说一说土工合成加筋材料的种类与术语
【字体: 】  【发布日期:2017-01-25 14:47】  【来源:中国土工合成材料工程协会】  【作者:中国土工合成材料工程】  【点击次数:
    迄今为止,加筋材料经历了从天然织物纤维、金属加筋材料、钢筋混凝土或钢塑复合加筋材料,到土工合成材料的发展过程。土工合成材料是随着高分子聚合物材料的发展而出现的一种新型加筋材料。凭借其独特的加筋效果以及经济实用等优点,土工合成材料在加筋材料领域得到了大力的推广和应用,同时也推动了整个加筋体系的发展。
    从几何形状上,加筋材料可分为一维、二维、三维;从形式上,加筋材料可分为条棒式、条带式、网眼型宽幅加筋、非网眼型宽幅加筋等;从原材料上,加筋材料可分为天然加筋材料、土工合成加筋材料、金属加筋材料。
    土工合成材料geosynthetics
工程建设中应用的以人工合成或天然聚合物为原料制成的工程材料的总称,其主要品种有土工织物、土工格栅、土工网、土工膜、土工格室、土工复合材料、土工合成材料膨润土垫(GCL)、土工管、土工泡沫等。
    土工格栅geogrid
整体由抗拉材料联结构成的、呈规则孔状的一种平面聚合物结构体。可以是挤压拉伸、粘合或编织而成。
    拉伸塑料土工格栅 stretched plastic geogrid
采用高密度聚乙烯(HDPE)或聚丙烯(PP)为原材料,经塑化挤出、冲孔、整体拉伸而成的平面网状结构土工格栅。分单向拉伸、双向拉伸和多向拉伸等。
(a)单向拉伸土工格栅(b)双向拉伸土工格栅
(c)三向拉伸土工格栅(d)四向拉伸土工格栅
    经编涤纶土工格栅 warp knitted polyester geogrid
    采用涤纶纤维长丝为原材料,经纬向定向编织成网格坯布,涂覆聚氯乙烯(PVC)胶或丁苯胶乳加工成的平面网状结构土工格栅。

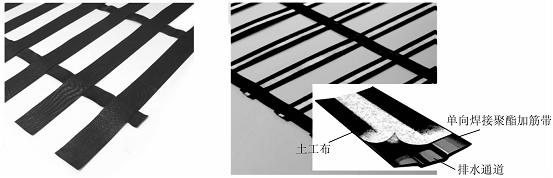

    焊接聚酯土工格栅  Welded polyester geogrid
    以聚酯为主料,加入抗老化剂和其他助剂,经过低倍数机械拉伸成精制肋条,或者以聚酯纤维为芯材外覆聚乙烯保护鞘形成土工加筋带,按平面经纬成直角,经焊接成型的平面网状结构土工格栅。包括焊接聚酯单向土工格栅,焊接聚酯双向土工格栅,和焊接聚酯排水土工格栅。
    焊接钢塑土工格栅 Steel-plastic compound geogrid
    高强钢丝(或其他纤维)经特殊处理与聚乙烯(PE)或聚丙烯(PP)并添加其他助剂,通过挤出使之成为复合型高强抗拉条带。条带经纵、横按一定间距编制或夹合排列,采用超声波焊接技术焊接其交接点而成的平面网状结构土工格栅。
    玻璃纤维土工格栅 Glass fibregeogrid
    以玻璃纤维无捻粗纱为主要原料,经过编织和表面浸渍处理而成的平面网状结构土工格栅。
    土工格室geocell
    由高分子聚合物片材经超声波焊接、插接或注塑等方法连接,展开后形成蜂窝状或网格状的立体结构材料。

普通土工格室

(a)超声波焊接        (b)铆钉连接

(c)插销连接(d)注塑连接
高强土工格室
    土工加筋带geostrip
    经挤压拉伸或再加筋制成的条带抗拉材料,或者以聚酯纤维为芯材外覆聚乙烯保护鞘形成的条带抗拉材料。包括塑料土工带、钢塑土工带、聚酯土工带等。

(a)钢塑复合拉筋带(b)玻璃纤维拉筋带(c)聚酯纤维拉筋带
    土工织物 geotextile
    以聚合物纤维为原料通过热压针刺、胶结、编织而成的透水性土工合成材料,又称土工布,包括机织土工织物、针织土工织物和非织造土工织物等。

针织土工织物机织土工织物

短纤针刺土工织物长丝纺黏土工织物
