| 为适应工程对土工膜性能的需要，拓展土工膜的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用，增进技术人员对土工膜产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2022年9月至10月协会会员单位授权的土工膜类型、土工膜用装置相关专利。

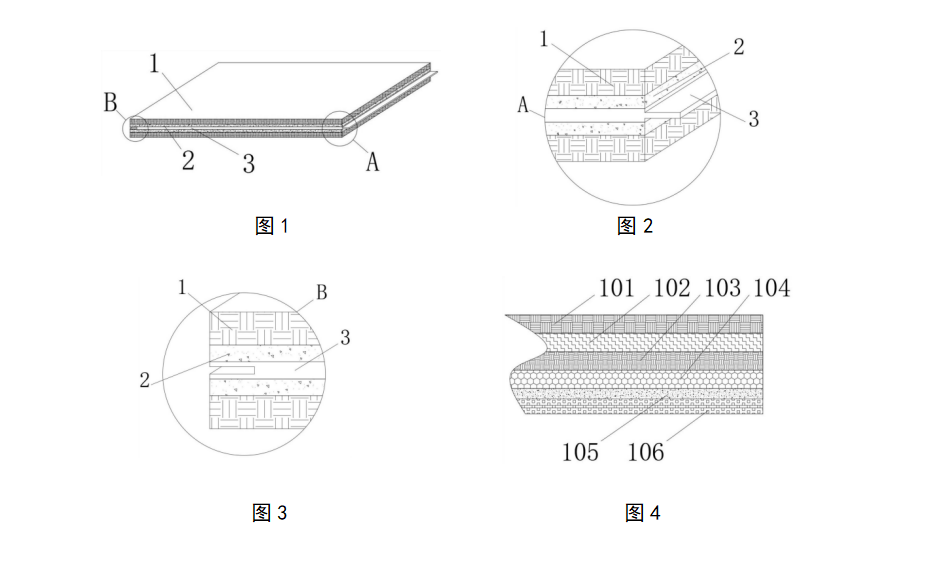

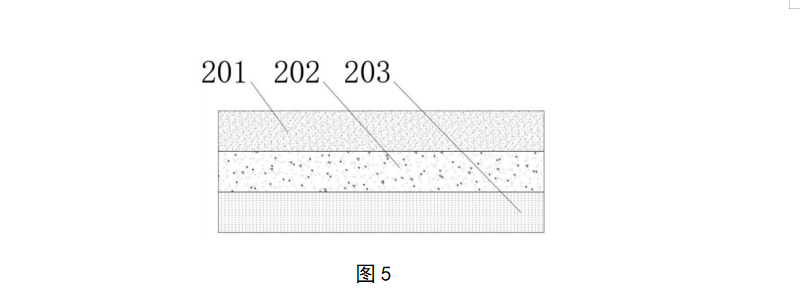

发明专利 申请号：CN202110397445 公开号：CN115195232A 授权公告日：2022.10.18 专利权人：云南展鹏土工材料制造有限公司 本发明公开了建筑材料技术领域的一种高抗渗透性多布多膜型复合土工膜及其制备方法，包括土工布和塑料薄膜，所述土工布的表面固定连接有所述塑料薄膜，所述塑料薄膜的表面固定连接有所述拼接层，本发明的有益效果是：本发明通过将土工布设置为六层结构，其中保护层的厚度和编织纤维半径都大于吸水层、防水层、防虫层、加固层和粘合层，使得保护层在外侧可以耐受较强的摩擦力，使得铺设过程中，长时间的摩擦不会导致复合土工膜表面受损；本发明通过吸水层内部设置有吸水海绵，使得复合土工膜处于水里时，通过吸水层的结构设置可以吸附塑料薄膜表面的水份，使得塑料薄膜表面受到的水压减小，防止塑料薄膜受水压穿透破裂。   图例说明： 1、土工布；101、保护层；102、吸水层；103、防水层；104、防虫层；105、加固层；106、粘合层；2、塑料薄膜；201、第一PE膜防渗层；202、第二PE膜防渗层；203、第三PE膜防渗层；3、拼接层。
实用新型专利

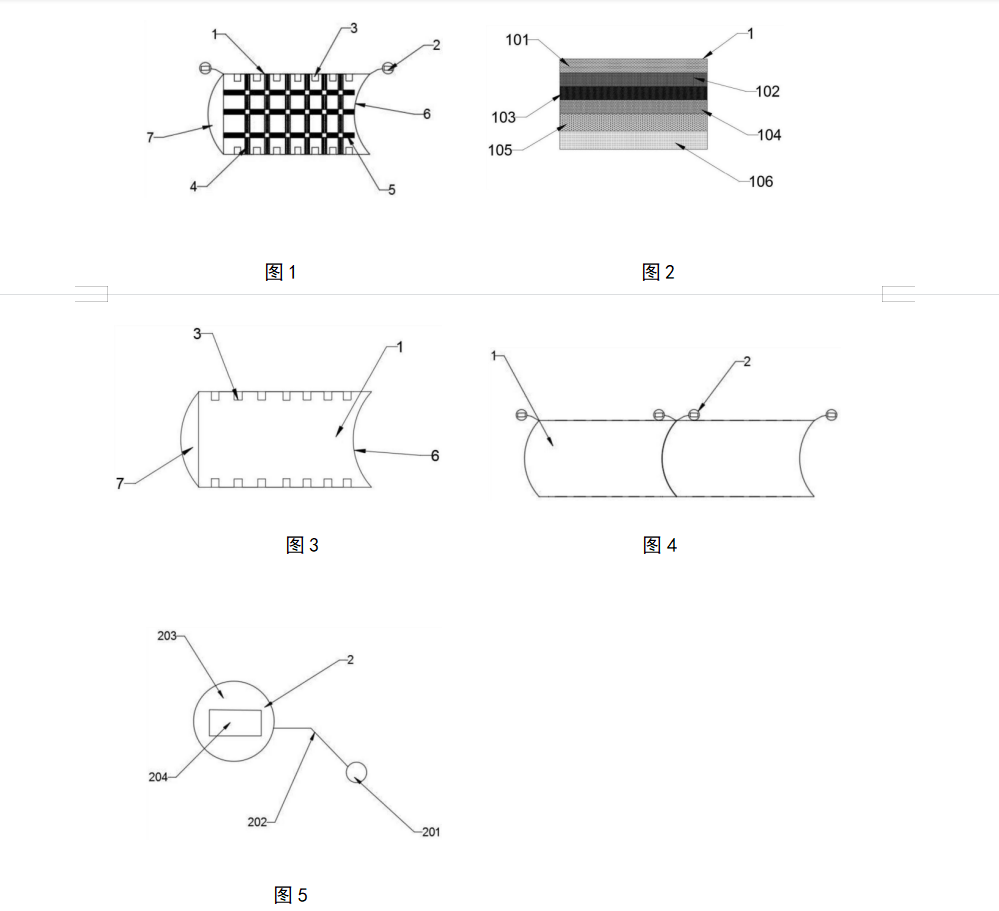

1 实用新型名称：一种多结构土工膜申请号：CN202221884535 公开号：CN217629713U 授权公告日：2022.10.21 专利权人：肥城天成工程材料有限公司 本实用新型涉及建筑防水领域，具体涉及一种多结构土工膜，包括土工膜主体，土工膜主体的上下两侧设有凹槽，土工膜主体的内部设有竖向渗水槽，与竖向渗水槽交叉的是横向渗水槽，土工膜主体的右侧设有卡合口，土工膜主体的左侧设有凹槽口，土工膜主体分为六层结构，土工膜主体的左右两侧设有标签组件。本实用新型通过设置设置防渗水层，具有优良的防渗性能，设置的阻燃层，阻燃层中含有阻燃剂，在受热后会释放水汽，并大量吸热，减轻或阻止燃烧过程，设置抗撕裂层，具有抗拉、抗撕裂的效果，设置无纺布可以起到保温吸水作用，同时设置的防滑层可以起到防滑的作用，不宜脱落，具有很好的实用性。  图例说明： 1、土工膜主体；101、防渗水层；102、阻燃层；103、防撕裂层；104、柔韧层；105、无纺布；106、防滑层；2、标签组件；201、连接扣；202、挂绳；203、贴板；204、标签贴；3、凹槽；4、竖向渗水槽；5、横向渗水槽；6、凹槽口；7、卡合口。 2 实用新型名称：一种土工膜的放卷装置 申请号：CN202220998350 公开号：CN217534794U 授权公告日：2022.10.04 专利权人：山东建通土工材料有限公司 本实用新型公开了一种土工膜的放卷装置，包括支撑架以及沿土工膜放卷方向依次固定在支撑架上的放膜辊、展平机构以及驱动夹辊。放膜辊上缠绕有土工膜，展平机构包括位于土工膜上下两侧的展平轴，展平机构还包括固定在展平轴中间的压膜轮以及安装至展平轴两侧的展平轮，展平轮包括固定在展平轴上的散射支架以及固定在散射支架上的正多边形支架，正多边形支架的每个支架边上均套接有展平筒，展平筒能够绕支架边的轴线转动。驱动夹辊包括第一驱动辊和第二驱动辊，土工膜位于第一驱动辊和第二驱动辊之间。通过展平机构对放卷时的土工膜进行展平，防止土工膜在铺设过程中出现褶皱，提高铺设土工膜的质量和效率。  图例说明： 1、支撑架；2、土工膜；3、放膜辊；4、展平机构；41、展平轴；42、压膜轮；43、展平轮；431、散射支架；432、正多边形支架；4321、支架边；433、展平筒；5、驱动夹辊；51、第一驱动辊；52、第二驱动辊。 3 实用新型名称：一种新型土工膜生产加工用吹膜机组 申请号：CN202220277063 公开号：CN217437310U 授权公告日：2022.09.16 专利权人：山东德旭达土工材料有限公司 本实用新型涉及土工膜生产技术领域，尤其涉及一种新型土工膜生产加工用吹膜机组。其技术方案包括：入料箱、箱体和加工组件，入料箱底部两侧安装有两组支撑板，支撑板底部安装有箱体，箱体内部一侧安装有挤膜管，挤膜管外侧安装有固定架，箱体内部安装有滑动辊轴，箱体内部一侧安装有加工组件，固定板顶部安装有海绵板，固定板底部安装有定位板，箱体内部的顶部安装有辅助盒。本实用新型通过加工组件中的海绵板可对土工膜表面未干涸的水渍进行吸取，避免土工膜表面残留有水渍影响后续卷收效果，防止水渍使土工膜在卷收过程中发生粘黏现象，提高了装置对土工膜卷收时的安全性，同时便于土工膜卷收完成后进行使用。  图1为本实用新型的立体图；图2为本实用新型的正视剖面图；图3为本实用新型的正视图；图4为本实用新型的正视图；图5为本实用新型的加工组件局部结构图。 图例说明： 1、入料箱；101、加热板；102、搅拌桨；103、支撑板；2、箱体；201、挤膜管；202、固定架；203、滑动辊轴；3、加工组件；301、固定板；302、海绵板；303、定位板；4、辅助盒；401、风机；5、安装箱；501、电机；6、辅助板；601、观察窗；7、安装板；701、控制器；702、电动机；8、检修板；801、齿轮。 4 实用新型名称：一种土工膜在线渗漏点检测装置 申请号：CN202122150013 公开号：CN217425330U 授权公告日：2022.09.13 专利权人：贵州中驰环保科技发展有限公司 本实用新型公开了一种土工膜在线渗漏点检测装置，包括机架以及安装在所述机架内的定位组件，所述机架上安装有伺服电机，所述伺服电机的输出端贯穿所述机架的一端、并固定连接有第一螺杆，所述第一螺杆的杆轴上螺纹穿插有螺套，所述螺套的外表面固定套接有支撑架，所述支撑架的一端连接有至少一个套杆；通过设置的导电板、铜线轴、绝缘塞和标记盘等的配合使用下，当土工膜出现破损后，铜线轴能够与导电板发生电性接触，从而触发带动报警器，进而停止对土工膜的输送，标记盘对土工膜进行打标，加快对渗漏点的定位，能够对土工膜进行精确有效的检测，便于工作人员对土工膜渗漏点的检修，节约了人工监控查找的成本。  图例说明： 1、机架；11、滑轨；12、固定块；13、导电板；14、导辊；15、控制盒；16、报警器；2、伺服电机；21、第一螺杆；22、支撑架；23、套杆；24、承载板；25、铜线轴；26、铝板；27、螺套；3、定位组件；31、双头电机；32、第二螺杆；33、定位架；34、限位块；35、绝缘塞；36、标记盘；37、弹力簧；4、驱动电机；41、主链轮；42、副链轮；43、收卷辊。
------摘录自“国家知识产权局网站”
【供稿：杨 佳 审核：刘伟超 编辑：许喜娟】 |
