| 为适应工程对土工格室性能的需求，拓展土工格室的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格室技术推广与应用，增进技术人员对土工格室产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年7月份协会会员单位授权的土工格室相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
实用新型专利
1 实用新型名称：一种抗倒伏土工格室申请号：CN202320266971 公开号：CN219327068U 授权公告日：2023.07.11 专利权人：安徽创皖新型材料有限公司 本实用新型公开了一种抗倒伏土工格室，包括土工格片，所述土工格片的表面设置有通孔，相邻所述土工格片通孔处通过安装螺栓进行固定安装，所述土工格片的间隙设置有支撑装置，所述支撑装置对土工格片组成的间隙进行支撑，本实用新型涉及土工格室技术领域。该一种抗倒伏土工格室，达到了土工格片通过安装螺栓进行交替安装，即可形成土工格栅，当土工格栅进行使用时，将土工格栅拉开，充填土石或混凝土料，能够构成具有强大侧向限制和大刚度的结构体，设置支撑装置，便于对土工格室进行支撑，支撑装置交替设置，提高土工格室支撑稳定性，支撑装置的底部设置加固装置，便于将支撑装置与地面进行加固，抗倒伏，满足使用需求的目的。

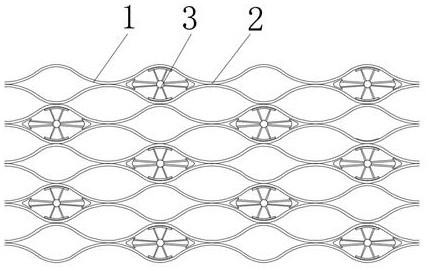

图1 整体安装结构示意图

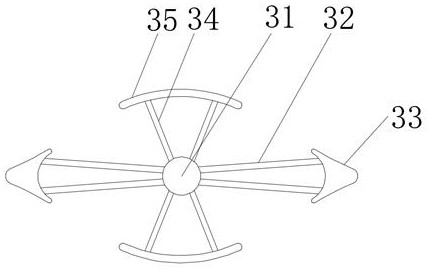

图2 支撑装置俯视结构示意图

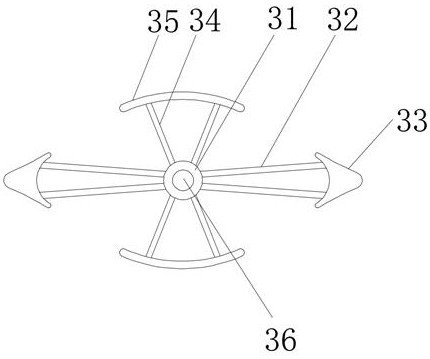

图3 支撑装置仰视结构示意图

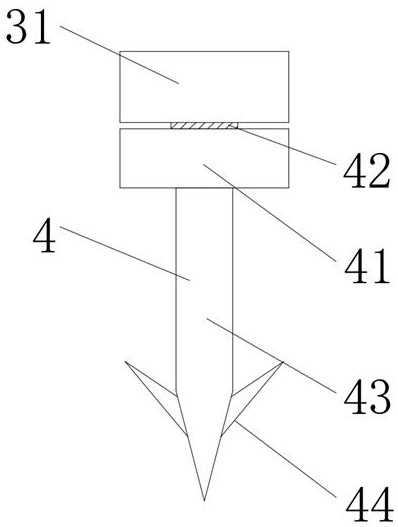

图4 加固机构安装结构示意图
图例说明：1、土工格片；2、安装螺栓；3、支撑装置；31、固定块；32、第一支撑架；33、支撑块；34、第二支撑架；35、支撑板；36、安装孔；4、加固机构；41、安装块；42、螺纹杆；43、锥杆；44、倒刺。 2 实用新型名称：一种聚酯经编固沙土工格室 申请号：CN202320780077 公开号：CN219327069U 授权公告日：2023.07.11 专利权人：安徽创皖新型材料有限公司 本实用新型公开了一种聚酯经编固沙土工格室，涉及土工格室技术领域，包括格室片材，格室片材左右两侧均开设有连接孔，X轴方向上相邻两个格室片材之间设置有连接件一，连接件一包括连接架，连接架后侧开设有螺纹孔，螺纹孔内螺纹连接有螺杆，螺杆一端固定安装有手柄，并且螺杆另一端固定安装有夹块，Y轴方向上相邻两个格室片材之间设置有连接件二，连接件二包括第一连接板和第二连接板，第一连接板上开设有两个插接孔，第二连接板上一体设置有两根插接杆，并且插接杆上设置有限位组件。本实用新型结构设计合理，操作方便，易于组装和拆卸，能够快速将多个格室片材进行组装连接，大大地提高了组装效率，实用性较高。

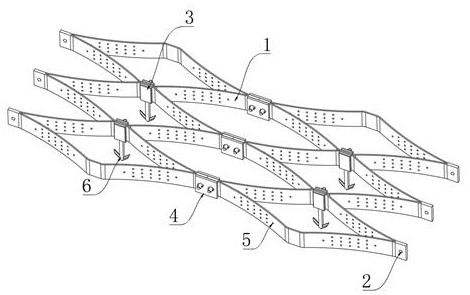

图1 整体结构示意图

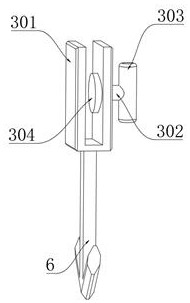

图2 连接件一的结构示意图

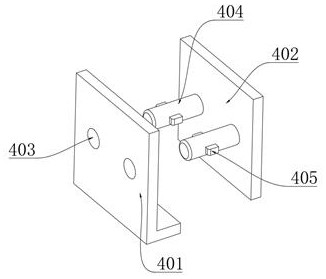

图3 连接件二的结构示意图

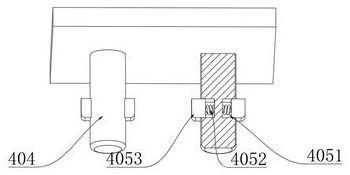

图4 限位组件的结构示意图
图例说明：1、格室片材；2、连接孔；3、连接件一；301、连接架；302、螺杆；303、手柄；304、夹块；4、连接件二；401、第一连接板；402、第二连接板；403、插接孔；404、插接杆；405、限位组件；4051、安装槽；4052、连接弹簧；4053、限位卡块；5、沥水孔；6、固定锥。
------摘录自“国家知识产权局网站”
【供稿：杨佳 审核：刘伟超 编辑：程凤娟】 |
