| 为适应工程对土工布性能的需求，拓展土工布的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用，增进技术人员对土工布产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年9月份协会会员单位授权的土工布相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明名称：一种尾矿排渗系统淤堵模拟实验装置及实验方法申请号：CN201811487507.9 公开号：CN109374508B 授权公告日：2023.10.10 专利权人：中国科学院武汉岩土力学研究所; 武汉工程大学 一种尾矿排渗系统淤堵模拟实验装置，包括水箱、压力泵、一号流量计、箱式排渗系统；该系统包括壳体，在壳体的三个侧面分别设有进液阀、出液阀、排液阀，进液阀与一号流量计相连，排液阀与进液阀相对设置，出液阀连接二号流量计；壳体内分为溶液输入缓冲区、填砂区、溶液输出缓冲区和液位调节区，前三个区被带孔隔板分隔，后两个区采用不透水隔板分隔，在不透水隔板底部安设液位调节管；在填砂区内垂直或者水平设有带孔的排渗管，包裹有土工布，当排渗管水平设置时，每根排渗管分别与出液阀相连接。本发明可进行较大尺度样品的物理淤堵与化学淤堵实验；可布置较多排渗管并精确调节水位，满足不同时间点测试要求。

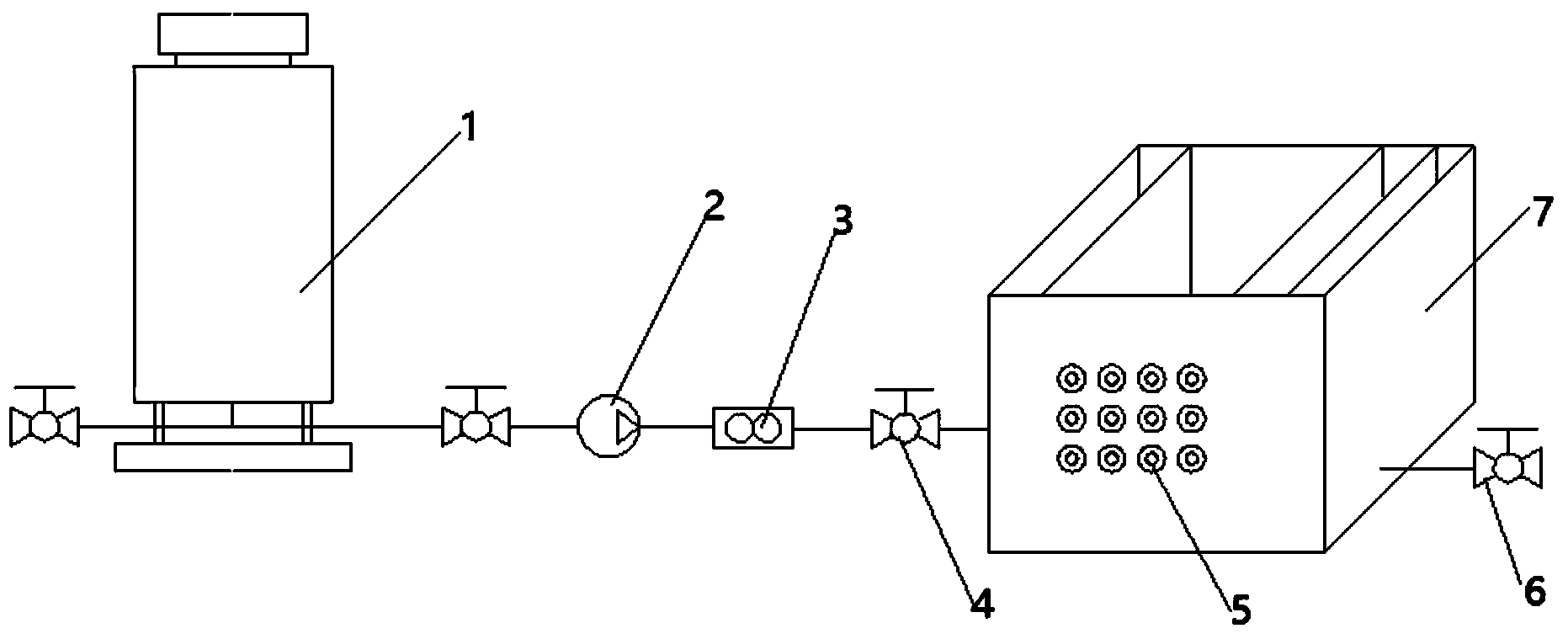

图1是本发明装置整体结构连接示意图；

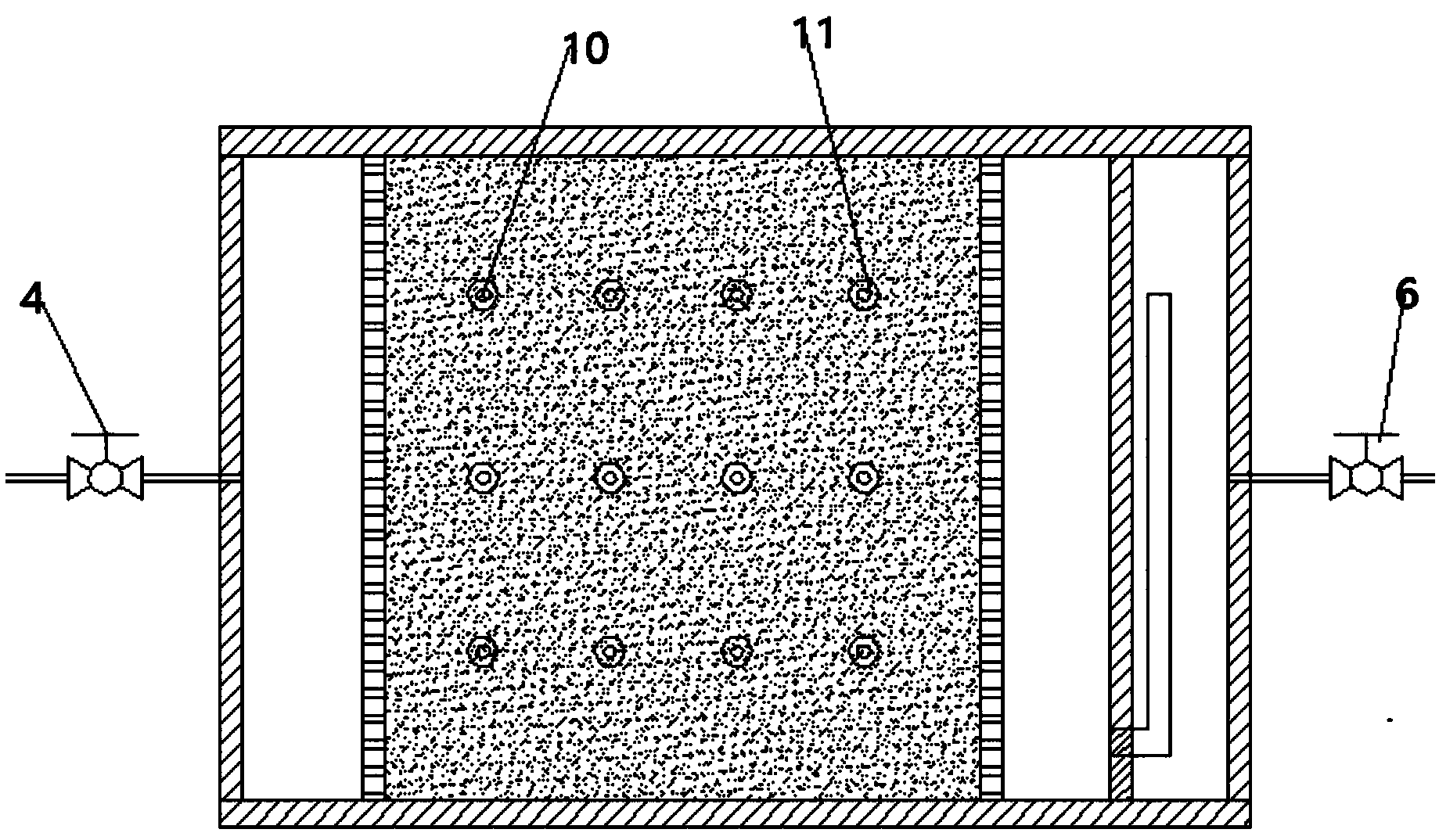

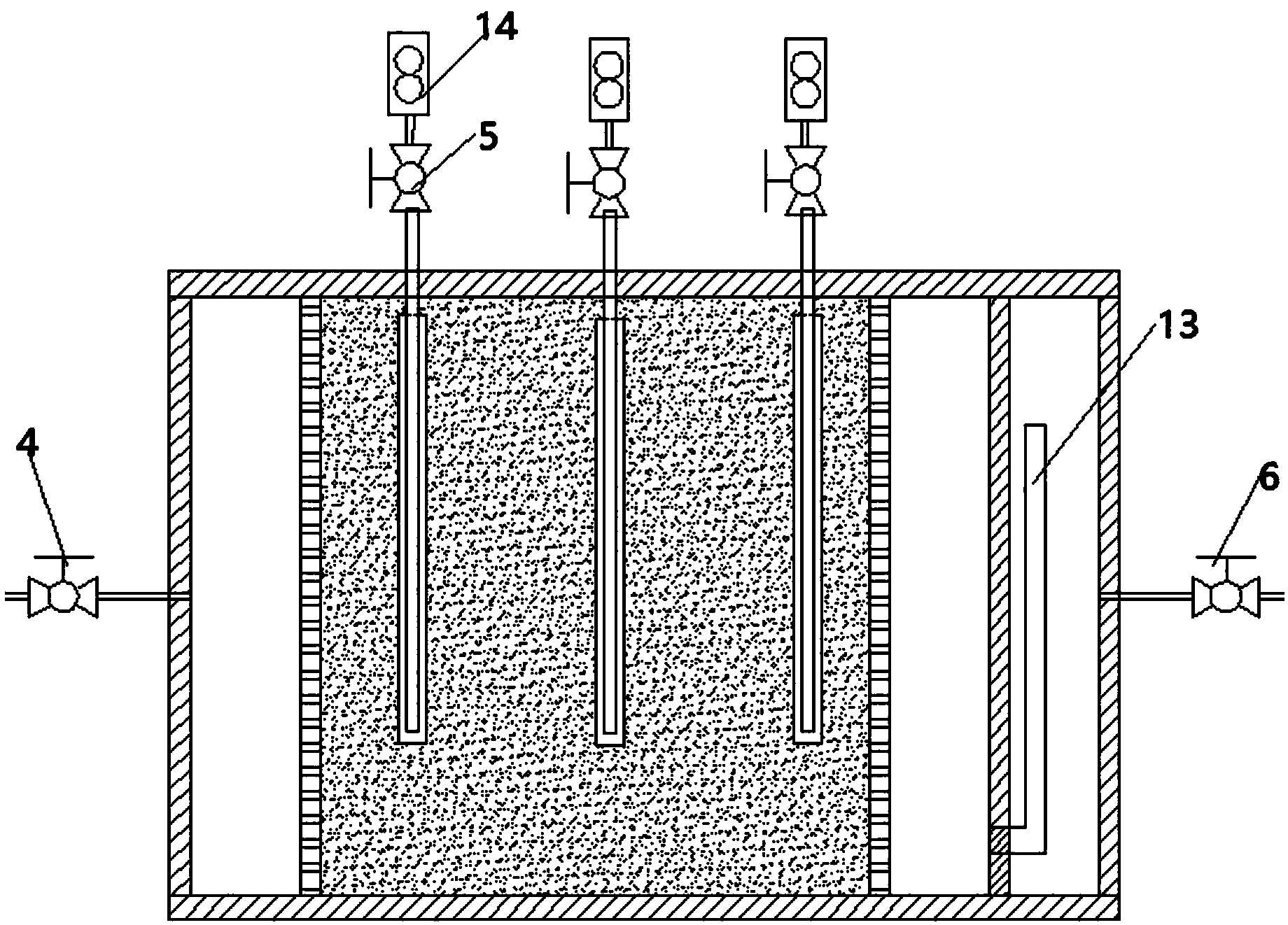

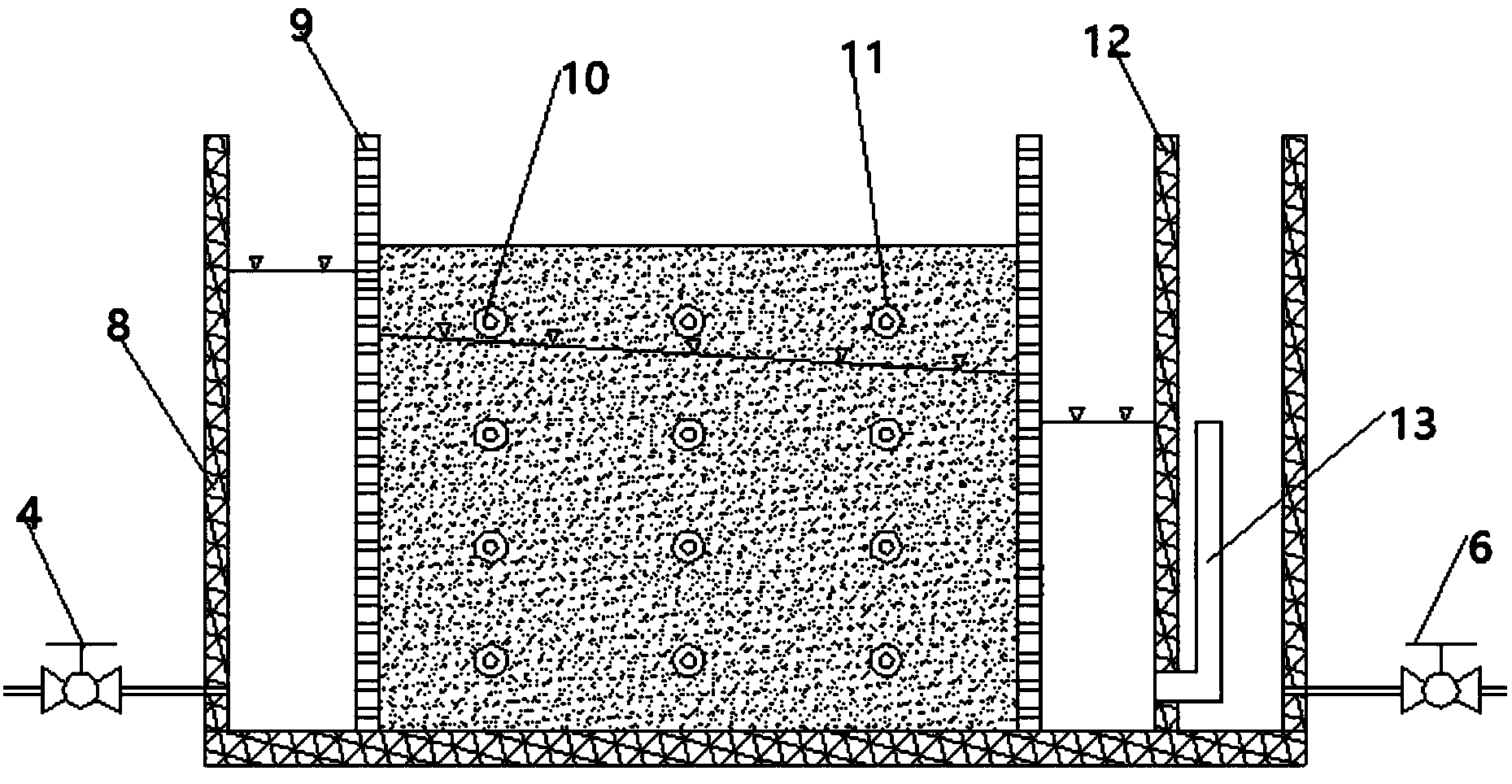

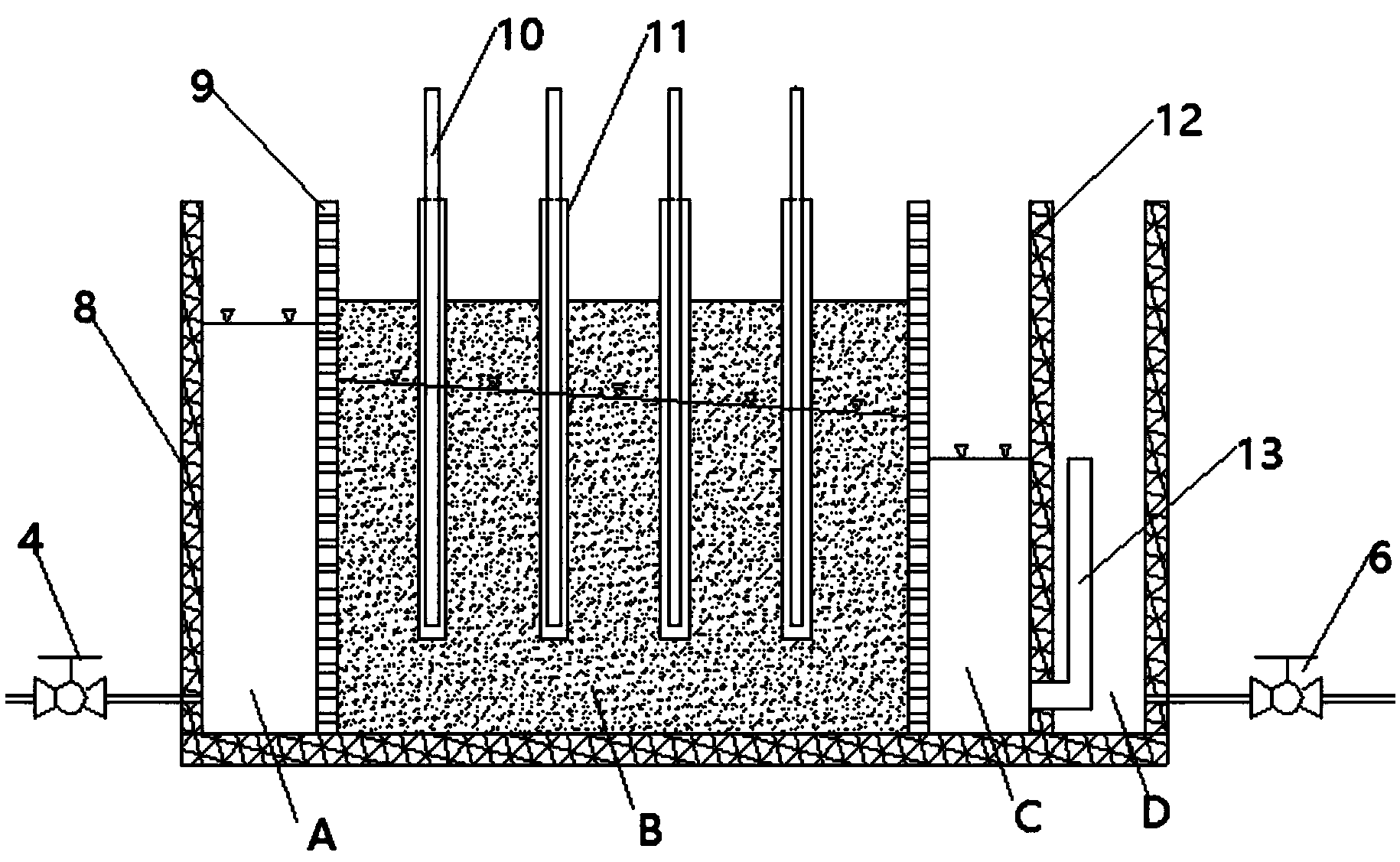

图2是箱式排渗系统侧视图(直立式排渗系统)；
图3是箱式排渗系统俯视图(直立式排渗系统)；
图4是箱式排渗系统侧视图(水平式排渗系统)；
图5是箱式排渗系统俯视图(水平式排渗系统)；
图例说明：(1)水箱，(2)压力泵，(3)一号流量计，(4)进液阀，(5)出液阀，(6)排液阀，(7)箱式排渗系统，(8)壳体，(9)带孔隔板，(10)排渗管，(11)土工布，(12)不透水隔板，(13)旋转式液位调节管，(14)二号流量计，(A)溶液输入缓冲区，(B)填砂区，(C)溶液输出缓冲区，(D)液位调节区。 2 发明名称：消除底部摩擦的卧式隧道模型试验装置及试验方法 申请号：CN201811575564.2 公开号：CN109374508B 授权公告日：2023.10.10 专利权人：福州大学 本发明涉及一种消除底部摩擦的卧式隧道模型试验装置，包括从下到上顺序设置的安装槽、滚动钢珠组、土工布以及卧式隧道模型本体，所述滚动钢珠组置于安装槽内，所述卧式隧道模型本体包含隧道围岩与隧道衬砌，所述隧道围岩的四周侧壁上均设置有荷载分配板，每个所述荷载分配板外均横向间隔设置有若干个加载千斤顶；本发明还涉及一种消除底部摩擦的卧式隧道模型试验方法。本发明不仅结构设计简单合理，在试验加载过程中，土工布对卧式隧道模型本体不产生约束作用，土工布能随卧式隧道模型本体共同变形，同时滚动钢珠组跟随卧式隧道模型本体变形，无摩擦地原位自由滚动，大大减小乃至消除卧式隧道模型本体底部摩擦的不利影响，成本低廉，操作方便。
图1为本发明实施例滚动钢珠组的构造示意图。

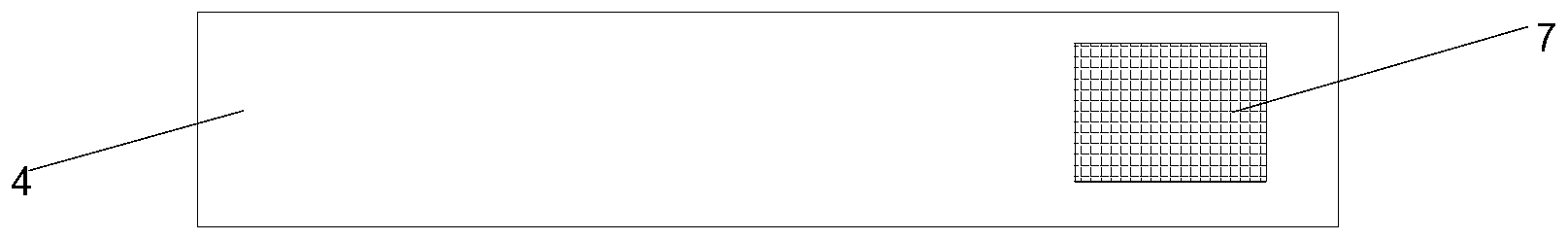

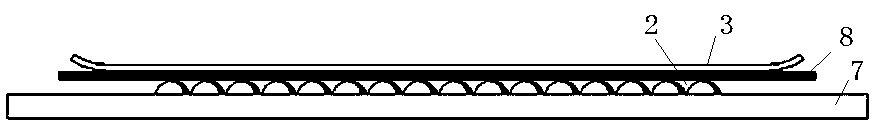

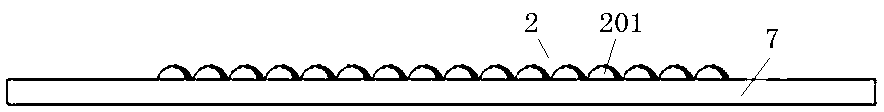

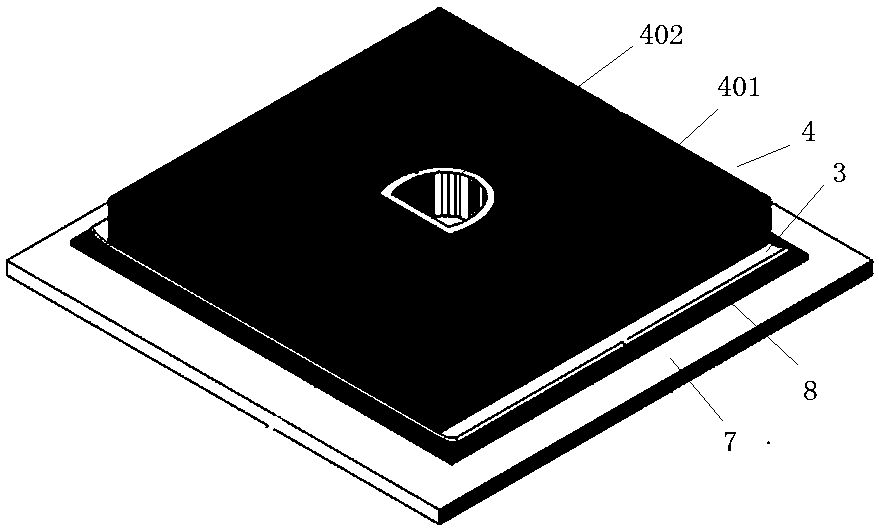

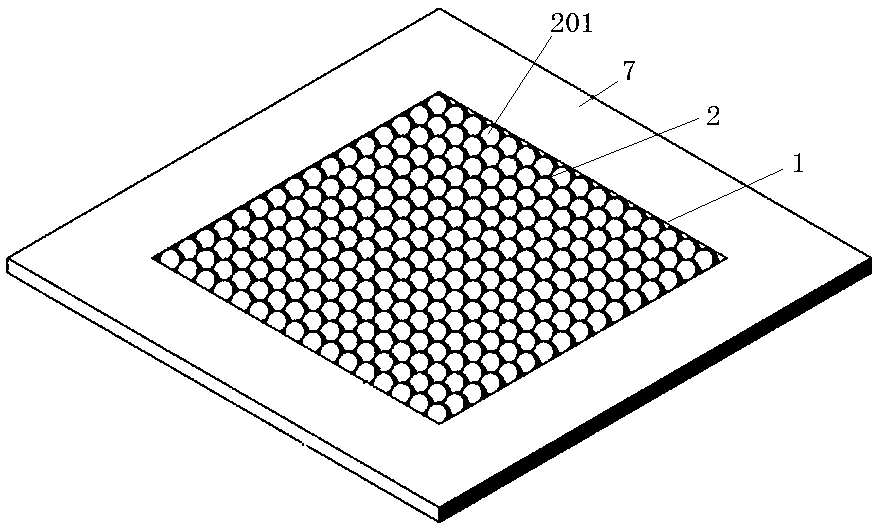

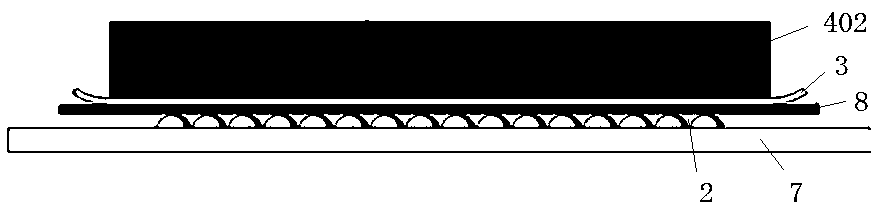

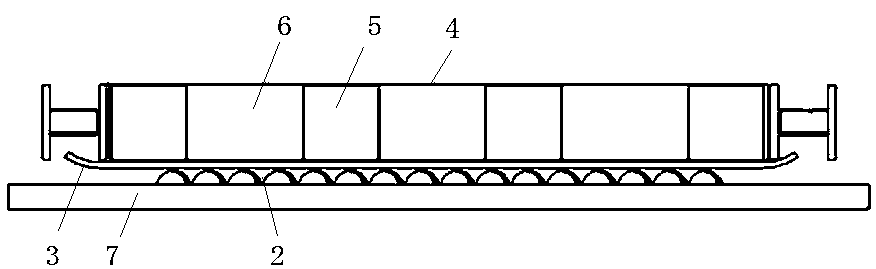

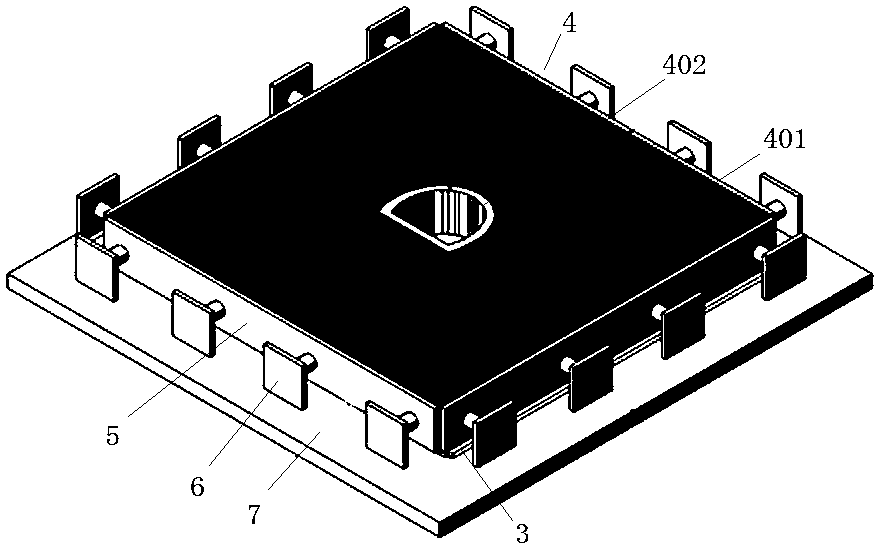

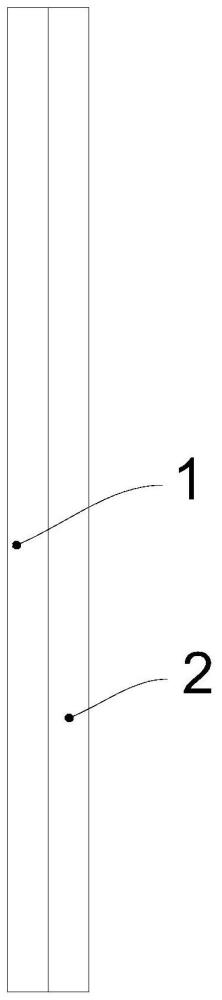

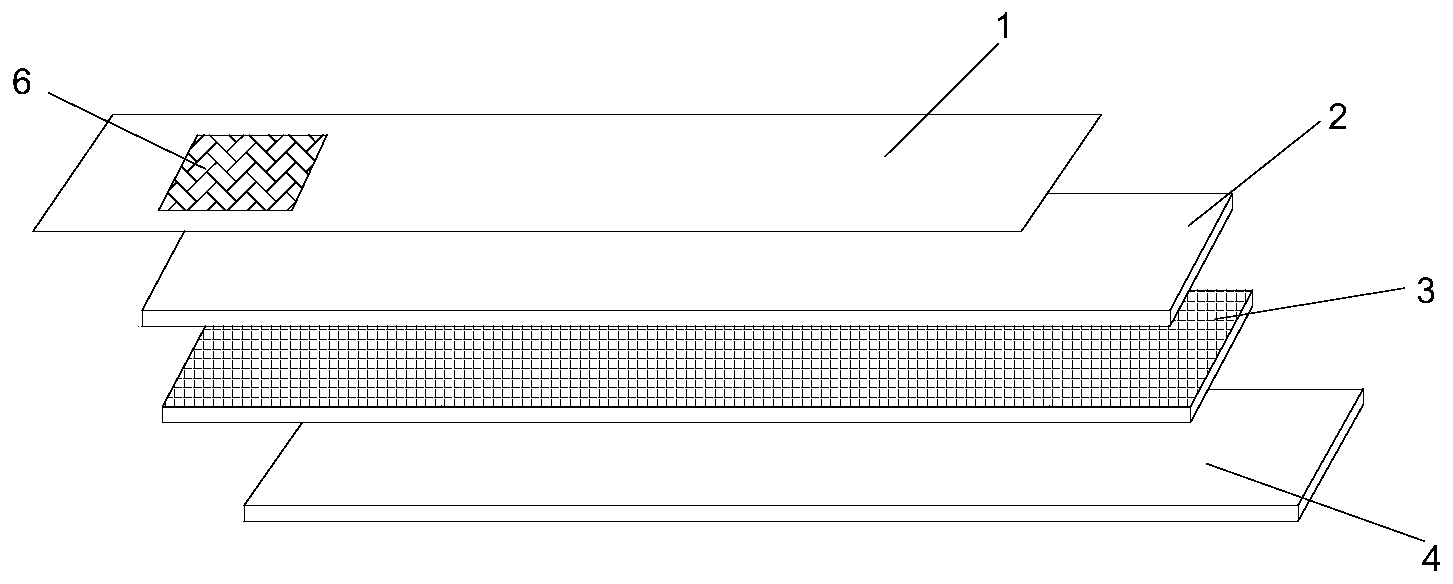

图例说明： 图2为本发明实施例滚动钢珠组的构造示意图。  图3为本发明实施例滚动钢珠组、抽取式钢垫板以及土工布的构造示意图。  图4为本发明实施例滚动钢珠组、抽取式钢垫板以及土工布的构造示意图。  图5为本发明实施例滚动钢珠组、抽取式钢垫板、土工布以及卧式隧道模型本体的构造示意图。  图6为本发明实施例滚动钢珠组、抽取式钢垫板、土工布以及卧式隧道模型本体的构造示意图。  图7为本发明实施例的整体构造示意图。  图8为本发明实施例的整体构造示意图。 1-安装槽，2-滚动钢珠组，201-滚珠，3-土工布，4-卧式隧道模型本体，401-隧道围岩，402-隧道衬砌，5-荷载分配板，6-加载千斤顶，7-试验台基座，8-抽取式钢垫板。 3 发明名称：一种充填层自密实混凝土的侧面养护装置 申请号：CN201910180805.1 公开号：CN109722957B 授权公告日：2023.10.03 专利权人：中南大学 一种充填层自密实混凝土的侧面养护装置，包括从外到内依次连接固定的不透水无纺土工布、魔术贴毛面层、魔术贴勾面层和透水无纺土工布，所述魔术贴毛面层内布满高吸水树脂颗粒，本发明结构简单，施工效率高，养护效果好，且能周转使用，低碳环保。  图1为本发明的结构示意图。  图2为本发明的分层显示的立体结构示意图。  图3为本发明的透水层外侧示意图。  图4为本发明不同时间下试块的重量的走势图。 图例说明： 1、不透水无纺土工布，2、魔术贴毛面层，3、魔术贴勾面层，4、透水无纺土工布，5、高吸水树脂。
实用新型
1 实用新型名称：一种双面土工布膨润土防水毯申请号：CN202321072540.1 公开号：CN219903608U 授权公告日：2023.10.27 专利权人：云南东欣土工材料制造有限公司 本实用新型公开了一种双面土工布膨润土防水毯，涉及土工材料技术领域，包括外层，外层内壁上设有耐磨层，耐磨层内壁上设有防水层，防水层内设有内层，内层内设有阻隔件；阻隔件包括均匀的设置在内层内底面上的多个纵向板和设置在纵向板之间的横向板，横向板与纵向板之间形成矩形腔，矩形腔内填充有膨润土；本实用新型通过阻隔件的使用，便于对膨润土进行阻隔，避免膨润土在内层内移动，导致膨润土在内层内分布不均匀，从而影响防水的效果；同时避免工人抖动膨润土防水毯的现象出现，提高膨润土防水毯的铺设的工作效率。

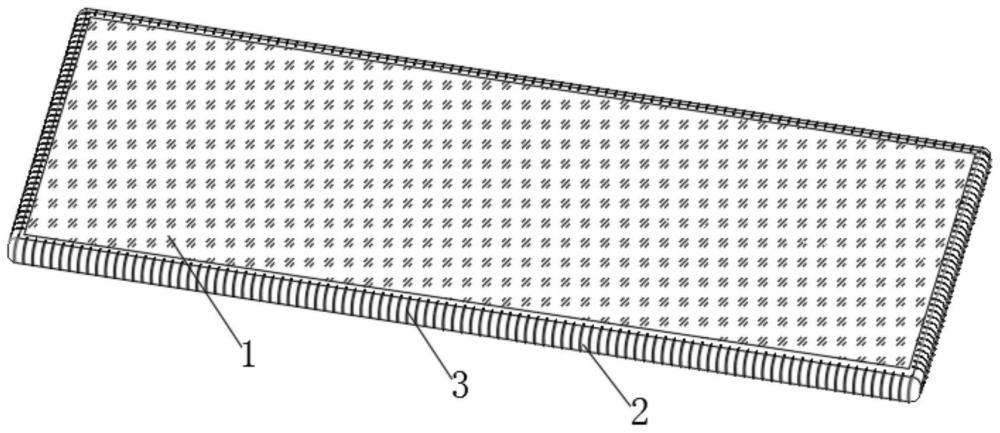

图1为本实用新型的正视角的结构示意图；

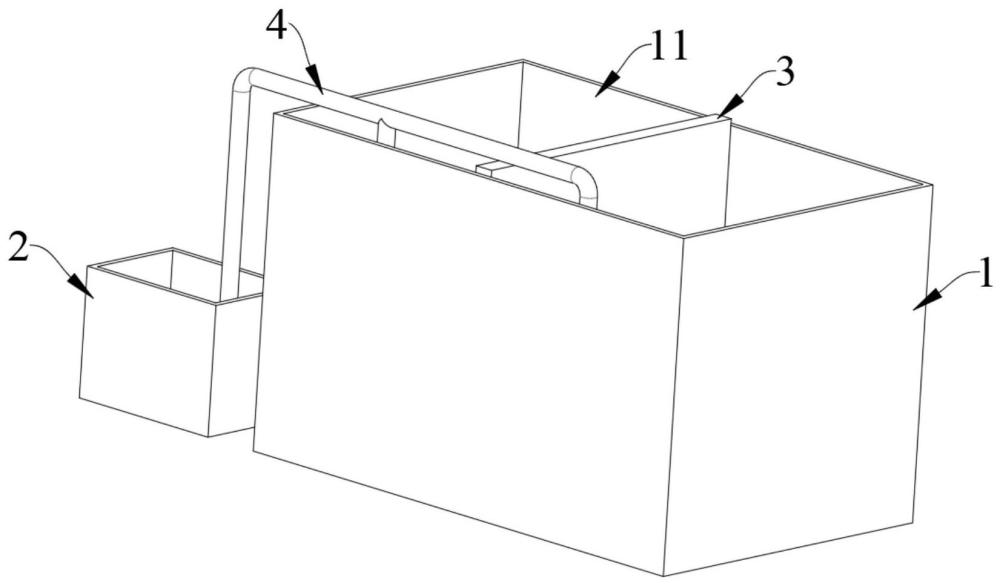

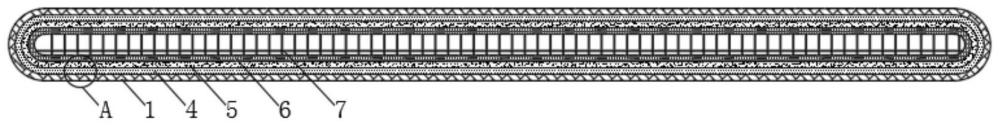

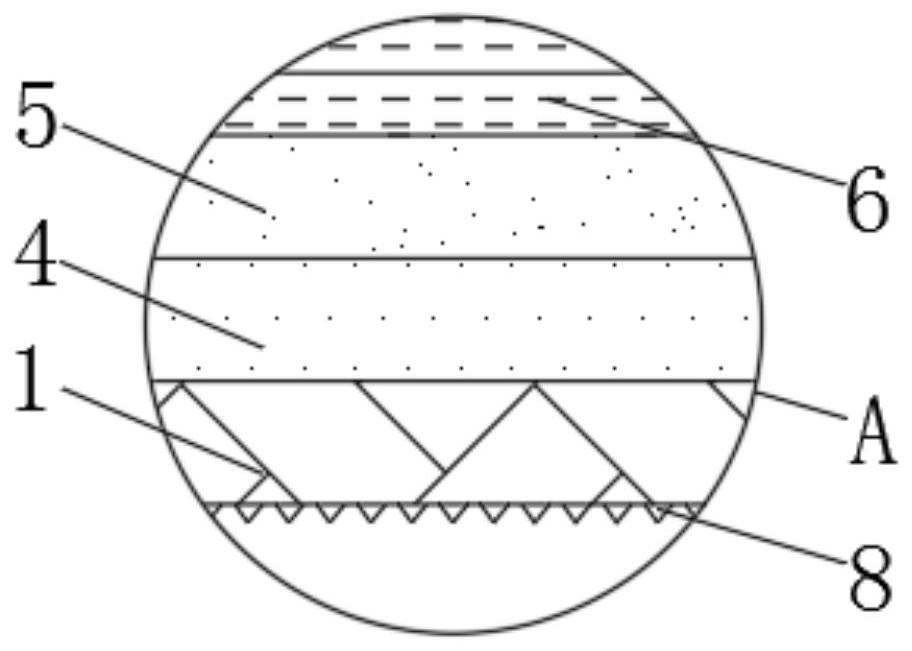

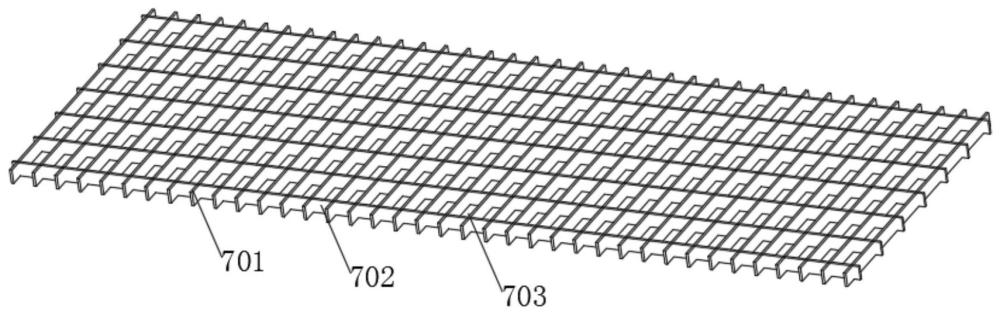

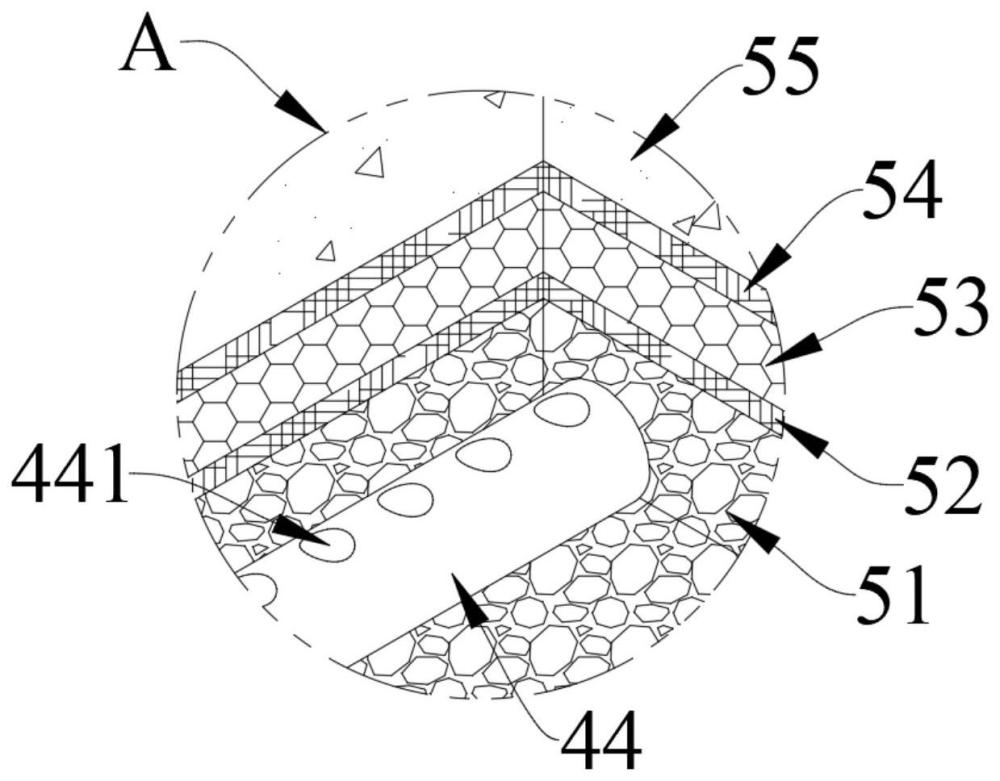

 图2为本实用新型的正视角的剖面结构示意图；  图3为图2中A处的局部放大图；  图4为本实用新型的阻隔件的结构示意图。 图例说明： 1、外层；2、缝合布；3、尼龙线；4、耐磨层；5、防水层；6、内层；7、阻隔件；701、纵向板；702、横向板；703、矩形腔；8、凸起。 2 实用新型名称：一种用于模型试验模拟地下水补给的土基结构 申请号：CN202321477349.5 公开号：CN219909100U 授权公告日：2023.10.27 专利权人：兰州交通大学 本实用新型公开了一种用于模型试验模拟地下水补给的土基结构，属于冻土工程技术领域，包括模型箱，模型箱的中部固定连接有竖直设置的隔板，隔板将模型箱分隔为两个箱室，在模型箱的一侧设有蓄水箱，蓄水箱通过补水管分别对两个箱室输送水分；在每个箱室内均铺设有土基组件，土基组件由下至上依次包括卵石层、第一透水层、海绵层、第二透水层和夯填土层；补水管的输出端设置在卵石层和第一透水层之间。本实用新型利用补水管将水分输送进模型箱内部，利用输水管将水分输送进模型箱内部，通过透水土工布和海绵的共同作用将储存在下部卵石层中的水分吸收向上输送进上部的夯填土层中，可以在室内模型试验箱中模拟自然条件下地下水的补给情况。  图1为本实用新型中模型箱、储水箱和补水管的结构示意图；  图2为本实用新型中补水管的结构示意图；  图3为本实用新型中补水管与土基组件的结构示意图；  图4为图3中的A处放大结构示意图。 图例说明： 1、模型箱；11、箱室；2、蓄水箱；3、隔板；4、补水管；41、进水管；42、送水管；43、排水管；44、水平管；441、排水孔；5、土基组件；51、卵石层；52、第一透水层；53、海绵层；54、第二透水层；55、夯填土层。 3 实用新型名称：一种用于模型试验模拟地下水补给的土基结构 申请号：CN202320646856.0 公开号：CN219883446U 授权公告日：2023.10.24 专利权人：纤科工业（珠海）有限公司 本实用新型提供一种破斜纹复合土工布，包括基布和无纺布，无纺布设置在基布上，基布为破斜纹编织布，破斜纹编织布包括多个左斜纹组织和多个右斜纹组织，左斜纹组织和右斜纹组织间隔设置，基布上形成有多个穿孔；无纺布通过热粘合的方式与基布连接，无纺布的纤维加热熔融后渗透并植入穿孔内。本实用新型方便无纺布纤维均匀分布在基布上，形成有效粘接复合且结构稳定。
图1是本实用新型实施例的侧视图。

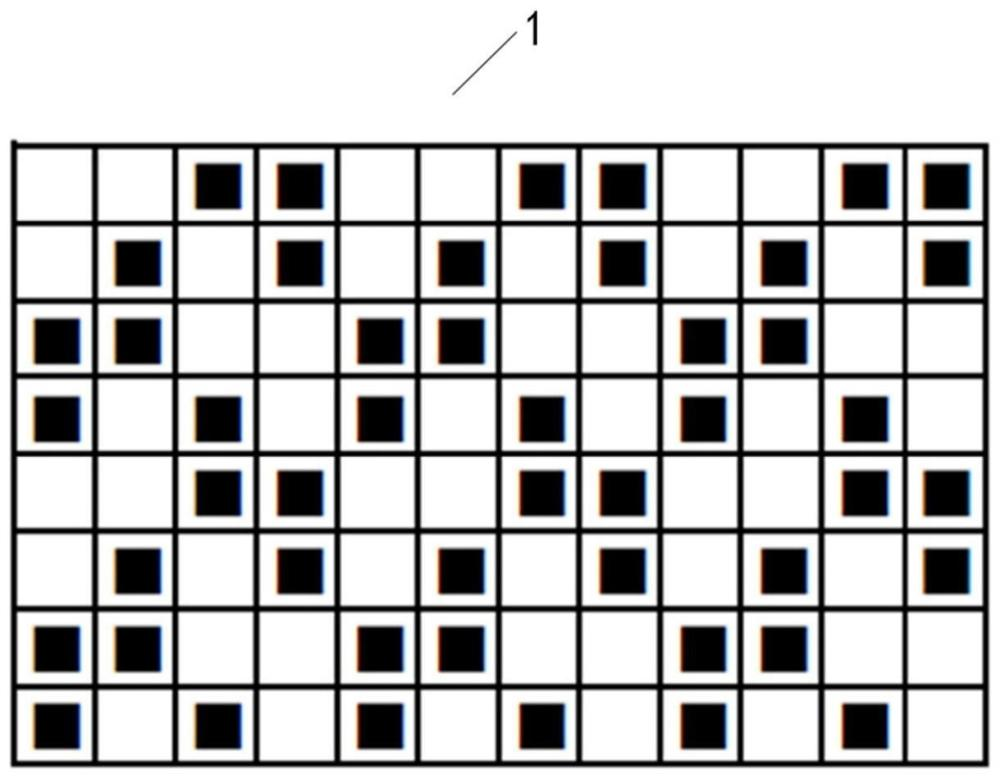

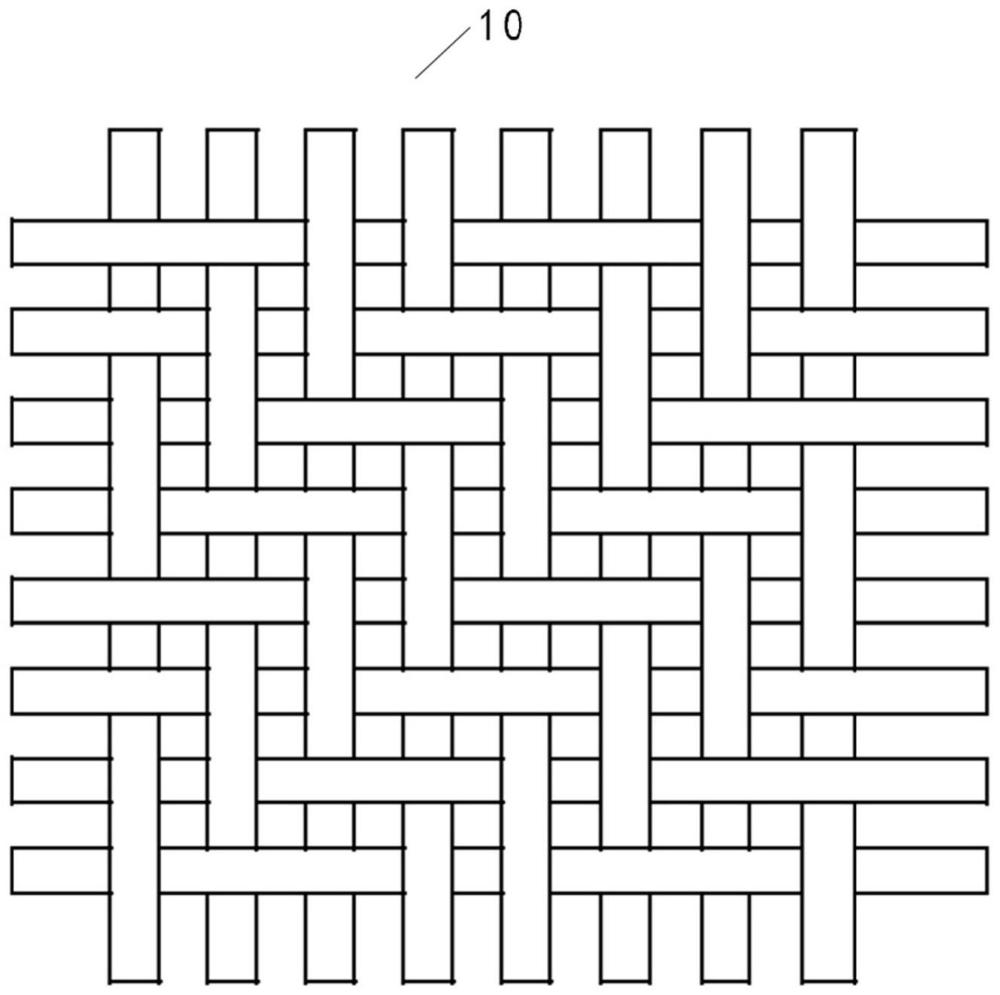

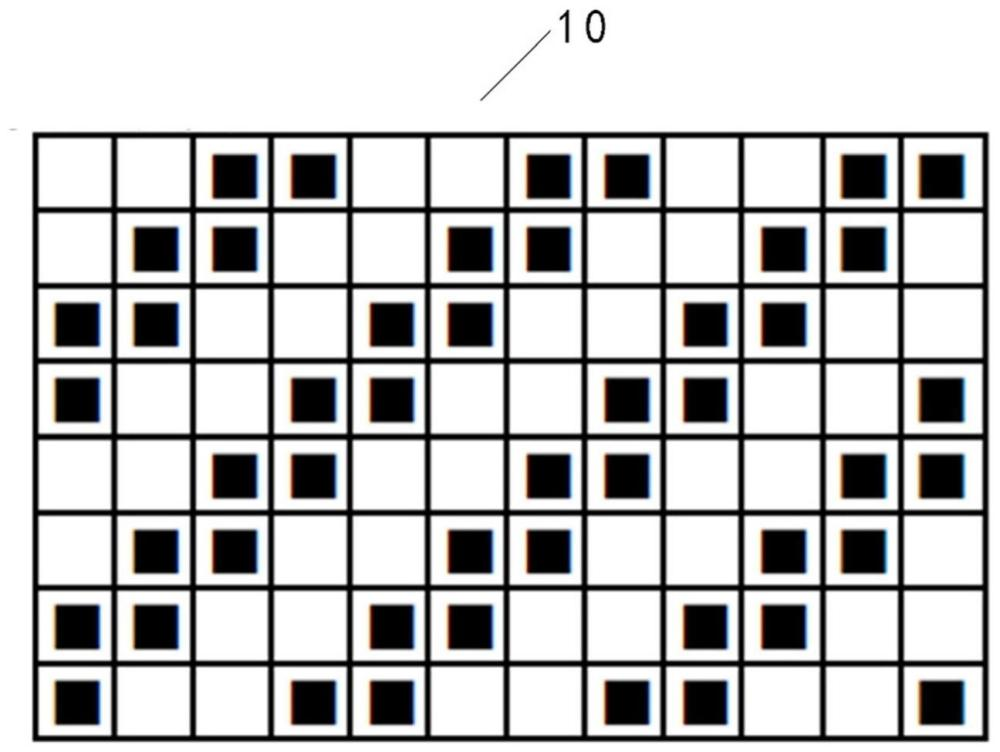

图2是本实用新型实施例中基布的破斜纹组织图。
图3是本实用新型实施例中基布的破斜纹结构图。

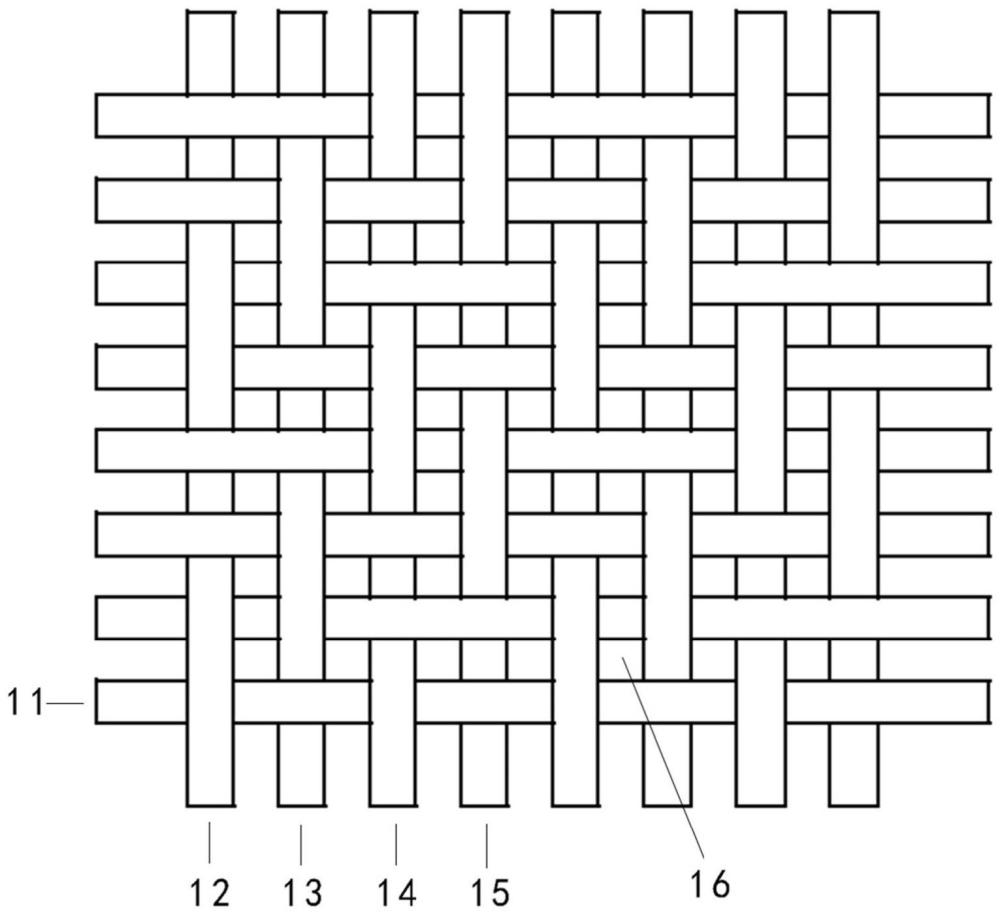

图4是现有技术中基布的普通斜纹组织图。
图5是现有技术中基布的普通斜纹结构图。
4 实用新型名称：软岩破碎带隧洞内的泄水减压装置 申请号：CN202320939801.9 公开号：CN219888062U 授权公告日：2023.10.24 专利权人：长江勘测规划设计研究有限责任公司; 云南省滇中引水工程建设管理局丽江分局; 中国水利水电第十四工程局有限公司 本实用新型公布了软岩破碎带隧洞内的泄水减压装置，它包括呈圆柱状的外套管(1)、内套管(2)和反滤层(4)，沿所述的内套管(2)的周向等间距设置有若干个反滤支撑(3),所述的反滤支撑(3)外表面裹扎有反滤层(4)，所述的反滤层(4)外表面套结有外套管(1)。它克服了现有技术中排水管必须在成孔后再下放至排水孔，在碎粉岩中排水孔打设后极易塌孔的缺点，解决了反滤土工布易淤堵、反滤性能快速下降的问题，具有可在现场直接加工安装，便于施工的优点。
图1为本实用新型的结构示意图

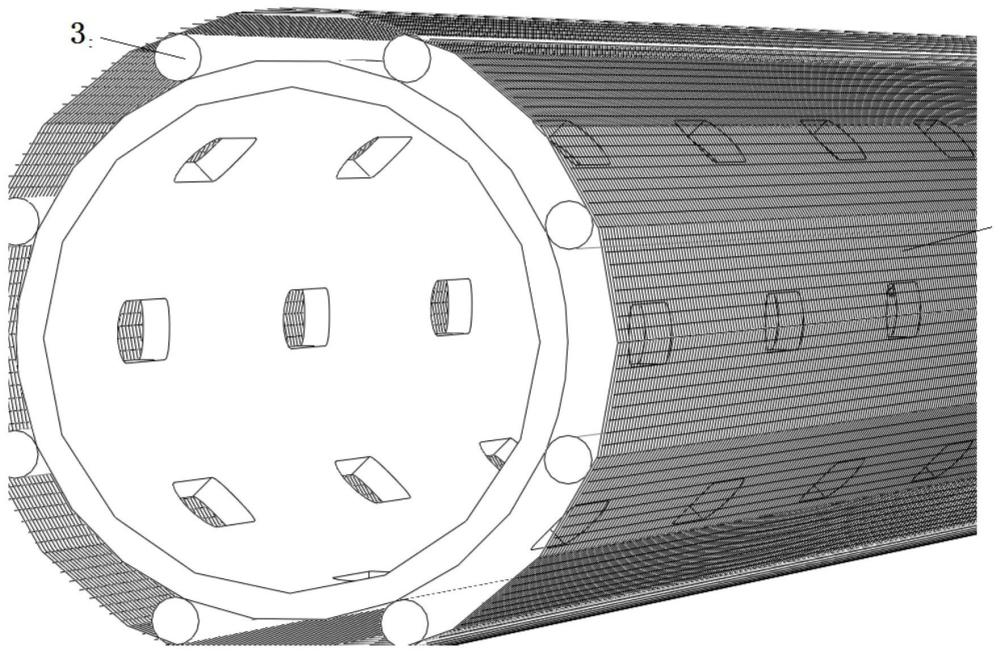

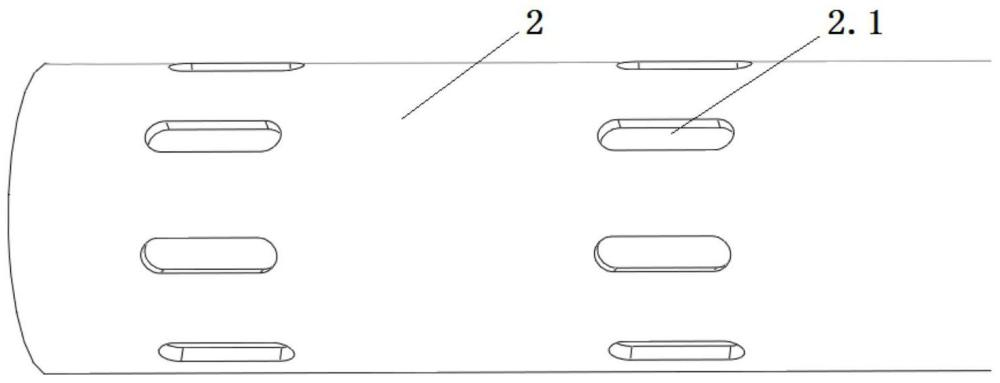

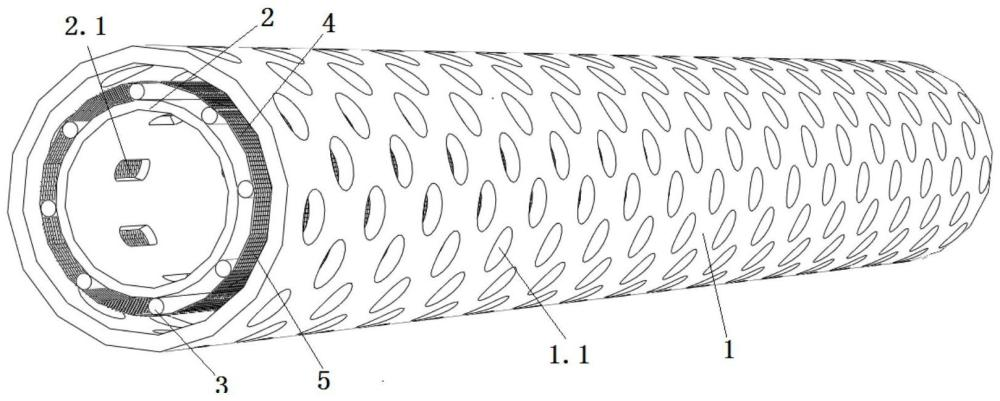

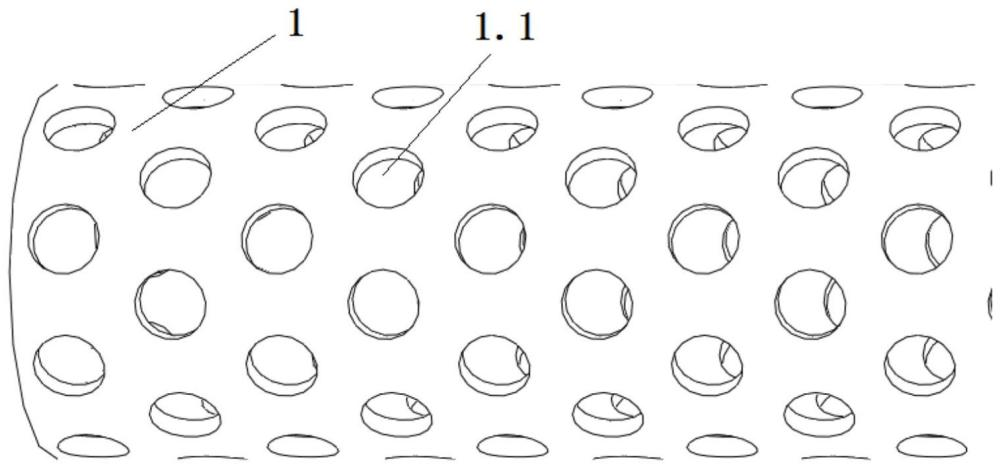

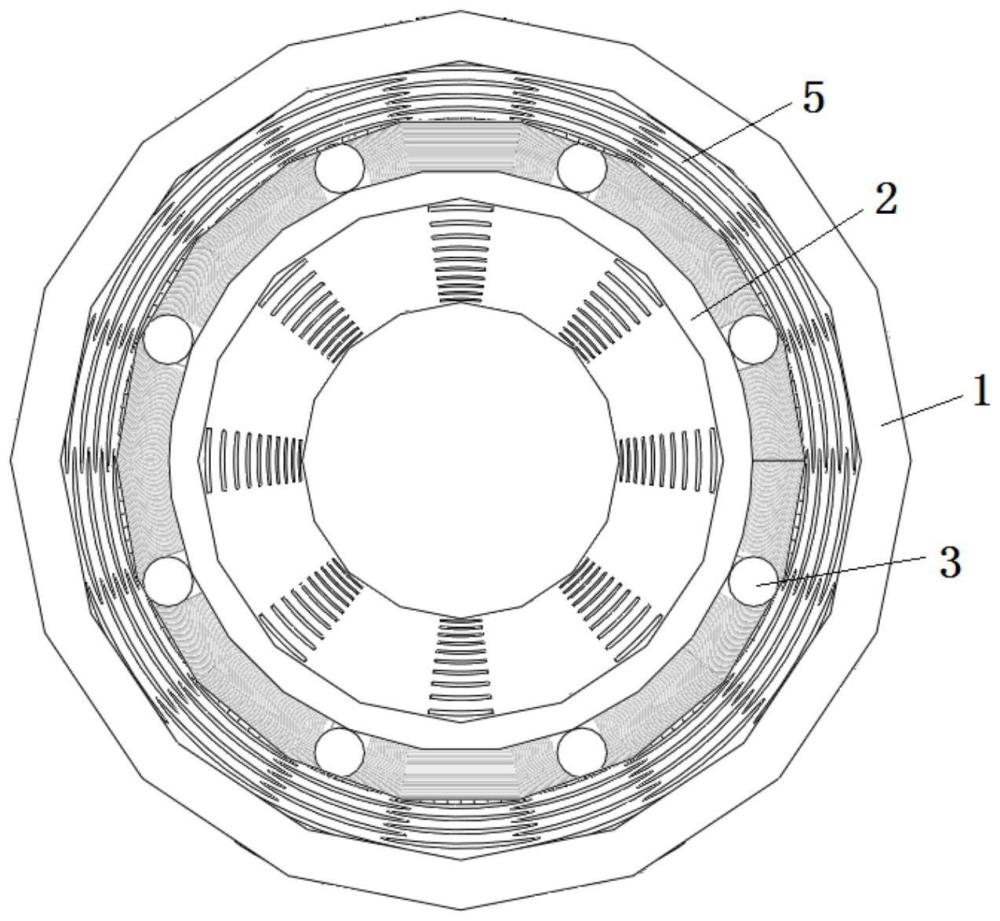

 图2为本实用新型的剖面图。  图3为本实用新型中内套管的结构示意图。  图4为本实用新型中内套管、反滤支撑和反滤层组成的内芯管结构示意图。  图5为本实用新型中外套管的结构示意图。 图例说明： 外套管1、孔1.1、内套管2、长条孔2.1、反滤支撑3、反滤层4、钢丝网5 4 实用新型名称：一种具备多功能的河流湿地结构 申请号：CN202320876034.1 公开号：CN219862611U 授权公告日：2023.10.20 专利权人：河北省水利水电勘测设计研究院集团有限公司 本实用新型涉及一种具备多功能的河流湿地结构，自下而上依次包括压实原状土(1)、壤土层(2)、钠基膨润土防水毯(3)、粘性土层(4)、土工布(5)、砂垫层(6)、格宾护垫(7)、基质(8)、水生植物(9)和底栖动物(10)。本实用新型专利在防止洪水对河道破坏的同时，采用基质—水生生物—的物理化学作用的先进原理，可有效提升湿地的净化能力和运行的稳定性，实现涵养水源与净化水质的效果，此外，本发明取材于本地，兼具就地取材、便于施工、经济高效等特点。
图1为本实用新型的结构示意图。

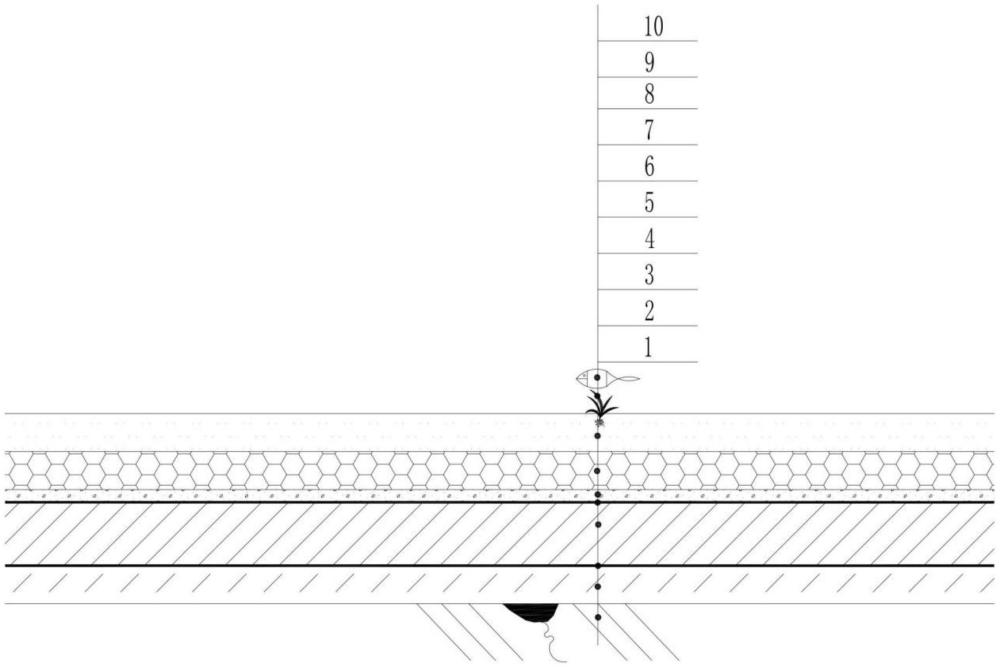

图例说明： 1-原状土：2-壤土层、3-钠基膨润土防水毯、4-粘性土层、5-土工布、6-砂垫层、7-格宾护垫、8-基质(生态砂)、9-水生植物、10-底栖动物。
----摘录自“国家知识产权局网站”
