| 为适应工程对土工膜性能的需求，拓展土工膜的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用，增进技术人员对土工膜产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年9月份协会会员单位授权的土工膜相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1发明名称：一种套叠式多功能剪切试验装置及试验方法 申请号：CN202010626145.8 公开号：CN111982719B 授权公告日：2023.09.12 专利权人：河海大学 本发明公开了一种套叠式多功能剪切试验装置和试验方法，装置配套有若干个不同尺寸可无缝嵌套放置的外圆内圆结构的圆柱套筒，若干个不同尺寸的外圆内方结构的圆柱套筒，以及若干个与圆柱套筒配套的传力板。本发明利用上下剪切盒中配套设有的可套叠的圆柱套筒，改变土样剪切试验的剪切面积或土工膜剪切试验中土与土工膜试样的接触面积；通过控制可拆卸挡板和挡板，改变剪切方式，不仅可以进行土的直剪试验和土工膜的单向剪切试验还可以进行土工膜的双向剪切试验。

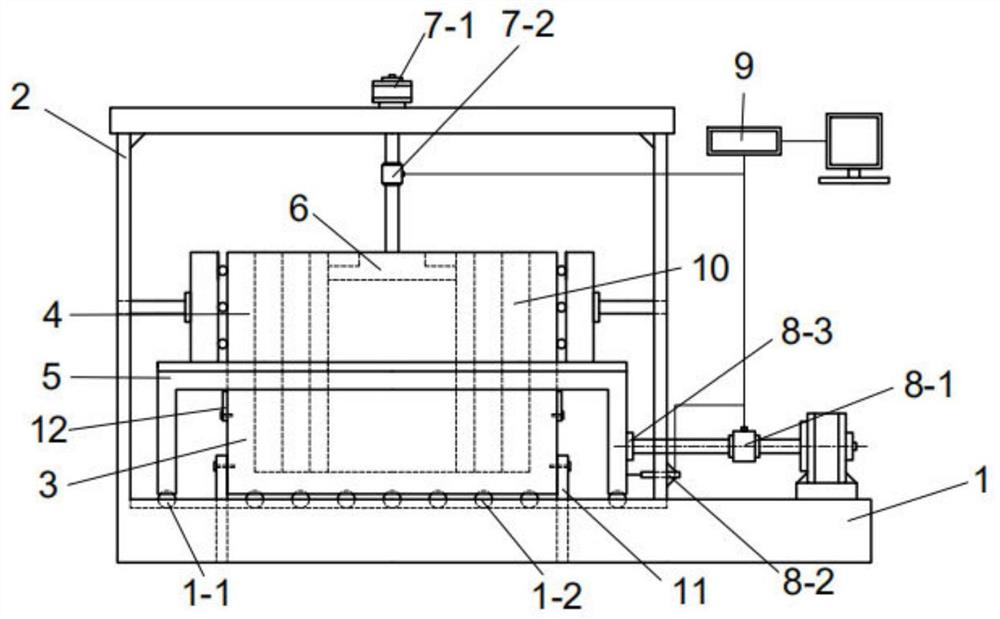

图1是本发明的主视图结构；
图2是本发明剪切盒的主视图结构；

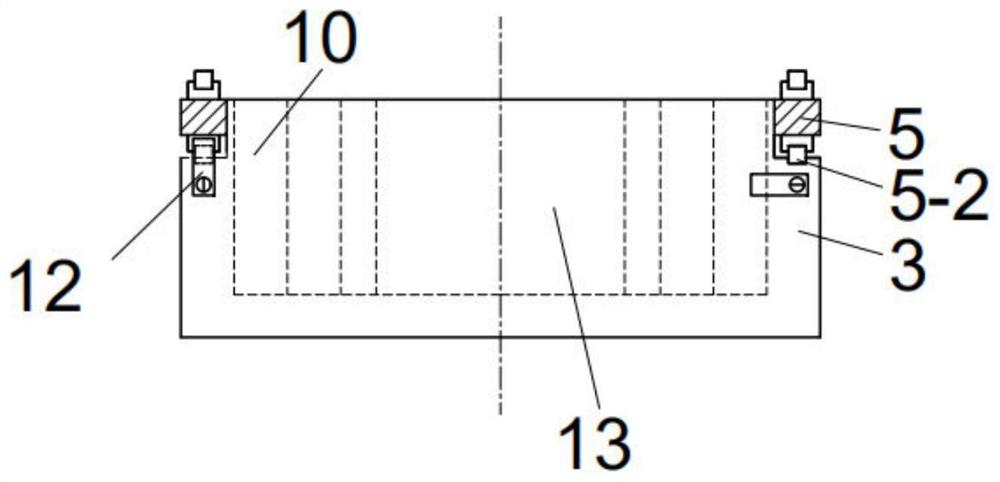

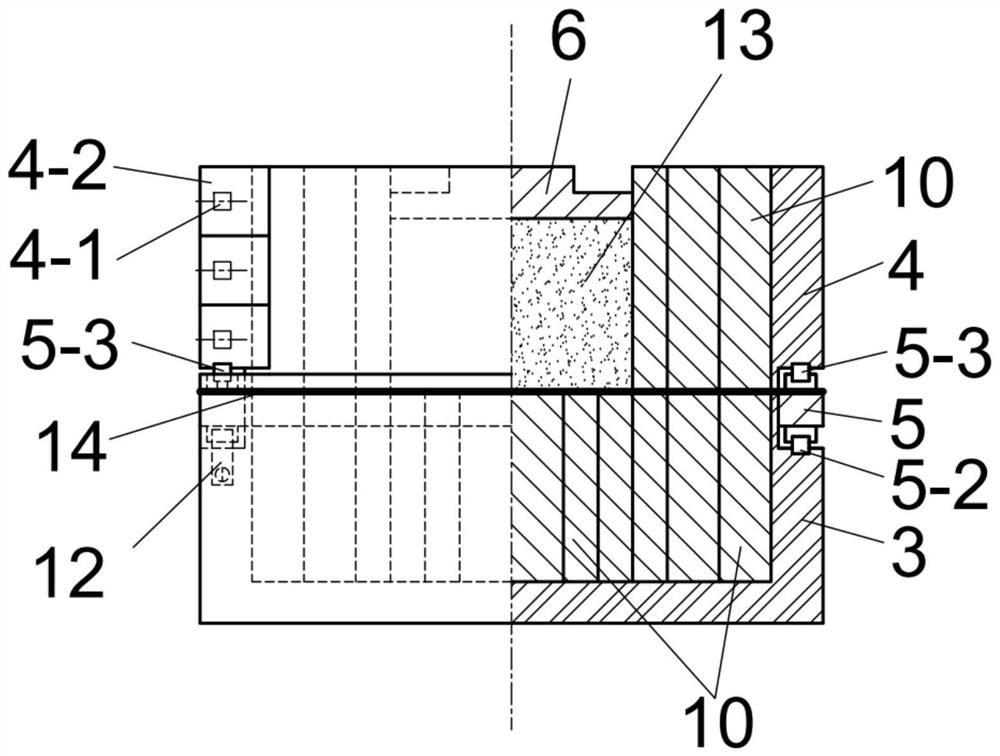

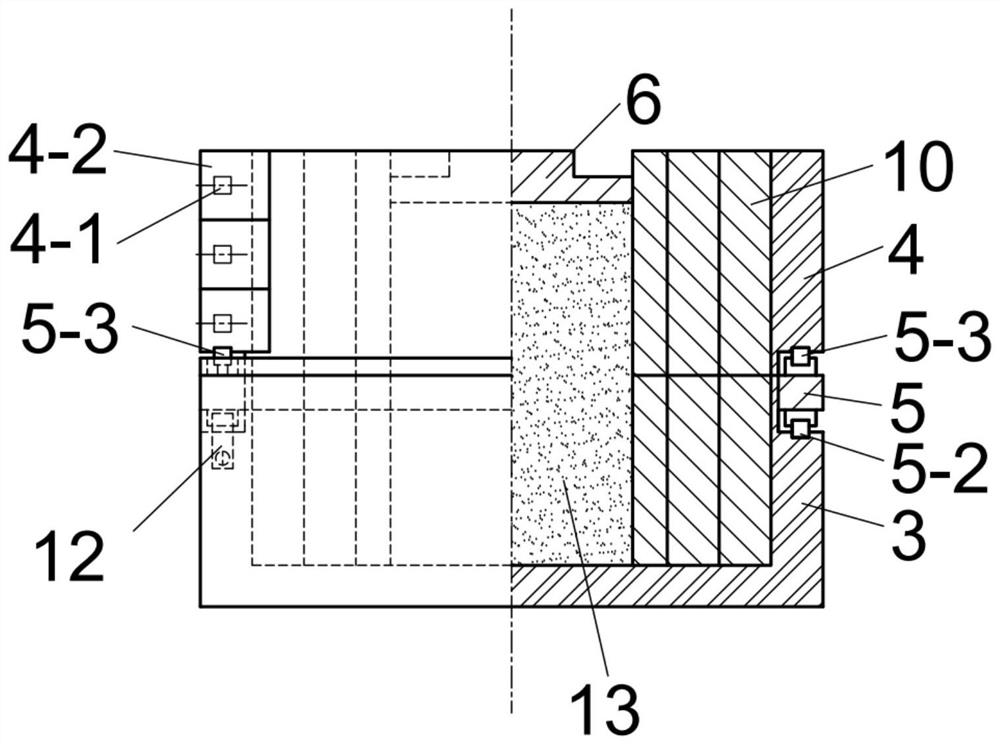

图3是直剪试验时剪切盒的左侧半剖视图；

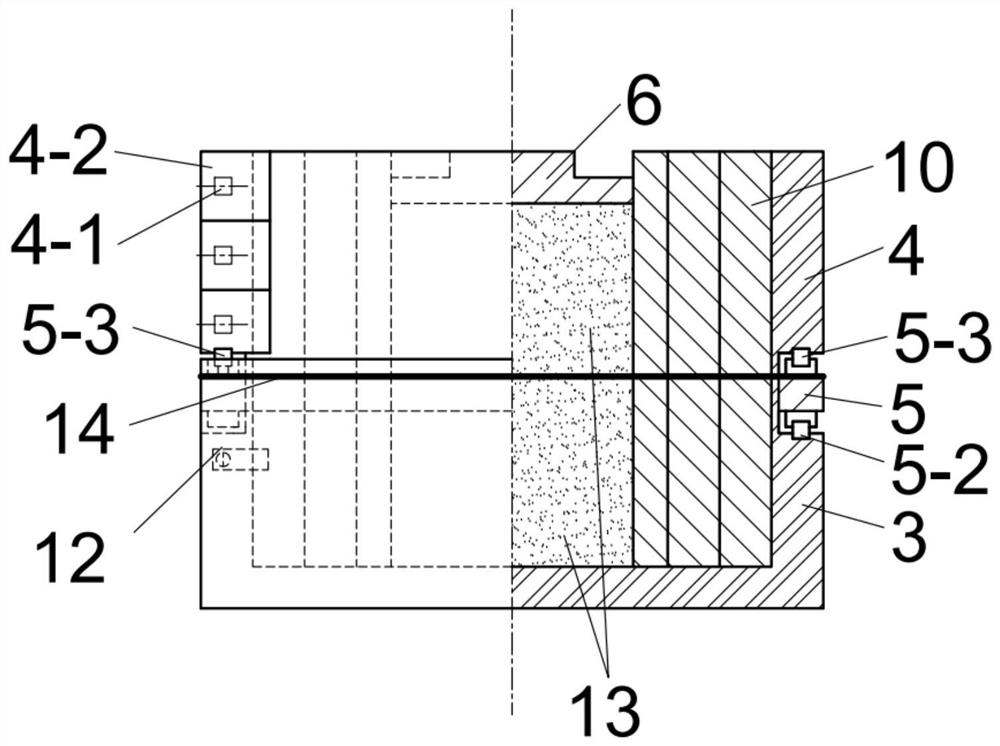

图4是土工膜单向剪切试验时剪切盒的左侧半剖视图；
图5是土工膜双向剪切试验时剪切盒的左侧半剖视图；

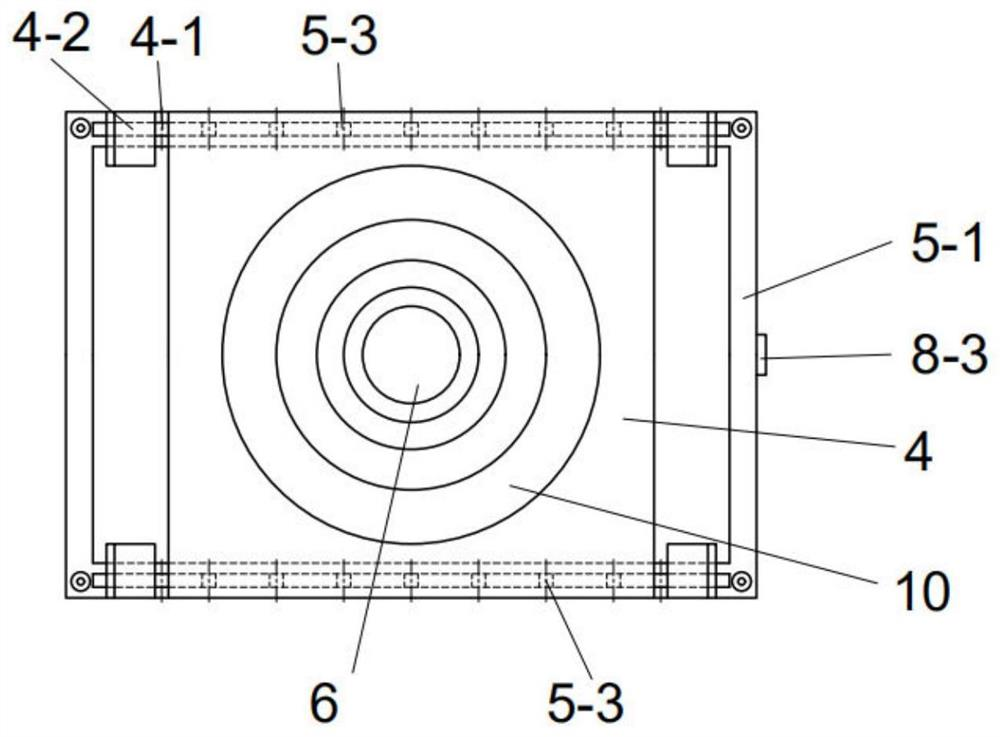

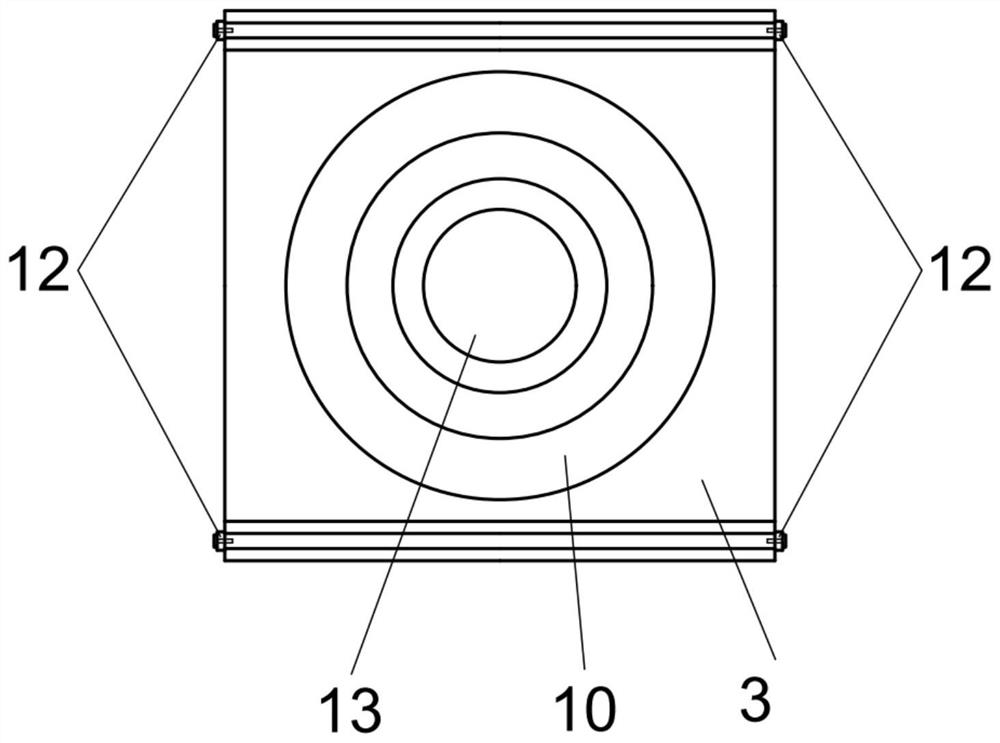

图6是图2的俯视图；
图7是显示土工膜剪切框的俯视图结构；

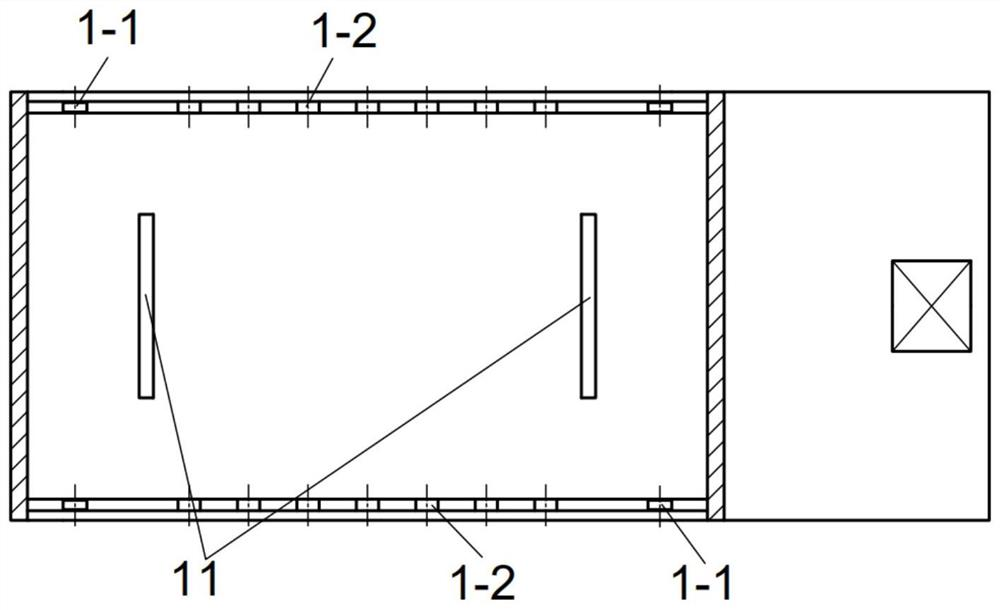

图8是刚性底板的俯视图结构；

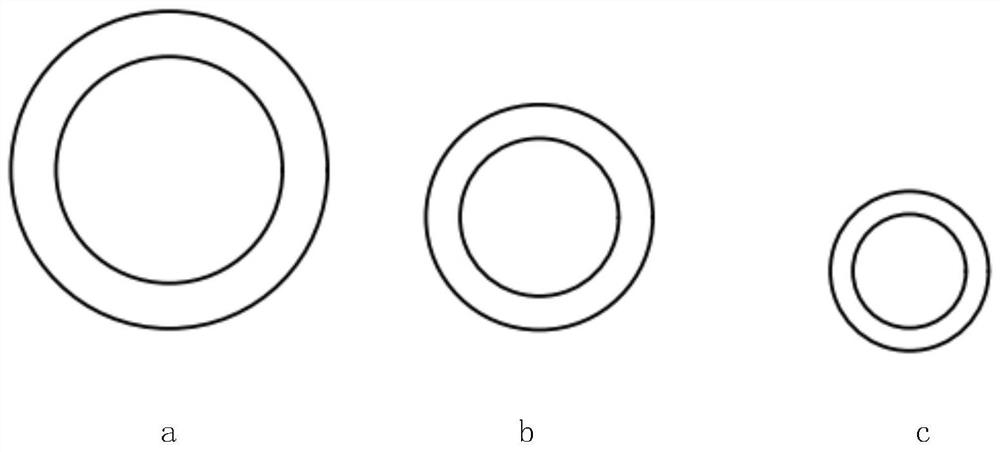

图9是一组外圆内圆结构的圆柱套筒的结构示意图，其中图9a至9c的圆柱套筒外径依次减小；

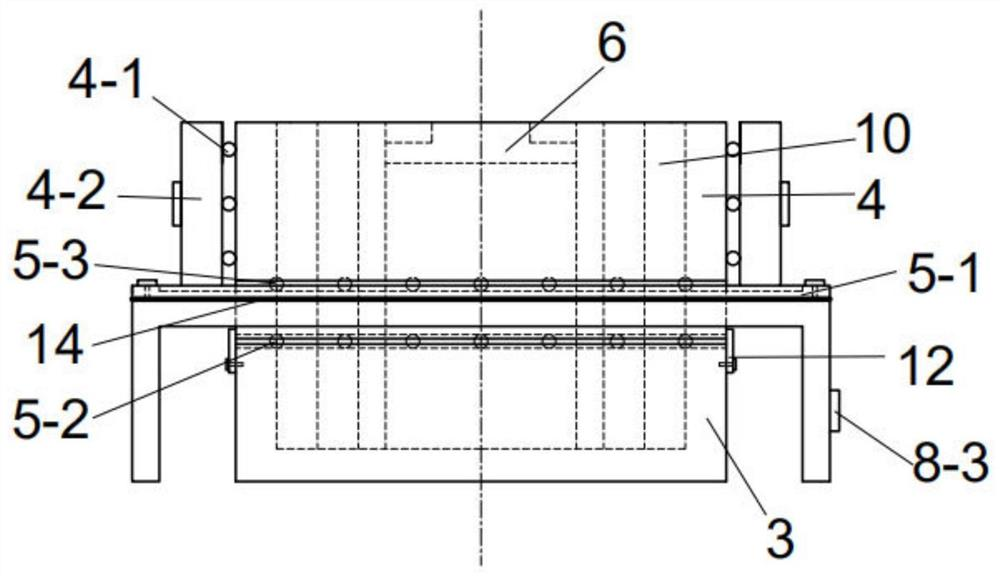

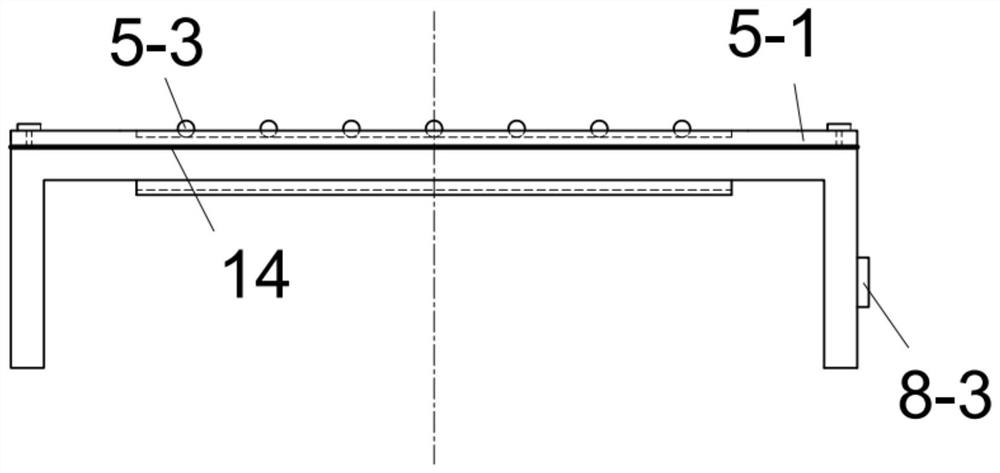

图10是剪切框和试样夹具连接后的主视图；

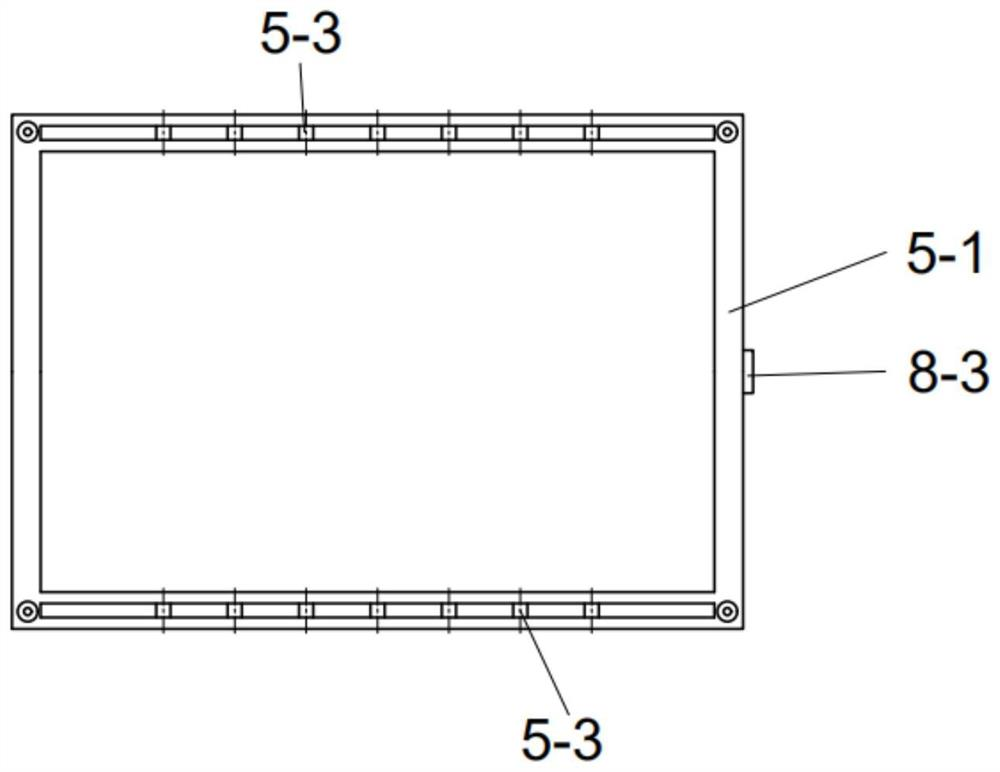

图11是图10的俯视图；
图12是挡板的使用状态示意图；

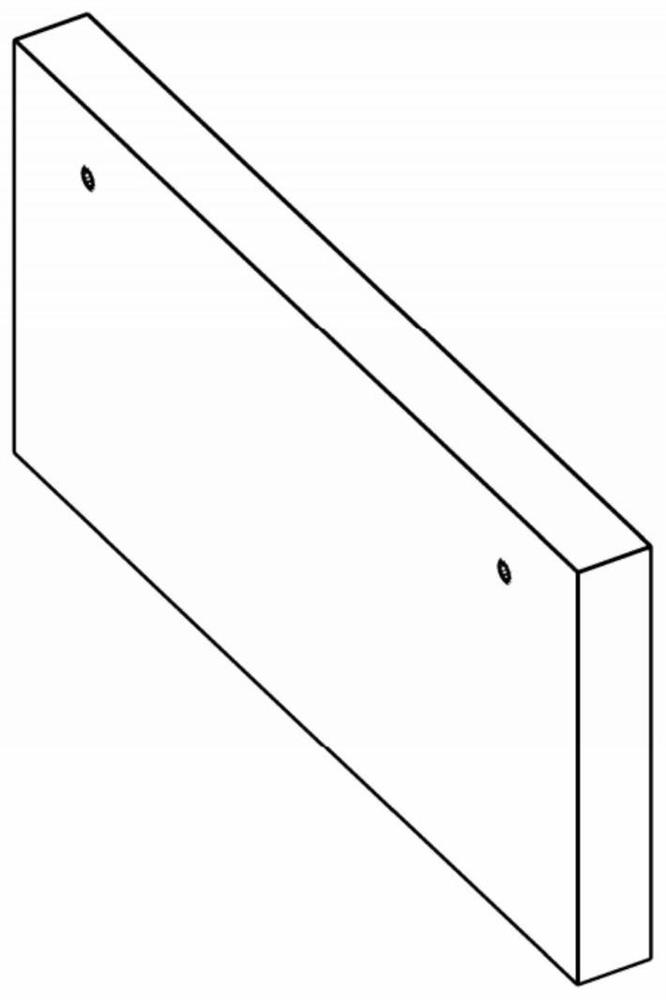

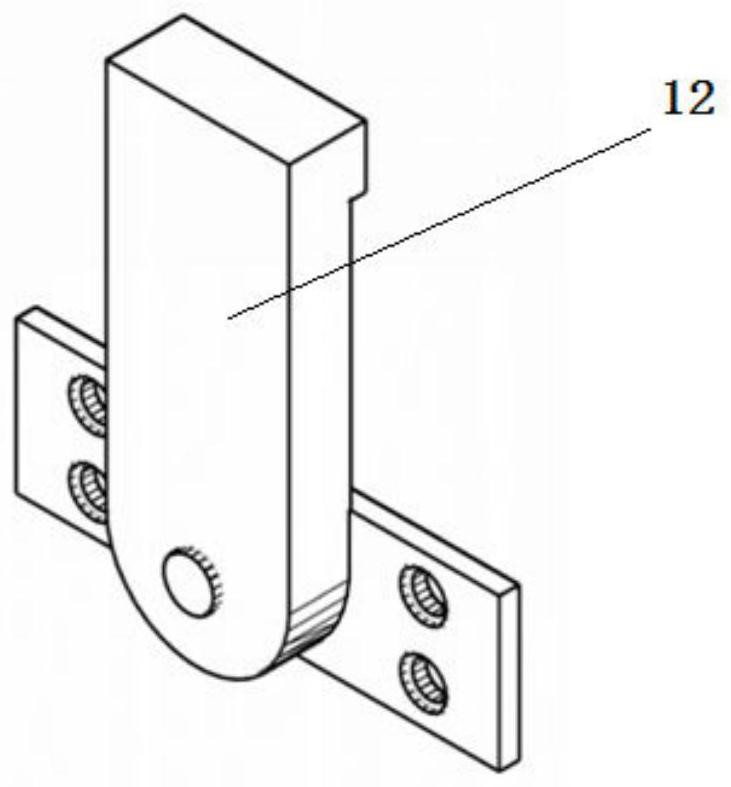

图13是挡板结构示意图；
图14是挡板结构示意图；

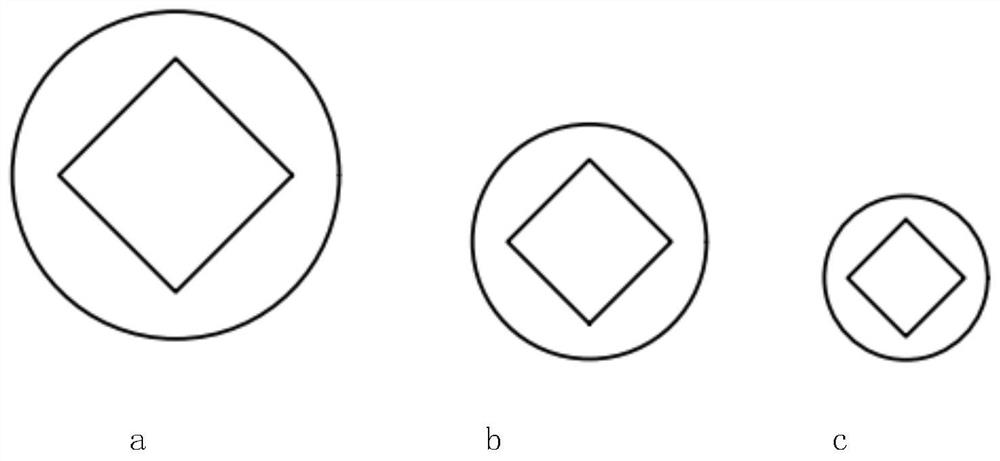

图15是一组外圆内方结构的圆柱套筒的结构示意图，其中图15a至15c的圆柱套筒外径依次减小；

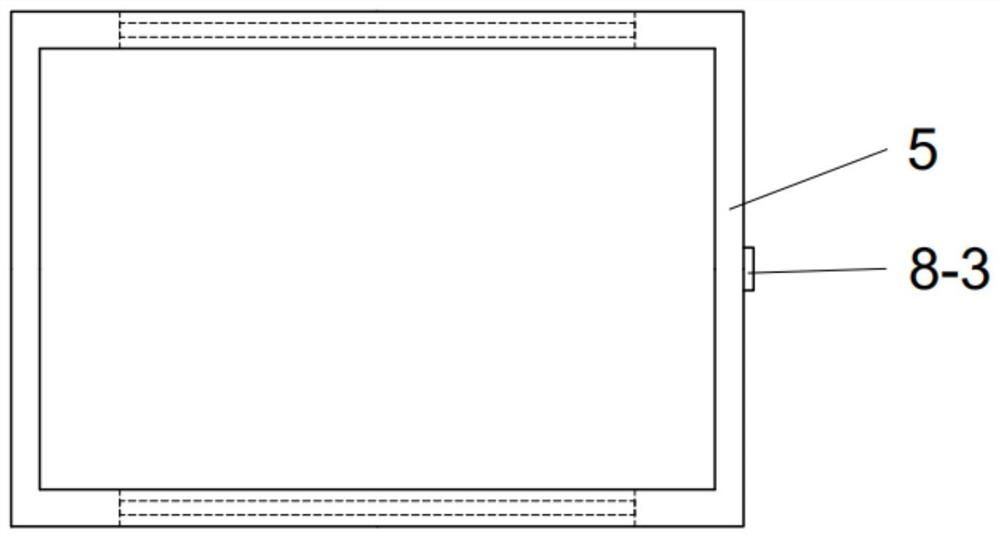

图16是剪切框俯视图；
图例说明： 1、刚性底板；2、反力架；3、下剪切盒；4、上剪切盒；5、剪切框；6、传力板；7、法向作用装置；8、水平向作用装置；9、数据采集器；10、圆柱套筒；11、可拆卸挡板；12、挡板；13、土样；14、土工膜试样；1-1、滚轮A；1-2、滚珠D；4-1、侧向滚轮；4-2、挡板；5-1、试样夹具；5-2、滚珠B；5-3、滚珠C；7-1、法向加载装置；7-2、法向压力传感器；8-1、剪切传动装置；8-2、水平位移传感器；8-3、拉力传感器。 2发明名称：一种圆柱体混凝土内壁防渗嵌钉土工膜的安装方法 申请号：CN202310684466.7 公开号：CN116427726B 授权公告日：2023.09.05 专利权人：北京高能时代环境技术股份有限公司; 北京高能时代环境治理有限公司 本发明公开了一种圆柱体混凝土内壁防渗嵌钉土工膜的安装方法，属于防渗材料施工技术领域；包括：根据模板的宽度和一周圈的长度，对原嵌钉土工膜卷进行裁剪和焊接，构成多幅嵌钉土工膜，并打包成卷；将嵌钉土工膜卷，沿已安装的模板边临时固定边平铺；前一幅嵌钉土工膜铺设后，将其尾端与后一幅嵌钉土工膜的首端焊接固定，而后再铺设后一幅嵌钉土工膜；所有嵌钉土工膜铺设后，将第一幅嵌钉土工膜的首端与最后一幅嵌钉土工膜的尾端对接，并焊接固定。本发明可减少常规安装方法中嵌钉土工膜上的固定点漏洞，降低嵌钉土工膜后期的修补工作量，最大程度上保证了嵌钉土工膜的完整性，减少了嵌钉土工膜的渗漏问题，提高嵌钉土工膜的防渗效果。

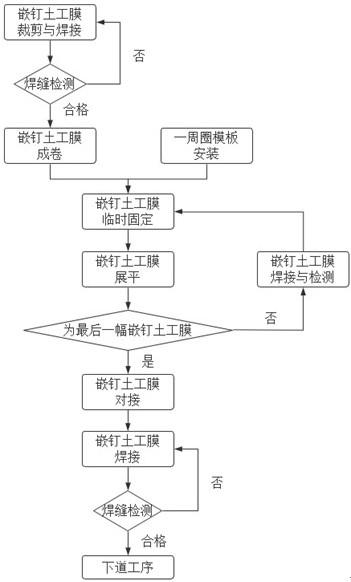

图1为本发明公开的圆柱体混凝土内壁防渗嵌钉土工膜的安装方法的流程图；

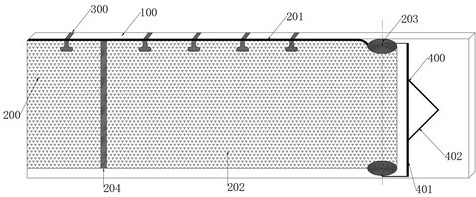

图2为图1中嵌钉土工膜临时固定与展平的示意图；
图3为图1中嵌钉土工膜的对接示意图；

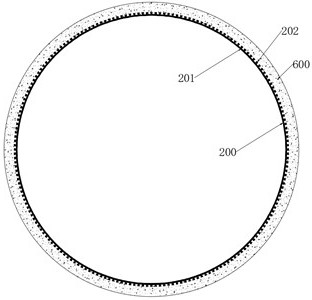

图4为图1中嵌钉土工膜施工后防渗效果示意图。
图例说明：100、模板；200、嵌钉土工膜；201、嵌钉土工膜光滑面；202、嵌钉土工膜嵌钉面；203、嵌钉土工膜卷；204、嵌钉土工膜焊缝；300、临时固定夹；400、嵌钉土工膜展平架；401、展平支撑架；402、展平拉伸绳；500、对接耳；501、连接耳；502、对接带；600、混凝土墙体。
实用新型专利
1实用新型名称：一种土工膜环形吹塑用分割刀头 申请号：CN202223461115.X 公开号：CN219768455U 授权公告日：2023.09.29 专利权人：山东鑫宇土工材料工程有限公司 本实用新型涉及一种土工膜环形吹塑用分割刀头，属于吹膜机技术领域，包括连接板、第一支撑板、第二支撑板和分割刀，第一支撑板和第二支撑板均固定连接于连接板的上端面，第一支撑板转动连接有导向轮且导向轮突出于第一支撑板的侧壁，第二支撑板侧壁上开设定位槽，分割刀放置于定位槽中且其一端突出于第二支撑板的侧壁，第二支撑板靠近第一支撑板的侧壁上固定连接有第一夹板，第二支撑板可拆卸连接有第二夹板，第二夹板突出于第二支撑板，导向轮的侧壁上开设有限位槽，分割刀突出于第二支撑板的上端拐角伸入限位槽中，第一夹板和第二夹板对分割刀突出于第二支撑板的底部进行支撑固定，减轻切割刀突出于第二支撑板一端受力情况，避免分割刀断裂。

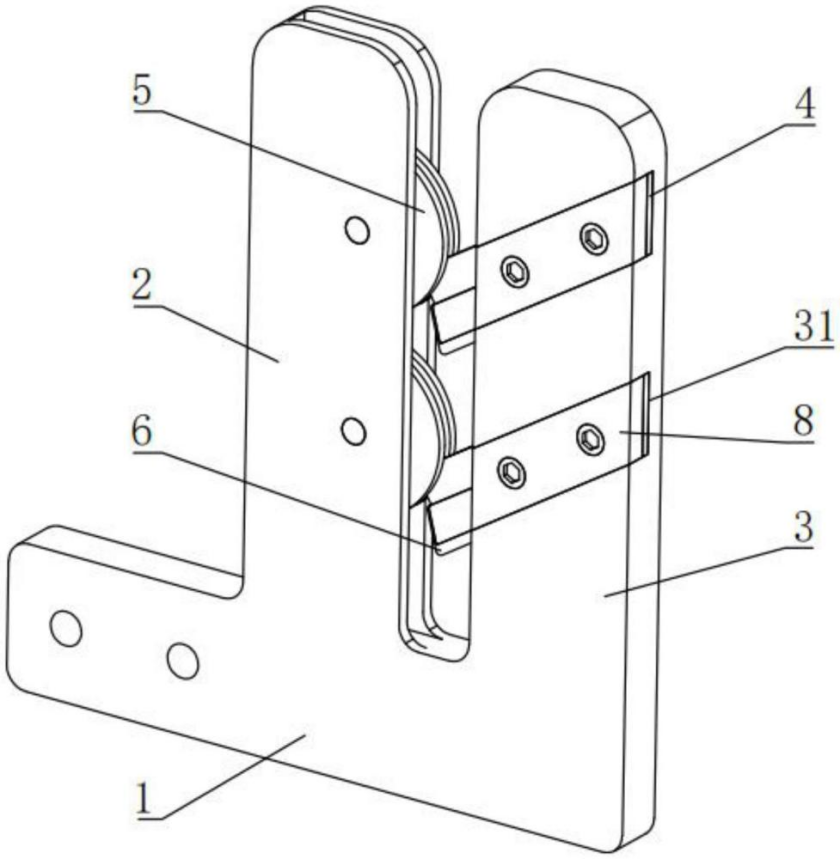

图1是用于展示本实施例整体结构的轴测图；

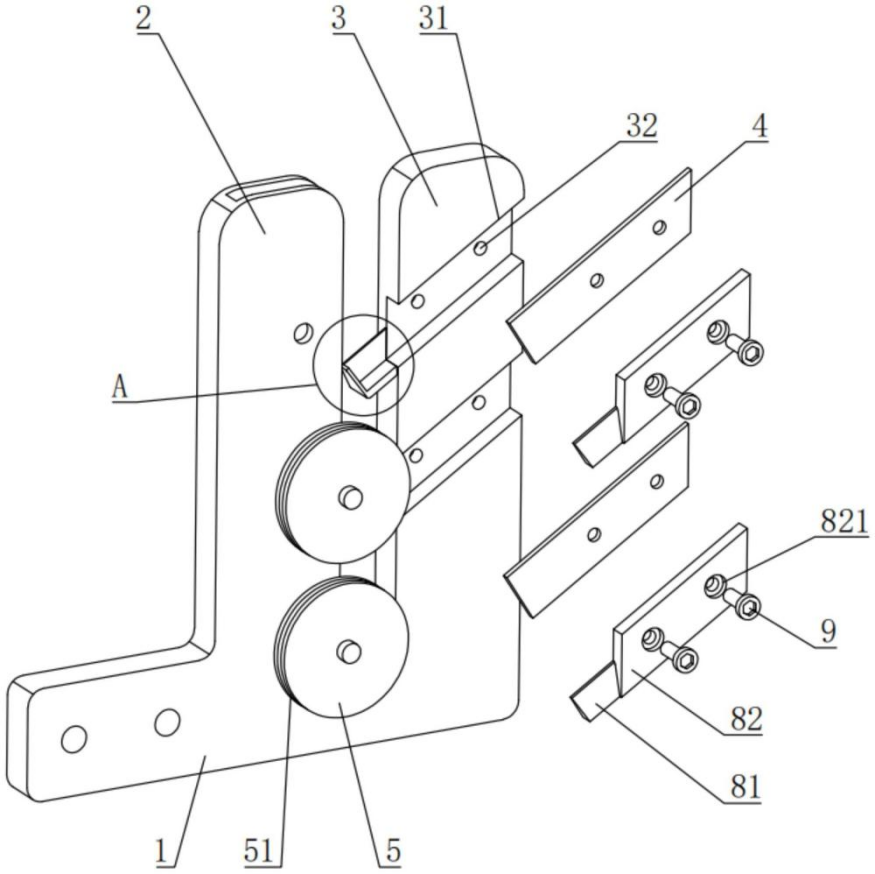

图2是用于展示本实施例整体结构的爆炸图；

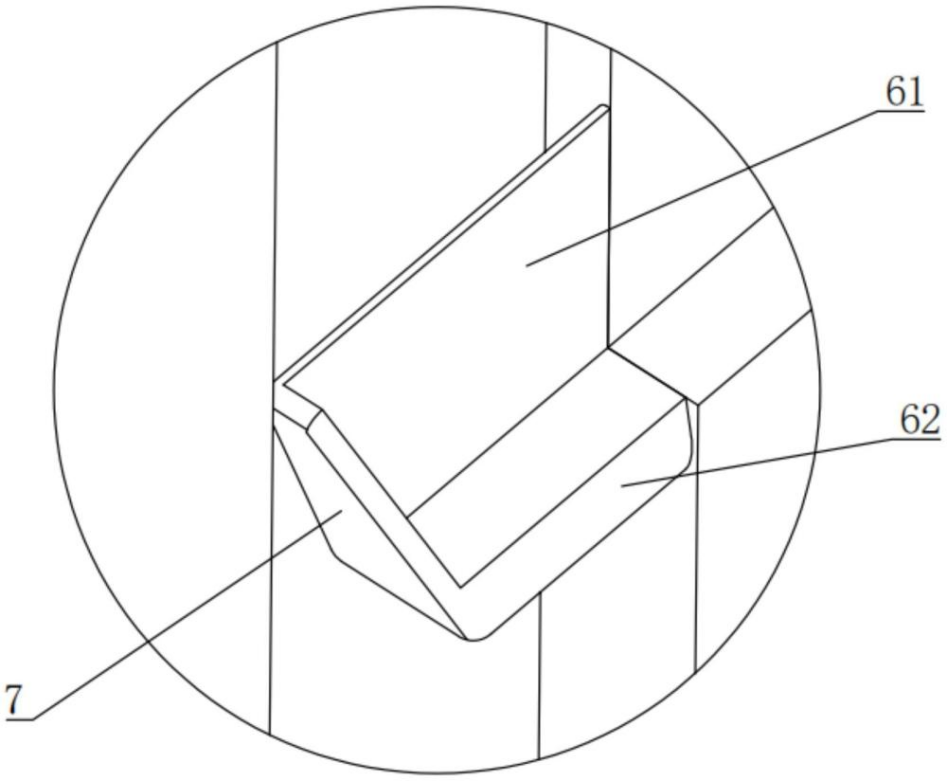

图3是图2中A部分的局部放大示意图。
图例说明：1、连接板；2、第一支撑板；3、第二支撑板；31、定位槽；32、螺纹孔；4、分割刀；5、导向轮；51、限位槽；6、第一夹板；61、侧板；62、底板；7、定位板；8、第二夹板；81、夹紧板；82、固定板；821、台阶孔；9、固定螺栓。 2实用新型名称：一种自动称重负压射流装置 申请号：CN202320355853.1 公开号：CN219706063U 授权公告日：2023.09.19 专利权人：山东铭匠土工材料有限公司 本实用新型属于糙面土工膜生产技术领域，特别涉及一种自动称重负压射流装置，包括真空腔室，所述真空腔室内设有喷料斗，所述喷料斗的上半部开设若干个气孔，所述气孔将喷料斗内部与真空腔室连通，所述真空腔室下半部连接供气管，所述供气管的水平高度低于所述气孔的水平高度，所述真空腔室的下端以及喷料斗的下端均开设有相互对应的喷料口,本实用新型提供一种自动称重负压射流装置，能够保证糙面高度一致、均匀度一致，瞬间射入基材具有很好的嵌入力而且还保持物体原有锋利棱角得到更高的毛糙表面和摩擦系数，且附着牢固不易脱落，此外，还能在一定程度上简化工艺流程，提高生产效率，降低生产成本。

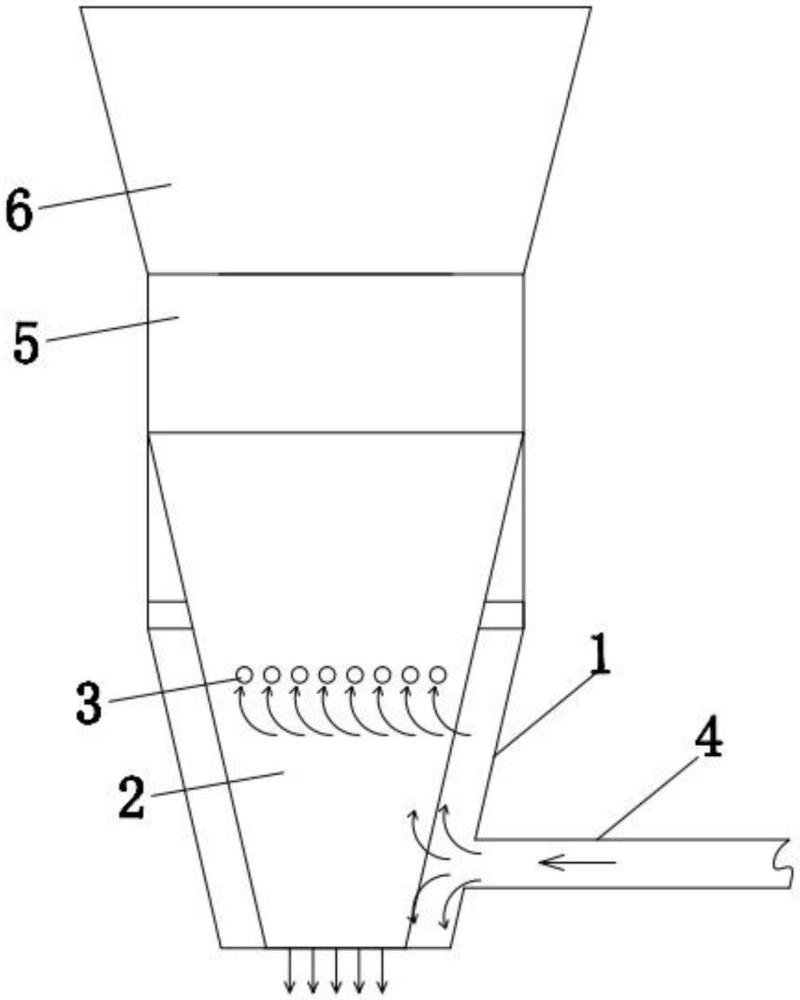

图1为本实用新型实施例1的结构示意图，
图例说明： 图中标号：真空腔室1；喷料斗2；气孔3；供气管4；自动定量称5；储料斗6。 3实用新型名称：一种预紧力可调的土工膜展膜辊 申请号：CN202321075798.7 公开号：CN219688900U 授权公告日：2023.09.15 专利权人：山东鑫宇土工材料工程有限公司 本实用新型涉及展膜辊技术领域，且公开了一种预紧力可调的土工膜展膜辊，包括工作台，所述工作台的外侧固定连接有第一固定架，所述第一固定架的内侧设置有展膜辊本体，所述工作台的顶部固定连接有第一安装架，所述第一安装架的内部固定连接有固定杆，所述固定杆的外表面活动套接有第一活动块，所述第一活动块的顶部开设有槽口，所述槽口的内部固定连接有圆杆，所述圆杆的外表面活动套接有第一弹簧和限位块，所述第一安装架的顶部开设有齿槽，所述第一活动块的内侧活动套接有圆辊。由于第一弹簧为压缩状态，因此会对限位块施加一个弹力，进而可以通过限位块与齿槽之间的配合对第一活动块进行限位，便于调整预紧力。

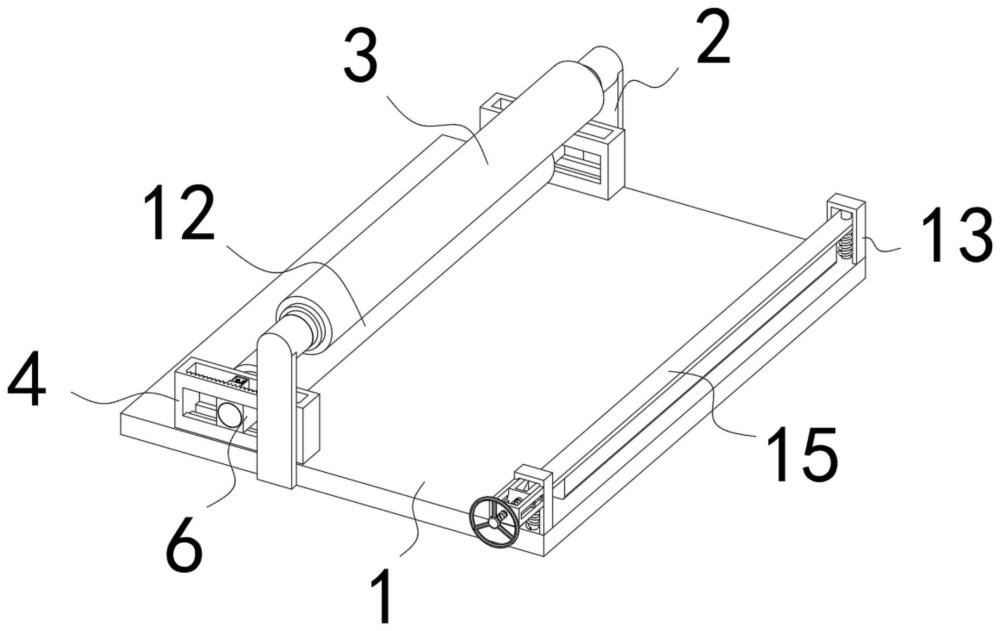

图1为本实用新型结构示意图；

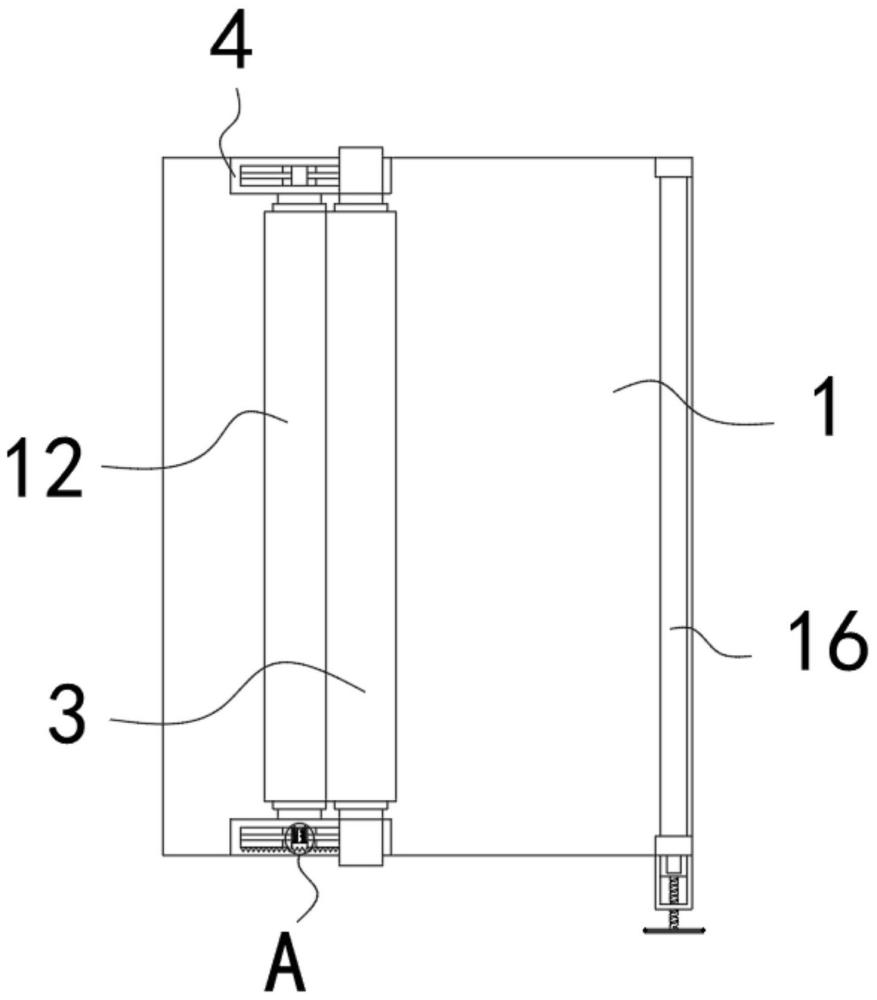

图2为本实用新型顶部的结构示意图；

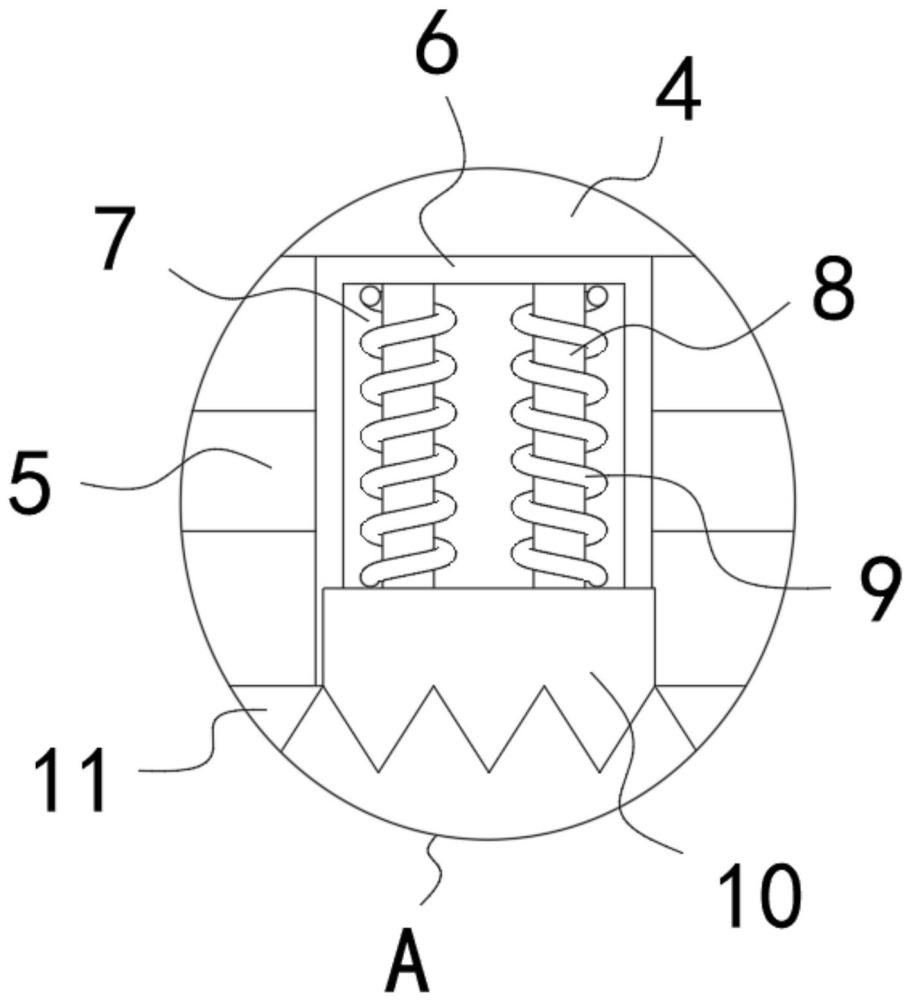

图3为本实用新型图2中A处的放大结构示意图；

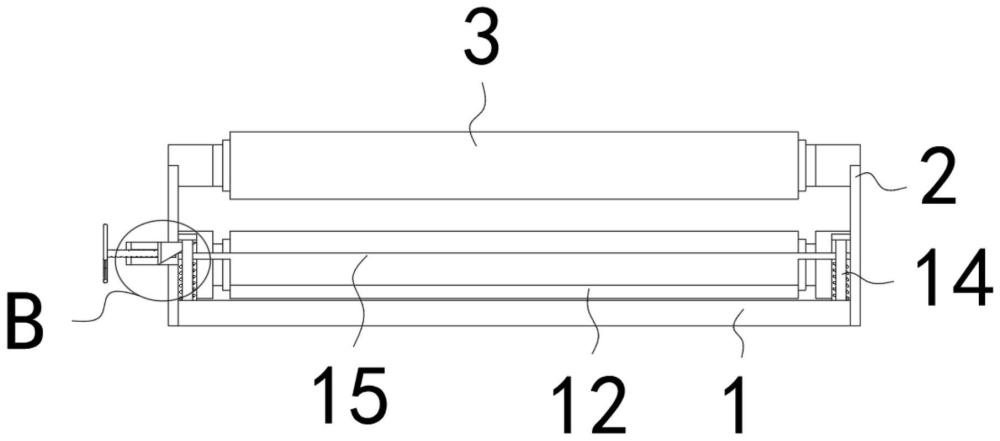

图4为本实用新型正面的剖视结构示意图；

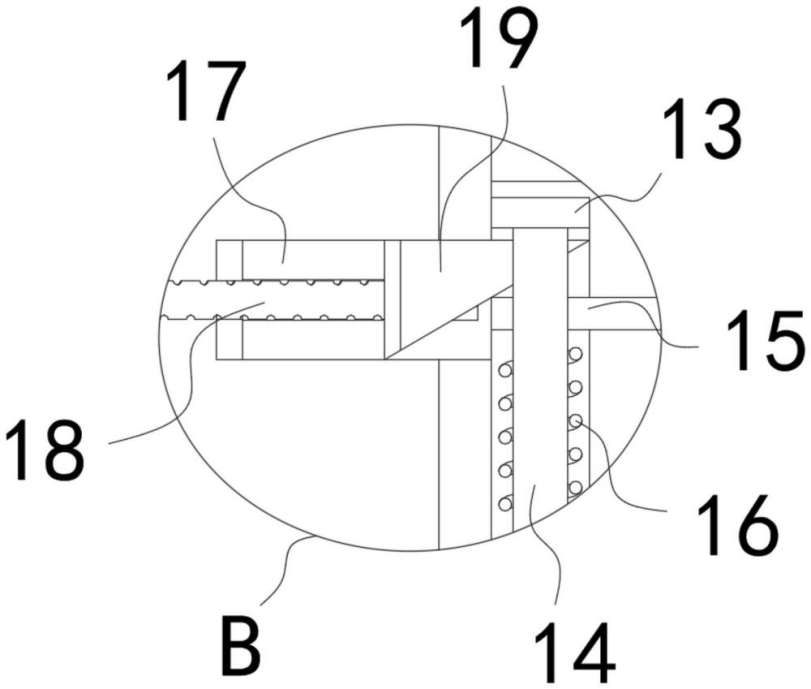

图5为本实用新型图4中B处的放大结构示意图。
图例说明：1、工作台；2、第一固定架；3、展膜辊本体；4、第一安装架；5、固定杆；6、第一活动块；7、槽口；8、圆杆；9、第一弹簧；10、限位块；11、齿槽；12、圆辊；13、第二安装架；14、圆轴；15、压板；16、第二弹簧；17、第二固定架；18、螺纹杆；19、第二活动块。 4实用新型名称：一种适用于制备幅宽不小于6m土工膜的生产系统 申请号：CN202320894012.8 公开号：CN219650622U 授权公告日：2023.09.08 专利权人：山东建通土工材料有限公司 本申请涉及土工膜生产的技术领域，公开了一种适用于制备幅宽不小于6m土工膜的生产系统，其包括机架、放卷装置、上料装置、混炼装置、成型装置和收卷装置，所述混炼装置设置在机架上，所述上料装置与混炼装置连接，所述成型装置位于所述混炼装置靠近地面的一侧，所述放卷装置包括第一放卷机构和第二放卷机构，所述第一放卷机构和所述第二放卷机构分别位于成型装置的两侧，所述第一放卷机构和所述第二放卷机构均与所述成型装置连接，所述收卷装置位于所述第二放卷机构远离成型装置的一侧。本申请具有缓解因土工膜的幅宽较小而导致土工膜使用不便的问题的效果。

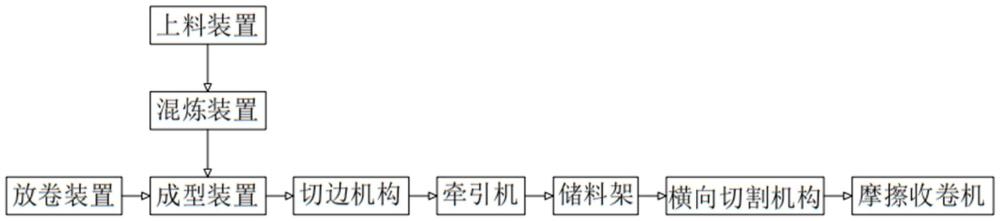

图1是本申请实施例中的生产系统流程图；

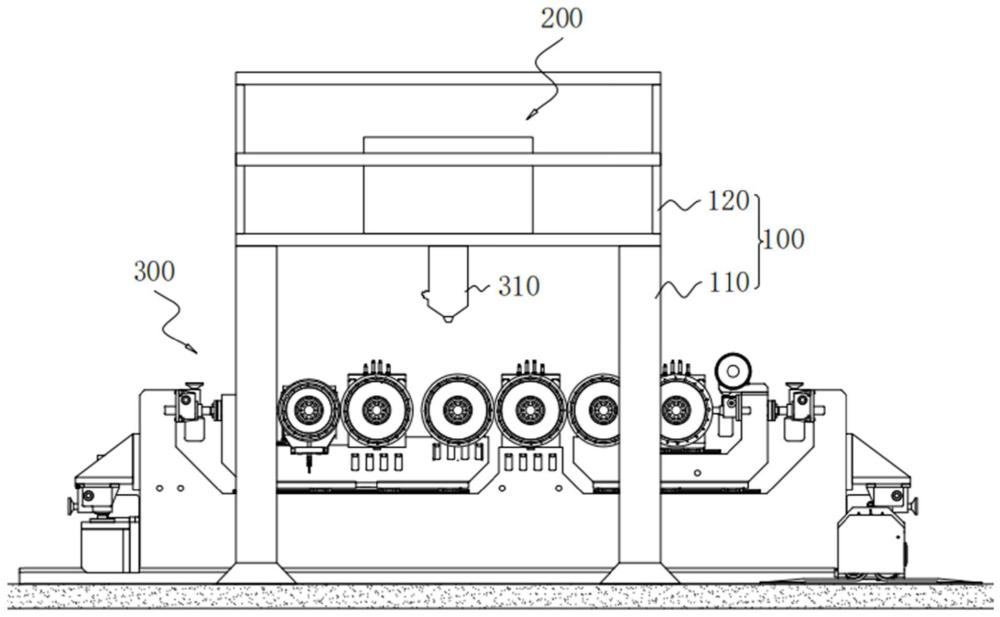

图2是本申请实施例中混炼装置和成型装置部分的结构示意图；

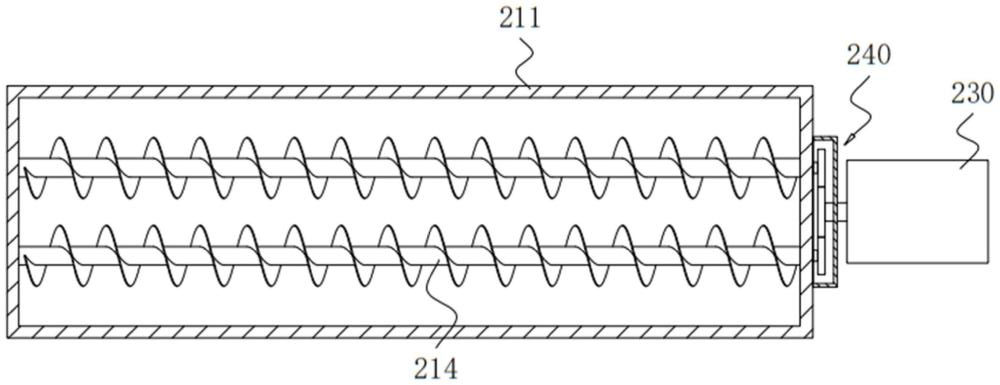

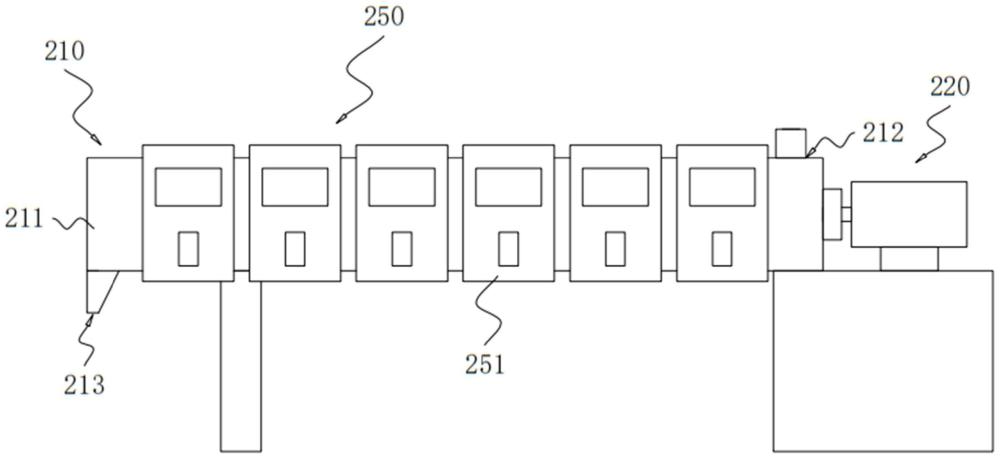

图3是本申请实施例中混炼装置部分的整体结构示意图；

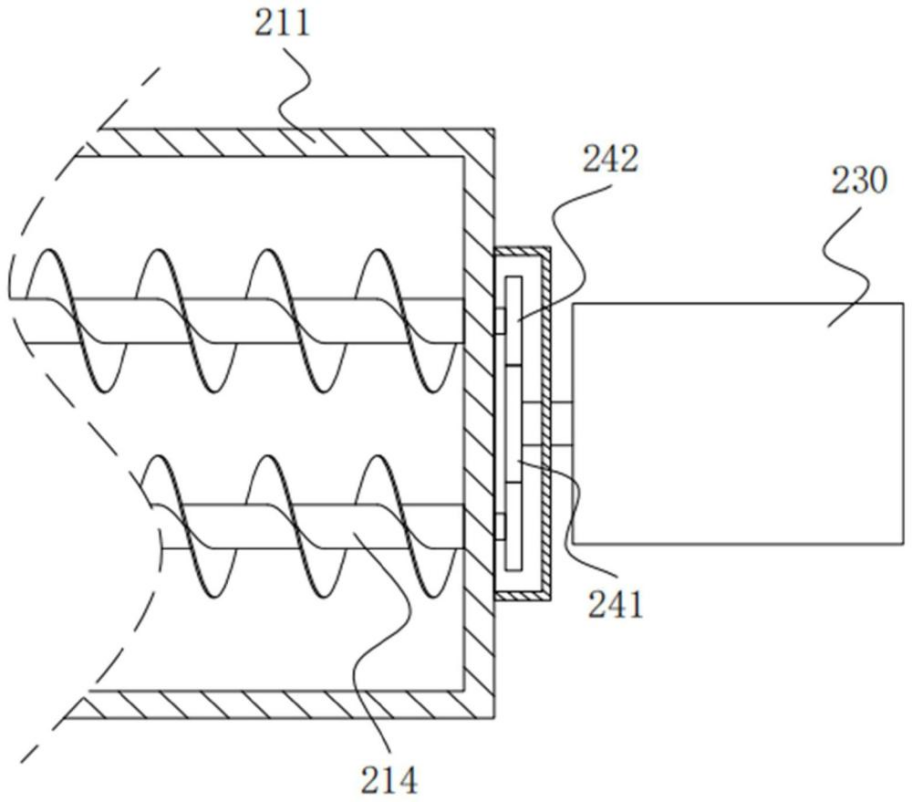

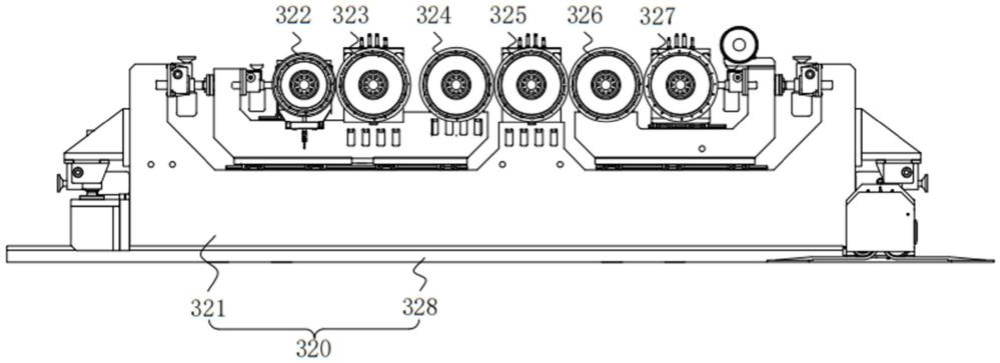

图例说明： 图4是本申请实施例中驱动机构部分的结构示意图；  图5是本申请实施例中传动组件部分的结构示意图；  图6是本申请实施例中六辊压光机部分的整体结构示意图。 100、机架；110、安装架；120、立柱；200、混炼装置；210、混料机构；211、传料桶；212、进料口；213、下料口；214、螺杆；220、驱动机构；230、驱动电机；240、传动组件；241、主动齿轮；242、从动齿轮；250、加热机构；251、电加热套；300、成型装置；310、模具；320、六辊压光机；321、机座；322、第一压延辊；323、第二压延辊；324、第三压延辊；325、第四压延辊；326、第五压延辊；327、第六压延辊；328、导轨。
----摘录自“国家知识产权局网站”
【审核：许喜娟 整理、编辑：程凤娟】
|
