为适应工程对土工格栅性能的需求,拓展土工格栅的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用,增进技术人员对土工格栅产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2023年9月份协会会员单位授权的土工格栅相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。
发明专利
1 发明名称:一种基于建筑垃圾的路基结构及其施工方法申请号:CN202310738623.8 公开号:CN116479698B 授权公告日:2023.09.15 专利权人:湖南大学 本申请公开了一种基于建筑垃圾的路基结构,包括从下至上依次设置的高液限土层、预处理层、改良高液限土层、建筑垃圾层以及路面结构层,所述高液限土层为底层,所述路面结构层为顶层;所述建筑垃圾层与所述路面结构层之间设置有土工格栅,所述建筑垃圾层中设置有排水孔。此外,还提供了一种基于建筑垃圾的路基结构的施工方法。本发明的有益效果:通过对高液限土层和改良高液限土层之间进行预处理,设置预处理层,使得改良高液限土层中的建筑垃圾不会因其自身的棱角刺穿下层的高液限土层,防止路基下沉;通过在路基结构中设置改良高液限土层,进一步提高了路基强度,延长了路基的服务时限。 ![]()

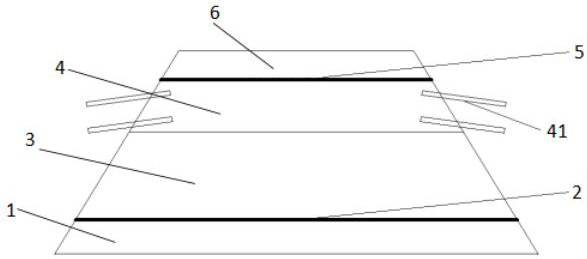

图1为本申请实施例提供的路基结构示意图
2发明名称:一种高强度双向塑料土工格栅的挤出设备申请号:CN202310410254.X 公开号:CN116373259B 授权公告日:2023.09.01 专利权人:广州腾飞建筑工程材料有限公司 本发明涉及塑料土工格栅生产技术领域,尤其涉及一种高强度双向塑料土工格栅的挤出设备。本发明的技术问题为:现有挤出装置无法对再生料均匀加热,且无法对再生料及塑料原料颗粒均匀混合,影响成品质量。本发明的技术方案为:一种高强度双向塑料土工格栅的挤出设备,包括有第一直安装板、混合系统和热熔系统等;第一直安装板连接有混合系统;混合系统连接有热熔系统;破碎输送系统用于破碎双向塑料土工格栅生产工艺中产生的边角废料破碎制得再生料;热熔系统用于将塑料颗粒和再生料一同熔化。本发明通过设置混合系统,将再生料均匀混入了塑料颗粒中,混合工作在筒壁之间进行,加大了再生料与塑料颗粒的接触面积,使再生料混入更加均匀。 ![]()

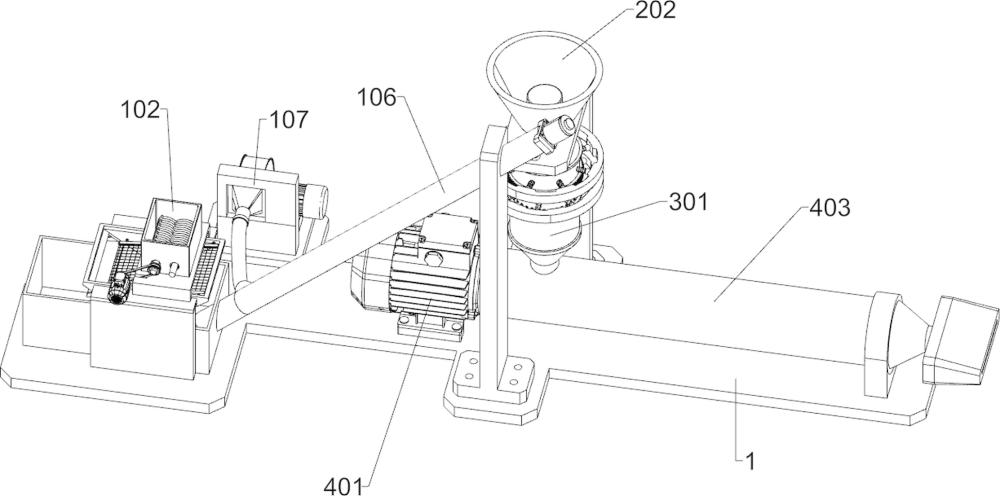

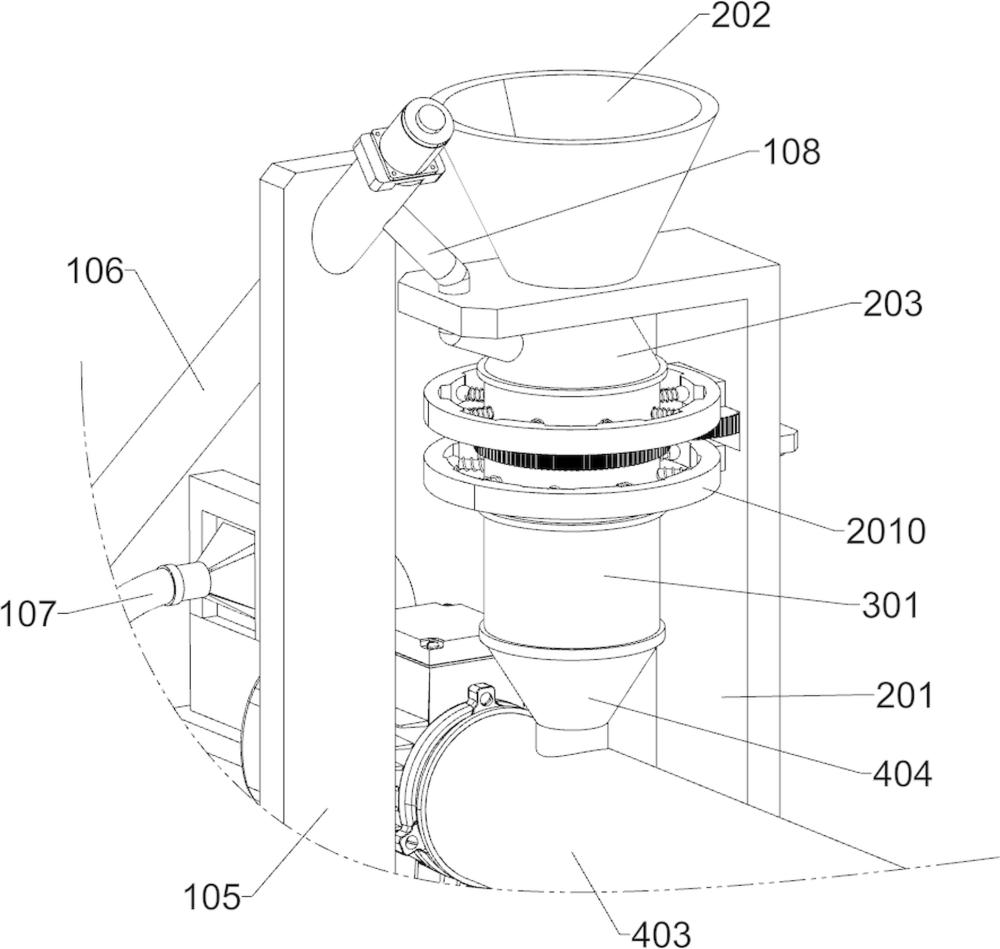

图1为本发明高强度双向塑料土工格栅的挤出设备公开的结构示意图
![]()

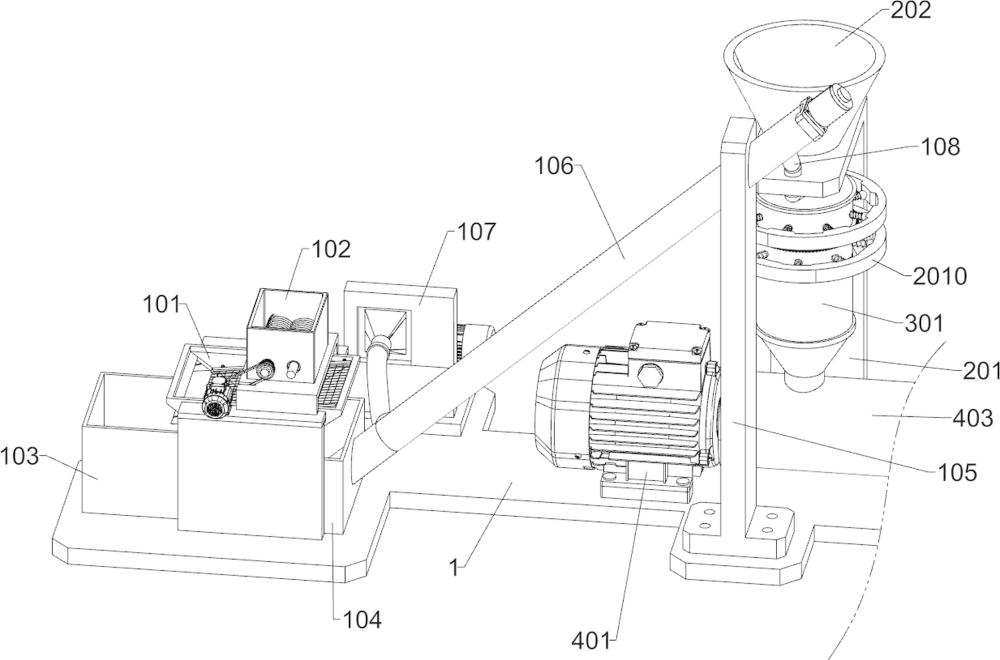

图2为本发明高强度双向塑料土工格栅的挤出设备公开的破碎输送系统的结构示意图
![]()

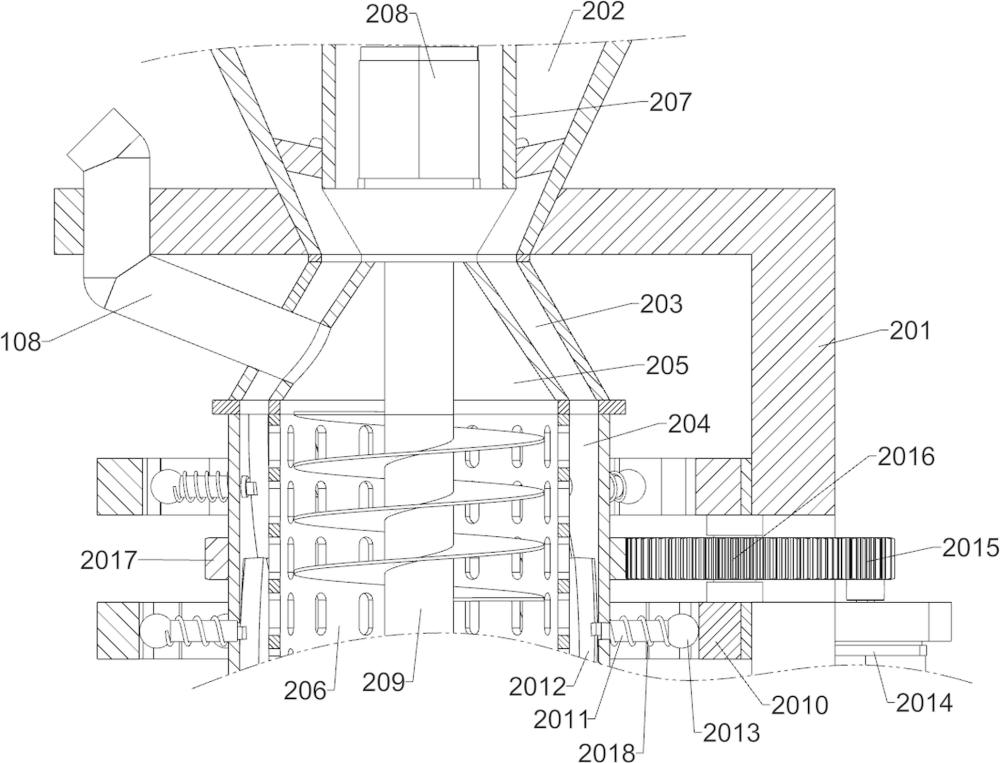

图3为本发明高强度双向塑料土工格栅的挤出设备公开的第一种部分结构示意图
![]()

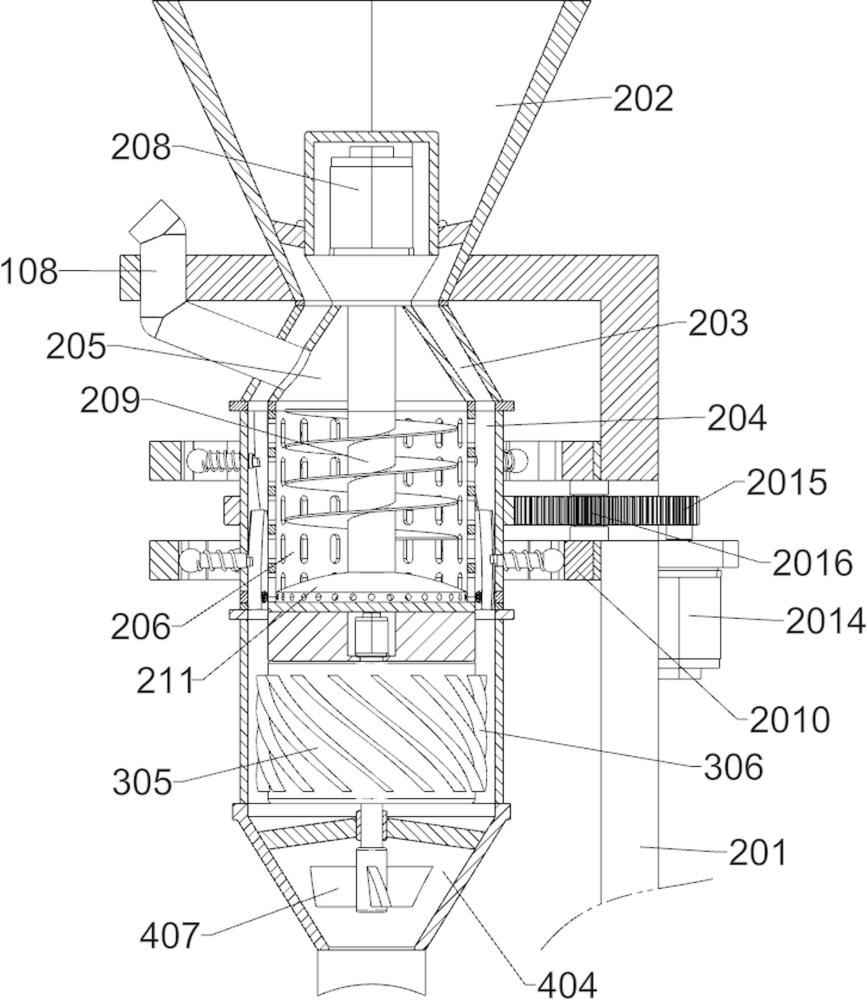

图4为本发明高强度双向塑料土工格栅的挤出设备公开的第二种部分结构示意图
![]()

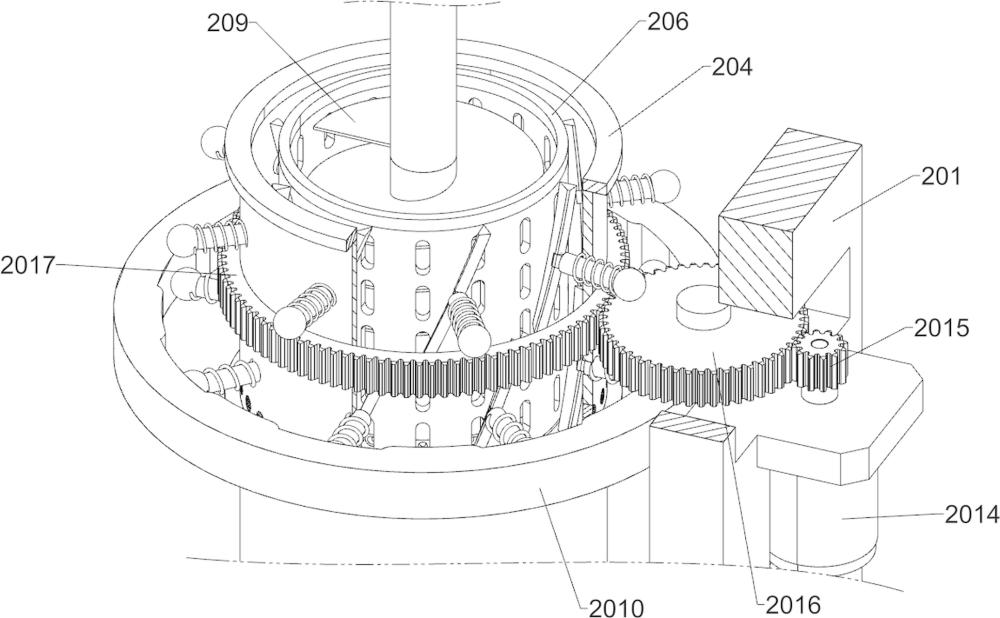

图5为本发明高强度双向塑料土工格栅的挤出设备公开的第一种混合系统中混合组件的部分结构示意图
![]()
图6为本发明高强度双向塑料土工格栅的挤出设备公开的第二种混合系统中混合组件的部分结构示意图
![]()
图7为本发明高强度双向塑料土工格栅的挤出设备公开的第三种混合系统中混合组件的部分结构示意图
![]()
图8为本发明高强度双向塑料土工格栅的挤出设备公开的第四种混合系统中混合组件的部分结构示意图
![]()

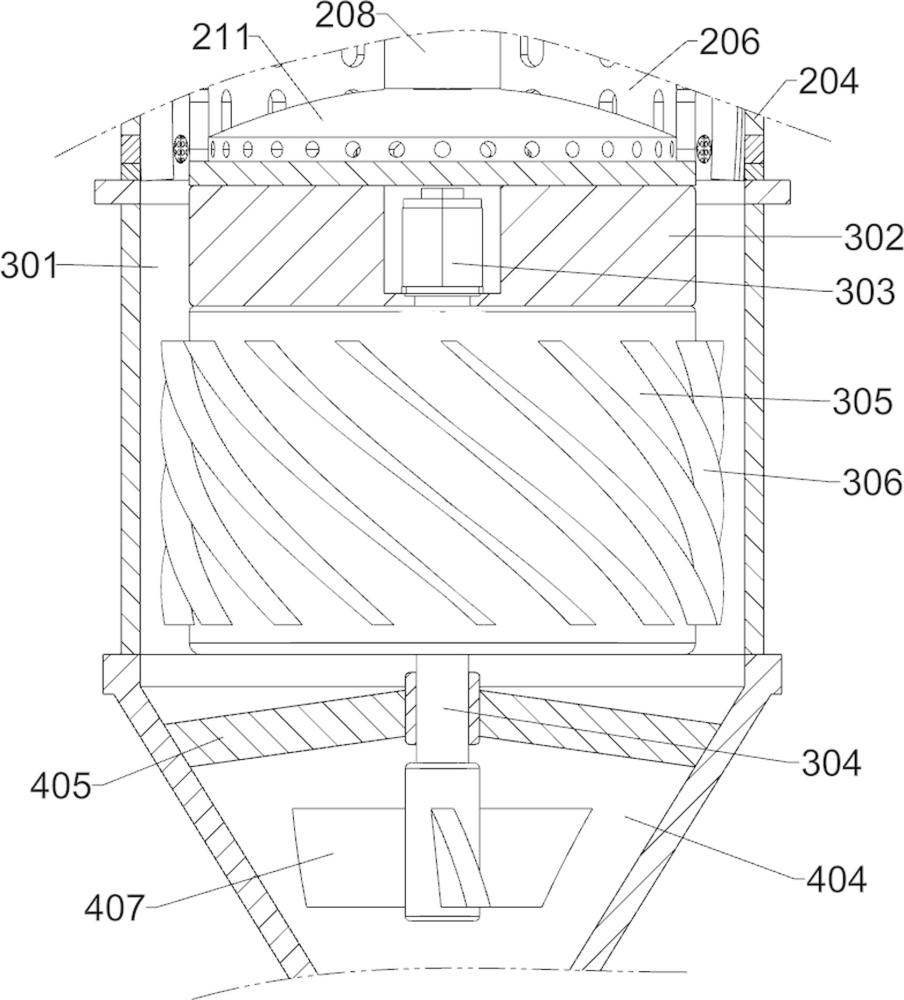

图9为本发明高强度双向塑料土工格栅的挤出设备公开的热熔系统的结构示意图
![]()

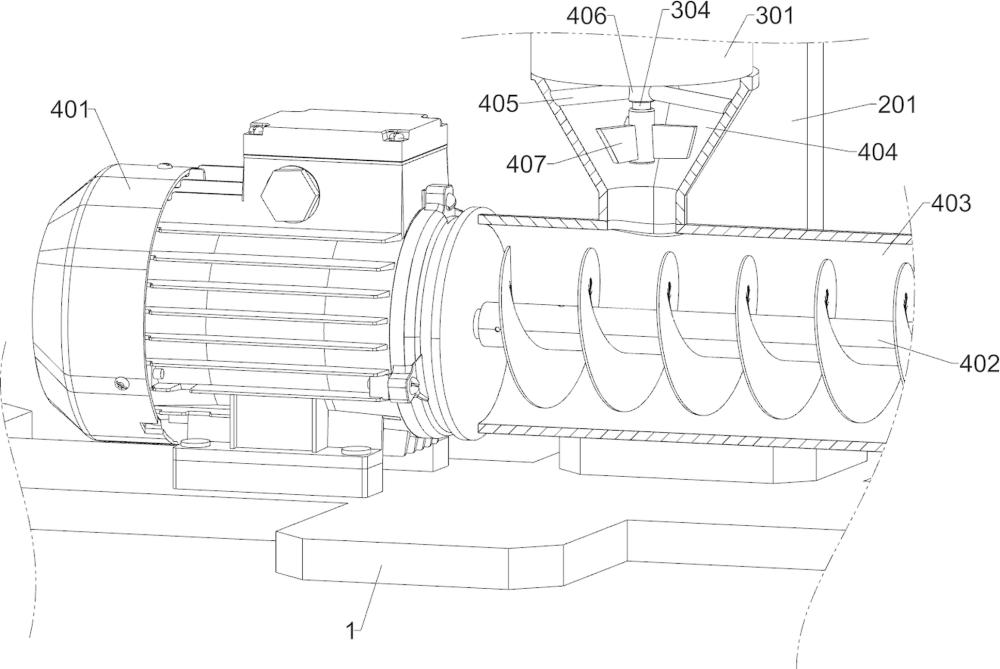

图10为本发明高强度双向塑料土工格栅的挤出设备公开的挤出系统的结构示意图

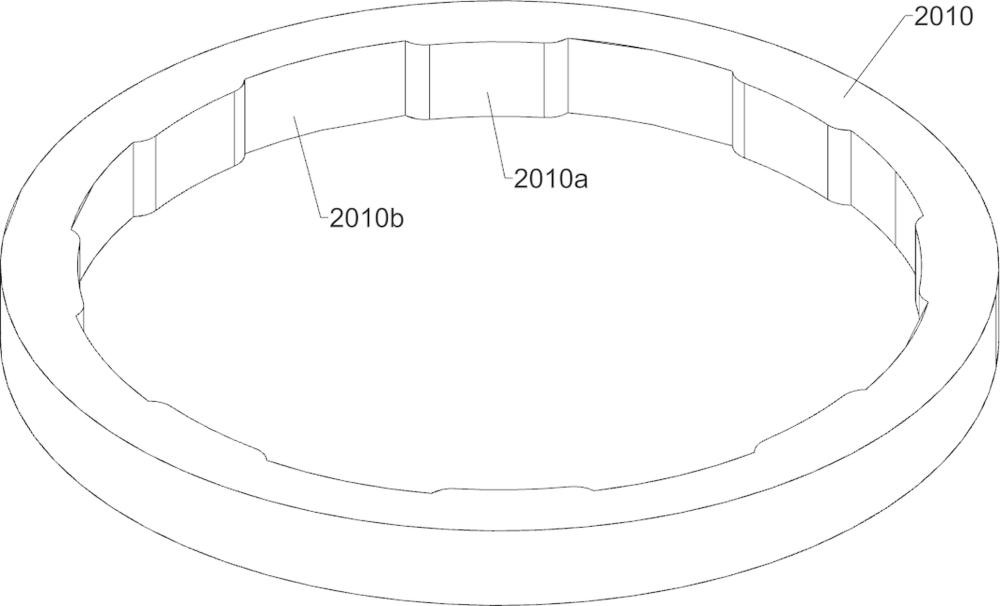

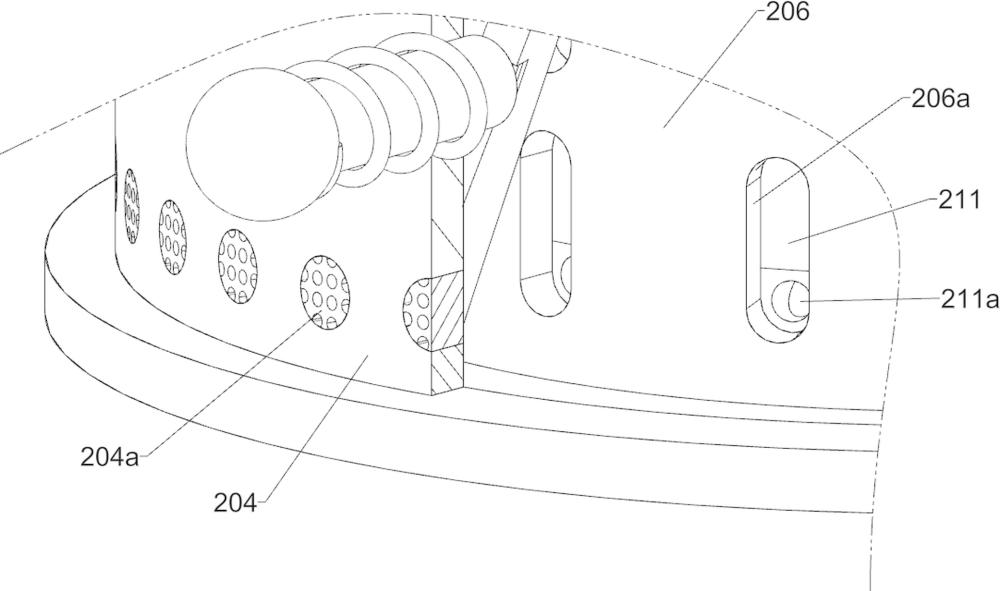

图例说明: 1 第一直安装板;101 振动筛;102 破碎机;103 第一收集箱;104 第二收集箱;105 第二直安装板;106 第一送料筒;107 鼓风机;108 连接管;201 L型安装板;202 第一入料筒;203 第一壳体;204 转动筒;205 第二壳体;206 出料箱;207 安装壳;208 第一电机;209 第一螺旋送料推杆;2010 环形导向轨;2011 连接杆;2012 弧形刮板;2013 球形块;2014 第二电机;2015 第一齿轮;2016 第二齿轮;2017 第三齿轮;2018 压缩弹簧;211 环形送风件;301 第三壳体;302 隔热板;303 第三电机;304 连接轴;305 加热轮;306 螺旋加热片;401 第四电机;402 第二螺旋送料推杆;403 第二送料筒;404 第二入料筒;405 支撑杆;406 环形套;407 搅拌扇叶;204a 第一出风孔;206a 出料孔;2010a 齿状部;2010b 槽状部;211a 第二出风孔。
----摘录自“国家知识产权局网站”
