| 为适应工程对土工格室性能的需求，拓展土工格室的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格室技术推广与应用，增进技术人员对土工格室产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年9月份协会会员单位授权的土工格室相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利

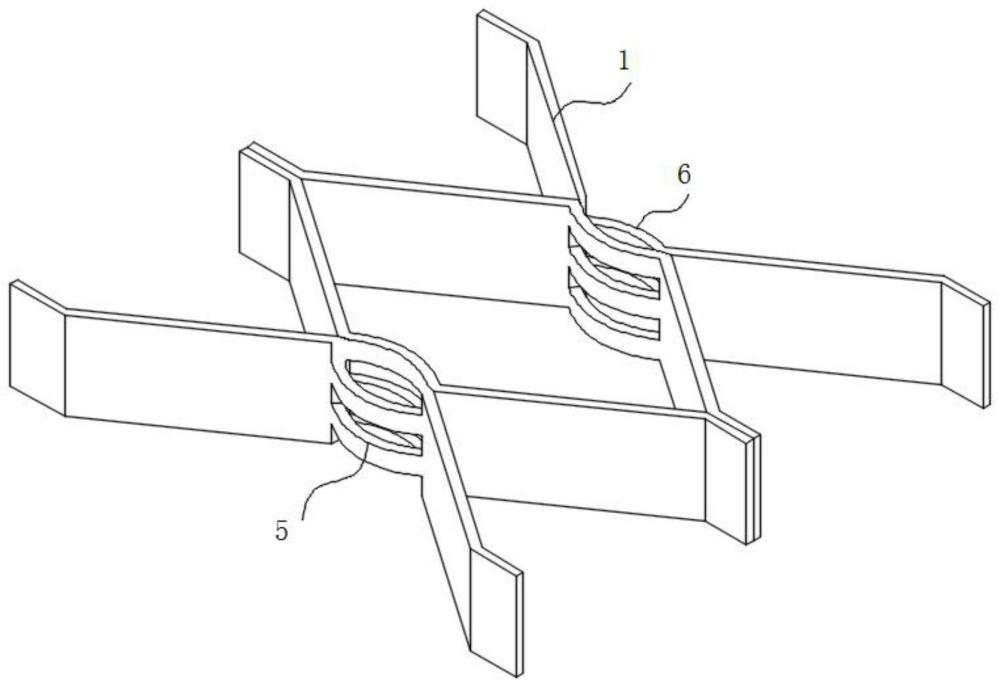

1 发明名称：一种土工格室连接件及土工格室申请号：CN202310653420.9 公开号：CN116815730A 授权公告日：2023.09.29 专利权人：安徽中路工程材料有限公司 本发明属于土木格室技术领域，特别涉及一种土工格室连接件及土工格室，该连接件包括筋带和中间插键，所述中间插键两侧均设置有若干个卡销，且中间插键两侧的卡销分布为错开设置，所述中间插键一侧开销位于另一侧相邻两个卡销之间的位置设置，该连接件还包括两个L形紧固件，两个所述L形紧固件分为两部分设置，分别为底板部分和锁套部分，所述锁套部分表面开设有与卡销相匹配的锁槽，所述底板部分表面靠近一端表面设置有凸盖，且底板位于凸盖一侧开设有卡槽。本发明通过在筋带表面开设切缝，利用中间键两侧均含有卡销，进行包裹固定的特性，增加连接件的牢固性，提高土木格室的使用寿命。

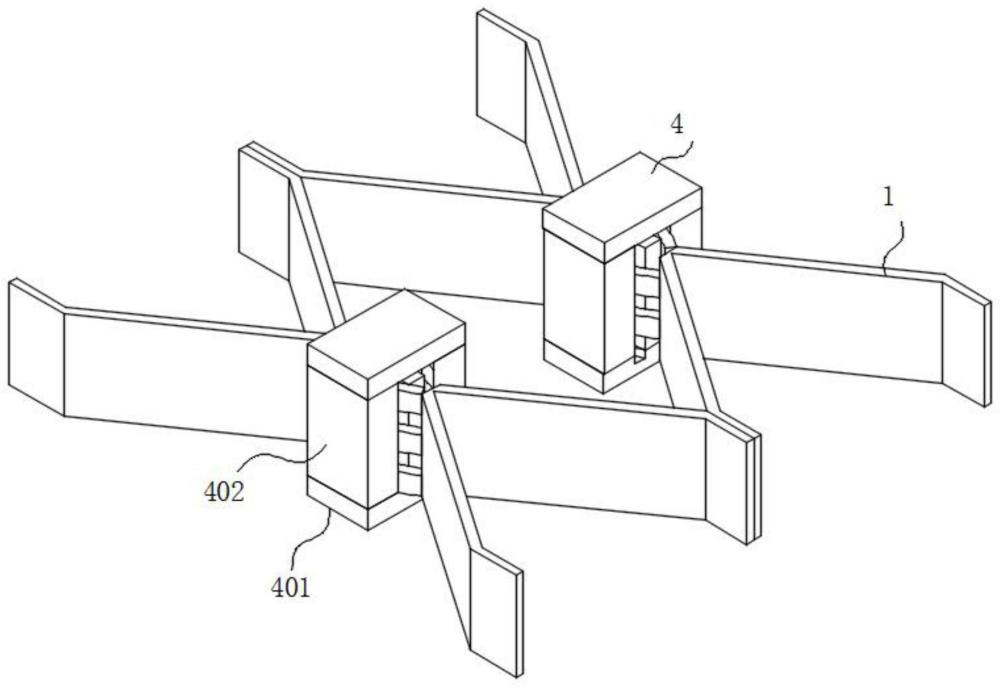

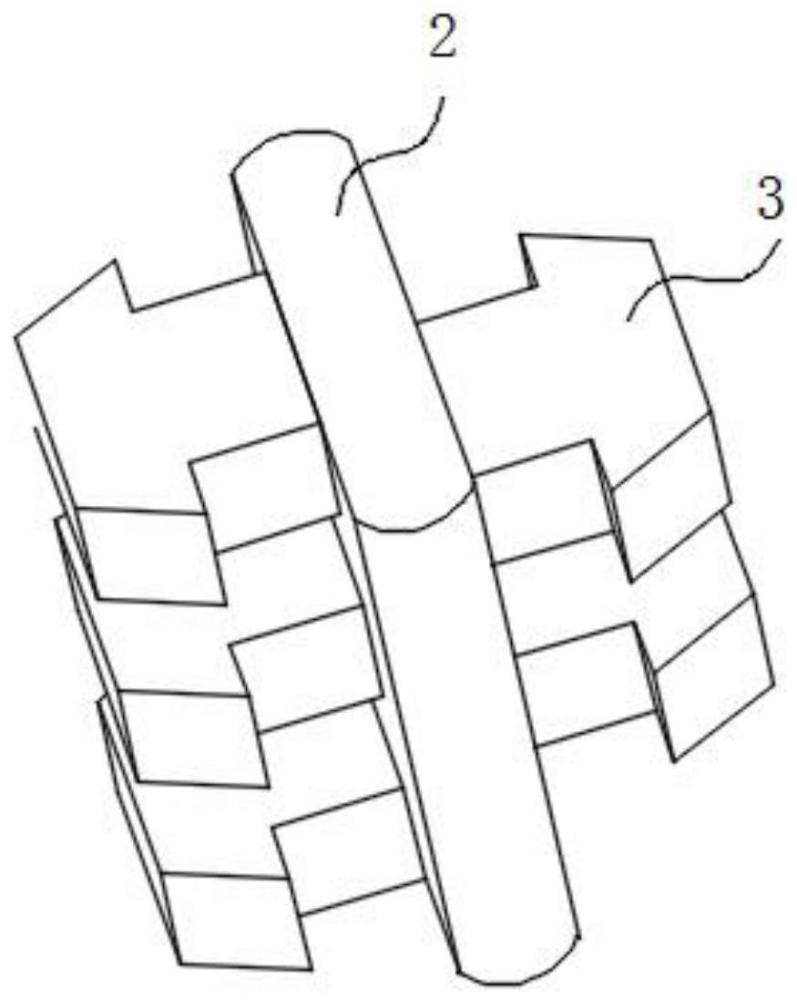

图1为本发明实施例的整体结构示意图；

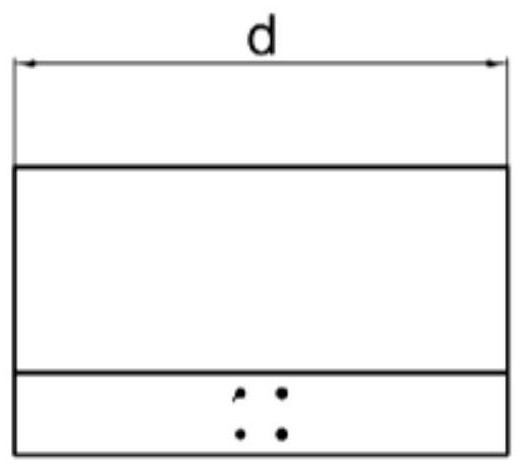

图2为本发明实施例的筋带结构示意图；

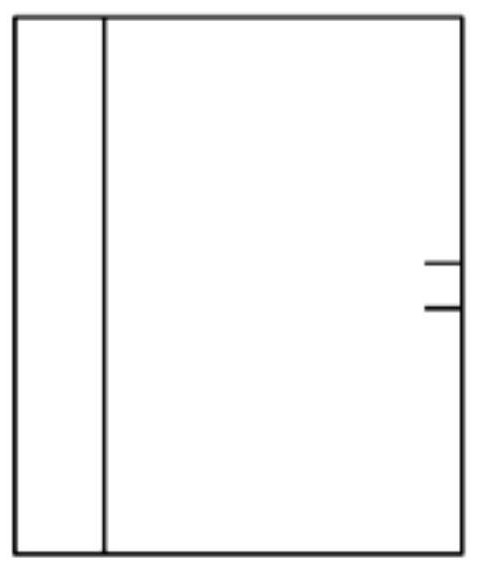

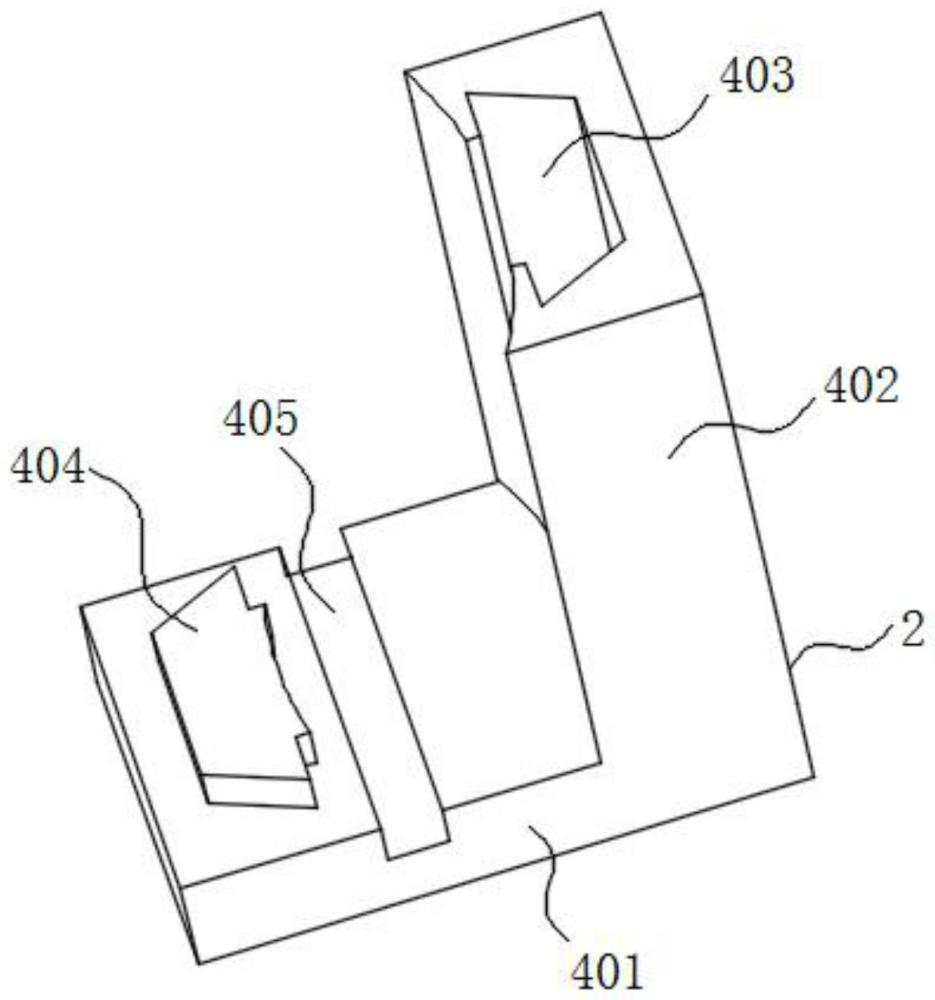

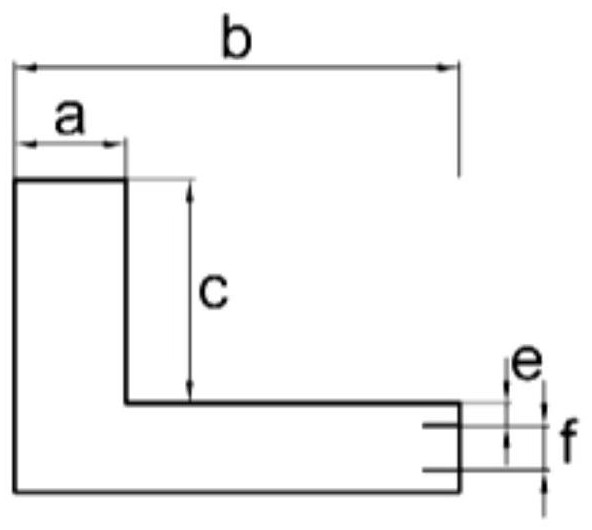

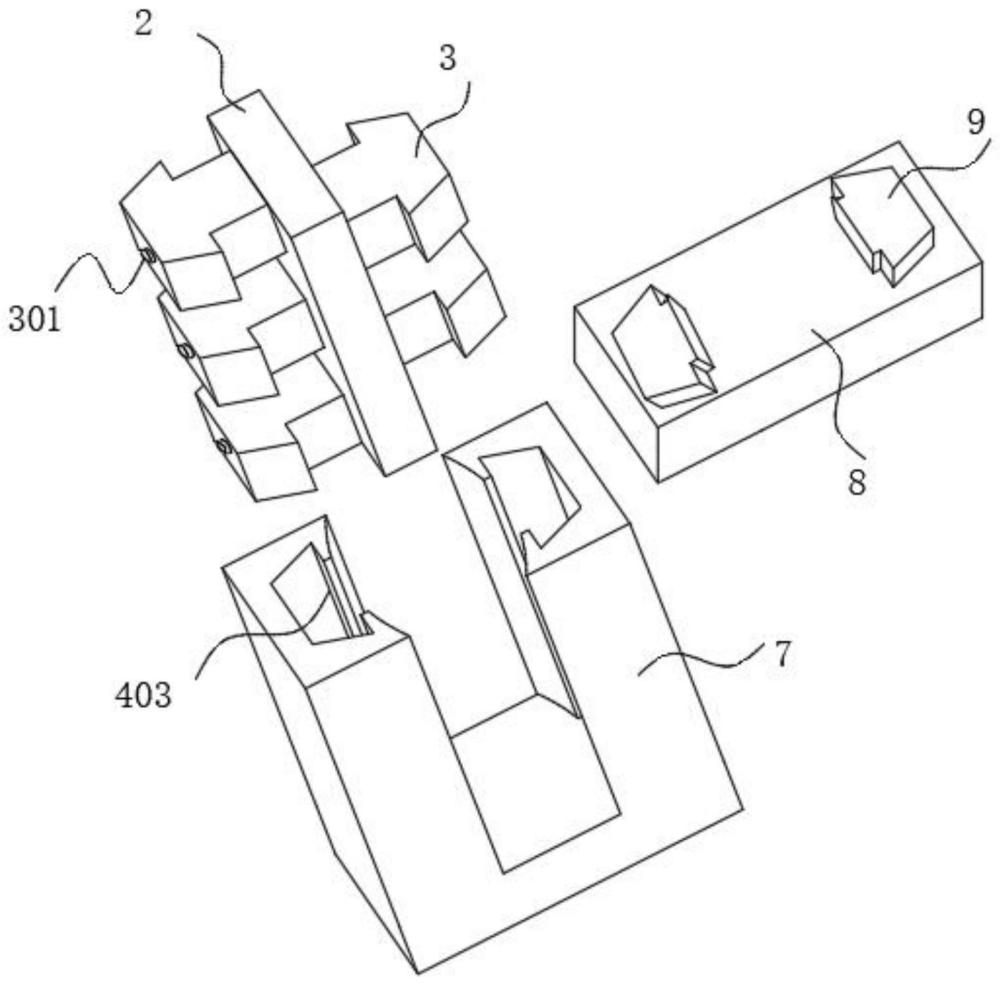

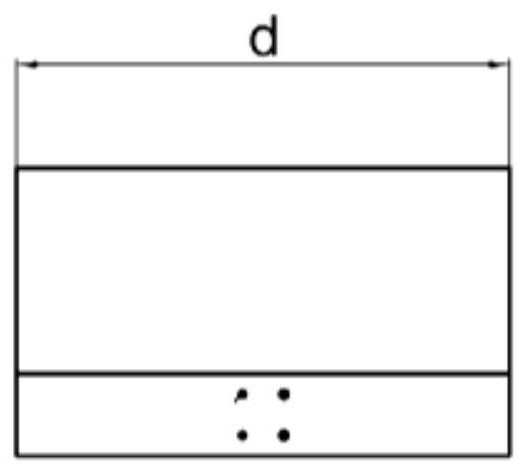

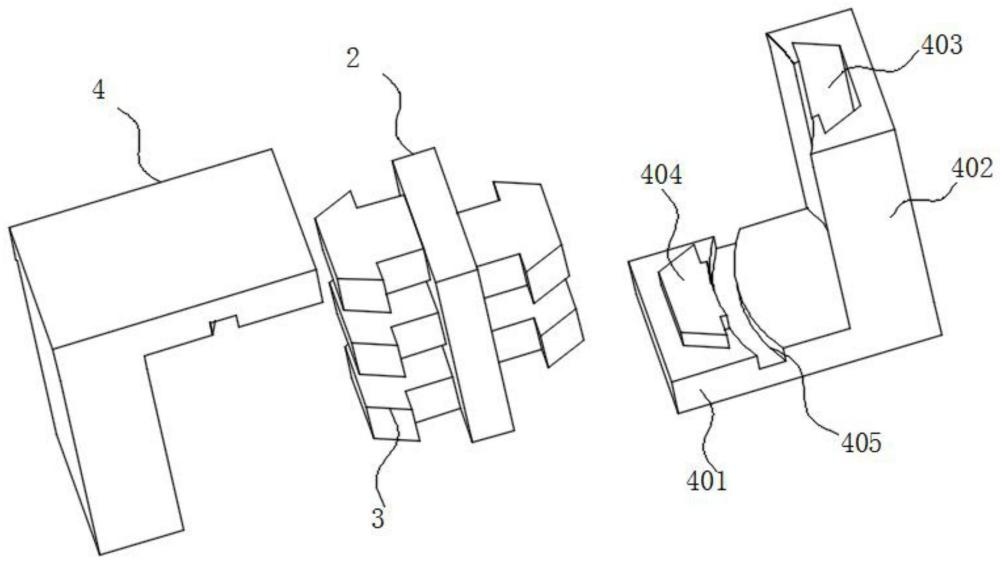

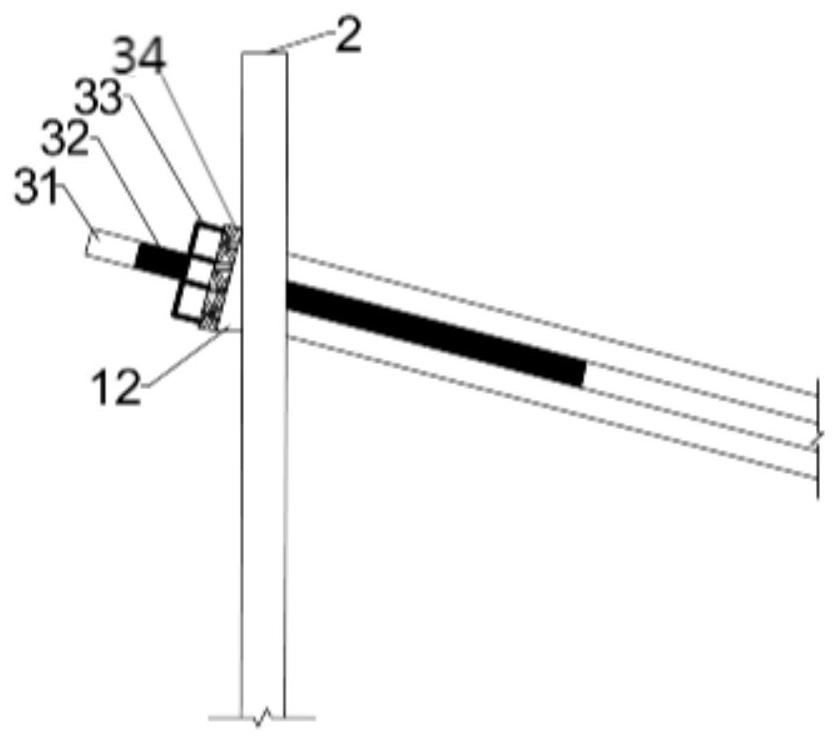

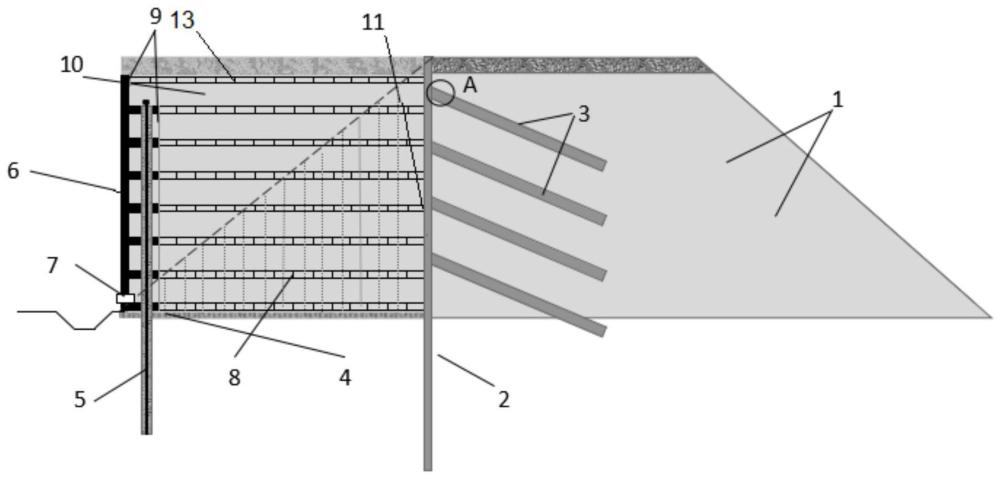

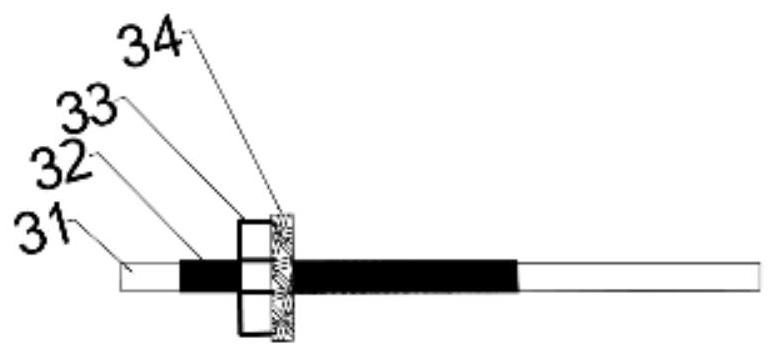

 图3为本发明实施例的L形紧固件结构示意图；  图4为本发明实施例的U形紧固件结构示意图；  图5为本发明实施例的实施例3结构示意图；  图6为本发明实施例的实施例4结构示意图 图例说明： 1 筋带；2 中间插键；3 卡销；301 凸点；4 L形紧固件；401 底板部分；402 锁套部分；403 锁槽；404 凸盖；405 卡槽；5 切缝；6 分切条；7 U形紧固件；8 封盖；9 凸块。 2 发明名称：一种公路加宽路基结构、加宽道路及其施工方法 申请号：CN202310739319.5 公开号：CN116815571A 授权公告日：2023.09.29 专利权人：石家庄铁道大学; 中交一公局第五工程有限公司; 中交一公局集团有限公司 本发明公开了一种公路加宽路基结构、加宽道路及其施工方法，涉及公路施工的领域，解决了现有技术中新老路基的差异沉降、耐久性差、建筑垃圾对环境影响较大的问题。该加宽路基结构中，板桩沿道路纵向在原路基的侧面竖向设置，加强锚杆设于原路基内，加强锚杆的一端与板桩固定连接；表层土工格室设于浇筑体的上表面，内部土工格室、预应力锚杆和横向面板设于浇筑体内，表层土工格室的一端与竖向面板固定连接，表层土工格室的另一端与板桩固定连接，内部土工格室的一端与与板桩固定连接，内部土工格室的另一端与横向面板的一端固定连接，预应力锚杆沿道路的竖向贯穿横向面板。本发明可用于道路的加宽施工。  图1为本发明实施例一提供的加宽路基结构的结构示意图；  图2为图1的A放大图；  图3为本发明实施例一提供的加宽路基结构中加强锚杆的端部示意图；  图4a为本发明实施例一提供的加宽路基结构中L型面板的主视图；  图4b为本发明实施例一提供的加宽路基结构中L型面板的侧视图；

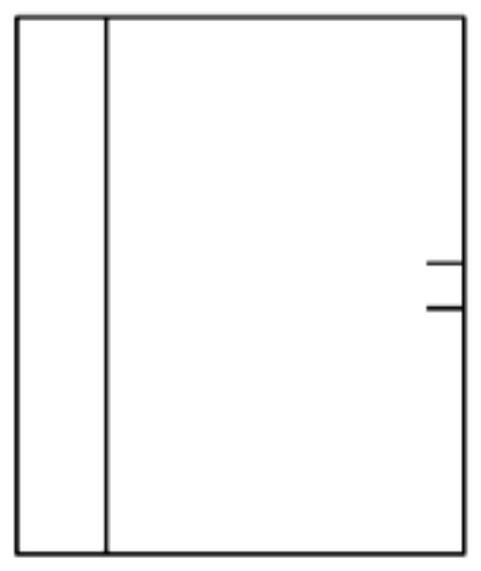

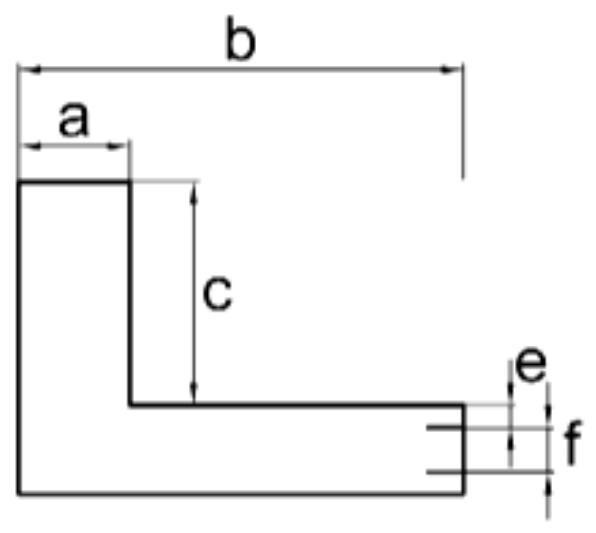

图4c为本发明实施例一提供的加宽路基结构中L型面板的俯视图；

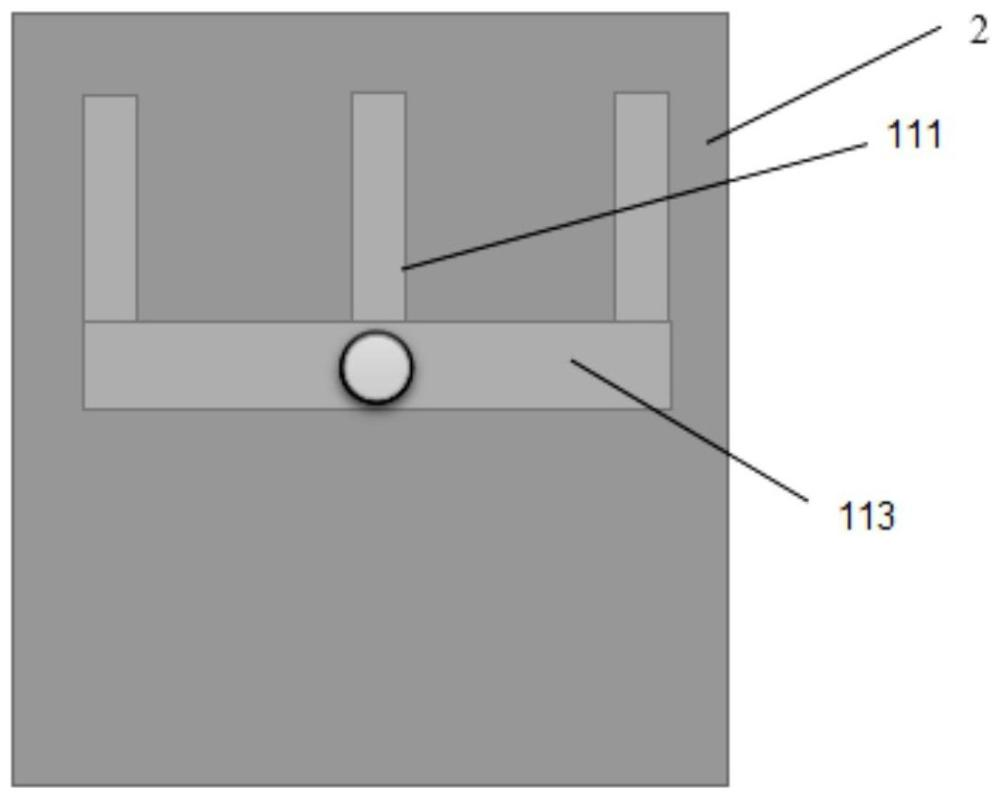

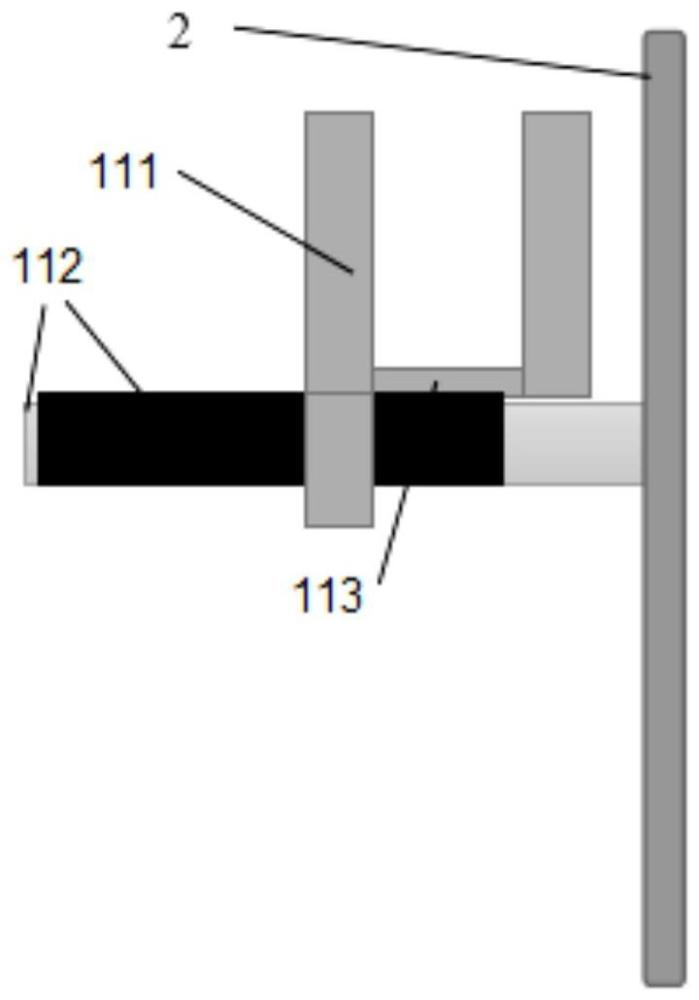

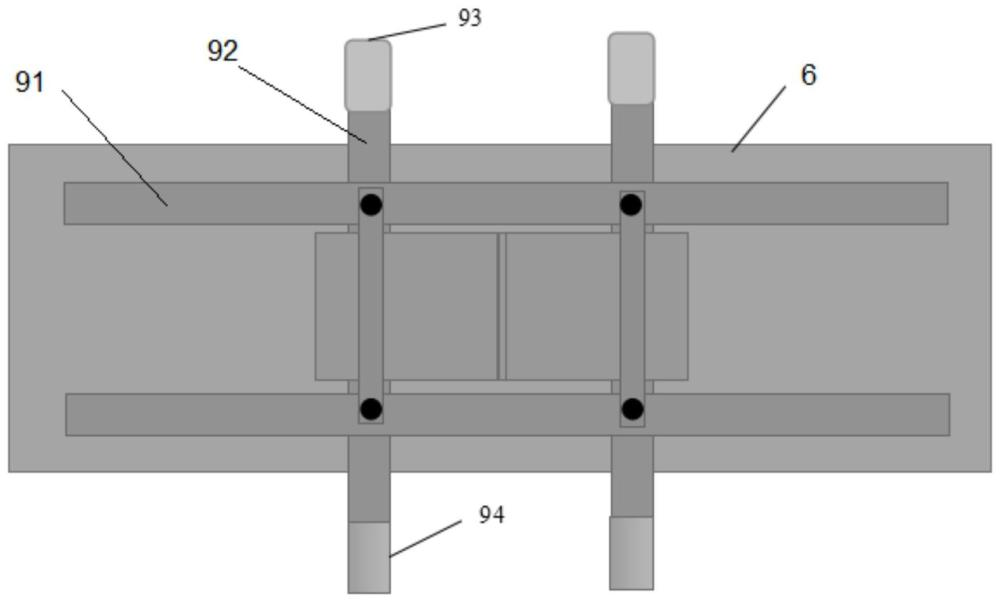

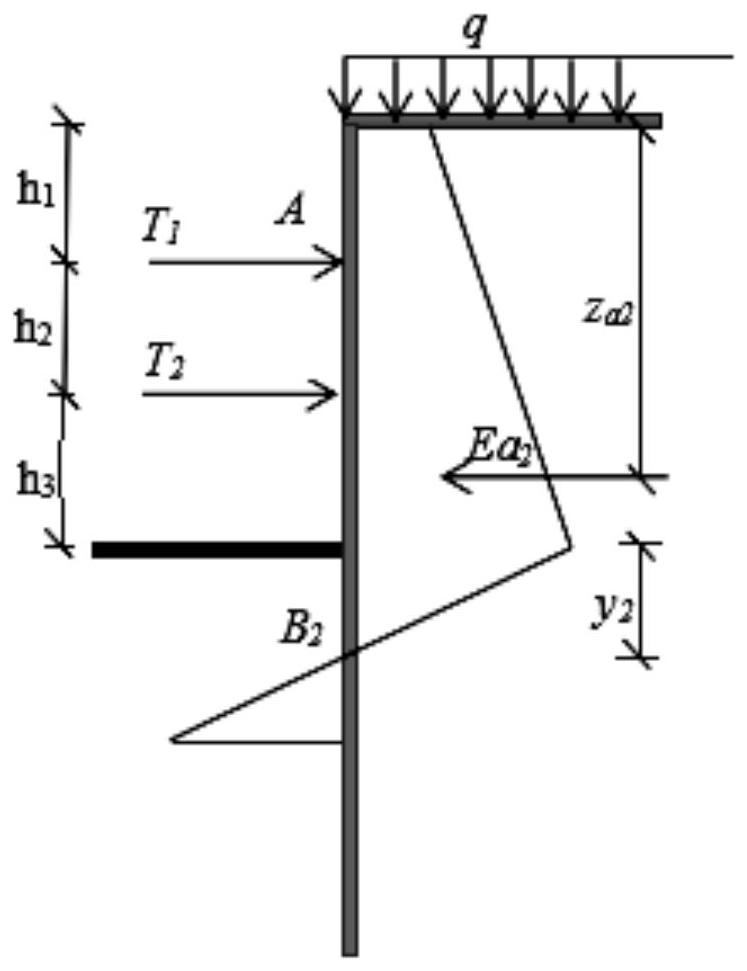

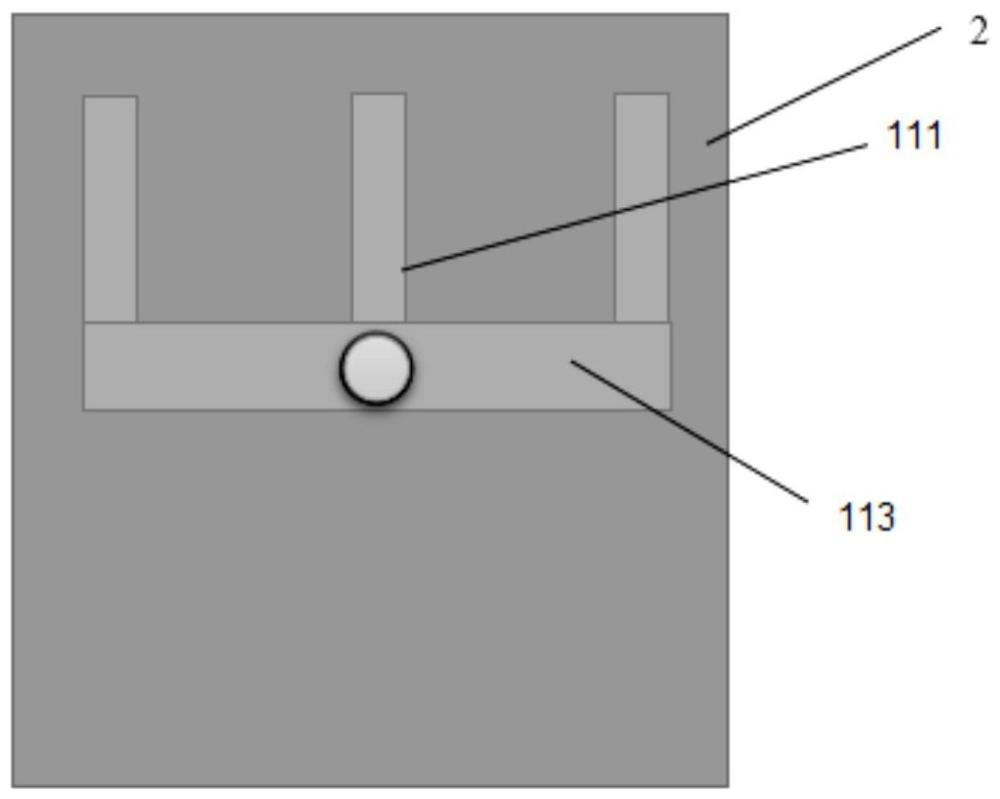

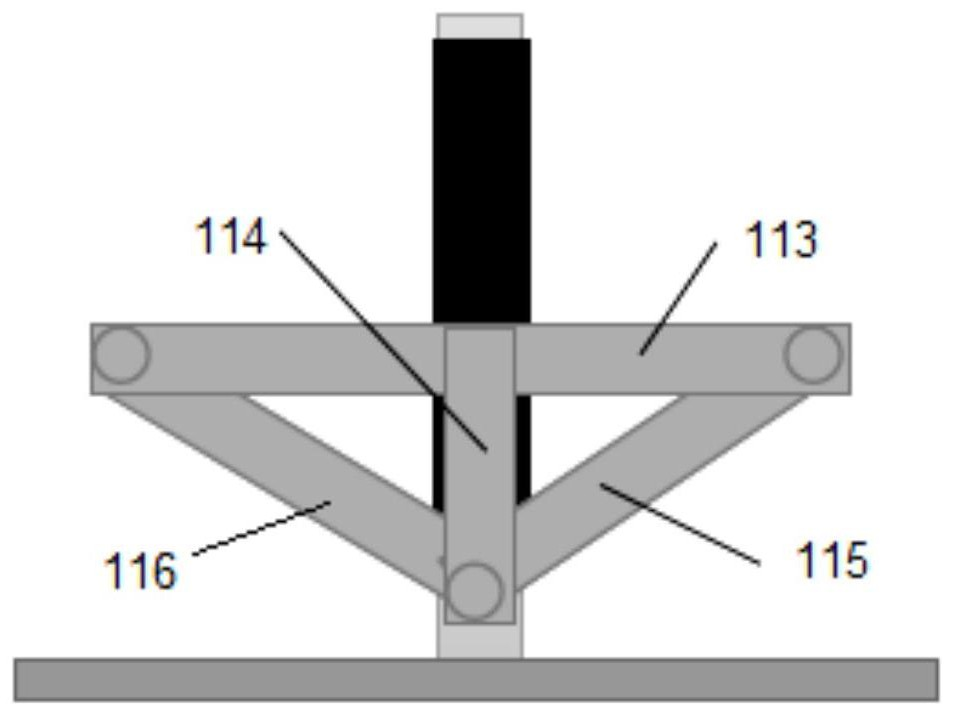

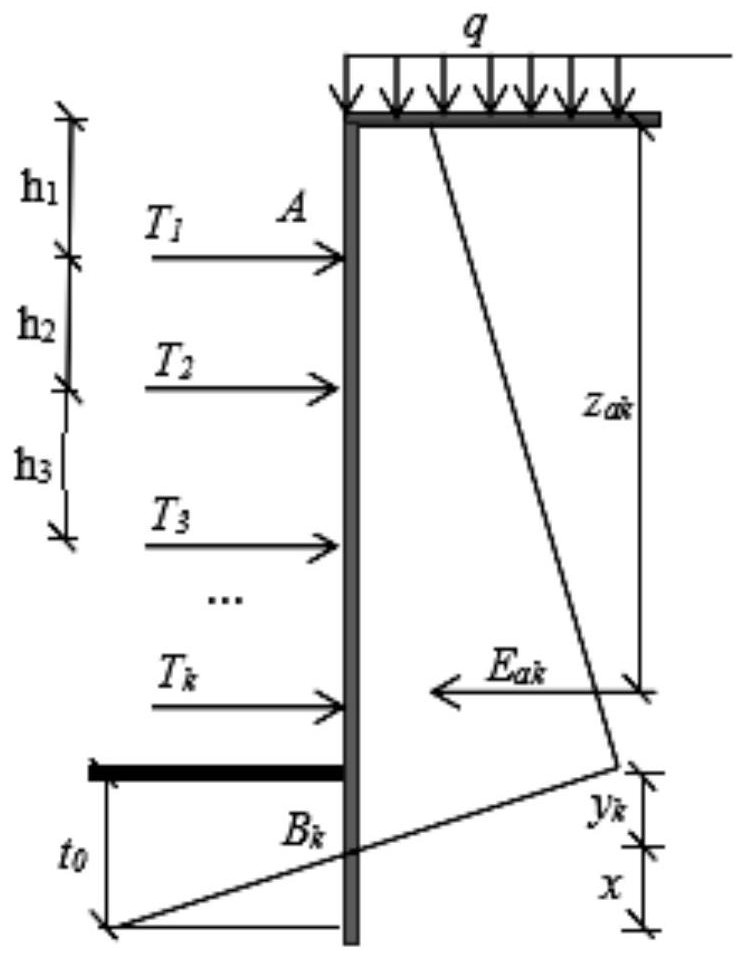

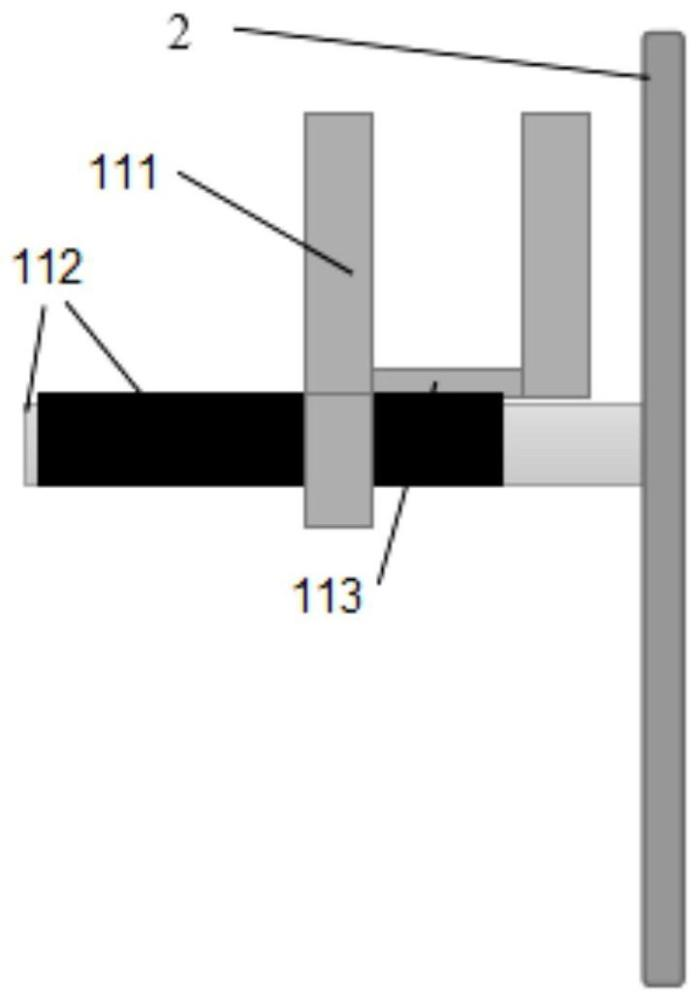

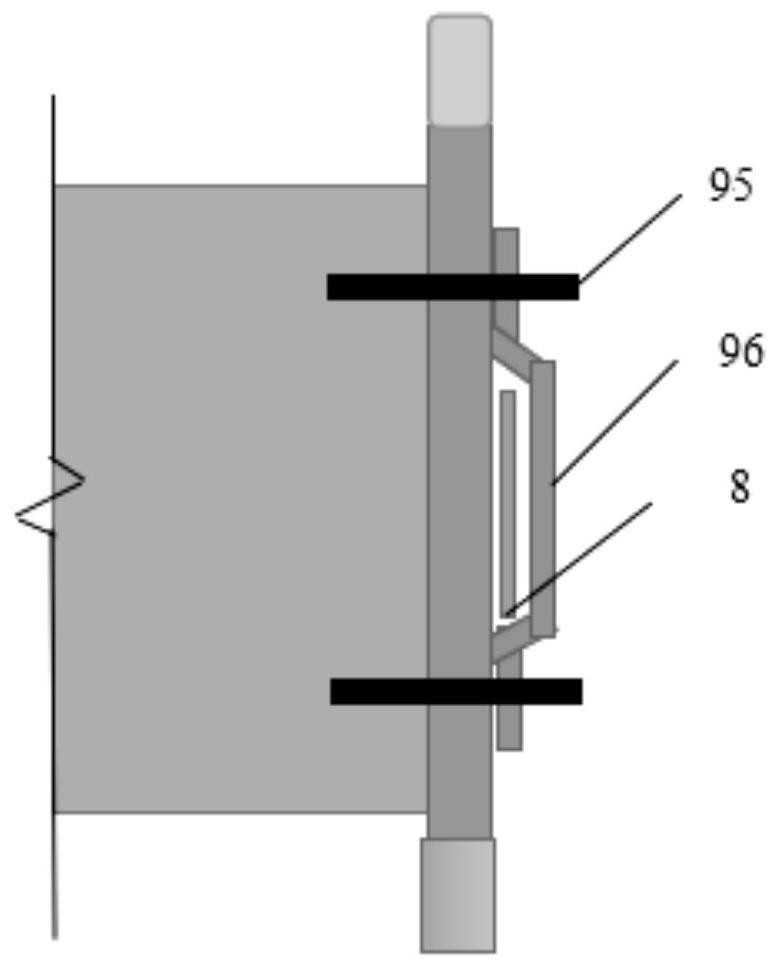

 图5a为本发明实施例一提供的加宽路基结构中面板连接组件的主视图；  图5b为本发明实施例一提供的加宽路基结构中面板连接组件的侧视图；  图6a为本发明实施例一提供的加宽路基结构中板桩连接组件的主视图；  图6b为本发明实施例一提供的加宽路基结构中板桩连接组件的侧视图；  图6c为本发明实施例一提供的加宽路基结构中板桩连接组件的俯视图；  图7a为本发明实施例三提供的加宽路基结构的施工方法中第一层拉锚阶段的受力分析图；  图7b为本发明实施例三提供的加宽路基结构的施工方法中第二层拉锚阶段的受力分析图；  图7c为本发明实施例三提供的加宽路基结构的施工方法中第k层拉锚阶段的受力分析图。 图例说明：1-原路基；2-板桩；3-加强锚杆；31-加强杆体；32-套管；33-螺母；34-托盘；4-防水膜；5-预应力锚杆；6-L型面板；7-单向泄水管；8-内部土工格室；9-面板连接组件；91-横肋；92-竖肋；93-套筒；94-面板螺纹杆；95-螺栓；96-土工格夹；10-浇筑体；11-板桩连接组件；111-连接柱；112-板桩螺纹杆；113-水平连接板；114-竖向连接板；115-第一斜向连接板；116-第二斜向连接板；12-三角挡板；13-表层土工格室。 3 发明名称：一种用于土工格室的限位固定装置 申请号：CN202310986203.1 公开号：CN116770805A 授权公告日：2023.09.19 专利权人：安徽徽风新型合成材料有限公司 本发明涉及一种用于土工格室的限位固定装置，包括固定插杆，所述固定插杆的内部开设有空腔，所述空腔的底部设置有用于防止固定插杆从土里脱离的固定机构，所述空腔的中部设置有用于提高土壤稳定性的注料机构；在第二活塞移动至若干个出料孔的下方后，由于第一活塞与第二活塞之间区域内的气压影响，使得稀释后的土壤固化剂先从若干个出料孔喷出，对固定插杆周围的土壤喷射，在气压降低后，稀释后的土壤固化剂从若干个出料孔内流出，沿着固定插杆的外壁对其下方的土壤进行浸湿，配合外部压土工装对固定插杆周围的土壤压实，避免出现土壤松散导致固定插杆从土壤内抽离的情况，从而提高了固定插杆的稳定性。

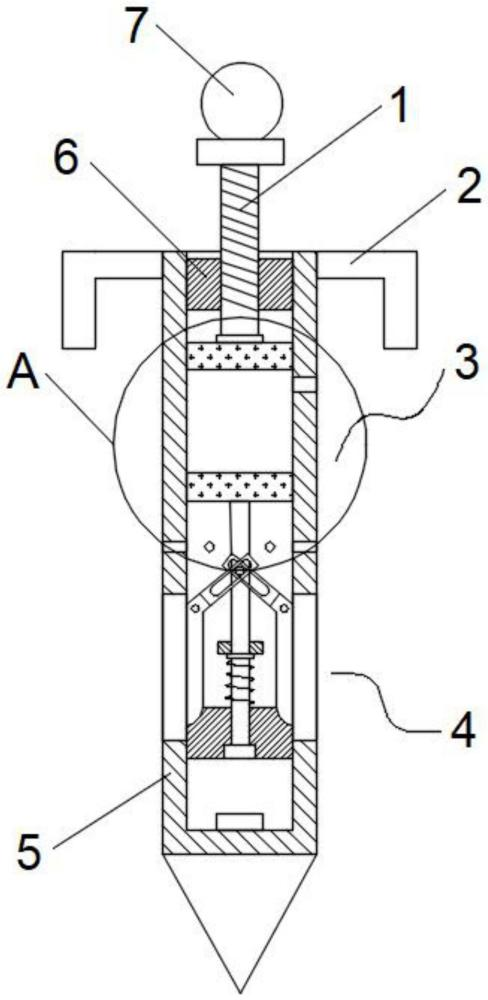

图1为本发明整体结构剖面图；

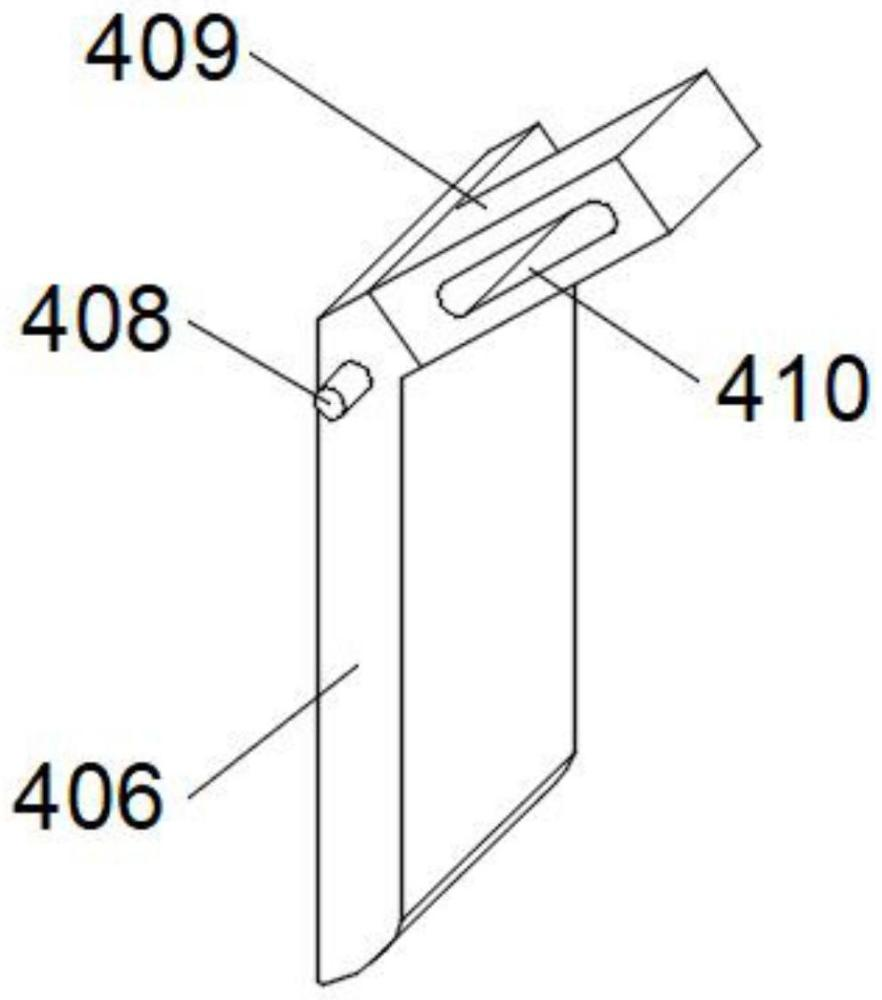

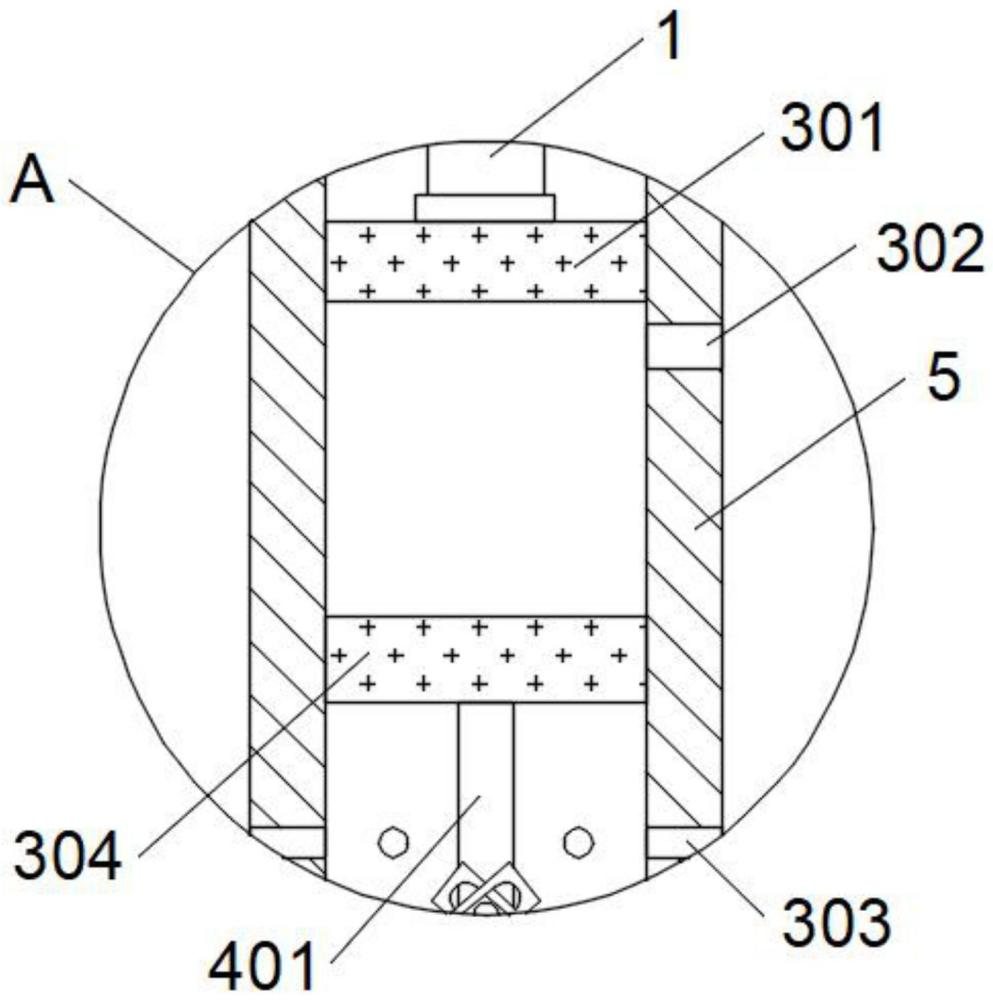

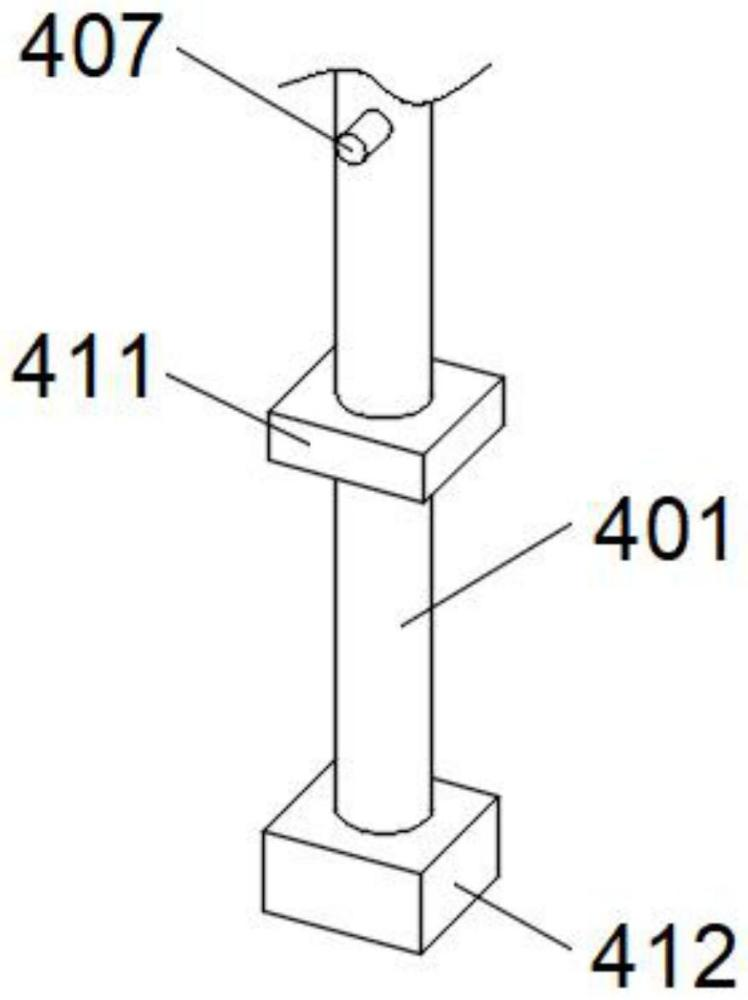

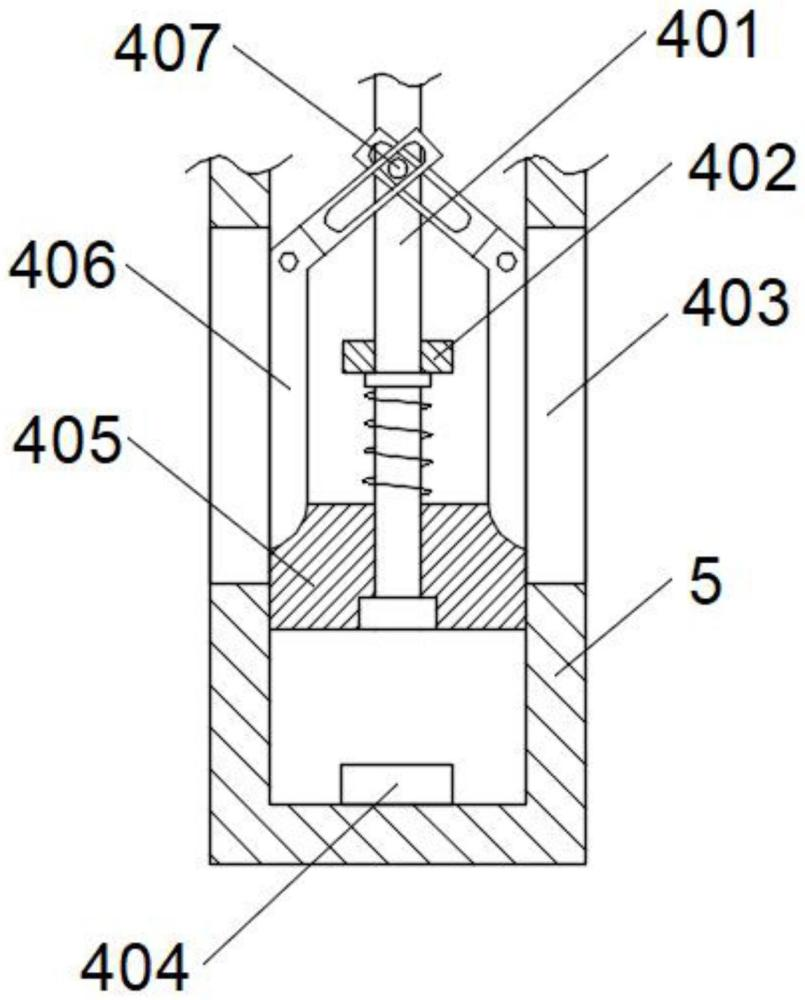

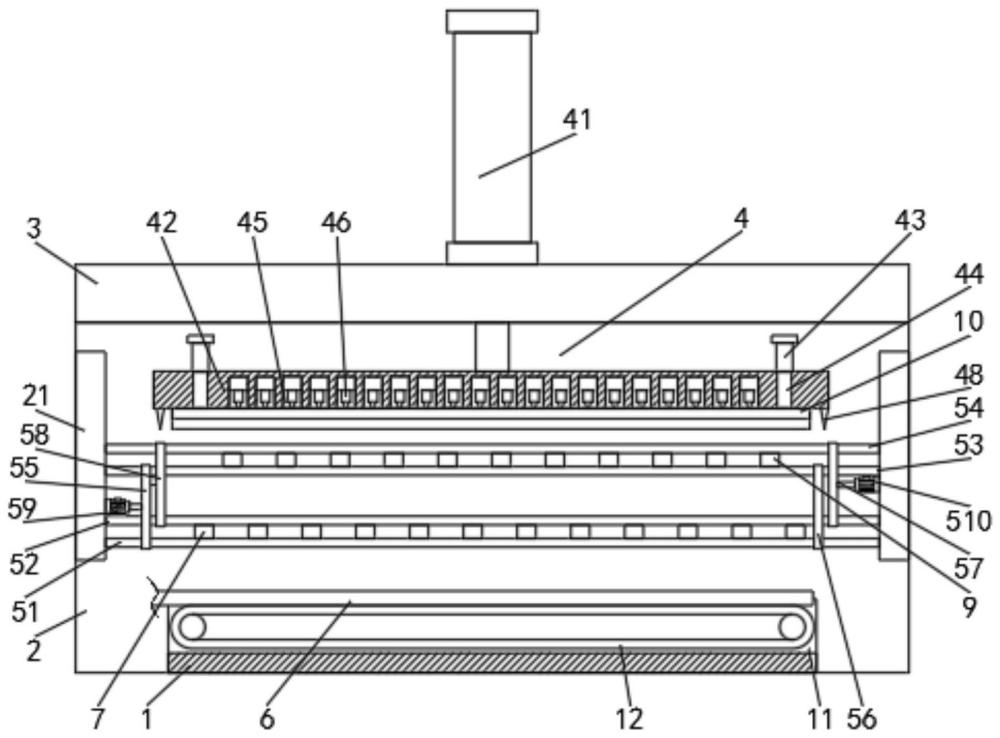

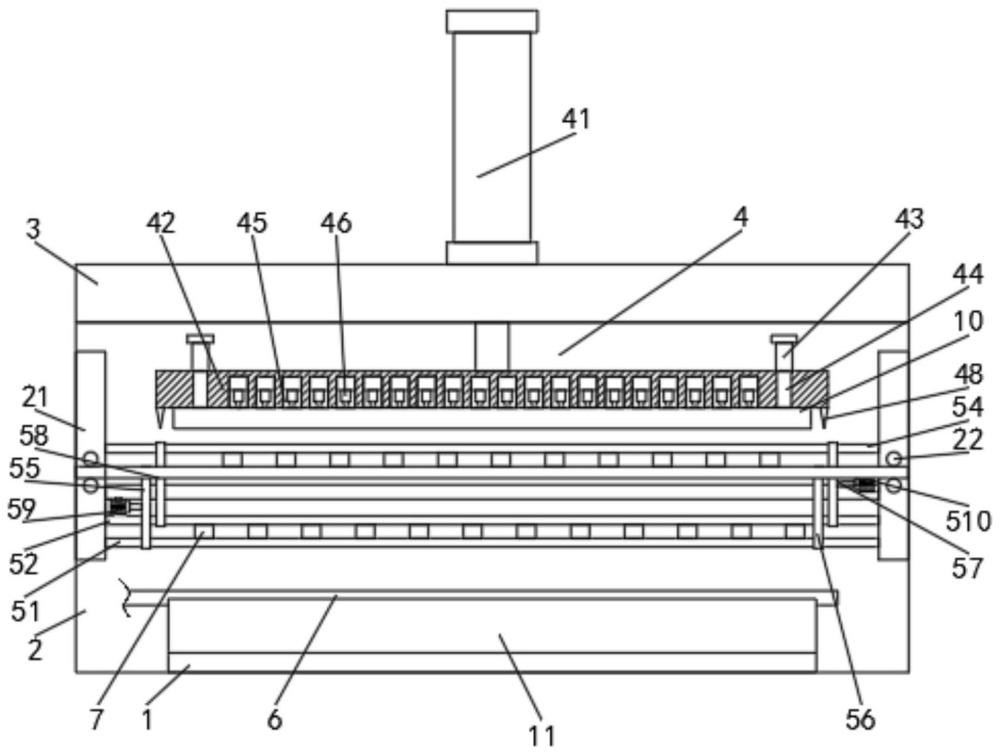

 图2为本发明固定机构结构示意图；  图3为本发明翻转单元结构立体示意图；  图4为本发明传动杆处的结构立体示意图；  图5为本发明图1中A处结构放大图。 图例说明：1、螺纹杆；2、限位钩；3、注料机构；4、固定机构；5、固定插杆；6、固定块；7、旋钮；301、第一活塞；302、进料孔；303、出料孔；304、第二活塞；401、传动杆；402、限位板；403、开口；404、铁板；405、固定座；406、卡板；407、拨杆；408、销轴；409、翻转板；410、滑槽；411、挡板；412、磁铁块。 4 发明名称：用于土工格室生产的焊接机 申请号：CN202310972624.9 公开号：CN116728794A 授权公告日：2023.09.12 专利权人：安徽徽风新型合成材料有限公司 本发明公开了用于土工格室生产的焊接机，包括底板，底板的上方设置有传送带，传送带上设置有第一片材底板的一侧设置有安装箱，安装箱的顶部设置有顶板，顶板上设置有按压结构，气缸的输出端穿设顶板并设置有按压板，按压板的底部设置有若干超声波焊接头；按压板的底部设置有垫条切刀，按压板底部两侧设置有片材切刀；安装箱表面设置有进料结构，安装箱表面可转动的设置有若干转动辊，两两转动辊之间设置有若干垫条，若干转动辊之间传动连接，两侧安装板之间设置有第二片材，按压板底面可吸附设置有第三片材；不同组转动辊之间通过链条传动，从而使两侧电机能够通过链条带动同组转动辊以不同方向进行转动，从而完成对垫条的出料。  图1是本发明用于土工格室生产的焊接机的结构示意图；  图2是本发明用于土工格室生产的焊接机的结构示意图；

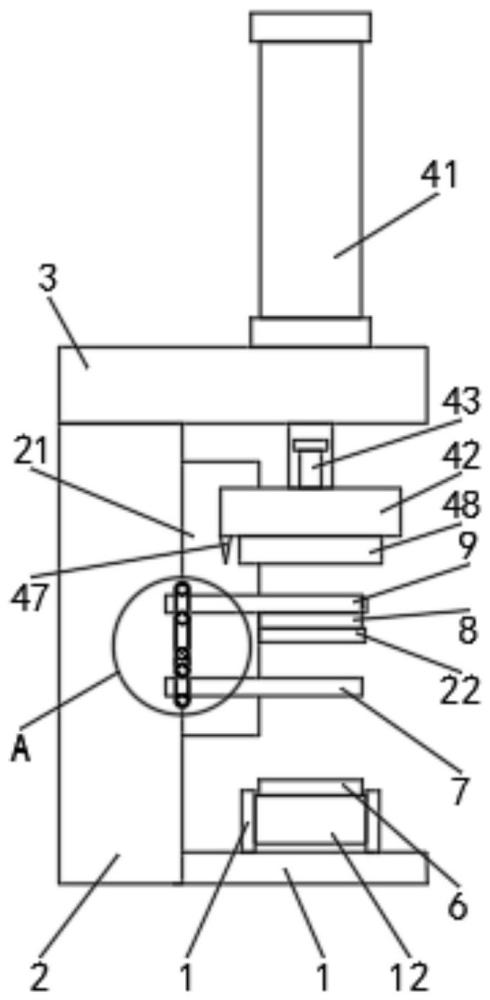

图3是本发明用于土工格室生产的焊接机的侧面示意图；

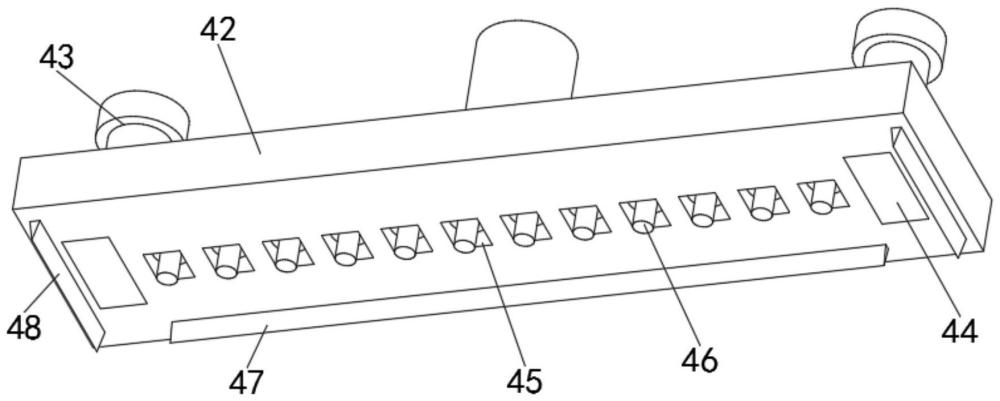

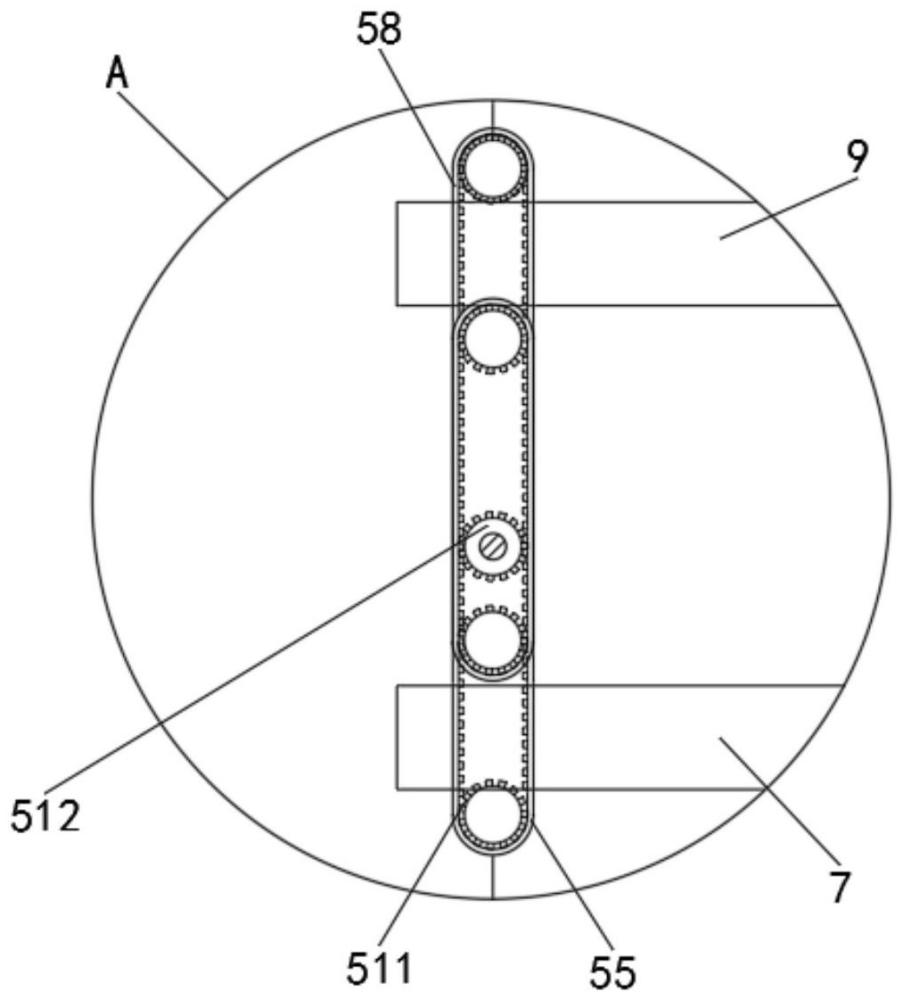

 图4是本发明用于土工格室生产的焊接机的局部放大图；  图5是本发明按压板的结构示意图；

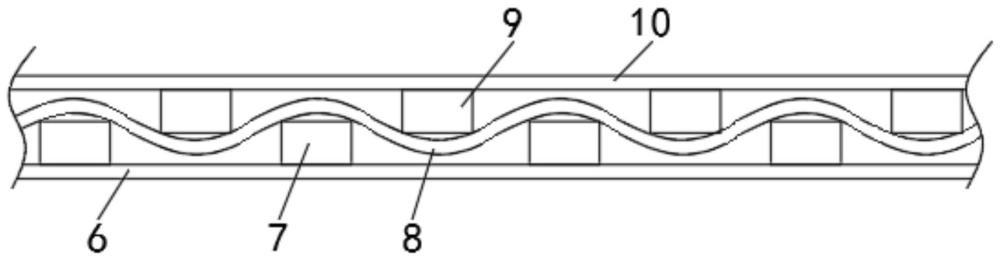

图6是本发明土工格室焊接后的结构示意图。
图例说明：1、底板；11、挡板；12、传送带；2、安装箱；21、安装板；22、驱动辊；3、顶板；4、按压结构；41、气缸；42、按压板；43、真空泵；44、吸附槽；45、安装槽；46、超声波焊接头；47、片材切刀；48、垫条切刀；5、进料结构；51、第一转动辊；52、第二转动辊；53、第三转动辊；54、第四转动辊；55、第一传动链条；56、第一从动链条；57、第二传动链条；58、第二从动链条；59、第一电机；510、第二电机；511、传动齿轮；512、驱动齿轮；6、第一片材；7、第一垫条；8、第二片材；9、第二垫条；10、第三片材。 5 发明名称：一种路基的加宽方法 申请号：CN202310739365.5 公开号：CN116676824A 授权公告日：2023.09.01 专利权人：石家庄铁道大学; 中交一公局第五工程有限公司; 中交一公局集团有限公司 本发明公开了一种路基的加宽方法，涉及公路施工的领域，解决了现有技术中新老路基的差异沉降、耐久性差、建筑垃圾对环境影响较大的问题。该方法包括板桩打入至嵌入深度，开挖原路基，打入加强锚杆；摆放L型面板，铺设内部土工格室；摆放最上层的L型面板；对预应力锚杆进行张拉作业，待张拉完成后，对预应力锚杆的固定端进行锁定；铺设表层土工格室，完成加宽路基结构的施工。本发明可用于道路的加宽施工。  图1为本发明实施例一提供路基的加宽方法中加宽路基结构的结构示意图；  图2为图1的A放大图；  图3为本发明实施例一提供的路基的加宽方法中加强锚杆的端部示意图；  图4a为本发明实施例一提供的路基的加宽方法中L型面板的主视图；
图4b为本发明实施例一提供的路基的加宽方法中L型面板的侧视图；
图4c为本发明实施例一提供的路基的加宽方法中L型面板的俯视图；
 图5a为本发明实施例一提供的路基的加宽方法中面板连接组件的主视图；  图5b为本发明实施例一提供的路基的加宽方法中面板连接组件的侧视图；  图6a为本发明实施例一提供的路基的加宽方法中板桩连接组件的主视图；
图6b为本发明实施例一提供的路基的加宽方法中板桩连接组件的侧视图；
 图6c为本发明实施例一提供的路基的加宽方法中板桩连接组件的俯视图；

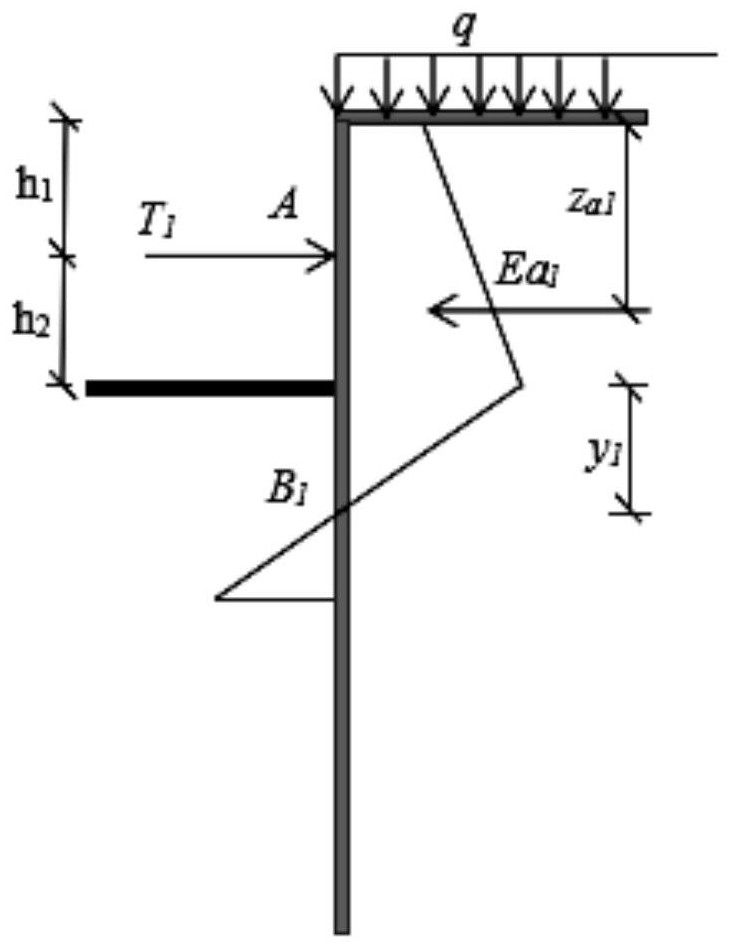

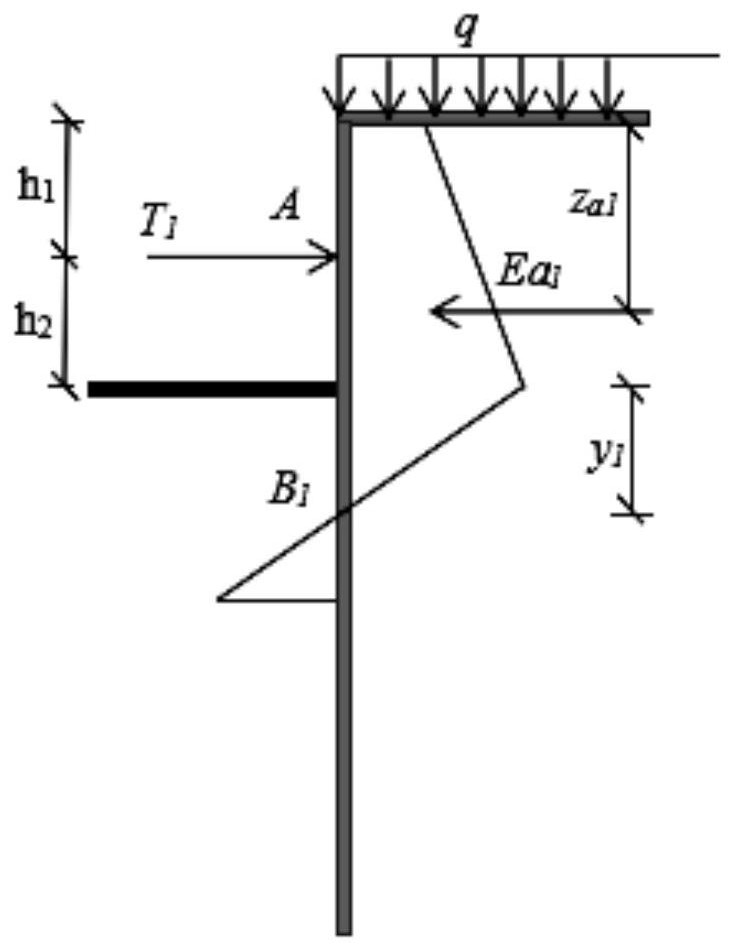

图7a为本发明实施例一提供的路基的加宽方法中第一层拉锚阶段的受力分析图；
图7b为本发明实施例一提供的路基的加宽方法中第二层拉锚阶段的受力分析图；
图7c为本发明实施例一提供的路基的加宽方法中第k层拉锚阶段的受力分析图。
附图标记： 1-原路基；2-板桩；3-加强锚杆；31-加强杆体；32-套管；33-螺母；34-托盘；4-防水膜；5-预应力锚杆；6-L型面板；7-单向泄水管；8-内部土工格室；9-面板连接组件；91-横肋；92-竖肋；93-套筒；94-面板螺纹杆；95-螺栓；96-土工格夹；10-浇筑体；11-板桩连接组件；111-连接柱；112-板桩螺纹杆；113-水平连接板；114-竖向连接板；115-第一斜向连接板；116-第二斜向连接板；12-三角挡板；13-表层土工格室。
实用新型专利

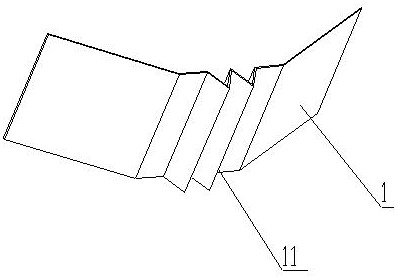

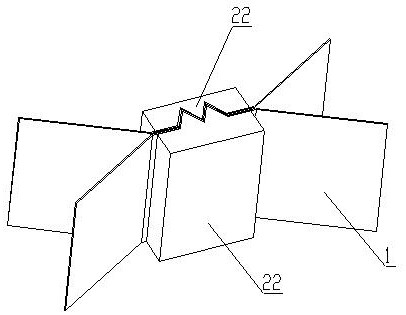

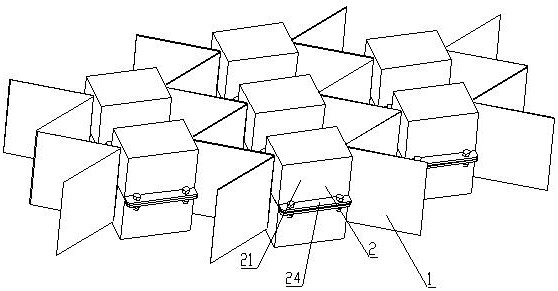

1实用新型名称： 一种土工格室 申请号：CN202320474327.7 公开号：CN219753194U 授权公告日：2023.09.26 专利权人：山东东锴工程材料有限公司 本实用新型公开了一种土工格室，涉及土工建设技术领域，技术方案为，包括格室片，设置有若干个，格室片之间相连，形成格室结构；连接部，设置在格室片上，用于格室片相连的连接结构；当格室片形成格室结构时，相邻两个格室片的连接部相贴；连接件，罩扣在两个格室片贴合的连接部外部，连接件夹持两个格室片的连接部。本实用新型的有益效果是：本方案采用在格室片上设置连接部的方式，借助连接件的组合形成土工格室。作为连接部的具体结构，则采用折弯的方式。通过这一形式，以连接件罩扣插接的方式完成连接件和连接部的组合，由连接件确保两个格室片的贴合牢固。  图1为本申请实施例1的整体结构示意图。

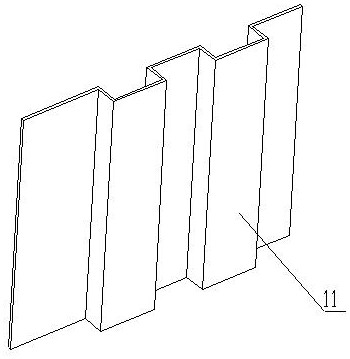

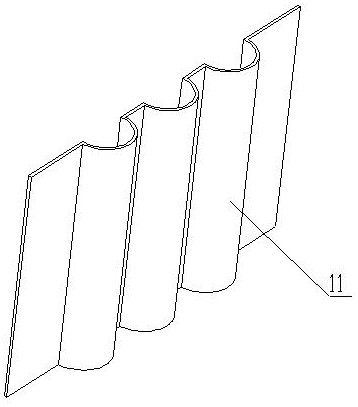

图2为本申请实施例3的连接部形式一示意图。
图3为本申请实施例3的连接部形式一俯视图。
图4为本申请实施例4的连接部形式二示意图。
图5为本申请实施例5的连接部形式三示意图。
图6为本申请实施例6的隐藏罩壳状态示意图。

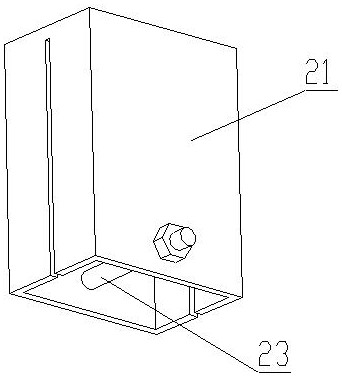

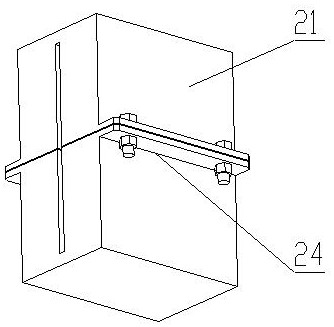

图7为本申请实施例8的罩壳结构示意图一。
图8为本申请实施例9的罩壳结构示意图二。

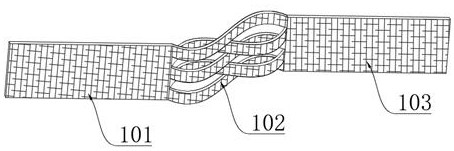

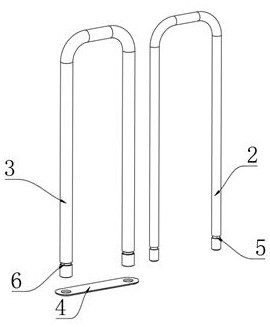

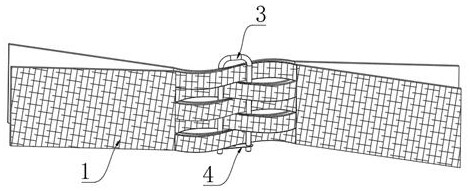

图例说明： 1、格室片；11、连接部；2、连接件；21、罩壳；22、中间件；23、底端件；24、连接结构。 2实用新型名称： 一种聚酯经编土工格室 申请号：CN202320780078.4 公开号：CN219621743U 授权公告日：2023.09.01 专利权人：安徽创皖新型材料有限公司 本实用新型公开了一种聚酯经编土工格室，涉及土工格室技术领域，包括格室片材、U型钉扣和卡接垫片，所述格室片材由第一连接段、第二连接段和第三连接段组成，其中第二连接段由多个呈波浪形的连接条组成，所述U型钉扣设置在第二连接段内，所述U型钉扣两端均开设有卡槽一，所述U型钉扣外侧热熔裹塑有U型护套，所述U型护套两端均开设有卡槽二，所述卡接垫片卡接在两个卡槽二之间。本申请提供的一种聚酯经编土工格室，制作方式简单，抗拉强度和对应伸长率良好，采用热熔裹塑工艺或镀锌工艺制备U型护套，有效实现了对U型钉扣的防护，避免U型钉扣在使用时受到腐蚀，设置卡槽二，易于实现卡接垫片与U型护套之间的连接。  图1为一种聚酯经编土工格室提供的结构示意图；  图2为一种聚酯经编土工格室提供的格室片材的结构示意图；  图3为一种聚酯经编土工格室提供的U型钉扣、U型护套和卡接垫片的结构示意图；  图4为一种聚酯经编土工格室提供的U型钉扣、U型护套和卡接垫片的爆炸视图。 图例说明： 1、格室片材；101、第一连接段；102、第二连接段；103、第三连接段；2、U型钉扣；3、U型护套；4、卡接垫片；5、卡槽一；6、卡槽二。
----摘录自“国家知识产权局网站”
