| 为适应工程对土工布性能的需求，拓展土工布的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用，增进技术人员对土工布产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年9月份协会会员单位授权的土工布相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明名称：分级过滤防淤堵高强度土工布的同步复合织造系统及方法申请号：CN202210593557.5 公开号：CN115012075B 授权公告日：2023.09.19 专利权人：杭州申联宝塑实业有限公司 本发明公开了分级过滤防淤堵高强度土工布的同步复合织造系统及方法，包括混棉机；梳理装置；复合装置；针刺装置；输送装置；回卷装置，混棉机内部设置有多个料仓，料仓的进料口位置设置有开松机构，开松机构包括T型进料管与防护罩，防护罩与T型进料管的表面滑动连接，T型进料管的左侧滑动连接有前后两个滑杆，两个滑杆均贯穿T型进料管并延伸至T型进料管的右侧，本发明涉及土工布生产技术领域。该能分级过滤防淤堵高强度土工布的同步复合织造系统及方法通过启动输入电机，使得凸轮转动并与连接板接触，并在振动弹簧的配合下使得分散辊可以左右振动，从而对进入到T型进料管中的原料进行分散均分。

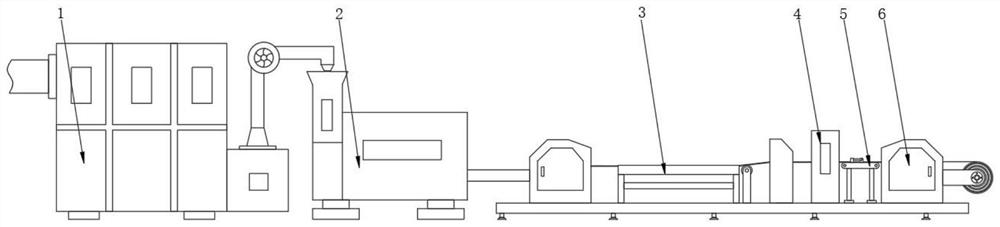

图1为本发明的外观示意图

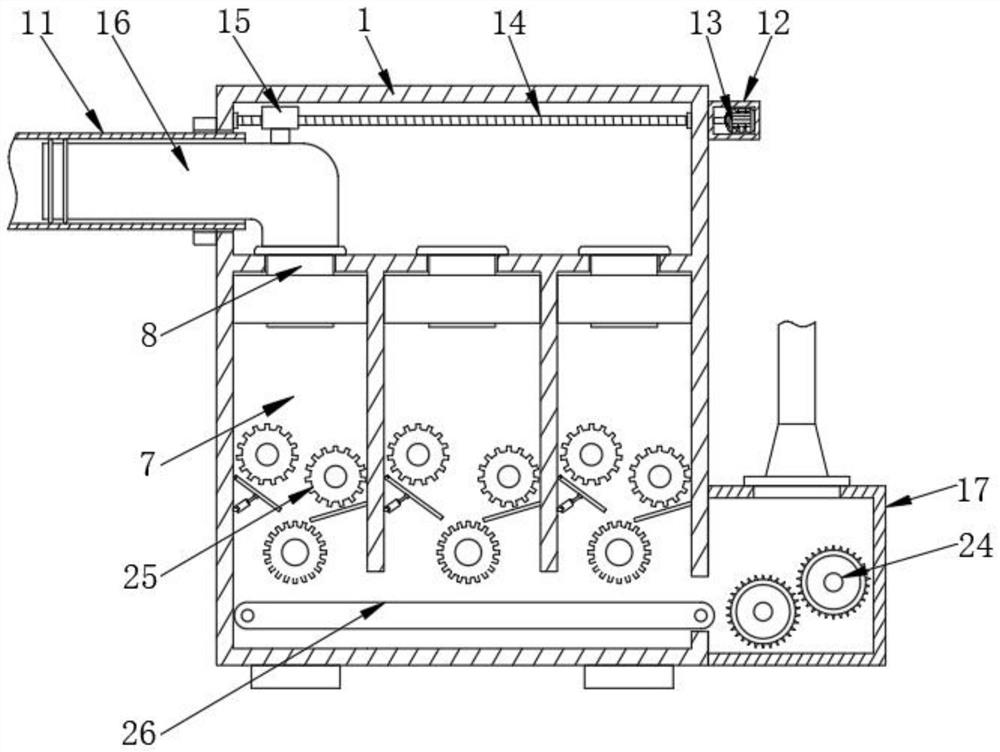

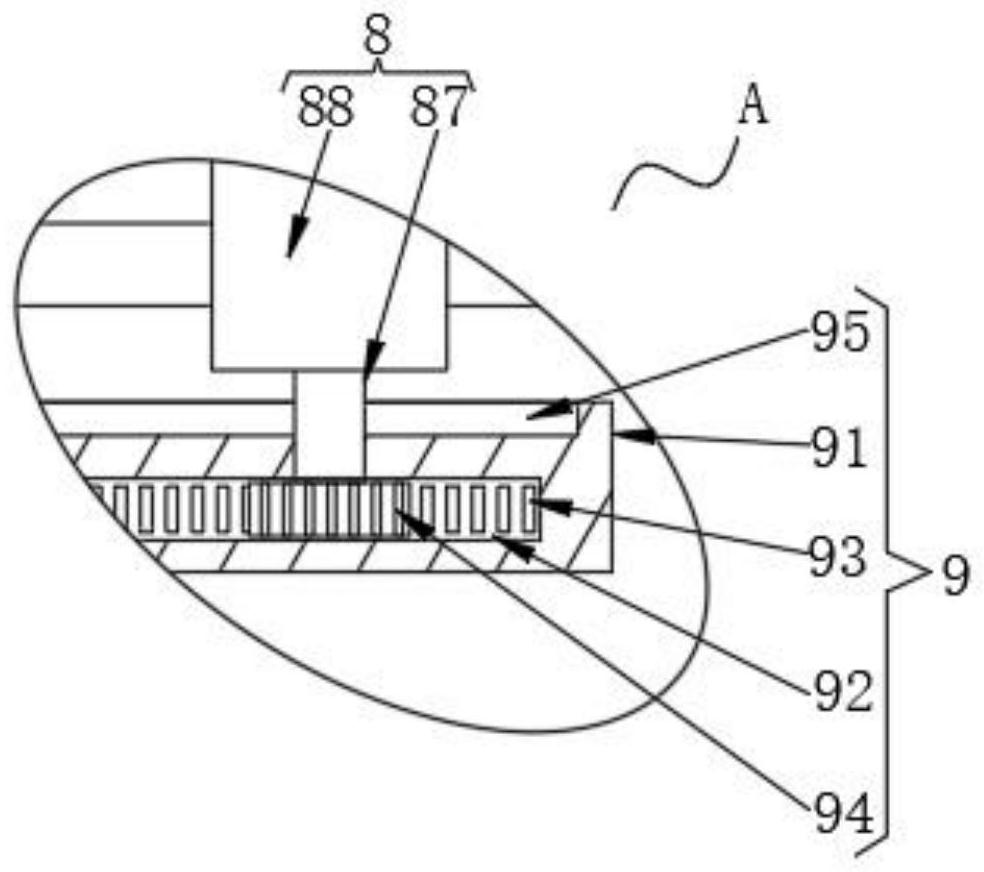

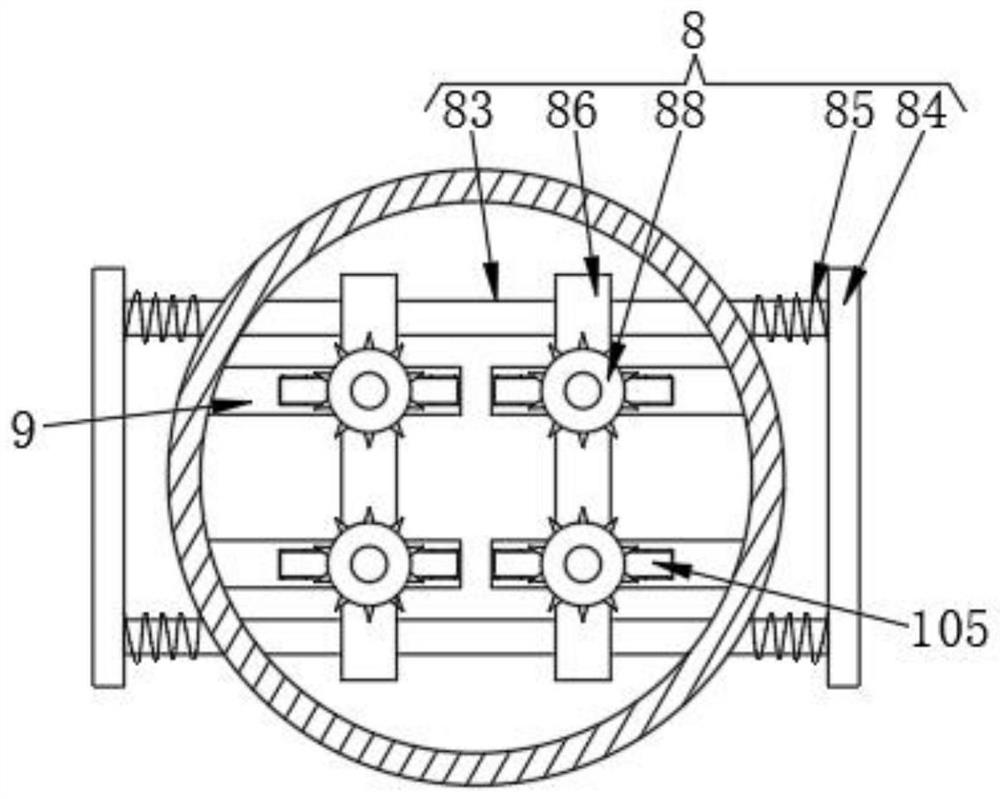

 图2为本发明混棉机的剖视图  图3为本发明料仓开口处的剖视图  图4为本发明A处的放大图  图5为本发明T型进料管的俯剖视图

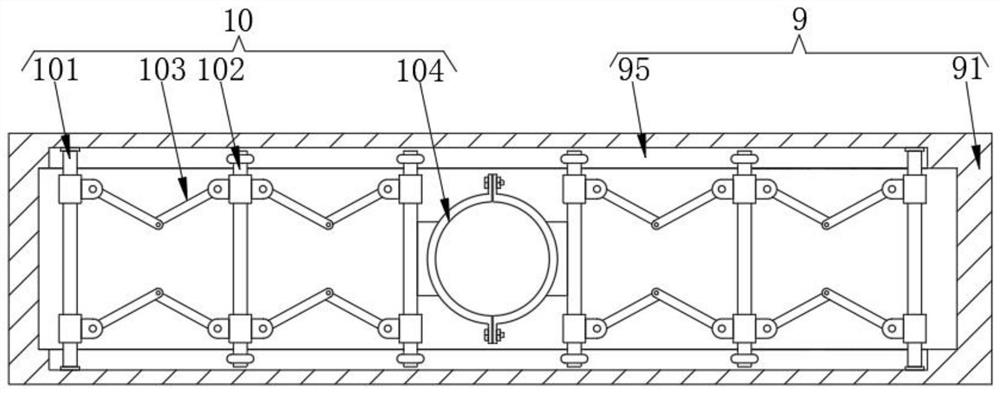

图6为本发明防护组件的俯视图

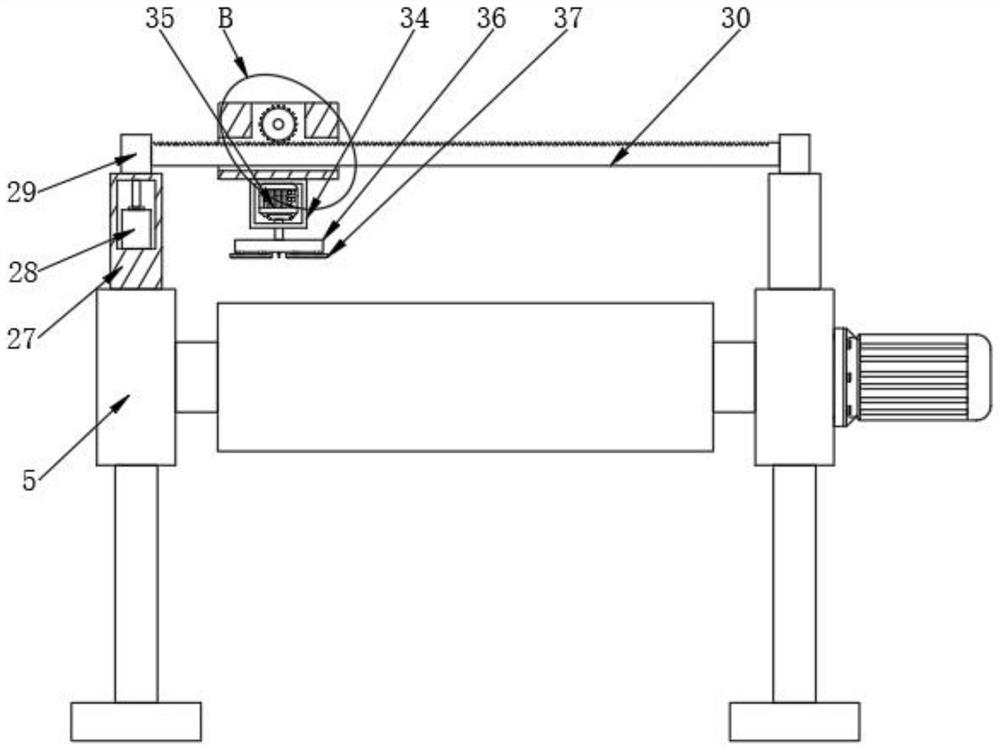

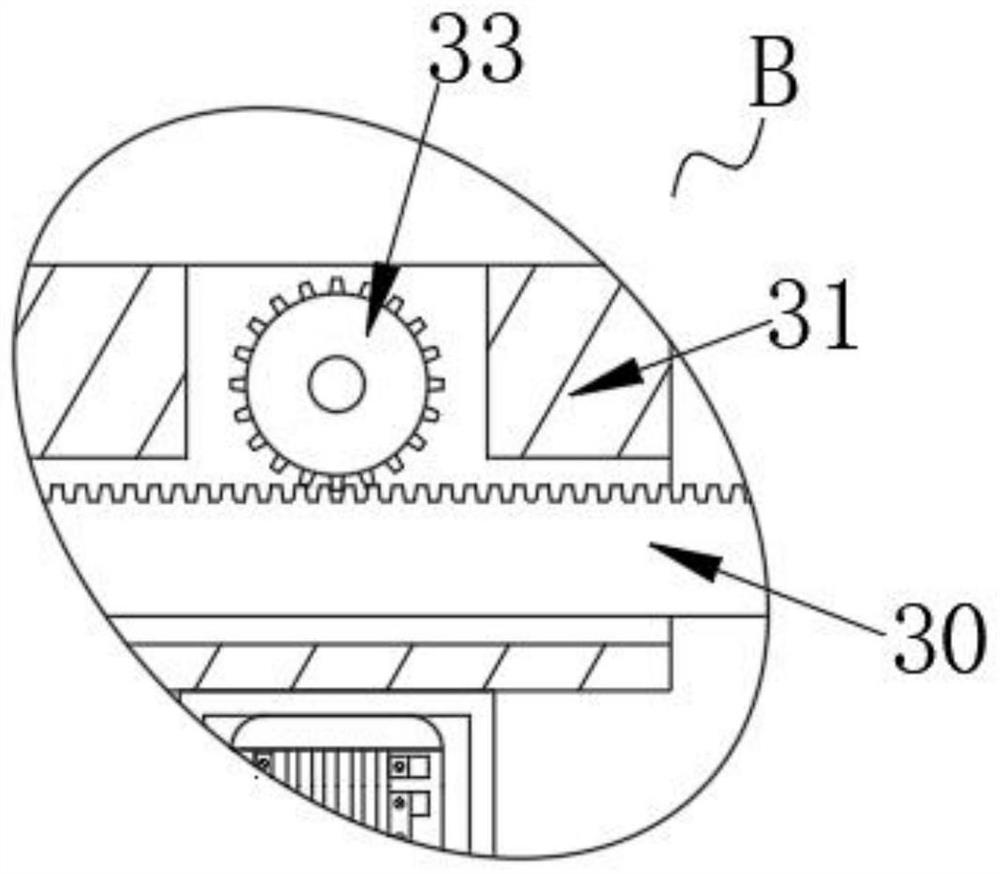

 图7为本发明输送机构的俯视图  图8为本发明输送机构的侧视图  图9为本发明B处的放大图 图例说明： 1混棉机；2梳理装置；3复合装置；4针刺装置；5输送装置；6回卷装置；7料仓；8开松机构；81T型进料管；82防护罩；83滑杆；84连接板；85振动弹簧；86第一连接块；87转动轴；88分散辊；89输入电机；810凸轮；9驱动组件；91防护盒；92凹槽；93第一齿条；94第一齿轮；95滑槽；10防护组件；101固定杆；102移动杆；103连接杆；104卡箍；105防护布；11第一进料管；12第一电机箱；13往复电机；14螺纹杆；15移动块；16第二进料管；17圆槽；18导杆；19滑套；20复位弹簧；21第一斜角；22第二斜角；23密封圈；24分散组件；25分料组件；26传送组件；27支撑柱；28液压缸；29第二连接块；30第二齿条；31滑块；32驱动电机；33第二齿轮；34第二电机箱；35切割电机；36转盘；37刀片。 2 发明名称：一种高速铁路无砟轨道用阻水复合土工布隔离层及其制备方法 申请号：CN202211677397.9 公开号：CN219752856U 授权公告日：2023.09.26 专利权人：中国铁道科学研究院集团有限公司铁道建筑研究所; 中国铁道科学研究院集团有限公司 本发明涉及一种高速铁路无砟轨道用阻水复合土工布隔离层的制备方法，其为在土工布上涂渍柔性阻水材料形成阻水带，所述阻水带为多条，呈网格式布置，所述阻水带的厚度大于等于所述土工布的厚度，本发明所提供的方法有效阻止预制轨道板；现浇道床板和钢筋混凝土底座之间的进入雨水，阻隔水分向轨道缝隙间渗入，避免发生纵横向裂缝等轨道病害，方法简单，可效控制成本。
图1为复卷设备示意图
图例说明：100辊；101纵向柱形喷嘴；102横向柱形喷嘴；103烘干设备；104土工布。
实用新型专利

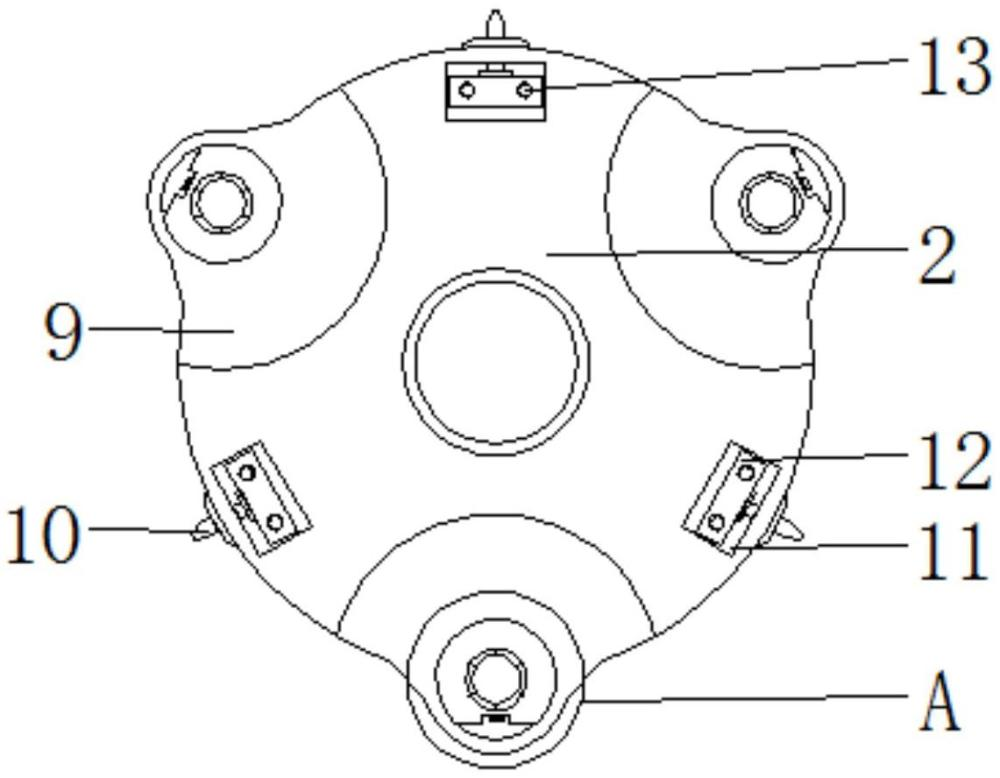

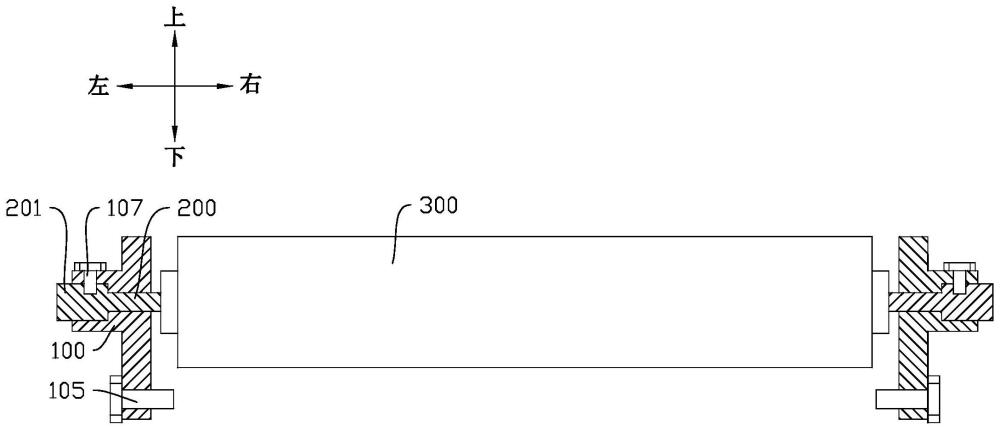

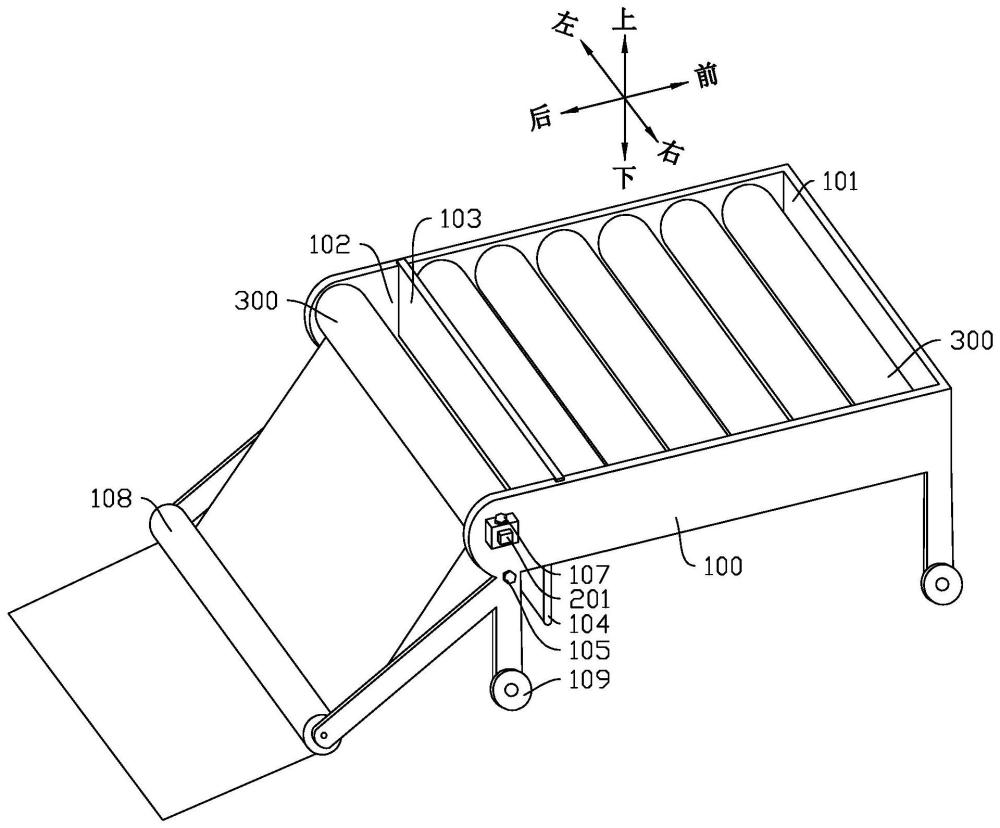

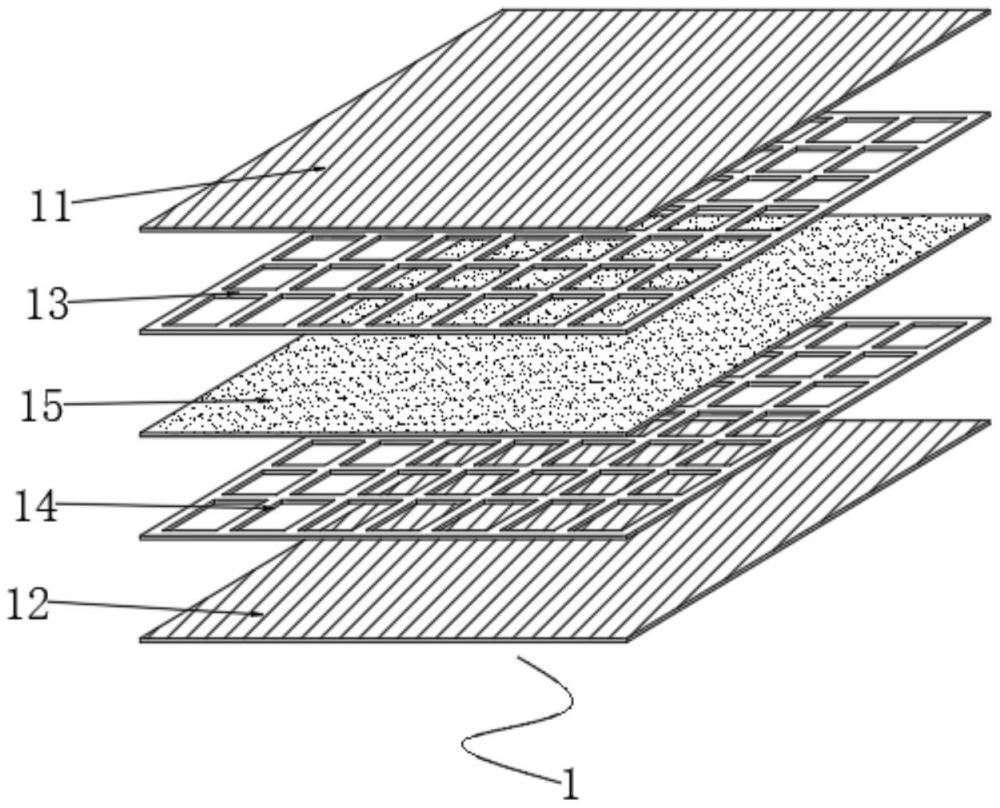

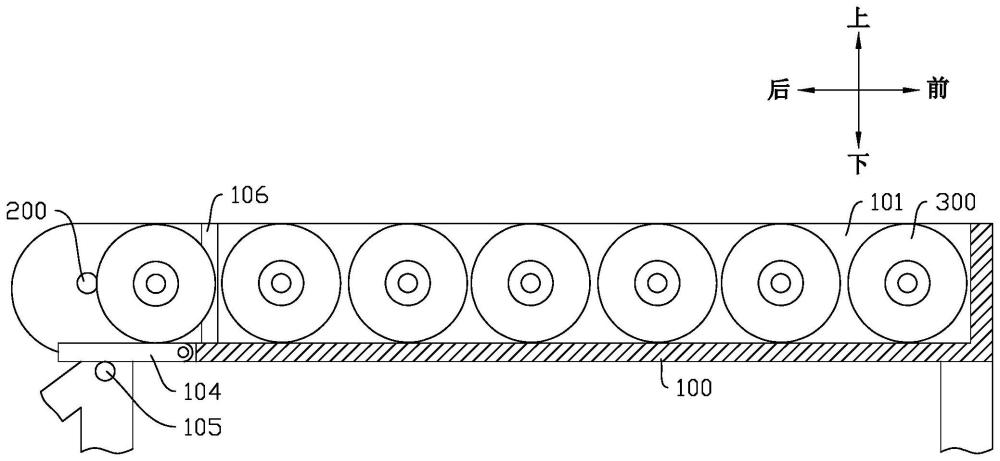

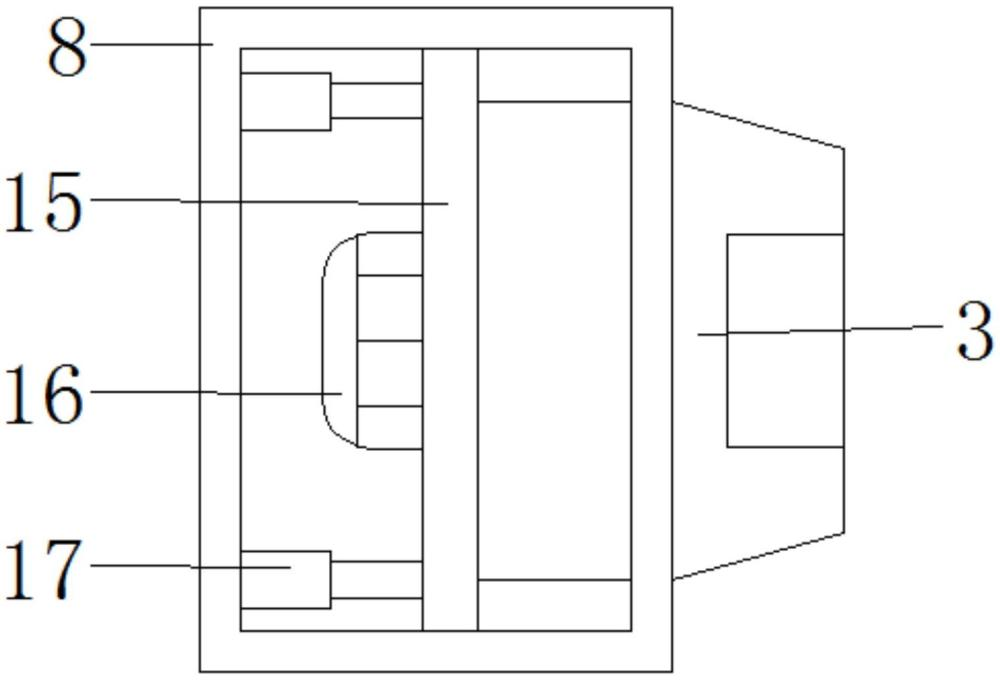

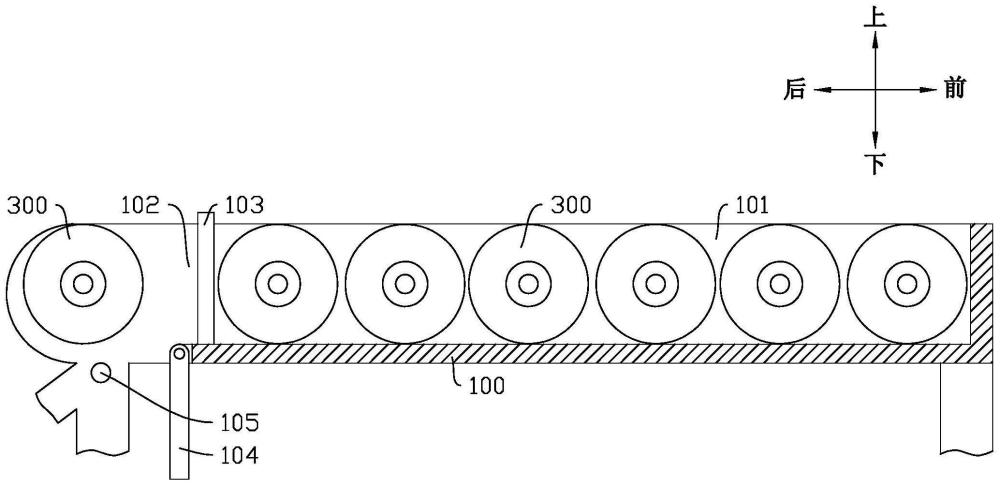

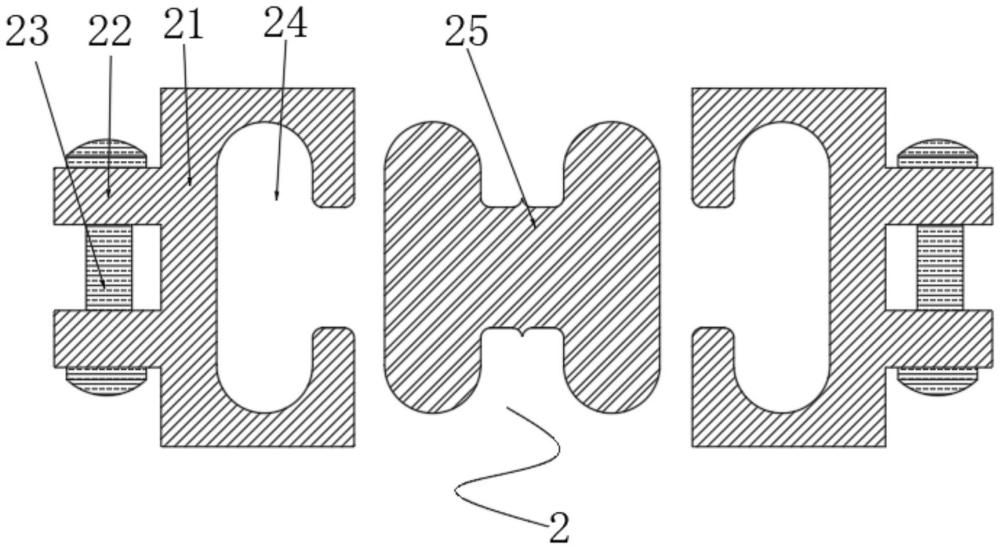

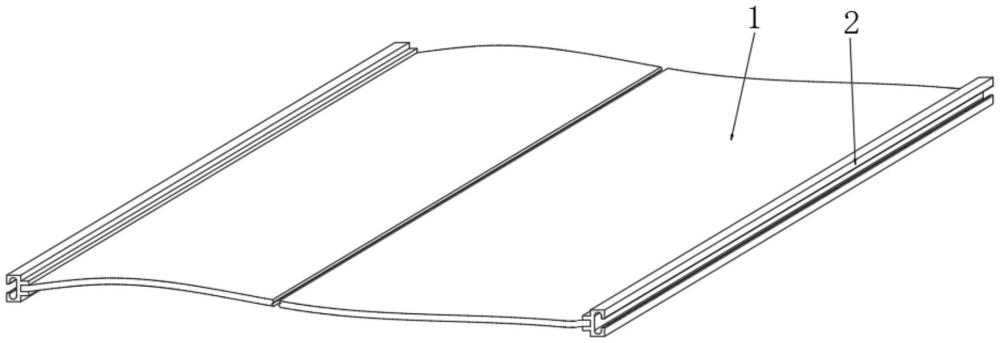

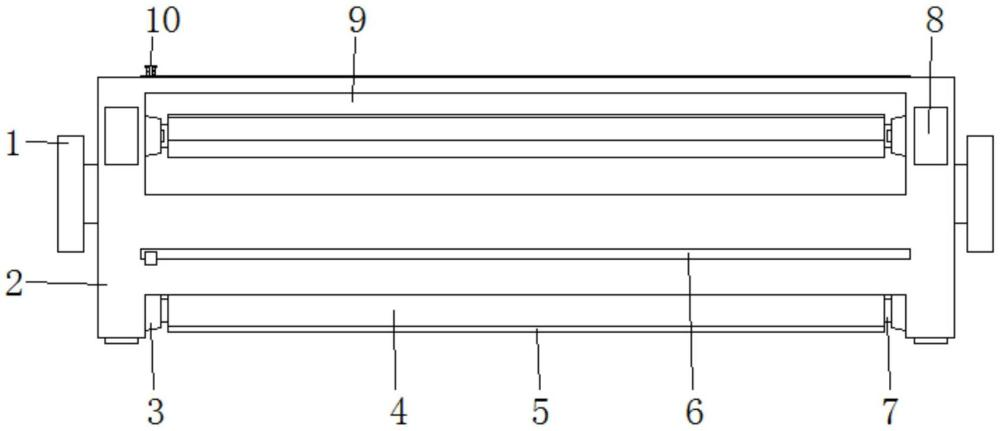

1实用新型名称： 一种新型土工布生产用成卷机 申请号：CN202320665735.0 公开号：CN219730001U 授权公告日：2023.09.22 专利权人：山东道隧工程材料有限公司 本实用新型涉及收卷装置技术领域，尤其涉及一种新型土工布生产用成卷机。其技术方案包括装配块；转筒；收卷辊；压板和切刀，所述转筒的两端转轴分别连接在两个装配块上，所述转筒的外侧环形阵列开设有三个凹槽，且凹槽内部两端均嵌入安装有嵌入盒，所述嵌入盒的内部滑动安装有联动板，所述联动板内侧固定有驱动箱，所述联动板的外侧转动安装有对接套，所述收卷辊位于凹槽内侧，所述收卷辊的两端均固定有对接轴，且对接轴插接在对应的对接套内，所述转筒的内部环形阵列开设有内置槽，且内置槽的内部滑动安装有活动板。本实用新型具备多个收卷工位切换，实现收卷；上料和下料的分开操作，提高加工效率和便于土工布连接收卷辊，操作便捷的优点。  图1为本实用新型主视结构示意图  图2为本实用新型侧视结构示意图  图3为本实用新型图2的放大结构示意图  图4为本实用新型嵌入盒结构示意图 图例说明： 1装配块；2转筒；3对接套；4收卷辊；5压板；6通槽；7对接轴；8嵌入盒；9凹槽；10切刀；11内置槽；12活动板；13丝杆；14弹簧扣；15联动板；16驱动箱；17伸缩杆。 2实用新型名称： 一种复合聚酯长丝土工布 申请号：CN202320329511.2 公开号：CN219650743U 授权公告日：2023.09.08 专利权人：昆明路迈土工合成材料制造有限公司 本实用新型涉及土工布技术领域，公开了一种复合聚酯长丝土工布，所述防水层的上；下布面依次铺设有上土工网格层；下土工网格层，且上土工网格层；下土工网格层的上下布面依次铺设有上耐腐蚀层；下耐磨层，两组所述对合板架的对合面对称开设有两组卯榫卡槽，且两组卯榫卡槽的对合腔内部插合有卯榫卡扣。本实用新型在对相邻的土工布进行连接时，通过以卯榫卡扣与卯榫卡槽组合的卯榫式卡扣机构，具体简单便捷；稳固的连接的性能，能够降低工作人员的装配强度，提高装配连接便捷性，且通过在土工布料中加设两组土工网格层，以及在其上下层加设耐腐蚀层；耐磨层，能够提高其一体受力性能，加强其抗撕裂；承压性能。  图1为一种复合聚酯长丝土工布的结构示意图  图2为一种复合聚酯长丝土工布中土工布料的结构示意图  图3为一种复合聚酯长丝土工布中卡扣机构的结构示意图 图例说明：1土工布料；11上耐腐蚀层；12下耐磨层；13上土工网格层；14下土工网格层；15防水层；2卡扣机构；21对合板架；22连接卡座；23铆钉；24卯榫卡槽；25卯榫卡扣。 3实用新型名称： 一种放卷摊铺装置 申请号：CN202321118557.6 公开号：CN219653459U 授权公告日：2023.09.08 专利权人：长沙建益新材料有限公司 本实用新型公开了一种放卷摊铺装置，包括移动架和两个安装轴，移动架设有放置槽，放置槽用于放置卷设有土工布的放卷辊，并使放卷辊沿左右方向延伸，放置槽的前端或者后端设有供放卷辊通过的开口，移动架于开口处可拆卸地设有限制部，限制部用于限制放卷辊通过，两个安装轴可沿自身轴向移动调节地设于移动架，两个安装轴位于限制部背离放置槽的一侧，两个安装轴沿左右方向排布并沿左右方向延伸，其中，在拆卸限制部后，放卷辊能够滚动至两个安装轴之间。本实用新型的放卷摊铺装置，需要将带有土工布的放卷辊安装于移动架的安装轴时，操作简单，省时省力，进而提高了施工效率。  图1为本实用新型的整体结构示意图  图2为安装轴的安装示意图  图3为承载板处于第一状态时的示意图  图4为承载板处于第二状态时的示意图 图例说明：100移动架；101放置槽；102开口；103限制部；104承载板；105支撑螺栓；106安装槽；107限位螺栓；108压平辊；109脚轮；200安装轴；201滑块；300放卷辊。 4实用新型名称： 一种绢云母片岩石填料排水盲沟 申请号：CN202320917247.4 公开号：CN219621521U 授权公告日：2023.09.01 专利权人：湖北长江路桥有限公司; 武汉理工大学 本实用新型的一种绢云母片岩石填料排水盲沟，埋设于路堤填土内，绢云母片岩石填料排水盲沟包括透水土工布；绢云母片岩石层和防渗土工膜，透水土工布围设在绢云母片岩石层上部，防渗土工膜围设在绢云母片岩石层的下部，并在绢云母片岩石层的底部埋设有透水管，透水管包括内管和外管，内管上设有透水孔。本实用新型在底部设置防渗土工膜，有效排除高填路堤积水，保持路堤稳定，顶部采用透水土工布，利用透水土工布的透水顺畅并且可以阻挡杂质进入盲沟，防止排水通道堵塞，结合绢云母片岩石层将水快速导入至透水管，结合透水管的内管和外管结构设计，可以有效防止其阻塞，并通过突起肋的作用，在内管与外管之间形成通道，保证透水管的稳定性。  图1为本实用新型的绢云母片岩石填料排水盲沟的剖面示意图  图2为本实用新型的绢云母片岩石填料排水盲沟的平面示意图

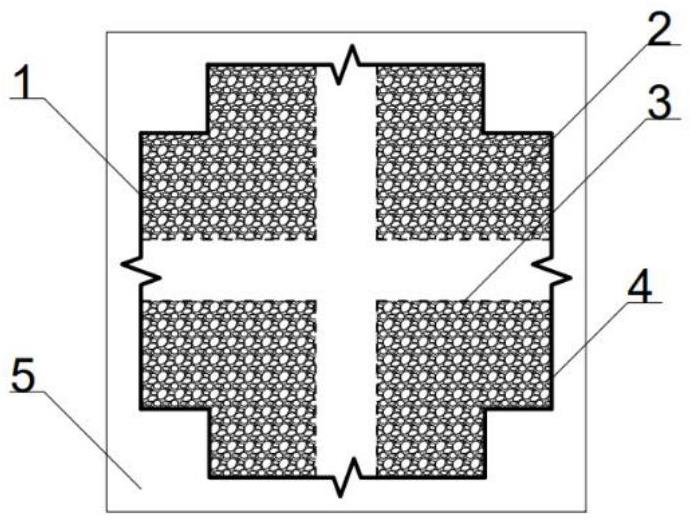

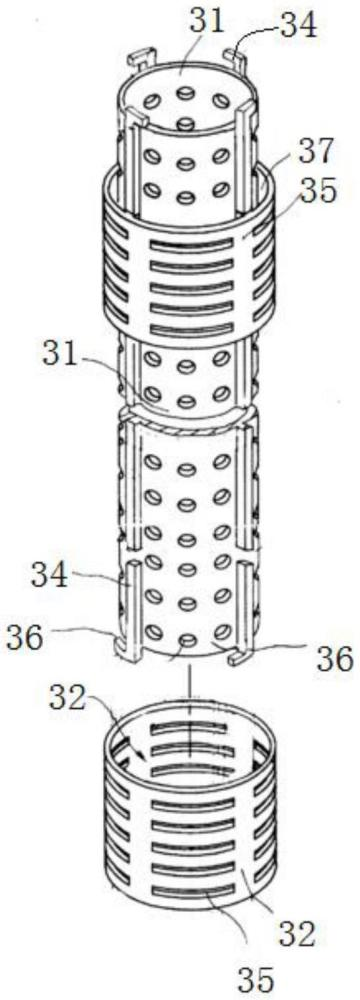

图3为本实用新型的透水管的爆炸图
图4为本实用新型的透水管的立体图

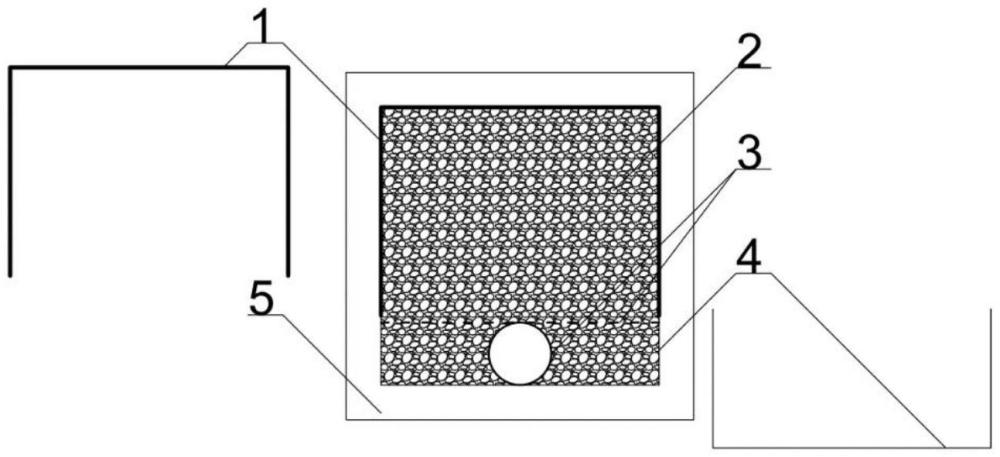

图例说明： 1透水土工布；2绢云母片岩石层；3透水管；4防渗土工膜；5路堤填土；31内管；32外管；33透水孔；34突起肋；35环槽；36锁钩；37通道。
【审核：许喜娟 整理、编辑：程凤娟】
|
