为适应工程对土工膜性能的需求,拓展土工膜的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用,增进技术人员对土工膜产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2023年8月份协会会员单位授权的土工膜相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。
实用新型专利
1 实用新型名称:一种土工膜抗渗仪申请号:CN202320214473 公开号:CN219573855U 授权公告日:2023.08.22 专利权人:山东金地工程材料有限公司 本实用新型公开了一种土工膜抗渗仪,属于土工膜抗渗仪技术领域,包括移动架,所述移动架的底面固定安装有四个移动轮,所述移动架的左右两侧面均固定连接有推把,所述移动架的内部设有抗渗仪壳,所述移动架的内底壁固定安装有四个减震弹簧,每个所述减震弹簧的顶端均与抗渗仪壳的底面固定连接,通过在抗渗仪壳的底部设置移动架,移动架的底部设置移动轮,通过移动架两侧的推把,能够方便推动移动架进行移动,抗渗仪壳的底部与移动架之间设置减震弹簧,起到减震缓冲的效果,通过在移动架的通口内设置固定杆,固定杆在转筒和铰接扣与阻尼器的配合下,能够保证抗渗仪壳在移动过程中的稳定性,从而实现对抗渗仪移动的灵活性。 ![]()

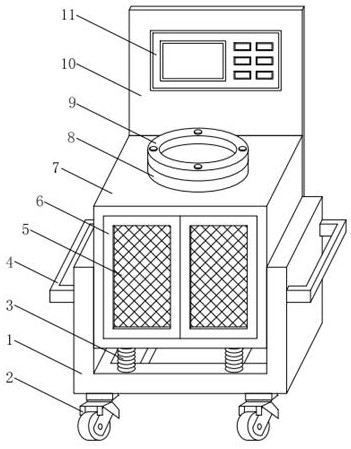

图1 立体结构示意图
![]()

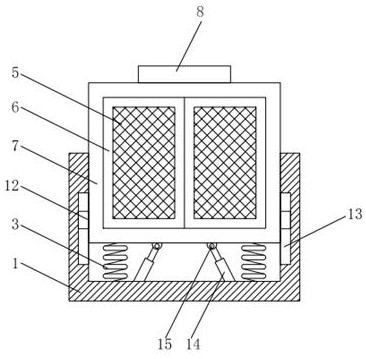

图2 移动架的正剖图
![]()
图3 移动架的俯视图
![]()

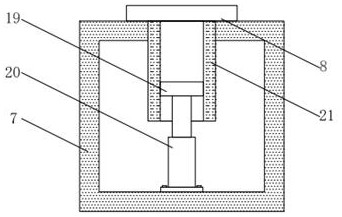

图4 抗渗仪壳的正剖图
图例说明:1、移动架;2、移动轮;3、减震弹簧;4、推把;5、通风窗;6、箱门;7、抗渗仪壳;8、测试底座;9、压紧环;10、支撑板;11、控制面板;12、滑块;13、滑槽;14、阻尼器;15、铰接扣;16、通口;17、固定杆;18、转筒;19、活塞;20、电动推杆;21、压力水筒。 2 实用新型名称:一种土工膜喷糙机构 申请号:CN202320368608 公开号:CN219486557U 授权公告日:2023.08.08 专利权人:山东鑫宇土工材料工程有限公司 本实用新型涉及土工膜加工技术领域,且公开了一种土工膜喷糙机构,包括工作台,所述工作台的顶部固定连接有固定架,所述喷管的内侧设置有喷管,所述固定架的外侧开设有第一槽口,所述第一槽口的内部固定连接有固定杆,所述固定杆的外表面活动套接有第一弹簧和安装架,所述安装架的外表面活动套接有压轮,所述工作台的中部设置有输送设备,所述固定架的外侧固定连接有固定板,所述固定板的外侧固定安装有驱动电机,所述驱动电机的输出轴固定连接有转轮。土工膜进行输送时压轮将会沿安装架的内侧进行转动并对土工膜进行压平,同时通过转轮可以对土工膜进行缠绕,进而可以利用喷管对土工膜进行喷糙。 ![]()

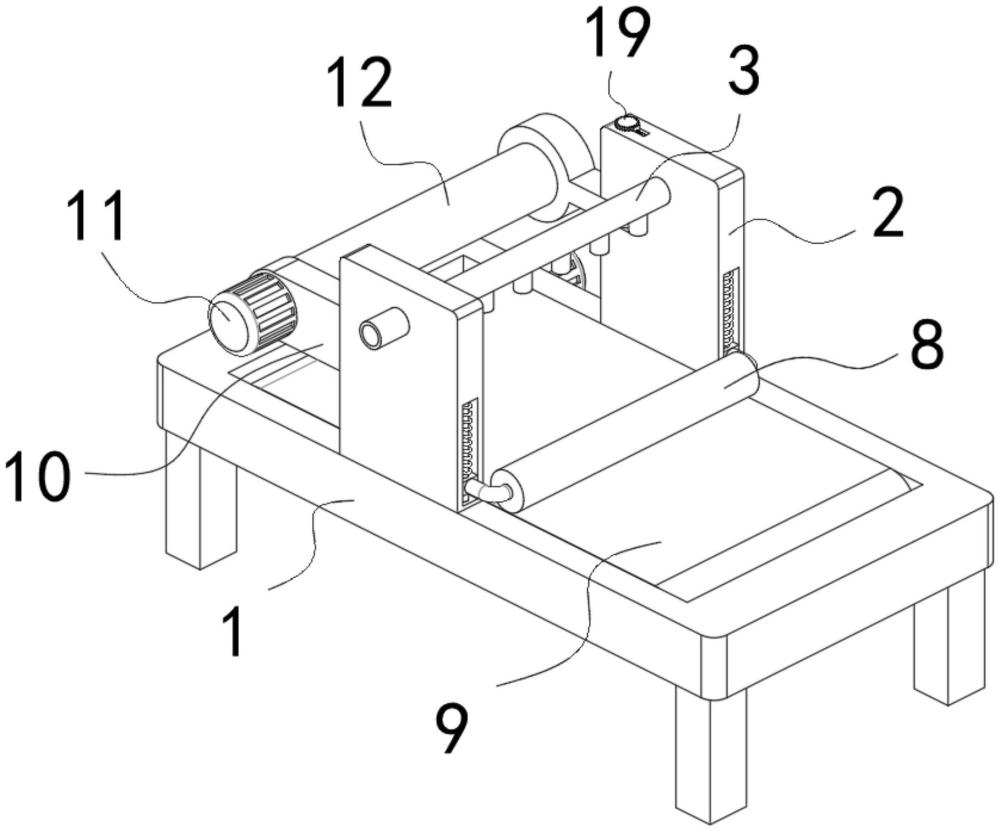

图1 结构示意图
![]()

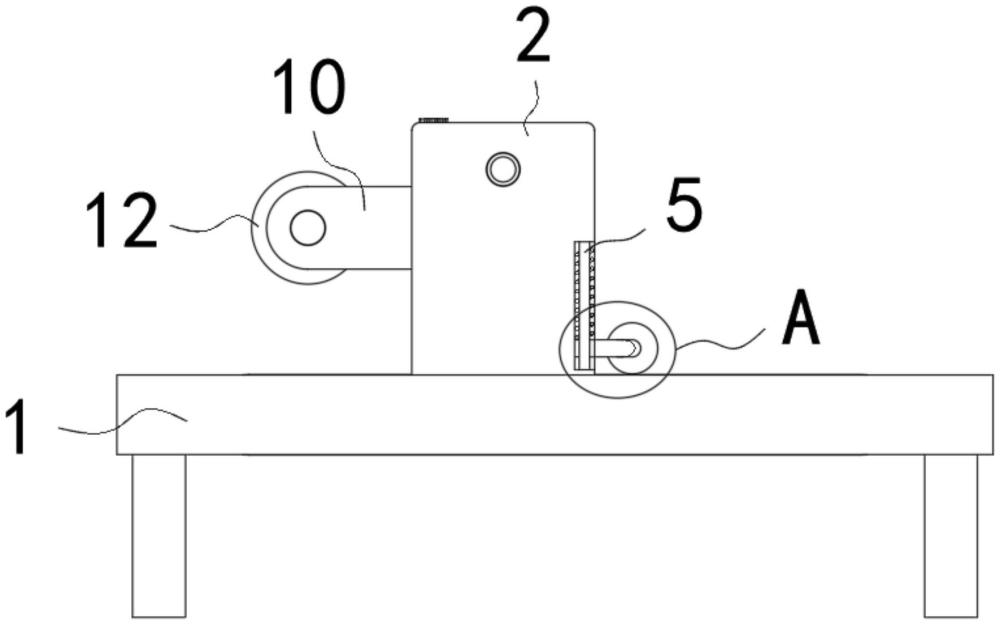

图2 侧面的剖视结构示意图
![]()

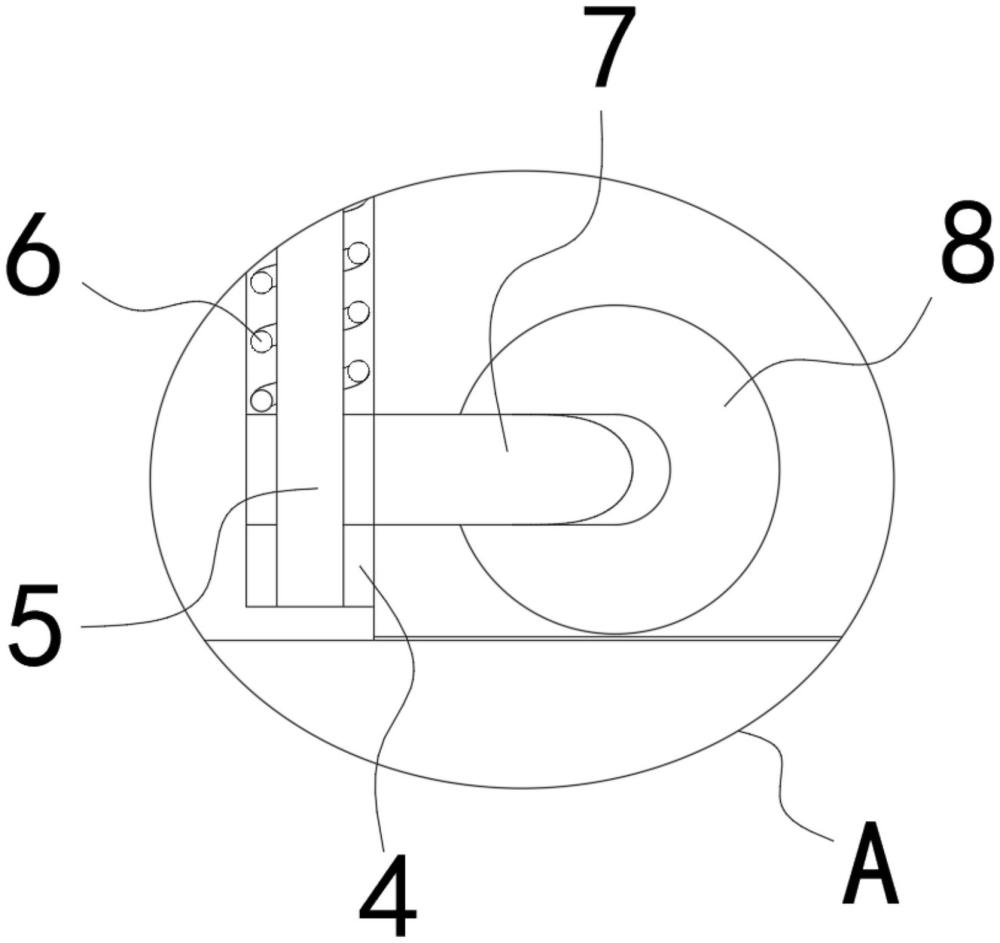

图3 图2中A处的放大结构示意图
![]()

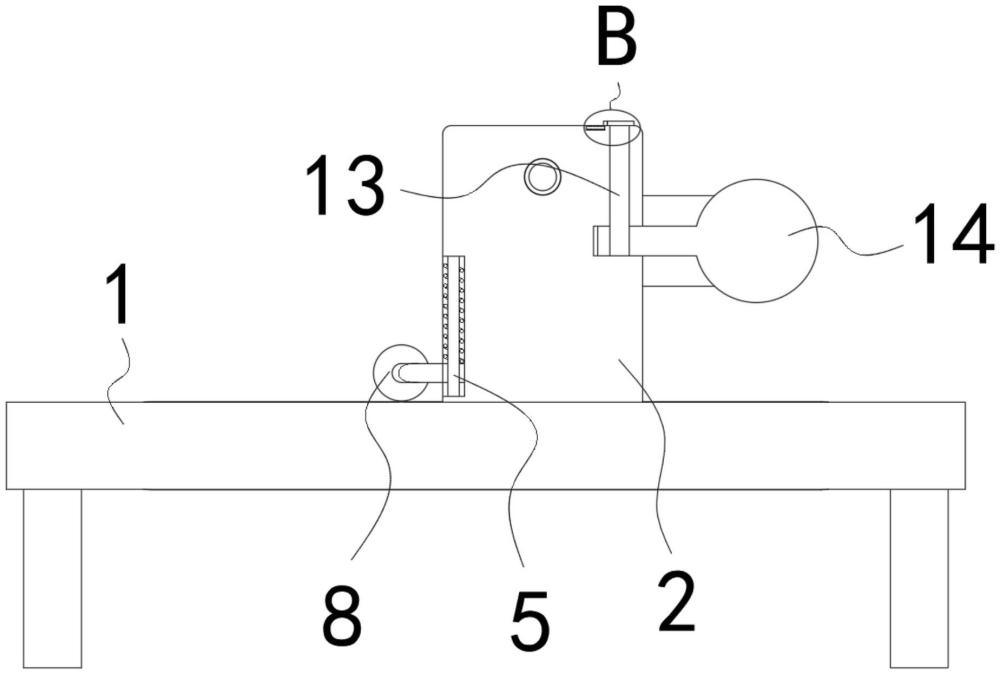

图4 背面的剖视结构示意图
![]()

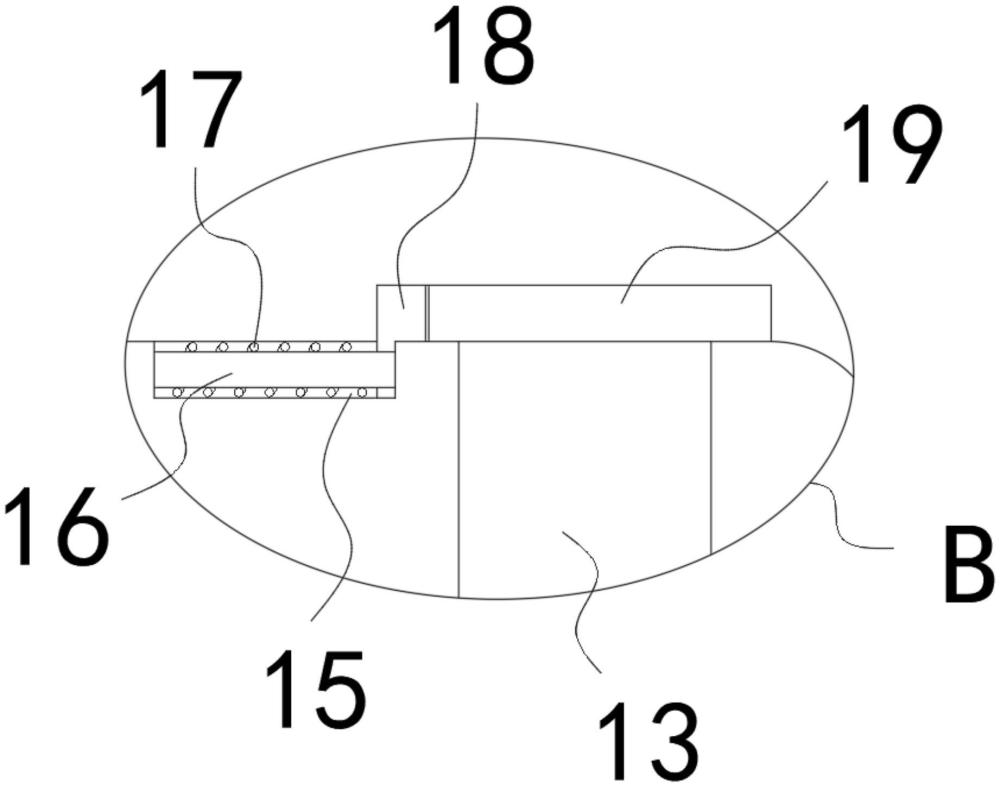

图5 图4中B处的放大结构示意图
图例说明:1、工作台;2、固定架;3、喷管;4、第一槽口;5、固定杆;6、第一弹簧;7、安装架;8、压轮;9、输送设备;10、固定板;11、驱动电机;12、转轮;13、圆杆;14、挡板;15、第二槽口;16、圆轴;17、第二弹簧;18、限位块;19、齿轮。 3 实用新型名称:一种阻燃土工膜 申请号:CN202320716215 公开号:CN219490857U 授权公告日:2023.08.08 专利权人:云南神州工程材料有限公司 本实用新型公开了一种阻燃土工膜,属于土工膜领域,包括一本体,本体上端面和下端面分别一体设有一防水膜和一防滑膜,本体中部开腔具有一容纳腔。本实用新型的阻燃土工膜,通过呈颗粒状的可膨胀石墨在遇热后迅速膨胀的特性,对分隔层和防水膜形成挤压并使其破裂,从而通过其破裂瞬间的冲击力使阻燃层内呈粉末状的阻燃剂加速向空气中扩散,阻燃剂在受热后形成泡沫覆盖层,进行隔热和隔氧,减少明火与氧气的接触,从而减缓火势避免其持续燃烧,从而减少助燃物,稀释了燃烧区域的氧气浓度,降低燃烧反应效率,最终使火势停止;通过阻燃剂在燃烧时不挥发、不产生腐蚀性气体的特性,不产生公害,避免对人体产生危害,提升使用过程中的安全性。 ![]()

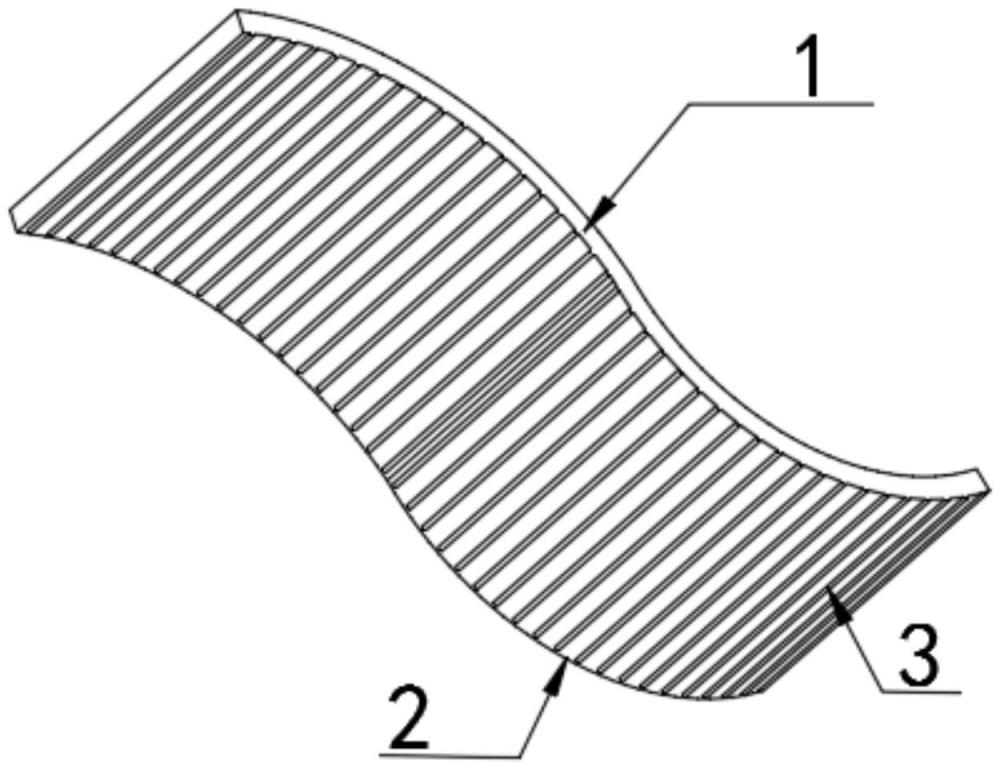

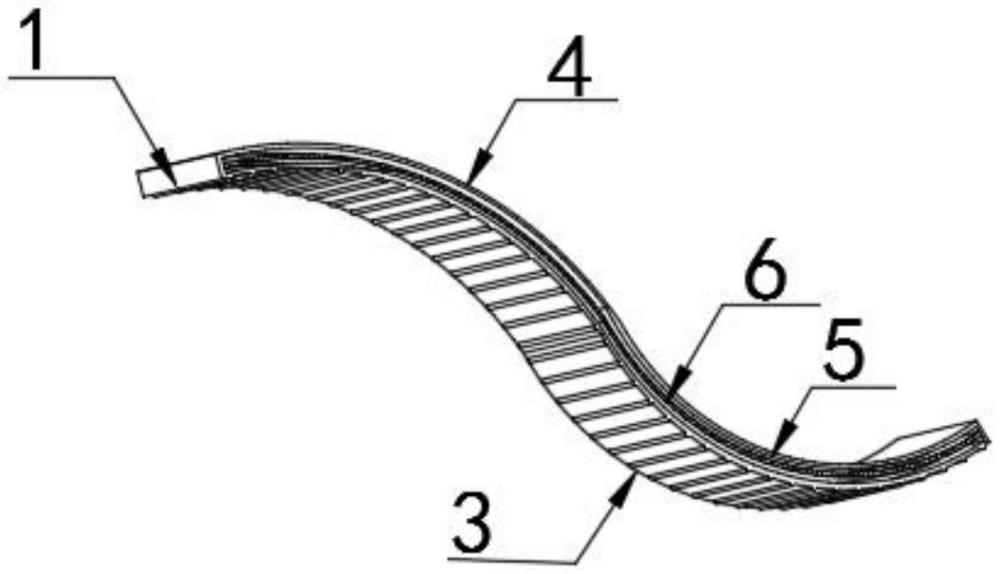

图1 结构示意图
![]()
图2 内部结构示意图
![]()

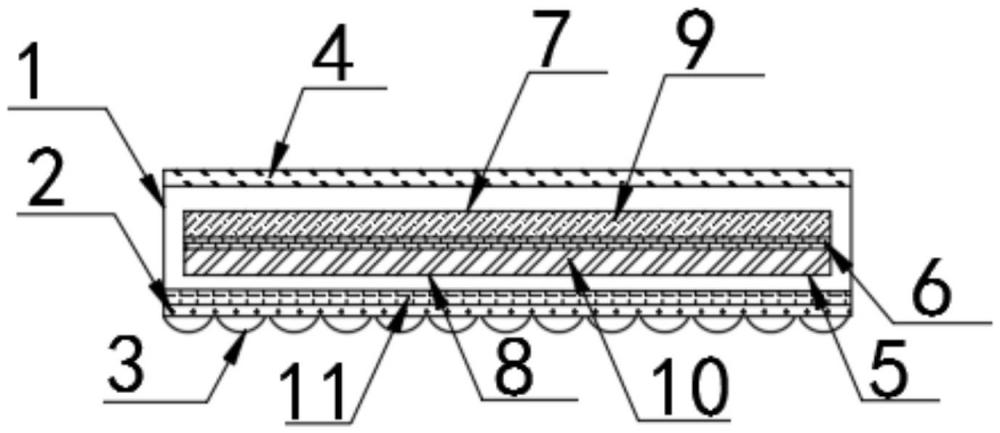

图3 剖面结构示意图
图例说明:1、本体;2、防滑膜;3、防滑格栅;4、防水膜;5、容纳腔;6、分隔层;7、阻燃层;8、膨胀槽;9、阻燃剂;10、可膨胀石墨;11、固化层。 4 实用新型名称:一种导电土工膜 申请号:CN202320716224 公开号:CN219490923U 授权公告日:2023.08.08 专利权人:云南神州工程材料有限公司 本实用新型涉及一种导电土工膜,包括土工膜本体,所述土工膜本体上设置有拼接组件,所述土工膜本体的下表面设置有导电组件,拼接组件包括粘合在土工膜本体上表面的防护层,所述防护层的内部开设有连接凹槽,所述连接凹槽的内部粘合有双面胶带,所述双面胶带上粘合有防尘纸,所述防护层的内部固定有连接条,所述防护层的上表面固定有一侧粘合在连接条上表面的固定条。该导电土工膜,通过设置连接条和双面胶带,从而便于两块或者多块土工膜的拼接,同时连接条可以将相邻两个土工膜本体之间的缝隙进行覆盖,从而使得土工膜贴合的更加紧密,有效的解决了无法将两者之间的缝隙处进行覆盖,从而影响土工膜的整体美观性的问题。 ![]()

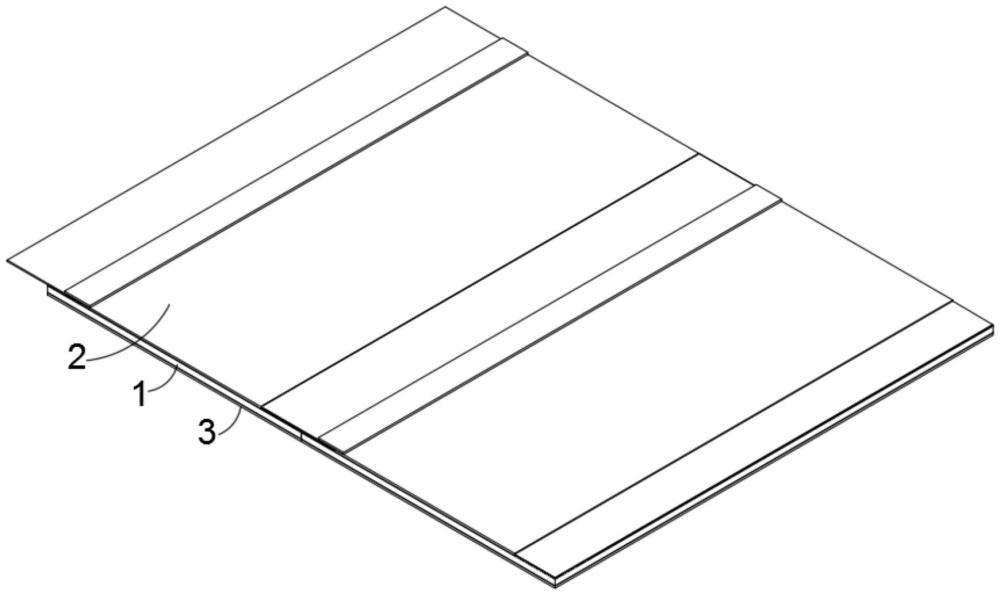

图1 结构示意图
![]()

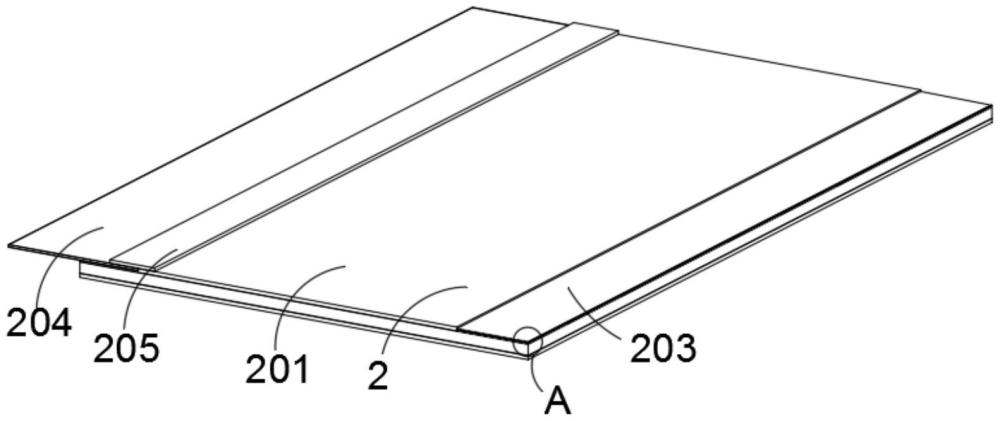

图2 拼接组件示意图
![]()

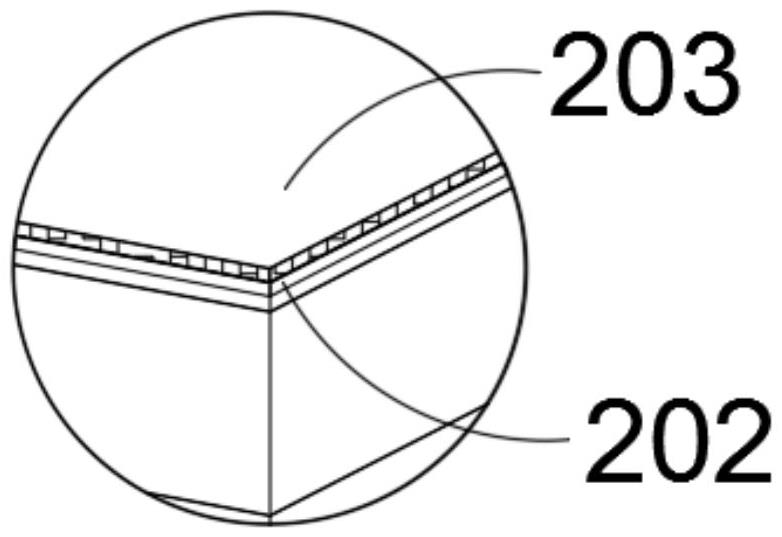

图3 图2中A处结构放大示意图
![]()

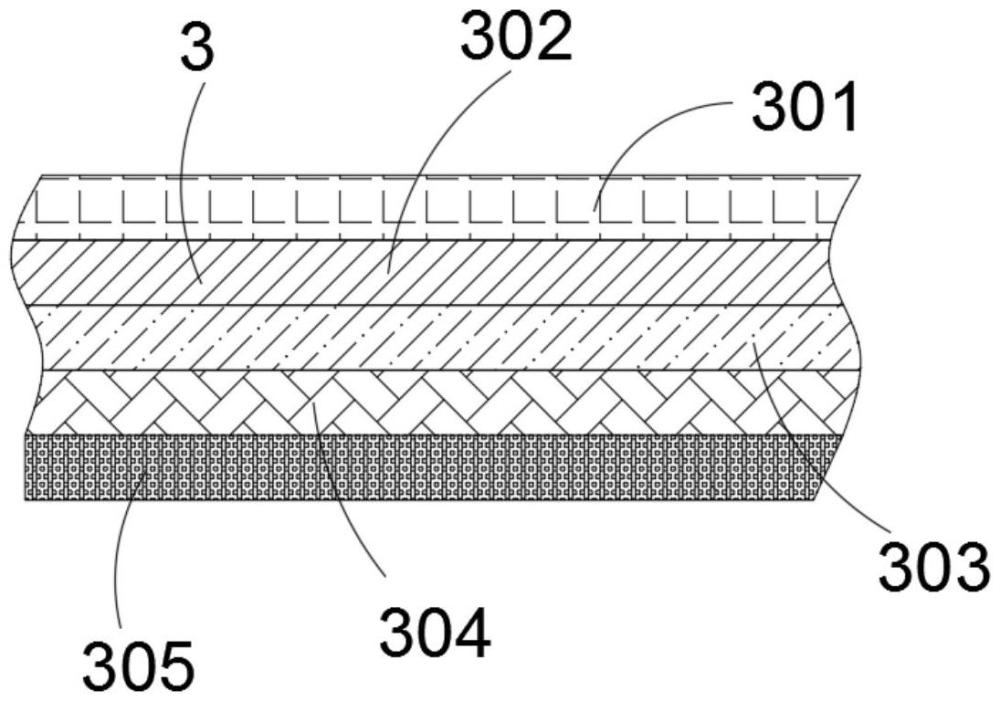

图4 导电组件示意图
图例说明:1、土工膜本体;2、拼接组件;201、防护层;202、双面胶带;203、防尘纸;204、连接条;205、固定条;3、导电组件;301、导电网层;302、粘接层;303、隔热层;304、防静电层;305、防污层。 5 实用新型名称:一种防滑耐磨强的土工膜 申请号:CN202320564843 公开号:CN219467199U 授权公告日:2023.08.04 专利权人:云南展鹏土工材料制造有限公司 本实用新型公开了一种防滑耐磨强的土工膜,包括土工膜本体,所述土工膜本体由上耐磨层、上涤纶层、铝箔层、下涤纶层和下耐磨层组成,所述下耐磨层的上表面与下涤纶层的底面相连接,所述下涤纶层的上表面与铝箔层的底面相连接,所述铝箔层的上表面与上涤纶层的底面相连接,所述上涤纶层的上表面与上耐磨层的底面相连接。本装置通过设置上耐磨层以及在上耐磨层的上表面设置等距离排列的防滑条,使得该款土工膜的上表面具有良好的耐磨效果和防滑效果,通过设置下耐磨层以及在下耐磨层的底面设置等距离排列的防滑颗粒,使得该款土工膜的底面具有良好的耐磨效果和防滑效果,该款土工膜解决了传统的土工膜在铺设过程中容易发生滑动的问题。 ![]()
图1 立体结构示意图
![]()

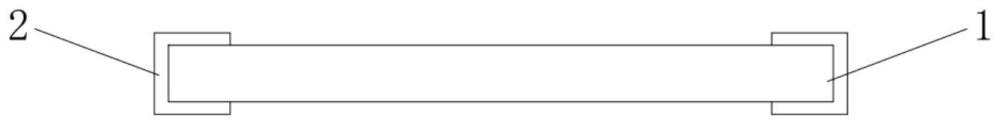

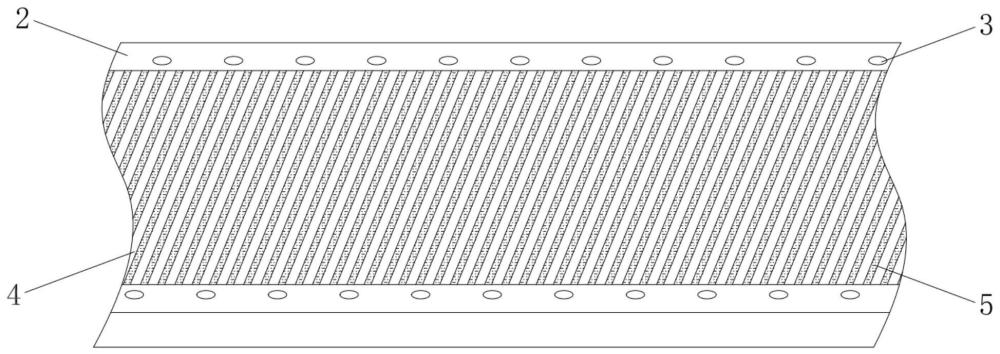

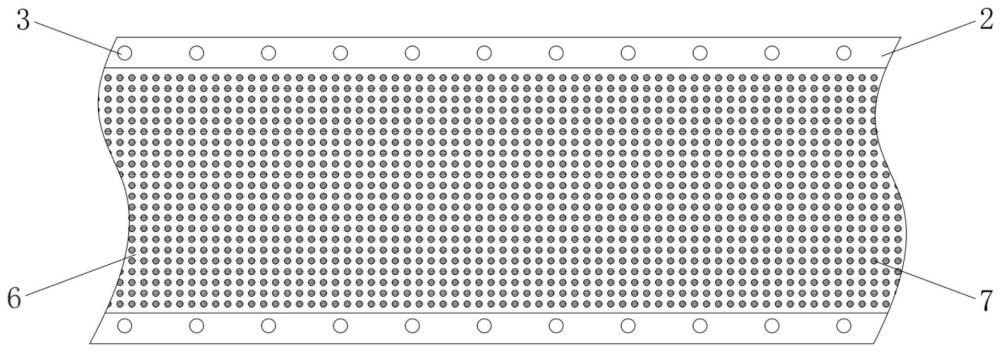

图2 仰视图
![]()
图3 侧视图
![]()

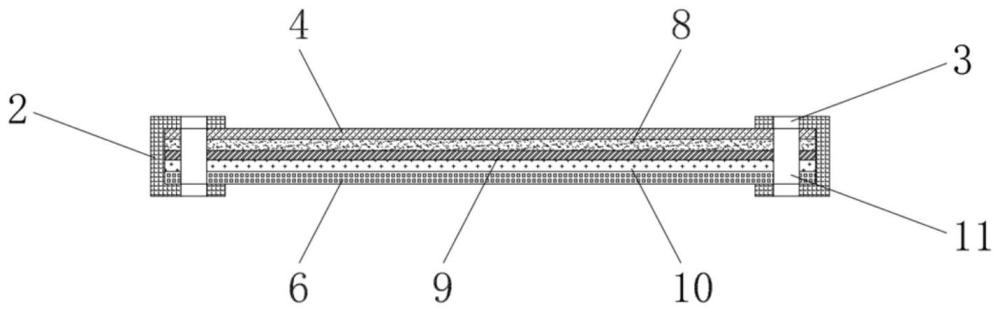

图4 侧剖图
图例说明:1、土工膜本体;2、包边;3、第一定位孔;4、上耐磨层;5、防滑条;6、下耐磨层;7、防滑颗粒;8、上涤纶层;9、铝箔层;10、下涤纶层;11、第二定位孔。 6 实用新型名称:一种高强度土工膜焊接结构 申请号:CN202320600608 公开号:CN219470886U 授权公告日:2023.08.04 专利权人:云南东欣土工材料制造有限公司 本实用新型公开了一种高强度土工膜焊接结构,涉及高强度土工膜焊接结构技术领域,包括土工膜一和土工膜二,所述土工膜一一端顶部固定连接有连接膜一,且连接膜一底端固定连接有凸块,所述土工膜二一端底部固定连接有连接膜二。本实用新型通过土工膜一与土工膜二之间通过连接膜一和连接膜二之间上下焊接,连接膜一在与连接膜二进行焊接时,连接膜一底端凸块与连接膜二顶端焊接块相互啮合,增加土工膜焊接时的连接接触面,在焊接槽内部填充热熔胶体,使凸块进一步焊接固定于焊接块之间,从而进一步提高土工膜的焊接密封性和稳定性,通过在圆形槽内部抽空或增压,从而能够检测出土工膜焊接的密封性,进一步保证焊接后土工膜不会发生渗透。 ![]()

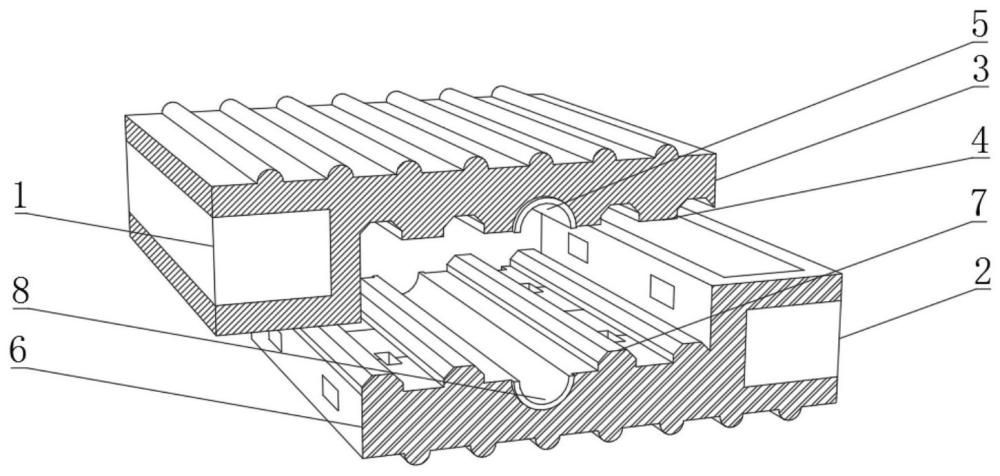

图1 立体结构示意图
![]()

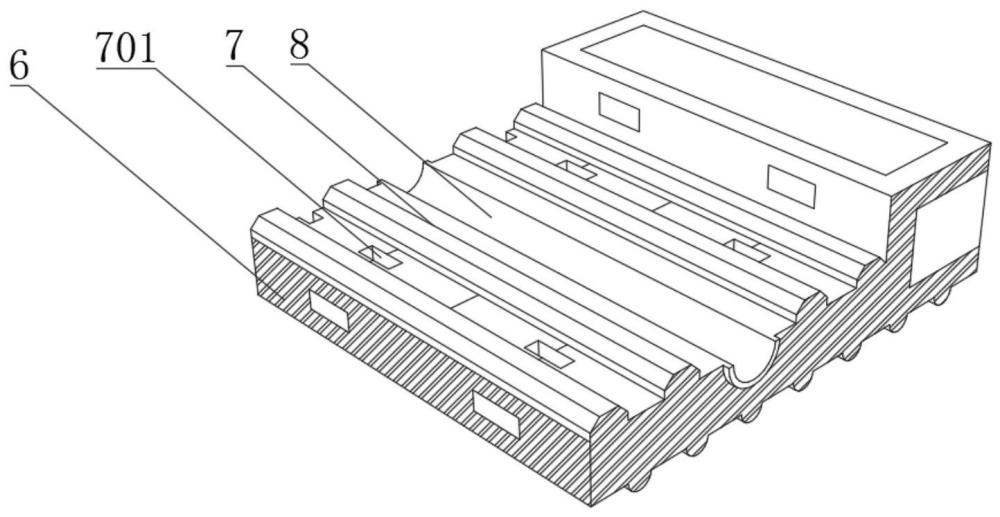

图2 土工膜二局部结构示意图
![]()
图3 展开分析局部结构示意图
图例说明:1、土工膜一;2、土工膜二;3、连接膜一;4、凸块;5、检测槽一;6、连接膜二;7、焊接块;701、焊接槽;8、检测槽二。
------摘录自“国家知识产权局网站”
|
