| 为适应工程对土工格栅性能的需求，拓展土工格栅的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用，增进技术人员对土工格栅产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年10月份协会会员单位授权的土工格栅相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明名称：智能土工格栅、制造装置及其制造方法申请号：CN202310277278.2 公开号：CN116446367B 授权公告日：2023.10.17 专利权人：浙江大学 本发明涉及工程的护砌领域，特别是一种智能土工格栅、制造装置及其制造方法。智能土工格栅由数个沿纵向和横向延伸的智能土工格栅单元连接而成，智能土工格栅单元包括中心节点；围绕中心节点间隔设置且位于同一水平面的数个延长条带，延长条带的一端与中心节点连接，另一端与相邻的智能土工格栅单元连接；碳纤维钢绞线和分布式布里渊光栅光纤，贯穿于各智能土工格栅单元的中心节点和延长条带的内部。其带有智能感知功能并且一致性较好，该土工格栅还具备较好的抗拉和抗冲击性能，解决了当土工格栅发生破坏时，因使用场景隐蔽不宜察觉等工程问题。

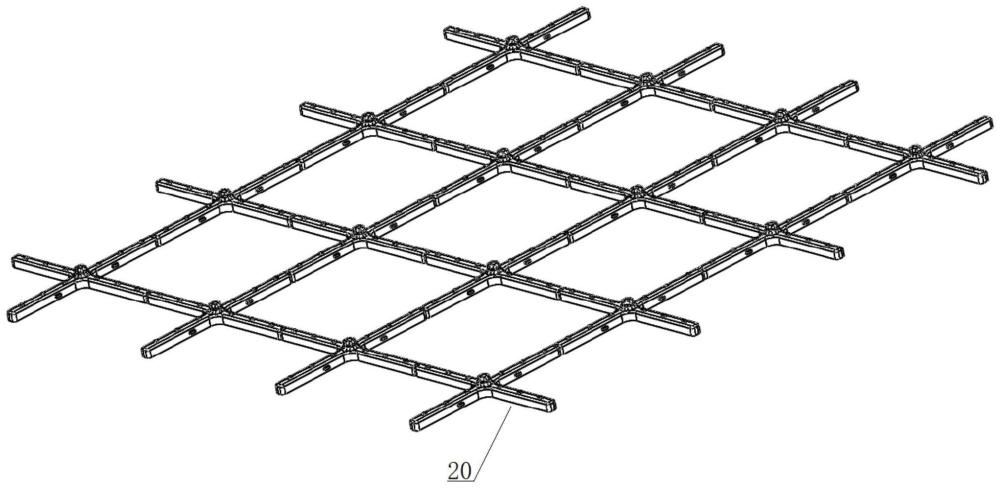

图1是本发明所述智能土工格栅的结构示意图

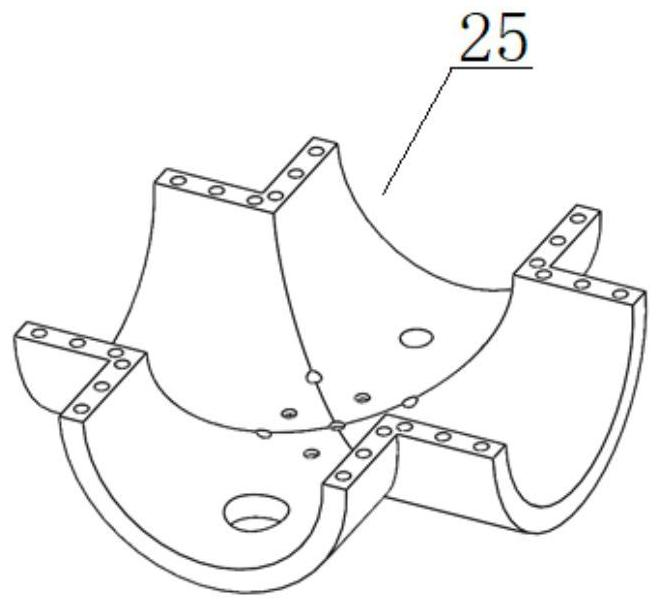

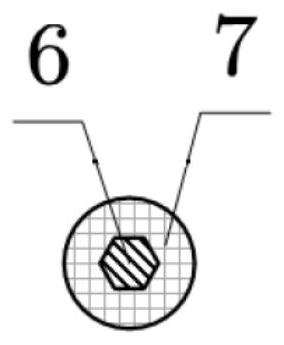

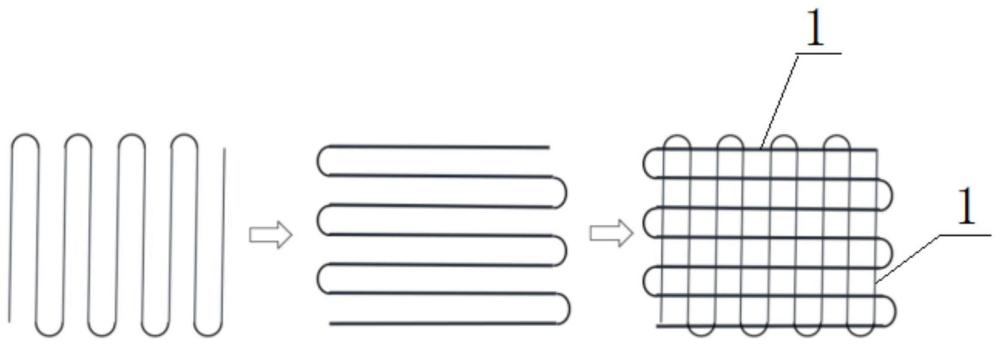

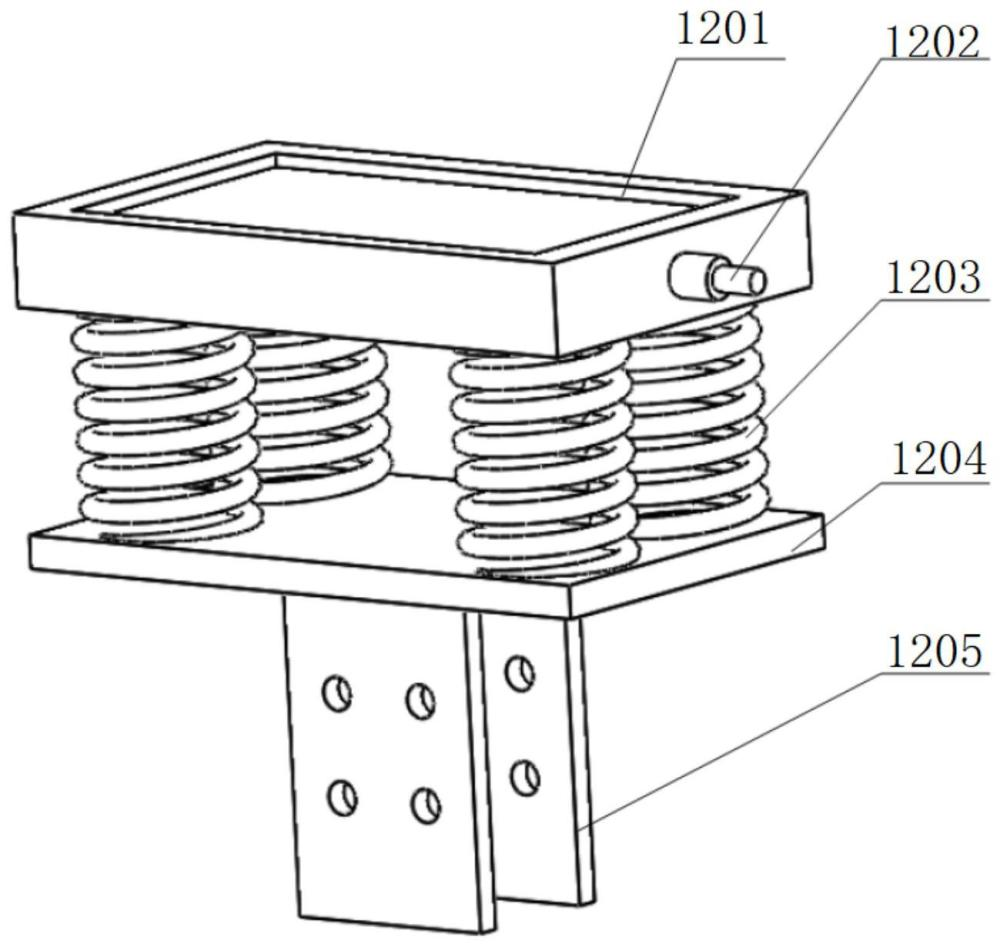

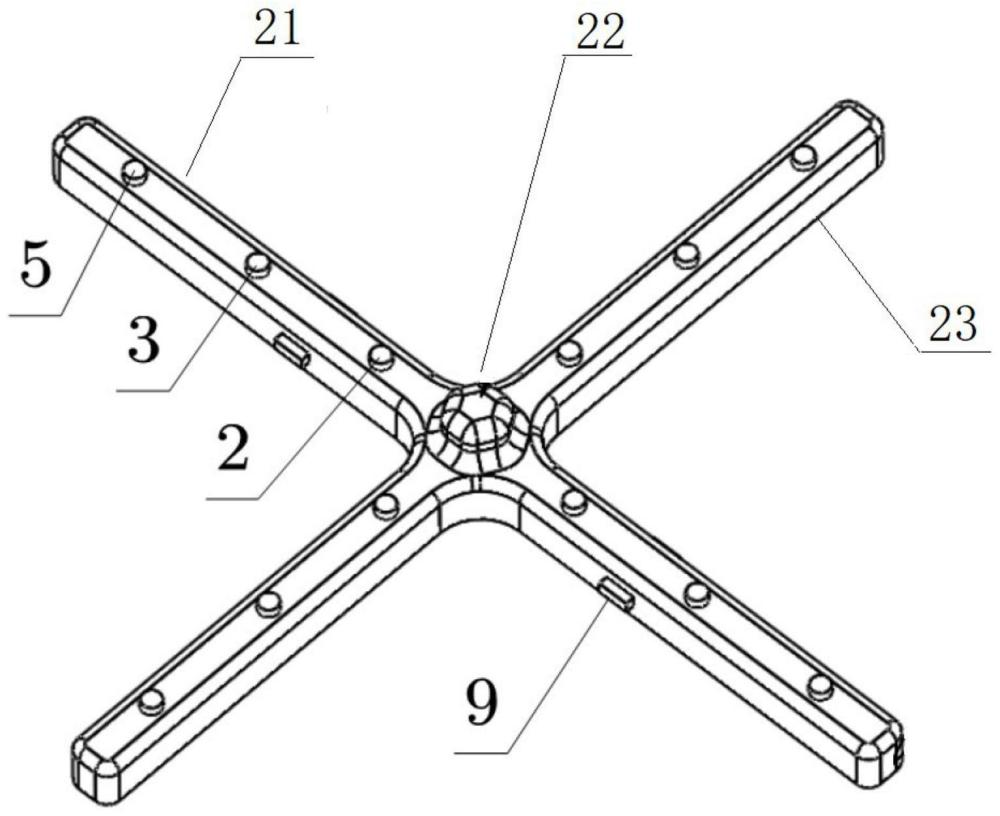

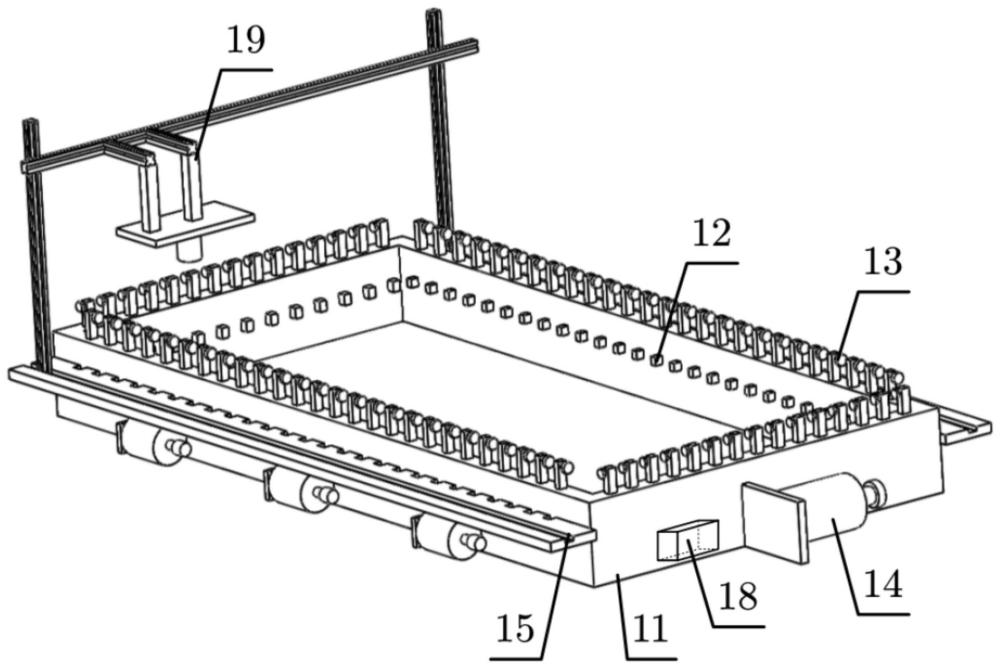

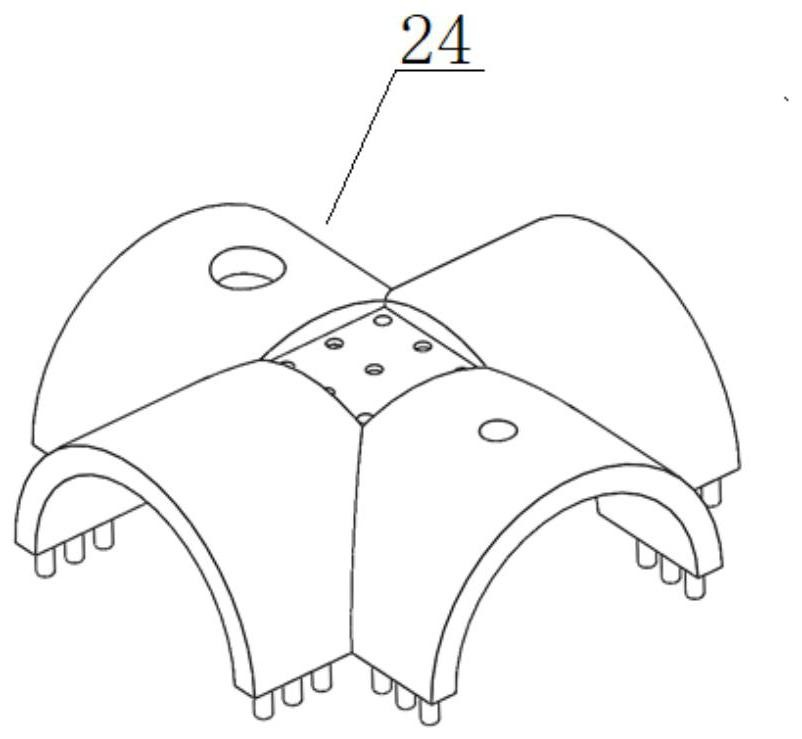

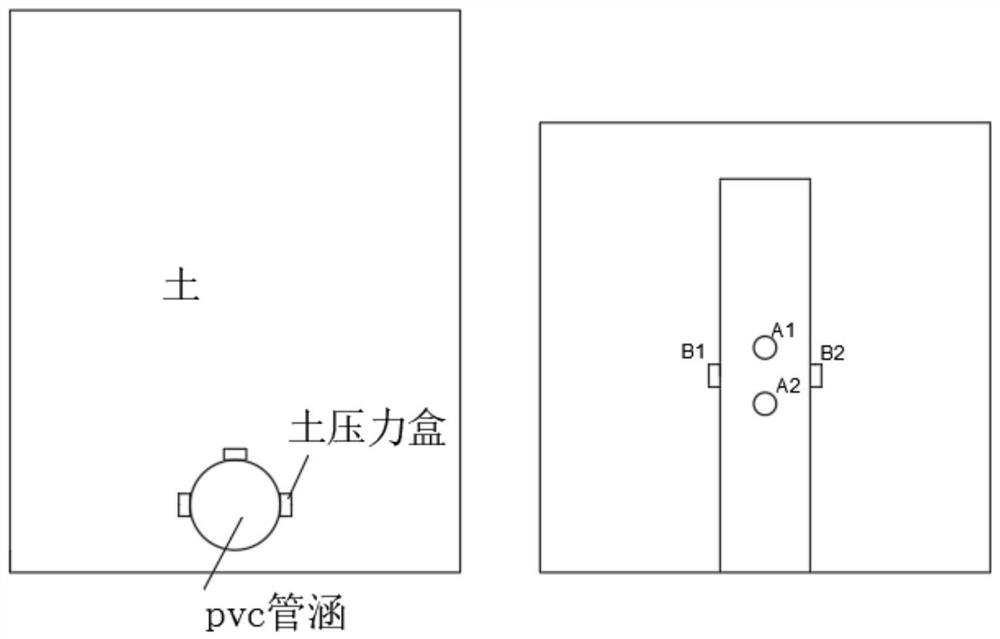

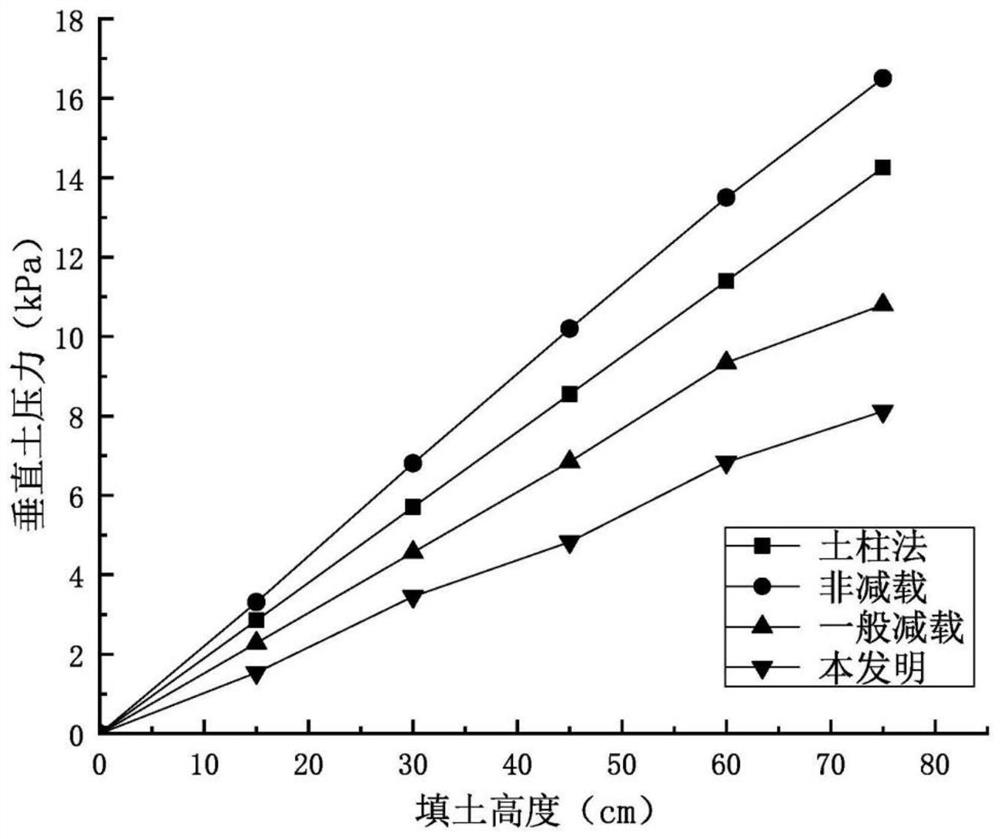

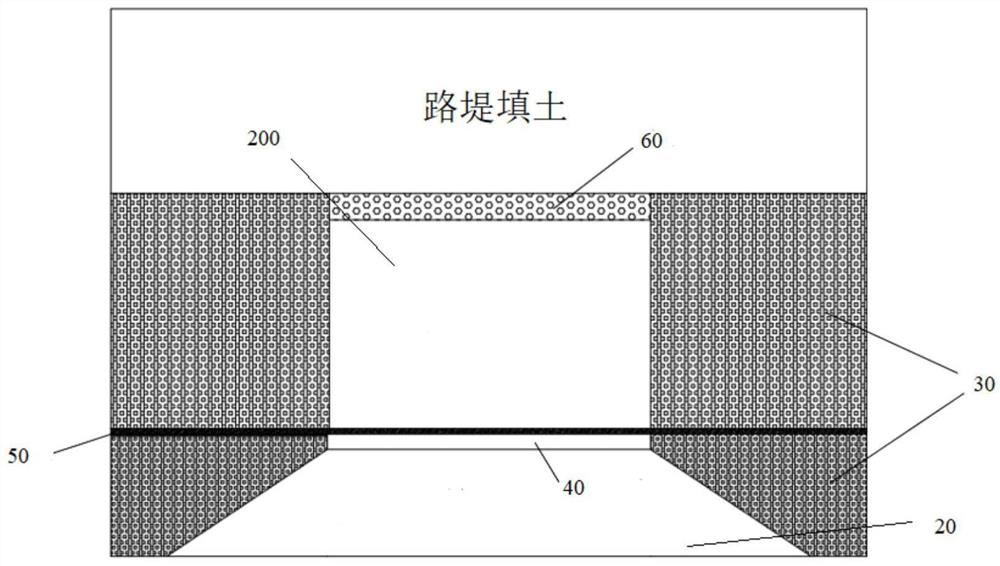

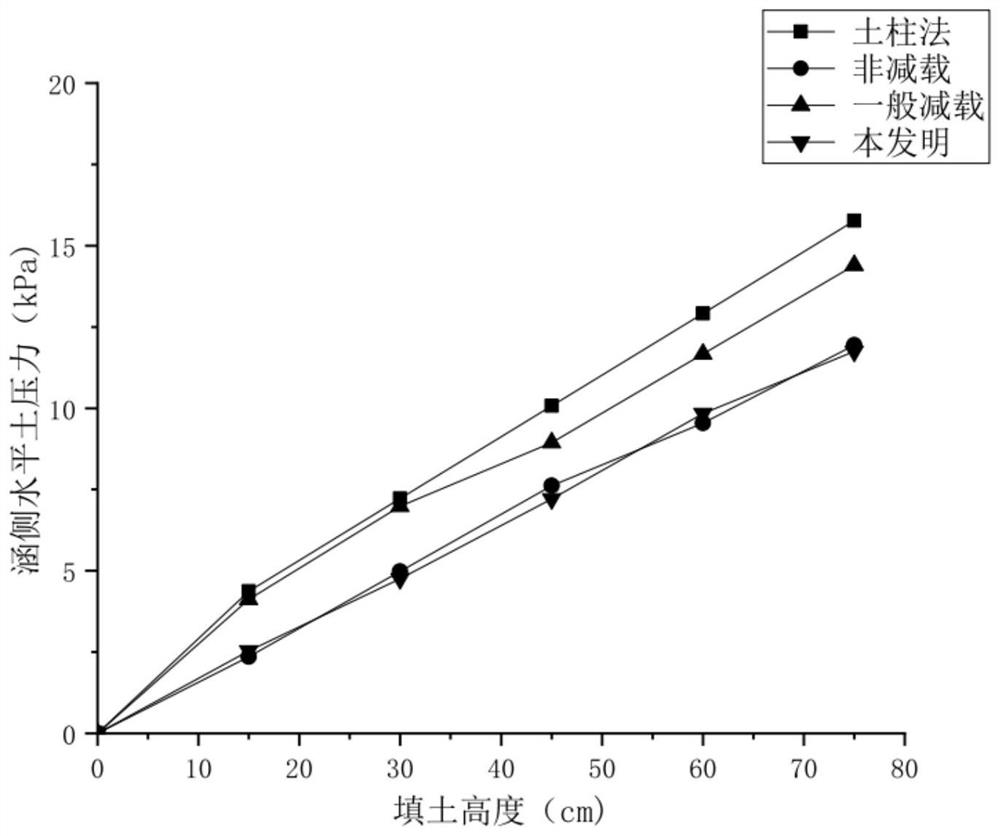

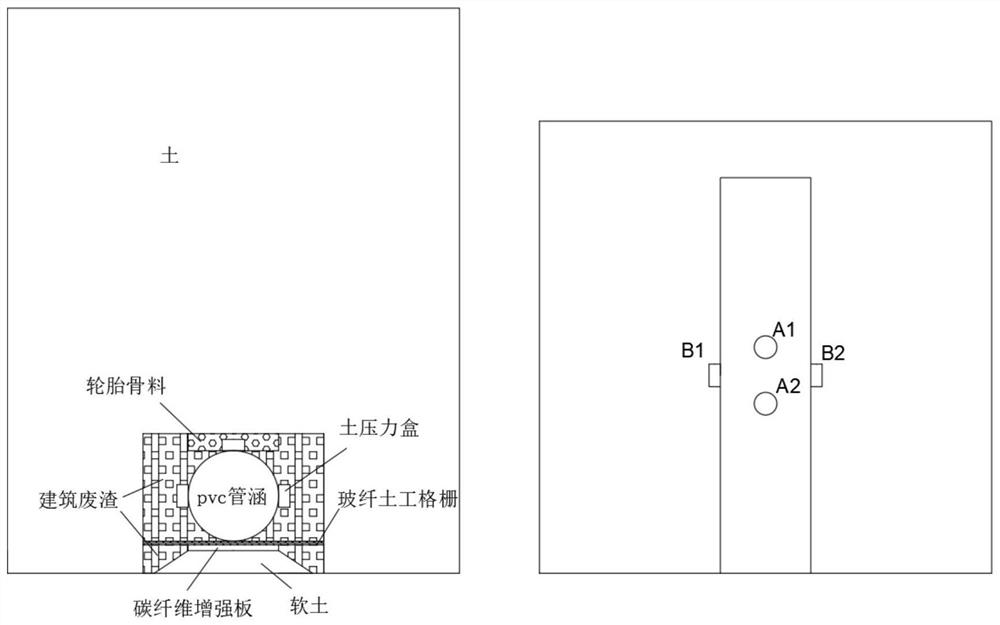

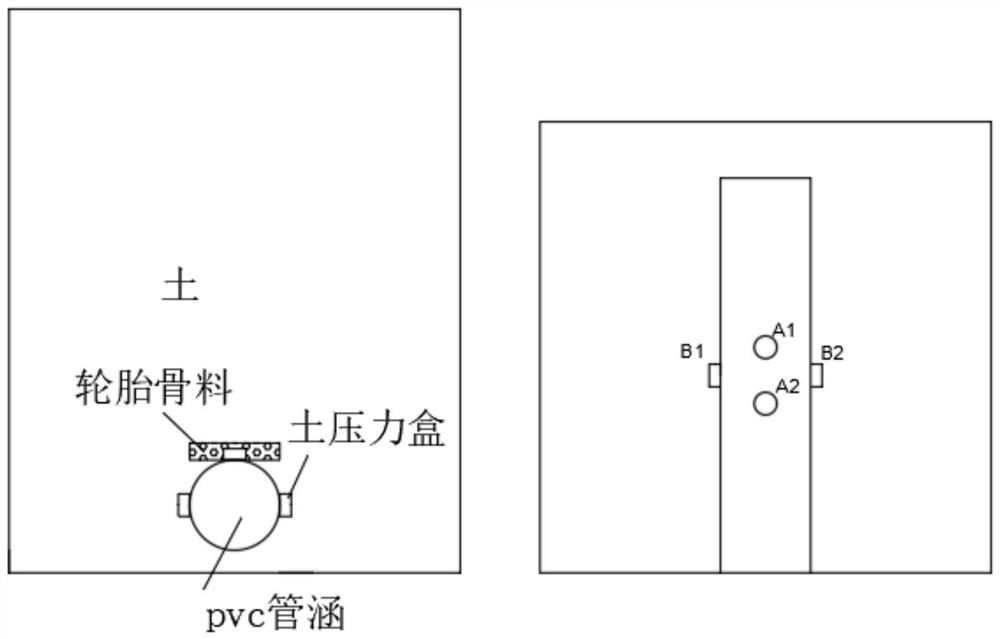

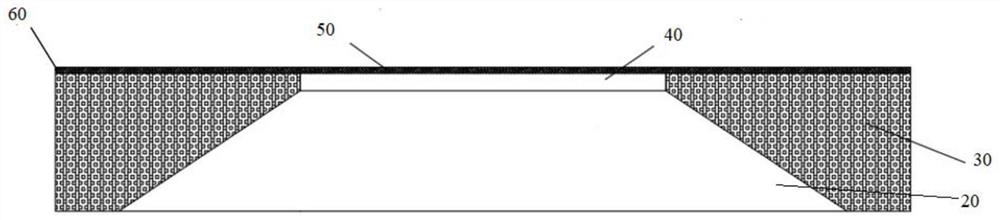

 图2是智能土工格栅单元的结构示意图  图3是延长条带的竖向剖面结构示意图  图4是中心节点的横向剖面结构示意图  图5是智能土工格栅制造装置的结构示意图  图6是电磁夹具的结构示意图  图7是第一交点模具的结构示意图  图8是第二交点模具的结构示意图  图9是光纤的排布示意图 图例说明： 1分布式布里渊光栅光纤；2温度电阻；3聚偏二氟乙烯动态压力元；4碳纤维钢绞线；5静态微型土压力盒；6扫描信号分配模块；7扫描信号汇总模块；8碳纤维条带；9孔隙水压力计；11光固化液体槽；12电磁夹具；1201电磁铁；1202电磁通讯接口；1203弹簧；1204夹具托板；1205夹具板；13滑轮；14伺服力矩电机；15钢制导轨；18PLC控制终端；19光固化3D打印机；20智能土工格栅单元；21延长条带；22中心节点；23带体；24第一交点模具；25第二交点模具。 2 发明名称：道路涵洞的铺装结构 申请号：CN202210705419.1 公开号：CN114892554B 授权公告日：2023.10.03 专利权人：湖北工业大学 本申请公开了道路涵洞的铺装结构。该铺装结构包括：软土地基层；换填层，包围涵洞的外侧面并叠置在软土地基层非承载涵洞的区域，用以填入建筑废渣；一刚性板，中间部分覆于在软土地基层、涵洞之间，两端部分位于换填层内；一土工格栅，覆于刚性板上；柔性材料层，覆于涵洞的顶面。本技术方案中，能利用软土地基柔性大的特点，来减小涵顶土压力；建筑废渣可使得两侧传递得力均施加到建筑废渣上，使涵顶以及涵洞侧墙受力均减小；刚性板可保证涵洞均匀沉降；土工格栅可使得涵顶的力更好的向两侧传递并且可以保证涵洞在允许的范围内沉降。该技术将保留部分软土地基，不仅能有效减小涵顶土压力、涵侧土压力，并且具有施工便利，能缩短工期等特点。  图1为申请实施例提供的铺装结构在省略柔性材料层的结构示意图。  图2为申请实施例提供的铺装结构示意图。  图3为相关技术中非载涵洞的试验模型图。  图4为相关技术中一般减载式涵洞的试验模型图。  图5为申请实施例提供的铺装结构的试验模型图。  图6为本申请与相关技术的涵顶土压力数据对比图。  图7为本申请与相关技术的涵侧土压力数据对比图。 图例说明： 20-软土地基层；30-换填层；40-刚性板；50-土工格栅；60-柔性材料层；200-涵洞。
实用新型
1 实用新型名称：一种可变双向拉伸土工格栅结构申请号：CN202321072224.4 公开号：CN219930923U 授权公告日：2023.10.31 专利权人：云南展鹏土工材料制造有限公司 本实用新型公开了一种可变双向拉伸土工格栅结构，包括格栅本体，所述格栅本体的左右两侧面均固定连接有两个相对称的防滑条，每个所述防滑条的底面均固定连接有多个等距离排列的固定锥，所述格栅本体的上表面开设有两组相对称的螺纹孔，每个所述螺纹孔的内部均螺纹连接有螺栓，每个所述螺栓的底端均固定连接有锥形块。本装置通过设置的防护条，使固定锥与地面接触，从而增加格栅本体对地面的摩擦力，防止格栅本体在斜坡时的脱落和松动，通过设置的螺纹孔和螺栓的配合下，使螺纹孔和螺栓进行螺纹连接，方便工作人员通过螺栓对格栅本体进行固定，通过设置的防火层，防止橡胶材质的格栅本体燃烧产生有毒气体，对环境造成危害。

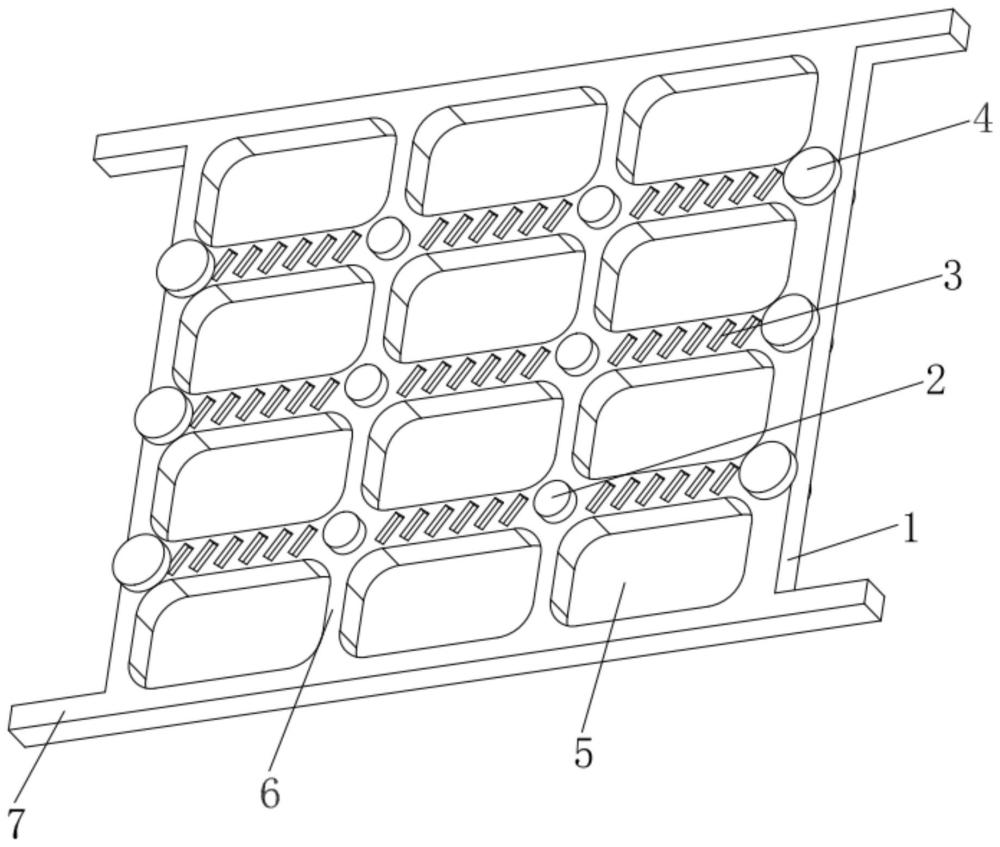

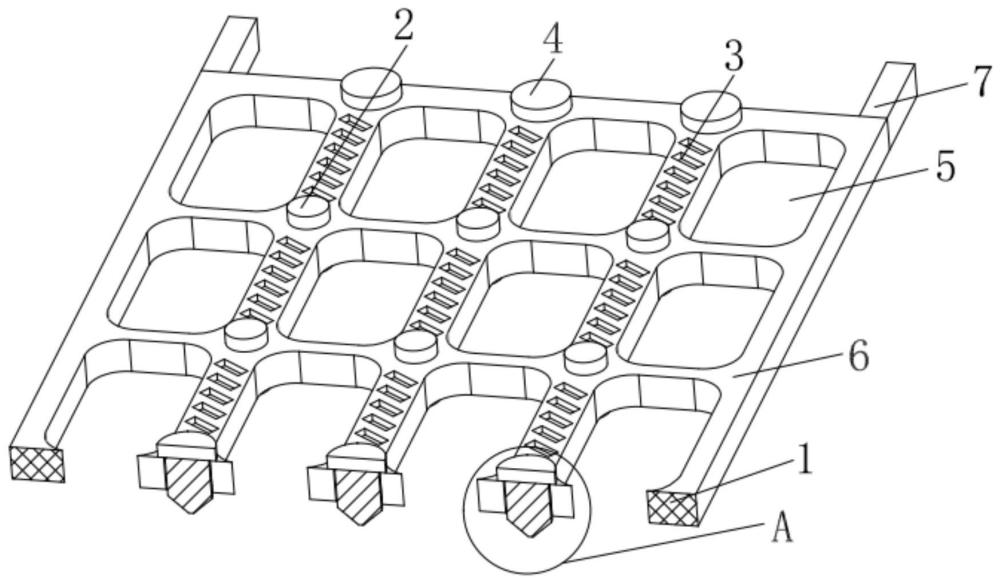

图1为一种可变双向拉伸土工格栅结构的立体图。

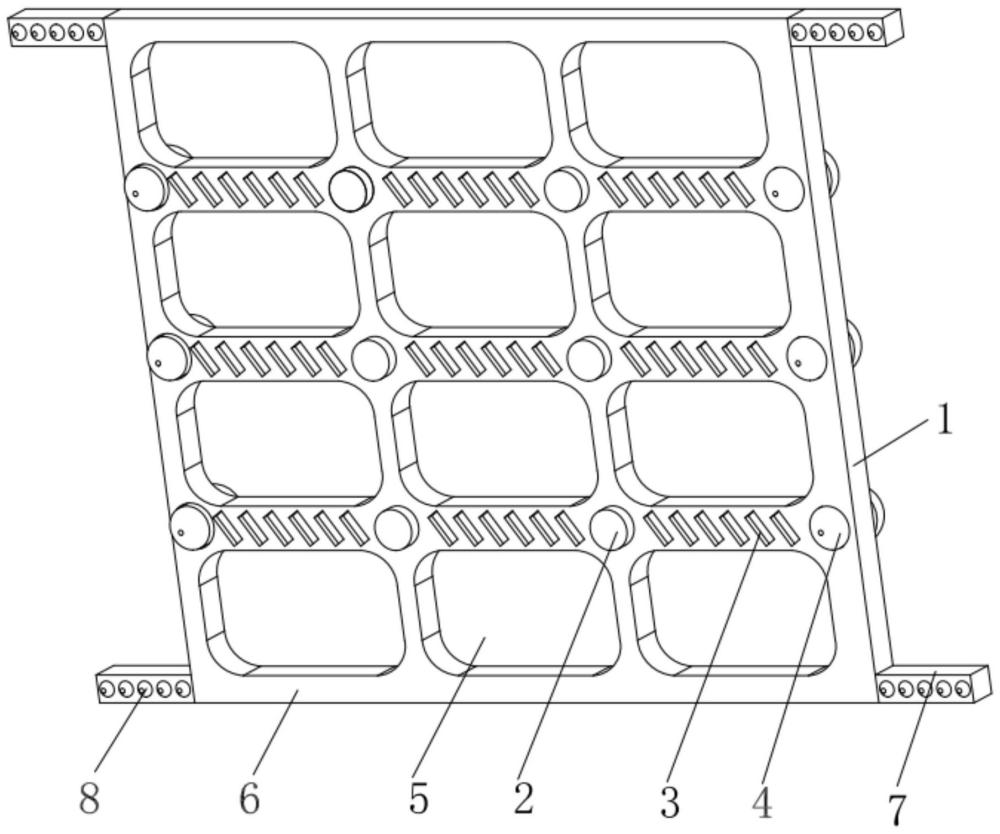

图2为一种可变双向拉伸土工格栅结构的仰视图的立体图。

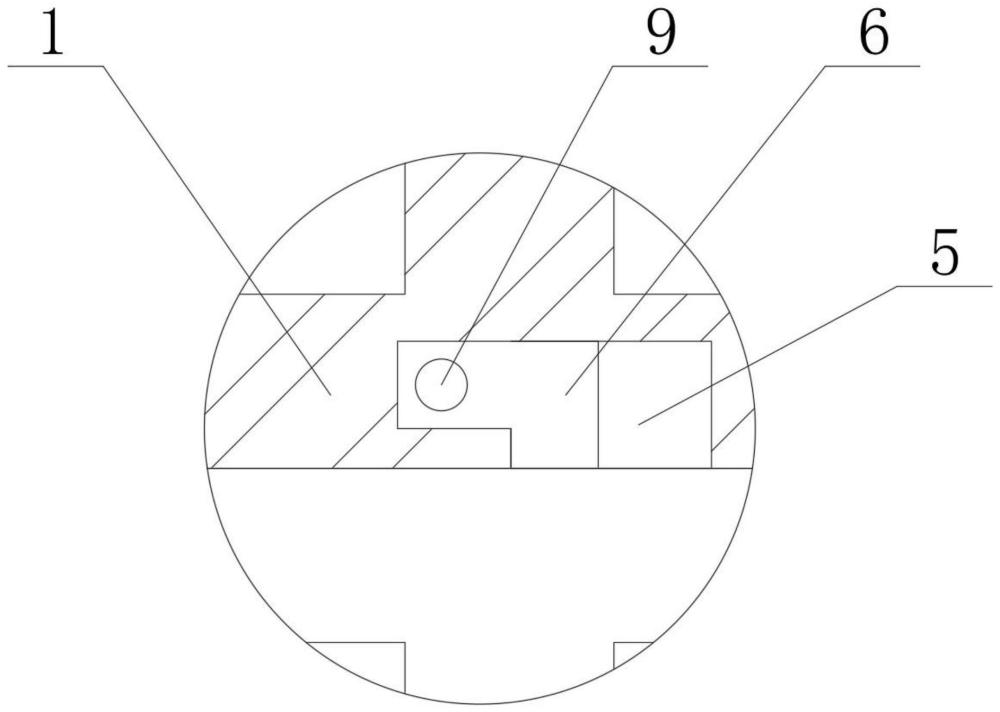

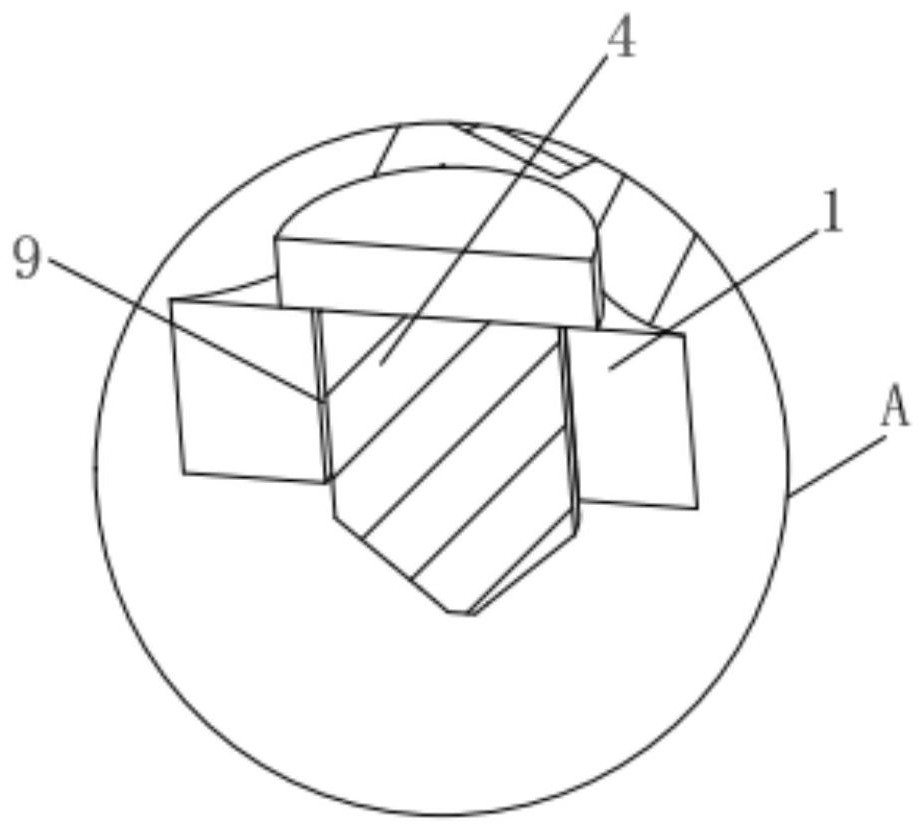

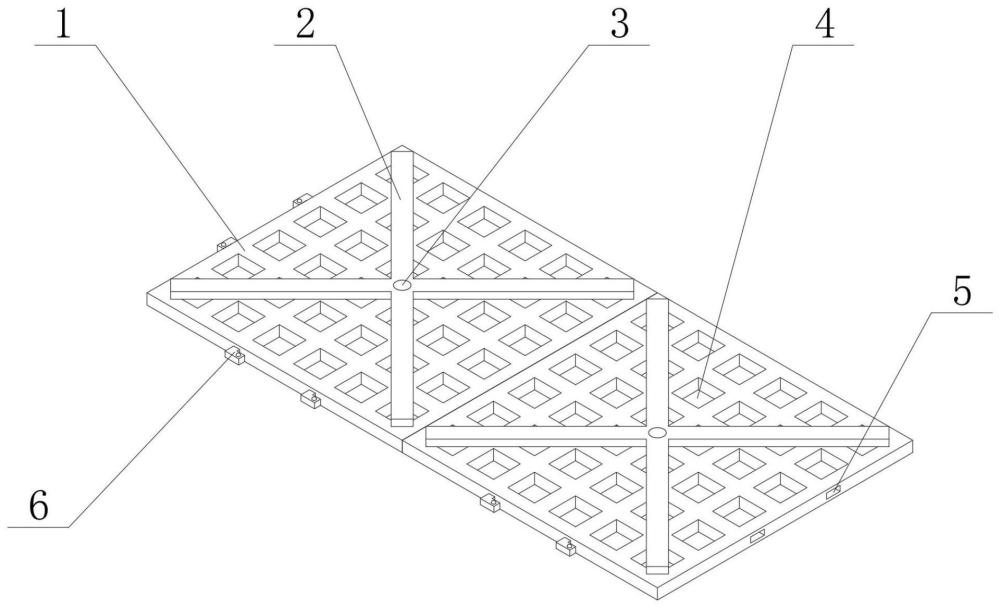

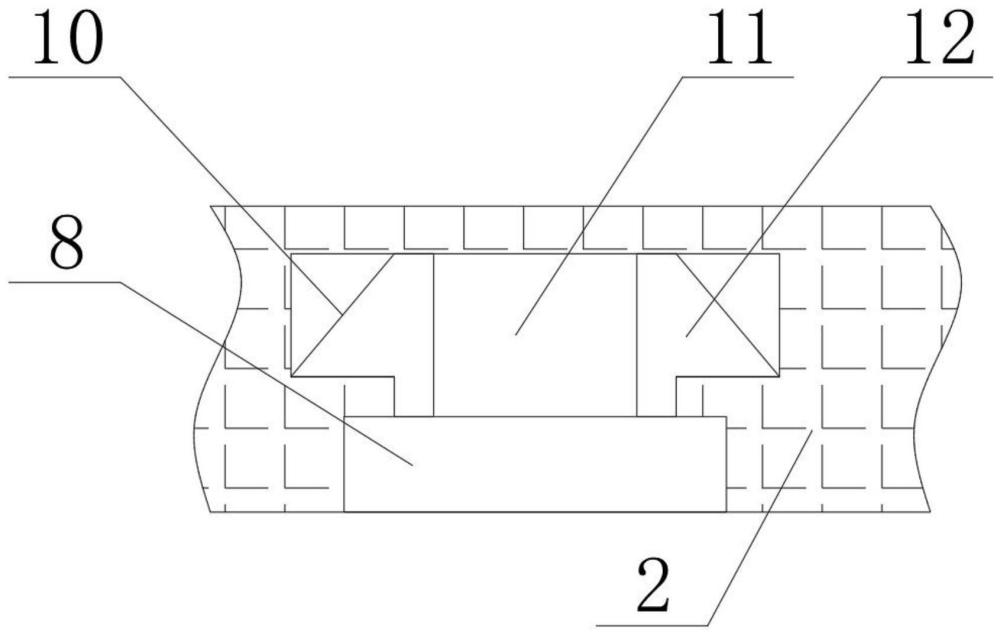

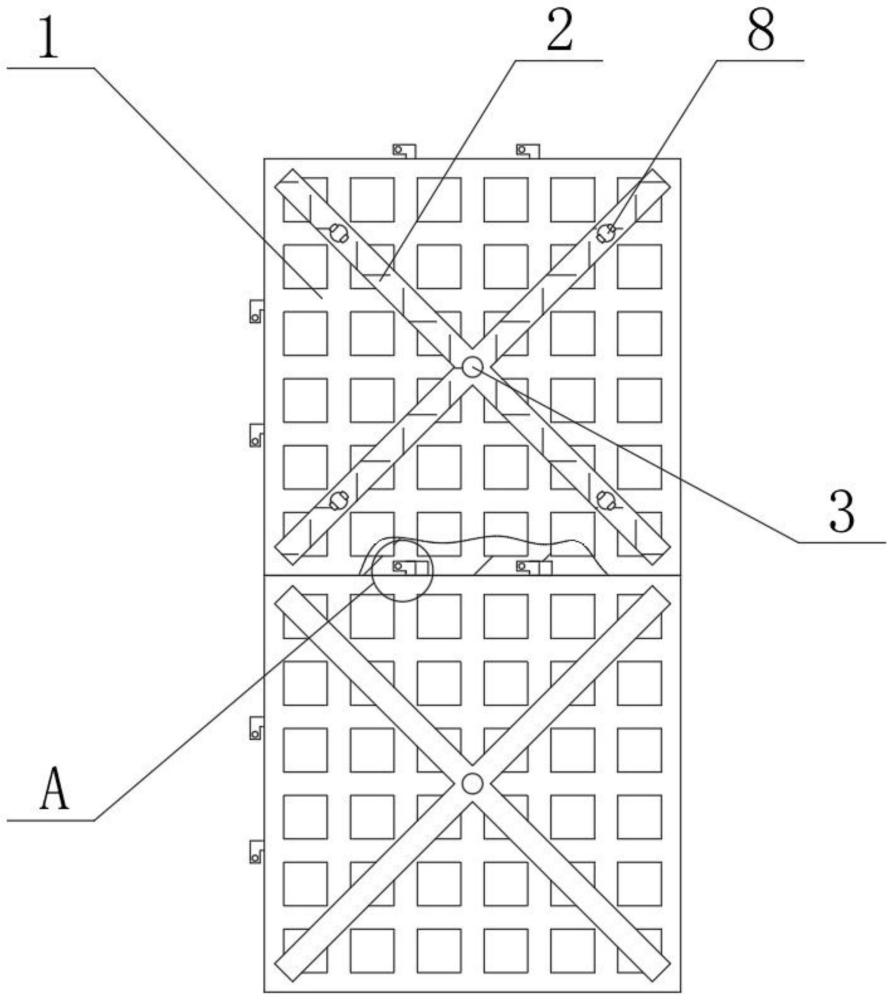

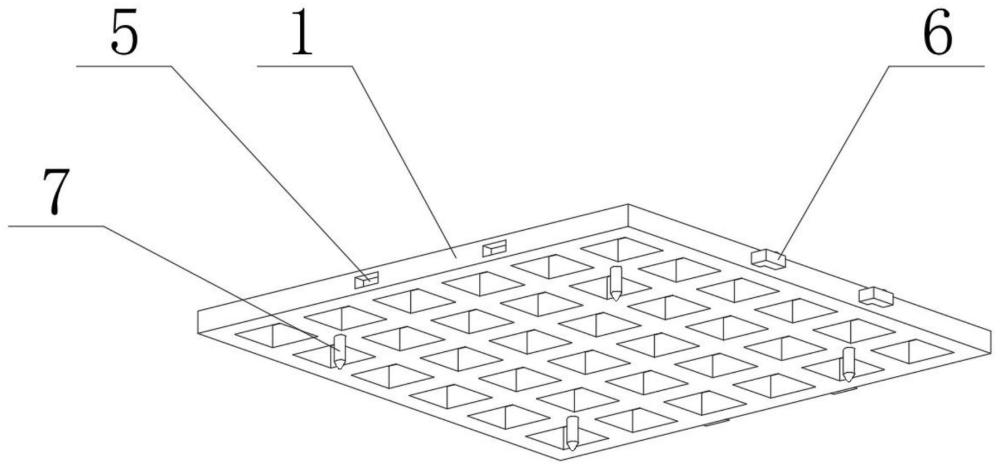

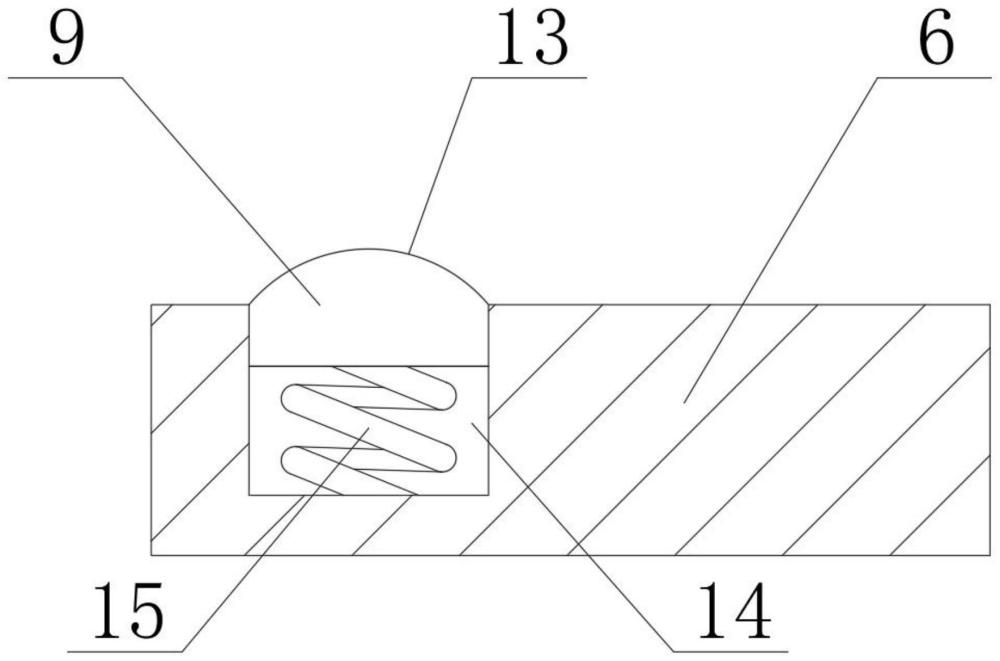

 图3为一种可变双向拉伸土工格栅结构的侧剖图的立体图。  图4为一种可变双向拉伸土工格栅结构图3中A处结构放大示意图。 1、格栅本体；2、摩擦块；3、矩形通口；4、螺栓；5、矩形网格；6、防火层；7、防滑条；8、固定锥；9、螺纹孔。 2 实用新型名称：一种低变形土工格栅 申请号：CN202223581817.1 公开号：CN219886766U 授权公告日：2023.10.24 专利权人：湖北力特土工材料有限公司 本实用新型涉及土木器械技术领域，尤其是指一种低变形土工格栅，包括格栅本体、加强架与L型块，所述格栅本体上端贴合有加强架，所述加强架四角内侧均开设有锁死槽，所述锁死槽内侧卡接有弹性锁死架，所述弹性锁死架固定连接在连接块上端两侧，所述弹性锁死架上端一侧开设有弯面，所述连接块滑动在锁死槽底侧内，所述连接块固定连接在格栅本体上端四角，所述加强架中部内开设有凹槽，所述加强架上的凹槽内滑动有限位杆，所述限位杆固定连接在格栅本体上端中部，本实用新型能够在铺设完成格栅本体后，对格栅本体与加强架进行固定，可以通过加强架起到加强格栅本体强度的效果，避免在遇到地面不平时，格栅本体容易出现变形的问题。  图1为本实用新型的整体结构示意图；  图2为本实用新型的整体结构仰视图；  图3为本实用新型的整体结构俯视图；  图4为本实用新型图3的A处结构示意图；  图5为本实用新型加强架安装结构剖视图；  图6为本实用新型L型块安装结构剖视图。 1、格栅本体；2、加强架；3、限位杆；4、格槽；5、固定槽；6、L型块；7、抓地刺；8、连接块；9、卡块；10、弯面；11、锁死槽；12、弹性锁死架；13、弧面；14、限位槽；15、弹簧。 3 实用新型名称：一种用于土工格栅生产的收卷装置 申请号：CN202320211906.2 公开号：CN219859654U 授权公告日：2023.10.20 专利权人：湖北力特土工材料有限公司 本实用新型涉及土工格栅生产技术领域，提供一种用于土工格栅生产的收卷装置，包括固定架、电机和收卷辊，固定架的一侧设置有电机，固定架内部的两侧设置有安装轴，安装轴的中间位置处设置有收卷辊，安装轴和收卷辊的连接处设置有固定结构，收卷辊的前端设置有导向柱，导向柱的前端设置有连接板，连接板的底端设置有松紧调节结构，松紧调节结构包括电动推杆、连接座、转辊和连接柱。本实用新型通过设置有松紧调节结构，为了在对土工格栅收卷时可以对土工格栅的松紧进行一个调节，使土工格栅在收卷时更加的方便，因此通过电动推杆、连接座和转辊的配合使用，可以对土工格栅的松紧进行一个调节，使在收卷土工格栅时更加的方便。

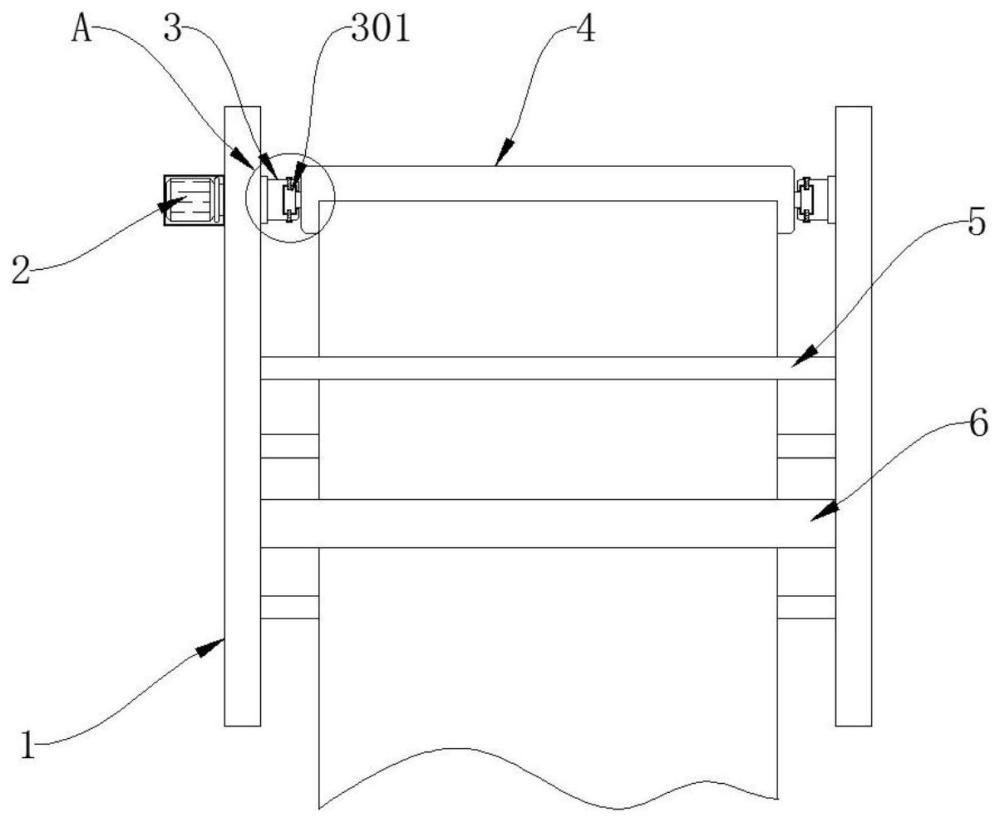

图1为本实用新型的俯视结构示意图；

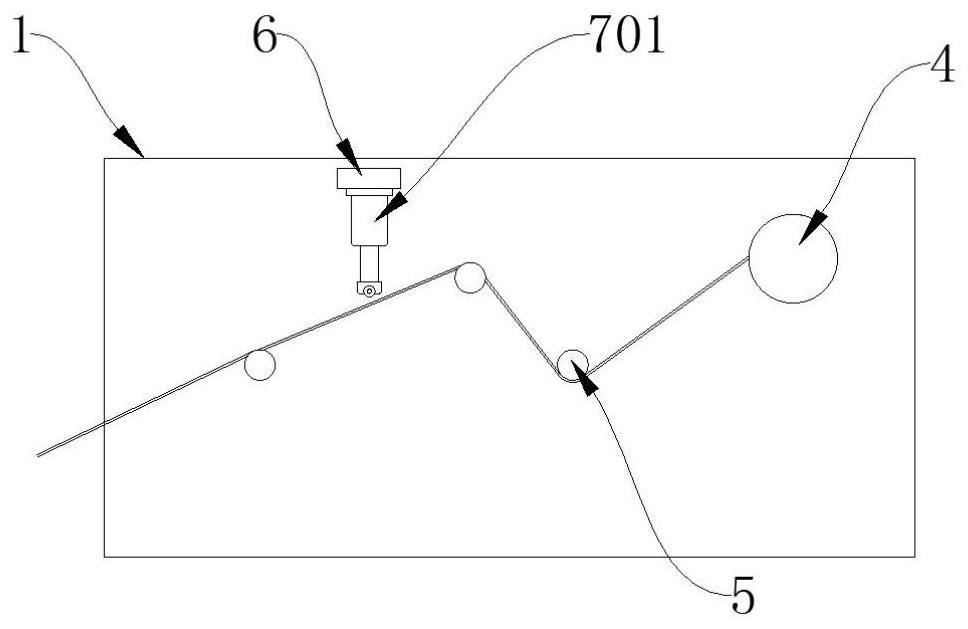

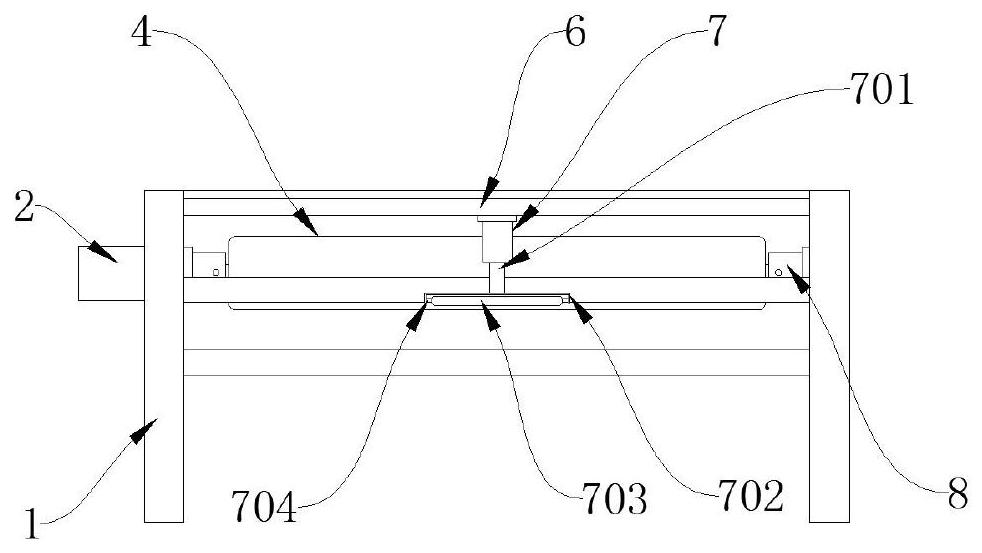

图2为本实用新型的正视结构示意图；
图3为本实用新型的侧视剖面结构示意图；

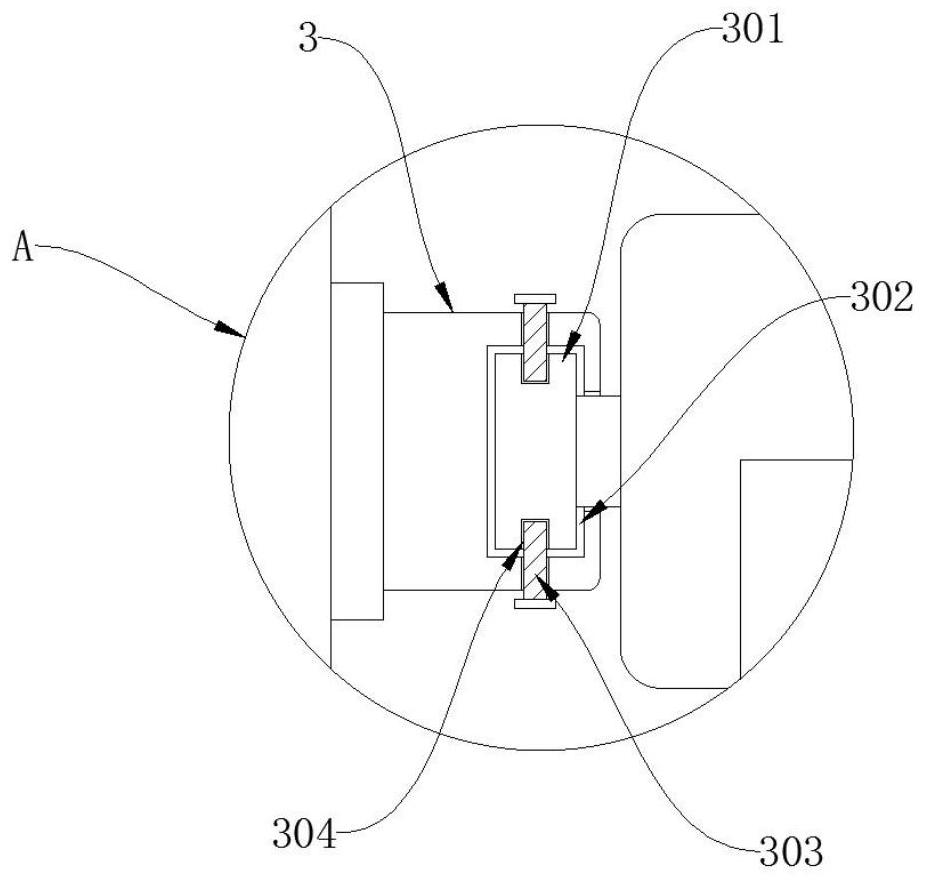

图4为本实用新型的图1中A处局部放大结构示意图；
图5为本实用新型的松紧调节结构正视立体结构示意图。
图例说明： 1、固定架；2、电机；3、固定结构；301、卡块；302、卡槽；303、固定杆；304、固定槽；4、收卷辊；5、导向柱；6、连接板；7、松紧调节结构；701、电动推杆；702、连接座；703、转辊；704、连接柱；8、安装轴。
----摘录自“国家知识产权局网站”
【审核：许喜娟 整理、编辑：程凤娟】
|
