| 为适应工程对土工膜性能的需求，拓展土工膜的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用，增进技术人员对土工膜产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年10月份协会会员单位授权的土工膜相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
实用新型
1 实用新型名称：一种土工膜抗拉伸检测装置申请号：CN202223475677.X 公开号：CN219935483U 授权公告日：2023.10.31 专利权人：上海盈帆工程材料有限公司 本实用新型公开了一种土工膜抗拉伸检测装置，包括底板，所述底板的上端固定连接有两块竖板，两块所述竖板之间设有两个U型板，所述底板上设有用于对两块U型板进行调节的调节机构，所述U型板内设有两块转盘，两块所述转盘之间设有第一限位板和第二限位板，所述第一限位板与两块转盘固定连接，所述第二限位板与两块转盘滑动连接，两块所述转盘上均设有用于对第二限位板进行缓冲的缓冲机构，所述U型板上设有用于对两块转盘进行绕卷的绕卷机构。本实用新型对土工膜抗拉伸检测时，不会产生破损，检测的数据结果准确。

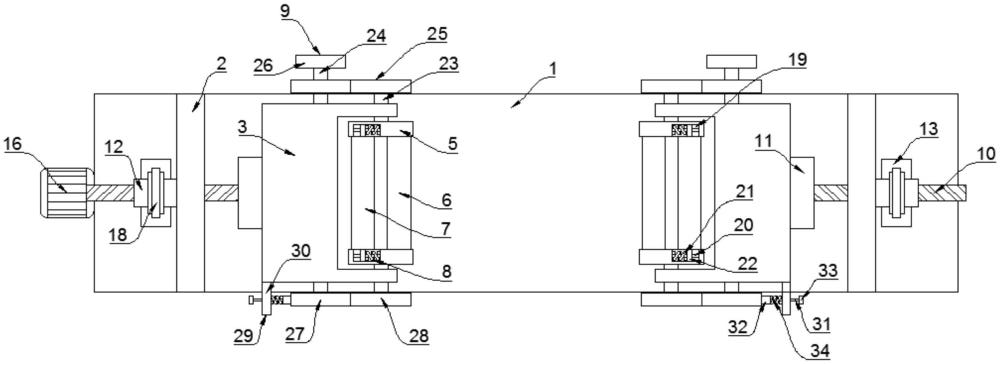

图1为本实用新型提出的一种土工膜抗拉伸检测装置的俯视结构透视图

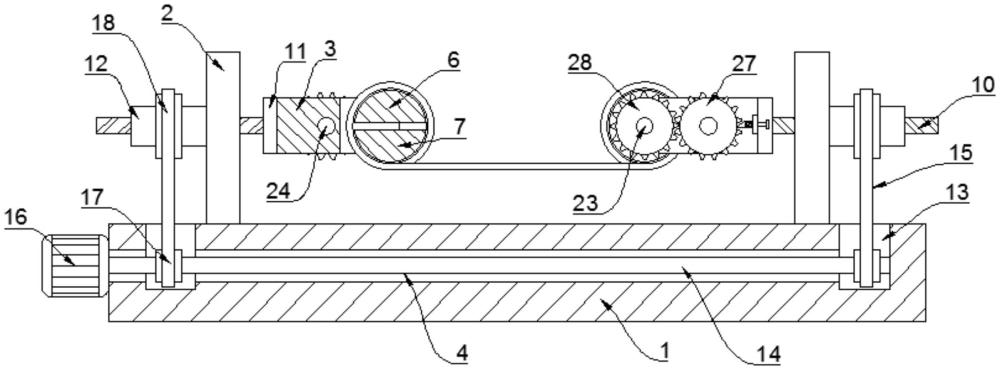

图2为本实用新型提出的一种土工膜抗拉伸检测装置的正面结构透视图

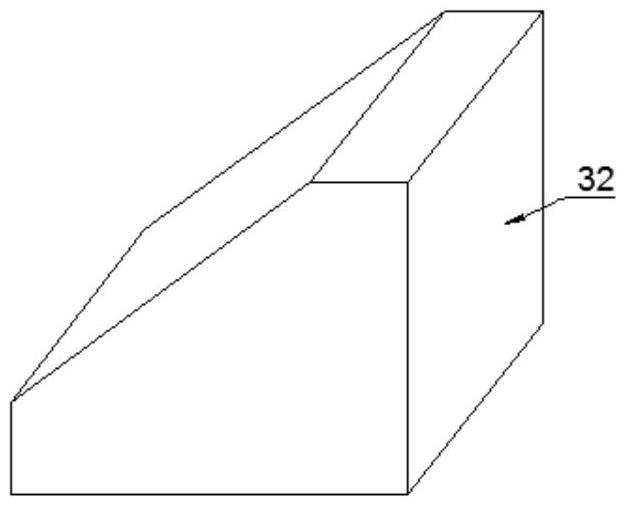

图3为本实用新型提出的一种土工膜抗拉伸检测装置中楔形块的结构立体图
图例说明： 1底板；2竖板；3U型板；4调节机构；5转盘；6第一限位板；7第二限位板；8缓冲机构；9绕卷机构；10螺纹杆；11拉力传感器；12螺纹套筒；13凹槽；14转轴；15传动机构；16电机；17第一皮带轮；18第二皮带轮；19缓冲槽；20限位杆；21弹簧；22滑块；23转动轴；24传动轴；25齿轮组；26转柄；27第一齿轮；28第二齿轮；29限位机构；30固定板；31滑杆；32楔形块；33拉柄。 2 实用新型名称：一种螺杆挤出机 申请号：CN202320664623.3 公开号：CN219903245U 授权公告日：2023.10.27 专利权人：山东金驰华易工程材料有限公司 本实用新型涉及糙面土工膜生产技术领域，尤其涉及一种螺杆挤出机。其技术方案包括：所述机体内转动安装有出料绞龙，所述机体的底端设有支撑块，所述机体通过支撑块架设在底板上，所述出料绞龙位于机体外侧的一端设有同步轮，所述底板上安装有第二电机，所述第二电机和出料绞龙通过同步带和同步轮传动连接，所述机体上架设有进料斗，所述机体背离第二电机的一端安装有出料头，所述出料头的下方安装有托板，所述出料头的外侧套设有加热头，所述加热头的下方安装有储液箱，所述储液箱上安装有加热板，所述储液箱上位于加热板的上方安装有风扇。本实用新型原料在挤出时及挤出后可持续对挤出原料进行加热，从而防止原料降温固化，影响后续加工效率。  图1为本实用新型的主视结构示意图  图2为本实用新型的加热头主视外观示意图 图例说明： 1 同步带；2 同步轮；3 进料绞龙；4 进料斗；5 第一电机；6 出料绞龙；7 机体；8 真空腔；9 加热头；10 出料头；11 托板；12 风扇；13 加热板；14 储液箱；15 导管；16 底板；17 支撑块；18 第二电机；19 出料口；20 鳍片。 3 实用新型名称：一种大面积防渗土工膜施工装置 申请号：CN202321073629.X 公开号：CN219886829U 授权公告日：2023.10.27 专利权人：云南东欣土工材料制造有限公司 本实用新型公开了一种大面积防渗土工膜施工装置，涉及土工膜施工技术领域，包括连接架，所述连接架的底面连接有四个万向轮，所述连接架的一端连接有支撑杆，所述支撑杆的一端连接有放料单元，该装置通过连接架能够将放料单元与驱动车辆进行连接固定，方便对大面积项目进行土工膜的放料施工，而驱动气缸能够带动调节连接架和支撑杆顺着连接轴的外表面上 下放料单元的收放，便于土工膜的施工和收纳，提高施工效率，减少施工的耗时，且对不同尺寸的土工膜进行限位固定，调节丝杆与两个夹片的配合，能够使得夹片顺着活动槽滑动，对土工膜两端外表面进行限位固定，防止土工膜放料时的抖动，影响施工的质量。  图1为一种大面积防渗土工膜施工装置的结构示意图  图2为一种大面积防渗土工膜施工装置的俯视图  图3为一种大面积防渗土工膜施工装置的放料单元的结构示意图  图4为一种大面积防渗土工膜施工装置的放料单元的分解结构示意图 图例说明： 1 连接架；11 连接轴；2 万向轮；3 驱动气缸；4 放料单元；41 承托杆；42 连接弹簧；43 固定块；44 限位柱；45 辊轴；46 固定销；47 销孔；48 调节板；49 活动槽；401 夹片；402 调节丝杆；5 支撑杆；51 调节连接杆。 4 实用新型名称：一种双糙面夹网增强型土工膜 申请号：CN202321330295.X 公开号：CN219820821U 授权公告日：2023.10.13 专利权人：云南展鹏土工材料制造有限公司 本实用新型公开了一种双糙面夹网增强型土工膜，包括土工膜本体，所述土工膜本体包括加强层 两个耐磨层和两个防水层，所述加强层包括增强网 两个防冻层和两个无纺布层，所述土工膜本体的上表面和土工膜本体的底面均固定连接有一组防滑颗粒，所述土工膜本体的上方设有产品标签。本装置通过设置有耐磨增 防水层 无纺布层和防冻层，利用耐磨层便于增加土工膜本体两侧面的耐磨效果，进而提高土工膜本体的耐磨程度，通过防水层，可以防止土工膜本体两侧出现渗水的现象，此时根据防冻层和无纺布层的配合，能够进一步提高增强网的使用寿命，防止增强网因寒冷的因素而降低使用寿命，其方式能够进一步提高土工膜本体的使用效果。  图1为双糙面夹网增强型土工膜整体的立体结构示意图  图2为双糙面夹网增强型土工膜土工膜本体正视图的剖视图  图3为双糙面夹网增强型土工膜加强层正视图的剖视图 图例说明： 1 产品标签；2 土工膜本体；3 防滑颗粒；4 加强层；5 防水层；6 耐磨层；7 防冻层；8 无纺布层；9 增强网。
----摘录自“国家知识产权局网站”
【审核：许喜娟 整理、编辑：程凤娟】
|
