为适应工程对土工格室性能的需求,拓展土工格室的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工格室技术推广与应用,增进技术人员对土工格室产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2023年10月份协会会员单位授权的土工格室相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。
发明专利

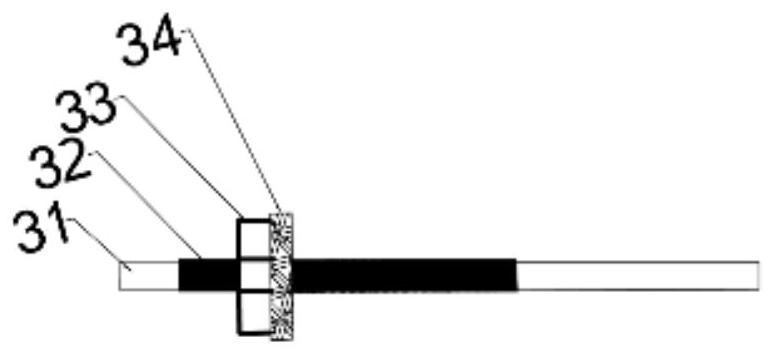

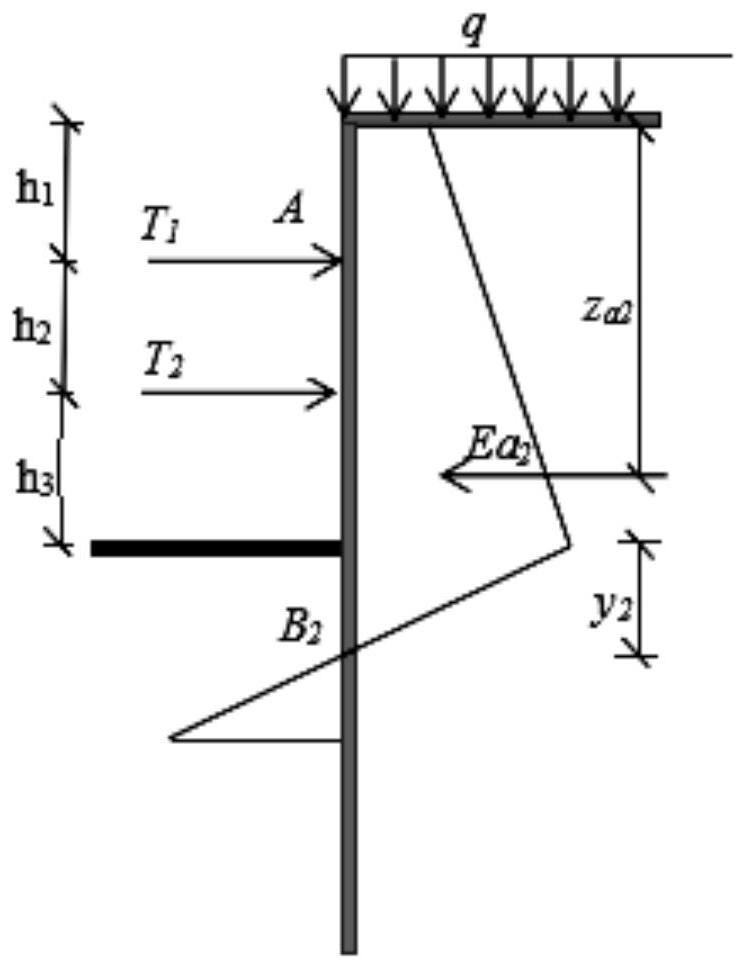

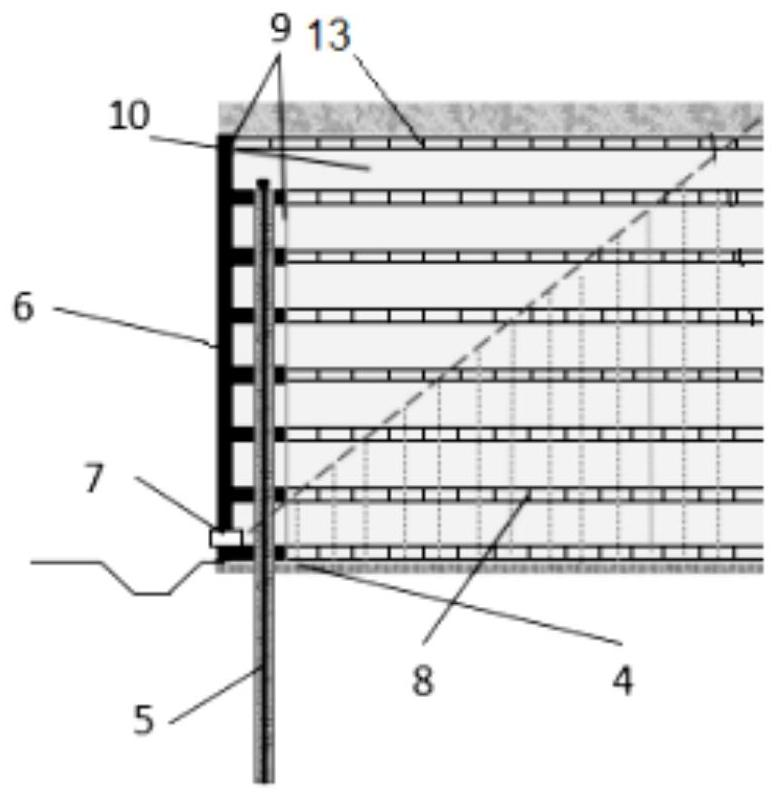

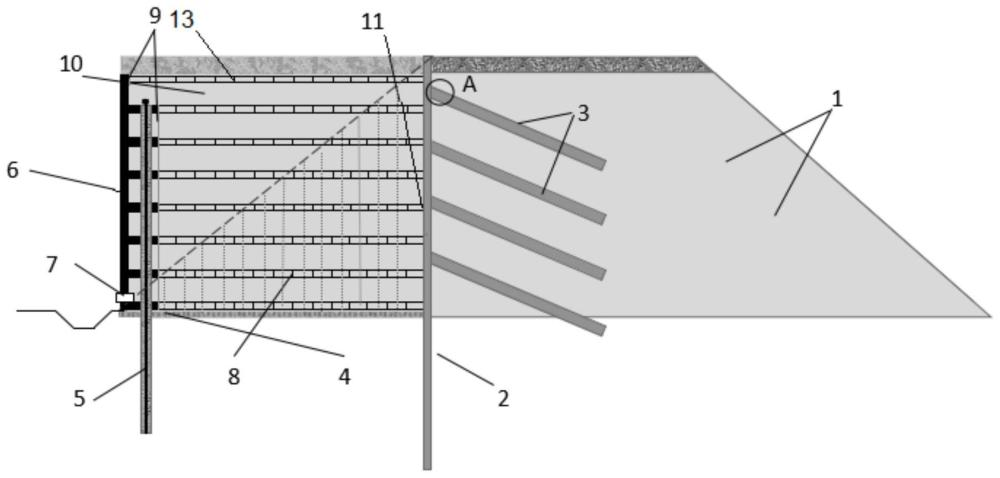

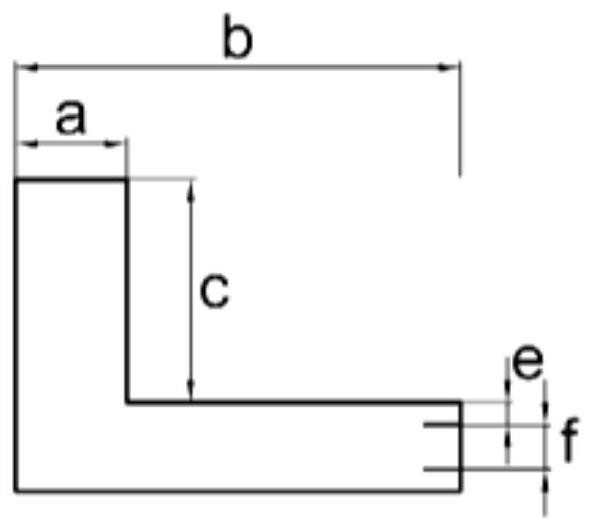

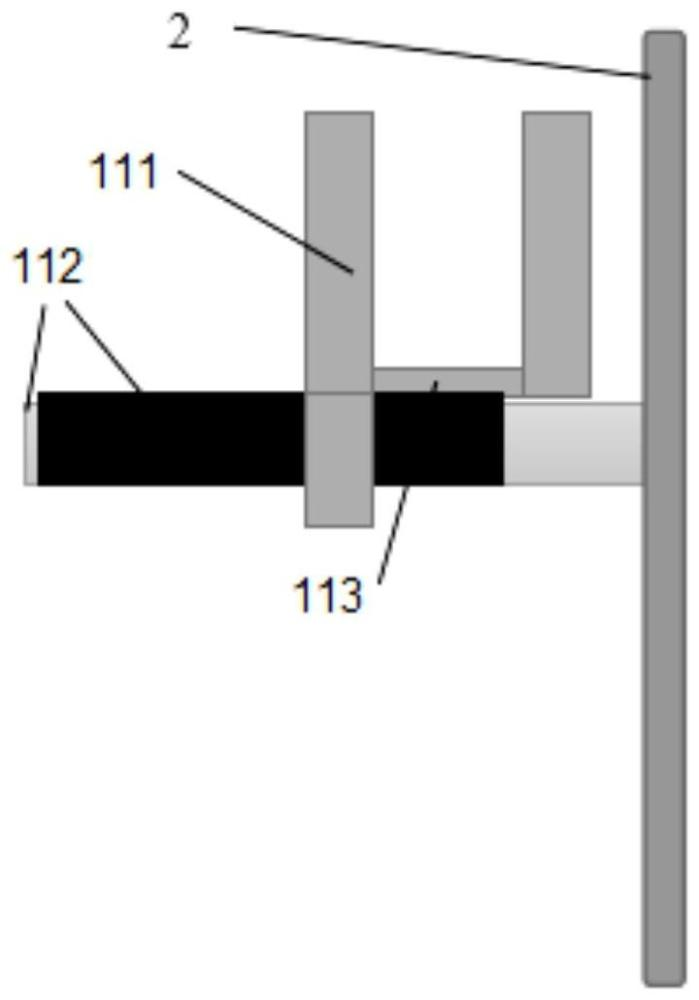

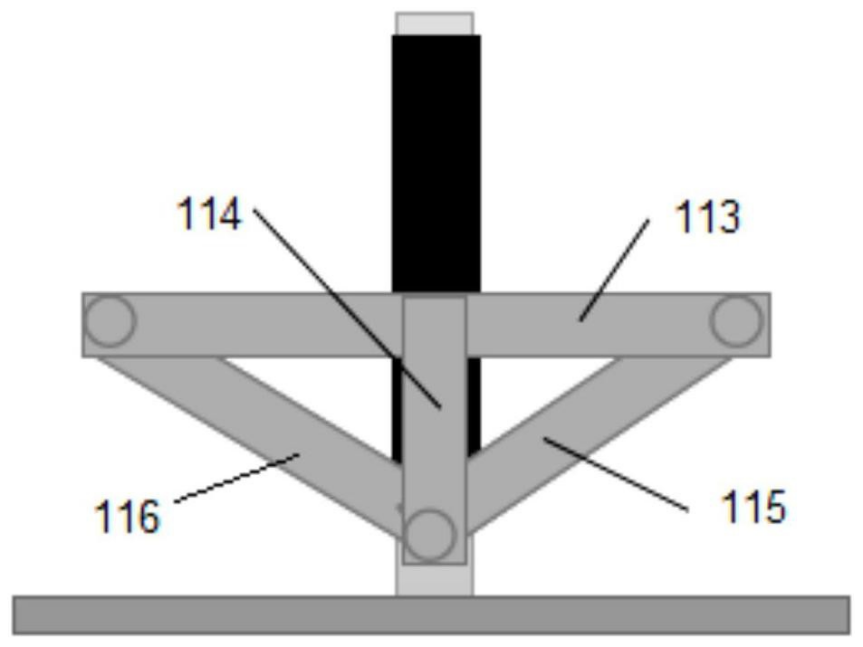

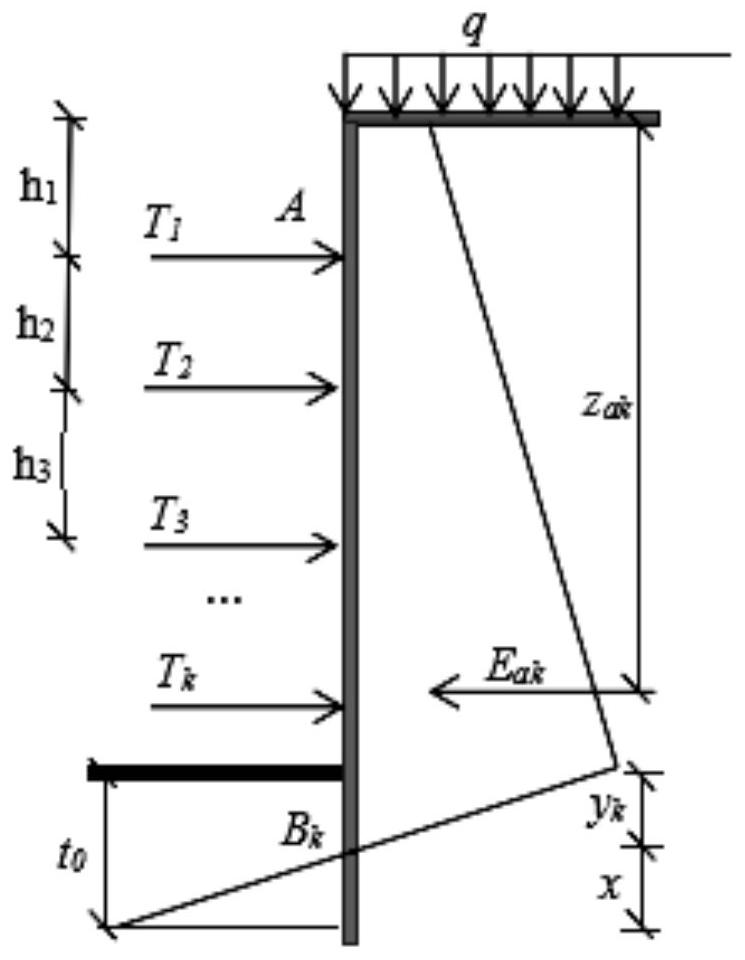

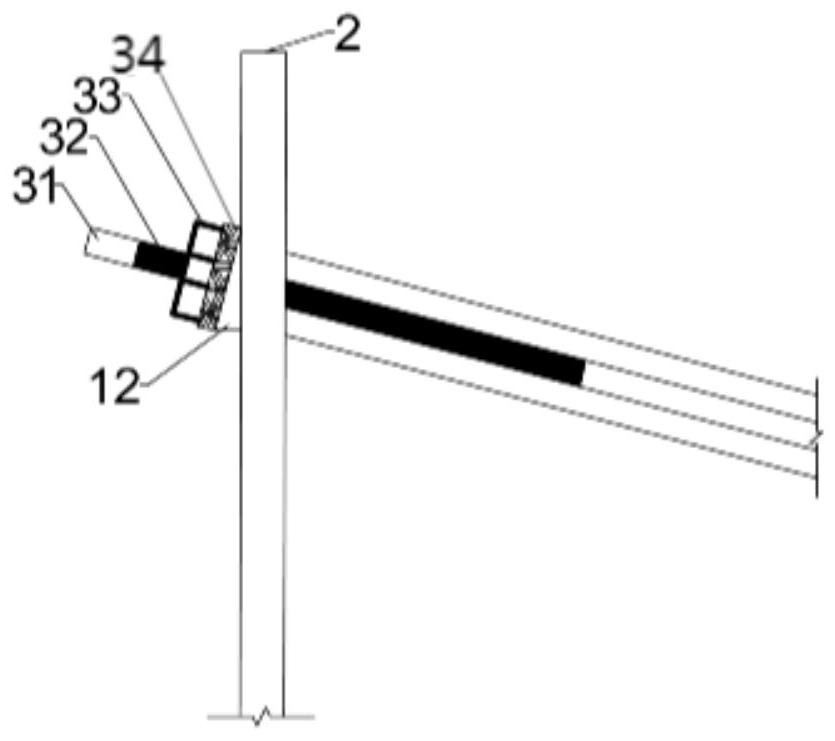

1 发明专利名称:一种加宽路基的加强结构、加宽道路及加宽方法申请号:CN202310739346.2 公开号:CN116949886A 授权公告日:2023.10.27 专利权人:石家庄铁道大学; 中交一公局第五工程有限公司; 中交一公局集团有限公司 本发明公开了一种加宽路基的加强结构、加宽路基及加宽方法,涉及公路施工的领域,解决了现有技术中新老路基的差异沉降、耐久性差、建筑垃圾对环境影响较大的问题。该结构包括预应力锚杆、表层土工格室以及沿浇筑体内不同高度多层布置的土工格室和多层L型面板;L型面板的竖向面板沿道路的竖向设置,L型面板的横向面板沿道路的横向设置,表层土工格室设于加宽路基的上表面,内部土工格室、预应力锚杆和横向面板设于加宽路基内,表层土工格室的一端与竖向面板固定连接,内部土工格室的一端与横向面板的一端固定连接,预应力锚杆沿道路的竖向贯穿横向面板。本发明可用于道路的加宽施工。 图1为本发明实施例一提供的加宽路基的加强结构的结构示意图 图2a为本发明实施例一提供的加宽路基的加强结构中L型面板的主视图 图2b为本发明实施例一提供的加宽路基的加强结构中L型面板的侧视图 图2c为本发明实施例一提供的加宽路基的加强结构中L型面板的俯视图 图3a为本发明实施例一提供的加宽路基的加强结构中面板连接组件的主视图 图3b为本发明实施例一提供的加宽路基的加强结构中面板连接组件的侧视图 图4为本发明实施例二提供的加宽道路的结构示意图 图5为图4的A放大图 图6为本发明实施例二提供的加宽路基中加强锚杆的端部示意图 图7a为本发明实施例二提供的加宽路基中板桩连接组件的主视图 图7b为本发明实施例二提供的加宽路基中板桩连接组件的侧视图 图7c为本发明实施例一提供的加宽路基中板桩连接组件的俯视图 图8a为本发明实施例三提供的加宽路基的加宽方法中第一层拉锚阶段的受力分析图 图8b为本发明实施例三提供的加宽路基的加宽方法中第二层拉锚阶段的受力分析图 图8c为本发明实施例三提供的加宽路基的加宽方法中第k层拉锚阶段的受力分析图 图例说明: 1、原路基;2、板桩;3、加强锚杆;31、加强杆体;32、套管;33、螺母;34、托盘;4、防水膜;5、预应力锚杆;6、L型面板;7、单向泄水管;8、内部土工格室;9、面板连接组件;91、横肋;92、竖肋;93、套筒;94、面板螺纹杆;95、螺栓;96、土工格夹;10、浇筑体;11、板桩连接组件;111、连接柱;112、板桩螺纹杆;113、水平连接板;114、竖向连接板;115、第一斜向连接板;116、第二斜向连接板;12、三角挡板;13、表层土工格室。 2 发明专利名称:用于土工格室的铺设装置 申请号:CN202310986204.6 公开号:CN202310986204.6 授权公告日:2023.10.20 专利权人:安徽徽风新型合成材料有限公司 本发明涉及用于土工格室的铺设装置,包括移动车以及固定在其顶部的安装板,所述安装板正面的移动车上固定设置有用于收卷土工格室的支撑架,所述支撑架的一侧设置有用于固定土工格室的限位机构,所述支撑架远离限位机构的一侧设置有拉紧土工格室的绷紧机构;当土工格室展开达到规定的长度时,锁定移动车的车轮,通过开启气缸,使得气缸的伸出端收缩,当气缸的伸出端收缩至一半长度时,通过推板对两个第一推力弹簧均提供推力,配合挡板带动限位条对土工格栅进行限位固定,防止其转动拉伸,防止在定位土工格室时,土工格室发生收缩复位,影响对其展开的效率。 图1为本发明整体结构示意图 图2为本发明限位机构结构示意图 图3为本发明限位机构局部结构立体示意图 图4为本发明绷紧机构结构示意图 图5为本发明绷紧机构局部结构立体示意图 图例说明: 1、安装板;2、绷紧机构;3、橡胶板;4、条形通孔;5、移动车;6、支撑架;7、限位机构;201、销轴;202、L形架;203、传动架;204、第一传动辊;205、不完全环;206、L形板;701、传动轮;702、支撑板;703、气缸;704、限位条;705、挡板;706、导向板;707、传动杆;708、推板;709、移动台。 3 发明专利名称:一种河道混凝土坡式护岸土工格室锚固结构及方法 申请号:CN202310819100.6 公开号:CN116837776A 授权公告日:2023.10.03 专利权人:中国市政工程西北设计研究院有限公司 本发明公开了一种河道混凝土坡式护岸土工格室锚固结构及方法,属于河道护坡生态化改造领域,解决了密植锚杆极易造成现状混凝土坡式护岸损坏,且增加工程费用的问题。本发明在现状混凝土坡式护岸表面设有多个顺坡向的不锈钢板,不锈钢板通过固定锚杆连接在现状混凝土坡式护岸上,不锈钢板上表面设有多个悬挂锚杆,悬挂锚杆上挂置有土工格室。锚固方法:制作不锈钢板;在现状混凝土坡式护岸上打入固定锚杆,将固定锚杆与不锈钢板焊接;将土工格室挂置于悬挂锚杆上,在悬挂锚杆上安装限位帽锚固土工格室;在土工格室内填筑种植土并植草。本发明大幅减少了锚杆的数量,减少了对现状混凝土坡式护岸的破坏,增加了现状混凝土坡式护岸的抗滑稳定性。 图1是本发明一种河道混凝土坡式护岸土工格室锚固结构的结构示意图 图2是本发明中不锈钢板的结构示意图 图例说明: 1、固定锚杆;2、现状混凝土坡式护岸;3、土工格室;4、悬挂锚杆;5、不锈钢板;6、锚固孔。
实用新型

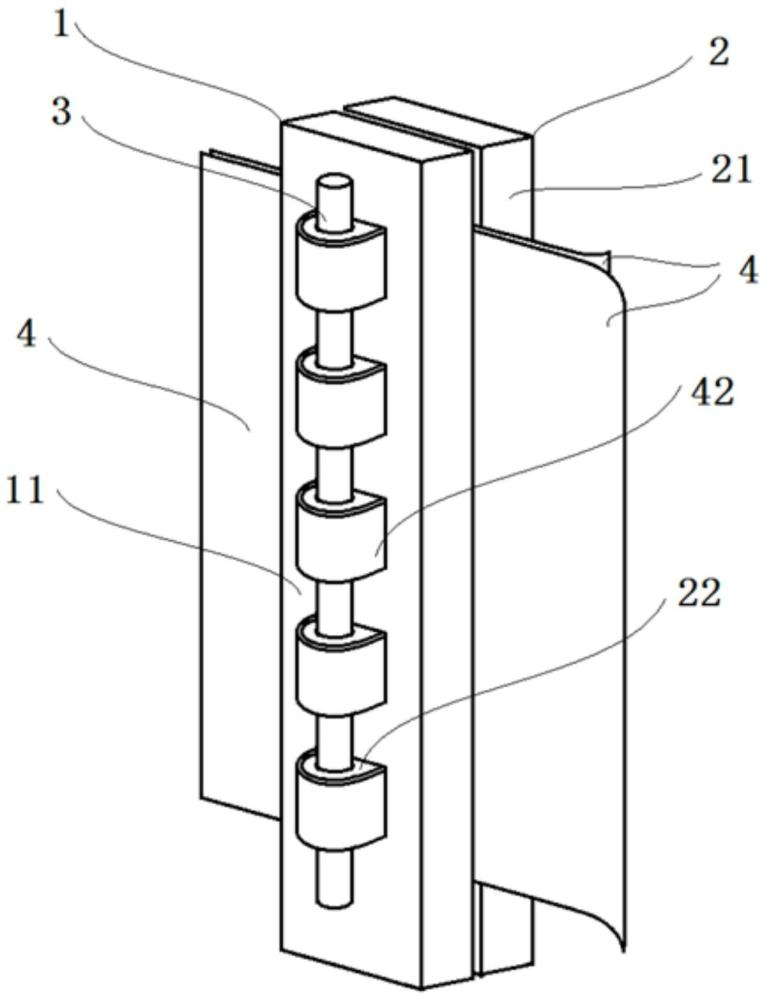

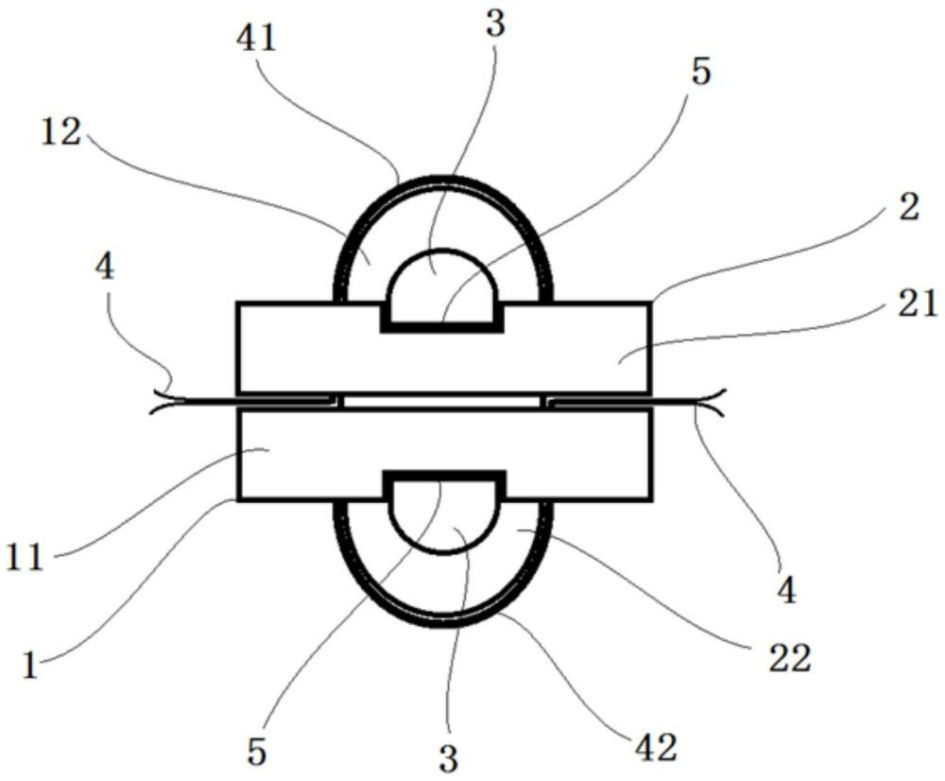

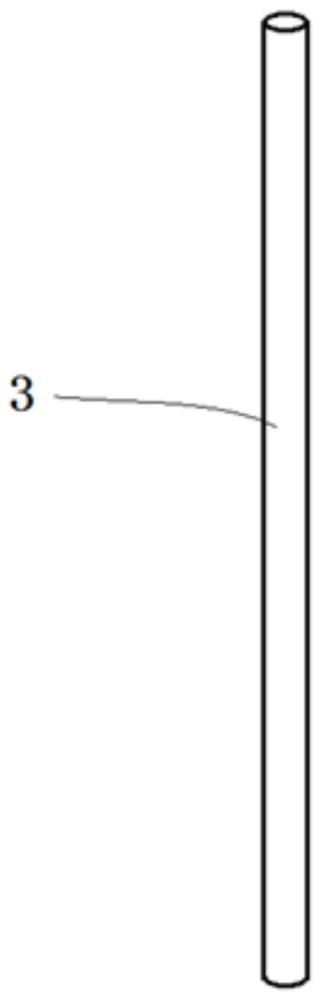

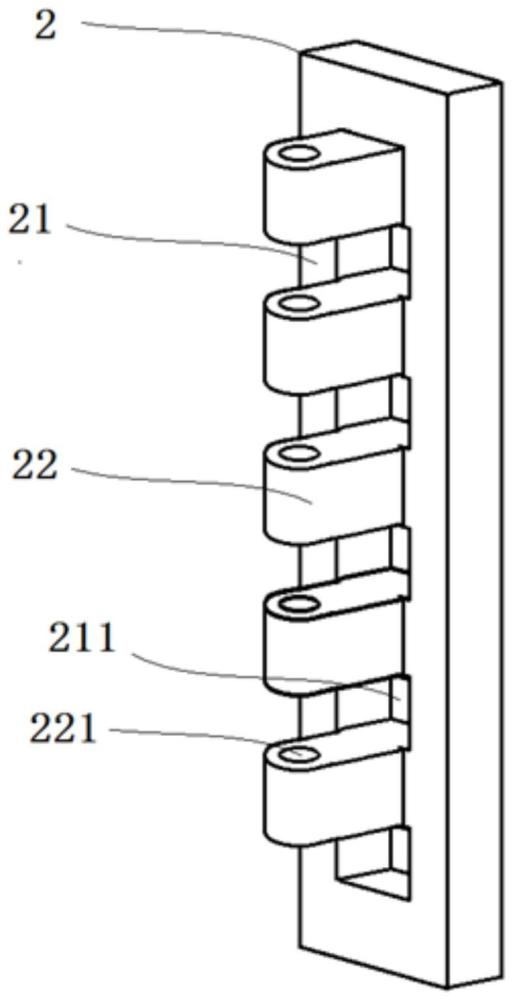

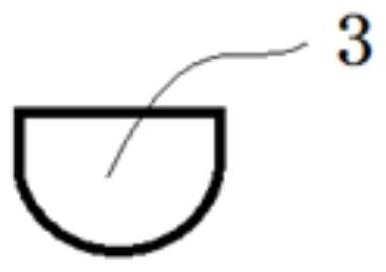

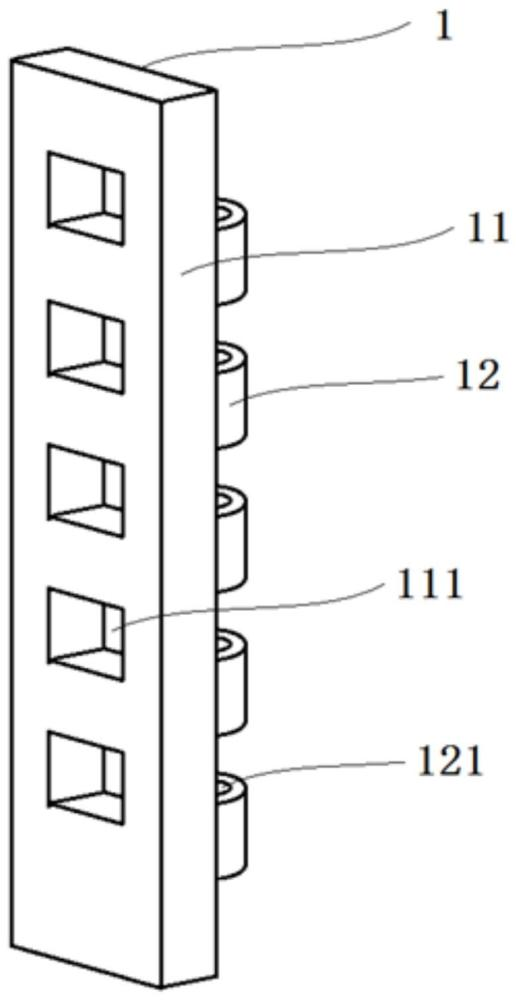

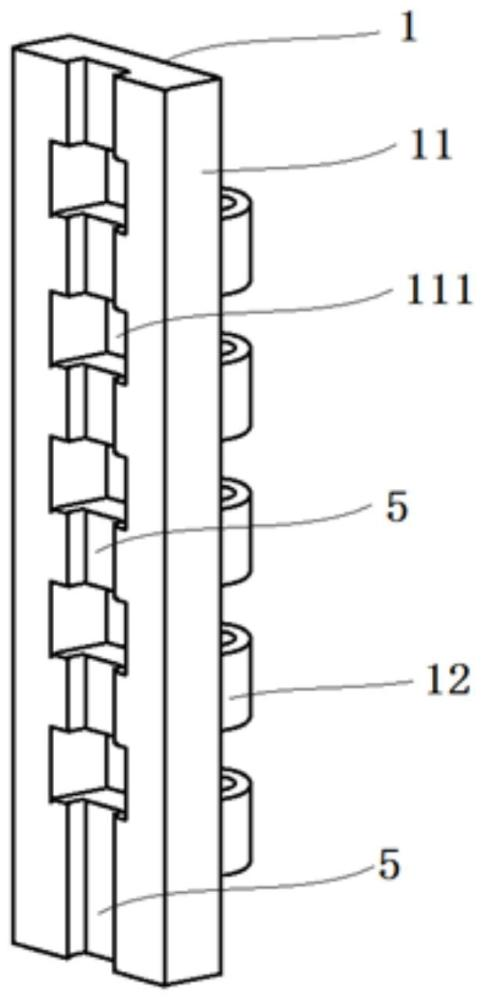

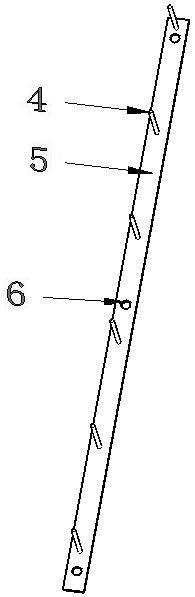

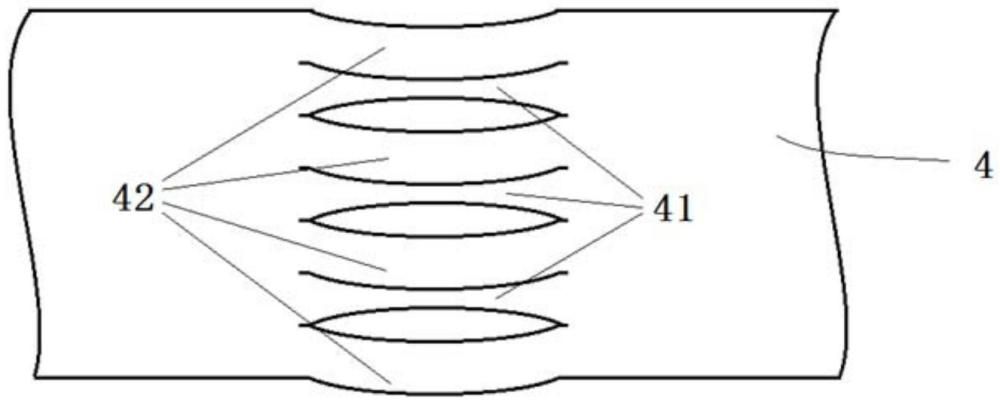

1 实用新型名称:一种土工格室申请号:CN202321203593.2 公开号:CN219824769U 授权公告日:2023.10.13 专利权人:江西施普特新材料有限公司 本申请提供了一种土工格室,包括格室片、第二夹体、第一夹体。其中,第一夹体包括第一夹板与设置于第一夹板上的若干第一凸起部,第一夹板上开设有若干第一通孔。第二夹体包括第二夹板与设置于第二夹板上的若干第二凸起部,第二夹板上开设有若干第二通孔;第一凸起部贯通配合于第二通孔内,第二凸起部贯通配合于第一通孔内。格室片包括第一窄条组与第二窄条组,格室片位于第一夹体与第二夹体之间,且第一窄条组由第一凸起部向外侧顶出并包裹于第一凸起部上,第二窄条组由第二凸起部向外侧顶出并包裹于第二凸起部上。本申请提供的土工格室对格室片具有较高的约束力,并且可保持格室片材具有较高的抗拉强度。 图1为本实用新型实施例提供的第一夹体的结构示意图 图2为本实用新型实施例提供的第二夹体的结构示意图 图3为本实用新型实施例提供的插杆的结构示意图; 图4为本实用新型实施例提供的插杆的截面图 图5为本实用新型实施例提供的格室片的结构示意图 图6为本实用新型实施例提供的土工格室的俯视图 图7为本实用新型另一个实施例提供的第一夹体的结构示意图 图8为本实用新型实施例提供的土工格室的立体图 1、第一夹体;2、第二夹体;3、插杆;4、格室片;5、卡槽;11、第一夹板;12、第一凸起部;21、第二夹板;22、第二凸起部;41、第一窄条组;42、第二窄条组;111、第一通孔;121、第一插接孔;211、第二通孔;221、第二插接孔。
----摘录自“国家知识产权局网站”
【审核:许喜娟 整理、编辑:程凤娟】
|
