| 为适应工程对土工膜性能的需求，拓展土工膜的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用，增进技术人员对土工膜产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年11月份协会会员单位授权的土工膜相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利

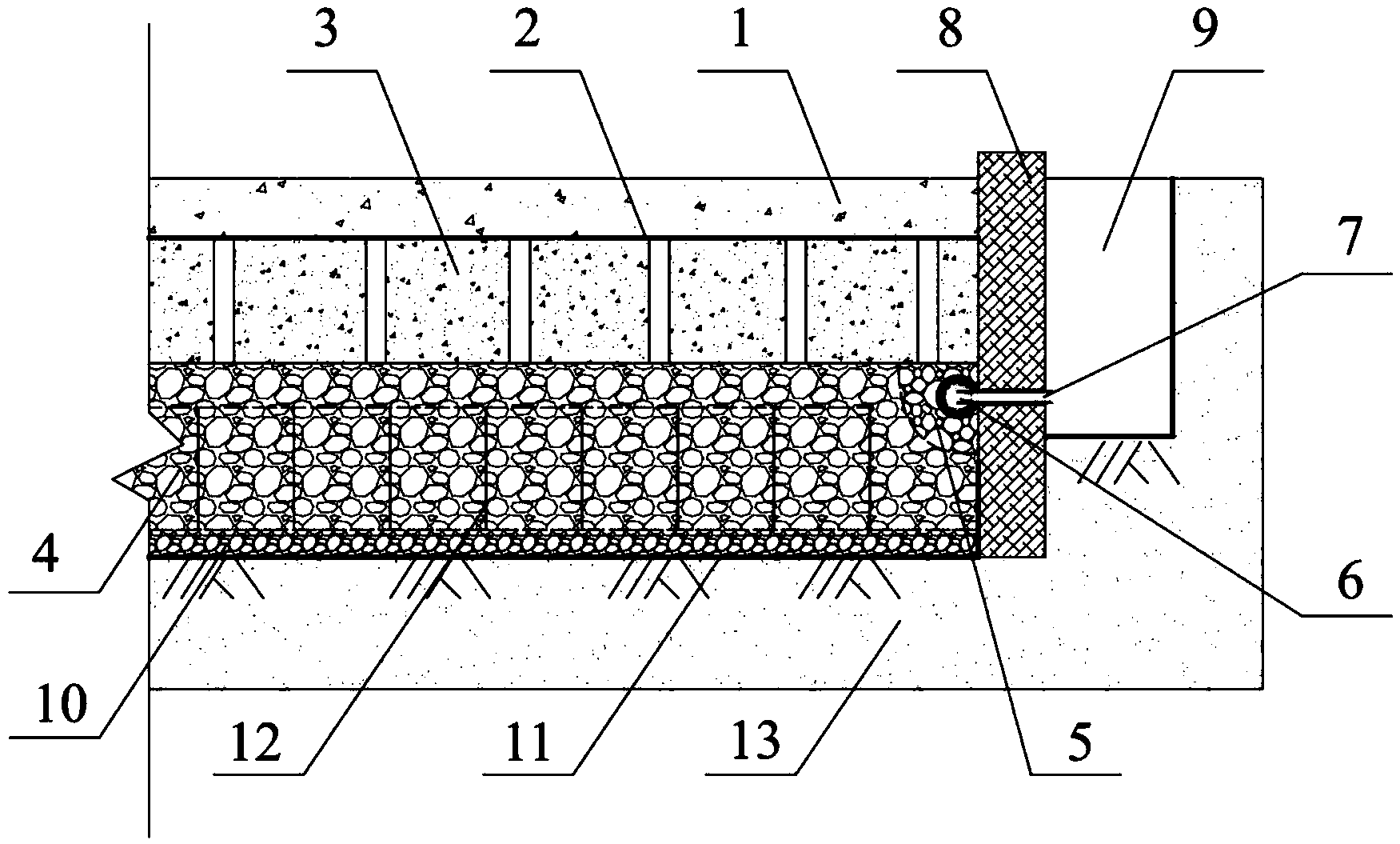

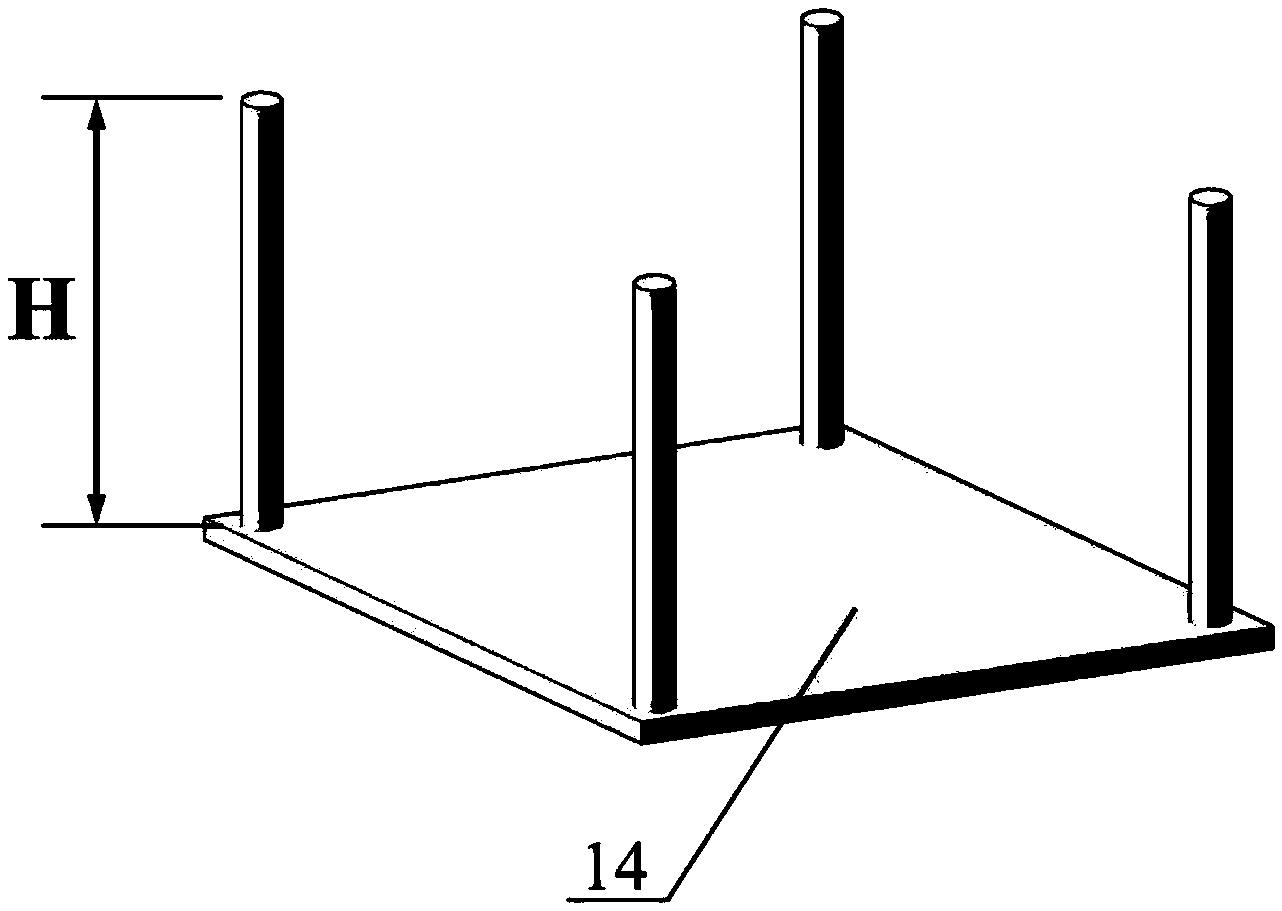

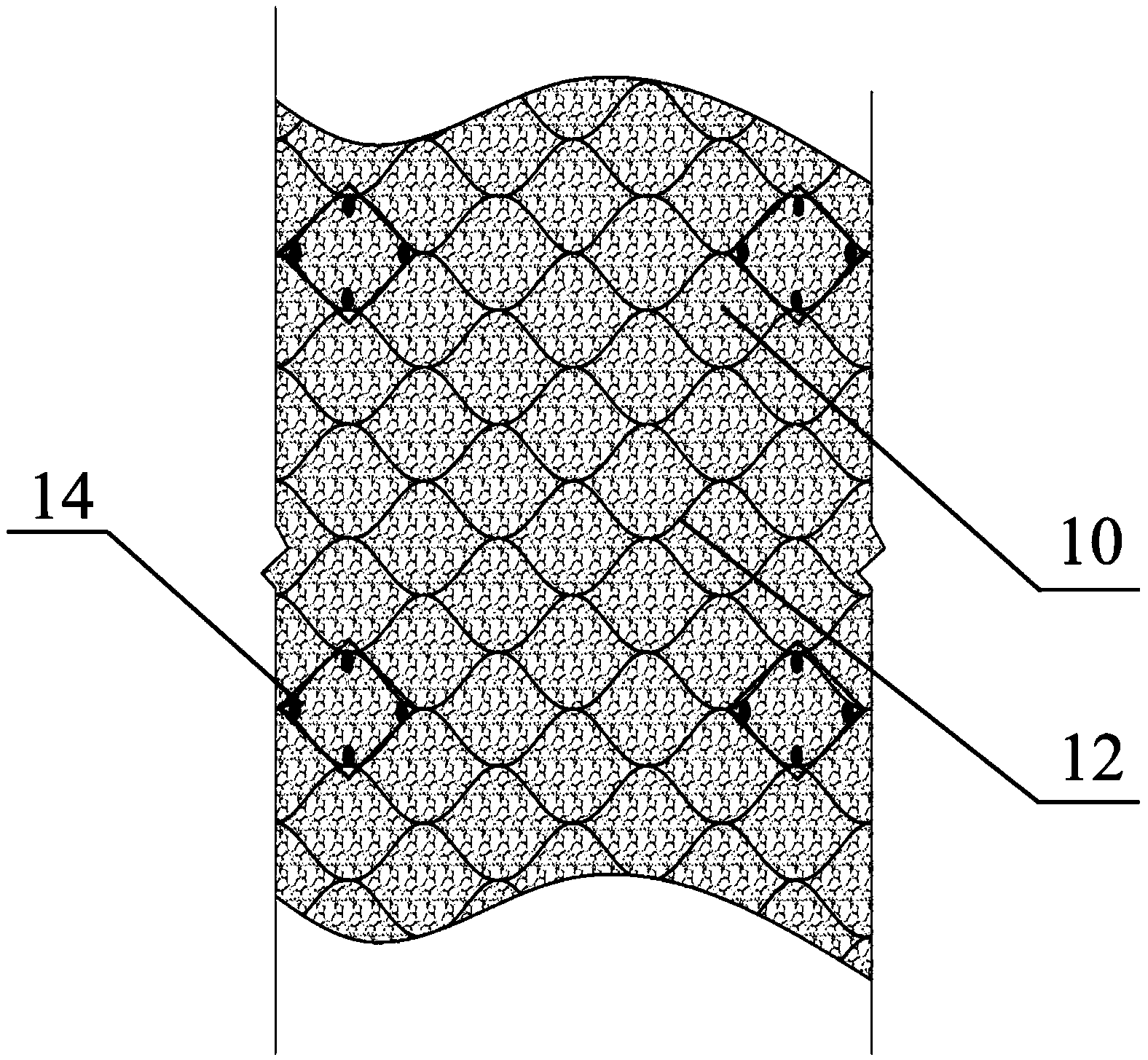

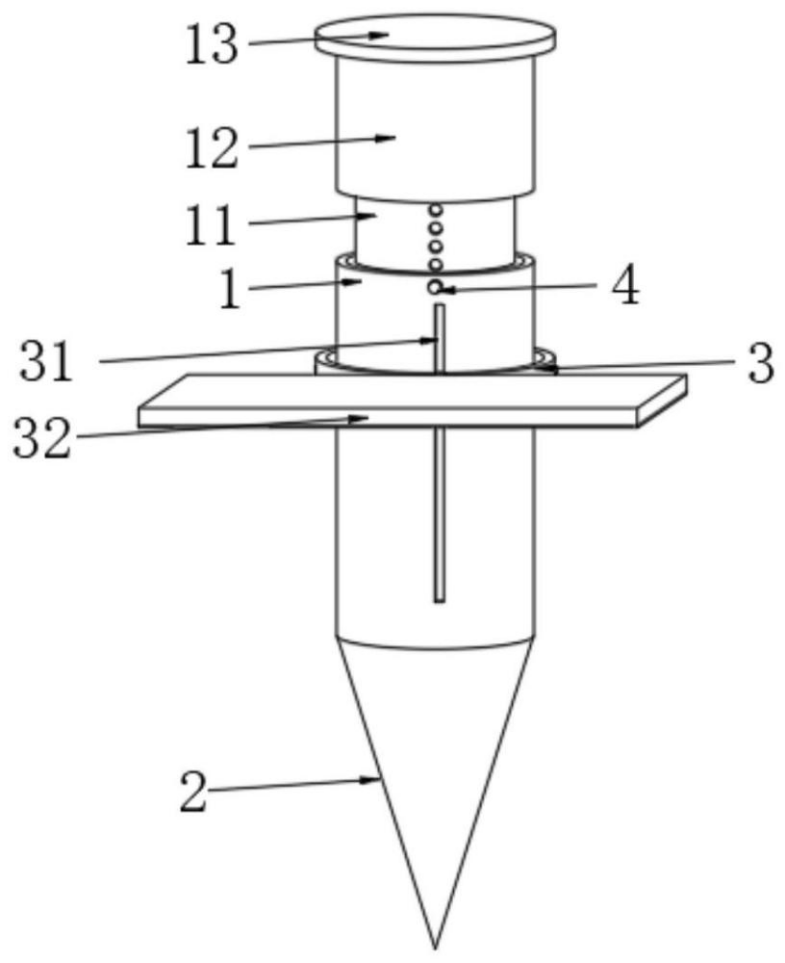

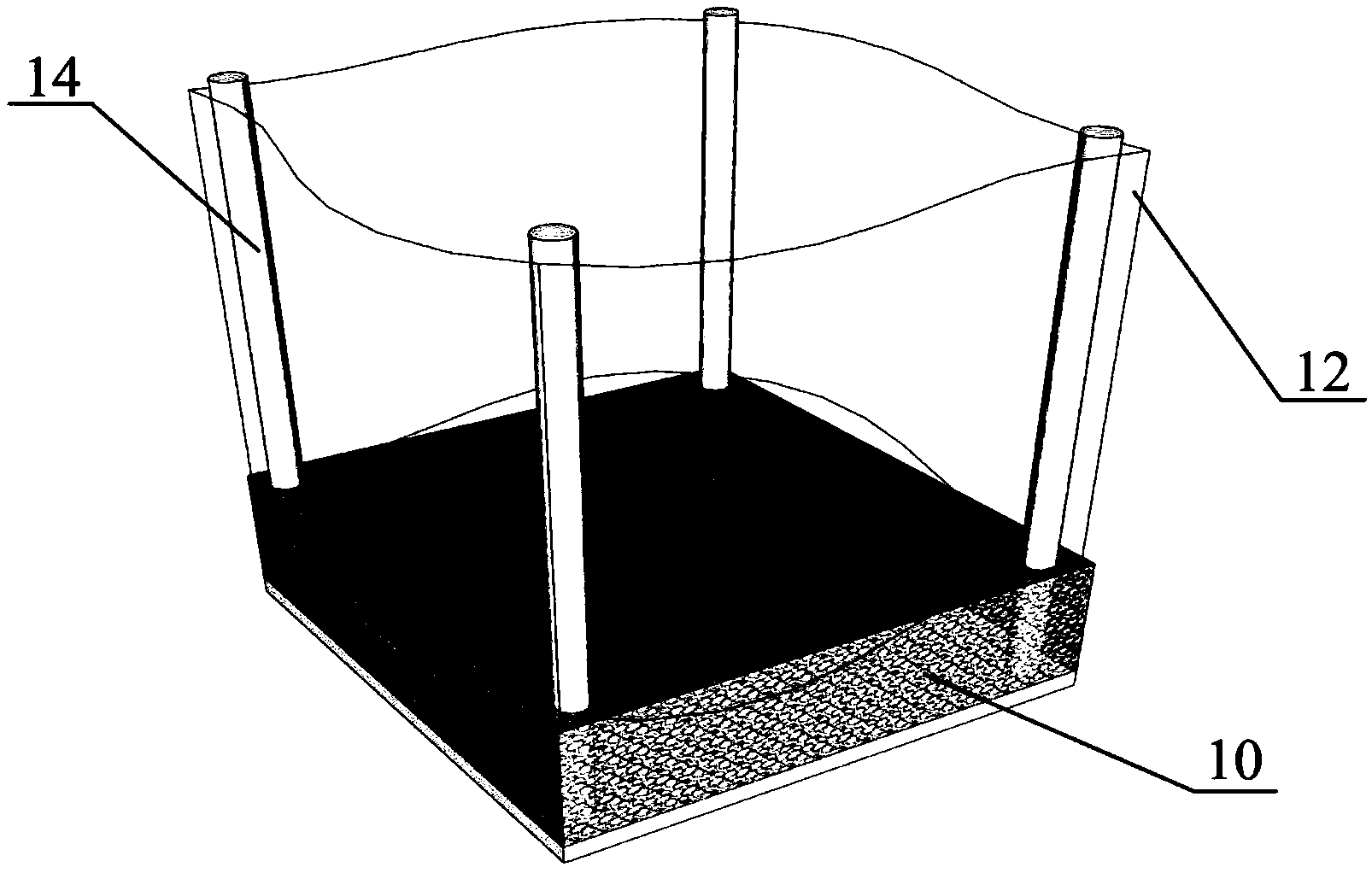

1 发明专利名称：一种基于建筑垃圾粉碎料的透水路面结构及其铺装方法申请号：CN201910082593.3 公开号：CN109629369B 授权公告日：2023.11.03 专利权人：湖南大学 本发明公开了一种基于建筑垃圾粉碎料的透水路面结构及其铺装方法，所述路面结构设置于路基之上，由透水混凝土面层，玻纤格栅，再生混凝土上基层，土工格室‑建筑垃圾粉碎料下基层，砾石过滤带，塑料盲沟，侧排管，路缘石，排水沟，垫层，防水土工膜组成。本发明利用了建筑垃圾粉碎料吸水率高的特点，实现了建筑垃圾高效的资源化。该路面结构实现了道路对雨水的渗、净、蓄功能，对缓解城市内涝、调节区域小气候起到积极作用，可作为建设海绵城市的组成部分。本发明所提供的透水路面结构不但具有较高的强度，还具有透水、蓄水、净水、防淤堵的功能。  图1为本发明路面侧视剖面结构示意图  图2为土工格室固定件设计图  图3为土工格室固定件原理示意图  图4为土工格室固定件布置示意图 图例说明： 1 透水混凝土面层；2 玻纤格栅；3 再生混凝土上基层；4 土工格室-建筑垃圾粉碎料下基层；5 砾石过滤带；6 塑料盲沟；7 侧排管；8 路缘石；9 排水沟；10 垫层；11 防水土工膜；12 土工格室；13 路基；14 土工格室固定件。
实用新型

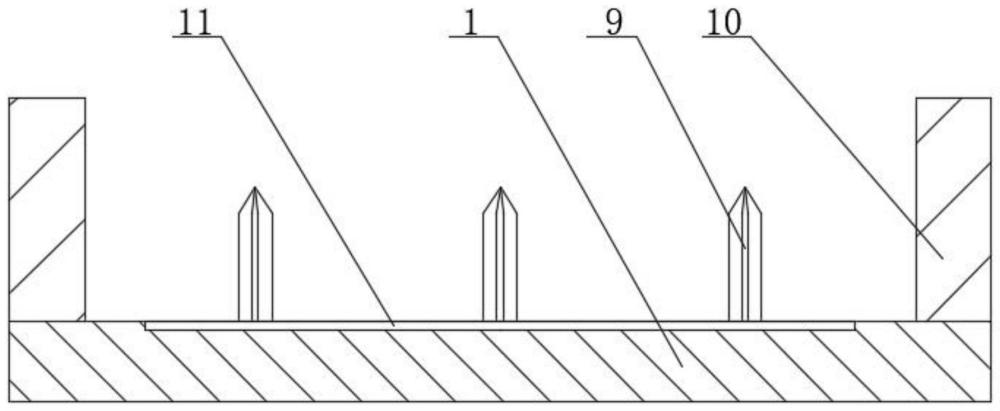

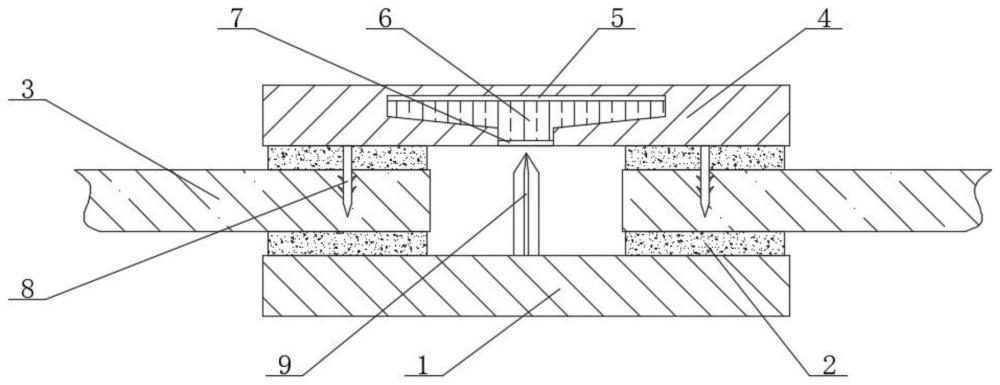

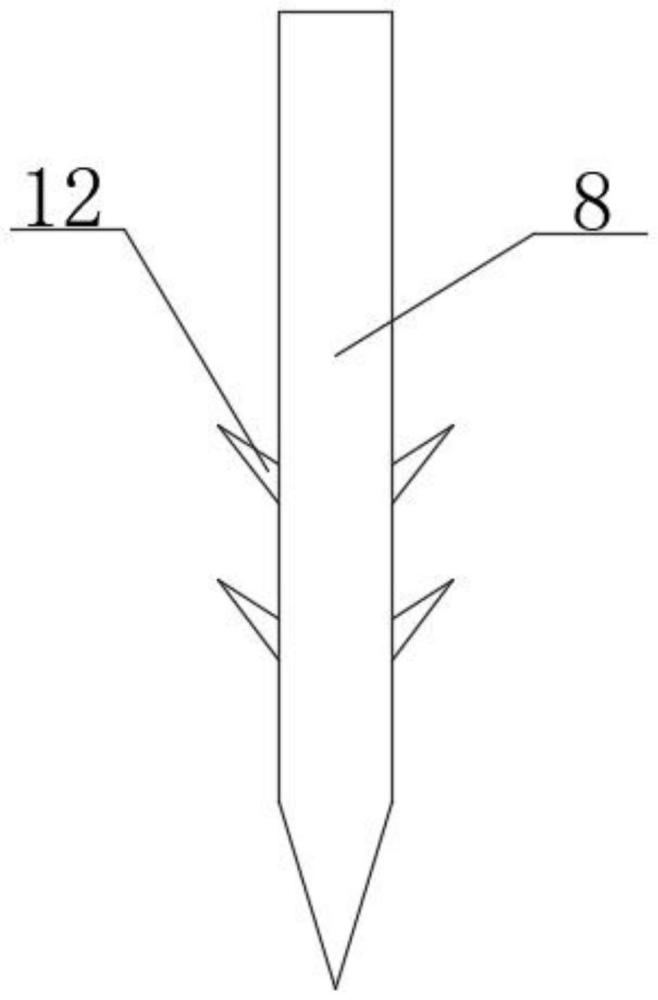

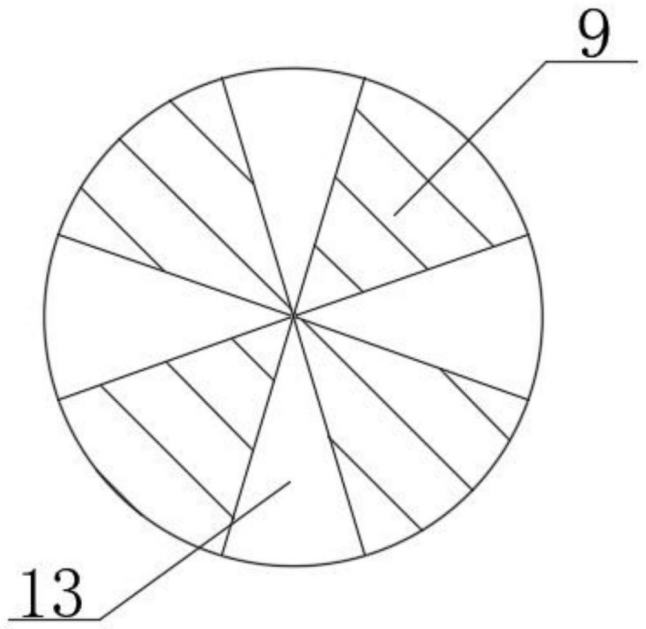

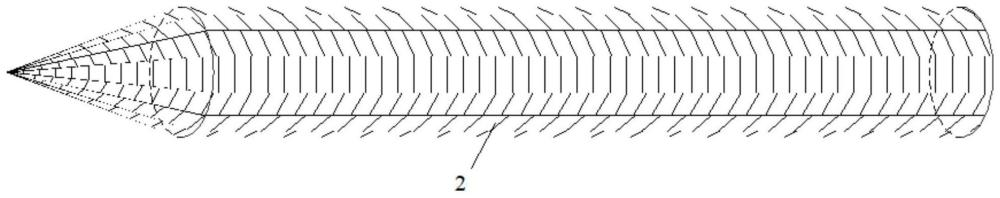

1 实用新型名称：一种复合土工膜的防渗结构申请号：CN202321545169.6 公开号：CN220079961U 授权公告日：2023.11.24 专利权人：湖南阳光路迈新材料有限公司 本实用新型涉及复合土工膜的防渗技术领域，尤其为一种复合土工膜的防渗结构，包括复合土工膜，所述复合土工膜下表面固定连接涂胶层，所述涂胶层下表面固定连接支撑板，所述支撑板两端固定连接挡板，所述支撑板上表面开设第一导流槽，所述支撑板上表面固定连接破膜钉，所述破膜钉四周开设第二导流槽，所述复合土工膜上表面固定连接涂胶层，所述涂胶层上表面固定连接压板，本实用新型中，通过设置的涂胶层与支撑板和压板的固定连接，加上钉子的设置和空腔中加入填充胶，加上设置的密封膜和破膜钉，使得复合土工膜连接缝隙处填满填充胶，从而解决了实际使用过程中，复合土工膜连接处防渗效果低的问题。  图1为本实用新型整体结构示意图  图2为本实用新型挡板安装结构示意图  图3为本实用新型破膜钉的横截面示意图  图4为本实用新型钉子结构示意图 图例说明： 1 支撑板；2 涂胶层；3 复合土工膜；4 压板；5 空腔；6 填充胶；7 密封膜；8 钉子；9 破膜钉；10 挡板；11 第一导流槽；12 倒刺；13 第二导流槽。 2 实用新型名称：一种定向排水防渗复合膜 申请号：CN202321656639.6 公开号：CN220057509U 授权公告日：2023.11.21 专利权人：山东路德新材料股份有限公司; 山东中研国建先进合成材料创新中心有限公司 本实用新型属于土工材料技术领域，特别涉及一种定向排水防渗复合膜。该定向排水防渗复合膜，其特征是：包括从上到下复合在一起的上土工布、土工膜和下土工布，所述上土工布下表面设有若干凹槽，土工膜上表面一体设有若干凸块，凸块卡入凹槽内，凸块上开设有若干条导水凹槽。本实用新型的有益效果是：渗入地下的水通过此复合膜可迅速排出路基之外，避免了工程路基因被水浸透侵蚀而造成破坏，保障了工程安全，延长了公路或铁路的服役寿命，减少了后期维护保养费用。

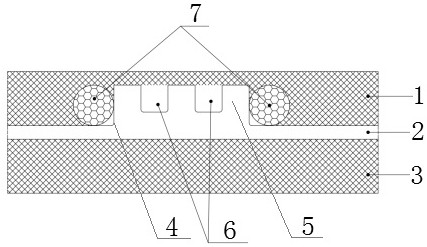

图1为本实用新型的结构示意图

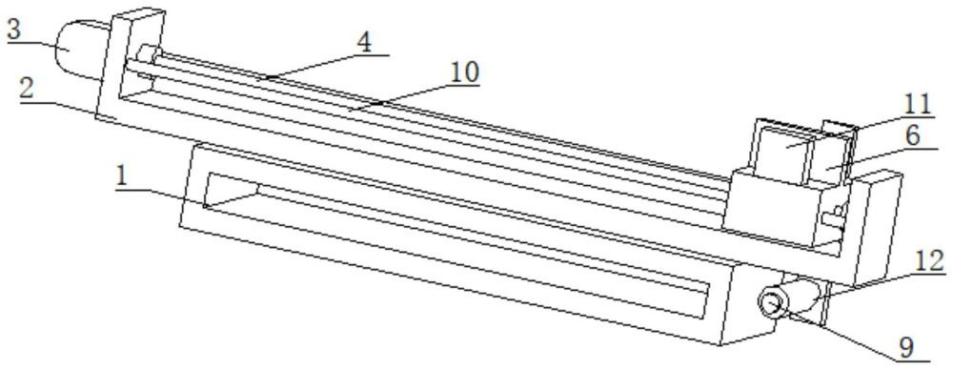

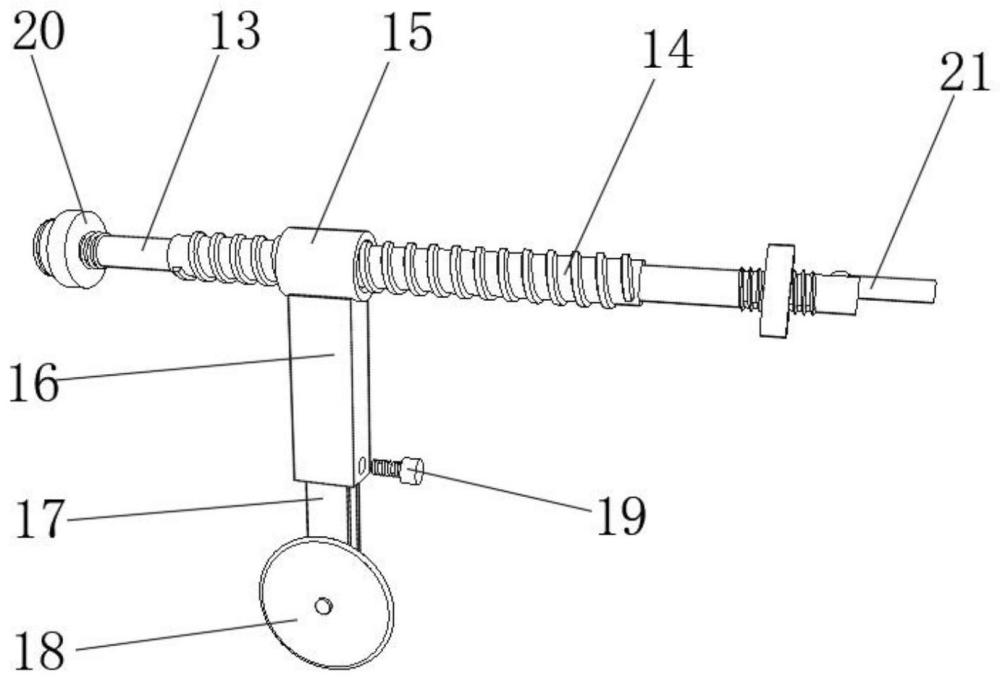

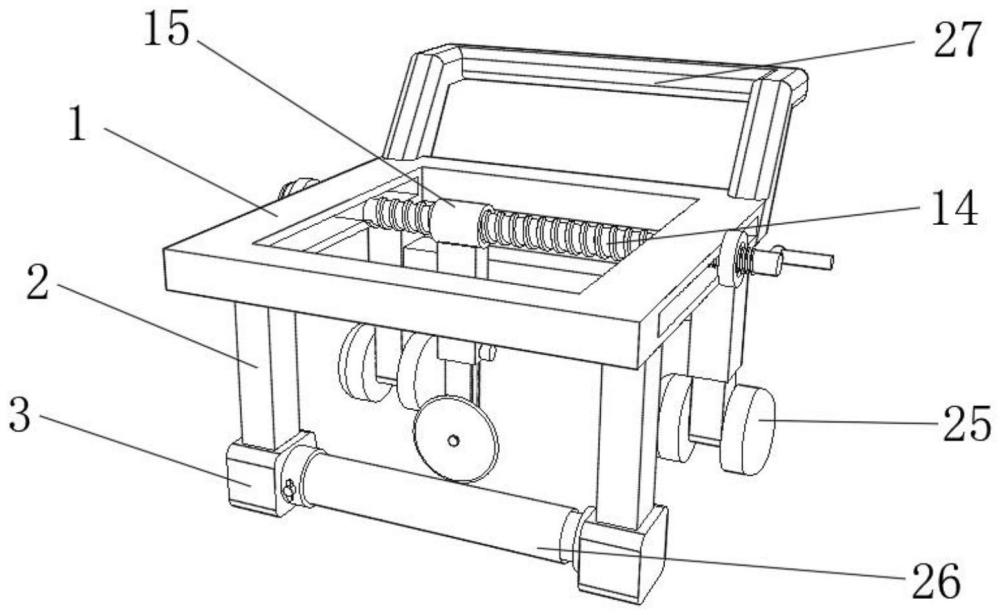

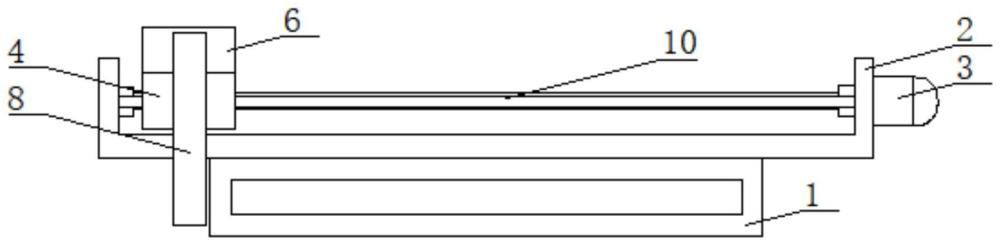

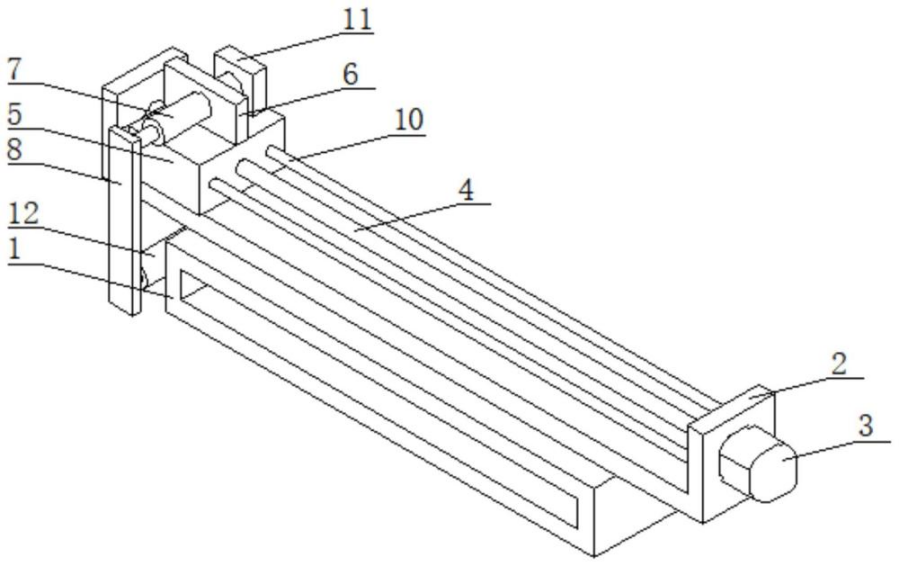

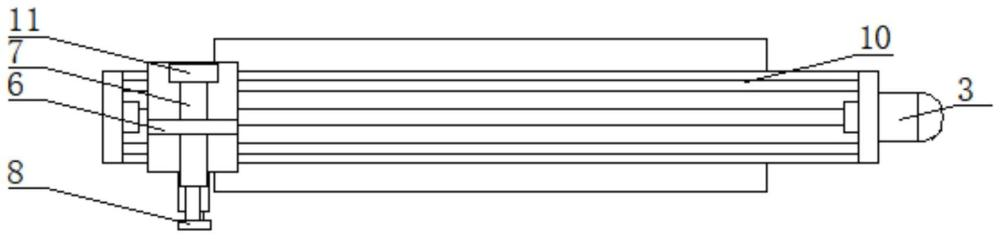

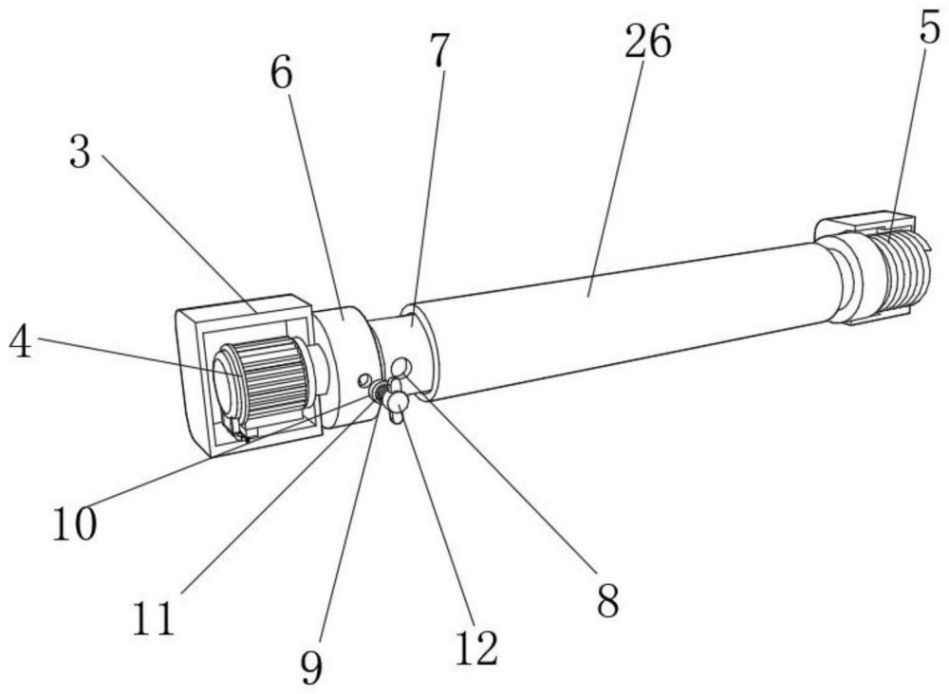

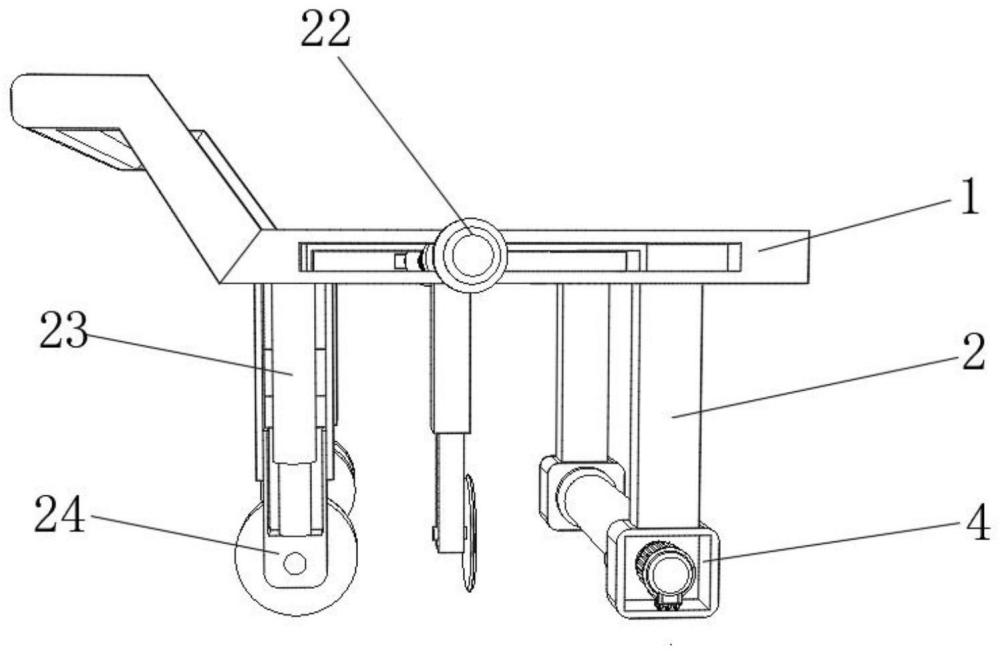

图例说明： 1上土工布；2土工膜；3下土工布；4凹槽；5凸块；6导水凹槽；7加热棒。 3 实用新型名称：一种淋塑土工膜用模具头 申请号：CN202321427925.5 公开号：CN220031103U 授权公告日：2023.11.17 专利权人：山东鑫宇土工材料工程有限公司 本实用新型提供一种淋塑土工膜用模具头，主要涉及土工膜用模具头设备领域。一种淋塑土工膜用模具头，包括模具头本体，所述模具头本体顶面安装U型板，所述U型板一侧安装电机，所述电机转轴通过联轴器安装丝杆，所述丝杆一端通过轴承与U型板转动连接，所述丝杆外周螺纹安装连接块，所述连接块顶面通过竖板安装伸缩杆。本实用新型的有益效果在于：本实用新型结构简单，使用方便，通过电机提供动力，在连接块与丝杆的配合下，能够带动清理辊往复运动，并在伸缩杆的伸展与收缩下，进而带动清理辊前后移动，从而对模具头本体挤出口内壁进行清理，进而保证了模具头本体的清洁，提高了清理效率，降低了操作人员的体力劳动，给土工膜生产带来方便。  图1是本实用新型结构示意图  图2是图1的后视图  图3是图1的俯视图  图4是图1的主视图 图例说明： 1 模具头本体；2 U型板；3 电机；4 丝杆；5 连接块；6 竖板；7 伸缩杆；8 连接板；9 清理辊；10 限位杆；11 固定板；12 毛刷。 4 实用新型名称：一种水库加固用复合土工膜覆盖设备 申请号：CN202321521071.7 公开号：CN220035425U 授权公告日：2023.11.17 专利权人：山东天仁新材料有限公司 本实用新型涉及水库铺地膜设备技术领域，公开了一种水库加固用复合土工膜覆盖设备，包括横接架，所述横接架的前端底部两侧均固定连接有支撑杆，两个所述支撑杆的底部均固定连接有连接块，左侧所述连接块的内部中侧固定连接有电机，右侧所述连接块的内部中侧固定连接有伸缩柱，所述伸缩柱的外壁设置有弹簧一，所述电机的驱动端和伸缩柱的左端均固定连接有承接块。本实用新型中，本实用新型中，通过横接架、支撑杆、连接块、电机、弹簧一、承接块、接合柱、限位槽、限位杆、限位杆、限位块、弹簧二和拉把的配合设置，利用设置的拉把可以使得限位块脱离限位槽，利用弹簧一的压缩使得接合柱可以进行拆卸安装，便于快速更换。  图1为本实用新型提出的一种水库加固用复合土工膜覆盖设备的立体图  图2为本实用新型提出的一种水库加固用复合土工膜覆盖设备的电动推杆位置示意图  图3为本实用新型提出的一种水库加固用复合土工膜覆盖设备的承接块7的位置示意图  图4为本实用新型提出的一种水库加固用复合土工膜覆盖设备的切割滚刀的位置示意图 图例说明： 1 横接架；2 支撑杆；3 连接块；4 电机；5 弹簧一；6 承接块；7 接合柱；8 限位槽；9 限位杆；10 限位块；11 弹簧二；12 拉把；13 中心杆；14 丝杆；15 移动块；16 上壳体；17 下壳体；18 切割滚刀；19 螺栓；20 螺母；21 把手；22 挡块；23 电动推杆；24 安装块；25 助力轮；26 套筒；27 握柄。 5 实用新型名称：边坡、滑坡引水结构 申请号：CN202321601401.3 公开号：CN220035472U 授权公告日：2023.11.17 专利权人：民航机场规划设计研究总院有限公司 本实用新型提供一种边坡、滑坡引水结构，用于排出积水土体中的积水，包括钢筋笼、土工膜和过滤体；所述钢筋笼和所述土工膜为筒状结构，所述土工膜置于所述钢筋笼内；所述土工膜内填充所述过滤体，所述过滤体具有延伸至土体内的顶端和延伸至土体外用于向外排水的底端，所述过滤体顶端与积水土体连通，所述过滤体底端与排水沟连通。采用本实用新型的边坡、滑坡引水结构，进水、滤水、排水效果好，能够解决现有技术中排水结构易发生塌孔、泥砂阻塞的技术问题。  图1为本实用新型实施例中钢筋笼的结构示意图  图2为本实用新型实施例中钢筋笼内部土工膜的结构示意图  图3为本实用新型实施例中过滤体的结构示意图 图例说明： 1钢筋笼 2土工膜 3过滤体 31过滤体顶端 32过滤体底端 4滤水板。 6 实用新型名称：一种展膜设备 申请号：CN202320895293.9 公开号：CN220011493U 授权公告日：2023.11.14 专利权人：长沙建益新材料有限公司 本实用新型公开了一种展膜设备，包括：支撑架，顶端具有朝下凹陷且前后两端开口的圆弧形凹位；至少三个支撑辊，均转动设于支撑架，并沿圆弧形凹位的边缘呈圆弧分布，所有的支撑辊均沿前后方向延伸且均至少部分伸入圆弧形凹位内；其中，圆弧形凹位顶端的两侧以及其底端中心处均对应设有一个支撑辊。本实用新型通过在支撑架顶端设置朝下的圆弧形凹位，并在圆弧形凹位的边缘圆弧排布至少三个支撑辊，从而在进行展膜操作时，可令卷成筒状的土工膜嵌入圆弧形凹位内，并由支撑辊支撑，利用圆弧形凹位的形状对卷成筒状的土工膜起到一定的限位效果，在进行展膜操作时，卷成筒状的土工膜放置得更加稳定可靠，很难从弧形凹位内脱离。  图1是本实用新型实施例的安装结构示意图；  图2是图1另一角度的示意图；  图3是本实用新型实施例的钻头的安装结构示意图；  图4是本实用新型实施例的钻头的安装结构分解示意图 图例说明： 100 支撑架；101 圆弧形凹位；102 安装槽；110 螺母套；200 支撑辊；210安装轴；211配合平面；300钻头；310转盘；311嵌槽；320导柱；330限位螺母；400 操作杆；410套环。 7 实用新型名称：一种具有纠偏功能的土工膜上料机构 申请号：CN202321118801.9 公开号：CN220011574U 授权公告日：2023.11.14 专利权人：长沙建益新材料有限公司 本实用新型公开了一种具有纠偏功能的土工膜上料机构，包括：支撑架，上端设有前后延伸的导轨；上料架，顶部左右间隔设有两个前后延伸的滚筒，上料架底部转动设有滚轮并通过滚轮安装于导轨；驱动组件，与滚轮传动连接，用于驱动滚轮转动以沿导轨延伸方向行走。本实用新型通过设置上料架并在上料架底部设置滚轮，利用滚轮将上料架安装于支撑架，又通过设置驱动组件以驱动滚轮转动，从而可驱动滚轮沿支撑架的导轨的延伸方向滚动，带动上料架前后移动，即带动上料架上的筒状的土工膜前后移动，以实现筒状的土工膜的纠偏，无需人工推动筒状的土工膜使其在上料架的滚筒上滑动以进行纠偏，省时省力，操作方便。  图1是本实用新型实施例的安装结构示意图  图2是本实用新型实施例的安装状态分解示意图  图3是本实用新型实施例的上料架与驱动组件的结构示意图  图4是本实用新型实施例的滚轮的传动示意图 图例说明： 100支撑架； 101嵌槽； 110导轨； 120限位块； 130凸块；200上料架； 201支撑杆； 202安装座； 210滚筒；220滚轮； 230连接轴； 240第一链轮；300驱动组件； 310手摇轮； 320传动箱； 330输入轴；340输出轴； 350蜗杆；360蜗轮； 370第二链轮； 380链条；400提升架； 401限位板； 410支撑底座； 420调节杆；430调节螺母。 8 实用新型名称：一种土工膜原料前序搅拌混料机构 申请号：CN202320828077.2 公开号：CN219988116U 授权公告日：2023.11.10 专利权人：山东鑫宇土工材料工程有限公司 本实用新型提供一种土工膜原料前序搅拌混料机构，在对土工膜原料进行搅拌时，能够有效去除土工膜原料中混入的金属杂质和金属碎屑，减少对土工膜成品质量造成的影响。本申请包括：所述搅拌混料组件安装在所述电磁铁套筒内部，所述搅拌混料组件上设置有若干个开口，所述进料组件安装在所述搅拌混料组件的一侧，且与所述搅拌混料组件连通，所述进料组件用于将土工膜原料通入所述搅拌混料组件中，所述电磁铁套筒用于将土工膜原料中的废屑通过所述开口进行吸附，所述电磁铁套筒下方安装有所述第一伸缩杆和所述第二伸缩杆，所述第一伸缩杆和所述第二伸缩杆用于调节所述电磁铁套筒的放置角度。  图1是本实用新型土工膜原料前序搅拌混料机构整体结构的一个示意图  图2是本实用新型土工膜原料前序搅拌混料机构整体结构的另一个示意图  图3是本实用新型土工膜原料前序搅拌混料机构的内部部分结构示意图  图4是本实用新型土工膜原料前序搅拌混料机构整体结构的另一个示意图 图例说明： 1 电磁铁套筒；2 第一固定套环；3 第二固定套环；4 进料板体；5 支撑底板；6 第一伸缩杆；7 底板；8 第二伸缩杆；9 盖板；10 搅拌筒体；11 连接杆；12 开口；13 支撑杆；14 搅拌扇叶；15 转动电机。 9 实用新型名称：土工膜折线压平装置 申请号：CN202220173832.3 公开号：CN219968820U 授权公告日：2023.11.07 专利权人：广东金明精机股份有限公司 一种土工膜折线压平装置，它一种土工膜折线压平装置,包括机架，机架上安装有成对配合的两根水平夹辊，两根水平夹辊平行并贴靠在一起，两根水平夹辊的轴向为横向，两根水平夹辊的上方安装有左右两组电热箱，每一组电热箱的包括前后两个电热箱，每个电热箱里面设有电热元件，前后两个电热箱的正面敞口并互相面对，前后两个电热箱之间留有纵向间隙，且该纵向间隙位于两根水平夹辊接触线的上方。两根水平夹辊的左右两端上方还分别设有一对扩展辊，每对扩展辊包括前后两根贴靠在一起的倾斜短辊。本实用新型能消除单层土工膜的折线。  图1是圆筒状薄膜被压扁折叠成为双层薄膜的过程示意图  图2是本实用新型一种实施例的立体结构示意图  图3是图2所示结构的正视图  图4是图2所示结构的俯视示意图  图5是图2所示结构在工作状态时的侧视结构示意图  图6是图2所示结构的局部放大示意图  图7是图2所示结构的另一局部放大示意图  图8是两根水平夹辊接触线的几何解释图 申请号：CN202321315278.9 公开号：CN219973190U 授权公告日：2023.11.07 专利权人：云南展鹏土工材料制造有限公司 本实用新型涉及土工膜锚固件技术领域，公开了一种土工膜锚固件，所述锚固杆的外部设置有压紧机构，所述压紧机构包括滑动安装在锚固杆外部的连接套，所述连接套的前表面设置有压板，所述压板的下表面设置有防滑垫；所述锚固杆的上端设置有调节杆，且锚固杆的外部对称设置有限位机构，所述调节杆的上端设置有固定杆，所述固定杆的上端安装有连接盘，所述限位机构包括贯穿锚固杆外部的限位杆。本实用新型通过连接套在锚固杆的外部滑动，这样可调节连接套前表面设置的压板的位置，从而利用压板可对土工膜进行压紧处理，避免发生移动而影响土工膜的使用效果，并且该压板的下表面设置有防滑垫，这样能够提高压紧效果。  图1为一种土工膜锚固件的结构示意图  图2为一种土工膜锚固件中压板的结构示意图  图3为一种土工膜锚固件中安装杆的结构示意图  图4为一种土工膜锚固件中限位机构的结构示意图 图例说明： 1 锚固杆；11 调节杆；12 固定杆；13 连接盘；2 插杆；3 连接套；31 移动槽；311 滑轨；312 紧固螺栓；32 压板；321 防滑垫；322 安装杆；323 安装孔；4 限位机构；41 限位孔；42 限位盘；43 弹簧；44 限位杆。
