土工格室相关专利汇编-57
【字体: 】  【发布日期:2024-09-10 20:39】  【来源:中国土工合成材料工程协会】  【作者:中国土工合成材料工程协会】
  为适应工程对土工格室性能的需求,拓展土工格室的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工格室技术推广与应用,增进技术人员对土工格室产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2023年11月份协会会员单位授权的土工格室相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。

发明专利
1 发明专利名称:一种土工格室及其制造方法
申请号:CN201810596847.9
公开号:CN108560528B
授权公告日:2023.11.10
专利权人:张曼; 兰州德科工程材料有限公司
  本发明涉及一种土工格室。该土工格室包括多条筋带,该多条筋带在多个接点处彼此连接而形成多个单元格,其中,在每个接点处,多条筋带中的两条或更多条相邻筋带通过插件而彼此插接在一起,并且每个接点被胶体覆盖。本发明还涉及一种用于制造土工格室的方法。根据本发明的土工格室能够在施工现场容易地张拉至预设的状态,并且还能够防止切缝的撕裂,防止土体从切缝泄漏,以及防止插件生锈和腐蚀。由于胶体、筋带、插件互相粘接在一起,显著地提高了接点处的剥离强度。优选地,插件的端部被胶体完全覆盖而形成端盖,胶体与筋带、插件彼此粘接在一起形成柱体,进一步增强了接点的结构稳定性,并且使得整体结构更美观。

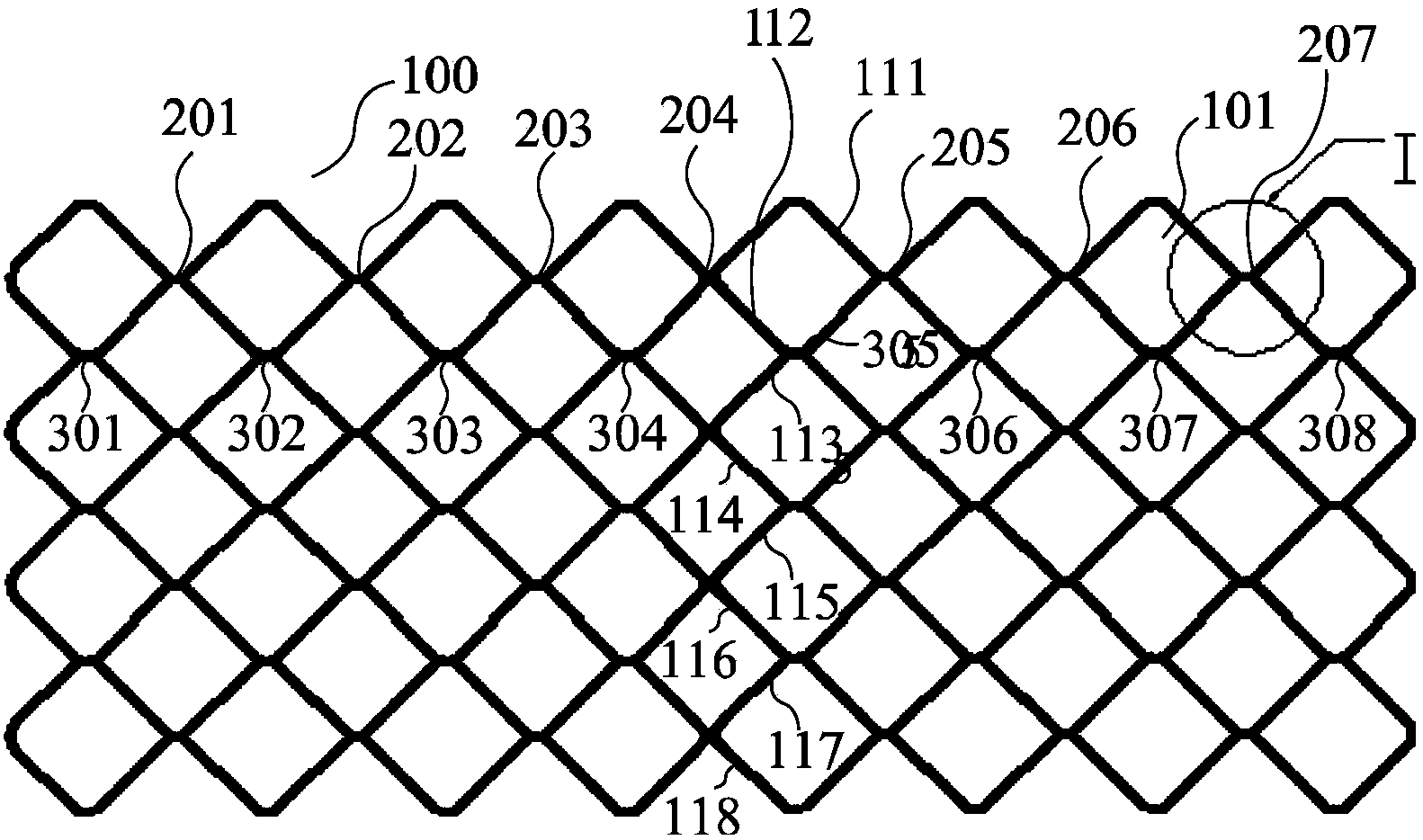

图1是根据本发明的一种实施方式的土工格室的俯视图;

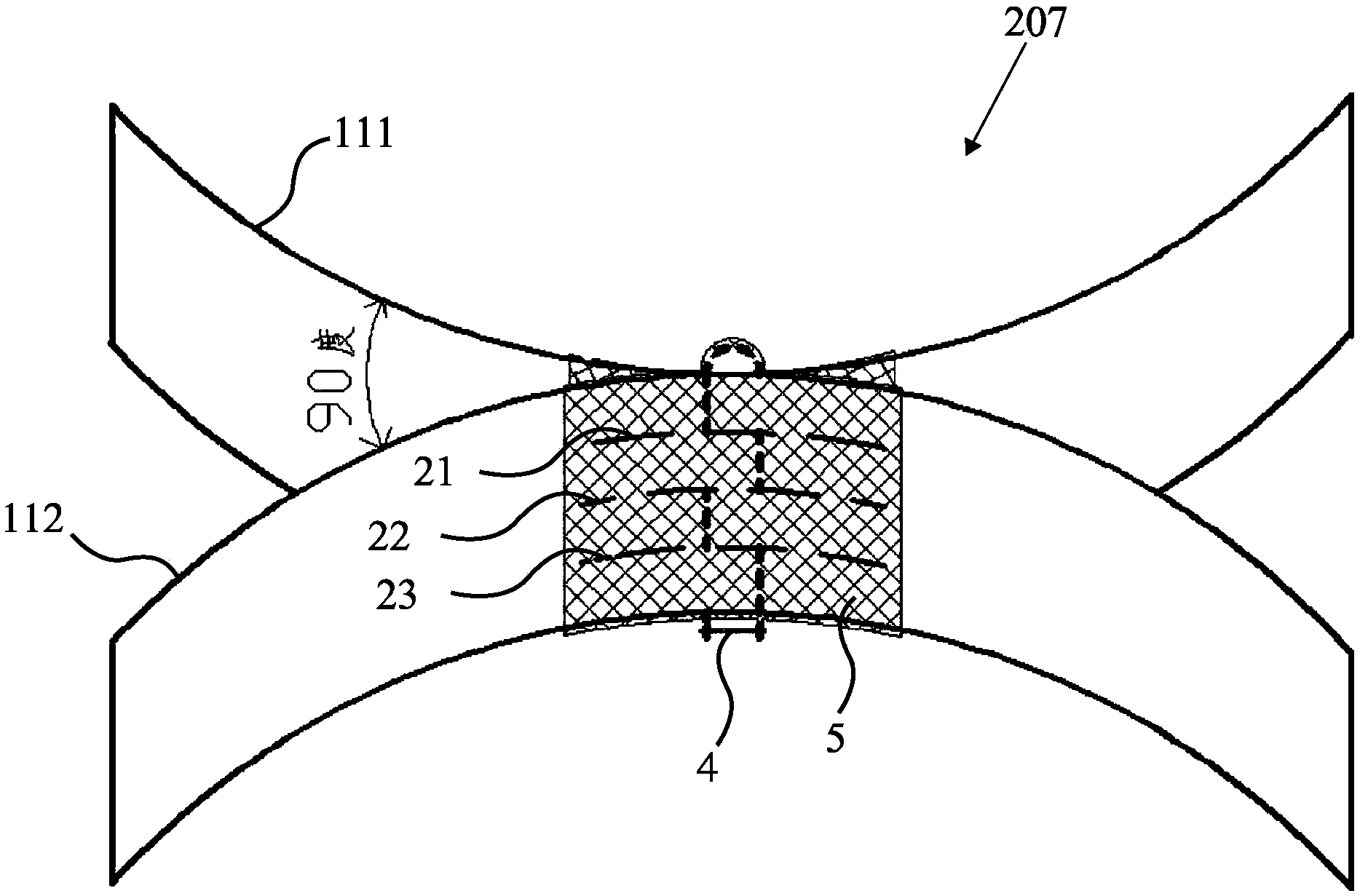

图2是图1中的圆圈I内的接点的放大立体图;


图3是图1中的圆圈I内的接点在包胶之前的放大立体图;

图4是根据本发明的另一实施方式的土工格室的接点的放大立体图;

图5是图4中所示的接点在包胶之前的放大立体图;

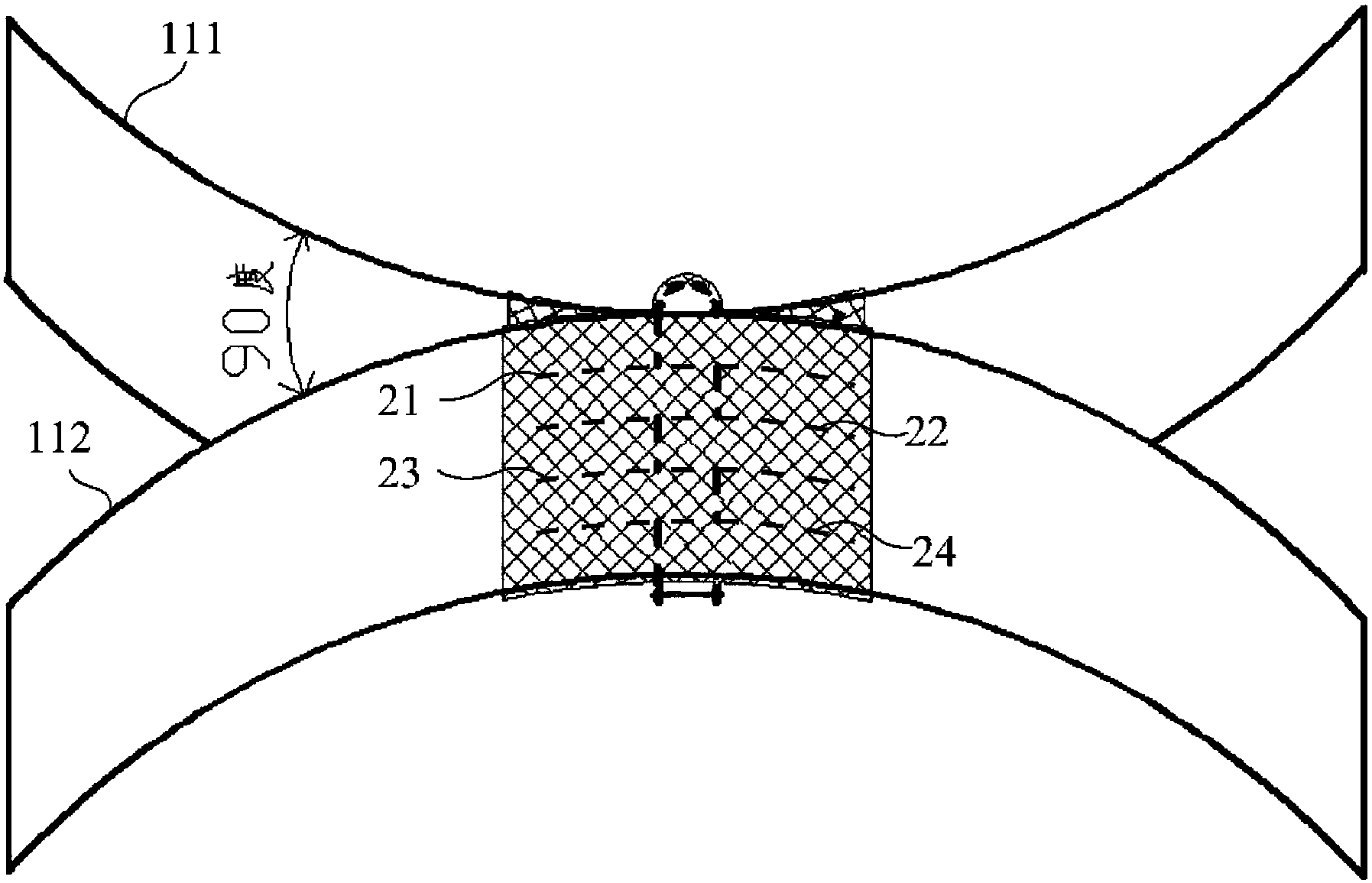

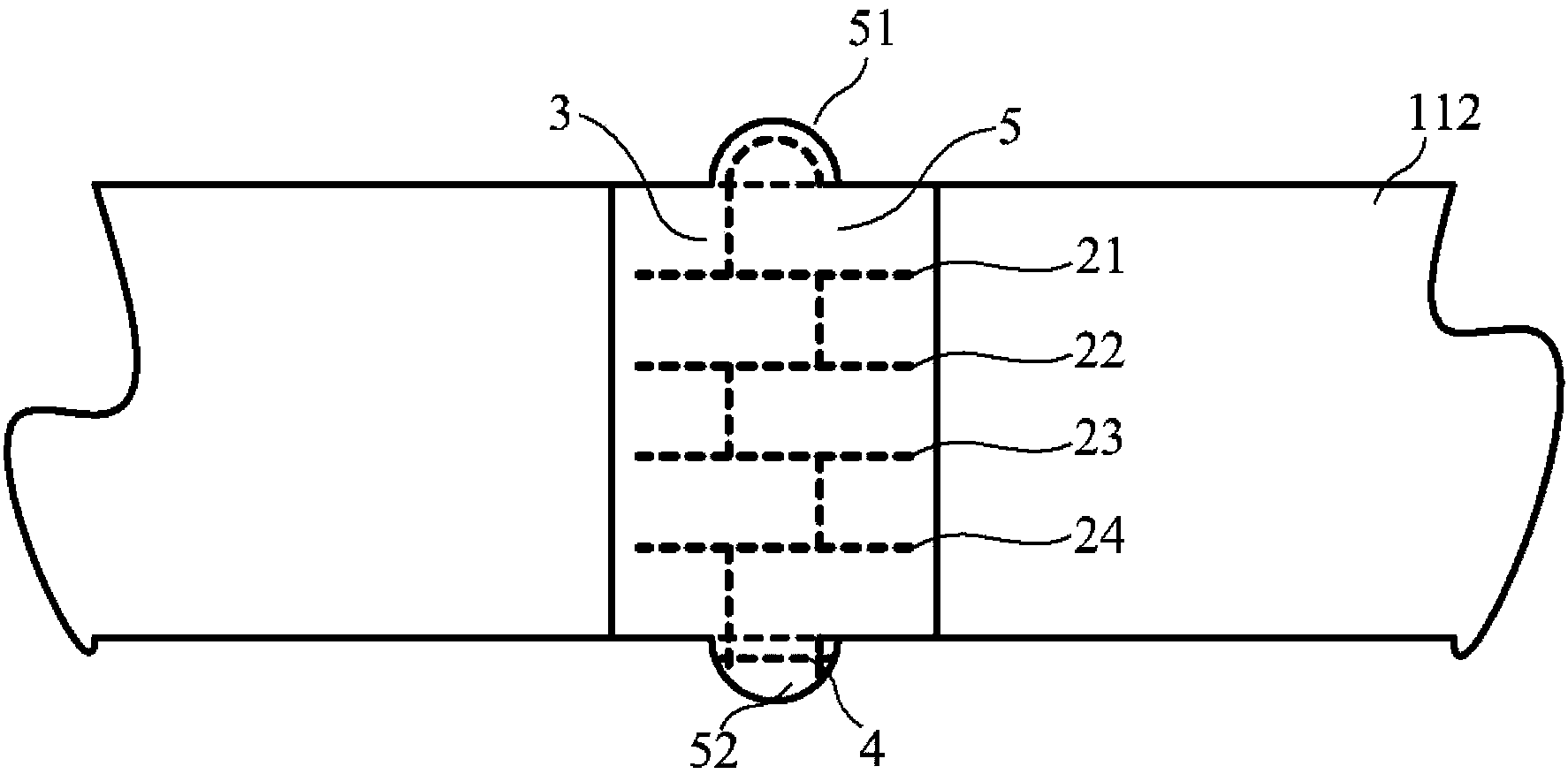

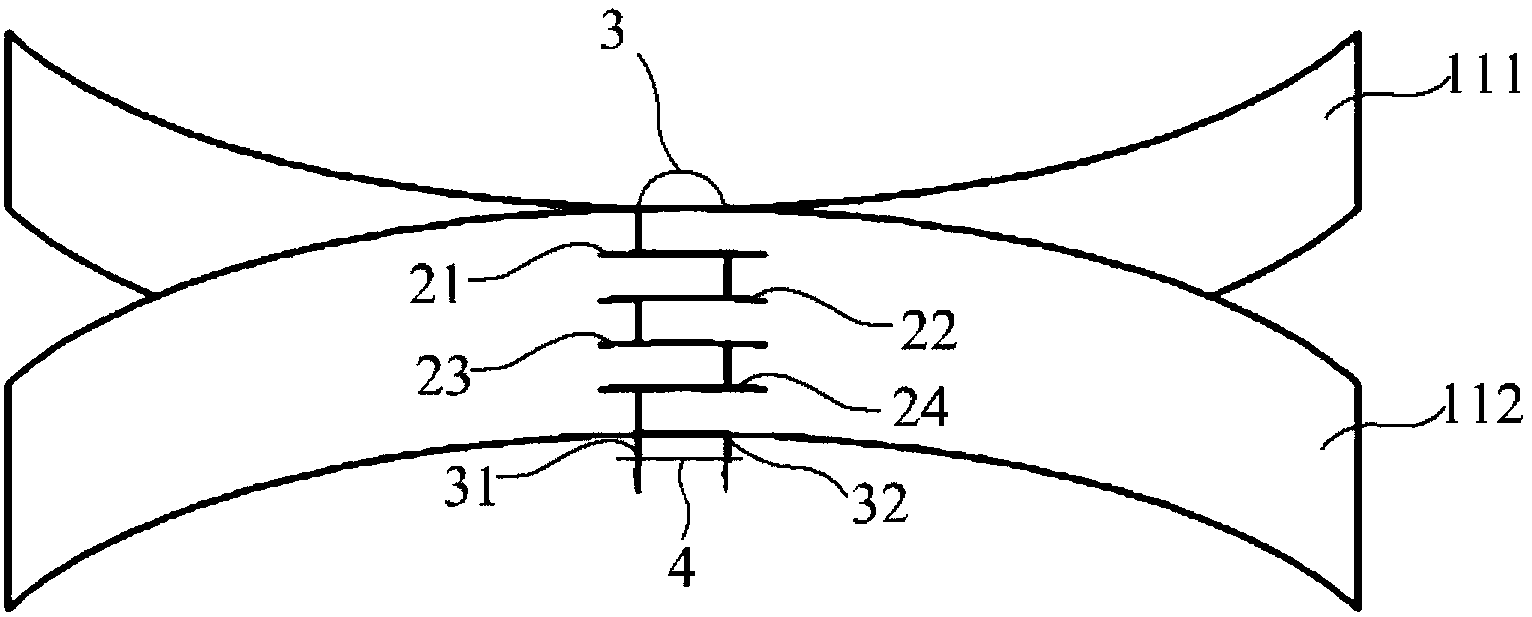

图6是根据本发明的优选示例的接点的放大的正视图;

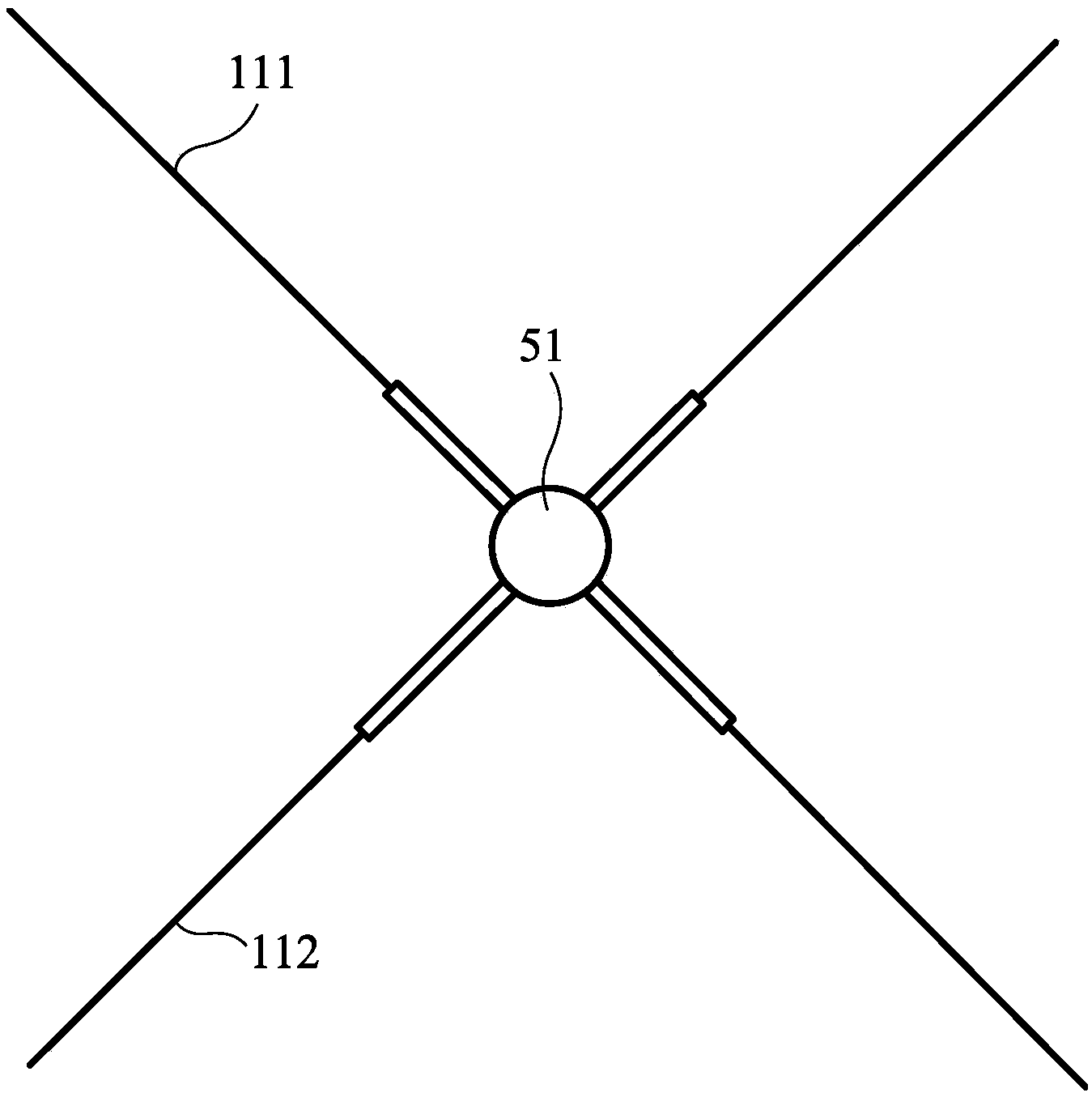

图7是图6中所示的接点的俯视图;

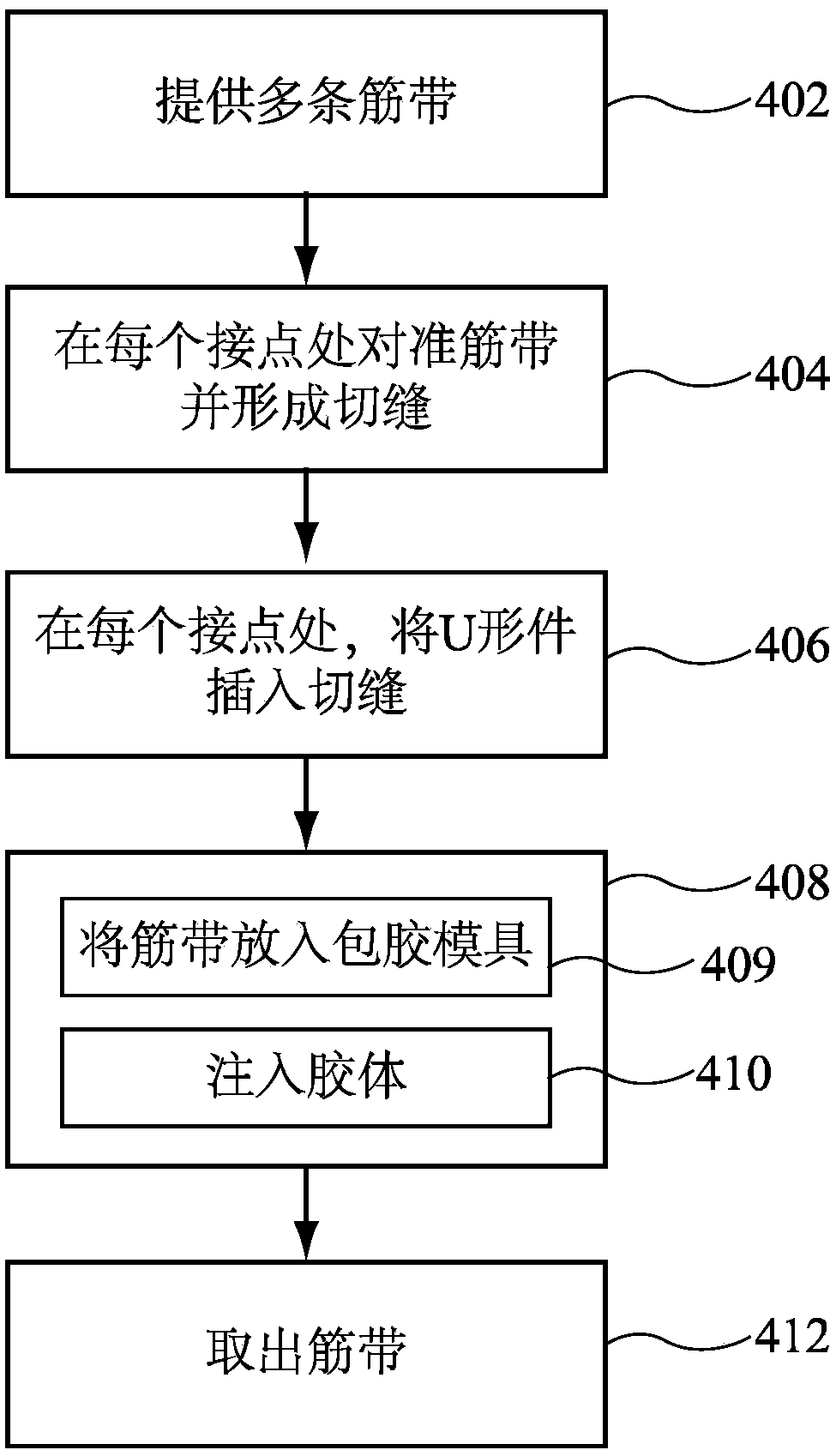

图8是根据本发明的一种实施方式的用于制造土工格室的方法的流程图;

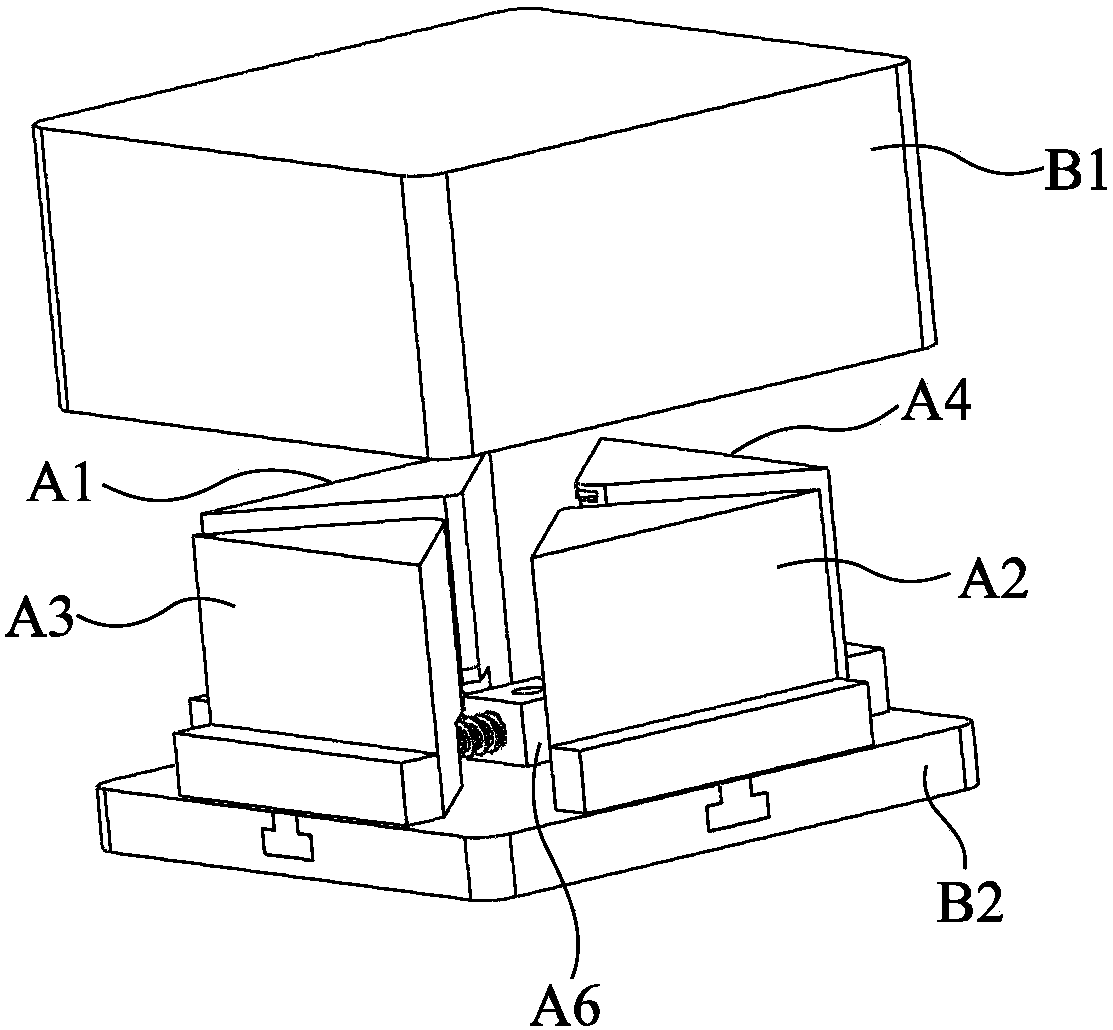

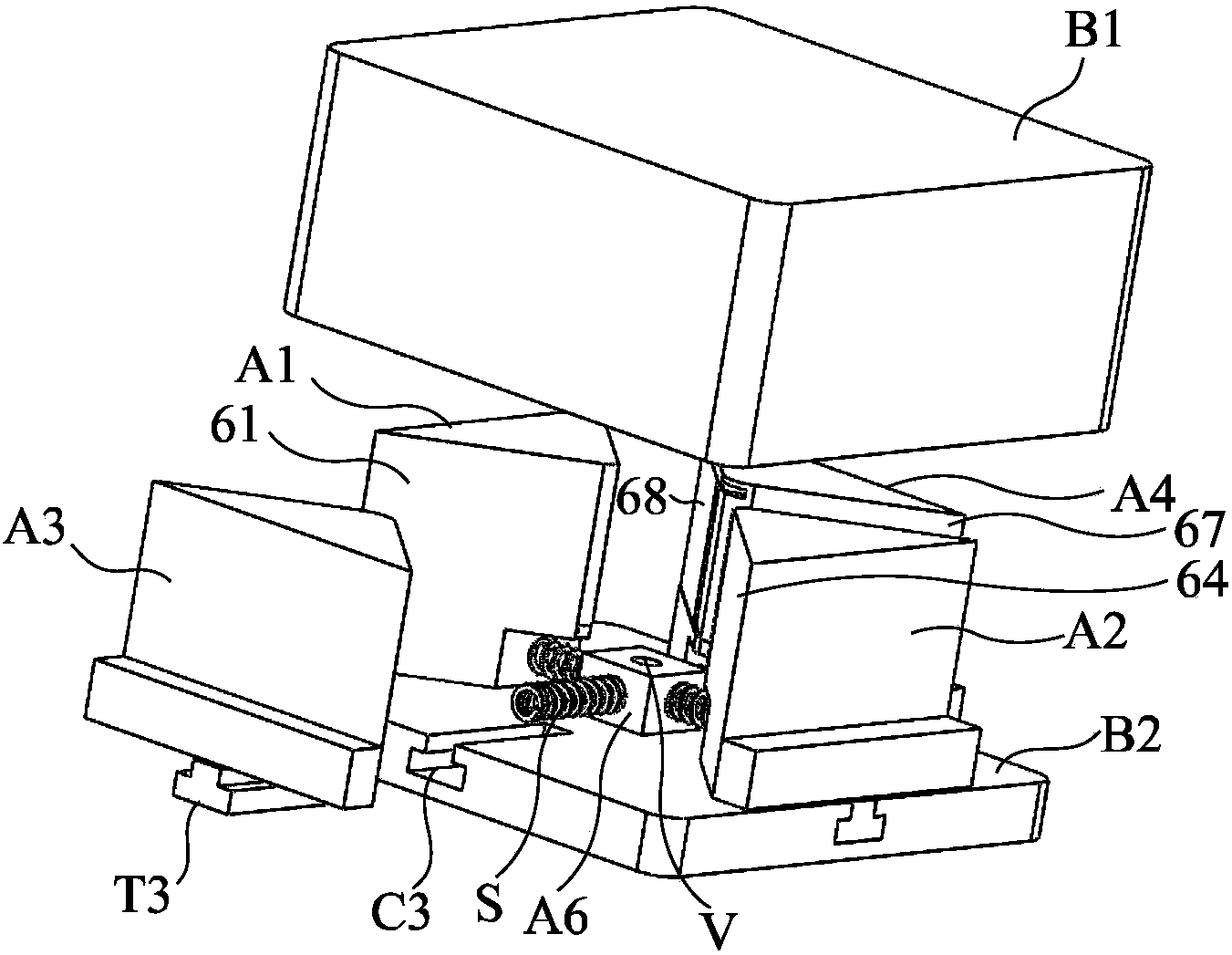

图9至图10示出了用于对土工格室的接点进行包胶的包胶模具的示意图;

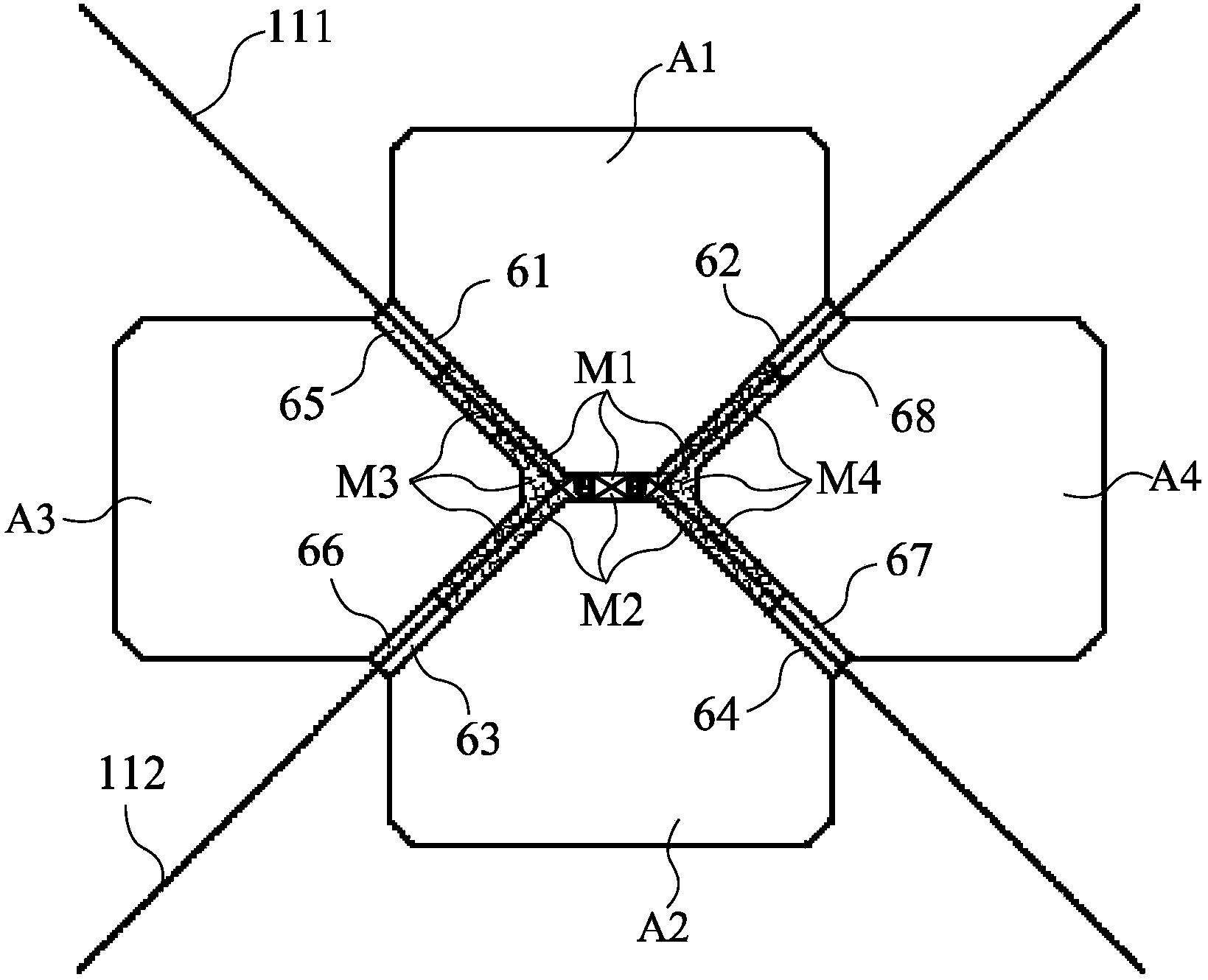

图11是对土工格室的接点进行包胶的示意性截面图;以及

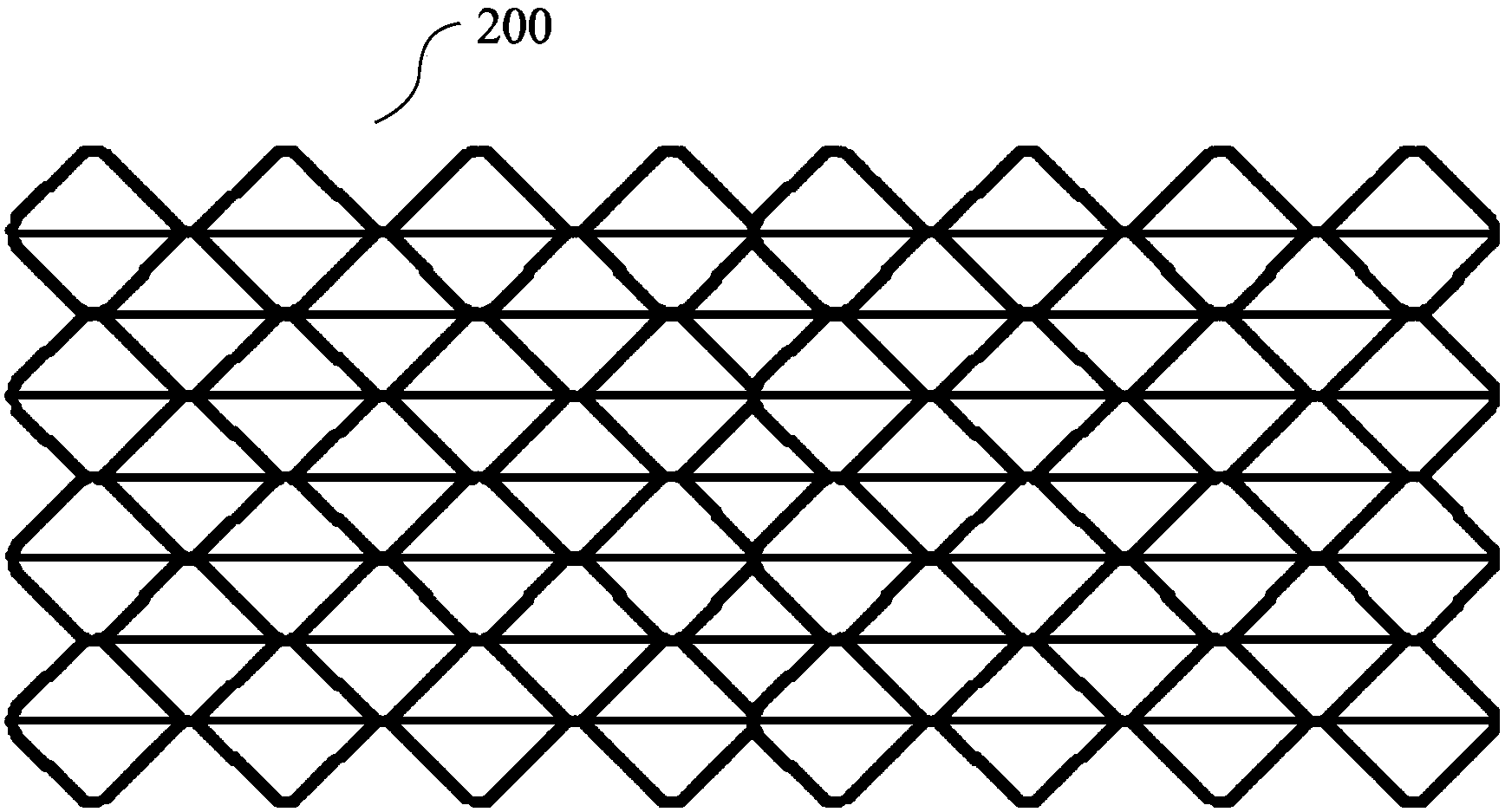

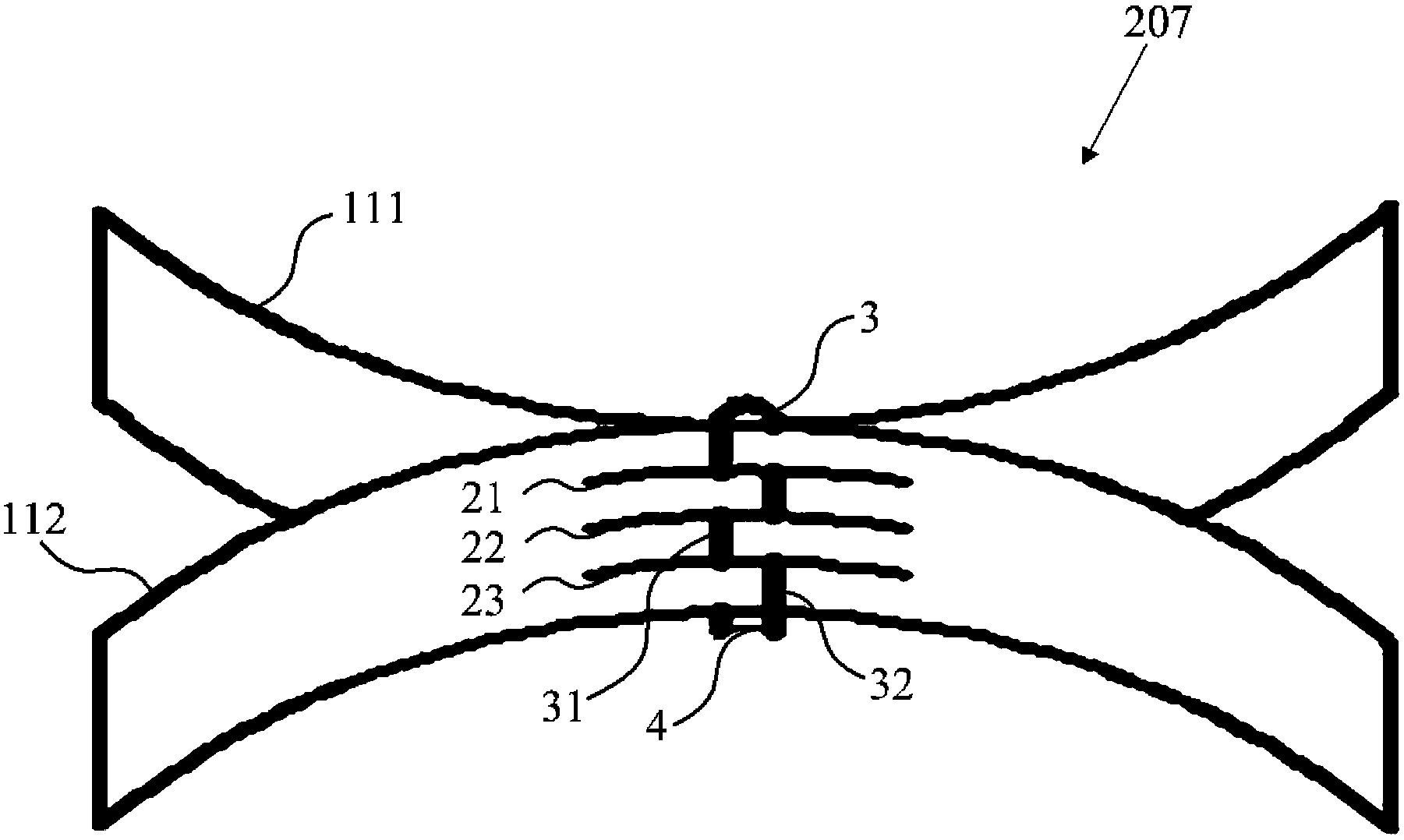

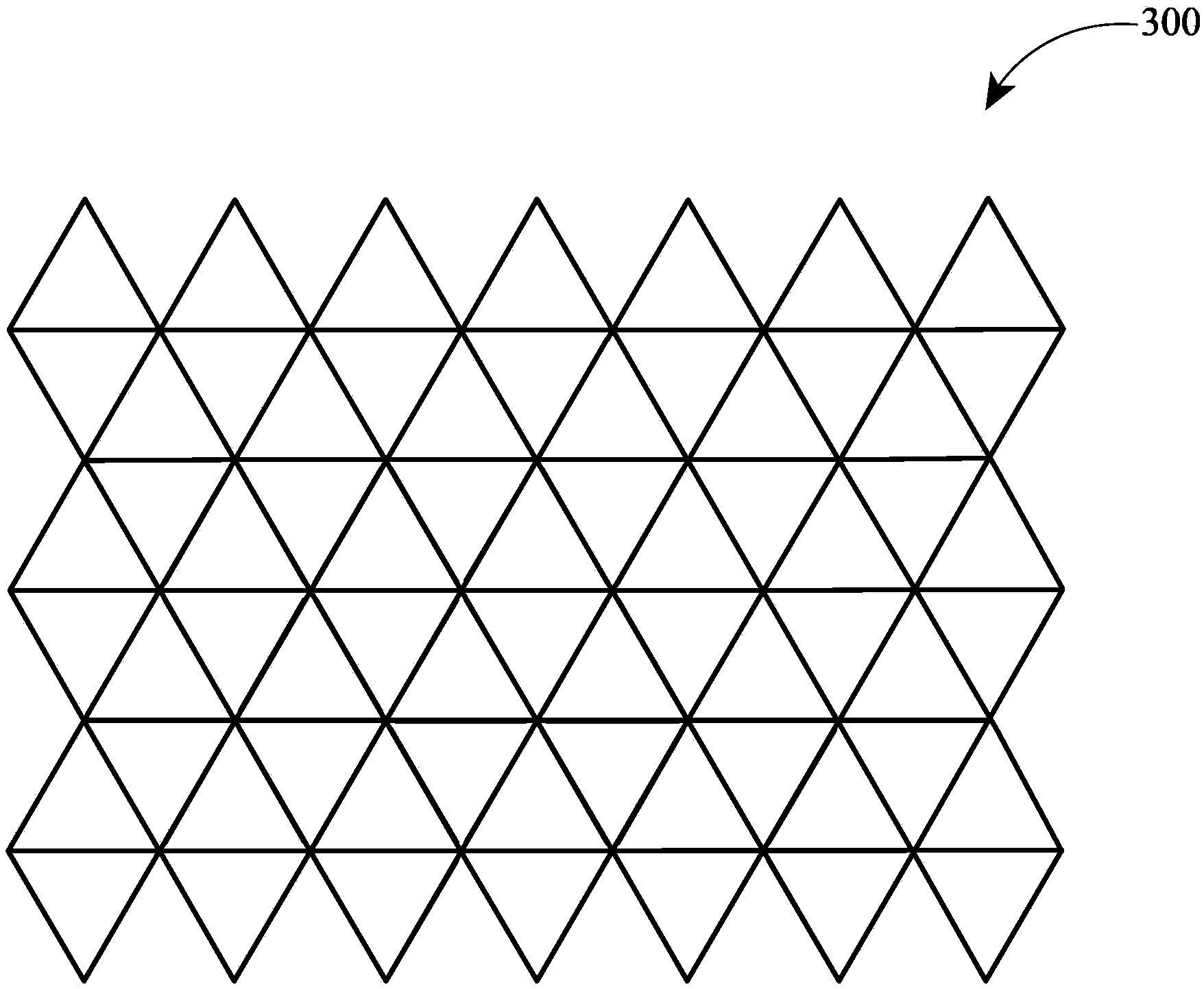

图12至图13示出了根据本发明其他实施方式的土工格室。

2 发明专利名称:一种基于建筑垃圾粉碎料的透水路面结构及其铺装方法
申请号:CN201910082593.3
公开号:CN109629369B
授权公告日:2023.11.03
专利权人:湖南大学
  本发明公开了一种基于建筑垃圾粉碎料的透水路面结构及其铺装方法,所述路面结构设置于路基之上,由透水混凝土面层,玻纤格栅,再生混凝土上基层,土工格室‑建筑垃圾粉碎料下基层,砾石过滤带,塑料盲沟,侧排管,路缘石,排水沟,垫层,防水土工膜组成。本发明利用了建筑垃圾粉碎料吸水率高的特点,实现了建筑垃圾高效的资源化。该路面结构实现了道路对雨水的渗、净、蓄功能,对缓解城市内涝、调节区域小气候起到积极作用,可作为建设海绵城市的组成部分。本发明所提供的透水路面结构不但具有较高的强度,还具有透水、蓄水、净水、防淤堵的功能。

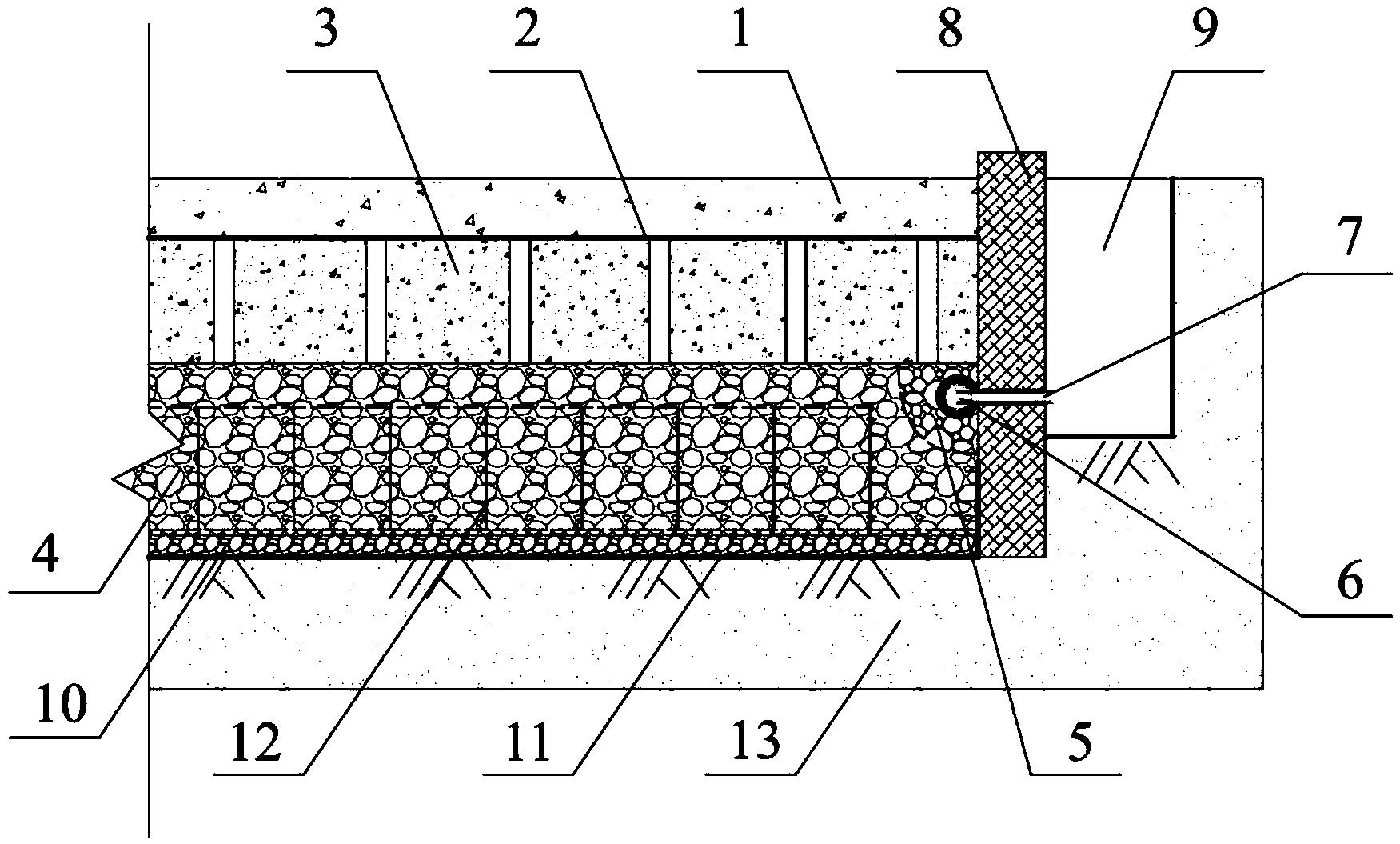

附图1为本发明路面侧视剖面结构示意图。

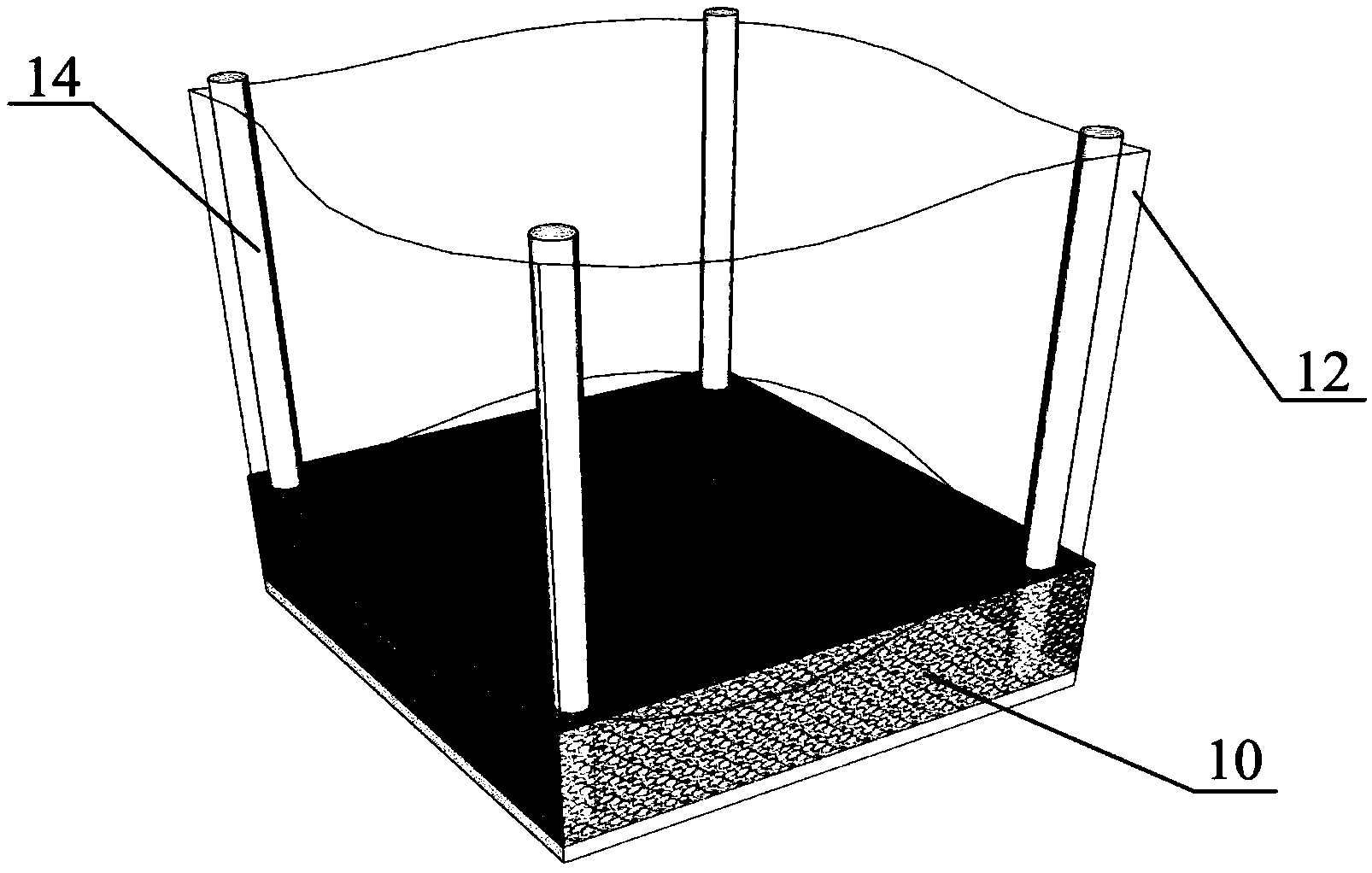

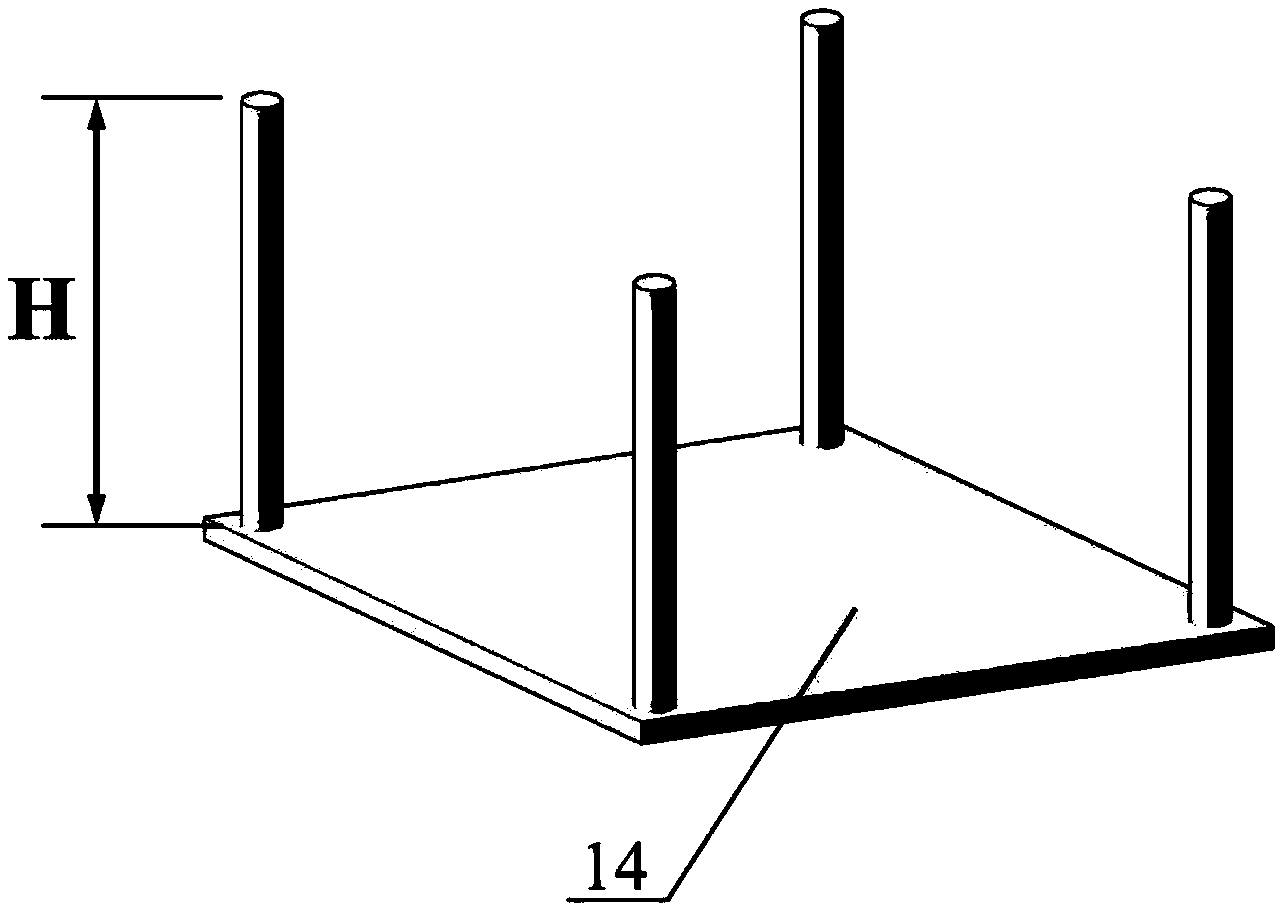

附图2为土工格室固定件设计图。

附图3为土工格室固定件原理示意图。

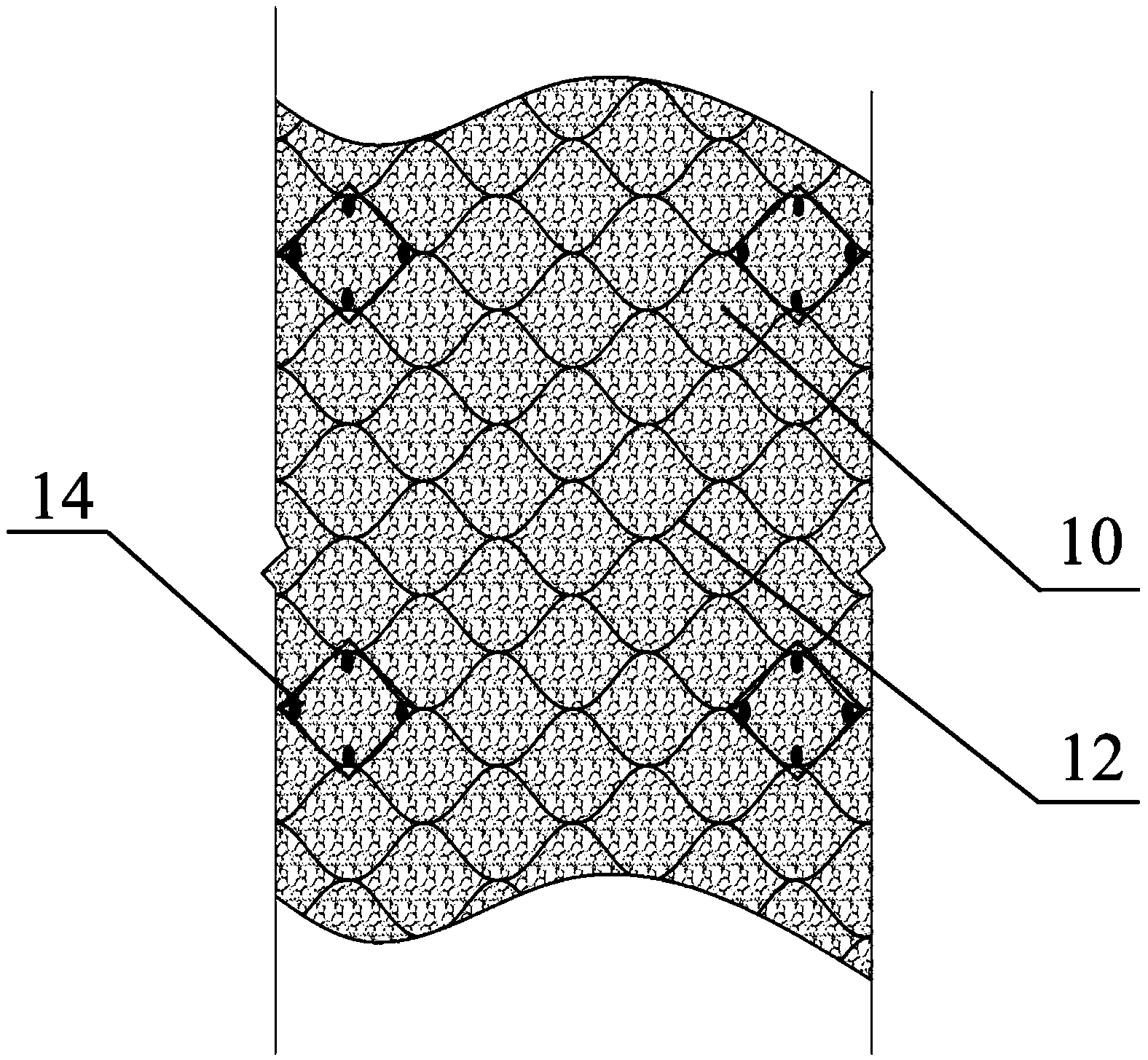

附图4为土工格室固定件布置示意图。

  图例说明:
  1、透水混凝土面层;2、玻纤格栅;3、再生混凝土上基层;4、土工格室-建筑垃圾粉碎料下基层;5、砾石过滤带;6、塑料盲沟;7、侧排管;8、路缘石;9、排水沟;10、垫层;11、防水土工膜;12、土工格室;13、路基;14、土工格室固定件。

实用新型

1 实用新型名称:一种土工格室连接件及土工格室
申请号:CN202321402678.3
公开号:CN220035378U
授权公告日:2023.11.17
专利权人:安徽中路工程材料有限公司
  本实用新型属于土木格室技术领域,特别涉及一种土工格室连接件及土工格室,该连接件包括筋带和中间插键,所述中间插键两侧均设置有若干个卡销,且中间插键两侧的卡销分布为错开设置,所述中间插键一侧开销位于另一侧相邻两个卡销之间的位置设置,该连接件还包括两个L形紧固件,两个所述L形紧固件分为两部分设置,分别为底板部分和锁套部分,所述锁套部分表面开设有与卡销相匹配的锁槽,所述底板部分表面靠近一端表面设置有凸盖,且底板位于凸盖一侧开设有卡槽。本实用新型通过在筋带表面开设切缝,利用中间键两侧均含有卡销,进行包裹固定的特性,增加连接件的牢固性,提高土木格室的使用寿命。

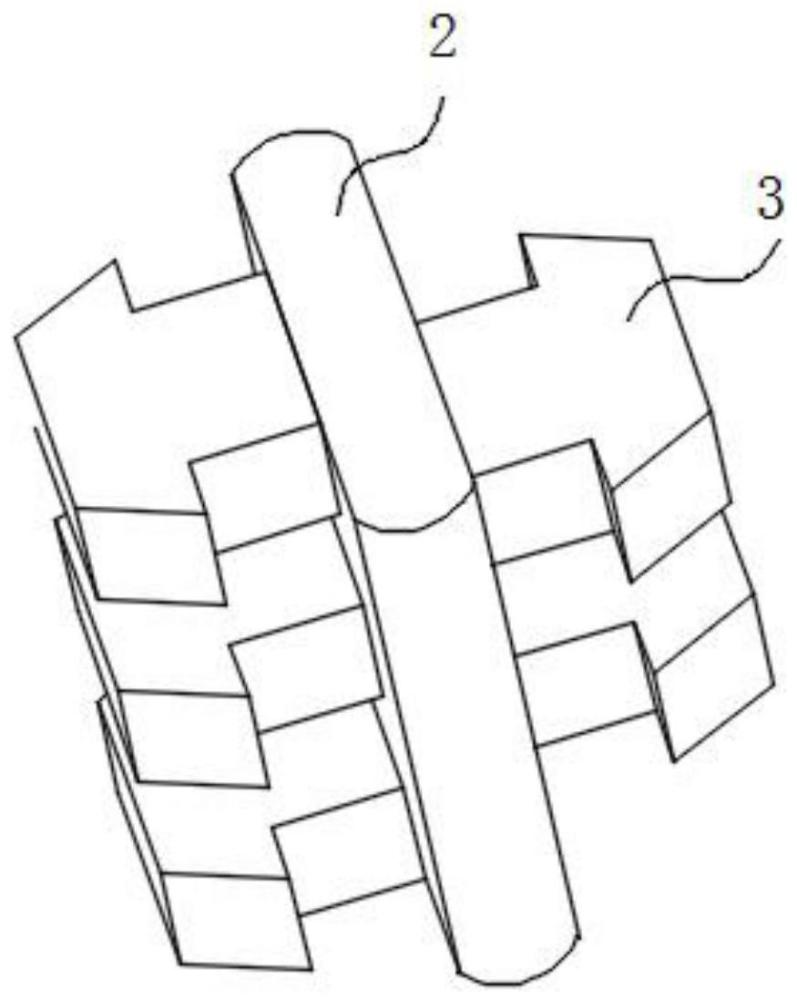

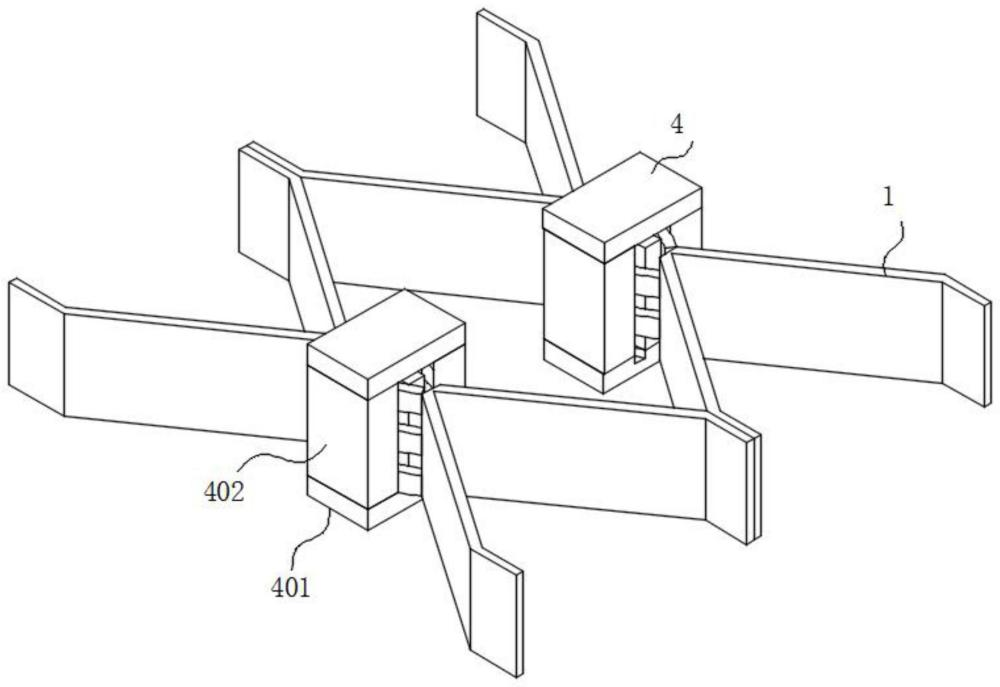

图1示出了本实用新型实施例的整体结构示意图;

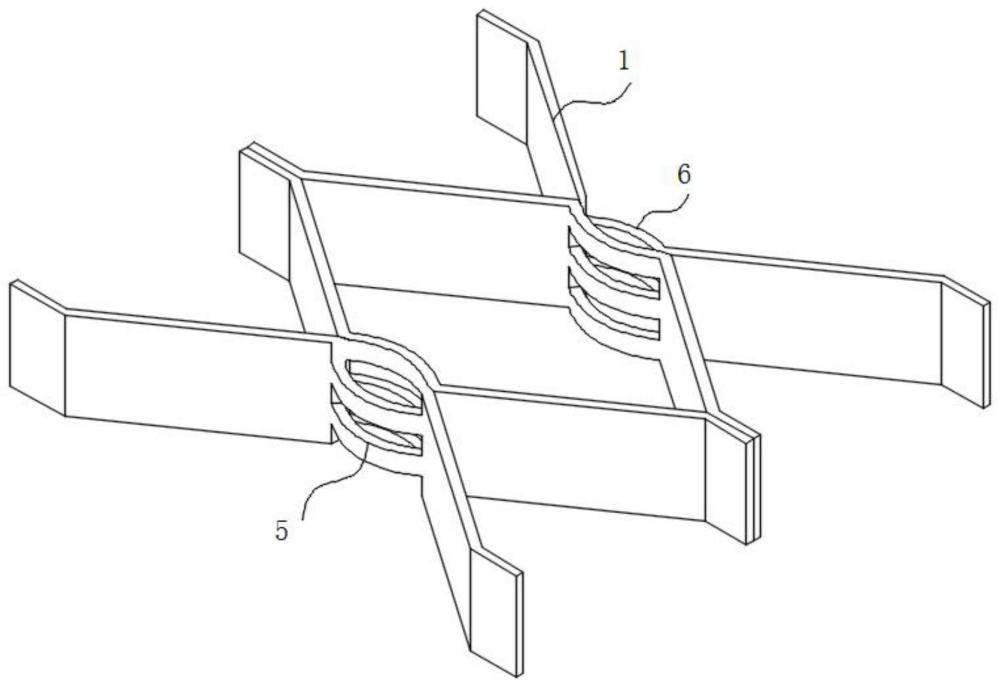

图2示出了本实用新型实施例的筋带结构示意图;

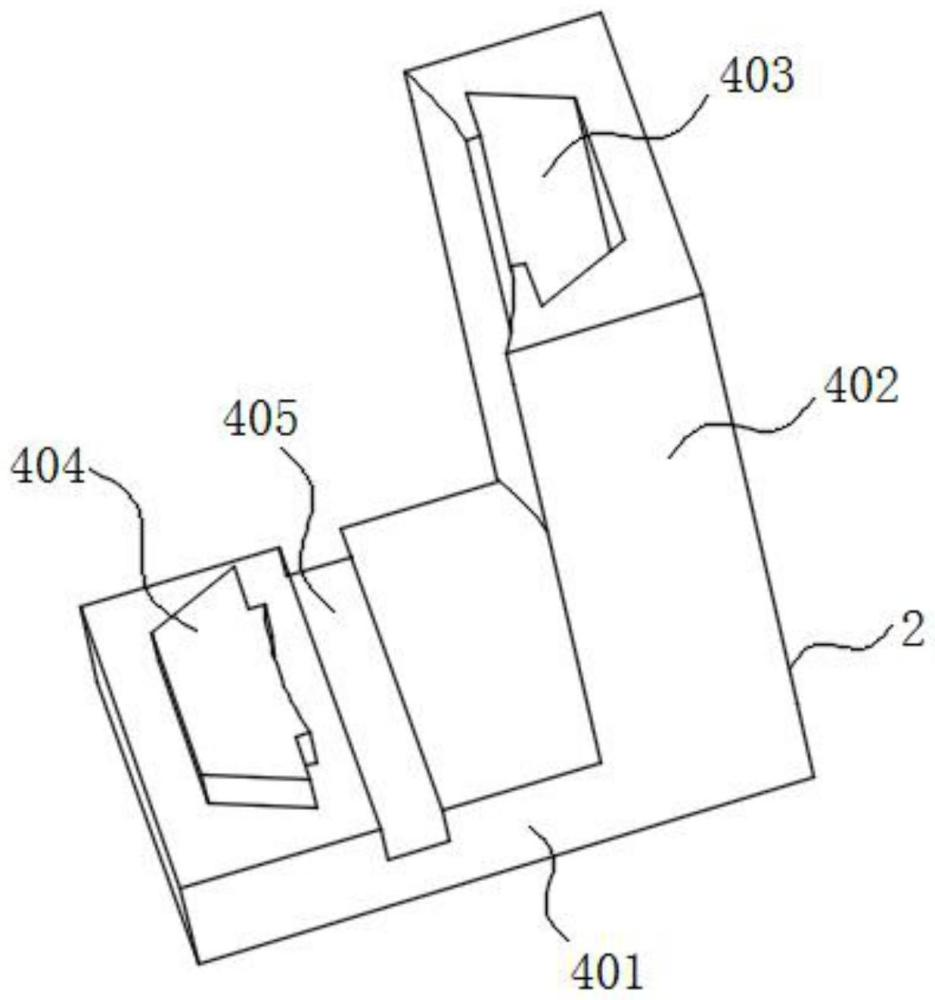

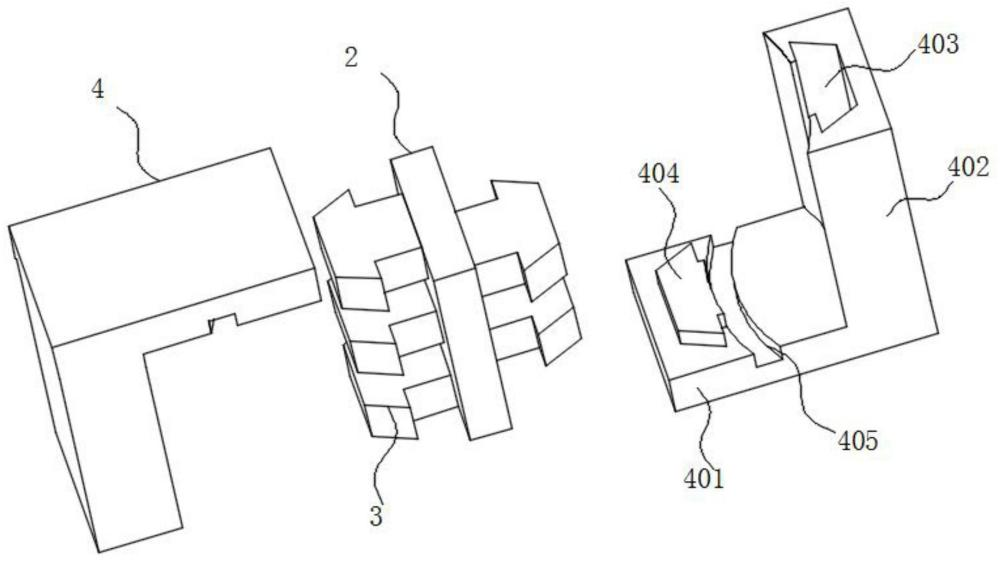

图3示出了本实用新型实施例的L形紧固件结构示意图;

图4示出了本实用新型实施例的U形紧固件结构示意图;


图5示出了本实用新型实施例的实施例3结构示意图;

图6示出了本实用新型实施例的实施例4结构示意图;

  图例说明:
  1、筋带;2、中间插键;3、卡销;301、凸点;4、L形紧固件;401、底板部分;402、锁套部分;403、锁槽;404、凸盖;405、卡槽;5、切缝;6、分切条;7、U形紧固件;8、封盖;9、凸块。

----摘录自“国家知识产权局网站”

【审核:许喜娟  整理、编辑:程凤娟】
