| 为适应工程对土工布性能的需求，拓展土工布的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用，增进技术人员对土工布产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年11月份协会会员单位授权的土工布相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。

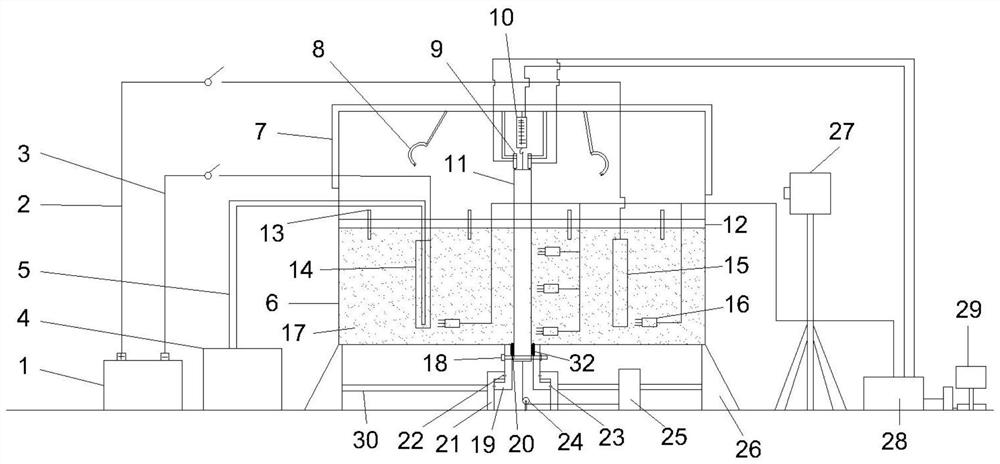

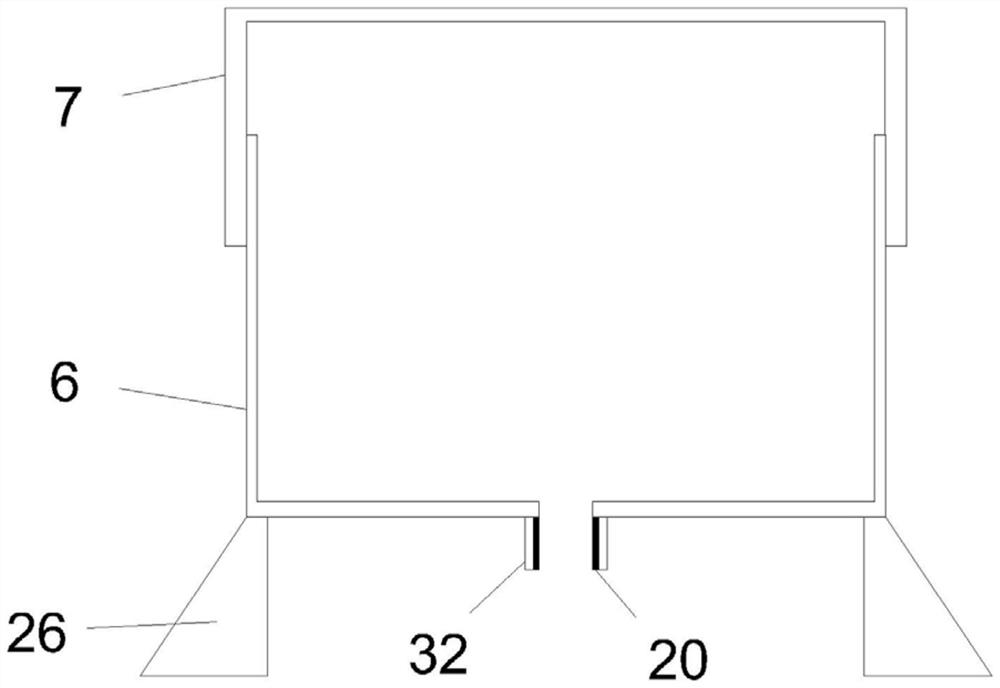

发明专利

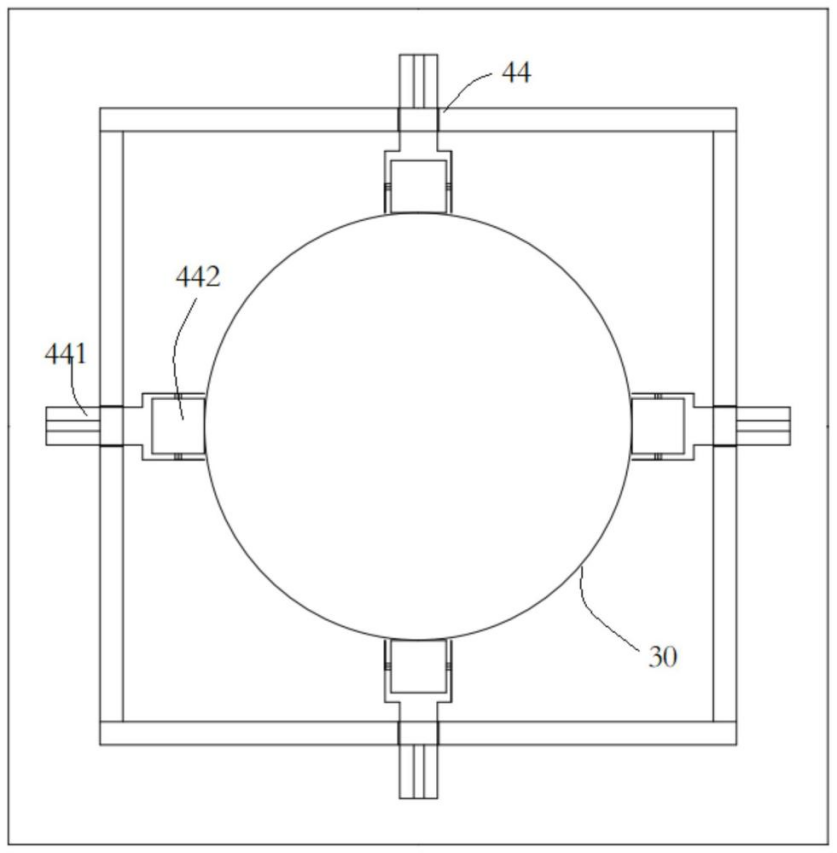

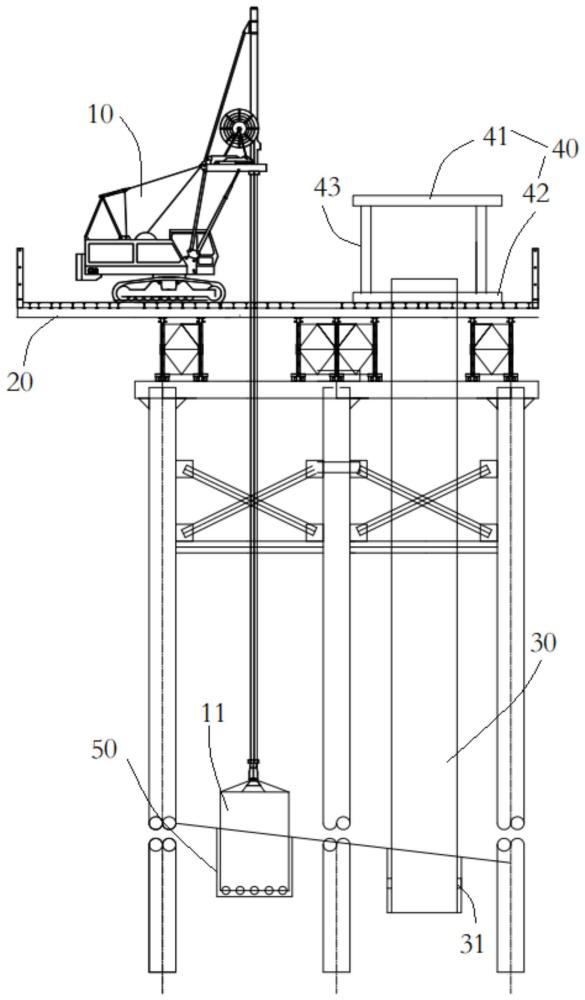

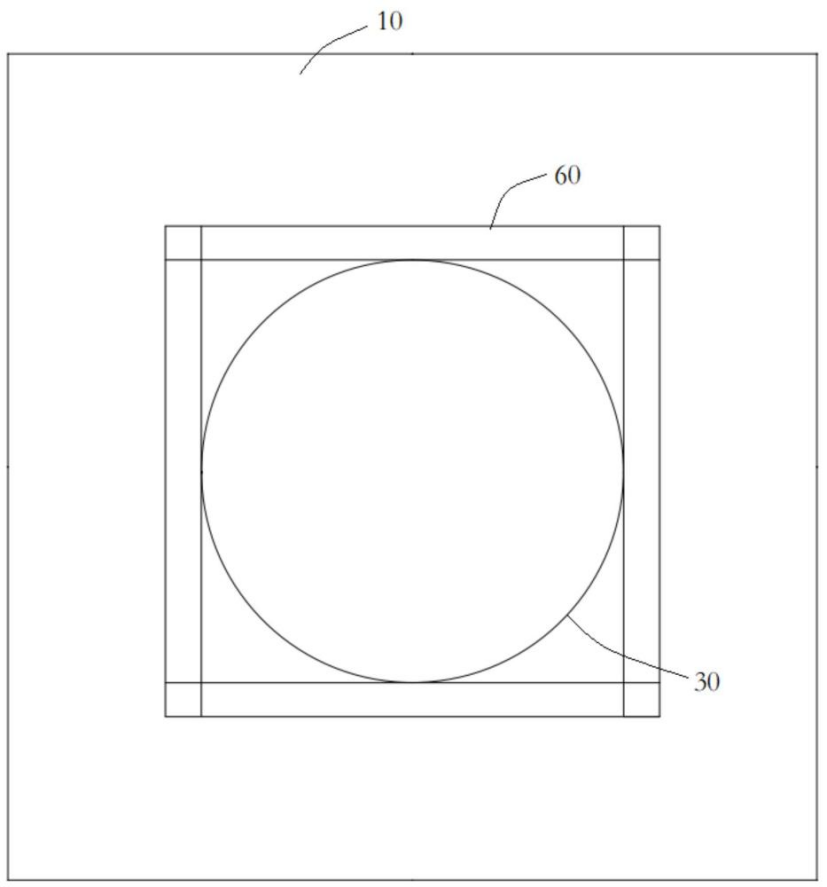

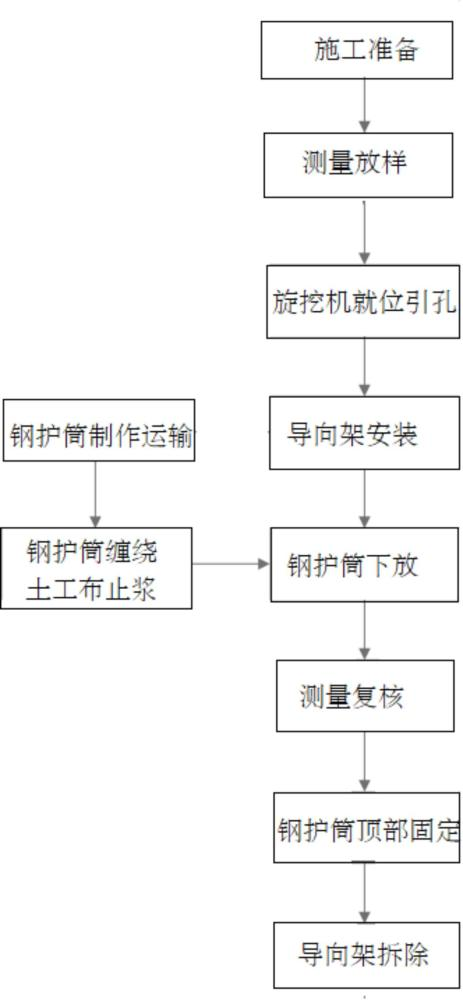

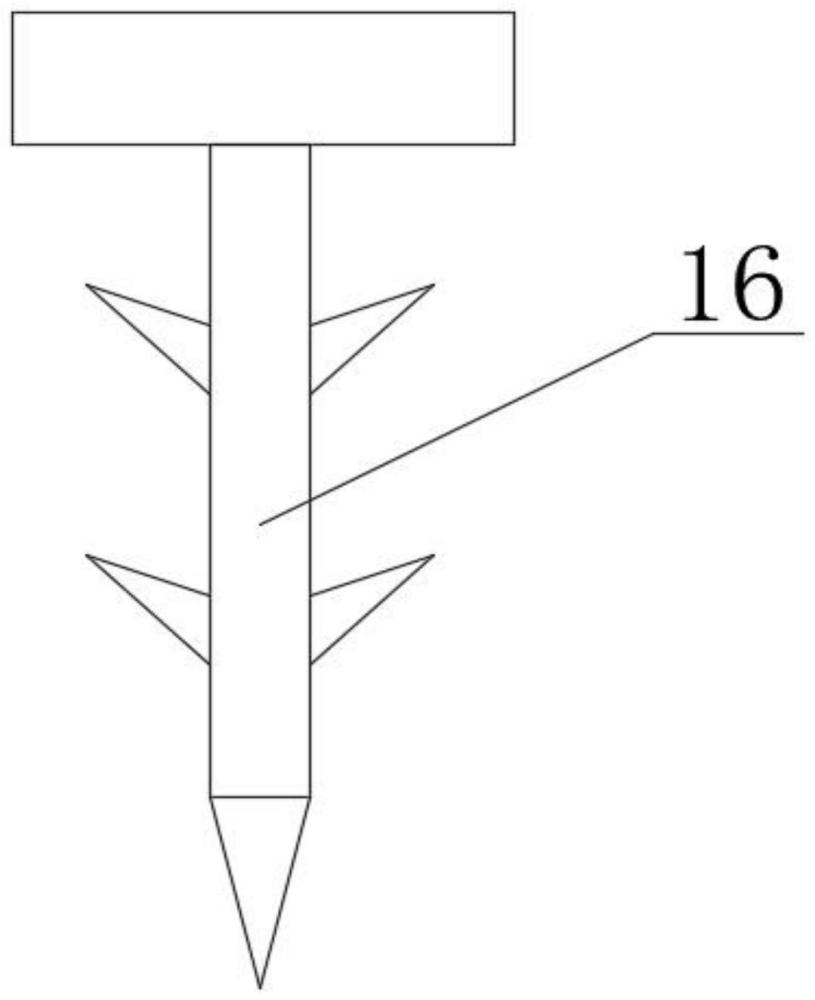

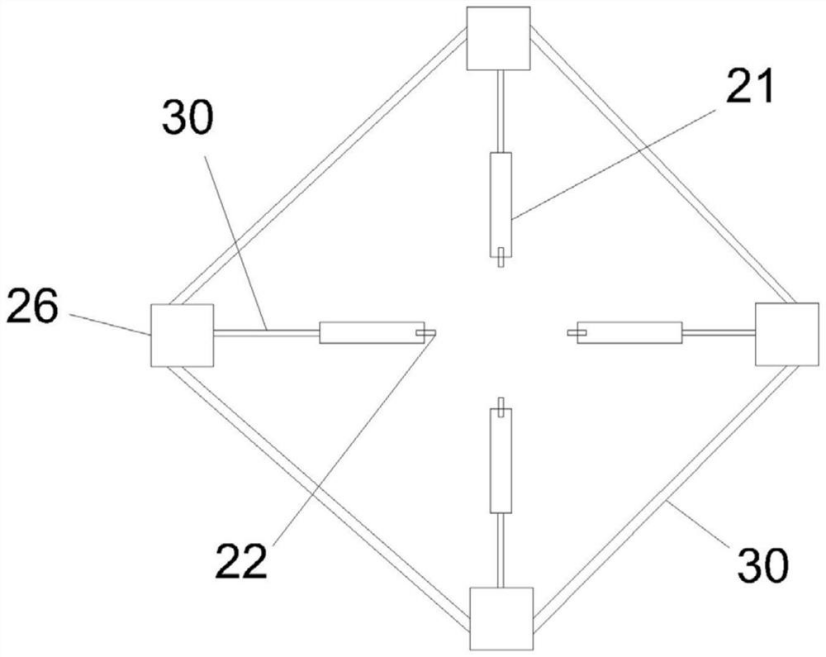

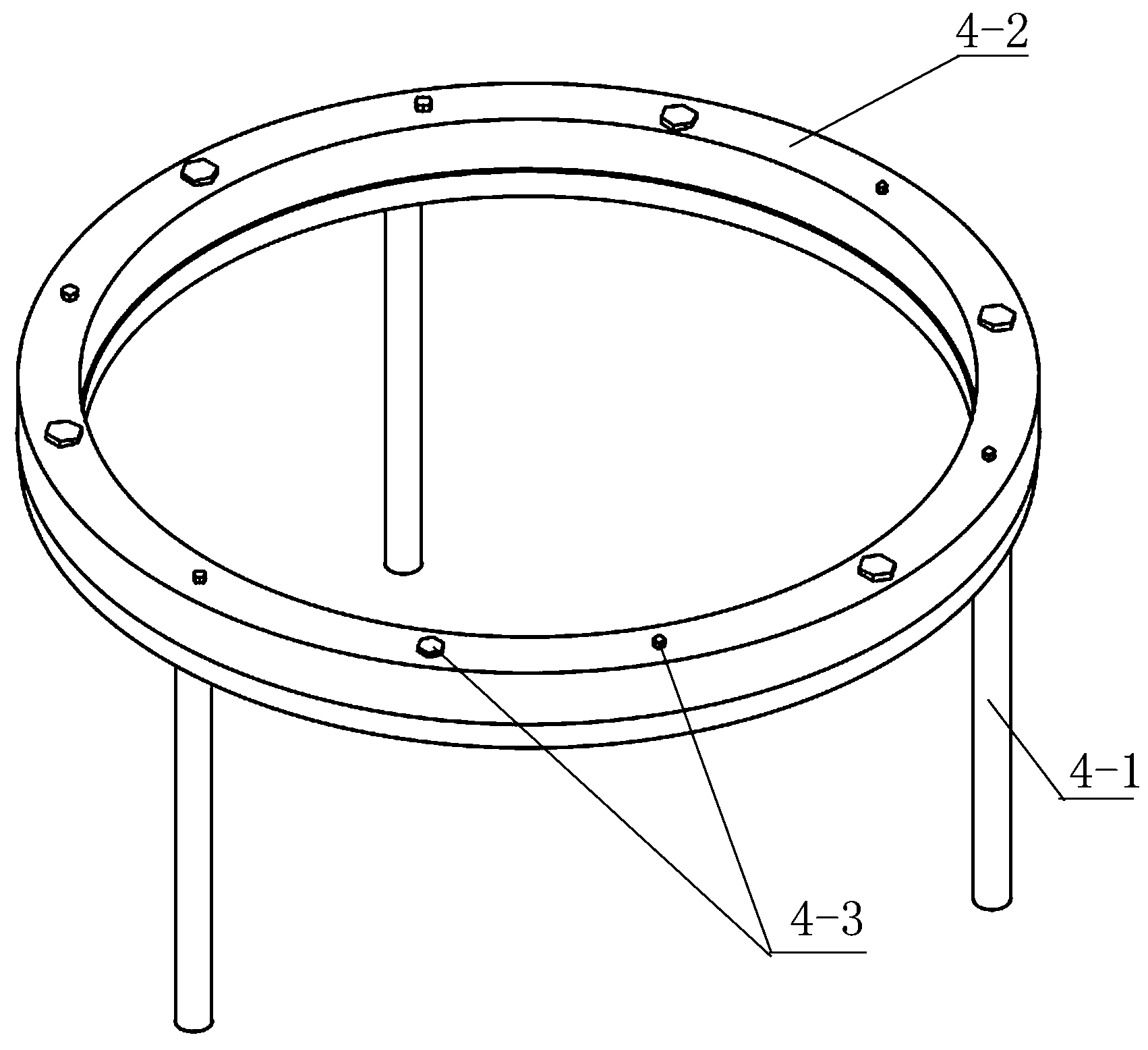

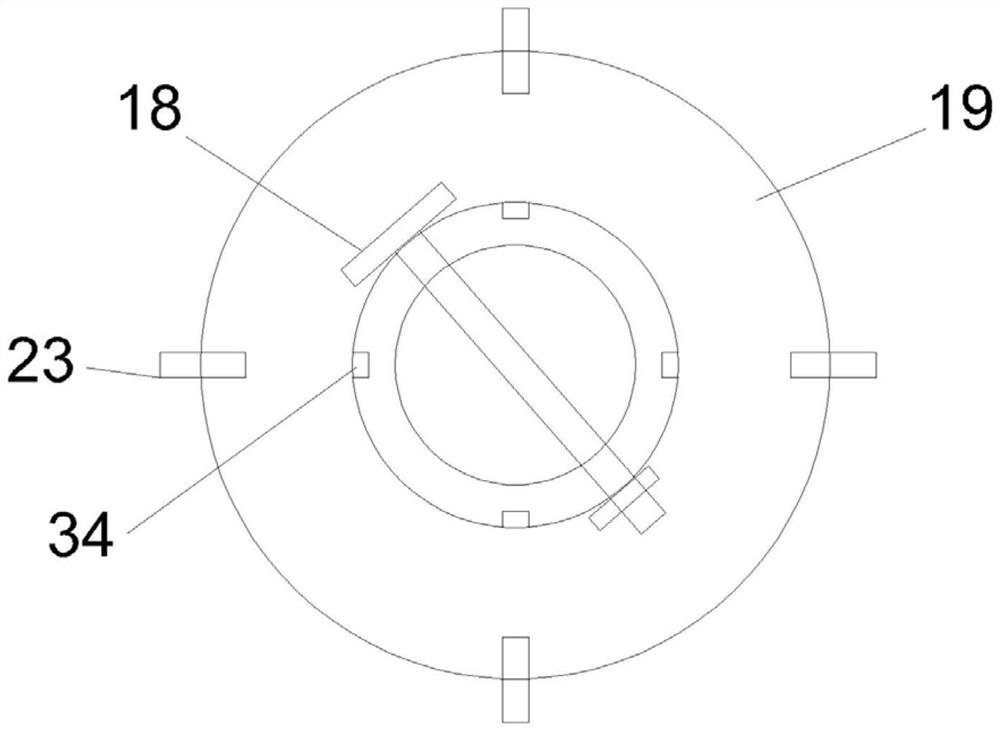

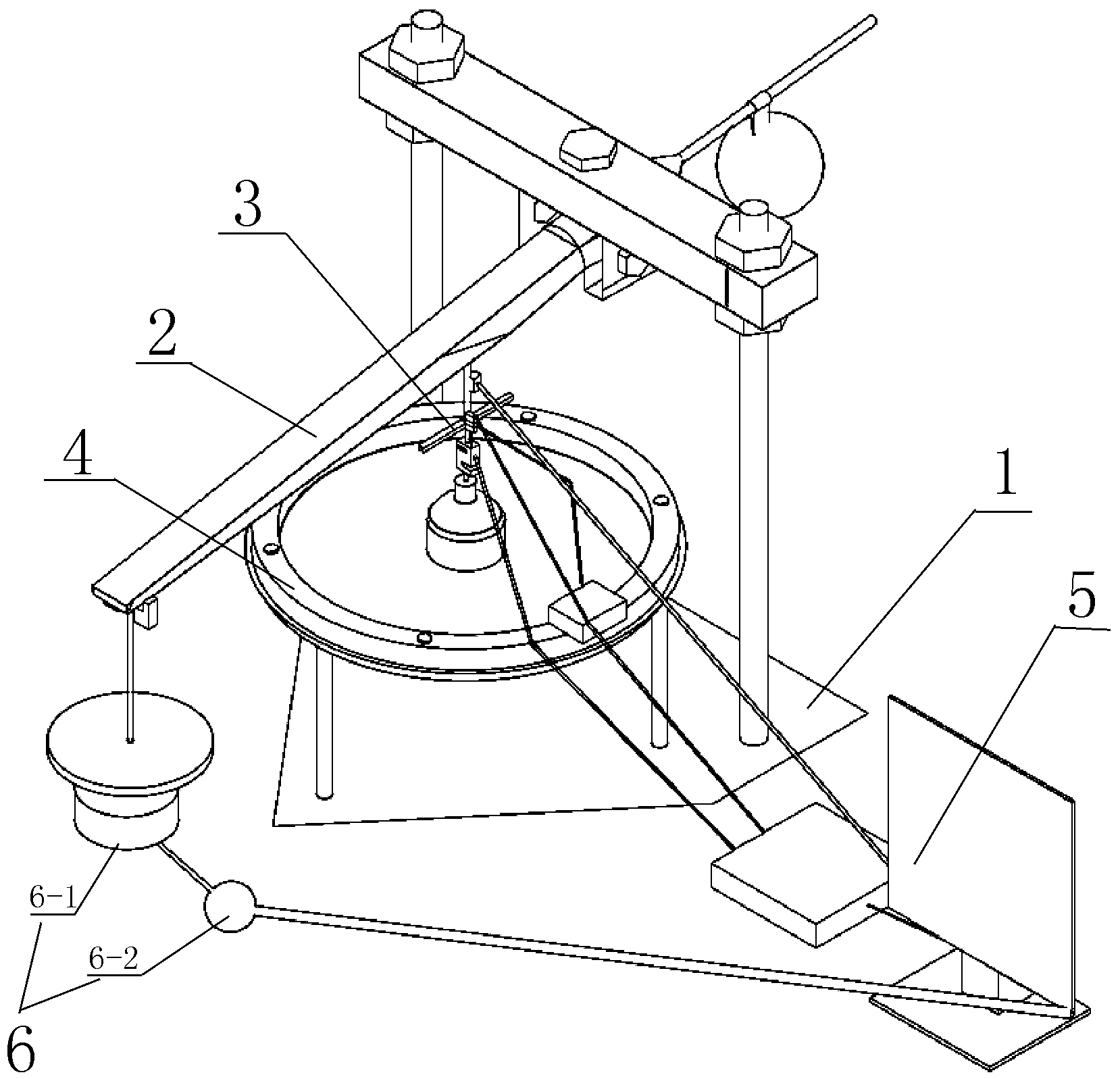

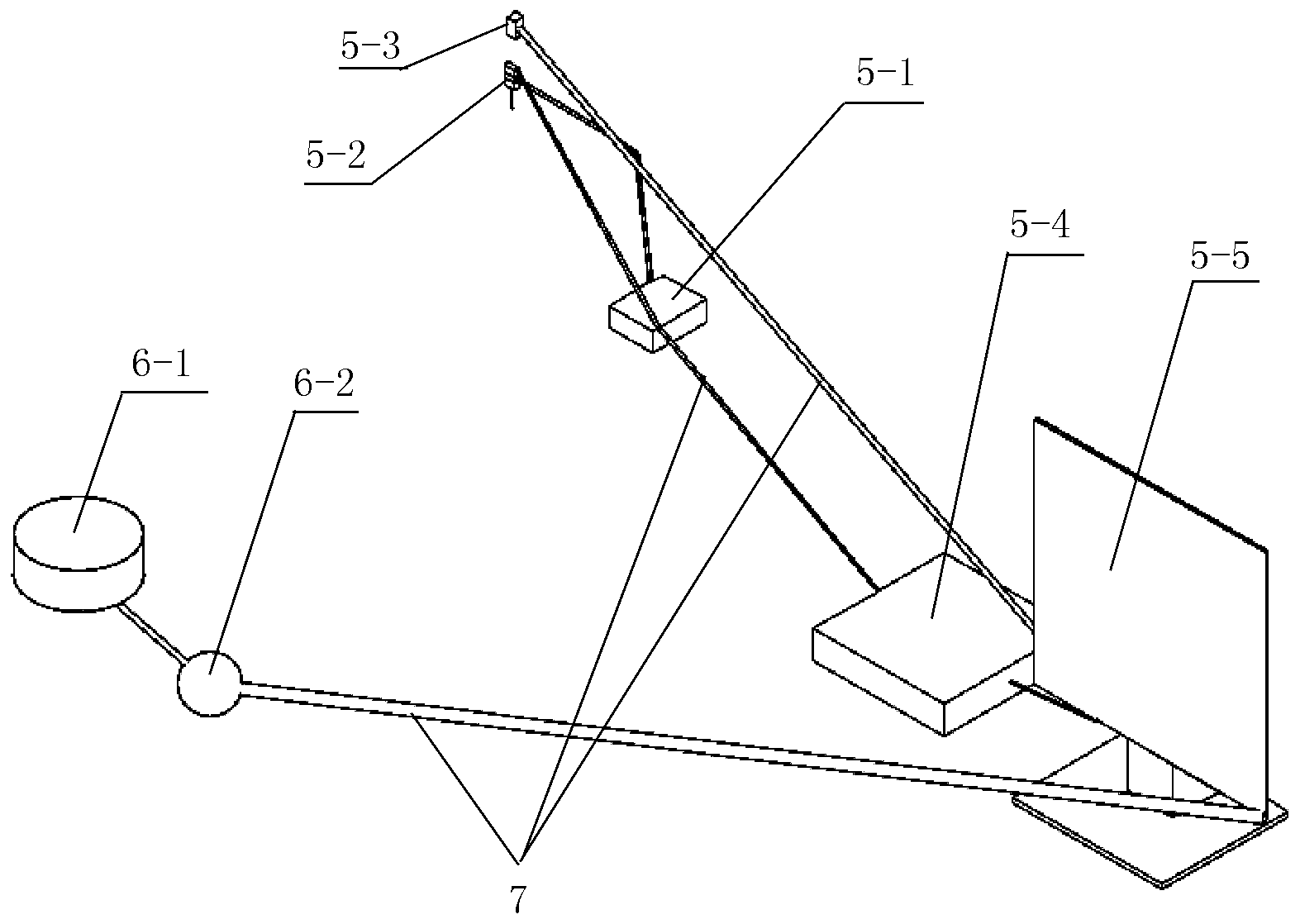

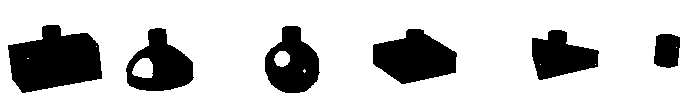

1 发明专利名称：适用于深水裸岩区的钢护筒的沉设方法申请号：CN202311128397.8 公开号：CN116856408B 授权公告日：2023.11.07 专利权人：中交第一航务工程局有限公司; 中交一航局第一工程有限公司 本发明涉及灌注桩施工技术领域，尤其涉及一种适用于深水裸岩区的钢护筒的沉设方法，包括如下步骤：S1、旋挖钻引孔；S2、确定钢护筒长度；S3、导向架定位、安装；S4、钢护筒下放准备；S5、钢护筒下放；S6、钢护筒固定；通过旋挖钻引孔的方式，解决了钢护筒在裸岩区难以利用振动锤振沉的问题，准确控制钢护筒加工长度；避免出现钢护筒过短需要二次接高或过长现场切割；利用旋挖钻机在钢护筒底部引孔，在钢护筒顶部限位固定的方式，解决了钢护筒稳桩的问题；通过旋挖钻引孔和钢护筒底部进行水泥土工布缠绕的方式进行结合，能够避免钢护筒落在斜岩上或者浅覆盖层漏浆的情况，保证后续灌注桩的成孔施工质量，提高了灌注桩的施工效率。  图1为本发明一个实施例的钢护筒的沉设施工流程图  图2为本发明一个实施例的钢护筒的沉设施工示意图  图3为本发明一个实施例的钢护筒与导向架的位置关系俯视图  图4为本发明一个实施例的钢护筒与限位框的位置关系俯视图 图例说明： 10、旋挖钻机；11、钻头；20、海上钻孔平台；30、钢护筒；31、限位挡块；40、导向架；41、第一框架；42、第二框架；43、立柱；44、调节装置；441、机械式千斤顶；442、尼龙轮；50、引孔；60、限位框。 2 发明专利名称：一种土工合成材料顶压蠕变试验装置 申请号：CN201910323732.7 公开号：CN109932246B 授权公告日：2023.11.03 专利权人：桂林电子科技大学 本发明公开了一种土工合成材料顶压蠕变试验装置，包括工作台、悬挂部分、导向部分、夹具部分、控制部分和配重部分；工作台包括底座、杠杆悬挂架、稳固横梁，起到稳定装置整体的作用；悬挂部分包括杠杆、砝码架、压锤、杠杆夹持器，可在调平之后实现压迫土工布的作用；导向部分包括顶压块、压力传感器、转力方向器、定向桶、连接杆，保持作用于土工合成材料的力一直处于同一竖直方向；夹具部分包括夹盖、支架、梅花钉，用于固定土工合成材料；控制部分包括数据采集工作站、位移传感器、电磁固定仪、传感器转接站、SIS426数字双轴倾角传感器，用于数据的采集、处理、保存、输出等；配重部分包括水位调平皿、智能供水泵，使作用于土工合成材料的力保持恒定。  图1为本发明的一种土工合成材料顶压蠕变试验装置的整体结构示意图  图2为工作台和悬挂部分的结构示意图  图3为导向部分的结构示意图  图4为夹具部分的结构示意图  图5为控制部分和配重部分的结构示意图  图6为不同形状的可更换的顶压头 图例说明： 1、工作台；2、悬挂部分； 3、导向部分； 4、夹具部分； 5、控制部分； 6、配重部分；1-1、底座； 7、数据线； 1-2、杠杆悬挂架； 1-3、稳固横梁； 2-1、杠杆； 2-2、砝码架； 2-3、杠杆夹持器； 2-4、压锤； 3-1、连接杆； 3-2、转力方向器； 3-3、压力传感器； 3-4、顶压块；3-5、定向桶盖； 3-6、压板； 4-1、支架； 4-2、夹盖； 4-3、梅花钉； 5-1、电磁固定仪； 5- 2、位移传感器； 5-3、SIS426数字双轴倾角传感器； 5-4、传感器转接站； 5-5、数据采集工作站； 6-1、水位调平皿； 6-2、智能供水泵。 3 发明专利名称：电渗摩擦桩实验装置及其方法 申请号：CN202110925191.2 公开号：CN113654966B 授权公告日：2023.11.03 专利权人：宁波大学; 福建省地质工程勘察院 本发明涉及电渗摩擦桩实验装置及其方法，该方案包括模型箱、电源箱、抽水箱、全站仪、摩擦桩及控制端；模型箱内填埋有测试土壤，该测试土壤内埋设有预制空心桩、石墨棒及含水率传感器，且该测试土壤顶部表面插设有多个沉降观测标，预制空心桩上设有多个预制透水孔，且该预制空心桩外包裹有导电土工布；模型箱底部设有升降机构；摩擦桩竖直插入于测试土壤内并从模型箱底部的滑移套筒穿出，该摩擦桩顶部设有位移传感器和拉力计，位移传感器和拉力计均分别与控制端通信连接，通过位移传感器检测摩擦桩的竖直方向的位移，通过拉力计测量摩擦桩位移时产生的拉力，本申请能够进行电渗实验和静载实验，测试方便。  图1为本发明电渗摩擦桩实验装置的结构示意图；  图2为本发明模型箱的结构示意图；  图3为本发明滑移套筒的俯视图；  图4为本发明滑移套筒的侧视图；  图5为本发明预制空心桩的示意图；  图6为本发明预制空心桩的横截面图；  图7为本发明模型箱支架布局图。 图例说明： 1、电源箱；2、正极导线；3、负极导线；4、抽水箱；5、抽水管；6、模型箱；7、箱顶钢架；8、持桩套环；9、位移传感器；10、拉力计；11、摩擦桩；12、封蜡层；13、沉降观测标；14、预制空心桩；15、石墨棒；16、含水率传感器；17、测试土壤；18、连接螺栓；19、滑移套筒；20、止水橡胶环；21、卡轨式支架；22、定滑轮；23、动滑轮；24、转向滑轮；25、驱动件；26、模型箱支架；27、全站仪；28、数据采集仪；29、电脑；30、固定杆；31、导电土工布；32、延伸段；33、螺栓孔；34、滑轮轨道；35、透水孔。

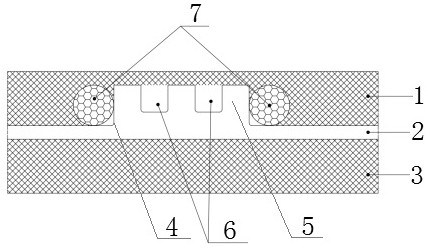

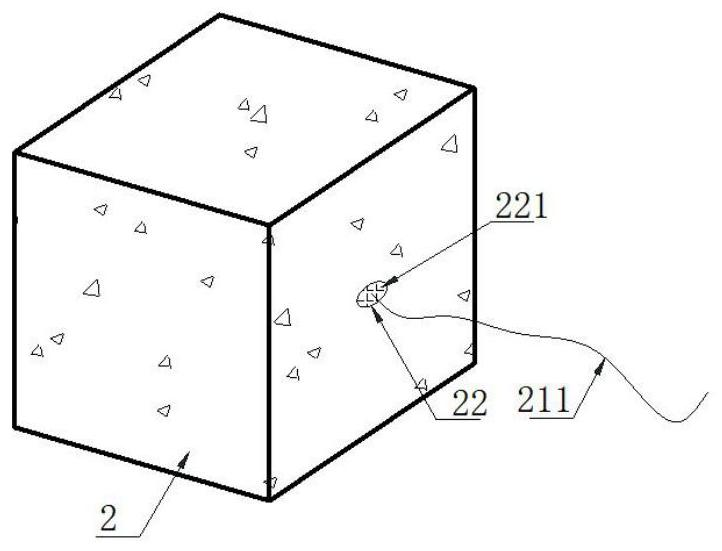

实用新型

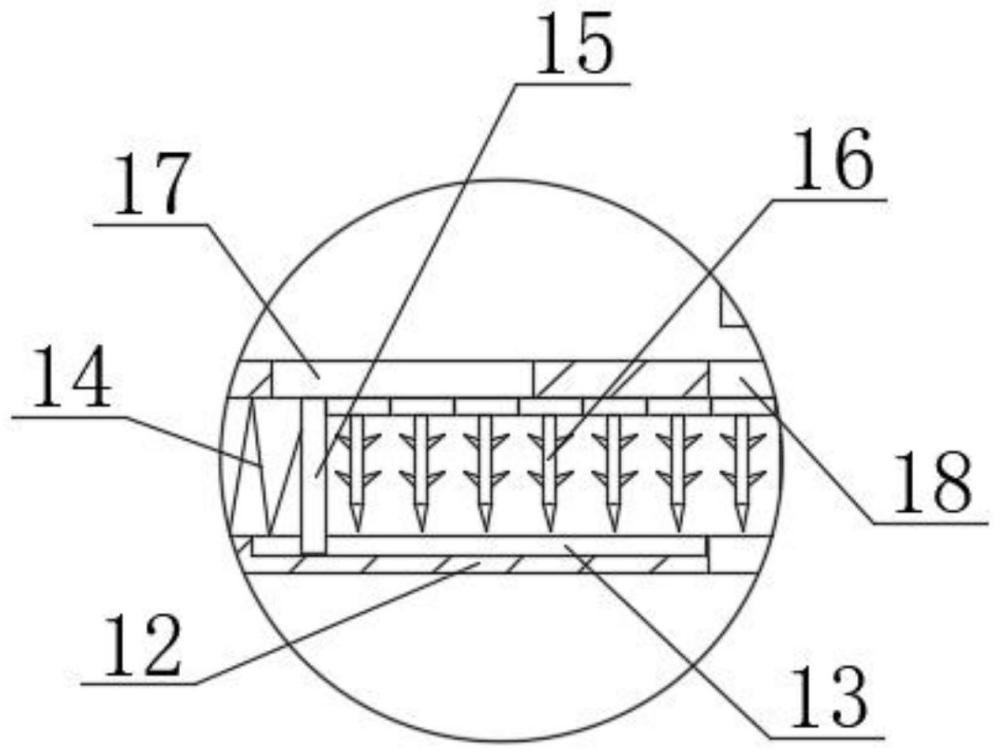

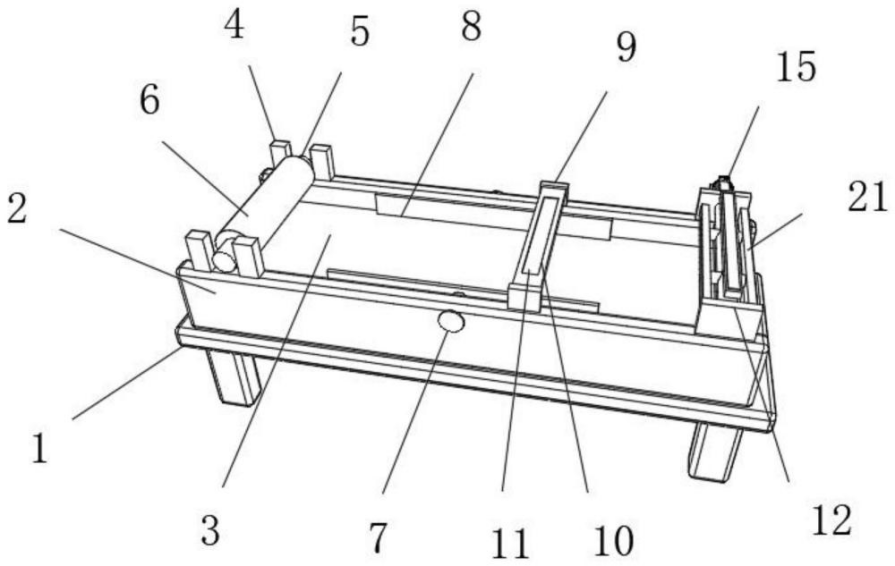

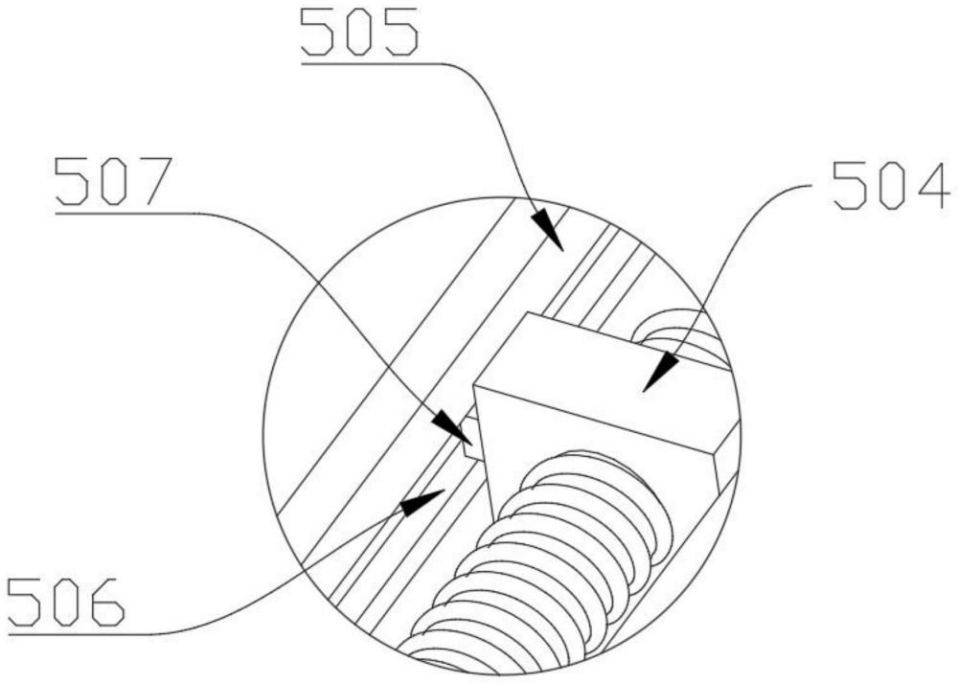

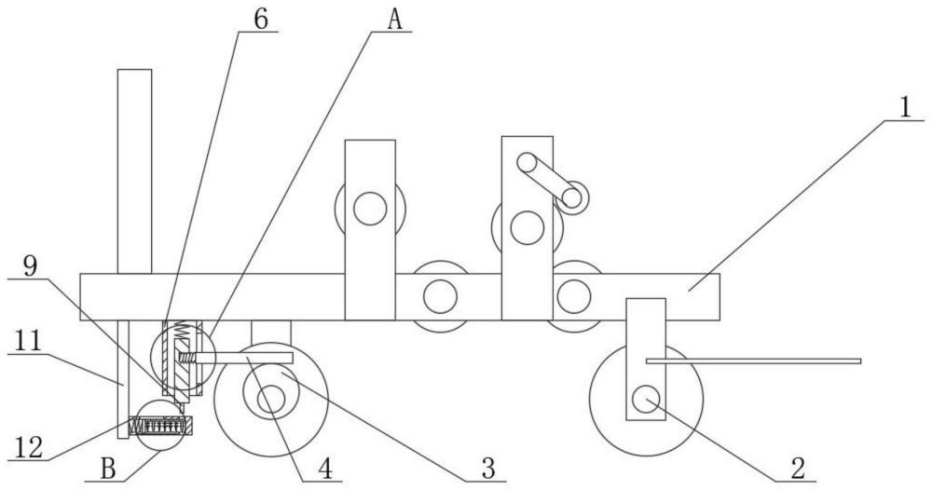

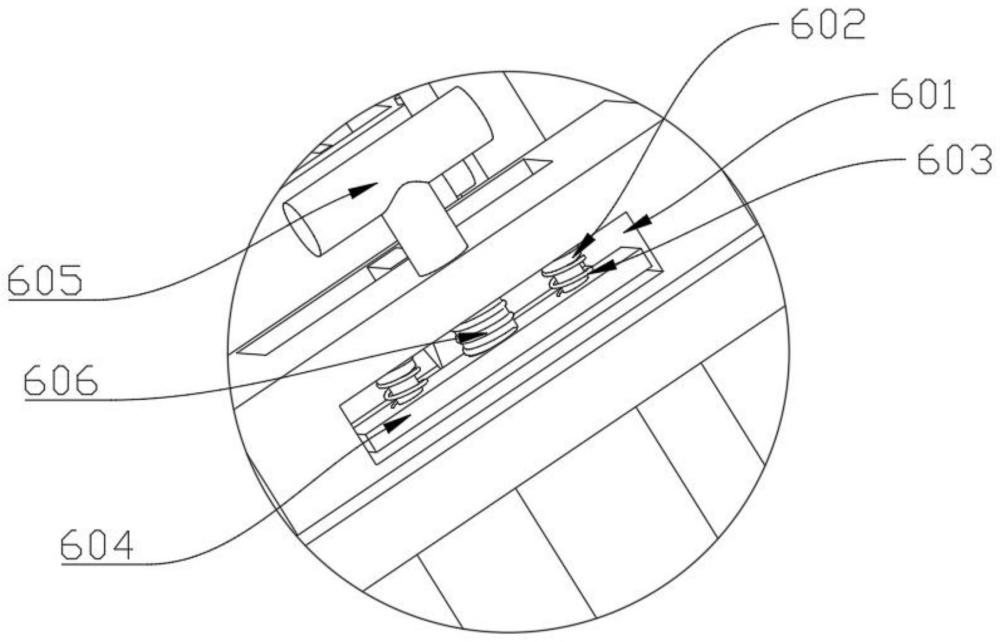

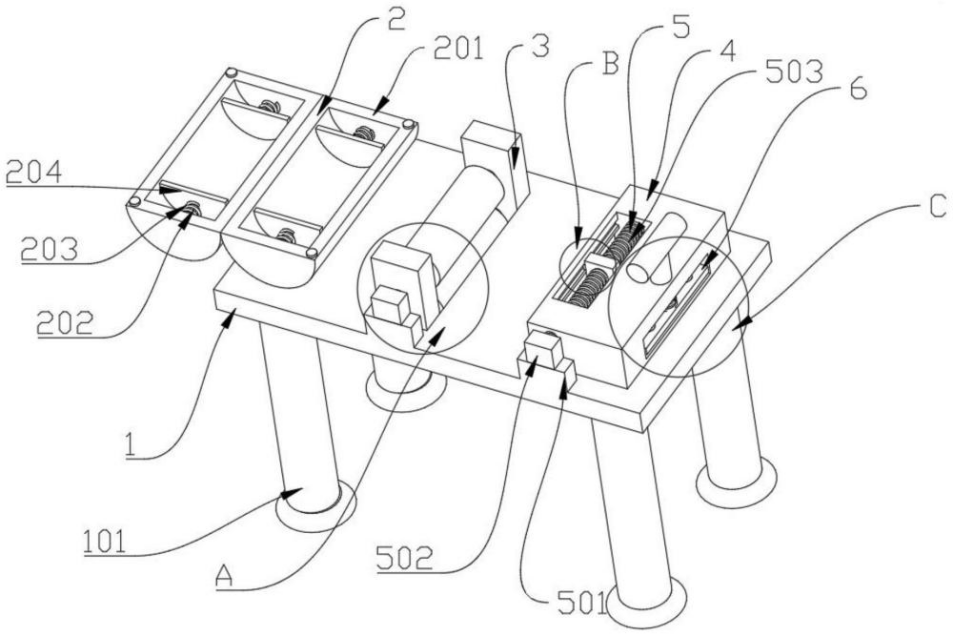

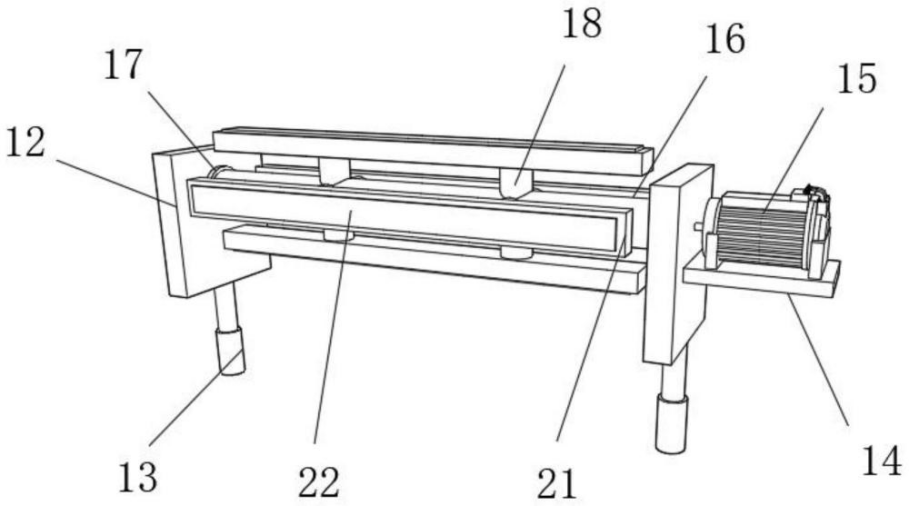

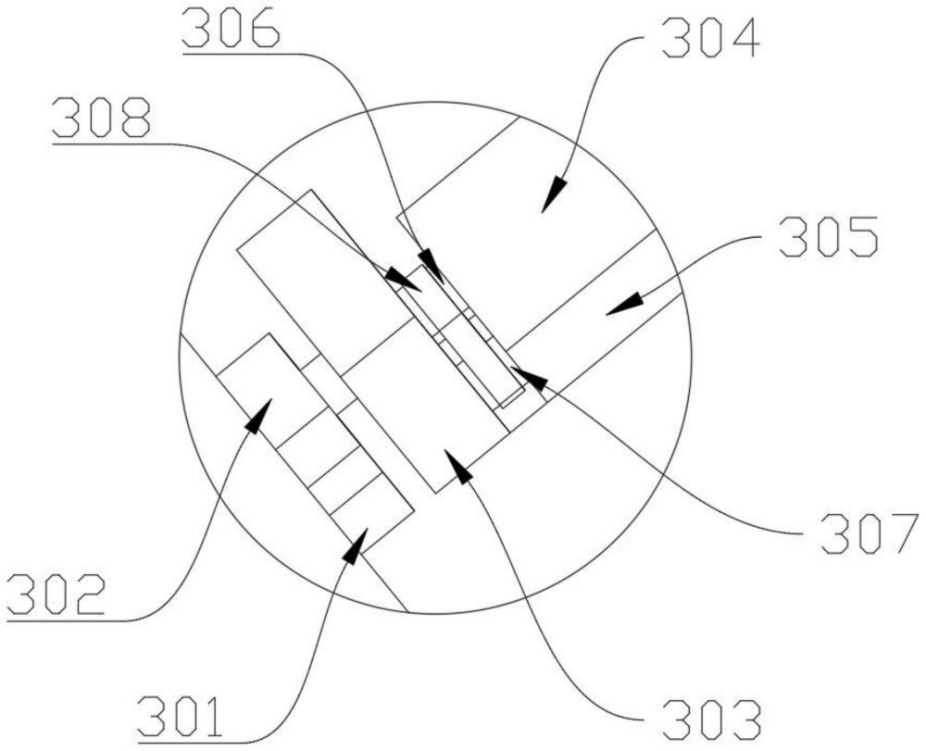

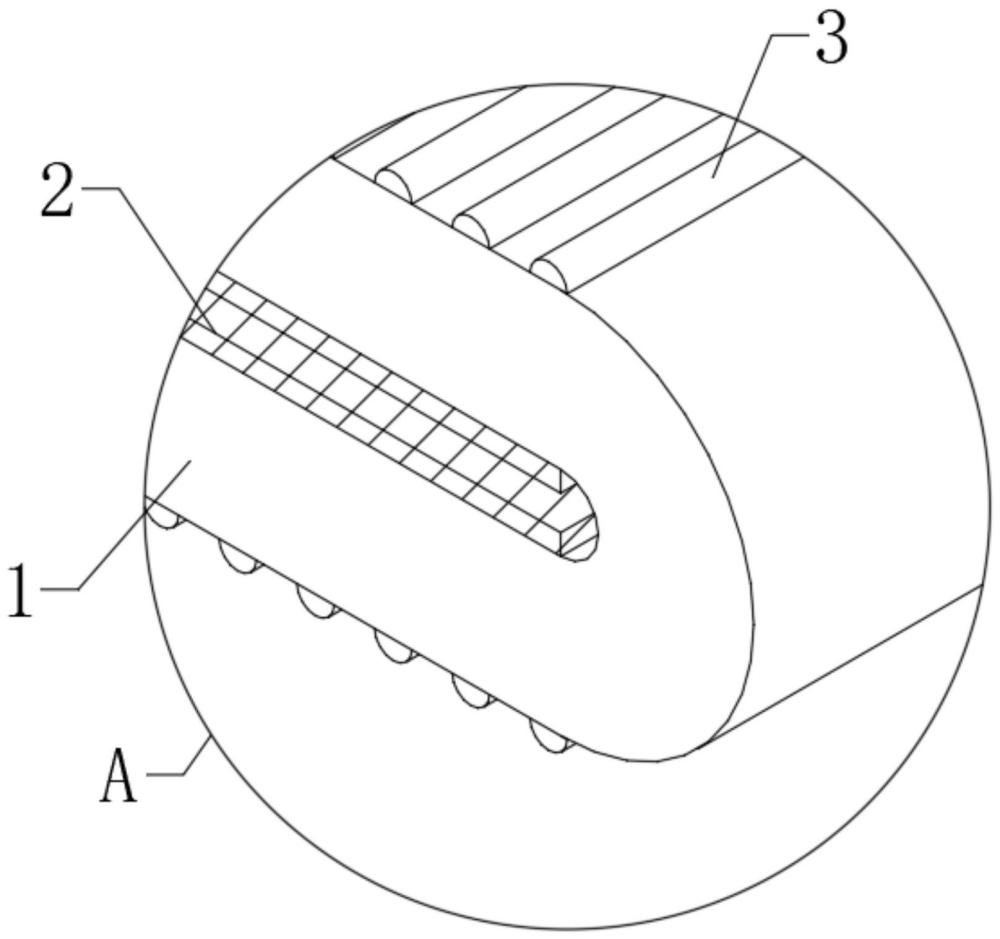

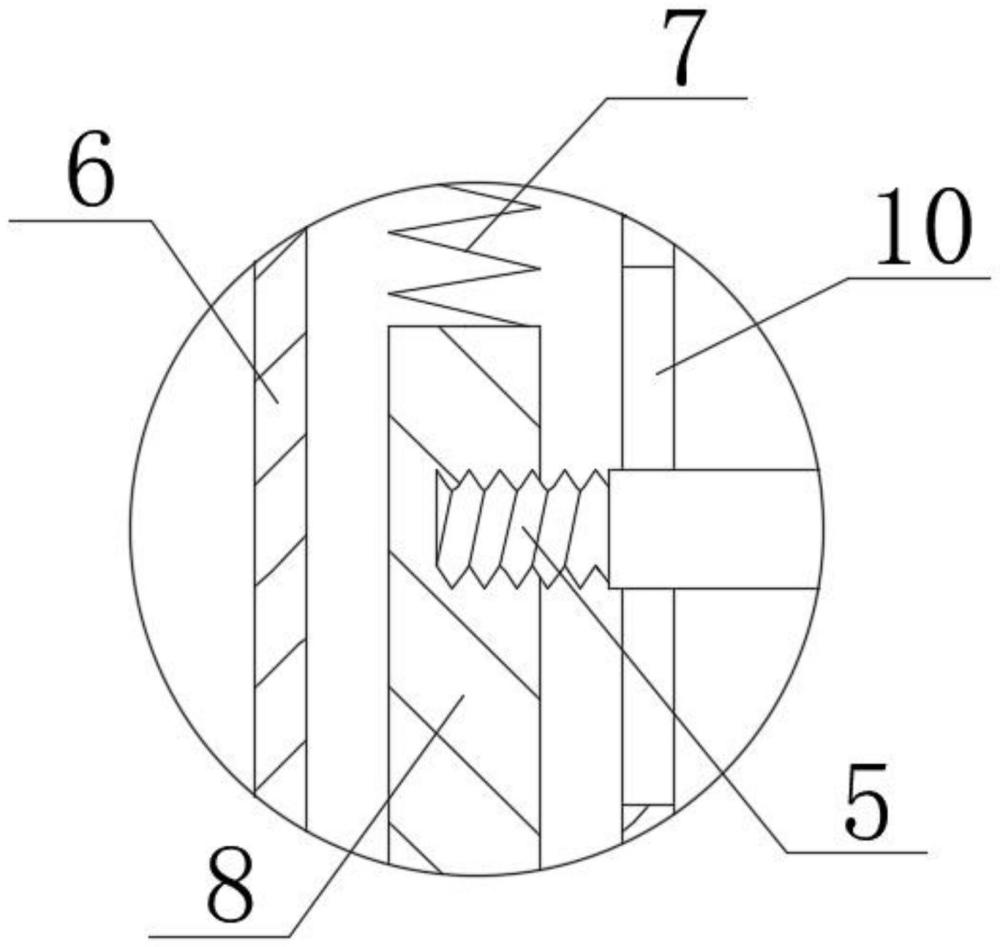

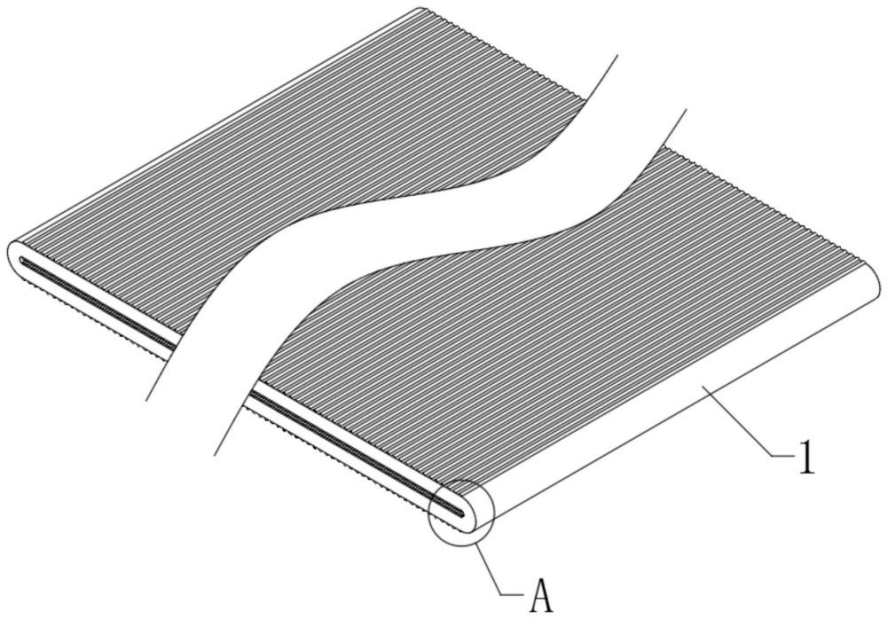

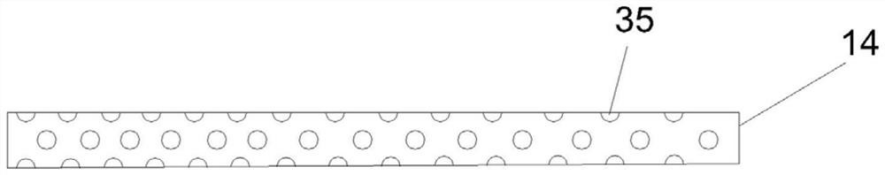

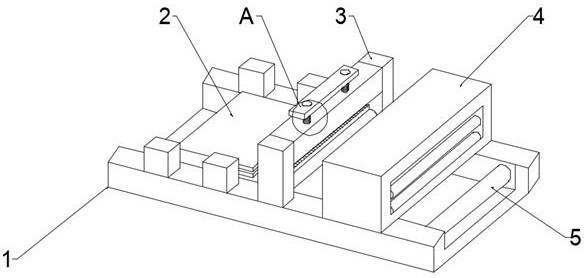

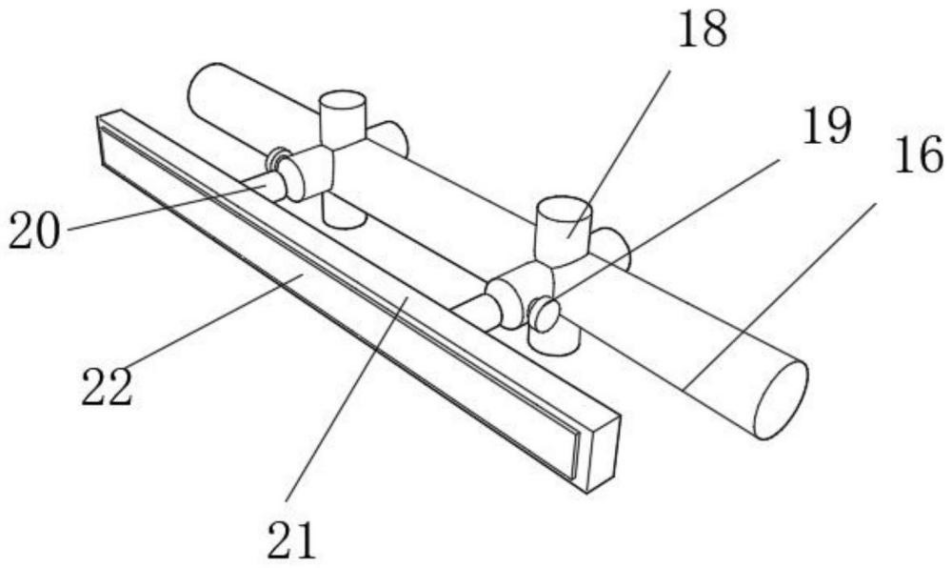

1 实用新型名称：一种土工布裁切设备 申请号：CN202321178351.2 公开号：CN220099492U 授权公告日：2023.11.28 专利权人：山东恒阳新材料有限公司 本实用新型公开了一种土工布裁切设备，包括裁剪台，所述裁剪台的底部四角分别固定连接支撑腿，所述裁剪台的一侧设有可打开的收纳装置，另一侧设有裁剪壳体，所述收纳装置和裁剪壳体的中间设有推进装置，所述裁剪壳体的一侧设有裁剪装置，另一侧设有按压装置。本实用新型通过设有按压装置，通过拉杆和第三弹簧的配合使用，使得按压装置能够轻松对土工布实现按压和收放的状态，从而避免了卷布的危害，极大的提高了裁剪装置的裁剪精度，通过设有收纳装置，通过收纳盒、第一伸缩杆、第一弹簧和固定板的配合，可以有效的对土工布进行夹紧和收纳，防止土工布在拉伸时出现散布的现象，极大的避免了灰尘附着土工布，大大增加了土工布的使用性能。  图1是本实用新型的立体图。  图2是图1中A处的仰视放大图。  图3是图1中B处的放大图。  图4是图1中C处的前视放大图。 图例说明： 1、裁剪台；101、支撑腿；2、收纳装置；201、收纳盒；202、第一伸缩杆；203、第一弹簧；204、固定板；3、推进装置；301、第一固定座；302、第一电机；303、固定柱；304、第一滚轮；305、第二滚轮；306、第一传动轴；307、第二传动轴；308、皮带；4、裁剪壳体；5、裁剪装置；501、第二固定座；502、第二电机；503、螺纹杆；504、裁剪刀；505、通槽；506、滑槽；507、滑块；6、按压装置；601、空槽；602、第二伸缩杆；603、第二弹簧；604、按压板；605、拉杆；606、第三弹簧。 2 实用新型名称： 土工布加工用去针装置 申请号：CN202321582040.2 公开号：CN220099484U 授权公告日：2023.11.28 专利权人：山东天仁新材料有限公司 本实用新型涉及土工布加工技术领域，公开了土工布加工用去针装置，包括底座，所述底座的顶部前后两侧均固定连接有边框，两个所述边框的相近一侧中侧均设置有传送设备，两个所述边框的顶部右侧均滑动连接有固定板，所述固定板的底部固定连接有电动推杆二的驱动端，所述电动推杆二的底部固定连接在边框的内部底侧，后侧所述固定板的外壁固定连接有支架。本实用新型中，通过电机、连接柱、轴承、十字连接柱、滑柱、安装架和磁铁的配合设置，对残留在土工布上的针头和金属碎片进行吸附，从而对其进行清除，解决了土工布在生产后容易残留有断针及金属碎片，这些尖锐金属异物如果无法及时地去除，容易伤害到消费者的问题。  图1为本实用新型提出的土工布加工用去针装置的立体图；  图2为本实用新型提出的土工布加工用去针装置的电动推杆二位置示意图；  图3为本实用新型提出的土工布加工用去针装置的螺栓位置示意图。 图例说明： 1、底座；2、边框；3、传送设备；4、匚型连接架；5、连接轴；6、转动辊；7、电动推杆一；8、限位板；9、支撑架；10、倒T型凹槽；11、金属探测器；12、固定板；13、电动推杆二；14、支架；15、电机；16、连接柱；17、轴承；18、十字连接柱；19、螺栓；20、滑柱；21、安装架；22、磁铁。 3 实用新型名称： 一种聚乙烯土工布的铁轨铺设结构 申请号：CN202321545168.1 公开号：CN220079599U 授权公告日：2023.11.24 专利权人：湖南阳光路迈新材料有限公司 本实用新型涉及铁轨铺设技术领域，尤其为一种聚乙烯土工布的铁轨铺设结构，包括车架和转动轴，所述车架下方转动连接转动轴，所述转动轴外表面固定连接偏心轮，所述偏心轮上方设有横杆，所述横杆另一端固定连接螺纹杆，所述车架下方固定连接空心圆柱，所述空心圆柱内部固定连接第一弹簧，所述第一弹簧下端固定连接竖杆，所述竖杆下端固定连接推杆，所述空心圆柱外表面开设第一滑动槽，本实用新型中，可以实现钉子的移动，实现钉子的自动填充，通过设置的偏心轮、横杆和竖杆，加上第一弹簧的设置，从而实现推杆对钉子的撞击，实现对土工布的固定，从而解决了土工布铺设完后，常用重物进行固定，费时费力的问题。  图1为本实用新型整体结构示意图；  图2为本实用新型A处安装结构示意图；  图3为本实用新型B处安装结构示意图；  图4为本实用新型钉子结构示意图。 图例说明： 1、车架；2、转动轴；3、偏心轮；4、横杆；5、螺纹杆；6、空心圆柱；7、第一弹簧；8、竖杆；9、推杆；10、第一滑动槽；11、支撑板；12、空心长方体；13、第二滑动槽；14、第二弹簧；15、推板；16、钉子；17、进钉孔；18、通孔。 4 实用新型名称： 一种定向排水防渗复合膜 申请号：CN202321656639.6 公开号：CN220057509U 授权公告日：2023.11.21 专利权人：山东路德新材料股份有限公司; 山东中研国建先进合成材料创新中心有限公司 本实用新型属于土工材料技术领域，特别涉及一种定向排水防渗复合膜。该定向排水防渗复合膜，其特征是：包括从上到下复合在一起的上土工布、土工膜和下土工布，所述上土工布下表面设有若干凹槽，土工膜上表面一体设有若干凸块，凸块卡入凹槽内，凸块上开设有若干条导水凹槽。本实用新型的有益效果是：渗入地下的水通过此复合膜可迅速排出路基之外，避免了工程路基因被水浸透侵蚀而造成破坏，保障了工程安全，延长了公路或铁路的服役寿命，减少了后期维护保养费用。  附图1为本实用新型的结构示意图； 1、上土工布；2、土工膜；3、下土工布；4、凹槽；5、凸块；6、导水凹槽；7、加热棒。 5 实用新型名称：一种自锁水膨润土防水毯 申请号：CN202321074979.8 公开号：CN220031360U 授权公告日：2023.11.17 专利权人：云南东欣土工材料制造有限公司 本实用新型涉及膨润土防水毯技术领域，且公开了一种自锁水膨润土防水毯，包括主体，所述主体的内侧固定连接有缓冲板，所述主体的表面固定连接有防滑凸起，所述主体包括土工布层，所述土工布层的内侧粘接有膨润土颗粒粘接层，所述膨润土颗粒粘接层的内侧粘接有隔离层，所述隔离层的内侧粘接有安装粘接层，所述安装粘接层的内侧粘接有塑料薄膜；本实用新型通过设有的缓冲板和防滑凸起，能够在操作人员进行铺设时，缓冲板之间能够相互移动，从而能够防止操作人员对主体的表面结构造成损坏，同时防滑凸起能够保证对主体的表面提供防护的同时能够对操作人员的脚底提供稳定的摩擦力，结构简单，使用方便。  图1为本实用新型的整体结构示意图。  图2为本实用新型的图1中A处放大结构示意图。  图3为本实用新型的正视结构示意图。  图4为本实用新型的主体剖面结构示意图。 图例说明： 1、主体；2、缓冲板；3、防滑凸起；4、土工布层；5、膨润土颗粒粘接层；6、隔离层；7、安装粘接层；8、塑料薄膜。 6 实用新型名称：一种土石坝渗压计的预埋结构 申请号：CN202320619264.X 公开号：CN220013575U 授权公告日：2023.11.14 专利权人：长江勘测规划设计研究有限责任公司 本实用新型公开了一种土石坝渗压计的预埋结构，涉及土石坝渗透监测技术领域。它包括预埋结构，预埋结构包括渗压计、多孔套管、土工布、透水混凝土，多孔套管两端均设置有橡胶塞，橡胶塞露出透水混凝土，渗压计的导线依次通过多孔套管和橡胶塞伸出透水混凝土；多孔套管外包裹的两层土工布之间填充有细砂。本实用新型是一种稳定的块状结构，渗压计不与坝体土石料直接接触，因此使用过程中渗压计损坏的可能性很小；本实用新型从外到内有三层透水结构，透水混凝土、土工布、细砂，三种结构均具有一定的过滤性，过滤粒径由大到小，极大的减少渗压计淤堵损坏的风险。  图1为实用新型的预埋结构布置断面图。  图2为预埋结构的结构示意图。  图3为预埋结构的剖面图。  图4为图3中A-A处的剖面图。 图例说明： 1、土石坝坝体；2、预埋结构；21、渗压计；211、导线；22、多孔套管；221、橡胶塞；23、土工布；24、透水混凝土；25、细砂。 7 实用新型名称：一种防尘防褶皱的土工布生产设备 申请号：CN202321600453.9 公开号：CN220013157U 授权公告日：2023.11.14 专利权人：扬州华诚土工材料有限公司 本实用新型公开了一种防尘防褶皱的土工布生产设备，涉及土工布加工技术领域。本实用新型包括设备本体、碾压机构和除尘机构，其特征在于：所述碾压机构包括碾压架、活动板、连接柱和碾压板，所述连接柱贯穿于碾压架，且连接柱的底端固定连接在碾压板上，所述连接柱的顶端固定连接在活动板上，所述碾压板的垂直方向设置有牵引辊，所述除尘机构包括盒体、吸尘弯头、除尘盒和清洁辊，本实用新型在土工布成型传输的末端设置除尘机构，利用风机带动吸尘弯头对土工布的上下两面进行预先吸取灰尘，提高设备本体的除尘能力，同时配合除尘机构上的清洁辊对土工布进行压紧清洁，能够大幅度降低土工布表面的灰尘。  图1为本实用新型整体的立体结构示意图；  图2为本实用新型图1的A处放大结构示意图；  图3为本实用新型除尘机构内部结构示意图；  图４为本实用新型除尘机构俯视的结构示意图。 图例说明： 1、设备本体；2、传输组；3、碾压机构；31、活动板；32、连接柱；33、弹簧；34、固定盖；4、除尘机构；41、吸尘弯头；42、除尘盒；43、风机；44、吸尘管；45、清洁辊；46、辅助辊；47、观察窗；48、电机；5、传输辊。
----摘录自“国家知识产权局网站”
