土工格栅相关专利汇编-59
【字体: 】  【发布日期:2024-11-15 17:09】  【来源:中国土工合成材料工程协会】  【作者:中国土工合成材料工程协会】
  为适应工程对土工格栅性能的需求,拓展土工格栅的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用,增进技术人员对土工格栅产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2023年11月份协会会员单位授权的土工格栅相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。

发明专利
1 发明专利名称:钢塑土工栅格的清洗与梳理设备
申请号:CN202111550487.7
公开号:CN114345795B
授权公告日:2023.11.28
专利权人:肥城联谊工程塑料有限公司
  本发明涉及土工格栅领域,尤其涉及一种钢塑土工栅格的清洗与梳理设备。技术问题如下:现有机械设备的回收方式导致了钢塑土工栅格网面变形和扭曲,进一步的导致泥土、石头和其他杂质等依附难以脱离。技术方案如下:一种钢塑土工栅格的清洗与梳理设备,包括有第一支架和第一底板等;第一支架上方安装有第一底板。本发明设计了清洗压平机构,实现了将钢塑土工栅格表面的泥土、石头和其他杂质清洗干净,并且将钢塑土工栅格中凹凸不平的网面压平,便于钢塑土工栅格的梳理。

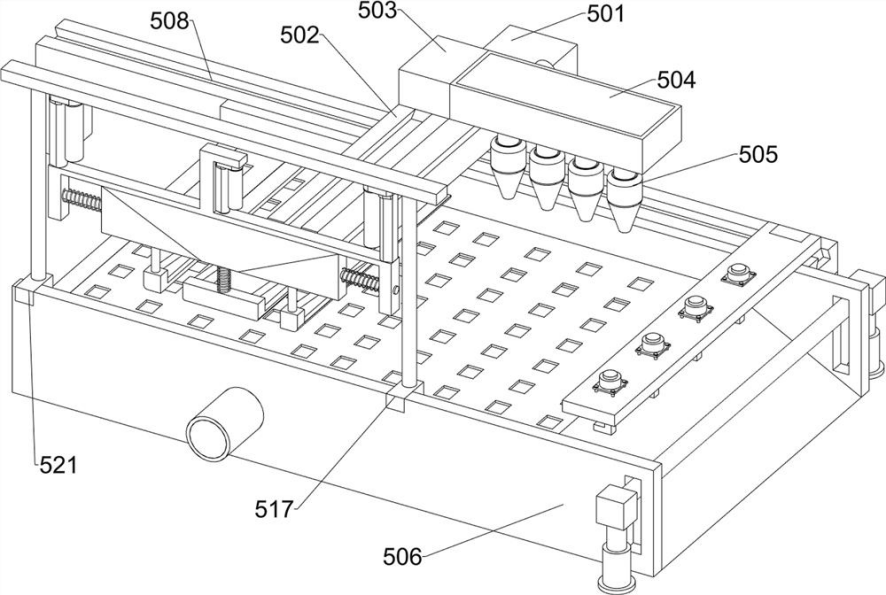

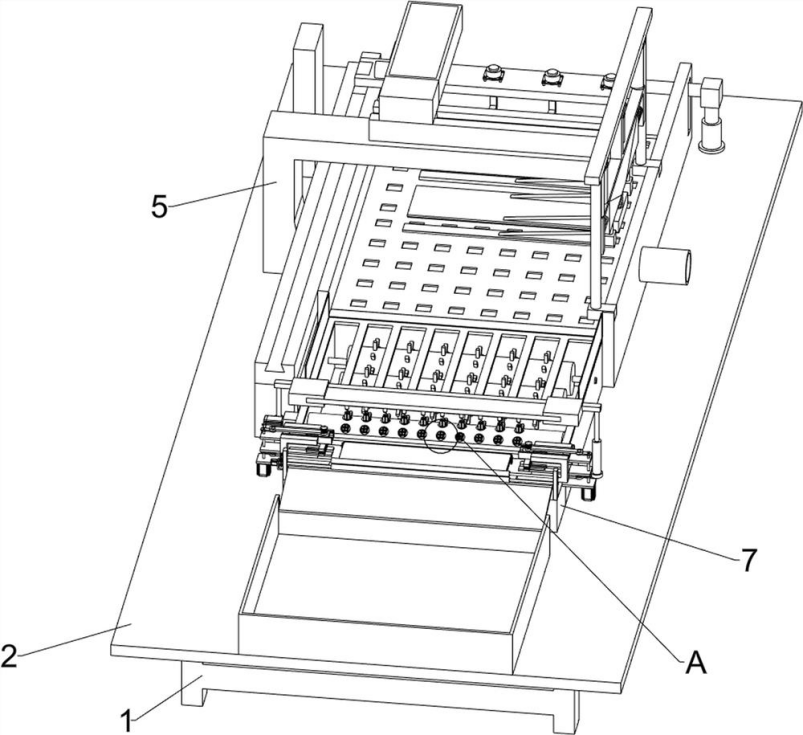

图1为本发明钢塑土工栅格的清洗与梳理设备的第一立体的结构示意图;

图2为本发明钢塑土工栅格的清洗与梳理设备的第二立体的结构示意图;

图3为本发明钢塑土工栅格的清洗与梳理设备的第三立体结构示意图;

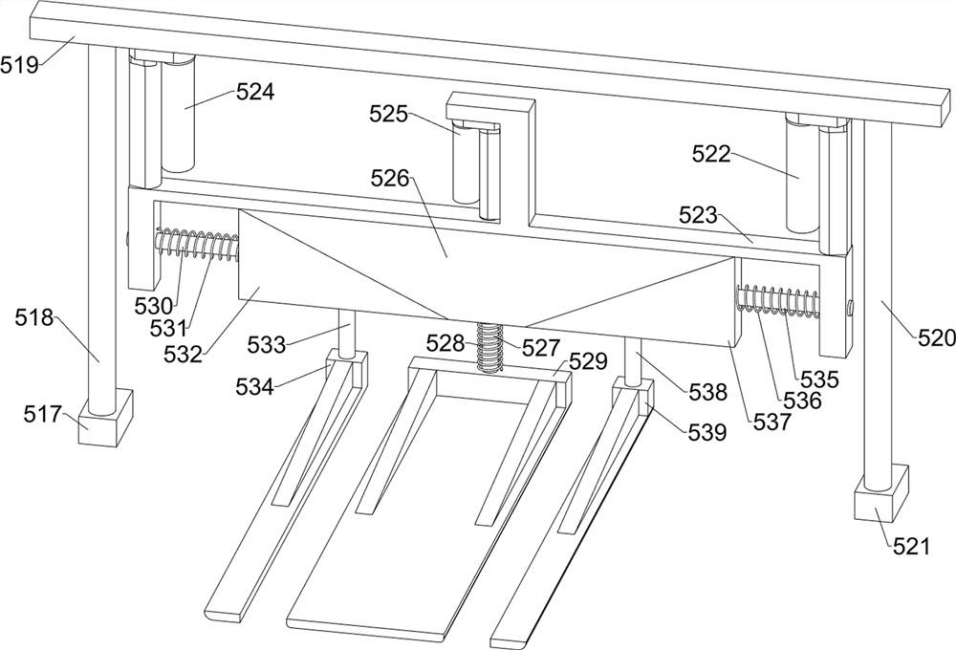

图4为本发明钢塑土工栅格的清洗与梳理设备的清洗压平机构的立体结构示意图;

图5为本发明钢塑土工栅格的清洗与梳理设备的清洗压平机构的第一局部立体结构示意图;

图6为本发明钢塑土工栅格的清洗与梳理设备的清洗压平机构的第二局部立体结构示意图;

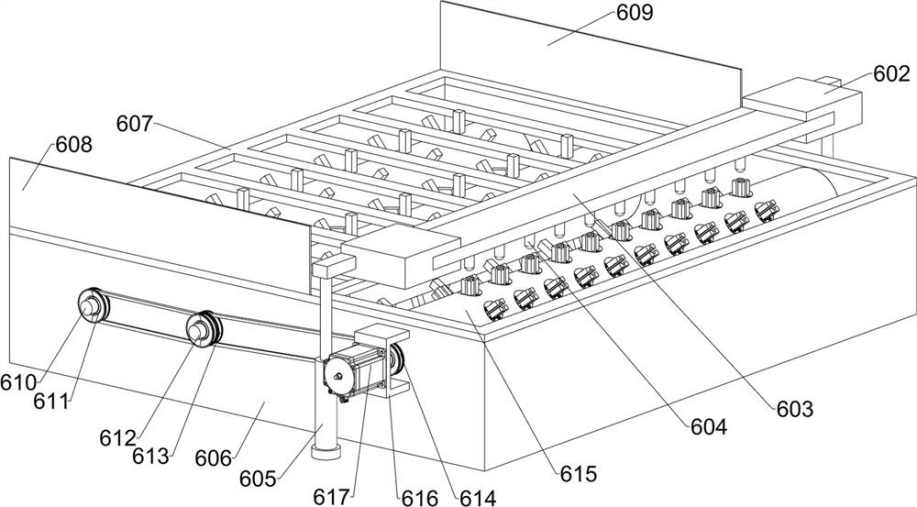

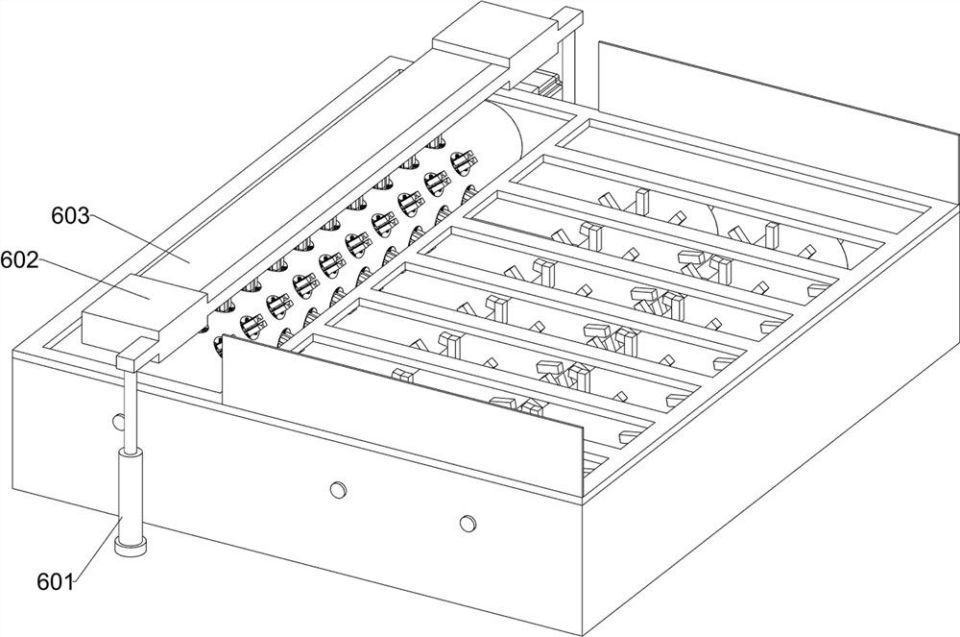

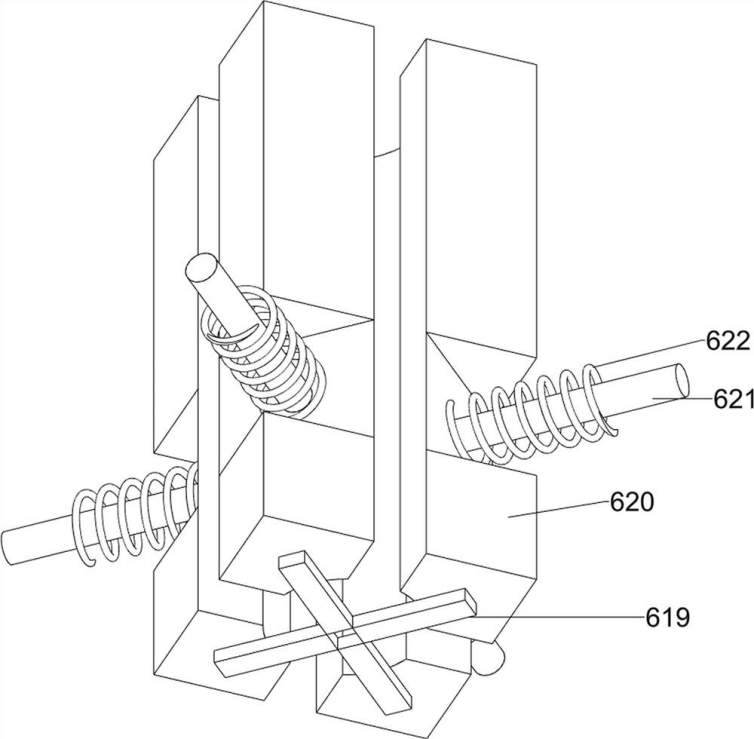

图7为本发明钢塑土工栅格的清洗与梳理设备的撑开梳理机构的第一立体结构示意图;

图8为本发明钢塑土工栅格的清洗与梳理设备的撑开梳理机构的第二立体结构示意图;

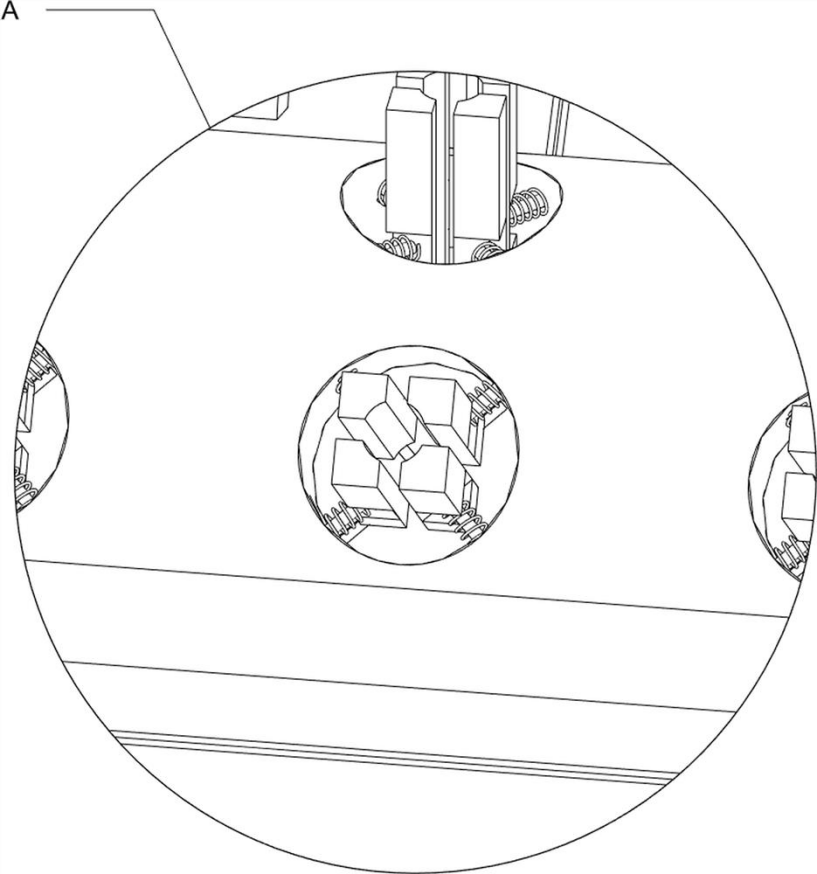

图9为本发明钢塑土工栅格的清洗与梳理设备的A区放大图;

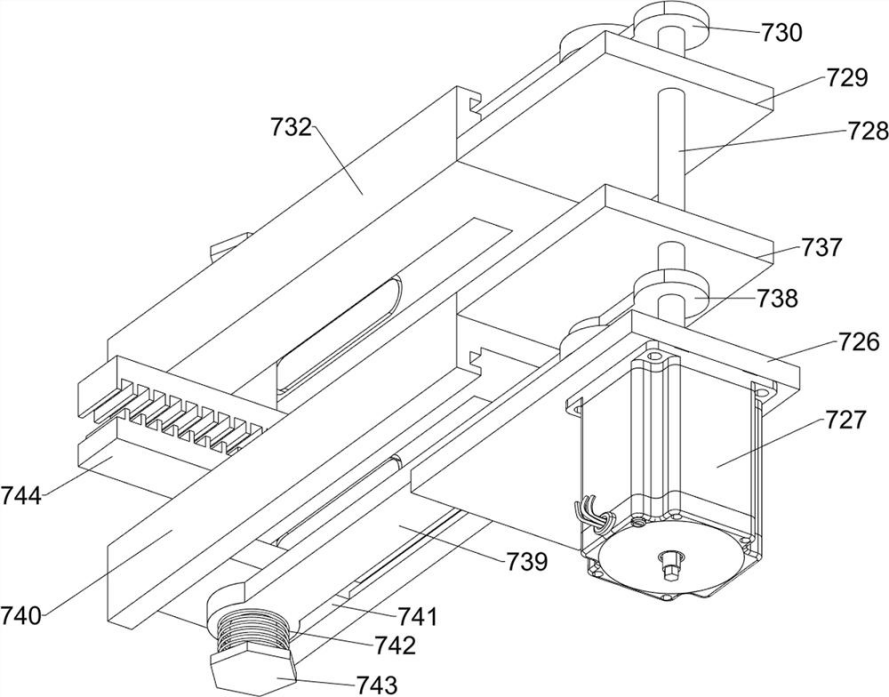

图10为本发明钢塑土工栅格的清洗与梳理设备的撑开梳理机构的第一局部立体结构示意图;

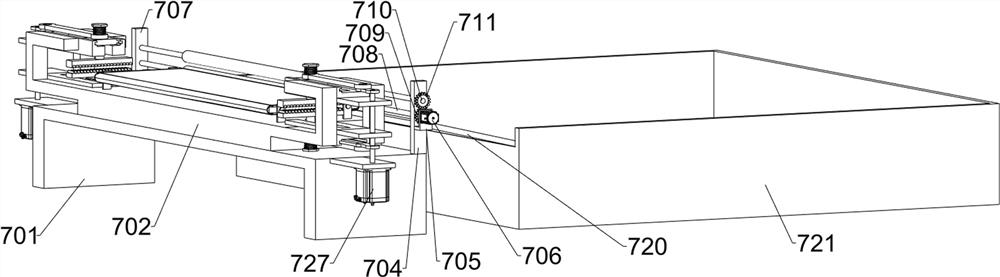

图11为本发明钢塑土工栅格的清洗与梳理设备的错位梳理机构的第一立体结构示意图;

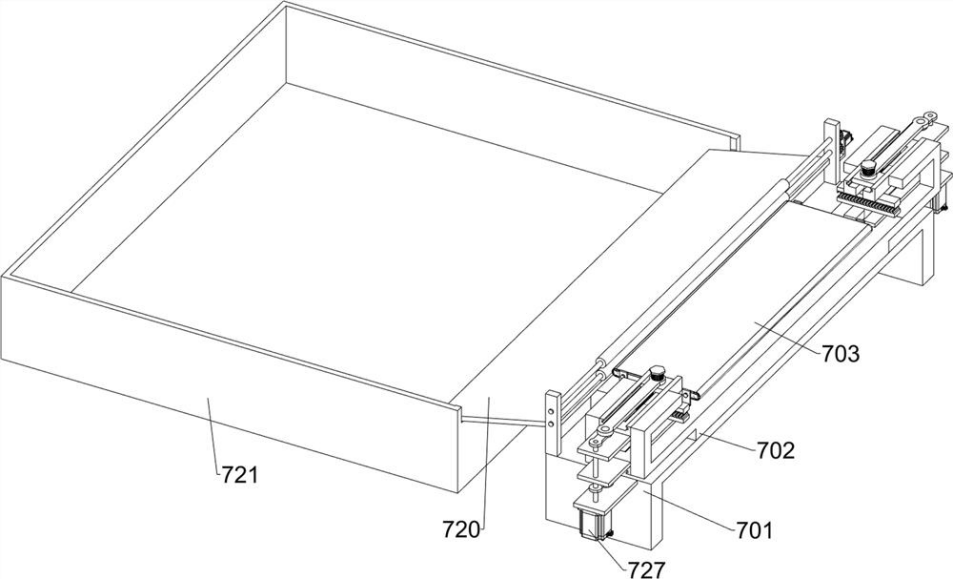

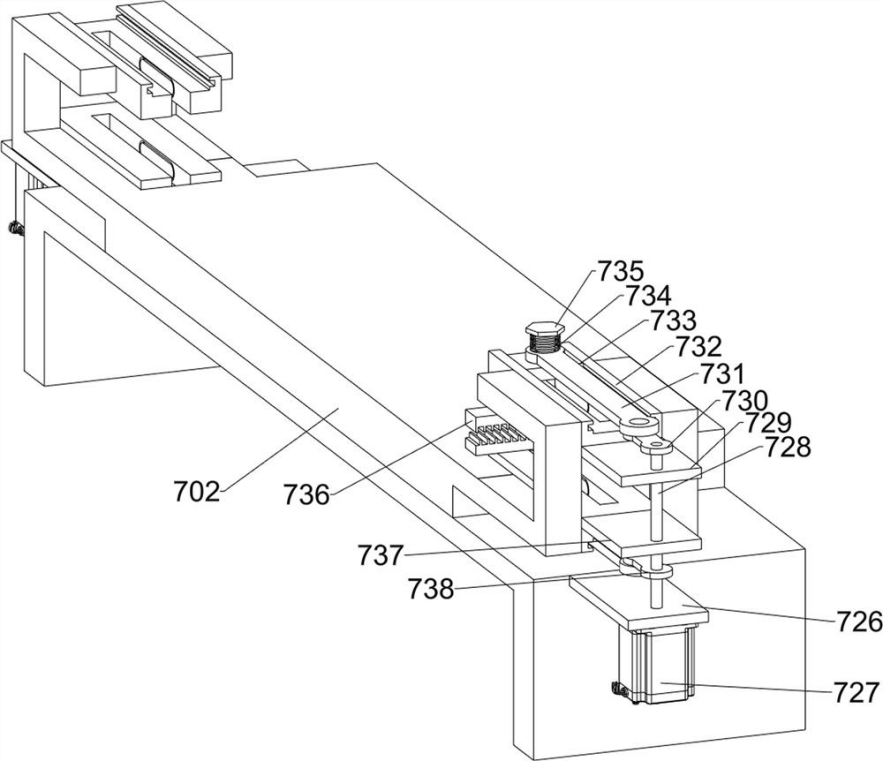

图12为本发明钢塑土工栅格的清洗与梳理设备的错位梳理机构的第二立体结构示意图;

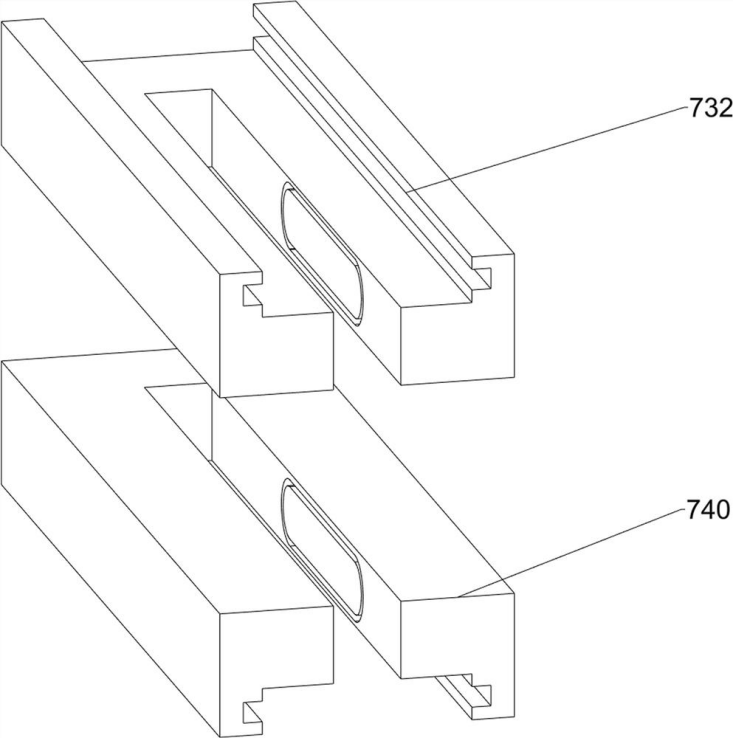

图13为本发明钢塑土工栅格的清洗与梳理设备的错位梳理机构的第一局部立体结构示意图;

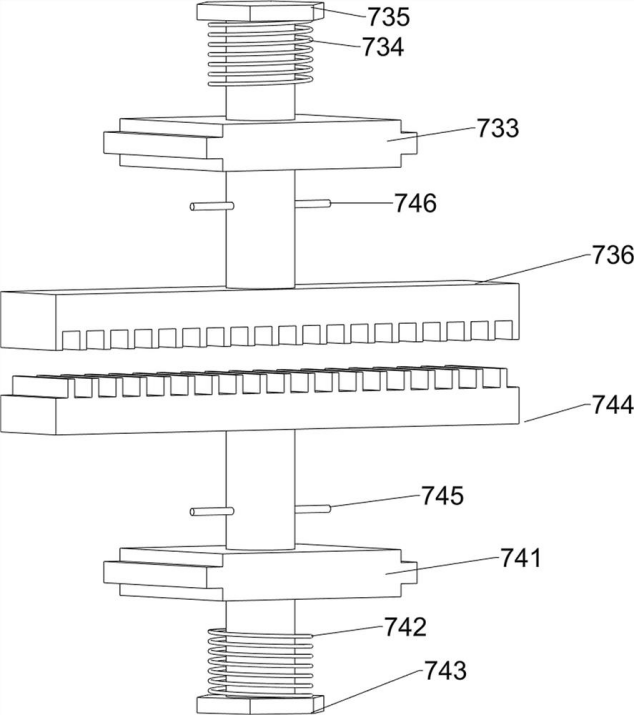

图14为本发明钢塑土工栅格的清洗与梳理设备的错位梳理机构的第二局部立体结构示意图;


图15为本发明钢塑土工栅格的清洗与梳理设备的错位梳理机构的第三局部立体结构示意图;

图16为本发明钢塑土工栅格的清洗与梳理设备的错位梳理机构的第四局部立体结构示意图。

  图例说明:
  1、第一支架;2、第一底板;3、第一支撑板;4、控制屏;5、清洗压平机构;6、撑开梳理机构;7、错位梳理机构;501、第二支架;502、第一电动滑轨;503、第一固定块;504、第一水槽;505、第一喷头;506、第一清洗箱;507、第三支架;508、第二电动滑轨;509、第一安装板;510、第一电动转轴挂钩;511、第一电动推杆;512、第二固定块;513、第一限位杆;514、第三固定块;515、第二电动推杆;516、第一网格隔板;517、第四固定块;518、第一圆柱;519、第二安装板;520、第二圆柱;521、第五固定块;522、第一电动缸;523、第四支架;524、第二电动缸;525、第三电动缸;526、第一推块;527、第二限位杆;528、第一弹簧;529、第一加强筋;530、第三限位杆;531、第二弹簧;532、第二推块;533、第一小圆柱;534、第二加强筋;535、第四限位杆;536、第三弹簧;537、第三推块;538、第二小圆柱;539、第三加强筋;601、第三电动推杆;602、第五支架;603、第三安装板;604、第一定位销;605、第四电动推杆;606、第一梳理箱;607、第一隔板;608、第一限位挡板;609、第二限位挡板;610、第一传动辊;611、第一传动轮;612、第二传动辊;613、双层传动轮;614、第二传动轮;615、第一传送辊;616、第一安装支架;617、第一电机;619、第一滑块;620、第一随动块;621、第五限位杆;622、第四弹簧;701、第六支架;702、第七支架;703、输送机;704、第二支撑板;705、第二安装支架;706、第二电机;707、第三支撑板;708、第三传动辊;709、第一直齿轮;710、第四传动辊;711、第二直齿轮;720、第一过渡板;721、第一收集箱;726、第三安装支架;727、第三电机;728、第三转轴;729、第四支撑板;730、第一传动板;731、第二传动板;732、第一滑轨;733、第二滑块;734、第五弹簧;735、第一固定螺栓;736、第一梳理块;737、第五支撑板;738、第三传动板;739、第四传动板;740、第二滑轨;741、第三滑块;742、第六弹簧;743、第二固定螺栓;744、第二梳理块;745、第一随动杆;746、第二随动杆。

2 发明专利名称:基于十轴传感器的格栅位移测试系统及方法
申请号:CN201811644577.0
公开号:CN109459094B
授权公告日:2023.11.21
专利权人:山东大学; 山东大道新材料科技有限公司
  本公开提出了一种基于十轴传感器的格栅位移测试系统及方法,包括:十轴传感器芯片嵌入在土工格栅内;十轴传感器芯片采集监测点各项数据信息,并将所述数据信息上传到管理监测云平台;管理监测云平台根据采集的数据信息经过综合分析得到监测点的土工格栅变形量与位移的变化,并对数据信息进行纠错处理,减少数据误码率、提高数据完整率;管理监测云平台将十轴传感器芯片采集的数据信息与分析结果同步更新至监测数据库服务器;远程监控中心提取监测数据库服务器中的数据,进一步处理后得到土工格栅整体结构产生裂缝的宽度及其延展的趋势,并对土工格栅整体的破坏趋势进行实时监测,最终实现土工格栅整体状态的自动化监测与地质灾害预警。

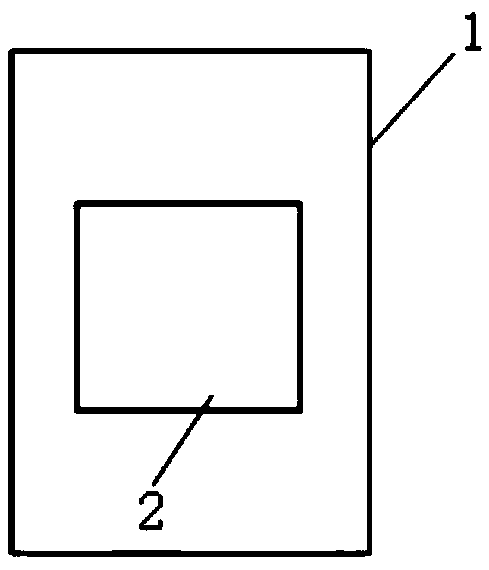

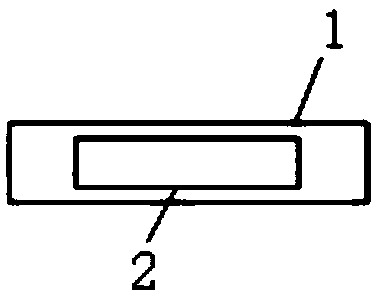

图1为本公开的嵌有十轴传感器的土工格栅侧面剖视图;

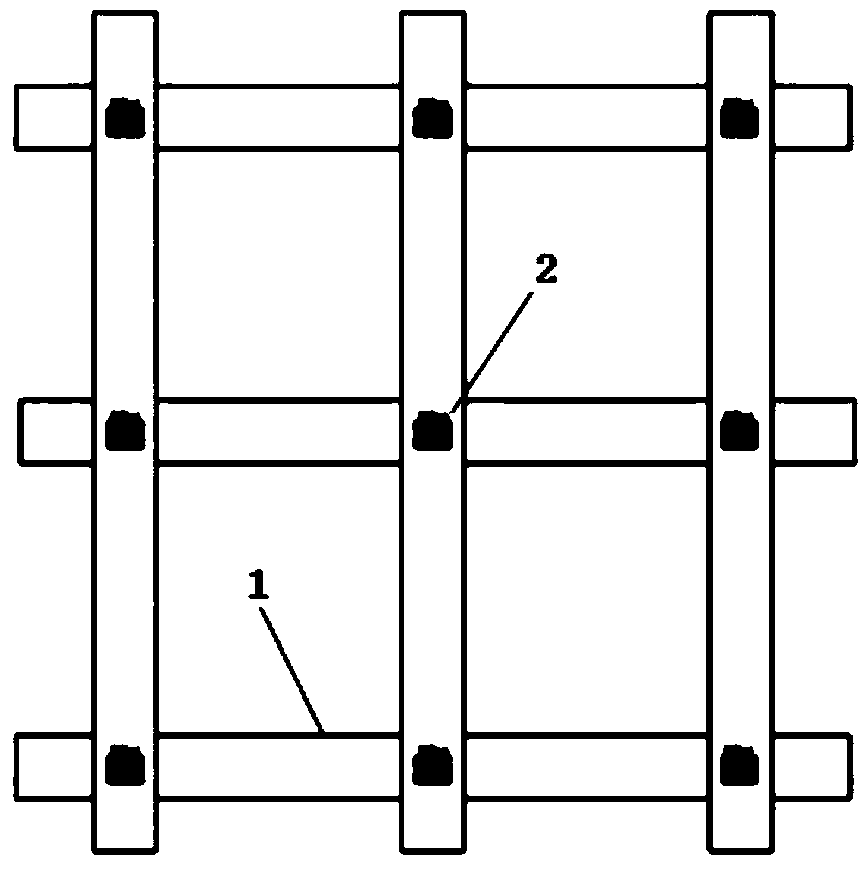

图2为本公开的嵌有十轴传感器的土工格栅正面结构示意图;

图3为本公开的嵌有十轴传感器的土工格栅整体结构示意图;

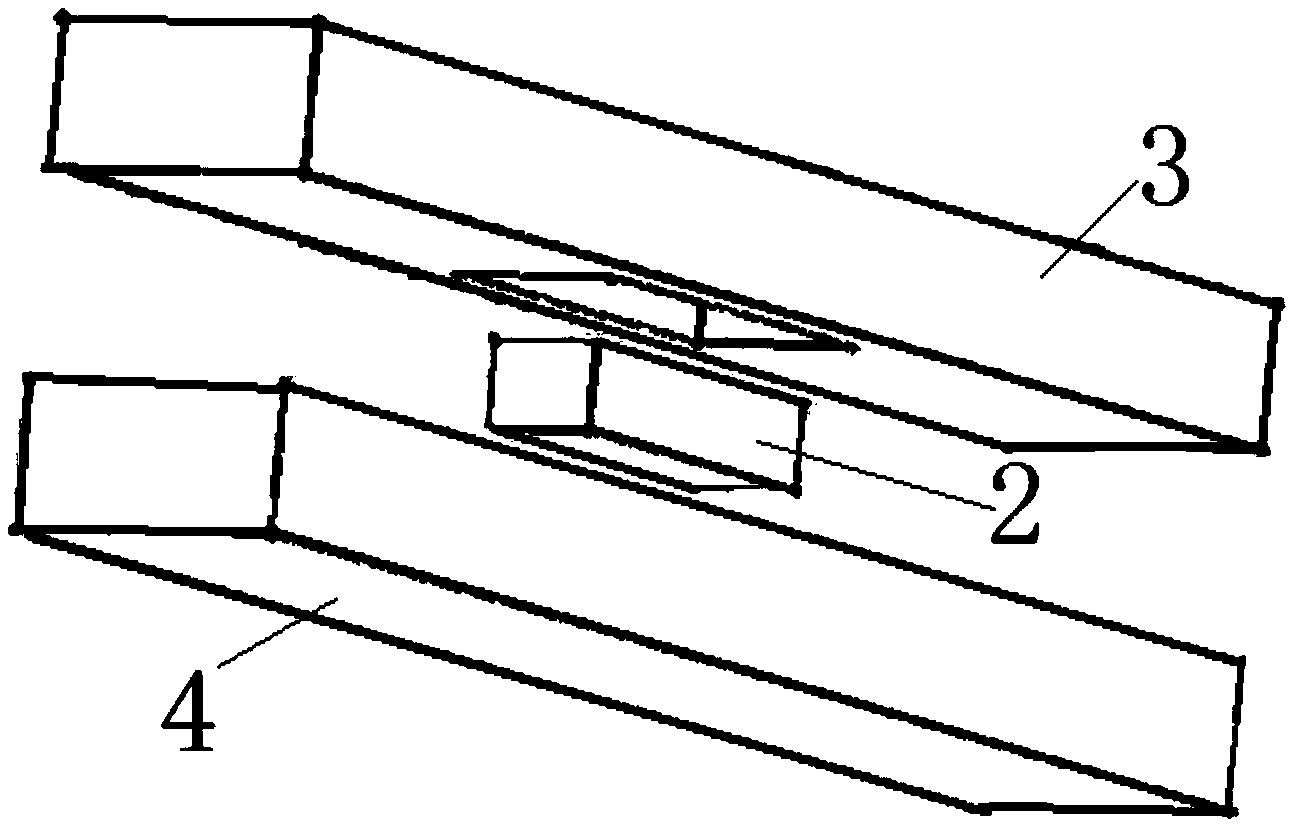

图4为本公开的嵌有十轴传感器的土工格栅分解示意图;

  图例说明:
  1、为土工格栅;2、为十轴传感器芯片;3、为上肋条;4、为下肋条。

3 发明专利名称:高速铁路加筋土挡墙路基接触网基础预留孔构造的施工方法
申请号:CN201810583077.4
公开号:CN108914718B
授权公告日:2023.11.17
专利权人:中铁二院工程集团有限责任公司
  一种高速铁路加筋土挡墙路基接触网基础预留孔构造的施工方法,以有效保护挡墙加筋体,避免其在接触网立柱基础施工时被破坏。加筋路基填筑体内于接触网立柱基础位置埋设预留孔护圈,留孔护圈顶面露出路基面,底面延伸至接触网立柱基础的高程。预留孔护圈由竖向叠置的护圈单元构成,各护圈单元的平面投影为具有两横向边条和两纵向边条的矩形框,两横向边条和两纵向边条形成用于灌注接触网立柱基础混凝土的矩形中孔。土工格栅压贴于相邻两护圈单元的端面之间,且被全部或者局部截断矩形中孔内部分。横向边条上纵向间隔设置竖向插孔,各竖向插孔插入的插销钢筋穿过各圈单元和土工格栅。

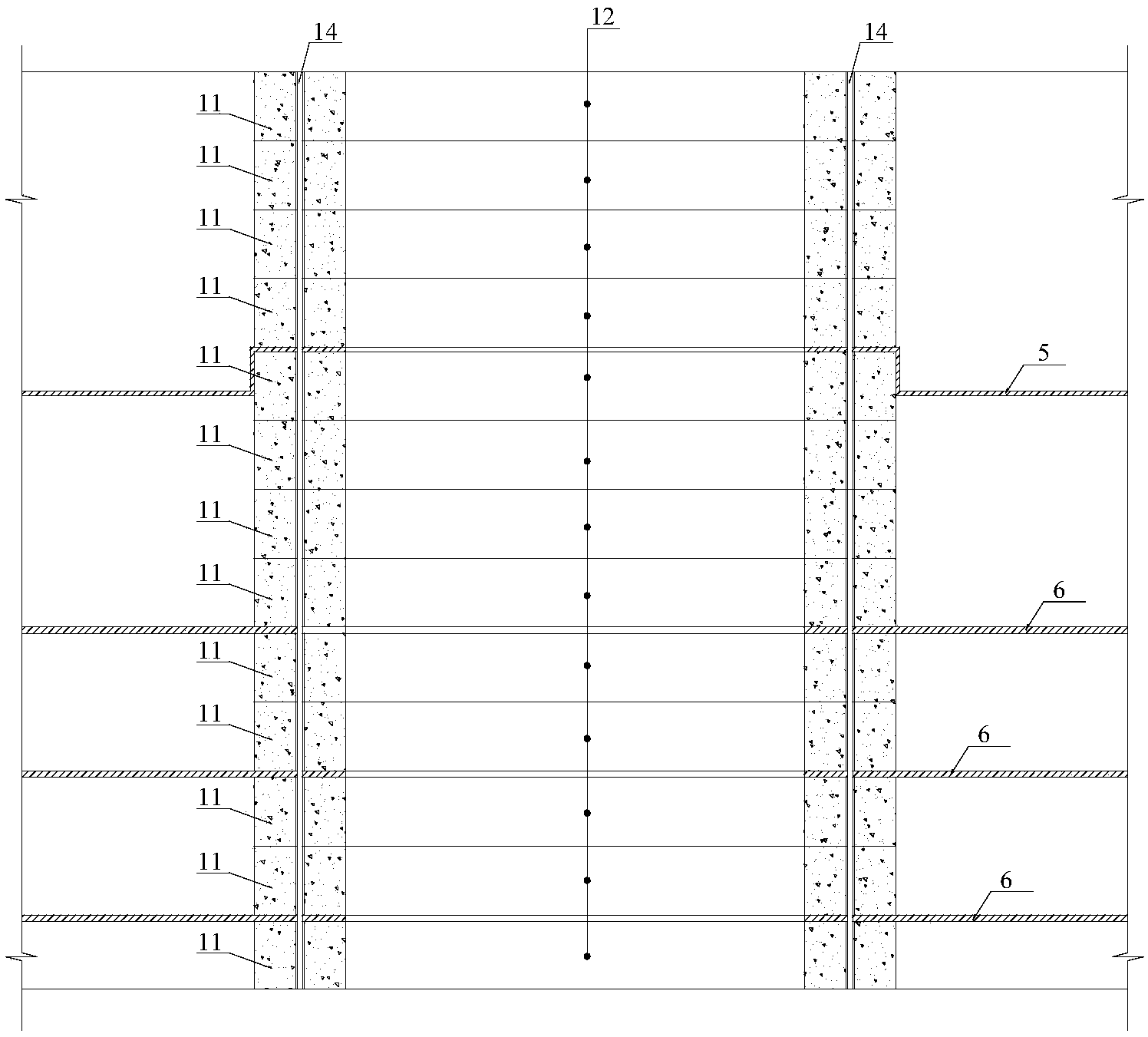

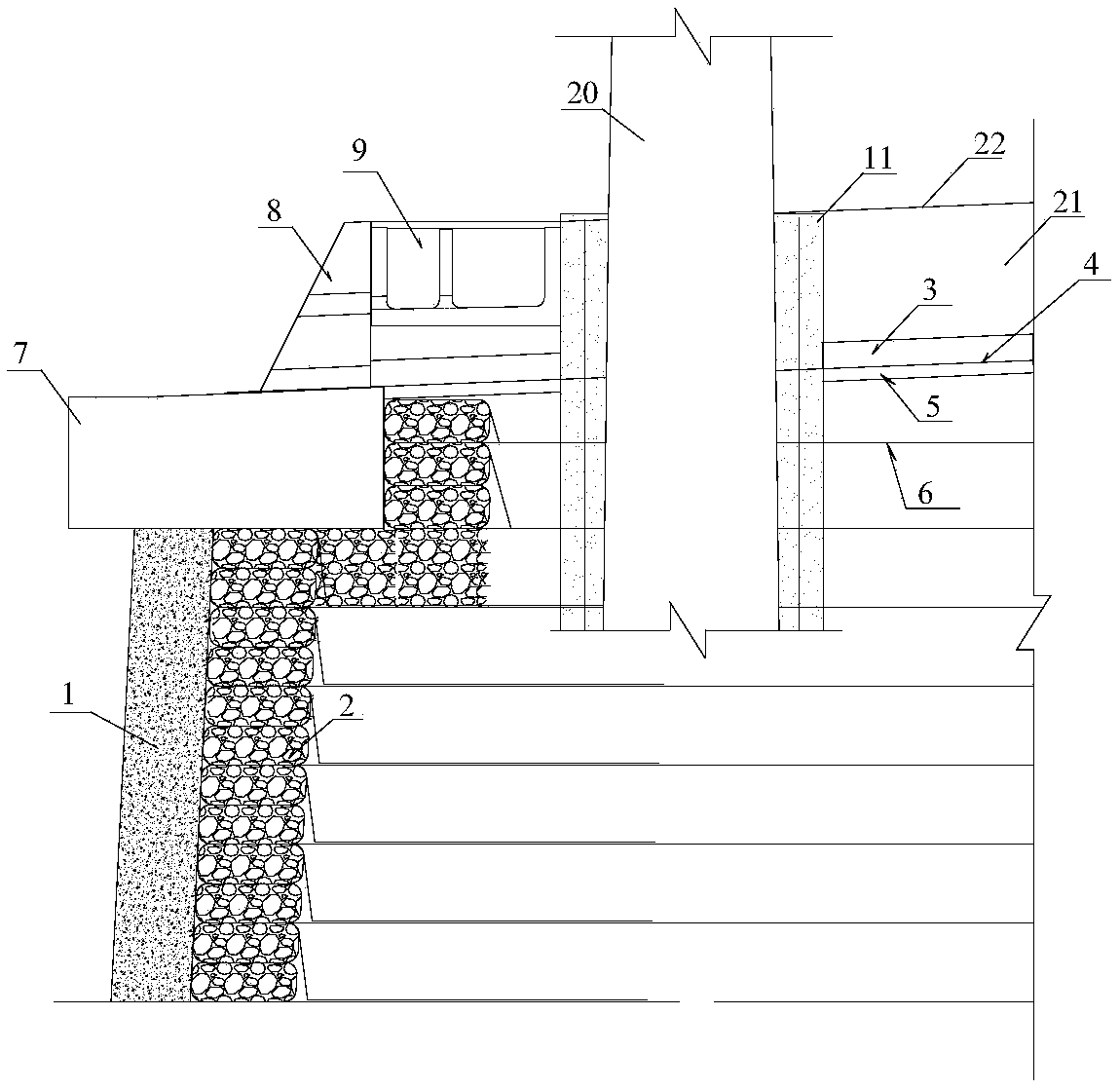

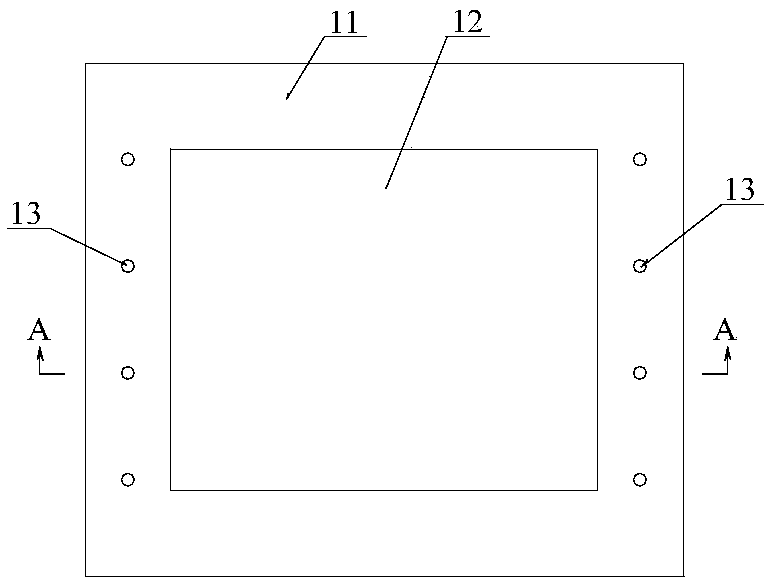

图1是本发明高速铁路加筋土挡墙路基接触网基础预留孔构造中护圈单元的断面图;

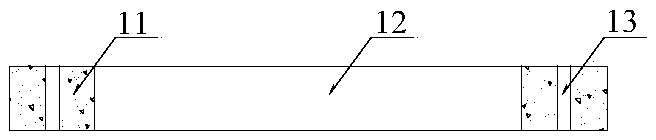

图2是沿图1中A-A线的剖视图;

图3是本发明本发明高速铁路加筋土挡墙路基接触网基础预留孔构造中接触网基础灌注空腔的形成方式示意图;

图4是本发明本发明高速铁路加筋土挡墙路基接触网基础预留孔构造的断面图;

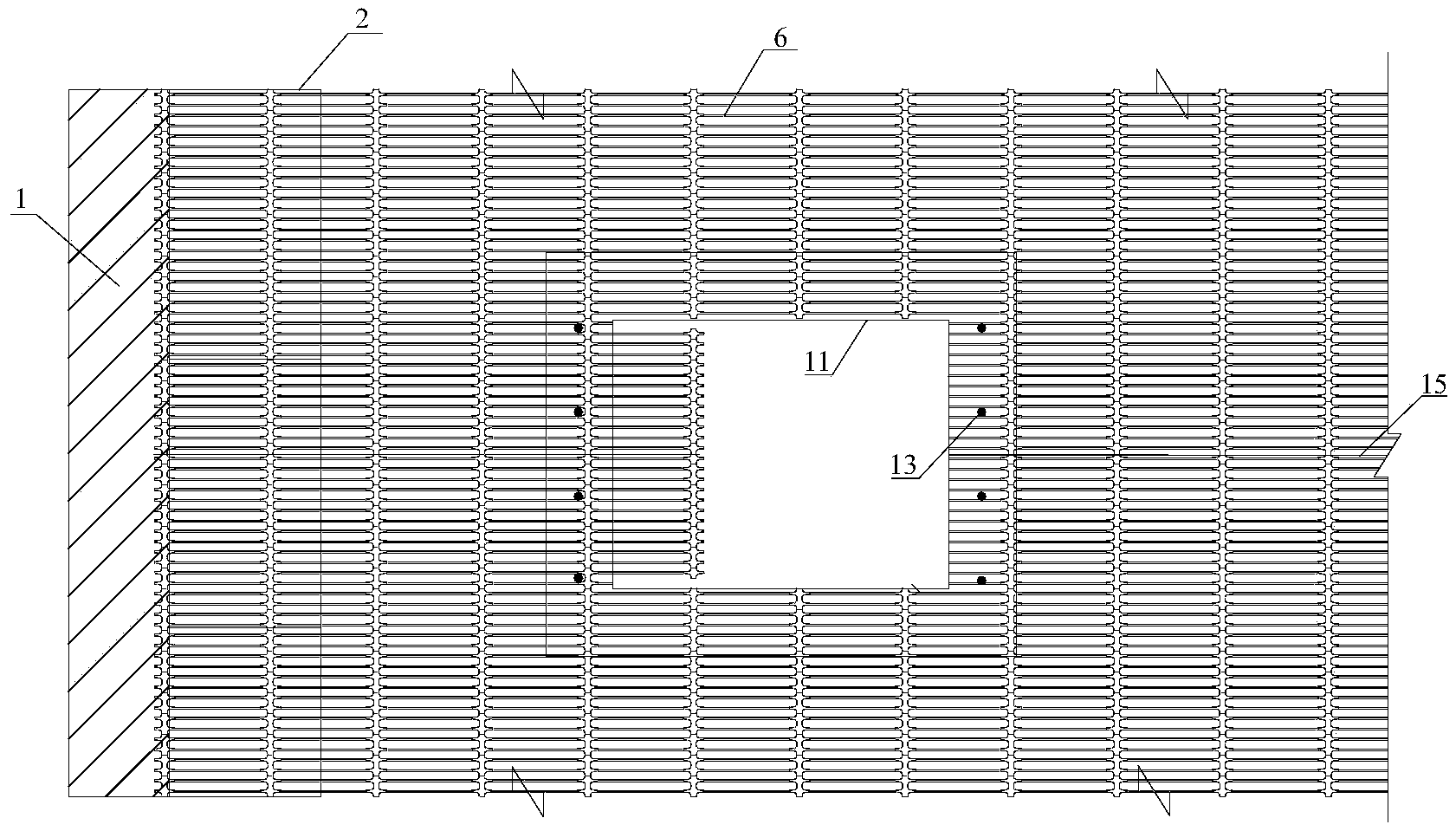

图5是本发明高速铁路加筋土挡墙接触网基础预留孔构造中土工格栅的铺设与截断方式示意。

  图例说明:
  1、挡墙面板;2、砂卵石反滤层;3、上层中粗砂层;4、复合土工膜;5、下层中粗砂层;6、土工格栅;7、挡墙帽石;8、路肩; 9、电缆槽;11、护圈单元;12、矩形中孔;13、竖向插孔;14、插销钢筋;15、尼龙绳;20、接触网立柱基础;21、基床表层;22、路基面。

4 发明专利名称:一种构建在软基透水堤梗上的绿道系统及其施工方法
申请号:CN202210641519.2
公开号:CN114960545B
授权公告日:2023.11.10
专利权人:长江勘测规划设计研究有限责任公司
  本申请涉及一种构建在软基透水堤梗上的绿道系统及其施工方法,包括绿道,所述绿道的底部设置有土工格栅,所述土工格栅铺设在软基透水堤梗顶部并水平延伸至临水侧生态护坡和背水侧培厚区,在土工格栅的上层铺设有黏土填筑层,黏土填筑层的上层铺设透水沥青混凝土路面,所述绿道的临水侧从软基透水堤梗的顶部到底部依次设置有临水侧生态护坡、多功能抗滑桩、滨岸带以及消浪固脚平台,所述绿道的临水侧从软基透水堤梗的顶部到底部依次设置有背水侧培厚区及压浸平台,在临水侧生态护坡的下方设置有堤身防渗体,本申请在满足防洪保安的基础上,实现了生态亲水、便民交通、水土保持、生态修复、环境保护等多种功能,并节省了工程运行费用。

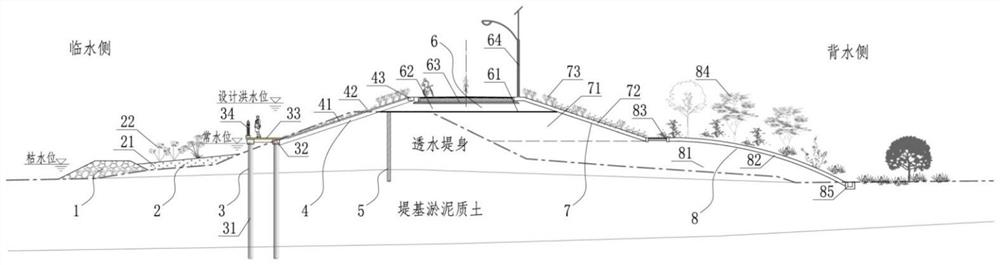

图1是本发明实施例整体结构示意图;

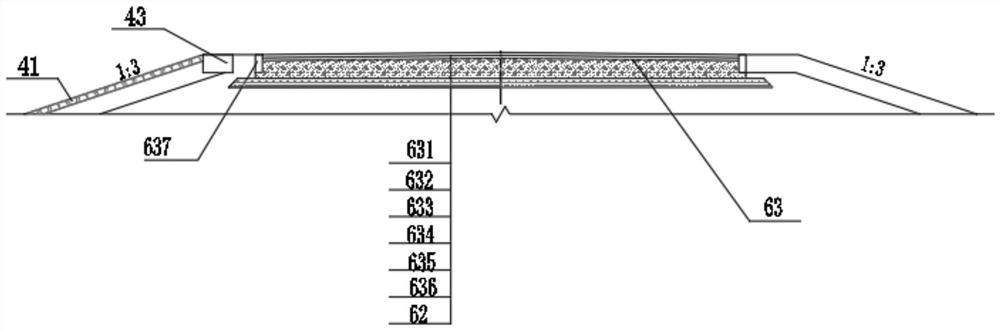

图2是本发明实施例绿道结构示意图;

图3是本发明实施例黏土填筑层与堤身防渗体连接结构示意图;

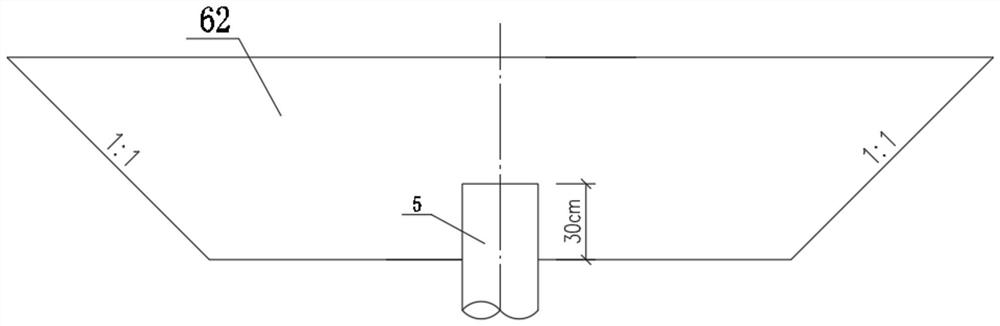

图4是本发明实施例堤身防渗体结构示意图;

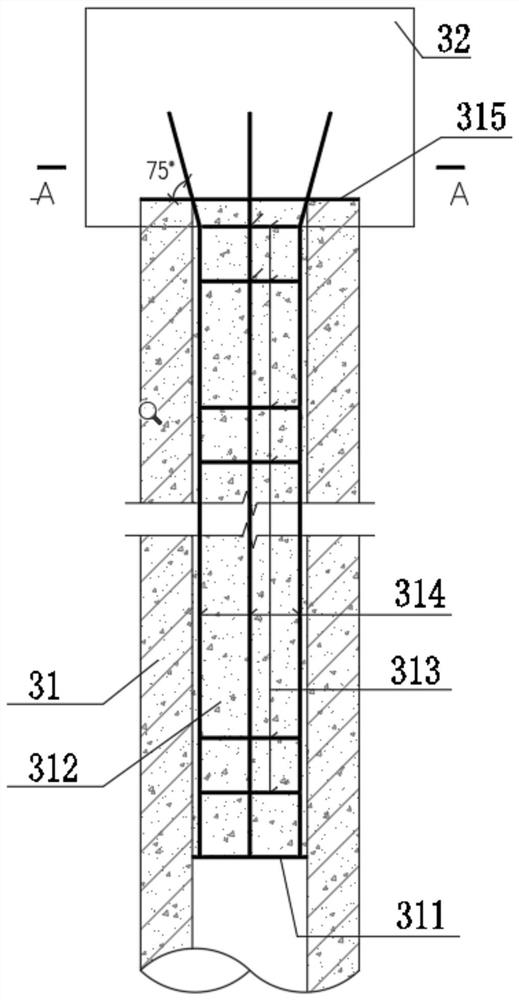

图5是本发明实施例预制空心钢筋混凝土管桩结构示意图;

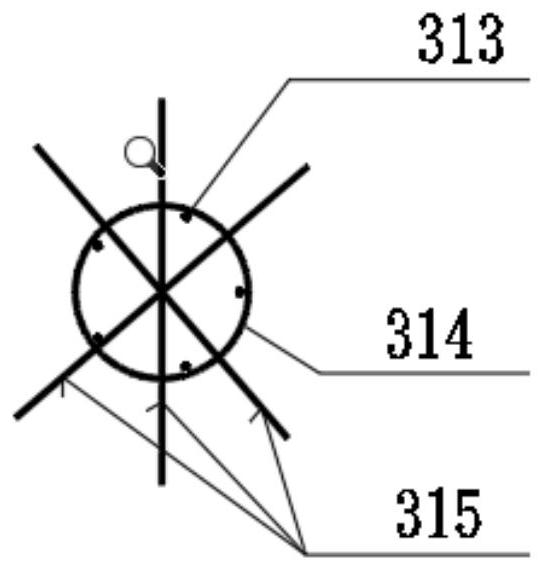

图6是图5的A-A向剖面示意图;

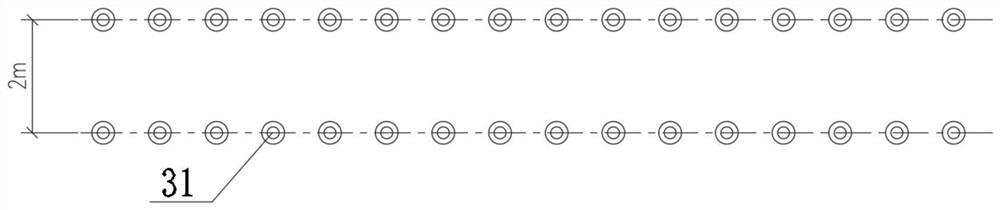

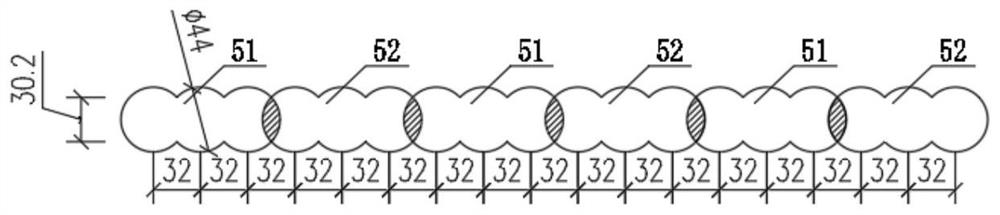

图7是本发明实施例预制空心钢筋混凝土管桩分布示意图。

5 发明专利名称:一种土工格栅单双向拉伸生产装置
申请号:CN202310934008.4
公开号:CN116674189B
授权公告日:2023.11.10
专利权人:泸州胜扬新材料有限公司
  本发明公开了土工格栅生产装置领域的一种土工格栅单双向拉伸生产装置,包括加热混合机构、板材挤压机构、冲孔机构、纵向拉伸机构、横向拉伸机构和收卷机构,纵向拉伸机构和横向拉伸机构均包括壳体,壳体外侧壁均设置有用于驱动纵向拉伸机构和横向拉伸机构的驱动电机和用于控制拉伸倍数的拉伸电机,壳体内均设置有用于加热板材的加热腔和用于拉伸板材的拉伸腔,加热腔内设置有温度控制模块,拉伸腔内设置有速度控制模块和震动控制模块。本发明,通过对加工土工格栅板材的整体温度进行控制,使板材能够得到均匀拉伸,并对板材拉伸过程中的振动和拉伸速度进行控制,降低板材被拉伸过度和断裂的几率,从而有效的提高了土工格栅的生产质量。

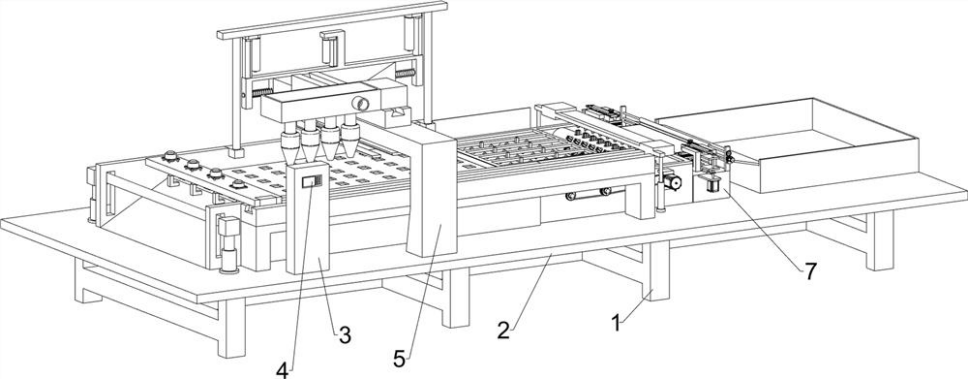

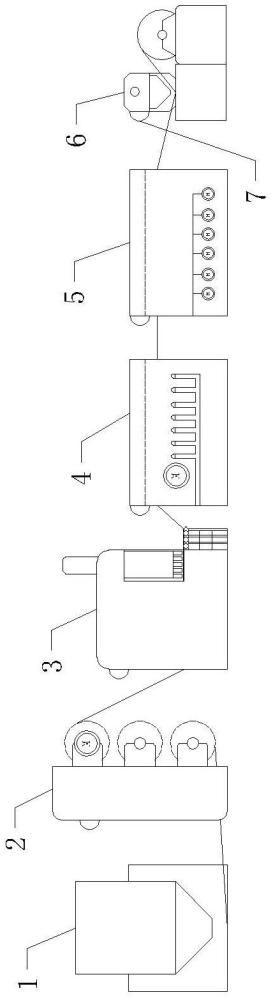

图1为本发明土工格栅单双向拉伸生产装置实施例的整体结构示意图;

图2为本发明土工格栅单双向拉伸生产装置实施例的纵向拉伸机构结构示意图;

图3为本发明土工格栅单双向拉伸生产装置实施例的横向拉伸机构结构示意图;

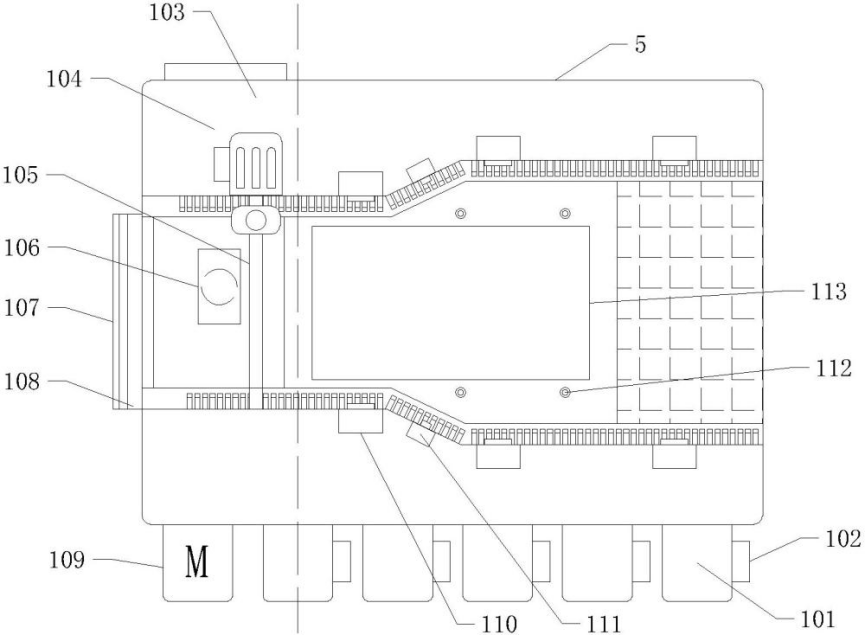

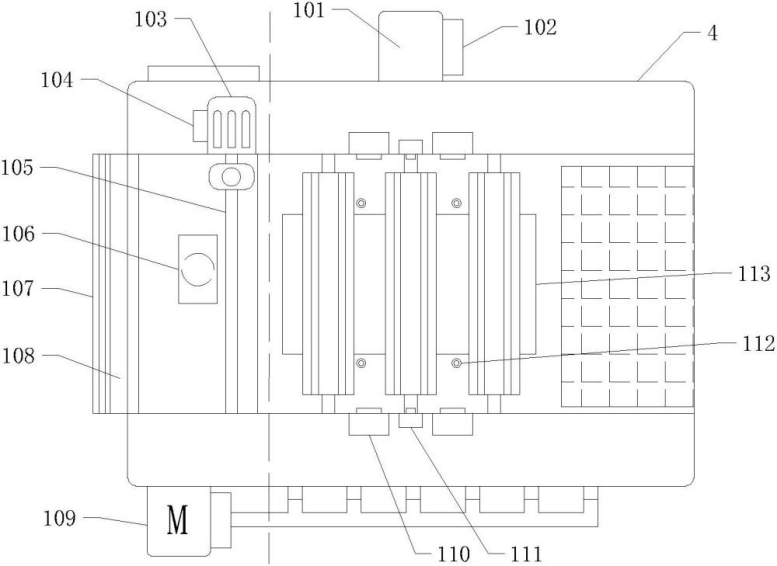

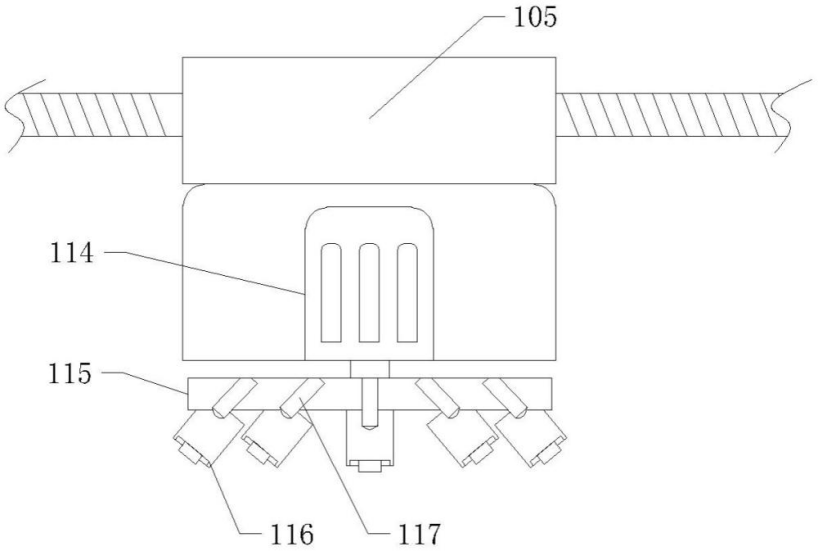

图4为本发明土工格栅单双向拉伸生产装置实施例的辐射加热机构结构示意图;

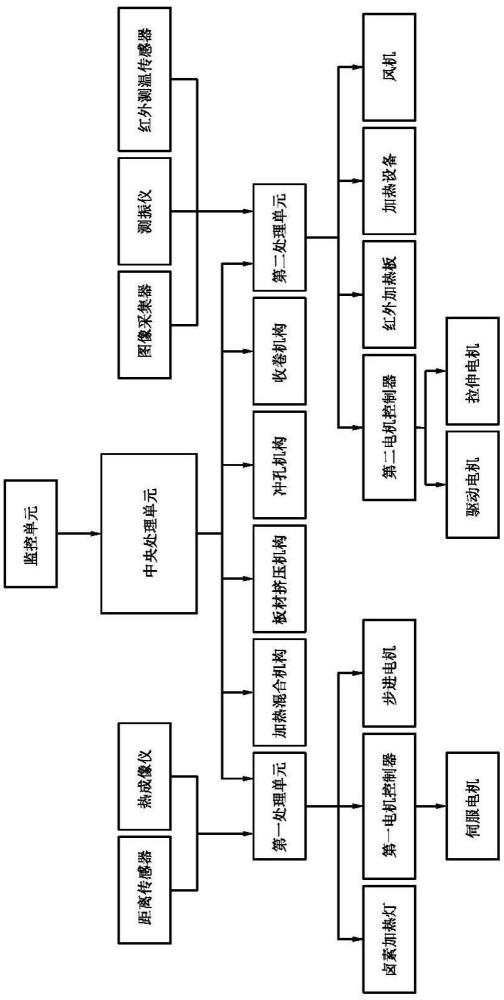

图5为本发明土工格栅单双向拉伸生产装置实施例的电路示意图。

  图例说明:
  1、加热混合机构;2、板材挤压机构;3、冲孔机构;4、纵向拉伸机构;5、横向拉伸机构;6、收卷机构;7、监控单元;101、拉伸电机;102、第二电机控制器;103、伺服电机;104、第一电机控制器;105、丝杠;106、热成像仪;107、加热设备;108、风机;109、驱动电机;110、图像采集器;111、测振仪;112、红外测温传感器;113、红外加热板;114、步进电机;115、转动盘;116、卤素加热灯;117、距离传感器。

6 发明专利名称:一种高路堤的施工方法
申请号:CN202311148783.3
公开号:CN116876280B
授权公告日:2023.11.10
专利权人:中交第一航务工程局有限公司; 中交一航局第五工程有限公司
  一种高路堤的施工方法,所属基础施工技术领域,方法包括非自重性湿陷性粉土基底处理、土方路堤填筑、边坡打孔注浆等。本发明施工方法设计了地基的挖方和地基建设工艺参数,以及路堤铺设工艺参数,利用钢塑土工格栅、水泥板预制件和混凝土浇筑孔结构配合使用,能够大幅提高土方高路堤的承载力,提高使用寿命,长期使用也能防止沉降、变形、坍塌和滑坡;提高填筑坡度,较少占地面积,使用土方填筑也能够实现高质量高路堤的建设,路堤填筑总高度为30m以上,路堤边坡坡度为70°~80°,承载力≥220kPa。

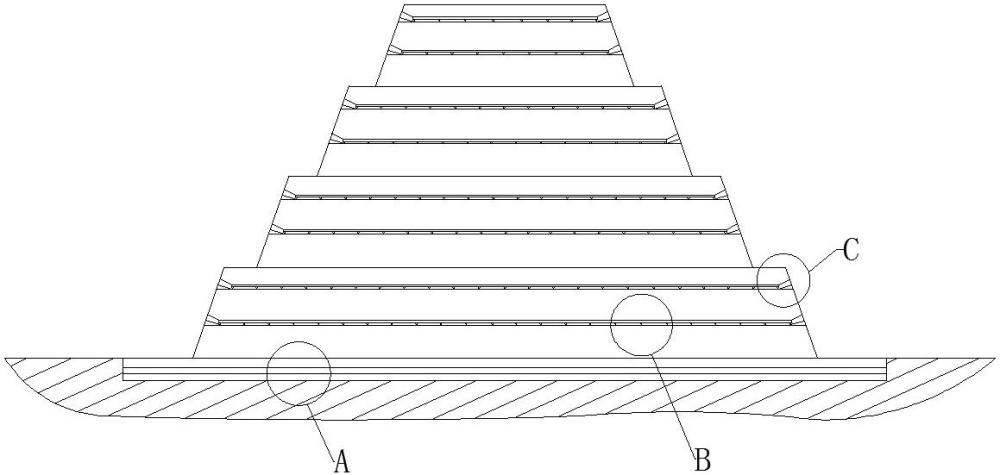

图1为本发明实施例一种高路堤的施工方法填筑的高路堤截面图;

图2为图1中A处的放大图;

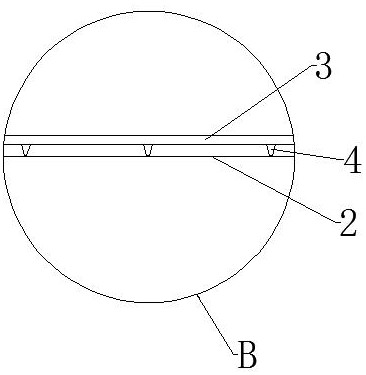

图3为图1中B处的放大图;

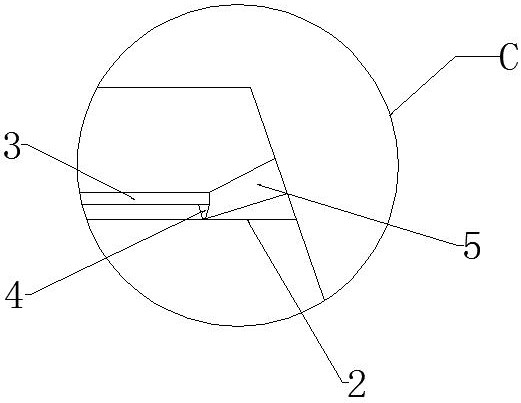

图4为图1中C处的放大图;

图5为本发明实施例一种高路堤的施工方法采用的水泥板预制件局部的俯视半剖图;

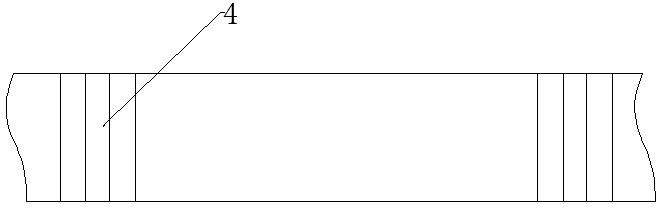

图6为本发明实施例一种高路堤的施工方法采用的水泥板预制件局部的仰视图;

图7为本发明实施例一种高路堤的施工方法采用的沉降盘俯视图;

图8为本发明实施例一种高路堤的施工方法采用的沉降盘正视图;

  图例说明:

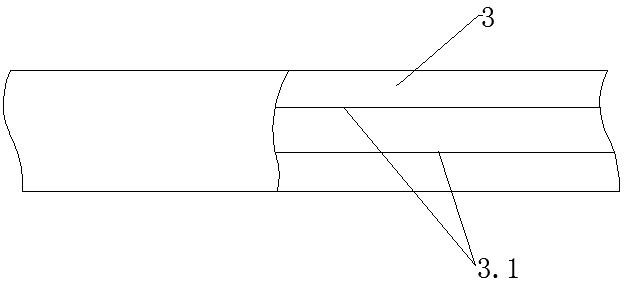

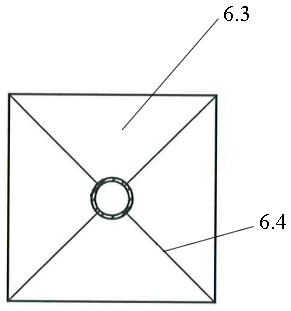

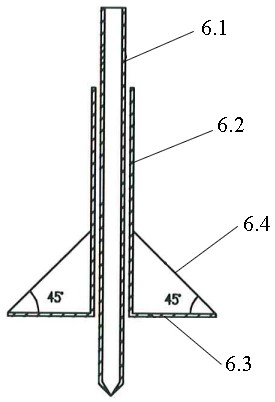

  1、复合土工布;2、钢塑土工格栅;3、梳背;3.1、钢筋;4、梳齿;5、斜孔;6.1、钢管;6.2、套管;6.3、底座;6.4、加固钢板。

7 发明专利名称:一种均匀型土工格栅生产预热装置
申请号:CN202320240185.8
公开号:CN220095241U
授权公告日:2023.11.28
专利权人:湖北力特土工材料有限公司
  本实用新型公开了一种均匀型土工格栅生产预热装置,包括预热箱,所述预热箱的正面固定连接有合页,且合页的一侧固定连接有箱门,所述预热箱的顶部固定连接有风机,所述风机的底部设置有电加热板,所述预热箱的一侧螺纹连接有第一自锁螺杆。该均匀型土工格栅生产预热装置设置有热箱、合页、箱门、风机、电加热板、安装板、螺纹套筒、转盘、第二自锁螺杆、移动板和电机,通过启动电加热板,并且可依靠风机将热量吹向安装板上的格栅,并且可通过启动电机,可使得电机带动安装板进行均匀的转动,可使得另一侧的安装板可以依靠轴承的支撑下进行转动,进而可便于人们对格栅进行翻转预热,满足人们的日常使用需要,提高了对格栅的预热效率。

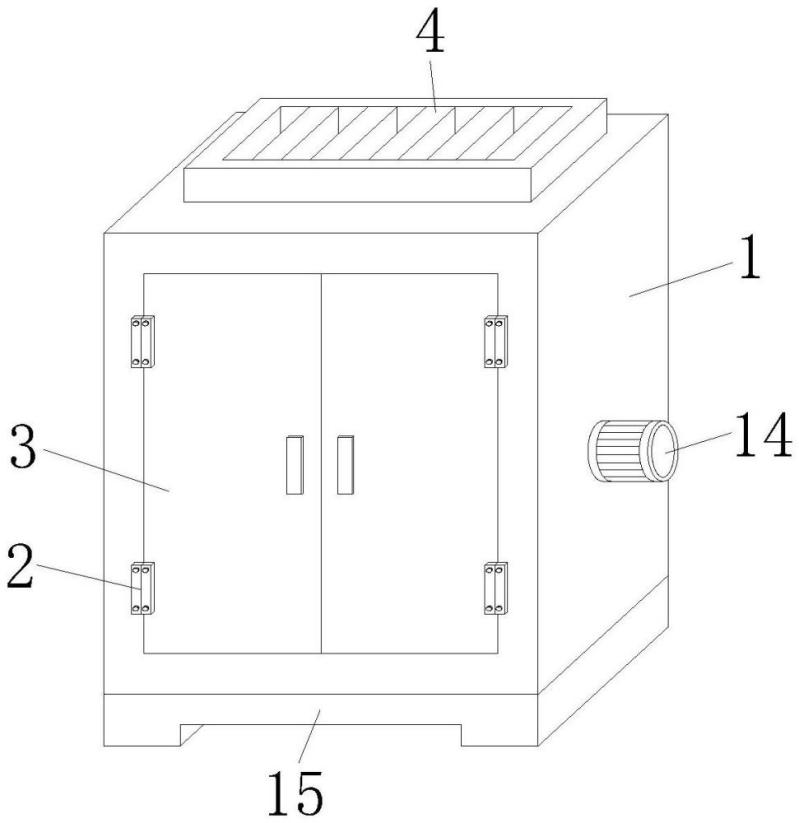

图1为本实用新型主视结构示意图;

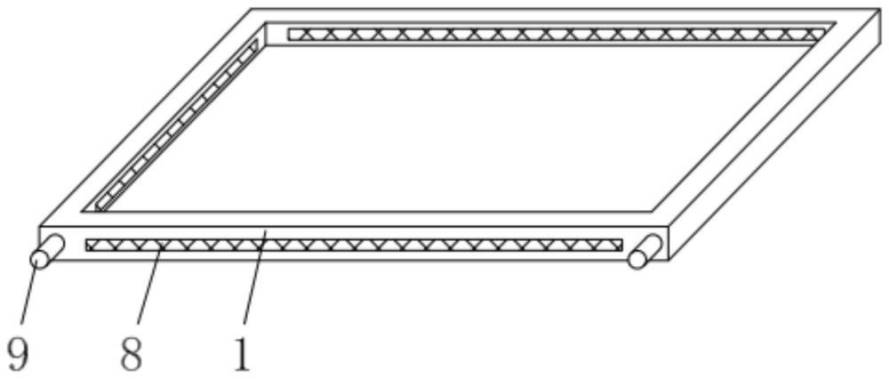

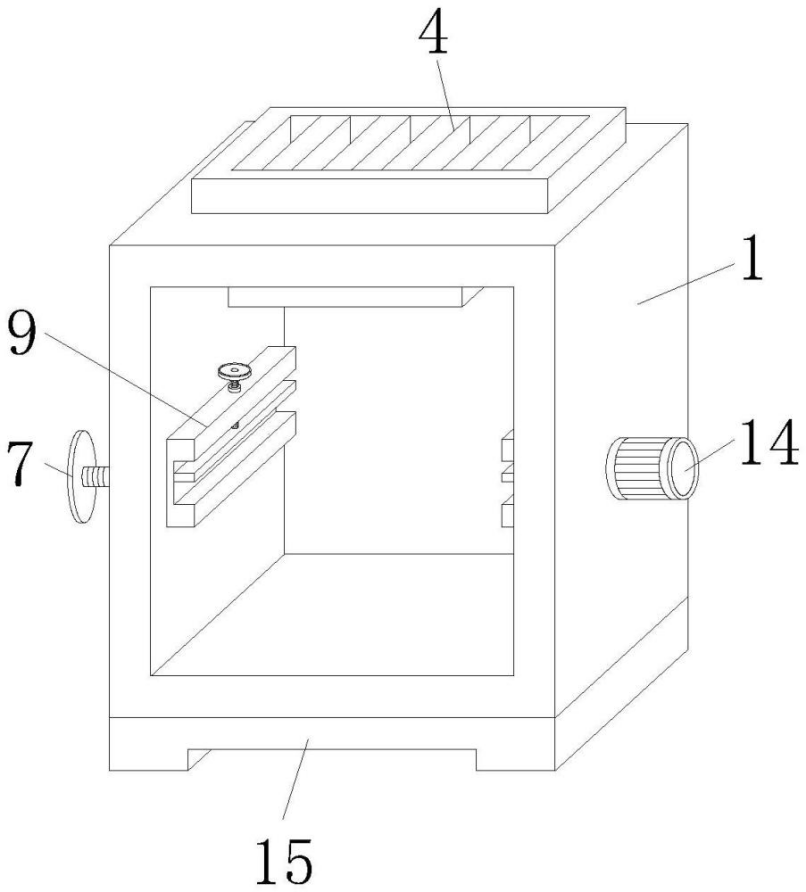

图2为本实用新型预热箱与安装板结构示意图;

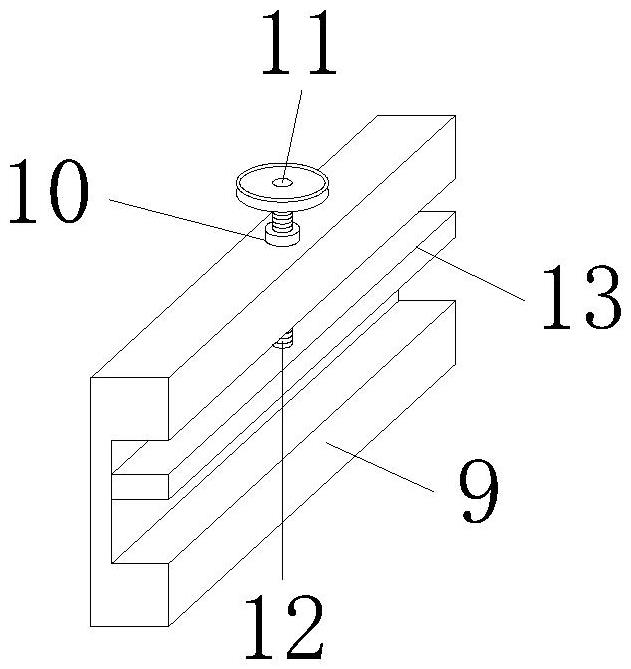

图3为本实用新型安装板与移动板结构示意图;

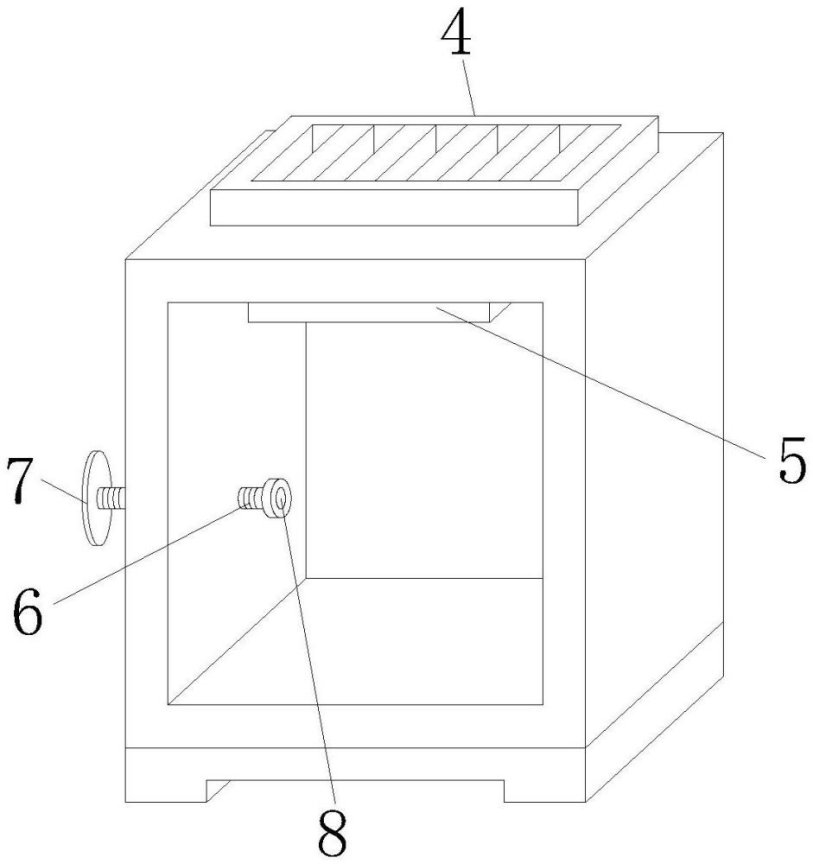

图4为本实用新型预热箱与第一自锁螺杆结构示意图。

  图例说明:
  1、预热箱;2、合页;3、箱门;4、风机;5、电加热板;6、第一自锁螺杆;7、调节盘;8、轴承;9、安装板;10、螺纹套筒;11、转盘;12、第二自锁螺杆;13、移动板;14、电机;15、支撑腿架。

8 发明专利名称:一种复合全向凸榫抗碾压土工格栅
申请号:CN202321610130.8
公开号:CN219992406U
授权公告日:2023.11.10
专利权人:中国铁路设计集团有限公司; 上海坤山新材料有限公司
  本实用新型公开了一种复合全向凸榫抗碾压土工格栅,包括格栅本体,格栅本体由多个矩形单元格依次连接而成,多个矩形单元格在纵向方向和横向方向依次相连接,各个矩形单元格内两对对角分别连接有第一X形加强筋和第二X形加强筋,各个矩形单元格内设有第一圆形加强筋和第二圆形加强筋,第一圆形加强筋和该矩形单元格内部四边相切,本实用新型通过第一X形加强筋和第二X形加强筋,可以将第一圆形加强筋和第二圆形加强筋在矩形单元格的对角方向分为半圆,使得矩形单元格内部形成圆和半圆相组合的结构,大大提高了矩形单元格的抗压能力。

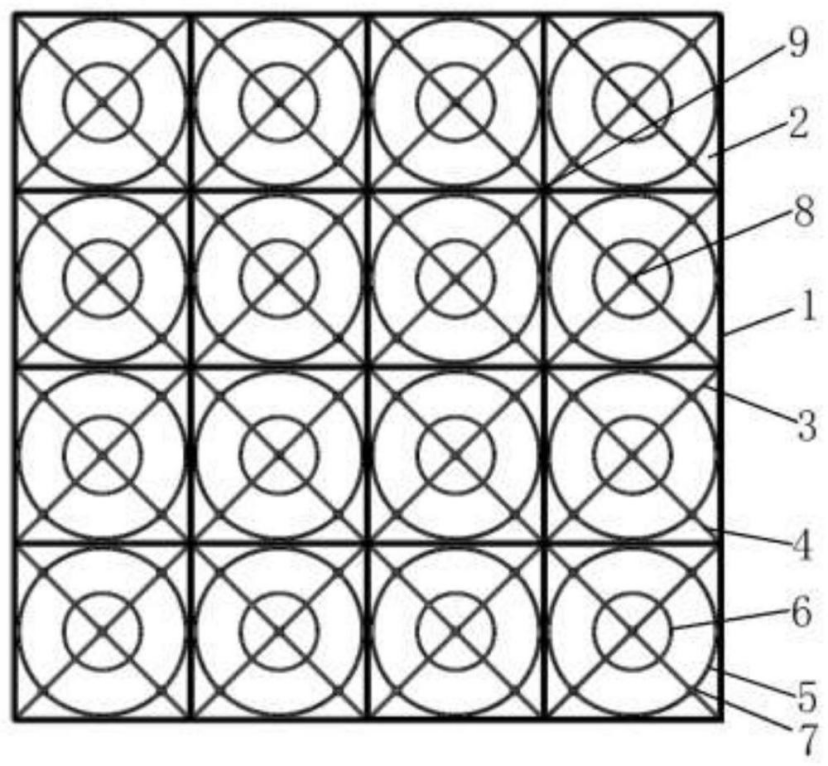

图1为本实用新型整体结构示意图。

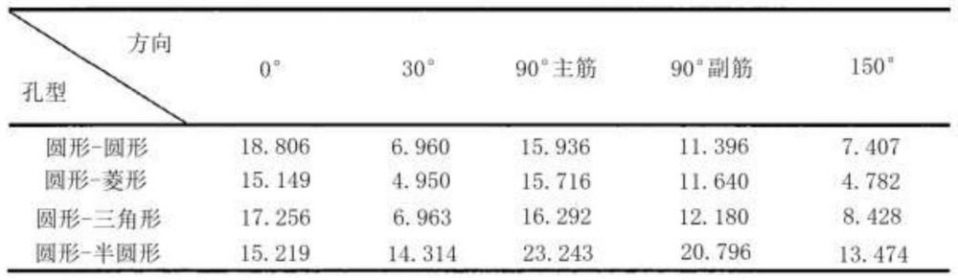

图2为工业聚丙烯复合多向性能优化格栅在不同预冲孔条件下的拉伸强度示意图。

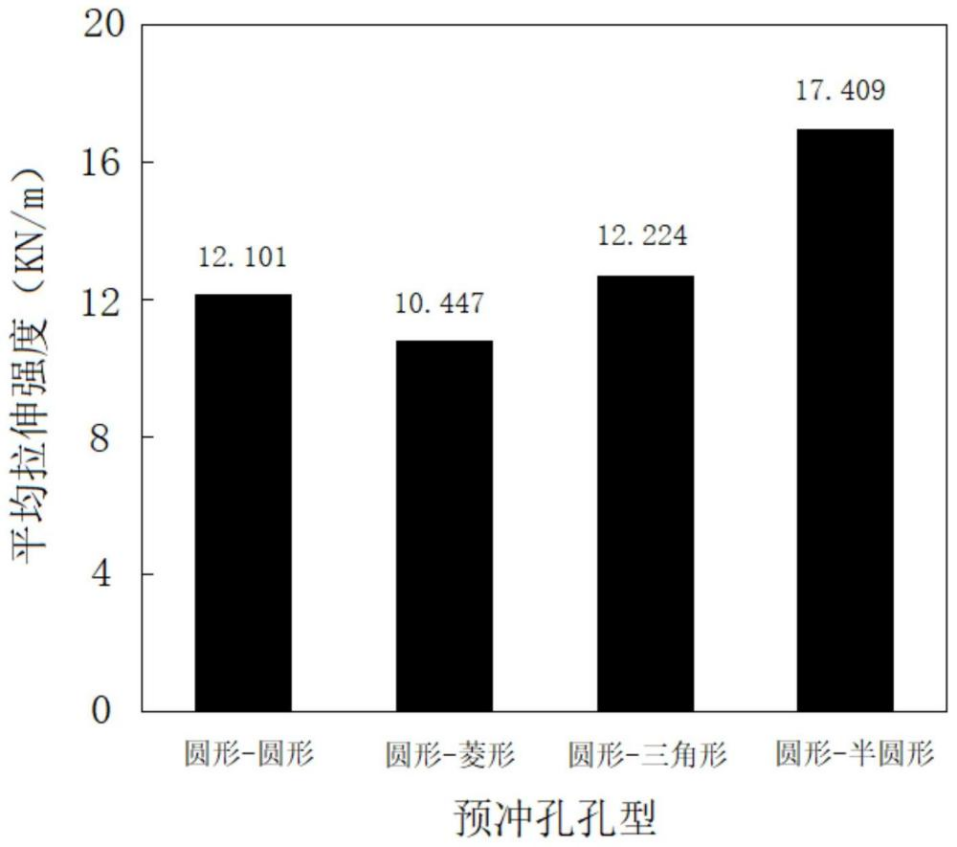

图3为工业聚丙烯复合多向性能优化格栅在不同预冲孔条件下的平均拉伸强度示意图。

  图例说明:
  1、格栅本体;2、矩形单元格;3、第一X形加强筋;4、第二X形加强筋;5、第一圆形加强筋;6、第二圆形加强筋;7、第一两筋交汇连接凸榫;8、第二两筋交汇连接凸榫;9、四筋交汇连接凸榫。

9 发明专利名称:一种阻燃强的双向拉伸塑料土工格栅
申请号:CN202321331565.9
公开号:CN219973142U
授权公告日:2023.11.07
专利权人:云南展鹏土工材料制造有限公司
  本实用新型公开了一种阻燃强的双向拉伸塑料土工格栅,包括格栅主体,所述格栅主体的内部固定连接有等距离排列的纵向带,所述格栅主体的内部固定连接有等距离排列的横向带,每个所述纵向带的内部和每个横向带的内部均设有阻燃层,每个所述阻燃层的内部均设有相对称的加强筋,所述格栅主体的内部设有加强条,所述格栅主体的内部设有阻燃带,每个所述纵向带的正面均开设等距离排列的第一固定孔。本装置通过阻燃层和阻燃带的配合,能够使该土工格栅具有一定的阻燃性,通过把纵向带的外表面和横向带的外表面均涂刷上氢氧化铝阻燃剂,能够增加该土工格栅的阻燃性能,避免发生火灾的时候该土工格栅成为助燃材料,提高该格栅使用的安全性。

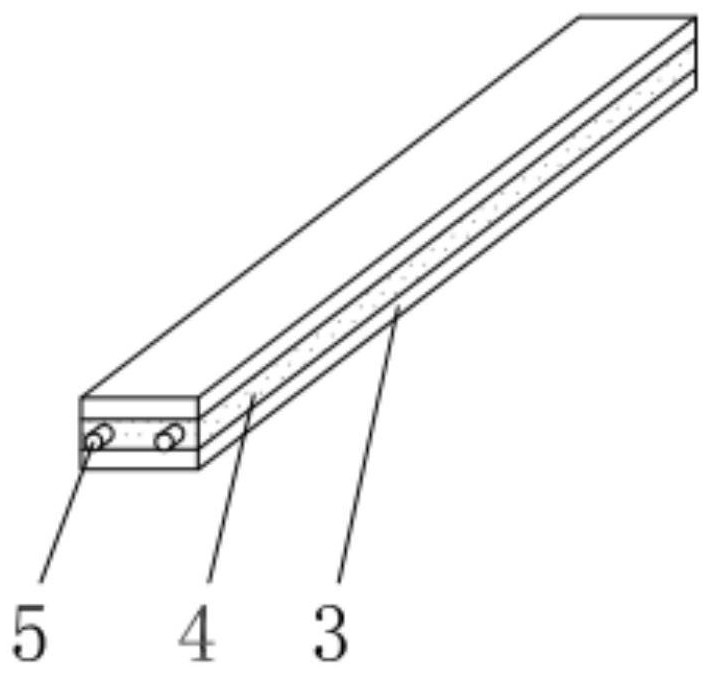

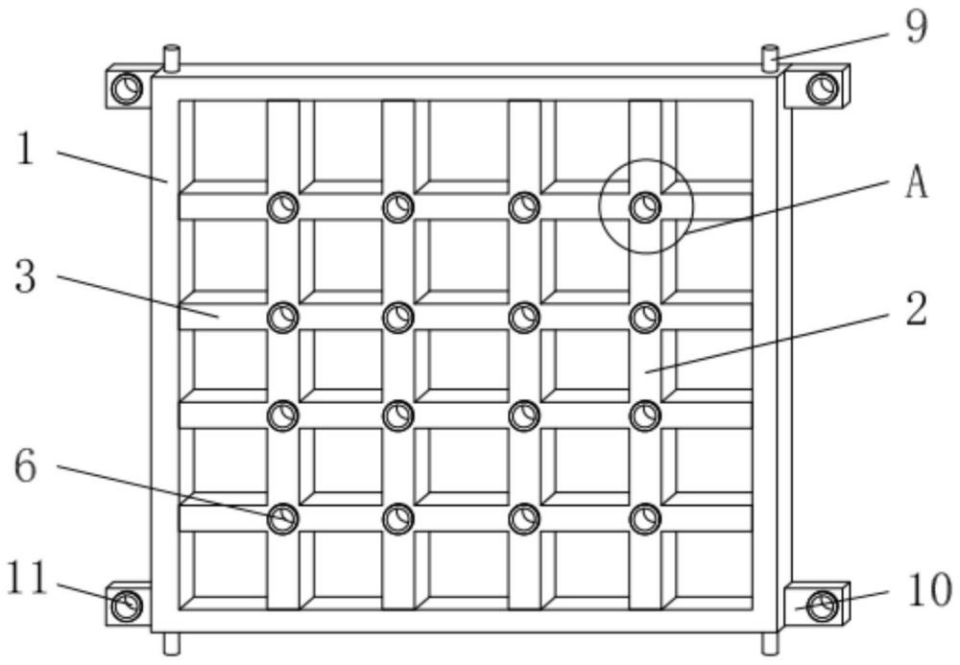

图1为阻燃强的双向拉伸塑料土工格栅的立体结构示意图。

图2为阻燃强的双向拉伸塑料土工格栅中横向带侧视图的剖视图。


图3为阻燃强的双向拉伸塑料土工格栅中格栅主体侧视图的剖视图。

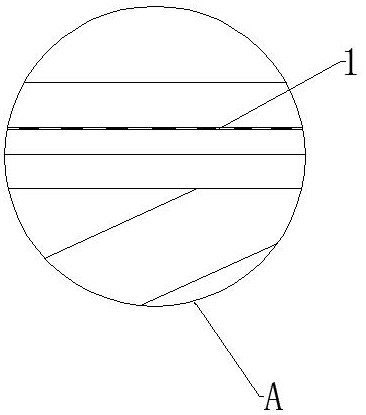

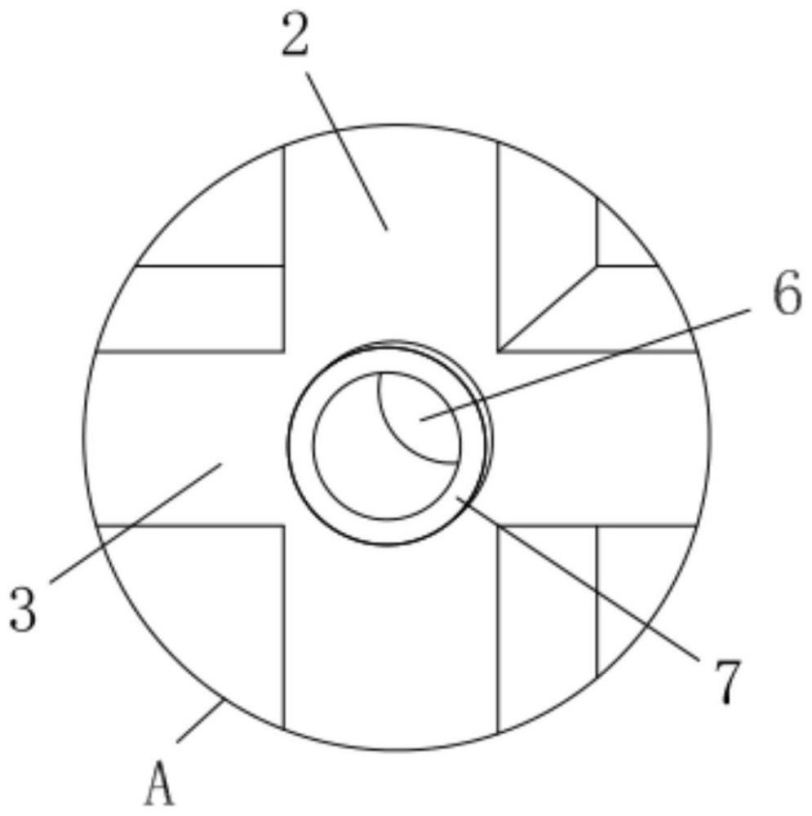

图4为阻燃强的双向拉伸塑料土工格栅图1中A处结构放大示意图。

  图例说明:
  1、格栅主体;2、纵向带;3、横向带;4、阻燃层;5、加强筋;6、第一固定孔;7、防裂垫圈;8、阻燃带;9、加强条;10、固定片;11、第二固定孔。

----摘录自“国家知识产权局网站”
