土工格室相关专利汇编-60
【字体: 】  【发布日期:2024-11-20 15:59】  【来源:中国土工合成材料工程协会】  【作者:中国土工合成材料工程协会】
  为适应工程对土工格室性能的需求,拓展土工格室的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工格室技术推广与应用,增进技术人员对土工格室产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2023年12月份协会会员单位授权的土工格室相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。

发明专利
1 发明专利名称:道路行车道透水路面结构及其铺设方法
申请号:CN201811407621.6
公开号:CN109371775B
授权公告日:2023.12.12
专利权人:西南交通大学
  本发明公开了一种道路行车道透水路面结构及其铺设方法,包括设于土基上的封水层、基层和面层,所述封水层和土基之间设有强化层;所述封水层包括岩石纤维相互交织堆积形成的多孔结构和填充于所述多孔结构空隙中的第二防水层;所述基层包括由下至上依次设置的下基层、中基层和上基层,所述下基层和上基层包括相互堆积的第一碎石,所述中基层包括土工格室和填充于土工格室间隙中的第二碎石;所述面层包括由下至上依次设置的下面层和上面层,所述下面层包括相互堆积的第一砂砾和填充于所述第一砂砾间隙中的第三防水层,所述上面层包括相互堆积的第二砂砾和填充于所述第二砂砾间隙中的第四防水层,所述第一砂砾的平均粒径大于第二砂砾的平均粒径。

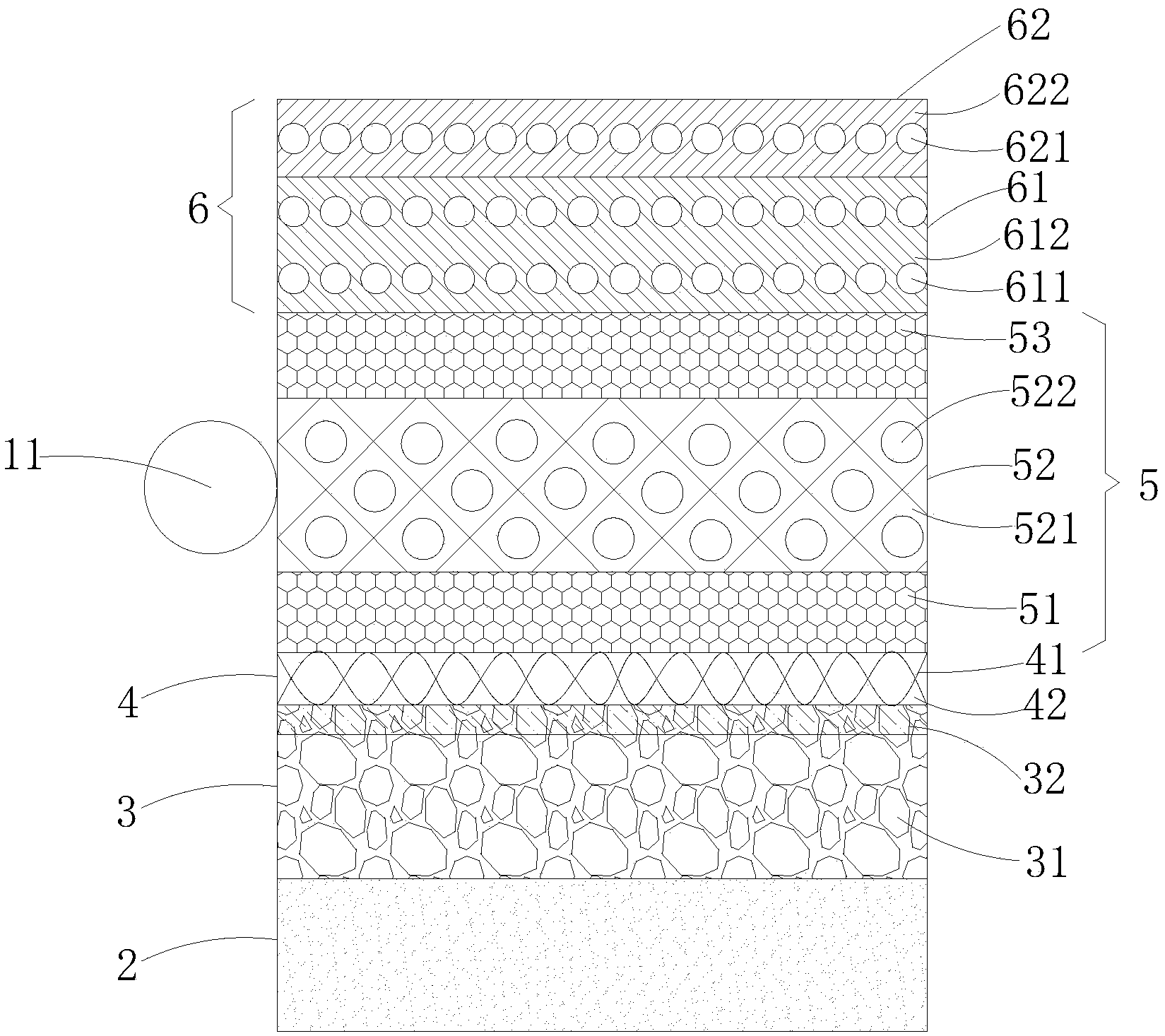

图1为本发明实施例1的道路行车道透水路面结构的结构示意图。

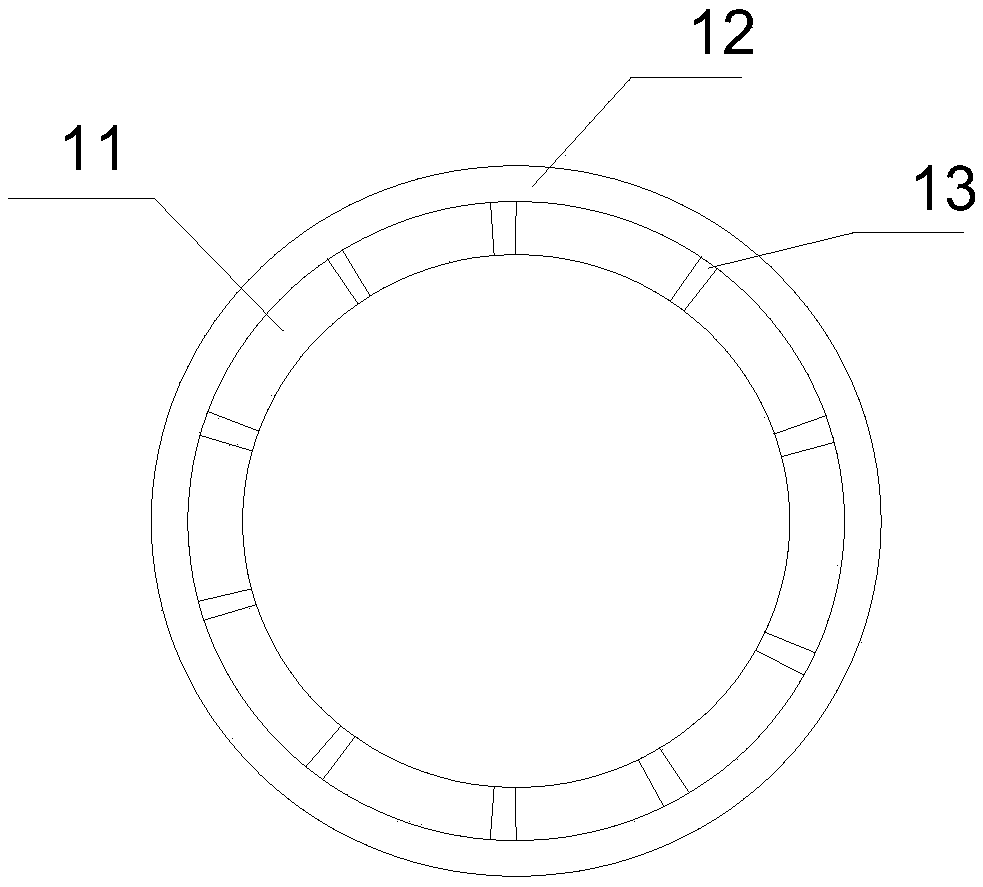

图2为本发明实施例1的道路行车道透水路面结构的排水管的结构示意图。

  图例说明:
  11:排水管;12:过滤膜;13:通孔;2:土基;3:强化层;31:混凝土层;32:第一防水层;4:封水层;41:岩石纤维;42:第二防水层;5:基层;51:下基层;52:中基层;521:土工格室;522:第二碎石;53:上基层;6:面层;61:下面层;611:第一砂砾;612:第三防水层;62:上面层;621:第二砂砾;622:第四防水层。

2 发明专利名称:一种适用于干旱地区的生态护坡系统及施工方法
申请号:CN201811519592.2
公开号:CN109457712B
授权公告日:2023.12.08
专利权人:新疆交通规划勘察设计研究院有限公司
  本发明公开的一种适用于干旱地区的生态护坡系统,该边坡的坡面设置一层用于收集坡顶雨水的导水层,导水层上自上而下间隔设置多个横向布置的蒸发式排储水管,导水层上依次设置生态基材层和土工格室层,土工格室层中种植有植被。通过在坡面上设置导水层,坡顶的雨水通过导水层顺流至蒸发式排储水管中,当第一个蒸发式排储水管蓄满水后,雨水会通过导水层顺流至下方的每一个蒸发式排储水管中,完成雨水的收集,在高温天气,吸收热量使蒸发式排储水管的水蒸发,通过上部支撑网渗透至生态基材层,进而对植被提供水分,促进植被的生长,对边坡进行了绿化和加固。

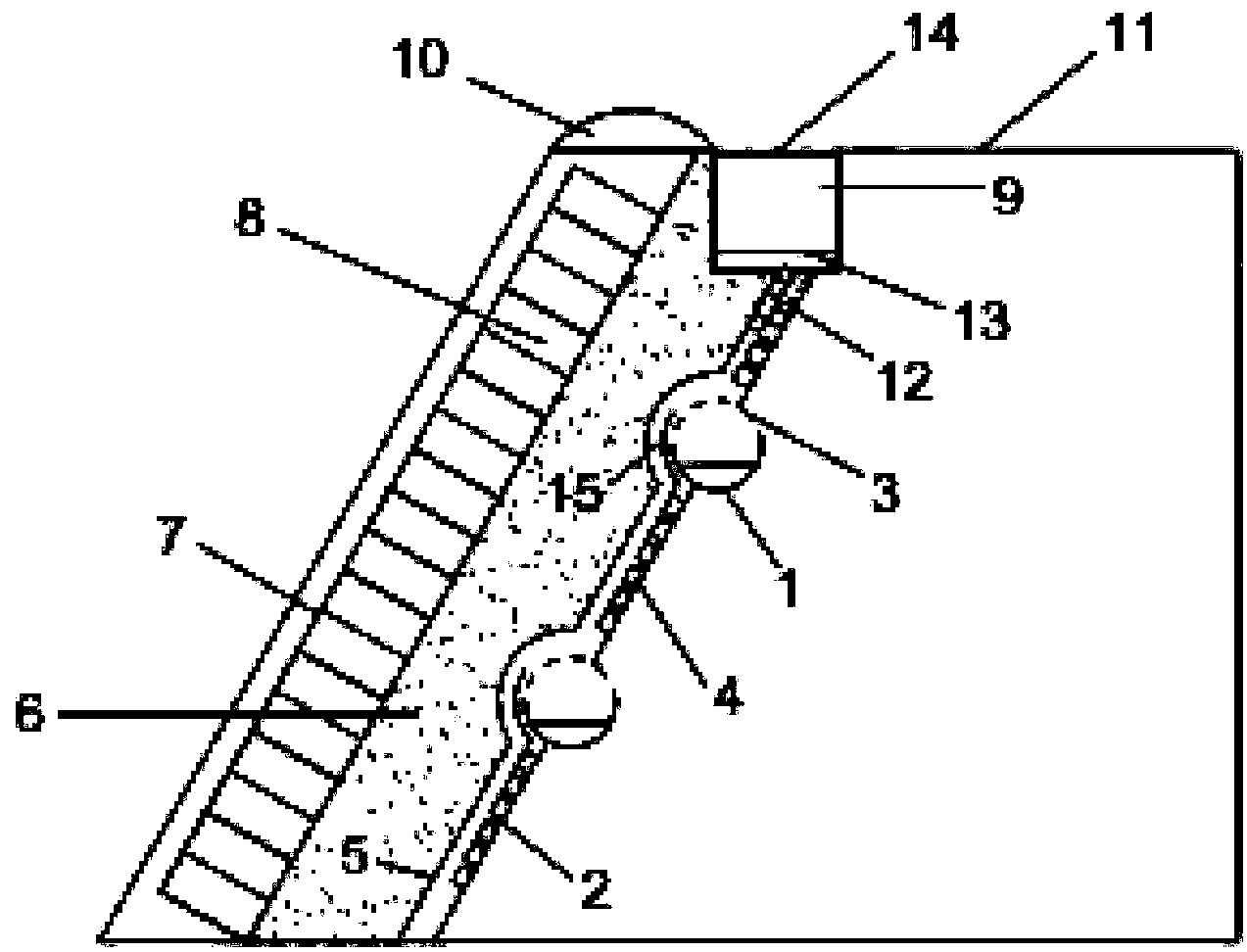

图1为本发明护坡系统剖面图;

图2为本发明蒸发式排储水管结构示意图;

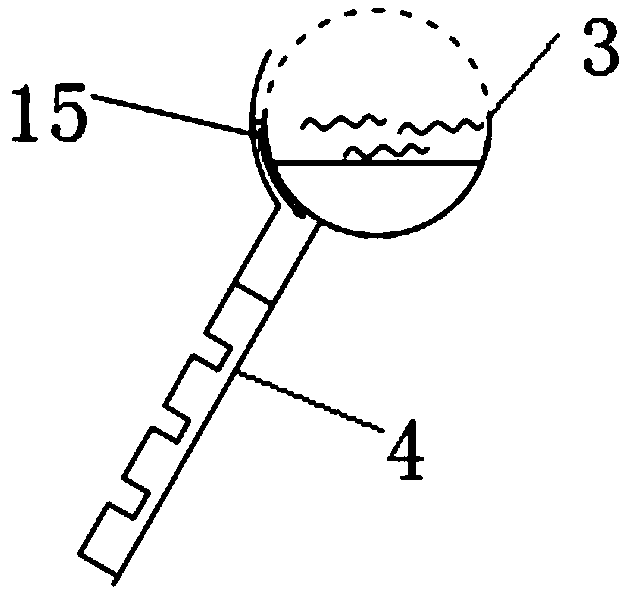

图3为蒸发式排储水管外侧导流板的结构示意图。

  图例说明:
  1、圆槽;2、第一层土工布层;3、蒸发式排储水管;4、排水板;5、第二层土工布;6、生态基材层;7、土工格室;8、种植土;9、沟槽;10、挡水埝;11、边坡;12、导水管;13、第三层土工布;14、沟盖板;15、导流板。

----摘录自“国家知识产权局网站”

审核:许喜娟
整理、编辑:程凤娟
