土工布相关专利汇编-61
【字体: 】  【发布日期:2024-11-22 17:15】  【来源:中国土工合成材料工程协会】  【作者:中国土工合成材料工程协会】
  为适应工程对土工布性能的需求,拓展土工布的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用,增进技术人员对土工布产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2023年12月份协会会员单位授权的土工布相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。

发明专利
1 发明专利名称:一种路用复合式仿生抗裂层及其施工方法
申请号:CN202011312699.7
公开号:CN112501977B
授权公告日:2023.12.29
专利权人:重庆交通大学
  本发明提供一种路用复合式仿生抗裂层,包括从下到上依次设置的高延性水泥基复合材料层和复合土工布层,所述高延性水泥基复合材料层内预埋有双向土工格栅,所述土工格栅的网格节点处上下均设置有垂直于土工格栅的插接杆,所述复合土工布层由多层土工布复合而成,且从上至下各层土工布内对应线在水平面内按同一方向偏移一定角度。本发明通过这些结构的相互协同配合,最终形成了类似螳螂虾附足结构的路面用抗裂层,该抗裂层具有良好的应力吸收和应力扩散能力,抗冲击性能优异,抗裂性优异,能够有效抑制反射裂缝的发生。

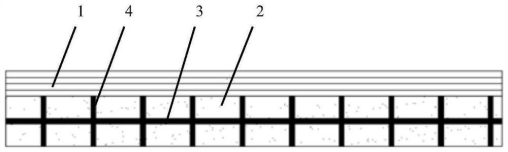

图1为实施例一的路用复合式仿生抗裂层的结构示意图;

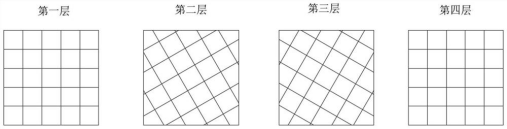

图2为实施例一中以4层土工布复合制成的复合土工布层中各层的结构示意图;

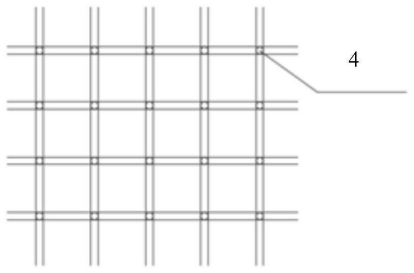

图3为实施例一的土工格栅的局部平面示意图;

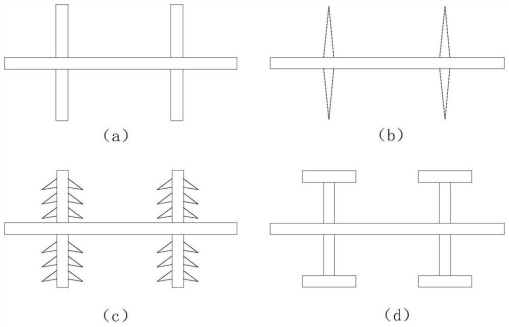

图4是多种土工格栅的局部结构示意图,(a)为实施例一采用的土工格栅结构,(b)、(c)、(d)为其它可替换的土工格栅结构;

  图例说明:
  1、复合土工布层,2、高延性水泥基复合材料层,3、土工格栅,4、插接杆。

2 发明专利名称:一种防水土工布生产检测系统及其检测方法
申请号:CN202010792123.9
公开号:CN111855503B
授权公告日:2023.12.26
专利权人:重庆海汇新材料股份有限公司
  本发明涉及一种防水土工布生产检测系统及其检测方法,涉及建材生产检测设备的技术领域,其包括检测箱、检测箱上设有安装盖,安装盖与检测箱相互配合形成加压腔,加压腔内承装有加压液,加压腔中设置有测量加压液中压力值的压力检测仪,检测箱上设置有驱动安装盖移动的驱动装置,检测箱远离与安装盖相对的一侧设置有锥形桶,锥形桶供土工布套设包裹且与加压腔相互连通,且锥形桶自检测箱向远离检测箱的方向直径逐渐减细,锥形桶上设置有用于固定土工布的固定装置,检测箱上设置有与土工布贴合以检测土工布上水分的检测装置;本发明具有能够方便快捷的对土工布的防水性能进行检测的效果。

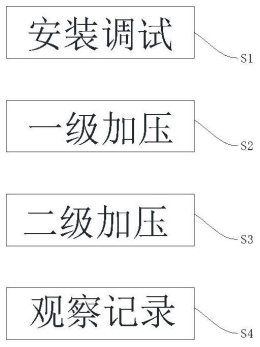

图1是本发明的流程图。

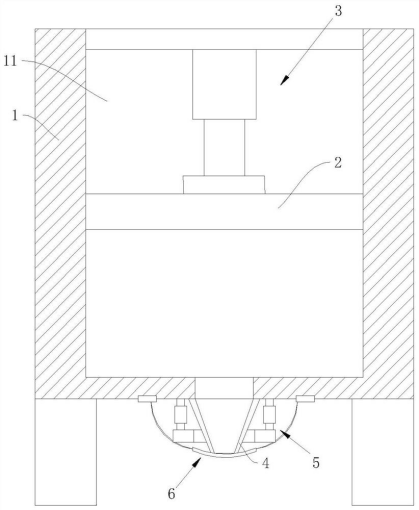

图2是本发明的主体框架结构示意图。

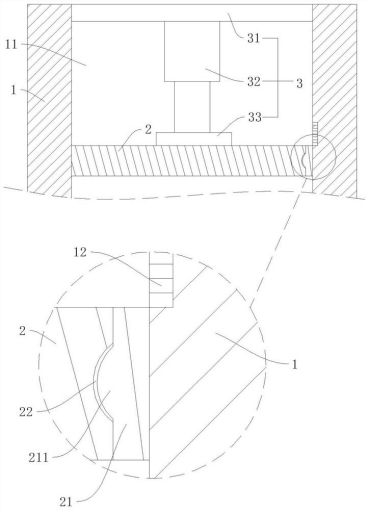

图3是驱动装置的结构示意图以及防滑环与嵌设槽的放大示意图。

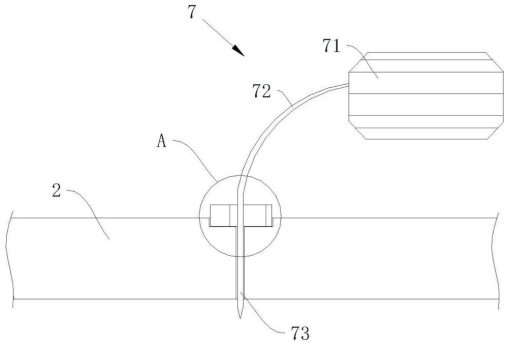

图4是调压装置的结构示意图。

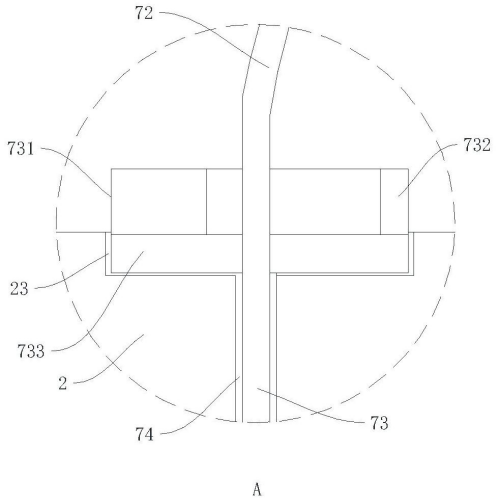

图5是图4中A部弹性密封圈、限位沉孔的放大示意图。

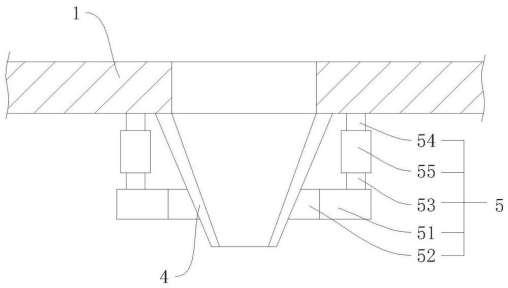

图6是固定装置的结构示意图。

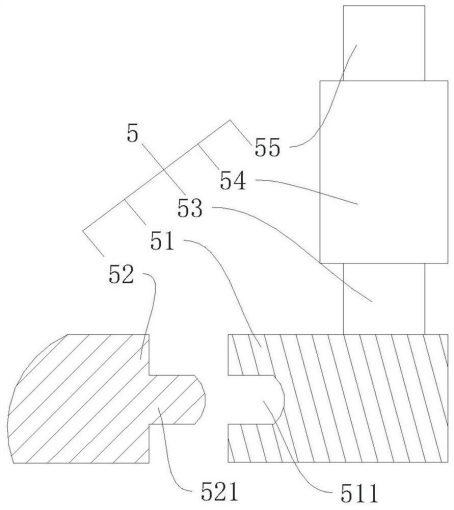

图7是插接柱与插设槽的结构示意图。

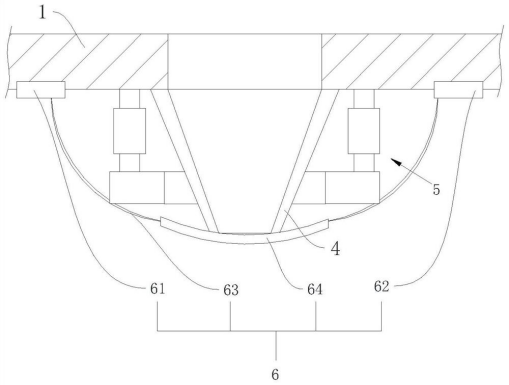

图8是检测装置结构示意图。

  图例说明:
  1、检测箱;2、安装盖;11、加压腔;3、驱动装置;4、锥形桶;5、固定装置; 6、检测装置;31、安装架;32、驱动气缸;33、驱动盘;51、套设环;52、橡胶密封圈; 53、第一螺纹杆;54、第二螺纹杆;55、螺纹套;61、第一吸附块;62、第二吸附块;63、弹性连接绳;64、含碘检测纸;521、插接柱;511、插设槽;21、橡胶密封环;211、防滑环; 22、嵌设槽;12、压力刻度;7、调压装置;71、加压泵;72、连接管;73、连接针;74、连接孔;731、抵触圆盘;732、转动面;733、弹性密封圈;23、限位沉孔。

实用新型

1 实用新型名称:一种复合土工布覆膜装置
申请号:CN202321722426.9
公开号:CN220202638U
授权公告日:2023.12.19
专利权人:昆明天海实业有限责任公司
  本实用新型涉及土工膜的铺设技术领域,且公开了一种复合土工布覆膜装置,包括膜体,所述膜体的内壁套接有收卷轴,所述收卷轴后端的外壁活动套接有前支架,所述收卷轴远离前支架一端的外壁活动套接有后支架,所述后支架的下端固定连接有移动组件,所述移动组件的外壁安装有位于膜体下方的底板,所述底板左侧的前后两端设置有按压膜体的压轮。本实用新型通过压轮、膜体、卡合块和限位螺栓之间的配合,利用限位螺栓的设置,实现了卡合块与外接机械设备的连接作用,有效地解决了人工拉动铺设膜体的问题,采用机械设备的行走通过卡合块的连接方式,使得膜体能铺设在地面,减轻了工作人员拉动膜体铺设的工作量,从而提高了土工布铺设的效率。

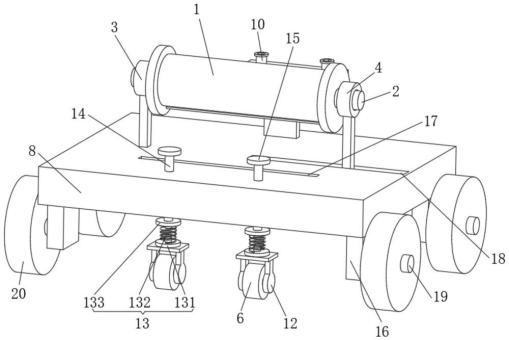

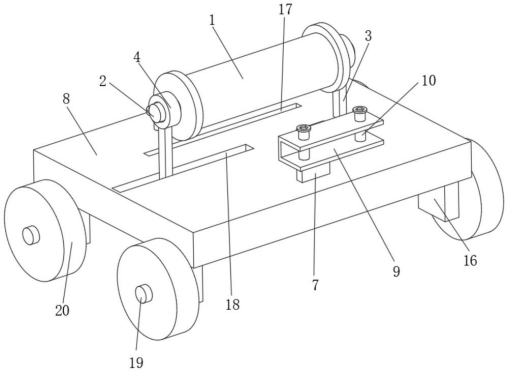

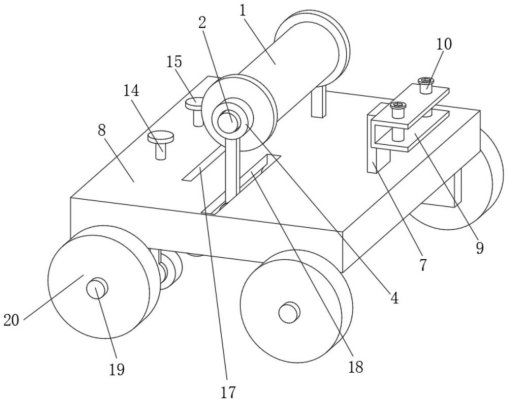

图1为本实用新型结构示意图;

图2为本实用新型活动组件的侧视图;

图3为本实用新型卡合块的侧视图;

图4为本实用新型驱动电机的侧视图;

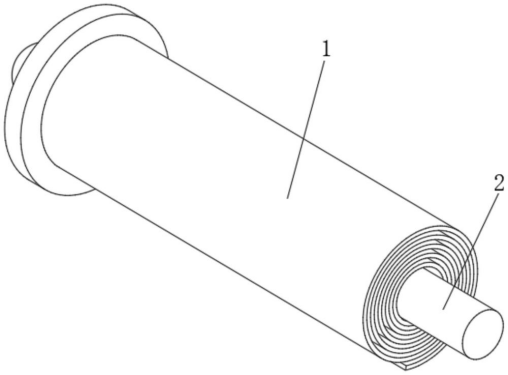

图5为本实用新型膜体的侧视图。

  图例说明:
  1、膜体;2、收卷轴;3、前支架;4、后支架;5、移动组件;501、滚珠螺母;502、滚珠丝杆;6、压轮;7、L型杆;8、底板;9、卡合块;10、限位螺栓;11、驱动电机;12、加固架;13、活动组件;131、下活动块;132、弹簧;133、上活动块;14、螺纹杆;15、转轮;16、竖板;17、通孔;18、矩形孔;19、圆杆;20、滚轮。

2 实用新型名称: 一种海底基槽挡淤墙结构
申请号:CN202320796059.0
公开号:CN220117233U
授权公告日:2023.12.01
专利权人:中交第一航务工程局有限公司; 中交一航局第三工程有限公司
  一种海底基槽挡淤墙结构,沉管基槽两侧抛填石料,石料坡面远离沉管基槽的一侧抛一层中间细料,石料和中间细料的顶面、中间细料的坡面以及中间细料外侧的底面铺设有两层土工布,石料和中间细料顶部的土工布上压置有沙袋,中间细料坡面的土工布靠海侧覆盖一层海侧细料。本实用新型通过形成海底挡淤结构,既保证了基槽开挖质量,又减少了成本支出,从工艺上避免了回淤情况的产生,保证了沉管基槽开挖及碎石整平质量,提高了海底隧道沉管安装进度,达到了设计指标要求。

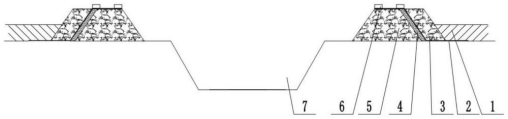

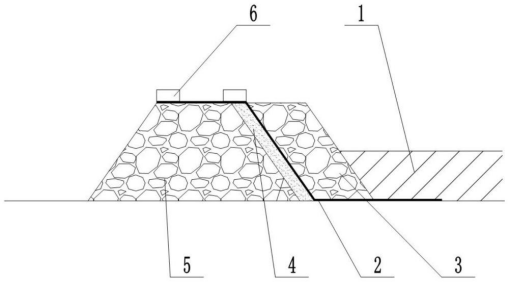

图1为本实用新型的结构示意图。

图2为本实用新型沉管基槽一侧的挡淤墙结构放大示意图。

  图例说明:
  1-海底淤泥;2-土工布;3-海侧细料;4-中间细料;5-石料;6-沙袋;7-沉管基槽。


----摘录自“国家知识产权局网站”

审核:许喜娟
整理、编辑:程凤娟
