土工格栅相关专利汇编-62
【字体: 】  【发布日期:2024-11-27 08:39】  【来源:中国土工合成材料工程协会】  【作者:中国土工合成材料工程协会】
  为适应工程对土工格栅性能的需求,拓展土工格栅的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用,增进技术人员对土工格栅产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2023年12月份协会会员单位授权的土工格栅相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。

发明专利
1 发明专利名称:一种路用复合式仿生抗裂层及其施工方法
申请号:CN202011312699.7
公开号:CN112501977B
授权公告日:2023.12.29
专利权人:重庆交通大学
  本发明提供一种路用复合式仿生抗裂层,包括从下到上依次设置的高延性水泥基复合材料层和复合土工布层,所述高延性水泥基复合材料层内预埋有双向土工格栅,所述土工格栅的网格节点处上下均设置有垂直于土工格栅的插接杆,所述复合土工布层由多层土工布复合而成,且从上至下各层土工布内对应线在水平面内按同一方向偏移一定角度。本发明通过这些结构的相互协同配合,最终形成了类似螳螂虾附足结构的路面用抗裂层,该抗裂层具有良好的应力吸收和应力扩散能力,抗冲击性能优异,抗裂性优异,能够有效抑制反射裂缝的发生。

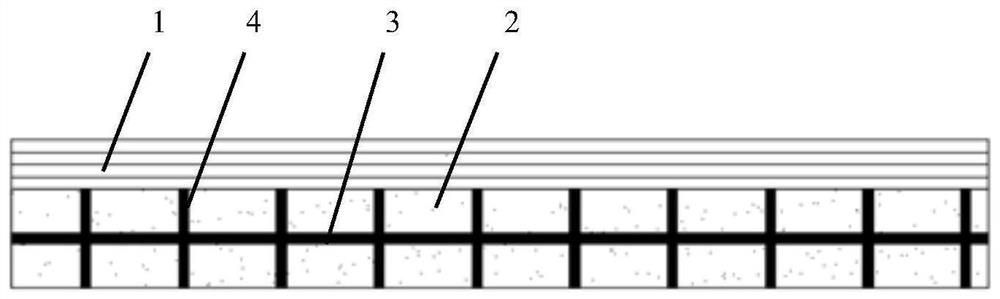

图1为实施例一的路用复合式仿生抗裂层的结构示意图;

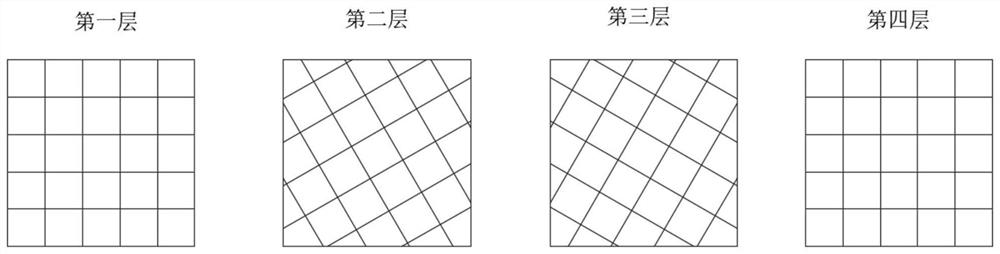

图2为实施例一中以4层土工布复合制成的复合土工布层中各层的结构示意图;

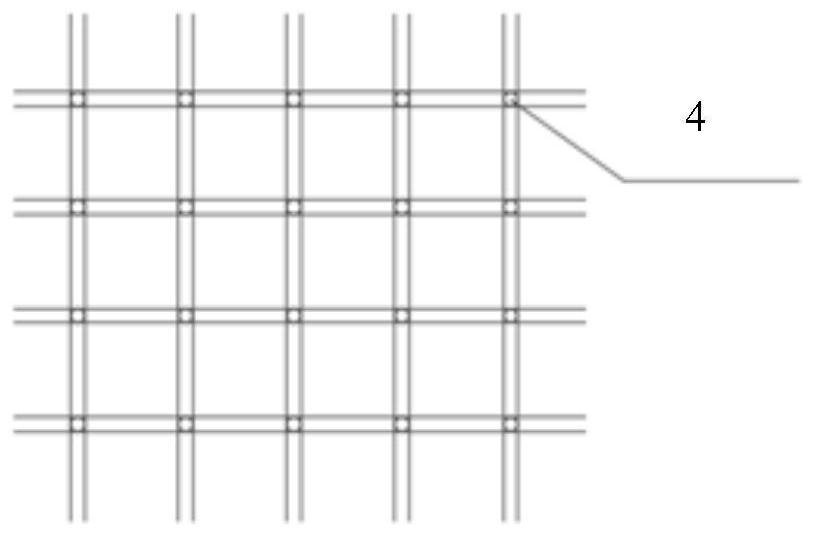

图3为实施例一的土工格栅的局部平面示意图;

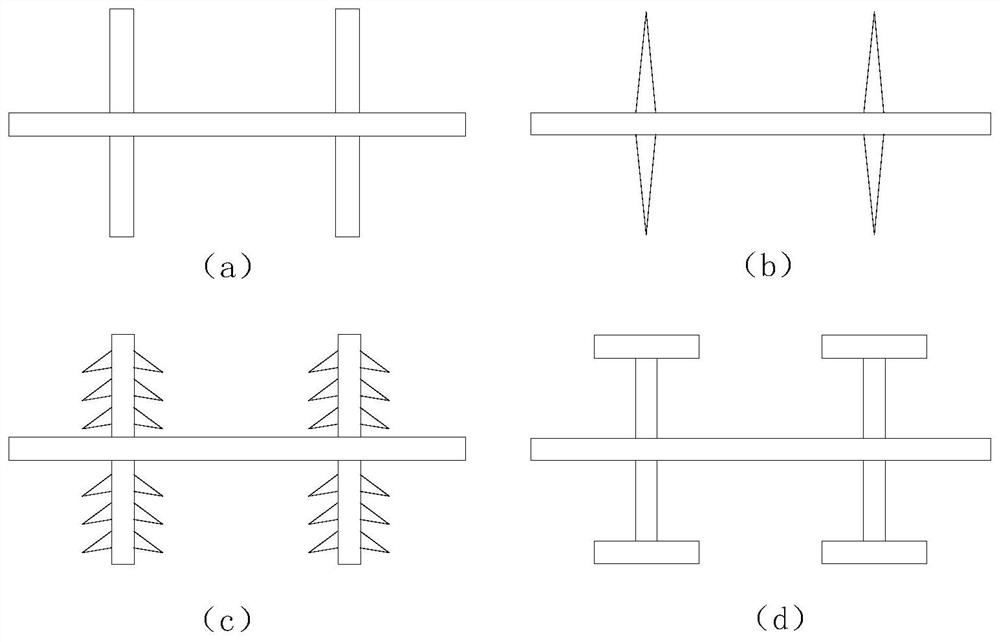

图4是多种土工格栅的局部结构示意图,(a)为实施例一采用的土工格栅结构,(b)、(c)、(d)为其它可替换的土工格栅结构
  图例说明:
  1、复合土工布层,2、高延性水泥基复合材料层,3、土工格栅,4、插接杆。

2 发明专利名称:智能土工光纤格栅、加工方法以及数字孪生制作平台
申请号:CN202310844761.4
公开号:CN116876264B
授权公告日:2023.12.12
专利权人:浙江大学
  本发明涉及高端装备制造领域,特别是一种智能土工光纤格栅、加工方法以及数字孪生制作平台。智能土工光纤格栅包括数个相互连接的土工格栅单元,土工格栅单元包括:三个土工格栅条:三个土工格栅条相互连接,并相交于各土工格栅条的中点处,交点处设有土工格栅单元中心;分布式光纤光栅条形传感器、以及形状记忆合金材料:分布式光纤光栅条形传感器位于形状记忆合金材料的上方,分布式光纤光栅条形传感器沿土工格栅条的长度方向连续设置,并贯穿土工格栅单元中心。既实现了光纤光栅与土工格栅之间的一致性,同时还保证了土工格栅的抗拉抗冲击性能,使该智能土工光纤格栅能够较好的应用于寒区工作环境。

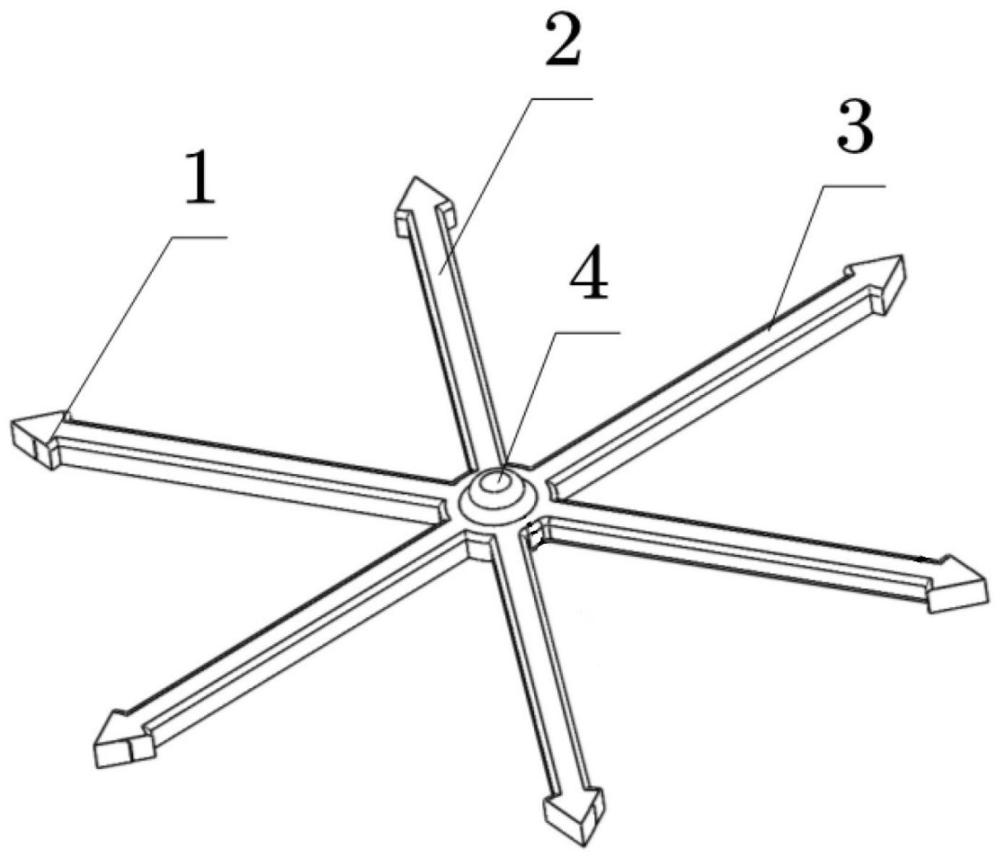

图1是土工格栅单元的结构示意图;

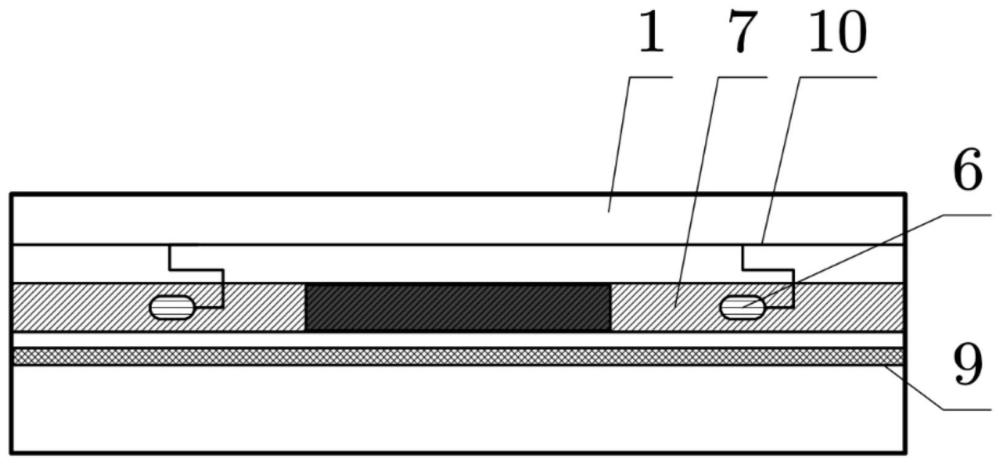

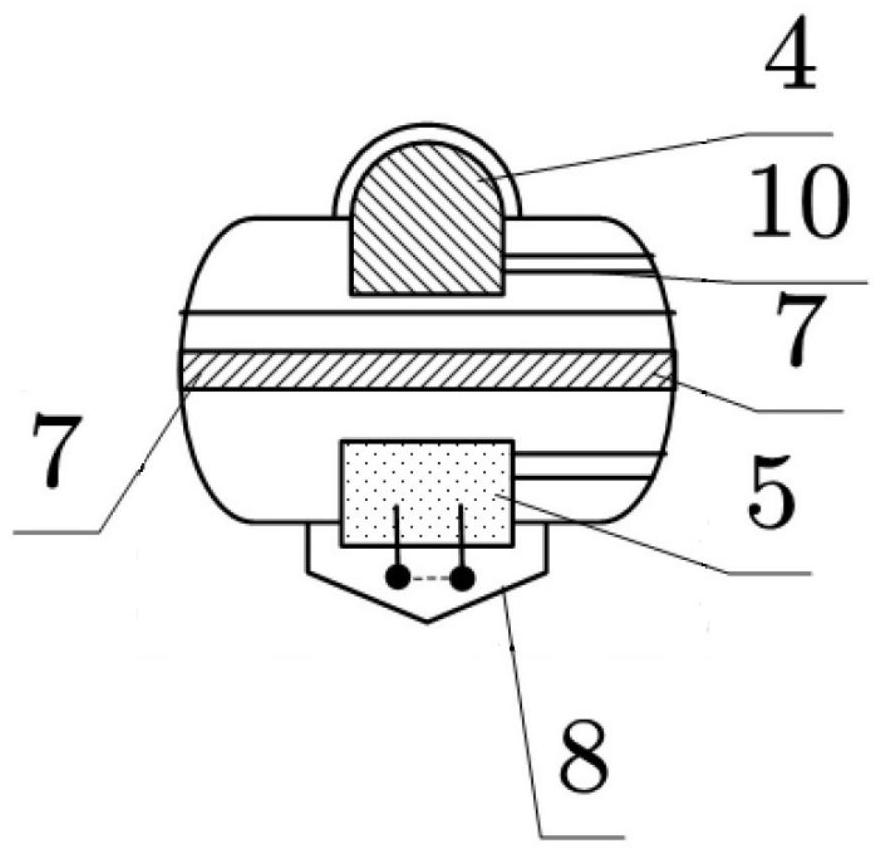

图2是土工格栅条的剖视结构示意图;

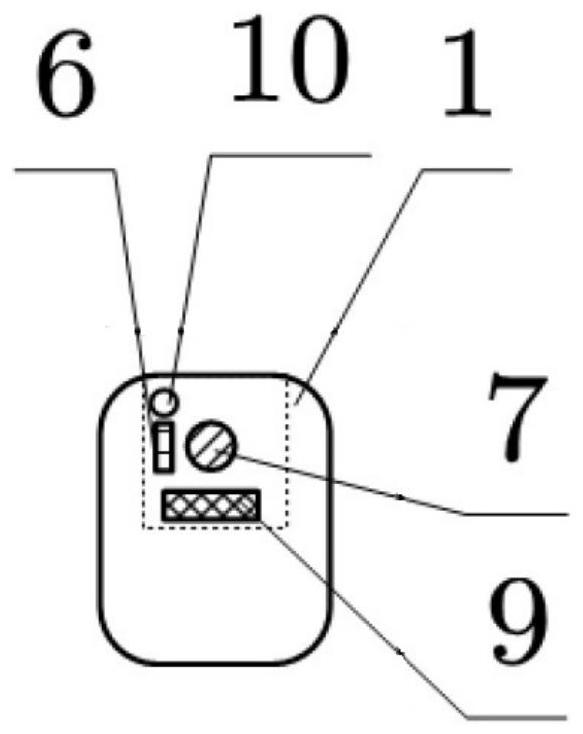

图3是土工格栅单元中心的剖视结构示意图;

图4是土工格栅单元的剖视结构示意图;

图5是实施例1中智能土工格栅的结构示意图;

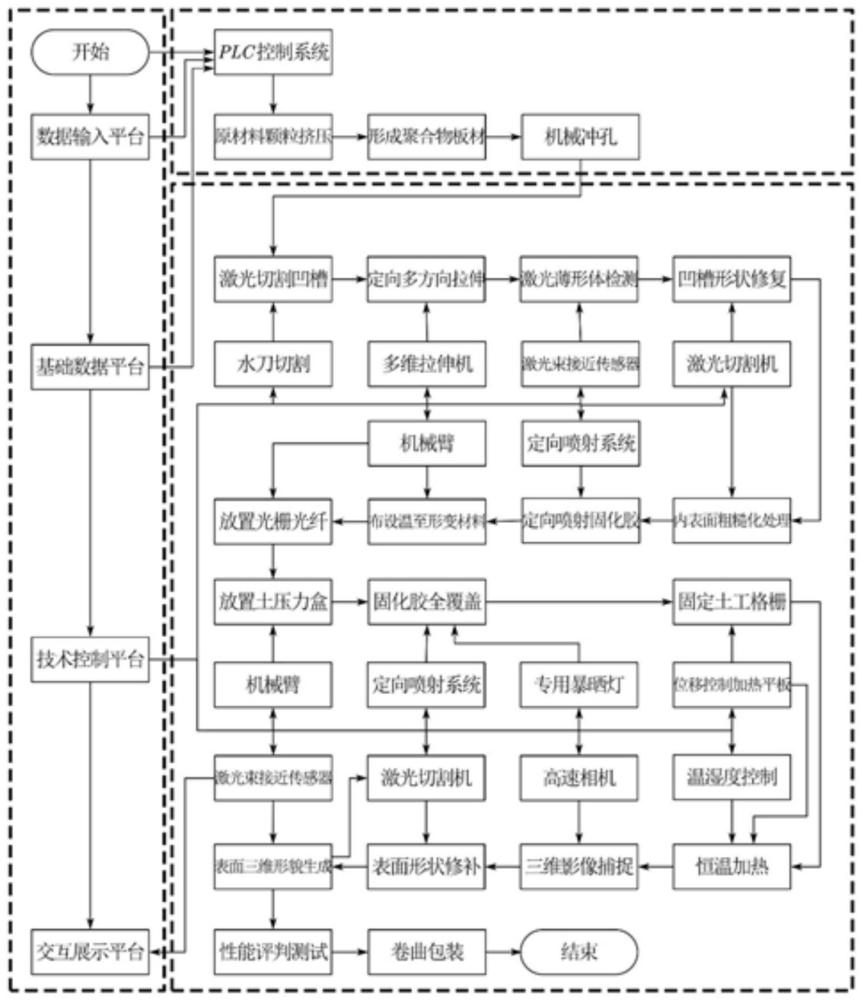

图6是实施例3中智能土工光纤格栅加工方法的数字孪生制作平台的框架图。

  图例说明:
  1第一土工格栅条;2第二土工格栅条;3第三土工格栅条;4土压力传感器;5微型盐分浓度传感器;6热电偶芯片;7分布式光纤光栅条形传感器;8保护壳;9形状记忆合金材料;10通信电缆。

3 发明专利名称:一种土工格栅聚丙烯工程塑料及其制备方法与应用
申请号:CN202311068360.0
公开号:CN116769252B
授权公告日:2023.12.12
专利权人:山东路德新材料股份有限公司
  本发明涉及一种土工格栅聚丙烯工程塑料及其制备方法与应用,属于土工工程技术领域,用以解决现有土工格栅的密度高、力学性能差、不能适应不同环境等问题。本发明的土工格栅聚丙烯工程塑料中加入β晶型成核剂,并利用成核剂的复配提高成核效率;同时加入成孔剂与拉伸工艺协同降低格栅的重量,同时利用增容剂、偶联剂、炭黑、分散剂和抗氧剂协同作用,增加了β晶型成核剂和成孔剂与聚丙烯的相容性和分散性,使得制备的土工格栅兼具轻质和高强度的性能。本发明的土工格栅采用复合层结构,充分利用不同聚丙烯料的性能特质,调节土工格栅的综合性能,以适应不同的施工环境。

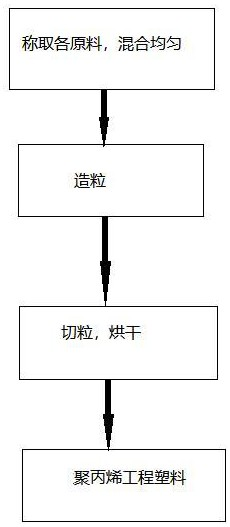

图1为本发明聚丙烯工程塑料的生产工艺流程图;

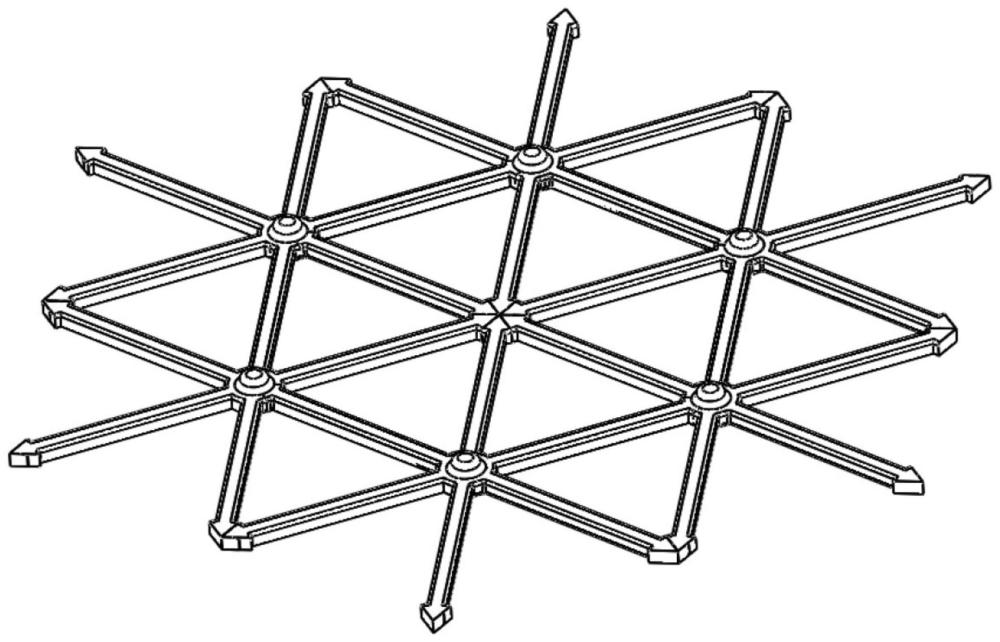

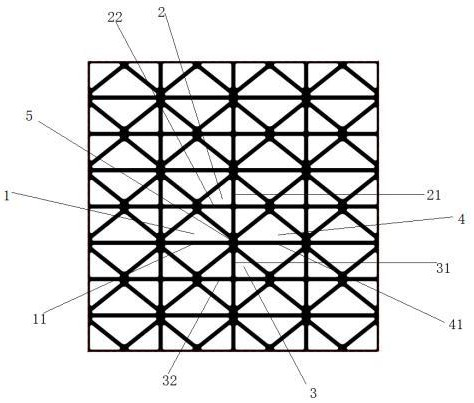

图2为本发明一种所述的土工格栅的结构示意图;

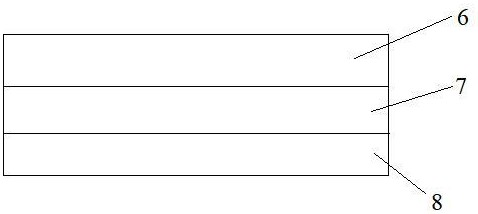

图3为本发明的一种土工格栅剖面示意图。

  图例说明:
  1-第一格栅单元、11-第一一斜筋、2-第二格栅单元、21-第二一斜筋、22-第二二斜筋、3-第三格栅单元、31-第三一斜筋、32-第三二斜筋、4-第四格栅单元、41-第四一斜筋、5-中心连接点、6-上表层、7-内层、8-下表层。

4 发明专利名称:一种土工格栅改性聚丙烯工程塑料及其制备方法与应用
申请号:CN202311068422.8
公开号:CN116769253B
授权公告日:2023.12.12
专利权人:山东路德新材料股份有限公司
  本发明涉及一种土工格栅改性聚丙烯工程塑料及其制备方法与应用,属于土木工程技术领域,解决了现有技术中β型成核剂分散性差,用量多,制成的土工格栅的力学性能差,且密度大等问题。本发明的土工格栅改性聚丙烯工程塑料中通过介孔碳酸钙和有机酸进行反应生成有机酸钙作为β型成核剂,负载到介孔碳酸钙表面,提高了聚丙烯的成核效率;显著增加了β晶的含量,同时起到增强增韧的作用,利于双向拉伸过程,改善聚丙烯土工格栅的性能,并解决现有β成核剂分散性差,用量多的问题。土工格栅在拉伸过程中形成的微孔,协同降低了土工格栅的密度,即单位面积质量。

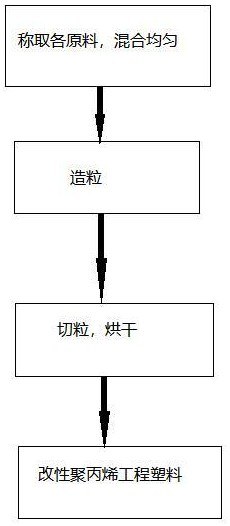

图1为本发明改性聚丙烯工程塑料的生产工艺流程图;

图2为本发明一种所述的土工格栅的结构示意图;

图3为本发明的一种土工格栅剖面示意图。

  图例说明:
  1-第一格栅单元、11-第一一斜筋、2-第二格栅单元、21-第二一斜筋、22-第二二斜筋、3-第三格栅单元、31-第三一斜筋、32-第三二斜筋、4-第四格栅单元、41-第四一斜筋、5-中心连接点、6-上表层、7-内层、8-下表层。

5 发明专利名称:加筋复合玻纤防裂布及生产工艺
申请号:CN201810498909.2
公开号:CN108486985B
授权公告日:2023.12.01
专利权人:安徽中路工程材料有限公司
  本发明涉及道路工程用合成材料技术领域,尤其是加筋复合玻纤防裂布,包括叠加放置的玻纤布、土工格栅,所述土工格栅置于玻纤布上方,所述土工格栅的横向栅条与纵向栅条交汇处设有沥青点,所述玻纤布、土工格栅通过沥青点粘合在一起;生产工艺包括:叠加输送、滴加沥青、沥青表面冷却、滚压、覆膜收卷。本复合产品有效避免传统玻纤布易损坏的缺点,同时采用本工艺能够更好的将玻纤布、土工格栅复合在一起,通过沥青作为中间粘合料,保证粘合强度,同时铺设在路基上的时候,大车会将玻纤布、土工格栅粘合的更紧,且该复合材料制造成本低,更加有利于延长道路寿命。

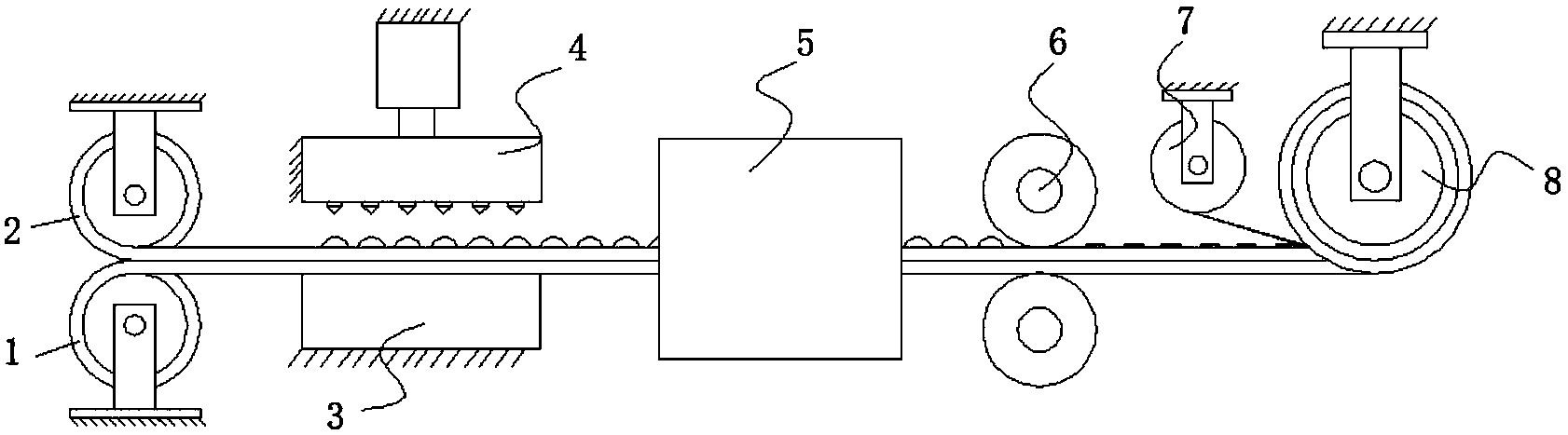

图1为本发明的生产流程结构示意图;

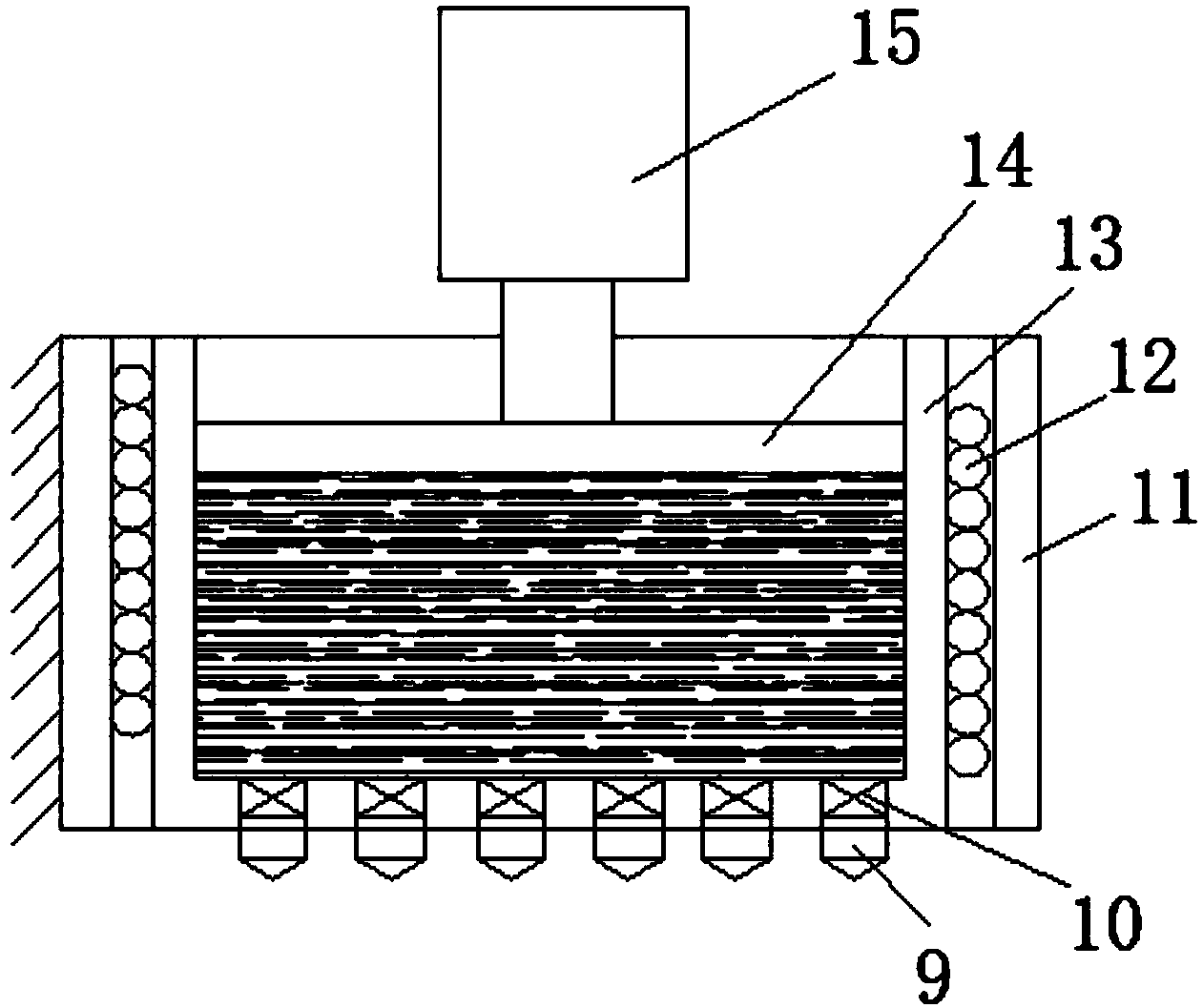

图2为本发明的沥青滴点装置结构示意图;

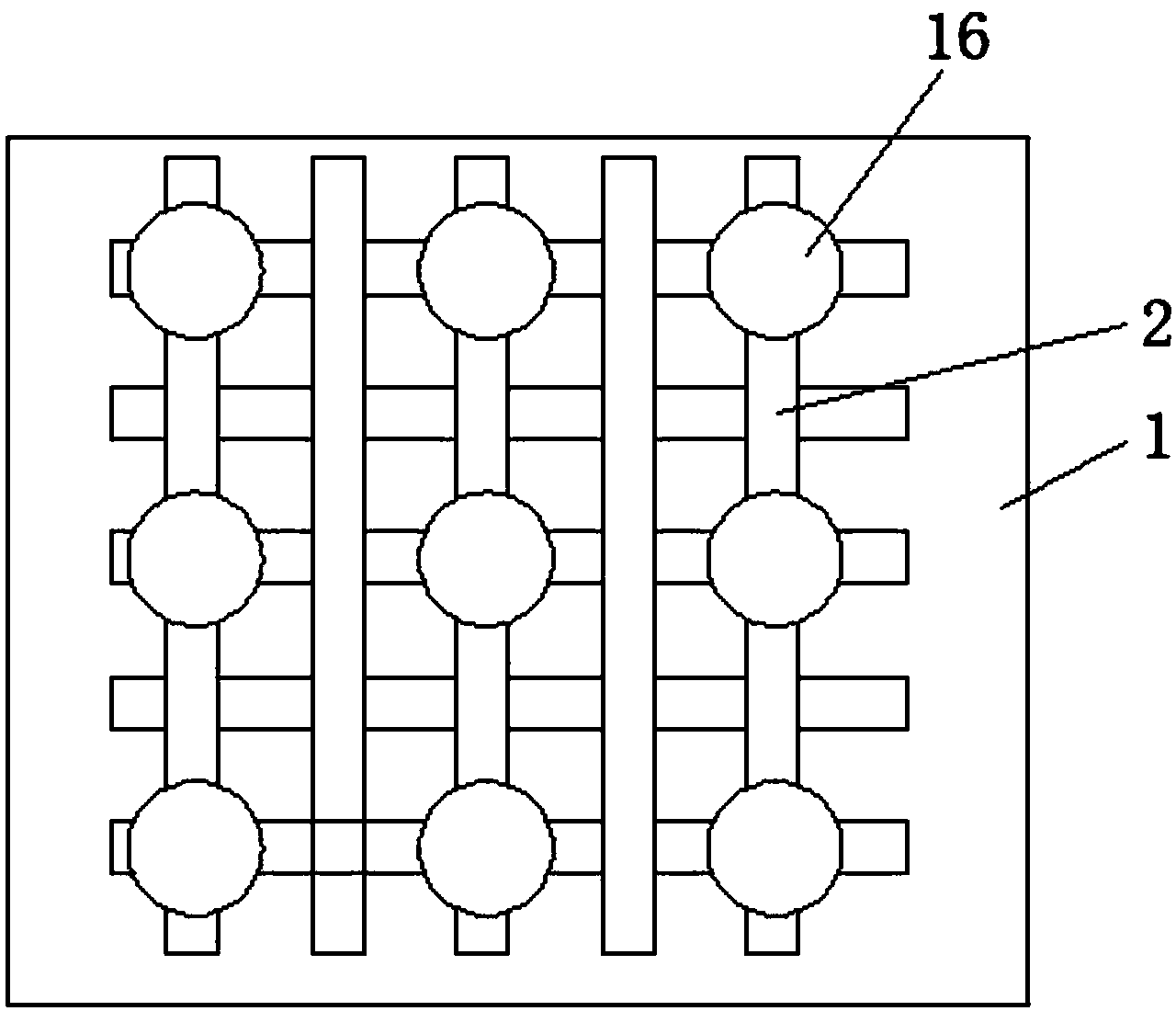

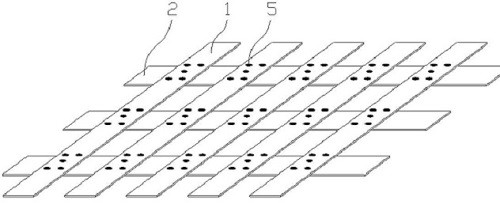

图3为本发明的玻纤布与土工格栅复合结构示意图。

  图例说明:
  玻纤布1、土工格栅2、支撑平台3、沥青滴点装置4、快速表面冷却装置5、滚压装置6、保护膜出料装置7、复合材料收卷装置8、沥青滴头9、切断阀10、保温箱11、电热丝12、加热箱13、压板14、液压缸15、沥青点16。

实用新型

1 实用新型名称:一种高强度聚酯土工格栅
申请号:CN202322262056.1
公开号:CN220266214U
授权公告日:2023.12.29
专利权人:泸州胜扬新材料有限公司
  本申请属于土工格栅技术领域,公开了一种高强度聚酯土工格栅,包括相互连接的纵向条带和横向条带,所述纵向条带与横向条带之间的连接节点处均贯穿设置有连接孔,所述连接孔内设置有用于连接纵向条带与横向条带的注塑连接柱,所述注塑连接柱两端均设置有连接压头。本申请中,注塑连接柱与两端的连接压头配合,充分提高了纵向条带和横向条带的连接节点处的连接作用,有利于延长土工格栅的使用寿命,增强了土工格栅的路基加筋效果。

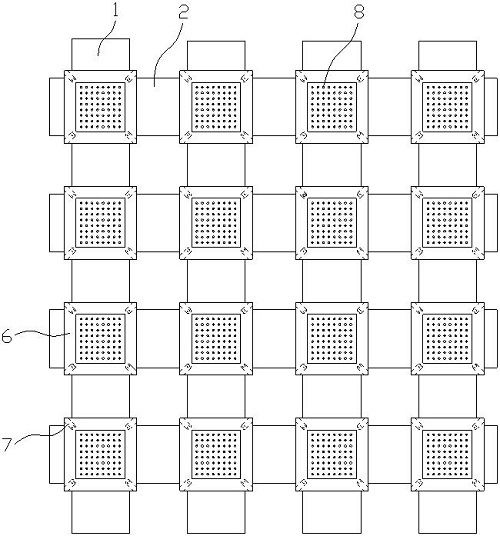

图1是本实用新型实施例1的整体结构示意图;

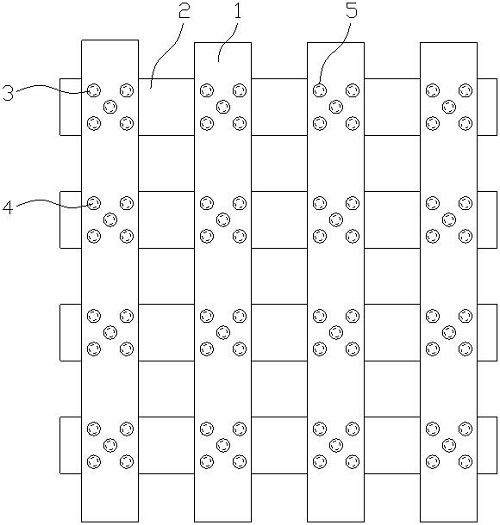

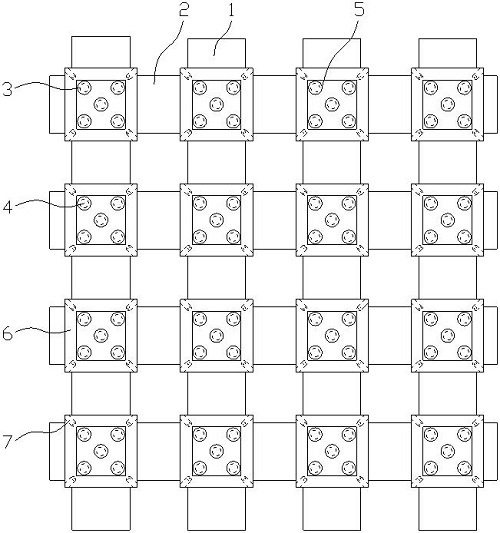

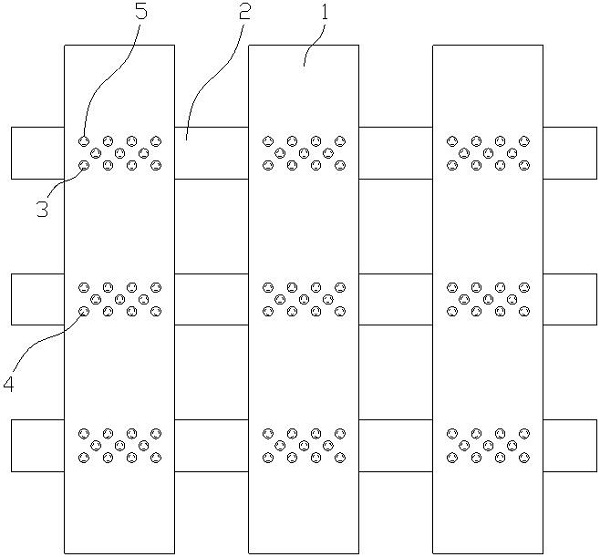

图2是本实用新型实施例1的平面结构示意图;

图3是本实用新型实施例2的平面结构示意图;

图4是本实用新型实施例3的平面结构示意图;

图5是本实用新型实施例4的平面结构示意图;

图6是本实用新型实施例5的平面结构示意图。
  图例说明:
  1、纵向条带;2、横向条带;3、连接孔;4、注塑连接柱;5、连接压头;6、环形加强片;7、辅助加强带;8、压印连接点。

2 实用新型名称:一种增强型路基用玻璃纤维土工格栅
申请号:CN202321444303.3
公开号:CN220246587U
授权公告日:2023.12.26
专利权人:海宁振阳纺织复合材料有限公司
  本实用新型公开了一种增强型路基用玻璃纤维土工格栅,包括横向格栅和纵向格栅,横向格栅和纵向格栅交叉固定连接,横向格栅一端固定连接有第一连接块,第一连接块上固定连接有若干连接柱,连接柱两侧对称开设有卡槽,横向格栅远离第一连接块的一端固定连接有第二连接块,第二连接块上开设有若干连接槽,连接槽内壁对称开设有弹簧槽,弹簧槽内设置有弹簧,弹簧一端和第二连接块固定连接,弹簧另一端固定连接有卡块,本实用新型结构合理,解决了相邻两块土工格栅之间利用铁丝等进行连接导致连接不牢固等问题。

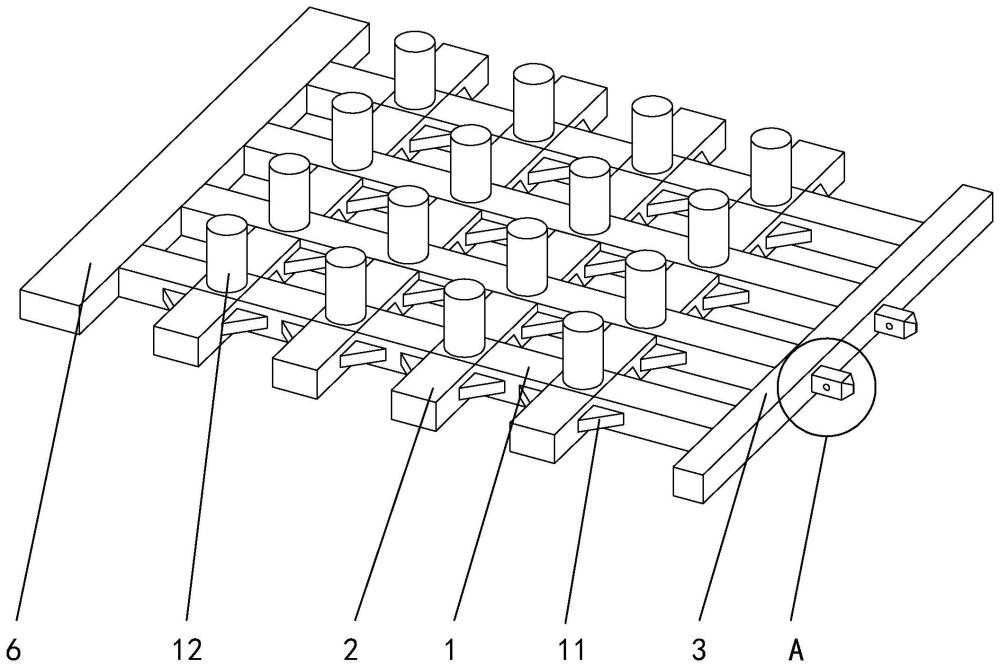

图1为实施例的结构示意图;

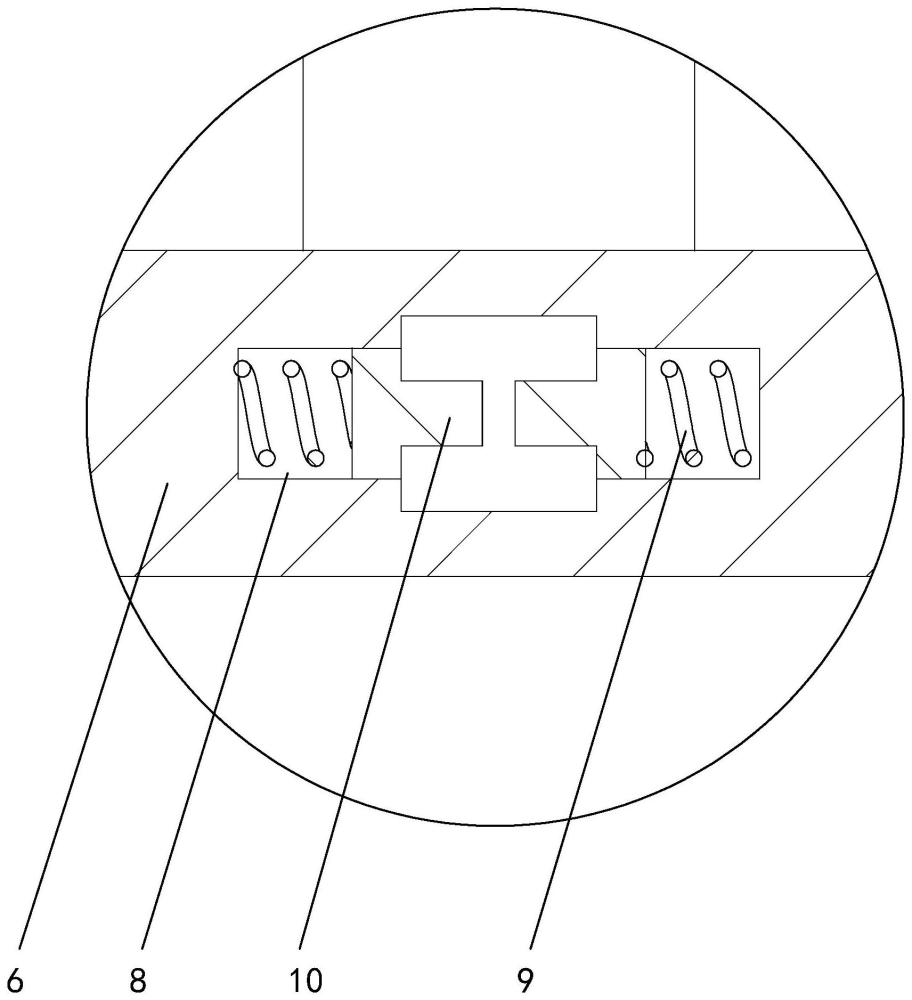

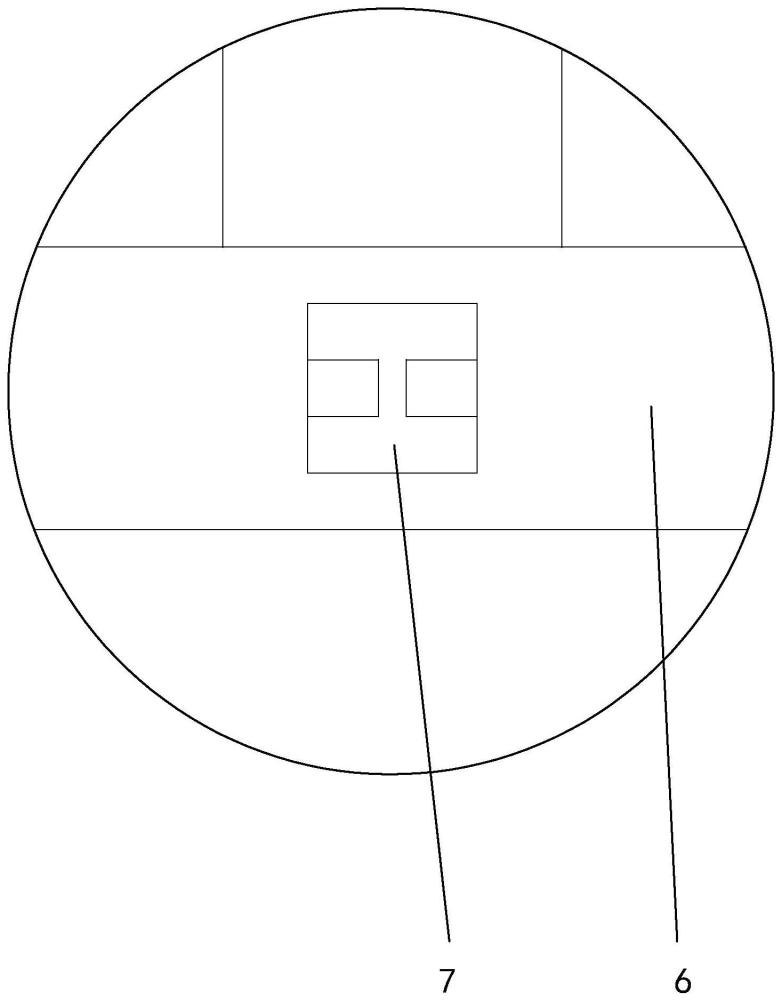

图2为实施例用于展示弹簧槽内的结构示意图;

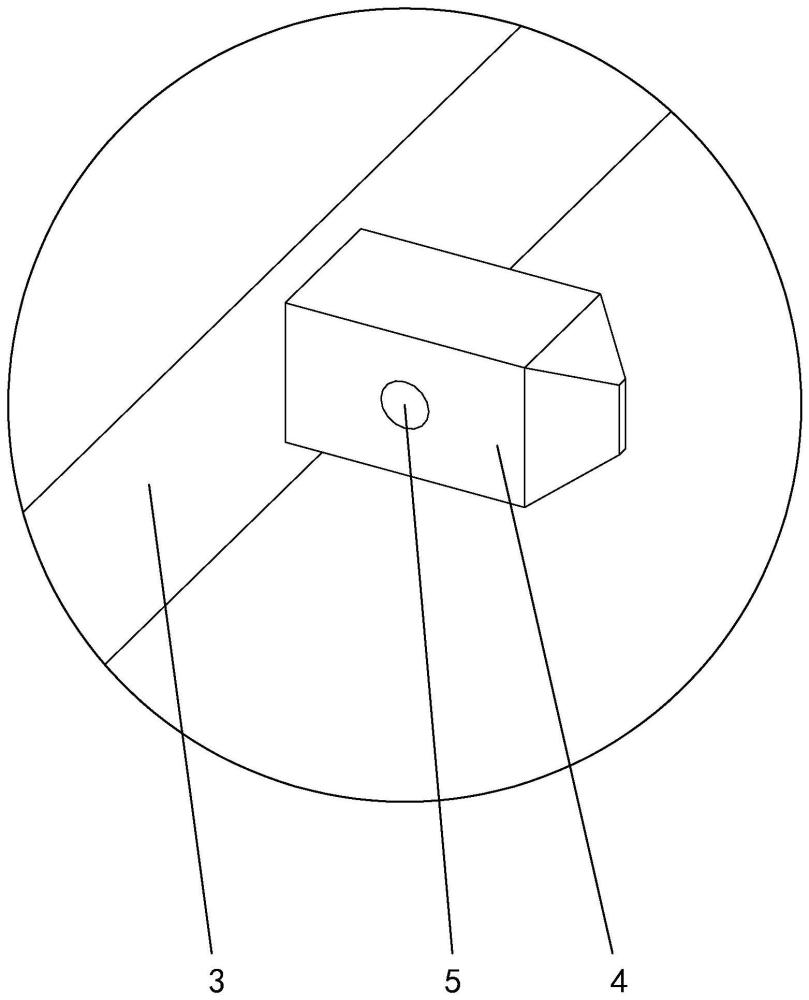

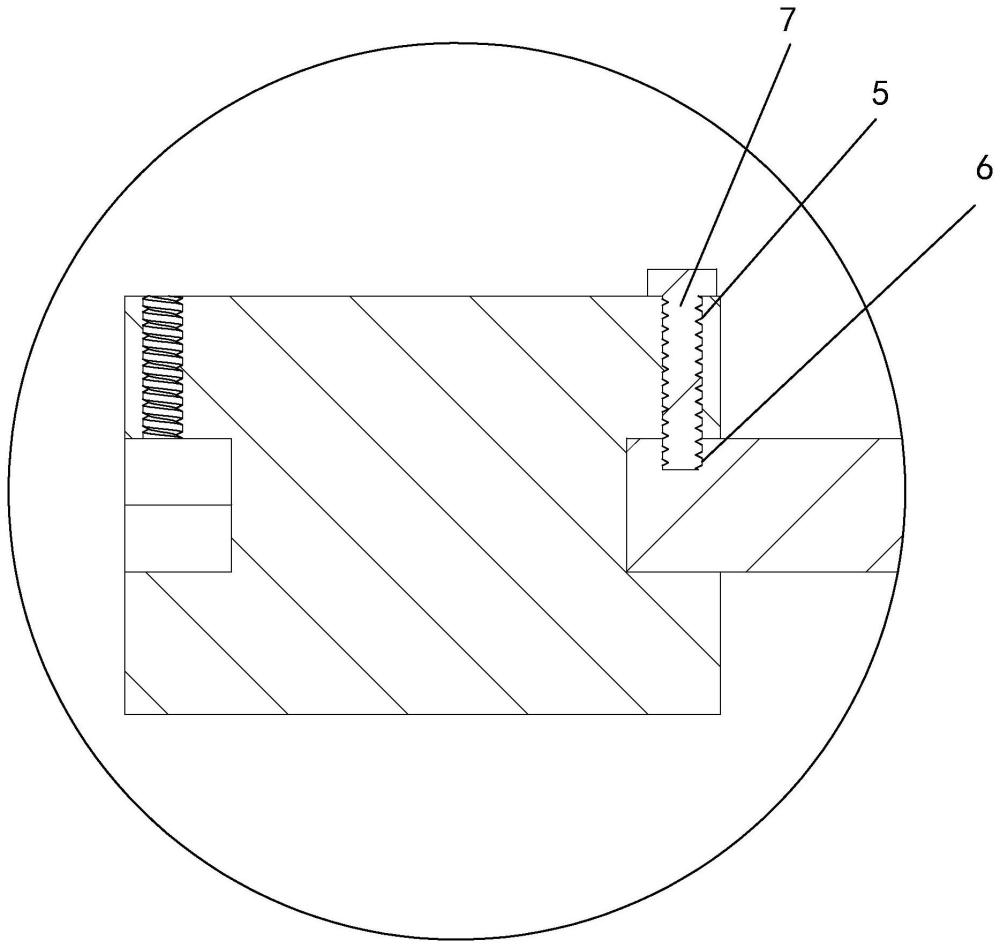

图3为实施例用于展示图1中A的放大示意图;

图4为实施例用于展示连接槽的位置示意图。
  图例说明:
  1、横向格栅;2、纵向格栅;3、第一连接块;4、连接柱;5、卡槽;6、第二连接块;7、连接槽;8、弹簧槽;9、弹簧;10、卡块;11、加强筋;12、固定柱。

3 实用新型名称:一种用于软土地基处理的筋箍再生粗骨料桩
申请号:CN202321534816.3
公开号:CN220246887U
授权公告日:2023.12.26
专利权人:湖南大学; 湖南沿湖建设工程有限公司
  本申请实施例的目的是提供一种用于软土地基处理的筋箍再生粗骨料桩,通过设置聚乙烯纤维劲芯的内层、建筑固废粗骨料的填充层和土工格栅套筒的外层,通过聚乙烯纤维劲芯增加桩体的抗弯、抗剪性能;利用土工格套筒对内部的建筑固废粗骨料形成良好的约束,限制所述建筑固废粗骨料的侧向变形,避免桩体的鼓胀变形。

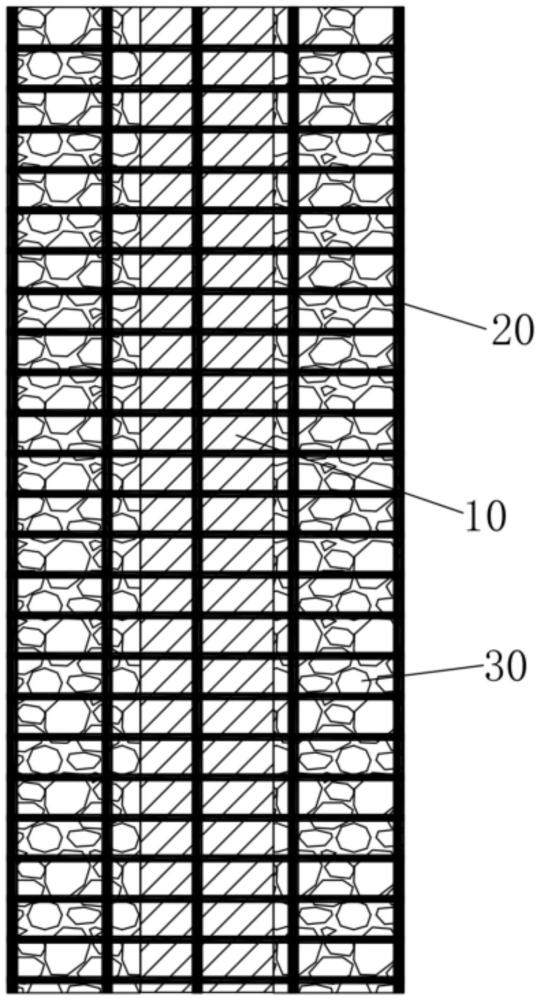

图1是本申请提供的一种用于软土地基处理的筋箍再生粗骨料桩的结构示意图;

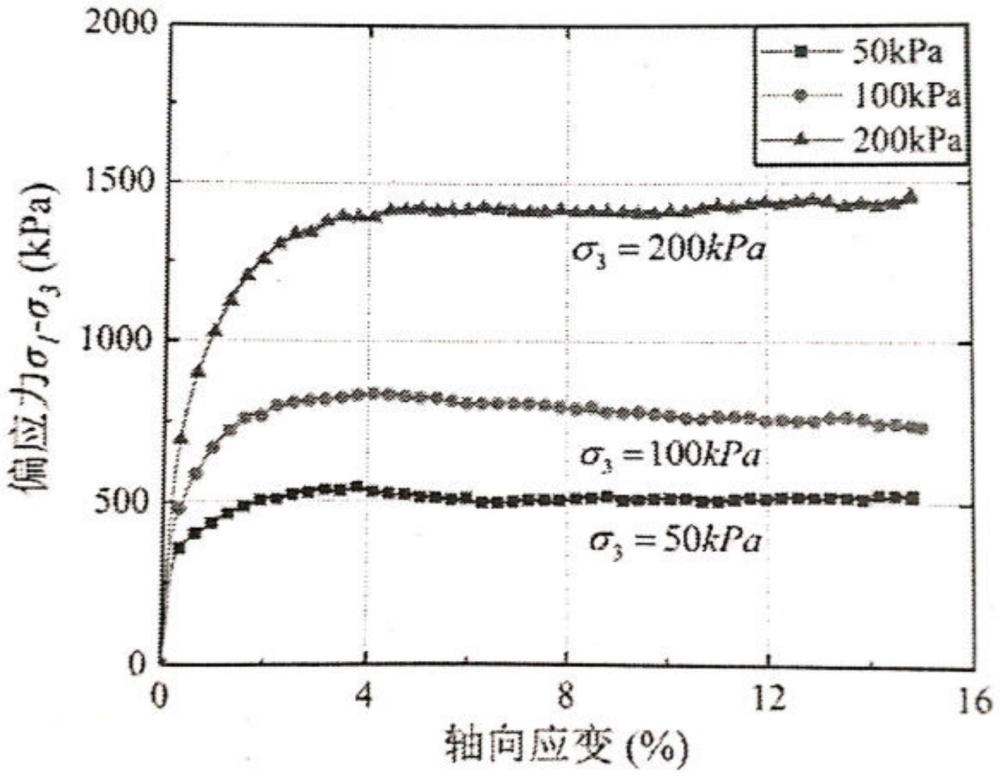

图2图2为石砂比为1.8的再生骨料的偏应力-轴向应变曲线;

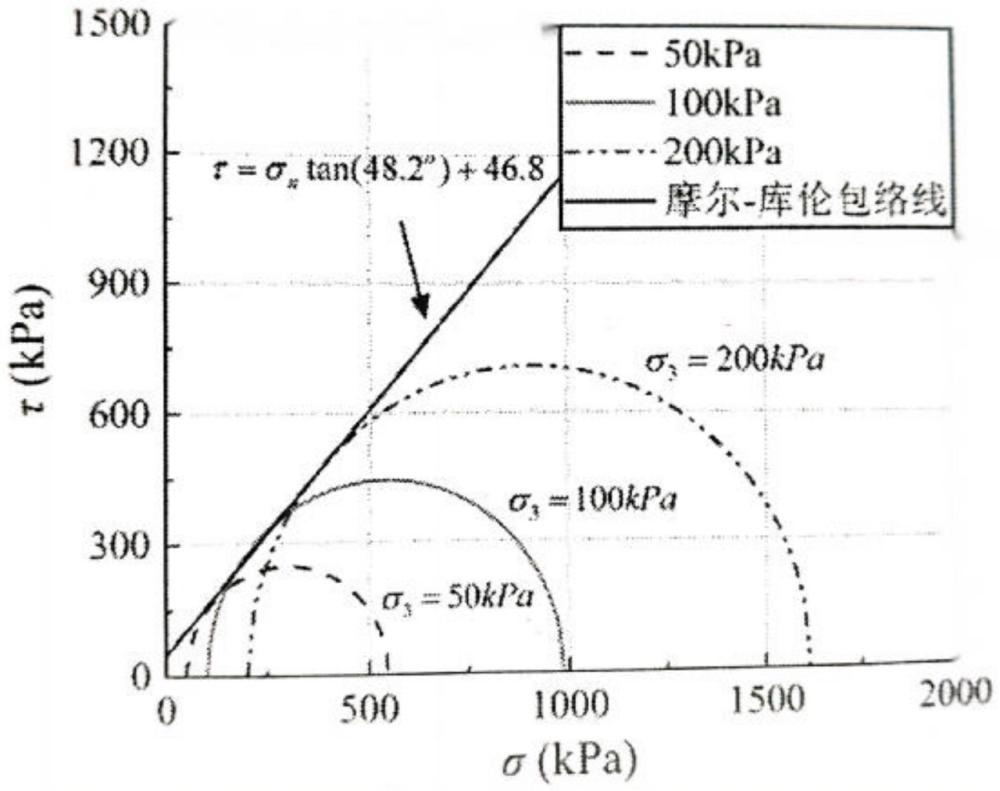

图3为石砂比为1.8的摩尔库伦包络线。

4 实用新型名称:一种双T型立体钢塑土工格栅
申请号:CN202321086167.5
公开号:CN220225232U
授权公告日:2023.12.22
专利权人:海宁振阳纺织复合材料有限公司
  本实用新型公开了一种双T型立体钢塑土工格栅,包括横向格栅和纵向格栅,横向格栅和纵向格栅交叉固定连接,横向格栅和纵向格栅的横截面均为双T型,横向格栅和纵向格栅两端分别设置有连接块,连接块呈方形,连接块四个面均开设有连接槽,连接块位于连接槽上方的位置开设有第一螺纹孔,横格栅和纵向格栅两端开设有第二螺纹孔,第一螺纹孔和第二螺纹孔内螺纹连接有第一螺钉,本实用新型结构合理,解决现有土工格栅不便运输和强度不够的问题。

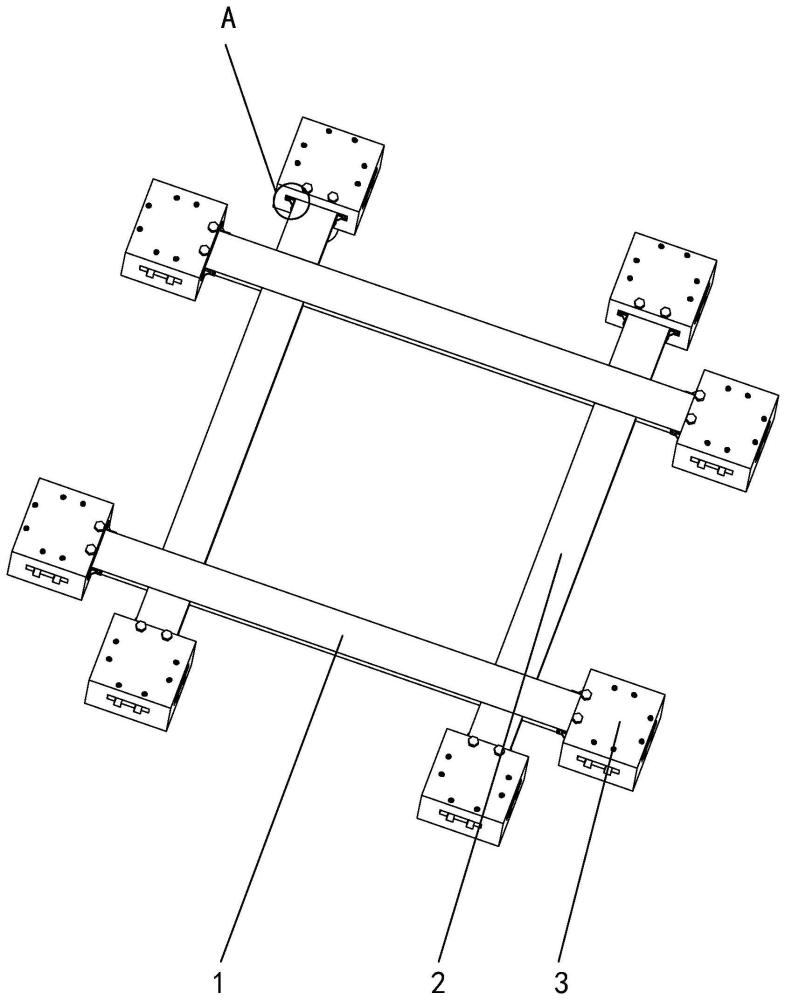

图1为实施例的结构示意图;

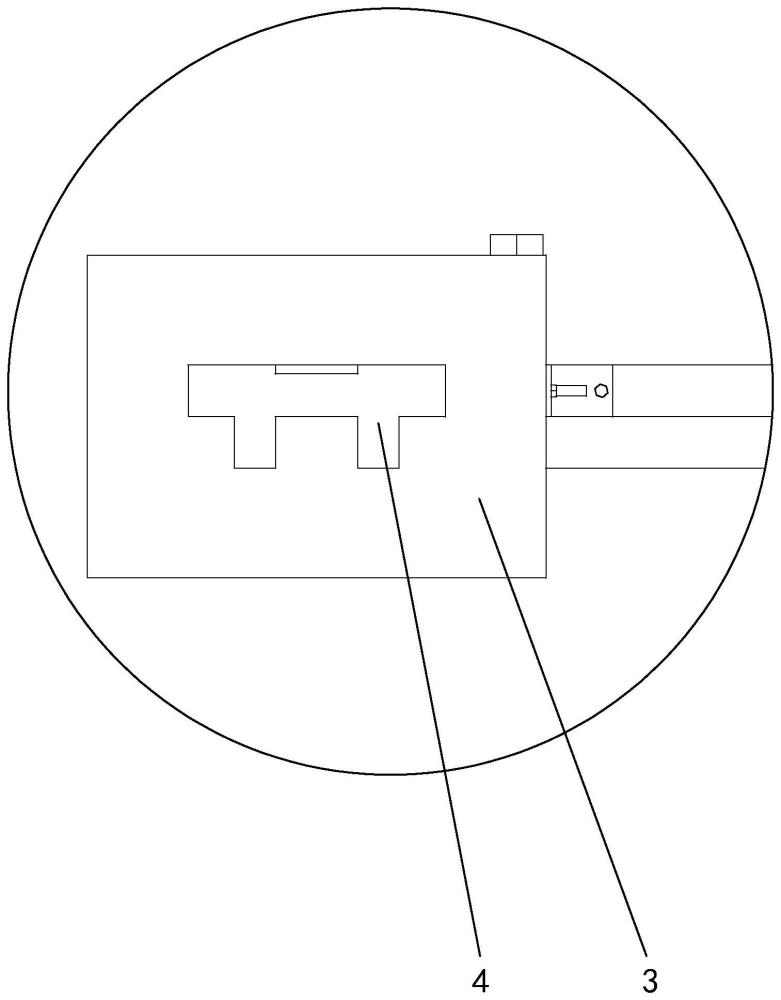

图2为实施例用于展示连接槽的位置示意图;

图3为实施例用于展示格栅与连接块的连接方式示意图;

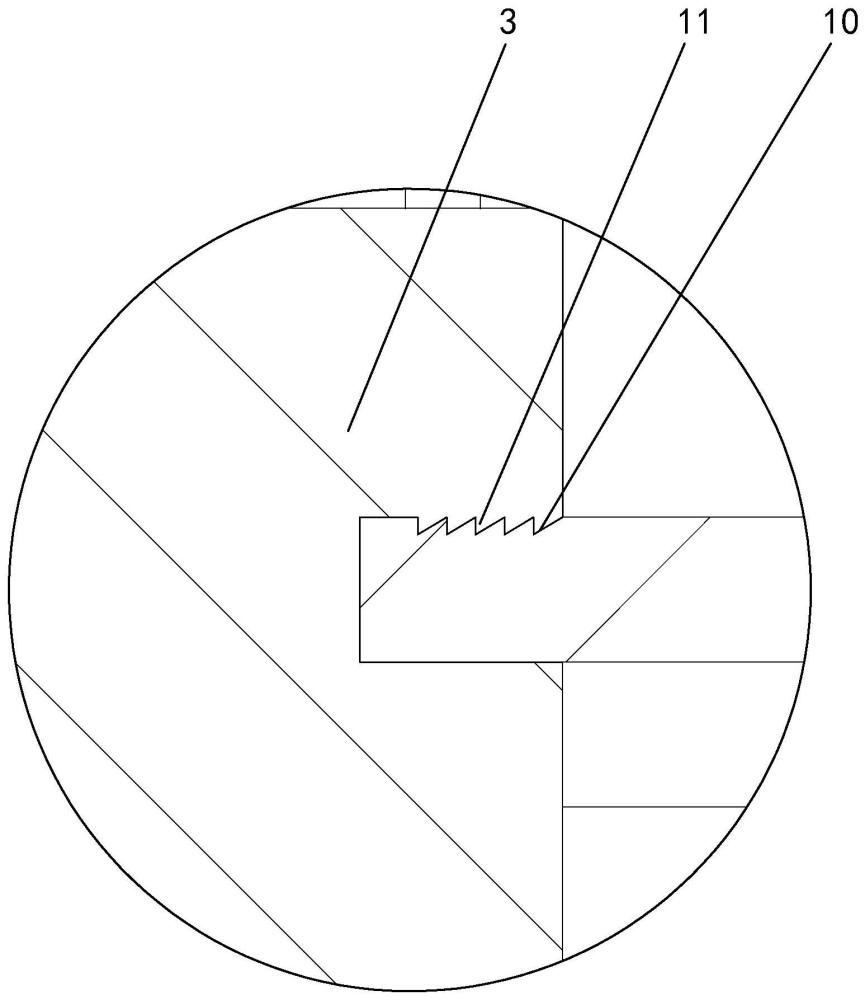

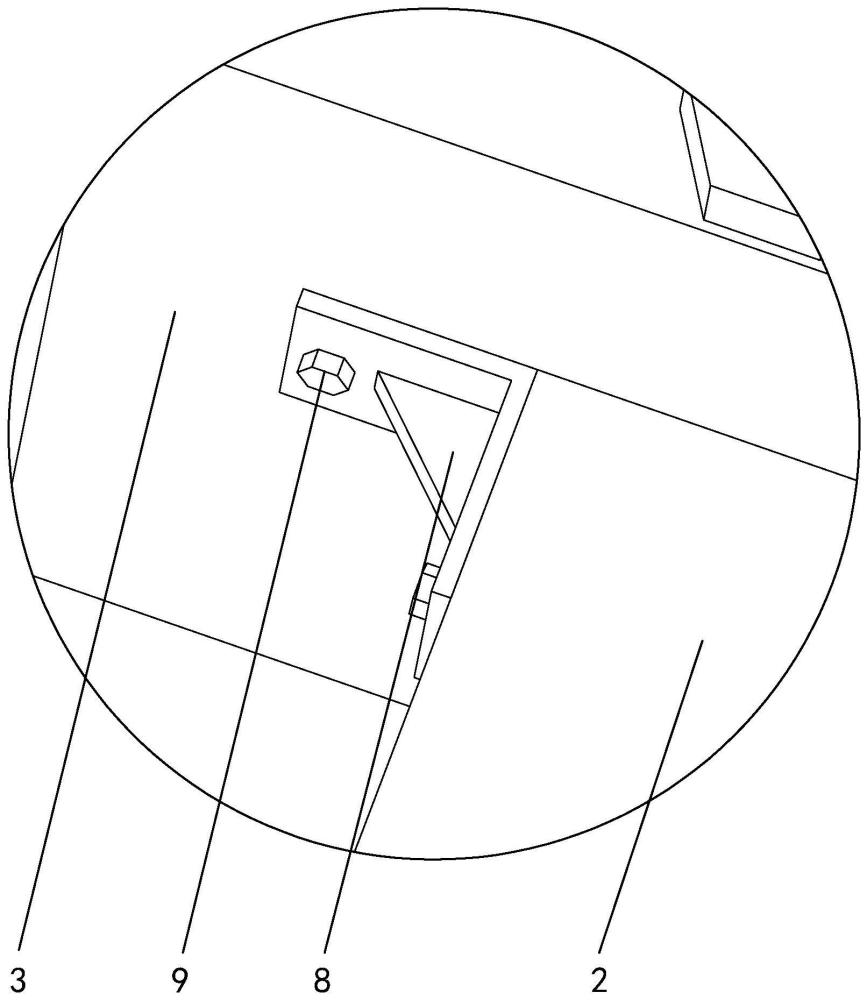

图4为实施例用于展示限位槽和倒钩的结构示意图;

图5为实施例用于展示加强筋的装配示意图;

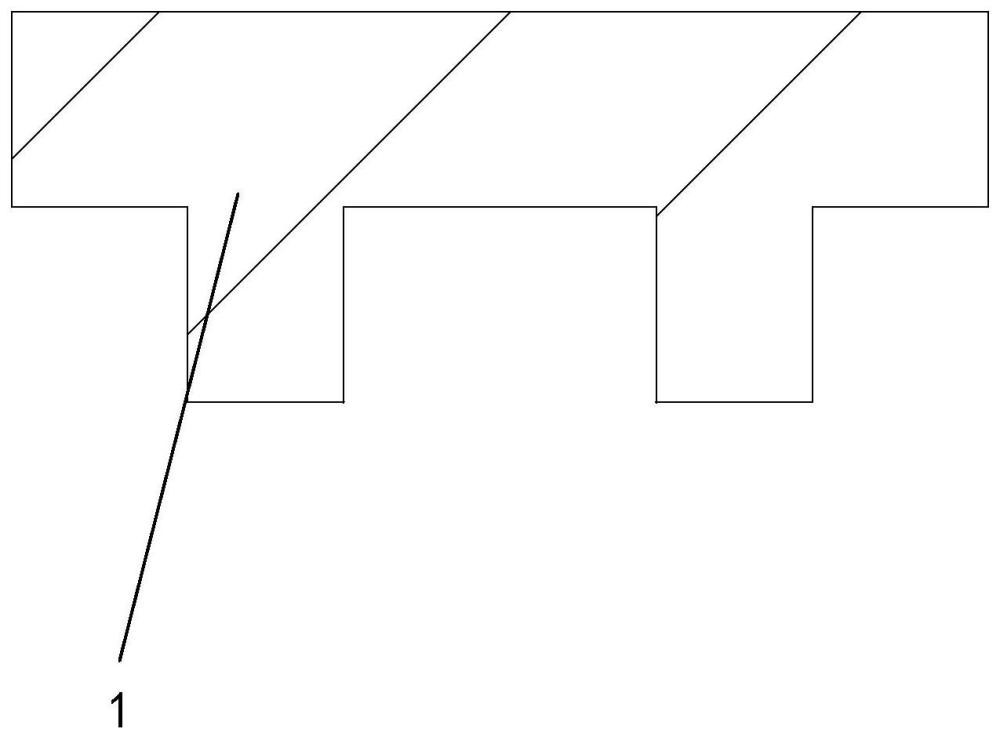

图6为实施例用于展示横向格栅和纵向格栅的截面图。

  图例说明:
  1、横向格栅;2、纵向格栅;3、连接块;4、连接槽;5、第一螺纹孔;6、第二螺纹孔;7、第一螺钉;8、加强筋;9、第二螺钉;10、限位槽;11、倒钩。

5 实用新型名称:一种基于碎石和钢管桩的护岸结构
申请号:CN202320798176.0
公开号:CN220117111U
授权公告日:2023.12.01
专利权人:长江勘测规划设计研究有限责任公司
  本实用新型涉及护岸结构技术领域,具体涉及一种基于碎石和钢管桩的护岸结构,包括沿边坡长度方向设置的多个独立的护岸单元,所述护岸单元包括部分埋入地下的多个支撑杆、与支撑杆连接的多片钢筋网,多片所述钢筋网围合形成钢筋笼,所述钢筋笼内设置有被土工格栅包裹的碎石。该包护岸结构括多个独立的护岸单元,当岸坡某一处出现大变形滑移时,仅对该处的护岸单元产生较大影响,其余的护岸单元仍然能够发挥护岸效果。

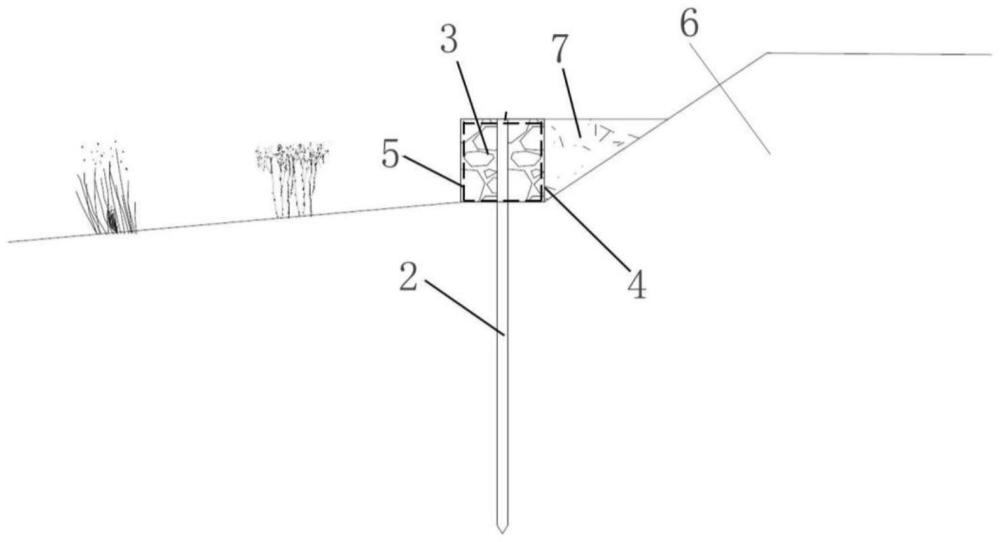

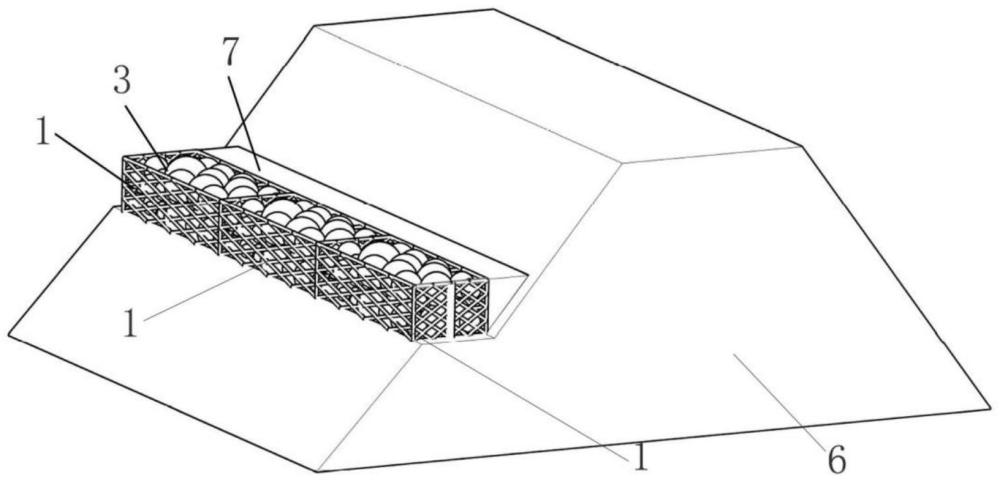

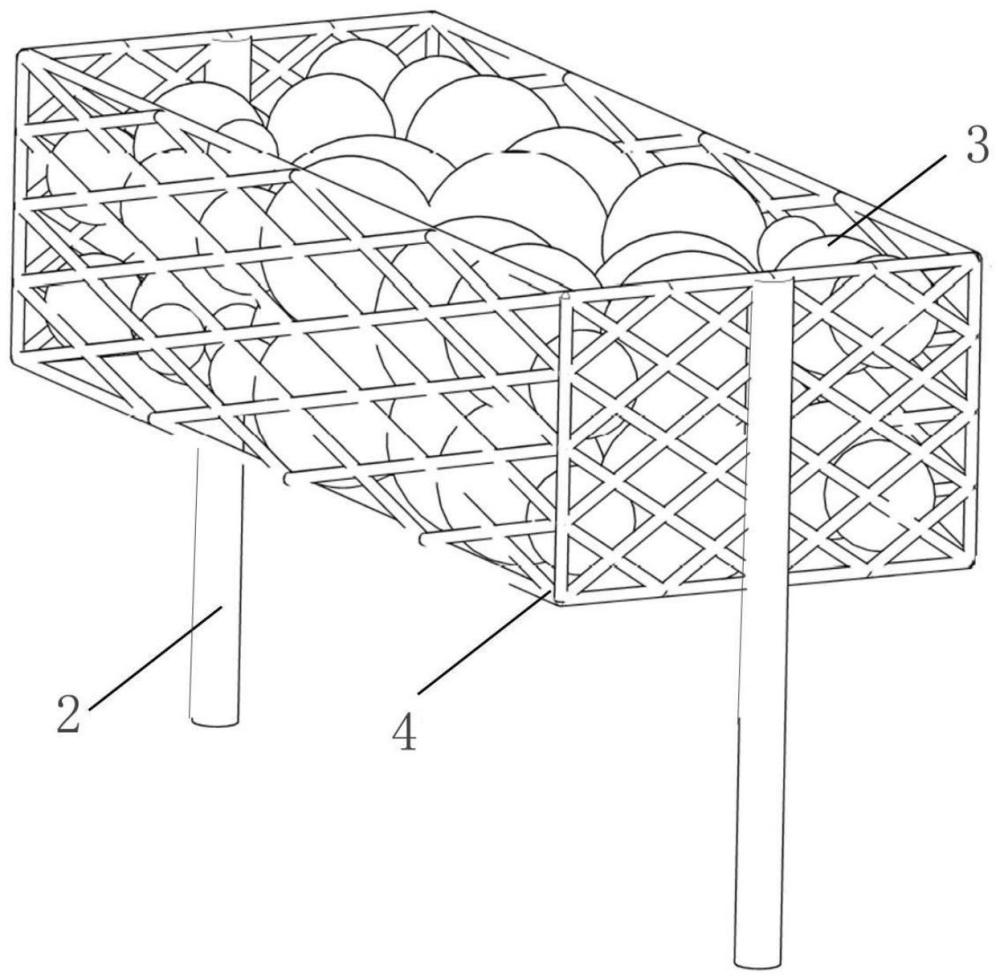

图1为实施例1中护岸结构的结构示意图;

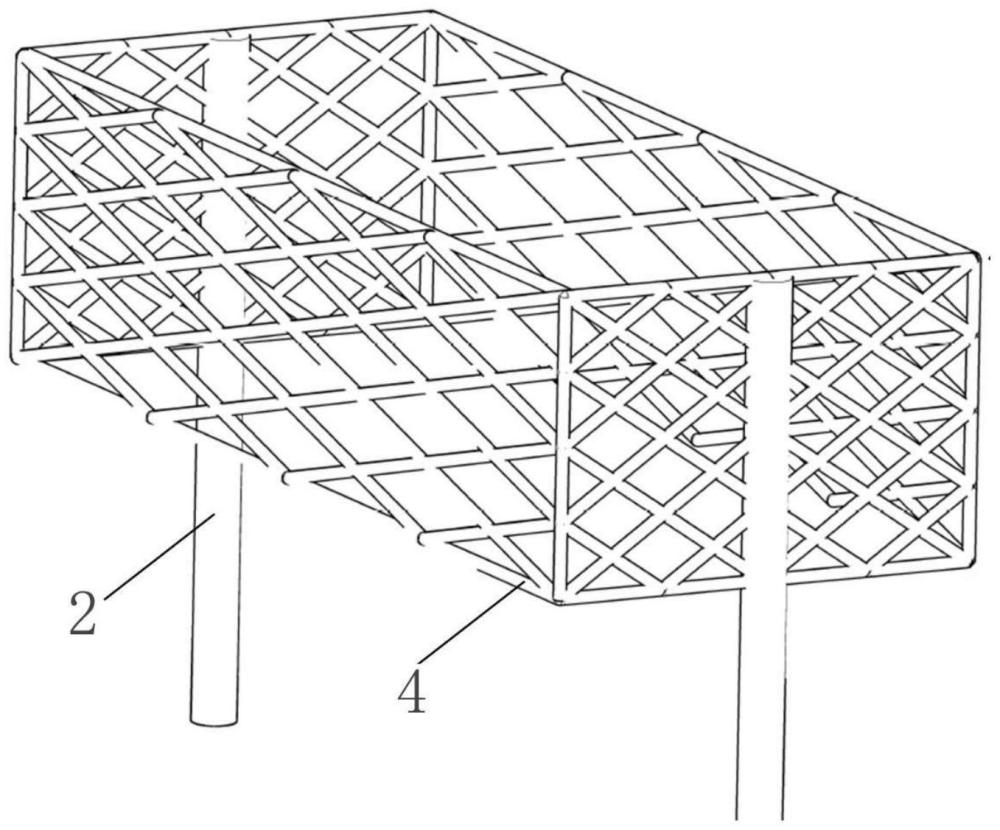

图2为实施例1中钢管和钢筋笼的结构示意图;

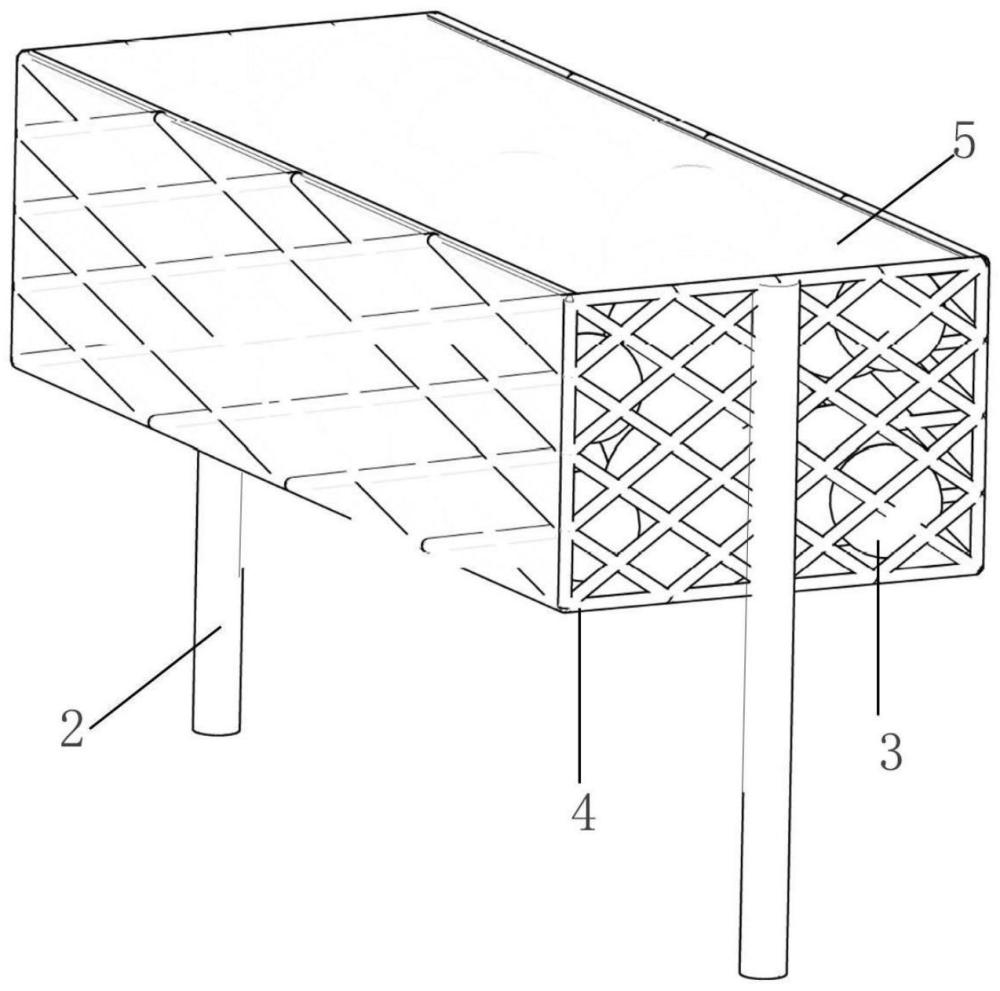

图3为实施例1中护钢管、钢筋笼以及碎石的结构示意图;

图4为实施例1中护岸单元的结构示意图;

图5为实施例2中护岸结构的结构示意图。

  图例说明:
  1-护岸单元;2-钢管;3-碎石;4-钢筋网;5-土工格栅;6-边坡;7-土方。

——摘录自“国家知识产权局网站”

审核:许喜娟
整理、编辑:程凤娟
