为适应工程对土工膜性能的需求，拓展土工膜的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用，增进技术人员对土工膜产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2024年1月份协会会员单位授权的土工膜相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1.发明专利名称：一种土工膜拉伸渗透试验装置
申请号：CN201710966522.0 公开号：CN107607403B 授权公告日：2024.01.26 专利权人：中国科学院武汉岩土力学研究所 本发明涉及一种土工膜拉伸渗透试验装置，包括：框型支架、第一加载部件、第一渗透板、第一透水石、第一压力体积控制器、土工膜夹具、第二加载部件、第二渗透板、第二透水石、第二压力体积控制器；第一加载部件设置在框型支架的顶部；第一渗透板固定在第一加载部件的输出端；第一透水石固定在第一凹槽内；第一压力体积控制器通过第一导管与第一导排孔连通；土工膜夹具设置在框型支架的中部，位于第一透水石下方。第二加载部件设置在框型支架的底部；第二渗透板固定在第二加载部件的输出端；第二透水石固定在第二凹槽内；第二压力体积控制器通过第二导管与第二导排孔连通。该土工膜拉伸渗透试验装置能连续测量土工膜在拉伸过程中的渗透系数。
图1
图例说明：

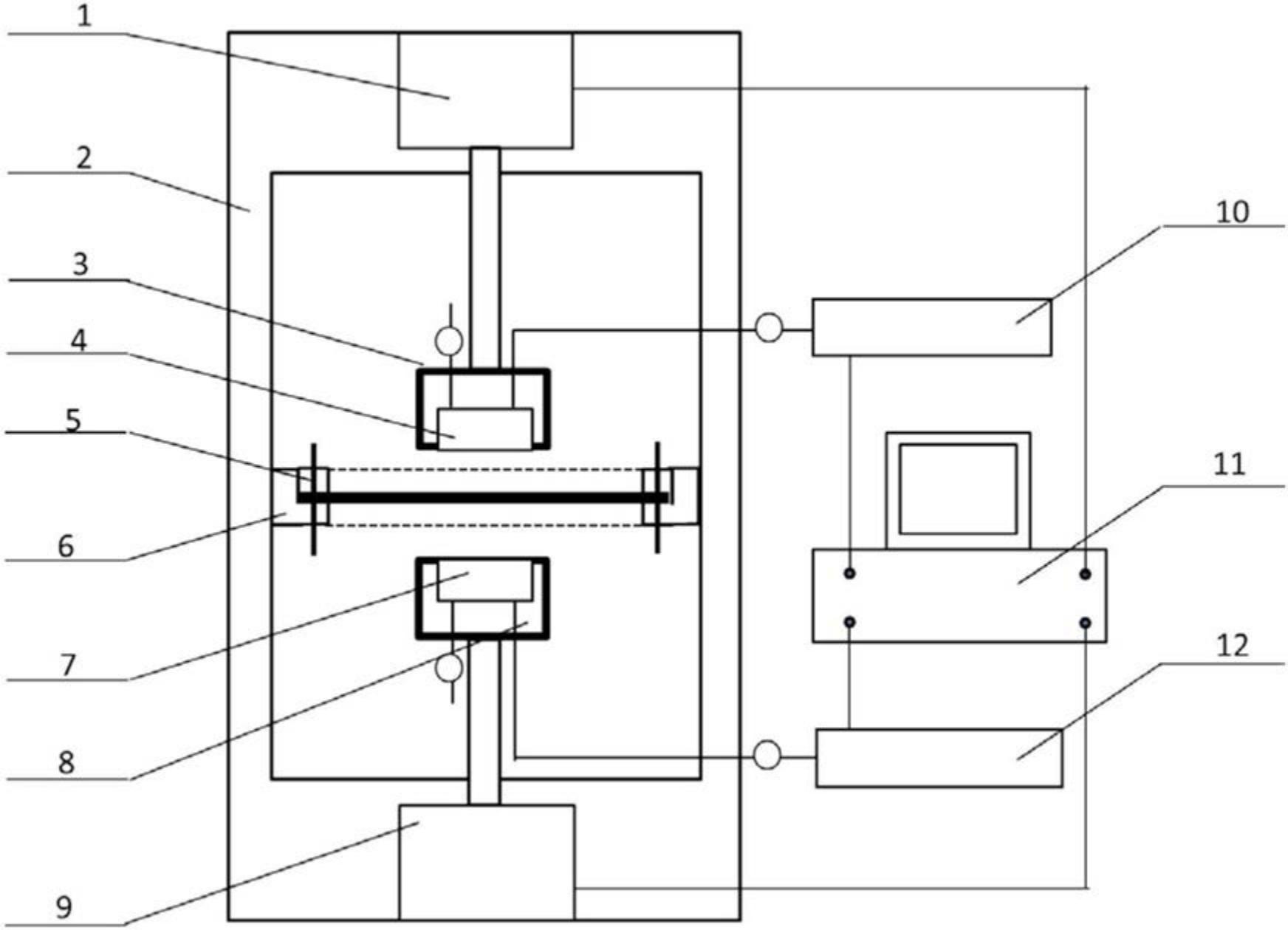

图1为本发明实施例提供的土工膜拉伸渗透试验装置的结构示意图。
实用新型
1.实用新型名称：一种抗穿刺强的双糙面土工膜
申请号：CN202321071272.1 公开号：CN220298005U 授权公告日：2024.01.05 专利权人：云南展鹏土工材料制造有限公司 本实用新型公开了一种抗穿刺强的双糙面土工膜，包括土工膜本体，所述土工膜本体包括上糙面层、上土工格栅、沥青层、无纺布层、聚氯乙烯层、膜体、下土工格栅、针刺纤维层和下糙面层，所述上糙面层的底面与上土工格栅固定连接，所述上土工格栅的底面与沥青层固定连接，所述沥青层的底面与无纺布层固定连接，所述无纺布层的底面与聚氯乙烯层固定连接，本装置通过上糙面层、下糙面层、上凸点和下凸点的配合，可以大幅提升土工膜本体接触面的摩擦系数，上土工格栅、沥青层、无纺布层、聚氯乙烯层、膜体、下土工格栅和针刺纤维层的配合，可以大幅提升土工膜本体的抗拉伸、耐腐蚀、耐低温、抗冻和抗穿刺效果，从而大幅增加了设备的实用性。
图1

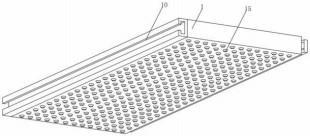

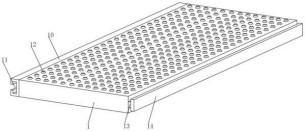

 图2  图3  图4 图1为抗穿刺强的双糙面土工膜的立体结构示意图。 图2为抗穿刺强的双糙面土工膜的仰视图。 图3为抗穿刺强的双糙面土工膜中土工膜本体的正剖图。 图4为抗穿刺强的双糙面土工膜中图3中A处局部放大的结构示意图。 图例说明： 1、土工膜本体；2、上糙面层；3、上土工格栅；4、沥青层；5、无纺布层；6、聚氯乙烯层；7、膜体；8、下土工格栅；9、针刺纤维层；10、限位块；11、凹槽；12、上凸点；13、连接板；14、稳定板；15、下凸点；16、下糙面层。 2.实用新型名称：一种土工膜与防渗墙连接设备 申请号：CN202321412308.8 公开号：CN220318452U 授权公告日：2024.01.09 专利权人：山东天仁新材料有限公司 本实用新型公开了一种土工膜与防渗墙连接设备，包括底座，底座的顶部有固定装置，底座的一端有两侧分别有容腔一，两个容腔一的中间有容腔二，两个容腔一的内部两端分别有滑槽一，两个滑槽一的中间分别滑动连接拉伸装置，每组拉伸装置的底部分别有紧固装置，容腔二的内部有齿轮二，连接轴的一端有齿轮二，另一端穿过底座与转动块有。本实用新型设置可移动的固定装置，从而能够有效将膨胀螺栓在防渗墙内部固定，有效的解决了连接设备左右偏移重心不稳的问题，通过拉伸装置和紧固装置的配合，完成对土工膜横向的拉伸和固定，有橡胶垫圈，有效防止雨水通过膨胀螺栓孔渗透进土工膜内部，降低了工作人员拉伸的工作量，还减少了施工成本。
图1

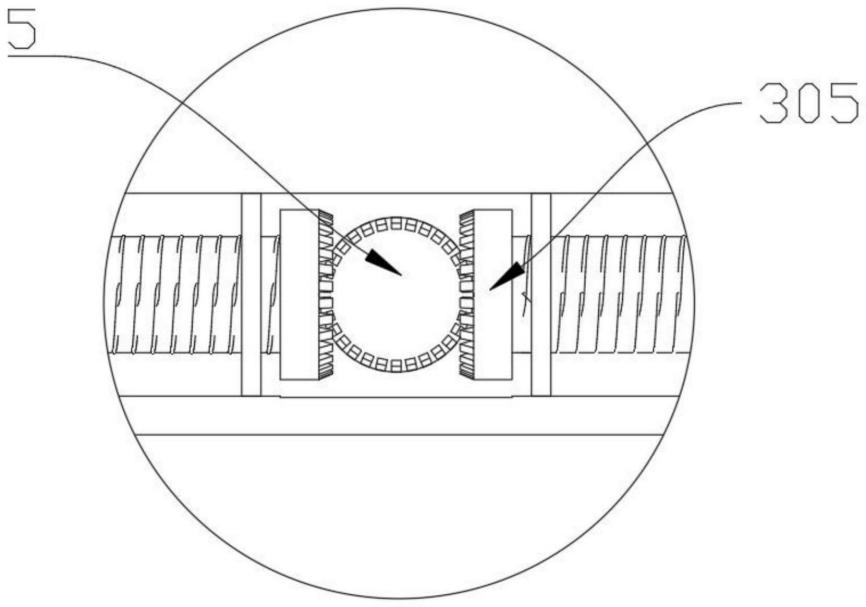

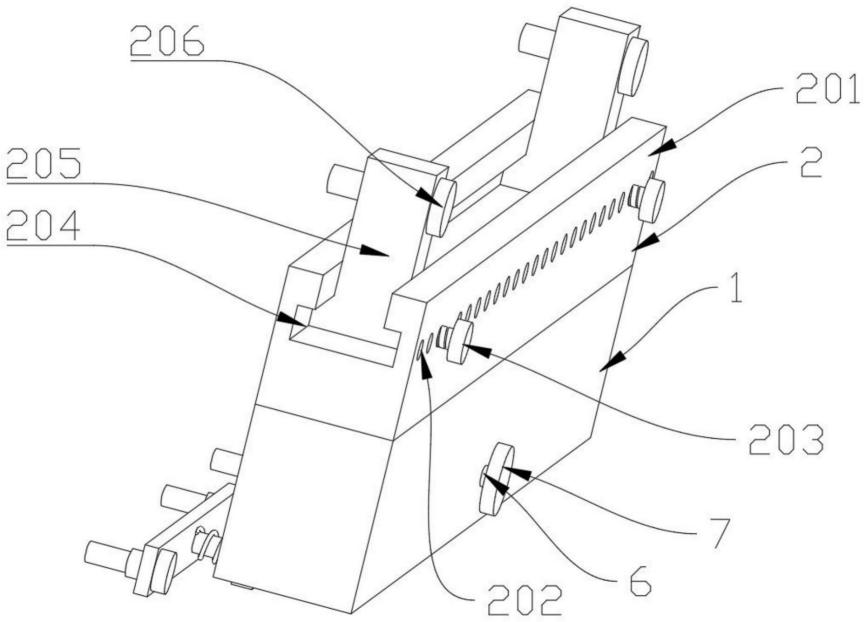

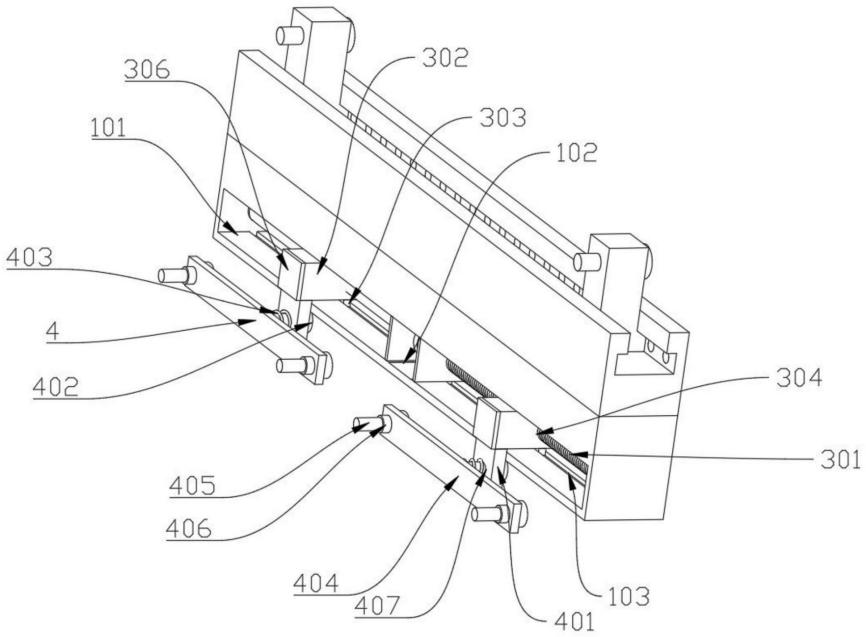

 图2  图3 图1是本实用新型的立体图1。 图2是本实用新型的立体图2。 图3是图2中容腔二内部的放大图。 图例说明： 1、底座；101、容腔一；102、容腔二；103、滑槽一；2、固定装 置；201、固定架；202、螺纹孔一；203、螺栓一；204、滑槽二；205、T形 块；206、膨胀螺栓一；3、拉伸装置；301、螺纹杆；302、移动块；303、滑 块；304、螺纹孔二；305、齿轮一；306、胶层；4、紧固装置；401、连接块；402、螺栓二；403、弹簧；404、固定板；405、膨胀螺栓二；406、橡胶 垫圈；407、螺纹孔三；5、齿轮二；6、连接轴；7、转动块。 3.实用新型名称：一种高抗渗透性复合土工膜 申请号：CN202322263377.3 公开号：CN220390604U 授权公告日：2024.01.26 专利权人：云南展鹏土工材料制造有限公司 本实用新型涉及复合土工膜技术领域，公开了一种高抗渗透性复合土工膜，所述土工膜基层的外部从上到下分别设置有第二防护层和第一防护层；所述土工膜基层的外部在第二防护层下方设置有第一防渗机构，且土工膜基层的外部在第二防护层的上方设置有第二防渗机构，所述第二防护层的上表面设置有耐磨层，所述第一防渗机构包括从上到下设置在土工膜基层上方的防水层和防渗层，所述防渗层的下方设置有阻燃层。通过第一防渗机构与第二防渗机构能够对复合土工膜主体中的土工膜基层进行双重防渗的目的，同时该第一防渗机构与第二防渗机构的内部均设置有隔热层、阻燃层和防紫外线层，使得该复合土工膜主体具有隔热阻燃以及防紫外线的性能。
图1

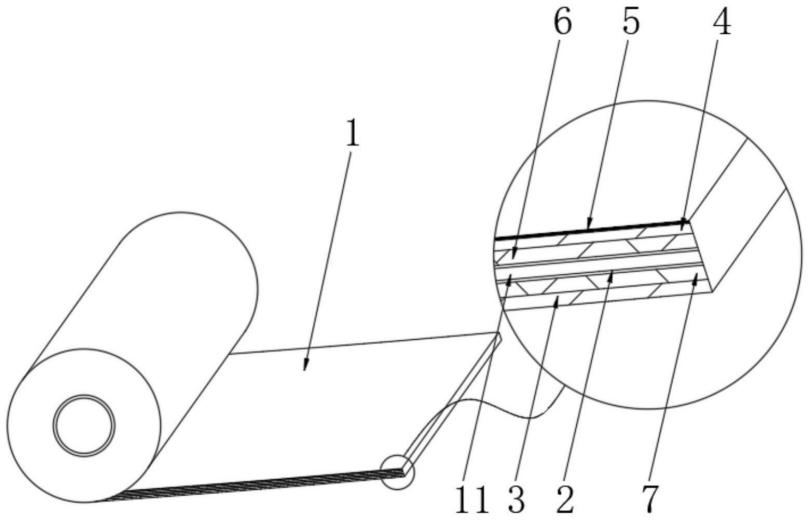

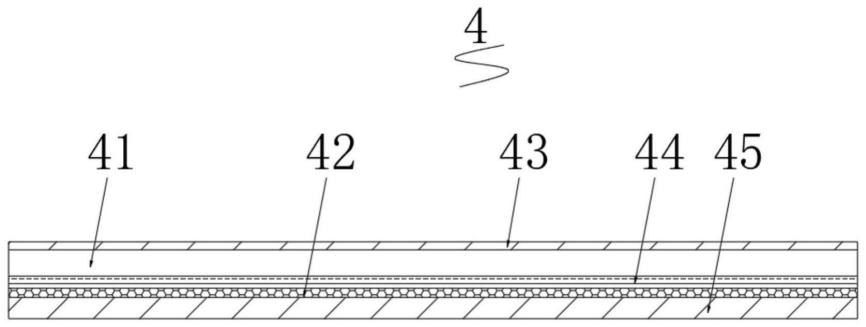

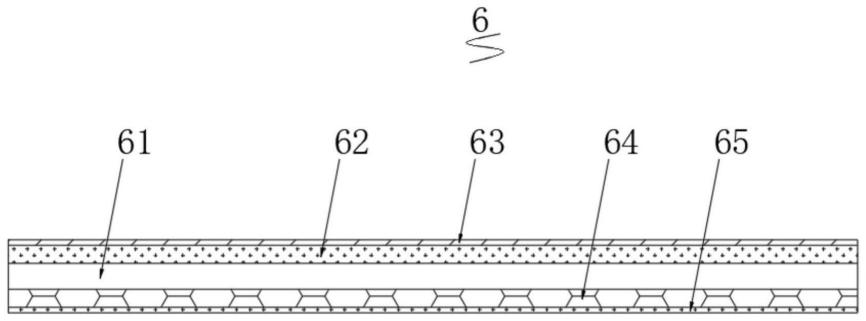

 图2  图3 图1为一种高抗渗透性复合土工膜的结构示意图； 图2为一种高抗渗透性复合土工膜中第一防渗机构的结构示意图； 图3为一种高抗渗透性复合土工膜中第二防护层的结构示意图。 图例说明： 1、复合土工膜主体；11、土工膜基层；2、防腐涂层；3、第一防护层；4、第二防护层；41、防刺穿层；42、缓冲层；43、第一抗拉层；44、涂 胶层；45、第二抗拉层；5、耐磨层；6、第一防渗机构；61、防紫外线层；62、防渗层；63、防水层；64、隔热层；65、阻燃层；7、第二防渗机构。 4.实用新型名称：一种填埋场提前封场的库区截洪沟 申请号：CN202321570968.9 公开号：CN220377460U 授权公告日：2024.01.23 专利权人：北京高能时代环境技术股份有限公司; 北京高能时代环境治理有限公司 本实用新型公开了一种填埋场提前封场的库区截洪沟，包括：回填结构、封场防渗层和截洪沟；回填结构设置在靠近库区边坡处，回填结构包括回填材料和包裹回填材料的土工膜；截洪沟部分置于回填结构内，封场防渗层覆盖在垃圾堆体的表面、回填结构的表面以及回填结构与截洪沟之间，封场防渗层与土工膜和库区原防渗膜焊接固定；封场防渗层的上方以及截洪沟的外侧设有封场覆盖土和排水系统，排水系统包括截洪沟侧面的排水滤层和穿过截洪沟的排水管。本实用新型通过在垃圾堆体上建设库区截洪沟，实现了填埋场封场系统的严格密封和库区与边坡地表水的顺利导排，避免了封场周边雨水积存倒灌至堆体和封场后边坡土体含水过饱和造成失稳、滑坡的风险。
图1

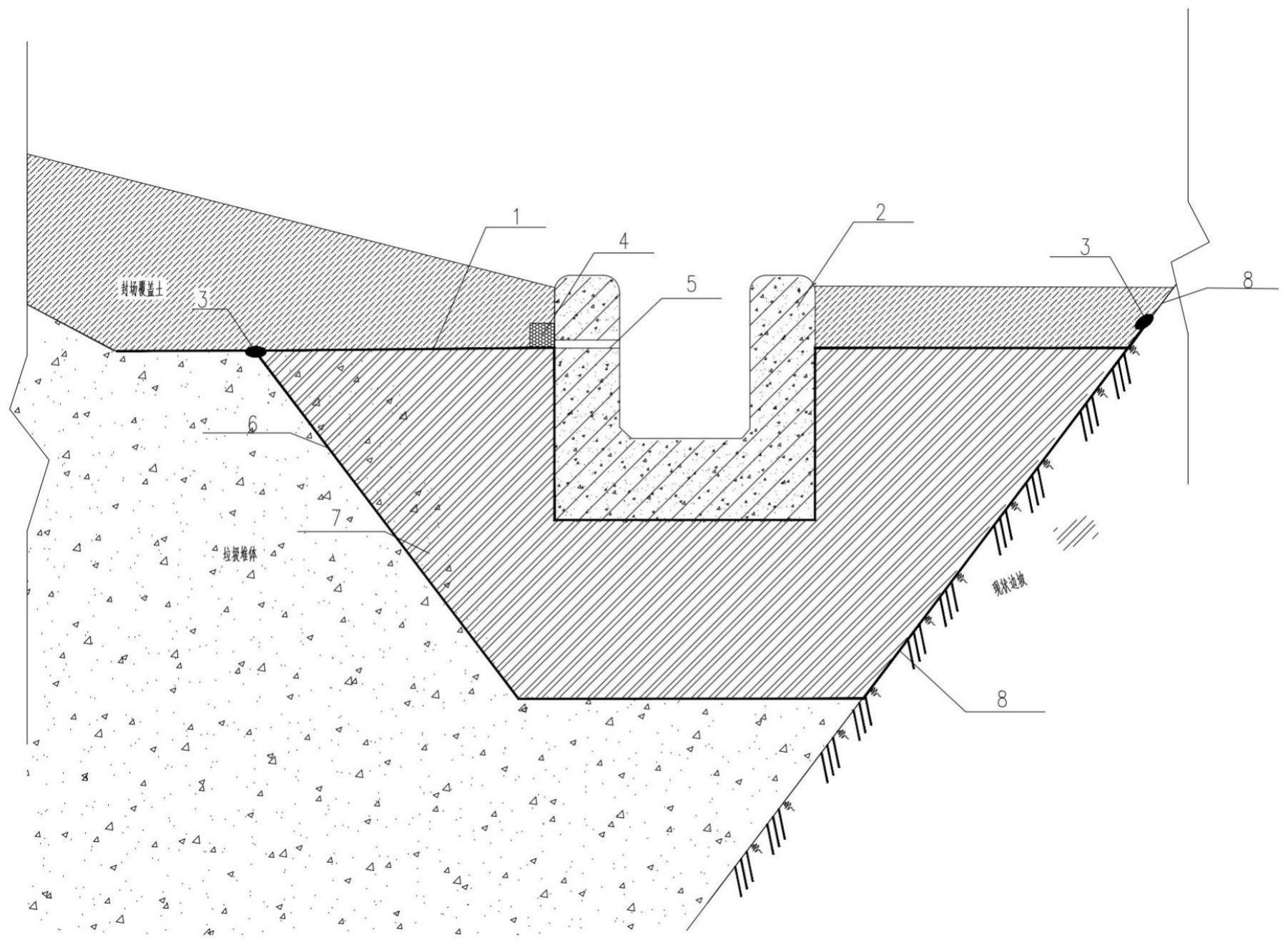

图1为本实用新型一种实施例公开的填埋场提前封场的库区截洪沟的结构示意图。 图例说明： 1、封场防渗层；2、截洪沟；3、焊接点；4、排水滤层；5、排水管；6、土 工膜；7、回填材料；8、库区原防渗膜。 5.实用新型名称：一种高抗渗透性复合土工膜结构 申请号：CN202322263526.6 公开号：CN220390616U 授权公告日：2024.01.26 专利权人：云南展鹏土工材料制造有限公司 本实用新型涉及复合土工膜技术领域，具体为一种高抗渗透性复合土工膜结构，包括疏水涂层、上聚乙烯层、上限位网、棉毡层、下限位网、下聚乙烯层与合成纤维层，所述疏水涂层的上侧开设有定位孔，所述定位孔的内部安装有定位钉，所述上限位网与下限位网的对应侧设置有固定丝，所述疏水涂层的上侧临近定位孔的位置处设置有橡胶环，所述定位钉包括盖帽，所述盖帽的下侧设置有卡杆，所述卡杆的下侧设置有插杆。通过上限位网与下限位网对棉毡层固定提高上聚乙烯层、棉毡层与下聚乙烯层的粘连度，保持复合土工膜的防水效果，通过定位钉贯穿定位孔把复合土工膜固定到铺设地面上，提高铺设的牢固度。
图1

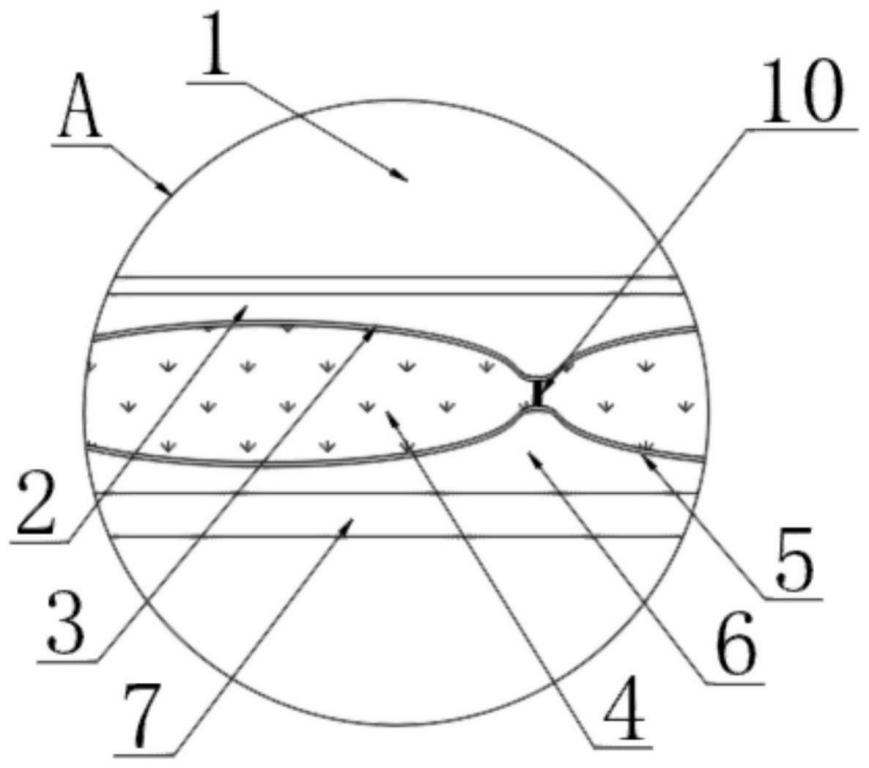

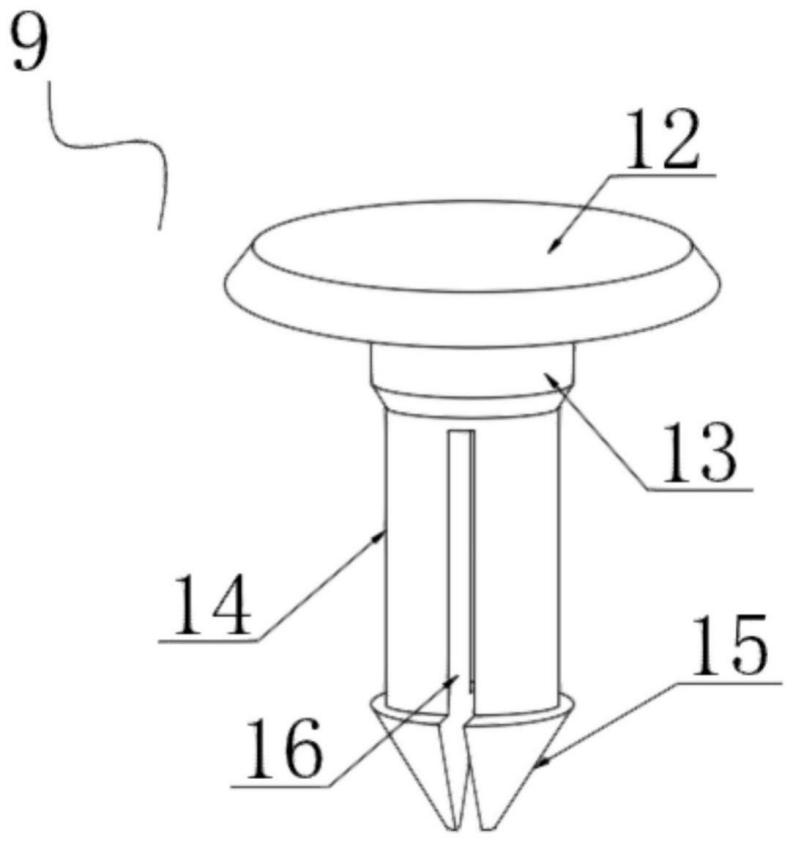

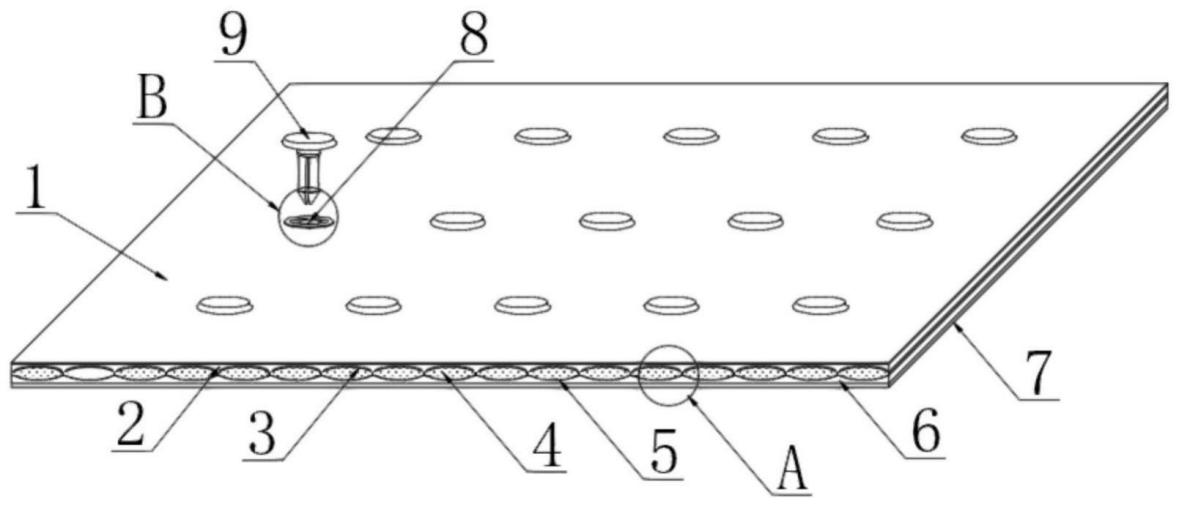

 图2  图3  图4 图1为一种高抗渗透性复合土工膜结构的结构示意图； 图2为一种高抗渗透性复合土工膜结构图1中A部分的结构示意图； 图3为一种高抗渗透性复合土工膜结构图1中B部分的结构示意图； 图4为一种高抗渗透性复合土工膜结构中定位钉的结构示意图。 图例说明： 1、疏水涂层；2、上聚乙烯层；3、上限位网；4、棉毡层；5、下限位 网；6、下聚乙烯层；7、合成纤维层；8、定位孔；9、定位钉；10、固定丝；11、橡胶环；12、盖帽；13、卡杆；14、插杆；15、锥形头；16、回弹槽。
——摘录自“国家知识产权局网站”
审核：许喜娟 整理、编辑：程凤娟 |
