为适应工程对土工布性能的需求，拓展土工布的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用，增进技术人员对土工布产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2024年3月份协会会员单位授权的土工布相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1.发明专利名称：桩承式路堤模型槽中强雨水及高水位作用模拟装置 申请号：CN202210814057.X 公开号：CN115030241B 授权公告日：2024.03.12 专利权人：东南大学 本发明公开桩承式路堤模型槽中强雨水及高水位作用模拟装置，包括桩承式路堤模型槽箱体，所述箱底底部布置碎石，碎石顶部布置一层透水土工布，进出水管网埋在碎石中间，进出水口上部覆盖一层透水土工布，所述透水土工布用来过滤杂质防止杂质进入水管，进出水管穿过土拱模型试验槽底部预留洞口外接，外接水管存在连接头，在通过连接接头后，水管出现分支，一个为排水管，另一个为水位观测透明塑料管，水位观测管连接上部水箱，水箱底部另一连接口连接增压泵和流量计，增压泵和流量计又连接降雨喷头。该桩承式路堤模型槽中的水位变化与降雨装置，设置进出水管，增压泵，水箱，降雨喷头等模拟桩承式路堤模型槽中的水位变化与强降雨情况发生。
图1

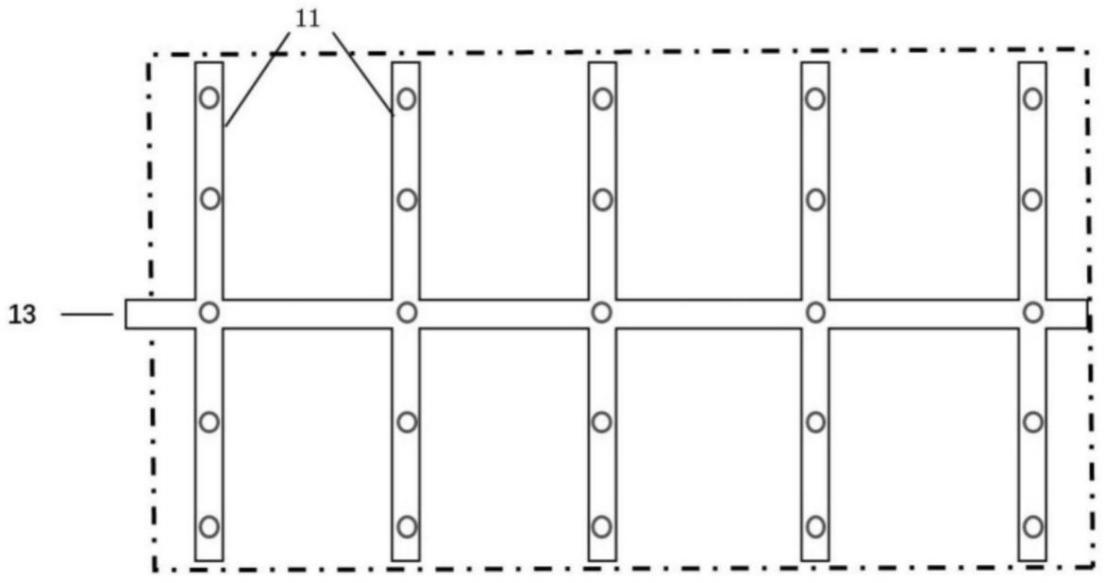

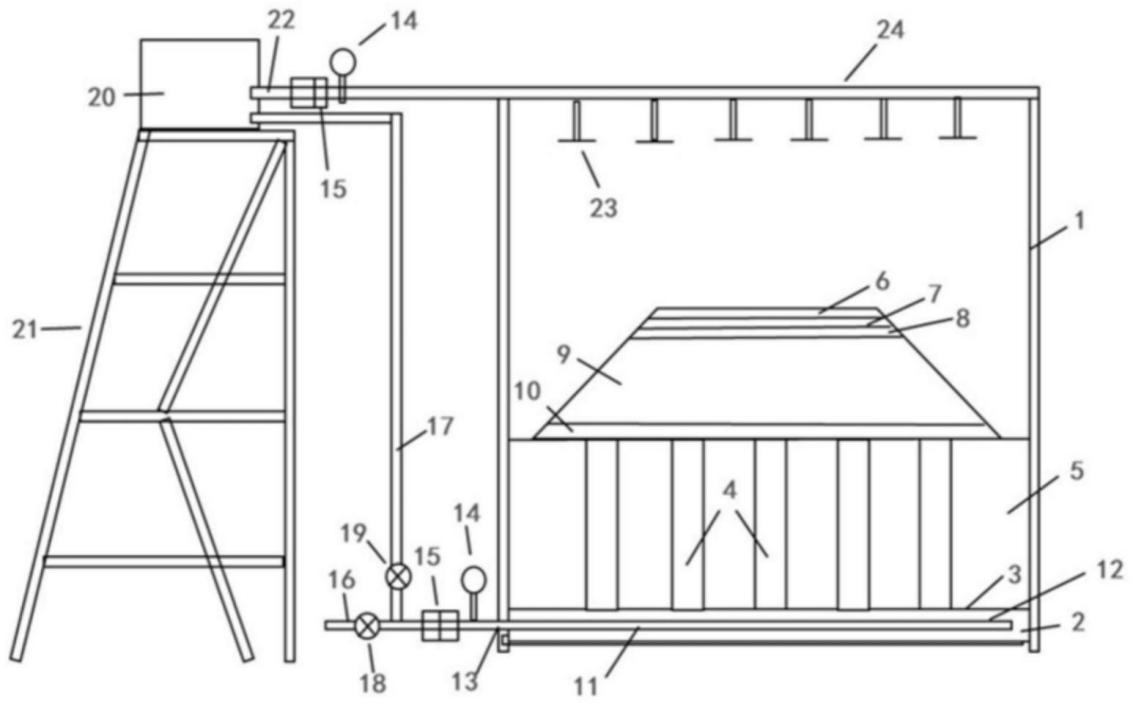

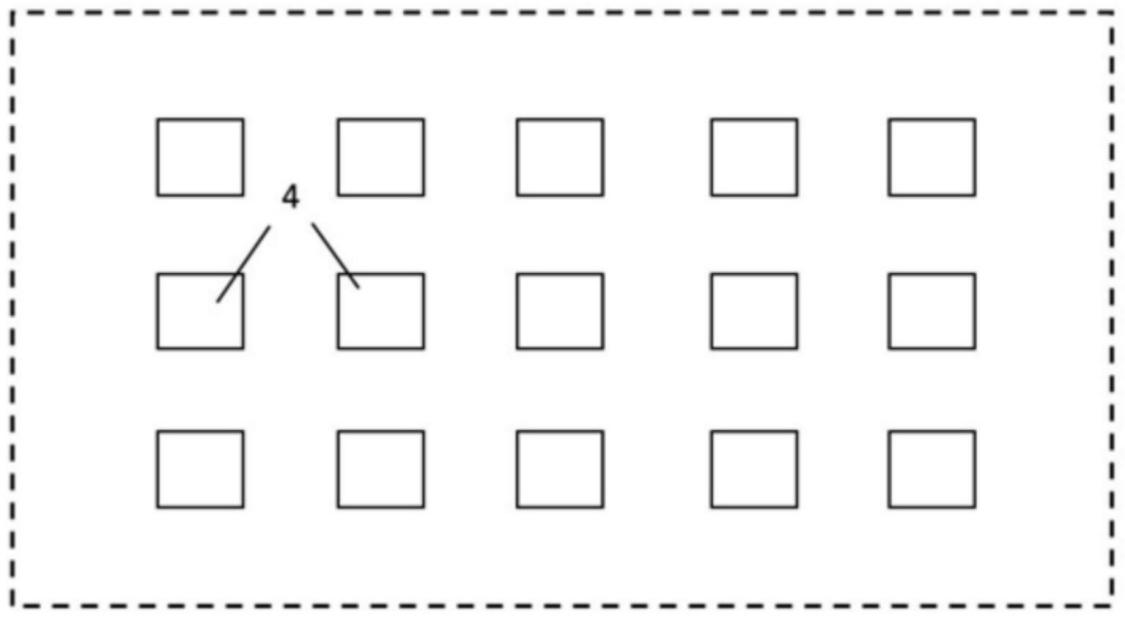

 图2  图3 图1是本发明的结构示意图； 图2为模型槽内进出水管布置的俯视图； 图3是模型槽内方桩布置的俯视图。 图例说明： 1.模型槽箱体；2.碎石层；3.第二透水土工布；4.方桩；5.软土；6.沥青层；7.碎石基层；8.碎石底基层；9.路堤；10.碎石垫层；11.进出水管；12.第一透水土工布；13.连接口；14. 流量计；15.增压泵；16.排水管；17.水位观测水管；18.排水管阀；19.水位观测阀；20.水箱；21.爬梯；22.吸水软管；23.降雨喷头；24.支撑架。
实用新型
1.实用新型名称：一种土工布制备用拉直收卷器 申请号：CN202320183021.6 公开号：CN220664308U 授权公告日：2024.03.26 专利权人：贵州天海实业有限责任公司 本实用新型公开了一种土工布制备用拉直收卷器，包括安装支架，所述安装支架顶部设置有驱动组件，所述安装支架顶部通过驱动组件固定设置有连接轴，所述连接轴的端部设置有升降组件，所述连接轴端部通过升降组件固定设置有连接架，所述连接架内部转动设置有张力辊，所述安装支架表面设置有便于对土工布进行收卷的收卷组件。减小或增大对土工布提供的张力，使得土工布拉直，当土工布收卷完成后，通过取出组件将收卷完成的土工布从收卷组件内推出，实现了便于在土工布收卷时对土工布进行拉直的目标，避免了提供的张力过大容易造成土工布进行断裂的情况，避免了提供的张力过小容易造成土工布表面出现皱褶的情况。
图1

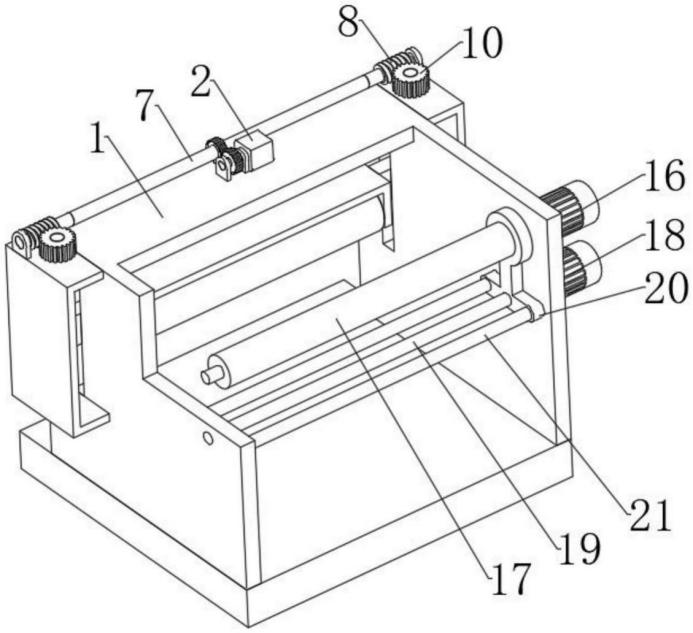

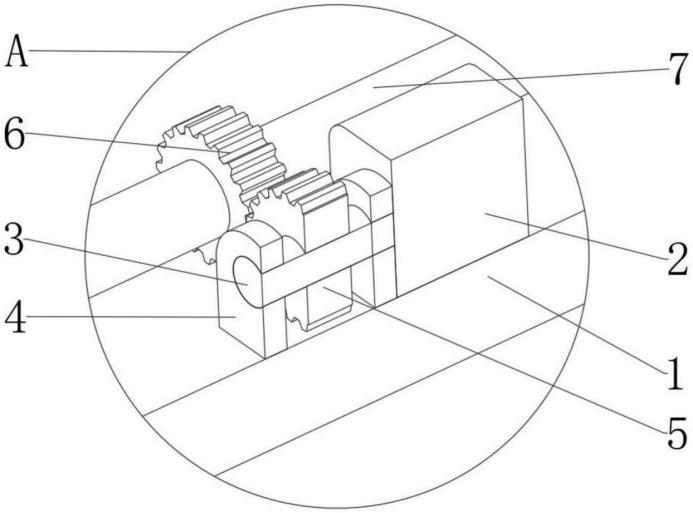

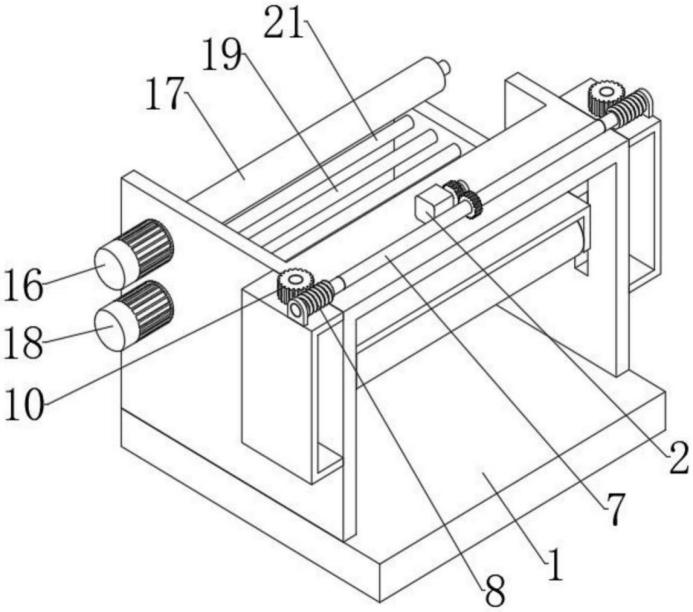

 图2  图3  图4 图1为本实用新型结构正等测图； 图2为本实用新型结构左视图； 图3为本实用新型结构左剖图； 图4为图3的A处结构放大图。 图例说明： 1安装支架、2伺服电机、3转动轴、4支撑板、5主动齿轮、6被动齿轮、7连接轴、8蜗杆、9连接板、10涡轮、11丝杆、12丝套、13固定板、14连 接架、15张力辊、16驱动电机、17收卷辊、18旋转电机、19螺杆、20移动板、21导向柱。 2.实用新型名称：一种复合土工布加工生产设备 申请号：CN202321905234.1 公开号：CN220665790U 授权公告日：2024.03.26 专利权人：扬州华诚土工材料有限公司 本实用新型提供了一种复合土工布加工生产设备，包括支撑架和设置在支撑架两端的进料机构、出料机构，其特征在于：所述支撑架端面对称安装有固定座，所述固定座的延长板固定有往复推动机构，其端面相对位置设有裁切刀，所述支撑架开有与所述裁切刀配合的凹槽，所述支撑架端面相对位置安装有与所述裁切刀配合的导向块，本实用新型通过往复机推动机构推动裁切刀对生产加工的土工布侧端边料进行裁切，保证土工布生产的质量，并通过导向块将裁切的边梁进行导向，防止裁切的边料影响土工布的生产。
图1
 图2  图3  图4  图5

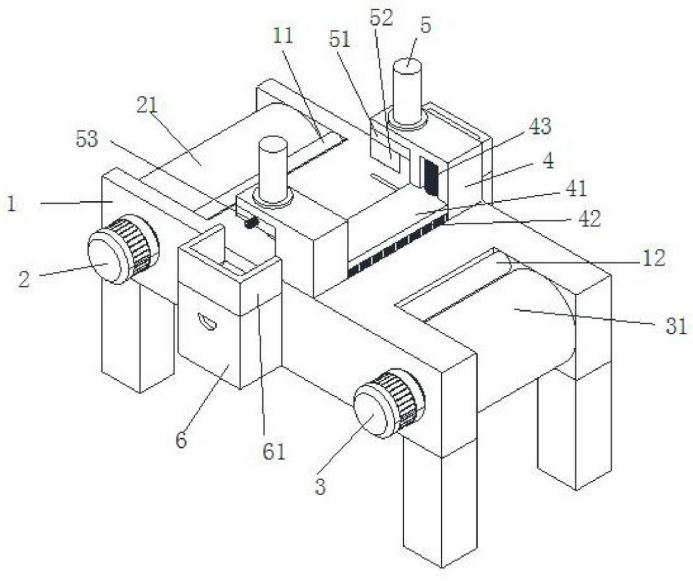

图1为本实用新型的整体结构示意图；

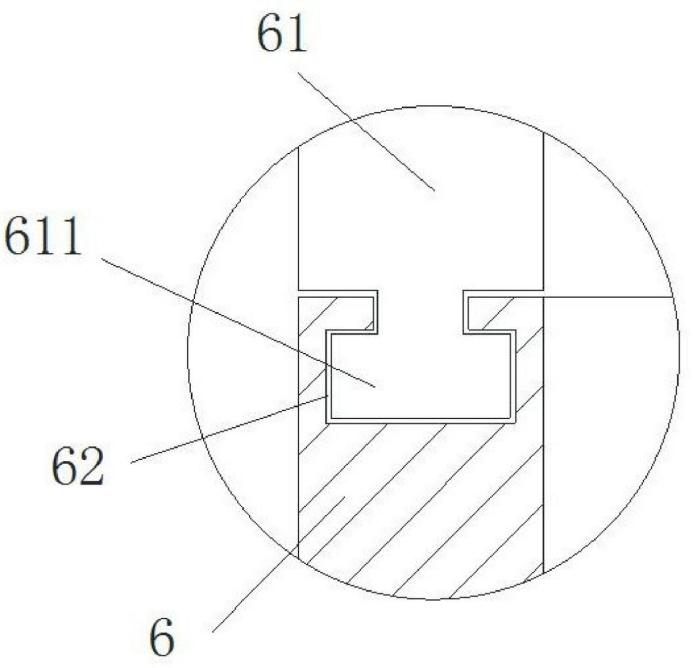

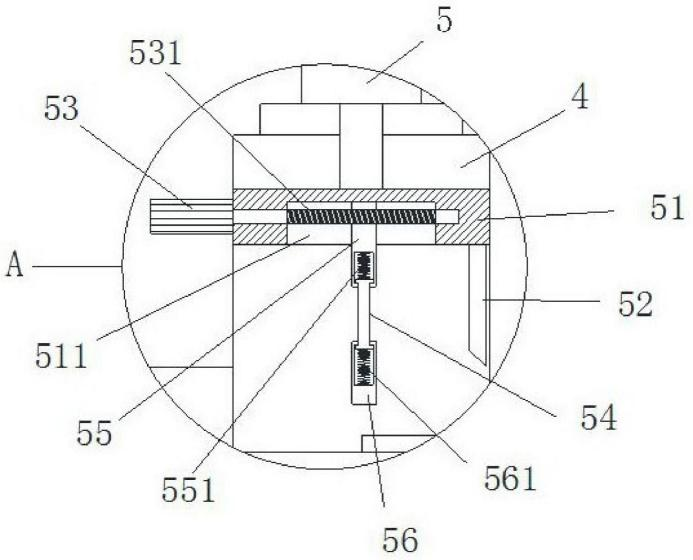

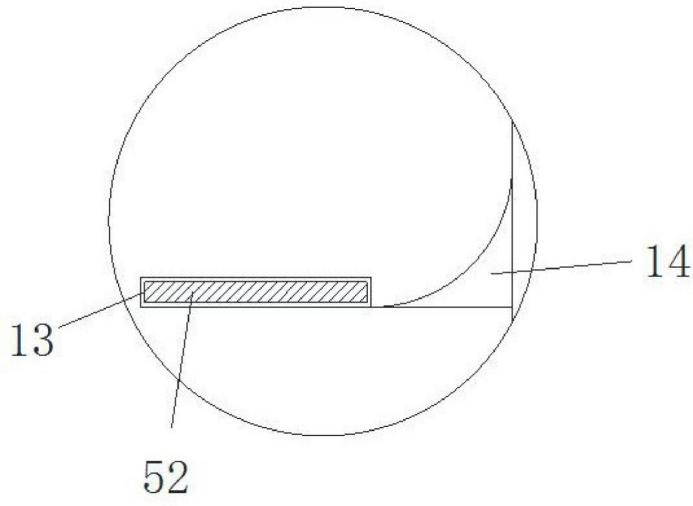

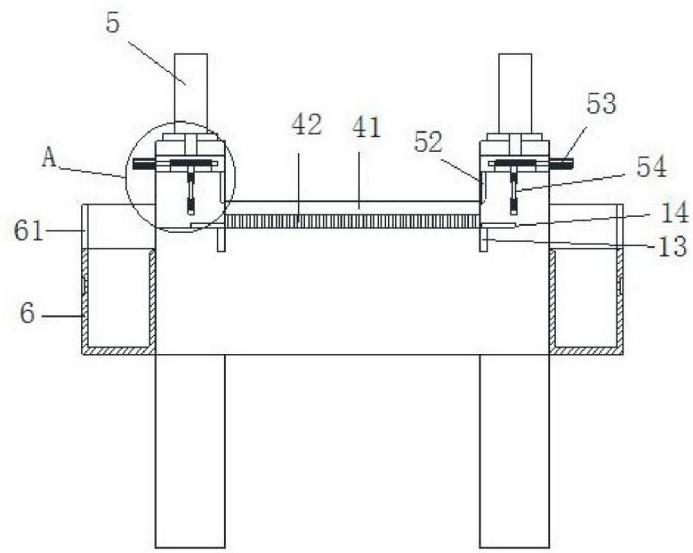

图2为本实用新型的整体结构剖视图； 图3为本实用新型的A区结构放大图； 图4为本实用新型的局部结构剖视图； 图5为本实用新型的局部结构俯视图。 图例说明： 1、支撑架；11、进料导辊；12、出料导辊；13、凹槽；14、导向块；2、第一电机；21、进料辊；3、第二电机；31、出料辊；4、固定座；41、活 动板；42、清洁刷；43、推动弹簧；5、伸缩缸；51、推板；511、移动槽；52、裁切刀；53、转动柱；531、螺纹杆；54、伸缩杆；55、移动块；551、第一伸缩弹簧；56、导向柱；561、第二伸缩弹簧；6、回收箱；61、挡板；611、连接块；62、连接槽。 3.实用新型名称：一种抗裂复合土工布 申请号：CN202321977224.9 公开号：CN220661933U 授权公告日：2024.03.26 专利权人：德州学院; 山东恒阳新材料有限公司 本实用新型提供一种抗裂复合土工布，属于土工布技术领域，包括，土木布本体，其内部设有基层，基层两侧相对设有缓冲层，缓冲层背离基层的一端均设有纤维层，纤维层背离缓冲层的端面均设有膜层，膜层背离纤维层的端面均设有防护层，土木布本体上设有将土木布本体进行密封衔接的衔接部。通过设置有缓冲层、膜层、纤维层、防护层、衔接部，衔接部可避免外部杂质侵入土木布本体内部，防护层可以对土木布本体形成防护，膜层能够可以增加土工布本体的防水和抗渗透能力，纤维层可以增加土工布的抗裂性能，提供更好的强度和稳定性，缓冲层可以为基层提供缓冲作用，解决了现有的复合土木布抗裂能力较弱，容易降低其使用寿命的问题。
图1

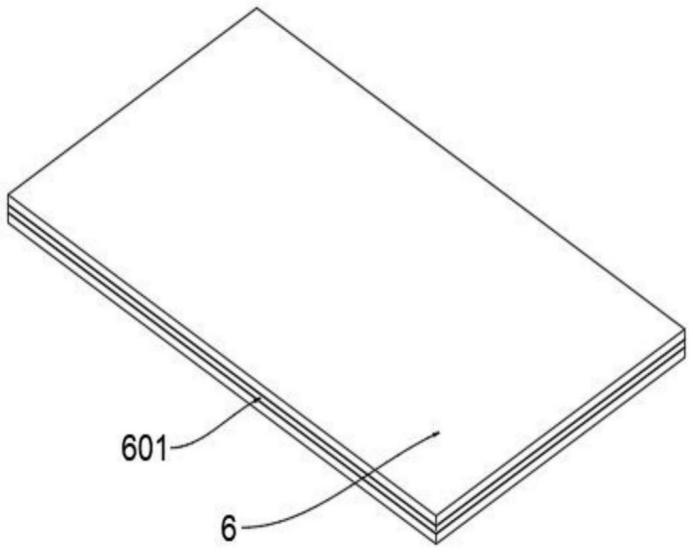

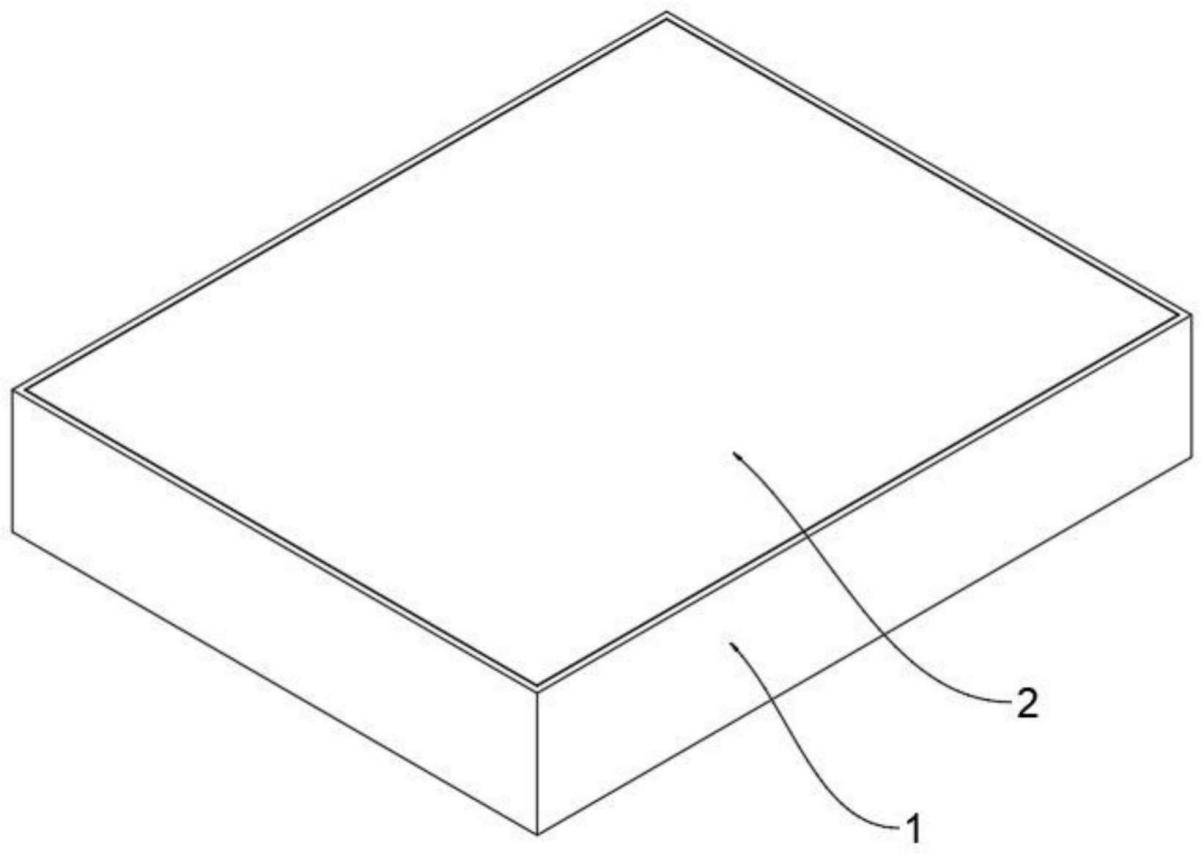

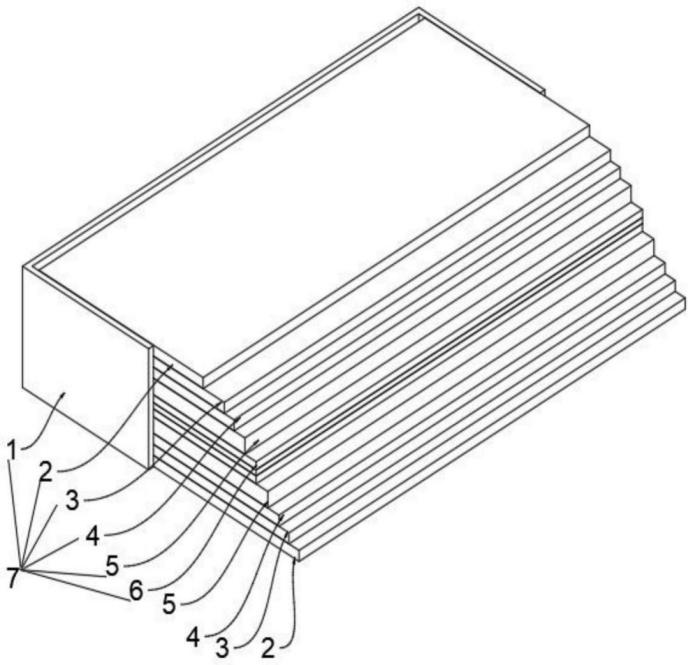

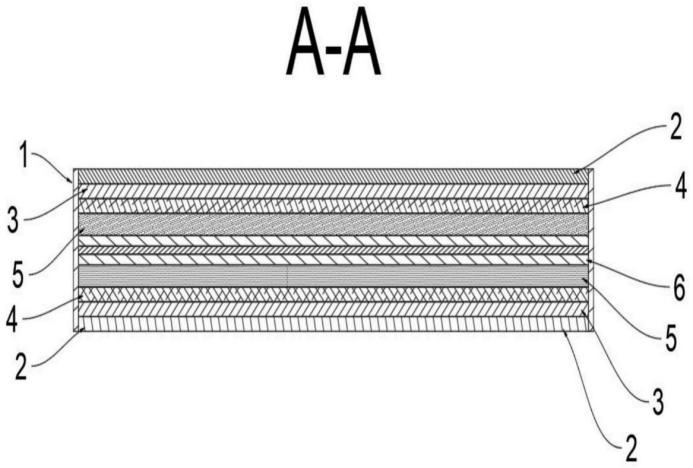

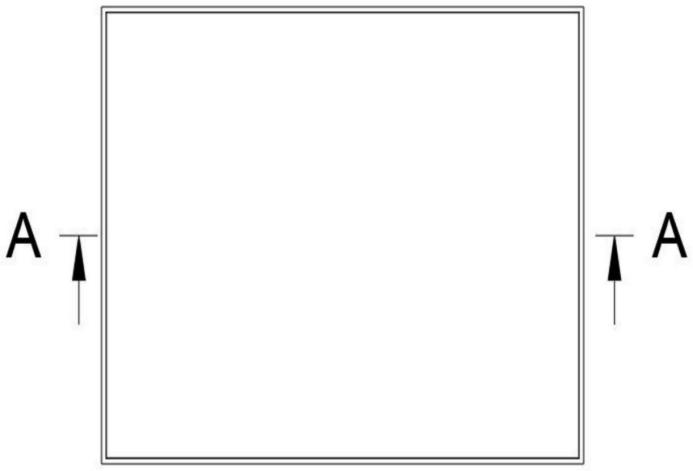

 图2  图3  图4  图5 图1为本实用新型的整体结构示意图； 图2为本实用新型中的俯视图； 图3为本实用新型图2中A-A处的剖面图； 图4为本实用新型中土木布本体的内部结构示意图； 图5为本实用新型中基层、弹性层的结构示意图。 图例说明： 1、衔接部；2、防护层；3、膜层；4、纤维层；5、缓冲层；6、基层；601、弹性层；7、土木布本体。 4.实用新型名称：一种定向排水复合土工布 申请号：CN202321942043.2 公开号：CN220620046U 授权公告日：2024.03.19 专利权人：海宁振阳纺织复合材料有限公司 本实用新型公开了一种定向排水复合土工布，包括复合土工布本体，所述复合土工布本体的底部安装有若干个毛细排水带，所述复合土工布本体的底部竖直连接有若干根定位销，所述复合土工布本体包括基材层、防水层和稳定层，所述基材层的底部复合防水层，所述防水层的底部粘合稳定层。在连接杆和连接块的配合作用下，通过复合土工布本体上连接的若干个定位销，由于连接块位于稳定层和基材层之间，因此可稳固的对复合土工布本体进行定位，操作较为简单，使用便捷，可避免复合土工布本体铺设在横向坡度的路基本体内时无法紧贴导致排水受到影响的问题，进而进一步增加排水的稳定性。
图1

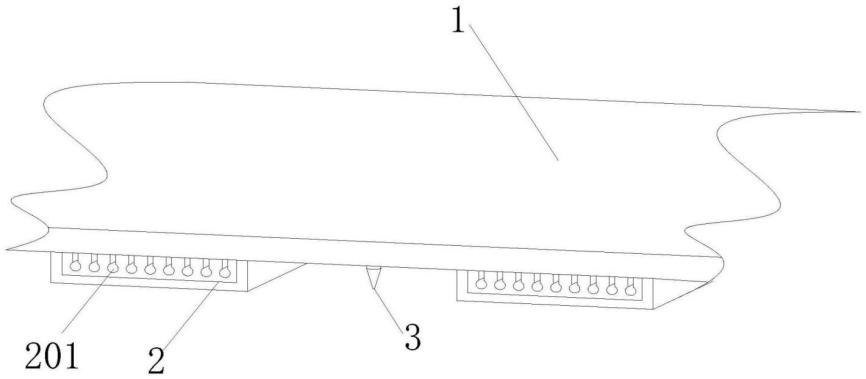

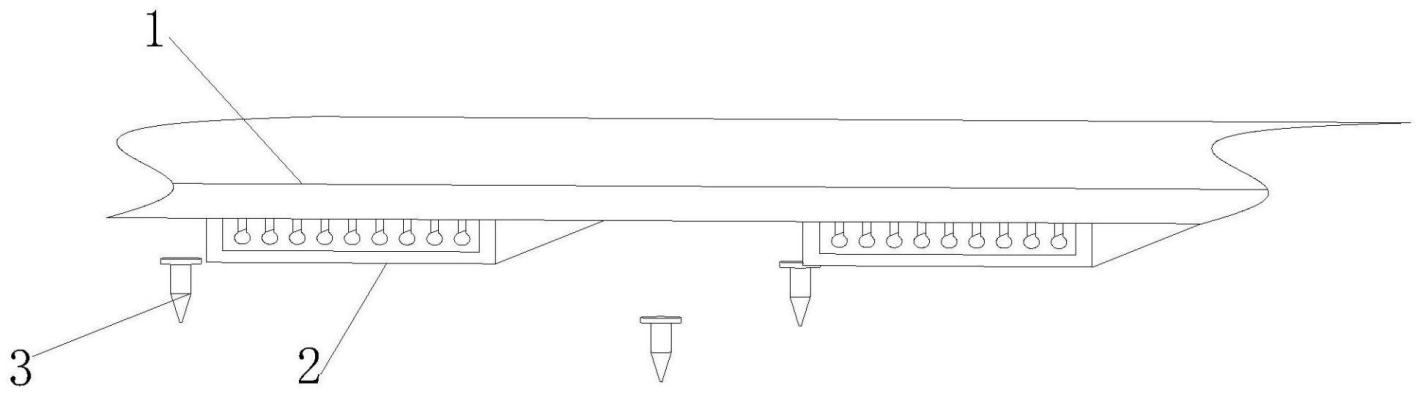

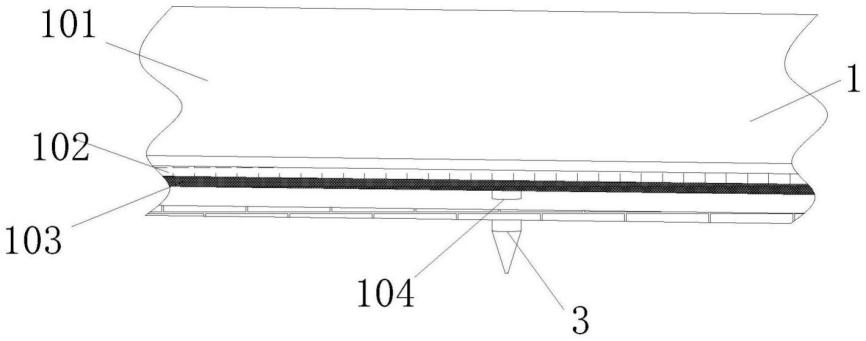

图1为本实用新型提出的一种定向排水复合土工布的立体结构示意图； 图2  图3  图4 图2为本实用新型提出的一种定向排水复合土工布的复合土工布本体与定位销连接处的爆炸结构示意图； 图3为本实用新型提出的一种定向排水复合土工布的复合土工布本体的剖视结构示意图； 图4为本实用新型提出的一种定向排水复合土工布的定位销的立体结构示意图。 图例说明： 1、复合土工布本体；101、基材层；102、防水层；103、稳定层；104、连接槽；2、毛细排水带；201、导水槽孔；3、定位销；301、连接块；302、连接杆；303、导向销。 5.实用新型名称：一种耐用抑垢土工布 申请号：CN202322146693.2 公开号：CN220594259U 授权公告日：2024.03.15 专利权人：山东晶创新材料科技有限公司; 中铁上海设计院集团有限公司 本实用新型公开了一种耐用抑垢土工布，其包括主体层，所述主体层的上部和下部配置有抑垢层；所述主体层包括第一编织层和第二编织层，所述第一编织层位于所述主体层的上部，所述第二编织层位于所述主体层的下方；还包括调节部，其设置于所述主体层的上部和下部；位于上部的调节部穿过抑垢层和第一编织层设置，位于下部的调节层穿过抑垢层和第二编织层设置。本实用新型提供的一种耐用抑垢土工布，其结构合理，配置有与主体层编织于一体的调节部，以增加土工布的牵拉强度，提高抑垢土工布的耐用性。
图1

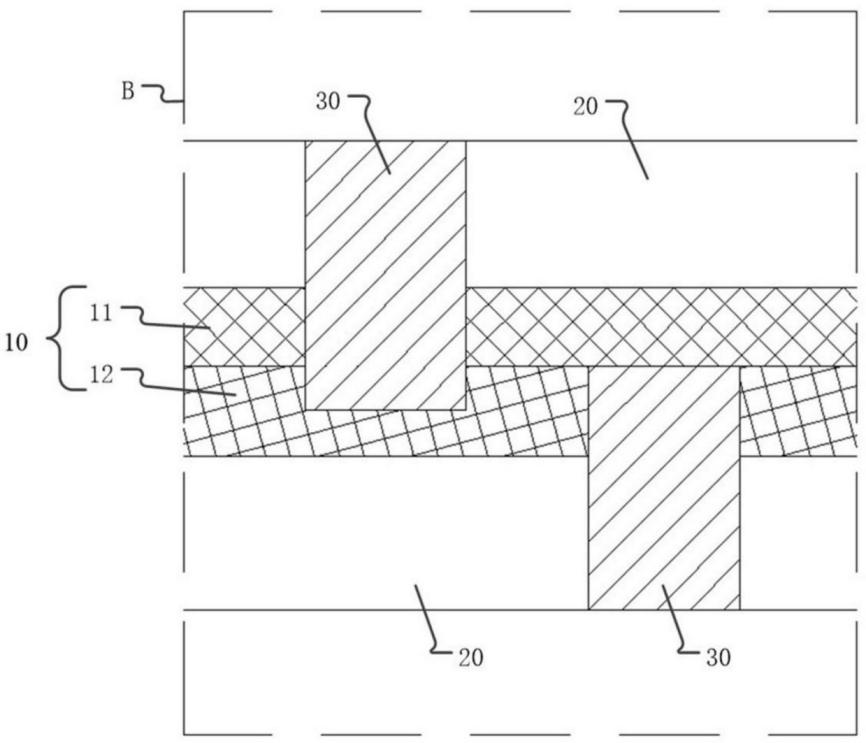

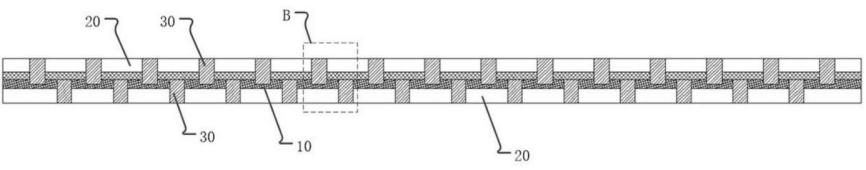

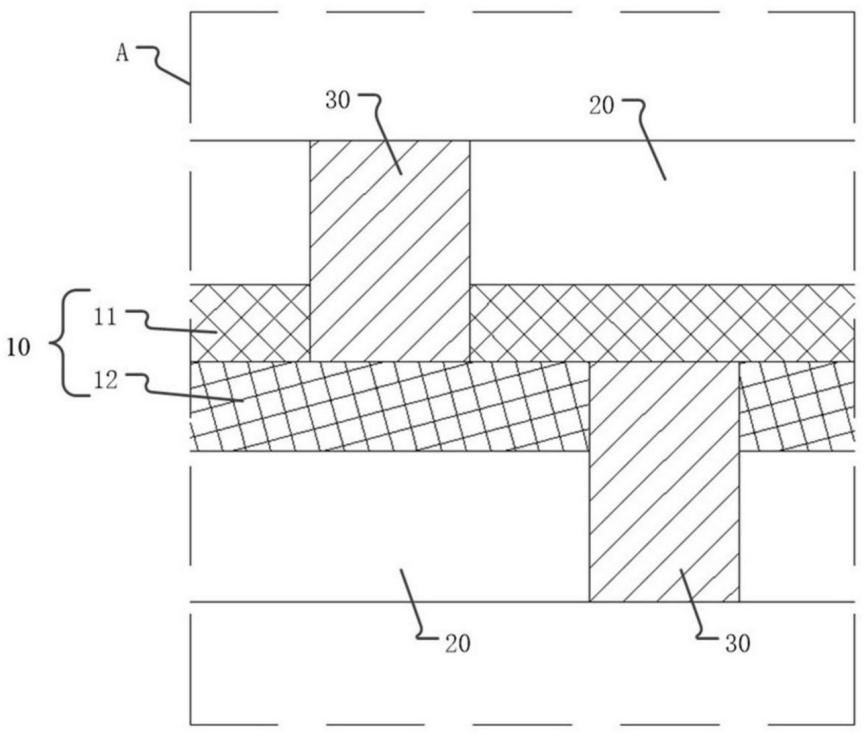

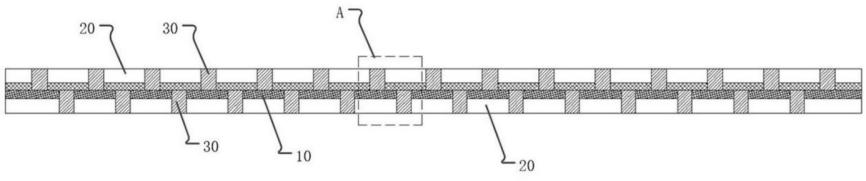

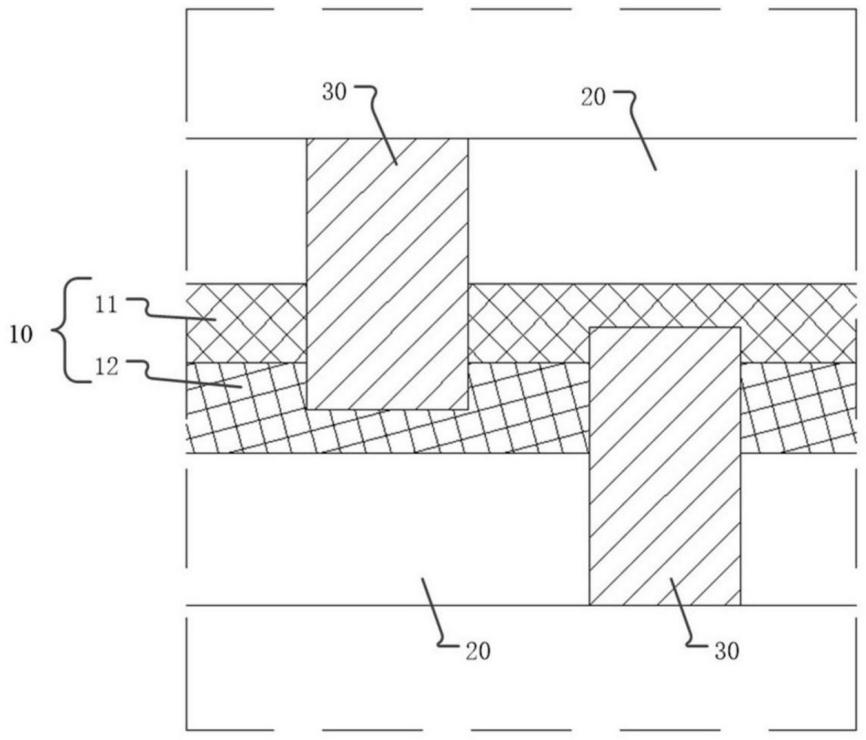

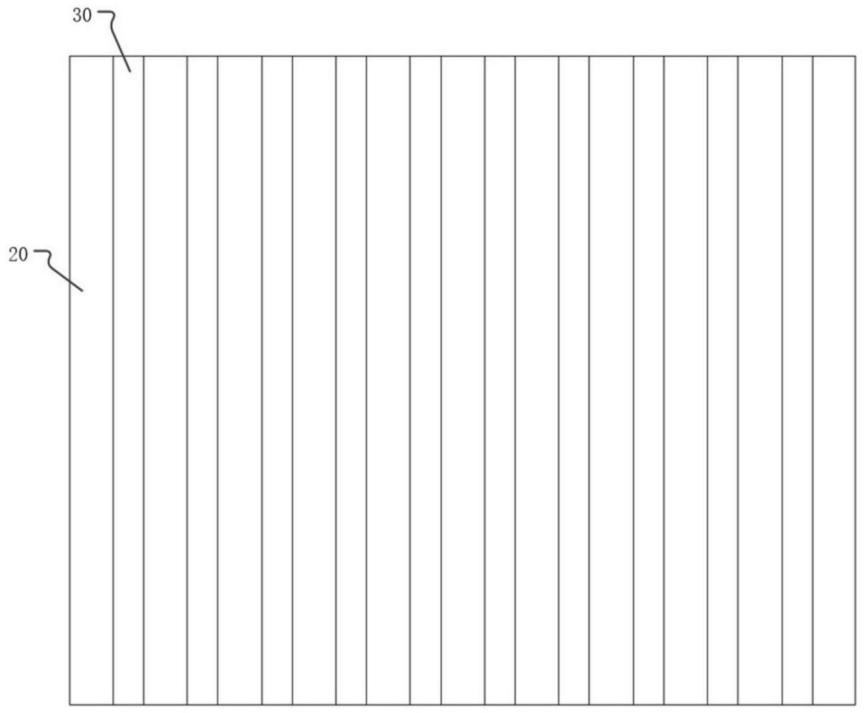

 图2  图3  图4  图5  图6 图1是本实用新型一实施例提供的一种耐用抑垢土工布的示意图； 图2是图1中A处的局部放大图； 图3是本实用新型所述耐用抑垢土工布的俯视图； 图4是本实用新型另一实施例提供的一种耐用抑垢土工布的示意图； 图5是图4中B处的局部放大图； 图6是本实用新型再一实施例提供的耐用抑垢土工布的局部放大图。 6.实用新型名称：一种土工布烧结糙面成型装置 申请号：CN202322162376.X 公开号：CN220597906U 授权公告日：2024.03.15 专利权人：长沙建益新材料有限公司 本实用新型公开了一种土工布烧结糙面成型装置，用于土工布，所述土工布烧结糙面成型装置包括机架和烧结机构，所述机架转动安装有相互平行的放卷辊和收卷辊，所述放卷辊用于放卷所述土工布，所述收卷辊用于收卷所述土工布，所述烧结机构包括设于所述机架的安装架，所述安装架设有多个喷火枪，多个所述喷火枪的排布方向平行所述收卷辊的轴向方向，所述喷火枪的喷火方向朝向所述土工布。本实用新型的土工布烧结糙面成型装置，对土工布的端面进行喷火烧结时，不仅操作更加方便，更加省时省力，而且烧结质量更好。
图1

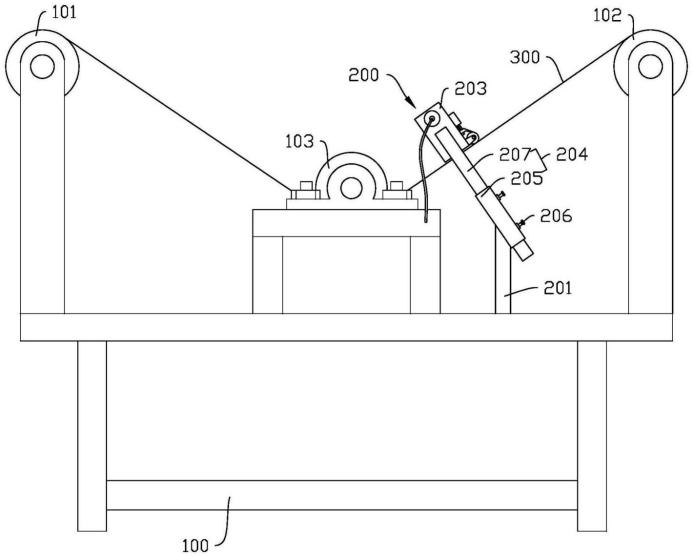

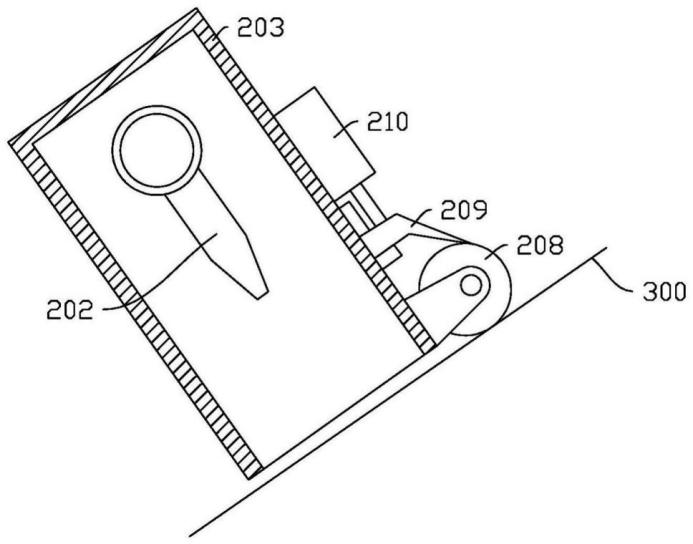

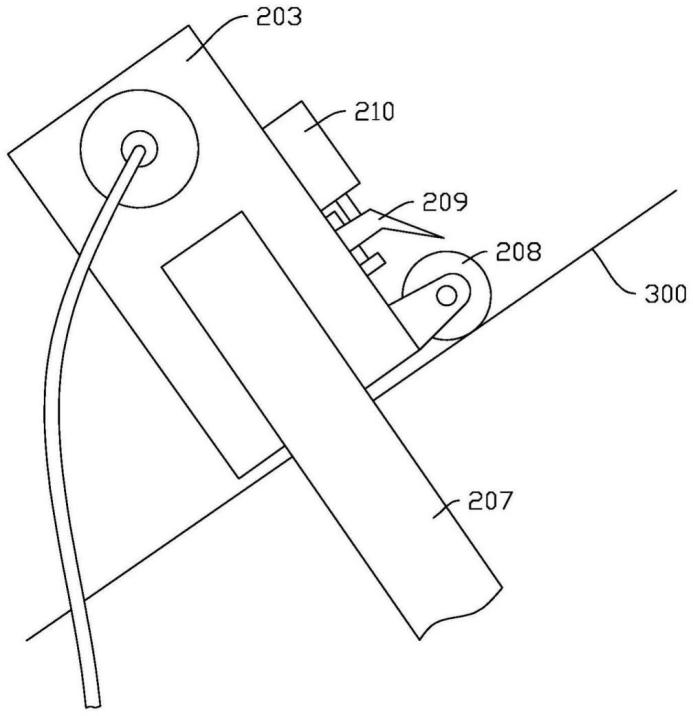

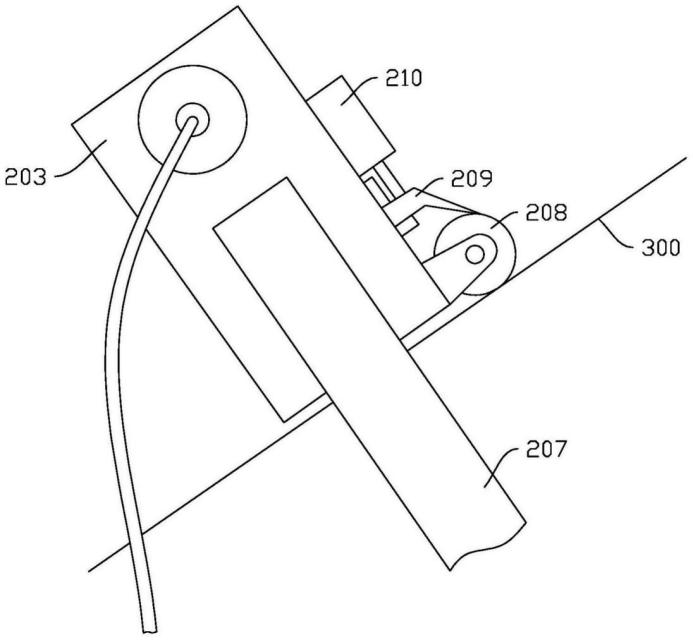

图1为本实用新型的整体结构示意图；  图2  图3  图4 图2为本实用新型的局部放大图； 图3为图2的局部剖视图； 图4为刮刀与灭火辊分离后的示意图。 图例说明： 机架100；放卷辊101；收卷辊102；张紧辊103；烧结机构200；安装架201；喷火枪202；防火罩203；调节结构204；套管 205；锁紧螺栓206；插杆207；灭火辊208；刮刀209；驱动油缸210；土工布300。
——摘录自“国家知识产权局网站”
