会员动态系列报道--重庆永固参与刚果(金)SICOMINES铜钴矿卸料平台加筋土挡墙简介
【字体: 】  【发布日期:2017-04-04 11:41】  【来源:中国土工合成材料工程协会】  【作者:中国土工合成材料工程】  【点击次数:
项目名称:刚果(金)SICOMINES铜钴矿卸料平台加筋土挡墙
采用产品:整体钢塑土工格栅CATTX100-50、CATTX120-50型
墙面形式:现浇钢筋混凝土墙面
施工时间:2014年4月-2014年6月
解决工程问题:节省工程造价、软土地基建造挡墙、墙顶超大车辆荷载
1、项目简介

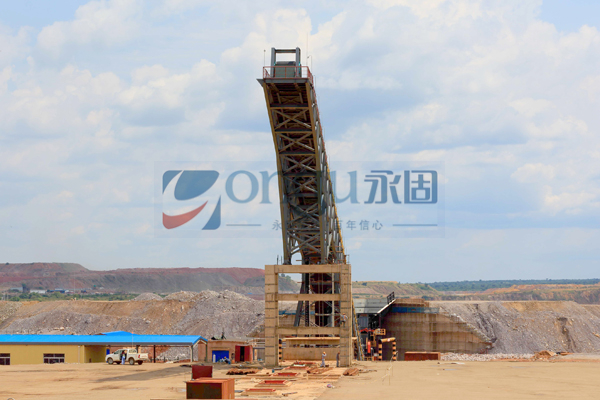

本工程位于非洲刚果(金)南部城市利卡西,属陵地带,植被发育,场地地形起伏较小,地面标高在1403.20~1410.5m之间,总体呈东北高西南低。拟建挡墙为铜钴矿卸料平台,为大型运输车辆卸料需要,需要在平地上填高17米建设挡土墙。永固配合设计院为本项目提供加筋土解决方案,为施工方提供相关加筋材料并派出技术人员提供现场施工技术服务。


2、待解决工程问题
  拟建挡墙为铜钴矿卸料平台,基底受尾矿泥沙排放影响,地下水十分丰富,水位位稳定,地下水位埋深5.0-10.0m,承载力较弱。属于上层滞水,水位随季节不同(旱季、雨季)变化不大,变化幅度2.0m左右。挡墙墙顶有350吨超大汽车荷载。
3、加筋土挡墙处理方案

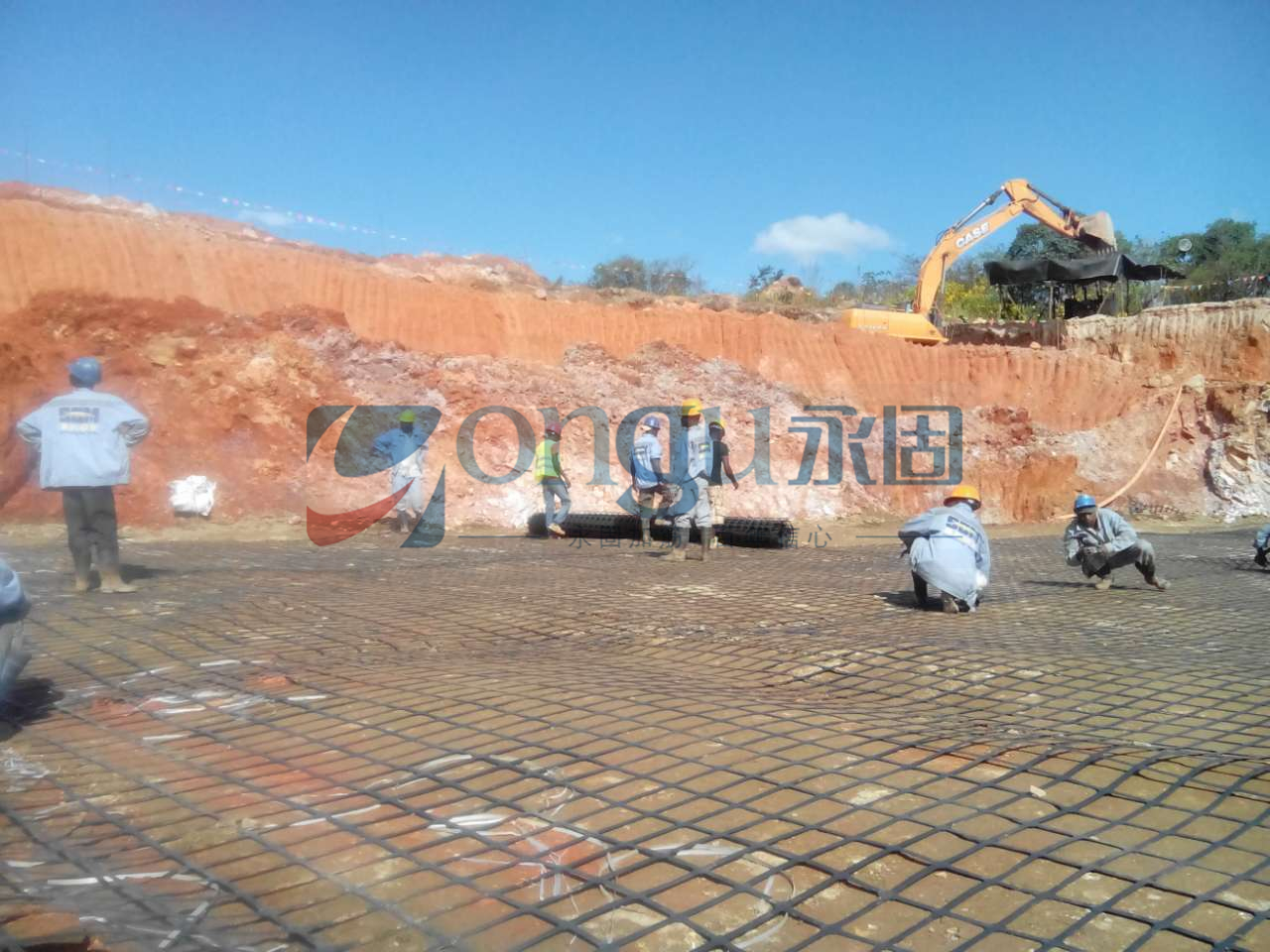

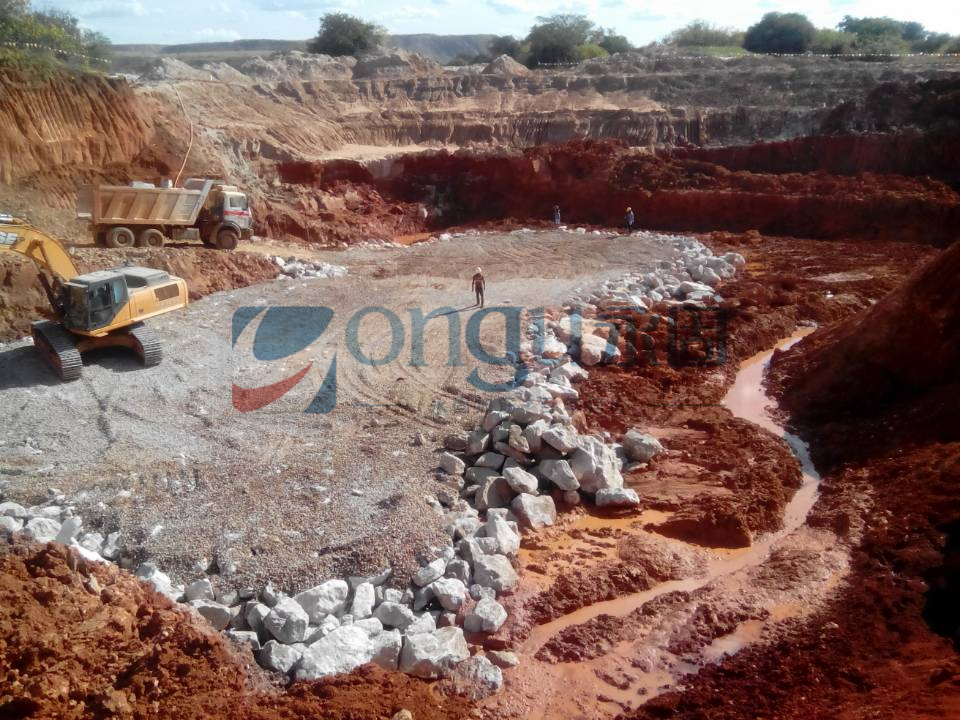

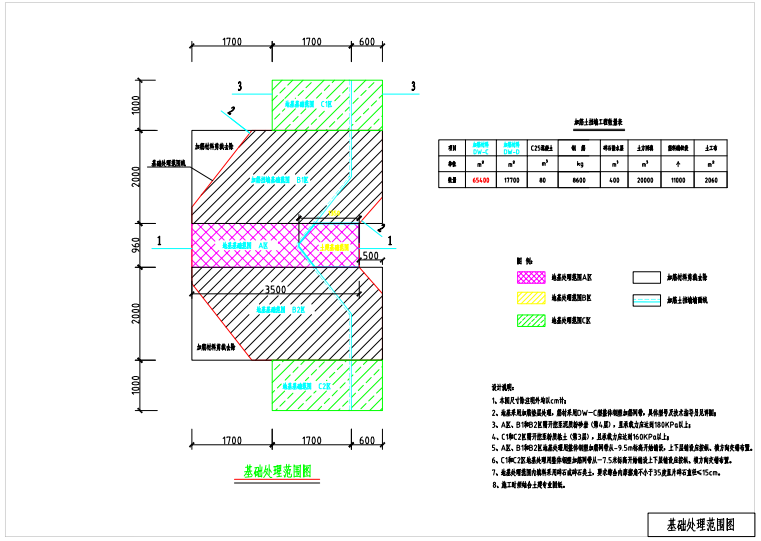

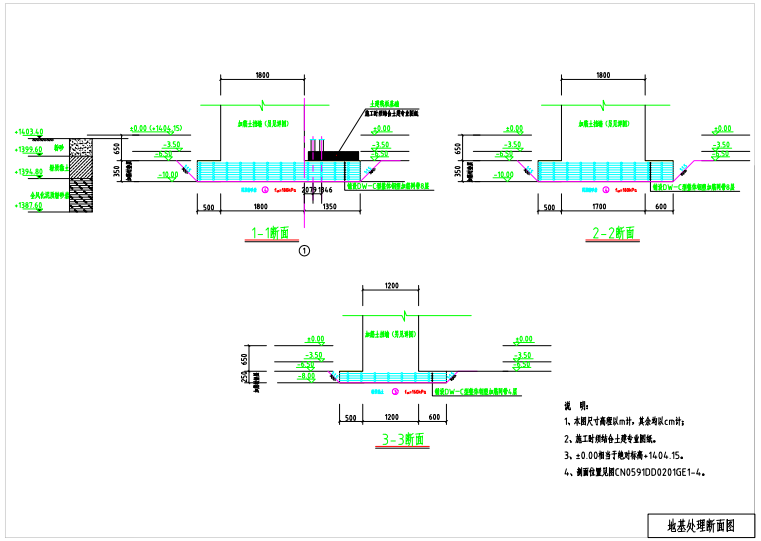

1)抛石换填+加筋土垫层地基处理。考虑到挡墙基础比较软弱,设计采用抛填块石挤淤处理,后采用2.5米层加筋垫层设置整体加筋格栅8层。

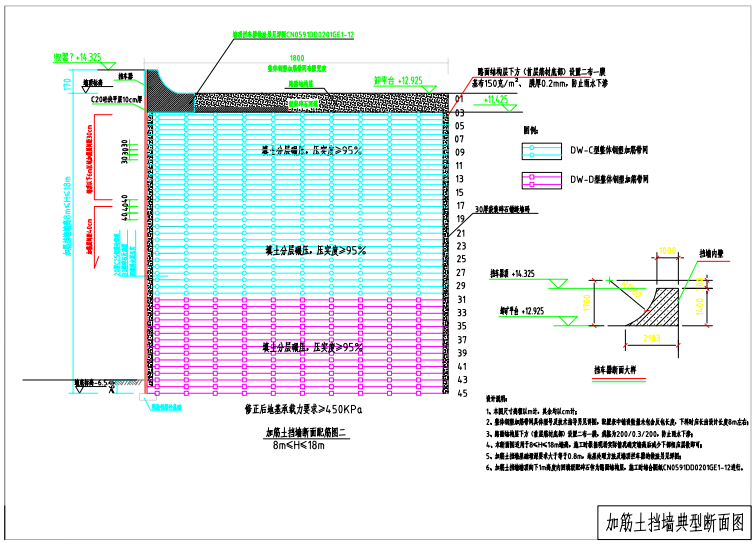

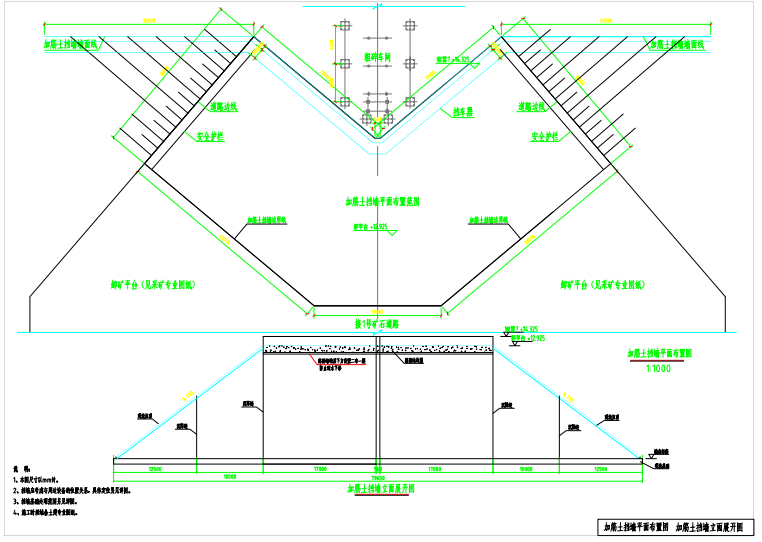

2)加筋土挡墙方案。挡土墙设计高度为0-17m,长度80米,三面包围料斗。挡墙设计采用整体钢塑土工格栅反包袋碎石装体,后浇钢筋混凝土处理的墙面,可以适应一定的沉降变形。由于工艺需要,挡墙墙面直立设计,竖向每0.4m设置一层整体钢塑土工格栅加筋。
3)加筋材料设计要求。设计采用整体钢塑土工格栅,整体钢塑土工格栅采用整体成型工艺,钢塑复合材质,肋带的主要受力元件为条带内的高强冷拔钢丝,蠕变极小;经抗老化处理的聚乙烯保护层,具有耐酸、碱、盐腐蚀的化学特性,破断伸长率小,强度高;条带交叉交点结点分离力要求大于500N。设计力学及物理尺寸指标必须满足交通行业标准《公路工程土工合成材料 土工格栅 第1部分:钢塑格栅》(JT/T925.1-2014)的要求。整体钢塑土工格栅规格及技术参数见下表:

整体钢塑土工格栅规格及技术参数
型号规格 极限抗拉强度 极限伸长率 结点分离力
C型 纵向 ≥100KN/m 横向 ≥50KN/m ≤3% ≥500N
D型 纵向 ≥120KN/m 横向 ≥50KN/m ≤3% ≥500N

4、经济和社会效益
加筋挡墙处理方案不需要大型的机械和施工场地,施工速度快、工期短,结构体安全稳定系数高,满足施工工期需求。加筋土挡墙方案较原对比方案节省造价300万元以上,经济效果十分明显。

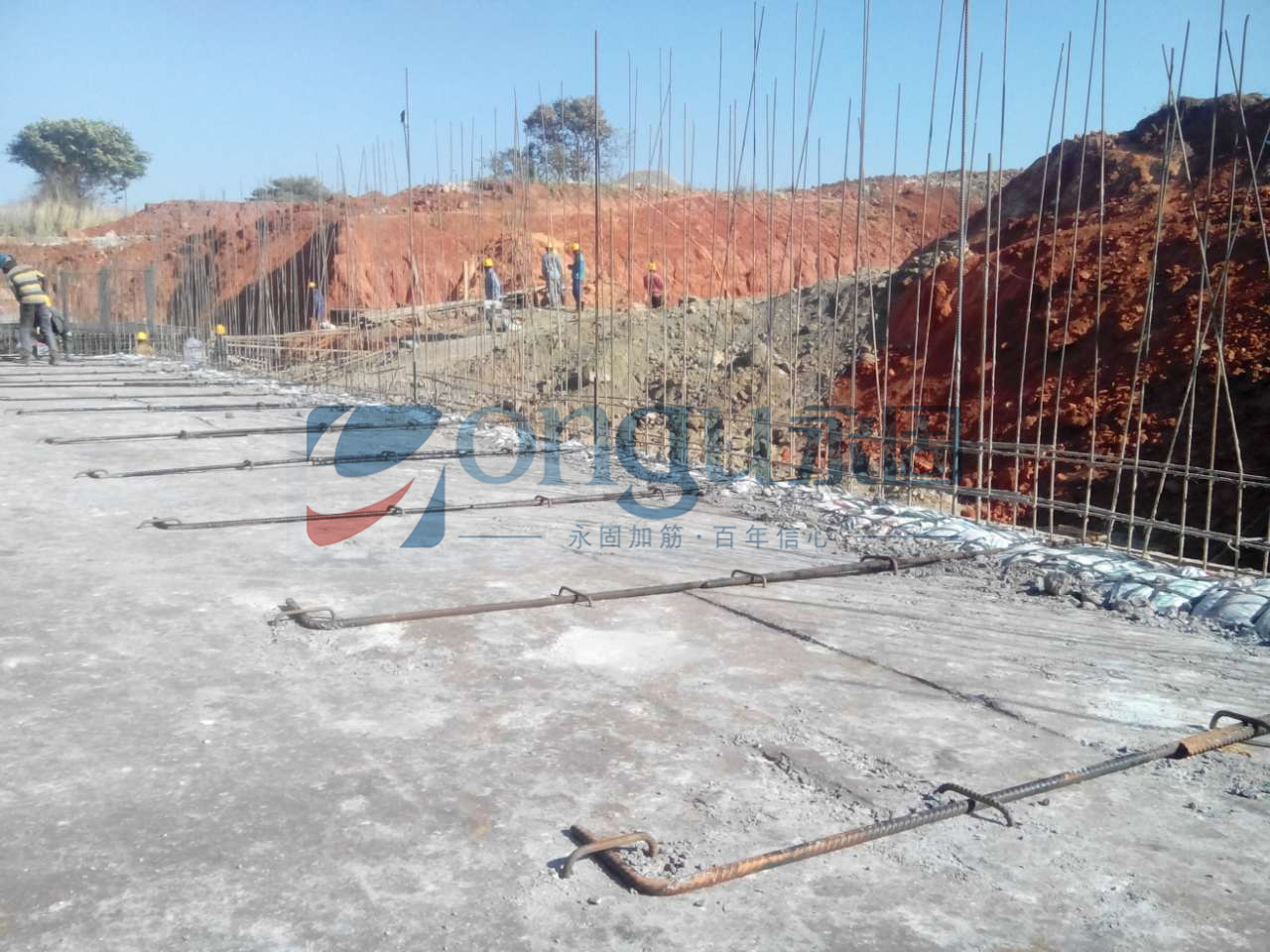

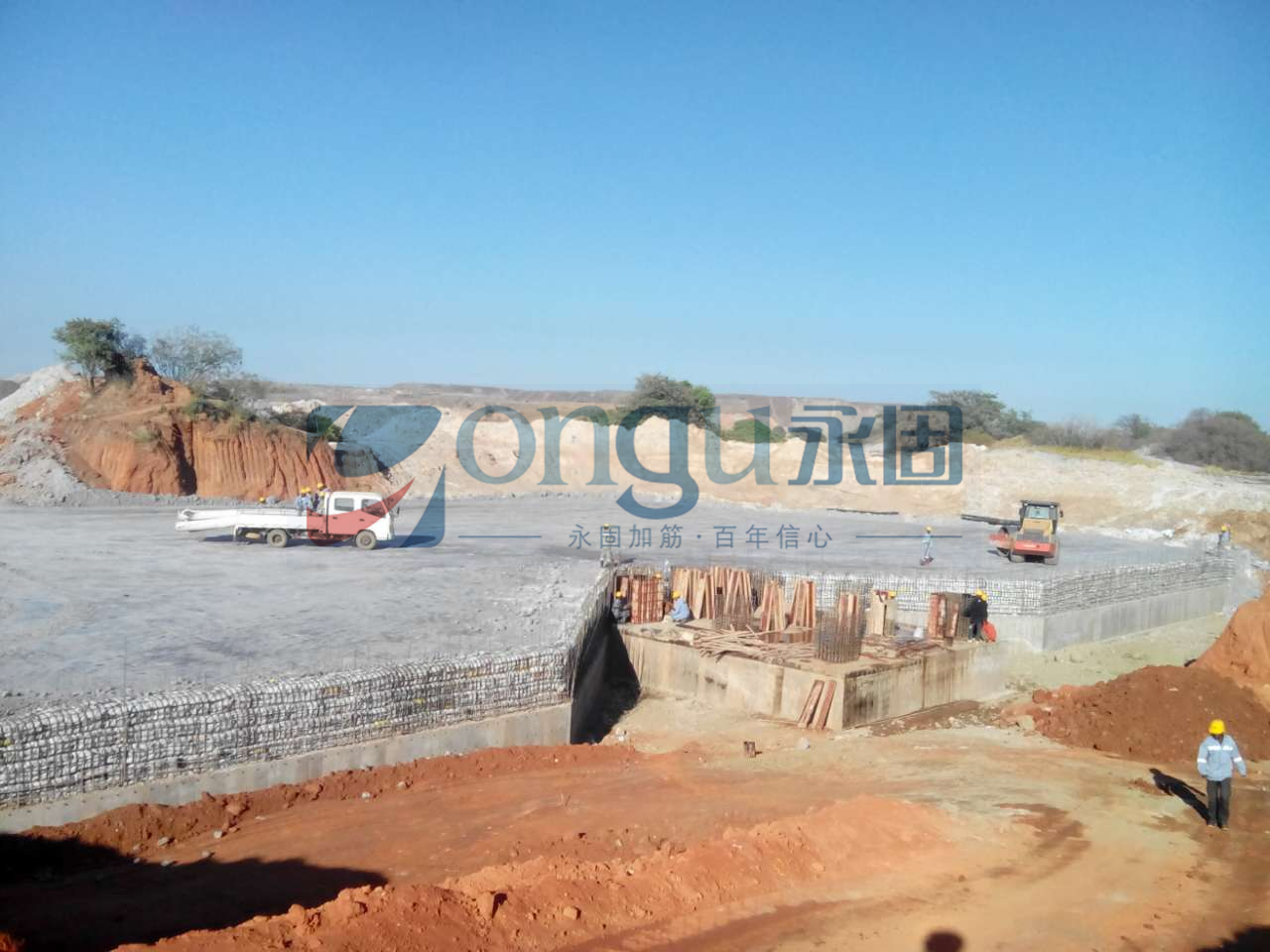

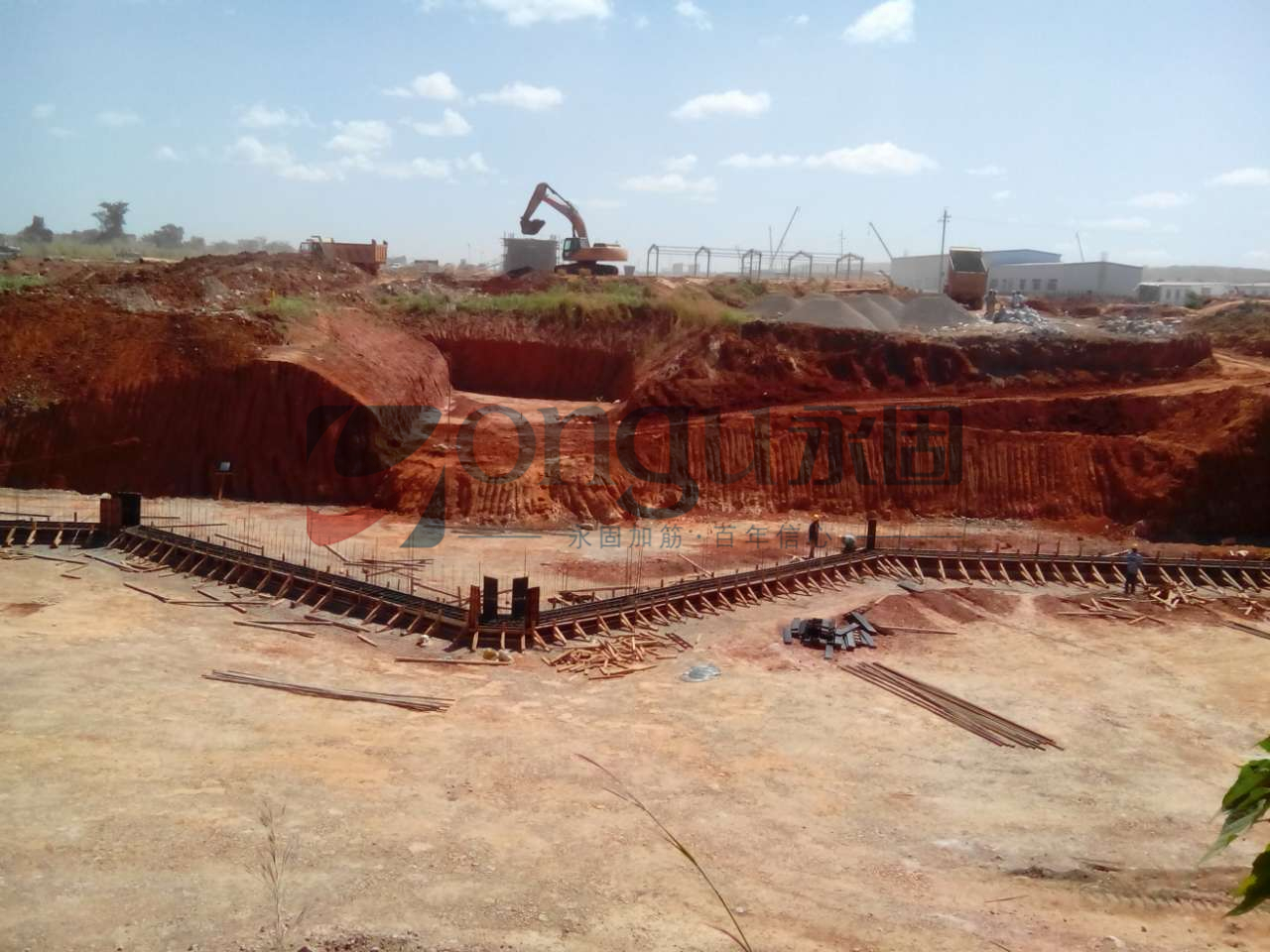

5、施工过程图片
