土工格栅相关专利汇编-4
【字体: 】  【发布日期:2022-12-21 20:19】  【来源:中国土工合成材料工程协会】  【作者:中国土工合成材料工程协会】
  为适应工程对土工格栅性能的需要,拓展土工格栅的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用,增进技术人员对土工格栅产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2022年10月协会会员单位授权的土工格栅相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。
实用新型专利
1.实用新型名称:菱形层叠多筋强化格栅
申请号:CN202221536686
公开号:CN217678989U
授权公告日:2022.10.28
专利权人:肥城联谊工程塑料有限公司
  本申请公开了一种菱形层叠多筋强化格栅,包括土工格栅本体,土工格栅本体由多个矩形单元格依次联接而成,每个矩形单元格内均设有加强组件,加强组件包括第一X形结构加强筋和第二X形结构加强筋;第一X形结构加强筋的四个端点分别与矩形单元格的四个拐点固定连接,第二X形结构加强筋的端点位于矩形单元格纵向边的四分之一处固定连接。本申请中,第一X形结构加强筋将矩形单元格的四个拐角点固定连接,第二X形结构加强筋将矩形单元格两侧的纵向边固定连接,使得矩形单元格的内部结构更加细化,增强了组成土工格栅本体的矩形单元格的结构强度和抗压能力,降低了矩形单元格的某边遭受压力后发生形变的概率,利于土工格栅本体充分发挥加筋作用。

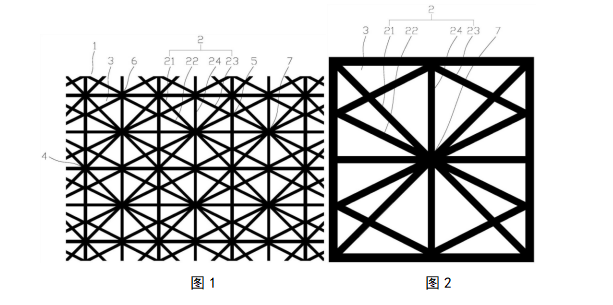

  图1是本实用新型实施例的整体结构示意图;图2是本实用新型实施例中矩形单元格的结构示意图。
  图例说明:
  1、土工格栅本体;2、加强组件;21、第一X形结构加强筋;22、第二X形结构加强筋;23、V形结构加强筋;24、十字形结构加强筋;3、矩形单元格;4、第一八筋条交汇节点;5、六筋条交汇节点;6、第二八筋条交汇节点;7、十二筋条交汇节点。

2.实用新型名称:一种土工格栅生产用放卷装置
申请号:CN202221708563
公开号:CN217626674U
授权公告日:2022.10.21
专利权人:泸州胜扬新材料有限公司
  本实用新型公开了一种土工格栅生产用放卷装置,包括工作台,工作台的表面定轴转动连接有转轴一,转轴一的表面放置有放卷辊,工作台的上表面固定连接有固定架,固定架的表开设有用于转轴二穿过且与之定轴转动连接的通孔一,转轴二的表面固定连接有压辊一,固定架的表面开设有滑槽,滑槽的内壁滑动连接有滑块,滑块的表面定轴转动连接有转轴四,转轴四的表面固定连接有压辊二,滑槽的内壁固定连接有弹簧,弹簧的下端与滑块的上表面固定连接,工作台的表面设置有用于带动压辊一和压辊二转动从而带动放卷辊上的土工格栅进行传送的联动部件,本实用新型具备自动适应对不同厚度的土工格栅进行放卷的效果。

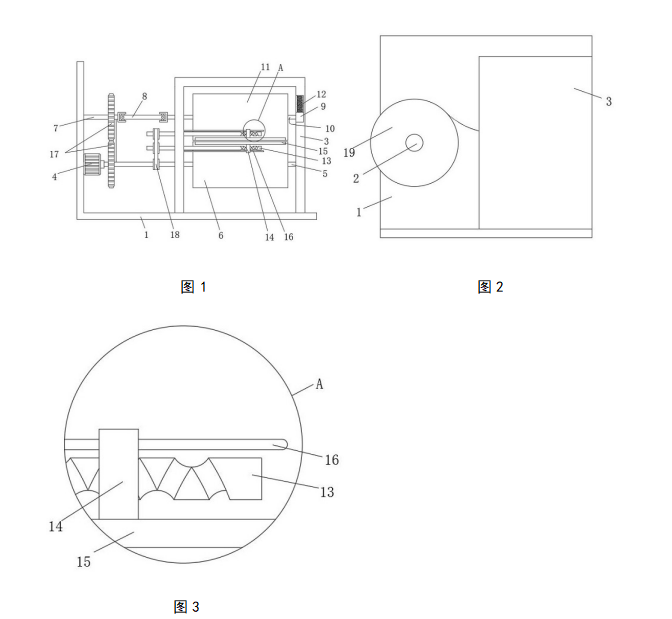

  图1为本实用新型一种土工格栅生产用放卷装置的主视图;图2为本实用新型一种土工格栅生产用放卷装置的侧视图;图3为本实用新型图1中A处结构的放大图。
  图例说明:
  1、工作台;2、转轴一;3、固定架;4、电机;5、转轴二;6、压辊一;7、转轴三;8、万向联轴器;9、滑块;10、转轴四;11、压辊二;12、弹簧;13、转轴五;14、移动块;15、刷板;16、限位杆;17、齿轮传动部件;18、皮带轮传动部件;19、放卷辊。

3.实用新型名称:一种土工格栅生产用收卷装置
申请号:CN202221457593
公开号:CN217577590U
授权公告日:2022.10.14
专利权人:泸州胜扬新材料有限公司
  本实用新型公开了一种土工格栅生产用收卷装置,包括底板,底板的上表面固定连接有固定板一、绷紧辊、固定板二和分裁机,固定板一的表面定轴转动连接有放卷辊,固定板二的表面开设有用于转轴一穿过且与之定轴转动连接的通孔一,转轴一的表面固定连接有收卷辊,放卷辊、绷紧辊和收卷辊的表面共同缠绕有土工格栅,底板的上表面设置有用于调节土工格栅绷紧程度的调节部件,底板的上表面还设置有用于带动收卷辊间歇性转动的驱动部件,驱动部件包括固定连接在底板上表面的固定板三,固定板三的表面固定连接有电机,转轴一的表面固定连接有转动柱,本实用新型具备方便操作工人及时观察土工格栅在收卷时,其表面的具体情况。

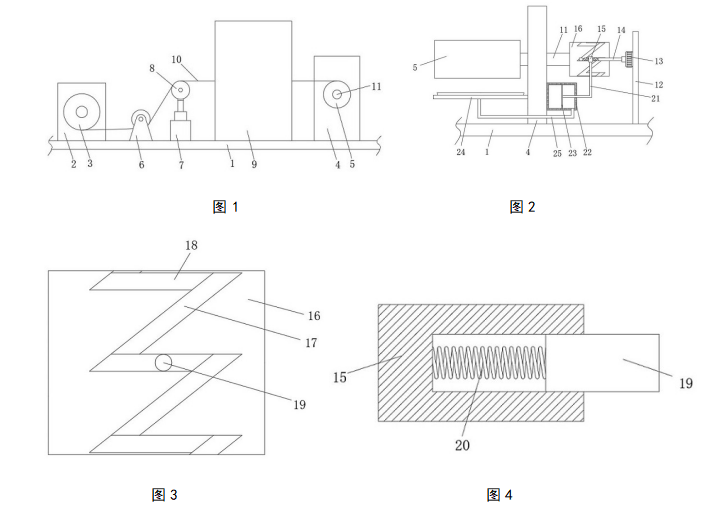

  图1为本实用新型一种土工格栅生产用收卷装置的主视图;图2为本实用新型一种土工格栅生产用收卷装置的侧视图;图3为本实用新型一种土工格栅生产用收卷装置中转动柱、斜向槽、横槽和滑柱结构的正视图;图4为本实用新型一种土工格栅生产用收卷装置中套块、滑柱和弹簧结构的侧视剖视图。
  图例说明:
  1、底板;2、固定板一;3、放卷辊;4、固定板二;5、收卷辊;6、绷紧辊;7、气缸;8、稳固辊;9、分裁机;10、土工格栅;11、转轴一;12、固定板三;13、电机;14、转轴二;15、套块;16、转动柱;17、斜槽;18、横槽;19、滑柱;20、弹簧;21、连接杆;22、活塞筒;23、活塞板;24、出气管排;25、连接管。

4.实用新型名称:一种土工格栅生产加工用焊接装置
申请号:CN202220824787
公开号:CN217571521U
授权公告日:2022.10.14
专利权人:中泰恒邦工程技术有限公司
  本实用新型涉及格栅焊接技术领域,尤其涉及一种土工格栅生产加工用焊接装置,包括底板、第一电机、安装架、移动块、定位轮和焊接头,所述底板内部设置有安装槽,所述安装槽内部设置有定位轮,所述底板上端设置有第一电机,所述底板中部上端设置有安装架,所述安装架内部设置有移动块,所述移动块一侧设置有焊接头。本实用新型具有垂直焊接的功能,解决了现有的格栅焊接装置缺少稳定垂直焊接功能的问题,导致对格栅的焊接效果不理想,影响整体的美观。


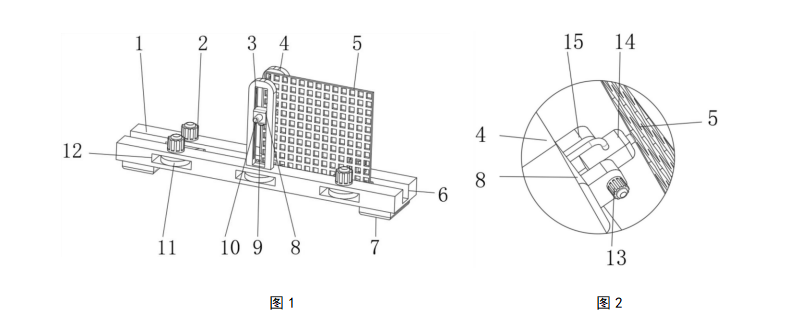

  图1为本实用新型的三维立体示意图;图2为本实用新型的焊接头和第三电机示意图。
  图例说明:
  1、底板;2、第一电机;3、第二导轨;4、安装架;5、本体;6、第一导轨;7、底座;8、移动块;9、第二电机;10、送丝机;11、定位轮;12、安装槽;13、第三电机;14、焊接头;15、支架。

5.实用新型名称:一种具有导向纠偏功能的土工格栅加工注塑模具
申请号:CN202221302246
公开号:CN217573864U
授权公告日:2022.10.14
专利权人:山东瑞恩生态环境科技有限公司
  本实用新型提出了一种具有导向纠偏功能的土工格栅加工注塑模具,包括定模和动模,动模上端面开有横纵分布的带槽,动模沿带槽走向设置有多组导向块,定模下端面设置有多组定位块,动模于带槽的交叉处设有内凹的下定型槽,定模设有内凹且适配下定型槽的上定型槽,下定型槽的中部开设有连通动模下端面的流道,流道内滑动连接有密封活塞,动模的一侧开设有注塑孔道。当合模时,随着动模的上移,格栅带在导向块两侧斜面的引导下落入带槽内,最终,定位块嵌在导向块内,将格栅带牢牢地束缚在带槽内,使得格栅带可以长时间保持平直,解决了土工格栅生产线中横纵带偏斜、上下模具闭合伤带的问题。

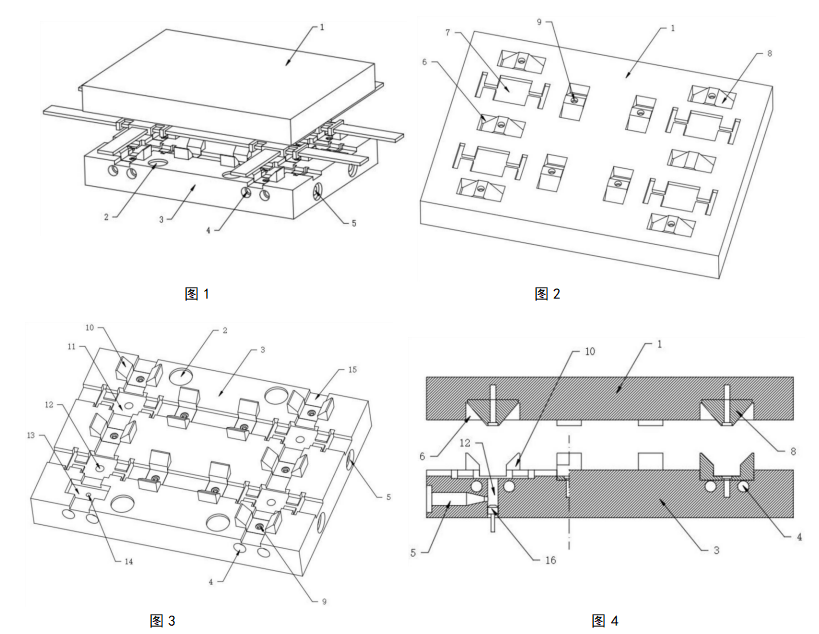

  图1为本实用新型的结构示意图;图2为定模的结构示意图;图3为动模的结构示意图;图4为本实用新型的阶梯剖视图。
  图例说明:
  1、定模;2、安装槽;3、动模;4、冷却孔道;5、注塑孔道;6、定位槽;7、上定型槽;8、定位块;9、沉头孔;10、导向块;11、下定型槽;12、流道;13、导向槽;14、螺纹孔;15、带槽;16、密封活塞。

外观设计专利
1.外观设计产品名称:土工格栅(菱形层叠多筋强化)
申请号:CN202230376800
公开号:CN307611979S
授权公告日:2022.10.21
专利权人:肥城联谊工程塑料有限公司
  1.本外观设计产品的名称:土工格栅(菱形层叠多筋强化)。
  2.本外观设计产品的用途:用于边坡防护和地面加固的铺垫使用,提高承载力。
  3.本外观设计产品的设计要点:在于形状。
  4.最能表明设计要点的图片或照片:主视图。
  5.本外观设计为薄型产品,左视图、右视图、俯视图、仰视图分别为产品的裁切面,无设计要点,省略左视图、右视图、俯视图、仰视图。
  6.本外观设计产品四方连续,无限定边界。



2.外观设计产品名称:土工格栅(五边形交联系列)
申请号:CN202230384816
公开号:CN307611981S
授权公告日:2022.10.21
专利权人:肥城联谊工程塑料有限公司
  1.本外观设计产品的名称:土工格栅(五边形交联系列)。
  2.本外观设计产品的用途:用于边坡防护和地面加固,提高承载力。
  3.本外观设计产品的设计要点:在于形状。
  4.最能表明设计要点的图片或照片:设计1主视图。
  5.本外观设计为薄型产品,省略各个相似设计的左视图、右视图、俯视图、仰视图。
  6.指定设计1为基本设计。
  7.本外观设计产品四方连续,无限定边界。
3.外观设计产品名称:土工格栅(菱形多向交联强化)
申请号:CN202230385071
公开号:CN307611982S
授权公告日:2022.10.21
专利权人:肥城联谊工程塑料有限公司
  1.本外观设计产品的名称:土工格栅(菱形多向交联强化)。
  2.本外观设计产品的用途:用于边坡防护和地面加固的铺垫使用,提高承载力。
  3.本外观设计产品的设计要点:在于形状。
  4.最能表明设计要点的图片或照片:主视图。
  5.本外观设计为薄型产品,左视图、右视图、俯视图、仰视图分别为产品的裁切面,无设计要点,省略左视图、右视图、俯视图、仰视图。

  6.本外观设计产品四方连续,无限定边界。



-----摘录自“国家知识产权局网站”

【撰稿:杨 佳  审核:刘伟超  编辑:许喜娟】
