中国土工合成材料工程协会

土工格室相关专利汇编-5

【字体：大中小】【发布日期：2023-01-13 17:37】【来源：中国土工合成材料工程协会】【作者：中国土工合成材料工程协会】

　　为适应工程对土工格室性能的需要，拓展土工格室的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为促进土工格室技术的推广与应用，增进技术人员对土工格室产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2022年9月至10月协会会员单位授权的土工格室相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
1. 实用新型名称：一种土工格室焊接用定位夹具
申请号：CN202221077006
公开号：CN217622251U
授权公告日：2022.10.21
专利权人：泸州胜扬新材料有限公司

　　本实用新型公开了一种土工格室焊接用定位夹具。所述土工格室焊接用定位夹具包括：底座，所述底座的顶部固定安装有支撑杆，所述支撑杆的外侧固定安装有第一防护盒，所述第一防护盒的内壁固定安装有伺服电机，所述第一防护盒的外侧固定安装有第二防护盒，所述第二防护盒的内壁固定安装有第一固定块，所述第一固定块的一侧固定安装有传动杆，所述传动杆的一侧固定安装有气缸，所述气缸的输出端固定安装有固定板。本实用新型提供的土工格室焊接用定位夹具，具有提高产量质量，改善劳动条件的优点。

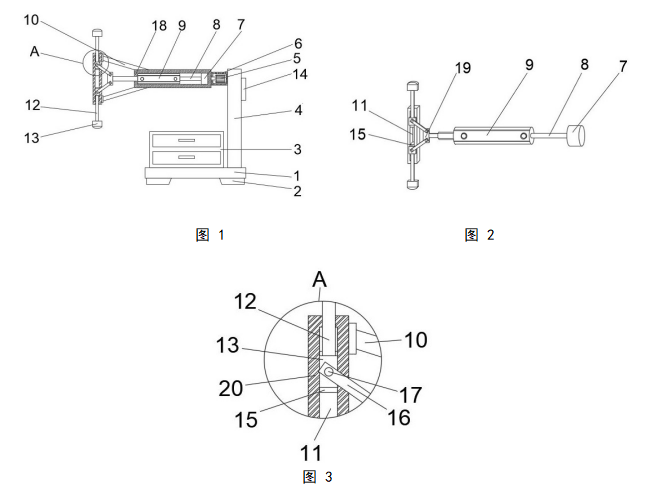

　　图1为本实用新型一种土工格室焊接用定位夹具的正视剖视结构示意图；图2为本实用新型一种土工格室焊接用定位夹具的传动部位结构示意图；图3为本实用新型图1中A部分放大结构示意图。
　　图例说明：
　　1、底座；2、支撑脚；3、储存抽屉；4、支撑杆；5、伺服电机；6、第一防护盒；7、第一固定块；8、传动杆；9、气缸；10、支撑架；11、限位槽；12、固定杆；13、定位块；14、控制面板；15、限位块；16、转动板；17、转动块；18、第二防护盒；19、固定板；20、安装块。
2. 实用新型名称：一种控制路桥过渡段不均匀沉降的路基结构
申请号：CN202221362966
公开号：CN217629218U
授权公告日：2022.10.21
专利权人：中国建筑第七工程局有限公司；重庆交通大学

　　本实用新型公开了一种控制路桥过渡段不均匀沉降的路基结构，属于土木工程技术领域，包括：设置在桥台和路基之间的多层加筋层，所述加筋层包括：土工格室，所述土工格室通过连接机构安装在所述桥台和所述路基之间，所述土工格室上填充有填料；土工格栅，所述土工格栅铺设在所述土工格室上；所述加筋层上设置有加筋混凝土面层。通过在土工格室之间设置土工格栅，加强了路基的稳定性和承载力，有效防止多层土工格室之间的填料流失而造成的路基变形，防止发生沉降并提高了消除不均匀沉降的效果。

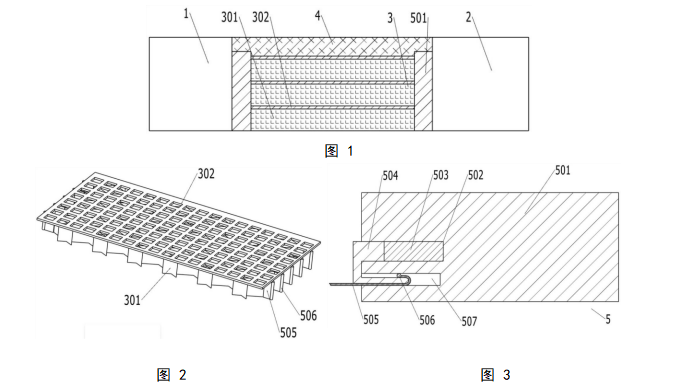

　　图1为本实用新型实施例的结构示意图；图2为本实用新型实施例的单层加筋层的结构示意图；图3为本实用新型实施例的连接机构的安装俯视图。
　　图例说明：

　　1、桥台；2路基；3、加筋层；301、土工格室；302、土工格栅；4、加筋混凝土面层；5、连接机构；501、安装面板；502、安装槽；503、第一弹性带；504、第一挂钩；505、第二弹性带；506、第二挂钩；507、卡紧槽。

3. 实用新型名称：一种土工格室生产用分裁装置
申请号：CN202221276654
公开号：CN217618454U
授权公告日：2022.10.21
专利权人：泸州胜扬新材料有限公司

　　本实用新型公开了一种土工格室生产用分裁装置，包括工作箱，工作箱的表面固定连接有传送辊一和固定板一，工作箱的内壁固定连接有传送辊二、吸尘器和激光切割机，固定板一的表面设置有调节部件，调节部件、传送辊一和传送辊二的表面共同传送有土工格室，工作箱的表面开设有进口和出口，工作箱的表面开设有可视窗，调节部件包括定轴转动连接在固定板一表面的转轴二，转轴二的表面固定连接有压辊二，固定板一的表面开设有滑槽一，滑槽一的内壁滑动连接有滑块，滑块的表面定轴转动连接有转轴一，转轴一的表面固定连接压辊一，本实用新型具备对不厚厚度的土工格室进行传送分裁的效果。

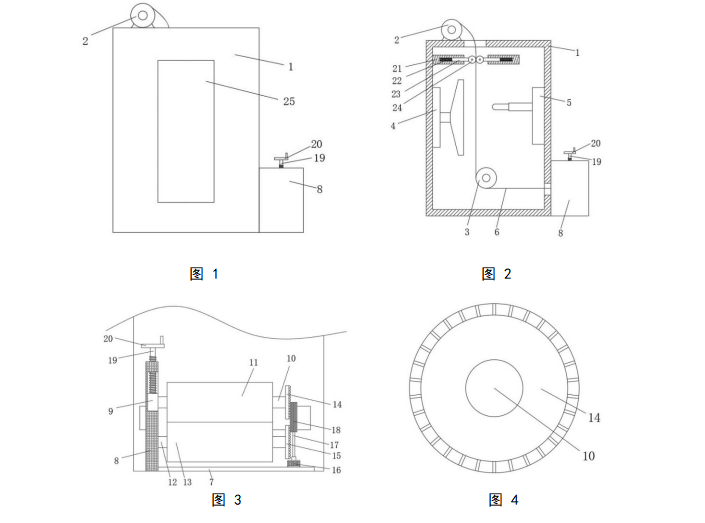

　　图1为本实用新型一种土工格室生产用分裁装置的主视图；图2为本实用新型一种土工格室生产用分裁装置的正视剖视图；图3为本实用新型一种土工格室生产用分裁装置的侧视图；图4为本实用新型一种土工格室生产用分裁装置中转轴一和转盘一结构的侧视图。
　　图例说明：
　　1、工作箱；2、传送辊一；3、传送辊二；4、吸尘器；5、激光切割机；6、土工格室；7、固定板二；8、固定板一；9、滑块；10、转轴一；11、压辊一；12、转轴二；13、压辊二；14、转盘一；15、转盘二；16、电机；17、转轴三；18、直尺圆柱齿轮；19、螺纹杆；20、把手；21、固定块；22、弹簧；23、滑板；24、传送辊三；25、可视窗。
4. 实用新型名称：方便拆装的土工格室连接结构
申请号：CN202221604218
公开号：CN217438880U
授权公告日：2022.09.16
专利权人：山东路源工程材料有限公司

　　本实用新型属于土工格室连接技术应用设备领域，尤其涉及一种方便拆装的土工格室连接结构，包括土工格室本体，相邻两个所述的土工格室本体之间设置有连接机构，所述的连接机构包括定位板和连接板，所述的定位板上端一侧设置有卡块，所述的定位板下端一侧设置有呈中空矩形设计的限位套板，所述的卡块和限位套板之间设置有连接套，所述的土工格室本体的一端设置有呈凸形状设计的卡合板，另一端设置有呈凹形状设计的配合板，所述的卡合板一侧倾斜设置有可发生弹性形变的止板，所述的配合板内开设有与止板相配合的限位槽。本实用新型设计合理、结构简单、加工方便且能够有效实现土工格室间的便捷安装、提高安装工作进程，并满足人们的使用需求。

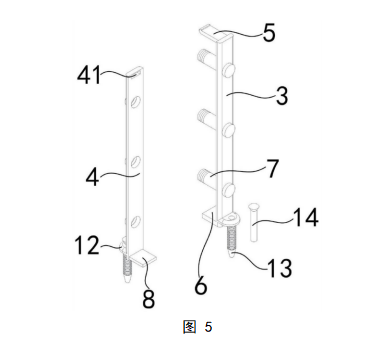

　　图1为方便拆装的土工格室连接结构使用状态下的结构示意图；图2为土工格室本体两端的部分结构示意图；图3为土工格室本体两端的部分内部结构正视图；图4为连接机构的结构示意图；图5为连接机构的部分结构爆炸示意图。
　　图例说明：
　　1、土工格室本体；2、连接机构；3、定位板；4、连接板；41、卡槽；5、卡块；6、限位套板；7、连接套；8、插板；9、锁紧螺母；10、卡合板；101、止板；11、配合板；111、限位槽；12、连接耳；13、膨胀杆；14、定位杆；15、通孔。

------摘录自“国家知识产权局网站”

【供稿：杨　佳　　审核：刘伟超　　编辑：许喜娟】
