土工布相关专利汇编-7
【字体: 】  【发布日期:2023-01-18 10:42】  【来源:中国土工合成材料工程协会】  【作者:中国土工合成材料工程协会】
  为适应工程对土工布性能的需求,拓展土工布的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用,增进技术人员对土工布产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2022年11月份协会会员单位授权的土工布相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。

实用新型专利
1. 实用新型名称:用于土工布开松机的防尘装置
申请号:CN202221687544
公开号:CN217895817U
授权公告日:2022.11.25
专利权人:江苏百益合成材料有限公司
  本实用新型提供了用于土工布开松机的防尘装置,涉及纺织设备技术领域。本实用新型中的土工布开松机防尘装置中设置有空气离子发生器,空气离子发生器射出负离子束,可以与粉尘中的正离子中和,充分消除静电,防止粉尘在静电作用下团聚吸附在防尘装置内壁上,对防尘装置的正常运行造成影响;同时在防尘装置的出尘口位置设置有喷淋装置,利用水流直接带走吸出的粉尘,无需定期对集尘罐进行清理,进一步提升操作便捷性。

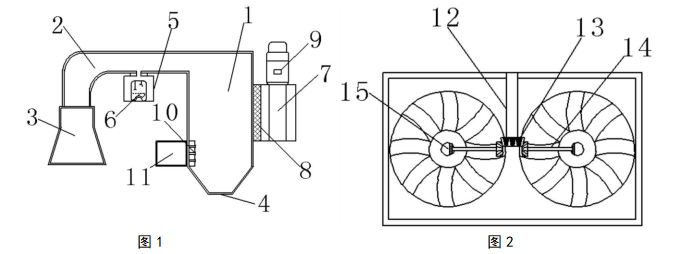

  图1为本实用新型的结构示意图;图2为风箱风扇结构示意图。
  图例说明:
  1、集尘筒;2、进风管道;3、集尘口;4、排尘口;5、负离子发生箱;6、空气离子发生器;7、风箱;8、滤网;9、驱动电机;10、喷淋装置; 11、水箱;12、转动杆;13、驱动齿轮;14、传动轴;15、风扇。

2. 实用新型名称:一种具备有效缓解水冲击力的土工布
申请号:CN202221761640
公开号:CN217896453U
授权公告日:2022.11.25
专利权人:云南众驰工程材料有限公司
  本实用新型公开了一种具备有效缓解水冲击力的土工布,涉及土工布领域,包括主体,所述主体一侧开设有插槽,所述插槽内部插设有金属板,所述金属板与主体外侧面之间设置有连接机构,所述主体外侧面靠近边缘位置设置有护边机构,所述连接机构包括固定安装金属板上端表面靠近边缘位置的连接板,所述连接板外侧面靠近两边角位置均贯穿开设有贯穿槽,所述贯穿槽内部插设有金属衔接板,所述金属衔接板一端与主体外侧面相固接;该具备有效缓解水冲击力的土工布可以提高主体的强度,从而可以很好地缓解水对该土工布的冲击力,且通过设置护边机构可以对主体边缘进行防护,防止主体边缘抽丝,影响使用。

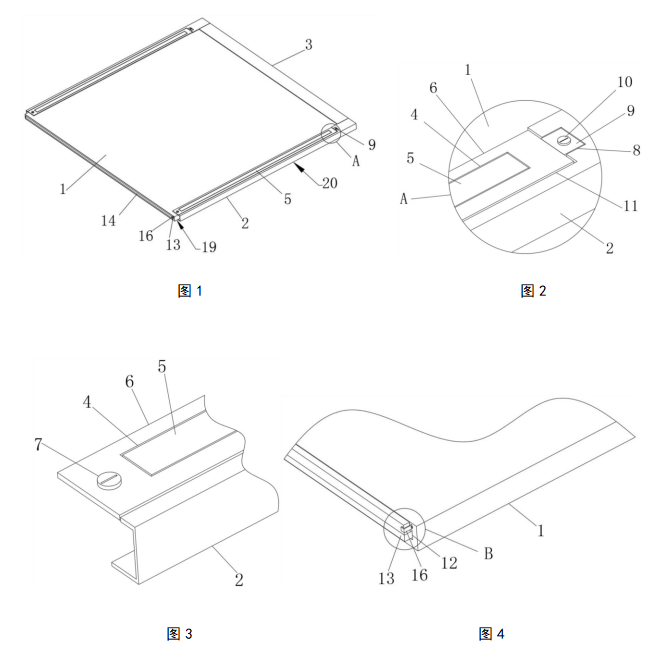

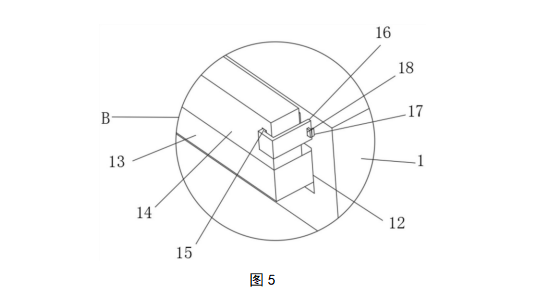

  图1为本实用新型的整体结构示意图;图2为本实用新型中图1中A处的放大图;图3为本实用新型中护边机构的局部结构示意图;图4为本实用新型的局部结构示意图;图5为本实用新型中图4中B处的放大图。
  图例说明:
  1、主体;2、防护框;3、连接框;4、横槽;5、横板;6、卡板;7、固定钉一;8、方型槽;9、固定块;10、固定钉二;11、卡槽;12、插槽;13、金属板;14、连接板;15、贯穿槽;16、金属衔接板;17、金属固定板;18、固定槽;19、连接机构;20、护边机构。

3. 实用新型名称:一种复合聚酯长丝土工布
申请号:CN202221903026
公开号:CN217894751U
授权公告日:2022.11.25
专利权人:云南众驰工程材料有限公司
  本实用新型公开了一种复合聚酯长丝土工布,涉及聚酯长丝土工布领域,包括主体,所述主体左侧设置有防护机构一,所述主体右侧设置有防护机构二,所述防护机构一上设置有固定机构,所述防护机构一包括防护板和固定板,所述固定板上端靠近两侧位置均开设有固定槽,所述固定槽内部底端靠近一侧位置开设有插槽,所述固定槽内部底端设置有两组螺钉,两组所述螺钉上端设置有定位板,所述防护板内部底端且位于插槽下方位置设置有连接板;该复合聚酯长丝土工布可以对主体防护避免主体两端受损导致复合聚酯长丝散开,有效的提高主体的稳定性,可以对缠绕设置在防护机构二上的主体进一步固定,便于运输和放置。

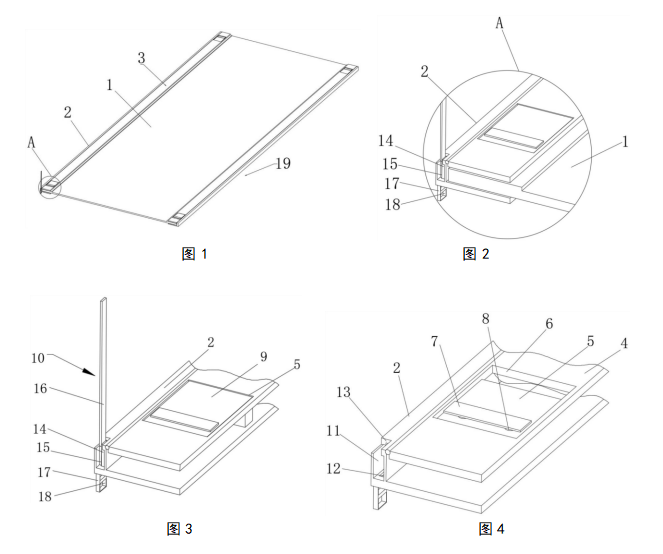

  图1为本实用新型的整体结构示意图;图2为本实用新型的图1中A处的放大图;图3为本实用新型的防护板和固定机构的结构示意图;图4为本实用新型的防护板和固定板的结构示意图。
  图例说明:
  1、主体;2、防护板;3、防护机构一;4、固定板;5、固定槽;6、插槽;7、定位板;8、螺钉;9、连接板;10、固定机构;11、收纳槽;12、滑槽;13、凹槽;14、承载板;15、方板;16、绑带;17、卡板;18、卡槽;19、防护机构二。

4. 实用新型名称:一种土工布制备用针刺机构
申请号:CN202222240185
公开号:CN217869399U
授权公告日:2022.11.22
专利权人:山东鑫宇土工材料工程有限公司
  本实用新型提供一种土工布制备用针刺机构,能够避免设备发生振动,减少对设备造成影响,保证土工布的生产能够正常进行。本申请包括:述支撑底座上安装有所述第一运送组件和所述第二运送组件,所述第一运送组件和所述第二运送组件之间安装有支撑框架,所述支撑框架的上方安装有所述第一针刺组件,所述第一弹簧件的一端与所述第一针刺组件连接,所述第一弹簧件的另一端与所述支撑框架的顶端连接,所述支撑框架的下方安装有所述第二针刺组件,所述第二弹簧件的一端与所述第二针刺组件连接,所述第二弹簧件的另一端与所述支撑框架的底端连接,所述第一针刺组件和所述第二针刺组件用于对土工布进行来回穿刺处理。

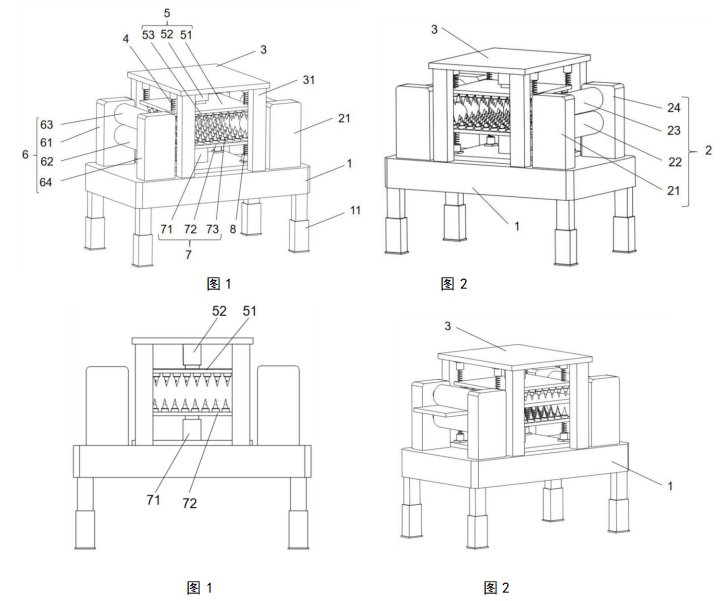

  图1为本实用新型土工布制备用针刺机构整体结构的一个示意图;图2为本实用新型土工布制备用针刺机构整体结构的另一个示意图;图3为本实用新型土工布制备用针刺机构整体结构的另一个示意图;图4为本实用新型土工布制备用针刺机构整体结构的另一个示意图。
  图例说明:
  1、支撑底座;11、支撑杆;2、第一运送组件;21、第一支撑板;22、第一滚筒;23、第二滚筒;24、第二支撑板;3、支撑框架;4、第一弹簧件;5、第一针刺组件;51、第一连接板体;52、第一电缸活塞杆;53、第一穿刺针;6、第二运送组件;61、第三支撑板;62、第三滚筒;63、第四滚筒;64、第四支撑板;7、第二针刺组件;71、第二电缸活塞杆;72、第二连接板体;73、第二穿刺针;8、第二弹簧件。


5. 实用新型名称:节水灌溉生态土工布
申请号:CN202220757912
公开号:CN217756297U
授权公告日:2022.11.08
专利权人:四川诚汇金环保科技有限公司
  本实用新型公开了节水灌溉生态土工布,包括转动辊,转动辊的外辊壁环绕套装有土工布,转动辊的两端均固定安装有限位机构,两个限位机构均包括转动圆块,两个转动圆块分别转动安装在转动辊的两端,两个转动圆块的外环壁固定安装有轴筒,通过调节L型挡杆在对应轴筒内伸缩的长度,根据转动辊外辊壁绕卷的土工布厚度将L型挡杆紧密贴附在土工布的活动端边,通过轴筒外筒壁的弧形锥块能够将轴筒定点插入土地中,方便拉动土工布进行铺装,通过拧紧螺钉的方式带动挤压圆块靠近并挤压土工布的活动端边,从而方便通过把手拉拽土工布进行铺装,避免脱手,且两个把手的位置能够在土工布的活动端边移动调节,使得使用更加方便。
  图1为本实用新型整体结构示意图;图2为本实用新型限位机构结构示意图;图3为本实用新型握把机构结构示意图。
  图例说明:
  1、转动辊;2、土工布;3、限位机构;4、握把机构;31、转动圆块;32、轴筒;33、内筒腔;34、限位槽;35、 L型挡杆;36、挡块;37、第一螺钉;38、限位锥块;41、安装座;42、第二螺钉;43、挤压圆块;44、连接座; 45、把手。

6. 实用新型名称:对接型土工布
申请号:CN202220758779
公开号:CN217758685U
授权公告日:2022.11.08
专利权人:四川诚汇金环保科技有限公司
  本实用新型涉及土工布技术领域,且公开了对接型土工布,包括连接机构本体,所述连接机构本体的两侧开设有用于对接的连接凹槽,所述连接凹槽的侧边为倒角设计;所述连接机构本体的上下两侧均开设有滑动槽,所述滑动槽的内部滑动连接有开设凹腔的压入板,所述凹腔灌入有热胶液;所述压入板的下方设置有均匀分布的挤压凸块,且热胶液流入到挤压凸块上;所述连接机构本体的上方固定安装有隔热板。通过通入热胶液,通过外部加热装置作用于隔热板,会将连接机构本体向下压,同时上下两部分的压入板相互靠近,此时溶胶会融化,进入到挤压凸块上,对插入到连接凹槽中的土工布进行对接,实现了方便对接的效果,溶胶的作用,提高了对接土工布的密封性。

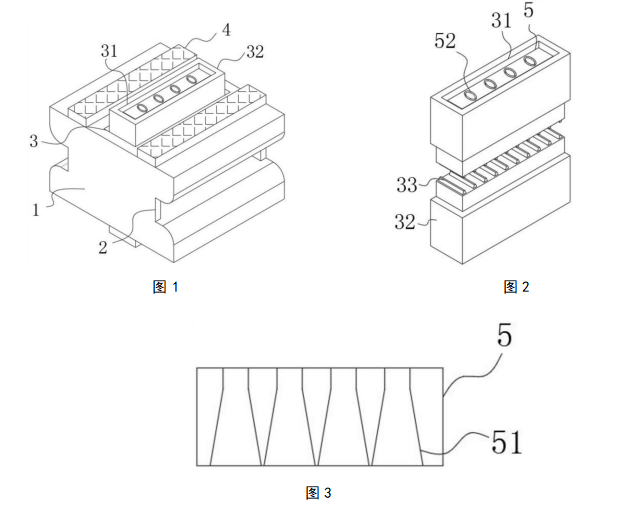

  图1为本实用新型连接机构本体立体示意图;图2本实用新型压入板结构立体示意图;图3为为本实用新型锥形槽结构示意图。
  图例说明:
  1、连接机构本体;2、连接凹槽;3、滑动槽;31、凹腔;32、压入板;33、挤压凸块;4、隔热板;5、连接板;51、锥形槽;52、入口槽。


7. 实用新型名称:一种土工布生产用杂物和异物检测机构
申请号:CN202220873055
公开号:CN217710035U
授权公告日:2022.11.01
专利权人:四川诚汇金环保科技有限公司
  本实用新型提供了一种土工布生产用杂物和异物检测机构,包括输送架台,所述输送架台的内侧设置有输送辊,且输送辊的下端设置有电机,并且输送架台的外侧固定有安装板,所述安装板的上端内侧设置有检测箱,且检测箱的上端设置有报警器,并且检测箱在输送方向的一端面设置有红外发射光源,且检测箱的前端设置有控制器,所述红外发射光源在输送布料上端面形成检测区,且检测区的下端设置有顶升辊,所述顶升辊的前后两端设置连接有同步气缸,且同步气缸的下端设置有安装架。本实用新型解决了现有的土工布生产用杂物和异物检测机构结构简单,且检测到杂质异物后不能将其所在区域布料凸显出来,降低了生产效率的问题。

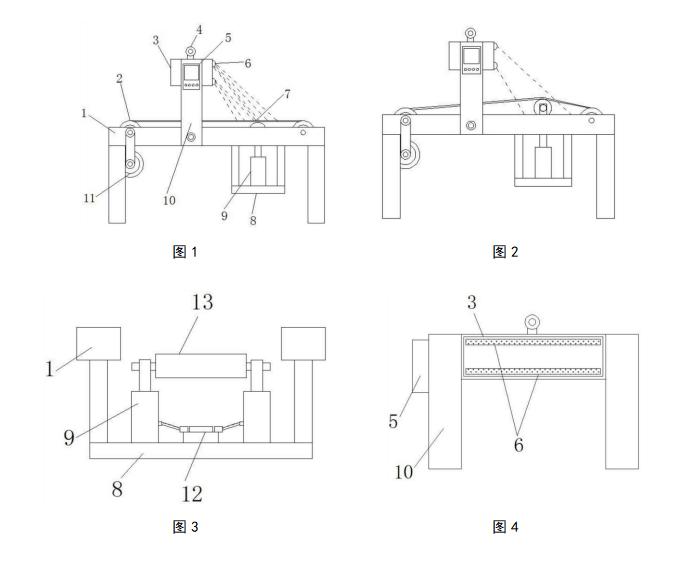

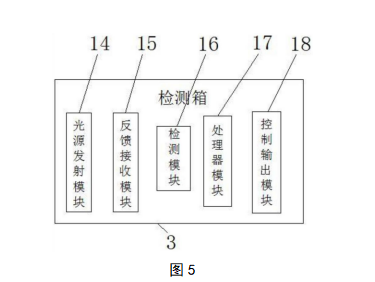

  图1为本实用新型实施例的总体结构正视示意图;图2为本实用新型实施例的顶升辊顶升状态示意图;图3为本实用新型实施例的同步气缸安装侧视示意图;图4为本实用新型实施例的检测箱侧视示意图;图5为本实用新型实施例的检测箱内部模块示意图。
  图例说明:
  1、输送架台;2、输送辊;3、检测箱;4、报警器;5、控制器;6、红外发射光源;7、检测区;8、安装架;9、同步气缸;10、安装板;11、电机;12、电控阀门;13、顶升辊;14、光源发射模块;15、反馈接收模块;16、检测模块;17、处理器模块;18、控制输出模块。

8. 实用新型名称:一种复合土工布的抗拉伸结构体
申请号:CN202221183433
公开号:CN217705058U
授权公告日:2022.11.01
专利权人:山东东岳工程材料有限公司
  本实用新型公开了一种复合土工布的抗拉伸结构体,包括土工布基层,所述土工布基层上侧设置有抗紫外线层,所述土工布基层的下侧设置有抗拉伸层,所述抗拉伸层包括:抗拉伸夹层,所述抗拉伸夹层材质为聚氨酯类纤维;弹性网格层,所述弹性网格层设置有两层,且分别设置在抗拉伸夹层的上下侧,所述弹性网格层材质为聚乙烯;定型条,所述定型条依次垂直贯穿抗拉伸夹层和弹性网格层的中部;定型架,所述定型架沿抗拉伸夹层和弹性网格层的周端设置;本实用新型当复合土工布受到外力出现发生褶皱后,通过抗拉伸层可快速的恢复原状,提高复合土工布整体的抗拉伸性,提高复合土工布的使用效果。

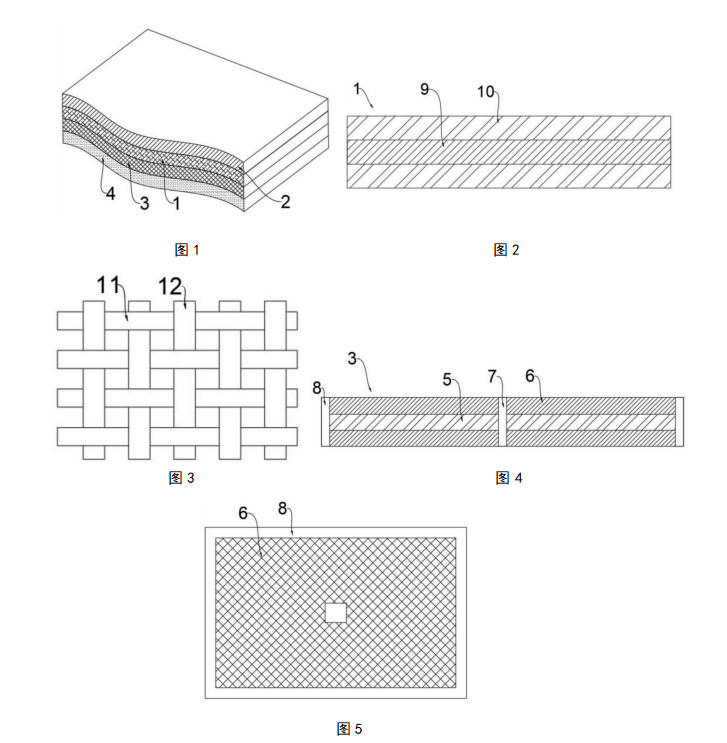

  图1为本实用新型的结构示意图;图2本实用新型土工布基层的结构示意图;图3为本实用新型编织层的结构示意图;图4为本实用新型抗拉伸层的结构示意图;图5为本实用新型弹性网格层的结构示意图。
  图例说明:
  1、土工布基层;2、抗紫外线层;3、抗拉伸层;4、防护层;5、抗拉伸夹层;6、弹性网格层;7、定型条;8、定型架;9、夹心层;10、编织层;11、丙纶;12、涤纶。



------摘录自“国家知识产权局网站”

【供稿:杨 佳  审核:刘伟超  编辑:许喜娟】
