| 为适应工程对土工膜性能的需求，拓展土工膜的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用，增进技术人员对土工膜产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2022年11月份协会会员单位授权的土工膜相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
实用新型专利
1. 实用新型名称：一种使用废旧塑料制作土工膜的生产线申请号：CN202221717522 公开号：CN217862913U 授权公告日：2022.11.22 专利权人：山东建通土工材料有限公司 本申请提供一种使用废旧塑料制作土工膜的生产线，包括依次连接的上料装置、挤出装置和成型装置；上料装置、挤出装置和成型装置在废旧塑料的输送方向上自上而下阶梯排布，挤出装置与成型装置间具有第一间隙，第一间隙形成有排气位，并且挤出装置的出料口设置有分流滤网，以使得废旧塑料经上料装置进入挤出装置和成型装置后，由熔体直接成型为土工膜。本申请可以将废旧塑料直接制成土工膜，不仅省去了将熔体变为塑料颗粒的步骤，还可以通过排气位将水汽和可挥发气体排出，减少水分对土工膜成型造成的影响；并且，可调节的分流滤网也可以对挤出装置中的压力和熔体密度进行调节，使得熔体的流动更加均匀，进一步提高土工膜的质量。

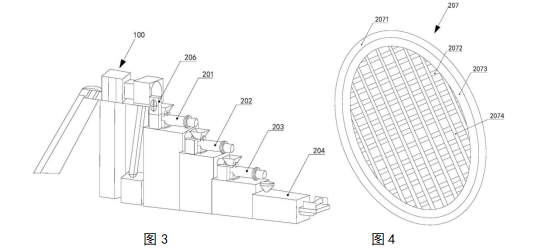

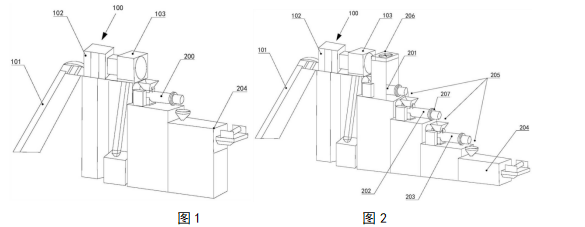

图1为本实用新型的一种使用废旧塑料制作土工膜的生产线的结构示意图；图2为本实用新型提供的另一种使用废旧塑料制作土工膜的生产线的结构示意图；图3为本实用新型提供的另一种使用废旧塑料制作土工膜的生产线的结构示意图；图4为本实用新型提供的一种分流滤网的结构示意图。
图例说明：
100、上料装置；101、皮带输送机；102、多级清洁器；103、挤干机；200、挤出装置；201、第一螺杆挤出机；202、第二螺杆挤出机；203、第三螺杆挤出机；204、成型装置；205、排气位；206、抽风装置和空气净化装置；207、分流滤网；2071、第一框体；2072、横滤网；2073、第二框体；2074、纵滤网。
2. 实用新型名称：土工膜检漏装置 申请号：CN202220964685公开号：CN217819208U 授权公告日：2022.11.15 专利权人：仪征升力防排水材料有限公司 本实用新型涉及土工膜技术领域，尤其涉及土工膜检漏装置，包括装置本体，所述装置本体的底部开设有检测观察口，且其斜面上开设有检测槽，检测槽的底端敞口设置，检测槽内靠近底端处设置有限位板，限位板上安装有电动推杆，电动推杆的端部设有铁条，并且检测槽的底部设有孔板，装置本体的顶部安装有卷膜架，并且在其侧壁之间还安装有固定架，固定架的侧壁之间通过凸轮活动设置有调节辊，凸轮的一侧安装有旋转马达，并且固定架的一侧外壁上安装有多个注水筒，装置本体内部一侧设置有水箱，水箱与注水筒之间连接有水管。相比于现有技术，本实用新型不仅可以提高土工膜检漏的完整性，而且还能避免过程中对其造成破损。

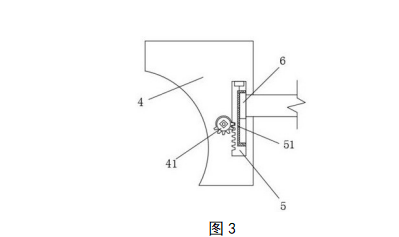

图1为本实用新型提出的土工膜检漏装置的侧视结构示意图；图2为本实用新型提出的土工膜检漏装置的固定架以及调节辊的结构示意图；图3为本实用新型提出的土工膜检漏装置的调节座及其连接的结构示意图。
图例说明： 1、装置本体；11、控制器；12、检测槽；13、孔板；14、水箱；2、固定架；21、注水筒；22、调节辊；23、凸轮；24、滑块；3、限位板；4、调节座；41、齿轮；5、齿条；51、硅钢片；6、铁条。 3. 实用新型名称：土工膜生产用防褶皱装置 申请号：CN202220965583 公开号：CN217807815U 授权公告日：2022.11.15 专利权人：仪征升力防排水材料有限公司 本实用新型涉及土工膜生产技术领域，尤其涉及土工膜生产用防褶皱装置，包括底座，所述底座的顶部通过旋转轴转动连接有旋转柱，所述旋转柱的一侧设置有安装箱，所述安装箱的内部空腔设计为安装室，从所述旋转柱的内部向安装室内引出可伸缩的推动杆，推动杆位于安装室内侧的端部设置有固定板，所述安装箱在其顶角以及底角的缺口内分别通过连接轴转动连接有活动臂，活动臂位于安装箱外侧的臂杆上设置有刮平板，本实用新型解决了土工膜生产时表面产生的褶皱不及时去除，会影响产品质量的问题，本防褶皱装置的提出，工作人员能够根据土工膜的厚度选择合适调整刮平板的位置，从而有效地将土工膜表面的褶皱刮除，保证产品的外观质量。

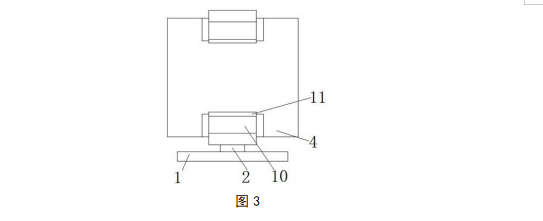

图1为本实用新型提出的土工膜生产用防褶皱装置的主视结构示意图；图2为本实用新型提出的土工膜生产用防褶皱装置的俯视结构示意图；图3为本实用新型提出的土工膜生产用防褶皱装置的侧视结构示意图。
图例说明： 1、底座；2、旋转轴；3、旋转柱；4、安装箱；5、推杆电机；6、推动杆；7、固定板；8、连接杆；9、连接轴；10、活动臂；11、刮平板；12、安装室；13、缺口。 4. 实用新型名称：土工膜粘连压膜装置 申请号：CN202221140096 公开号：CN217803407U 授权公告日：2022.11.15 专利权人：仪征升力防排水材料有限公司 本实用新型涉及土木工程技术领域，尤其涉及一种土工膜粘连压膜装置，包括主体，所述主体顶端固定安装有箱体，且主体内转动连接有压膜辊，所述主体内固定安装有两个输出轴竖直向下的伸缩电机，且伸缩电机的输出轴连接有升降架，所述升降架底部固定安装有两个滚轮，所述主体内固定安装有放置架，且放置架内放置有土工膜，所述主体内开设有导向腔，所述箱体一侧固定安装有喷胶架，且喷胶架底部连接安装有若干个电动喷头，所述箱体一侧固定安装有推杆，且箱体内设有观察窗。本实用新型，能够在喷胶的同时进行压膜工作，使土工膜连接得更加紧密，且更加平整，具有实用性。

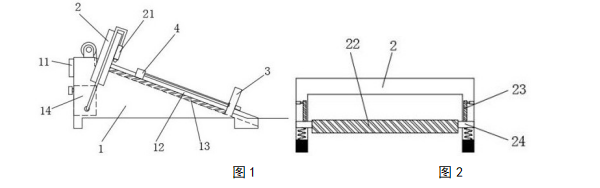

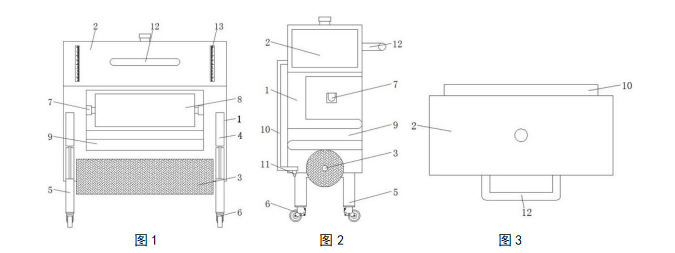

图1为本实用新型提出的土工膜粘连压膜装置的正面结构示意图；图2为本实用新型提出的土工膜粘连压膜装置的侧面结构示意图；图3为本实用新型提出的土工膜粘连压膜装置的俯视结构示意图。
图例说明： 1、主体；2、箱体；3、压膜辊；4、伸缩电机；5、升降架；6、滚轮；7、放置架；8、土工膜；9、导向腔；10、喷胶架；11、电动喷头；12、推杆；13、观察窗。 5. 实用新型名称：用于坡面的防渗复合土工膜 申请号：CN202220758784 公开号：CN217758567U 授权公告日：2022.11.08 专利权人：四川诚汇金环保科技有限公司 本实用新型涉及土工膜技术领域，尤其是用于坡面的防渗复合土工膜，包括坡体和基板，所述坡体的上端四组设有支撑机构，所述支撑机构的上端均设有基板，每两组所述支撑机构之间均设有土工膜本体，所述支撑机构包括有支撑框、侧板、槽口、支撑柱、缓冲机构和凹槽，所述支撑框均位于坡体和基板之间，所述支撑框的两侧均连接有侧板，所述侧板的一侧均设有凹槽，所述支撑框的外侧均设有槽口，每两个所述凹槽之间共同设有支撑柱，本实用新型通过对土工膜设置复合层，便于其有效地增加了防水效果和防腐蚀及耐磨作用，便于增加其使用寿命，且通过对其进行铺设松紧度可以缓冲调节，便于其适应坡面的变化，避免裂开，便于防渗水，有效地增加其使用寿命。

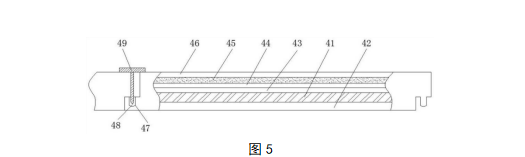

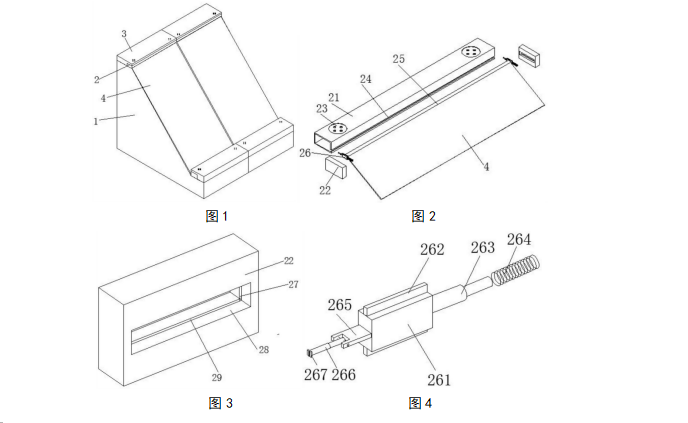

图1为本实用新型提出的用于坡面的防渗复合土工膜立体结构示意图；图2为本实用新型提出的用于坡面的防渗复合土工膜的支撑机构立体结构示意图；图3为本实用新型提出的用于坡面的防渗复合土工膜的侧板立体结构示意图；图4为本实用新型提出的用于坡面的防渗复合土工膜的缓冲机构立体结构示意图；图5为本实用新型提出的用于坡面的防渗复合土工膜的土工膜本体组装剖视结构示意图。
图例说明： 1、坡体；2、支撑机构；21、支撑框；22、侧板；23、固定板；24、槽口；25、支撑柱；26、缓冲机构；261、活动板；262、滑板；263、伸缩杆；264、弹簧；265、连接件；266、阻尼缓冲杆；267、T型滑块；27、第二滑槽；28、凹槽；29、第一滑槽；3、基板；4、土工膜本体；41、膜体；42、防腐层；43、第一纤维布层；44、防渗薄膜层；45、第二纤维布层；46、耐磨层；47、卡槽；48、卡条；49、固定条。 6. 实用新型名称：一种土工膜生产原料上料装置 申请号：CN202220784419 公开号：CN217755888U 授权公告日：2022.11.08 专利权人：四川诚汇金环保科技有限公司 本实用新型公开了一种土工膜生产原料上料装置，属于土工膜生产技术领域。本实用新型包括多个安装块，所述安装块互相不垂直的两个侧面分别转动设置有限位滚轮和限位片，且安装块内设置有能够带动限位片和限位滚轮转动的工作电机，所述限位滚轮的侧面呈圆周设置有多个塑料接板，所述限位片的外侧呈圆周开设有多个限位孔，所述安装块与限位片互相垂直的一侧设置有连接杆，所述连接杆的另一端设置有安装柱，且安装块以安装柱的中心点为圆心呈圆周分布在安装柱的四周。本实用新型结构科学，能够控制进料的速度和时间间隔，同时也能避免因加料过多造成的产品报废，操作简单，免除了人工操作的复杂与危险。
图1为本实用新型提出的一种土工膜生产原料上料装置的整体结构示意图；图2为本实用新型提出的一种土工膜生产原料上料装置的第一传动杆与第二传动杆连接处结构示意图；图3为本实用新型提出的一种土工膜生产原料上料装置的底部俯视结构示意图；图4为本实用新型提出的一种土工膜生产原料上料装置的压片与推杆连接处结构示意图。
图例说明： 1、坡体；2、支撑机构；21、支撑框；22、侧板；23、固定板；24、槽口；25、支撑柱；26、缓冲机构；261、活动板；262、滑板；263、伸缩杆；264、弹簧；265、连接件；266、阻尼缓冲杆；267、T型滑块；27、第二滑槽；28、凹槽；29、第一滑槽；3、基板；4、土工膜本体；41、膜体；42、防腐层；43、第一纤维布层；44、防渗薄膜层；45、第二纤维布层；46、耐磨层；47、卡槽；48、卡条；49、固定条。 7. 实用新型名称：凸点耐摩擦稳固型土工膜 申请号：CN202220784420 公开号：CN217758979U 授权公告日：2022.11.08 专利权人：四川诚汇金环保科技有限公司 本实用新型涉及土工膜技术领域，且公开了凸点耐摩擦稳固型土工膜，包括处于膜中部的膜基层、以及处于膜基层两侧的保护层和摩擦层，所述膜基层包括加强层、以及在靠近保护层的端面上设置有碳黑层，且在加强层的另一侧上设置有稳定剂层；所述摩擦层的下方设置有均匀分布且形状呈椭圆的防磨凸块。该凸点耐摩擦稳固型土工膜，通过设置膜基层，膜基层中的加强层、碳黑层以及稳定剂层的设计，可以提高土工膜的韧性，同时也可以增加土工膜在使用时的稳定性，配合上防磨凸块的设计，提高土工膜的耐摩擦性能。

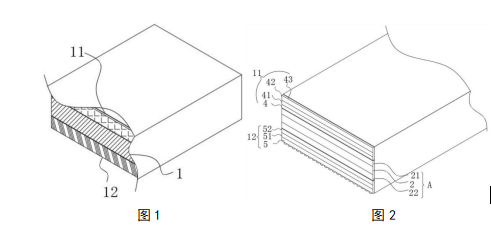

图1为本实用新型土工膜整体结构立体示意图；图2为本实用新型土工膜材料层结构示意图。
图例说明： 1、膜基层；11、保护层；12、摩擦层；2、加强层；21、碳黑层；22、稳定剂层；3、防磨凸块；4、抗氧化层；41、抗老化层；42、防腐层一；43、紫外线吸收层；5、防腐层二；51、防刺穿层；52、防渗透层。 8. 实用新型名称：一种方便连接的复合土工膜 申请号：CN202220784431 公开号：CN217758968U 授权公告日：2022.11.08 专利权人：四川诚汇金环保科技有限公司 本实用新型公开了一种方便连接的复合土工膜，属于土工膜技术领域。本实用新型包括多组插接座，每组所述插接座内包含有多个呈线性等间距排列的插接座，所述插接座的上侧设置有多个安装块，横向相邻的两个所述安装块之间转动设置有转动轴，所述转动轴上固定设置有转动杆，所述转动杆上固定设置有卡座，所述卡座的一侧设置有延伸板，所述延伸板上开设有限位孔，所述卡座的上方于转动杆的侧面转动设置有转动支座，所述转动支座的内壁上设置有多个滑动槽和能够与滑动槽配合上下滑动连接的导位杆，相邻两个所述导位杆之间设置有握把。本实用新型结构科学，能够实现对多个土工膜的快速装配，固定效果好的同时也能实现防滑功能。
图1为本实用新型提出的一种方便连接的复合土工膜的整体结构示意图；图2为本实用新型提出的一种方便连接的复合土工膜的侧视结构示意图；图3为本实用新型提出的一种方便连接的复合土工膜的内部剖视结构示意图。
图例说明： 1、握把；2、限位杆；3、限位弹簧；4、导位杆；5、转动杆；6、安装块；7、转动支座；8、上勾把；9、下勾把；10、插接座；11、上卡板；12、下卡槽；13、组合摩擦板；14、复合土工膜主体；15、固定插板；16、固定板；17、滑动板；18、固定柱；19、固定孔。 9. 实用新型名称：复合土工膜生产的收卷放卷装置 申请号：CN202220822716 公开号：CN217756034U 授权公告日：2022.11.08 专利权人：四川诚汇金环保科技有限公司 本实用新型公开了复合土工膜生产的收卷放卷装置，涉及土工膜技术领域，包括底座，所述底座顶端的一侧安装有固定板，且底座顶端的另一侧设置有活动板，所述活动板和固定板一侧的上方均通过轴承安装有连接板，且连接板的一侧安装有卡块，所述底座顶端的中间位置处设置有收卷辊，且收卷辊的两端均开设有卡槽。本实用新型通过伺服电机的驱动带动丝杆进行转动，在丝杆的转动下和限位杆的限制，便可以使得螺纹块在丝杆的外侧进行移动，从而可以使得螺纹块和套块进行水平移动，从而可以调节活动板的位置，通过调节活动板的位置，然后利用卡块和卡槽的卡扣关系来安装不同长度的收卷辊，实现本装置对不同宽幅的复合土工膜进行收卷。
图1为本实用新型的正视剖面结构示意图；图2为本实用新型的侧视剖面结构示意图；图3为本实用新型的俯视剖面结构示意图；图4为本实用新型的腔室内部结构示意图。
图例说明： 1、底座；2、丝杆；3、腔室；4、螺纹块；5、伺服电机；6、连接块；7、活动板；8、转动轮；9、连接板；10、卡块；11、收卷辊；12、卡槽；13、固定板；14、驱动电机；15、支撑板；16、安装槽；17、伸缩气缸；18、底板；19、套块；20、套杆；21、限位杆。 10. 实用新型名称：复合土工膜生产焊接边预留装置 申请号：CN202220825147 公开号：CN217750048U 授权公告日：2022.11.08 专利权人：四川诚汇金环保科技有限公司 本实用新型公开了复合土工膜生产焊接边预留装置，涉及复合土工膜技术领域，包括底座，所述底座底端的四个拐角处均安装有支撑脚，且底座的内部嵌入有水槽，所述底座顶端的前后两端均安装有固定杆，且固定杆的顶端均安装有安装套，所述安装套的内部均通过轴承安装有旋转轴，且旋转轴的两端分别延伸至安装套的两侧安装有导辊。本实用新型通过使用压辊将膜和布的两侧压在侧辊的外壁，使得膜和布的两侧呈倾斜状态，可以利用喷头向两侧喷水，从而预留出焊接边，水无法逆向流至膜的中心位置，从而能够精准地预留出焊接边，同时通过调节压辊和侧辊的间距，能够使其适应不同宽度的复合膜。

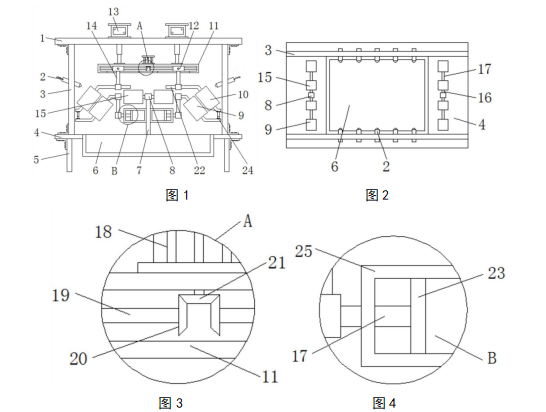

图1为本实用新型的正视剖面结构示意图；图2为本实用新型的局部俯视结构示意图；图3为本实用新型的图1中A处放大结构示意图；图4为本实用新型的图1中B处放大结构示意图。
图例说明： 1、顶板；2、喷头；3、立板；4、底座；5、支撑脚；6、水槽；7、固定杆；8、安装套；9、侧辊；10、压辊；11、安装板；12、移动块；13、气动推杆；14、连接杆；15、导辊；16、旋转轴；17、安装轴；18、伺服电机；19、旋转杆；20、从动锥形齿轮；21、主动锥形齿轮；22、固定轴；23、挡板；24、伸缩杆；25、安装筒。 11. 实用新型名称：双面在线喷糙土工膜生产装置 申请号：CN202220825161 公开号：CN217704707U 授权公告日：2022.11.01 专利权人：四川诚汇金环保科技有限公司 本实用新型公开了双面在线喷糙土工膜生产装置，涉及土工膜生产技术领域，包括底脚，还包括输送结构以及干燥结构，所述底脚的顶端安装有底板，且底板顶端的一侧安装有喷糙槽，所述喷糙槽内部的上下两端均开设有第一空腔，且第一空腔内部两侧的顶端均安装有进料管，所述进料管的一端均安装有进料阀门，且喷糙槽两侧的上下两端均安装有固定板，所述固定板的顶端均安装有增压泵，且增压泵的一侧均安装有加压管。本实用新型通过右侧的安装辊筒将土工膜进行缠绕，此时左侧的安装辊筒上缠绕的土工膜即可脱离，且土工膜在出料喷头之间均匀移动，通过出料喷头对其进行喷糙，使喷糙均匀，该结构实现了喷糙的均匀。

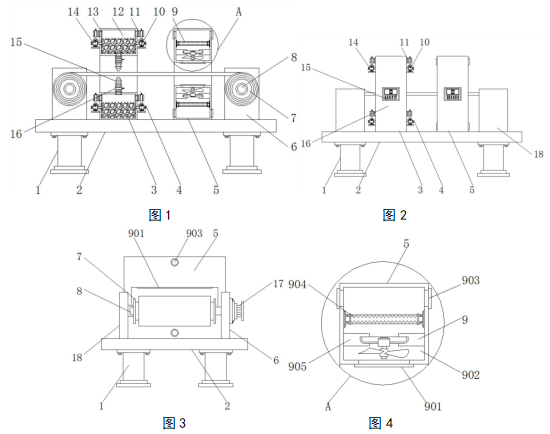

图1为本实用新型的主视剖视结构示意图；图2为本实用新型的主视结构示意图；图3为本实用新型的侧视结构示意图；图4为本实用新型的图1中A处放大结构示意图。
图例说明： 1、底脚；2、底板；3、喷糙槽；4、加压管；5、干燥槽；6、第一安装板；7、安装辊筒；8、转杆；9、干燥结构；901、出风管；902、第二空腔；903、进风管；904、加热丝；905、风机；10、固定板；11、进料阀门；12、第一空腔；13、进料管；14、增压泵；15、出料喷头；16、出料阀门；17、伺服电机；18、第二安装板。 12. 实用新型名称：一种定向排水防渗透复合膜结构 申请号：CN202221274719 公开号：CN217710170U 授权公告日：2022.11.01 专利权人：山东路德新材料股份有限公司 本申请实施例公开了一种定向排水防渗透复合膜结构，包括第一土工布层、导水材料层、土工膜层、第二土工布层，所述导水材料层由导水材料结构组成，所述导水材料的上下两侧开设有排水通道，所述排水通道的内部开设有排水槽，所述排水槽将上下两层排水通道连通，所述排水通道的侧面开设有贯穿孔，所述贯穿孔将相邻排水通道连通。通过在排水通道的内部开设有排水槽，提高了导水材料层的透水能力，加快导水材料层上部的雨水向导水材料层的下部进行渗透，使导水材料层上下两侧的排水通道都能够很好的进行排水，大大提高了排水的效率。
图1为本实用新型提出的一种定向排水防渗透复合膜结构的示意图；图2为本实用新型提出的一种定向排水防渗透复合膜结构Ω型排水通道的示意图；图3为本实用新型提出的一种定向排水防渗透复合膜结构U形排水通道的示意图。
图例说明： 1、第一土工布层；2、导水材料层；21、Ω型排水通道；22、排水槽；23、贯穿孔；24、U形排水通道；3、土工膜层；4、第二土工布层。
