| 为适应工程对土工膜性能的需要，拓展土工膜的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用，增进技术人员对土工膜产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年1月协会会员单位授权的土工膜相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利

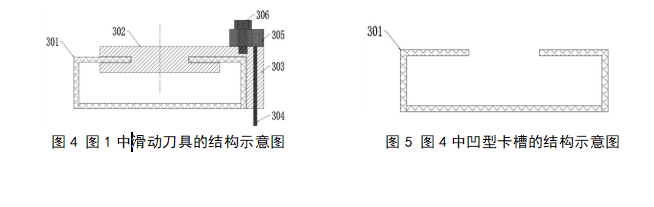

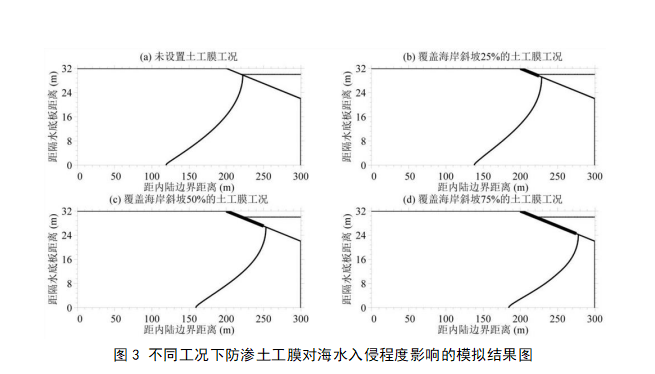

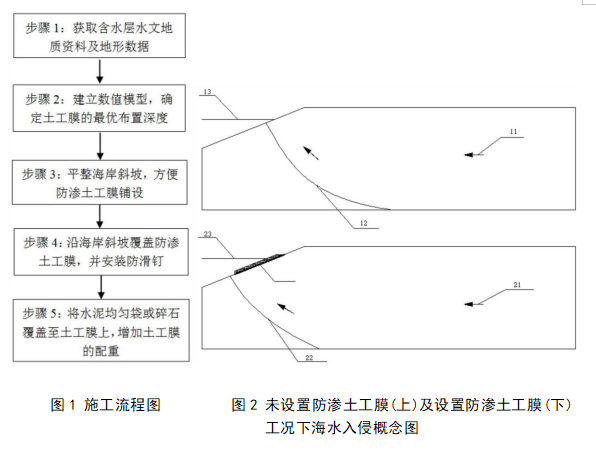

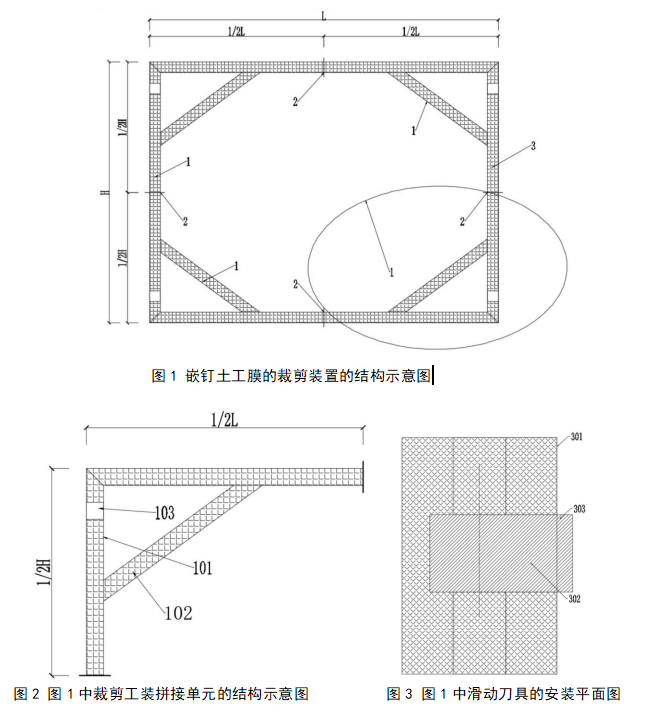

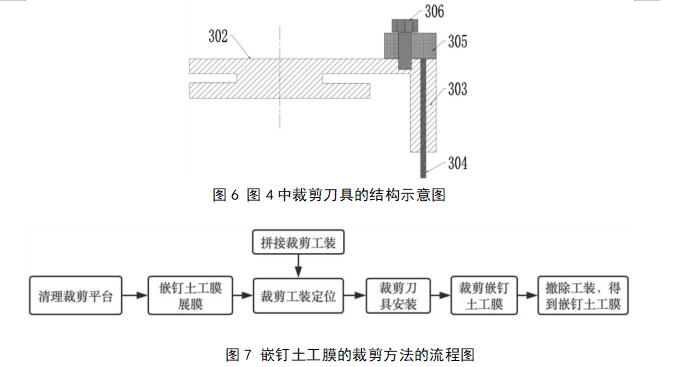

1 发明名称：一种基于防渗土工膜的浅层海水入侵防治方法申请号：CN202210654305 公开号：CN114837132B 授权公告日：2023.01.31 专利权人：河海大学 本发明公开了一种基于防渗土工膜的浅层海水入侵防治方法，包括步骤如下：1.获取浅层含水层水文地质数据；2.建立浅层含水层海水入侵数值模型，确定防渗土工膜的最优布置深度；3.平整海岸斜坡，方便防渗土工膜的铺设；4.沿海岸斜坡覆盖防渗土工膜，并在土工膜顶端及底端安装防滑钉；5.将水泥袋或碎石均匀覆盖至土工膜上，增加土工膜的配重。本发明从控制内陆淡水排泄出口的角度出发，防渗土工膜的设置使淡水排泄出口下沉，以此限制浅层含水层内海水入侵范围。本发明与现有防治海水入侵的方法相比，施工布置简单，运行成本低廉，便于维护更换，具有极佳的应用前景。 如图2所示，在未设置防渗土工膜的情况下，海水与地下水流场11在含水层作用形成海水入侵咸淡水交界面12，位于海平面13下；设置防渗土工膜的情况下，海水与地下水流场21在含水层作用形成海水入侵咸淡水交界面22，位于海平面23下，海水入侵的范围较未设置防渗土工膜的情况下明显减小。 该二维数值模型模拟结果如图3所示，其中含水层内黑实线为盐水楔的50％浓度线，斜坡边缘粗实线为土工膜的布置位置。结果表明，与未设置防渗土工膜的工况相比，在设置防渗土工膜的工况下，盐水楔的50％浓度线向海侧回退，且随着防渗土工膜布置长度增加，回退幅度增大。其中，三种设置防渗土工膜的工况较基础工况盐水楔50％浓度线分别向海洋回退了19m、40m和65m。此外，四种工况中含水层内总盐质量分别为123吨、111吨、86.4吨和61.8吨，这表明设置防渗土工膜能够有效减少含水层内总盐质量。尽管该数值模型高度概化，但上述结果也有力证明了该方法能够有效治理滨海海水入侵问题。   2 发明名称：一种嵌钉土工膜的裁剪装置及裁剪方法 申请号：CN202110660684 公开号：CN113305896B 授权公告日：2023.01.10 专利权人：北京高能时代环境技术股份有限公司 本发明公开了一种嵌钉土工膜的裁剪装置及裁剪方法，包括：裁剪工装和滑动刀具；裁剪工装呈矩形结构，用于将展平的嵌钉土工膜压设在裁剪平台上；裁剪工装的至少一侧边安装有滑动刀具，用于对嵌钉土工膜进行裁剪。本发明可对嵌钉土工膜进行精准裁剪，无需多次测量与修整；采用工装定位，能够一步裁剪到位，节约人工成本及时间成本。    1、裁剪工装拼接单元；101、裁剪外框架；102、支撑斜杆；103、拼接固定孔；2、拼接固定片；3、滑动刀具；301、凹型卡槽；302、滑动夹片；303、刀槽；304、刀片；305、刀片固定卡座；306、固定螺钉；嵌钉土工膜设计尺寸的宽度为n*H，嵌钉土工膜设计尺寸的长度为n*L，其中n为整数，是裁剪工装的拼接个数。 实用新型专利 1 实用新型名称：一种双色土工膜生产用表面喷糙设备 申请号：CN202222260117 公开号：CN218315206U 授权公告日：2023.01.17 专利权人：山东金驰华易工程材料有限公司 本实用新型涉及喷糙装置技术领域，尤其涉及一种双色土工膜生产用表面喷糙设备，其技术方案包括：支撑架、输送辊、转动辊、支撑板、第一电机和第二电机，所述支撑板上端设置有支撑架，所述支撑板内部转动安装有转动辊，所述转动辊外壁套接有输送带，所述支撑板一端设置有第二电机，所述支撑板之间设置有刮板，所述支撑架两侧设置有输料管，所述输料管一端设置有喷嘴，所述支撑板上端设置有安装板，所述安装板与支撑架之间转动安装有输送辊，所述支撑架上方设置有第一电机。本实用新型通过设置输送辊与输送带和刮板解决了现有的土工膜喷糙装置不具备对双色土工膜喷涂时掉落的物料进行有效清理的功能，同时避免物料掉落到喷嘴内。  1、支撑架；2、输送辊；3、转动辊；4、收集框；5、输送带；6、支撑板；7、喷嘴；8、限位罩；9、固定架；10、支撑腿；11、齿轮；12、第一电机；13、输料管；14、安装板；15、限位环；16、刮板；17、第二电机。 2 实用新型名称：一种光面土工膜用定型装置 申请号：CN202222262059 公开号：CN218314797U 授权公告日：2023.01.17 专利权人：山东金驰华易工程材料有限公司 本实用新型涉及定型装置技术领域，尤其涉及一种光面土工膜用定型装置，其技术方案包括：箱体、输送带、压辊、液压缸和刷头，所述箱体前后两端的两侧分别嵌入安装有第一轴承，两组所述第一轴承分别转动安装有活动杆，所述箱体前端一侧焊接有保持架，所述保持架嵌入安装有电机，所述箱体内部顶端安装有液压缸，所述液压缸安装有液压杆，所述液压杆底部焊接有固定架，所述固定架前后两端分别嵌入安装有第二轴承，两排所述第二轴承相对一端转动安装有压辊，所述固定架一侧焊接有固定板，所述固定板底部焊接有固定杆，所述固定杆底部安装有刷头。本实用新型具有在定型时，先对物料进行清理，避免杂质被压进物料内部的优点。  1、底座；2、箱体；3、第一轴承；4、活动杆；5、输送带；6、进料口；7、压辊；8、第二轴承；9、液压缸；10、支架；11、液压杆；12、固定架；13、出料口；14、刷头；15、固定杆；16、固定板；17、保持架；18、电机；19、连轴杆。 3 实用新型名称：一种加工传输设备 申请号：CN202222648280 公开号：CN218318169U 授权公告日：2023.01.17 专利权人：山东德旭达土工材料有限公司 本实用新型涉及加工传输设备技术领域，尤其涉及一种加工传输设备，其技术方案包括：底板、活动板和丝杆，所述底板顶部一侧焊接有固定板，所述固定板一侧的底板顶部前后两端分别开设有滑槽，所述活动板底部前后两端分别安装有滑块，所述固定板与活动板相对的一侧等距焊接有四个承载板，所述活动板与固定板相对的一侧等距焊接有四个连接块，四个所述连接块背离活动板的一端分别焊接有连接板，所述活动板下方开设有螺孔，所述丝杆与活动板的螺孔啮合连接，所述固定板下方与活动板的螺孔相对应的位置安装有轴承，所述丝杆与固定板相对的一端与轴承转动连接。本实用新型具有结构简单，便于将土工膜卷固定住进行输送，使用成本低的优点。
图例说明：

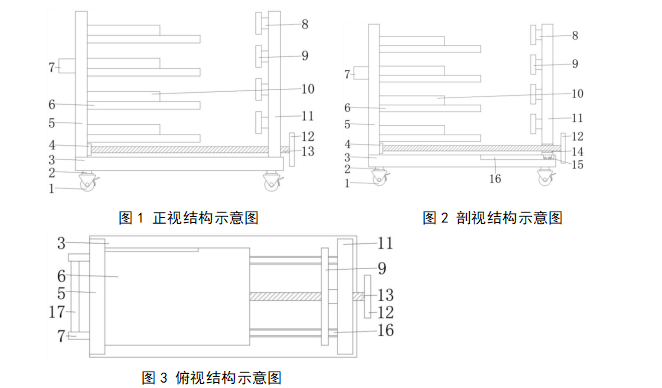

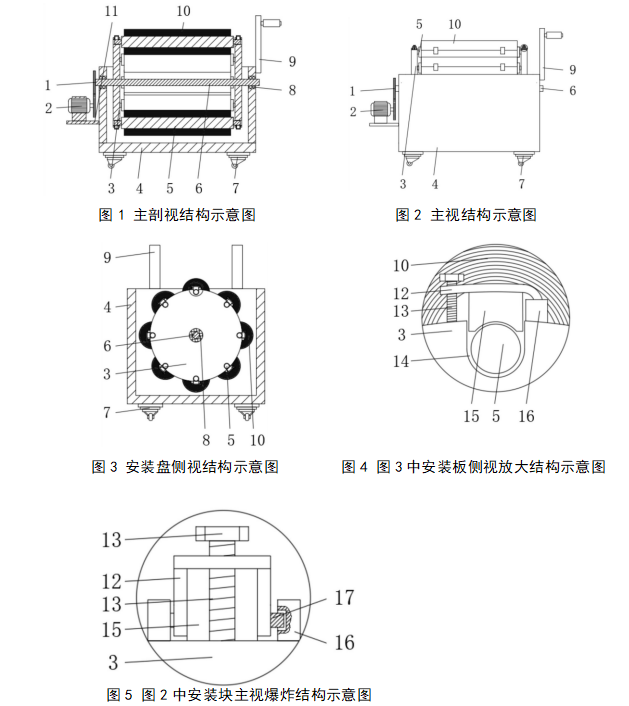

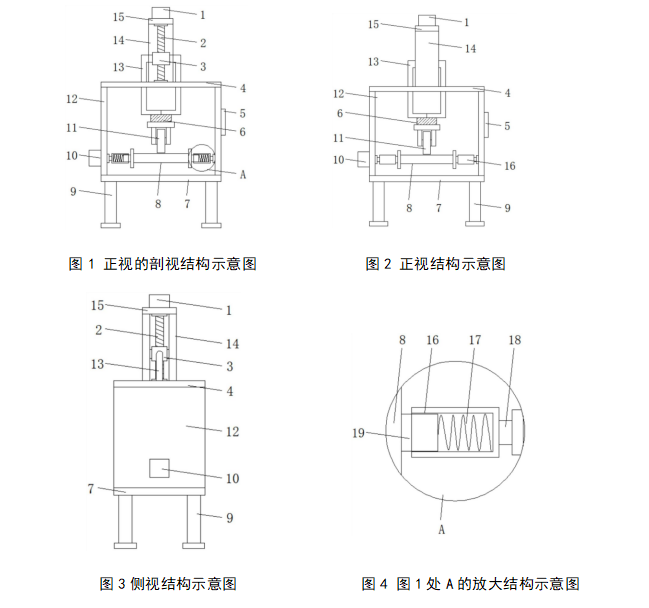

1、万向轮；2、支柱；3、底板；4、轴承；5、固定板；6、承载板；7、支撑板；8、连接块；9、连接板；10、挡板；11、活动板；12、固定盘；13、丝杆；14、螺孔；15、滑块；16、滑槽；17、握杆。4 实用新型名称：一种用于糙面土工膜生产用的储存装置 申请号：CN202222659887 公开号：CN218318769U 授权公告日：2023.01.17 专利权人：山东金驰华易工程材料有限公司 本实用新型涉及土工膜存储装置技术领域，尤其涉及一种用于糙面土工膜生产用的储存装置，其技术方案包括：电机、安装盘、放置箱、收卷辊、转轴、安装板安装块，所述放置箱内部嵌入安装有轴承，所述轴承内部转动插接有转轴，所述放置箱一侧设置有电机，所述电机与转轴一端均设置有相互啮合的齿轮，所述转轴外壁套接有安装盘，所述安装盘之间设置有收卷辊，所述收卷辊外壁缠绕有土工膜本体，所述安装盘内部开设有放置槽，所述放置槽上端设置有安装块，所述安装块内部设置有安装板。本实用新型通过万向轮对多个收卷辊进行灵活搬运，土工膜本体之间间隔存放防止摩擦，通过安装板得到有效的固定，通过电机转动放置盘取出收卷辊更加便利。  1、齿轮；2、电机；3、安装盘；4、放置箱；5、收卷辊；6、转轴；7、万向轮；8、轴承；9、把手；10、土工膜本体；11、固定座；12、安装板；13、螺栓；14、放置槽；15、夹持块；16、安装块；17、转动块。 5 实用新型名称：一种双色土工膜生产用新型测量装置 申请号：CN202222660213 公开号：CN218329669U 授权公告日：2023.01.17 专利权人：山东金驰华易工程材料有限公司 本实用新型涉及土工膜技术领域，尤其涉及一种双色土工膜生产用新型测量装置，其技术方案包括压力传感器、工作台和固定板，所述工作台的上端面安装有呈对称分布的支撑板，支撑板的上端安装有顶板，所述支撑板的侧端面转动安装有转轴，转轴的末端处安装有固定矩管，固定矩管内设置有弹簧，两个所述固定板对称安装在顶板的上端，固定板的上端安装有安装板，所述安装板与顶板之间转动安装有螺纹杆，螺纹杆上螺纹安装有活动块，活动块的侧端安装有呈对称分布的固定杆，所述压力传感器安装在固定杆的末端，压力传感器的下端安装有计米轮。本实用新型具备能够对土工膜进行测量，且防止计米轮与土工膜之间打滑的优点。  图例说明： 1、第一驱动箱；2、螺纹杆；3、活动块；4、顶板；5、PLC控制器；6、压力传感器；7、工作台；8、收卷筒；9、支撑腿；10、第二驱动箱；11、计米轮；12、支撑板；13、固定杆；14、固定板；15、安装板；16、固定矩管；17、弹簧；18、转轴；19、矩形插接块。 6 实用新型名称：一种光面土工膜加工用的裁剪装置 申请号：CN202221605253 公开号：CN218255447U 授权公告日：2023.01.10 专利权人：山东金驰华易工程材料有限公司 本实用新型涉及土工膜加工技术领域，尤其涉及一种光面土工膜加工用的裁剪装置。其技术方案包括：壳体和连接板，所述壳体开设有第二凹槽，所述第二凹槽内壁后端上下两端分别活动连接固定板，所述第二凹槽内壁后端上端活动连接的固定板与第一液压缸固定，所述第一液压缸活动连接的液压杆贯穿固定板，所述第一液压缸活动连接的液压杆底端固定有第一夹板，所述第二凹槽内壁后端下端活动连接的固定板与第二液压缸固定，所述第二液压缸活动连接的液压杆贯穿固定板，所述第二液压缸活动连接的液压杆顶端固定有第二夹板，所述第一夹板开设有贯穿槽，所述第二夹板开设有第三凹槽。本实用新型具有结构简单，实用性强，同时可以使得裁剪整齐的优点。  1、支柱；2、壳体；3、控制开关箱；4、第一液压缸；5、支架；6、第一电机；7、第二电机；8、固定板；9、液压杆；10、裁剪装置本体；11、第一凹槽；12、第二凹槽；13、第一夹板；14、转轴；15、第二夹板；16、圆孔；17、连接板；18、长槽；19、螺纹杆；20、贯穿槽；21、第三凹槽；22、第二液压缸。 7 实用新型名称：一种光面土工膜生产用的卷收装置 申请号：CN202221925783 公开号：CN218261094U 授权公告日：2023.01.10 专利权人：山东金驰华易工程材料有限公司 本实用新型涉及土工膜生产的技术领域，尤其涉及一种光面土工膜生产用的卷收装置。其技术方案包括存储箱、卷收架本体、固定辊、工作台和滑板，所述工作台下表面焊接有支撑腿，且工作台的上表面焊接有固定架，所述固定架的内部转动连接有转动辊，且转动辊的外表面缠绕有土工膜，所述工作台的上表面焊接有支撑架，所述卷收架本体焊接在工作台的上表面，且卷收架本体的内部顶端和工作台的上表面均焊接有固定杆，所述固定杆的一侧外端面活动插接有连接杆，所述存储箱的下表面焊接有支撑杆，且支撑杆焊接在卷收架本体的内部顶端和工作台的上表面，所述存储箱的内壁滑动连接有滑板，且滑板的内部焊接有安装杆。本实用新型可以防止土工膜外表面受损。  1、转动辊；2、固定架；3、存储箱；4、土工膜；5、卷收架本体；6、固定杆；7、连接杆；8、压板；9、固定辊；10、支撑架；11、工作台；12、支撑腿；13、保护膜；14、滑板；15、安装杆；16、支撑辊；17、密封门；18、把手；19、支撑杆；20、限位槽；21、固定螺栓。 8 实用新型名称：一种光面土工膜生产用抗渗测试装置 申请号：CN202221933700 公开号：CN218271879U 授权公告日：2023.01.10 专利权人：山东金驰华易工程材料有限公司 本实用新型涉及检测装置技术领域，尤其涉及一种光面土工膜生产用抗渗测试装置。其技术方案包括箱体、压板和土工膜本体，所述箱体的上端面两侧均固定有盒体，所述箱体的上端面四角处均转动安装有丝杆，且丝杆的顶端固定有对接杆，所述土工膜本体的两端分别铺设在两个盒体的上端开口处，所述压板与土工膜本体的上表面相贴合，所述压板的四角处均嵌入安装有套筒，且套筒套接在对应的对接杆上，所述箱体的内部两侧均设有泵体，且两个泵体通过给液管分别连接对应的盒体内部，所述盒体的内部底端贯穿安装有回流管，且回流管连接箱体内部。本实用新型具备可进行不同压强的防渗透测试和增设不同水质作用效果检测，实用性强的优点。  1、箱体；2、导管；3、脚垫；4、泵体；5、回流管；6、盒体；7、给液管；8、丝杆；9、对接杆；10、压板；11、土工膜本体；12、观测口；13、套筒；14、控制面板。 9 实用新型名称：一种光面土工膜生产用压膜成型装置 申请号：CN202222260106 公开号：CN218256880U 授权公告日：2023.01.10 专利权人：山东金驰华易工程材料有限公司 本实用新型涉及土工膜加工设备技术领域，尤其涉及一种光面土工膜生产用压膜成型装置，其技术方案包括安装板、底座板和螺纹杆，所述底座板的上端面安装有支撑板块，支撑板块共设有两个，支撑板块的上端安装有顶板，所述支撑板块之间转动安装有第一限位轮组和第二限位轮组，第一限位轮组和第二限位轮组关于支撑板块呈对称分布，两个所述支撑板块的侧端面均开设有安装槽，所述螺纹杆转动安装在安装槽内，螺纹杆上螺纹安装有呈对称分布的活动块，活动块上安装有连接杆，所述安装板安装在连接杆的末端处，安装板之间转动安装有压力辊，压力辊设有两个呈对称分布。本实用新型具备能够调节压力辊之间的距离，方便对不同厚度的土工膜进行加工的优点。  1、支撑板块；2、安装板；3、压力辊；4、顶板；5、连接杆；6、第一驱动箱；7、底座板；8、支撑腿；9、第二驱动箱；10、第一限位轮组；11、第二限位轮组；12、活动块；13、螺纹杆；14、限位滑块；15、安装槽。 10 实用新型名称：一种用于刚性池体穿壁管的防渗结构 申请号：CN202222488541 公开号：CN218236435U 授权公告日：2023.01.06 专利权人：北京高能时代环境技术股份有限公司 本实用新型公开了一种用于刚性池体穿壁管的防渗结构，包括刚性池体、渗滤液导排HDPE管和HDPE法兰头；刚性池体池底预留有竖向孔洞，竖向孔洞内预埋有防水套管；渗滤液导排HDPE管上端与HDPE法兰头的管筒端固定连接后沿竖直方向置于防水套管内，HDPE法兰头的顶端盘上表面与刚性池体池底内壁齐平，渗滤液导排HDPE管下端与渗滤液输送管连接；刚性池体池壁和池底铺有刚性池体防渗层，刚性池体防渗层对应竖向孔洞设缺口；刚性池体防渗层包括自上向下设置的膜上保护层、HDPE土工膜防渗层和膜下保护层，HDPE土工膜防渗层与HDPE法兰头的顶端盘固定连接。本实用新型具有合理性、安全性、可靠性等优点，使刚性填埋池体的“地漏式”渗滤液导排结构更安全，出现渗漏的风险型更小。

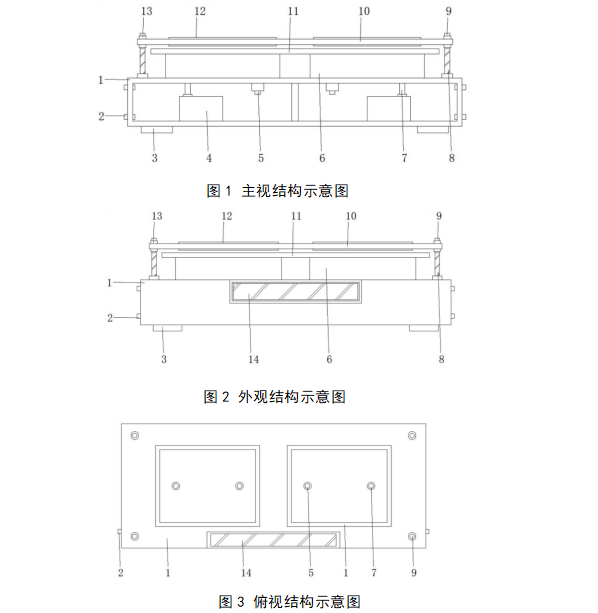

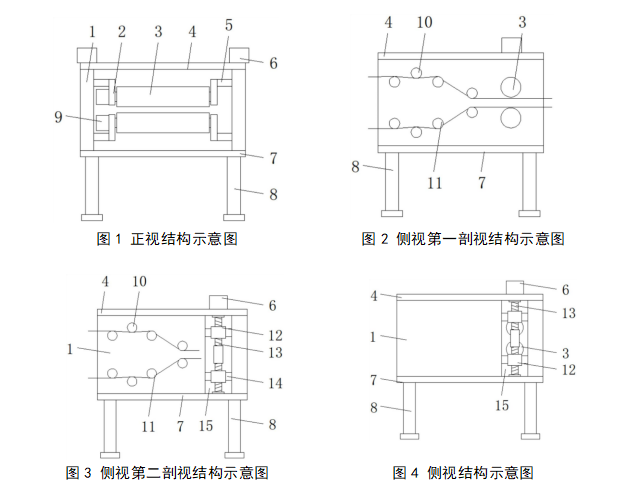

图例说明：

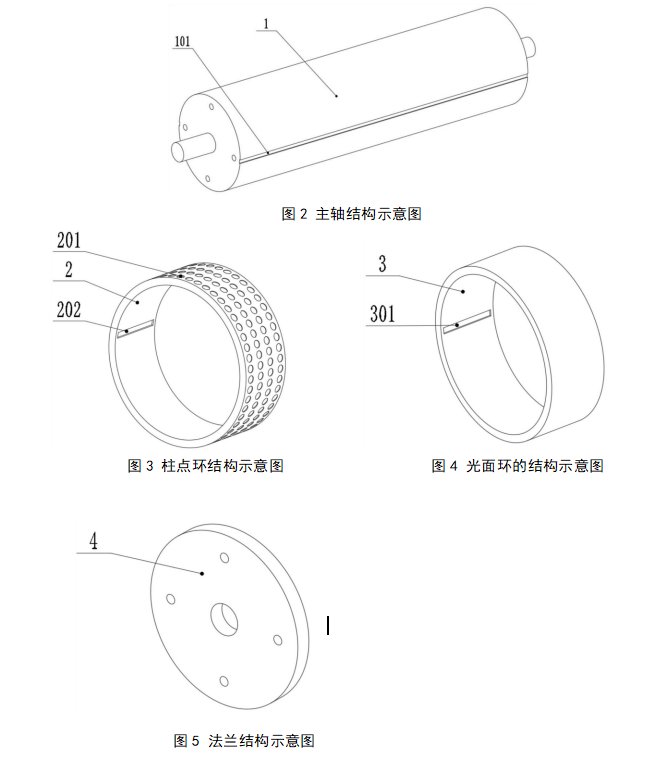

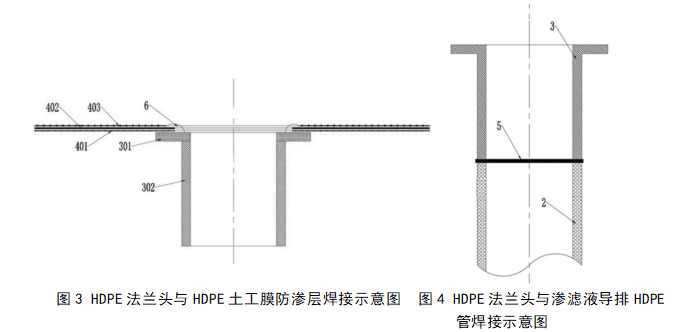

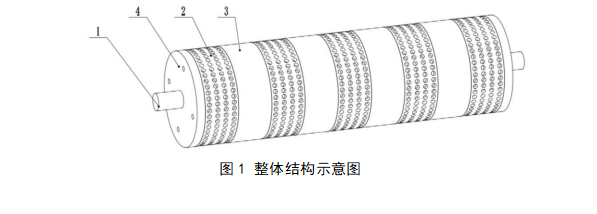

1、混凝土池体；1-1、竖向孔洞；2、渗滤液导排HDPE管；3、HDPE法兰头；301、顶端盘；302、管筒；4、刚性池体防渗层；401、膜下保护层；402、HDPE土工膜防渗层；403、膜上保护层；5、管道间焊缝；6、挤压焊接。11 实用新型名称：双柱点土工膜加工用压辊 申请号：CN202222383001 公开号：CN218196936U 授权公告日：2023.01.03 专利权人：山东清田塑工有限公司 本实用新型涉及土工膜加工领域，具体公开了一种双柱点土工膜加工用压辊，包括主轴、多个柱点环、多个光面环和法兰；多个所述柱点环和光面环配合套设在主轴外；所述法兰设置在主轴两端，用于限制柱点环和光面环轴向上的窜动。与现有技术相比，多个柱点环和多个光面环的设置，方便根据柱点在土工膜表面的位置和宽度需要，设置柱点环和光面环，能够减少生产成本投入，提高压辊的使用效率。   图例说明： 1、主轴；2、柱点环；3、光面环；4、法兰；101、键槽；201、凹槽；202、键槽二；301、键槽三。 ------摘录自“国家知识产权局网站” 【供稿：杨佳 审阅：刘伟超 编辑：程凤娟】 |
