为适应工程对土工格栅性能的需求，拓展土工格栅的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用，增进技术人员对土工格栅产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年1月份协会会员单位授权的土工格栅相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
实用新型专利

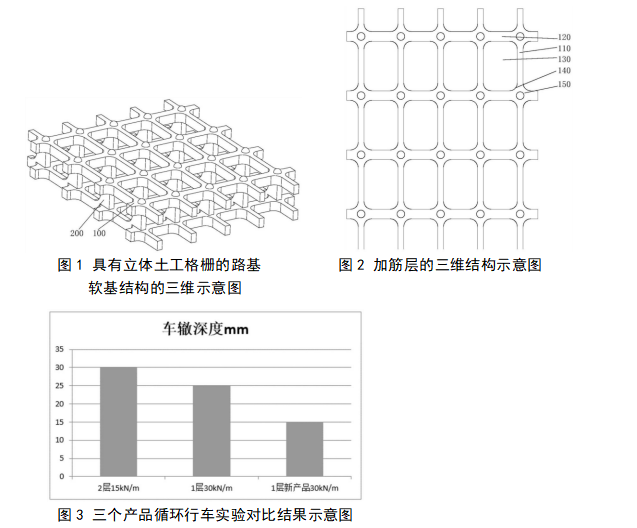

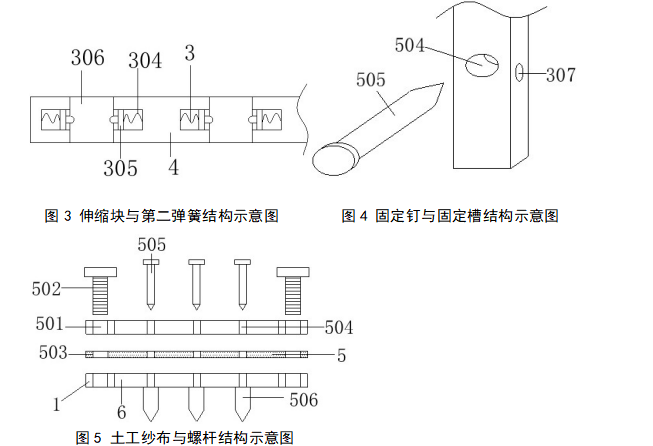

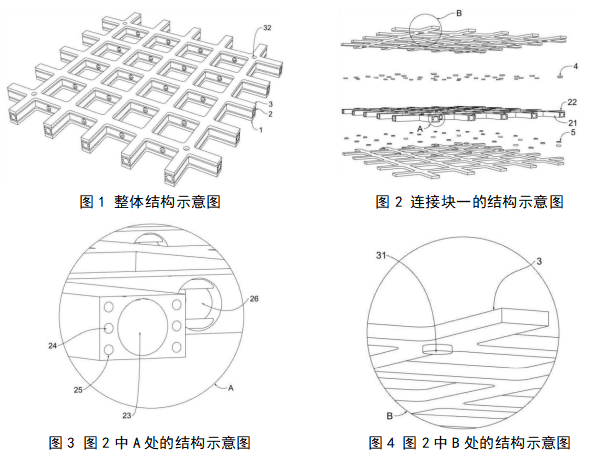

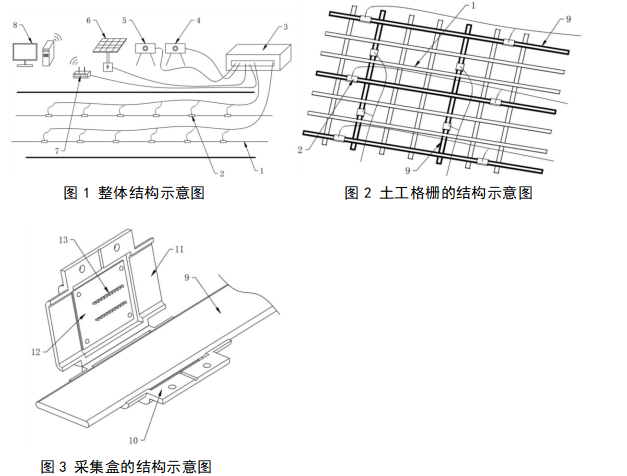

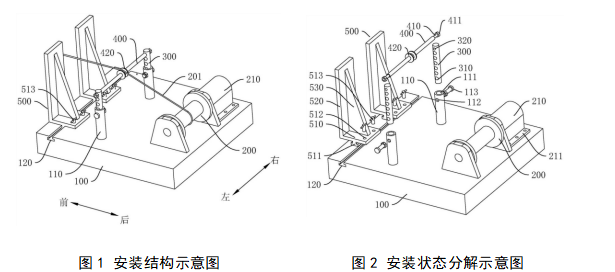

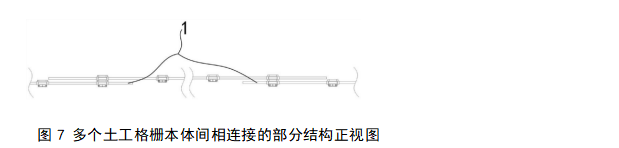

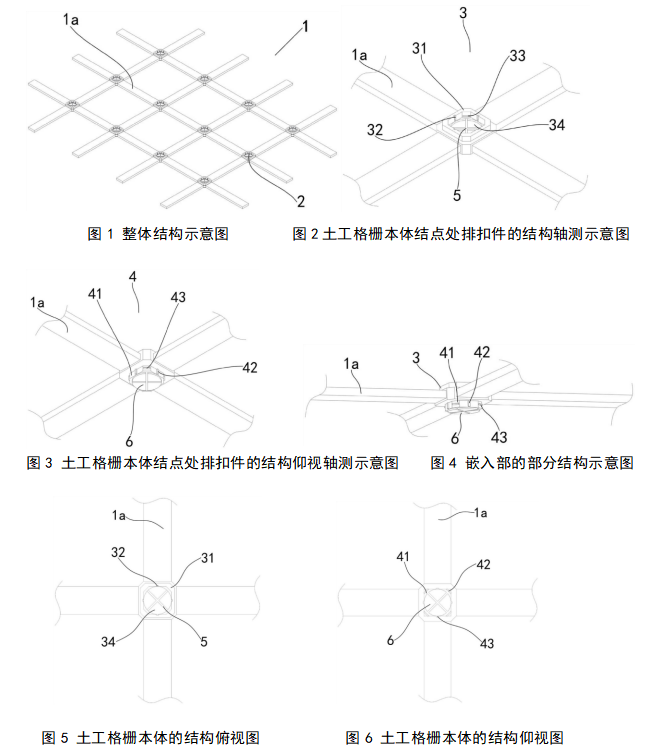

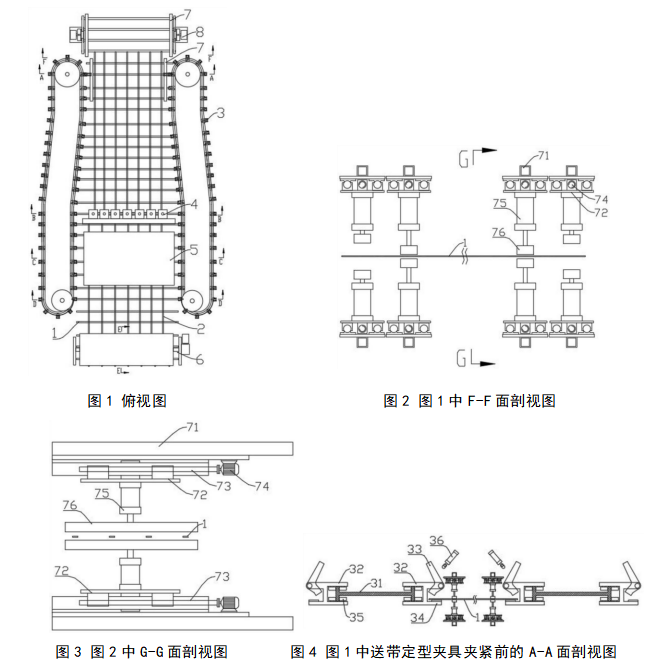

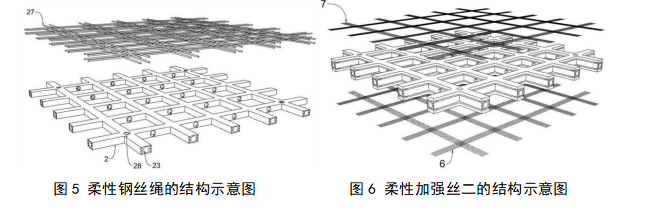

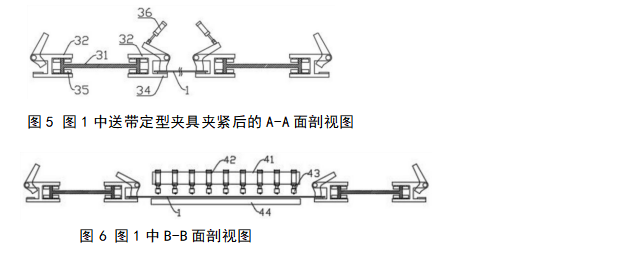

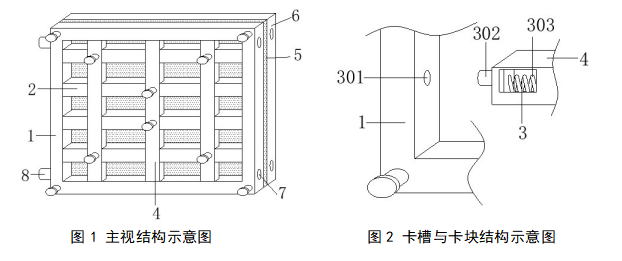

1 实用新型名称：一种注浆式土工格栅申请号：CN202221918399 公开号：CN218405361U 授权公告日：2023.01.31 专利权人：肥城天成工程材料有限公司 本实用新型涉及土工格栅技术领域，具体涉及一种注浆式土工格栅，包括土工格栅体一，所述土工格栅体一表面安装有若干个连接块二，连接块二安装有注浆格栅，所述注浆格栅包括有注浆竖格栅、注浆横格栅，所述注浆竖格栅和注浆横格栅呈横竖整体固定连接。本实用新型，通过注浆孔将浆体通过连接筒灌注进注浆竖格栅和注浆横格栅的通孔内部，而通孔内的浆体讲过排出孔排出在土工格栅体一、注浆竖格栅和注浆横格栅的空隙内，通过浆体进行填充，达到注浆效果，注浆竖格栅和注浆横格栅的加强孔内设有柔性钢丝绳，柔性钢丝绳在不影响土工格栅体一、注浆竖格栅和注浆横格栅整体收卷运输的同时具有增强注浆竖格栅和注浆横格栅韧性的效果。   图例说明： 1、土工格栅体一；2、注浆格栅；21、注浆竖格栅；22、注浆横格栅；23、通孔；24、缓冲孔；25、加强孔；26、排出孔；27、柔性钢丝绳；28、连接孔；3、土工格栅体二；31、连接筒；32、注浆孔；4、连接块一；5、连接块二；6、柔性加强丝一；7、柔性加强丝二。 2 实用新型名称：一种多向加强型涤纶土工格栅 申请号：CN202222827116 公开号：CN218373764U 授权公告日：2023.01.24 专利权人：山东阳光新材料科技有限公司 本实用新型公开了一种多向加强型涤纶土工格栅，包括第一格栅外框，所述第一格栅外框的内壁安装有横向格栅条，且横向格栅条的内部设置有安装组件，所述横向格栅条的正面卡合连接有纵向格栅条，所述第一格栅外框的一侧固定连接有加固组件，且加固组件的一侧连接有第二格栅外框。该多向加强型涤纶土工格栅设置有卡槽、卡块、第一弹簧、第二弹簧、伸缩块、凹槽和定位孔，横向格栅条利用卡块上弹簧的弹性卡进第一格栅外框的卡槽内进行安装，然后把纵向格栅条的一侧卡进凹槽内，凹槽内设置的伸缩块通过纵向格栅条的挤压往回缩，直到伸缩块的一端卡进定位孔内，方便了横向格栅条和纵向格栅条之间进行安装，提高了安装效率，减少了安装时间。   图例说明： 1、第一格栅外框；2、横向格栅条；3、安装组件；301、卡槽；302、卡块；303、第一弹簧；304、第二弹簧；305、伸缩块；306、凹槽；307、定位孔；4、纵向格栅条；5、加固组件；501、螺槽；502、螺杆；503、土工纱布；504、固定槽；505、固定钉；506、锥形套钉；6、第二格栅外框；7、连接孔；8、连接块。 3 实用新型名称：一种立体土工格栅 申请号：CN202220777191 公开号：CN218322684U 授权公告日：2023.01.17 专利权人：青岛旭域土工材料股份有限公司 本实用新型公开了一种立体土工格栅，主要包括连接层和至少两层加筋层，相邻的加筋层之间通过连接层连接，立体土工格栅一体成型，其中，两层加筋层的间距为2 60mm；连接层包括至少两个连接体，连接体的高度为2 60mm。本发明可提高立体土工格栅与土体相互作用的有效面积、提高立体土工格栅与土体的咬合和互锁作用，以及提高立体土工格栅加筋效果，进而减少路基软基局部的破坏力，提升地基承载力，降低工程成本，提高工程使用寿命。  图例说明： 100、加筋层；110、纵筋；120、横筋；130、网孔；140、过渡段；150、交叉面；200、连接体。 4 实用新型名称：一种土工格栅路基监测系统 申请号：CN202222221714 公开号：CN218297036U 授权公告日：2023.01.13 专利权人：山东瑞恩生态环境科技有限公司 本实用新型提出了一种土工格栅路基监测系统，包括数据监管平台、内部变形监测系统、数据采集分析装置和光伏供电装置，内部变形监测系统包括于路基内部分层铺设的土工格栅，土工格栅纵向和横向分别穿插有多根相间隔的机敏带，机敏带沿长度方向设置有多个相间隔的采集盒，采集盒通过导线汇接于数据采集分析装置，数据采集分析装置通过无线收发装置与数据监管平台进行远程数据通信。机敏带集成于土工格栅，土工格栅在加强路基等加固体的同时，机敏带可实时监测加固体的变形程度，数据采集分析装置可以通过机敏带电阻的变化判断出加固体有无出现问题，并通过无线收发装置与数据监管平台进行远程数据通信，从而实现对加固体内部变形的分布式监测。  1、土工格栅；2、采集盒；3、数据采集分析装置；4、静力水准仪；5、GPS接收机；6、光伏供电装置；7、无线收发装置；8、数据监管平台；9、机敏带；10、下壳体；11、上壳体；12、金属板；13、排齿。 5 实用新型名称：一种新型排扣式嵌固土工格栅 申请号：CN202221922651 公开号：CN218263803U 授权公告日：2023.01.10 专利权人：山东路源工程材料有限公司 本实用新型属于土工格栅应用设备领域，尤其涉及一种新型排扣式嵌固土工格栅，包括土工格栅本体，土工格栅本体结点处设置有排扣件，排扣件包括上下设计的承载部和嵌入部，承载部包括呈中空八边形状设计的凸出板，凸出板且沿格栅肋条设置方向的内侧边处开设限位槽，相邻两个限位槽之间的凸出板边角处开设有卡槽，凸出板内侧下端开设有圆槽，嵌入部包括与凸出板相适配卡接的插块，插块外周设置有与卡槽位置相对应且适配的限位条，插块外周还设置有与卡槽位置相对应且适配的卡块。本实用新型设计合理、结构简单、加工方便且能够便捷实现对待铺设相邻两格栅间的实质性连接，提升连接稳定性，提高格栅的承载能力，满足使用需求。   图例说明： 1、土工格栅本体；1a、格栅肋条；2、排扣件；3、承载部；31、凸出板；32、限位槽；33、卡槽；34、圆槽；4、嵌入部；41、插块；42、限位条；43、卡块；5、加强条；6、配合盘。 6 实用新型名称：一种土工格栅卷下料装置 申请号：CN202221935180 公开号：CN218231291U 授权公告日：2023.01.06 专利权人：长沙建益新材料有限公司 本实用新型公开了一种土工格栅卷下料装置，包括：底座；卷扬筒，旋转安装于底座，连接有驱动其旋转的驱动机构，所述卷扬筒上缠绕有钢丝绳；升降柱，安装于底座，能相对底座升降调节位置并固定；横向圆杆，连接于升降柱上端，且所述横向圆杆的轴线与卷扬筒的旋转轴线平行；两个间隔设置的抵靠件，用于供土工格栅卷抵靠，安装于底座。本实用新型利用抵靠件对土工格栅卷进行抵靠，避免抽芯时带动土工格栅卷一起运动；横向圆杆则可供钢丝绳绕接以改进抽芯时的拉力方向，使得抽芯拉力能尽量与土工格栅卷的轴线重合，使得抽芯更加顺畅；升降柱升降则可改变横向圆杆的高度。  100、底座；110、升降桶；111、插孔；112、固位孔；113、紧固件；120、滑槽；200、卷扬筒；201、钢丝绳；210、驱动机构；211、安装部；300、升降柱；310、穿孔；320、连接孔；400、横向圆杆；410、轴颈；411、螺母；420、滑轮；500、抵靠件；510、底板；511、滑轨；512、螺纹孔；513、螺钉；520、竖板；530、筋板。 7 实用新型名称：一种连续送料的土工格栅焊接系统 申请号：CN202222612512 公开号：CN218193264U 授权公告日：2023.01.03 专利权人：肥城联谊工程塑料有限公司 本实用新型涉及一种连续送料的土工格栅焊接系统，包括焊接机构以及两个横带自动复制转移机构，所述横带自动复制转移机构包括位于横向条带两端的单侧转移机构，单侧转移机构包括固定架、滑接在固定架上的两个移动座以及驱动两个移动座沿土工格栅输送方向往复移动的转移驱动，所述移动座上固接有伸缩气缸，伸缩气缸的伸缩轴上固接有夹板，单侧转移机构的两个夹板上下反向移动，本实用新型通过两个横带自动复制转移机构交替将横向条带输送至焊接机构中，确保了整个生产过程的连续性和高效性，在完成横带自动焊接的同时，实现了从产品焊接到所有焊接点全部彻底冷却期间，对产品的全过程拉紧整形和定型，大幅减小和避免了焊接造成的产品变形。    图例说明： 1、横向条带；2、纵向条带；3、送带定型夹具；31、固定支撑板；32、夹具座；33、夹爪；34、支撑板；35、行走轮；36、夹紧气缸；37、释放轮；4、焊枪组件； 41、焊枪安装架；42、焊接气缸；43、热熔焊枪；44、支撑平台；5、风冷机构；51、风箱；52、出风口；53、反射板；54、挡边；6、步进滚动牵引装置；61、上驱动辊；62、下驱动辊；7、横带自动复制转移机构；71、固定架；72、移动座；73、丝杠副；74、移动电机；75、伸缩气缸；76、夹板；8、横向送带切断机构。 ------摘录自“国家知识产权局网站” 【供稿：杨佳 审核：刘伟超 编辑：程凤娟】 |
