为适应工程对土工格室性能的需要，拓展土工格室的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格室技术推广与应用，增进技术人员对土工格室产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年1月协会会员单位授权的土工格室相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
实用新型专利

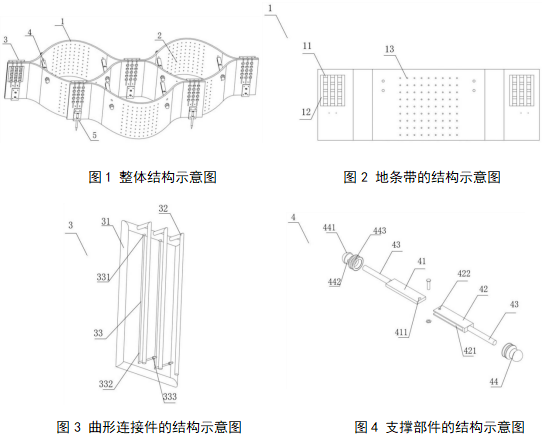

1 实用新型名称：一种土工格室申请号：CN202222908534 公开号：CN218373765U 授权公告日：2023.01.24 专利权人：肥城恒丰塑业有限公司 本实用新型涉及土木工程技术领域，具体为一种土工格室，包括若干并列设置的波浪形的地条带，相邻地条带之间形成若干格室，所述相邻地条带的连接处的上方设有通过曲形连接件，底部设置定位部件，所述曲形连接件包括限位框和若干倒L形穿针，所述倒L形穿针的顶部与限位框连接，所述限位框位于一条地条带的一侧，倒L形穿针的底端依次穿过另一条地条带上的切缝，所述格室的两端设有相互平行的支撑部件。本实用新型中曲形连接件有效的解决了相邻格室连接强度较弱的问题，且在施工过程中曲形连接件不易脱落，支撑部件使装置在使用时尽量展开以最大化利用，并且可以避免连接处的地条带断裂，且本装置便于运输。
图5 定位部件的结构示意图
图例说明： 1、地条带；2、格室；3、曲形连接件；4、支撑部件；5、定位部件；11、切缝；12、固定条；13、透水孔；31、限位框；32、倒L形穿针；33、活动定位针；331、球头结构；332、L形固定针；333、固定帽；41、第一支撑杆；42、第二支撑杆；43、连接杆；44、端帽；411、第一连接孔；421、方形槽；422、第二连接孔；441、半球形凸起；442、连接柱；443、波纹型吸盘；51、固定套；52、地钉；511、固定槽；512、固定孔；513、套环。 2 实用新型名称：一种加强土工格室三维结构固定的连接装置 申请号：CN202221547008 公开号：CN218322686U 授权公告日：2023.01.17 专利权人：中国水利水电第七工程局有限公司; 武汉大学 本实用新型提供一种加强土工格室三维结构固定的连接装置，包括定位架和撑开机构，所述定位架横跨式架设于相邻两个单元土工格室，所述撑开机构包括连接组件和夹片组件，所述连接组件与定位架可拆卸连接，所述夹片组件外壁与单元土工格室的焊接部位侧内壁贴合，所述夹片组件与连接组件转动连接且夹持角度可调节，所述撑开机构包括两组，每组所述撑开机构对应一个单元土工格室，两组所述撑开机构的夹片组件背对背布置。本实用新型用于在对土工格室施工时起到对单元土工格室辅助撑开的作用，结构简单，土工格室撑开角度易控制，且满足不同角度撑开施工需求，可重复使用，省时省力，提高施工效率，经济实惠。  1、顶板；2、竖向固定杆；3、定位孔；4、夹片；5、第二定位螺母；6、定位凹槽；7、内螺纹圆筒；8、外螺纹杆。 3 实用新型名称：一种加强土工格室三维结构固定的连接装置 申请号：CN202222017021 公开号：CN218317739U 授权公告日：2023.01.17 专利权人：安徽捷思新材料科技有限公司 本实用新型公开了一种便于土工格室打包的装置，具体涉及土工格室打包技术领域，包括机架，所述机架顶部固定安装有支撑杆一和多根支撑杆二，所述机架顶部左侧固定安装有三组支撑架，并且三组支撑架上表面的左侧均固定安装有限位桩，所述支撑架上方设置有气缸，所述气缸的缸体端固定安装有连接杆件，所述连接杆件右侧面固定安装有若干个左挡件，多根所述支撑杆二顶部均固定安装有托件，所述机架右侧固定安装有支撑杆三，所述支撑杆三顶部固定安装有若干个右挡件。本实用新型通过设置气缸、左挡件、托件和右挡件，在左挡件和右挡件的共同作用下实现对土工格室的挤压，便于工作人员采用捆扎带对土工格室进行捆扎，减小土工格室占据的空间。   1、机架；2、万向轮；3、支撑杆一；4、支撑架；5、气缸；6、限位桩；7、连接杆件；8、左挡件；9、支撑杆二；10、托件；11、支撑杆三；12、右挡件；13、加强件；14、滑槽；15、连接架；16、滚轮。 4 实用新型名称：一种土工格室连接装置 申请号：CN202222017067 公开号：CN218322689U 授权公告日：2023.01.17 专利权人：安徽捷思新材料科技有限公司 本新型提供一种土工格室连接装置，包括：限位架、安装板、加固装置、挤压装置、螺旋叶片、防滑垫。限位架与安装板的一端连接；限位架呈倒立的“U”形；限位架另一端安装有挤压装置。挤压装置包括第二螺纹杆、转动块、挤压块；加固装置设置在安装板远离限位架的一端；加固装置包括第一螺纹杆、转动盘、挡板、锥杆；所述转动盘下方固定连接有第一螺纹杆；第一螺纹杆竖直穿过安装板远离限位架的一端，与安装板螺纹连接；第一螺纹杆下方固定连接挡板；挡板下方固定连接锥杆。锥杆外表面还固定连接有螺旋叶片。限位架内表面还固定连接有防滑垫。本新型将土工格室连接到地面上时，稳定性好，并且与土工格室之间的连接稳定。  1、限位架；2、安装板；3、加固装置；31、第一螺纹杆；32、转动盘；33、挡板；34、锥杆；4、挤压装置；41、第二螺纹杆；42、转动块； 43、挤压块；5、螺旋叶片；6、防滑垫。 5 实用新型名称：一种土工格室连接装置 申请号：CN202222175971 公开号：CN218322690U 授权公告日：2023.01.17 专利权人：安徽捷思新材料科技有限公司 本新型提供一种用于土工格室的拉伸设备，包括：底座、万向轮、加固装置、收卷机构、拉杆、牵引绳、限位架、固定机构、防滑垫。底座下方四个角处分别连接有万向轮。加固装置分别安装在底座两端，用于将底座固定在地面上；底座上还固定连接有收卷机构；所述收卷机构上固定连接有牵引绳；收卷机构用于对牵引绳进行收卷；牵引绳另一端固定连接限位架；限位架远离牵引绳的一端安装有固定机构，用于将土工格室固定在限位架上。拉杆呈“[”形，拉杆的两端分别与两个所述安装板固定连接。限位架内表面还固定连接有防滑垫。防滑垫材质为超细纤维。本新型能够对土工格室进行拉伸，减少了工作人员手动拉伸耗费的体力，减少工作量。  图例说明： 1、底座；2、万向轮；3、加固装置；31、旋转盘；32、第一螺纹杆；33、挡板；34、锥杆；35、螺旋叶片；4、收卷机构；41、安装板；42、旋转轴；43、驱动机构；5、拉杆；6、牵引绳；7、限位架；8、固定机构；81、固定板；82、第二螺纹杆；83、转动块；9、防滑垫。 申请号：CN202222175640 公开号：CN218263805U 授权公告日：2023.01.10 专利权人：安徽捷思新材料科技有限公司 本实用新型公开了一种用于土工格室的拉伸装置，具体涉及土工格室拉伸技术领域，包括连接垫板，所述连接垫板上方固定安装有收纳箱，所述收纳箱前侧面开设有连接通槽，所述收纳箱内部转动安装有收纳杆，所述收纳箱右侧设置有减速电机，所述收纳杆右端与减速电机输出端相连接，所述收纳杆前侧设置有卡件，所述收纳杆与卡件之间设置有牵引绳，所述牵引绳的一端与收纳杆相连接，所述牵引绳的另一端与卡件相连接。本实用新型通过设置收纳杆、减速电机、牵引绳和卡件，在使用过程中先将卡件与土工格室相连接，然后启动减速电机，减速电机的输出端带动收纳杆进行转动，在卡件的连接下，牵引绳在被收纳时实现对土工格室的拉伸。  1、连接垫板；2、收纳箱；3、收纳杆；4、减速电机；5、连接通槽；6、卡件；601、插接件；602、挡件；603、扣件；7、牵引绳；8、推拉扶手；9、支撑腿；10、万向轮；11、螺纹杆；12、固定锥；13、手轮；14、电机固定架。
------摘录自“国家知识产权局网站”
【供稿：杨佳 审核：刘伟超 编辑：程凤娟】
|
