| 为适应工程对土工膜性能的需求，拓展土工膜的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用，增进技术人员对土工膜产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年2月份协会会员单位授权的土工膜相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
实用新型专利

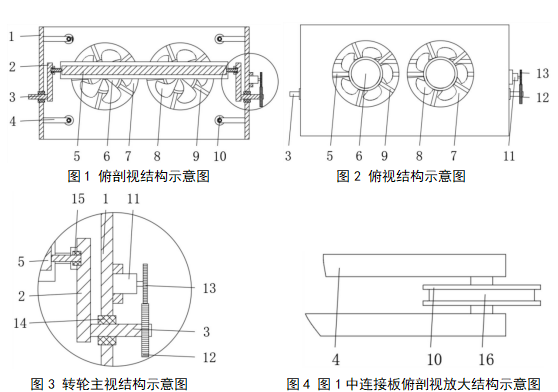

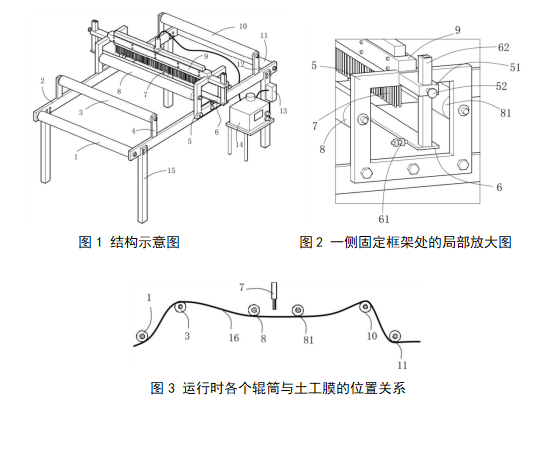

1 实用新型名称：一种土工膜破口检测装置申请号：CN202221520523 公开号：CN218524637U 授权公告日：2023.02.24 专利权人：索玛土工合成材料（苏州）有限公司 本实用新型公开了一种土工膜破口检测装置，包括：支撑组件；支撑组件包括两块侧板，每块侧板两端底部安装有支腿；两块侧板的前端和后端分别安装有第一辊筒和第六辊筒；两块侧板顶部相对设置有两个第一支撑板和两个第二支撑板；两个第一支撑板之间安装有第二辊筒，两个第二支撑板之间安装有第五辊筒；在两块侧板顶部设置有两个固定框架；两个固定框架方框顶边之间固定有绝缘固定套，两个固定框架的两个侧边上之间分别安装有第三辊筒和第四辊筒；绝缘固定套内套接固定有探刷；探刷通过导线连接电火花检测仪本体；两个固定框架上安装极板。该装置节省了人工作业成本，提高了作业效率；方便了作业人员及时发现破口，保证产品的整体质量。   1、第一辊筒；2、侧板；3、第二辊筒；4、第一支撑板；5、固定框架；6、极板；7、探刷；8、第三辊筒；9、绝缘固定套；10、第五辊筒；11、第六辊筒；12、第二支撑板；13、信号中继模块；14、电火花检测仪本体；15、支腿；16、土工膜；17、控制器；51、固定套；52、顶丝；61、接线端子、62、调节臂；81、第四辊筒。 2 实用新型名称：一种土工膜力学测试装置 申请号：CN202221505736 公开号：CN218496593U 授权公告日：2023.02.17 专利权人：索玛土工合成材料（苏州）有限公司 本实用新型公开了一种土工膜力学测试装置，包括，支撑框架、夹持机构、抬升机构、控制盒、计算机；所述支撑框架包括，立柱、顶梁、底梁；所述夹持机构包括：带有夹持气缸的下部夹头和上部夹头；所述抬升机构包括抬升梁以及抬升梁两端底部安装的两个抬升气缸；测试装置可同时完成多个土工膜岩本的拉力实验，测试时通过踏板实现气动加紧和放松，提高了效率，保证了装夹的准确性，减小了人为误差的产生。   1、顶梁；2、立柱；3、抬升气缸；4、气源装置；5、踏板；6、底梁；7、下部夹头；8、上部夹头；9、力矩传感器；10、抬升梁；11、控制盒；12、急停按钮；13、控制按钮一；14、控制按钮二；15、计算机；16、电磁阀；111、供电电源；112、主控制器；51、脚踏阀。 3 实用新型名称：一种导膜结构 申请号：CN202222648401 公开号：CN218491080U 授权公告日：2023.02.17 专利权人：山东德旭达土工材料有限公司 本实用新型涉及土工膜加工技术领域，尤其涉及一种导膜结构。其技术方案包括安装箱、连接板、导辊、第一电机和第二电机，所述安装箱内部设置有 导辊，所述安装箱两侧内部设置有连接板，所述连接板一端均设置有转轴，所述转轴位于安装箱外侧一端套接有从动齿轮，所述安装箱一端设置有第二电机，所述第二电机一端设置有主动齿轮，所述安装箱两侧内部设置有安装板，所述安装箱上下两端内部开设有安装口，所述安装口内部设置有第一电机，所述第一电机一端外壁设置有扇叶。本实用新型通过扇叶与第一电机结构之间的配合，扇叶对冷却后通过导辊输送的复合土工膜进行二次冷却，避免复合土工膜焊接不稳定的问题，转辊通过转轴对复合土工膜进行张紧度调节。  1、安装箱；2、连接板；3、转轴；4、安装板；5、导辊；6、第一电机；7、安装口；8、扇叶；9、安装架；10、转轮；11、第二电机；12、从动齿轮；13、主动齿轮；14、第一轴承；15、第二轴承；16、输送槽。 4 实用新型名称：一种可升降的土工膜吹塑用展膜架 申请号：CN202222941705 公开号：CN218453945U 授权公告日：2023.02.07 专利权人：山东鑫宇土工材料工程有限公司 本实用新型涉及一种可升降的土工膜吹塑用展膜架，属于土工膜展膜架技术领域，包括机架，机架的外侧壁上固定连接有导轨，导轨上滑移连接有升降平台，机架上端设置有牵引组件，牵引组件与升降平台连接，牵引组件信号连接有遥控器。对土工膜进行穿引时，工作人员拿着土工膜一端站在升降平台上，通过遥控器控制升降平台进行升降，从而避免工作人员进行攀爬发生危险，保证工作人员的人身安全，另外省去了工作人员攀爬的过程，工作人员可以集中精力查看土工膜的牵引情况，避免土工膜发生缠绕，提高工作效率。   1、机架；2、导轨；3、升降平台；4、遥控器；5、支撑板；6、驱动电机；7、驱动轴；8、链轮；9、链条；10、配重块；11、滑槽；12、防护罩；13、围栏；14、支撑杆；15、档杆；16、支撑槽；17、第一磁铁片；18、第二磁铁片。 5 实用新型名称：一种具有防渗效果的土工膜 申请号：CN202222163396 公开号：CN218430341U 授权公告日：2023.02.03 专利权人：云南众驰工程材料有限公司 本实用新型公开了一种具有防渗效果的土工膜，涉及土工膜技术领域。包括土工膜主体，所述土工膜主体下表面等距阵列有卡块，所述卡块与卡块之间设置有卡土槽，所述土工膜主体上表面设置有第一防水层，所述第一防水层上表面设置有第一防渗层，所述第一防渗层上表面设置有第二防渗层，所述第二防渗层上表面设置有抗拉层，所述抗拉层上表面设置有第二防水层，所述第二防水层上固定连接有防辐射层，所述防辐射层上固定连接有耐腐蚀层，所述耐腐蚀层上设置有保温层，所述保温层上设置有耐磨层，该具有防渗效果的土工膜，通过设置了抗拉层，通过横向加强筋和纵向加强筋的相互配合提高抗拉性能，设置了连接筋，通过连接筋来进一步加强韧性，提高实用性。  图例说明： 1、土工膜主体；2、第一防水层；3、第一防渗层；4、第二防渗层；5、抗拉层；6、第二防水层；7、防辐射层；8、耐腐蚀层；9、保温层；10、耐磨层；11、导水条；12、导水槽；13、卡块；14、卡土槽；15、横向加强筋；16、纵向加强筋；17、连接筋。
------摘录自“国家知识产权局网站”
【供稿：杨佳 审核：刘伟超 编辑：程凤娟】 |
