　　为适应工程对土工格栅性能的需求，拓展土工格栅的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用，增进技术人员对土工格栅产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年2月份协会会员单位授权的土工格栅相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。

实用新型专利

1 实用新型名称：一种边坡隐患灾害治理及生态防护结构
申请号：CN202222845409
公开号：CN218540731U
授权公告日：2023.02.28
专利权人：中国电力工程顾问集团华北电力设计院有限公司
　　本实用新型涉及一种边坡隐患灾害治理及生态防护结构，属于环境岩土工程技术领域，边坡具有前低后高的滑动面，在滑动面后侧埋设有一排横向设置的抗滑桩，抗滑桩与地表深处的稳定岩体相连接；在一排抗滑桩的后侧设有挡土板；在滑动面上铺设有土工格栅，在土工格栅的上方设置有植生袋，土工格栅的前端翻折形成有用于固定植生袋的格栅反包段；滑动面上还设有若干微型桩，微型桩下端穿过土工格栅的网格孔埋设于稳定岩体；在滑动面上还设置有岩土位移监测组件。本实用新型的方案可对边坡起到绿化加固作用，更有效地防止水土流失等次生灾害的发生，并且施工方便、安全可靠、总成本较低，能够一次治理到位。

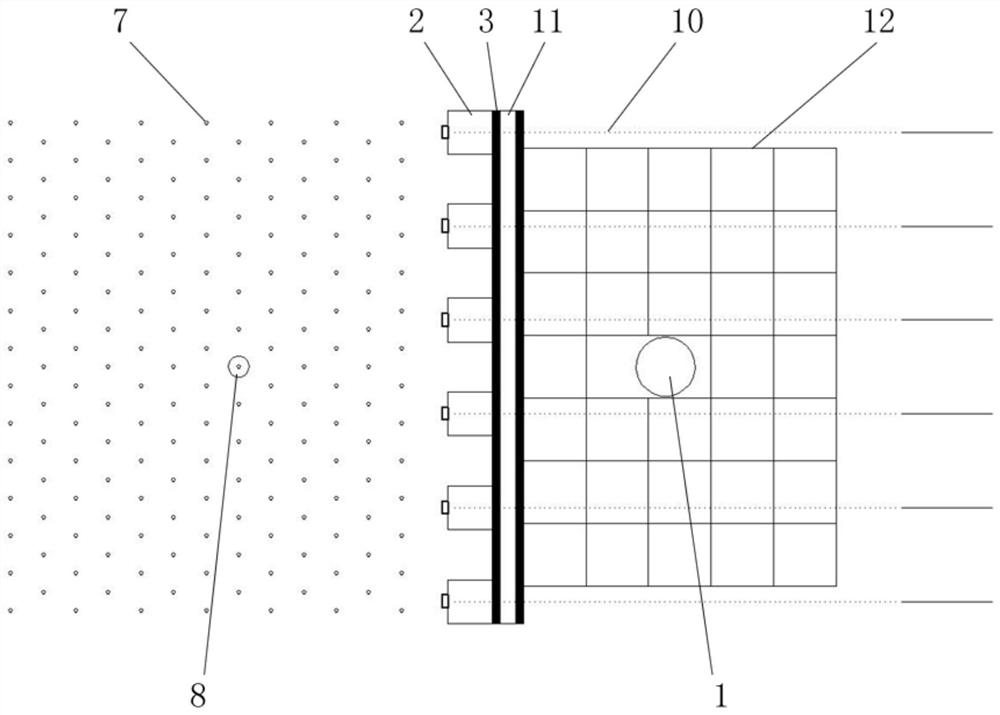

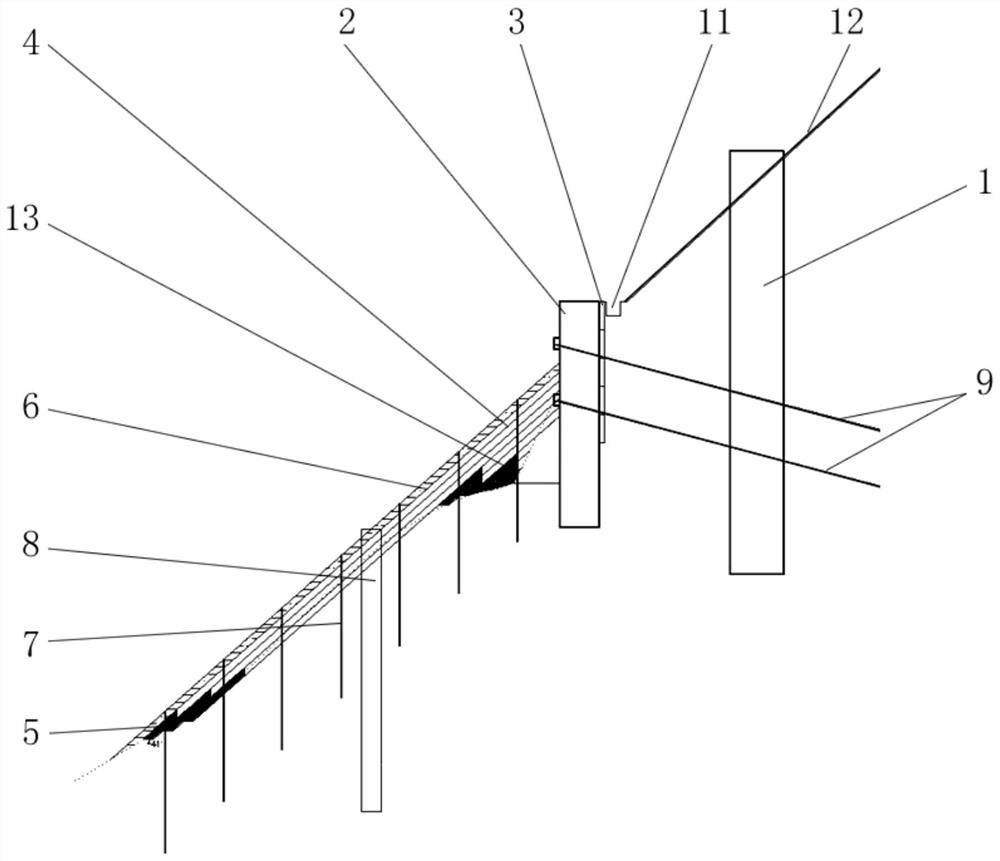

图1 实施例1的剖视结构示意图图2 实施例2的俯视结构示意图

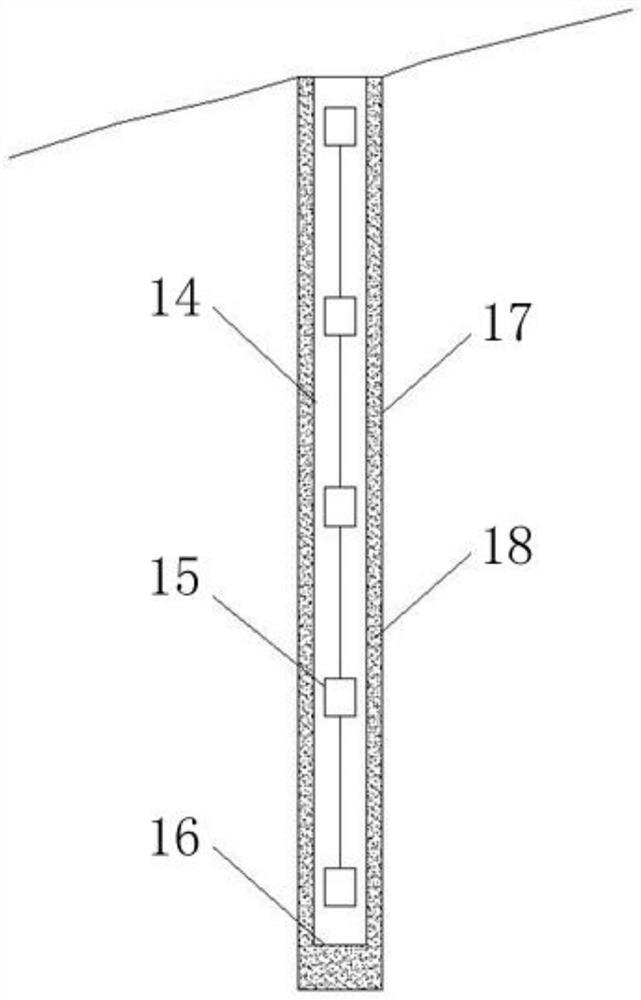

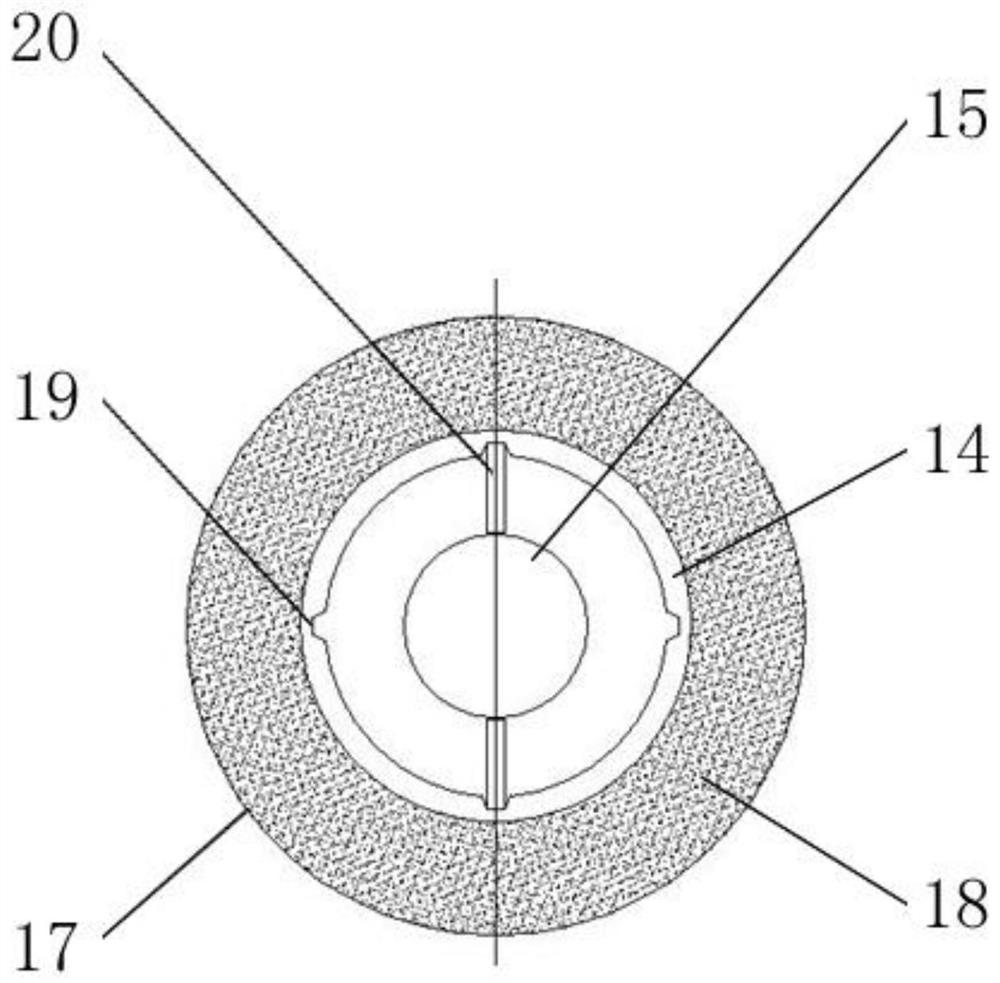

图3 实施例1中岩土位移监测组件部分结构示意图图4 图3所示结构的俯视结构示意图

　　图例说明：
　　1、塔基；2、抗滑桩；3、挡土板；4、土工格栅；5、格栅反包段；6、植生袋；7、微型桩；8、岩土位移监测组件；9、锚杆；10、预应力锚索；11、排水沟；12、格构梁；13、回填土；14、测斜管；15、测斜仪探头；16、密封盖；17、钻孔；18、粗砂层；19、导槽；20、导轮。

2 实用新型名称：一种能控沉防滑的分层压实路基结构
申请号：CN202222577847
公开号：CN218492176U
授权公告日：2023.02.17
专利权人：同济大学；上海宝冶集团有限公司
　　本实用新型公开一种能控沉防滑的分层压实路基结构，包括处理后的地基结构和若干注浆管；地基结构顶面铺设有若干层压实的路基填料层；所有路基填料层的一侧面相互适配并连接倾斜设置形成一个边坡斜面，注浆管嵌设在路基填料层内，位于底部的路基填料层中的注浆管贯穿地基结构设置，相邻路基填料层内部嵌设有类锚结构，各层路基填料层中布设有土工格栅；类锚结构、路基填料层与土工格栅共同组成分层注浆压实路基结构。本实用新型能够实现提升路基整体性，降低竖向沉降与侧向变形。

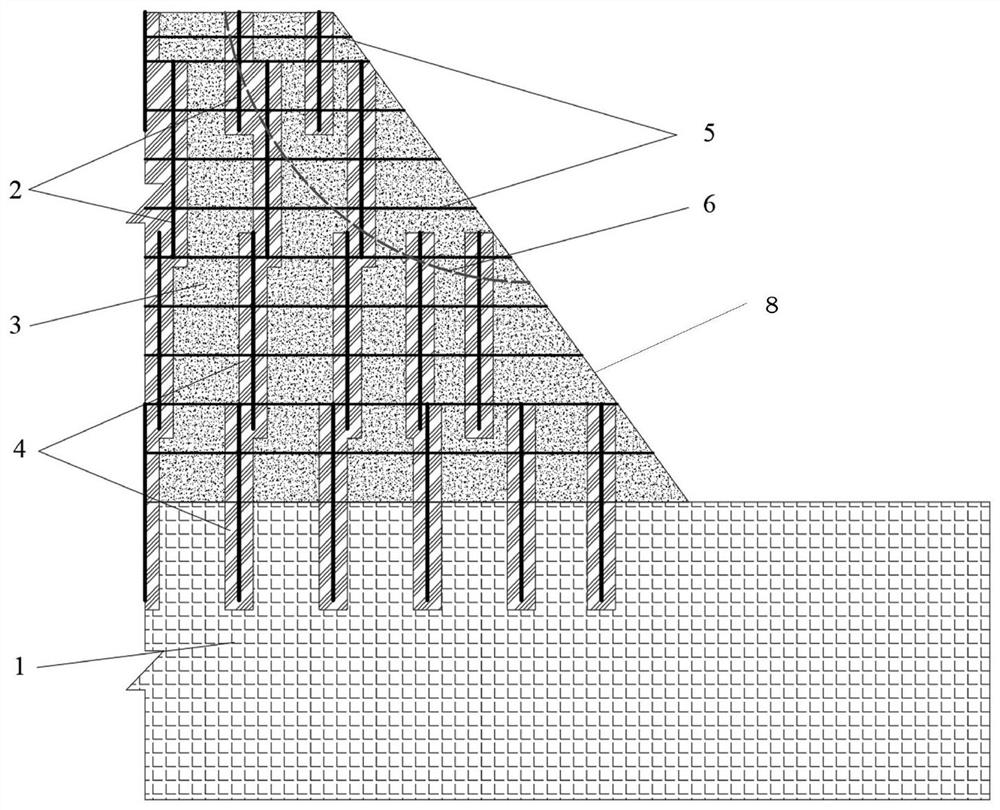

图1 路基结构剖面图

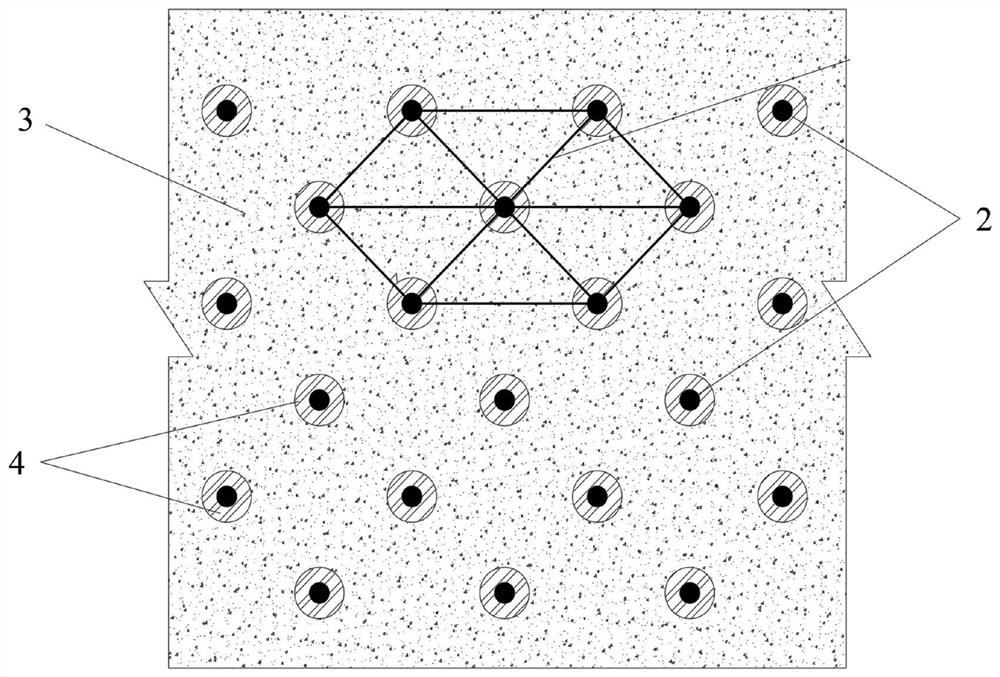

图2 梅花状注浆管布置平面图

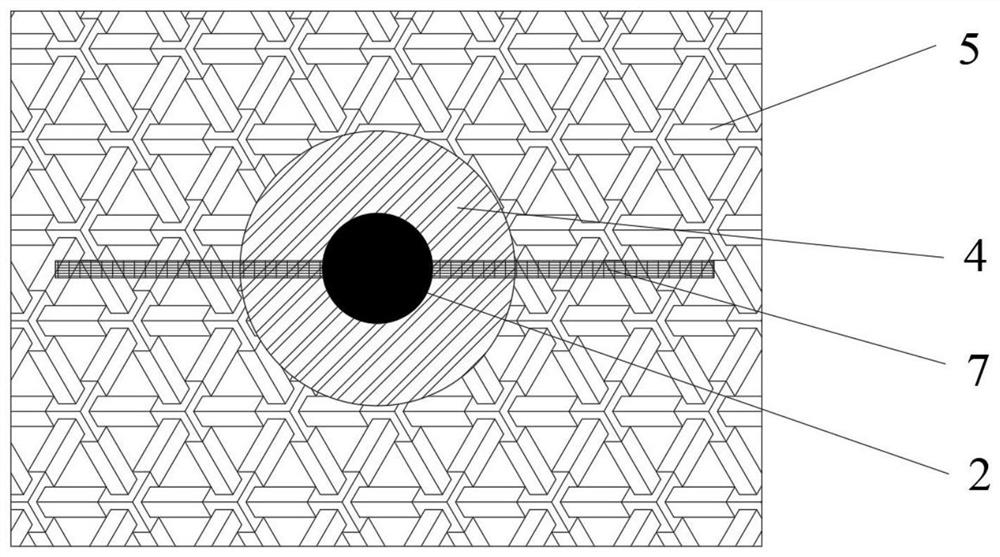

图3 卡扣连接注浆管与土工格栅平面图

　　图例说明：
　　1、地基结构；2、注浆管；3、路基填料层；4、类锚结构；5、土工格栅；6、边坡破坏滑动面；7、卡扣；8、边坡斜面。

3 实用新型名称：防止反射裂缝的城市非机动车道的层间抗滑移路面结构
申请号：CN202222086056
公开号：CN218466240U
授权公告日：2023.02.10
专利权人：浙江理工大学
　　本实用新型涉及一种防止反射裂缝的城市非机动车道的层间抗滑移路面结构，包括原有水泥路面层和覆盖在原有水泥路面层上的现铺滤清层，所述原有水泥路面层上具有沿路面宽度方向延伸的裂缝，所述原有水泥路面层和现铺滤清层之间从下向上依次设有大粒径沥青混合料层、土工格栅层和应力吸收层。本实用新型的第一个目的旨在提供一种防止反射裂缝的城市非机动车道的层间抗滑移路面结构，解决了现有的白改黑路面容易产生裂缝的问题。

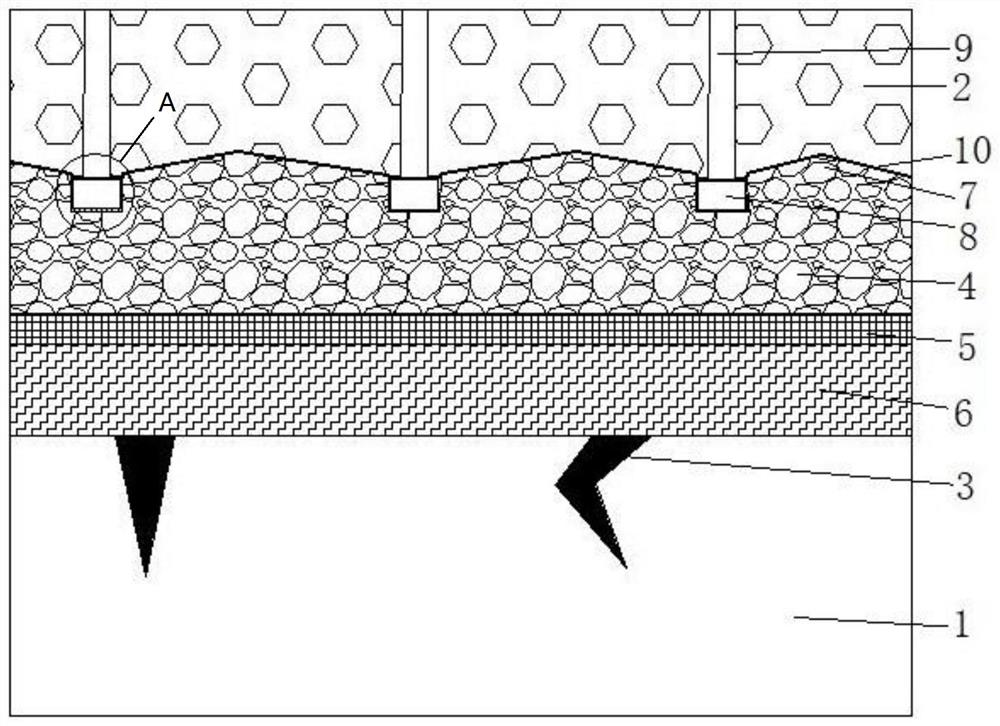

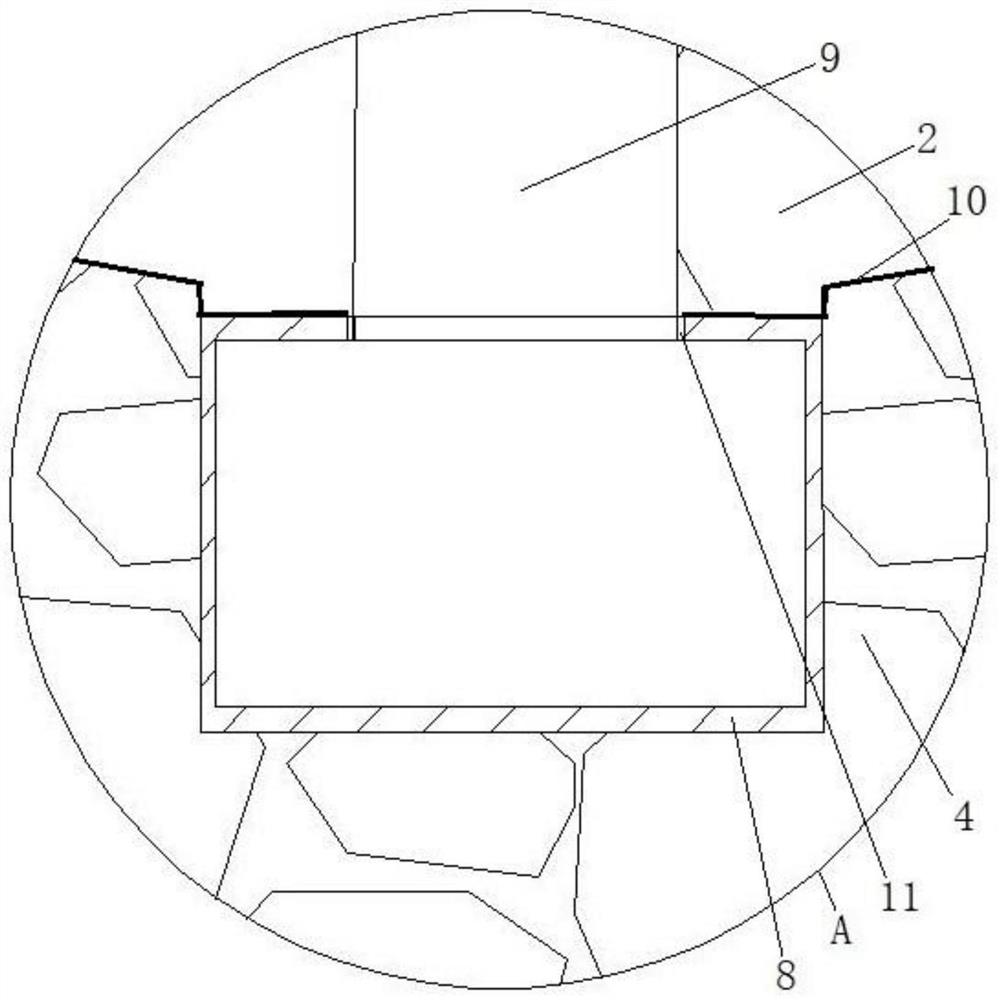

图1 沿路面长度方向的横截面示意图图2 图1中A处的局部放大示意图

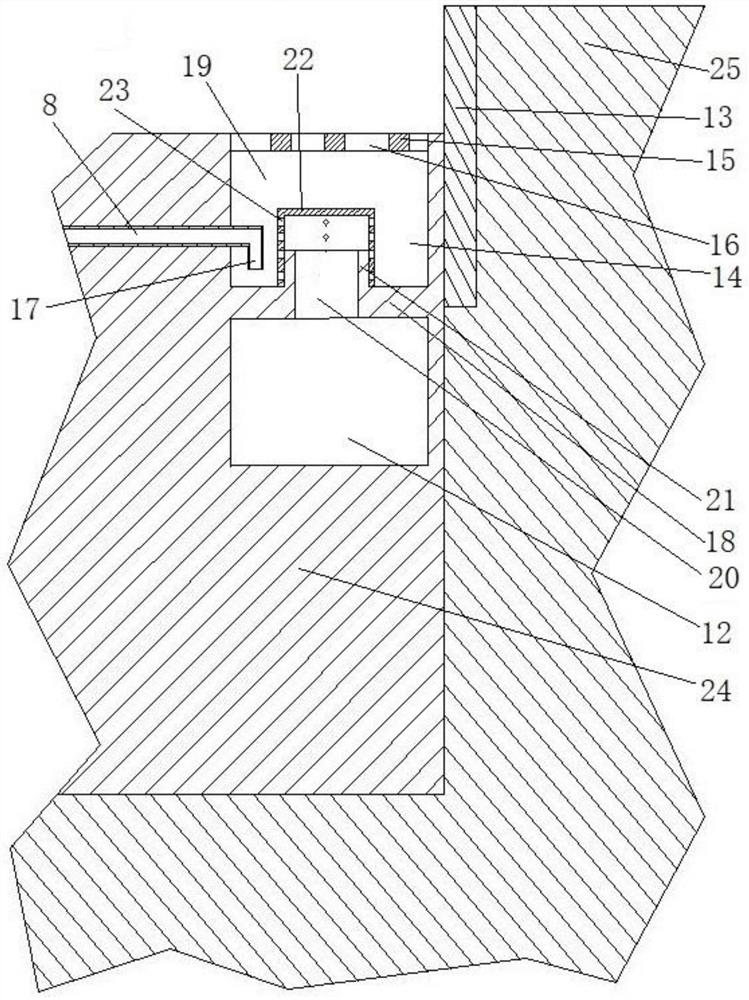

图3 沿道路宽度方向的横截面示意图

　　图例说明：
　　1、原有水泥路面层；2、现铺滤清层；3、填充块；4、大粒径沥青混合料层；5、土工格栅层；6、应力吸收层；7、凸条；8、排水管；9、竖向进水孔；10、防水层；11、渗水孔；12、排水通道；13、路牙；14、进水窗口；15、窗口盖；16、窗口盖部过滤孔；17、排水管的出口；18、隔离板； 19、进水腔；20、进水孔；21、竖向进水管段；22、隔离罩；23、隔离罩部过滤孔；24、非机动车道；25、人行道。

4 实用新型名称：一种基于矿山生态修复用排水结构
申请号：CN202222842022
公开号：CN218466672U
授权公告日：2023.02.10
专利权人：湖南沿湖建设工程有限公司; 湖南大学
　　本申请公开了一种基于矿山生态修复用排水结构，包括埋设于矿山边坡上的集水井，其顶部露设于矿山边坡面上，所述集水井的顶部凸出形成有四个卡块，相邻两个所述卡块间隔形成卡口；承载于所述集水井上的土工格栅，所述土工格栅包括四个角，每个角限位于一个所述集水井上的卡口内，所述土工格栅上依次铺设有营养土层及草皮；所述集水井的侧壁还设置有排水口，排水管的两端分别与不同所述集水井上的排水口连通。本实用新型可以避免雨水对矿山的边坡面造成冲刷。

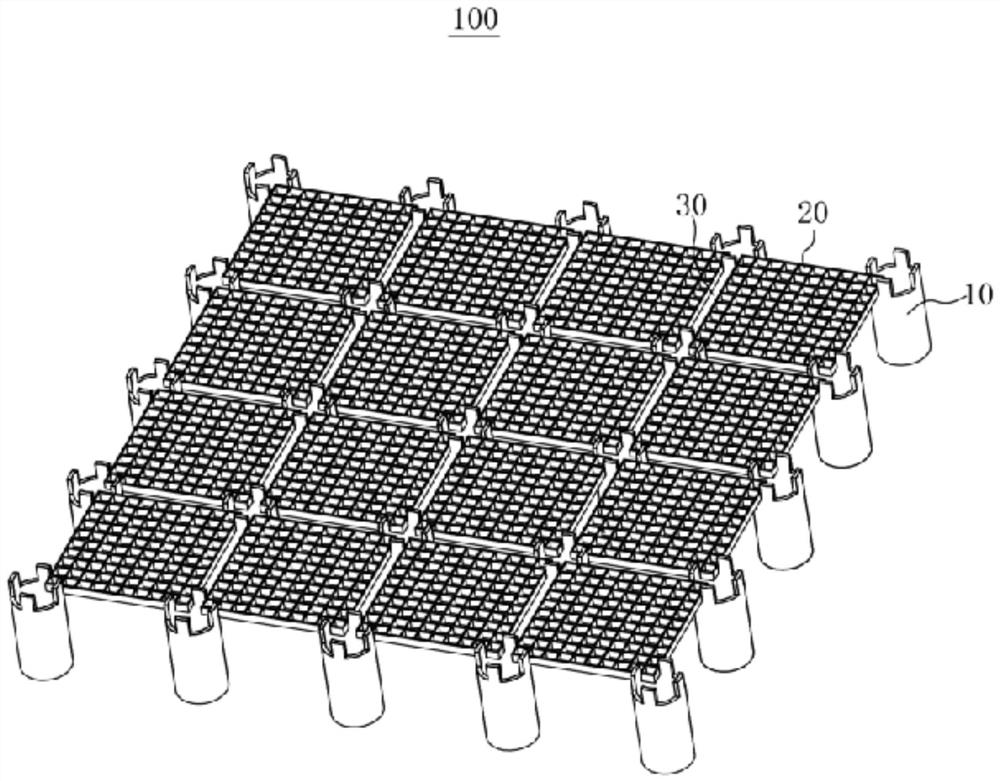

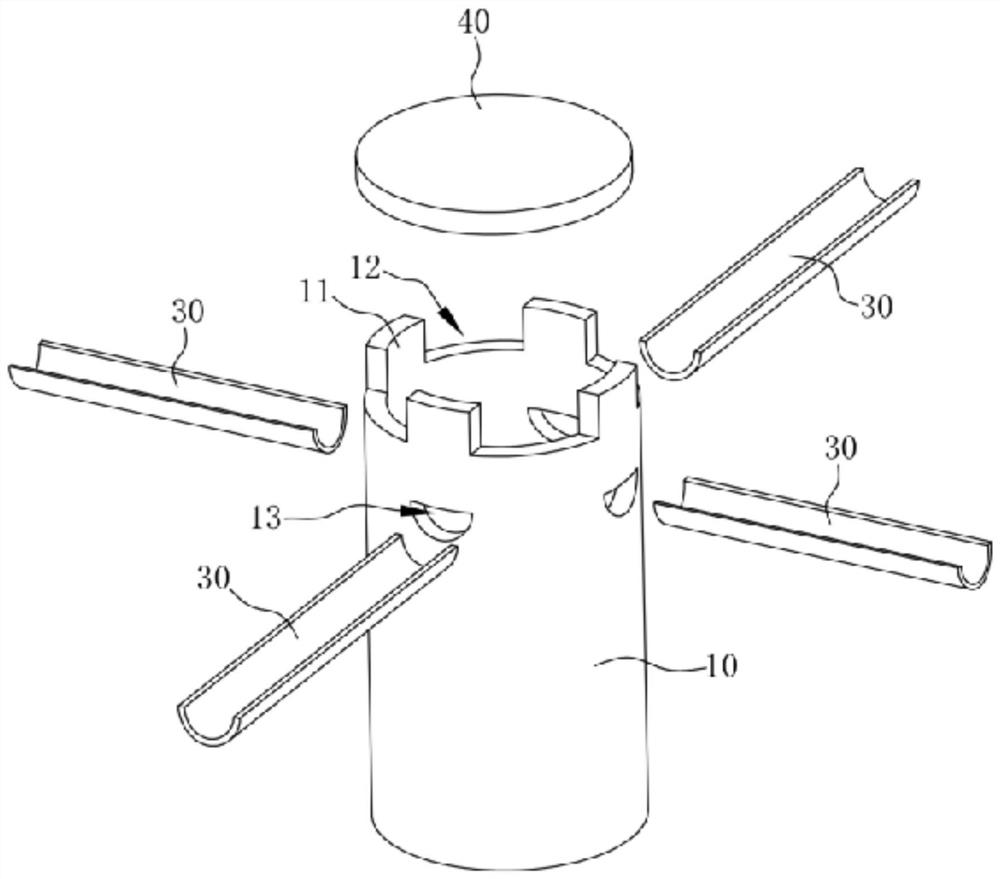

　　图1 整体结构示意图　图2 图1中排水井的结构示意图

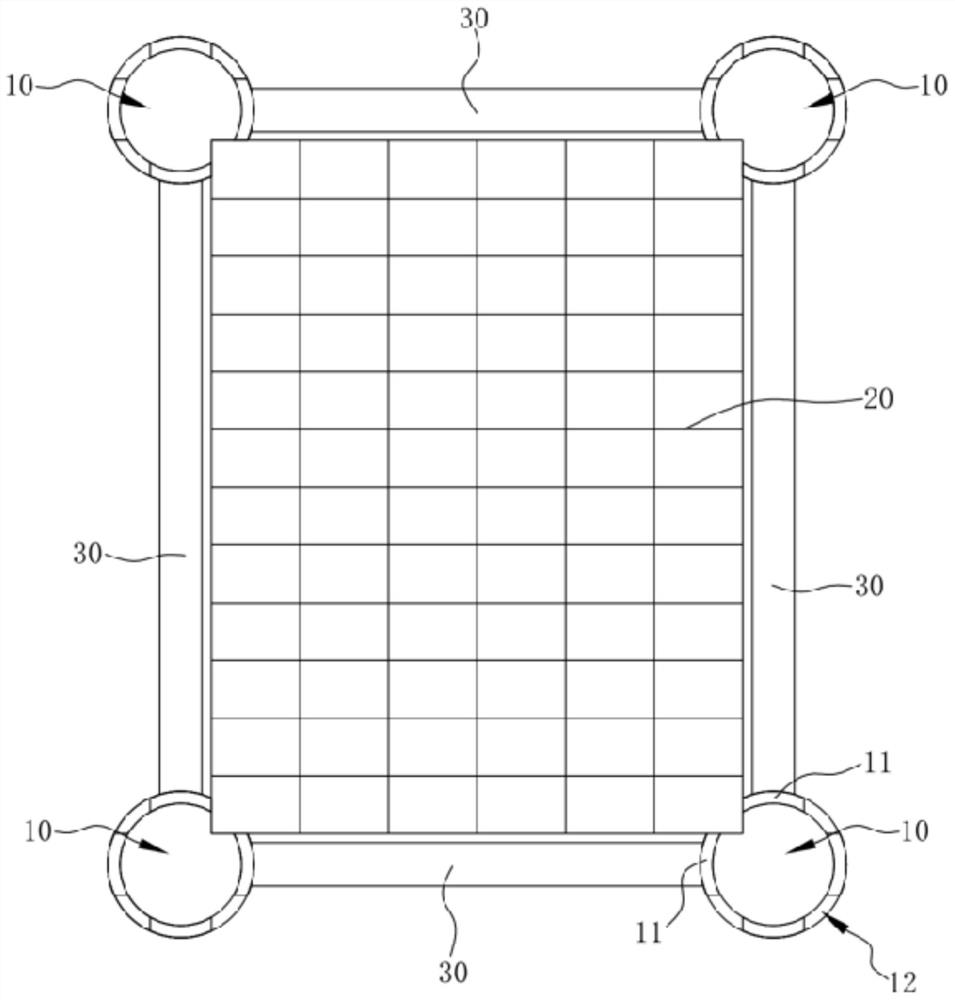

图3 图1中排数单元的结构示意图

　　图例说明：
　　100、排水结构；10、集水井；11、卡块；12、卡扣；13、排水口；20、土工格栅；30、排水管；40、封盖板。

------摘录自“国家知识产权局网站”
