| 为适应工程对土工膜性能的需求，拓展土工膜的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用，增进技术人员对土工膜产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年3月份协会会员单位授权的土工膜相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利

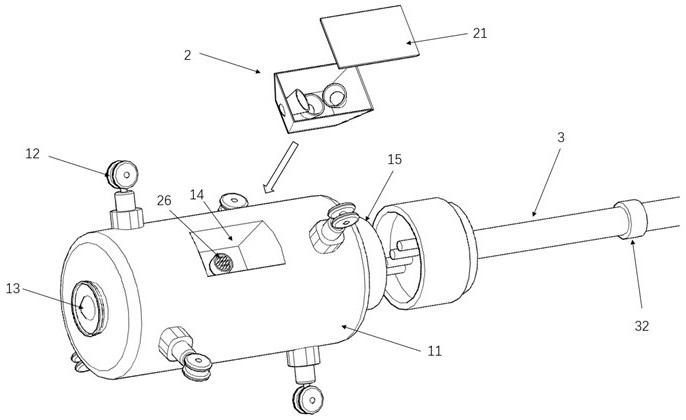

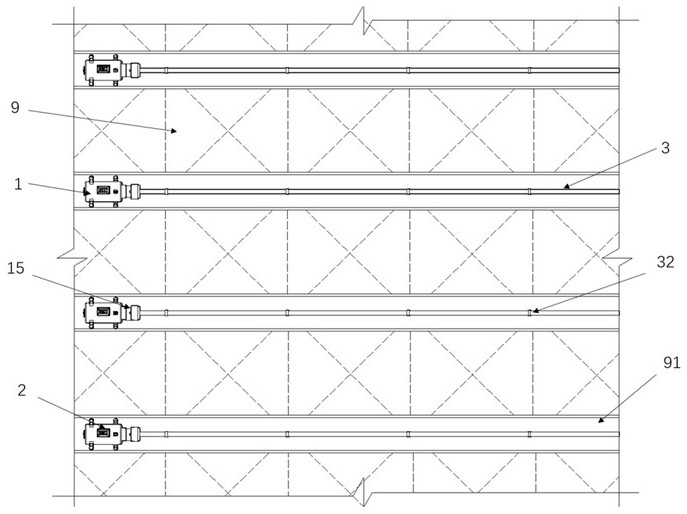

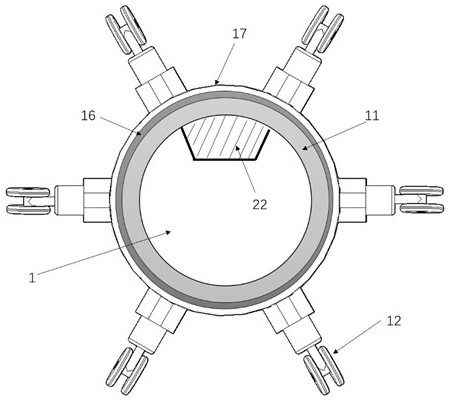

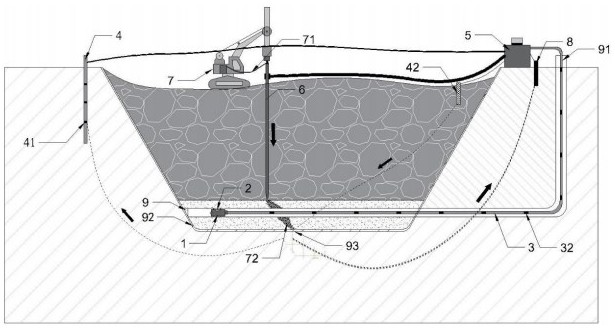

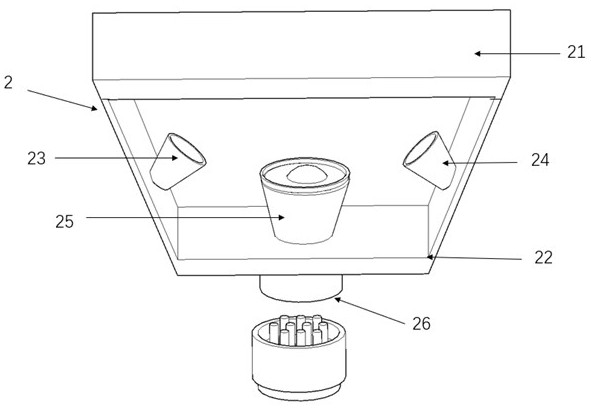

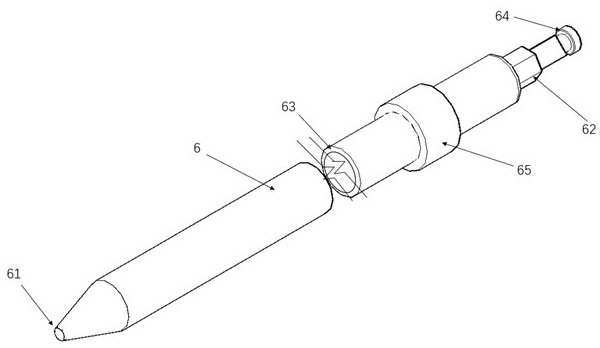

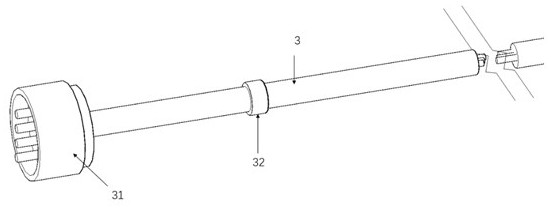

1 发明名称： 运行和封场垃圾填埋场的渗漏探测与补漏装置及实施方法申请号：CN202211560085 公开号：CN115628859B 授权公告日：2023.03.28 专利权人：山东大学; 中国科学院武汉岩土力学研究所 本发明公开一种运行和封场垃圾填埋场的渗漏探测与补漏装置及实施方法，渗漏探测装置包括管道牵引机器人、流体有机物荧光监测模块、多点位偶极子封装电缆、大功率场外回流电极和总控分析系统；补漏装置包括电化学阳极注射管、胶凝稳压注浆桶、场外阴极引流器。本发明的运行和封场垃圾填埋场的渗漏探测与补漏装置及实施方法的原理是：通过填埋场底部渗滤液导排层与土工膜的距离最优导电原则，结合矩阵式电位的探测实现了填埋场漏洞的精细探测；基于改性浆液由阳极向阴极运移的动力行为，结合土工膜漏洞探测电流传输规律，实现了基于原位近距注浆的土工膜漏洞自修复。  图1 渗漏探测与补漏装置示意图  图2 管道牵引机器人结构示意图  图3 管道牵引机器人截面示意图  图4 流体有机物荧光监测模块结构示意图  图5 多点位偶极子封装电缆结构示意图  图6 电化学阳极注射管结构示意图  图7 填场底部导排层示意图 1、管道牵引机器人；11、主体；12、行走轮；13、微型摄像头；14、荧光监测模块安装位；15、防水电缆接口；16、结构防腐防锈层；17、材料防腐防锈层；2、流体有机物荧光监测模块；21、人工蓝宝石玻璃片；22、基槽；23、紫外线光源；24、可见光光源；25、微距工业相机；26、航空插头；3、多点位偶极子封装电缆；31、密封接口；32、偶极子电位片；4、大功率场外回流电极；41、回流电极位；42、大功率电流发生器；5、总控分析系统；6、电化学阳极注射管；61、胶凝注浆液喷嘴；62、安装工位；63、聚乙烯耐磨绝缘涂层；64、同轴注浆卡箍；65、接电环；7、胶凝稳压注浆桶；71、柔性注浆管；72、浆液；8、场外阴极引流器；9、 底部渗滤液导排层；91、导排管；92、土工膜；93、漏洞。
实用新型专利

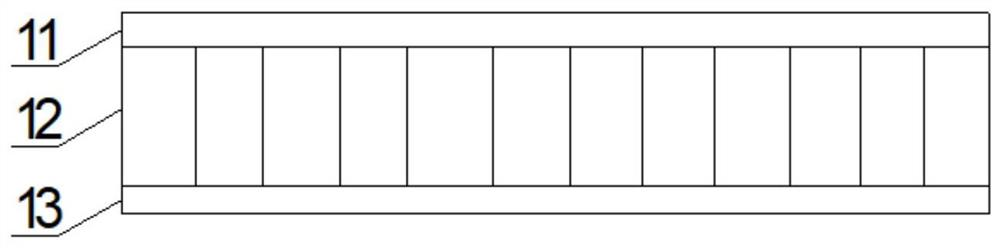

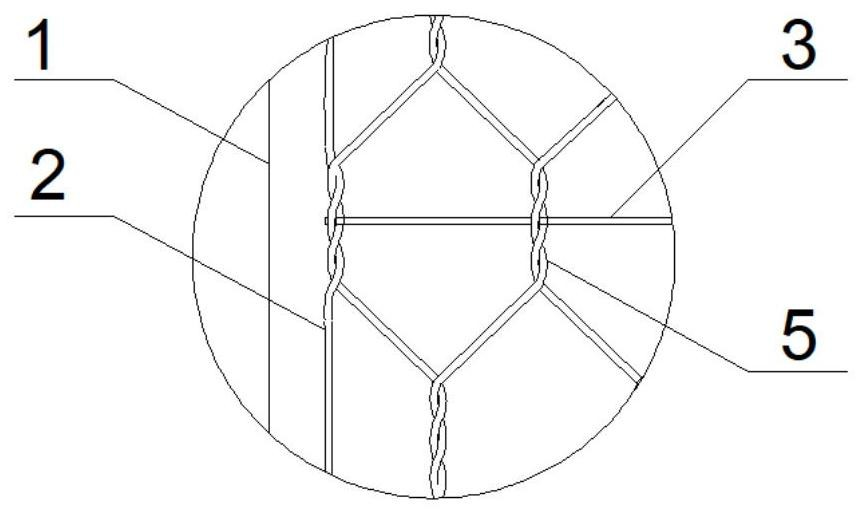

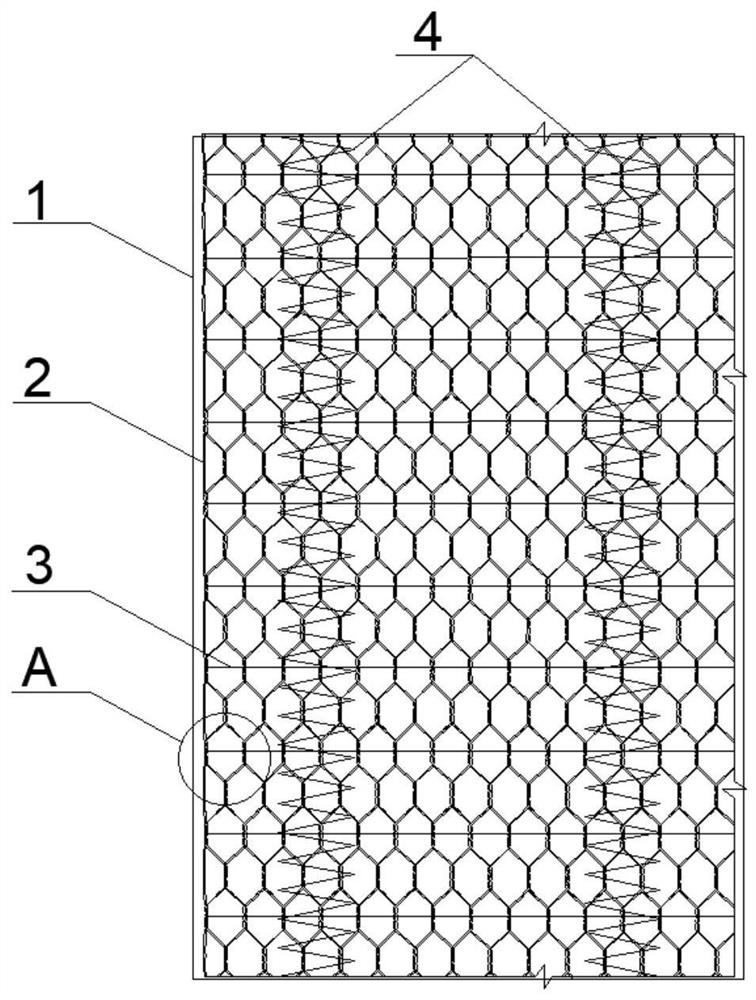

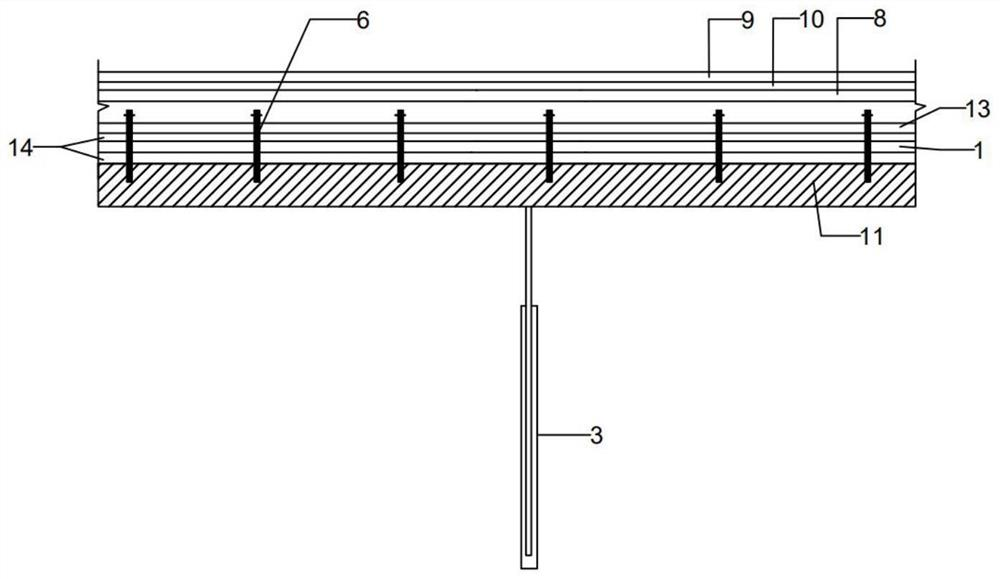

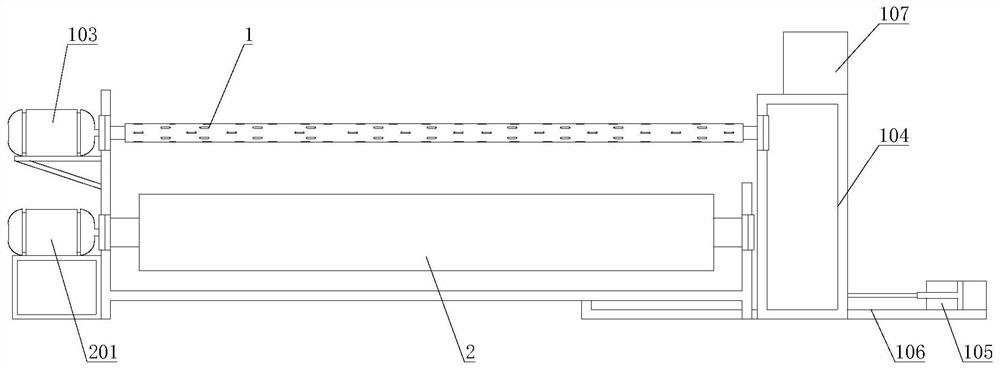

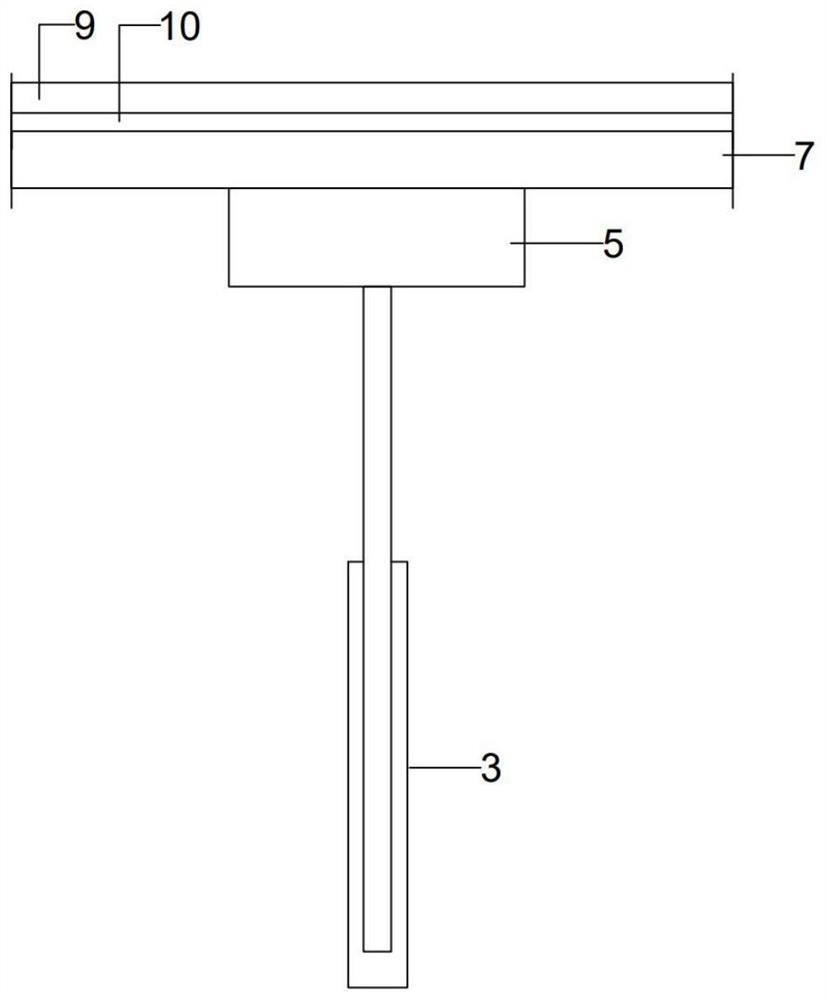

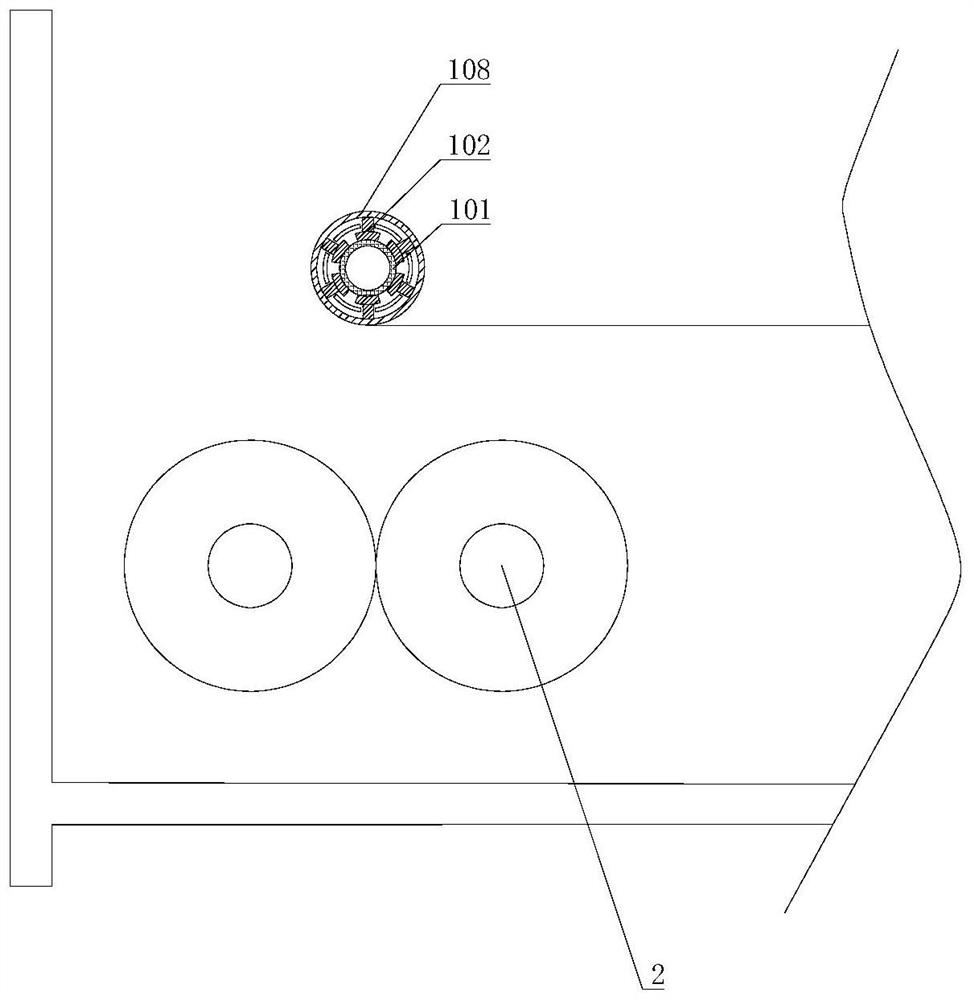

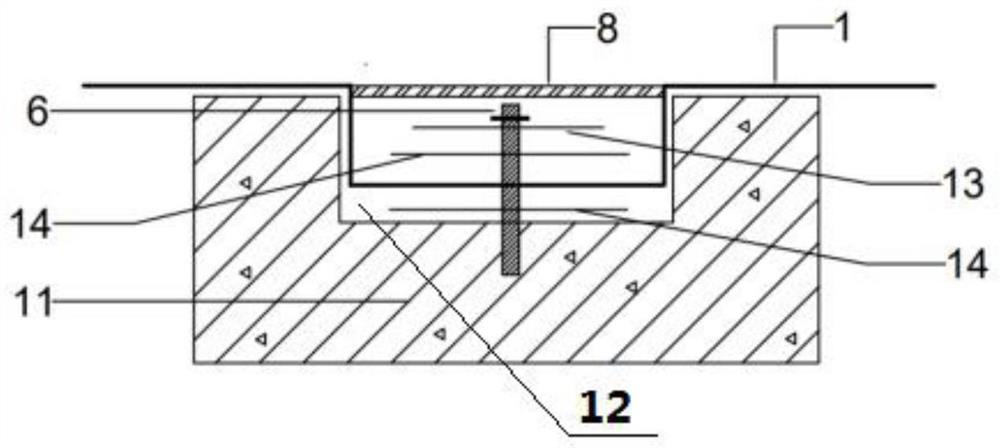

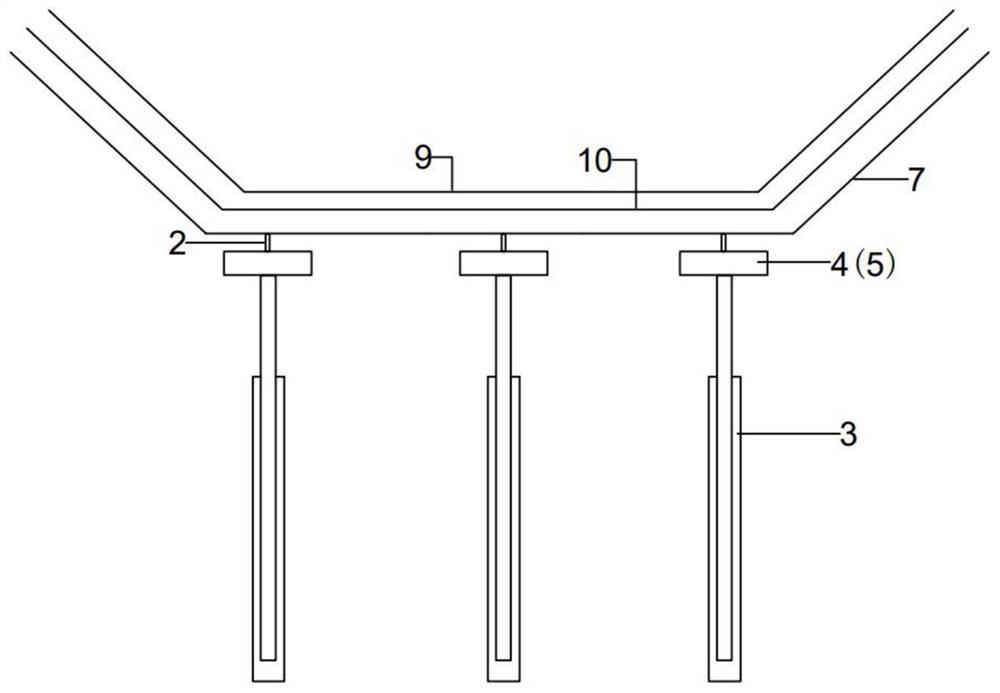

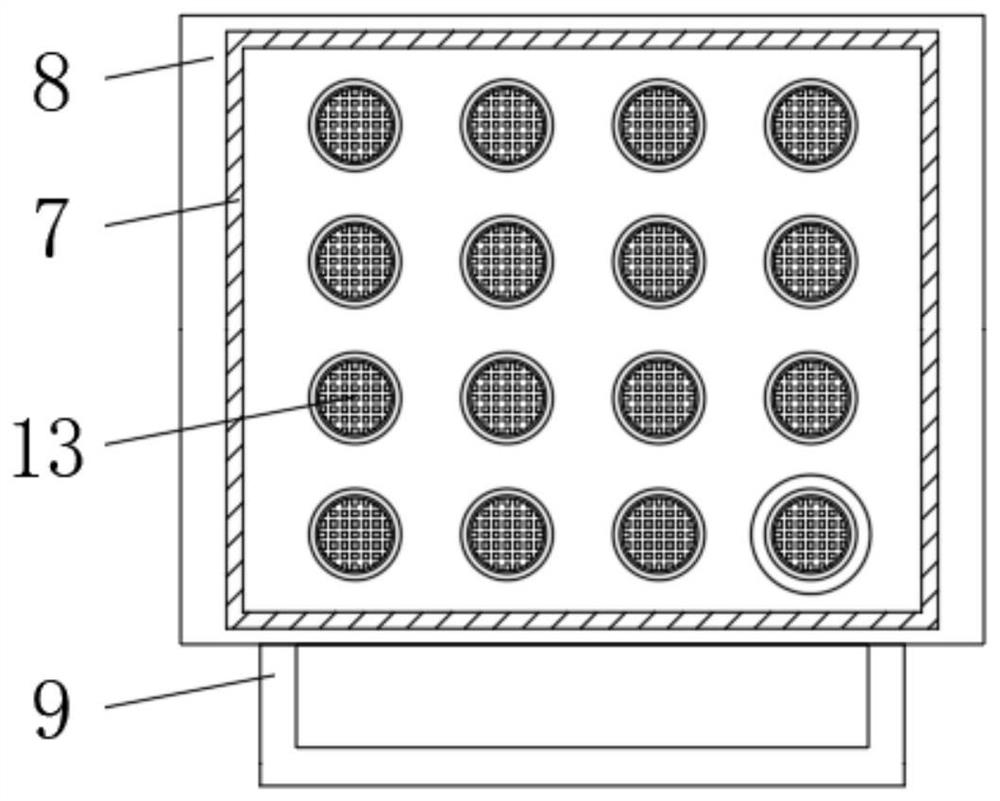

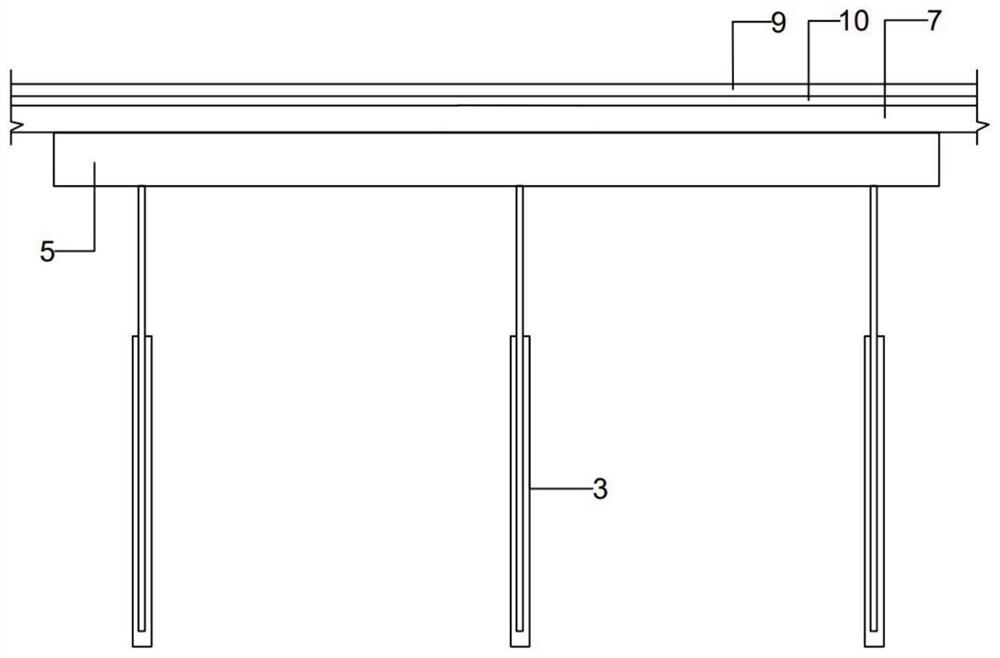

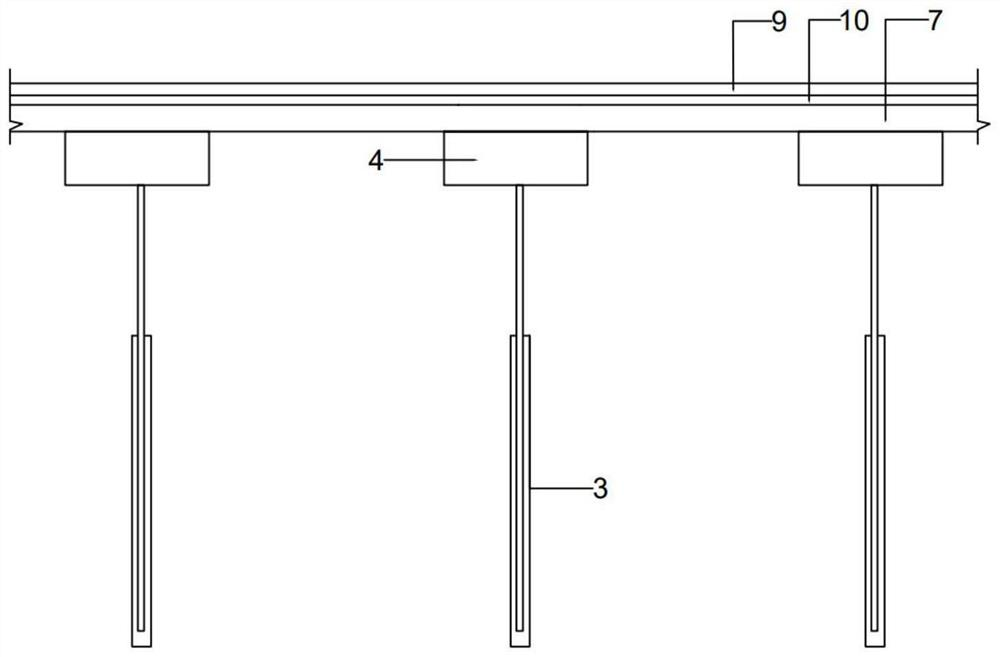

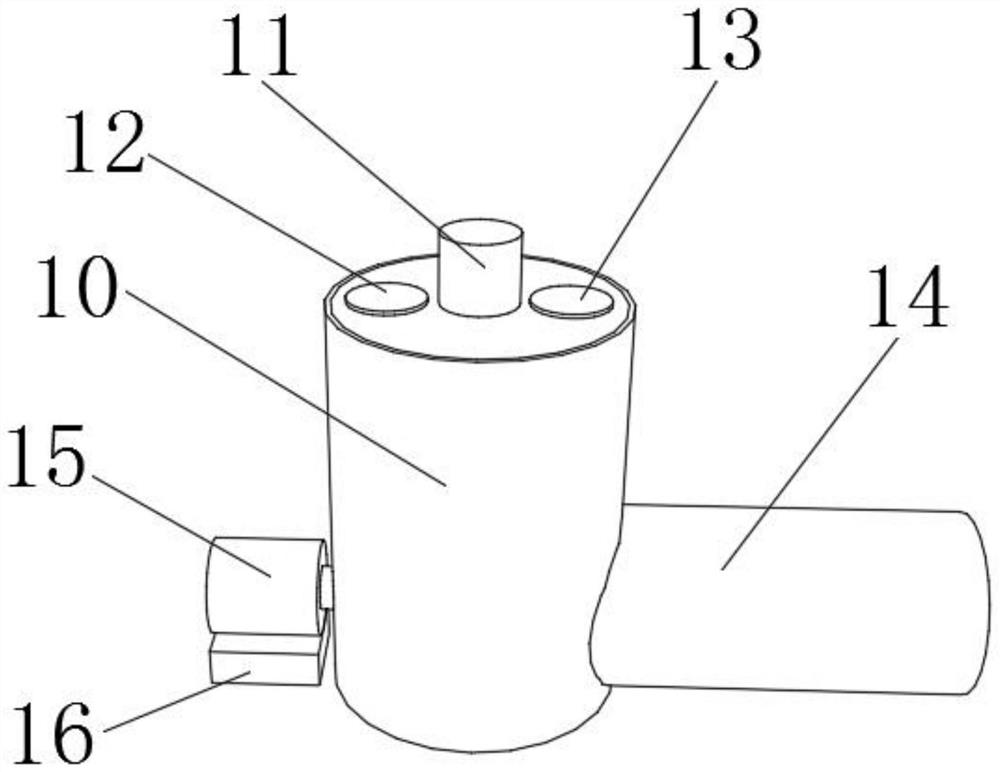

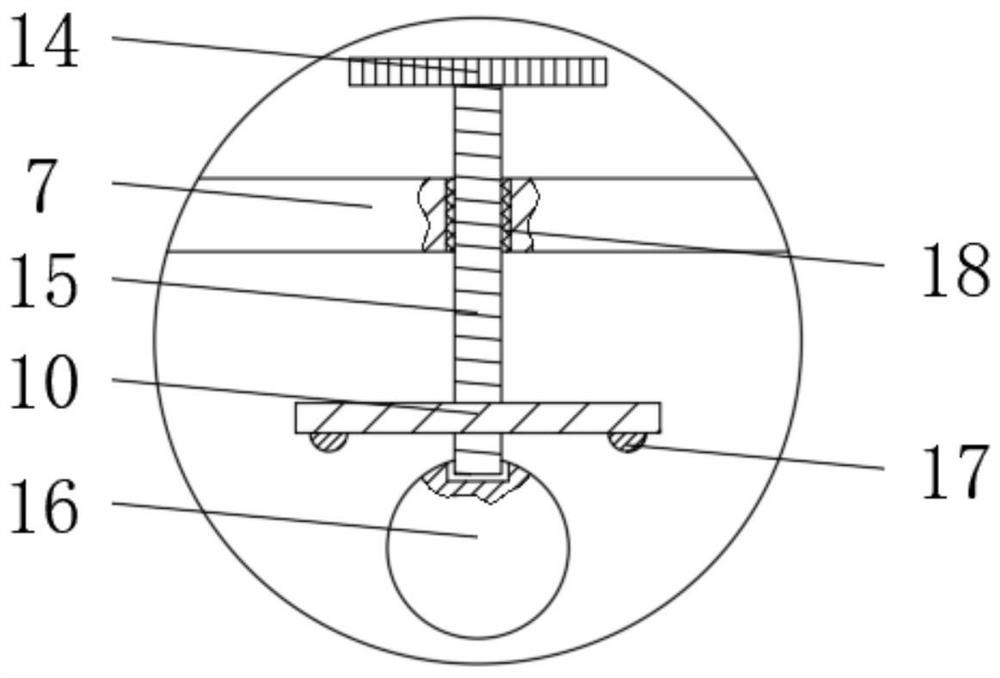

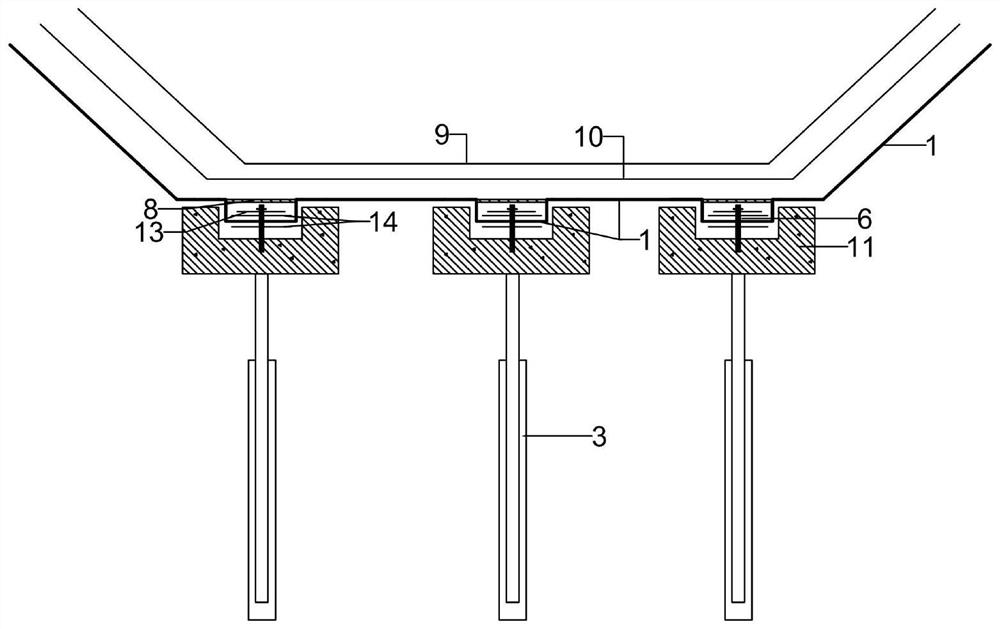

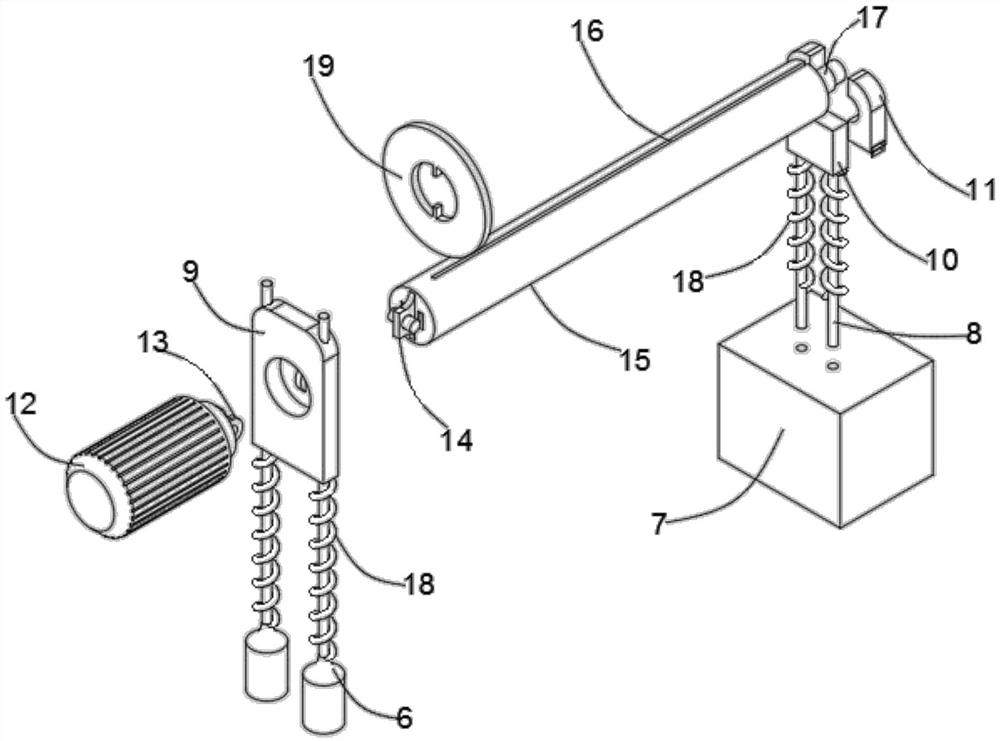

1 实用新型名称：一种基坑边坡防护垫申请号：CN202222708632 公开号：CN218779512U 授权公告日：2023.03.31 专利权人：马克菲尔（长沙）新型支档科技开发有限公司 本实用新型涉及一种基坑边坡防护垫，包括加筋土工膜，所述加筋土工膜表面固定有金属网，所述金属网为金属丝通过铰合部固定连接构成的有序排布的网格状结构，所述金属网的铰合部夹持有筋条，所述筋条贯穿所述金属网的网格。本实用新型不仅可以避免基坑边坡被风化侵蚀和降雨冲刷，同时为基坑边坡覆盖的土层提供沿坡面向上的拉力，提高基坑边坡的整体稳定性，防止滑坡。  图1 结构示意图  图2 图1中A处放大示意图  图3 加筋土工膜的结构示意图 1、加筋土工膜；2、金属网；3、筋条；4、聚丙烯热粘丝；5、铰合部；11、上防渗层；12、筋膜层；13、下防渗层。 2 实用新型名称：一种土工膜双工位摩擦收卷装置 申请号：CN202121265791 公开号：CN218753905U 授权公告日：2023.03.28 专利权人：山东建通工程科技有限公司 本申请公开了一种土工膜双工位摩擦收卷装置，用于对土工膜收卷，包括气胀辊和摩擦辊。气胀辊沿与土工膜的输送方向垂直设置，气胀辊转动以使土工膜在第一工位转动收卷；摩擦辊与收卷辊沿竖直方向平行设置，摩擦辊设置有两个，两个摩擦辊并行设置，两个摩擦辊之间设置有第二工位；当土工膜在第一工位转动收卷为第一成型状态的土工膜卷时，两个摩擦辊用于承载第一成型状态的土工膜卷，两个摩擦辊同时转动摩擦以带动第一成型状态的土工膜卷在第二工位继续收卷至第二成型状态的土工膜卷。本申请具有节省人力、成卷效率高等优点。  图1 结构示意图  图2 部分结构侧面剖视图 1、气胀辊；101、橡胶气囊；102、气动凸块；103、第一电机；104、移动架；105、气缸；106、导轨；107、气泵；108、卷筒；2、摩擦辊；201、第二电机。 3 实用新型名称：一种双膜型复合土工膜锚固防渗抗浮结构 申请号：CN202222183367 公开号：CN218713335U 授权公告日：2023.03.24 专利权人：济南大学 本实用新型涉及一种双膜型复合土工膜锚固防渗抗浮结构，包括：抗浮复合膜，所述抗浮复合膜底部为布、顶部为膜，且所述布和所述膜热融合在一起形成复合层状结构；所述抗浮复合膜中的布与地基紧贴，所述抗浮复合膜中的膜顶部依次向上铺设一层独立的土工膜和一层独立的土工布；以及多个土锚，所述土锚设于所述地基内，且通过多个锚固连接结构与所述抗浮复合膜中的布固定。本实用新型提供的双膜型复合土工膜采用双层独立的防渗膜，一层土工膜和一层抗浮复合膜，双层膜既可以单独防渗，也可以起到防渗互补，大大提高了防渗能力和防渗的可靠性。下层的抗浮复合膜的布能够很好的固定在锚固连接结构上，使整个结构具有抗浮功能。  图1 实施例1的结构示意图  图2 图1的纵向剖视图  图3 凹型梁体及其内结构安装示意图  图4 实施例2的结构示意图  图5 锚固连接结构为点锚形式的结构示意图  图6 锚固连接结构为线锚形式的结构示意图  图7 图6的纵向剖视图 1、无纺布抗浮复合膜；2、吊带；3、土锚；4、锚固块；5、梁体；6、螺栓；7、有纺布抗浮复合膜；8、盖板；9、土工布；10、土工膜；11、凹型梁体；12、 凹槽；13、固定板；14、橡胶板。 4 实用新型名称：一种用于双色土工膜加工的抗腐蚀检测装置 申请号：CN202222659888 公开号：CN218726493U 授权公告日：2023.03.24 专利权人：山东金驰华易工程材料有限公司 本实用新型涉及土工膜检测技术领域，尤其涉及一种用于双色土工膜加工的抗腐蚀检测装置，其技术方案包括：密封板、检测箱、安装架、放置板、行程板和螺杆，所述检测箱一侧设置有密封板，所述检测箱内部设置有放置板，所述检测箱两侧内壁均设置有加热板，所述放置板上端均设置有安装架，所述安装架内部开设有螺孔，所述螺孔内部转动插接有螺杆，所述螺杆下端外壁套接有行程板，所述行程板下端设置有等距部分的压持块，所述螺杆下端安装有压球，所述放置板内部开设有放置槽。本实用新型通过设置压球与放置板解决了现有夹检测装置的不具备对双色土工膜抗腐蚀检测的功能，同时对多种不同腐蚀液进行检查，避免了腐蚀液的滑落，检测更加便利。  图1主视爆炸结构示意图  图2 放置板俯视结构示意图  图3 图1中螺杆主剖视放大结构示意图  图4 图2中放置槽俯视结构示意图 1、密封板；2、检测箱；3、磁条；4、合页；5、滑块；6、集液盒；7、安装架；8、放置板；9、把手；10、行程板；11、加热板；12、温度传感器；13、放置槽；14、扭块；15、螺杆；16、压球；17、压持块；18、螺孔；19、固定槽；20、通孔。 5 实用新型名称：一种具有保护功能防松散的土工膜用收卷装置 申请号：CN202223354448 公开号：CN218664590U 授权公告日：2023.03.21 专利权人：山东金佳成工程材料有限公司 本实用新型公开了一种具有保护功能防松散的土工膜用收卷装置，包括基座、挡板、引导斜板、导出辊和定角辊，其所述挡板固定安装在基座的顶部，所述引导斜板固定安装在挡板的侧面上，所述挡板侧面的顶部开设有出膜孔，所述导出辊安装在出膜孔的内腔，所述定角辊通过支架安装在引导斜板的底部。在整个收卷过程中，从导出辊出来的土工膜与土工膜卷之间的角度是始终不变的，即在整个土工膜收卷输送线上土工膜角度是不会变化的，这样便可以让土工膜在输送线上不会发生有松散的问题发生，可以从根本上解决土工膜收卷松散的问题产生。  图1 结构示意图  图2挡板处剖视图  图3 收卷结构处的结构爆炸图  图4 等轴侧视图  图5 支柱处结构示意图 1、基座；2、挡板；3、引导斜板；4、导出辊；5、定角辊；6、定位杆；7、插接台；8、升降轴；9、升降板；10、架板；11、扣合块；12、收卷电机；13、夹板；14、插板；15、收卷辊；16、卡槽；17、轴承；18、升降弹簧；19、推盘；20、顶板；21、支柱；22、升降槽；23、限位滑竿；24、横轴；25、活动架；26、固定架；27、压辊；28、绷紧弹簧；29、限位环。 6 实用新型名称：一种土工膜生产用混料搅拌装置 申请号：CN202221411238 公开号：CN218640062U 授权公告日：2023.03.17 专利权人：泰安诺联工程材料有限公司 本实用新型涉及混料搅拌技术领域，且公开了一种土工膜生产用混料搅拌装置，包括土工膜混料筒，土工膜混料筒呈圆筒状，土工膜混料筒的顶部左侧开设有第一进料孔，土工膜混料筒的顶部第一进料孔处活动安装有第一进料盖，第一进料盖呈圆形，土工膜混料筒的顶部中端开设有第一活动孔，土工膜混料筒的顶部活动孔处固定安装有第一伺服电机，通过设置了螺旋输送叶片，能够将土工膜混料筒内混料搅拌好的土工膜原材料输送到土工膜输送管内，防止土工膜原材料堵塞出料连接口，提高了混料机出料的速度，螺旋输送叶片的旋转输送进一步将土工膜原材料混合在一起，使土工膜原材料混料的品质得到了进一步提升。  图1 正面结构示意图  图2 内部结构俯视图  图3 内部结构仰视图 10、土工膜混料筒；11、第一伺服电机；12、第一进料盖；13、第二进料盖；14、土工膜输送管；15、第二伺服电机；16、电机底座； 17、混料主轴；18、第一混料板；19、第一刮板；20、第二混料板；21、第二刮板；22、输送主轴；23、螺旋输送叶片；24、出料连接口。 7 实用新型名称：一种应用于隧道工程中的复合土工膜 申请号：CN202222435965 公开号：CN218624265U 授权公告日：2023.03.14 专利权人：昆明天海实业有限责任公司 本实用新型公开了一种应用于隧道工程中的复合土工膜，属于隧道工程技术领域，包括两个所述挡板，两个所述挡板之间设有相对称的连接框，两个所述连接框相互远离的一侧面分别与两个挡板相互靠近的一侧面相接触，两个所述连接框相互远离的一侧面均开设有通孔，每个所述连接框的内侧壁均固定连接有电机，每个所述电机的输出端均贯穿通孔并分别与两个挡板相互靠近的一侧面固定连接，两个所述连接框相互靠近的一侧面均固定连接有连接板。通过挡板和支撑环的配合，可以使该装置进行滚动，从而对膜体进行铺设，解决了工人因人力手动铺设出现费时费力的问题，通过设置有电机，可以使该装置的滚动实现自动化运转。  图1 连接框的立体结构示意图  图2 连接框的正剖图  图3 挡板的侧视图  图4 图2中A处结构示意图 1、挡板；2、防护环；3、膜体；4、把手；5、支撑环；6、通孔；7、环形滑块；8、连接框；9、缠绕杆；10、电机；11、防滑凸起；12、受力板；13、定位孔；14、环形滑槽；15、定位板；16、连接板。 ------摘录自“国家知识产权局网站” 【供稿：杨佳 审核：刘伟超 编辑：程凤娟】 |
