| 为适应工程对土工格栅性能的需求，拓展土工格栅的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用，增进技术人员对土工格栅产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年3月份协会会员单位授权的土工格栅相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明名称：一种适用于寒区路基粗颗粒填料的多层筋土拉拔试验仪申请号：CN202011596007 公开号：CN112577833B 授权公告日：2023.03.24 专利权人：哈尔滨工业大学 本发明公开了一种适用于寒区路基粗颗粒填料的多层筋土拉拔试验仪，所述多层筋土拉拔试验仪包括竖向加载系统、反力架、可调节荷载板、模型箱、后挡板移动轨道、高速摄像机、低温冷浴系统、蜗轮箱、夹具、应变式水平加载系统、控制与数据采集系统、柔性减震底座、拉力传感器、压力传感器、位移传感器、温度传感器、水分传感器。该多层筋土拉拔试验仪可系统科学地还原寒区土工格栅 土界面受力变形物理过程，准确获得在水分场、温度场以及静动荷载综合影响下的筋土界面力学参数和变化规律，具备极强的科研应用价值。

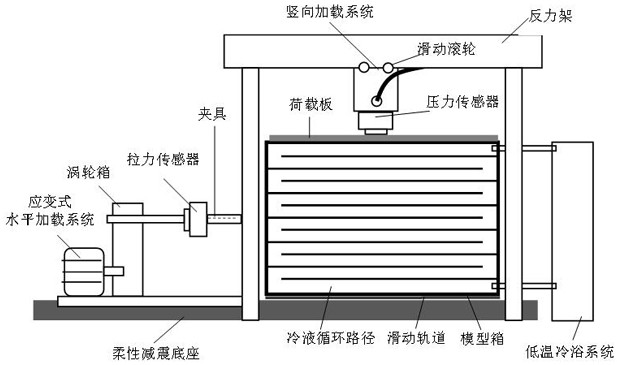

图1 大型加筋土拉拔试验仪结构示意图

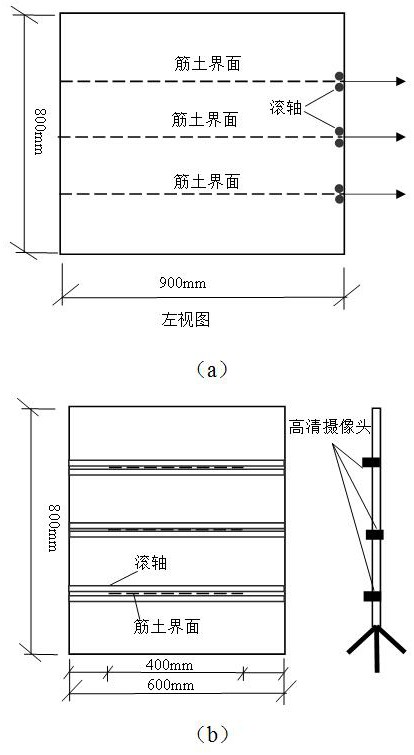

图2 界面全过程观测点示意，（a）左视图，（b）正视图
图3 三层拉拔夹具详图
图4 双层拉拔夹具详图
图5 单层拉拔夹具详图

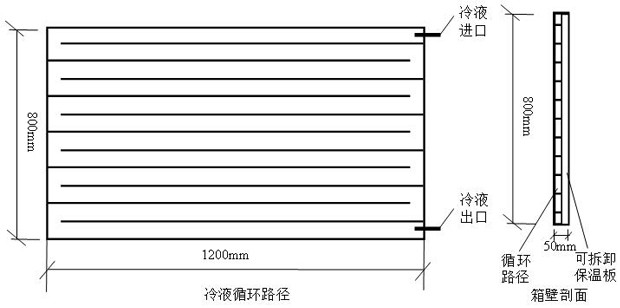

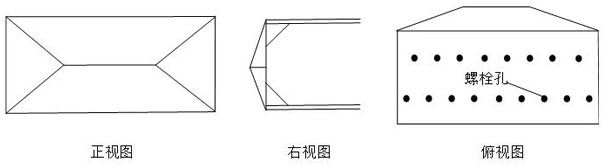

图6 箱壁设计图

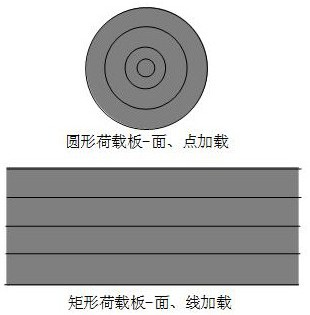

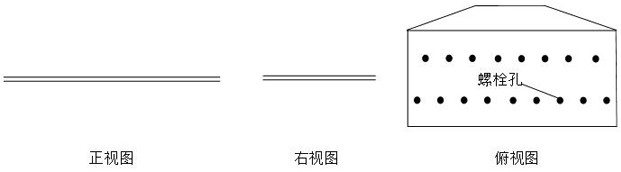

图7 可调换荷载板示意图

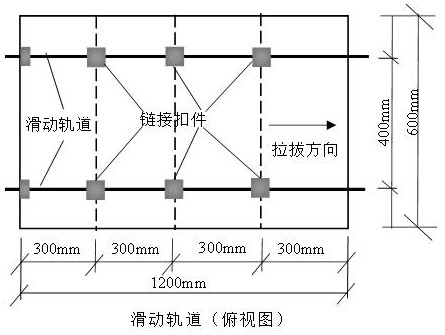

图8 轨道连接示意图
图9 筋-土界面测点布置图
图10 格栅表面应变片布置示意图
2 发明名称：一种基于土工格栅的裁剪装置申请号：CN202111459019 公开号：CN113910322B 授权公告日：2023.03.24 专利权人：泰安路德工程材料有限公司 本发明属于土工格栅裁剪技术领域，尤其是一种基于土工格栅的裁剪装置，包括底板，所述底板的顶部外壁固定连接有两个支撑架，且两个支撑架的顶部外壁固定连接有同一个裁剪台，所述裁剪台的顶部外壁两端均固定连接有导向轨，且两个导向轨的内壁均滑动连接有滑动板。本发明通过设置有滑动轨、夹持框、二号液压缸和滑块，在进行放卷辊的安装时，将其放置于两个夹持框之间，调节二号液压缸带动推板下方的滑块在滑动轨的内壁滑动，通过两端的夹持框实现放卷辊的夹持，放卷辊上的格栅裁剪完成后，进行放卷辊的更换时，二号液压缸带动推板复位，夹持框松开对放卷辊的夹持，即可进行放卷辊的更换，方便高效，提高土工格栅裁剪的整体进度。

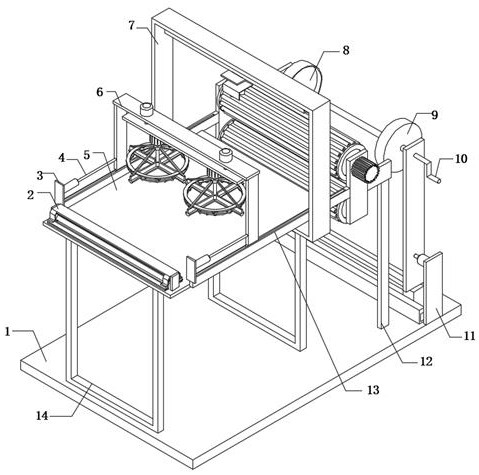

图1 整体结构示意图

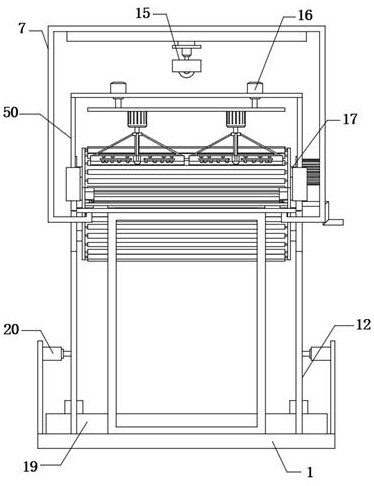

图2 整体结构侧视图

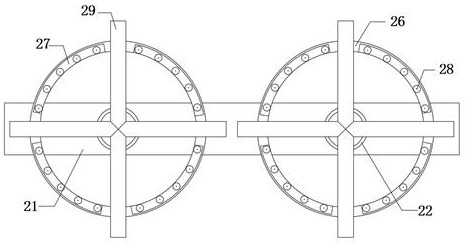

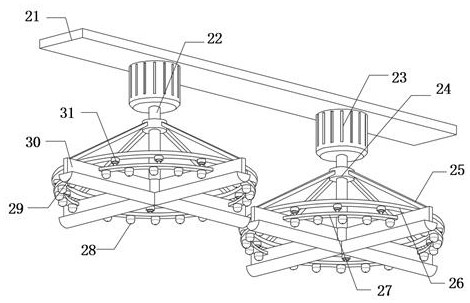

图3 抚平杆结构示意图
图4 图3的整体结构仰视图

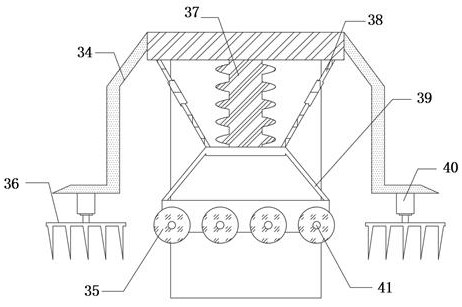

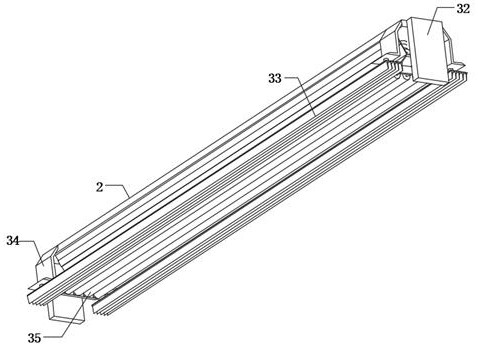

图5 夹持片结构示意图
图6 图5的整体结构剖视图

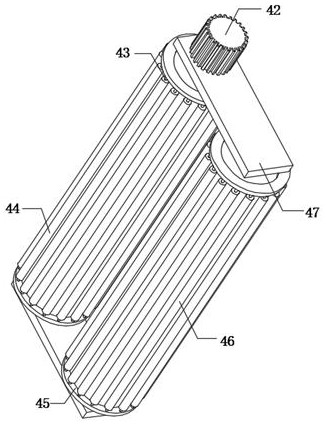

图7 挤压辊结构示意图

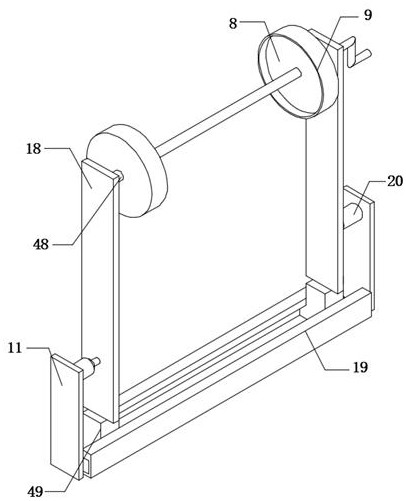

图8放卷辊结构示意图
图例说明：1、底板；2、顶板；3、固定板；4、一号气缸；5、裁剪台；6、连接板；7、龙门架；8、放卷辊；9、夹持框；10、转把；11、侧板；12、支撑板；13、导向轨；14、支撑架；15、电动裁剪组件；16、一号液压缸；17、转轴；18、推板；19、滑动轨；20、二号液压缸；21、调节板；22、旋转轴；23、一号电机；24、固定环；25、限定杆；26、环板；27、撞击弧杆；28、撞击球；29、抚平杆；30、安装架；31、三号液压缸；32、立板；33、夹持片；34、侧边板；35、顺滑辊；36、夹持板；37、调节弹簧；38、伸缩板；39、梯形架；40、四号液压缸；41、连接轴；42、二号电机；43、轴杆；44、微挤压辊；45、安装环；46、挤压辊；47、轴板；48、固定轴；49、滑块；50、滑动板。 3 发明名称：一种热塑性复合材料拉伸产品制备再生料的方法 申请号：CN202110452354 公开号：CN113119351B 授权公告日：2023.03.21 专利权人：肥城联谊工程塑料有限公司 本发明公开了一种热塑性复合材料拉伸产品制备再生料的方法，其特征在于，包括以下步骤：(1)初级破碎：对热塑性复合材料拉伸产品和/或其边角废料进行破碎，得到含有较长纤维的初级破碎料；(2)强化破碎：将初级破碎料与热塑性复合材料未经拉伸制成的板片状料边或废料，按照不大于1:2的比例，进行混合破碎，制备得到再生料。本发明处理热塑性复合材料拉伸产品制备再生料的方法，能够替代现有的造粒法。将塑料土工格栅、塑料土工带、塑料土工格室等产品或其边角废料回收再利用，摆脱现有回收造粒耗能大且降低材料性能的缺点，降低塑料回收利用的成本。再生料在正常生产使用时不会出现纤维相互缠绕呈团，堵塞设备等问题。
图1 初级破碎得到的初级破碎料
图2 强化破碎后得到的再生料
4 发明名称：一种具有毛细排水功能的双向土工格栅及其制造方法申请号：CN202211148269 公开号：CN115419043B 授权公告日：2023.03.10 专利权人：山东路德新材料股份有限公司; 泰安路德工程材料有限公司 本发明提供了一种具有毛细排水功能的双向土工格栅及其制造方法，双向土工格栅包括包括相互平行布置的若干横筋和相互平行布置的若干纵筋，所述横筋和所述纵筋交叉布置形成若干单元网格，所述纵筋上设有毛细排水部件。本发明能够解决现有的双向土工格栅缺乏路基排水相关的设计，路基在地下水长时间侵蚀以及雨水的冲刷下，地基内会形成大量结合水无法排出，使路基变得松动，也严重降低了公路的稳定性与耐压性的技术问题。

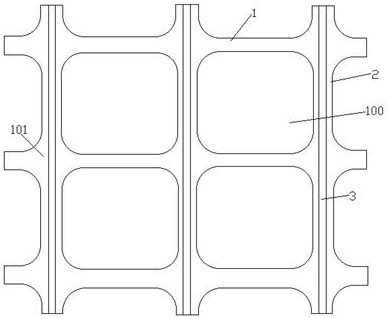

图1 整体结构示意图
图2 排水槽结构示意图

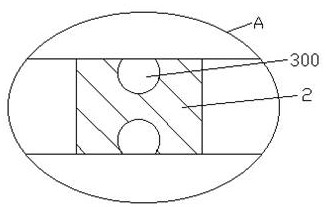

图3 图2中的A处局部放大图
图4 吸水条结构示意图
图5 图4中的B处局部放大图

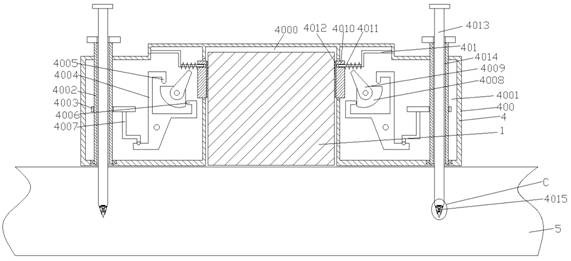

图6 明横筋固定部件结构示意图
图7 图6中的C处局部放大图

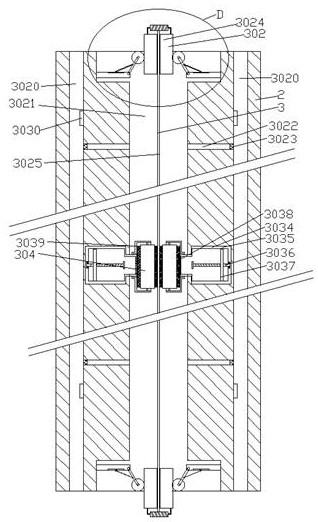

图8 毛细导水组件结构示意图

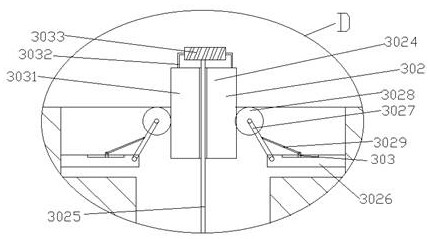

图9 图8中的D处局部放大图
图10 毛细积水槽和导水组件安装腔位置示意图

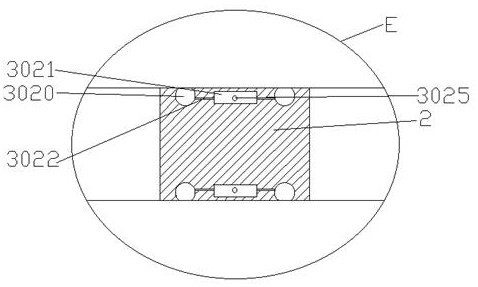

图11 图10的E处局部放大图

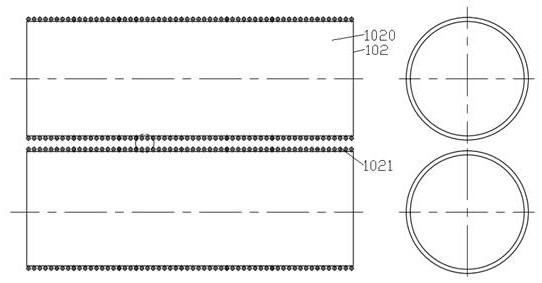

图12 成型辊结构示意图

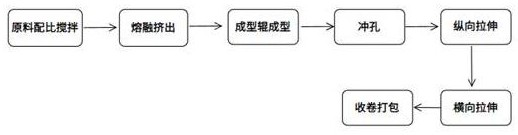

图13 双向土工格栅的制造方法流程图
图例说明：1、横筋；100、单元网格；101、交叉节点；102、成型辊；1020、辊体；1021、排水槽压制凸起；2、纵筋；3、毛细排水部件；300、排水槽；301、吸水条；302、毛细导水组件；3020、毛细积水槽；3021、导水组件安装腔；3022、毛细支路；3023、过滤网；3024、毛细导水绳安装组件；3025、毛细导水绳；3026、安装块；3027、挤水轮安装杆；3028、挤水轮；3029、驱动连杆；303、驱动滑块；3030、湿度传感器；3031、吸水块；3032、绕线轮安装架；3033、绕线轮；3034、毛细导水绳保养组件；3035、保养液储存筒；3036、升降螺杆；3037、升降螺母；3038、出液孔；3039、辊刷筒安装架；304、辊刷筒；4、横筋固定部件；400、卡接部件壳体；4000、横筋收纳槽；4001、安装腔；4002、驱动丝杠；4003、执行丝杠螺母；4004、动力传动件；4005、第一抵接端；4006、第二抵接端；4007、动力传动杆；4008、扇形推动件；4009、执行凸轮；401、装夹导杆；4010、横筋装夹块；4011、装夹块复位弹性件；4012、摩擦凸起；4013、定位钉；4014、定位钉安装孔；4015、防松组件；4016、组件安装腔；4017、执行楔形块；4018、复位弹性件安装板；4019、复位弹性件；402、抓地插杆；4020、弧形驱动摩擦板；4021、抓地驱动件；4022、杆体；4023、驱动楔形块；4024、摩擦板连接导杆；5、路基。 实用新型专利 申请号：CN202223130071 公开号：CN218779461U 授权公告日：2023.03.31 专利权人：中交基础设施养护集团有限公司; 天津正反科技发展有限公司 本实用新型公开了一种多层复合土工格栅，包括格栅主体，所述格栅主体为多根格栅条相互交错编织热熔形成的蛛网状结构，所述格栅条由第一复合层、第二复合层和第三复合层组成，所述第一复合层位于所述第二复合层的顶部，所述第二复合层位于所述第三复合层的顶部，所述第一复合层和所述第三复合层均为聚丙烯材料制成，所述第二复合层为改性聚丙烯材料制成，所述改性聚丙烯为玻璃纤维增强聚丙烯复合材料。本实用新型解决了现有的土工格栅由横向格栅条和纵向格栅条相互交错编织热熔接形成多个网格，整体的厚度有限与土石层的相互连接性较差，导致土工格栅的交叉节点出现断裂或者横向格栅条和纵向格栅条之间出现脱离的情况，承压能力弱的问题。

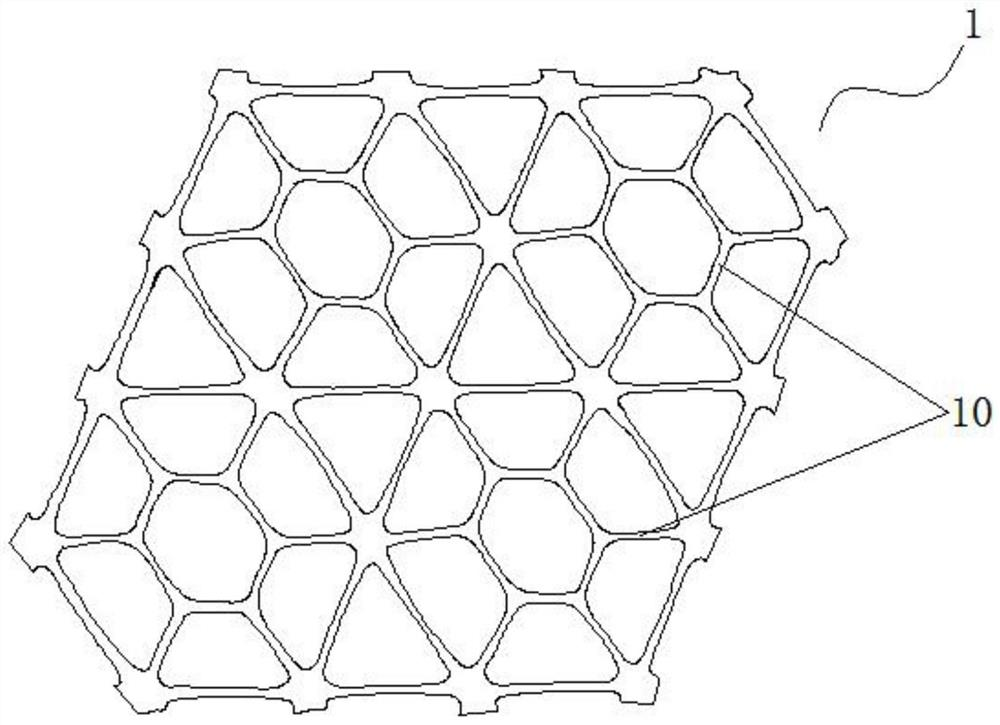

图1 整体结构示意图

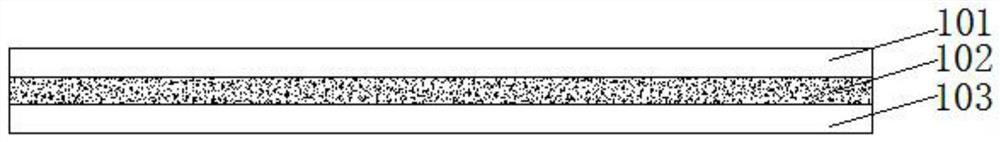

图2 整体侧面结构示意图
图例说明：1、格栅主体；10、格栅条；101、第一复合层；102、第二复合层；103、第三复合层。 2 实用新型名称：一种堤防道路生态化改造的人行道铺装结构 申请号：CN202222917682 公开号：CN218756824U 授权公告日：2023.03.28 专利权人：长江勘测规划设计研究有限责任公司 本实用新型提供了一种堤防道路生态化改造的人行道铺装结构，其设置在防洪路堤的下端，所述人行道铺装结构包括从上至下依次铺设的面层、找平层、上基层、三向土工格栅、下基层和路基。所述找平层为再生细集料层，所述再生细集料层包括水泥和第一建筑垃圾粉碎料；所述上基层包括上基层土工格室，及加入至所述上基层土工格室的再生粗集料层，所述再生粗集料层包括水泥和第二建筑垃圾粉碎料；所述下基层包括与所述上基层土工格室错位铺设的下基层土工格室，及加入至所述下基层土工格室的砂性土。本实用新型利用高孔隙率的填筑材料，贯彻了海绵城市的理念；另外利用土工格室对人行道铺装结构填筑料进行加固，可达到较好的整体性。

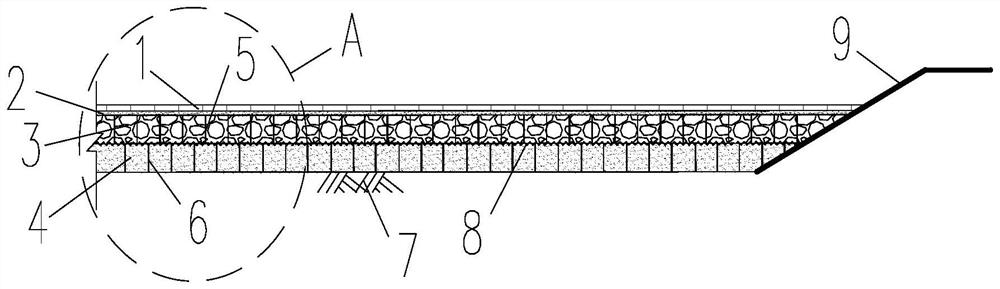

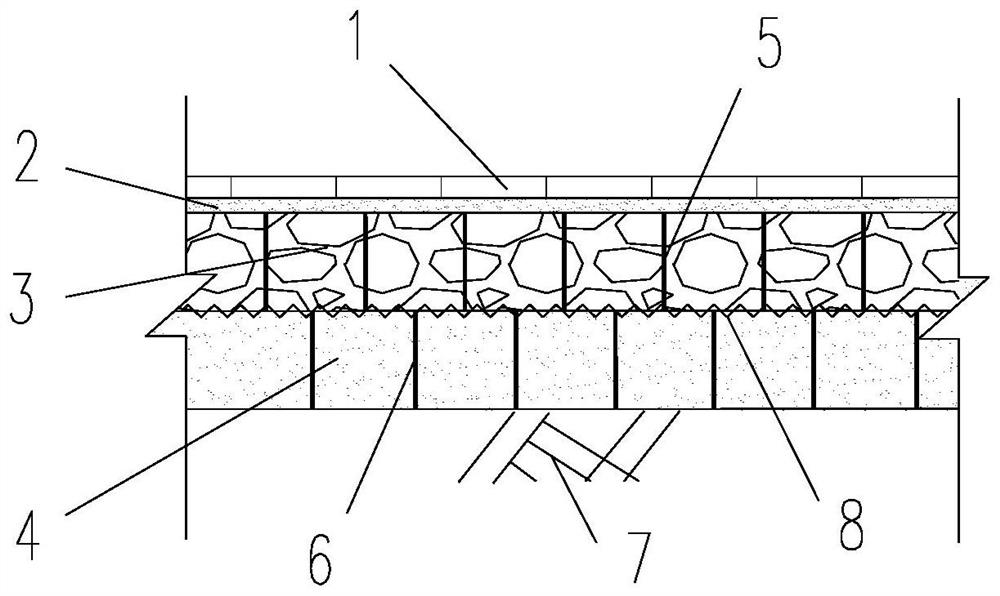

图1 结构示意图
图2 图1中A处放大图
图例说明：1、面层；2、找平层；3、上基层；4、下基层；5、上基层土工格室；6、下基层土工格室；7、路基；8、三向土工格栅；9、防洪路堤。 3 实用新型名称：一种玻璃纤维土工格栅 申请号：CN202222974109 公开号：CN218712833U 授权公告日：2023.03.24 专利权人：山东阳光新材料科技有限公司 本实用新型涉及土工格栅技术领域，尤其为一种玻璃纤维土工格栅，包括：玻璃纤维土格栅，所述玻璃纤维土格栅包括多个连接单元；交叉连接端，所述交叉连接端设置于玻璃纤维土格栅的网格交叉口；第一连接机构，所述第一连接机构固定于玻璃纤维土格栅的一侧；第二连接机构，所述第二连接机构固定于玻璃纤维土格栅的另一侧，本实用新型中，通过设置的转动环能够实现第一连接块的转动，方便将第一卡块插入第二连接机构的内部进行限位，通过设置的第二卡块能够适应第一连接机构内部的第一卡块插合进入第二卡块的内部。

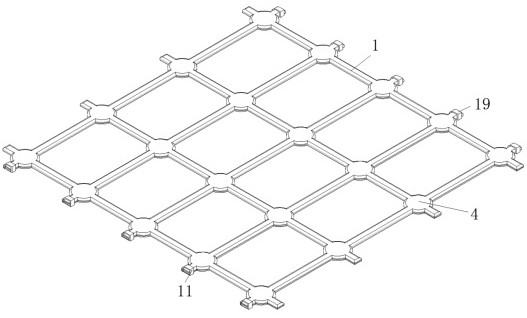

图1 立体结构示意图

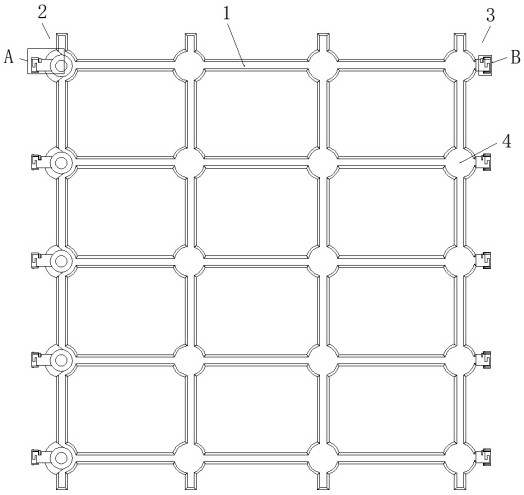

图2 俯视的内部结构示意图

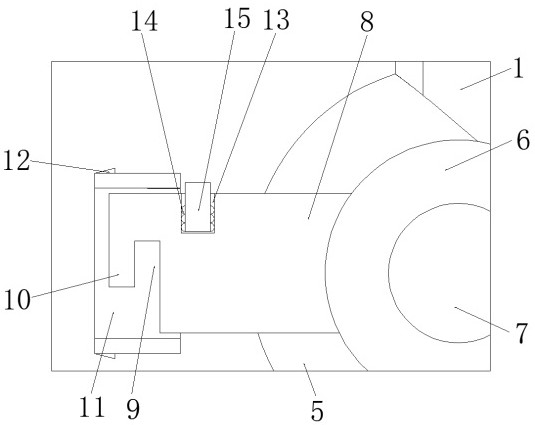

图3 A结构的放大示意图

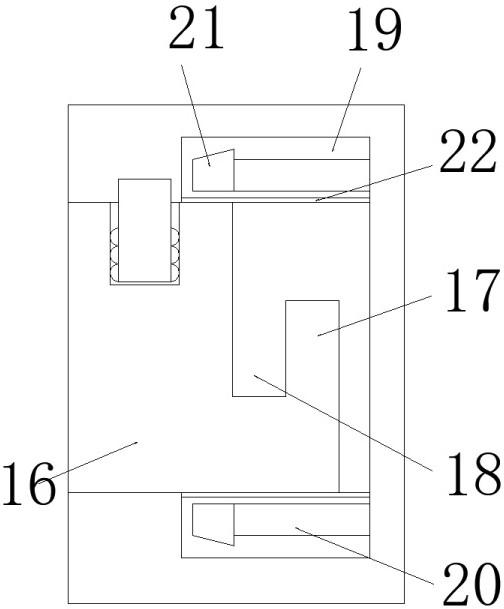

图4 B结构的放大示意图
图例说明：1、玻璃纤维土格栅；2、第一连接机构；3、第二连接机构；4、交叉连接端；5、扇形槽；6、转动环；7、固定块；8、第一连接块；9、第一卡槽；10、第一卡块；11、第一套管；12、插块；13、限位插槽；14、第一防滑垫；15、插杆；16、第二连接块；17、第二卡槽；18、第二卡块；19、第二套管；20、插槽；21、第三卡槽；22、第二防滑垫。 4 实用新型名称：一种具有高韧性耐磨玻纤的土工格栅 申请号：CN202223094960 公开号：CN218667462U 授权公告日：2023.03.21 专利权人：昆明天海实业有限责任公司 本实用新型提供一种具有高韧性耐磨玻纤的土工格栅。所述具有高韧性耐磨玻纤的土工格栅包括土工格栅本体；多个尖锥杆，多个所述尖锥杆对称固定安装在所述土工格栅本体的底部。本实用新型提供的具有高韧性耐磨玻纤的土工格栅具有可在铺设时限位，有利于提高稳定性的优点。

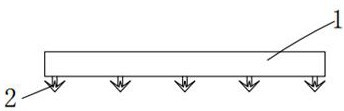

图1 主视结构示意图

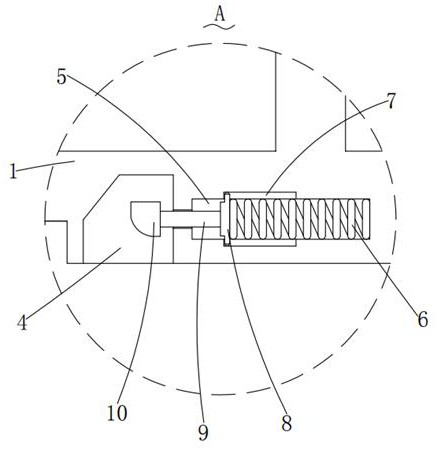

图2 图1中所示A部分的放大结构示意图

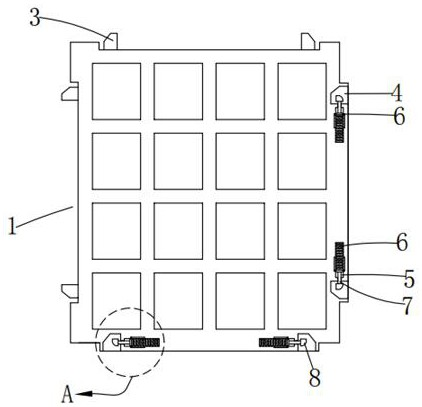

图3 俯视剖视结构示意图

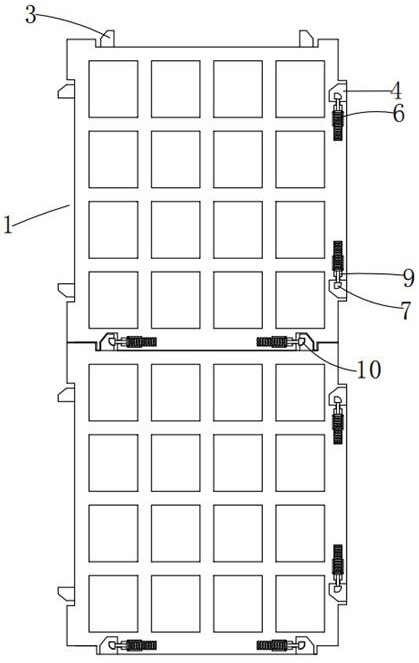

图4 拼接示意图
图5 尖锥杆的结构示意图
图例说明：1、土工格栅本体；2、尖锥杆；3、插接块；4、插槽；5、安装腔；6、弹簧；7、滑槽；8、滑块；9、滑杆；10、限位块。 5 实用新型名称：一种便于安装的土工格栅 申请号：CN202222199785 公开号：CN218580621U 授权公告日：2023.03.07 专利权人：湖南阳光路迈工程材料有限公司 本实用新型涉及土工格栅领域，具体为一种便于安装的土工格栅。包括主体，主体上设立有形成格子形的横向条和竖向条，主体一侧设有正向钩板，主体上相对的另一侧设有反向钩板，当两个主体连接时，其中一个主体的正向钩板与另一个主体的反向钩板沿侧向滑接形成挂扣结构；正向钩板上还设有自锁机构，自锁机构包括：支撑板和工字型结构的限位块，支撑板与正向钩板连接，限位块滑动设置于支撑板上，用于对反向钩板端部进行限位或松开。该装置能通过正向钩板与反向钩板和自锁机构，解决土工格栅的安装不便以及自锁性不强的问题。

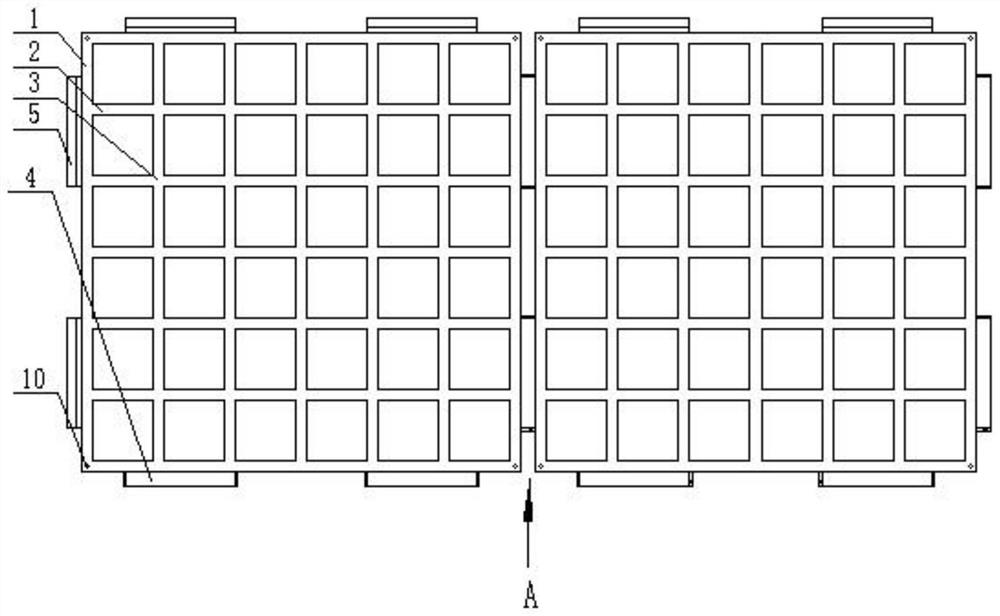

图1 总体结构示意图

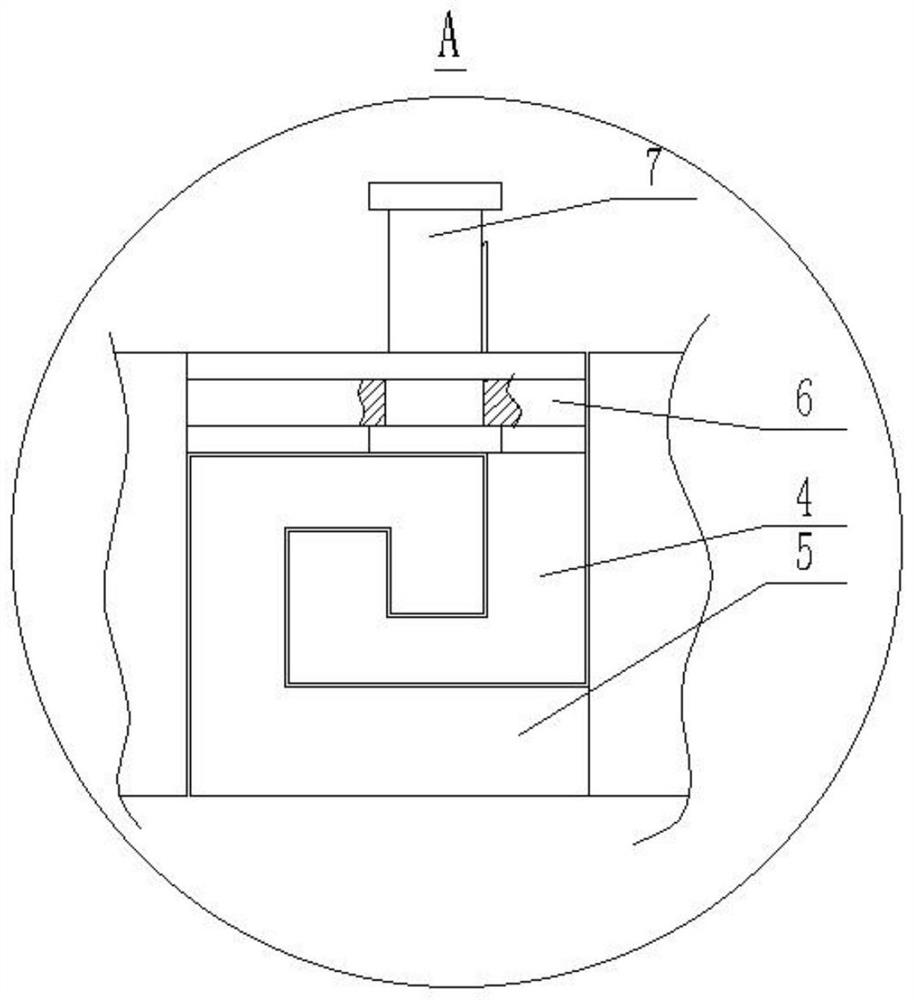

图2 图1所示A向连接件处结构示意图

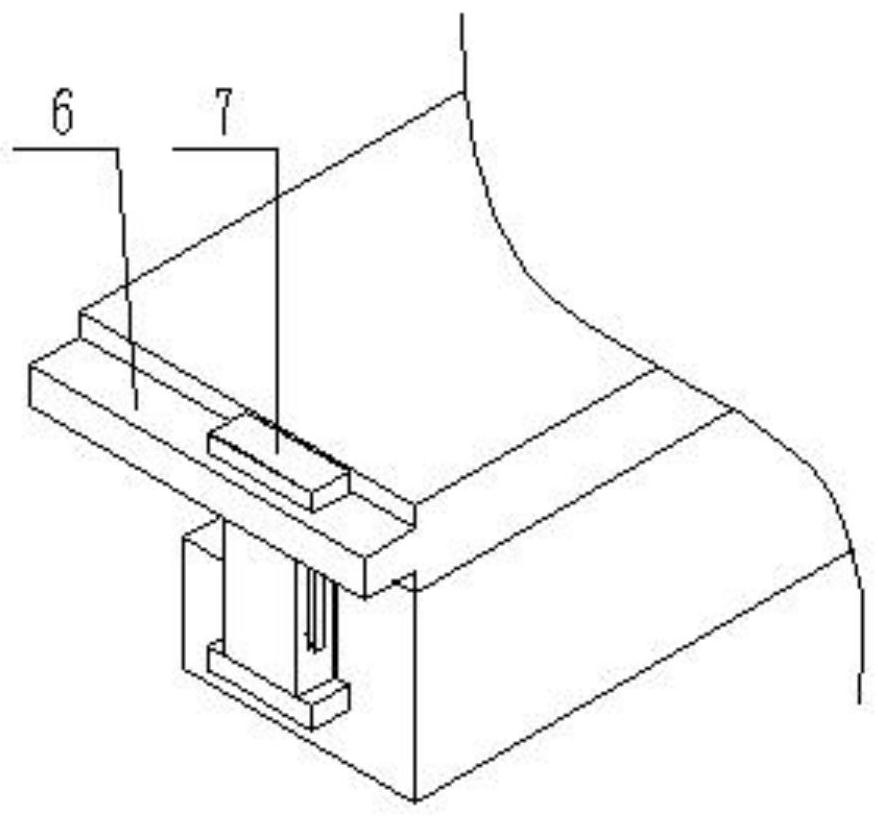

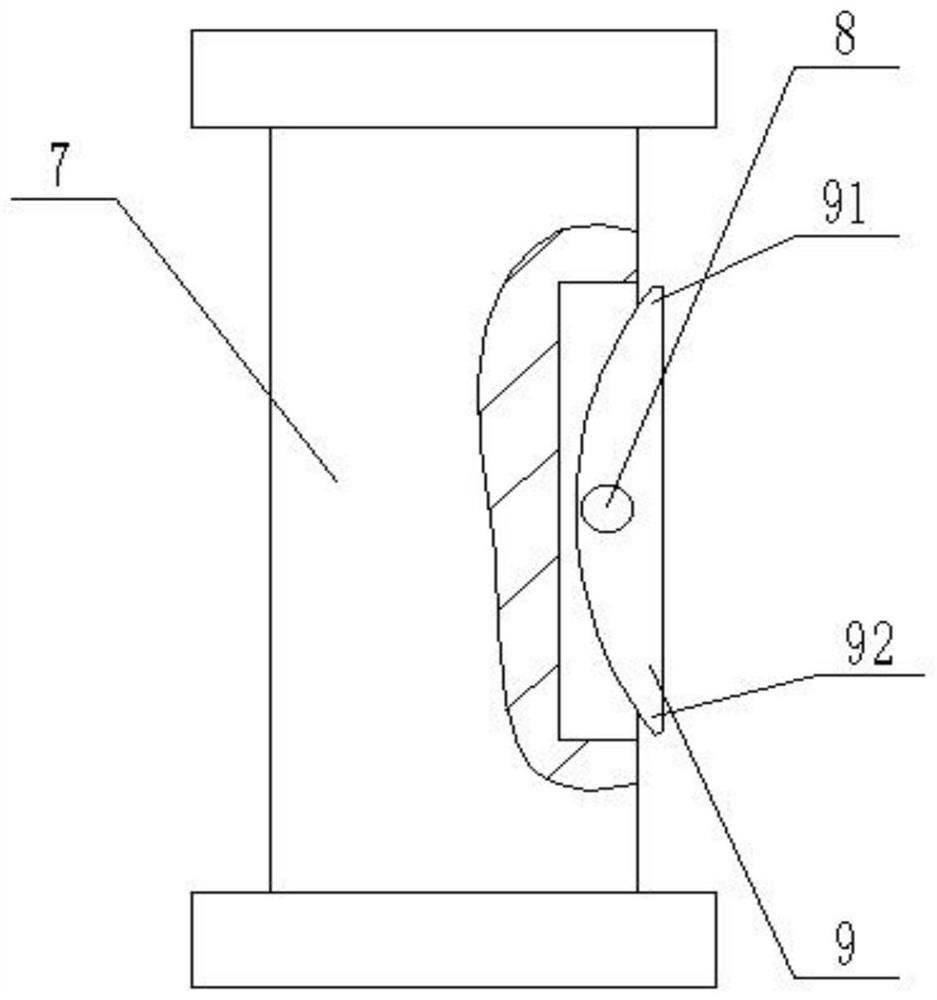

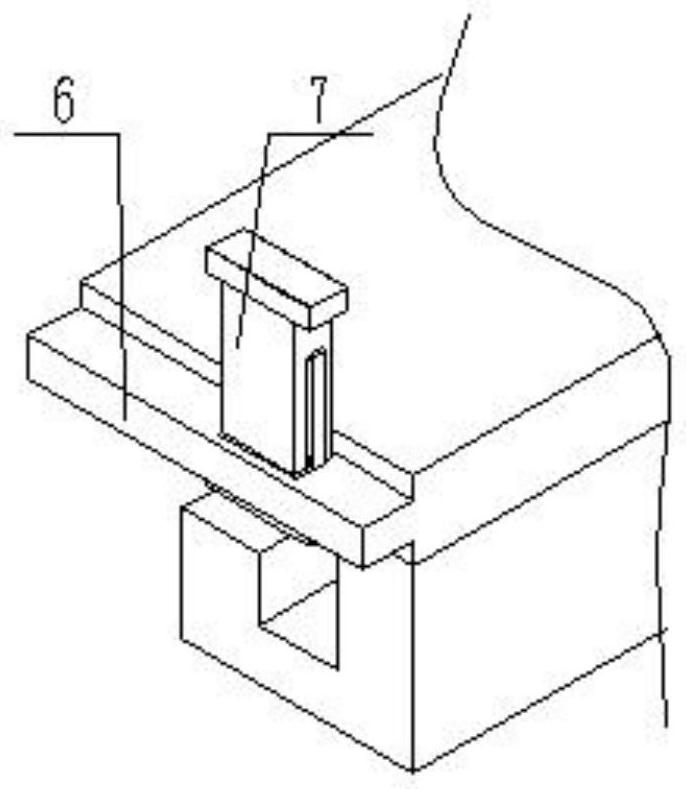

图3 所述限位块结构示意图
图4 图3所示限位块工作时的状态示意图
图5 图3所示限位块未工作时的状态示意图
图例说明：1、主体；2、横向条；3、竖向条；4、正向钩板；5、反向钩板；6、支撑板；7、限位块；8、转动轴；9、扇形块；10、钉孔；91、扇形块顶部；92、扇形块底部。 ------摘录自“国家知识产权局网站” 【供稿：杨佳 审核：刘伟超 编辑：程凤娟】 |
