| 为适应工程对土工格室性能的需求，拓展土工格室的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格室技术推广与应用，增进技术人员对土工格室产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年3月份协会会员单位授权的土工格室相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
实用新型专利
1 实用新型名称：一种用于裁断土工格室的装置申请号：CN202222848716 公开号：CN218699242U 授权公告日：2023.03.24 专利权人：泸州胜扬新材料有限公司 本实用新型涉及一种用于裁断土工格室的装置，一种用于裁断土工格室的装置，包括第一U型板，第一U型板内壁的顶部固定连接有第二U型板，第二U型板的外侧设置有切割机构，第一U型板的内部设置有定长移动机构；定长移动机构包括固定板，第一U型板内壁顶部的两端均固定连接有固定板，两个固定板相靠近的一侧之间固定连接有第一滑杆。本实用新型的有益效果在于，通过设置第一半锥齿轮，使第二锥齿轮和传动齿轮周期性地转动，配合齿条实现周期性活动，活动配合切割刀片以实现对土工格室周期性地裁剪，适合对土工格室进行模块化裁断，节约了人力成本的同时减少了物料的浪费，较传统装置极大的提高了土工格室裁断质量及效率。

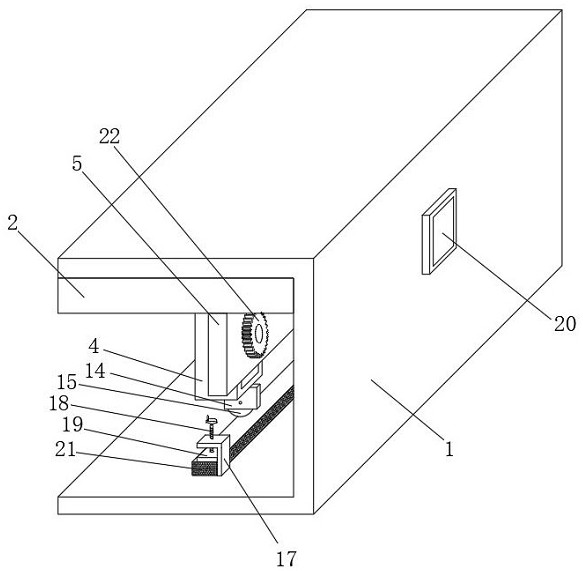

图1 外部立体图

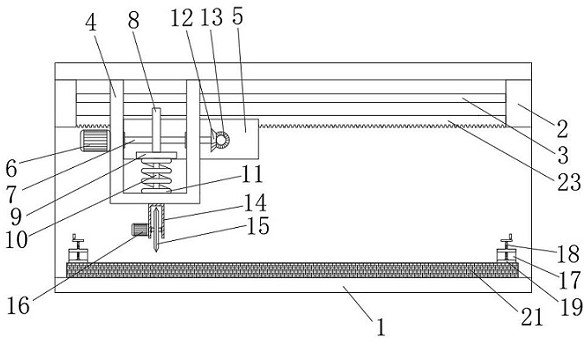

图2 主视剖视图
图3 侧视图

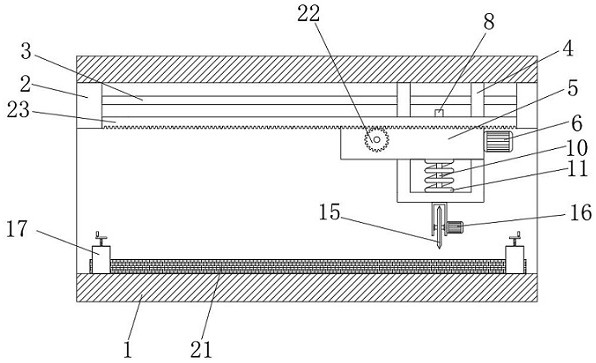

图4 后视剖视图
图例说明：1、第一U型板；2、固定板；3、第一滑杆；4、第二U型板；5、第一L型板；6、第一伺服电机；7、转杆；8、凸轮；9、活动板；10、第二滑杆；11、弹簧；12、第一半锥齿轮；13、第二锥齿轮；14、刀片外壳；15、切割刀片；16、第二伺服电机；17、第二L型板；18、螺纹杆；19、卡板；20、控制面板；21、土工格室；22、传动齿轮；23、齿条。 2 实用新型名称：一种土工格室连接结构及土工格室 申请号：CN202223025076 公开号：CN218667461U 授权公告日：2023.03.21 专利权人：山东东锴工程材料有限公司 本实用新型涉及护坡和路基建设领域，尤其涉及一种土工格室连接结构及土工格室，包括开设于筋带上的切缝组，及对应切缝组的插接件组，每个切缝组包括若干切缝；切缝沿筋带的长轴方向开设，切缝与筋带的长轴平行，且切缝沿筋带的厚度方向贯穿筋带带体；每个切缝组的切缝沿筋带的短轴方向阵列排布，相邻的两条切缝之间留有间距；插接件组包括至少两个插接件，插接件整体成条状体。本实用新型的有益效果：本方案采用了以双插接件为主要连接结构的形式，借助双插接件分别以不同的筋带切缝插入形式，形成筋带切缝带之间的交替插接，从而完成两个筋带的固定，然后以插接件端部的连接部完成两个插接件的一体化连接，从而基本杜绝了插接件从筋带上脱出的可能。

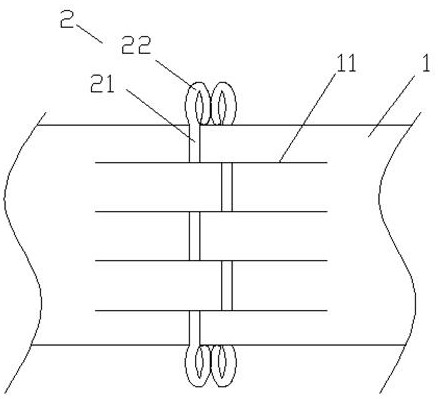

图1 实施例1的主视结构示意图

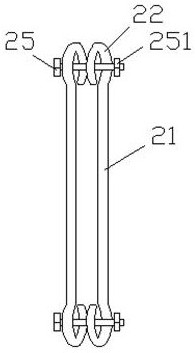

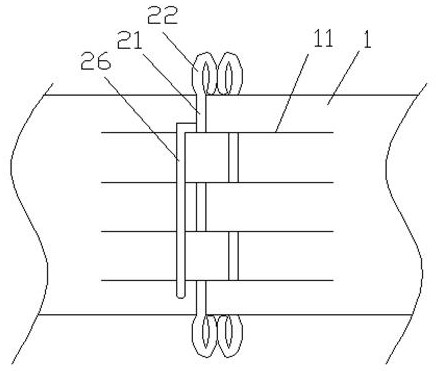

图2 实施例1的插接件连接结构示意图

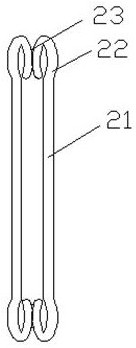

图3 实施例2的插接件连接结构示意图

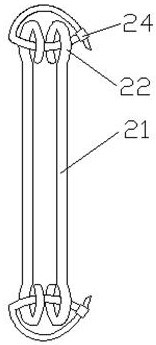

图4 实施例3的插接件连接结构示意图
图5 实施例4的插接件与筋带配件结构示意图

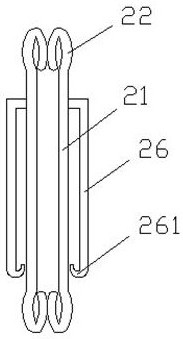

图6 实施例4的插接件结构示意图
图例说明：1、筋带；11、切缝；2、插接件；21、杆体；22、连接部；23、焊接固定结构；24、扎带；25、螺栓；251、锁紧螺母；26、侧杆；261、弯钩。 3 实用新型名称：一种季冻区粘土路基刚度增强结构 申请号：CN202222911335 公开号：CN218561969U 授权公告日：2023.03.03 专利权人：吉林省交通科学研究所; 中国科学院武汉岩土力学研究所 本申请公开了一种季冻区粘土路基刚度增强结构，包括粘土路基基体、保温隔热层及刚度加强层，所述保温隔热层位于所述粘土路基基体表面，以防止粘土路基内水分冻结导致粘土路基融沉；所述刚度加强层位于所述保温隔热层背离所述粘土路基基体的表面，以增强粘土路基的刚度；其中，所述刚度加强层包括土工格室，在所述土工格室填充粘土，以扩散车辆传递的附加荷载；本申请采用土工格室与保温隔热层联合作用，既能增强粘土路基的刚度，又能防止由于季冻区冻融循环作用导致粘土路基刚度的下降，从而达到减少粘土路基变形的目的。

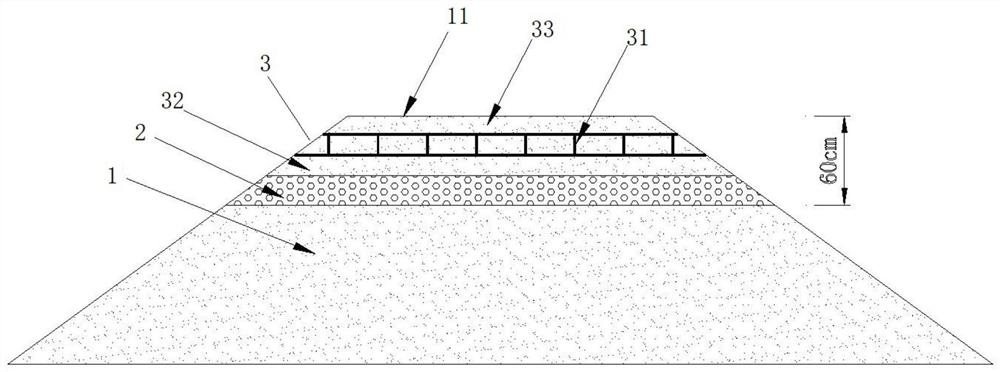

图1 季冻区粘土路基刚度增强结构断面示意图
图例说明：1、粘土路基基体；11、粘土路基顶面；2、保温隔热层；3、刚度加强层；31、土工格室；32、土工格室垫层；33、土工格室保护层。
【供稿：杨佳 审核：刘伟超 编辑：程凤娟】
------摘录自“国家知识产权局网站” |
