| 为适应工程对土工网性能的需求，拓展土工网的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工网技术推广与应用，增进技术人员对土工网产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年3月份协会会员单位授权的土工网相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
实用新型专利
1 实用新型名称：一种便于热量存储的相变沥青路面温差发电装置申请号：CN202221429581 公开号：CN218648741U 授权公告日：2023.03.17 专利权人：河北工业大学; 河北雄安荣乌高速公路有限公司 本实用新型公开了一种便于热量存储的相变沥青路面温差发电装置，包括沥青路面本体，沥青路面本体包括上面层和下面层，上面层中设置有第一土工网，下面层中设置有第二土工网，第一土工网的节点上安装有呈矩形阵列分布的温差发电片，第二土工网的节点上安装有呈矩形阵列分布的散热板，温差发电片的热端与上面层相连、冷端与散热板相连。该实用新型提供的便于热量存储的相变沥青路面温差发电装置，在实际使用时，炙热的阳光将沥青路面本体的上面层加热，上面层将炙热传递给温差发电片上的热端，散热板将下面层的阴凉传递给温差发电片的冷端，由此温差发电片的热端和冷端形成温度差，温差发电片利用其冷端与热端的温度差来发电。

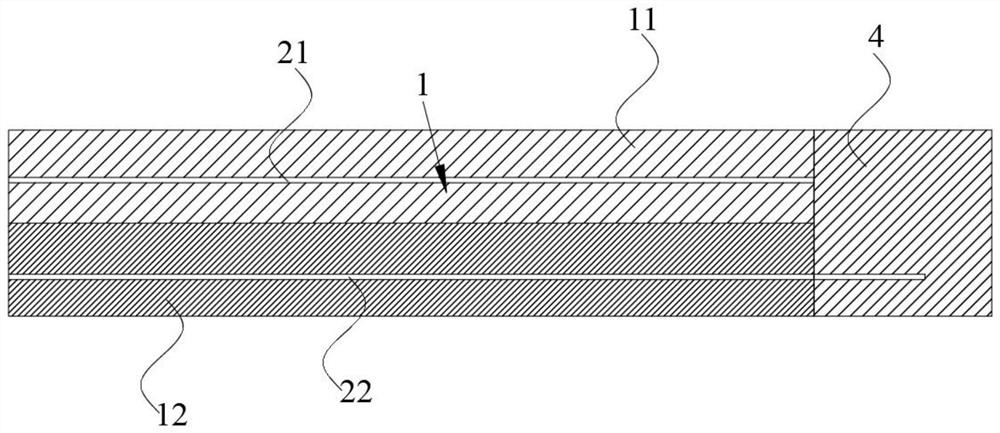

图1 沥青路面本体剖面结构示意图

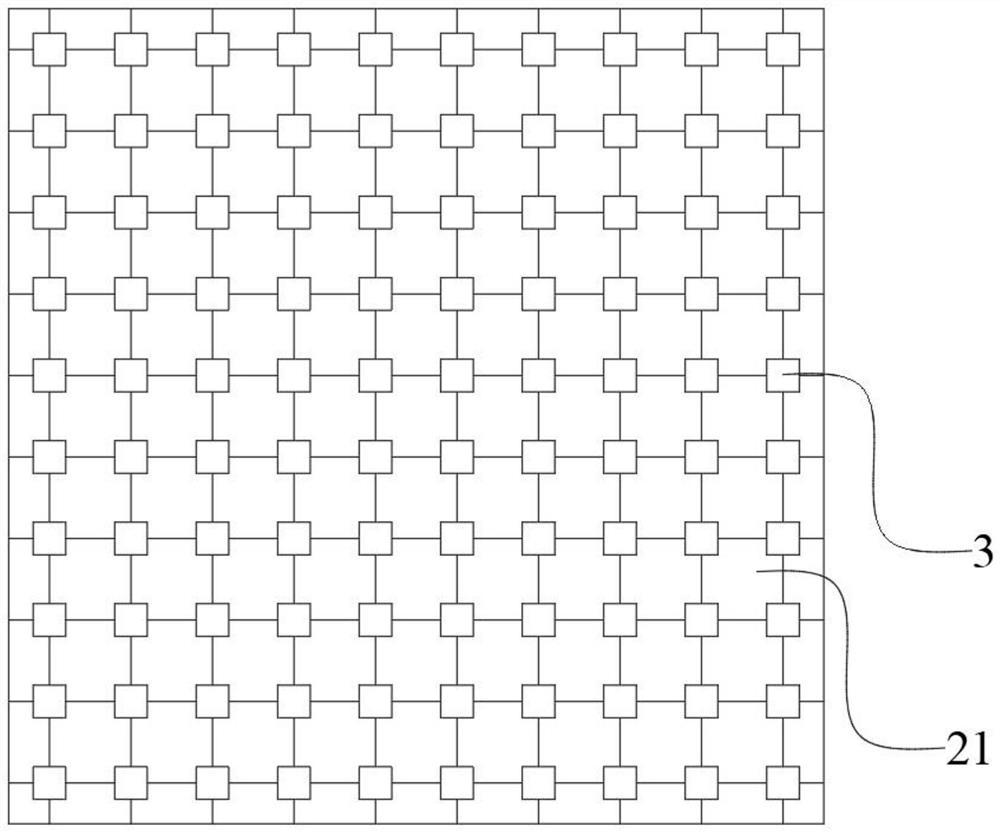

图2 第一土工网的结构示意图

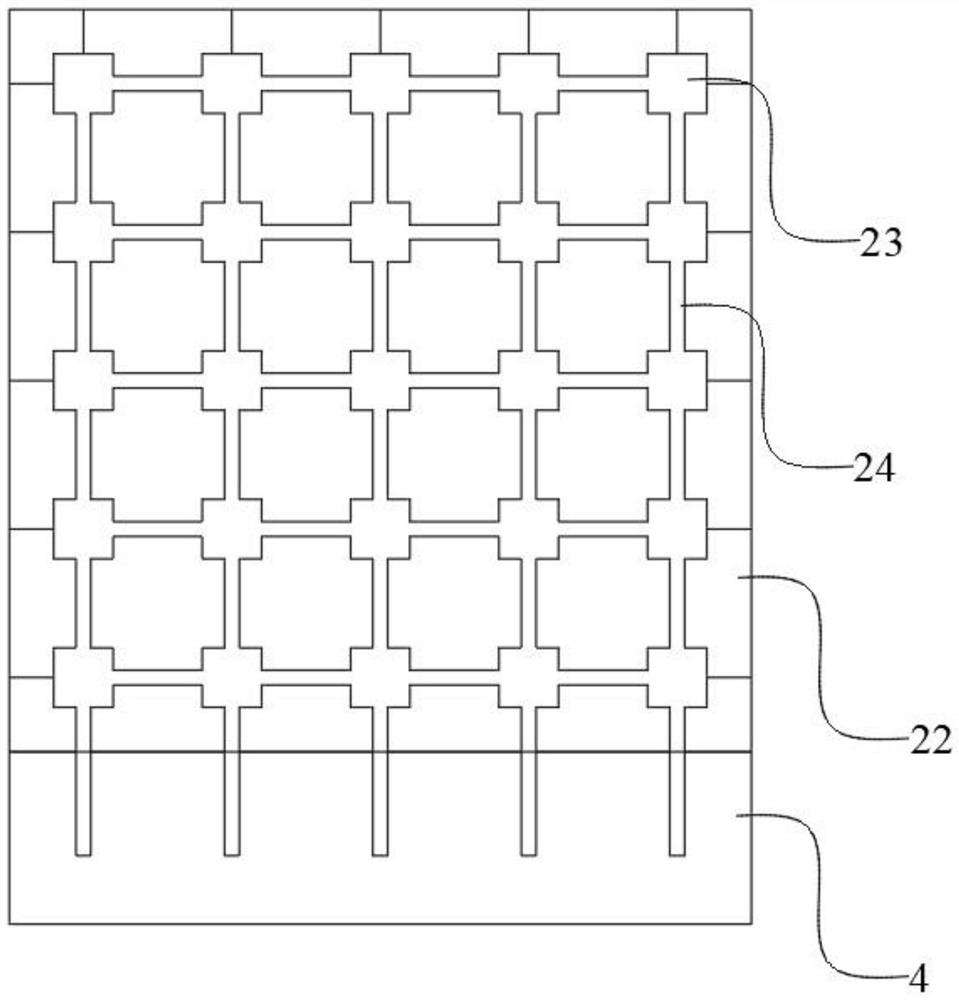

图3 第二土工网的结构示意图

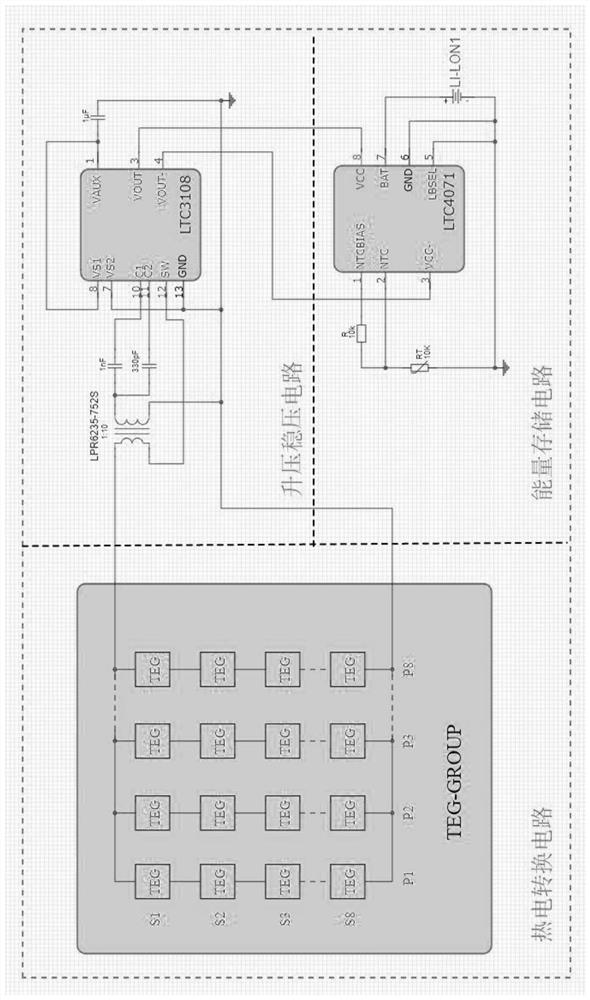

图4 温差发电系统总电路图
图例说明：1、沥青路面本体；11、上面层；12、下面层；21、第一土工网；22、第二土工网；23、散热板；24、导热板；3、温差发电片；4、路外。 2 实用新型名称：一种新型坡面侵蚀防护垫 申请号：CN202222708523 公开号：CN218580672U 授权公告日：2023.03.07 专利权人：马克菲尔（长沙）新型支档科技开发有限公司 本实用新型涉及一种新型坡面侵蚀防护垫，包括加筋三维土工网垫，所述加筋三维土工网垫包括金属网和网丝，所述金属网表面固定有透水管路，所述透水管路包括透水管，所述透水管上分布多个孔，所述透水管连通成网格状，所述网丝缠绕在金属网和透水管路上。本实用新型兼具坡面侵蚀控制和灌溉养护的功能，施工操作简便，能保证工程植被恢复效果同时还能节约用水。

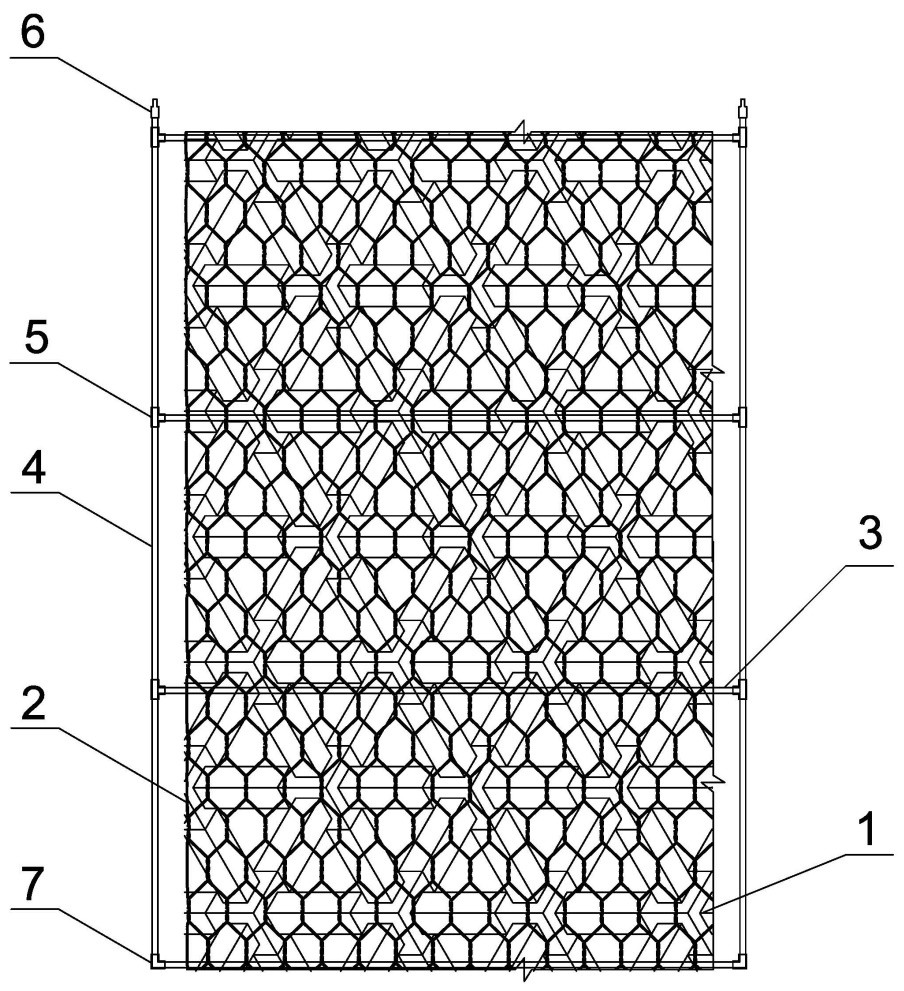

图1 结构示意图

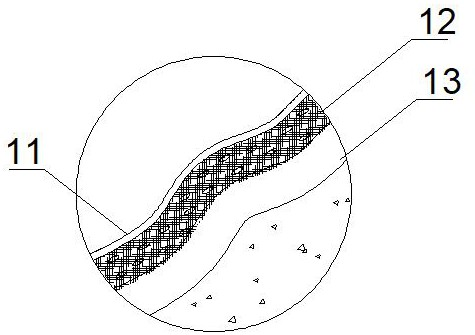

图2 金属网面钢丝的镀层剖面结构示意图

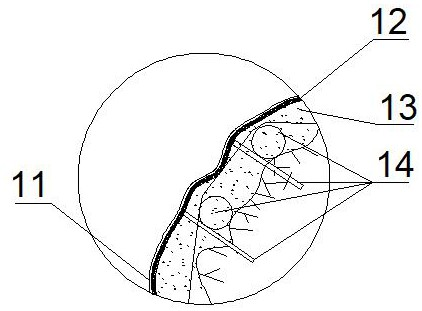

图3 在土质边坡应用示意图
图4 在岩质边坡应用示意图
图例说明：1、网丝；2、金属网；3、横向透水管；4、纵向透水管；5、三通接头；6、进水接头；7、直角接头；8、钢丝本体；9、高尔凡层；10、耐磨有机涂层；11、本实用新型产品；12、播种层；13、基底改良层；14、岩质边坡的结构层。
------摘录自“国家知识产权局网站”
【供稿：杨佳 审核：刘伟超 编辑：程凤娟】 |
