| 为适应工程对土工布性能的需求，拓展土工布的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用，增进技术人员对土工布产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年4月份协会会员单位授权的土工布相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明名称：一种电渗用加强型导电土工布、制备方法及其应用申请号：CN201611247329 公开号：CN106757765B 授权公告日：2023.04.18 专利权人：浙江大学 本发明公开了一种电渗用加强型导电土工布、制备方法及其应用，通过铜套拉拔法制备不锈钢纤维，不锈钢纤维经过水刺，相互缠结、勾结，形成纤维网；本发明采用针刺纺织工艺制造成纤维网，然后利用水刺工艺进行加固，可以保证较好的导电能力；不锈钢纤维非织造布与传统粉末过滤非织造材料相比具有高强度、高容尘量、耐腐蚀、使用寿命长等特点；针刺纺织工艺制作的导电土工布，在保证较好导电能力的同时不会对土体性质产生干扰，不会对已有的土体产生污染，导电土工布还具有普通土工布的优良性质，相比于排水板制作的导电土工材料以及金属电极具有更广泛的应用范围。

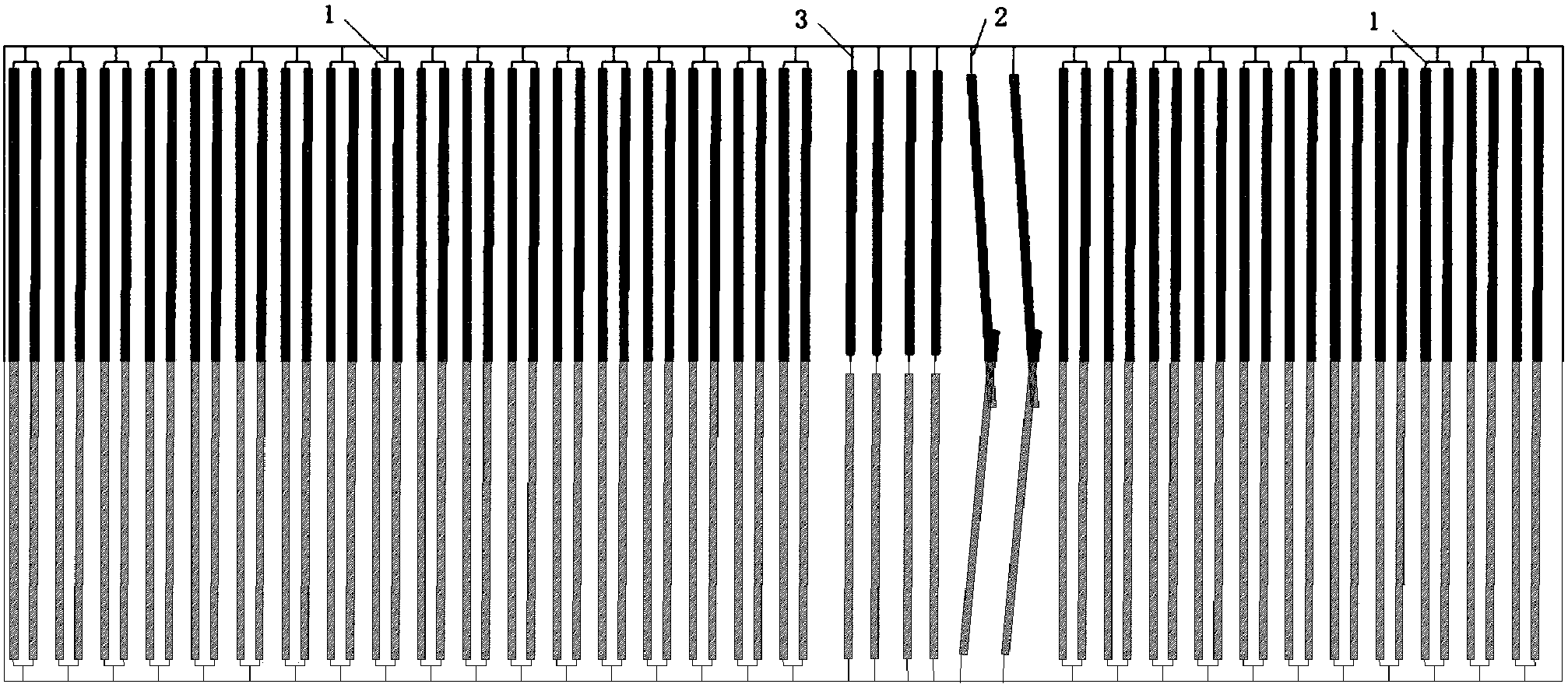

图1 导电土工布的结构示意图

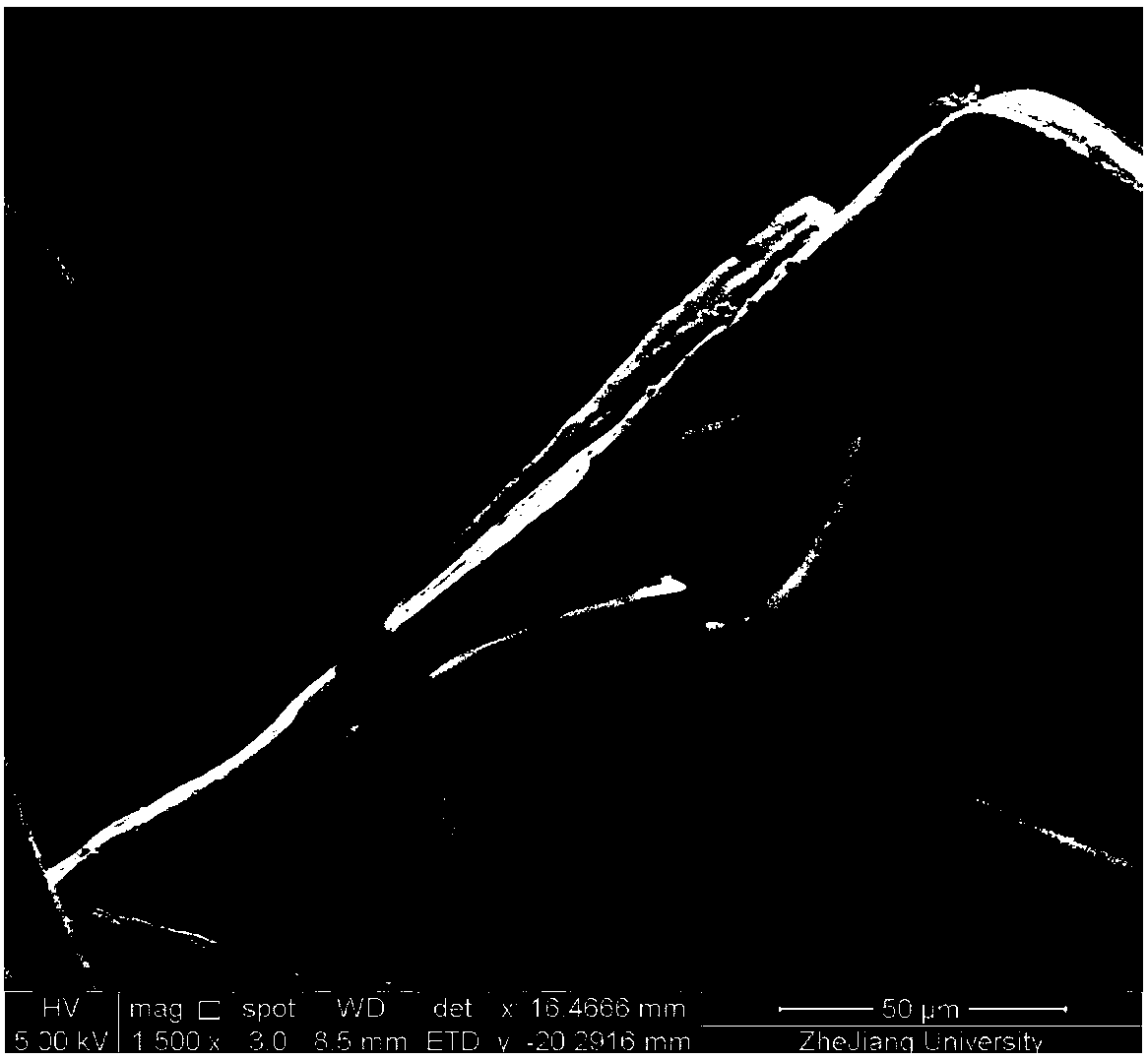

图2 导电土工布的扫描电镜图

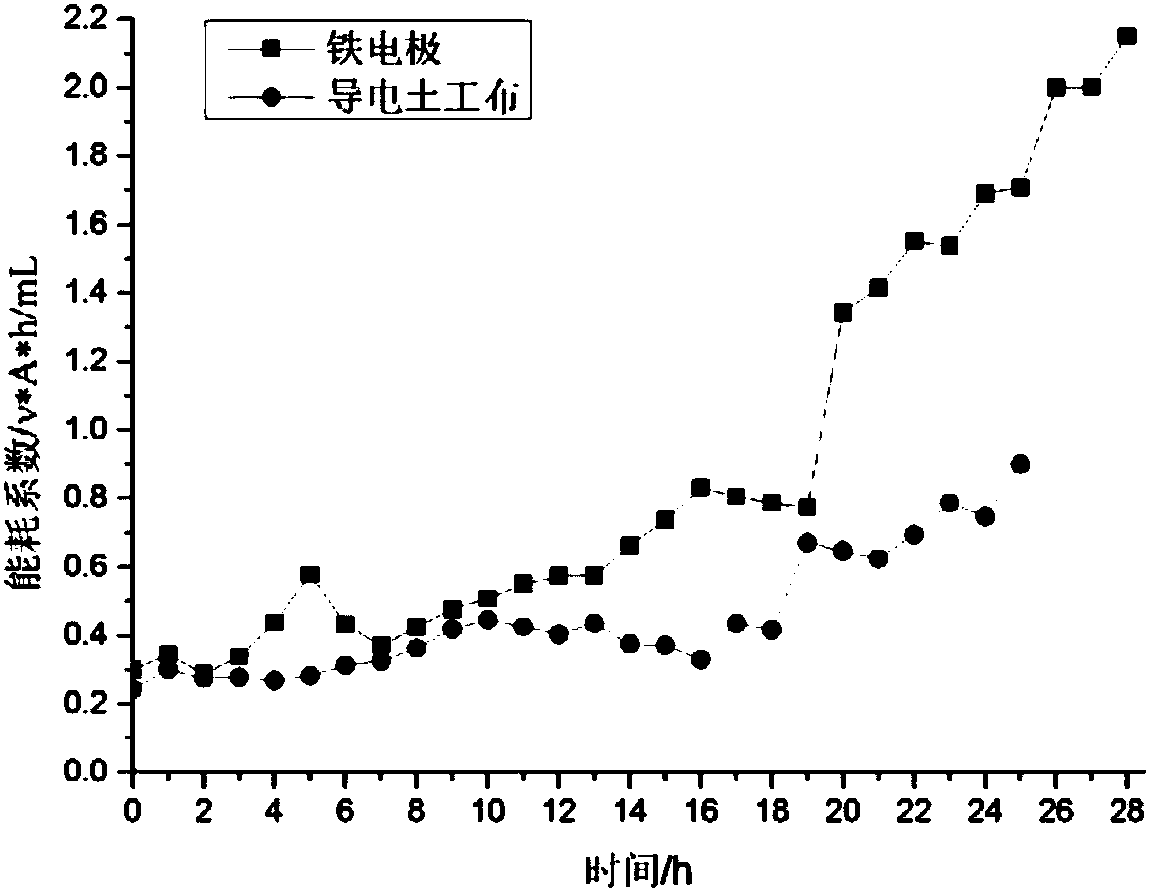

图3 电渗处理重金属污染土能耗对比图
图例说明：1、并联导电结构；2、搭接导电结构；3、串联导电结构。 2 发明名称：一种用于铺设塑料土工布的设备及其施工方法 申请号：CN202210445870 公开号：CN114855831B 授权公告日：2023.04.07 专利权人：南京工业大学 本发明涉及一种用于铺设塑料土工布的设备及其施工方法，属于建筑施工技术领域。该用于铺设塑料土工布的设备包括主体部和滑轨支撑装置，主体部包括支撑座、高压水射流切割装置和土工布铺设装置，滑轨支撑装置设置在边坡上端，滑轨支撑装置通过两根滑轨分别与高压水射流切割装置和土工布铺设装置活动连接；高压水射流切割装置包括储液水箱、喷管、喷嘴和增压器；土工布铺设装置包括熔体存储箱、高温熔体泵、熔体加压泵、土工布喷管和连接杆。本发明将高压水射流应用于土质边坡的加强当中，高压水射流与加固土体的熔体土工布铺设同时进行，提高了工作效率；高压水射流具有精准度高、成本低、无污染的优点。

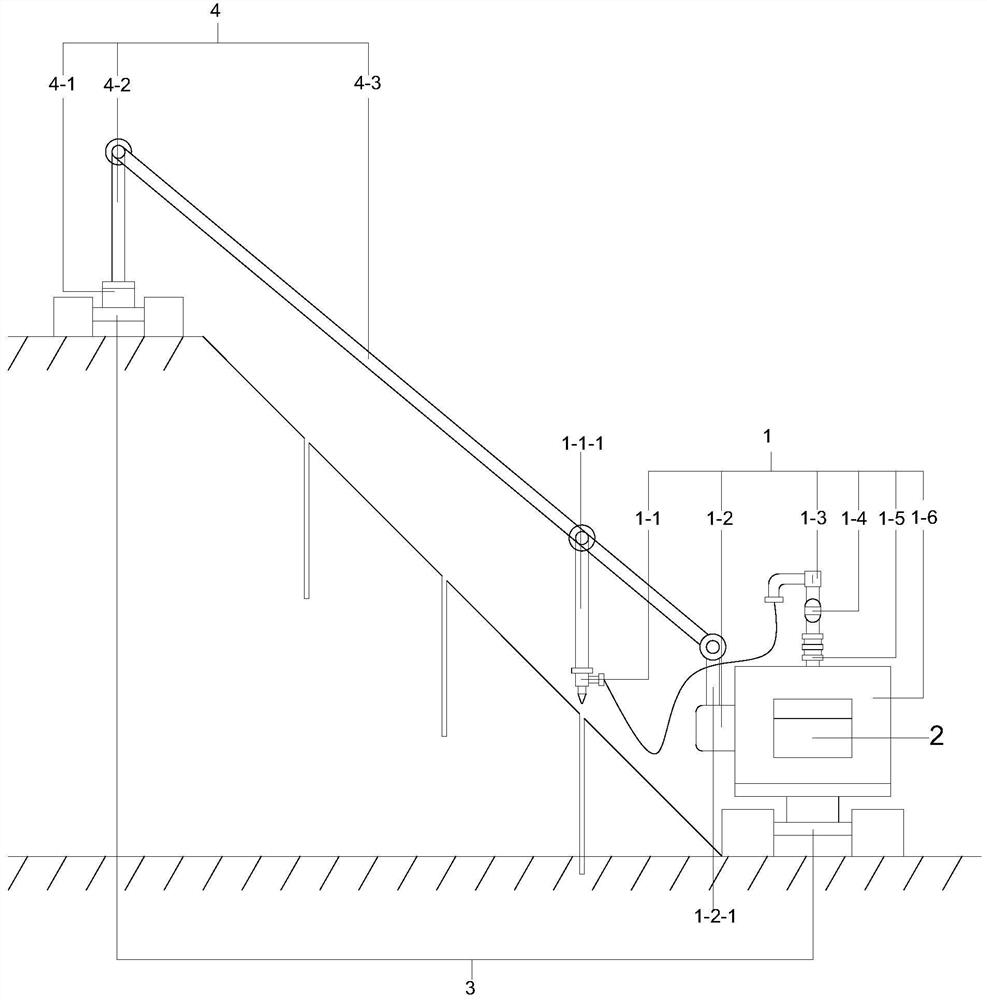

图1 土工布铺设装置一侧的结构示意图

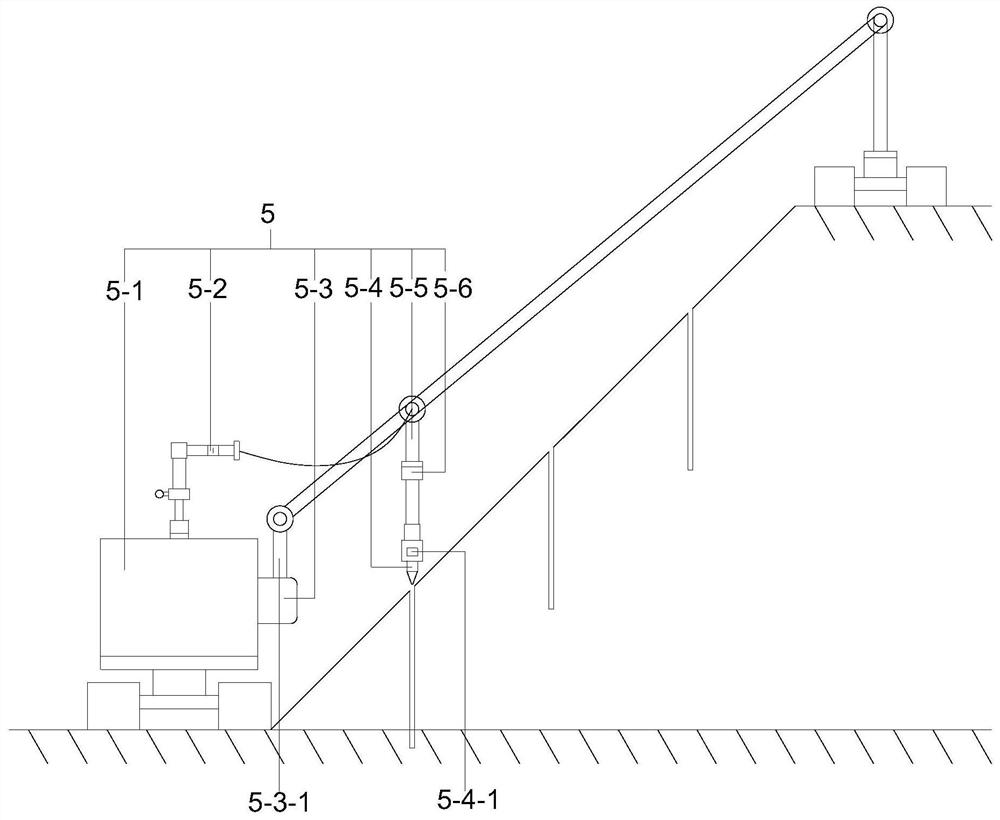

图2 高压水射流切割装置一侧的结构示意图

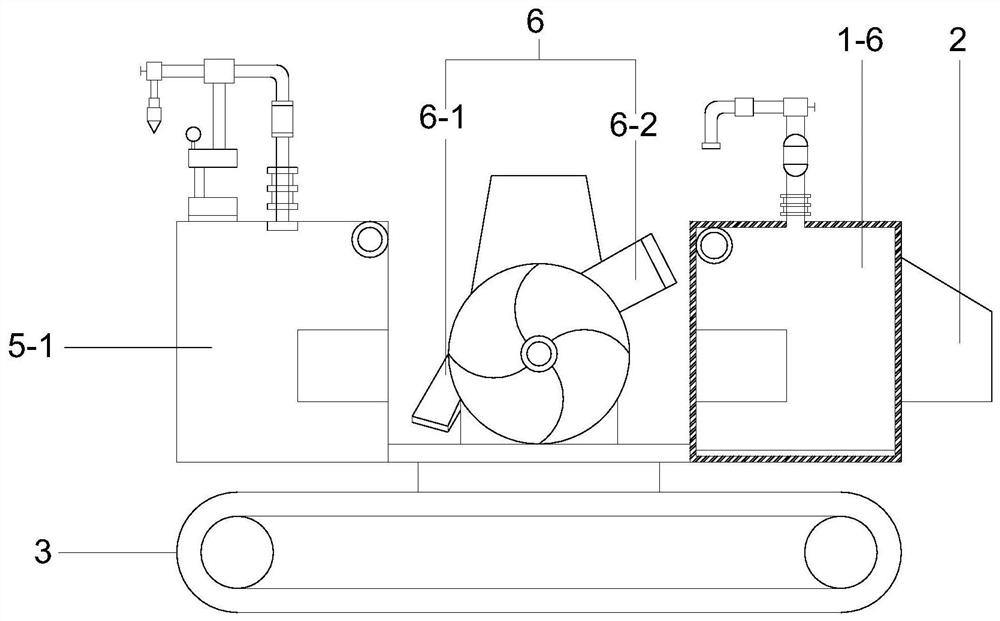

图3 主体部的结构示意图

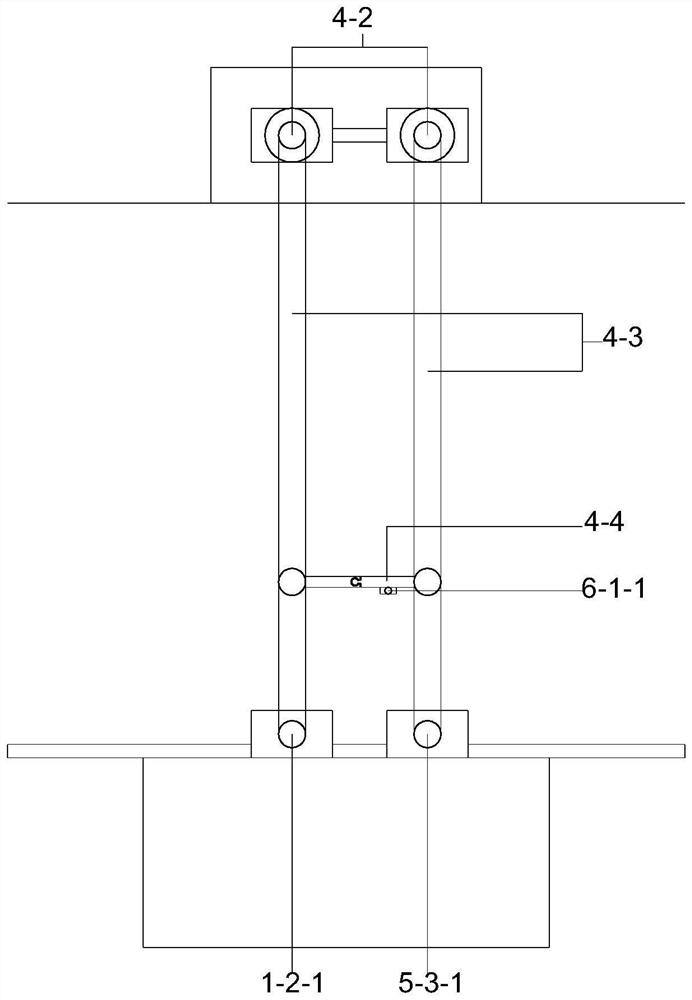

图4 俯视结构示意图

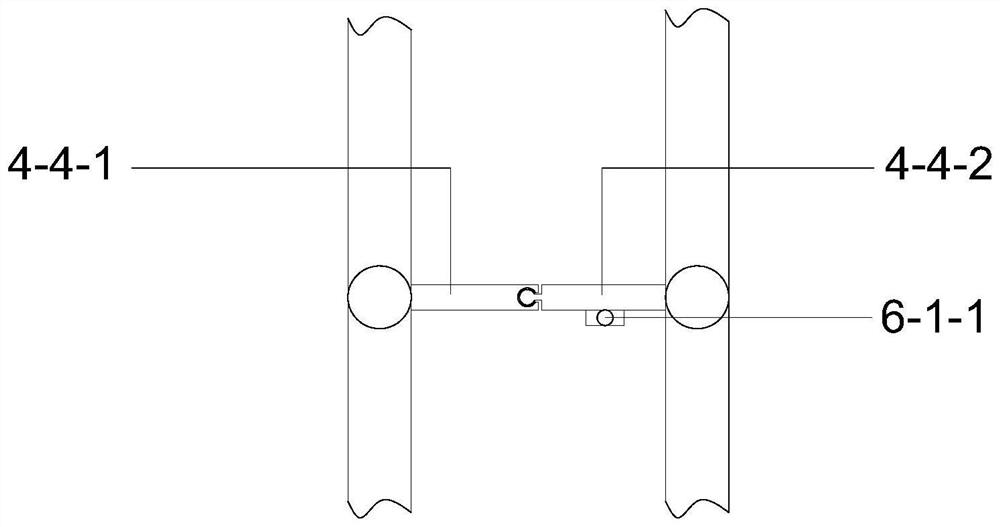

图5 固定板处结构示意图

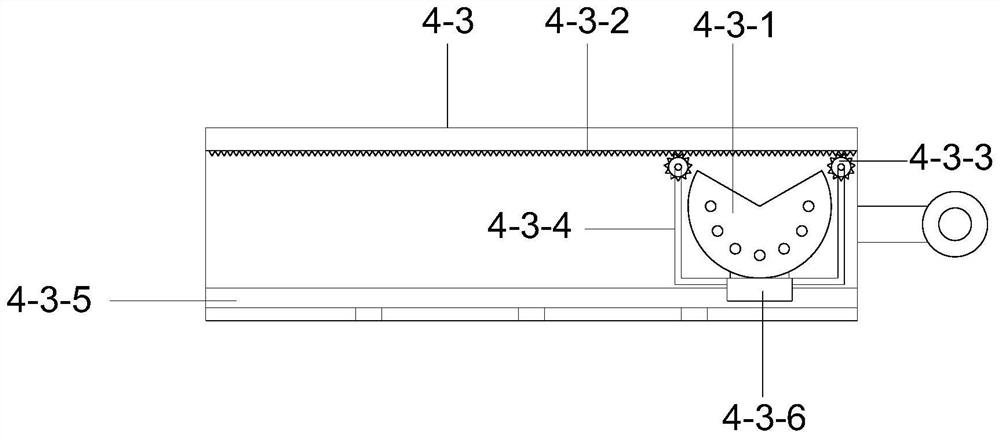

图6 滑轨的结构示意图

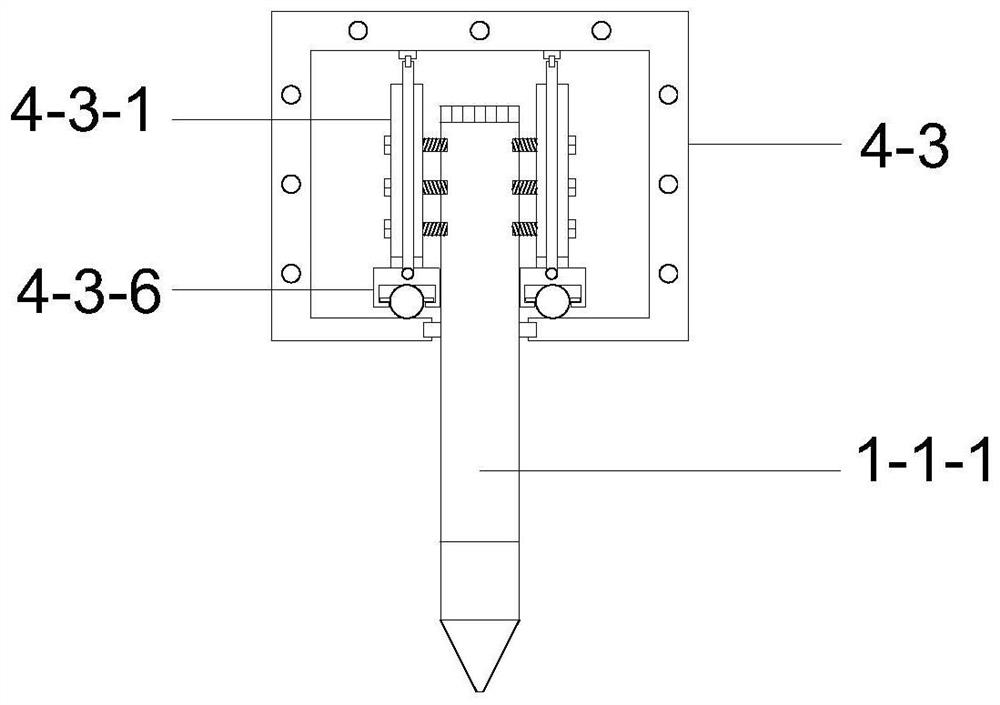

图7 滑轨与连接杆连接处的结构示意图
图例说明：1、土工布铺设装置；1-1、土工布喷管；1-1-1、连接杆；1-2、第二电动伸缩杆控制器；1-2-1、第二电动伸缩杆；1-3、熔体阀门；1-4、熔体加压泵；1-5、高温熔体泵；1-6、熔体存储箱；2、控制台；3、履带行走装置；4、滑轨支撑装置；4-1、第三电动伸缩杆控制器；4-2、第三电动伸缩杆；4-3、滑轨；4-3-1、固定座；4-3-2、齿条；4-3-3、齿轮；4-3-4、驱动连杆；4-3-5、圆管；4-3-6、滑块；4-4、固定板；4-4-1、第一固定板；4-4-2、第二固定板；5、高压水射流切割装置；5-1、储液水箱；5-2、阀门；5-3、第一电动伸缩杆控制器；5-3-1、第一电动伸缩杆；5-4、喷嘴；5-4-1、反射式光电传感器；5-5、喷管；5-6、增压器；6、泥浆真空泵；6-1、吸浆管；6-1-1、吸头；6-2、排浆管。
实用新型专利
1 实用新型名称：一种造价低的护坡结构申请号：CN202222019892 公开号：CN218911457U 授权公告日：2023.04.25 专利权人：德州保力杰新型材料有限公司 本实用新型属于护坡技术领域，特别涉及一种造价低的护坡结构，包括加强层以及固定在加强层上的土工布层，所述土工布层表面敷设砂浆层,本实用新型将加强层与土工布层复合在一起，设置加强层可提高强度，提高使用寿命，在土工布层表面喷涂砂浆层，土工布层能将砂浆层稳定住，留住，两者完美结合，设置砂浆层使护坡结构的强度提高，护坡寿命也大大提高，且施工成本相对于水泥毯降低很多。

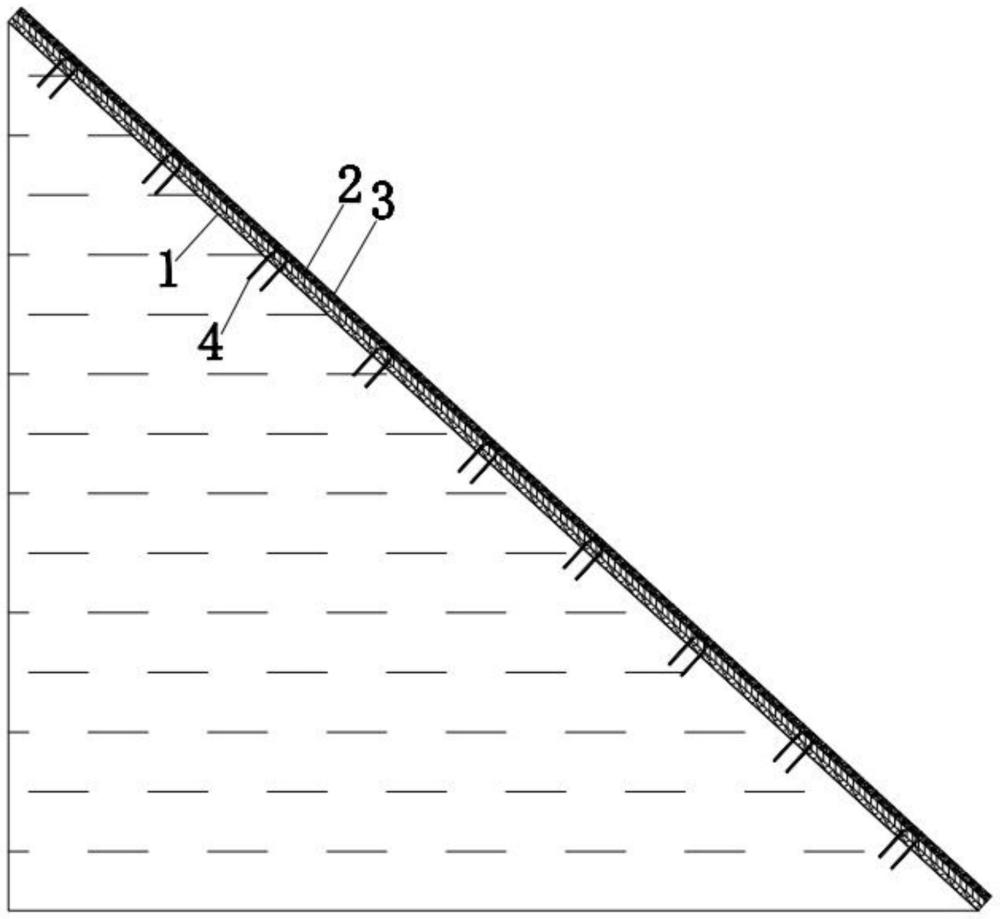

图1 结构示意图
图例说明：1、加强层；2、土工布层；3、砂浆层；4、固定件。 2 实用新型名称：方便连接的防渗水土工布 申请号：CN202223179684 公开号：CN218911274U 授权公告日：2023.04.25 专利权人：山东路源工程材料有限公司 本实用新型涉及土工布的技术领域，特别是涉及一种方便连接的防渗水土工布，其在保障防渗水与护坡功能同时，其与坡面连接更加方便稳定，提高可靠性；包括无纺布层、防渗薄膜层、加固布层、横向挡条、纵向插条、穿环、插钉和钉帽，无纺布层顶端表面与防渗薄膜层底端表面相连接，横向挡条底端中部与纵向插条顶端相连接，加固布层顶端表面与若干组横向挡条底端表面相连接，且加固布层将多组横向挡条连接在无纺布层底端表面，无纺布层、防渗薄膜层、加固布层纵向设置有若干组穿孔，且穿孔外侧连接有穿环，插钉顶端与钉帽底端中部相连接。

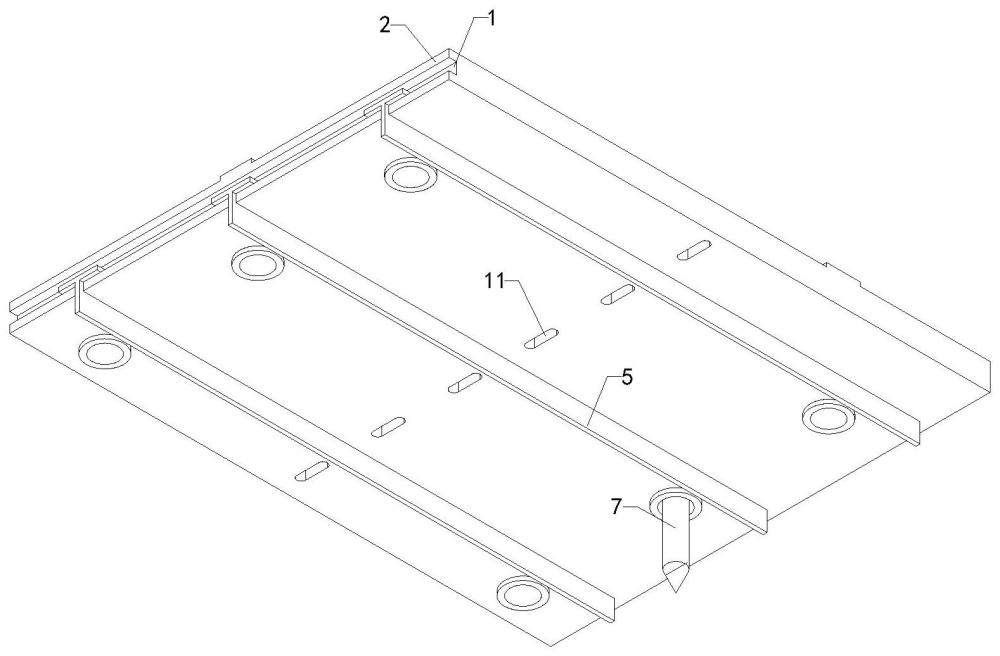

图1 结构示意图下轴视图

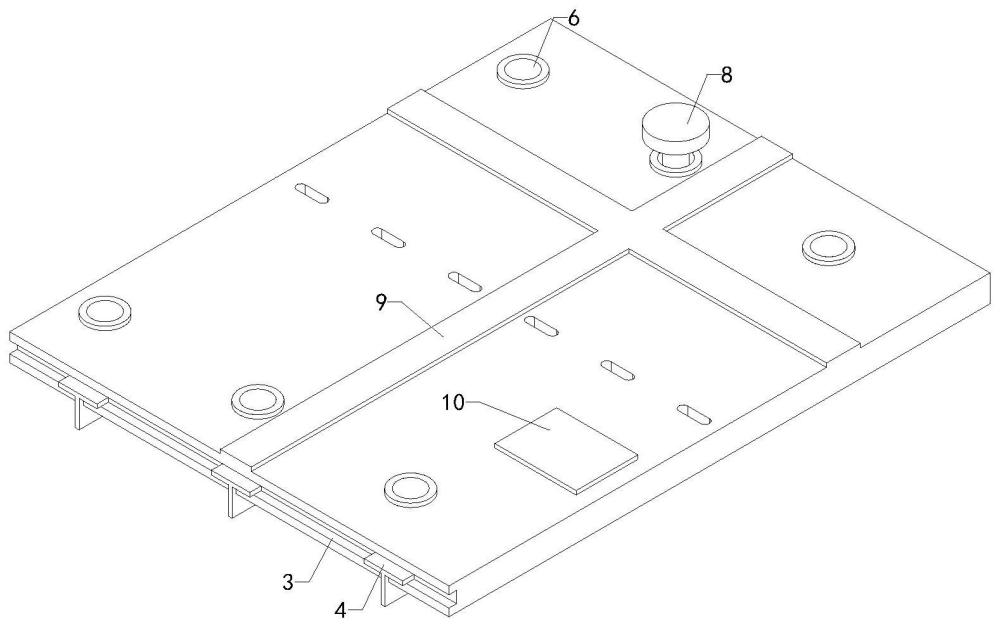

图2 结构示意图上轴视图

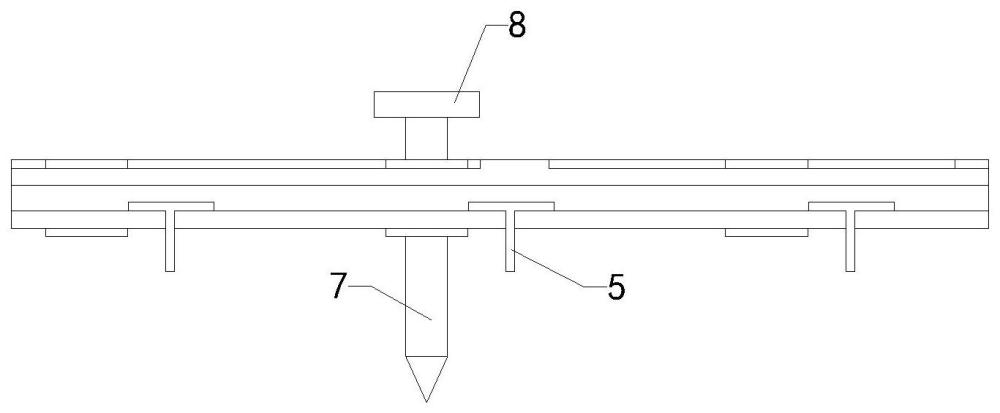

图3 结构示意图前视图
图例说明： 1、无纺布层；2、防渗薄膜层；3、加固布层；4、横向挡条；5、纵向插条；6、穿环；7、插钉；8、钉帽；9、尺寸标；10、信息标；11、撕裂线。 3 实用新型名称：一种铺设土工布的辅助装置 申请号：CN202320005369 公开号：CN218894419U 授权公告日：2023.04.21 专利权人：山东道隧工程材料有限公司 本实用新型涉及土工布铺设技术领域，尤其涉及一种铺设土工布的辅助装置，包括箱体、放置框、第一液压杆、电机、安装框，第二液压杆和行程板，所述箱体下方设置有放置框，所述放置框内部设置有行程板，所述放置框两侧内部嵌入安装有第二液压杆，所述放置框内部设置有土工布卷，所述放置框上端设置有弹簧，所述箱体一侧设置有对称分布的第一液压杆，所述箱体前方下侧设置有安装框，所述安装框一端设置有电机，电机一端设置有安装柱，所述安装柱外壁设置有毛刷。本实用新型具有具备对搭接处便捷清理的功能功能，通过电机带动毛刷对搭接处进行刷取，保持土工布搭接处的洁净，解决了现有的土工布铺设装置不具备对便捷处便捷清理的功能的问题。

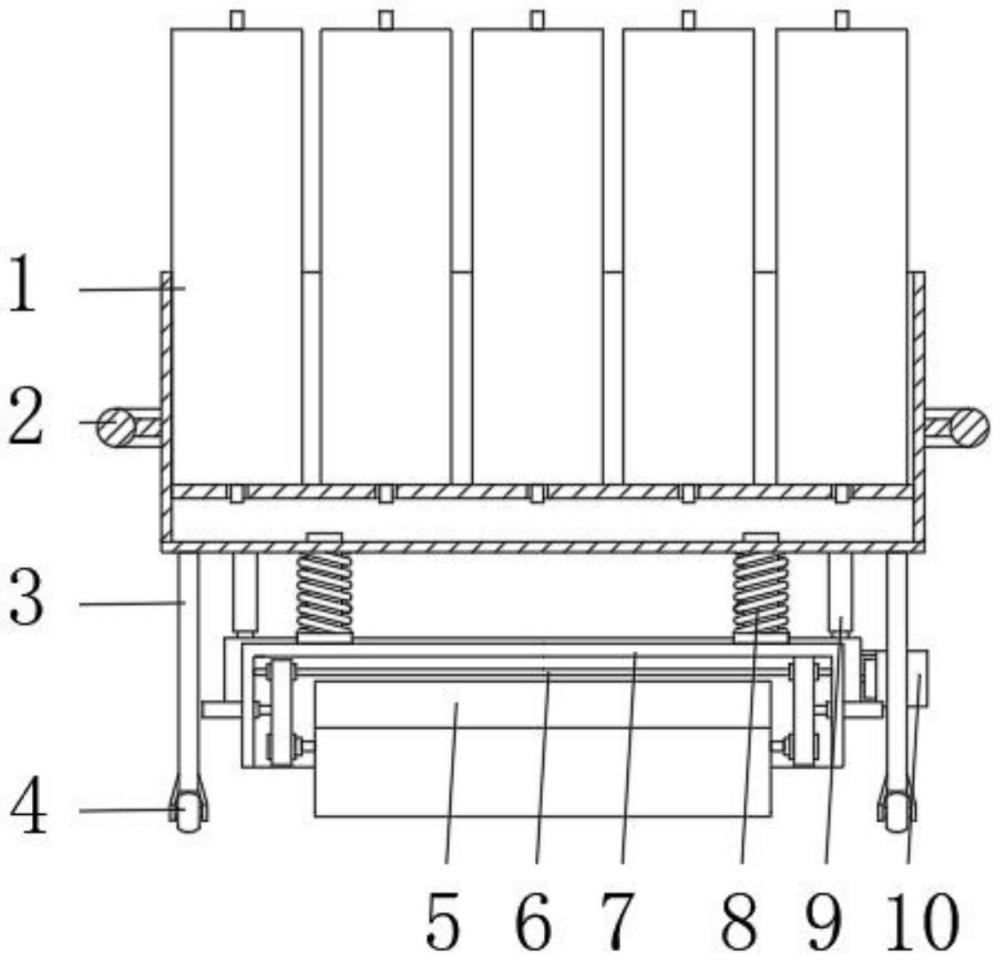

图1 主剖视结构示意图

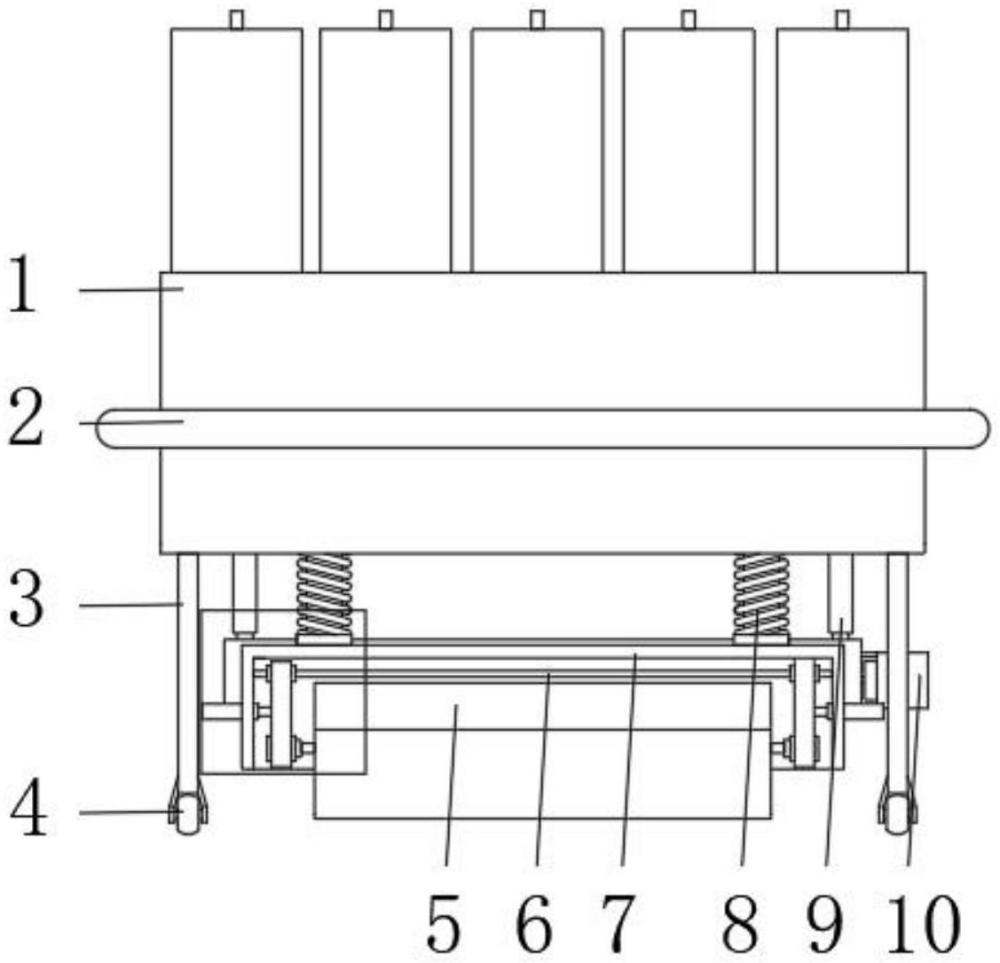

图2 主视结构示意图

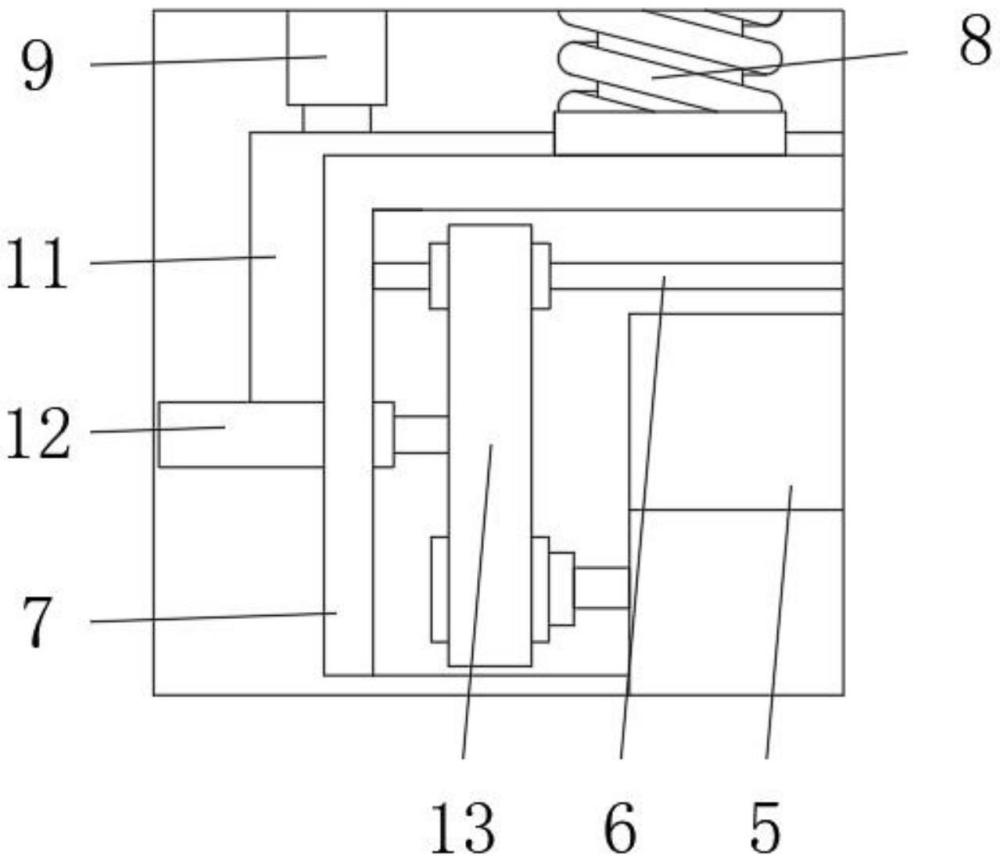

图3 图1中第二液压杆主视放大结构示意图

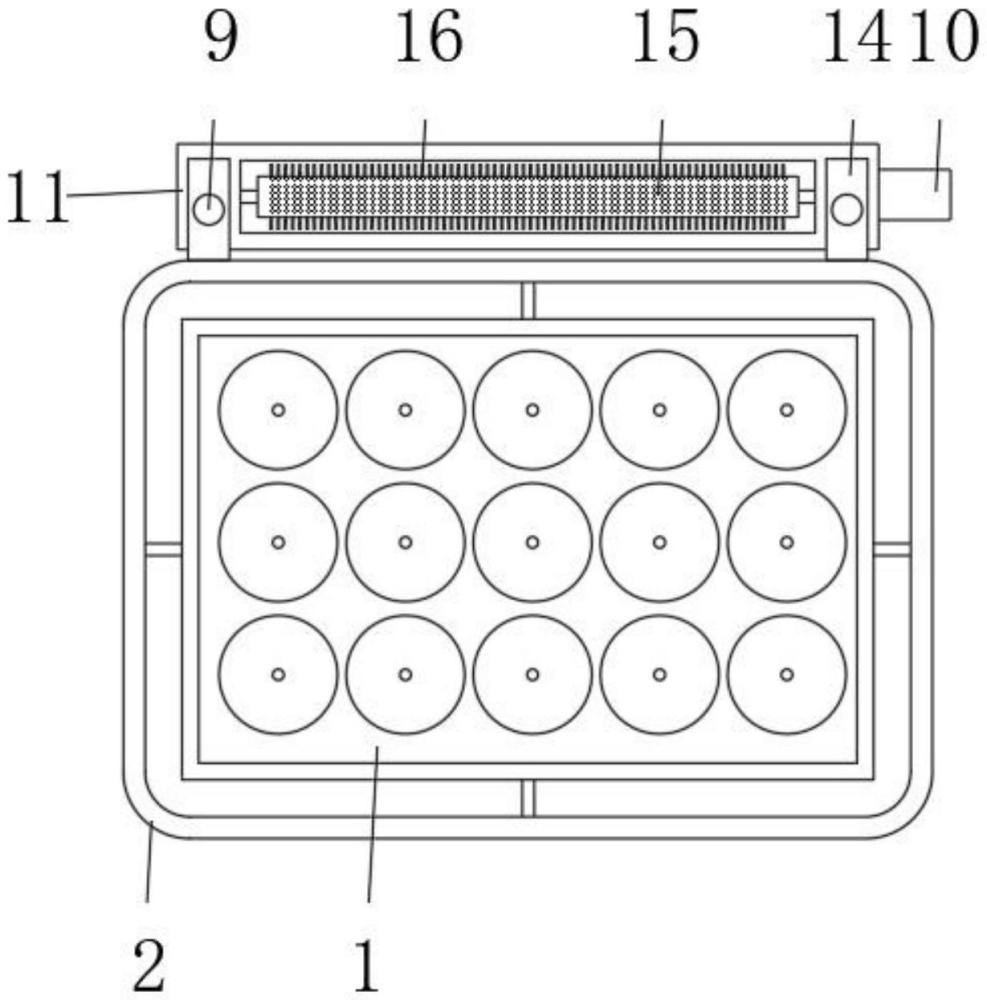

图4 俯视结构示意图
图例说明：1、箱体；2、扶手；3、支杆；4、滑轮；5、土工布卷；6、滑杆；7、放置框；8、弹簧；9、第一液压杆；10、电机；11、安装框；12、第二液压杆；13、行程板；14、固定板；15、安装柱；16、毛刷。 4 实用新型名称：一种土工布矫直铺送装置 申请号：CN202320005520 公开号：CN218893261U 授权公告日：2023.04.21 专利权人：山东道隧工程材料有限公司 本实用新型涉及土工布技术领域，尤其涉及一种土工布矫直铺送装置。其技术方案包括：包括万向轮、压辊、活动轴、连接架、连接环、支撑板、连接轴、限位槽、第一连接板、通槽和第二连接板，所述连接架的上端面两端中间处均焊接有支撑板，所述支撑板的上端中间处开设有限位槽，所述连接轴的两端均分别放置在限位槽的内部，所述连接架的一侧两端均焊接有第一连接板，所述第一连接板背离连接架的一端焊接有第二连接板，所述第二连接板的下侧中间处开设有通槽，所述活动轴的两端活动安装在通槽内，所述活动轴的中间处安装有压辊。本实用新型有利于在土工布铺设的过程中，保证土工布铺设平整的优点。

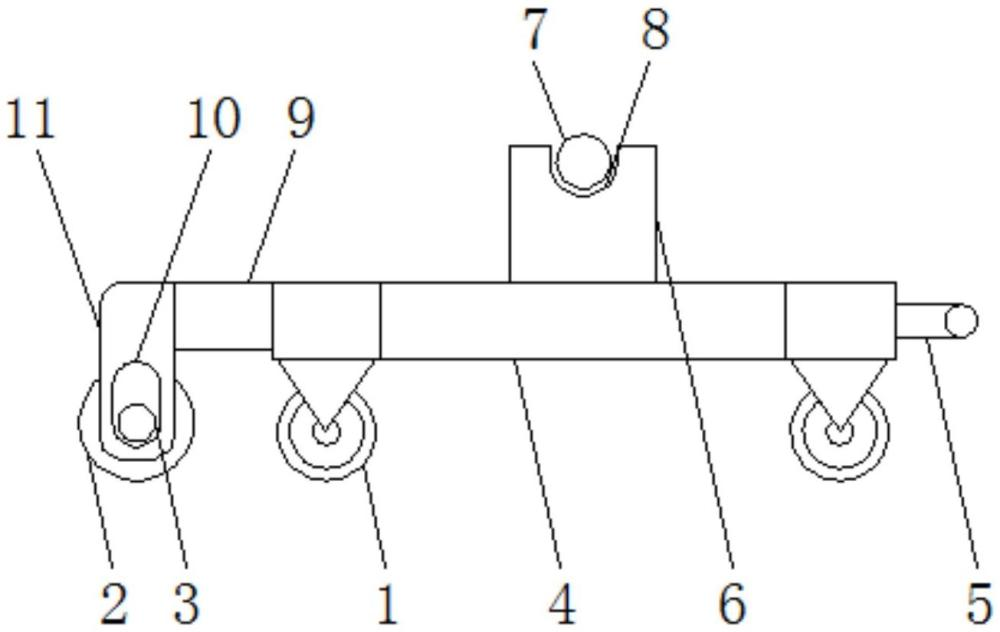

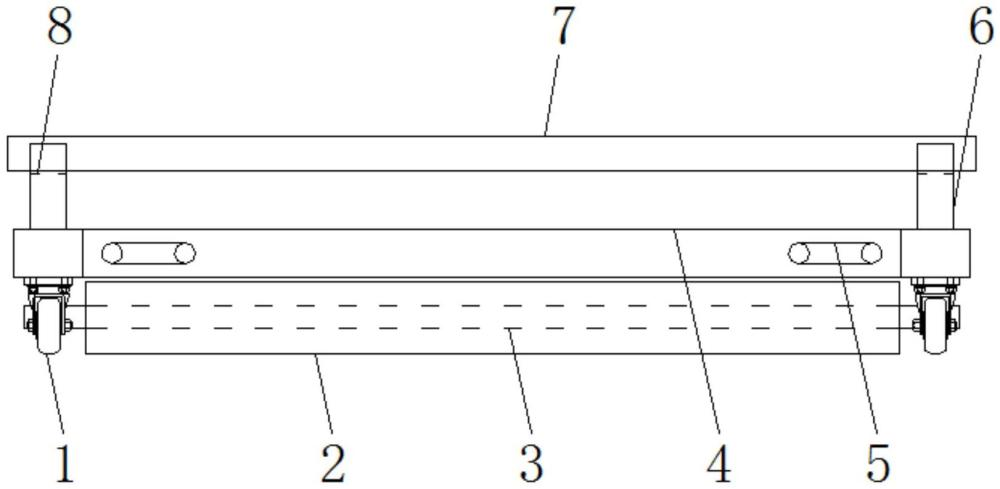

图1 主视结构示意图
图2 侧视结构示意图

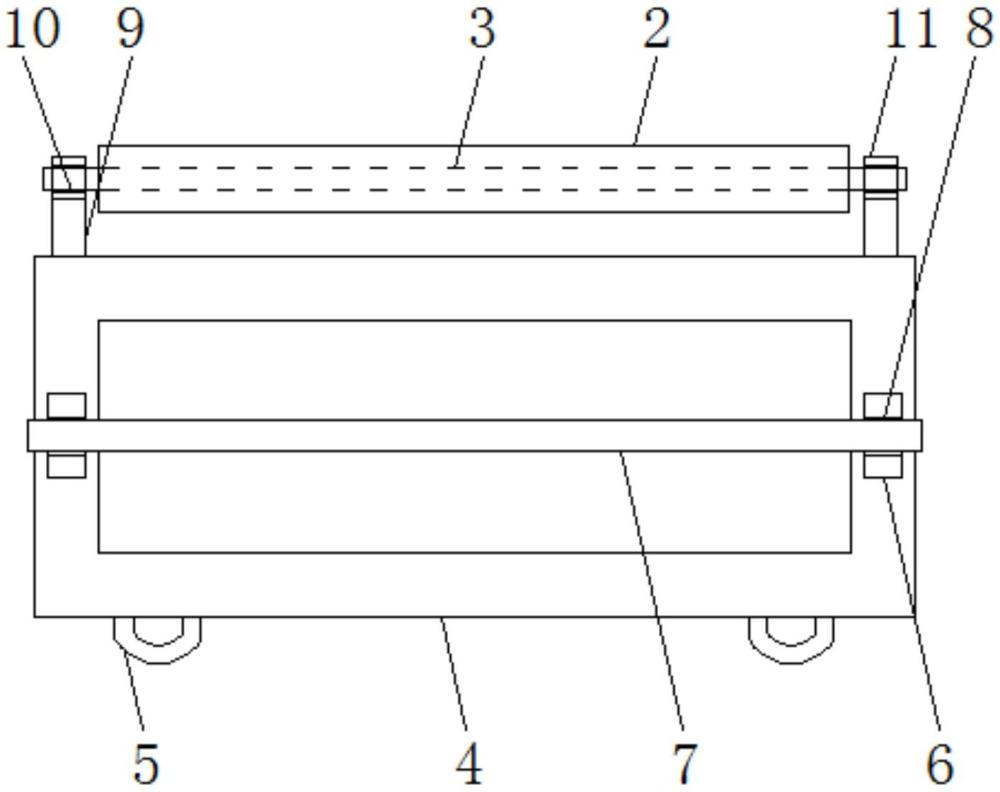

图3 俯视结构示意图
图例说明：1、万向轮；2、压辊；3、活动轴；4、连接架；5、连接环；6、支撑板；7、连接轴；8、限位槽；9、第一连接板；10、通槽；11、第二连接板。 5 实用新型名称：一种土工布生产用烘干装置 申请号：CN202222496800 公开号：CN218864708U 授权公告日：2023.04.14 专利权人：扬州华诚土工材料有限公司 本实用新型涉及土工布生产技术领域，尤其涉及一种土工布生产用烘干装置。其技术方案包括：壳体，所述壳体的两侧外壁中心位置均设置有进风管，所述进风管的另一端通过管类接头与第二出风管连接，所述第二出风管设置在箱体的一侧外壁上，所述箱体的内部设置有风机和板式初效过滤网，且风机位于板式初效过滤网的一侧，所述壳体两侧外壁上方和下方上的密封轴承内均安装有转轴，所述转轴的一端安装有第一连接板，所述第一连接板的另一侧外壁上方和下方均安装有侧板。本实用新型可以对土工布进行来回卷绕并对其进行干燥和快速冷却，提高了工作效率，还便于对辊体进行拆装更换，操作使用方便，实用性强。

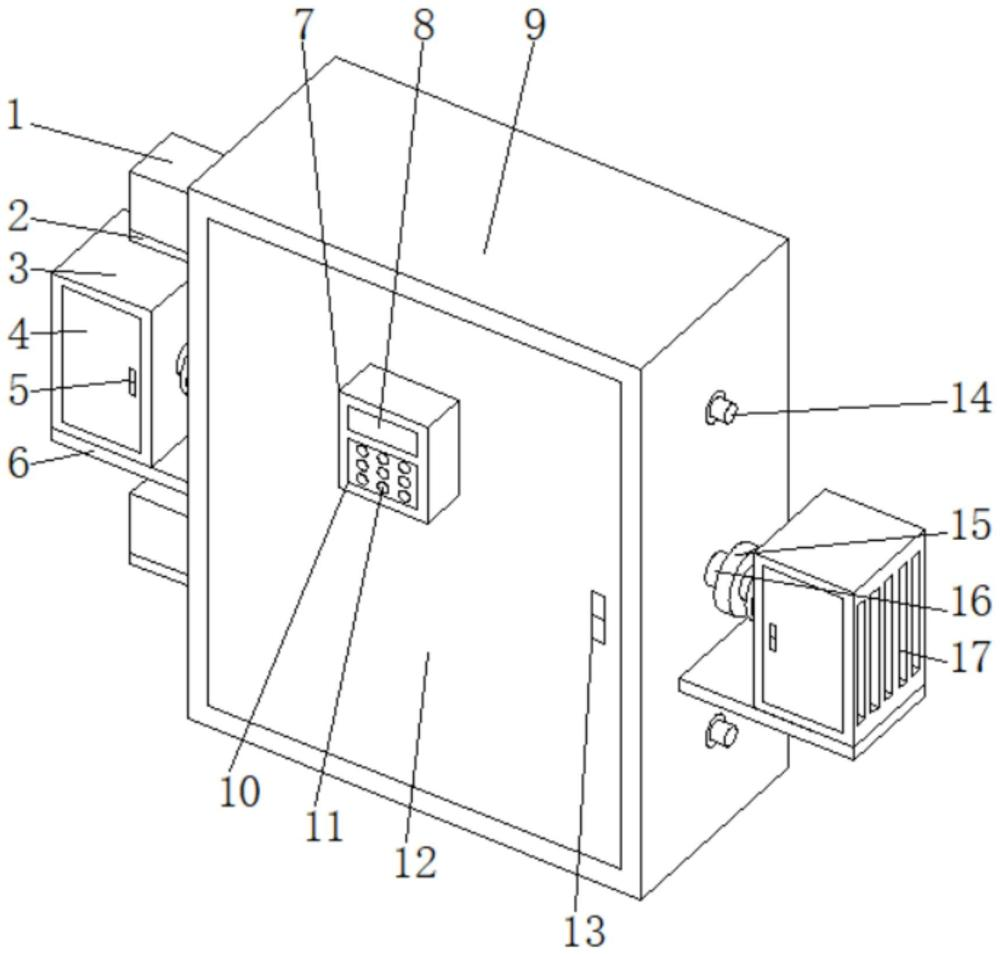

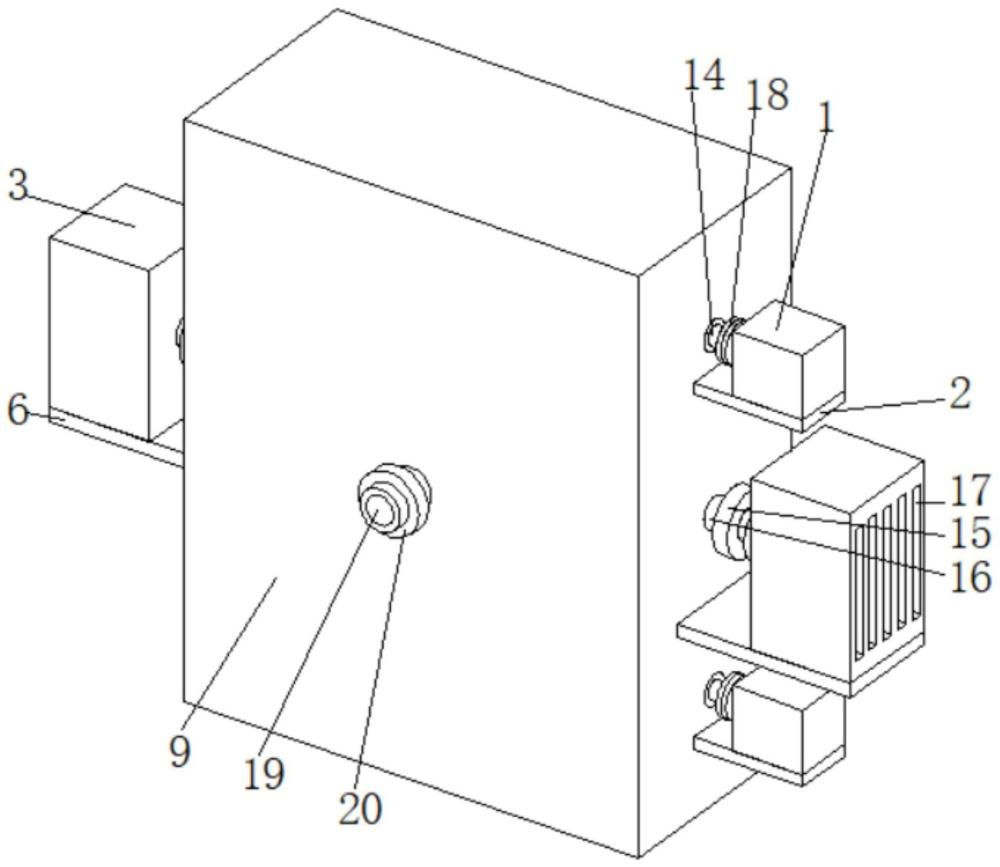

图1 结构示意图一
图2 结构示意图二

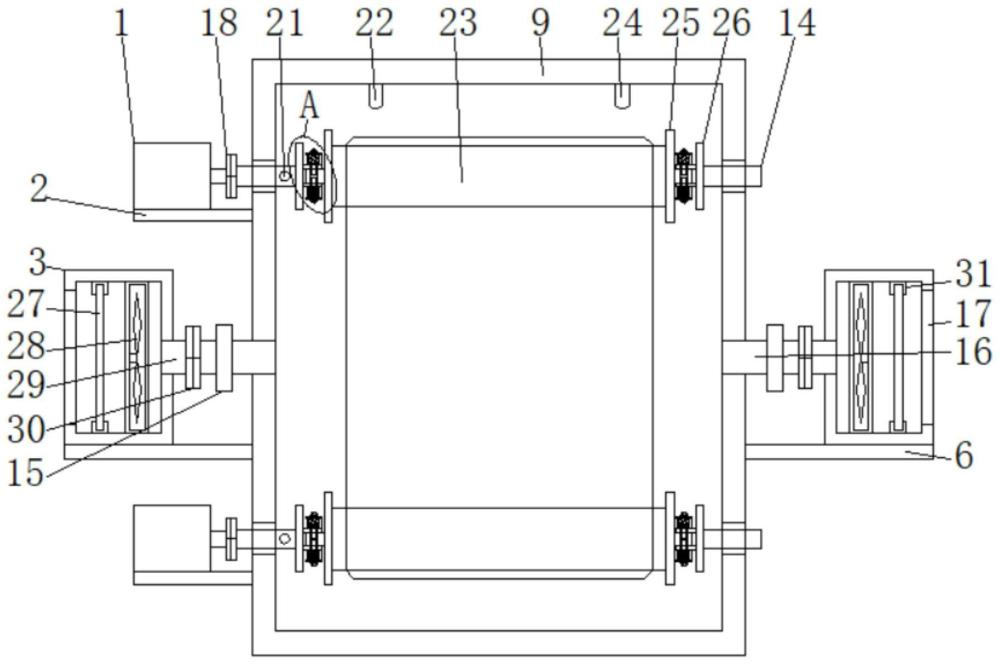

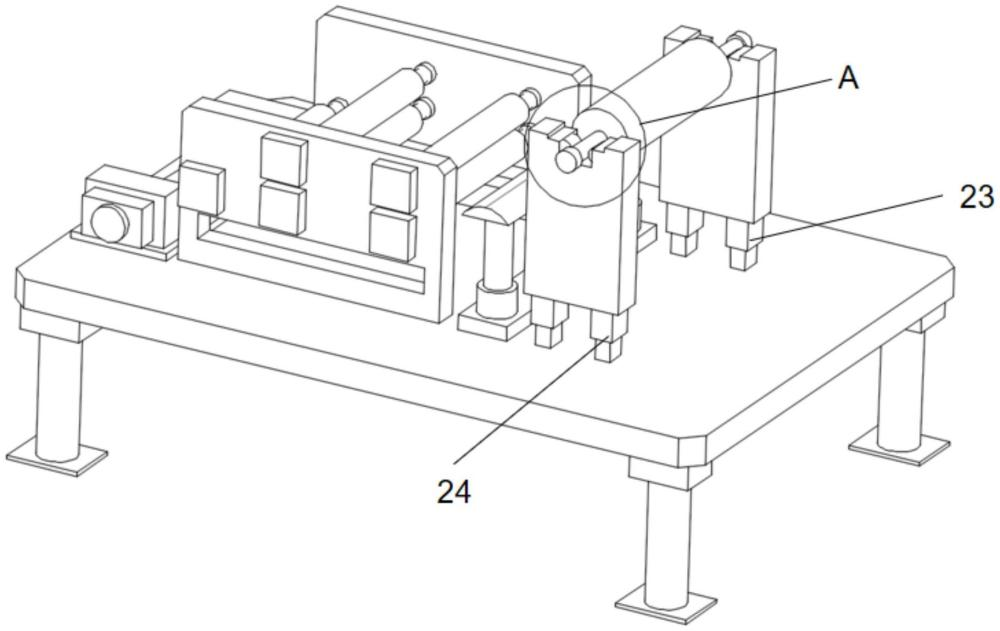

图3 内部结构示意图

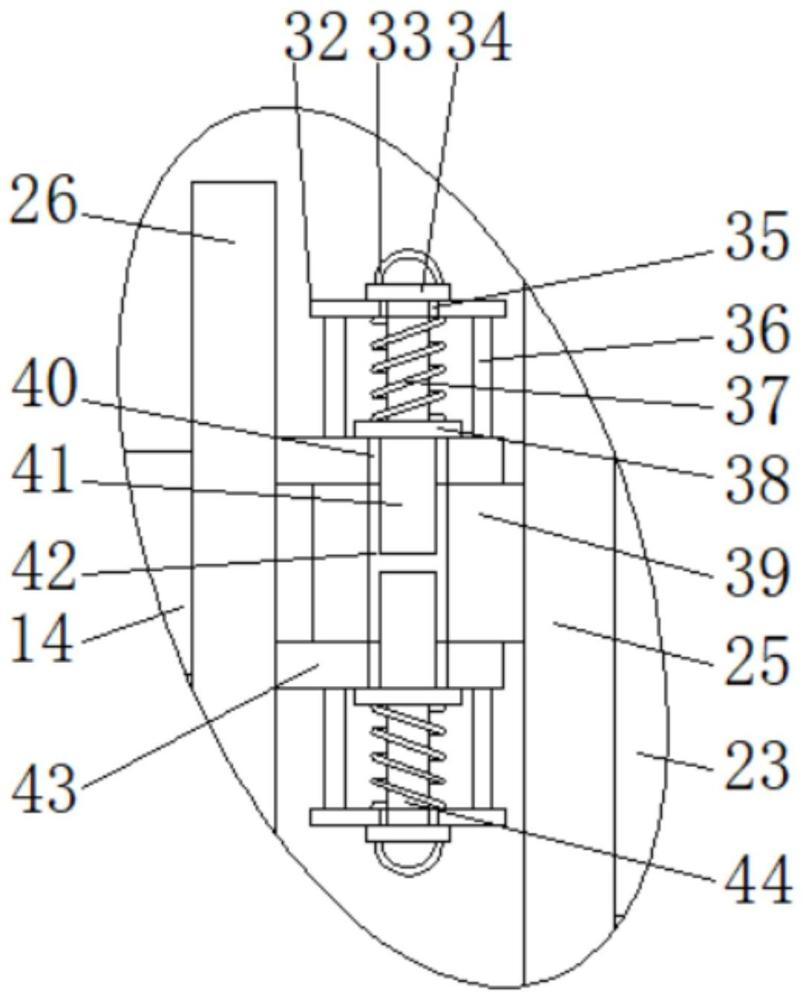

图4图3中的A处局部放大结构示意图

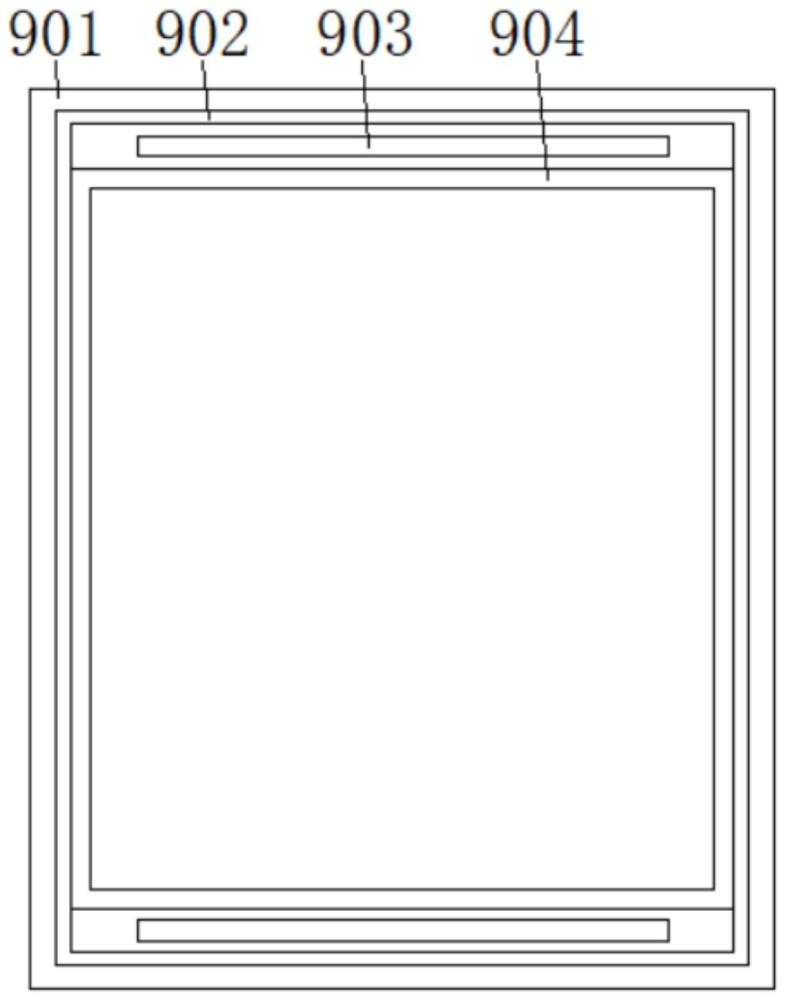

图5本实用新型壳体的剖视图
图例说明：1、减速电机；2、第一支撑板；3、箱体；4、第一密封门；5、第一安全锁；6、第二支撑板；7、控制箱；8、显示屏；9、壳体；901、外壳；902、隔热保温层；903、电加热盘管；904、内壳；10、控制面板；11、控制按钮；12、第二密封门；13、第二安全锁；14、转轴；15、第一电磁阀；16、进风管；17、进风口；18、联轴器；19、第一出风管；20、第二电磁阀；21、旋转传感器；22、温度检测传感器；23、辊体；24、湿度检测传感器；25、限位板；26、第一连接板；27、板式初效过滤网；28、风机；29、第二出风管；30、管类接头；31、U型卡板；32、第二连接板；33、拉环；34、第三连接板；35、通孔；36、连接杆；37、弹簧；38、第四连接板；39、连接轴；40、第一定位孔；41、定位柱；42、第二定位孔；43、侧板；44、拉杆。 6 实用新型名称：一种卷收机构 申请号：CN202222647112 公开号：CN218841213U 授权公告日：2023.04.11 专利权人：山东德旭达土工材料有限公司 本实用新型涉及卷收装置技术领域，尤其涉及一种卷收机构。其技术方案包括第一电机、第一支撑板、安装座、第二电机、第二支撑板、收卷辊、夹持块和插轴，所述安装座上端两侧设置有第一支撑板和第二支撑板，所述第一支撑板和第二支撑板之间均设置有收卷辊，所述第一支撑板和第二支撑板下端设置有螺纹滑块，所述安装座一端设置有第二电机，所述第二电机一端设置有螺杆，所述收卷辊内部开设有放置槽，所述放置槽内部两侧设置有夹持块。本实用新型通过第一支撑板与第二支撑板结构之间的配合，通过螺杆的驱动实现移动，对收卷辊进行便捷更换，夹持块对土工布的一端进行夹持固定，保障土工布卷收时的稳定。

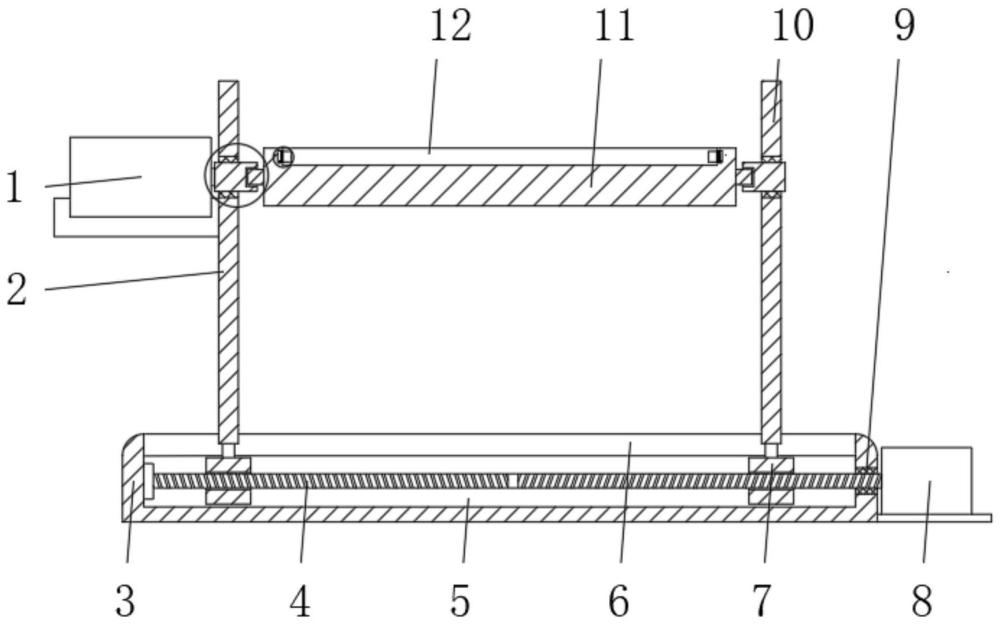

图1 主剖视结构示意图

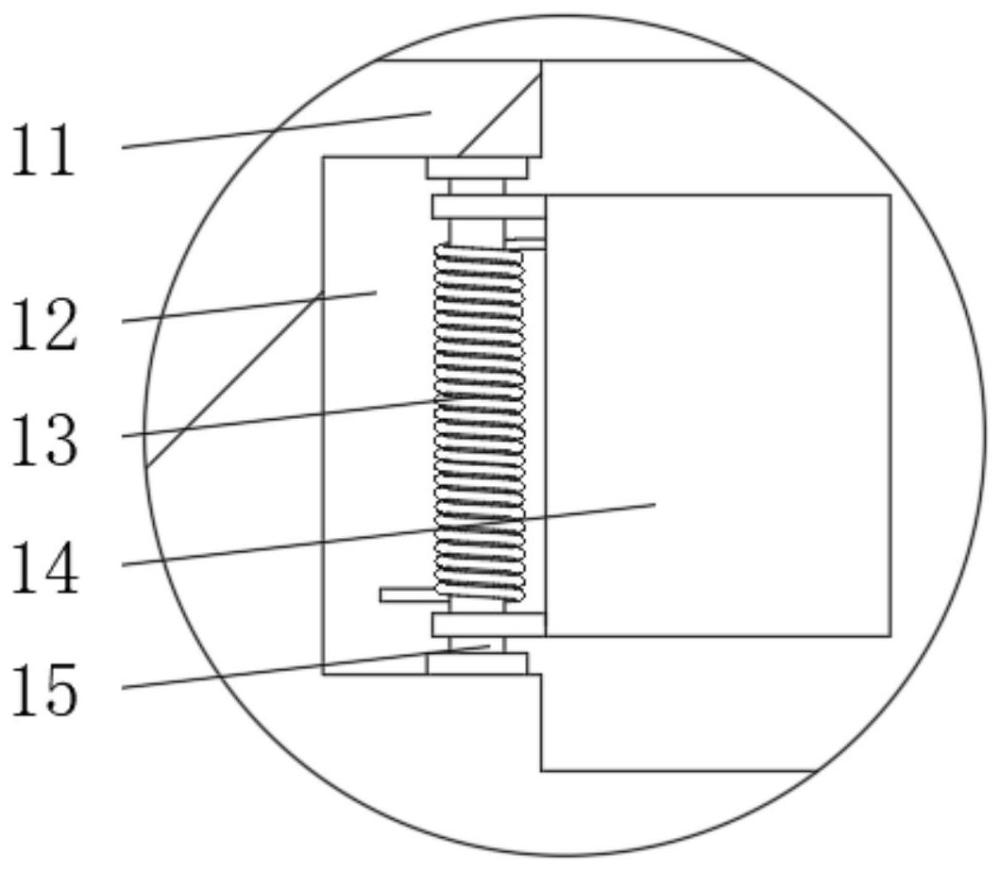

图2 图1中夹持块主视放大结构示意图
图3 图1中插轴主剖视放大结构示意图
图例说明：1、第一电机；2、第一支撑板；3、安装座；4、螺杆；5、安装槽；6、行程槽；7、滑块；8、第二电机；9、第一轴承；10、第二支撑板；11、收卷辊；12、放置槽；13、扭簧；14、夹持块；15、转轴；16、第二轴承；17、插轴；18、三角槽；19、三角块。 7 实用新型名称：一种土工布卷绕纠偏机构 申请号：CN202320187713 公开号：CN218841199U 授权公告日：2023.04.11 专利权人：山东鑫宇土工材料工程有限公司 本实用新型提供一种土工布卷绕纠偏机构，能够对发生偏移的土工布进行纠偏处理，从而避免土工布发生破坏，有利于后续工作的进行。本申请包括：所述底板上安装有所述升降组件，所述升降组件上安装有支撑组件，所述升降组件用于实现支撑组件的升降，所述支撑组件上安装有所述辊筒，所述辊筒可转动安装在所述支撑组件上，所述支撑组件的一侧安装有所述纠偏组件，所述纠偏组件的一侧安装有所述连接框架，所述连接框架上安装有所述滚压组件，所述滚压组件的一侧安装有所述布料出布组件，所述纠偏组件配合所述升降组件，用于实现布料的纠偏，所述滚压组件用于将布料进行滚压输送，所述布料出布组件用于将布料向外输送。

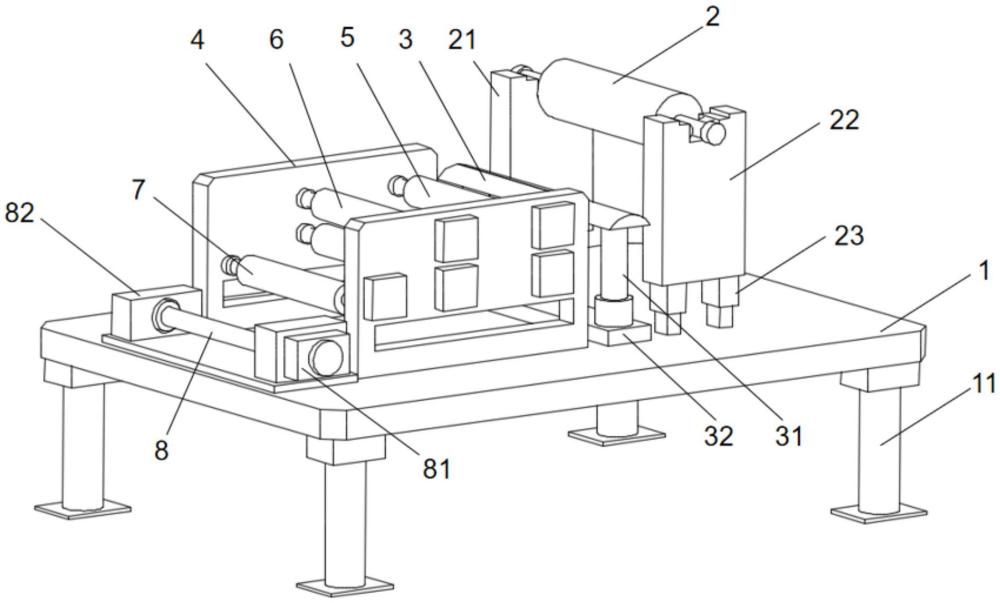

图1 结构示意图
图2 结构示意图
图3 结构示意图

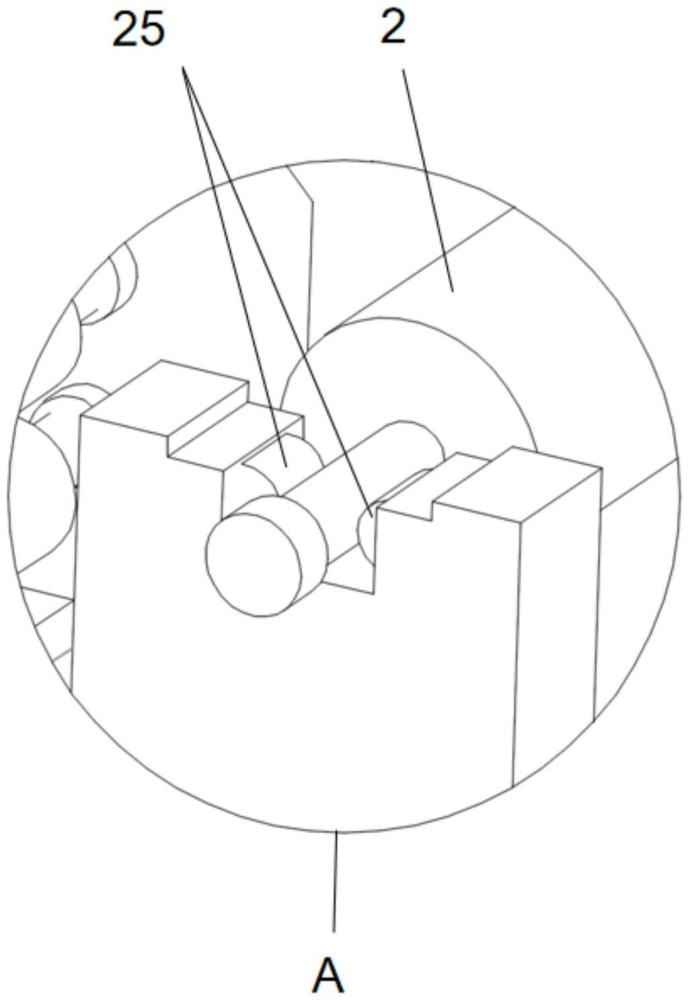

图4 局部放大结构示意图
图例说明：1、底板；11、支撑杆件；2、辊筒；21、第一支撑板；22、第二支撑板；23、第一升降杆；24、第二升降杆；25、转轴；3、支撑板件；31、第一升降件；32、连接板；33、第二升降件；4、连接框架；5、第一滚压轮；6、第二滚压轮；7、输送滚轮；8、输送辊筒；81、驱动电机；82、轴承件。 8 实用新型名称：基于柔性垫层和碎石桩的公路软基复合结构 申请号：CN202223021425 公开号：CN218812940U 授权公告日：2023.04.07 专利权人：四川久马高速公路有限责任公司; 长安大学 本实用新型涉及一种基于柔性垫层和碎石桩的公路软基复合结构，包括碎石桩和柔性整体垫层，所述柔性整体垫层由土工格栅和土工布包裹碎石层组成，并铺设到路基护坡以外，所述路基护坡以外柔性整体垫层表面铺设碎石保护层，所述柔性整体垫层由土工合成材料包裹碎石层构成，所述土工合成材料重合处通过连接构件封闭，土工合成材料由土工布和土工格栅组成，所述土工格栅包裹在碎石层外部，所述土工布包裹在土工格栅外部，所述连接构件包括缝纫线和铁丝线，缝纫线用于缝合土工布，铁丝线用于绑扎土工格栅，所述柔性整体垫层下设有碎石桩。该基于柔性垫层和碎石桩的公路软基复合处治结构，施工方便，造价较低，并且能够加快排水固结的速度，降低施工中压实要求，避免产生差异沉降。

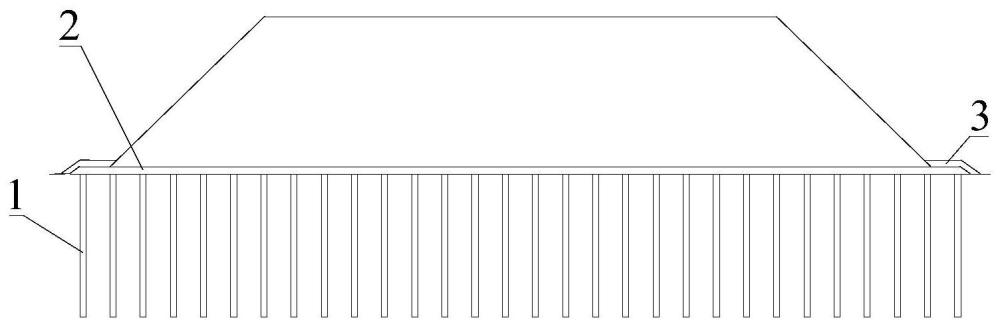

图1 公路软基复合结构的主视图

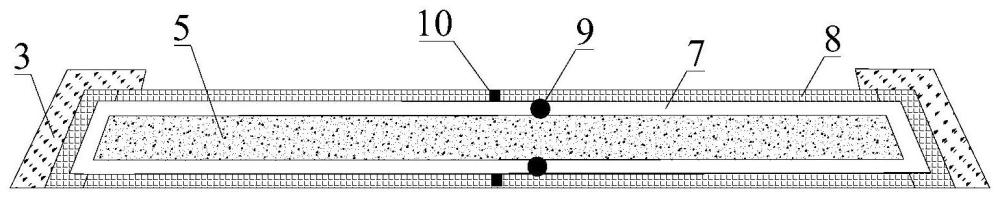

图2 柔性整体垫层及碎石保护层的剖面图

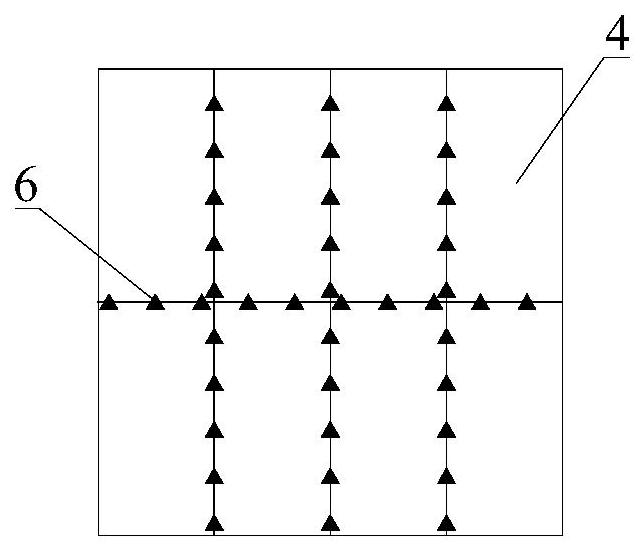

图3 柔性整体垫层俯视图
图例说明：1、碎石桩；2、柔性整体垫层；3、碎石保护层；4、土工合成材料；5、碎石层；6、连接构件；7、土工布；8、土工格栅；9、缝纫线；10、铁丝线。 9实用新型名称：一种清洗装置 申请号：CN202223095839 公开号：CN218797753U 授权公告日：2023.04.07 专利权人：泸州胜扬新材料有限公司 本实用新型涉及一种清洗装置，包括清洗罐，清洗罐的底部固定连接有底座，清洗罐和底座的内部滑动连接有二号清洗柱，二号清洗柱的内部滑动连接有转动杆，转动杆延伸至底座的内部与底座转动连接，转动杆的外壁固定连接有与二号清洗柱滑动连接的一号限位块，转动杆位于靠近二号清洗柱的外部两侧固定连接有二号限位块，两个二号限位块与二号清洗柱之间均设有一号弹簧。本实用新型的有益效果在于，解决了传统技术中的清洗装置仅通过电机带动转动套对土工布进行清洗，清洗方式单一，不便于更全面地带动土工布进行滚动摩擦，从而降低了对土工布的清洗效率的问题。

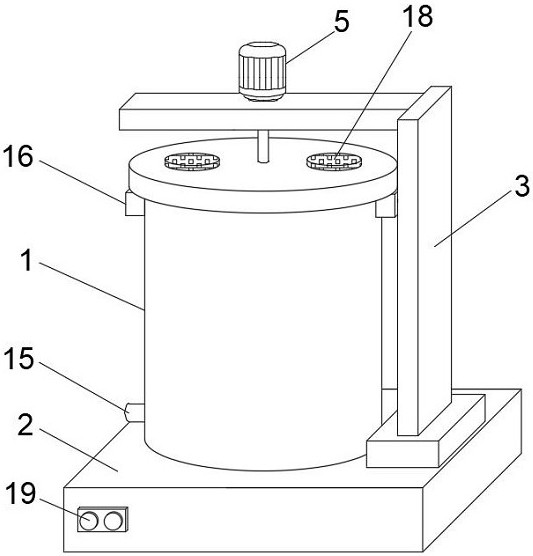

图1 立体图

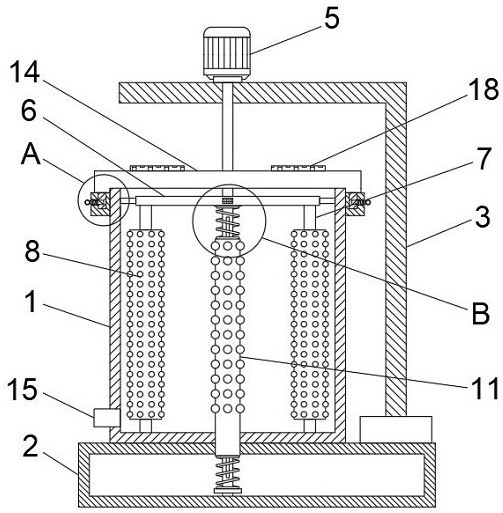

图2 剖视图

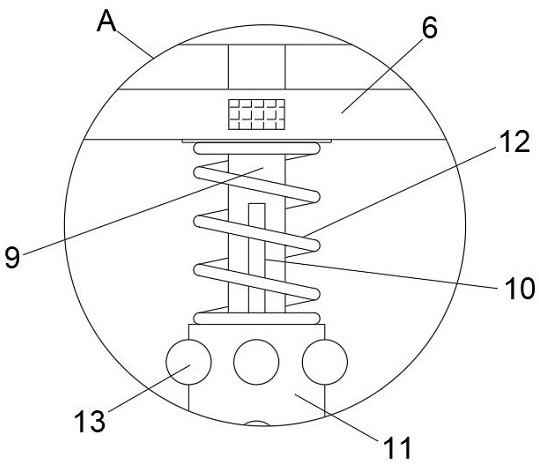

图3 图2中A处放大图

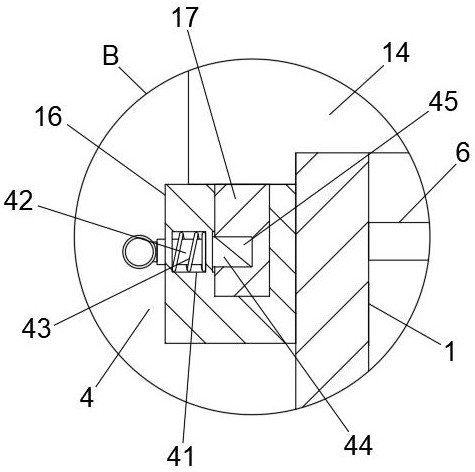

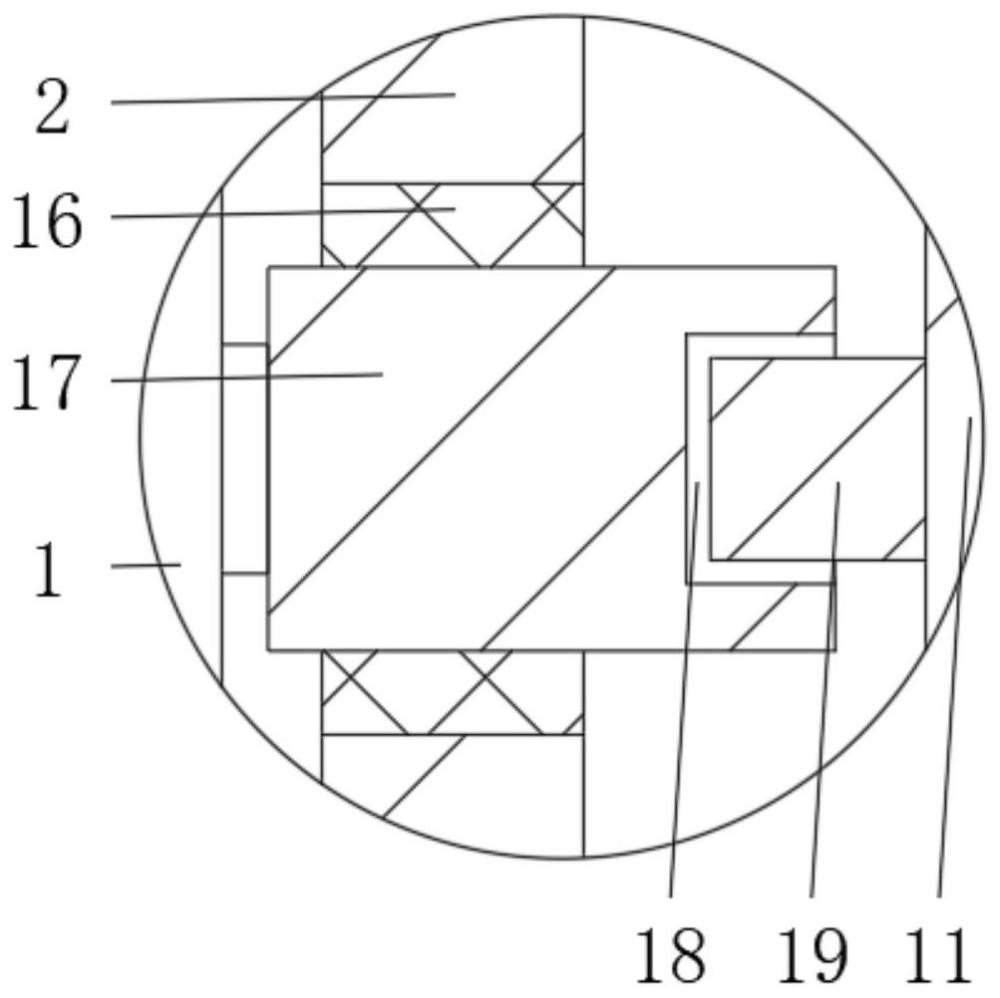

图4 图2中B处放大图

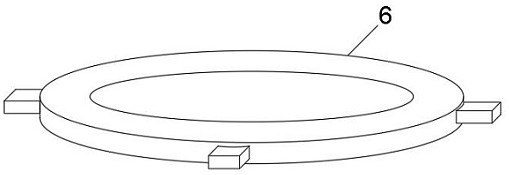

图5 圆盘立体图
图例说明： 1、清洗罐；2、底座；3、支撑架；4、拆卸机构；41、拆卸槽；42、拉杆；43、二号弹簧；44、卡块；45、卡槽；5、电机；6、圆盘；7、支撑杆；8、一号清洗柱；9、转动杆；10、一号限位块；11、二号清洗柱；12、一号弹簧；13、清洗珠；14、密封盖；15、出水口；16、固定块；17、拆卸块；18、磁铁；19、控制开关；20、二号限位块。
------摘录自“国家知识产权局网站”
【供稿：杨佳 审核：刘伟超 编辑：程凤娟】 |
