| 为适应工程对土工膜性能的需求，拓展土工膜的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用，增进技术人员对土工膜产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年4月份协会会员单位授权的土工膜相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明名称：一种土工膜在线渗漏点检测装置申请号：CN201911106278 公开号：CN110794031B 授权公告日：2023.04.28 专利权人：山东天海新材料工程有限公司 本申请提供了一种土工膜在线渗漏点检测装置，包括机架、导电辊、气压缸、水平横梁、外螺纹杆、绝缘杆、铝板、铜丝毛刷、直流高压发生器、声光报警器；本发明利用土工膜的电绝缘性能，在移动的土工膜上方增加高压直流电，在土工膜的下方安装导电辊，当土工膜上出现孔洞时，高压直流电通过孔洞，将铜丝与导电辊之间的间隙中的空气击穿，造成铜丝与导电辊发生电连接，此时直流高压发生器控制声光报警器开始报警，且PLC控制器发出控制信号将收卷机与放卷机中的电动机停机，以使得土工膜保持静置状态等待修补其上孔洞，可以安装在土工膜生产线上，进行在线渗漏点检测，提高了土工膜在出厂前的质量检测效率与效果。
图1 结构示意图

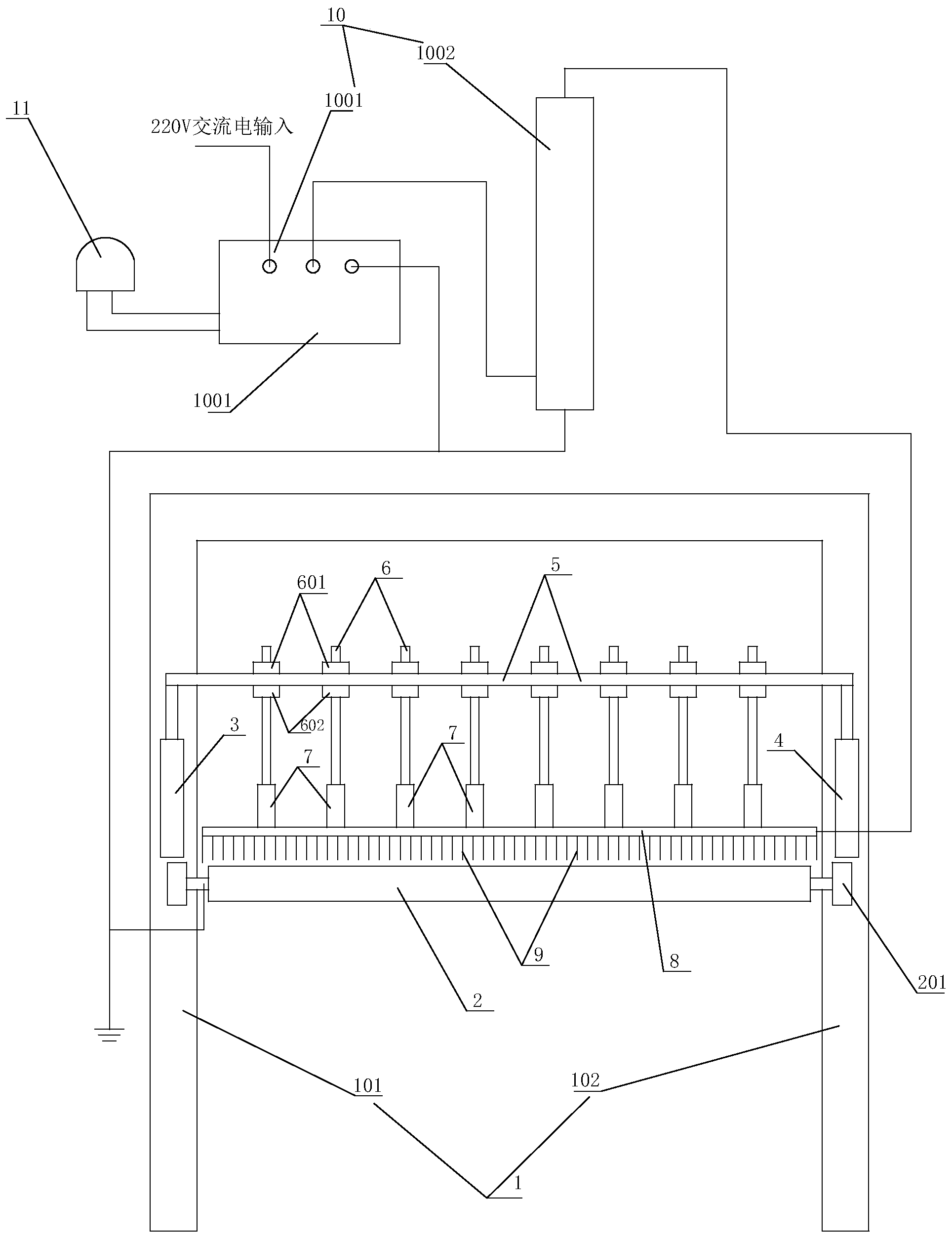

图例说明：1、机架；101、左机架柱；102、右机架柱；2、导电辊，201；轴承座，3、左单杆双作用活塞式气压缸；4、右单杆双作用活塞式气压缸；5、水平横梁；6、外螺纹杆；601、上螺母；602、下螺母；7、绝缘杆；8、铝板；9、铜丝毛刷；10、直流高压发生器；1001、控制箱；1002、倍压筒，11、声光报警器。 2 发明名称：一种库盆防渗抗抬动结构及布置方法 申请号：CN201710891569 公开号：CN107687155B 授权公告日：2023.04.25 专利权人：长江勘测规划设计研究有限责任公司 本发明公布了一种库盆防渗抗抬动结构及布置方法，预先清理调节库(1)的库堤(1.3)的下表面直至设计的清基线(2)，在所述的清基线(2)的上方铺设有下层土工膜(3)，在所述的下层土工膜(3)的上方向上回填有卵砾石开挖料(5)，在所述的卵砾石开挖料(5)的上方铺设有上层土工膜(4)，在所述的上层土工膜(4)上安装有若干逆止阀(6)；所述的下层土工膜(3)的两端向上顺延至库堤(1.3)顶部形成延伸部(3.3)，所述的延伸部(3.3)与所述的上层土工膜(4)连成一个封闭的整体；它克服了现有技术中采用单一的排水措施难以解决库盆抗浮稳定的缺点，具有减小对逆止阀排水效果的依赖性，保证调节库安全有效运行的优点。
图1 结构布置示意图
图2 上层土工膜与逆止阀的结构布置示意图

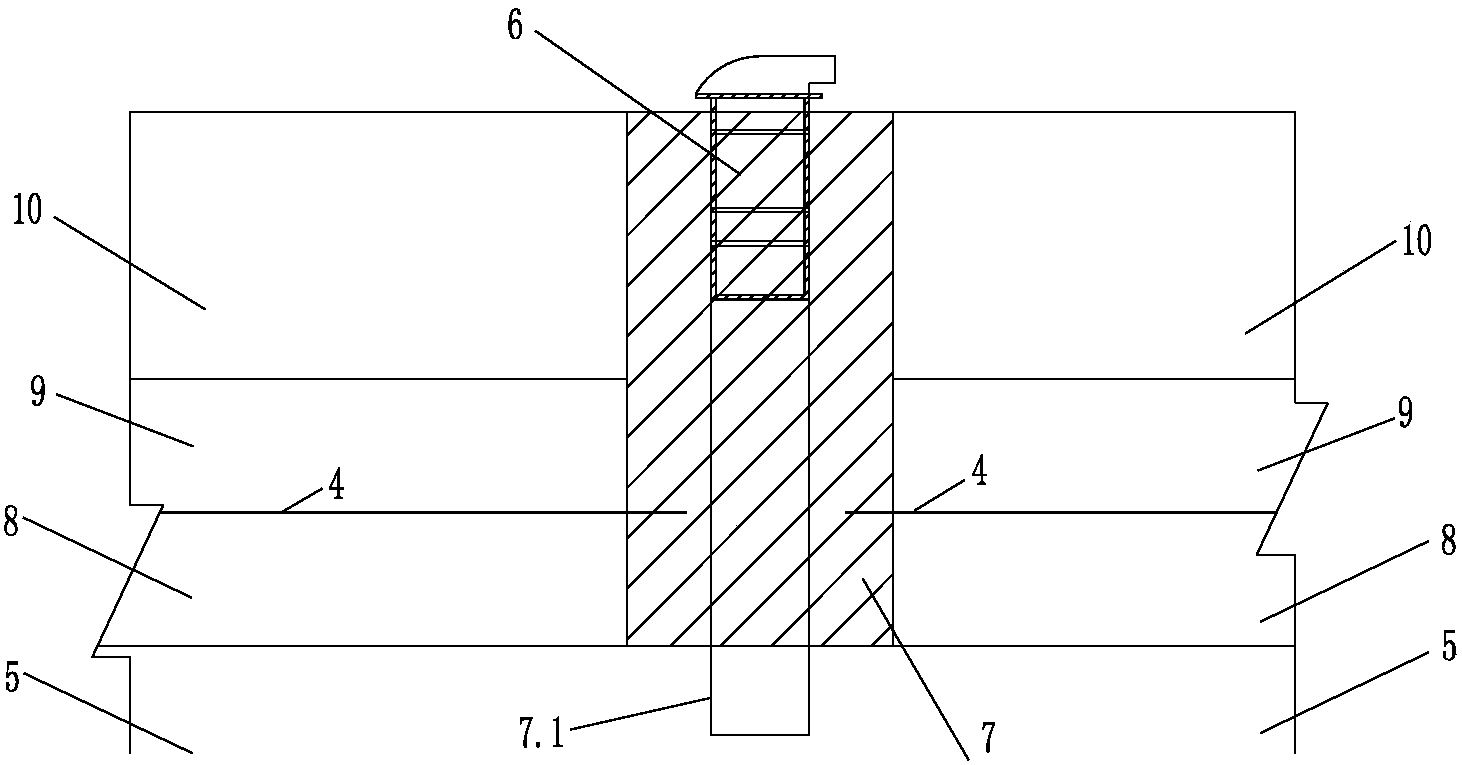

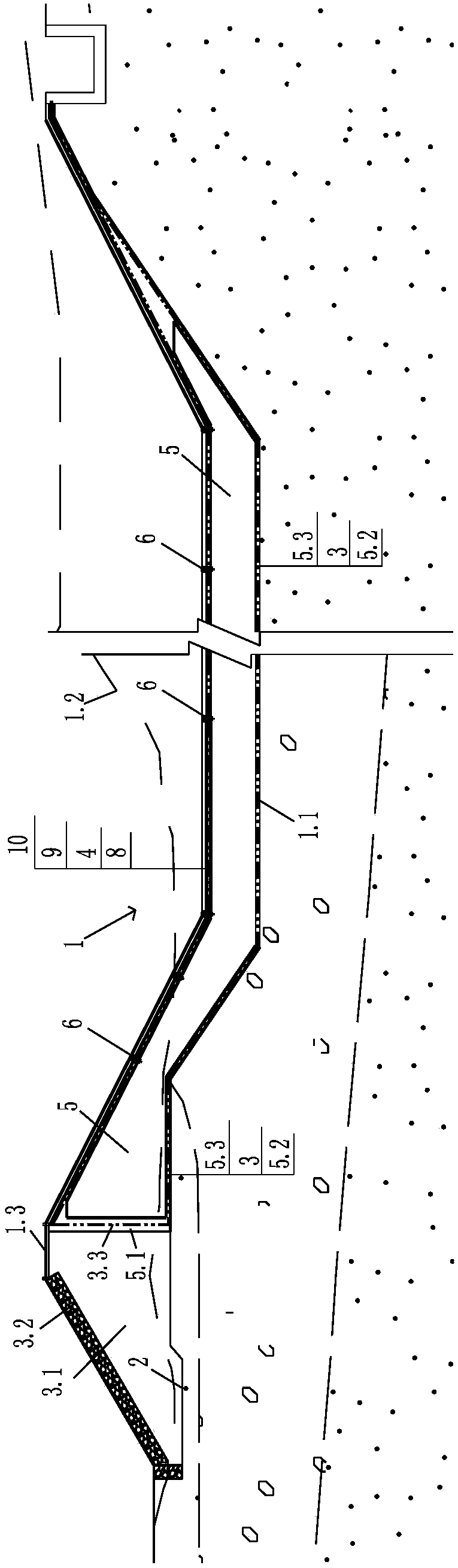

图例说明：1、调节库；1.1、库底开挖线；1.2、库盆；1.3、库堤；2、清基线；3、下层土工膜；3.1、卵砾石开挖料填筑区；3.2、铅丝石笼；3.3、延伸部；4、上层土工膜；5、卵砾石开挖料；5.1、粗砂保护层；5.2、第一粗砂垫层；5.3、第二粗砂垫层；6、逆止阀；7、混凝土基座；7.1、PVC排水管 ；8、粗砂下垫层；9、粗砂上垫层；10、干砌石。 3 发明名称：一种一步法成型排水复合土工膜的加工方法及加工设备 申请号：CN202210819909 公开号：CN115157522B 授权公告日：2023.04.04 专利权人：山东路德新材料股份有限公司 本发明涉及建筑材料技术领域，本发明提出了一种一步法成型排水复合土工膜的加工方法，包括：通过挤出机挤出塑料熔体，所述塑料熔体通过成型辊挤压后形成中间层，所述中间层在挤压成型后，所述中间层的一侧形成有横向筋条或纵向筋条；在所述中间层挤压成型后，分别在所述中间层的两侧设置上侧土工布和下侧土工布，将所述中间层、上侧土工布和下侧土工布同时输送至复合辊进行热复合成型；当所述中间层、上侧土工布和下侧土工布热复合成型后进行定长收卷。本发明的方法不仅能够有效地提高复合土工膜排水效果，并且，在加工排水型的复合土工膜时，极大地减少了加工工序，提高了制造效率，同时，还能够有效地降低制造成本。
图1 第一结构示意图

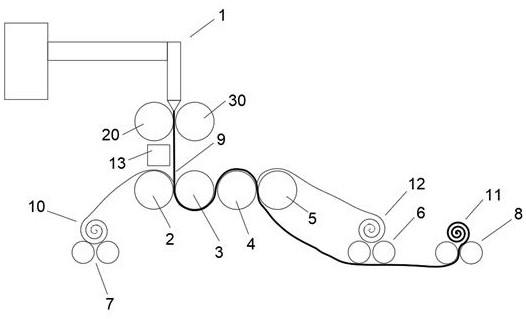

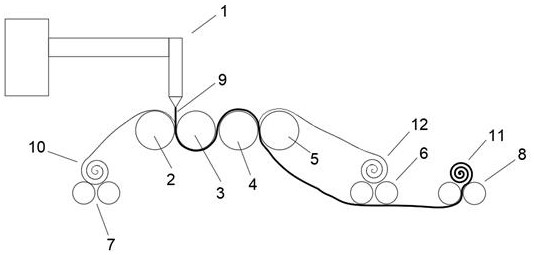

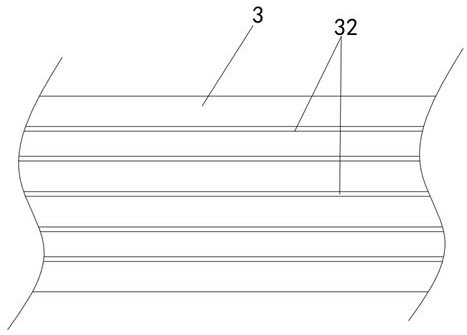

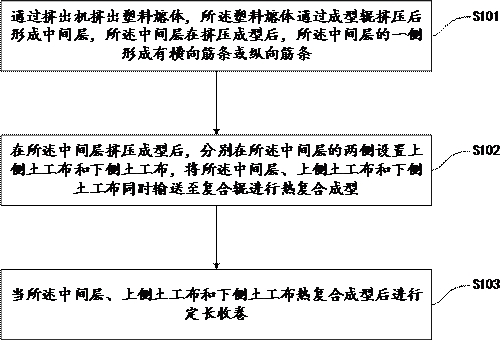

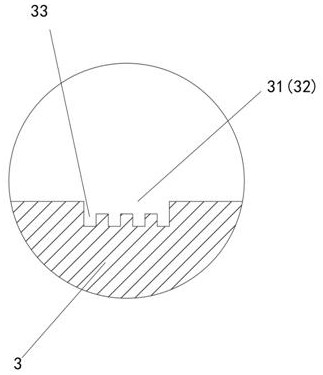

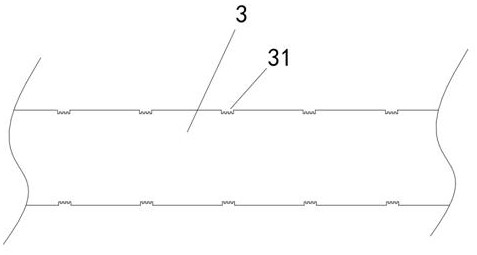

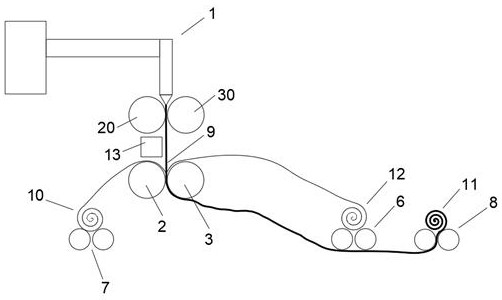

图例说明： 图2 第二成型辊中纵向凹槽的设置示意图  图3 第二成型辊中横向凹槽的设置示意图  图4 第二成型辊中纵向凹槽或横向凹槽的结构示意图  图5 第二结构示意图  图6 第三结构示意图  图7 加工方法流程图 1、挤出机；2、第一成型辊；3、第二成型辊；4、第一复合辊；5、第二复合辊；6、第二放卷机构；7、第一放卷机构；8、收卷机构；9、中间层；10、下侧土工布；12、上侧土工布；13、辅助加热装置；20、第一辅助成型辊；30、第二辅助成型辊；31、纵向凹槽；32、横向凹槽；33凹槽。
实用新型专利
1 实用新型名称：一种复合土工膜申请号：CN202223231884 公开号：CN218906506U 授权公告日：2023.04.25 专利权人：山东路德新材料股份有限公司; 泰安路德工程材料有限公司 本实用新型公布了一种复合土工膜，包括复合膜本体，所述复合膜本体顶部中心固定连接有第一土工布层，所述第一土工布层顶部中心均匀开设有多个走水槽，所述第一土工布层底部中心固定连接有防渗透层，所述防渗透层底部中心固定连接有土工膜层，所述土工膜层底部中心均匀嵌合有多个加强条，所述土工膜层底部中心嵌合有缓冲层。本实用新型通过在复合膜本体表面的第一土工布层上均匀开设有多个走水槽，可以加速复合膜本体表面水流的流动，减小复合膜本体表面的承压压力，第一土工布层底部设置的防渗透层可以加强复合膜本体的防水性能，支撑加强层可以提高复合膜本体的承压强度，进而可以提高使用寿命，提高复合膜本体的使用性能。
图1 立体结构示意图

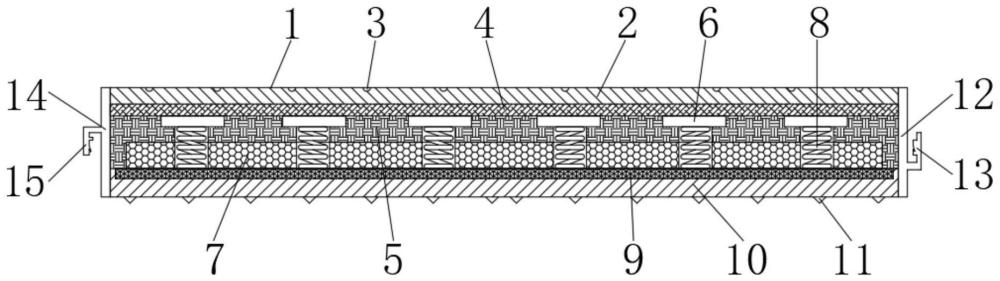

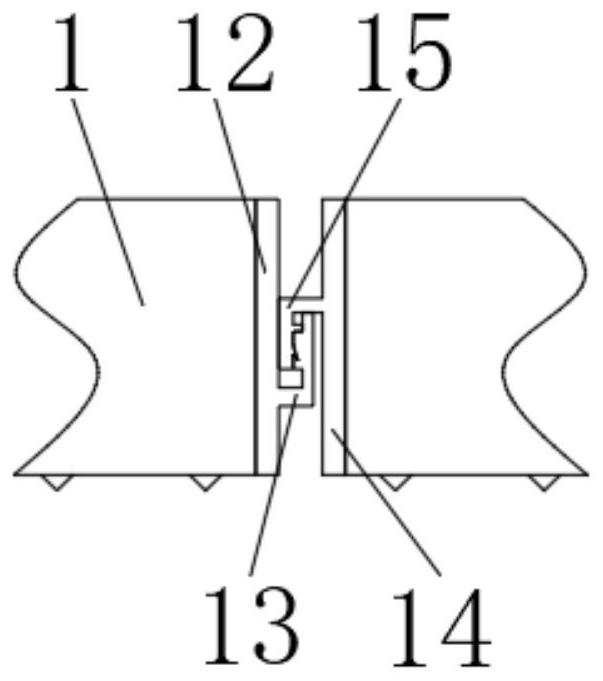

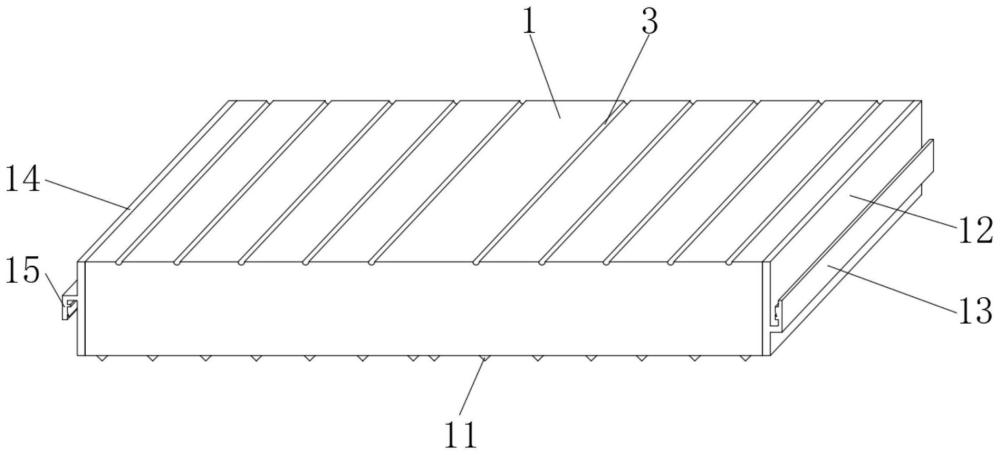

图例说明： 图2 主视剖面示意图  图3 第一卡接板和第二卡接板之间的安装示意图 1、复合膜本体；2、第一土工布层；3、走水槽；4、防渗透层；5、土工膜层；6、加强条；7、缓冲层；8、缓冲簧；9、支撑加强层；10、第二土工布层；11、摩擦条；12、第一固定板；13、第一卡接板；14、第二固定板；15、第二卡接板。 2 实用新型名称：一种单面糙面土工膜吹膜喷糙一体机组 申请号：CN202222127351 公开号：CN218876261U 授权公告日：2023.04.18 专利权人：山东莱芜新甫冠龙塑料机械有限公司 本实用新型涉及土工膜加工技术领域，尤其涉及一种单面糙面土工膜吹膜喷糙一体机组。其包括底板，所述底板上设有吹膜机，所述吹膜机的一侧设有导向机构，所述导向机构的一侧设有箱体，所述箱体内安装有导向辊，所述箱体的一侧开设有进口，所述进口内设有限制辊，所述箱体的另一侧设有出口，所述出口的底部设有支撑辊，所述出口的顶部设有电动推杆，所述电动推杆的伸长端固定连接有安装板，所述安装板底部设有连接板，所述连接板上设有压辊，所述箱体的内腔顶部安装有分流管一，所述分流管一的底部连接有多个喷料管，所述箱体的内腔顶部还设有空气预热器。本实用新型能够加快物料的喷出速度，防止物料粘结，提高了喷糙效果。

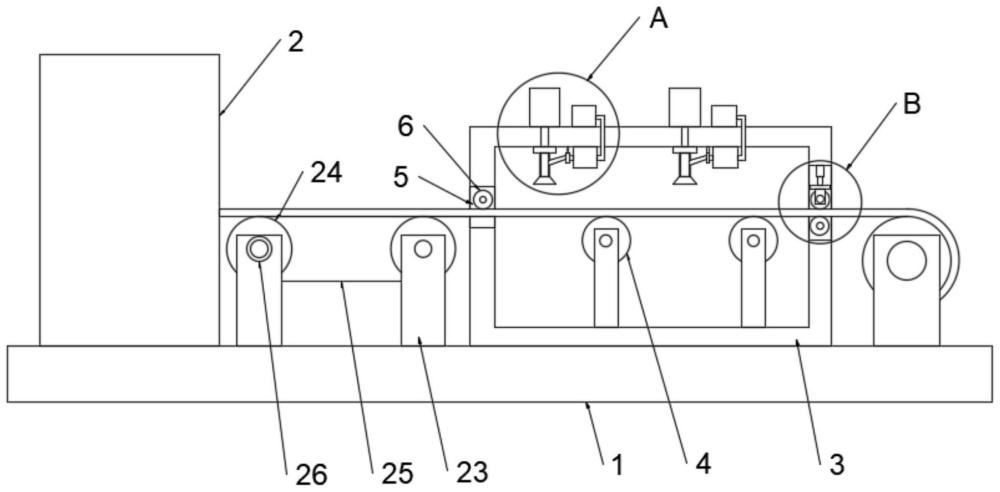

图1 结构示意图

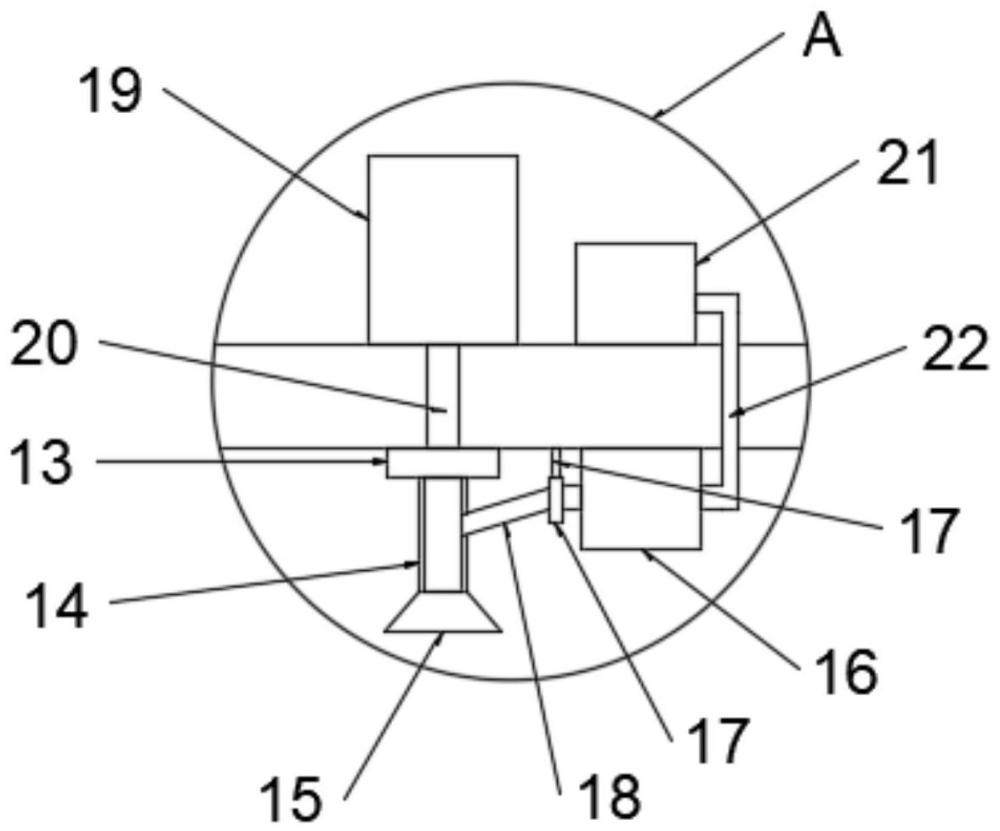

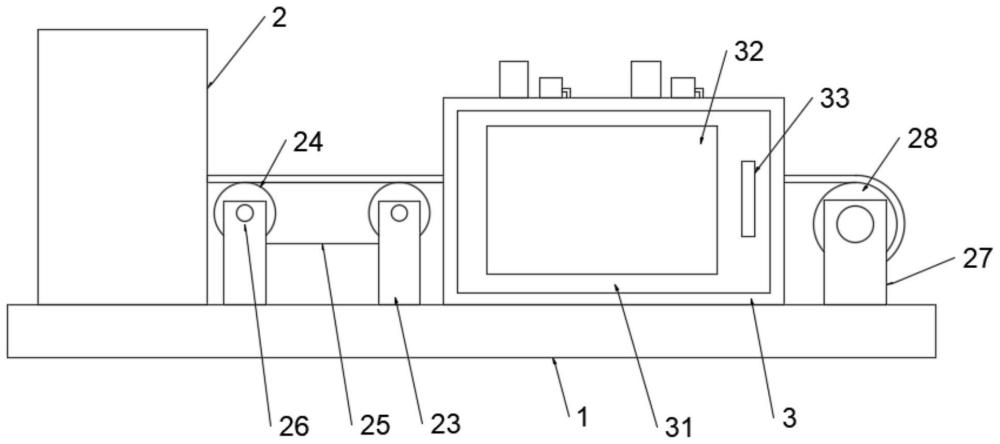

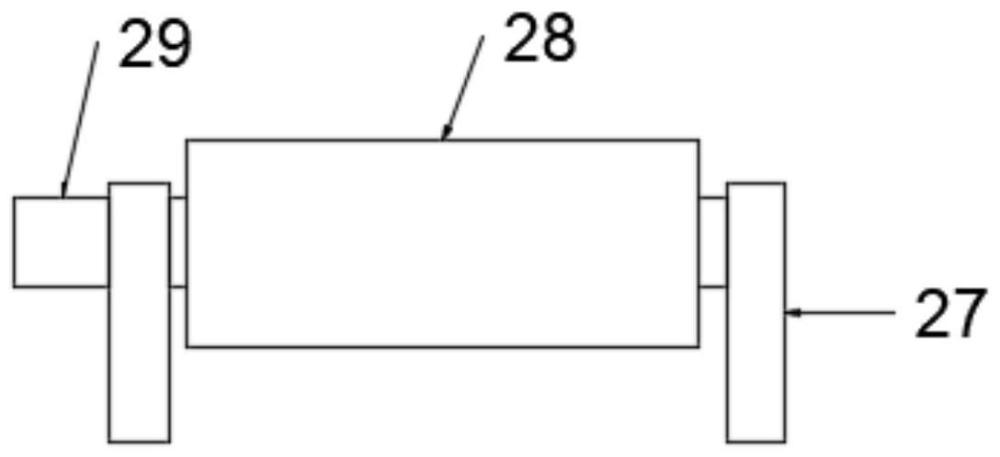

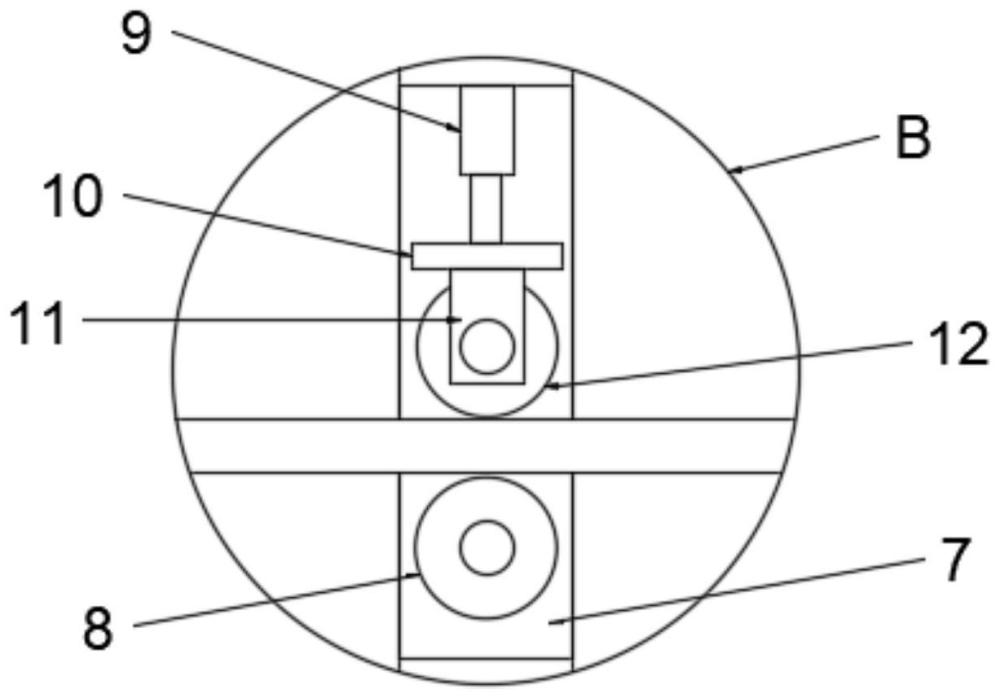

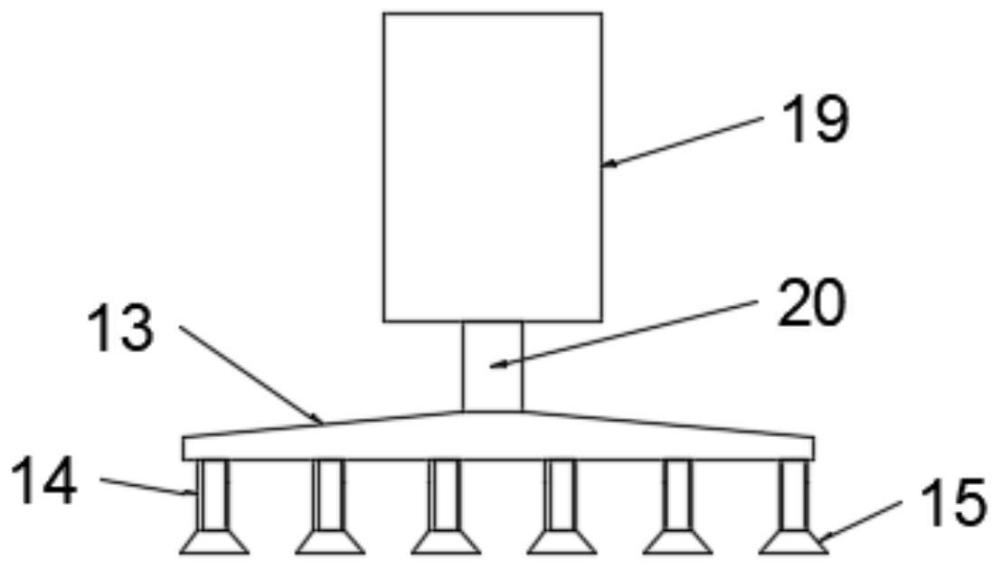

图例说明： 图2 结构示意图  图3 分流管一和喷料管连接示意图  图4 分流管二示意图  图5 收卷机构结构示意图  图6 图1中A处放大图  图7 图1中B处放大图 1、底板；2、吹膜机；3、箱体；4、导向辊；5、进口；6、限制辊；7、出口；8、支撑辊；9、电动推杆；10、安装板；11、连接板；12、压辊；13、分流管一；14、喷料管；15、喷嘴；16、空气预热器；17、分流管二；18、出风管一；19、挤出机；20、出料管；21、空气压缩机；22、出风管二；23、安装架；24、皮带辊；25、传送带；26、电机一；27、立板；28、收卷辊；29、电机二；30、安装杆；31、箱门；32、透明观察窗；33、把手。 3 实用新型名称：一种地埋式防渗景观鱼池 申请号：CN202222681753 公开号：CN218869113U 授权公告日：2023.04.18 专利权人：长沙建益新材料有限公司 本实用新型公开了一种地埋式防渗景观鱼池，包括：主池，内设有容水腔，容水腔池壁包括由外而内依次设置的基础层、地下水导流层、混凝土层，地下水导流层与混凝土层之间由外而内依次设有第一土工布、土工膜、第二土工布。本实用新型通过在主池的池壁结构中设置第一土工布、土工膜、第二土工布，形成“两布一膜”的防渗改良，土工膜位于第一土工布和第二土工布之间，能起防止地下水渗入以及主池内水漏出的作用，第一土工布和第二土工布则能起隔绝保护作用，从而使得主池不容易发生渗漏而影响主池内水质以及生态平衡。

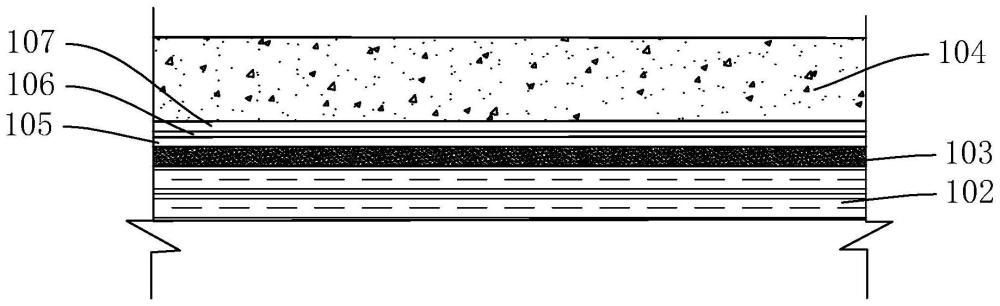

图1 主池的池壁的结构示意图

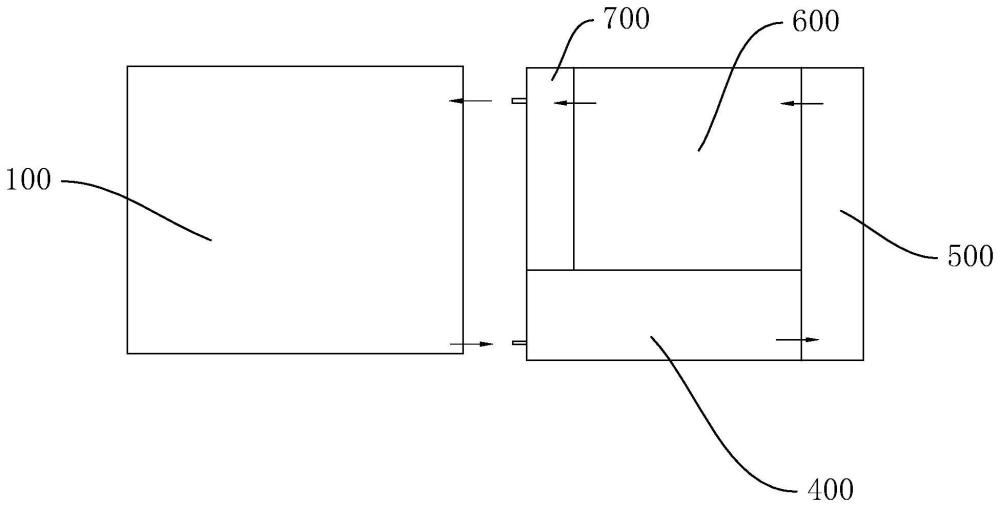

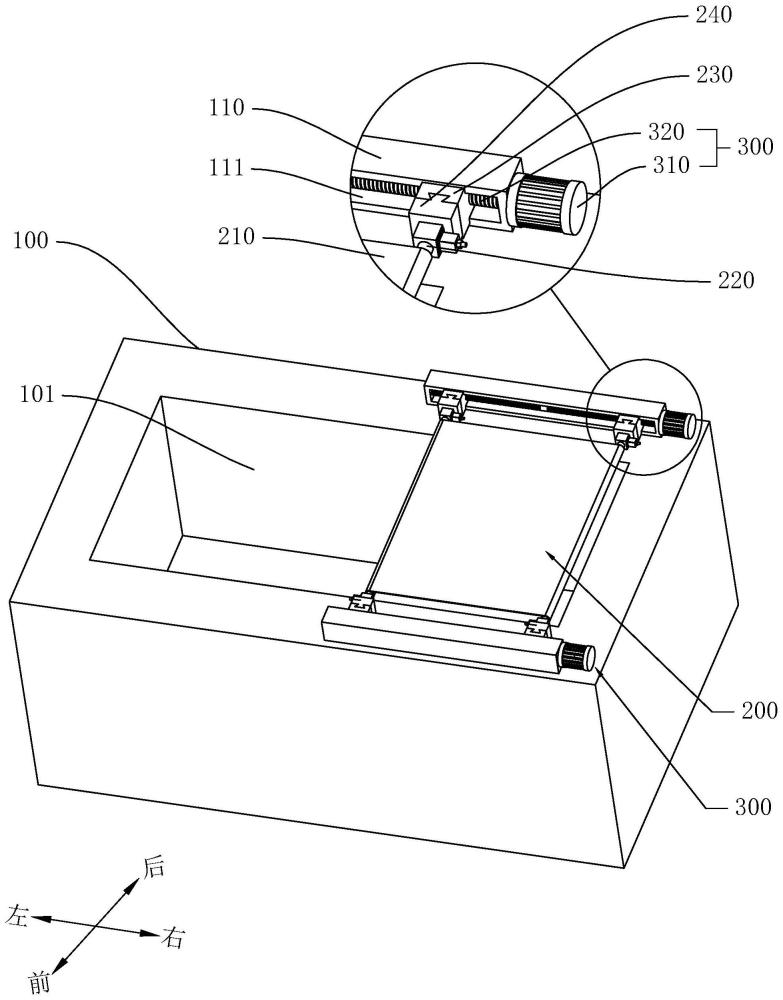

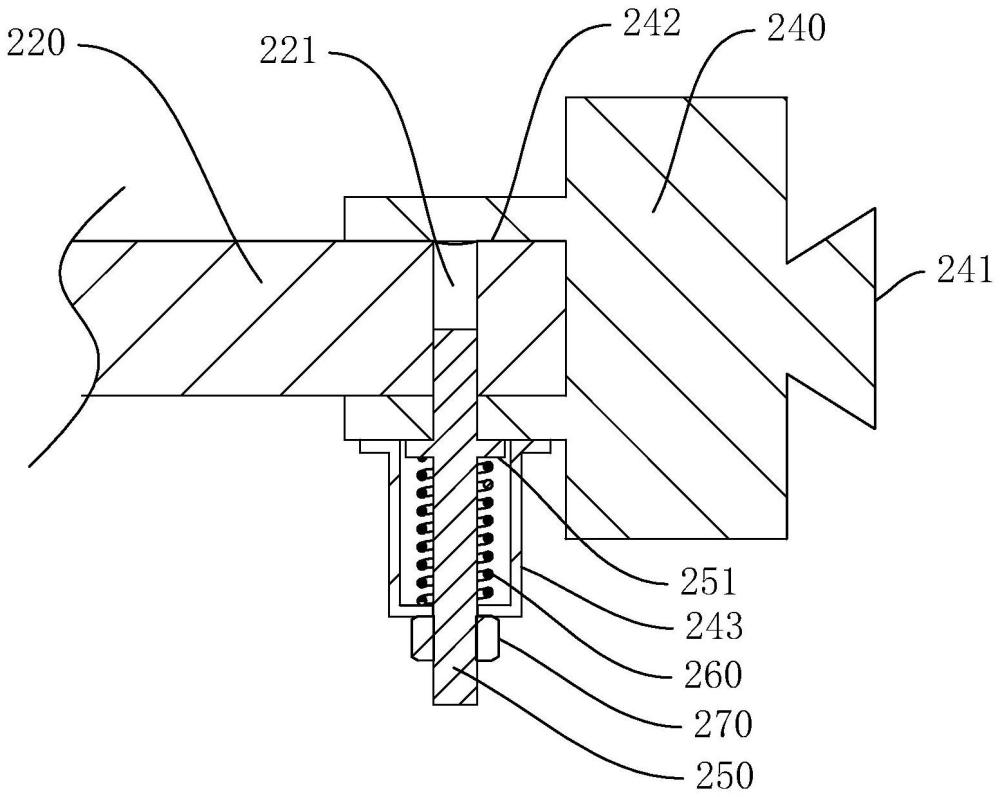

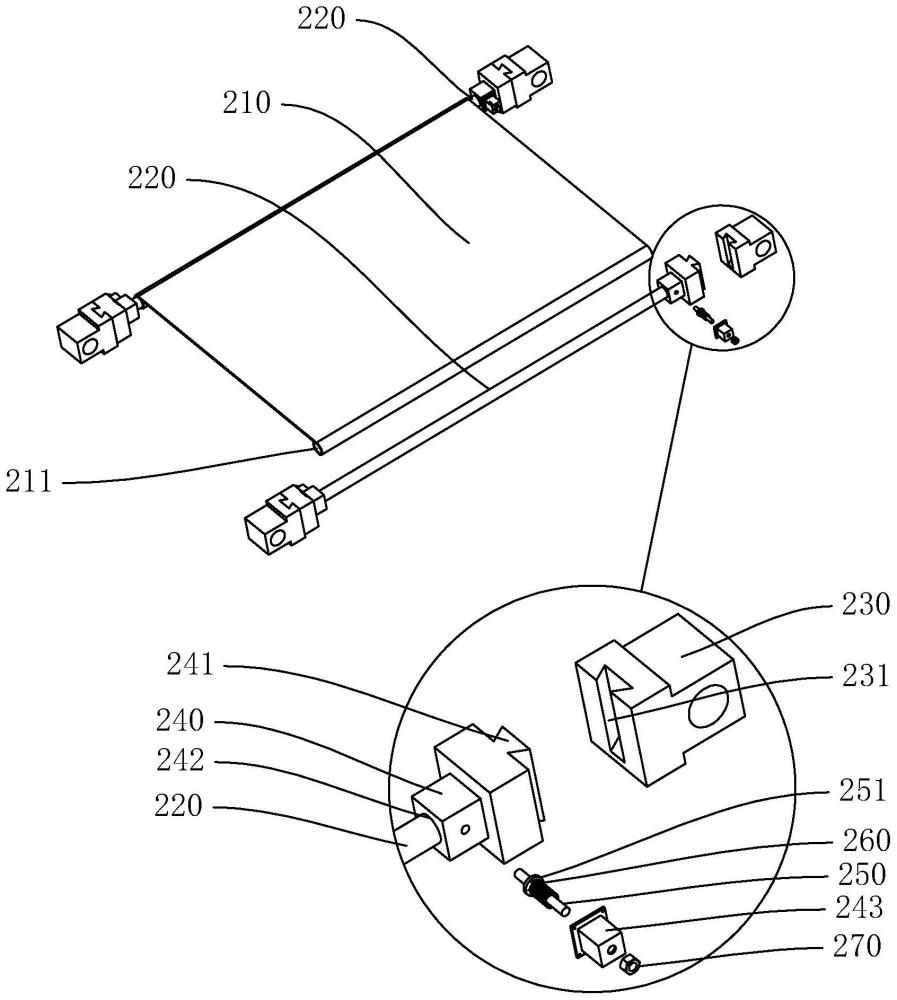

图例说明： 图2 主池的结构示意图  图3 遮阳结构与连接座、传动座的安装状态分解示意图  图4 连接杆与连接座的安装结构示意图  图5 主池于净化系统中的示意图 100、主池；101、容水腔；102、基础层；103、地下水导流层；104、混凝土层；105、第一土工布；106、土工膜；107、第二土工布；110、安装架；111、导向槽；200、遮阳结构；210、遮阳布；211、通道；220、连接杆；221、插孔；230、传动座；231、楔形槽；240、连接座；241、楔形块；242、盲孔；243、防护罩；250、插杆；251、挡环；260、弹簧；270、限位螺母；300、驱动装置；310、电机；320、丝杆；400、沉淀池；500、微滤池；600、生化池；700、清水池。 4 实用新型名称：一种双色土工膜生产用的转运装置 申请号：CN202222270932 公开号：CN218839518U 授权公告日：2023.04.11 专利权人：山东金驰华易工程材料有限公司 本实用新型涉及土工膜技术领域，尤其涉及一种双色土工膜生产用的转运装置。其技术方案包括：底座、固定装置和推板，所述底座上表面左端开设有矩形槽口二，矩形槽口二内纵向等距安装有一排传动辊，底座上表面位于矩形槽口二两侧横向对称安装有两个侧挡板，两个侧挡板上中间横向开设有矩形槽口一，两个侧挡板外侧位于矩形槽口一两侧对称安装有两个固定板，两个侧挡板右侧固定板上均安装有平移电机，两个平移电机输出轴贯穿固定板通过法兰连接有丝杆转轴，所述推板两端中间对称安装有两个固定块，两个固定块与两个丝杆转轴螺旋连接。本实用新型具有固定和自动卸料功能，有效避免转运过程中土工膜卷掉落问题，减轻了工人的劳动量，提高了转运效率。

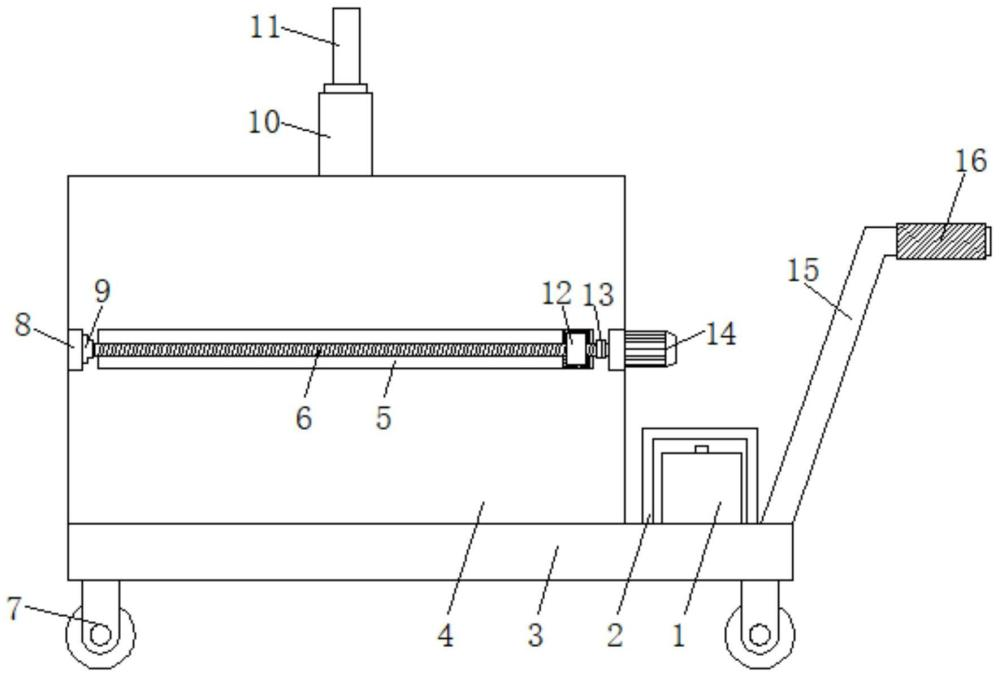

图1 结构示意图

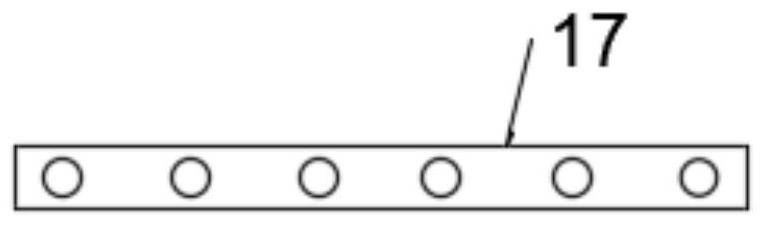

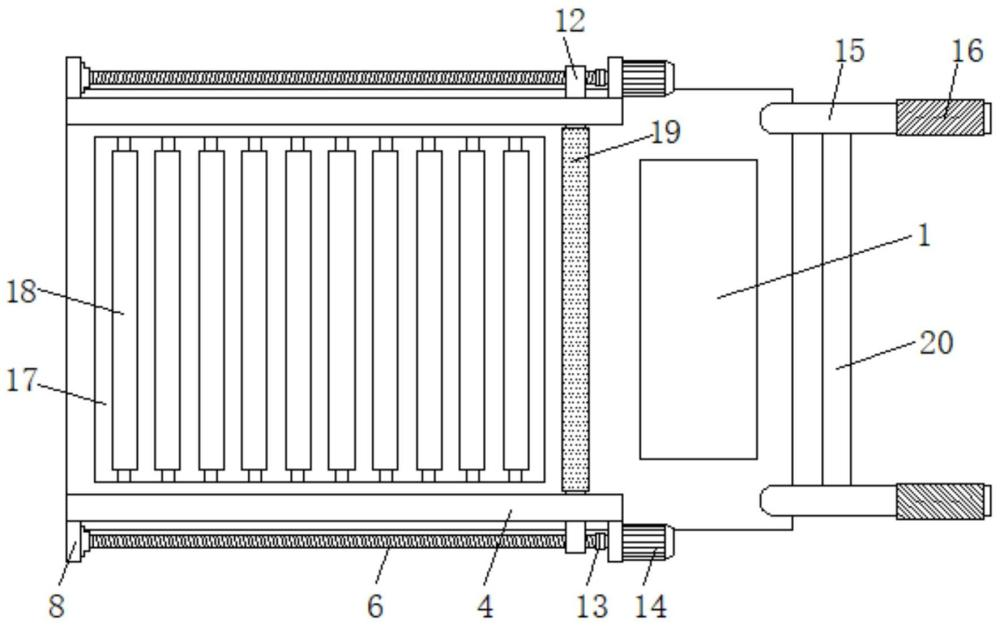

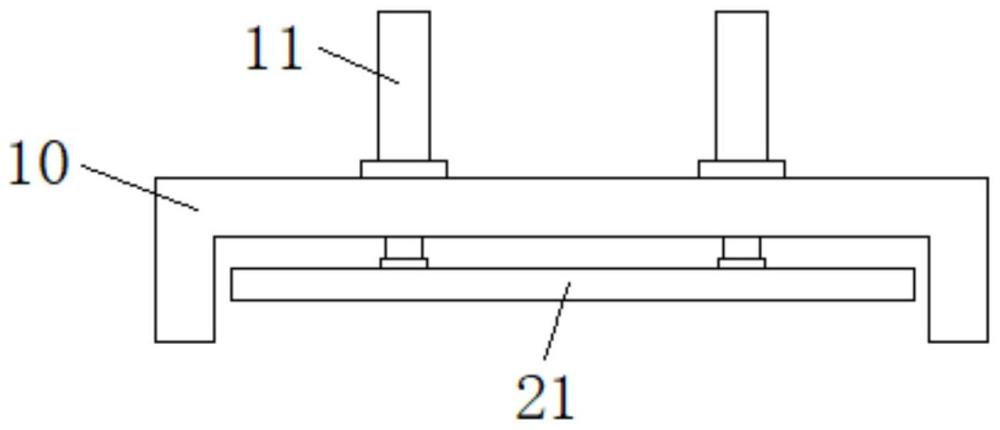

图例说明： 图2 俯视图  图3 固定装置示意图 1、蓄电池；2、防护罩；3、底座；4、侧挡板；5、矩形槽口一；6、丝杆转轴；7、支撑轮；8、固定板；9、轴承座；10、U形架；11、电动伸缩杆；12、固定块；13、法兰；14、平移电机；15、推拉扶手；16、橡胶套；17、矩形槽口二；18、传动辊；19、推板；20、加固杆；21、压杆。 5 实用新型名称：一种应用于刚性水池的复合人工黏土毯防渗结构 申请号：CN202222597591 公开号：CN218843906U 授权公告日：2023.04.11 专利权人：上海胜义环境科技有限公司 本实用新型公开了一种应用于刚性水池的复合人工黏土毯防渗结构，防渗结构包括复合人工黏土毯层和高分子聚合矿物质防渗填料层；复合人工黏土毯层是由高分子聚合矿物质防渗卷材层和加筋土工膜层叠加组成，高分子聚合矿物质防渗卷材层位于加筋土工膜层的下方，相邻加筋土工膜层的连接处以密封的方式焊接，相邻高分子聚合矿物质防渗卷材层通过膨胀钉固定连接，刚性水池的直角处填设有高分子聚合矿物质防渗填料层；本实用新型提供的复合人工黏土毯防渗结构能够适用于刚性水池，可降低防渗成本，实施方便并且环境保障度高、防渗效果好的防渗结构且防渗结构具有优异的防渗性能、抗穿刺性能，且耐酸耐碱，施工方便，工期短。

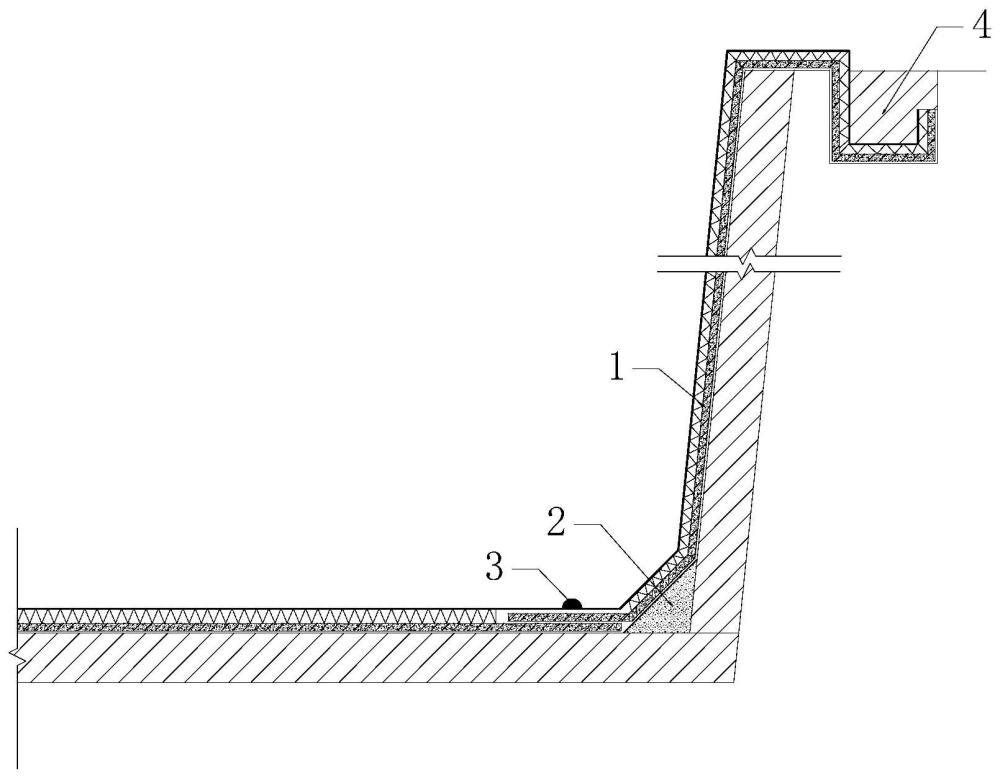

图1 防渗结构用于刚性水池防渗的剖面结构示意图

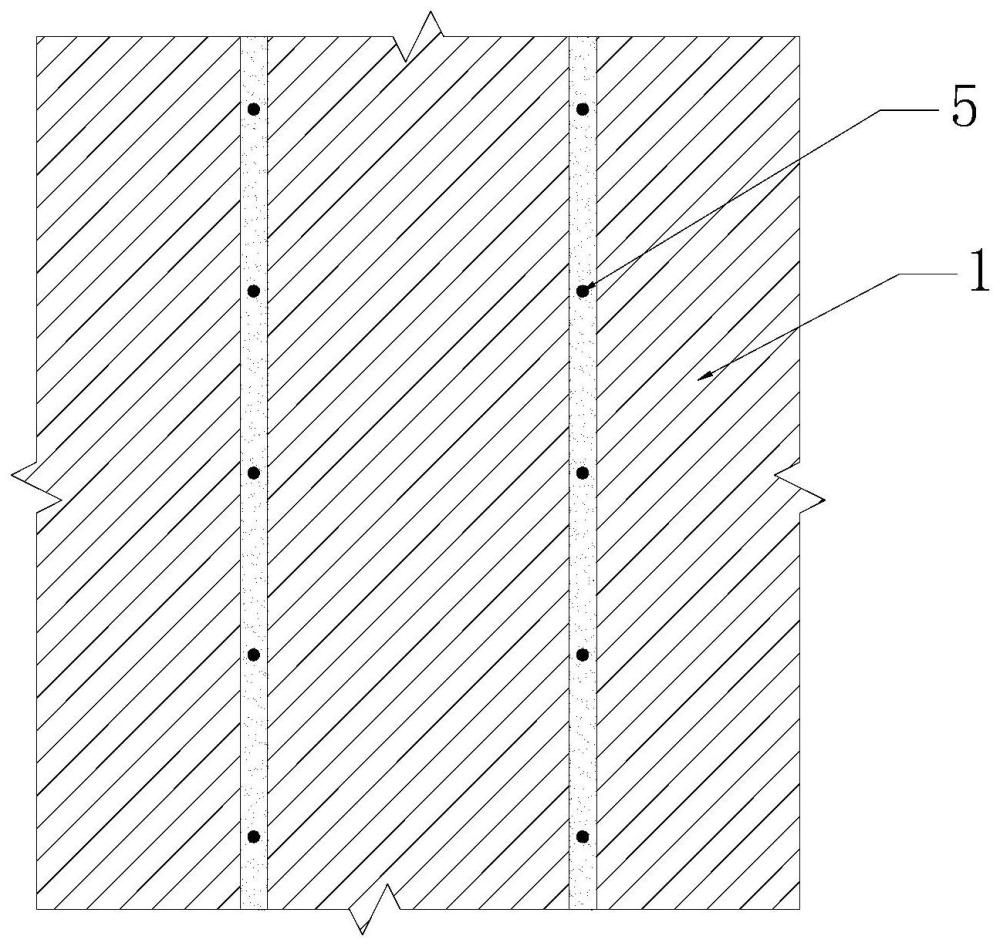

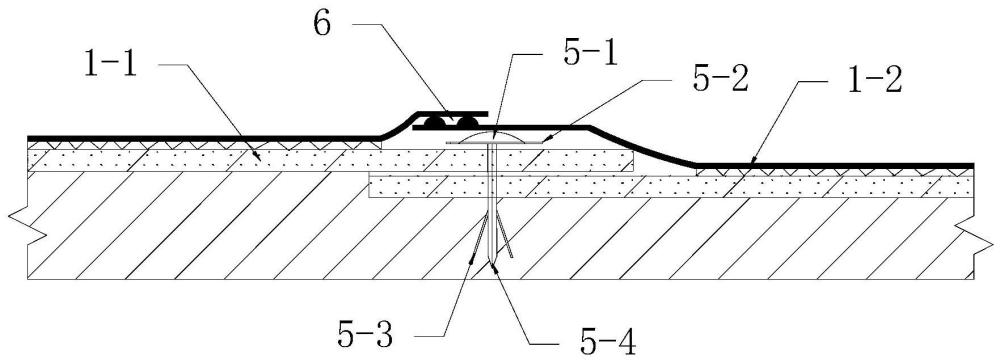

图例说明： 图2 复合人工黏土毯层搭接结构示意图  图3 搭接点结构示意图 1、复合人工黏土毯层；101、高分子聚合矿物质防渗卷材层；102、加筋土工膜层；2、高分子聚合矿物质防渗填料层；3、焊缝；4、锚固沟；5、膨胀钉；501、钉帽；502、垫片；503、膨胀管；504、螺杆。 6 实用新型名称：一种针对土工膜加工用截断设备 申请号：CN202222503703 公开号：CN218809452U 授权公告日：2023.04.07 专利权人：德州耀华土工材料有限公司 本实用新型涉及土工膜截断技术领域，具体为一种针对土工膜加工用截断设备，压紧装置包括四个支撑板，四个支撑板每两个为一组对称分布在支架板的侧面，两个支撑板之间固定安装有下夹板，支撑板的表面固定安装有滑杆，滑杆的表面滑动连接有滑环，滑环的侧壁固定安装有连接杆，连接杆远离滑环的一端固定安装有上夹板，滑杆远离支撑板的一端表面固定安装有限位板，限位板和滑环之间固定安装有第一弹簧，两个上夹板之间固定安装有拉杆。本实用新型，解决现有的土工膜加工用截断设备在对土工膜卷进行切割时，土工膜受到切割刀的压力，容易造成土工膜的移位，无法保证截面的平整性，从而导致土工膜裁切精准度较低的问题。

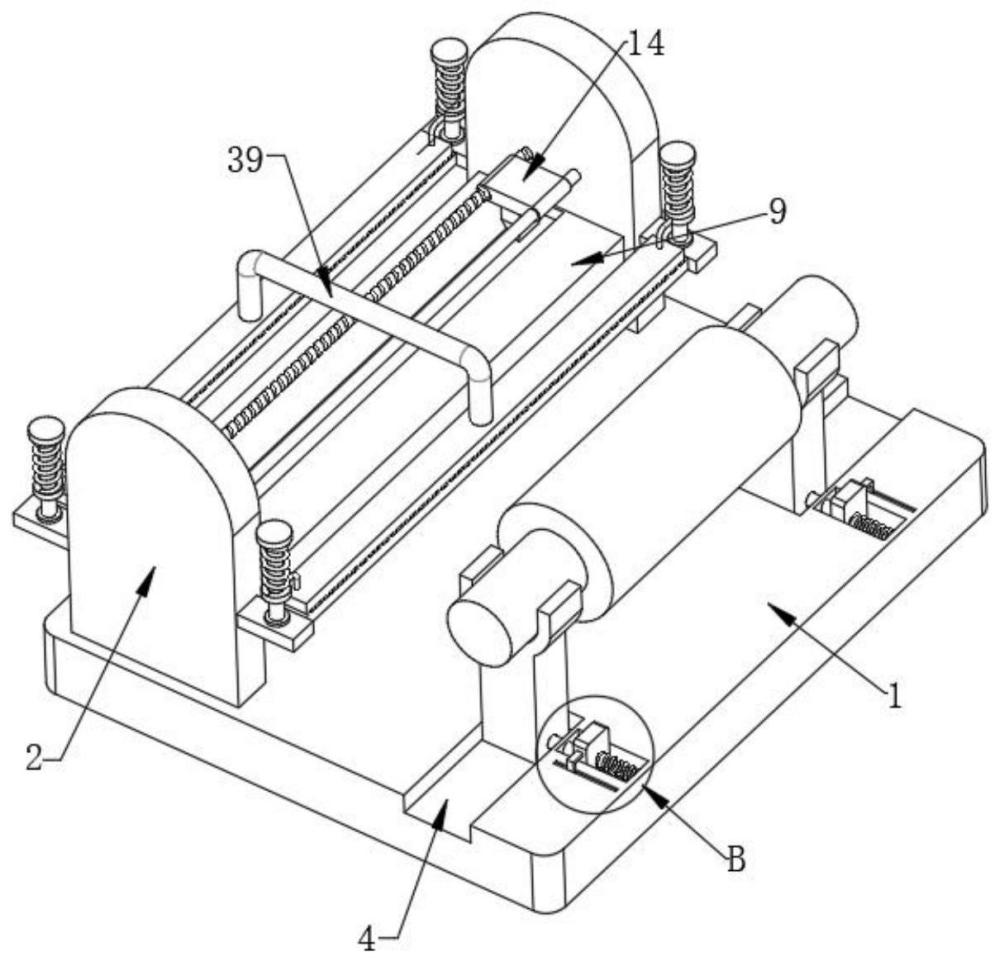

图1 立体结构示意图

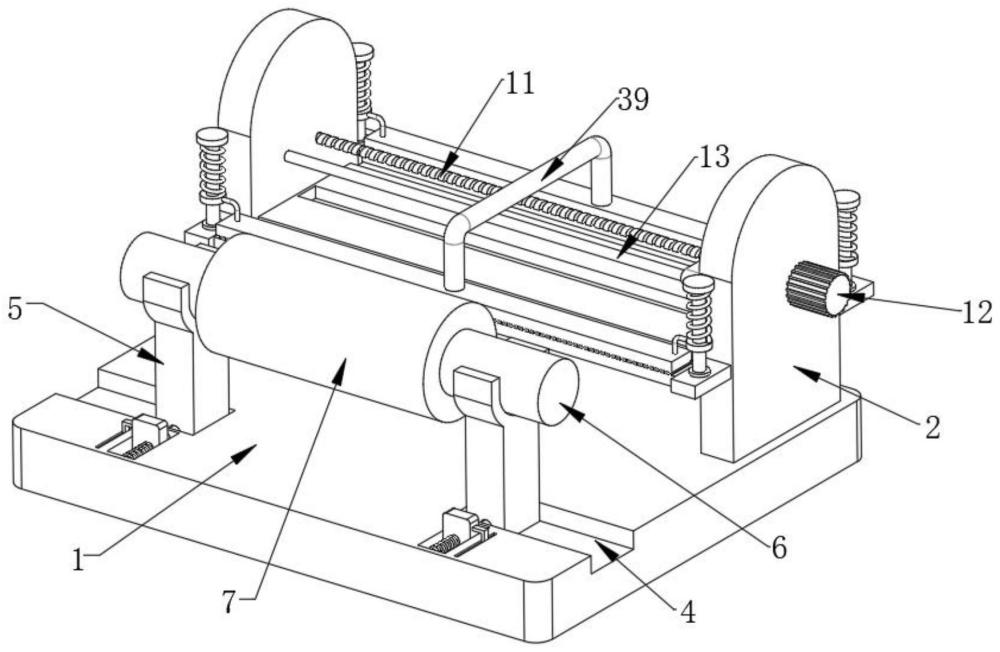

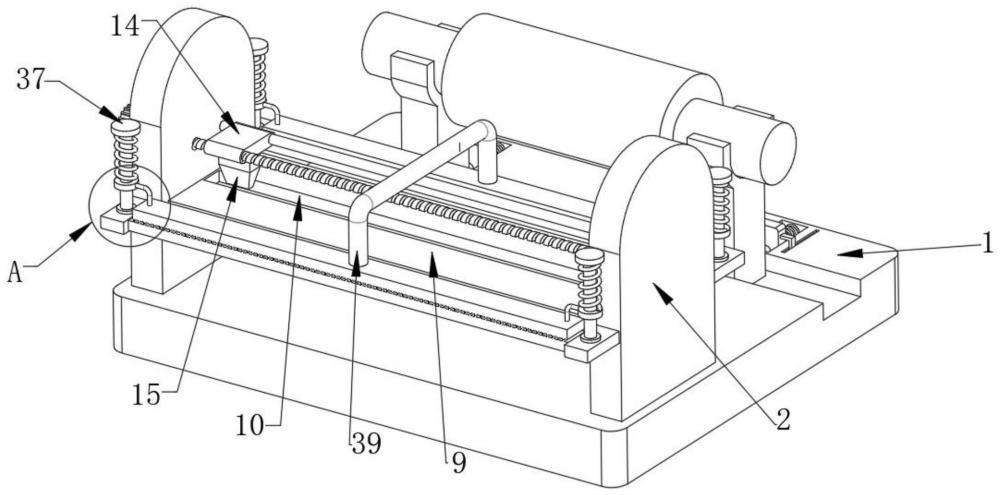

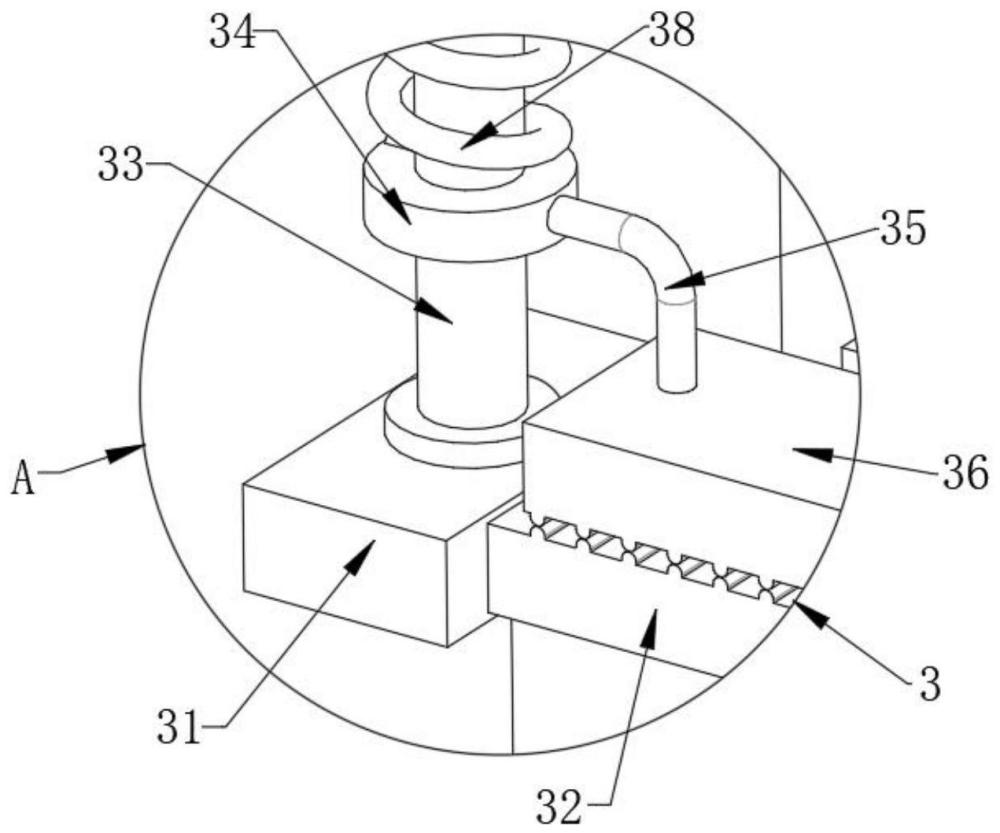

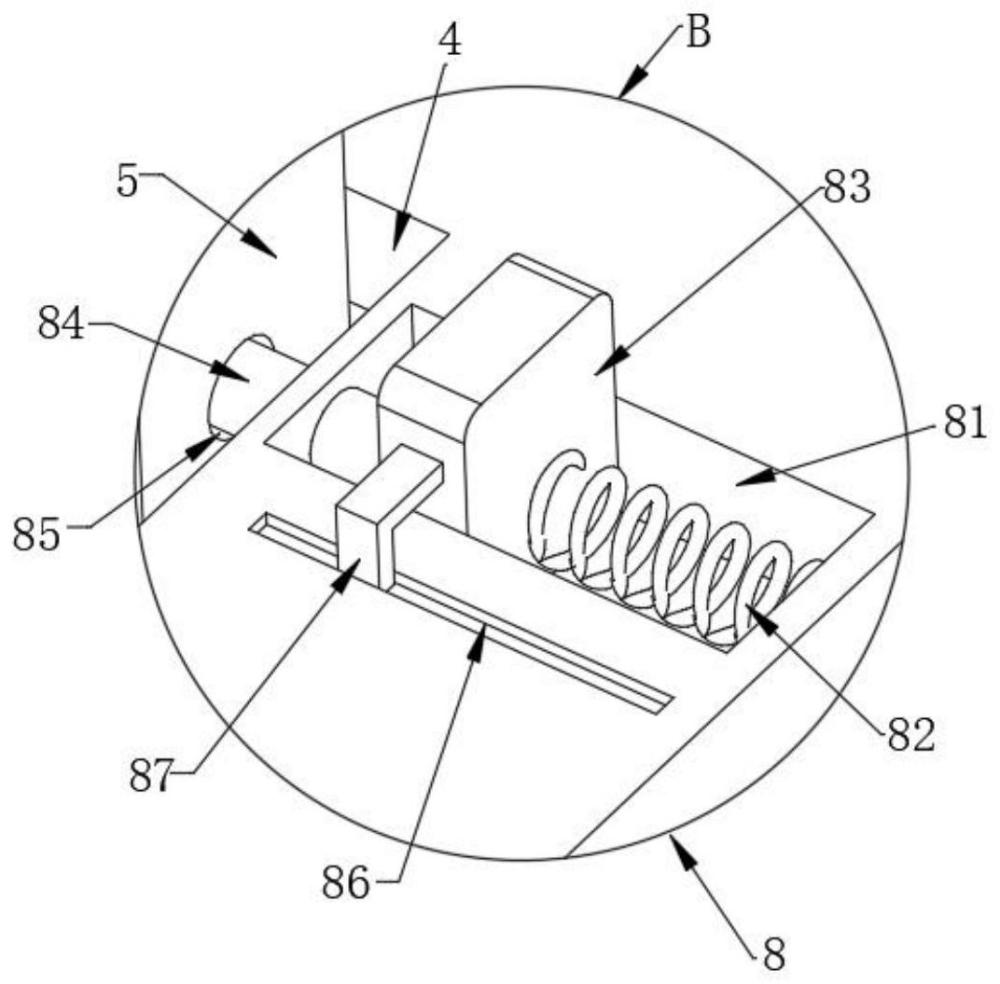

图例说明： 图2 右视结构示意图  图3 左视结构示意图  图4 图1中A处的结构示意图  图5 图3中B处的结构示意图 1、底座；2、支架板；3、压紧装置；31、支撑板；32、下夹板；33、滑杆；34、滑环；35、连接杆；36、上夹板；37、限位板；38、第一弹簧；39、拉杆；4、滑槽；5、U型撑架；6、辊筒；7、土工膜本体；8、固定装置；81、凹槽；82、第二弹簧；83、滑块；84、插杆；85、插孔；86、条形槽；87、位移板；9、横板；10、切割槽；11、螺纹杆；12、电机；13、横杆；14、移动座；15、切割刀。
