| 为适应工程对土工格室性能的需求，拓展土工格室的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格室技术推广与应用，增进技术人员对土工格室产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年4月份协会会员单位授权的土工格室相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
实用新型专利
1 实用新型名称： 高强度焊接塑料土工格室申请号：CN202223183556 公开号：CN218911467U 授权公告日：2023.04.25 专利权人：山东路源工程材料有限公司 本实用新型涉及土工格室的技术领域，特别是涉及高强度焊接塑料土工格室，其能够使土工格室展开更加便捷，铺设起来更加容易，在展开时能够有效防止片材之间出现脱离的情况，避免影响整体的使用效果；包括多组高密度聚乙烯片材，多组高密度聚乙烯片材之间通过超声波针式焊接固定，其特征在于，还包括右拉板、左拉板、多组上连接板和多组下连接板、多组拉杆、多组底板、多组顶板和四组固定螺栓，右拉板和左拉板的顶端和底端均设有T型滑槽，多组底板上均连接设有两组防脱杆，并且每两组防脱杆左右对称的分布在多组高密度聚乙烯片材的每个焊接处，右拉板和左拉板的外侧均固定设有两组固定板，四组固定螺栓分别螺装在四组固定板上。

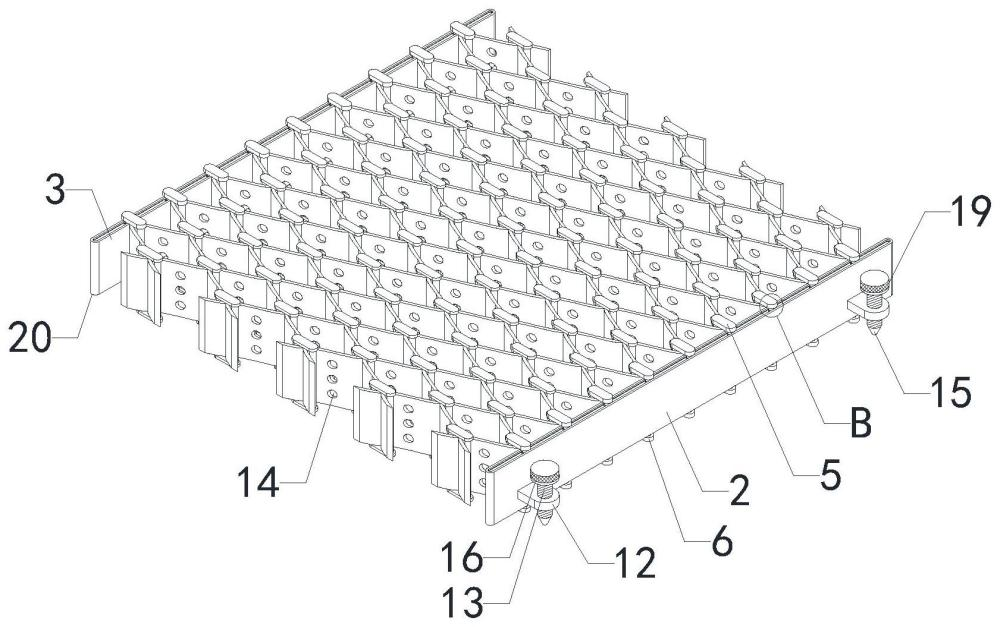

图1 轴测结构示意图

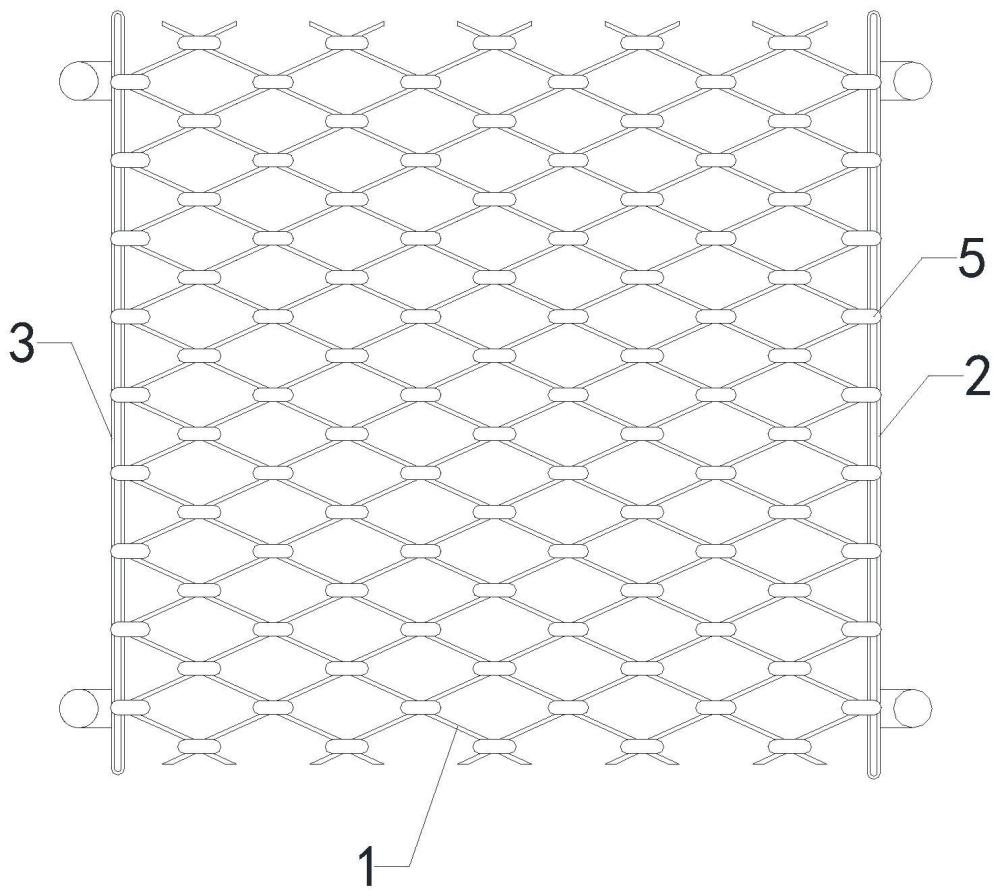

图2 上侧示意图

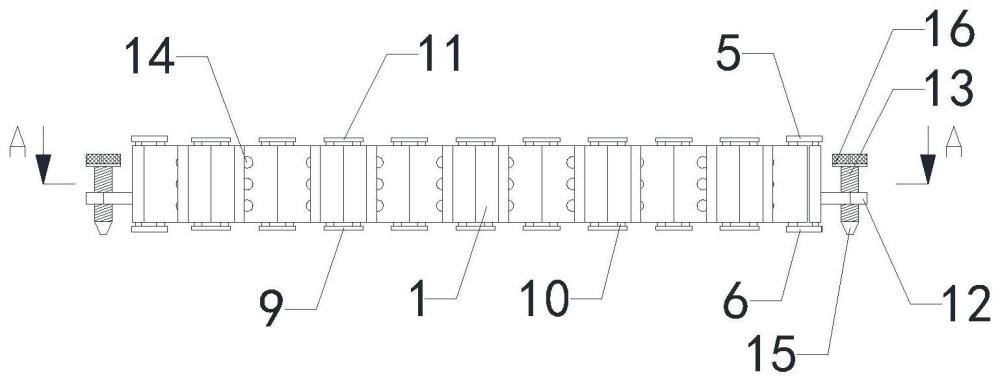

图3 前侧示意图

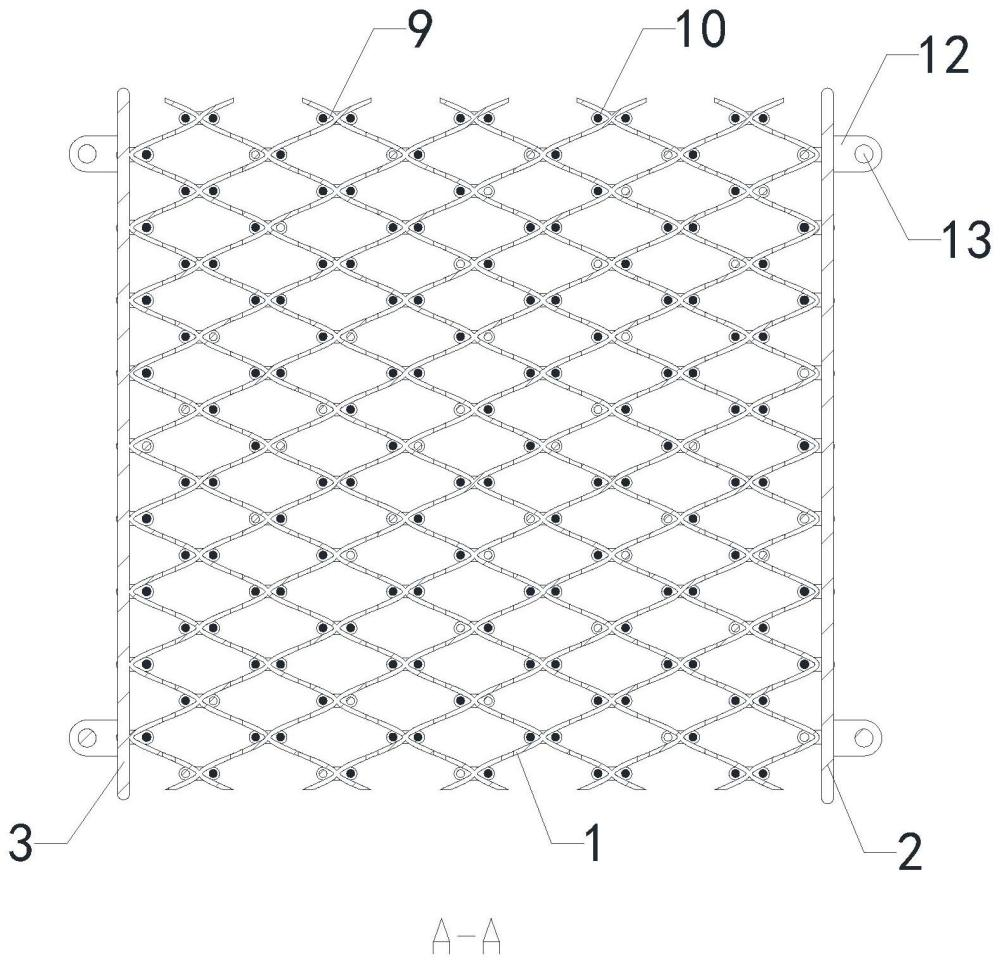

图4 A-A剖面结构示意图

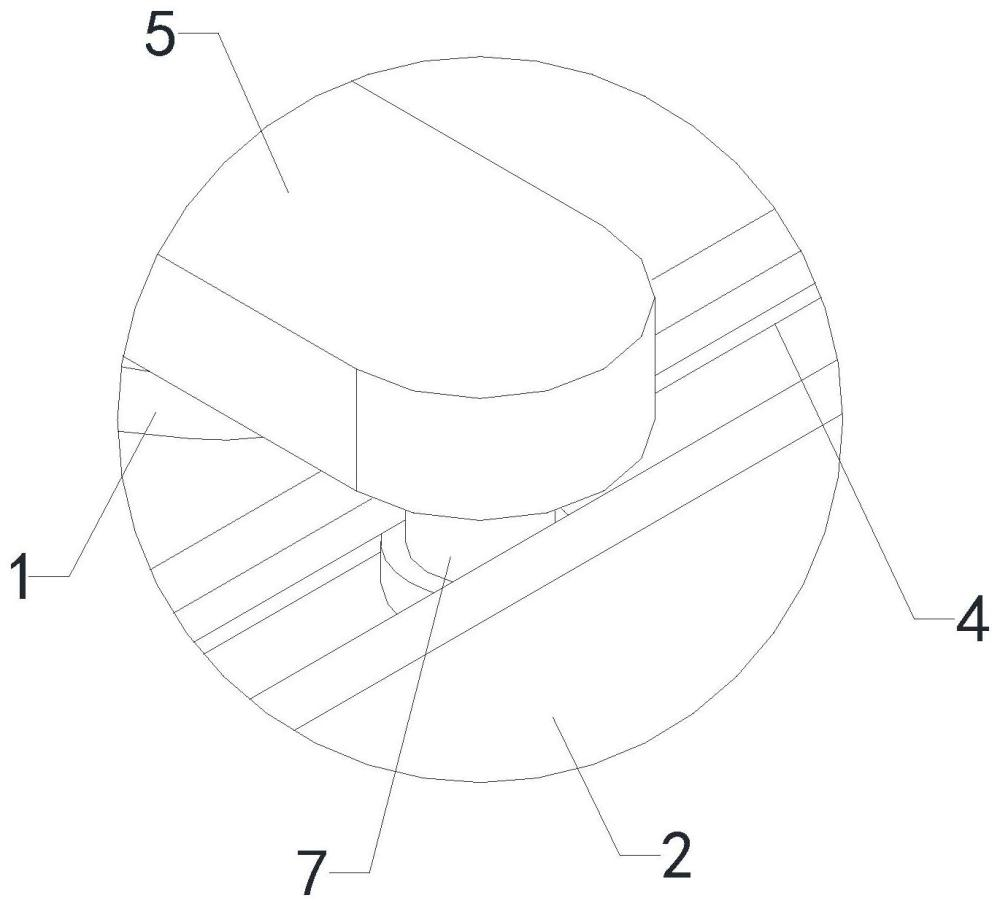

图5 B处局部放大结构示意图

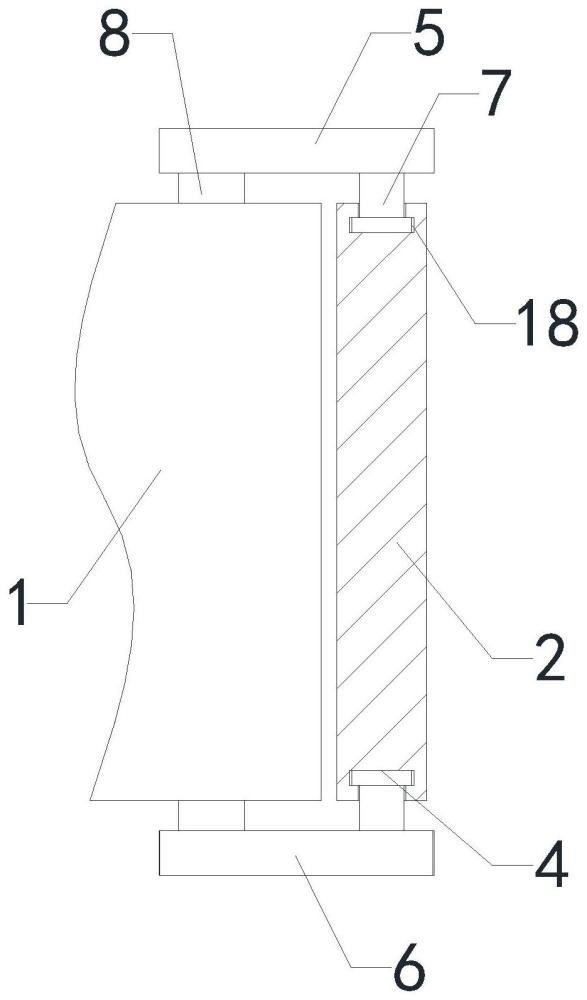

图6 上连接板和下连接板与右拉板配合的前侧局部剖面结构示意图

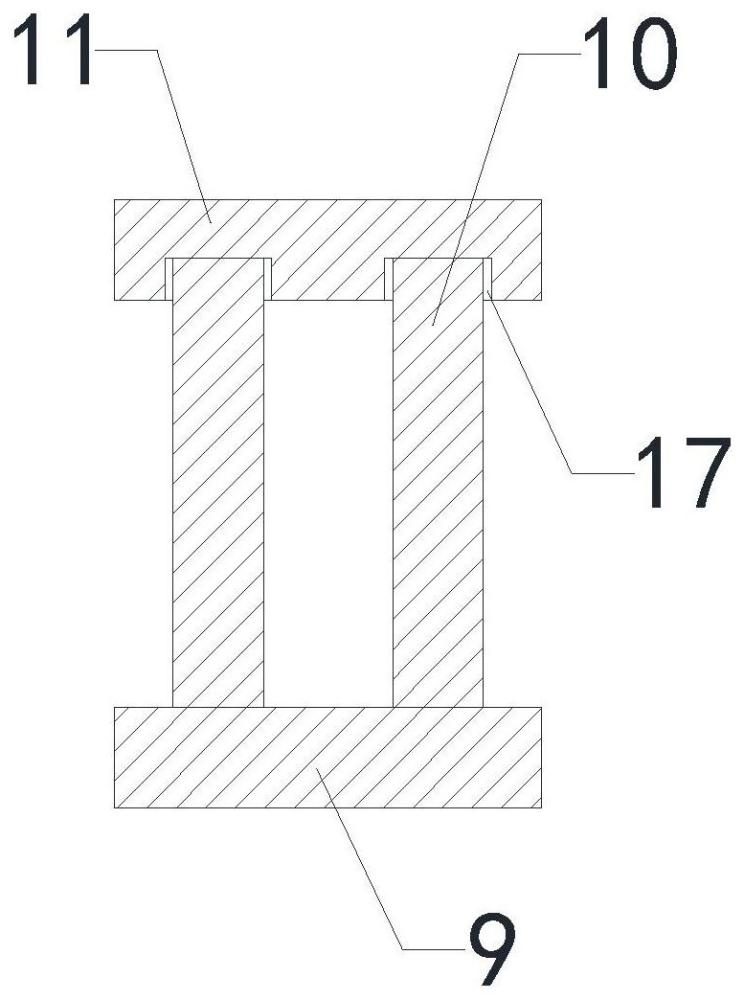

图7是 防脱杆与顶板和底板之间连接的剖面结构示意图
图例说明：1、高密度聚乙烯片材；2、右拉板；3、左拉板；4、T型滑槽；5、上连接板；6、下连接板；7、滑块；8、拉杆；9、底板；10、防脱杆；11、顶板；12、固定板；13、固定螺栓；14、通流孔；15、锥头；16、紧固垫；17、紧固圈；18、滑垫；19、防滑纹；20、圆弧边。
------摘录自“国家知识产权局网站”
