| 为适应工程对土工网性能的需求，拓展土工网的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工网技术推广与应用，增进技术人员对土工网产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年3月份协会会员单位授权的土工网相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
实用新型专利
1 实用新型名称：一种护栏和绿化架一体化的挡土墙绿化系统申请号：CN202222755315 公开号：CN218897676U 授权公告日：2023.04.25 专利权人：华南理工大学 本实用新型提出了一种护栏和绿化架一体化的挡土墙绿化系统，包括固定在挡土墙上的护栏绿化框体，挡土墙表面设置有立地条件处理层，立地条件处理层包括依次铺设在挡土墙结构层的找平层和绿色防水涂料层，所述护栏绿化框体包括竖直面框体、坡面框体和位于竖直面框体、坡面框体之间的支撑框体。本实用新型将护栏和绿化架一体化设置，大大减少杆件的使用数量，节约成本、缩短施工周期；双面安装三维土工网供攀缘植物生长，在挡土墙两侧美化城市面貌；绿化系统效果考虑植物生长周期，在框体上竖直分段安装可拆卸种植箱、用于临时增加绿化。框体和挡土墙结构采用绿色防水涂料涂覆，与植被颜色相似，融入城市景观；植物依靠自然降水灌溉、养护简单。

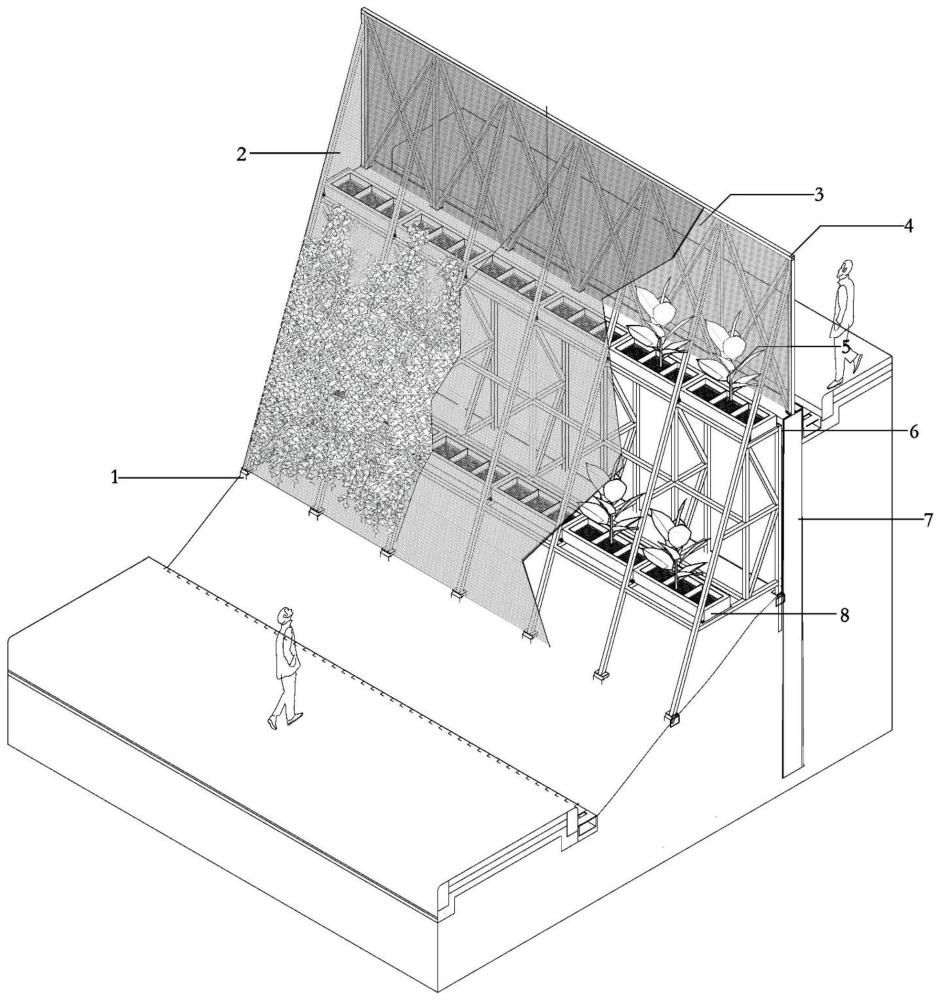

图1 立体结构图

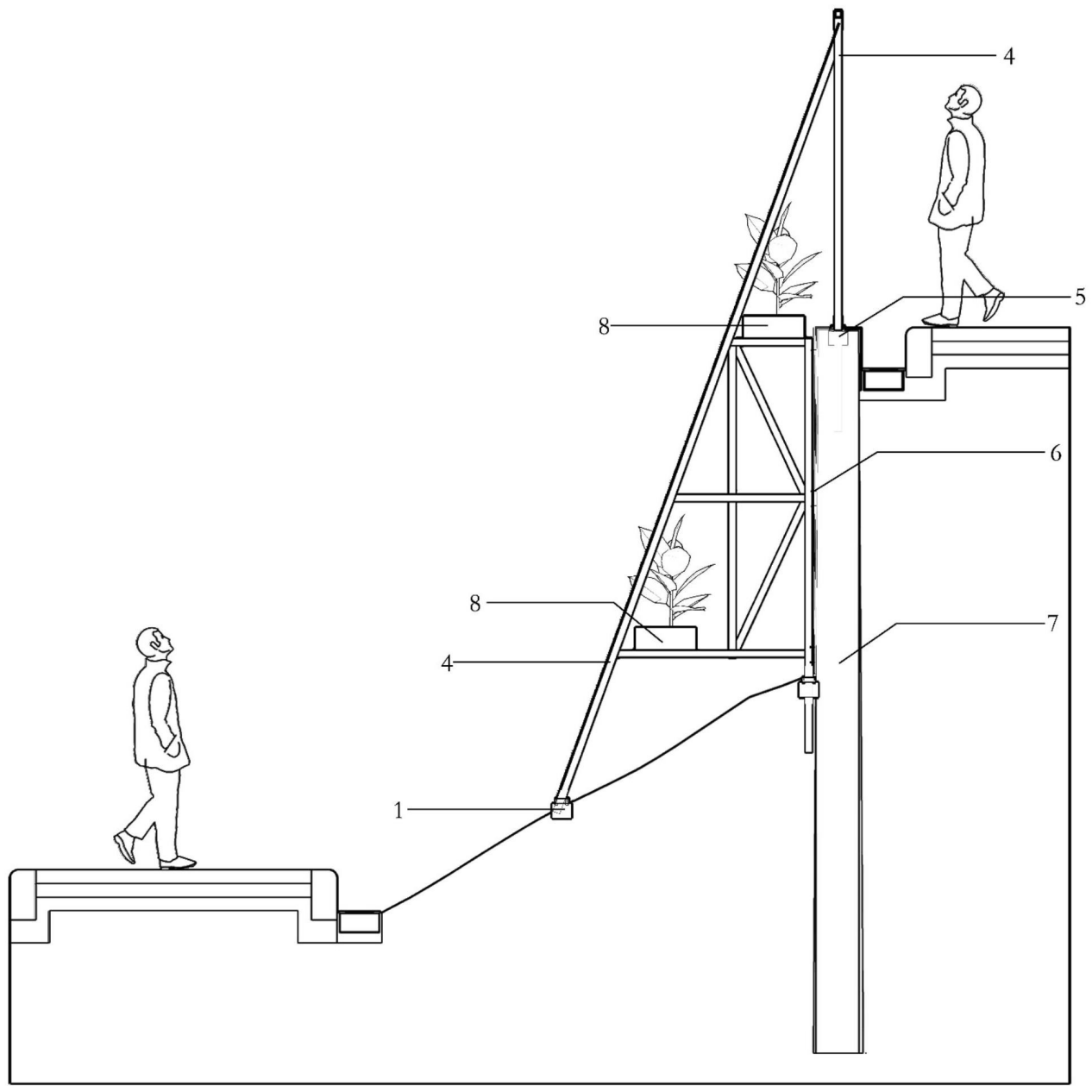

图2 剖面图

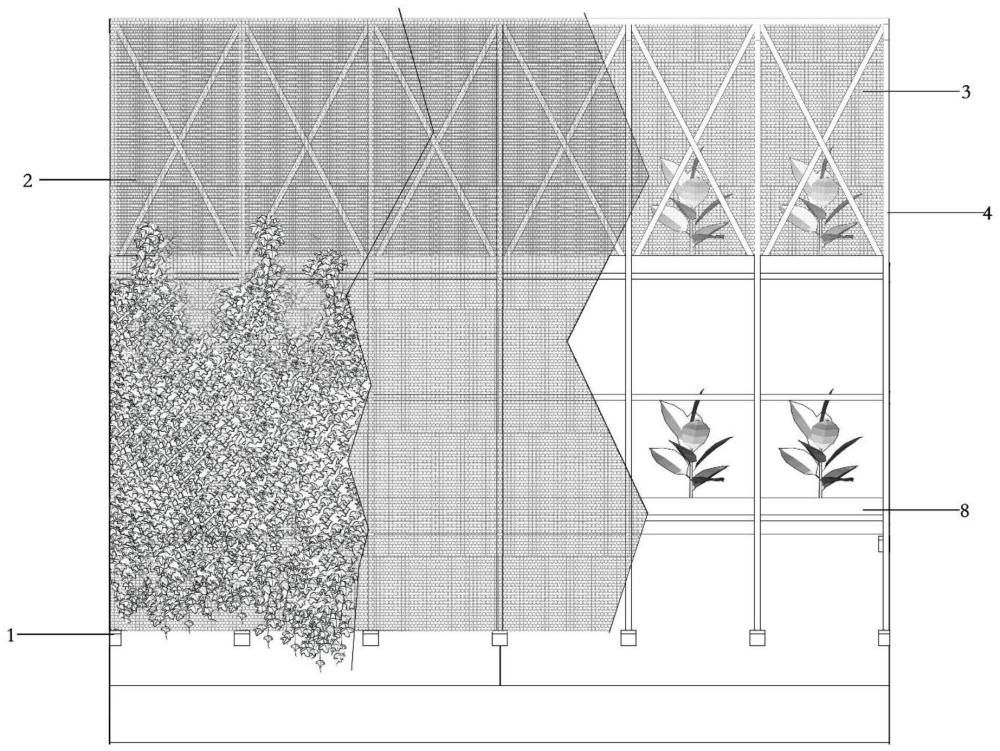

图3 正视图
图4 顶视图

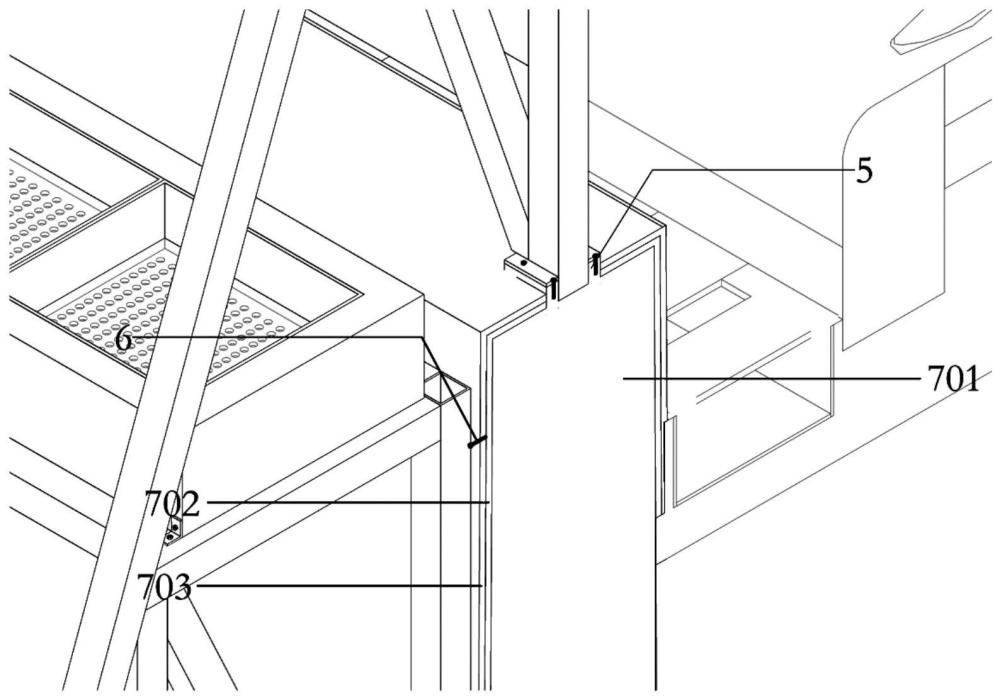

图5 挡土墙处理层的结构示意图

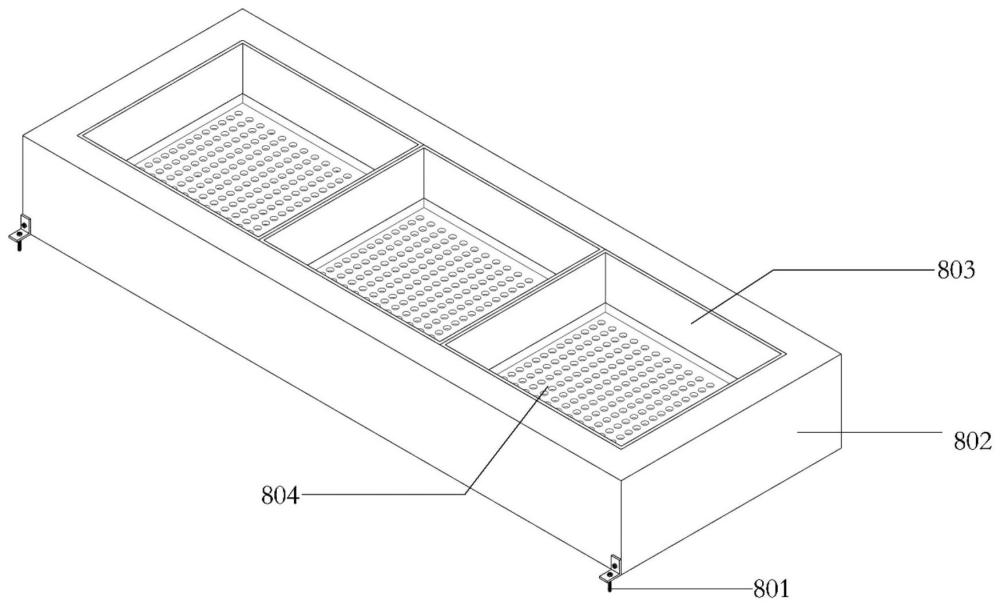

图6 可拆卸种植盒的结构示意图

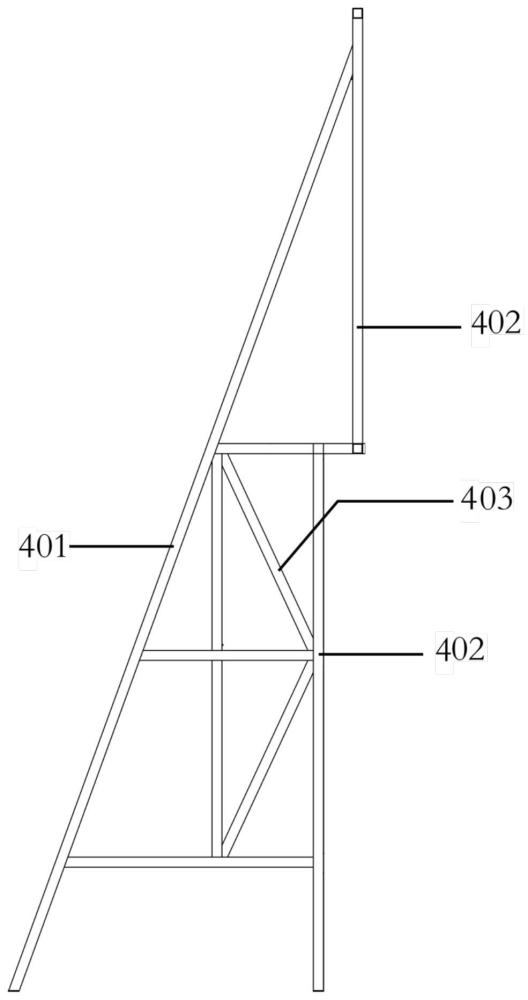

图7框体的结构示意图
图例说明：1、坡面埋座；2、坡面三维土工网；3、竖直面三维土工网；4、表面涂覆有绿色防水涂料的镀锌方钢或不锈钢钢管；5、竖直面埋座；6、化学螺栓；7、立地条件处理层；8、可拆卸种植箱；701、挡土墙结构层；702、找平层；703、绿色防水涂料层；801、角钢；802、箱体；803、可降解育苗盆；804、渗水层；401、坡面框体；402、竖直面框体；403、支撑框体。 2 实用新型名称：一种高强度复合土工网垫 申请号：CN202223467422 公开号：CN218838844U 授权公告日：2023.04.11 专利权人：湖北力特土工材料有限公司 本实用新型涉及土工网垫技术领域，且公开了一种高强度复合土工网垫，包括土工网垫，土工网垫包括网垫本体、隔温板、pvc阻燃板、魔术贴、防护钢板、橡胶层与防水膜，隔温板安装在网垫本体外侧，pvc阻燃板安装在隔温板外侧，魔术贴安装在pvc阻燃板顶端，防护钢板安装在魔术贴顶端，橡胶层安装在防护钢板外侧，防水膜安装在橡胶层顶端。该高强度复合土工网垫通过在网垫本体外侧安装由隔温板与pvc阻燃板组成的隔温结构，这种隔温结构使得网垫在日常使用时，可以避免现在日渐变暖的气候环境对内部产生影响，起到了提高整体网垫使用寿命的作用，在魔术贴顶端安装由防护钢板与橡胶层组成的防护结构，起到提高整体网垫防护能力的作用。

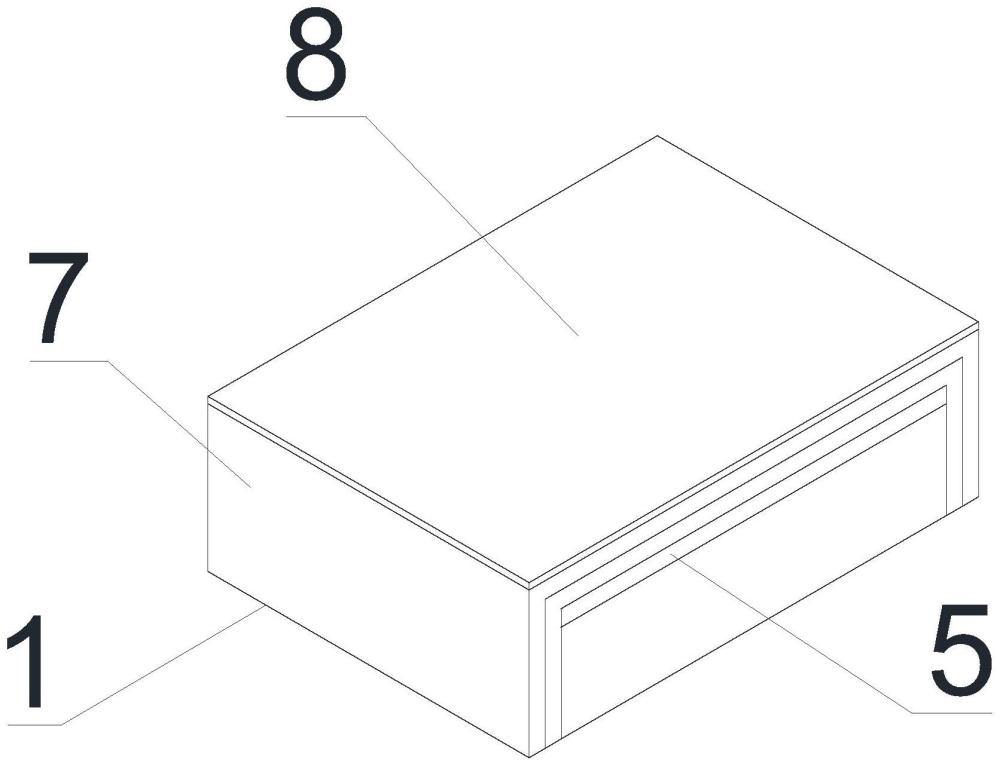

图1 整体示意图

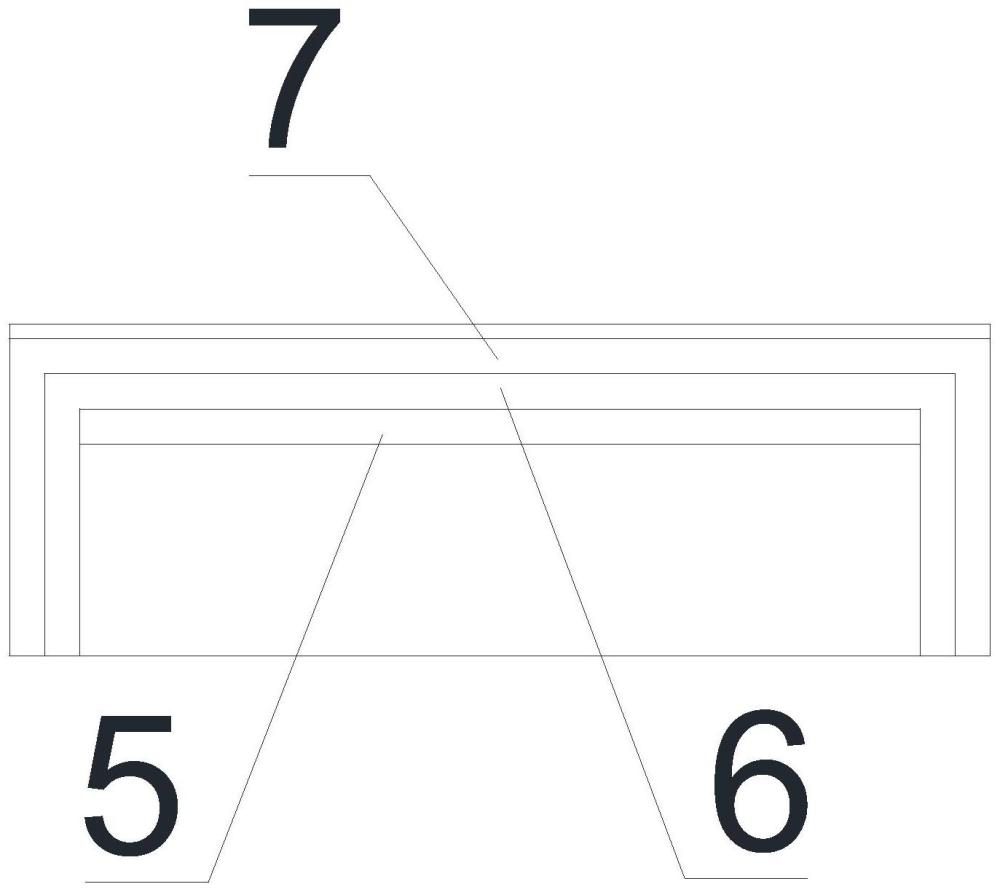

图2 正面示意图

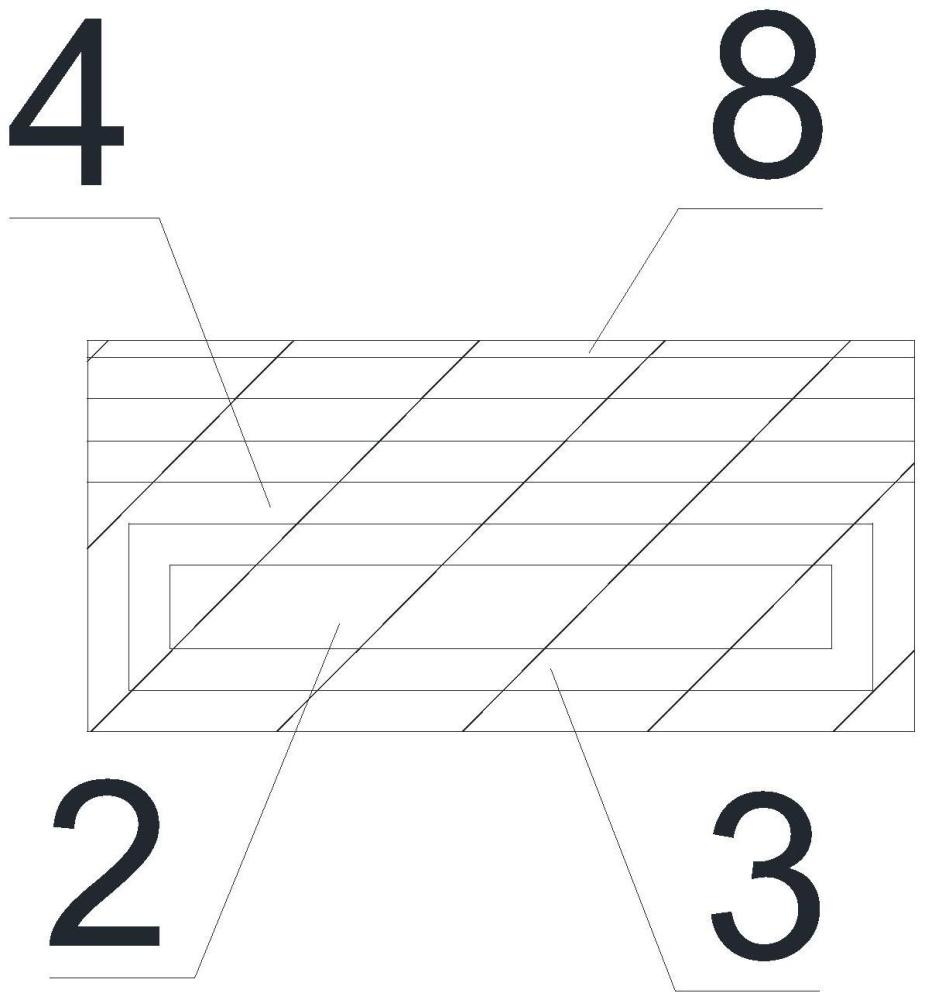

图3 侧面剖视示意图
图例说明：1、土工网垫；2、网垫本体；3、隔温板；4、pvc阻燃板；5、魔术贴；6、防护钢板；7、橡胶层；8、防水膜。
------摘录自“国家知识产权局网站”
【供稿：杨佳 审核：刘伟超 编辑：程凤娟】 |
