| 为适应工程对土工布性能的需求，拓展土工布的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用，增进技术人员对土工布产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年5月份协会会员单位授权的土工布相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明名称：一种具有高强度和稳定性的排水加筋土体申请号：CN202111004572 公开号：CN113684816B 授权公告日：2023.05.02 专利权人：浙江理工大学 本发明公开了一种具有高强度和稳定性的排水加筋土体，包括若干层土层和排水加筋层，排水加筋层与土层一一对应，且排水加筋层设置在土层的下部；所述排水加筋层采用单一型材料制成，同时具备排水功能和加筋功能；通过充分利用所述土层与所述排水加筋层之间水分和剪应力的传递，使排水加筋层的排水功能和加筋功能达到协同发挥。本发明能够显著提高高含水率软弱土体的强度和稳定性，同时解决了现有技术中的土工布与排水网的抗拉强度无法协同发挥，设计不合理、造价不经济的问题。

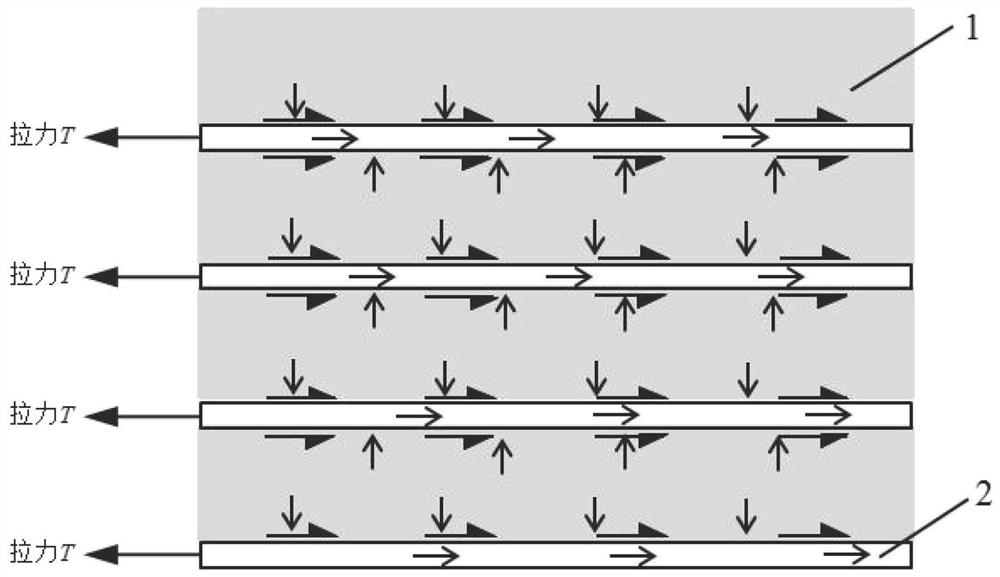

图1 结构示意图

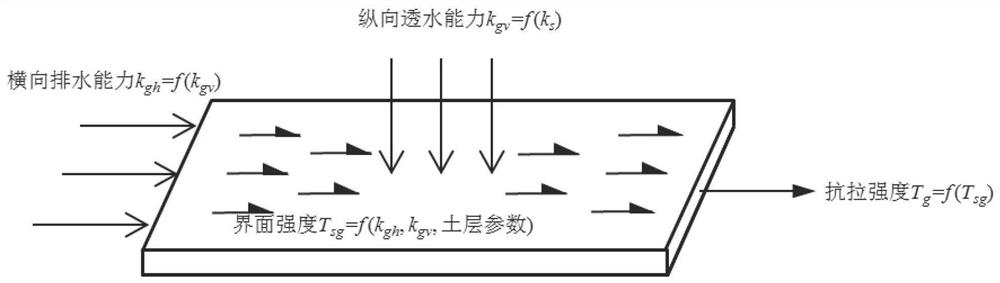

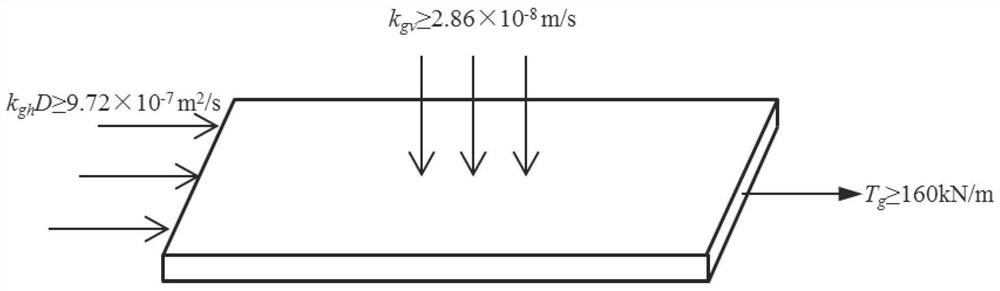

图2 排水加筋层的性能指标示意图
图3 排水加筋层的参数设定示意图
图例说明：1、土层；2、排水加筋层；图1中，土层中的横向箭头表示界面剪应力的方向，土层中的纵向箭头表示土层中水分传递的方向，排水加筋层中的横向箭头表示排水加筋层中水分的传递方向，拉力T表示排水加筋层所受到的整体拉力。
实用新型专利
1 实用新型名称：一种土工布透水性测试装置申请号：CN202320108280 公开号：CN219104668U 授权公告日：2023.05.30 专利权人：四川诚汇金环保科技有限公司 实用新型公开了一种土工布透水性测试装置，包括箱体，所述箱体顶部的两侧均固定连接有支撑柱，所述支撑柱的顶部固定连接有上盖板，所述支撑柱的一侧固定连接有壳体。本实用新型通过电机在转杆和主齿轮的配合下带动从动齿轮和螺纹杆进行转动，通过螺纹杆带动螺纹套向下移动，通过螺纹套在连接杆的配合下带动压板向下移动，移动到指定的位置时，达到对土工布进行压紧的目的，解决了现有的测试装置自动化程度低，需要人工通过外部工具手动进行操作，从而达到对水工布进行夹持的目的，这样的操作方法不仅费时费力，也增加了工作的强度，同时也大大减缓后续土工布检测的效率，不利于使用的问题。

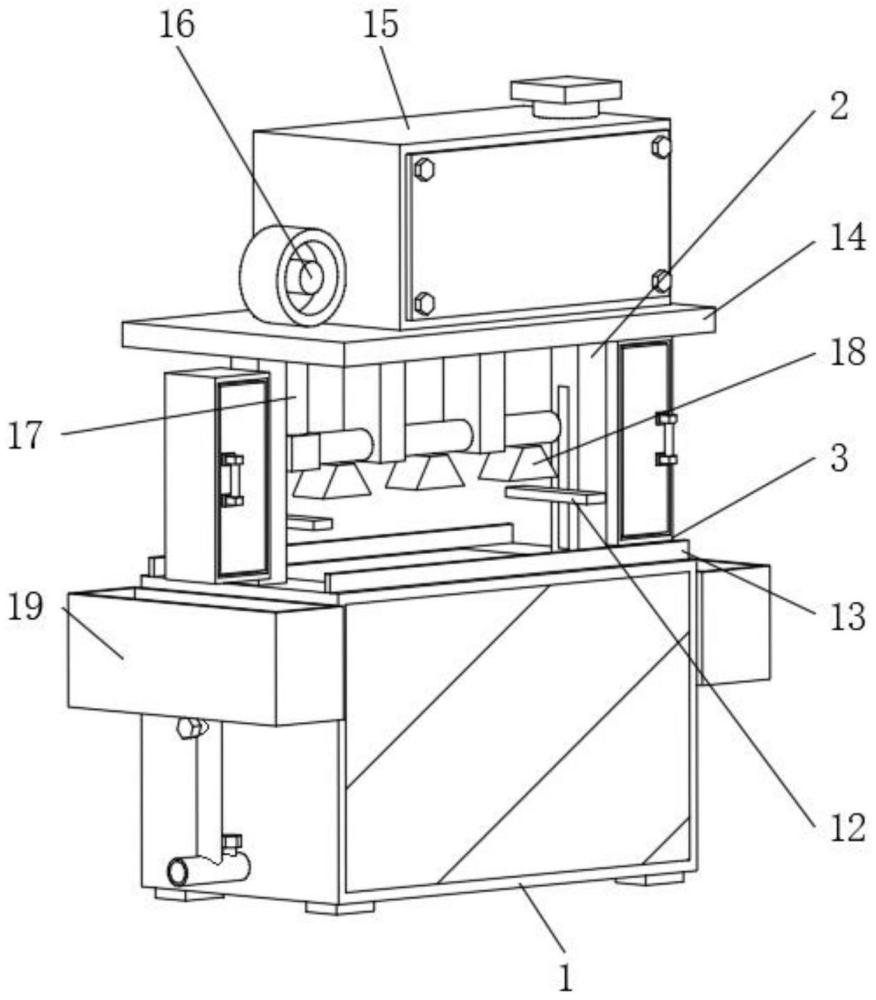

图1 结构示意图

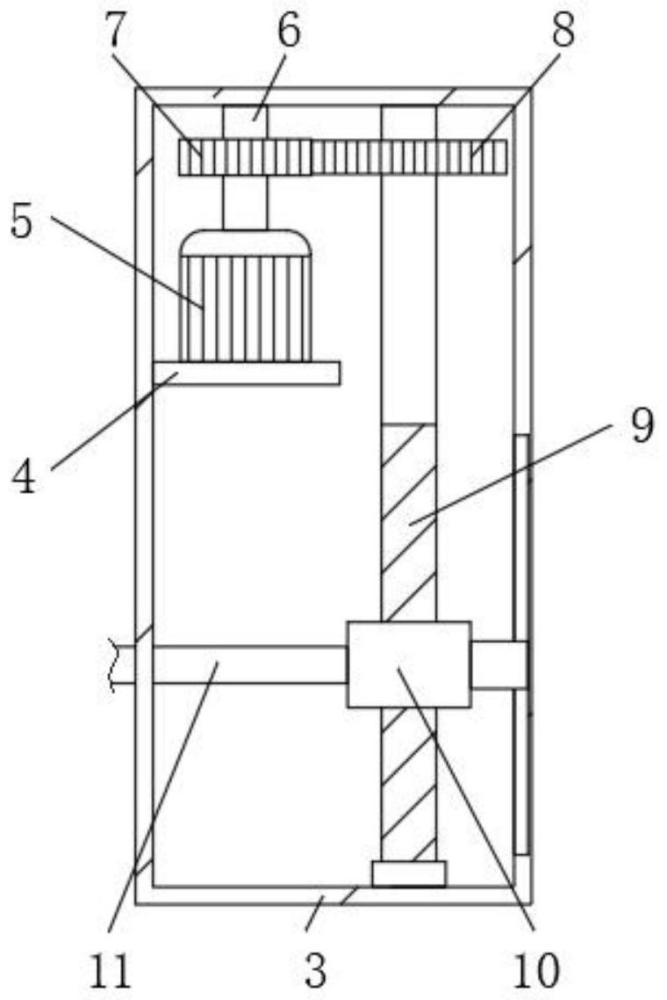

图2壳体剖视图

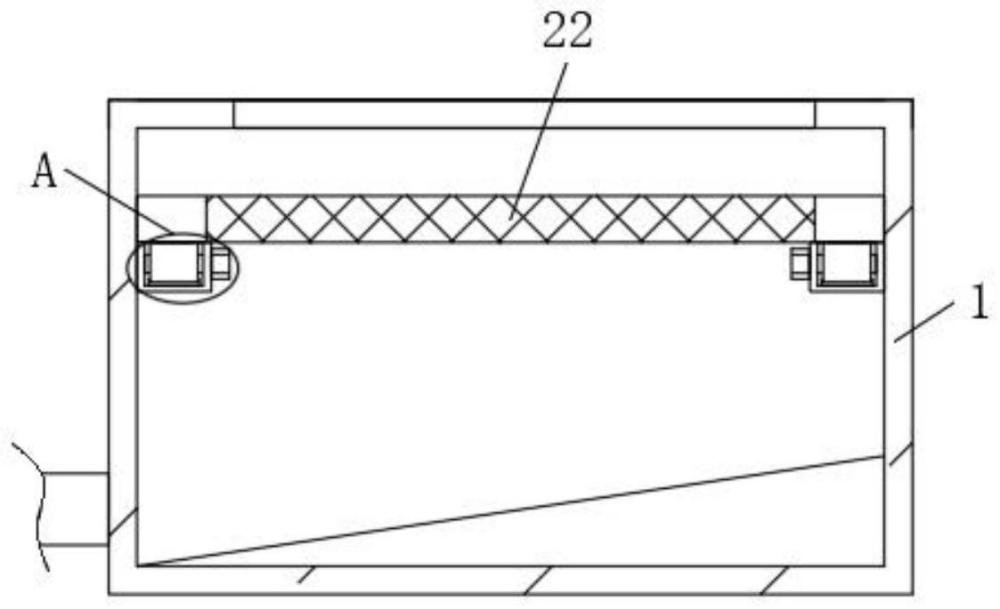

图3 箱体剖视图

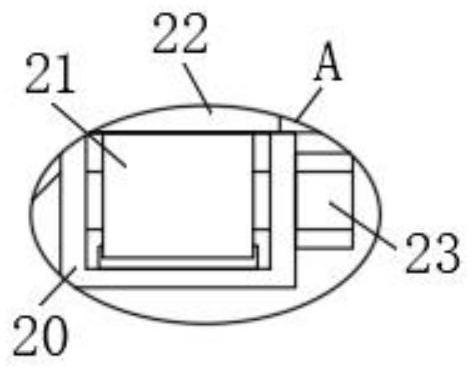

图4 A处放大图
图例说明：1、箱体；2、支撑柱；3、壳体；4、承载板；5、电机；6、转杆；7、主齿轮；8、从动齿轮；9、螺纹杆；10、螺纹套；11、连接杆；12、压板；13、密封胶条；14、上盖板；15、水箱；16、水泵；17、第二水管；18、喷洒头；19、收集箱；20、凹块；21、凸块；22、过滤网；23、紧固螺栓。 2 实用新型名称：一种土工布收放装置 申请号：CN202320213655 公开号：CN219098413U 授权公告日：2023.05.30 专利权人：山东金地工程材料有限公司 本实用新型公开了一种土工布收放装置，属于土工布收放领域，包括方箱，所述方箱的上表面固定连接有两个支撑板，两个所述支撑板相互靠近的一侧面共同固定连接有第一收放辊，所述方箱的内壁固定连接有电动推杆，所述电动推杆的输出端固定连接有支撑箱，所述支撑箱的内底壁固定连接有旋转电机，所述旋转电机的输出端固定连接有螺纹丝杆，通过螺纹丝杆、螺环、升降框、固定框和旋转电机的配合使用，利用旋转电机带动螺纹丝杆转动，使螺环带动升降框和固定框上下移动，从而达到了可以调节固定框的高度的效果，进而可以根据实际需求而调节第二收放辊的高度，具有调节第二收放辊的高度更加方便、操作简单和适用范围更广的优点。

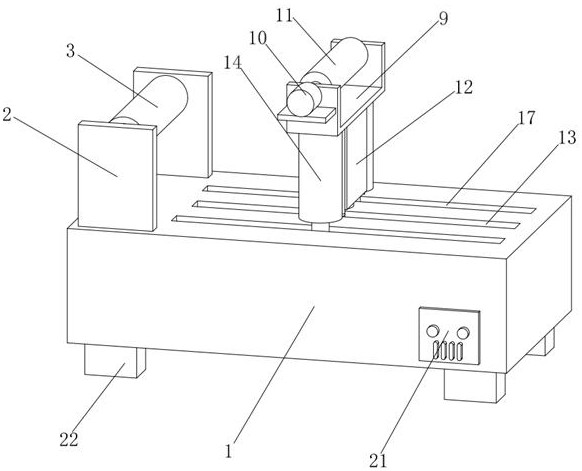

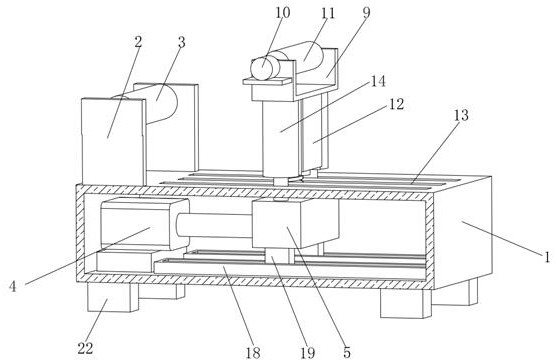

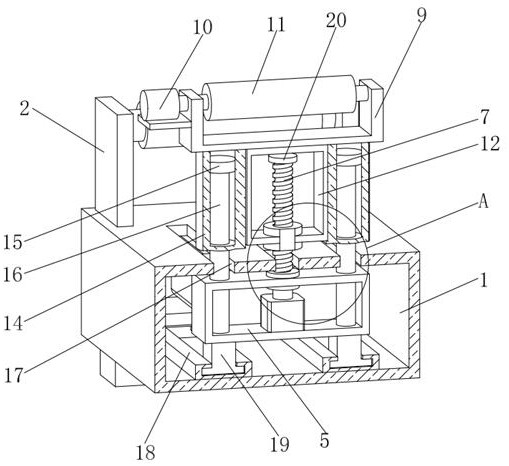

图1 正视立体结构示意图
图2 正剖示意图
图3 侧剖示意图

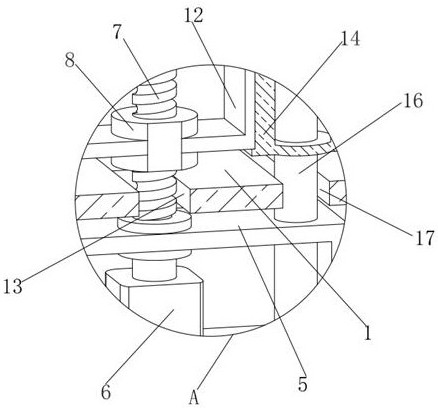

图4 图3中A处结构放大示意图
图例说明：1、方箱；2、支撑板；3、第一收放辊；4、电动推杆；5、支撑箱；6、旋转电机；7、螺纹丝杆；8、螺环；9、固定框；10、电动机；11、第二收放辊；12、升降框；13、第一通孔；14、辅助套筒；15、滑环；16、支撑圆杆；17、第二通孔；18、导轨；19、滑动大板；20、限位环；21、操作按钮；22、支腿。 3 实用新型名称：一种带粘接功能的耐酸碱高强加筋土工布 申请号：CN202222945912 公开号：CN218990121U 授权公告日：2023.05.09 专利权人：湖南阳光路迈新材料有限公司 本实用新型涉及一种带粘接功能的耐酸碱高强加筋土工布，所述耐酸碱高强加筋土工布包括第一无纺土工织物面层、机织土工织物加筋层及第二无纺土工织物面层，所述机织土工织物加筋层位于所述第一无纺土工织物面层与所述第二无纺土工织物面层之间，所述机织土工织物加筋层固定连接所述第一无纺土工织物面层及所述第二无纺土工织物面层，所述第一无纺土工织物面层一侧固定连接第一高强自锁粘结带，所述第二无纺土工织物面层相对侧固定连接第二高强自锁粘结带。本实用新型所提供的耐酸碱高强加筋土工布具有抗拉高强、延伸率低、易于铺设的优点。

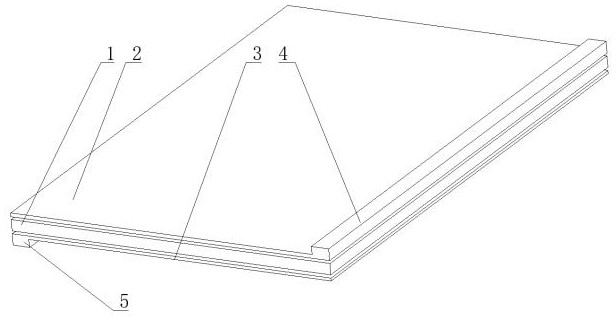

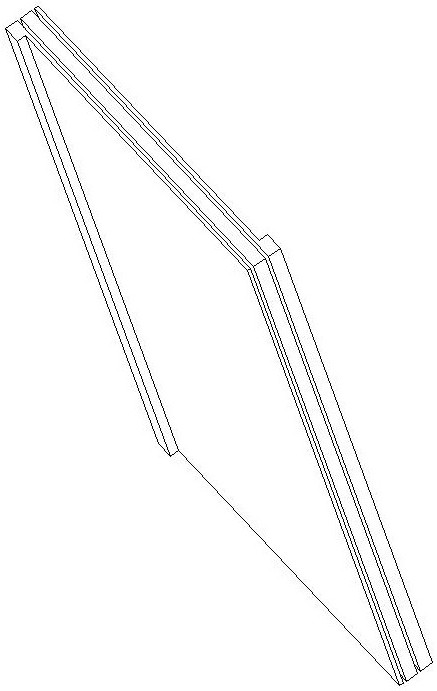

图1 立体结构示意图一
图2 立体结构示意图二
图例说明：1、机织土工织物加筋层；2、第一无纺土工织物面层；3、第二无纺土工织物面层；4、第一高强自锁粘结带；5、第二高强自锁粘结带。 4 实用新型名称：土工布免纸管收卷装置 申请号：CN202223544520 公开号：CN218968532U 授权公告日：2023.05.05 专利权人：山东路德新材料股份有限公司; 泰安路德工程材料有限公司 本实用新型的土工布免纸管收卷装置，其特征在于：包括机架，机架上安装左右两个支撑架，支撑架上经轴承安装左转轴和右转轴，左转轴和右转轴位于同一中心线，左转轴和右转轴之间可拆卸的安装气涨轴，机架右侧安装有电机，电机位于右侧支撑架的外侧，右转轴的右端连接电机输出轴；机架上位于气涨轴的下方安装有升降架，升降架用于顶起气涨轴。本实用新型的有益效果是，通过气胀轴，通过不充气与充气后气涨轴外径差来解决无法拔出中心轴的问题。通过改善收卷轴后，可以完全去除纸管，能够降低生产成本，提高生产效率，提高产品竞争力。

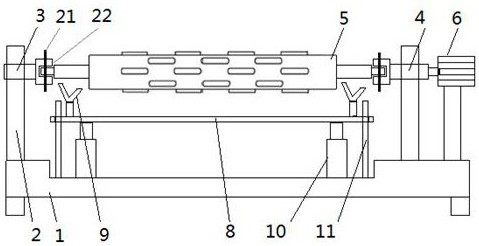

图1 本实用新型的主视图示意图

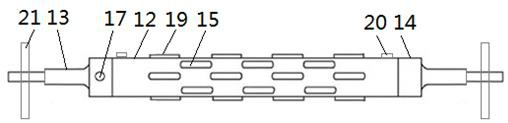

图2 气涨轴的主视图示意图
图3 气涨轴未充气时的横截面示意图
图4 气涨轴充气时的横截面示意图

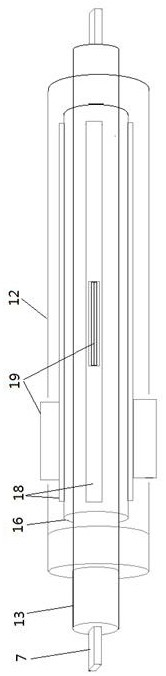

图5 气涨轴的透视图示意图
图例说明：1、机架；2、支撑架；3、左转轴；4、右转轴；5、气涨轴；6、电机；7、扁平状结构；8、底板；9、Y形支架；10、升降气缸；11、导向柱；12、外轴筒；13、内轴；14、端板；15、键孔；16、橡胶气囊；17、气嘴；18、凸缘片；19、键条；20、夹子；21、螺栓；22、凹槽。 5 实用新型名称：一种土工布针刺装置 申请号：CN202222876431 公开号：CN218951652U 授权公告日：2023.05.02 专利权人：山东晶创新材料科技有限公司 本实用新型公开了一种土工布针刺装置，装置包含第一针刺机、连接于第一针刺机输入一端的第一喂入辊、连接于一针刺机输出一端的第一输出辊、设置于第一针刺机输出一侧的第二针刺机、连接于第二针刺机顶部的导布组件、设置于第二针刺机周边且支撑导布组件的支调架、连接于第二针刺机输入端的第二喂入辊以及连接于第二针刺机输出端的第二输出辊。本实用新型通过导布组件的设置，利于将土工布在运动中翻转，实现针刺方向不变进行正反两面的针刺；通过支调架的设置，利于保证导布组件的支撑和对于第二针刺机的顶部保护。

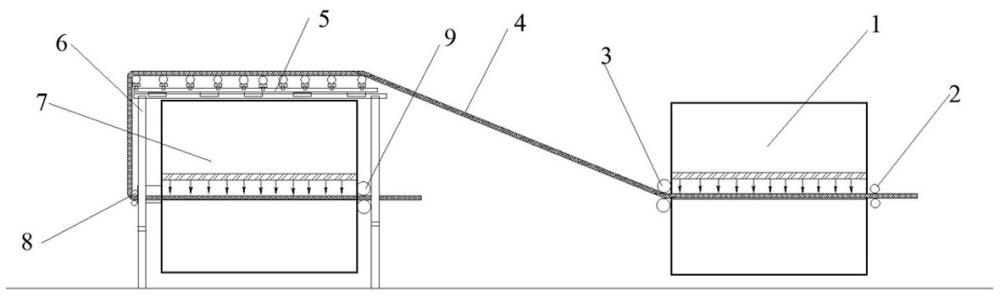

图1 结构示意图

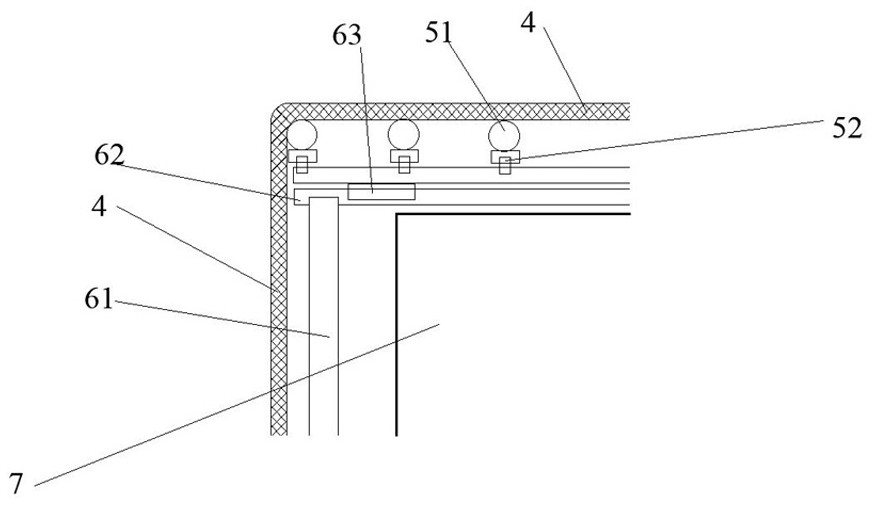

图2 结构局部示意图
图例说明： 1、第一针刺机；2、第一喂入辊；3、第一输出辊；4、土工布；5、导布组件；51、导布辊；52、导辊调杆；6、支调架；61、支调立柱；62、支调横梁63、支调连梁；7、第二针刺机；8、第二喂入辊；9、第二输出辊。 6 实用新型名称：一种土工布经编机张力装置 申请号：CN202223170865 公开号：CN218951642U 授权公告日：2023.05.02 专利权人：仪征市广达非织造布有限公司 本实用新型公开了一种土工布经编机张力装置，涉及张力装置技术领域，其技术方案是：包括侧板，所述侧板左右对称安装有两个，所述侧板内壁开设有滑槽，所述侧板内壁转动连接张紧组件，所述张紧组件包括线轮一，所述线轮一左右两端转动连接轴承一，所述线轮一左右两端外壁通过轴承一分别转动连接在两个侧板内壁上，所述线轮一顶部右后方设有线轮二，所述线轮二左右两端外壁转动连接轴承二，所述线轮二左右两端外壁通过两个轴承二分别转动连接在两个侧板内壁上，本实用新型在张紧轮一重力作用下，拉动土工布线向下移动，从而方便在土工布线松弛时，能够通过张紧轮一在滑槽内壁向下移动，对土工布线进行绷紧，提高土工布线松的张紧度的稳定性。

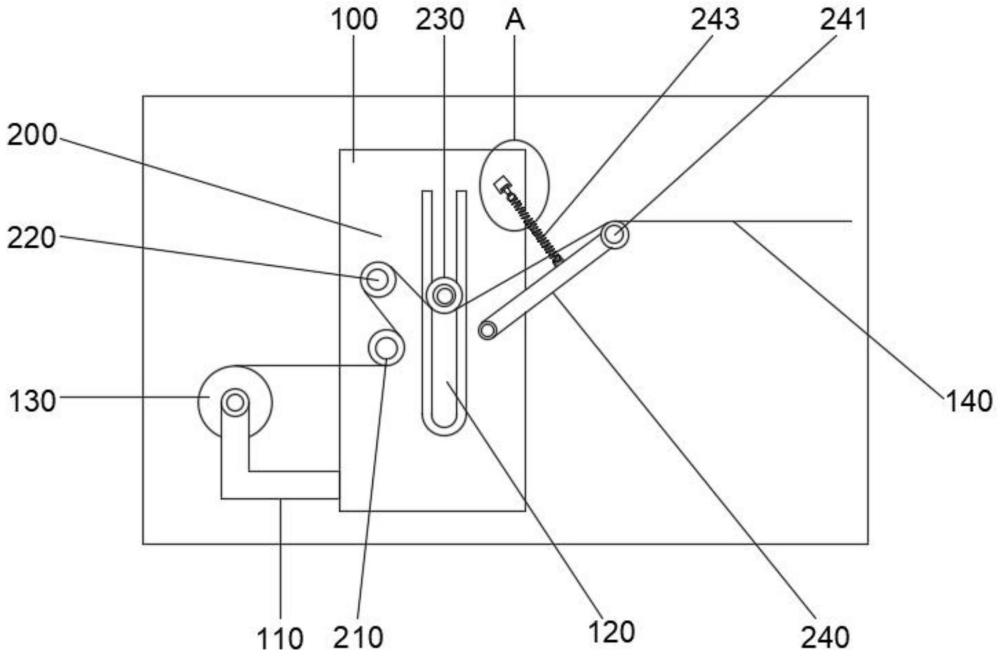

图1 侧视结构示意图

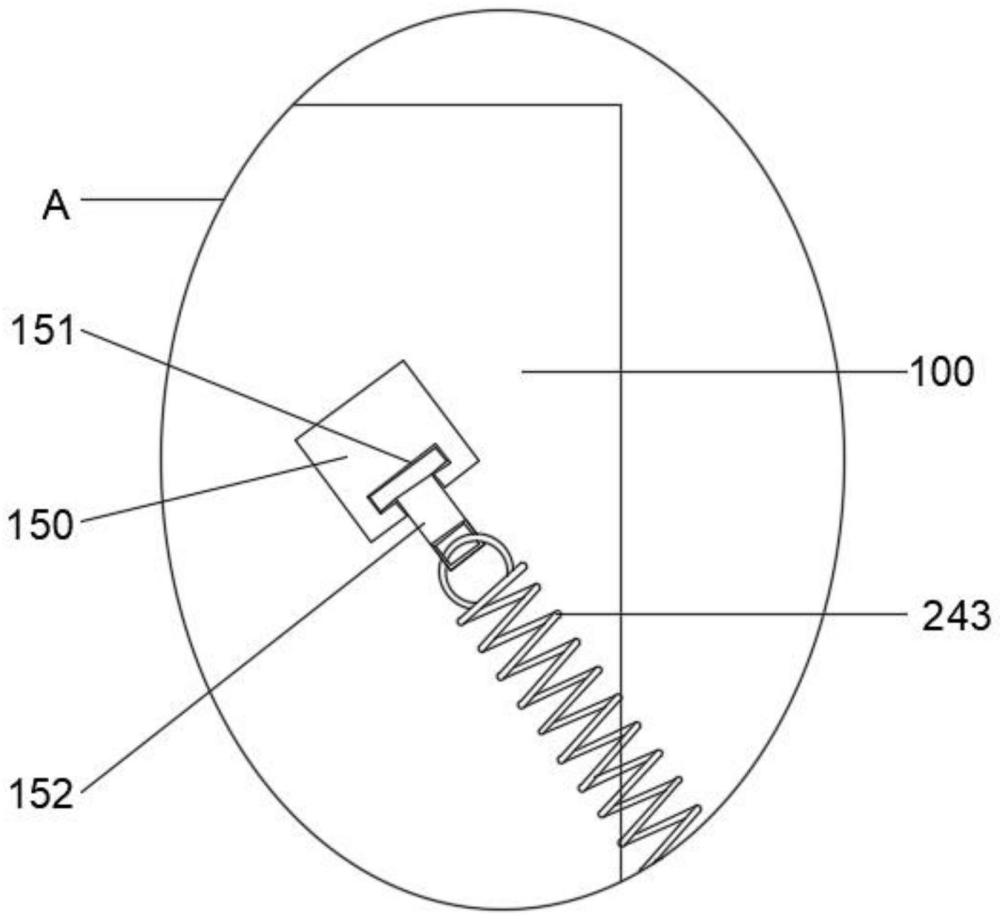

图2 图1中A处放大图

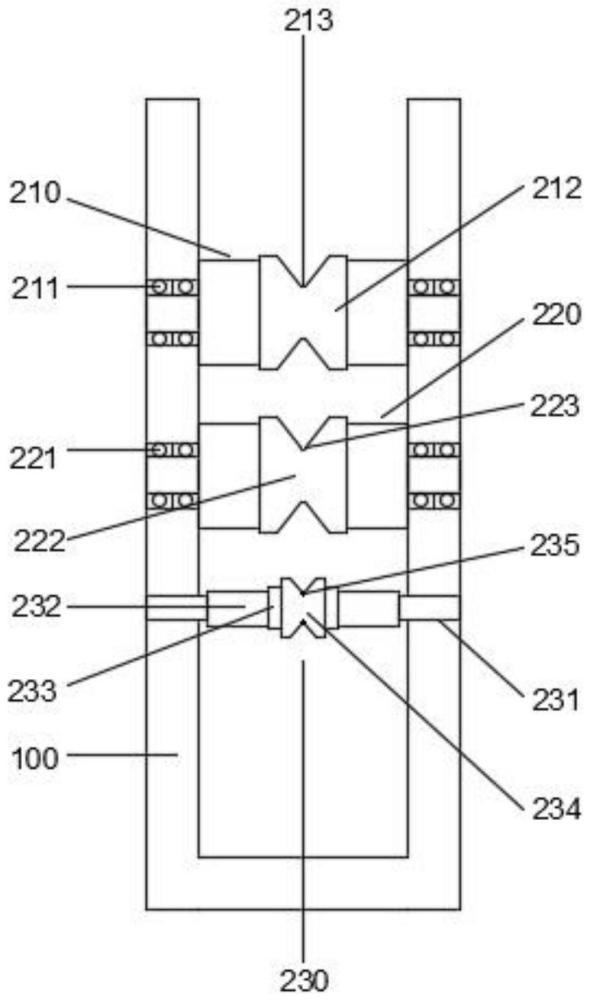

图3 线轮一、线轮二、线轮三安装结构示意图

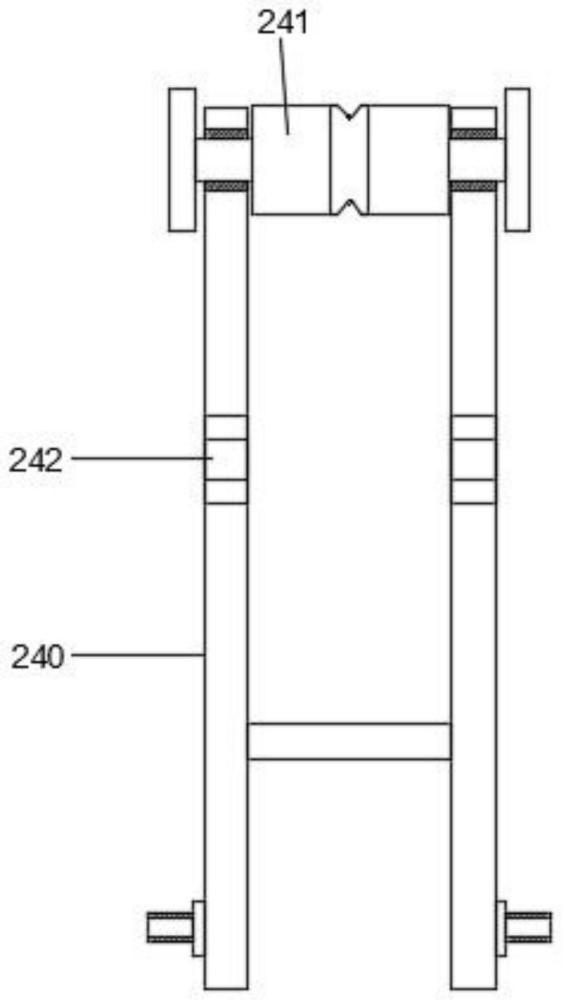

图4 转杆安装结构示意图
图例说明：100、侧板；110、支撑架；120、滑槽；130、土工布线轮；140、土工布线；150、挂接座；151、转槽；152、拉杆；200、张紧组件；210、线轮一；211、轴承一；212、送线轮一；213、线槽一；220、线轮二；221、轴承二；222、送线轮二；223、线槽二；230、张紧轮一；231、矩形柱；232、转轴；233、轴承三；234、送线轮三；235、线槽三；240、转杆；241、张紧轮二；242、弹簧安装座；243、弹簧。
------摘录自“国家知识产权局网站”
|
