| 为适应工程对土工膜性能的需求，拓展土工膜的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用，增进技术人员对土工膜产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年5月份协会会员单位授权的土工膜相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明名称：一种用于填埋场高陡边坡的复合防渗系统申请号：CN201710977628 公开号：CN107620325B 授权公告日：2023.05.09 专利权人：中国科学院武汉岩土力学研究所 本发明涉及一种用于填埋场高陡边坡的复合防渗系统，包括：丝网结构、导排层、多根导排管、防渗层及土工膜；丝网结构固定在填埋场高陡边坡上；导排层设置在丝网结构上；导排管的一端伸入填埋场高陡边坡内，另一端伸入导排层；防渗层设置在导排层上；土工膜通过膨胀螺丝固定在防渗层上。该复合防渗系统增加了山谷型填埋场防渗系统的防渗性能了，提高了防渗系统的稳定安全性。

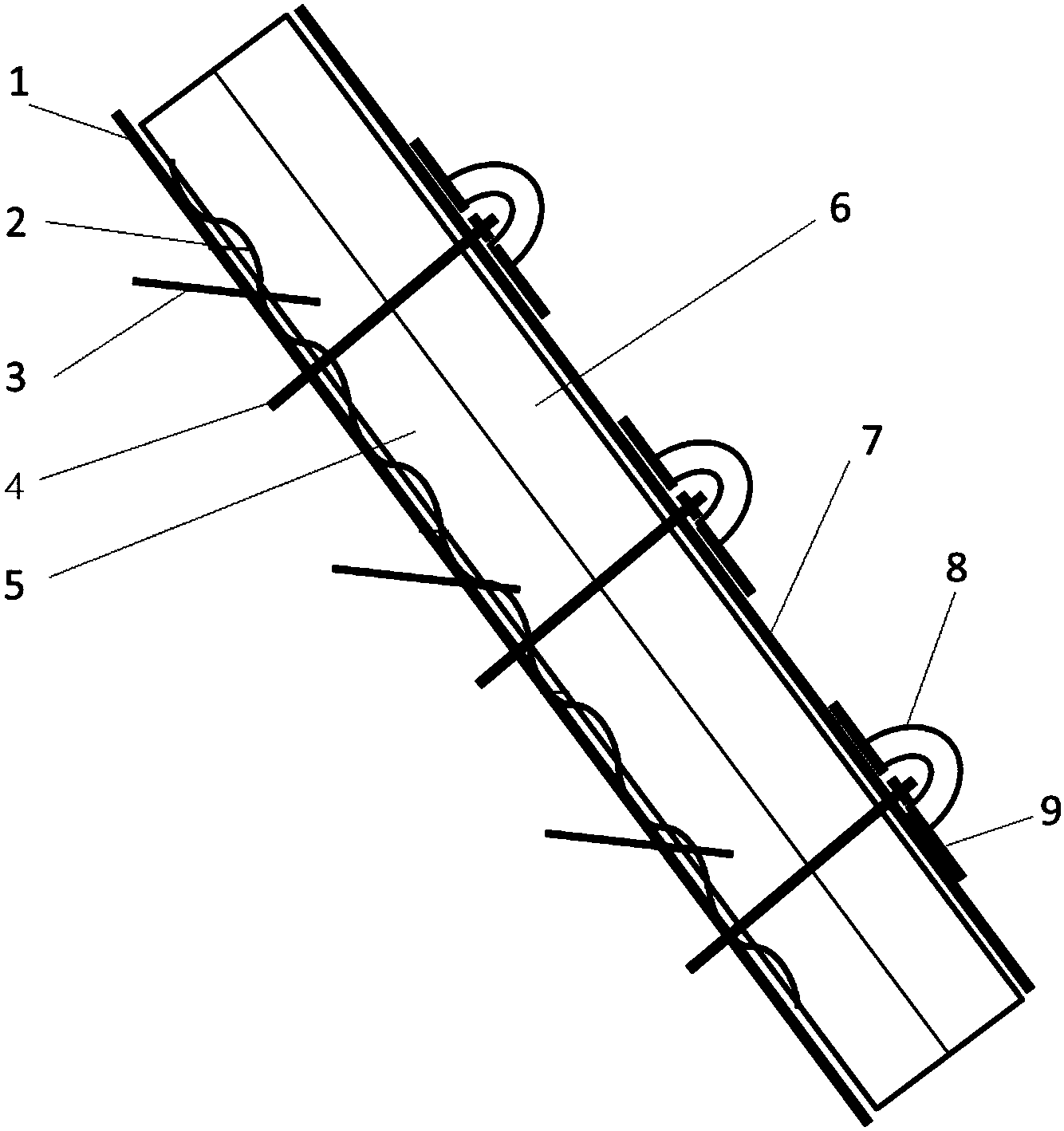

图1 结构示意图

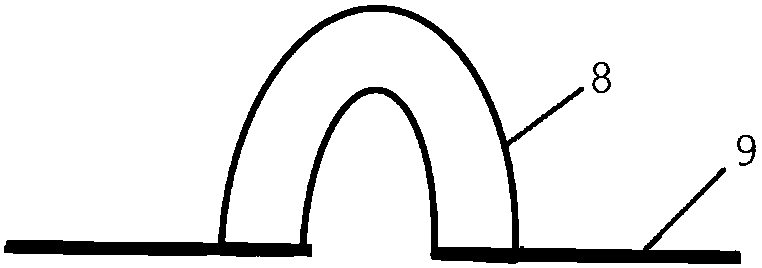

图2 图1中防渗帽的结构主视图
图3 图1中防渗帽的结构俯视图
图例说明：1、边坡；2、丝网结构；3、导排管；4、膨胀螺丝；5、导排层；6、防渗层；7、土工膜；8、防渗帽；9、圆环形帽檐。 2 发明名称：一种锚固土工膜袋斜坡防护体系及其施工方法 申请号：CN202111496216 公开号：CN114016466B 授权公告日：2023.05.05 专利权人：山东科技大学 本发明提供了一种锚固土工膜袋斜坡防护体系及其施工方法，包括多个锚杆、多个连接组件、土工膜袋和填充材料，锚杆的一端均固定设置在斜坡上开设的钻孔中，锚杆的另一端贯穿所述土工膜袋与连接组件配合连接，通过连接组件对土工膜袋形成固定，该斜坡防护体系可以适用任何坡度的斜坡，而且应用领域还可以拓展到基坑和其他斜坡工程，利用锚固提高了斜坡的稳定安全系数，土工膜袋内可以充填适合植物生长的种植土等基质，可以根据需要种植植物，不但在建造过程中降低了碳排放，而且可以利用种植的植物实现碳汇，保证了双碳目标的实现和可持续发展。

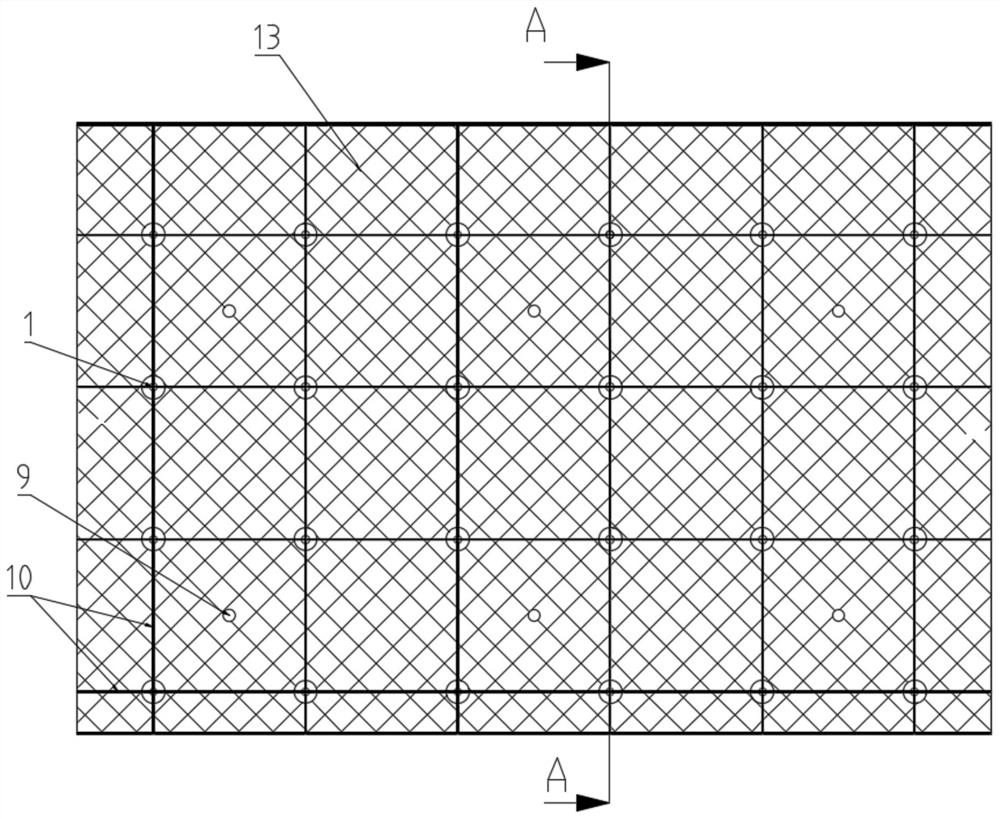

图1 实施例1或实施例2的立面图

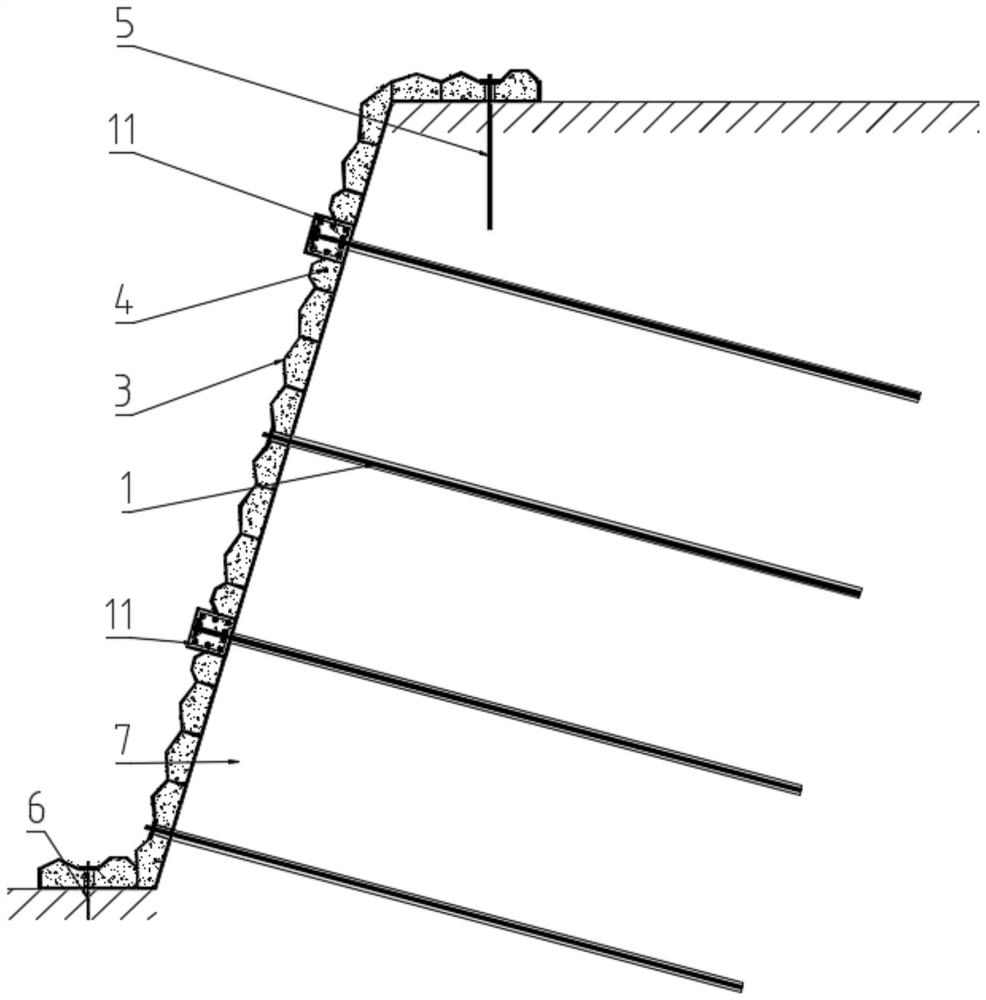

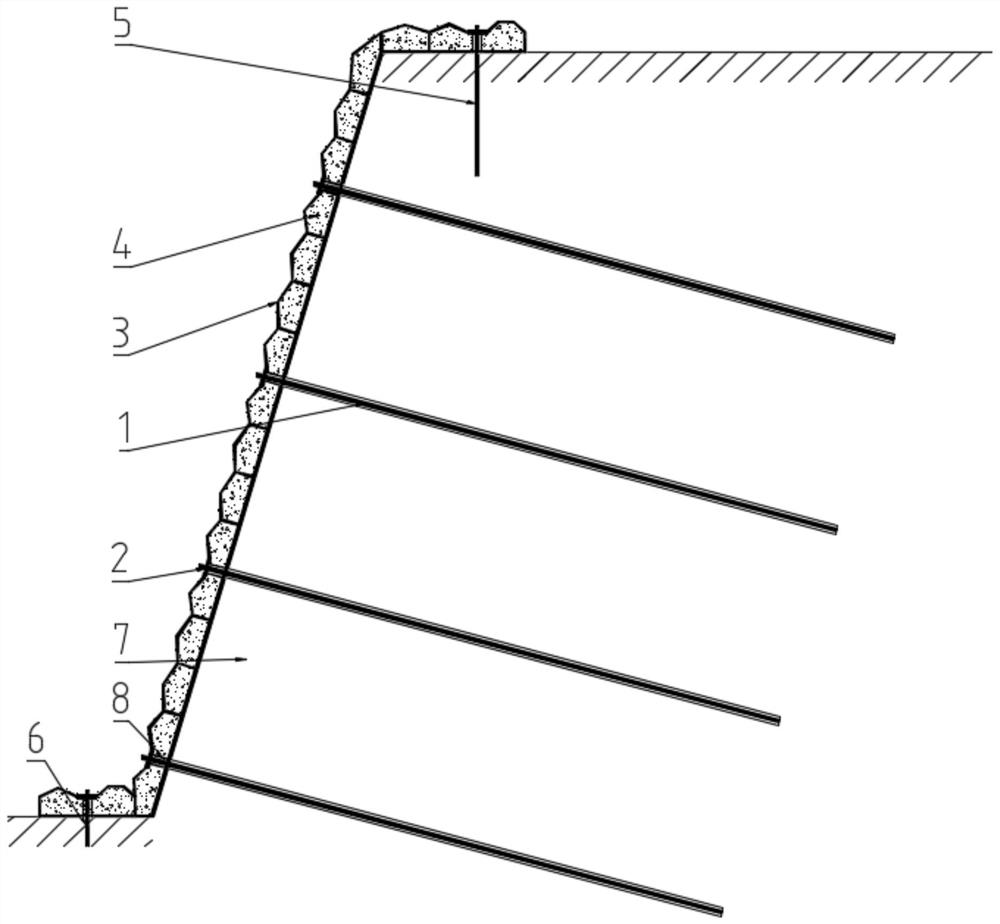

图2 图1中沿A-A的剖视图

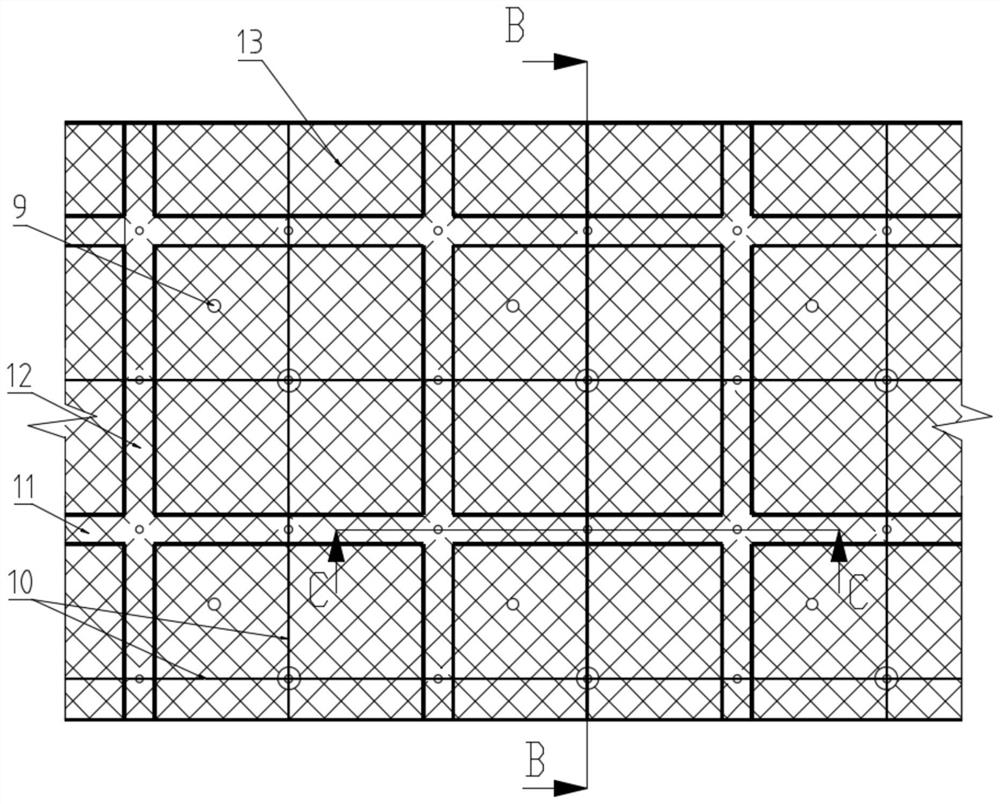

图3 实施例2的立面图
图4 图3中沿B-B的剖视图

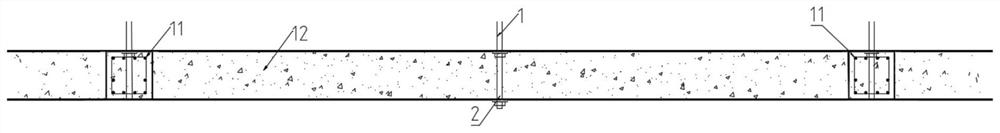

图5 图3中沿C-C的剖视图

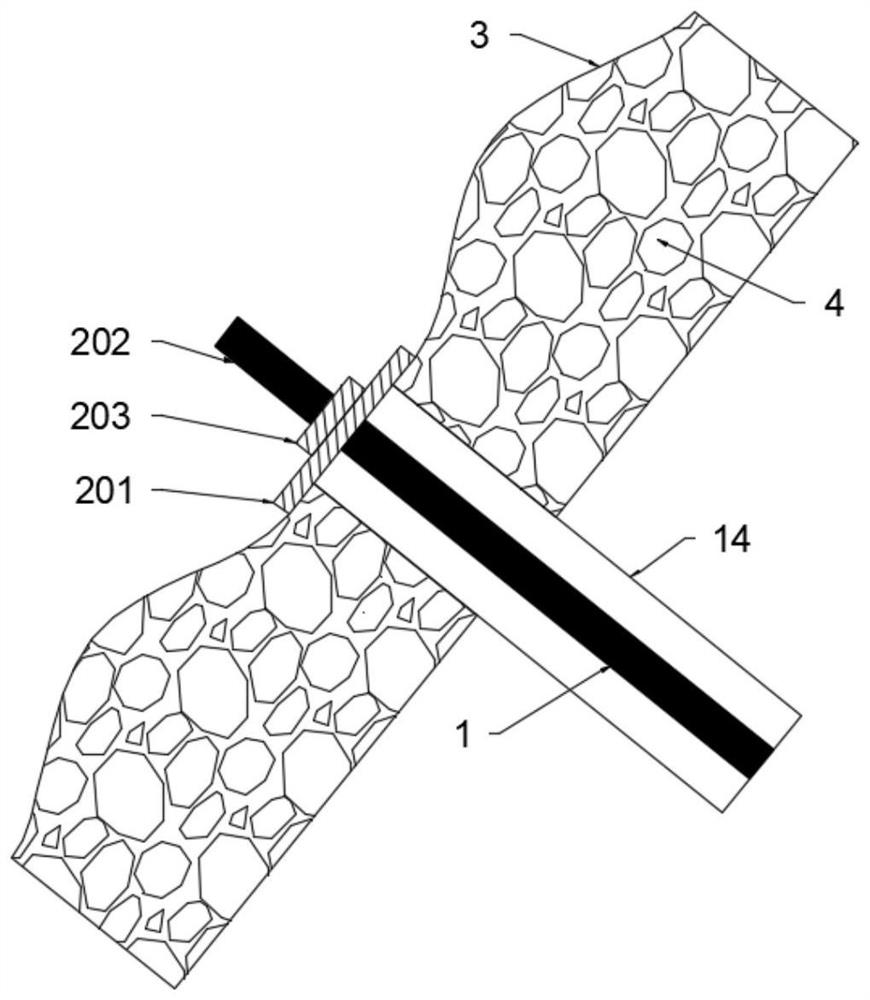

图6 锚杆与土工膜袋连接处的局部放大图
图例说明：1、斜向锚杆；2、连接组件；201、锚垫板；202、螺杆；203、 螺母；3、土工膜袋；4、填充材料；5、坡顶竖向锚杆；6、坡底竖向锚杆；7、斜坡；8、通孔；9、充灌口；10、连接筋；11、横向肋梁；12、纵向肋梁；13、加强网；14、孔口管。
实用新型专利

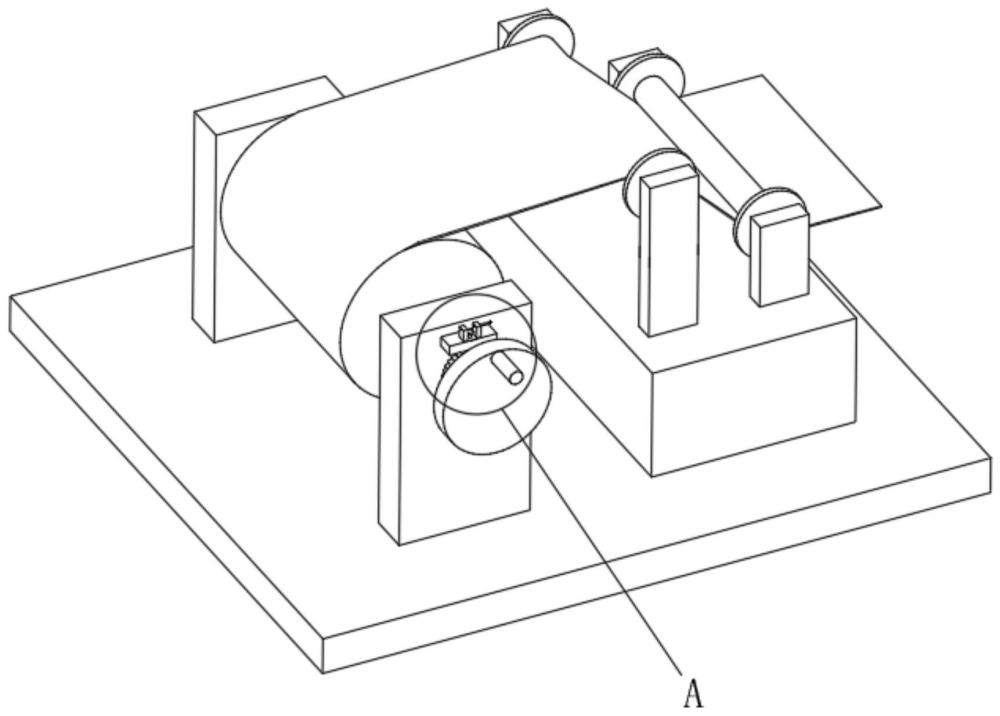

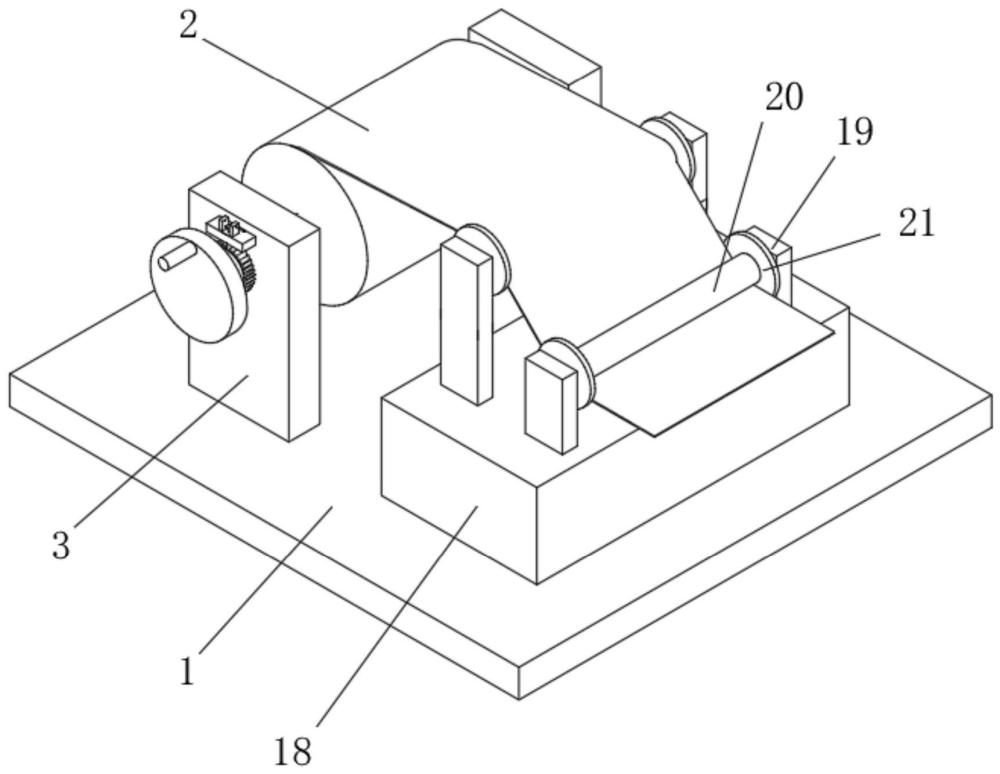

1 实用新型名称：一种防渗土工膜展开装置申请号：CN202223414881 公开号：CN219098248U 授权公告日：2023.05.30 专利权人：贵州天海实业有限责任公司 本实用新型公开了一种防渗土工膜展开装置，包括底板和防渗土工膜主体，所述底板的顶侧固定安装两个支撑板，两个支撑板上转动安装有同一个第一放料辊，防渗土工膜主体缠绕放置在第一放料辊上，第一放料辊的一端活动贯穿相对应的支撑板外并固定安装有齿轮和转动盘，齿轮上设有多个弧形齿，相对应的支撑板的外侧固定安装有固定架，固定架上设有制动组件，底板的顶侧设有纠偏组件，当停止调节转动盘后，若发生因惯性出现回转时，齿轮上的多个弧形齿出现反向转动，此时弧形滑块对反方向转动的多个弧形齿进行制动，进而防止防渗土工膜主体出现回卷的情况发生，从而保障防渗土工膜主体可以正常的进行展开铺设。  图1 立体结构示意图

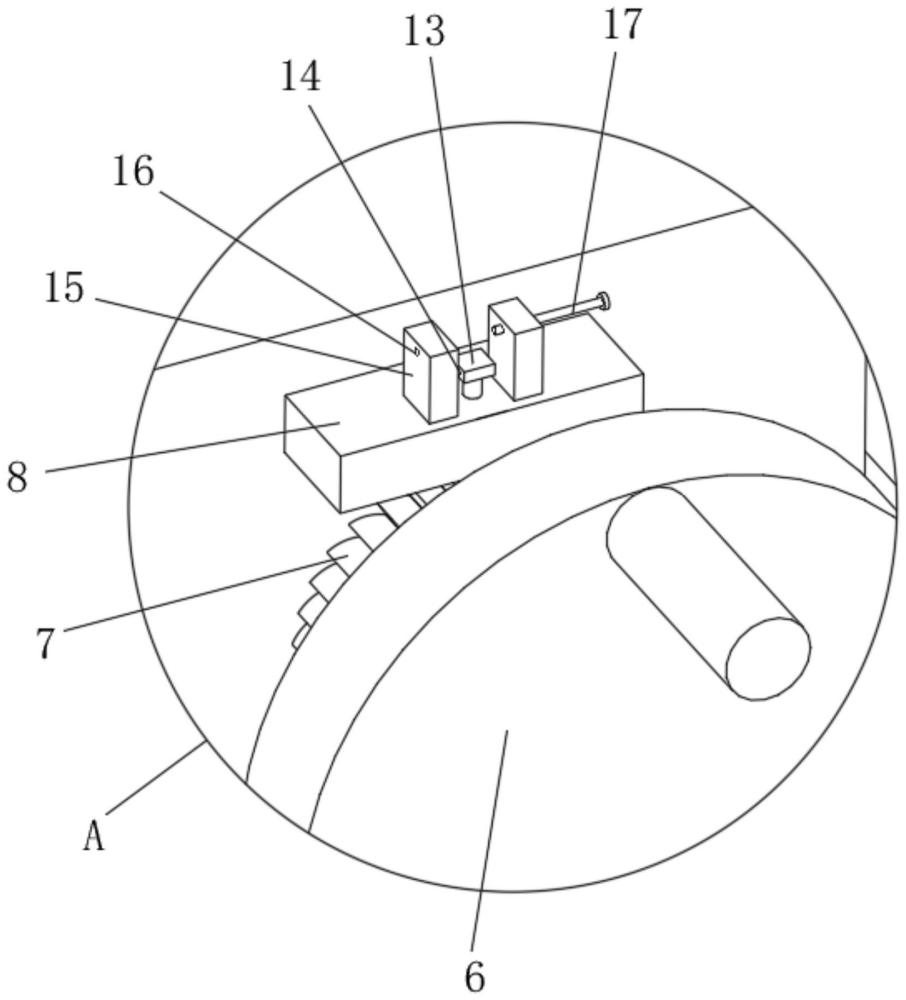

图2 一侧固定框架处的局部放大图
图3 图2中A部分的结构示意图

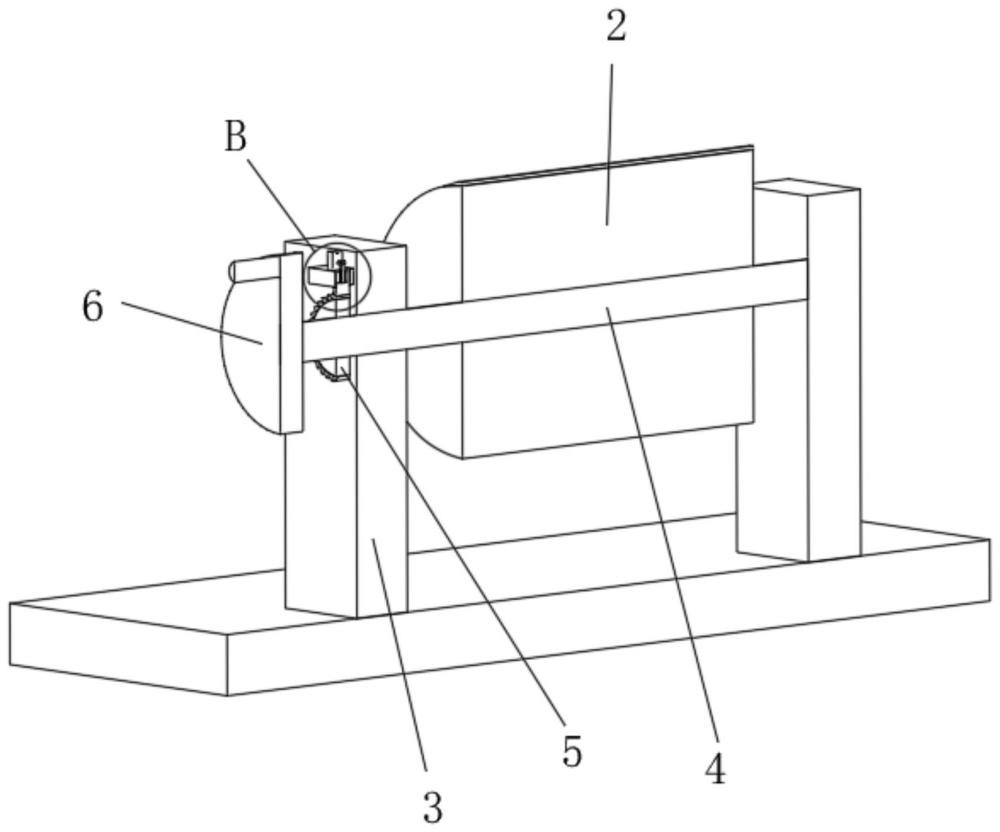

图4 第一放料辊剖视的结构示意图

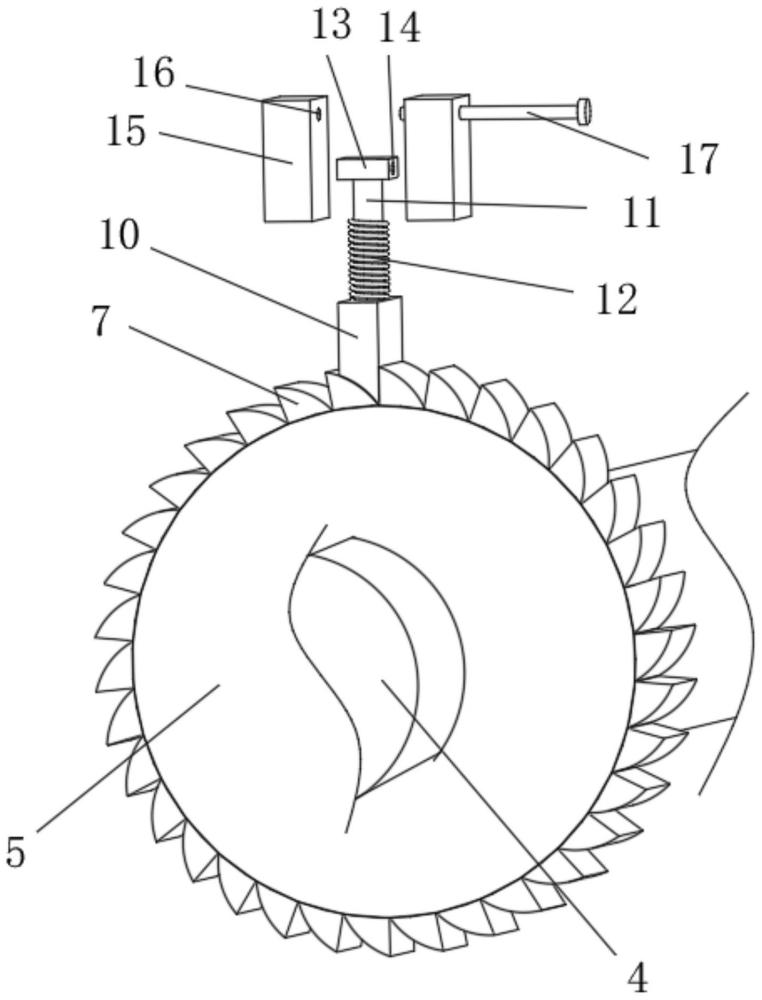

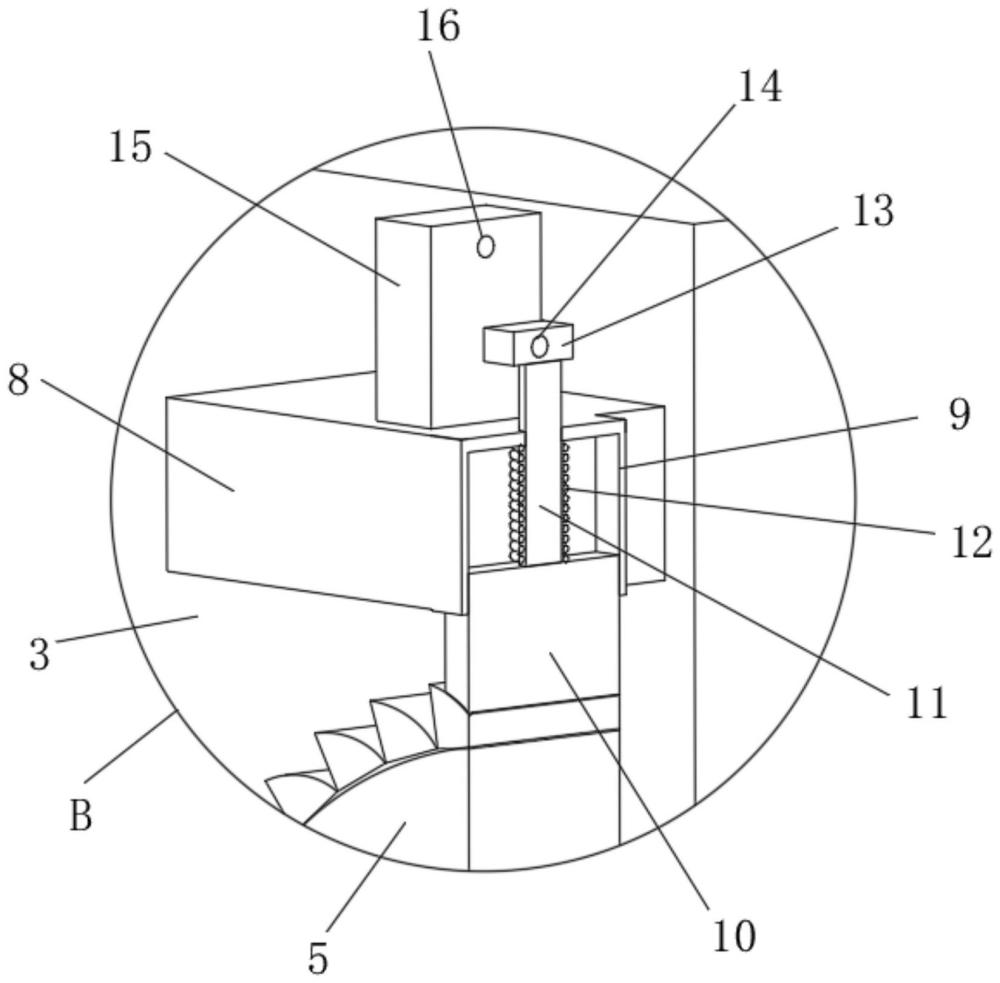

图5 图4中B部分的结构示意图
图6 圆柱爆炸视角的结构示意图

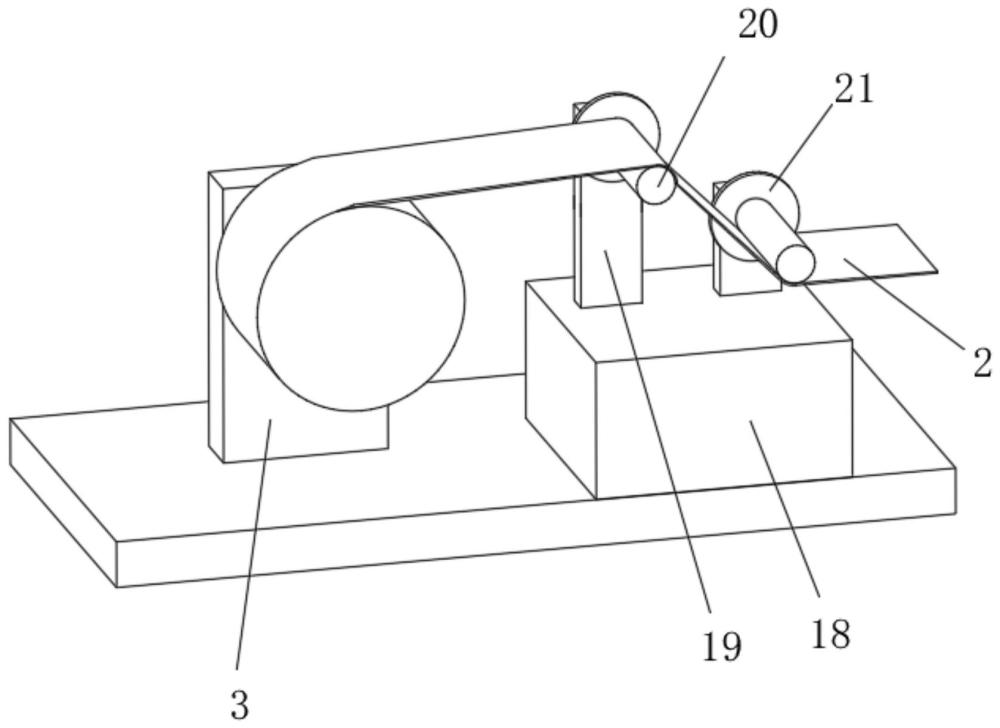

图7 侧面剖视的结构示意图
图例说明：1、底板；2、防渗土工膜主体；3、支撑板；4、第一放料辊；5、齿轮；6、转动盘；7、弧形齿；8、固定架；9、升降腔；10、弧形滑块；11、圆柱；12、弹簧；13、顶块；14、顶孔；15、竖块；16、块孔；17、插销；18、固定块；19、固定板；20、第二放料辊；21、挡板。 2 实用新型名称：一种用于定位土工膜缺陷、测试限漏效果的试验装置 申请号：CN202320071408 公开号：CN219104667U 授权公告日：2023.05.30 专利权人：河海大学 本实用新型公开了一种用于定位土工膜缺陷、测试限漏效果的试验装置，包括试验槽，试验槽的底板为透明材料制成，试验槽安装在支架上；试验槽的下方安装有朝向试验槽底板的摄像头，摄像头与数据采集器电性连接，数据采集器与计算机电性连接。通过在试验槽中铺设干砂层、土工膜和上垫层，在试验槽下方设置摄像头，观察水通过土工膜的缺陷位置渗漏至干砂层，并浸润相应位置的干砂，形成浸润区的扩散情况，确定土工膜的缺陷位置，并判断缺陷大小和形状。通过在土工膜与上垫层间设置保护层，可以测试相应限漏措施即保护层，对土工膜缺陷渗漏的限漏效果，从而为土工膜防渗工程中选择合适的限漏措施提供科学依据，为后续的土工膜缺陷修补工作争取时间。

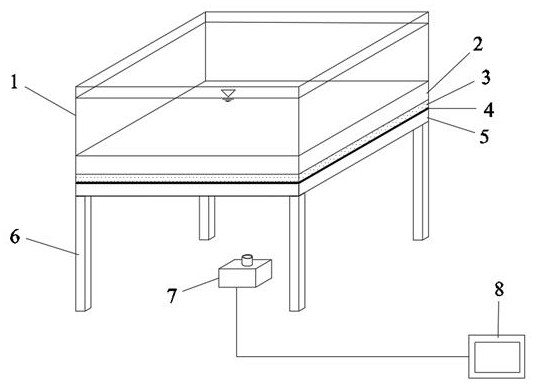

图1 整体结构示意图

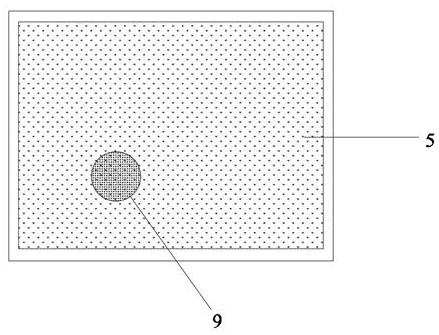

图2孔状缺陷的土工膜

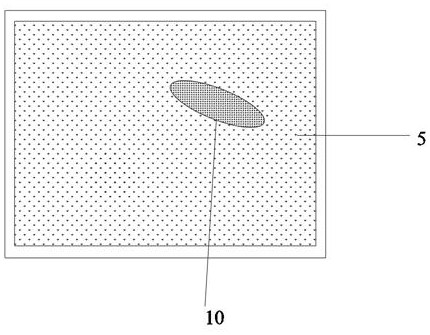

图3缝状缺陷的土工膜
图例说明：1、试验槽；2、上垫层；3、保护层；4、土工膜；5、下垫层；6、支架；7、摄像头；8、数据采集器；9、孔状缺陷；10、缝状缺陷。
------摘录自“国家知识产权局网站”
【供稿：杨佳 审核：刘伟超 编辑：程凤娟】
|
