| 为适应工程对土工格室性能的需求，拓展土工格室的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格室技术推广与应用，增进技术人员对土工格室产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年5月份协会会员单位授权的土工格室相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
实用新型专利
1 实用新型名称：一种土工格室组间连接结构申请号：CN202223323470 公开号：CN218992049U 授权公告日：2023.05.09 专利权人：兰州德科工程材料有限公司 本实用新型公开了一种土工格室组间连接结构，本实用新型属于土工格室技术领域。连接结构为U形插件，U形插件包括平行的第一立柱和第二立柱，第二立柱高度大于第一立柱；第二立柱中部向下折弯并指向第一立柱，折弯角度85°～95°，折弯后形成第一折弯段；第一折弯段中部围绕第一立柱折弯成回勾形，并将第一立柱勾设于回勾内，第一折弯段折弯后形成第二折弯段；第二折弯段中部竖直向上折弯形成第三折弯段。本实用新型在U形插件上增加直立状的第三折弯段，可使用手钳夹持第三折弯段，便于操作人员夹持及发力，可轻松将两个立柱头端连接成一体，快速完成U形插件的连接作业。

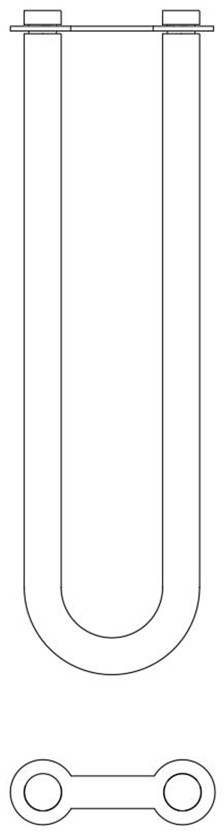

图1 现有U形插件配合8字环垫片的结构示意图

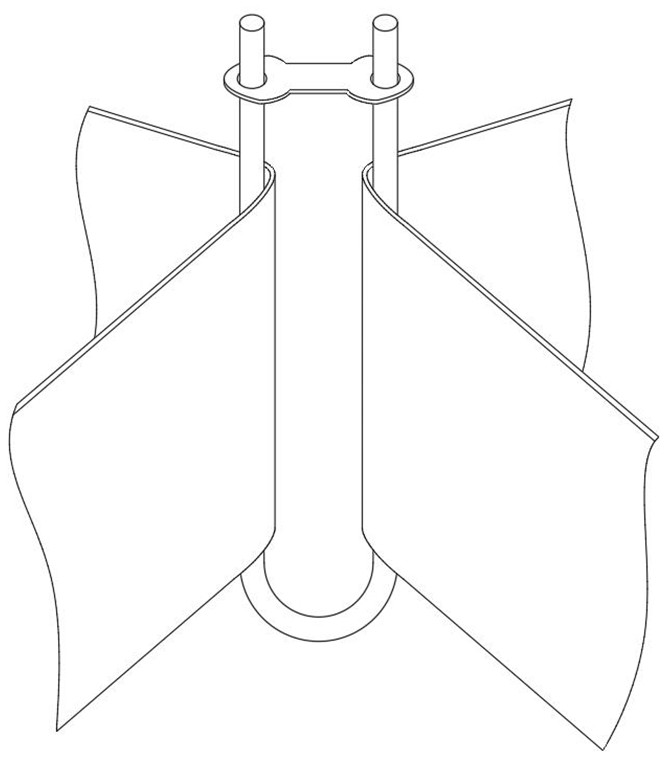

图2 图1中U形插件与土工格室的组间连接示意图

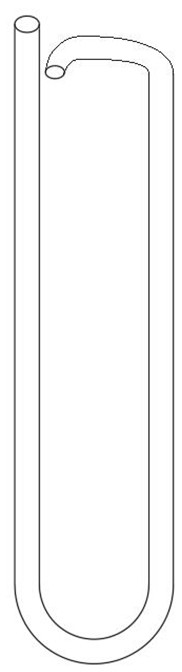

图3 现有钢丝折弯成U形插件的初始结构示意图

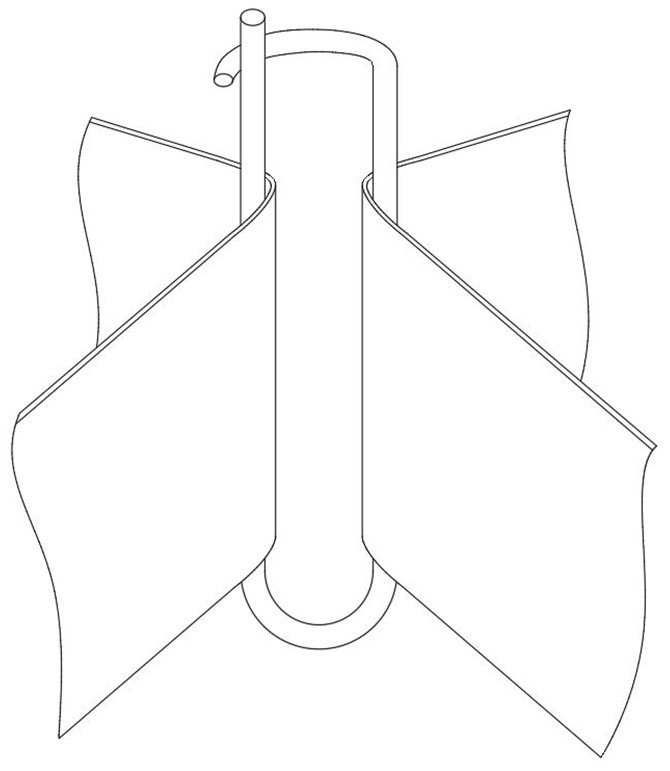

图4 图3中钢丝与土工格室的组间连接示意图

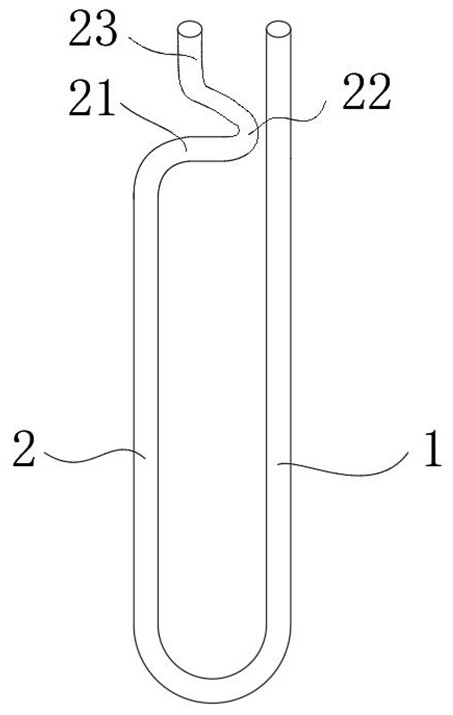

图5 U形插件的初始结构示意图

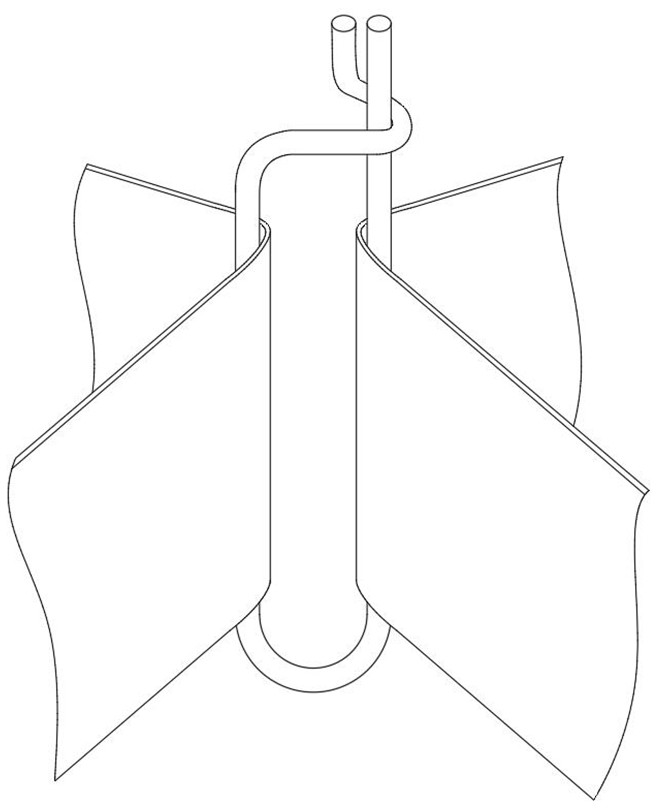

图6 图5中U形插件与土工格室的组间连接示意图
图例说明：1、第一立柱；2、第二立柱；21、第一折弯段；22、第二折弯段；23、第三折弯段。
------摘录自“国家知识产权局网站”
【供稿：杨佳 审核：刘伟超 编辑：程凤娟】
|
