土工膜相关专利汇编-35
【字体: 】  【发布日期:2023-11-08 15:41】  【来源:中国土工合成材料工程协会】  【作者:中国土工合成材料工程协会】
  为适应工程对土工膜性能的需求,拓展土工膜的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用,增进技术人员对土工膜产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2023年6月份协会会员单位授权的土工膜相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。
发明专利
1 发明名称:一种高陡边坡防渗系统及其铺设方法
申请号:CN202011269592
公开号:CN112523264B
授权公告日:2023.06.16
专利权人:广东省建筑设计研究院有限公司
  本发明公开了一种高陡边坡防渗系统及其铺设方法,该高陡边坡防渗系统包括场底防渗结构、斜边坡防渗结构及陡峭边坡防渗结构,场底防渗结构包括场底反滤层、渗沥液导流层、场底防渗膜保护层、场底防渗层、场底GCL膨润土层、膜下保护层及场底基底层,场底防渗层为双光面高密度聚乙烯土工膜;斜边坡防渗结构包括斜边坡保护层、斜边坡防渗膜保护层、斜边坡防渗层、斜边坡GCL膨润土层、斜边坡坡面钝化层及斜边坡基底层,斜边坡防渗层为双糙面高密度聚乙烯土工膜。本发明的高陡边坡防渗系统根据矿坑的场底、斜边坡和陡峭边坡的环境情况,设置各种防渗结构,各防渗结构简单,防渗效果好,使各防渗结构根据环境情况,具有针对性的防渗作用。

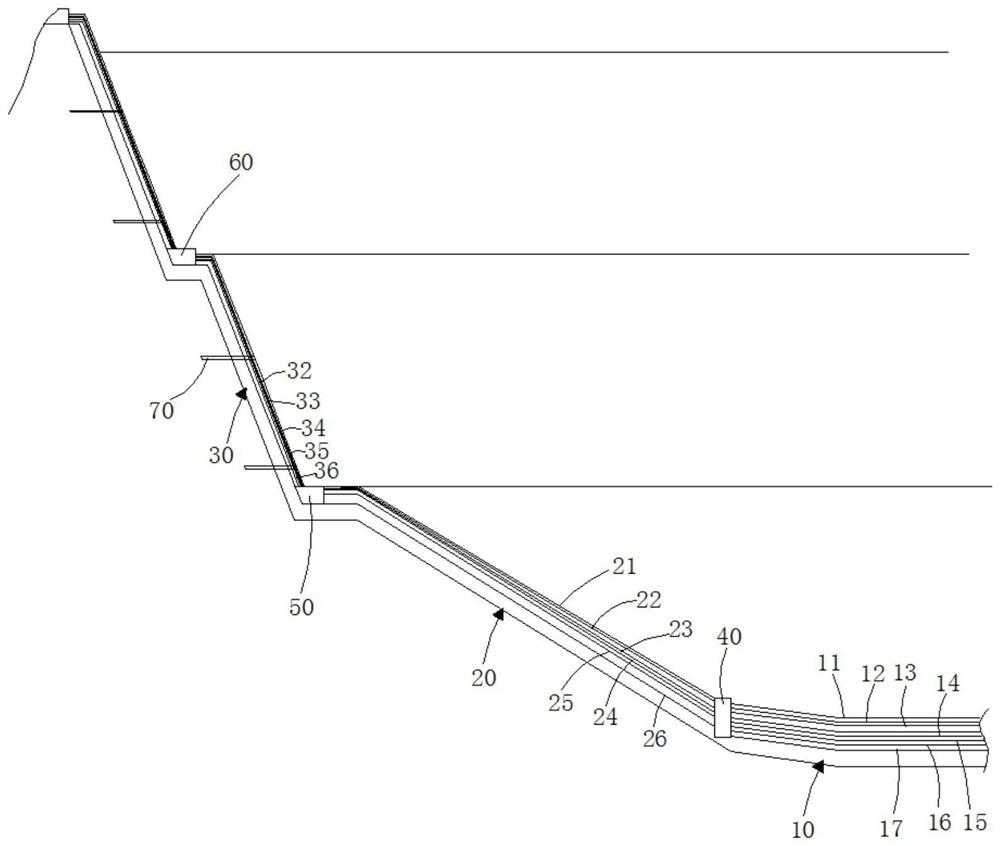

图1 结构示意图

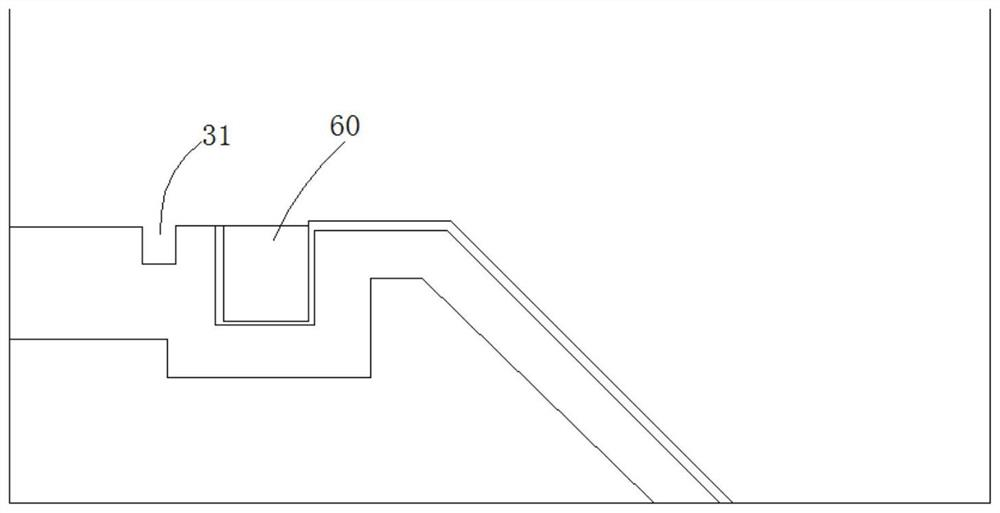

图2 陡峭边坡的锚固节点设计的结构示意图

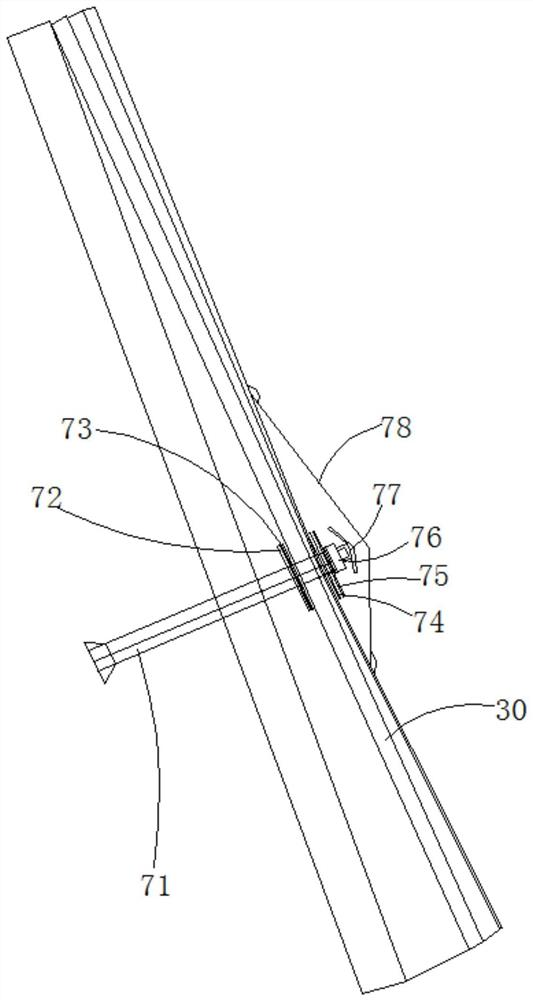

图3 陡峭边坡防渗结构的顶部的锚固结构示意图
  图例说明:
  10、场底防渗结构;11、场底反滤层;12、渗沥液导流层;13、场底防渗膜保护层;14、场底防渗层;15、场底GCL膨润土层;16、膜下保护层;17、场底基底层;20、斜边坡防渗结构;21、斜边坡保护层;22、斜边坡防渗膜保护层;23、斜边坡防渗层;24、斜边坡GCL膨润土层;25、斜边坡坡面钝化层;26、斜边坡基底层;30、陡峭边坡防渗结构;31、排水沟;32、陡峭边坡保护层;33、陡峭边坡防渗膜保护层;34、陡峭边坡防渗层;35、陡峭边坡GCL膨润土层;36、陡峭边坡坡面钝化层;37、陡峭边坡基底层;40、场底锚固沟;50、斜边坡锚固沟;60、陡峭边坡锚固沟;70、构锚固结构;71、锚固螺栓;72、第一锚固钢板;73、第一HDPE膜垫;74、第二HDPE膜垫;75、第二锚固钢板;76、螺帽;77、PE冒垫;78、锚固防渗膜。
实用新型专利
1 实用新型名称:一种单糙面土工膜的喷糙一体化设备
申请号:CN202223472999
公开号:CN219255257U
授权公告日:2023.06.27
专利权人:山东路德新材料股份有限公司; 泰安路德工程材料有限公司
  本实用新型提供了一种单糙面土工膜的喷糙一体化设备,通过展膜架输出土工膜,制作出的土工膜通过进口进入到喷糙箱内,限制辊可以对土工膜进行限制导向,保证土工膜移动时的稳定,土工膜在喷糙箱内通过喷糙机构进行一面的喷糙,喷糙后,进入到喷糙箱内的清洗组件,对喷糙完后朝下的光面,利用进行毛刷辊对光面进行旋转式的接触清洗,再利用加热辊清除土工膜的光面一侧的清洗水,实现并完成土工膜的光面清理,及时清洗有效的避免土工膜光面在喷糙过程中产生污染问题,无需再经过二次加工,一次便可成型产出单糙面产品,节约时间,节约人力,节约生产成品。

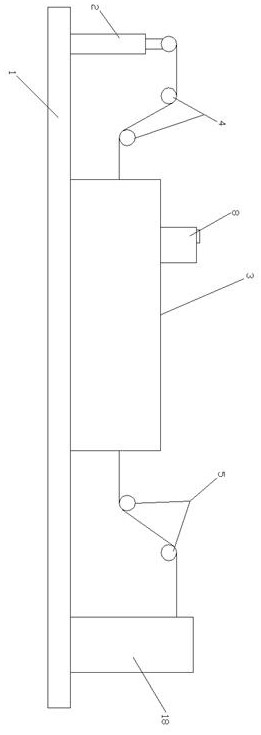

图1 正视结构示意图

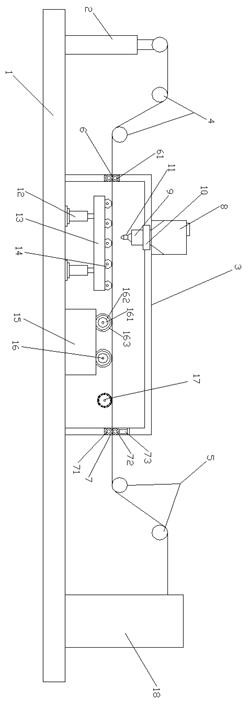

图2 正视部分剖面结构示意图
  图例说明:
  1、工作台;2、展膜架;3、喷糙箱;4、第一导辊;5、第二导辊;6、进料口;61、限制辊;7、出料口;71、支撑辊;72、压辊;73、电动推杆;8、储料箱;9、输料管;10、电磁阀;11、喷头;12、电动支撑杆;13、安装架;14、导向辊;15、清洗液箱;16、毛刷辊;161、内辊筒;162、外辊;17、加热辊;18、收卷装置。

2 实用新型名称:一种糙面防水土工膜
申请号:CN202223140829
公开号:CN219240501U
授权公告日:2023.06.23
专利权人:山东路德新材料股份有限公司; 泰安路德工程材料有限公司
  本实用新型公开了一种糙面防水土工膜,包括土工膜主体,所述土工膜主体上表面位置固定连接有若干均匀分布的顶部防滑凸块,通过防滑凸块可以有效防滑,增大摩擦李,所述土工膜主体任意一侧上表面和下表面位置开设有平面槽,所述土工膜主体远离平面槽一侧位置开设有固定连接凹槽,通过平面槽方便土工膜主体插入固定连接凹槽内。本实用新型使得土工膜之间连接不需要通过热熔技术固定,且固定充分,方便分离,避免因热熔后分离造成土工膜损坏,有利于土工膜的反复使用。

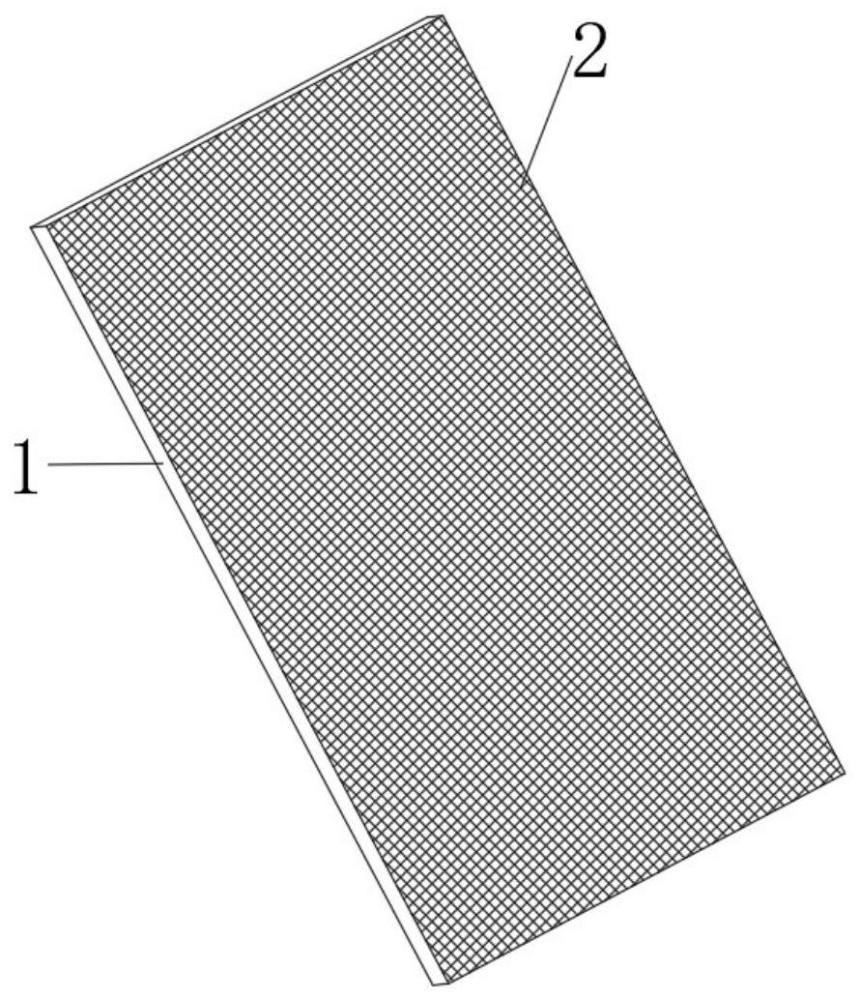

图1 结构示意图

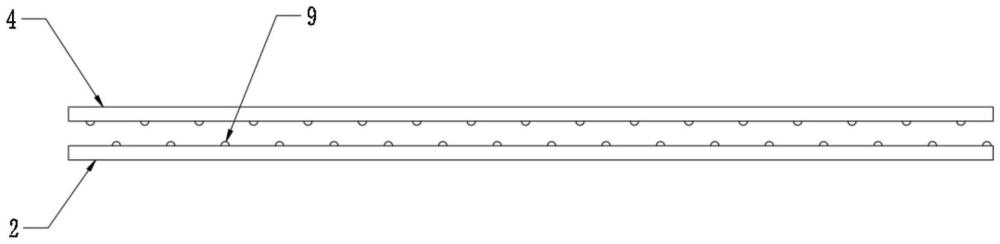

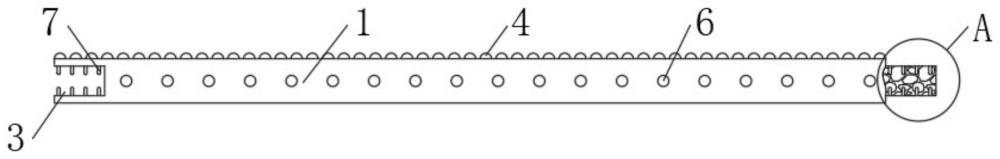

图2侧面局部剖视图

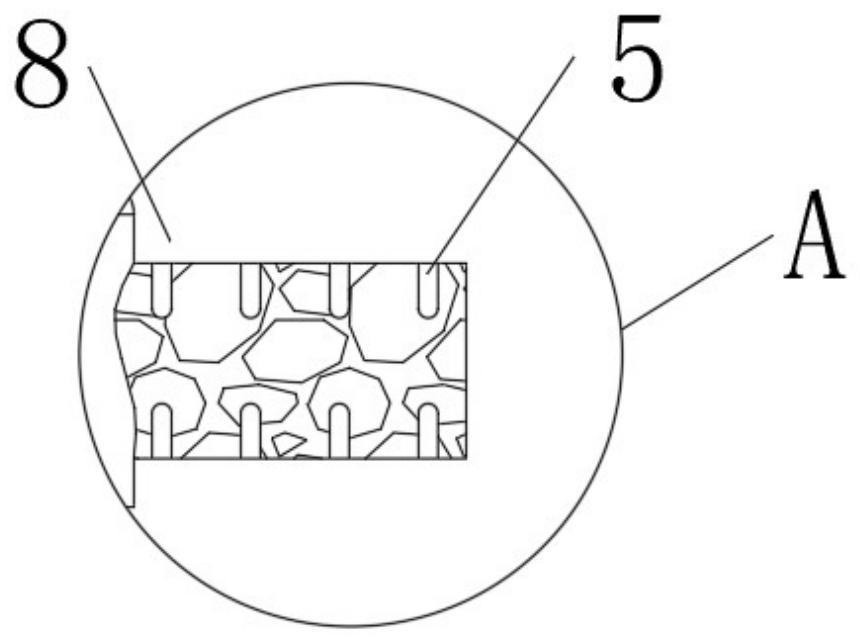

图3图2中A处的放大图
  图例说明:
  1、土工膜主体;2、加强筋网;3、固定连接凹槽;4、顶部防滑凸块;5、固定卡和槽;6、疏散孔;7、固定卡合针;8、平面槽。

3 实用新型名称:一种土工膜环形吹塑模具头
申请号:CN202223288783
公开号:CN219236112U
授权公告日:2023.06.23
专利权人:山东鑫宇土工材料工程有限公司
  本实用新型涉及一种土工膜环形吹塑模具头,属于吹塑模具技术领域,包括模具体和模芯,模芯包括由上到下依次设置的控制段、腔体段和接触段,接触段与模具体内壁滑移连接,腔体段与模具体同轴设置且其外径小于模具体的内径,控制段的母线呈弧形设置,模芯下端面固定连接有第一连接环,模具体底壁上固定连接有第二连接环,第一连接环与第二连接环螺纹连接,模芯上端卡接有转动把手。控制段呈弧形设置,通过对模芯转动,调整第一连接环与第二连接环的相对位置,进而调整控制段与模具体之间的距离,以控制土工膜的成型厚度,这样同一宽度的土工膜可以对应不同的成型厚度,一套模具可以生产多种不同尺寸型号的土工膜,从而减少企业模具成本的投入。

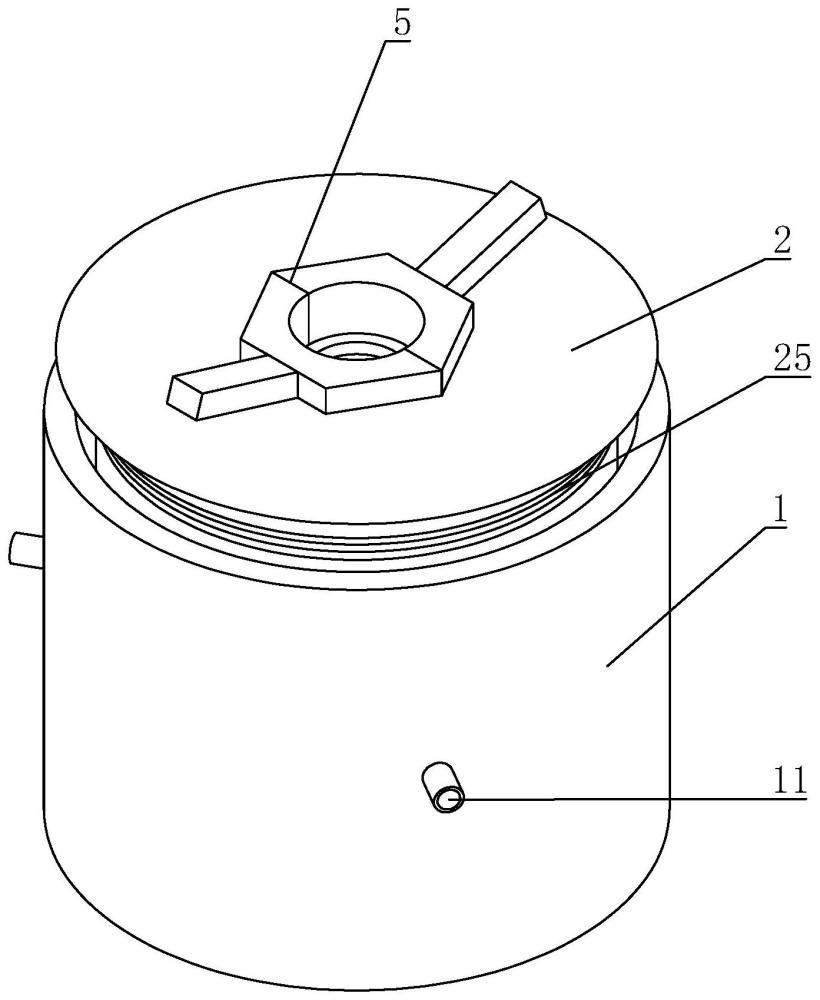

图1 整体结构示意图

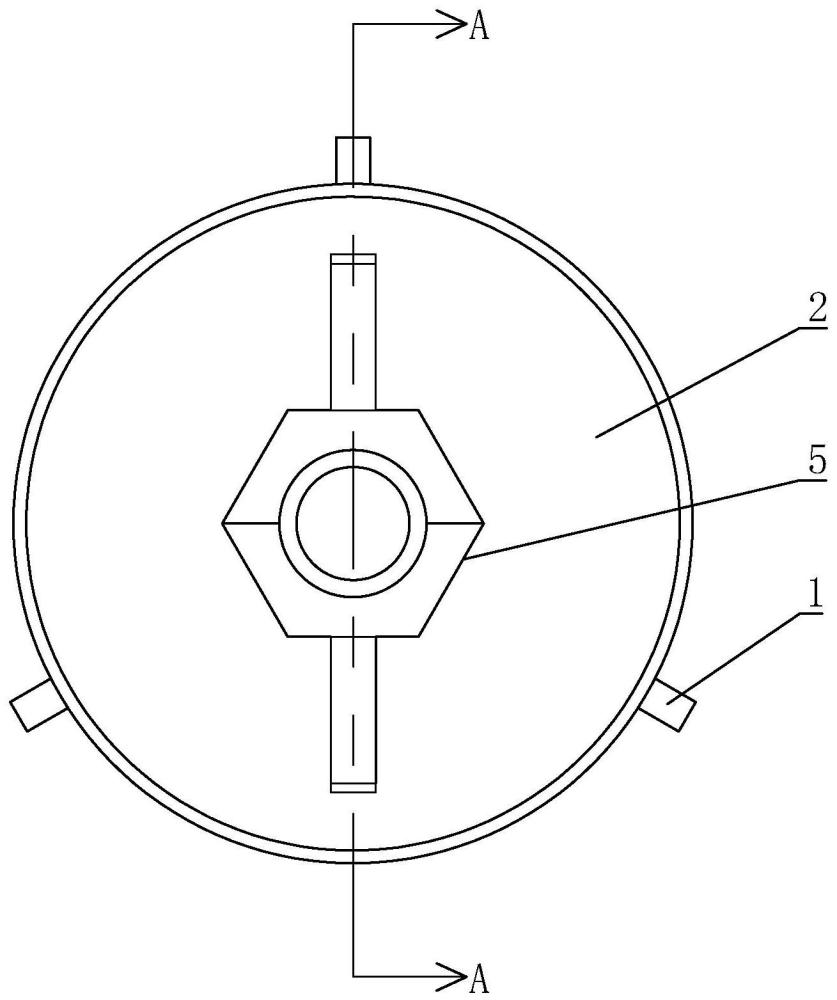

图2整体结构俯视图

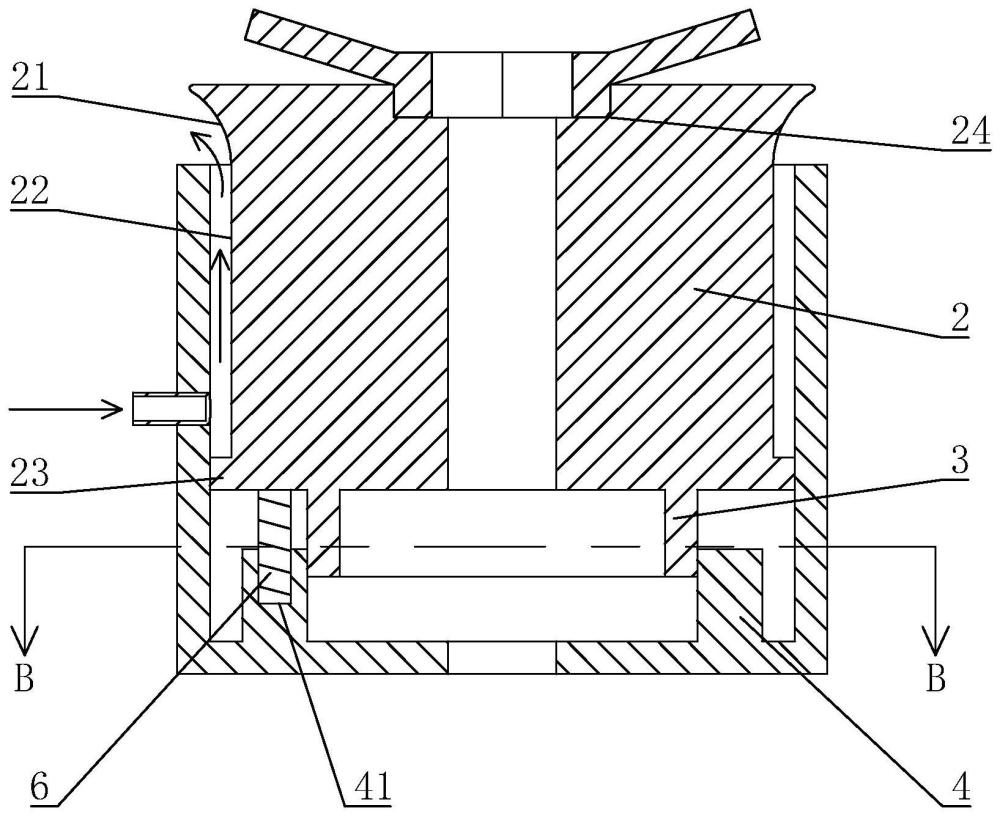

图3沿图2中A-A剖面线的剖视图

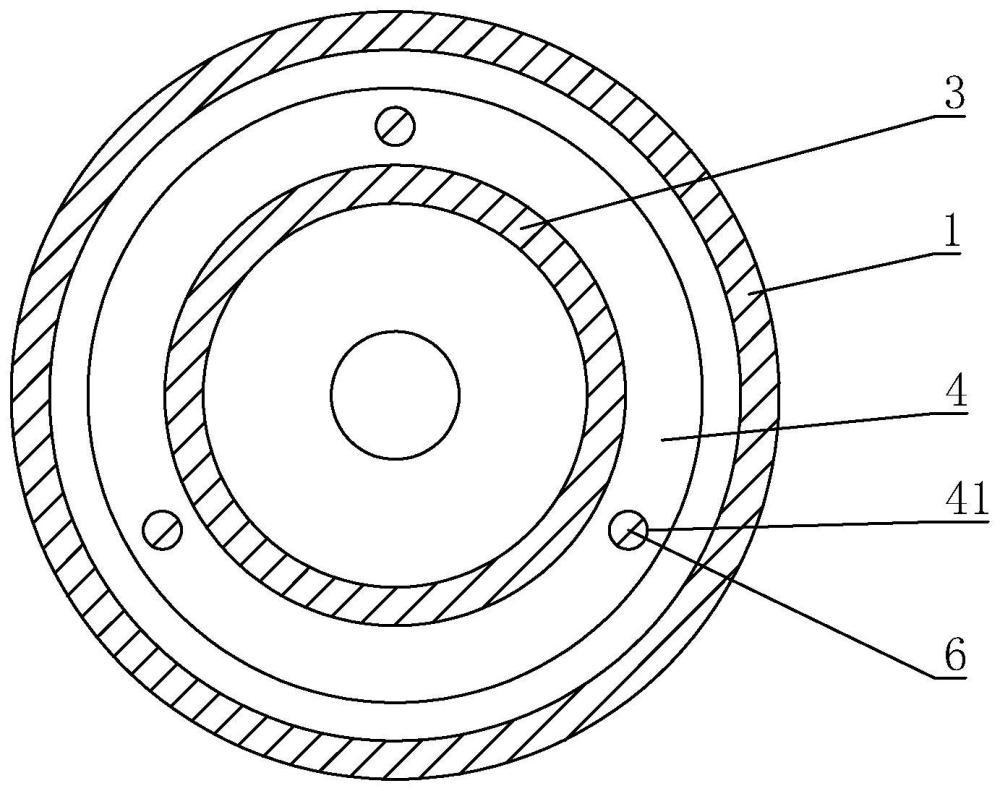

图4沿图3中B-B剖面线的剖视图

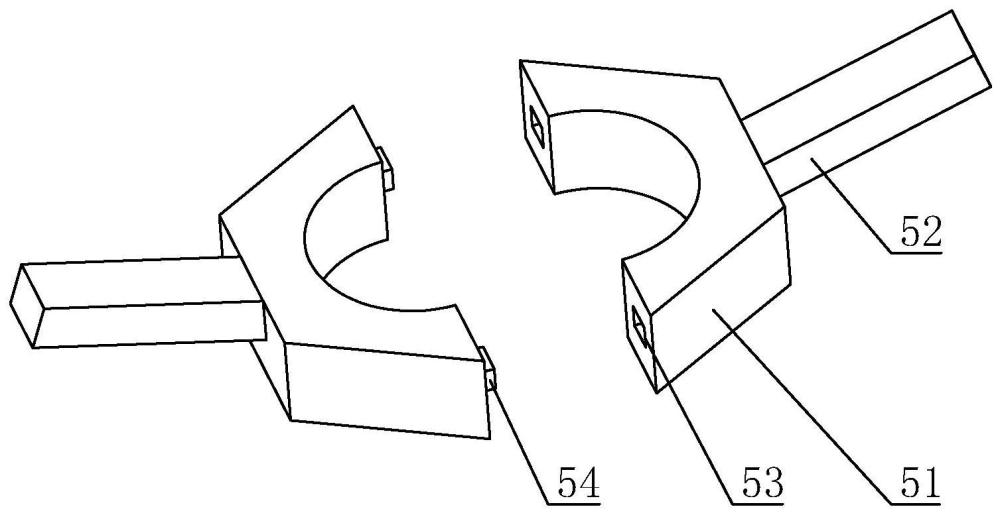

图5转动把手的放大图

  图例说明:
  1、模具体;11、进料口;2、模芯;21、控制段;22、腔体段;23、接触段;24、转槽;25、检查线;3、第一连接环;4、第二连接环;41、定位孔;5、转动把手;51、环体;52、杆体;53、卡槽;54、凸块;6、限位柱。

4 实用新型名称:一种复合土工膜锚固结构
申请号:CN202223474566
公开号:CN219175332U
授权公告日:2023.06.13
专利权人:中国水利水电第十二工程局有限公司
  本实用新型提供一种复合土工膜锚固结构,涉及水利工程技术领域,包括防水层、止水密封垫组件和若干个固定组件,固定组件布置在止水密封垫组件上,固定组件包括压紧板件、垫片、螺母和螺栓,防水层、止水密封垫组件、压紧板件、垫片、螺母依次叠层设置,止水密封垫组件中至少包括两层密封垫,两层密封垫之间形成用于夹紧固定复合土工膜的区域。本复合土工膜锚固结构简单,能有效减少复合土工膜端部应力集中,增强适应能力,解决复合土工膜由于直接与混凝土接触产生的易撕裂的问题。使用材料为建筑施工中常见材料,施工便捷、经济合理。本结构确保了复合土工膜与周边混凝土接触位置防渗安全、可靠。

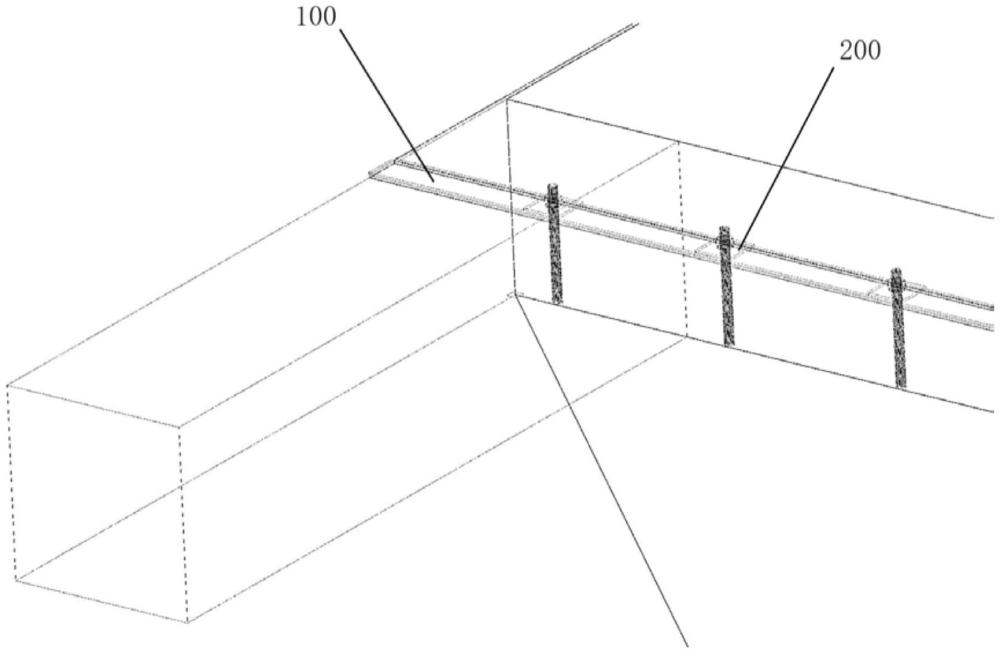

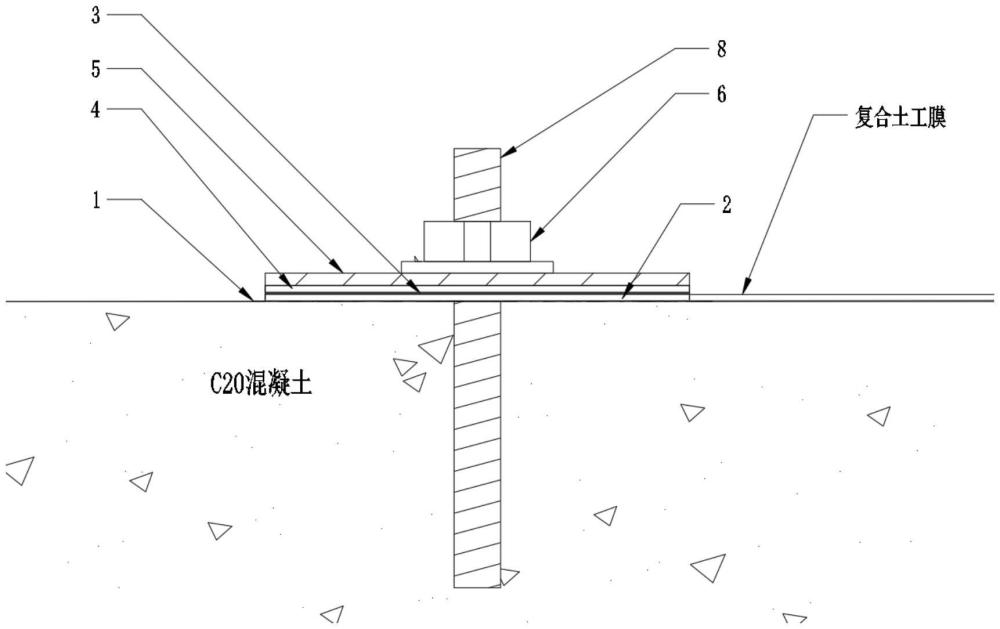

图1 整体结构示意图

图2三维结构示意图

图3上密封垫和下密封垫的截面示意图

  图例说明:
  2、下密封垫;3、主膜折叠层;4、上密封垫;5、压紧板件(钢板);6、弹簧垫片;7、螺母;8、螺栓;9、条状突起;100、止水密封垫组件;200、固定组件。

------摘录自“国家知识产权局网站”
