| 为适应工程对土工膜性能的需求，拓展土工膜的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用，增进技术人员对土工膜产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年7月份协会会员单位授权的土工膜相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明名称：提高可生长式堆浸结构浸取效率的方法申请号：CN202211181739 公开号：CN115612866B 授权公告日：2023.07.04 专利权人：南昌大学 本发明公开了一种提高可生长式堆浸结构浸取效率的方法，涉及稀土冶金技术领域。所述方法包括如下步骤：靠近基岩堆筑第一级堆体时，第一级堆体的离子吸附型稀土矿的浸取开始前，在第一级堆体的坡面设置土工膜；堆筑第一级堆体后以及最后一级堆体前的其它各级堆体时，在本级堆体堆筑时，前一级堆体的离子吸附型稀土矿的浸取结束后，本级堆体的离子吸附型稀土矿的浸取开始前，沿着本级堆体的坡面设置土工膜；堆筑最后一级堆体时，前一级堆体的离子吸附型稀土矿的浸取结束后，在最后一级堆体内设置注液管。所述方法能够提高稀土的浸取效率，实现浸矿液的高效利用。
图1 结构示意图

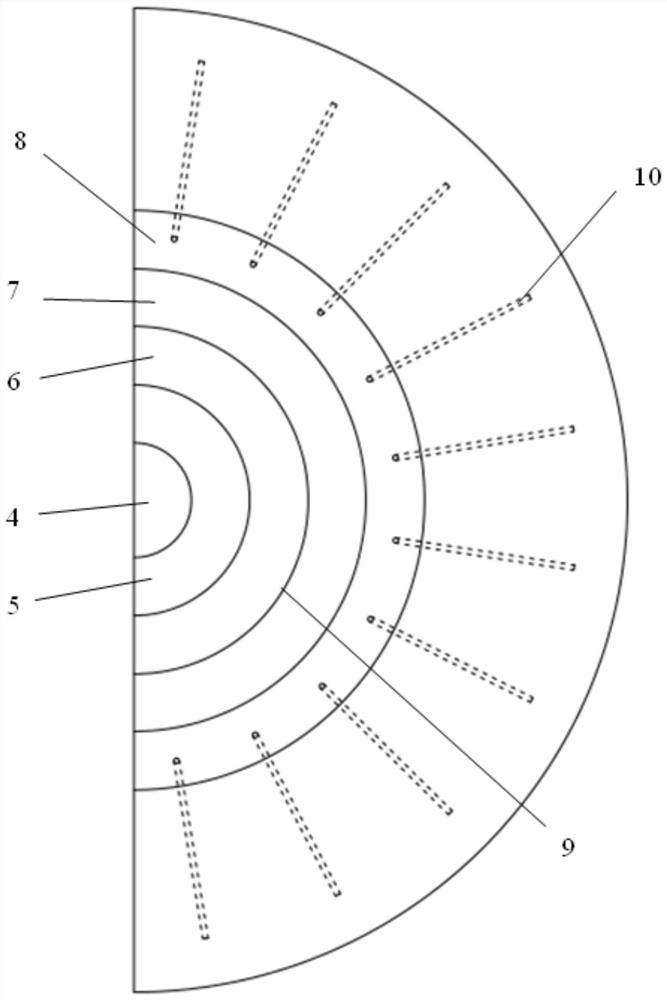

图2 结构俯视图

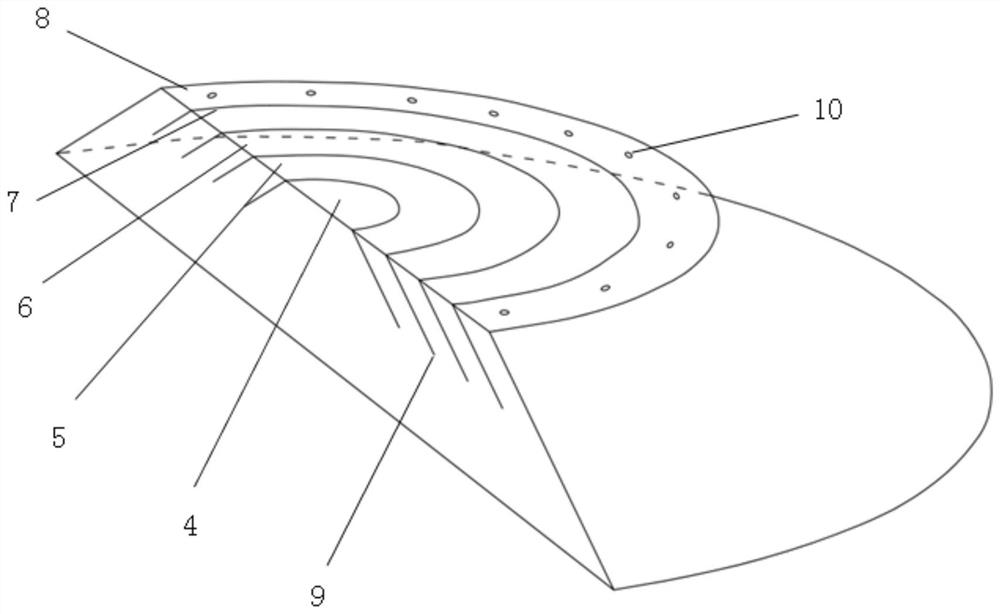

图3 结构的三维布置图

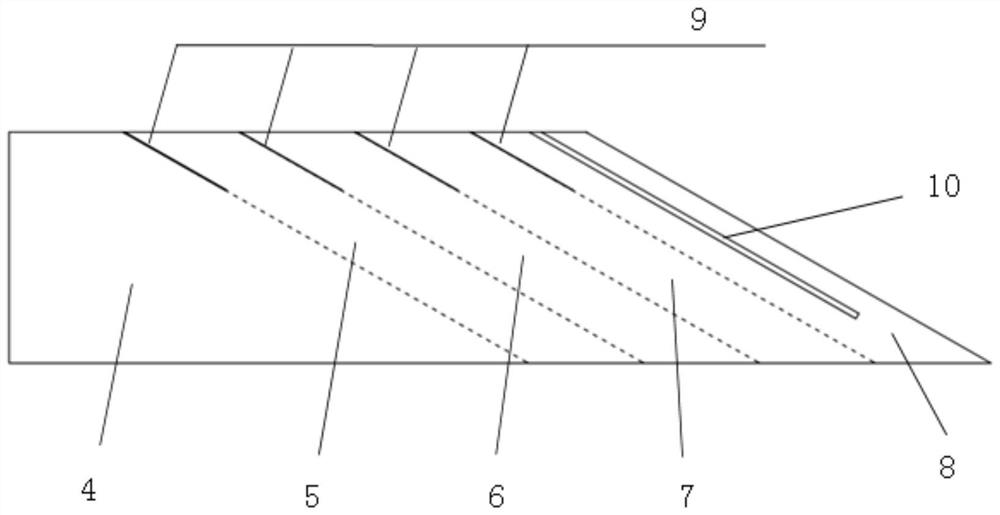

图4 结构的纵截面方案布置图

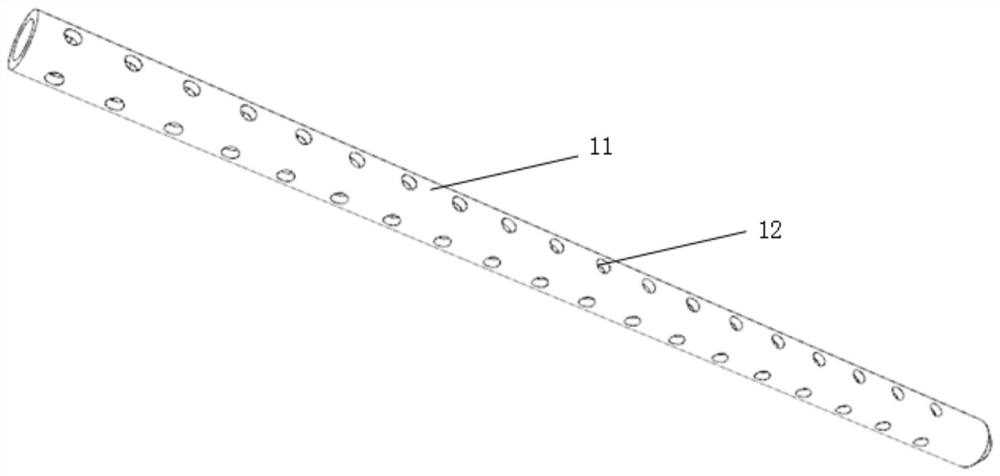

图5 注液管的三维图

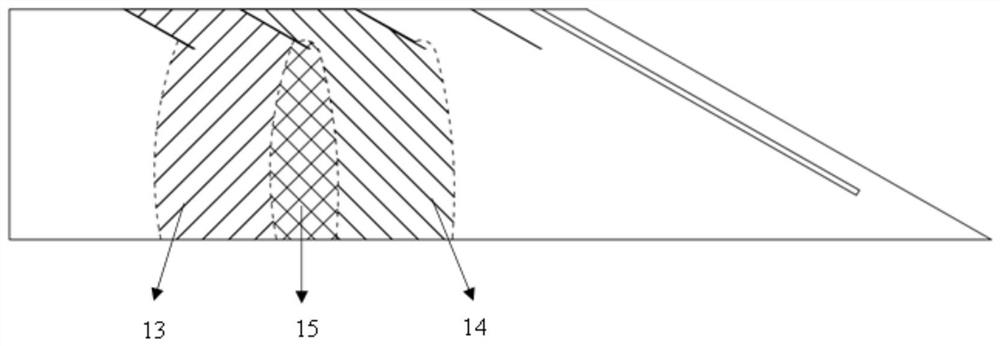

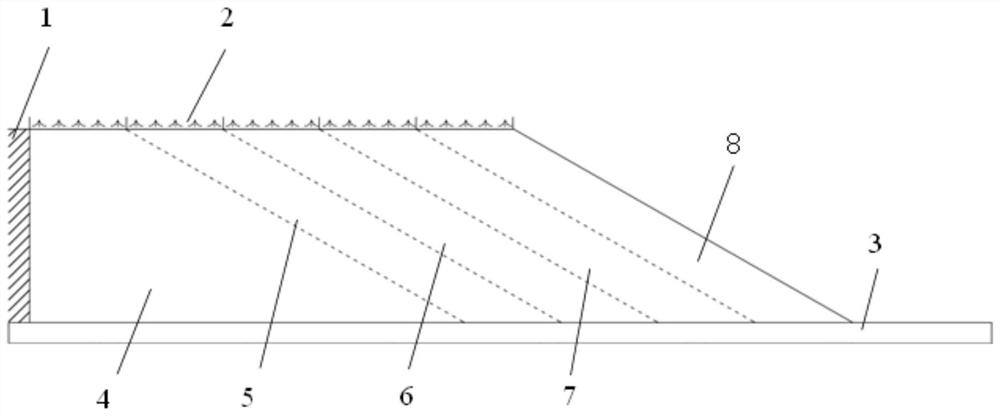

图6 铺设土工膜提高浸取效率的原理图
图例说明：1、基岩；2、注液系统；3、浸出液导排层；4、第一级堆体；5、第二级堆体；6、第三级堆体；7、第四级堆体；8、第五级堆体；9、土工膜；10、注液管；11、管壁；12、外渗水孔；13、前一级堆体的离子吸附型稀土矿的浸取区域；14、本级堆体的离子吸附型稀土矿的浸取区域；15、重复浸矿区域。
实用新型专利
1 实用新型名称：一种土工膜环形吹塑风环结构申请号：CN202223074991 公开号：CN219405413U 授权公告日：2023.07.25 专利权人：山东鑫宇土工材料工程有限公司 本实用新型涉及一种土工膜环形吹塑风环结构，属于风环技术领域，包括风环本体，风环本体的外侧壁上开设有进风口，风环本体的内侧壁上开设有出风口，风环本体内腔中固定连接有连接杆，连接杆上等间距固定连接有分割环，分割环将出风口分割成若干出风通道，分割环下端固定连接有连接件，连接件下端固定连接有连接环，两连接环之间螺纹连接有挡风环，分割环侧壁上加工有螺纹，挡风环分割环螺纹连接。出风口呈圆环状可以实现环形的均匀出风，另外分割环将出风口等间距分割成多个出风通道，可以实现对出风量的控制。当需要减小出风风量时，可以向上转动挡风环，使挡风环螺纹连接于两分割环之间，将出风通道挡住，即可减小出风量。

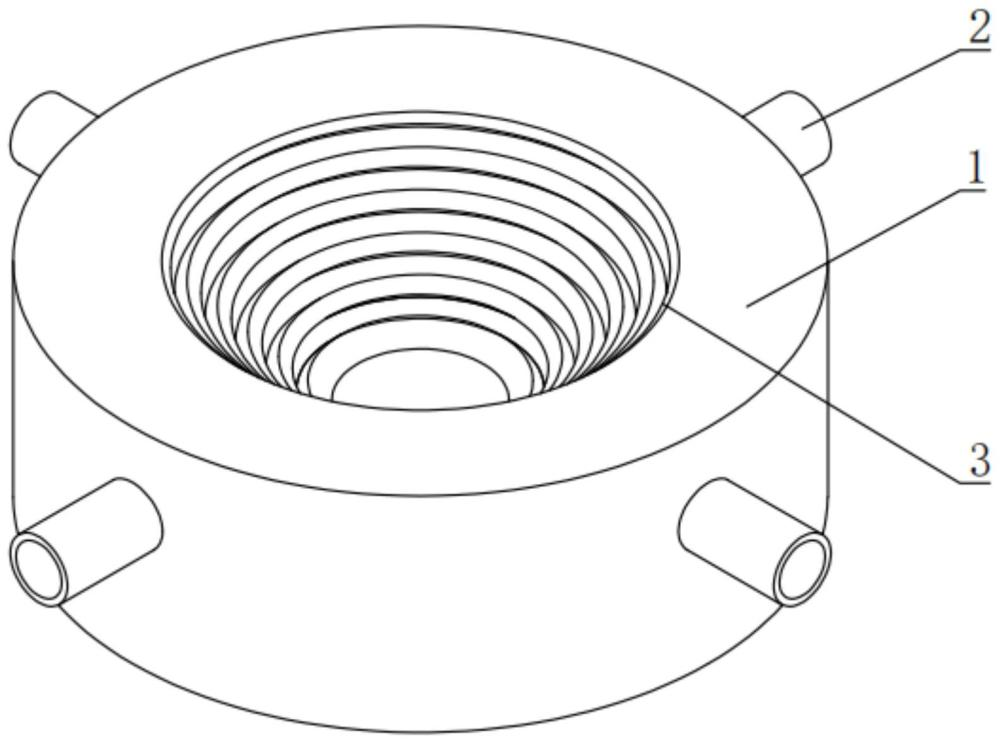

图1 整体结构的轴测图

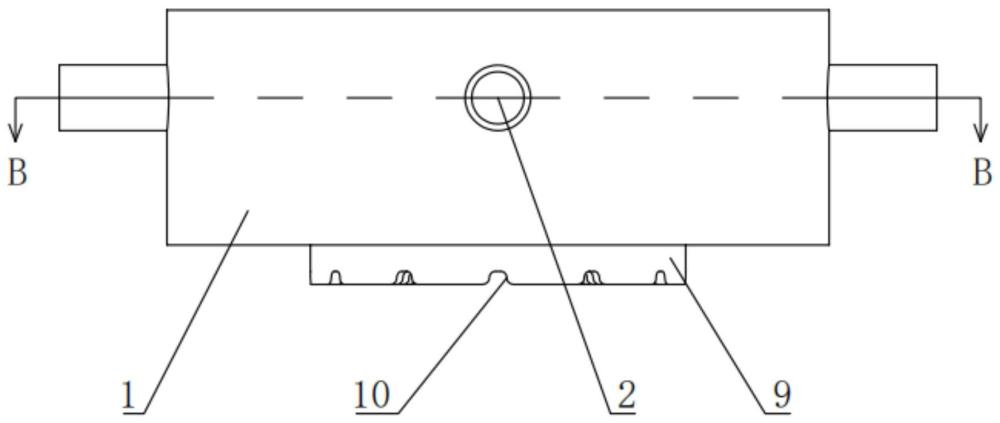

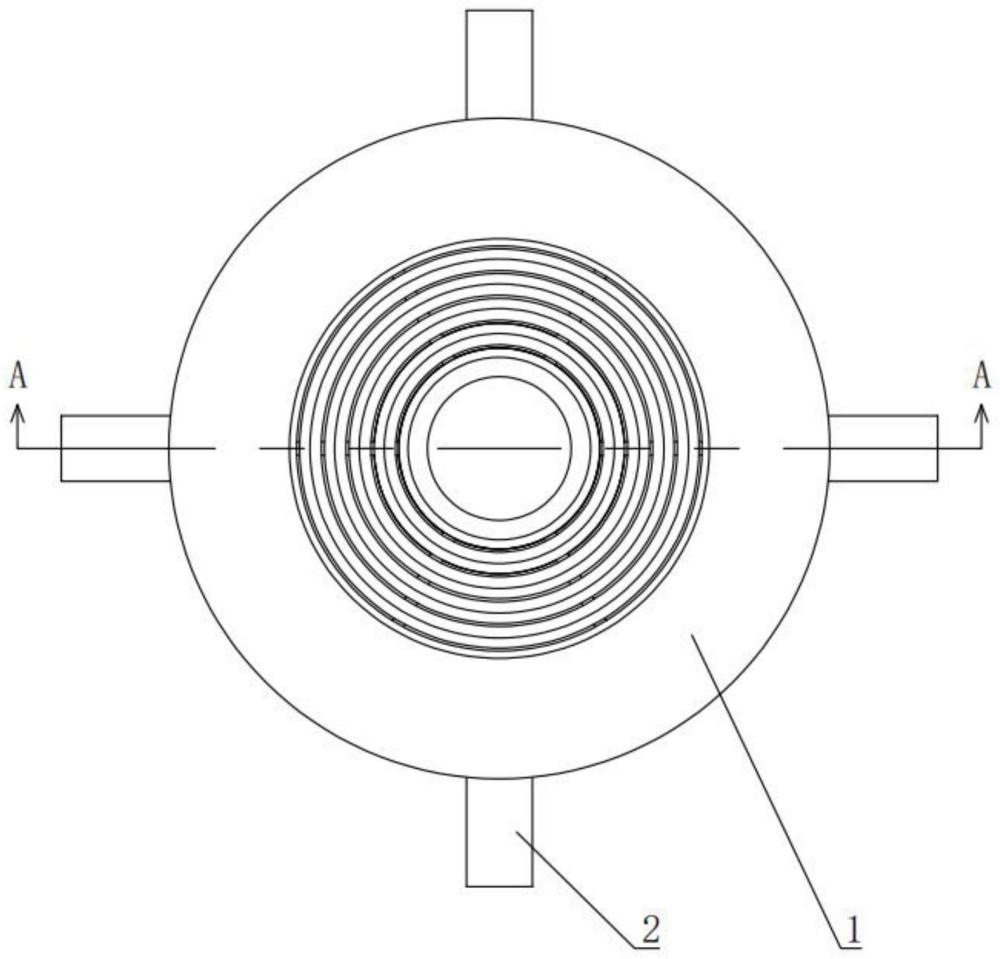

图2 整体结构的俯视图
图3 沿图2中A-A剖面线的剖视图
图4 整体结构的主视图

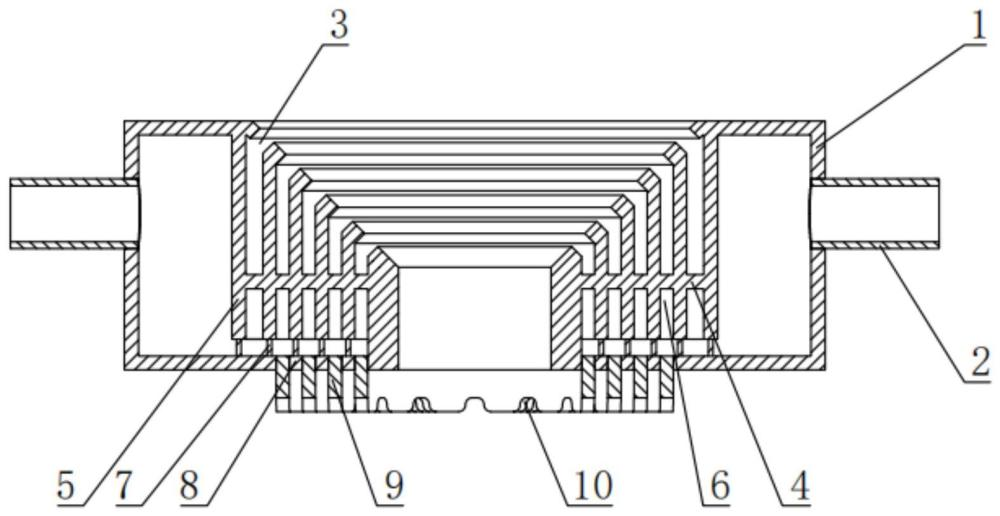

图5 沿图4中B-B剖面线的剖视图
图例说明： 1、风环本体；2、进风口；3、出风口；4、连接杆；5、分割环；6、出风通道；7、连接件；8、连接环；9、挡风环；10、凹槽。 2 实用新型名称：一种土工膜原料螺旋式加热送料机构 申请号：CN202320637206 公开号：CN219359996U 授权公告日：2023.07.18 专利权人：山东鑫宇土工材料工程有限公司 本实用新型涉及土工膜生产技术领域，且公开了一种土工膜原料螺旋式加热送料机构，包括输送仓，所述输送仓的外表面固定安装有加热套，所述输送仓的左侧固定安装有电机一，所述电机一的输出轴固定套装有螺旋输送辊，所述输送仓的顶端固定安装有破碎仓，所述破碎仓的顶端固定安装有进料口，所述破碎仓的左端固定安装有电机二，所述电机二的输出轴固定套装有破碎辊，所述破碎辊的右侧固定安装有齿轮，所述输送仓的外表面固定连接有支撑脚。避免螺旋输送辊对较硬的物料进行输送，进一步的延长了螺旋输送辊的使用寿命，有效降低了生产成本。

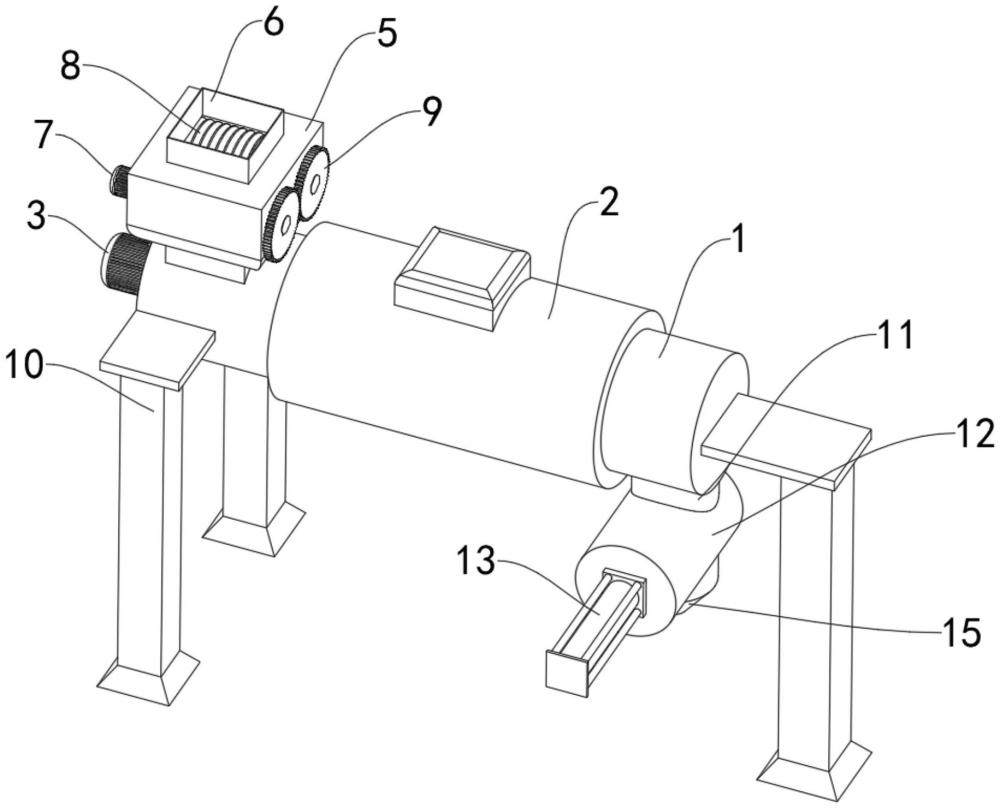

图1 结构示意图

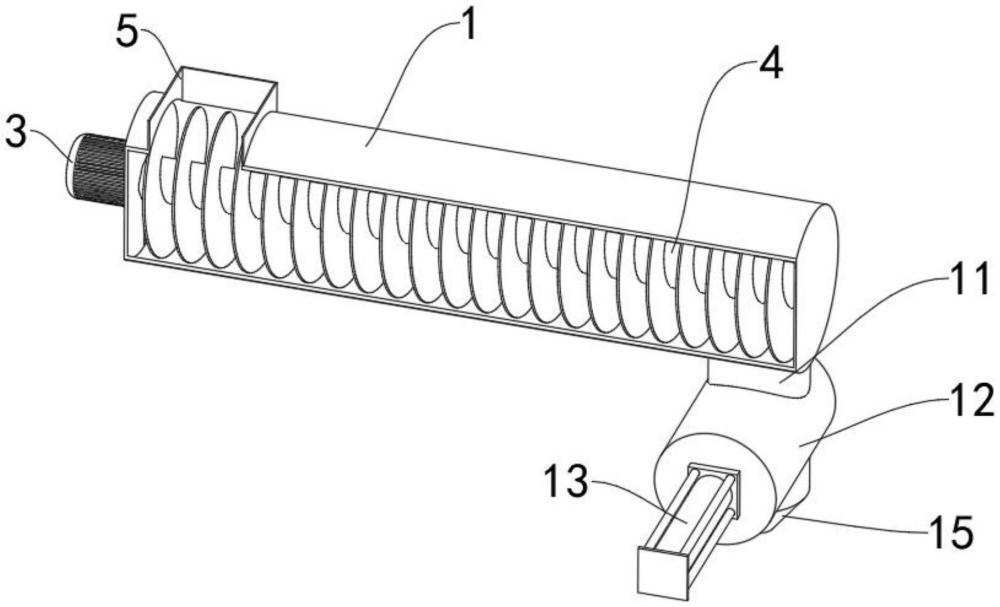

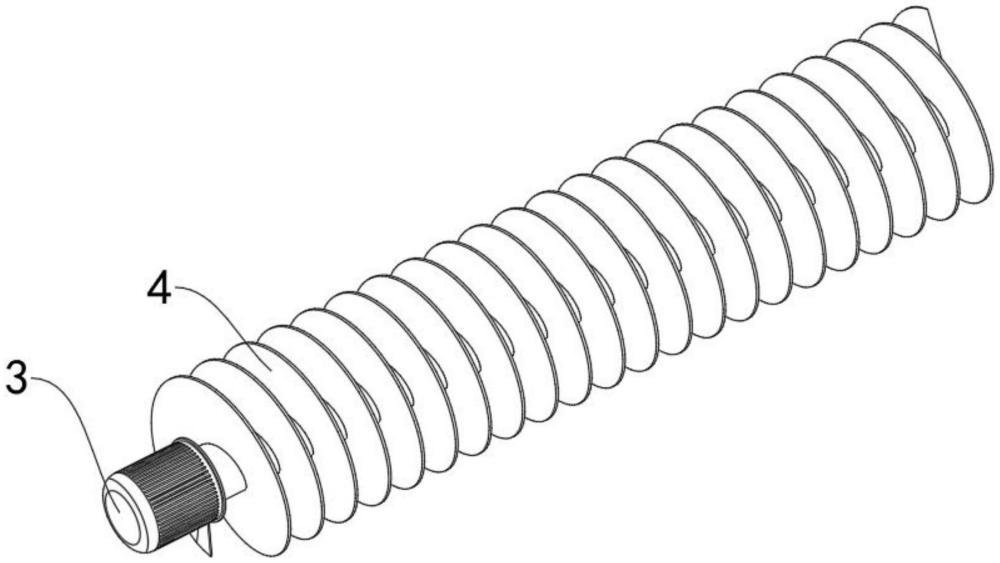

图2 螺旋输送辊连接示意图

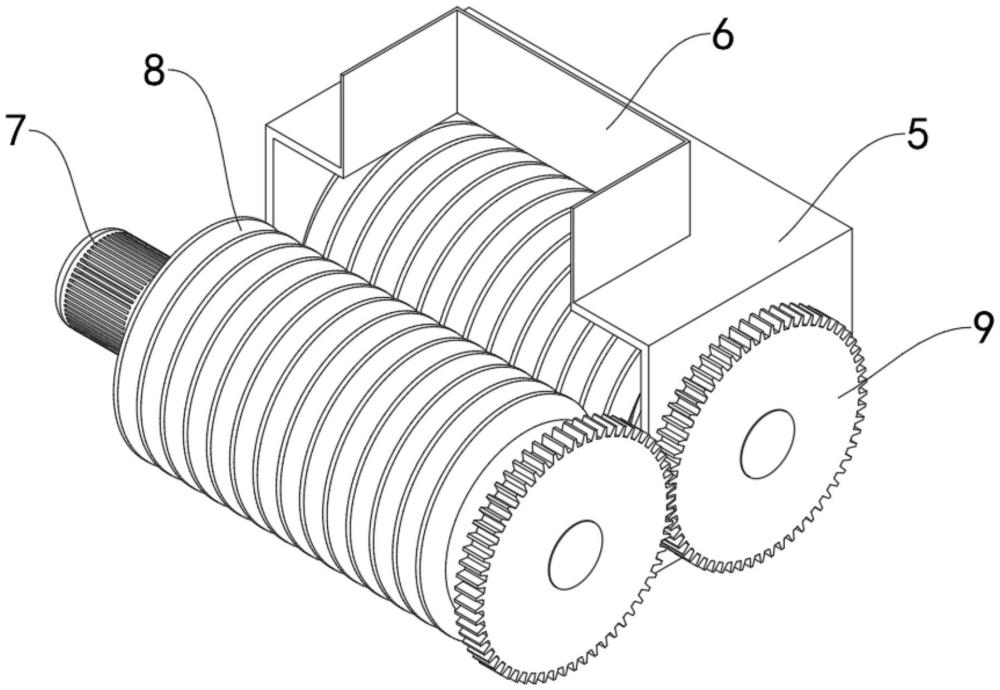

图3 破碎辊连接示意图

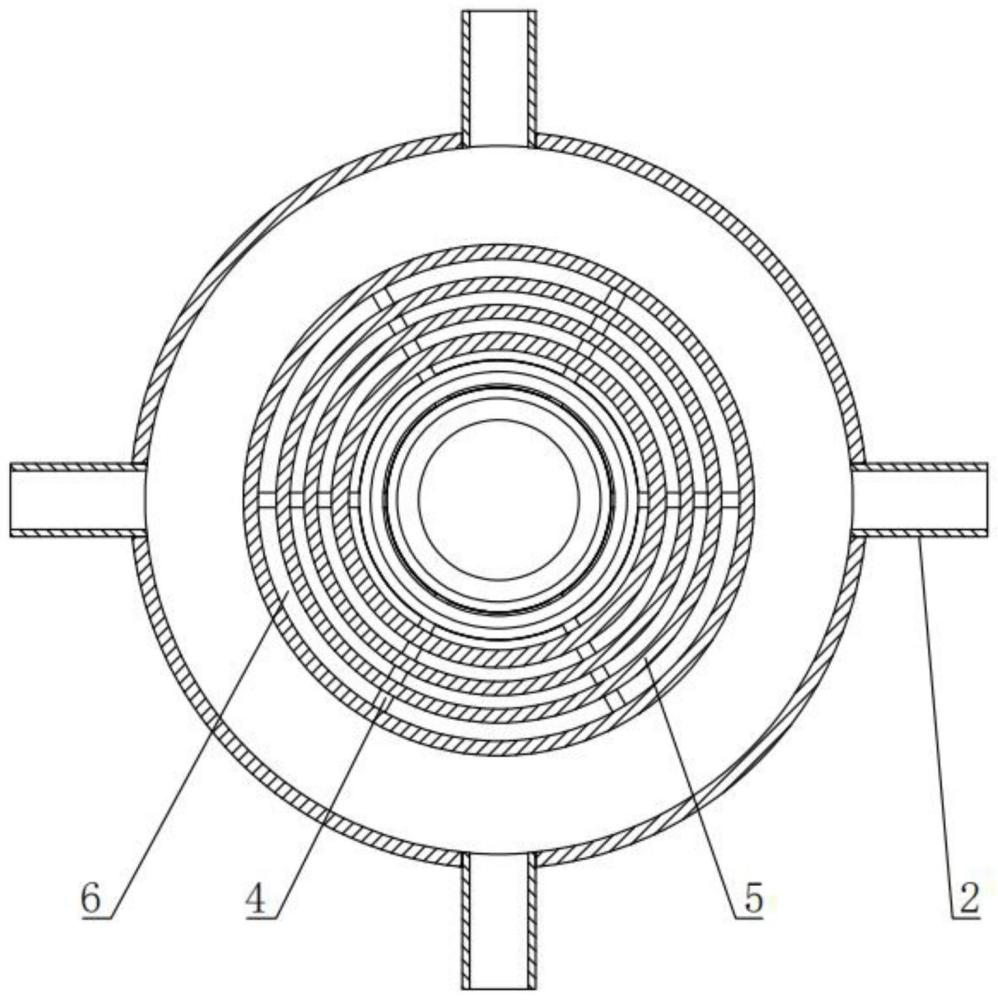

图4 控制管连接示意图

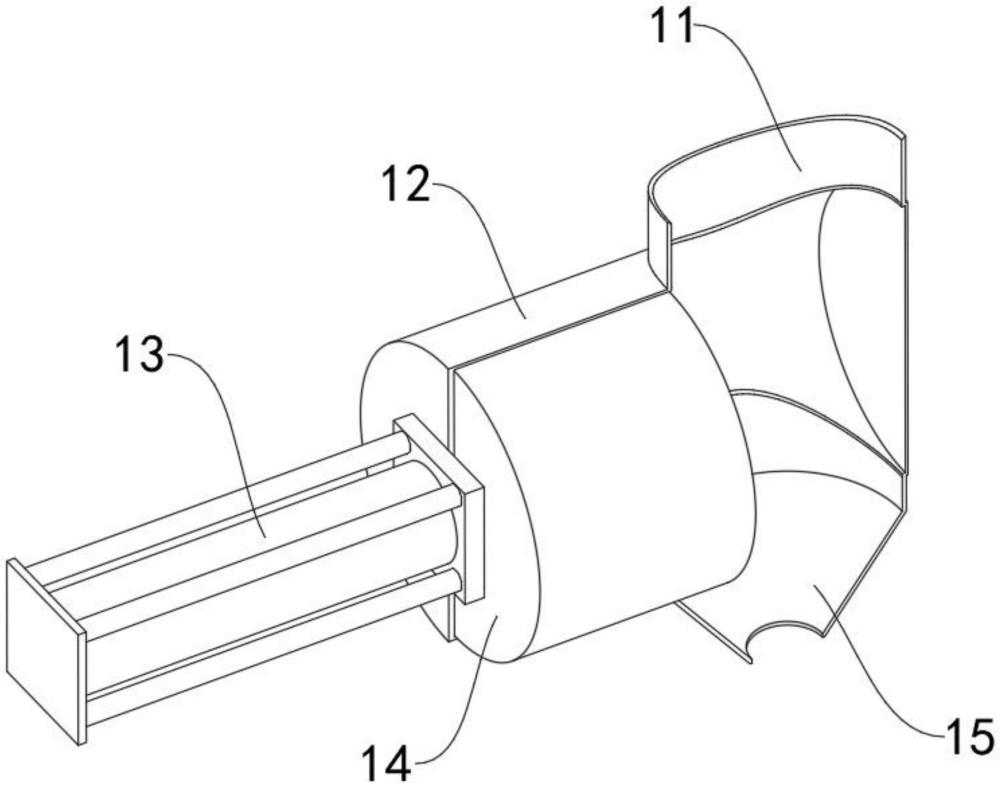

图5 螺旋输送辊连接示意图
图例说明：1、输送仓；2、加热套；3、电机一；4、螺旋输送辊；5、破碎仓；6、进料口；7、电机二；8、破碎辊；9、齿轮；10、支撑脚；11、下料管；12、控制管；13、气缸；14、堵塞块；15、下料嘴。 3 实用新型名称：一种土工膜裁切装置 申请号：CN202223175996 公开号：CN219337846U 授权公告日：2023.07.14 专利权人：上海盈帆工程材料有限公司 本实用新型公开了一种土工膜裁切装置，包括底板，所述底板转动贯穿设有两根转轴，两根所述转轴的两端均同轴固定连接有滚轮，所述底板上安装有推柄，所述底板的下端设有凹槽，所述凹槽内设有U型板，所述U型板内转动连接有转动轴，所述转动轴外同轴固定连接有切割轮，所述凹槽内设有用于对U型板进行升降的升降机构，所述转动轴的一端转动贯穿U型板并与其中一根转轴之间通过传动机构传动连接。本实用新型对土工膜裁切较为省力且方便，且裁切时较为节约电力。

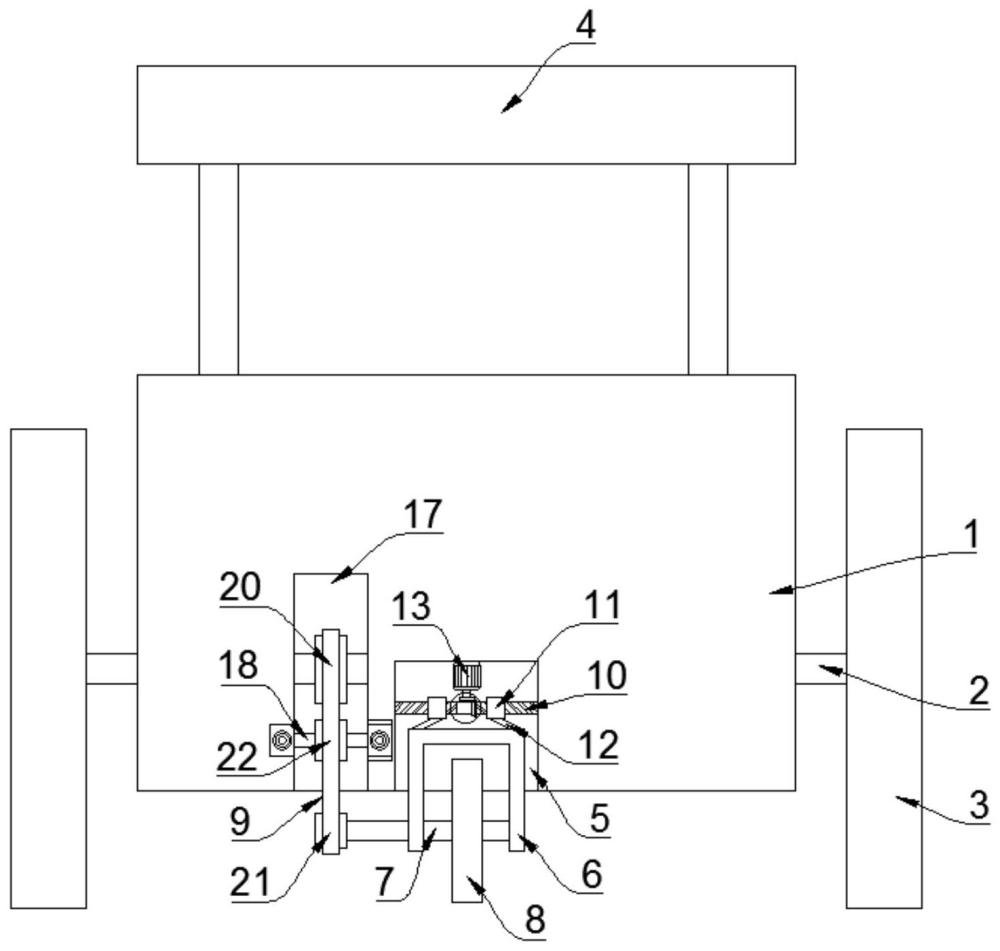

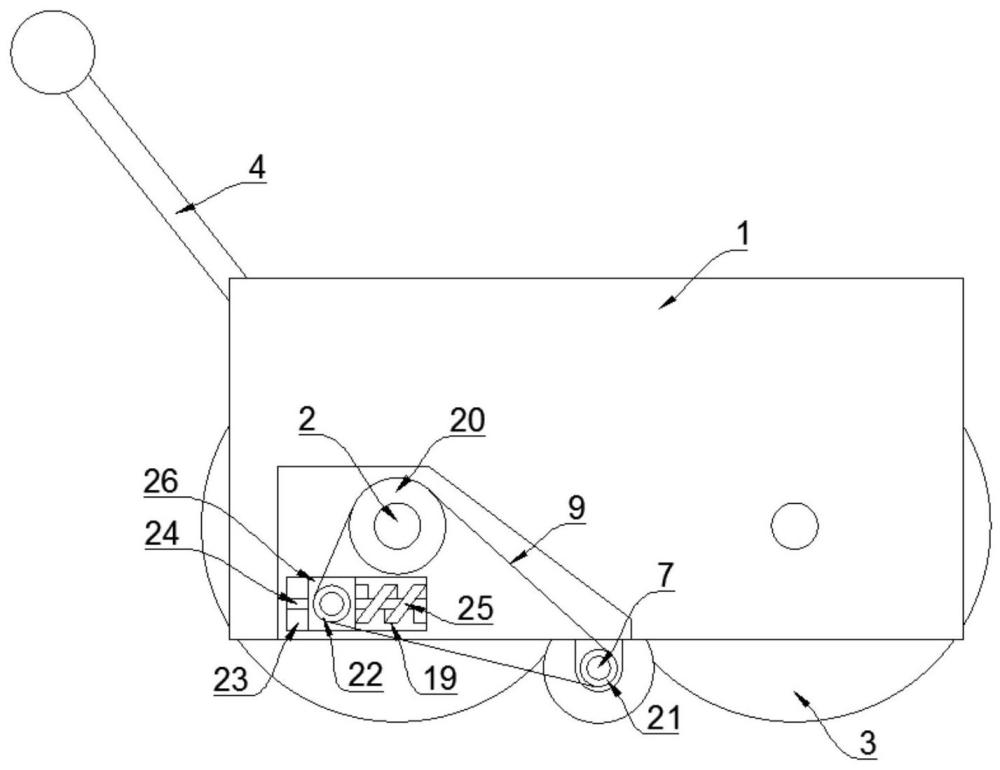

图1 正面结构透视图
图2 侧面结构透视图

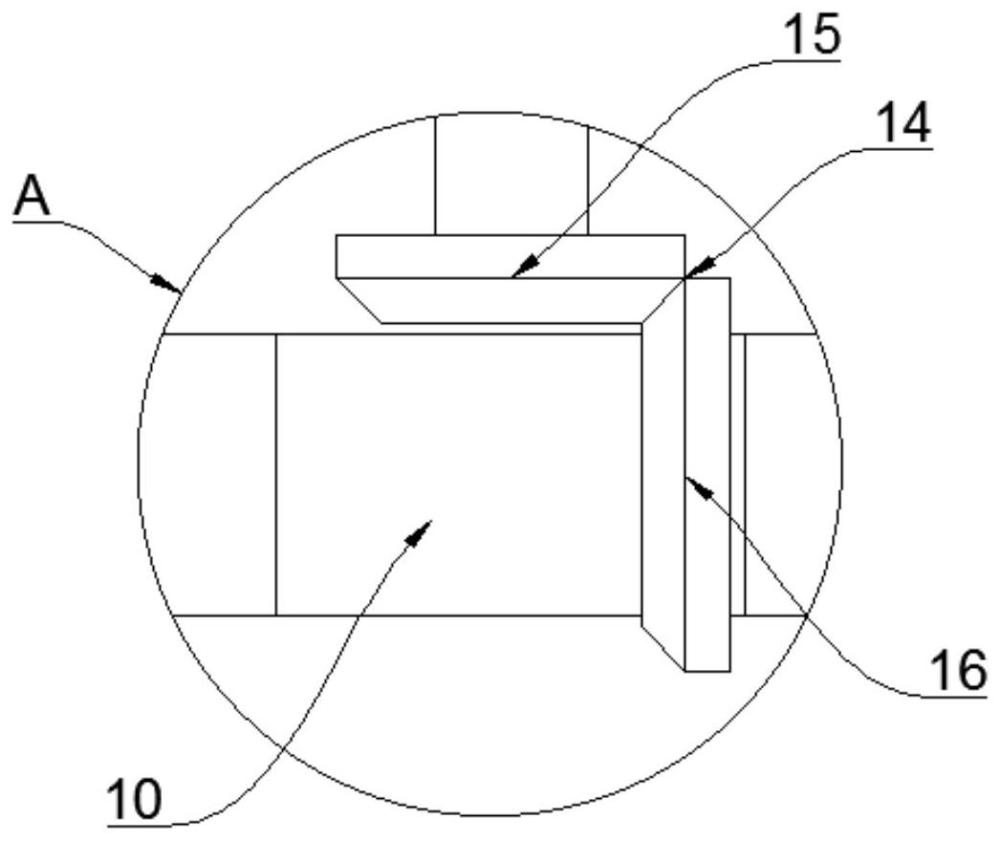

图3 图1中A处的放大图

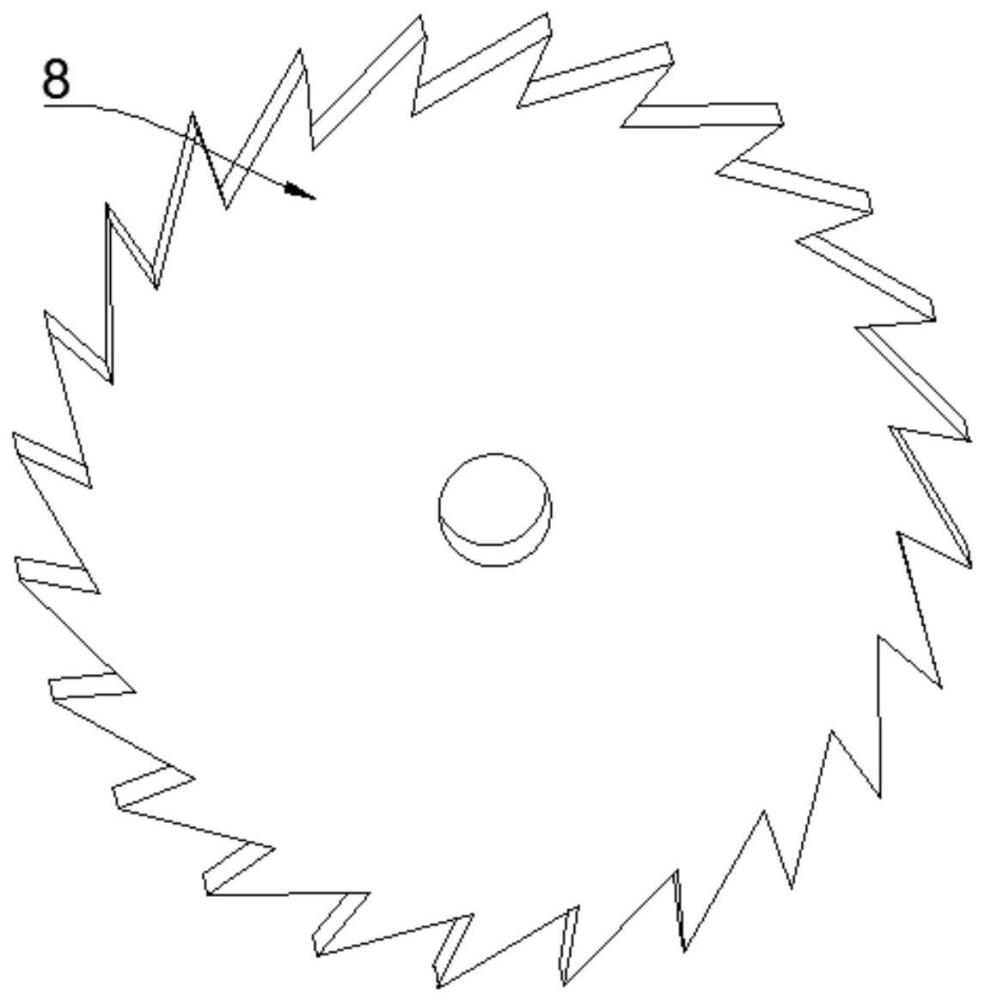

图4 切割轮的结构立体图
图例说明：1、底板；2、转轴；3、滚轮；4、推柄；5、凹槽；6、U型板；7、转动轴；8、切割轮；9、传动机构；10、双向螺纹杆；11、螺纹块；12、偏转杆；13、电机；14、锥齿轮组；15、第一锥齿轮；16、第二锥齿轮；17、传动槽；18、缓冲轴；19、缓冲机构；20、第一皮带轮；21、第二皮带轮；22、第三皮带轮；23、缓冲槽；24、限位杆；25、弹簧；26、缓冲块；27、升降机构。 4 实用新型名称：一种防渗耐腐蚀型土工膜 申请号：CN202320824757 公开号：CN219312255U 授权公告日：2023.07.07 专利权人：昆明路迈土工合成材料制造有限公司 本实用新型涉及轨道工程施工技术领域，公开了一种防渗耐腐蚀型土工膜，所述土工布基层的上表面与下表面均涂有热熔胶层，所述热熔胶层的上表面粘附有防渗加固层，所述防渗加固层包括从上到下设置在热熔胶层上方的第一防渗层和第二防渗层，所述第一防渗层和第二防渗层之间从上到下设置有第一加固层和第二加固层；所述防渗加固层的上方设置有防火阻燃层，所述防火阻燃层的上方设置有耐腐蚀强化层，所述耐腐蚀强化层的上表面设置有耐磨表层。本实用新型通过防渗加固层中第一防渗层与第二防渗层的设置，能够使得土工膜具有双重防渗的作用，同时利用通过防水层以及隔离层的设置，能够提高土工膜的防渗效果。

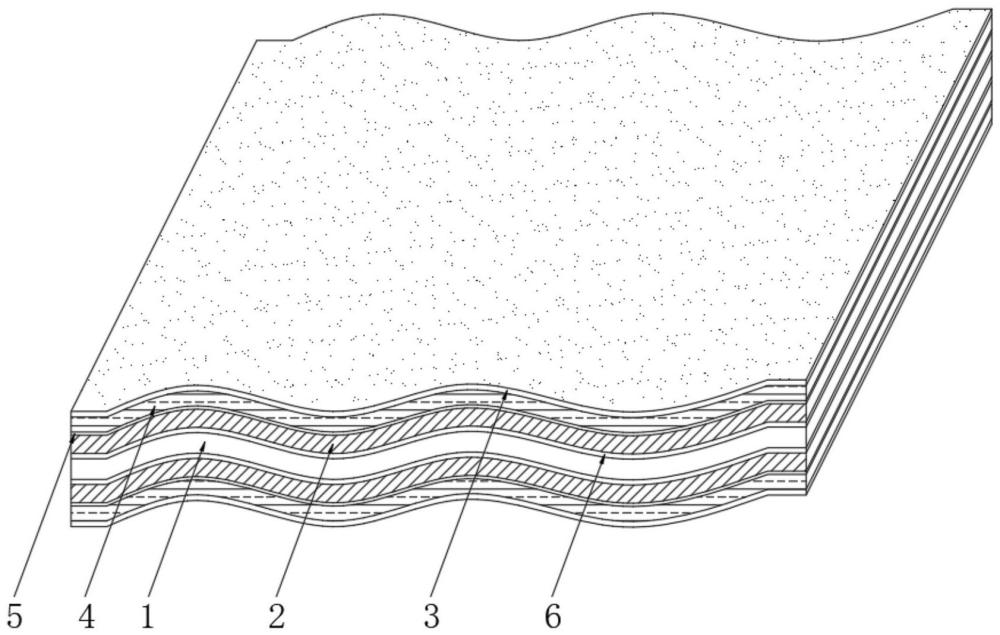

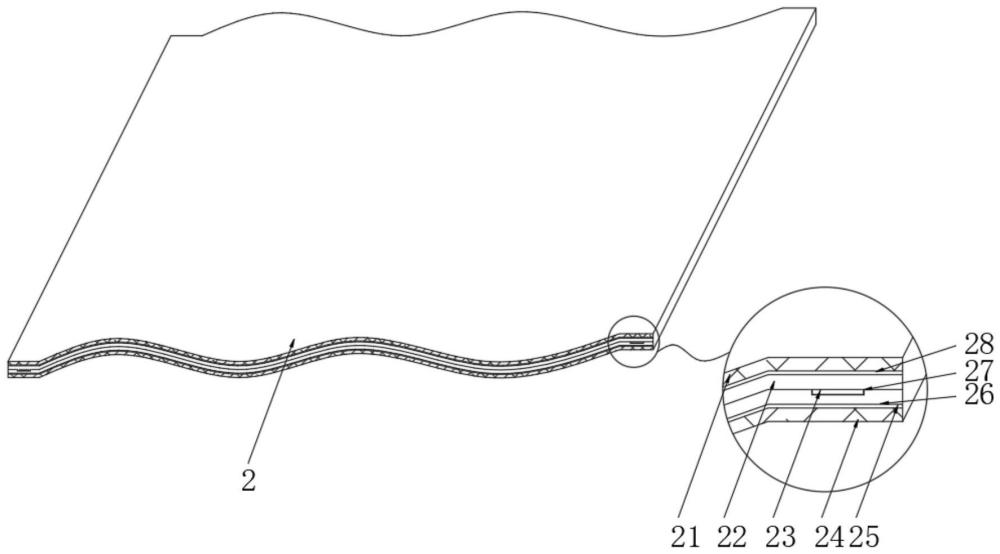

图1 结构示意图
图2 防渗加固层的结构示意图

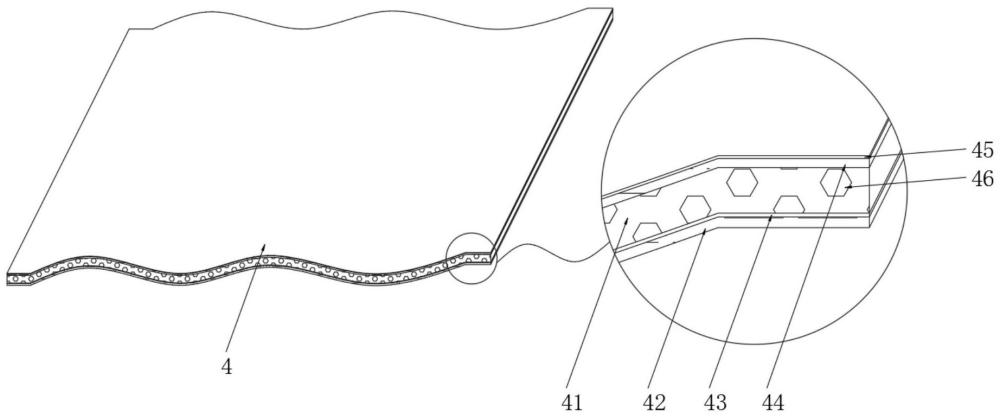

图3 耐腐蚀强化层的结构示意图
图例说明：1、土工布基层；2、防渗加固层；21、第一防渗层；22、第一加固层；23、固定块；24、第二防渗层；25、隔离层；26、第二加固层；27、固定槽；28、防水层；3、耐磨表层；4、耐腐蚀强化层；41、填充层；42、第一耐腐蚀层；43、涂胶层；44、第二耐腐蚀层；45、耐腐蚀涂层；46、防腐颗粒；5、防火阻燃层；6、热熔胶层。
------摘录自“国家知识产权局网站”
【供稿：杨佳 审核：刘伟超 编辑：程凤娟】
|
