| 为适应工程对土工布性能的需求，拓展土工布的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用，增进技术人员对土工布产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年8月份协会会员单位授权的土工布相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明名称：一种基于回收纺织品制备长丝纺粘土工布的生产装置申请号：CN202310687736 公开号：CN116427123B 授权公告日：2023.08.15 专利权人：山东德旭达土工材料有限公司 本发明涉及纺织品加工技术领域，尤其涉及一种基于回收纺织品制备长丝纺粘土工布的生产装置。一种基于回收纺织品制备长丝纺粘土工布的生产装置，包括有对称分布的输送平台，对称分布的输送平台之间通过支撑腿固接有半圆环，半圆环固接有对称分布的圆盘，一个圆盘设置有控制终端，圆盘转动连接有转动套筒，靠近控制终端的转动套筒固接有第一齿轮，靠近控制终端的圆盘固接有与控制终端电连接的减速电机，减速电机的输出轴固接有与第一齿轮啮合的第二齿轮，对称分布的转动套筒通过支撑板固接有导热套筒。本发明通过等间距分布的电动辊挤压土工布使得土工布被逐渐压薄，避免土工布被快速压薄而使土工布出现褶皱。

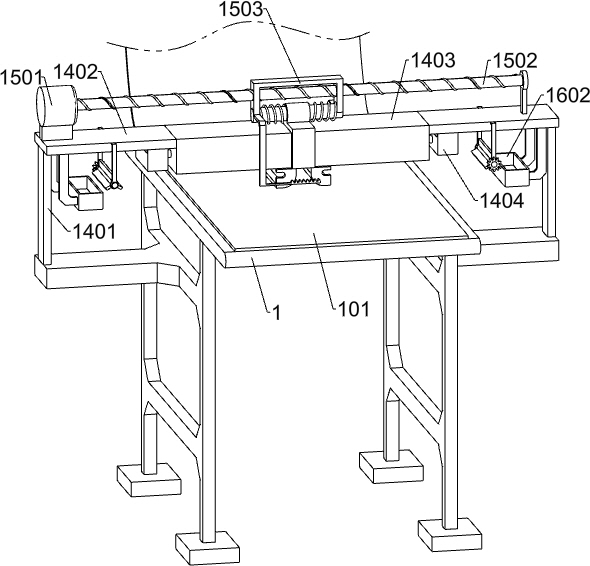

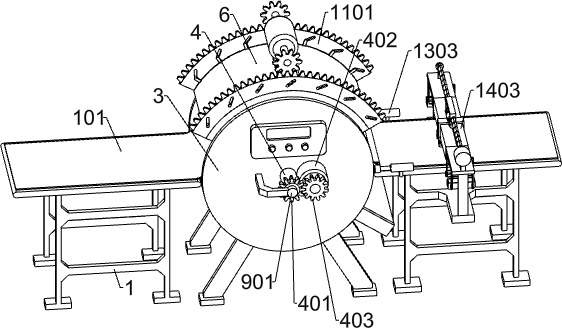

图1 立体结构示意图

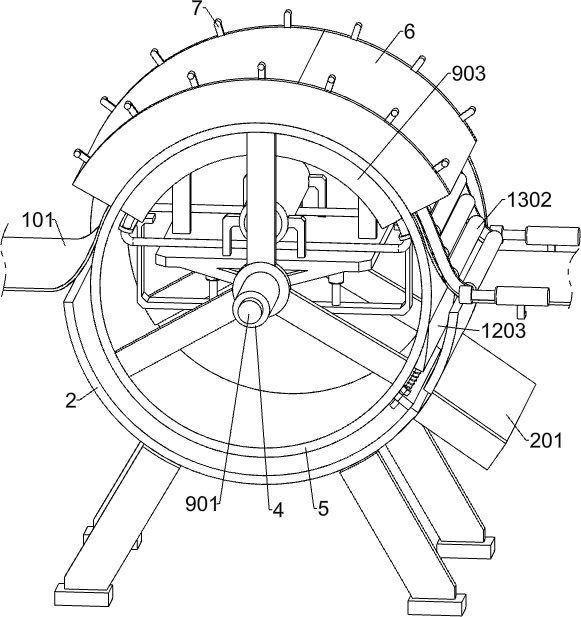

 图2 导热套筒加热土工布的立体结构示意图

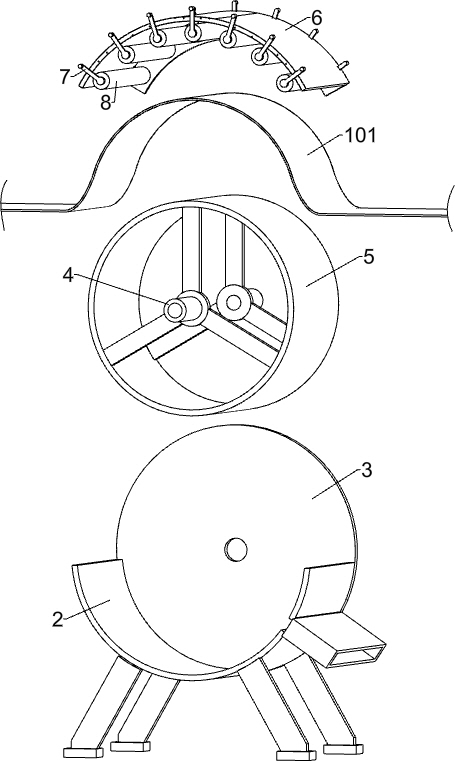

图3 立体结构爆炸图

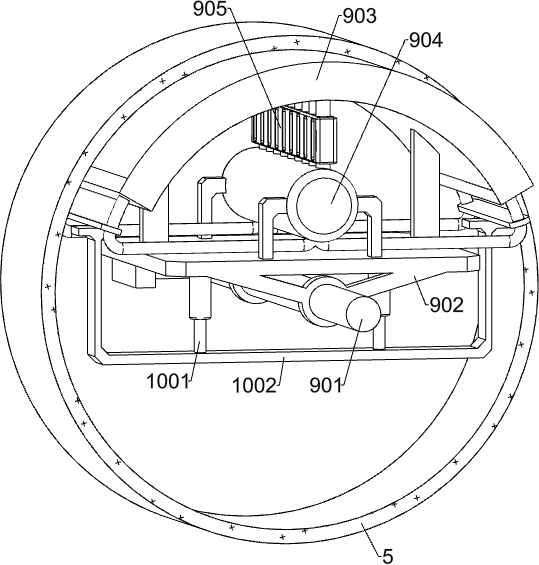

图4 升温机构的立体结构示意图
图5 调节部件的立体结构示意图

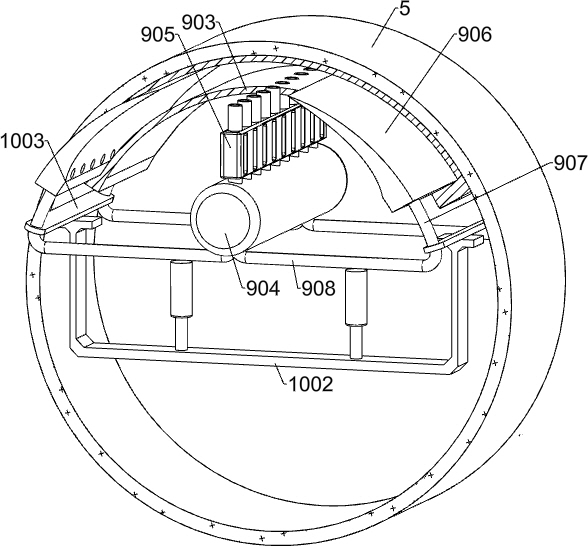

图6 拦截板和导热壳体配合的立体结构示意图

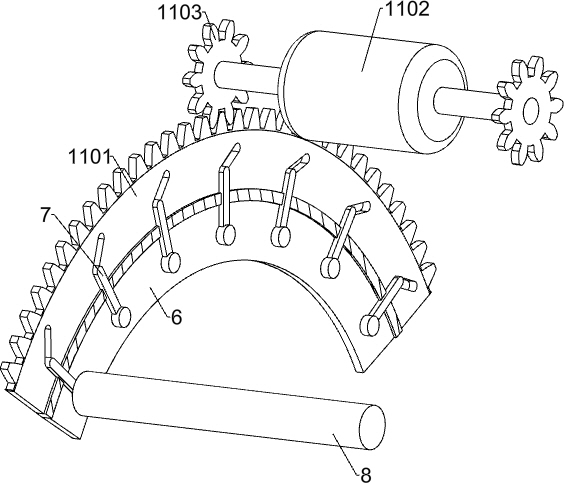

图7 调节机构的立体结构示意图
图8 拉伸部件的立体结构示意图

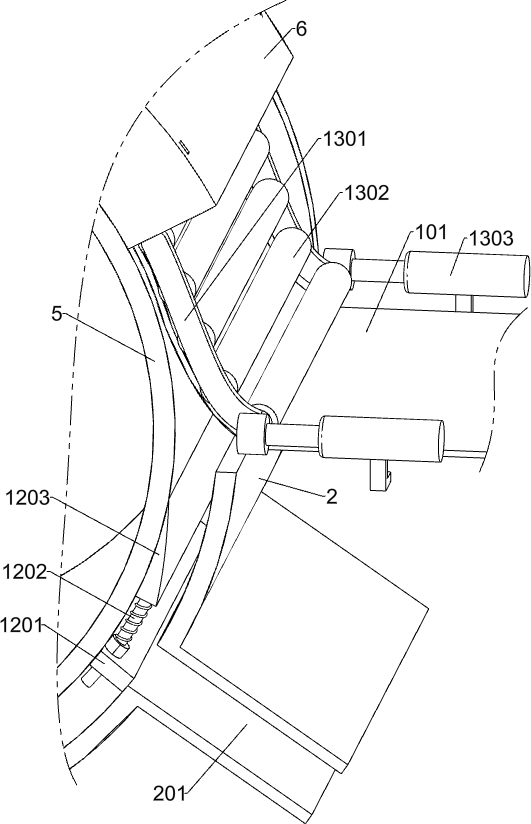

图9 清理机构的立体结构示意图
图10 除尘机构的立体结构示意图

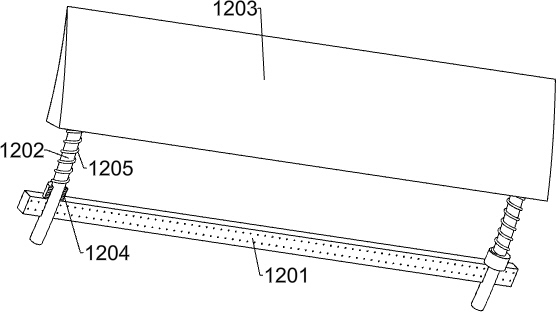

图11 刮除部件的立体结构示意图

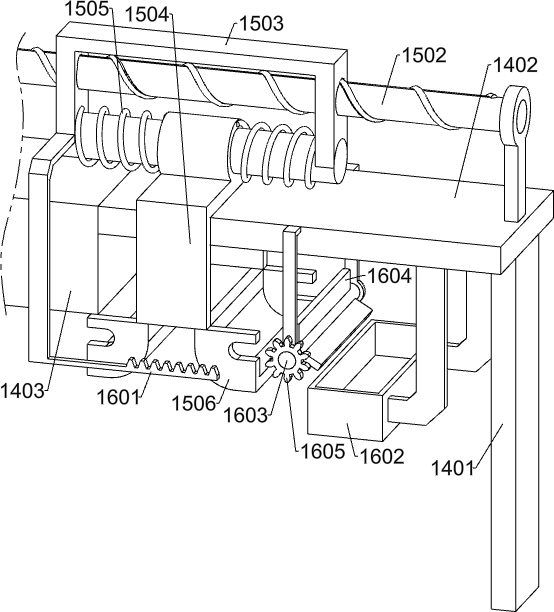

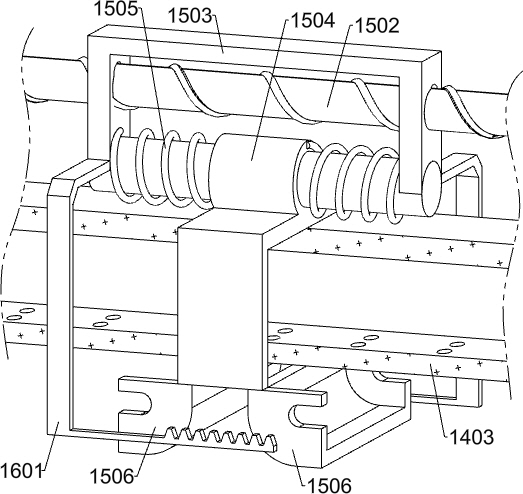

图12 集料组件的立体结构示意图

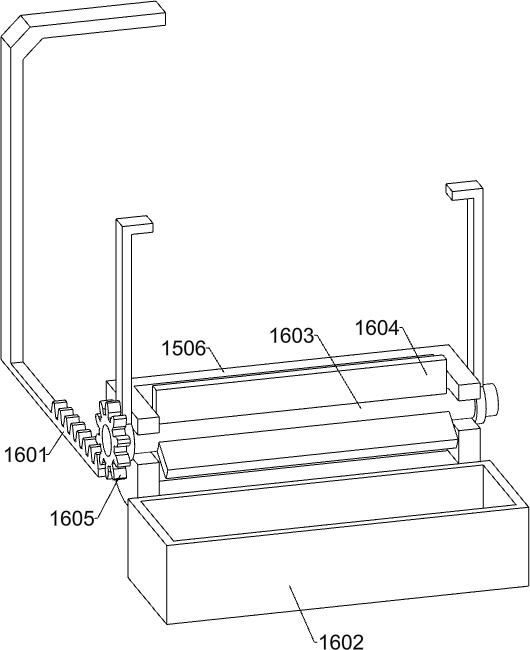

图13 齿条和第四齿轮啮合的立体结构示意图
图例说明：1、输送平台；101、土工布；2、半圆环；201、出料口；3、圆盘；4、转动套筒；401、第一齿轮；402、减速电机；403、第二齿轮；5、导热套筒；6、保温罩；7、滑杆；8、电动辊；901、固定轴；902、固定板；903、导热壳体；904、水泵；905、加热器；906、拦截板；9061、进水孔；9062、连通槽；907、弧形管；908、软管；1001、第一电动推杆；1002、U形板；1003、连接板；1101、弧形齿圈；1102、双轴电机；1103、第三齿轮；1201、挡板；1202、弧形杆；1203、第一刮板；1204、压力传感器；1205、弹簧；1301、弹性板；1302、滚筒；1303、第二电动推杆；1401、伸缩架；1402、导向板；1403、吸尘箱；1404、抽风机；1501、伺服电机；1502、螺纹杆；1503、矩形框；1504、U形架；1505、拉簧；1506、集料壳体；1601、齿条；1602、收料箱；1603、转杆；1604、第二刮板；1605、第四齿轮。 2 发明名称：一种具有长丝纺粘土工布导向功能的成型施焊装置 申请号：CN202310706722 公开号：CN116423850B 授权公告日：2023.08.15 专利权人：山东德旭达土工材料有限公司 本发明提供一种具有长丝纺粘土工布导向功能的成型施焊装置。包括有U形架，U形架设置有控制终端，U形架设置有对称分布且与控制终端电连接的驱动轮，U形架固接有对称分布的支架，靠近控制终端的支架固接有对称分布的折形板，对称分布的折形板转动连接有压辊，支架固接有与控制终端电连接的伺服电机，支架转动连接有对称分布的转轴，伺服电机的输出轴与相邻支架上的一个转轴固接，靠近同一支架且对称分布的转轴之间设置有与控制终端电连接的加热丝。本发明通过先将两个土工布的交叉处重叠，再通过挤压增加两个土工布之间的粘附力，无需人工手动焊接，提高土工布的焊接效率。

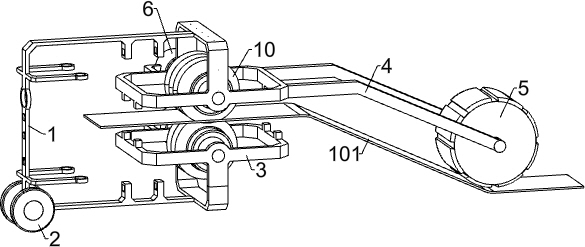

图1 立体结构示意图

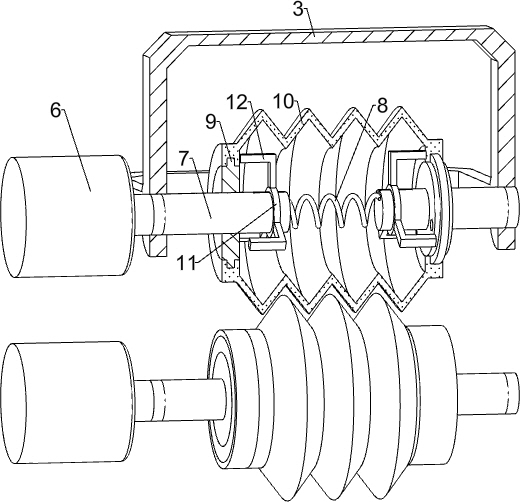

图2 波纹管加热土工布的立体结构示意图
图3 对称分布波纹管配合的立体结构示意图

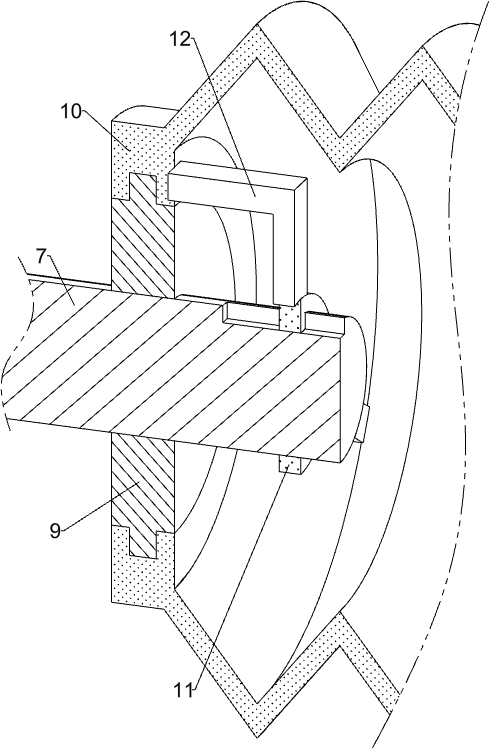

图4 转轴和限位环配合的立体结构示意图

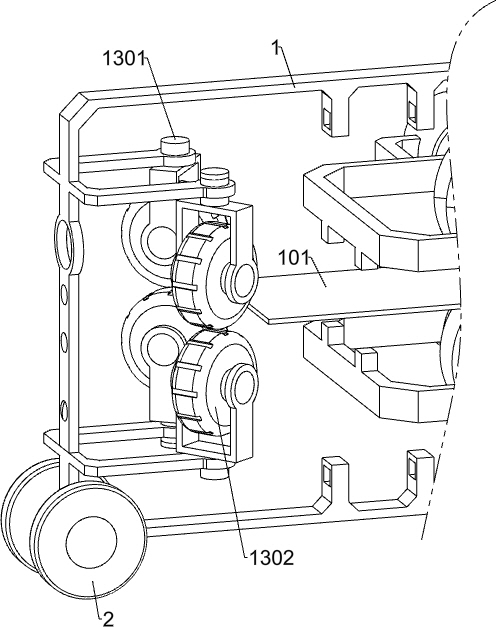

图5 输送叠加机构的立体结构示意图

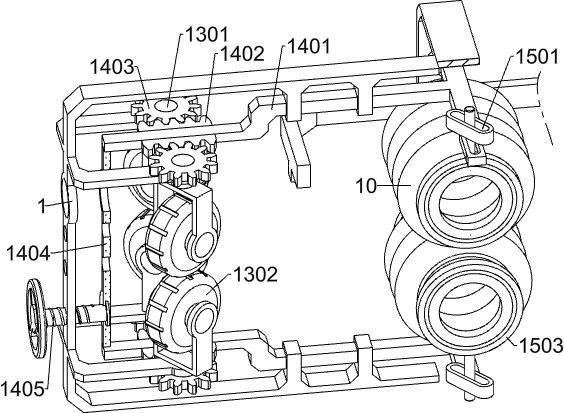

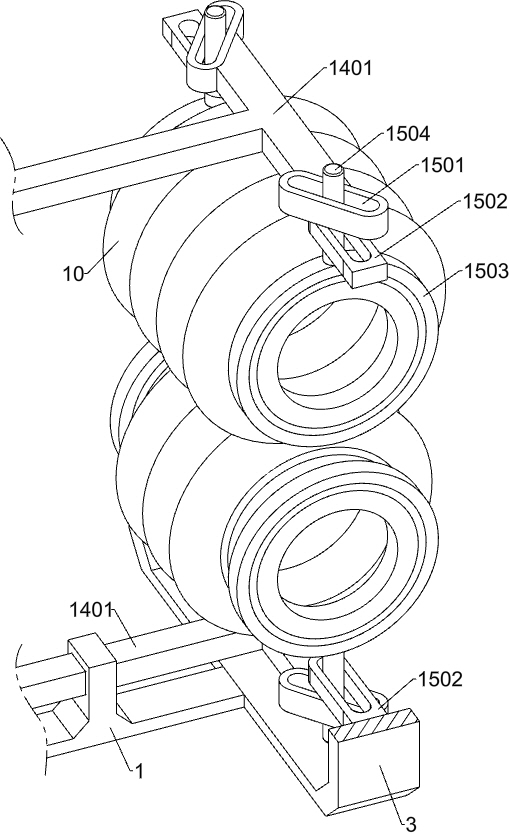

图6 调节部件的立体结构示意图
图7 调整组件的立体结构示意图

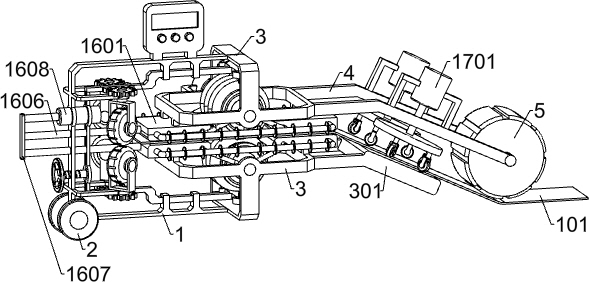

图8 预热机构的立体结构示意图

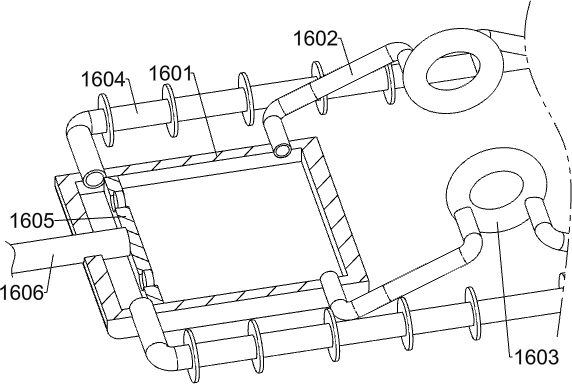

图9 循环组件的立体结构示意图

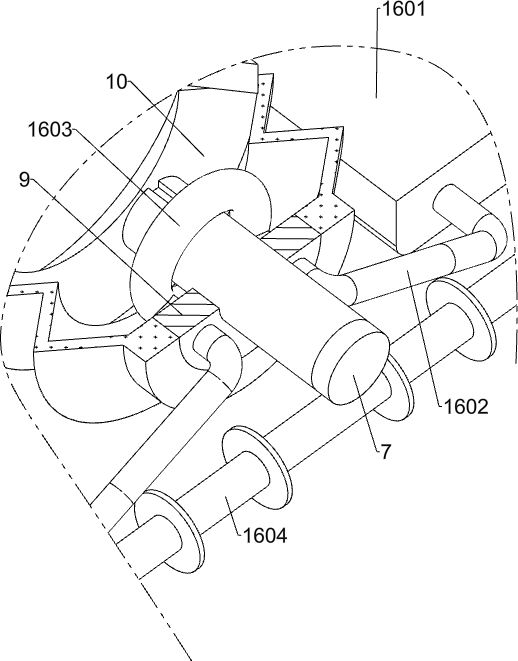

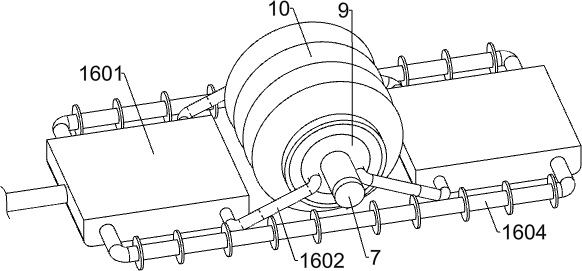

图10 波纹管和环形导热管配合的立体结构示意图
图11 检测机构的立体结构示意图

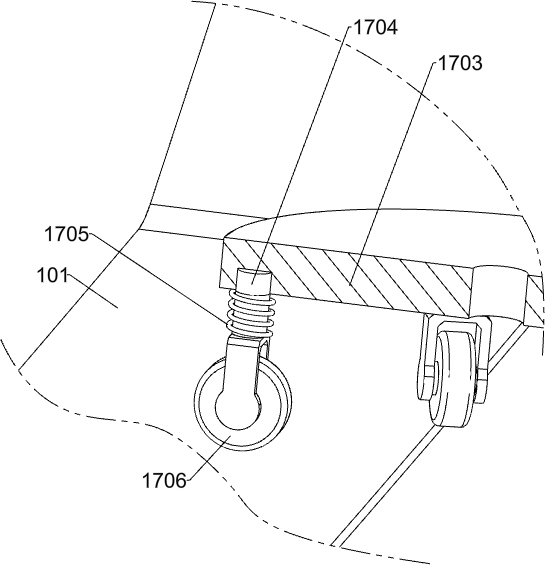

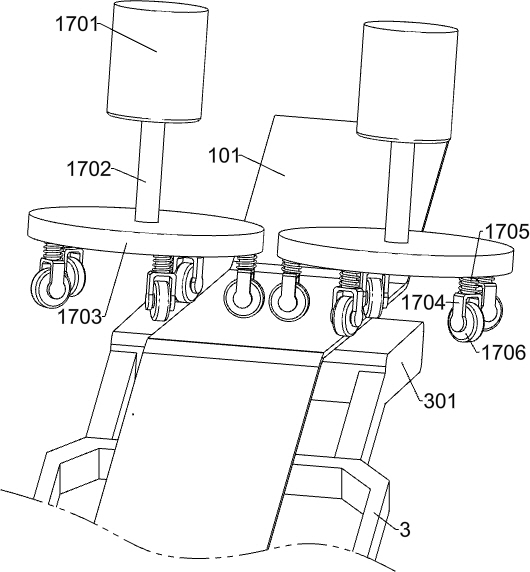

图12 导向轮和土工布配合的立体结构示意图
图例说明：1、U形架；101、土工布；2、驱动轮；3、支架；301、斜板；4、折形板；5、压辊；6、伺服电机；7、转轴；8、加热丝；9、固定盘；10、波纹管；11、限位环；12、L形杆；1301、第一Y形架；1302、电动轮；1401、T形杆；1402、齿条；1403、传动齿轮；1404、固定板；1405、螺纹杆；1501、第一限位框；1502、第二限位框；1503、固定环；1504、限位杆；1601、导热壳体；1602、导液管；1603、环形导热管；1604、U形管；1605、推板；1606、滑杆；1607、连接板；1608、电动推杆；1701、减速电机；1702、转杆；1703、转盘；1704、第二Y形架；1705、扭簧；1706、导向轮。 3 发明名称：无砟轨道防排水路基基床结构及其铺设方法 申请号：CN201810392164 公开号：CN108486963B 授权公告日：2023.08.01 专利权人：西南交通大学; 中国铁路总公司 本发明公开了一种无砟轨道防排水路基基床结构，包括由下至上设置的基床底层、一级土工布、基床表层、底座板、轨道板，还包括设置于底座板两侧的封闭层，所述封闭层与基床表层之间、底座板与基床表层之间设有防排水结构，所述防排水结构包括由下至上依次设置的聚氨酯碎石层、二级土工布，本发明还公开了一种无砟轨道防排水路基基床结构的铺设方法，所述一级土工布为双层土工布，二级土工布包括设置于底座板下的复合土工布以及设置于封闭层下的双层土工布。本发明中不仅具有良好的力学和水稳定性能，而且阻隔雨水向内部渗透，延长了轨道的使用寿命，防止水渗入路基结构对路基结构造成破坏，提高了路基结构的防排水性能。

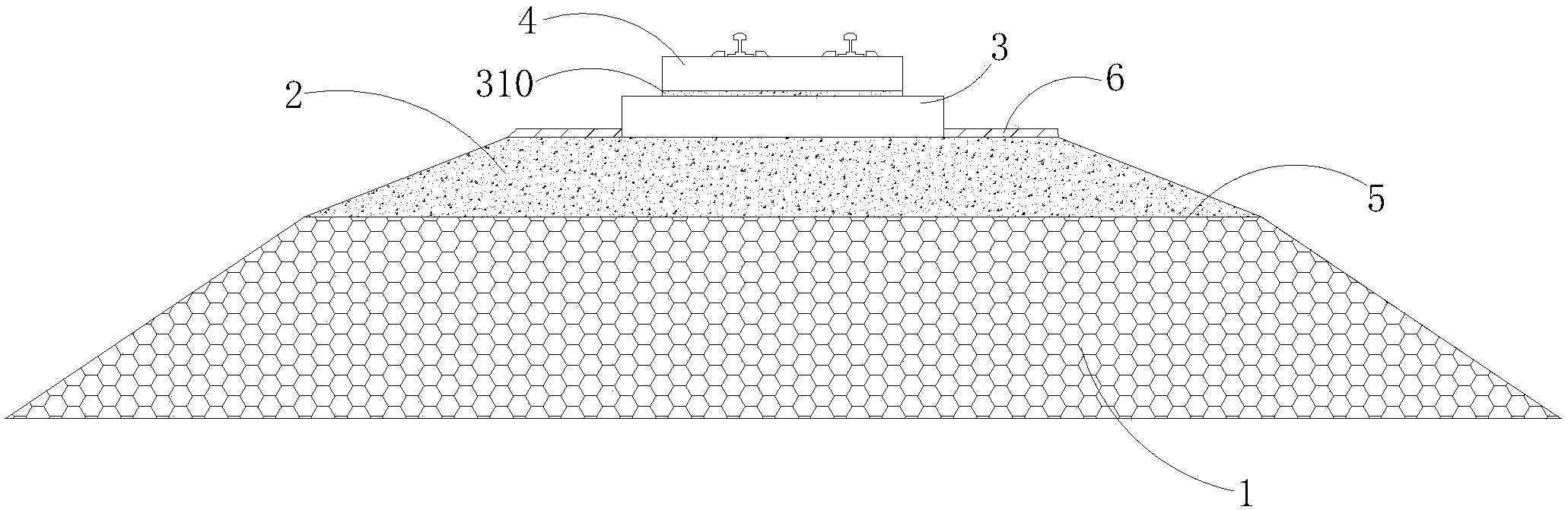

图1 本现有技术中路基基床结构的示意图

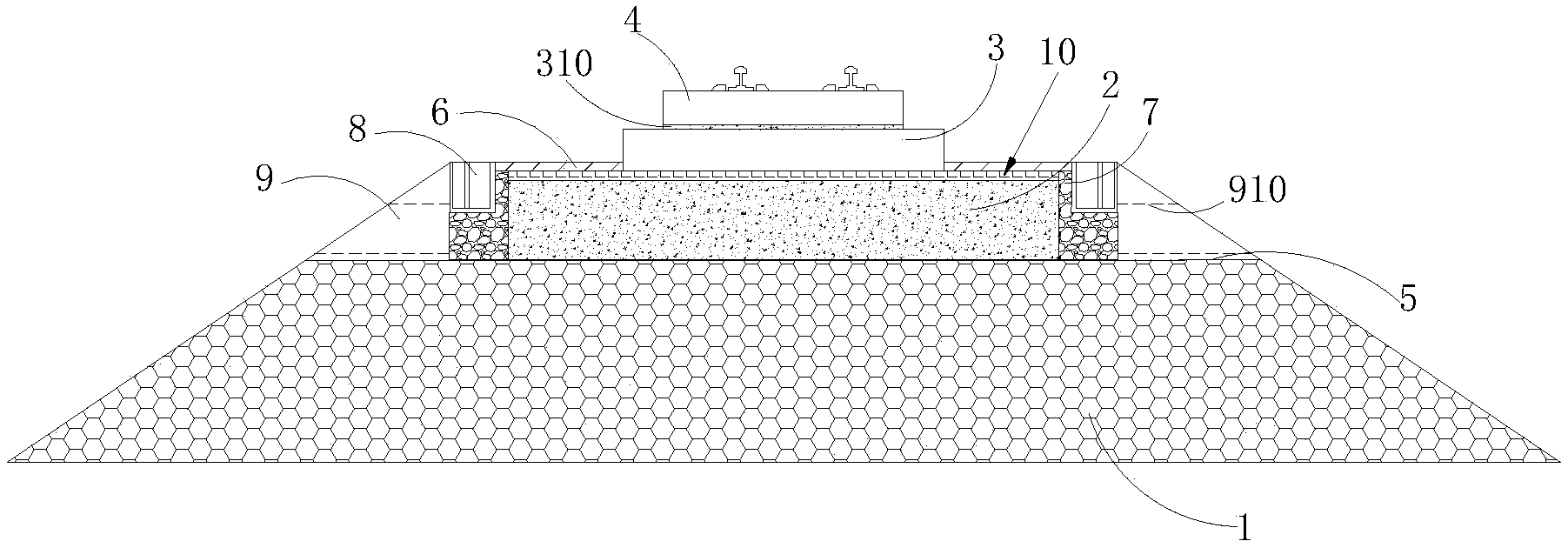

图2 无砟轨道防排水路基基床结构的示意图

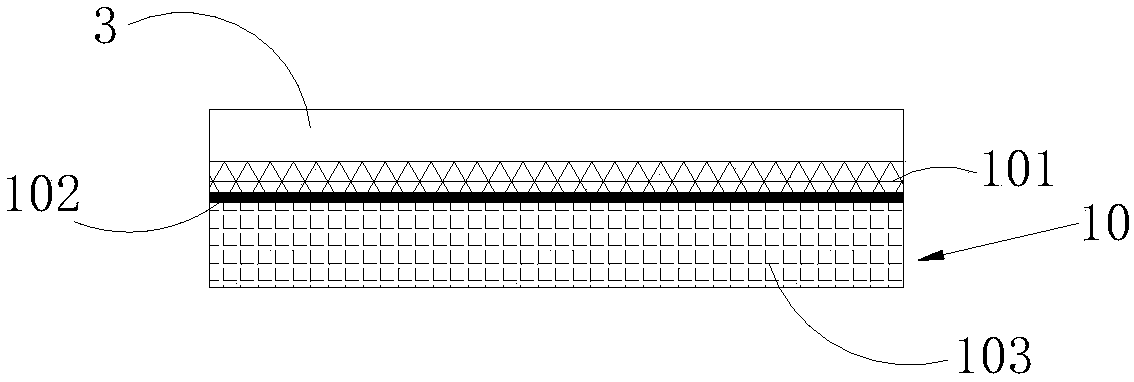

图3 防排水结构的结构示意图
图例说明：1、基床底层；2、基床表层；3、底座板；4、轨道板；5、一级土木布；6、封闭层；7、现浇混凝土结构；8、电缆槽；9、砂砾石填料；910、泄水孔；10、防排水结构；101、二级土工布；102、环氧树脂胶粘涂层；103、聚氨酯碎石层。
实用新型专利
1 实用新型名称：一种航道生态组合砌块与植生性混凝土组合的护岸结构申请号：CN202320034116 公开号：CN219604277U 授权公告日：2023.08.29 专利权人：华北水利水电大学 本实用新型公开了一种航道生态组合砌块与植生性混凝土组合的护岸结构，涉及护岸结构技术领域。本实用新型包括：植生性多孔混凝土、土工布、回填种植土、护坡本体、多个新型航道生态砌块；护坡本体的近水面设置为坡面，回填种植土设置在护坡本体上，土工布设置在回填种植土上，植生性多孔混凝土设置在土工布上。本实用新型通过提供一种新型航道生态砌块作为岸体护面，并结合植生性多孔混凝土透水、滤水、植生的特征，为护坡本体的生态发展提供一种新的解决办法，该结构通过新型航道生态砌块与植生性多孔混凝土组合，充分发挥材料的性能，不仅自身稳定性好、能牢固抵抗行洪的冲击力。

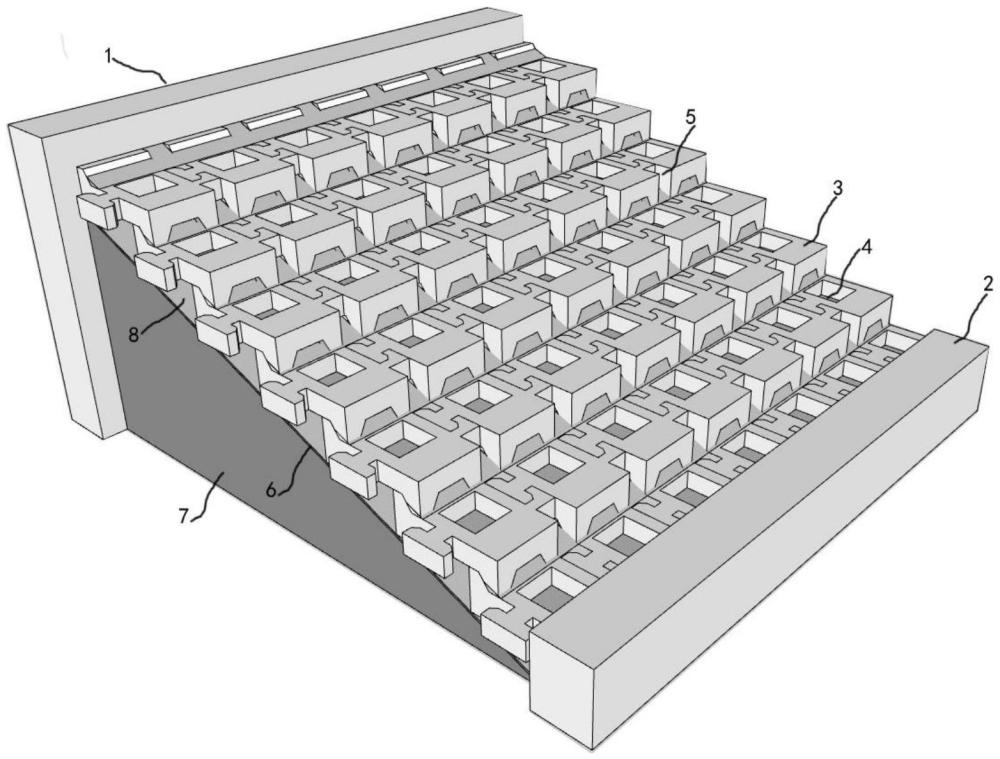

图1 一种航道生态砌块与植生性混凝土组合的护岸结构示意图

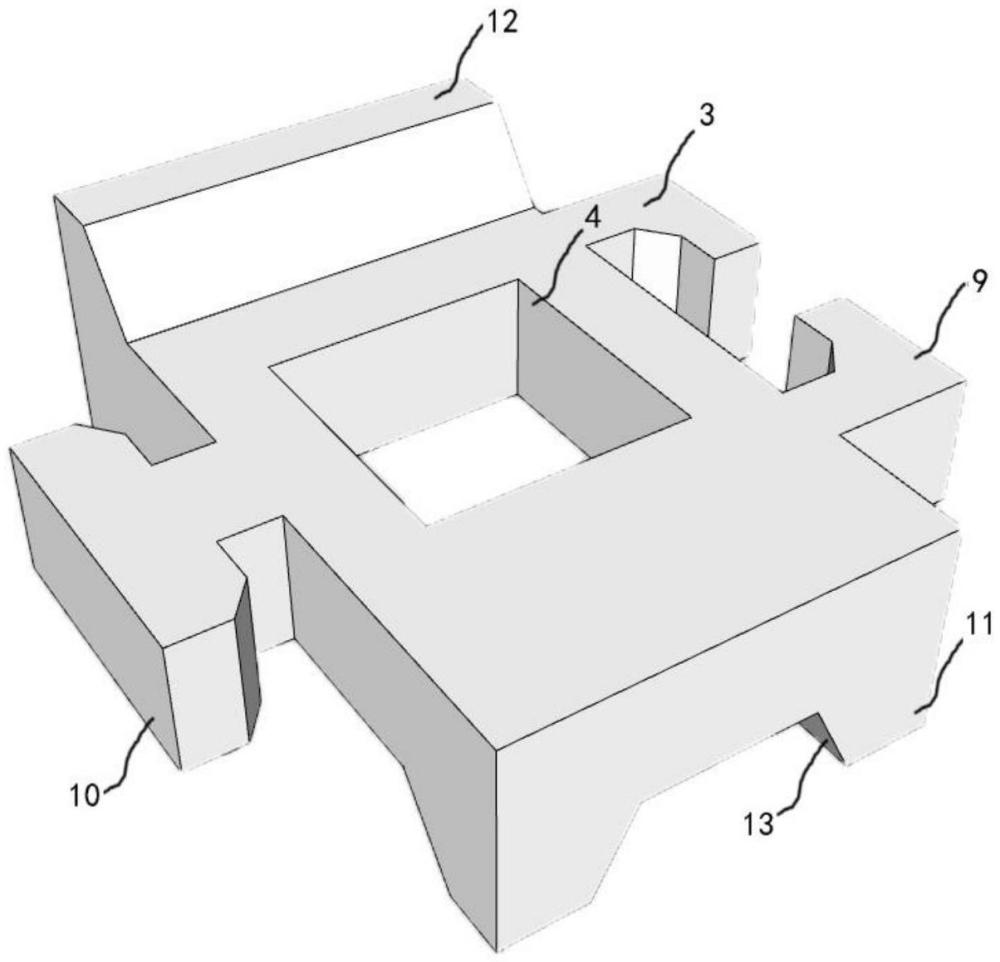

图2 生态砌块的结构示意图
图例说明：1、压顶；2、底部挡墙；3、新型航道生态砌块；4、砌块孔隙；5、拼装孔隙；6、土工布；7、岸体；8、植生性混凝土；9、母扣；10、子扣；11、下搭接；12、上搭接；13、迎波面孔洞。 2 实用新型名称：一种具有渗漏监测功能的复合排水结构 申请号：CN202222542710 公开号：CN219568976U 授权公告日：2023.08.22 专利权人：山东赢丰建材有限公司 本实用新型涉及土建工程材料技术领域，具体地说是一种具有渗漏监测功能的复合排水结构，包括：保护层、导水层，所述保护层与导水层之间设置有导电层；所述导电层采用导电纤维网或者金属导电网，所述导电层具有网格状镂空结构。本实用新型通过将导电纤维网或者金属导电网铺设于土工布与排水网之间，形成导电层，进而实现对土工膜的漏洞进行快速反映、实时定位、智能化的管理及监控。
图1 结构示意图

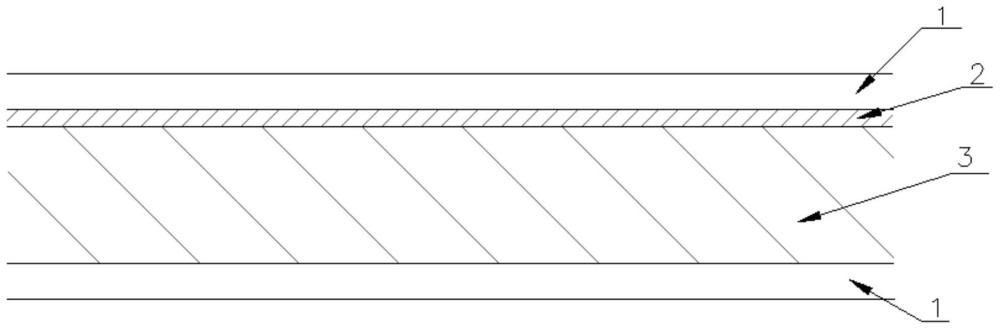

图2 俯视结构剖视图

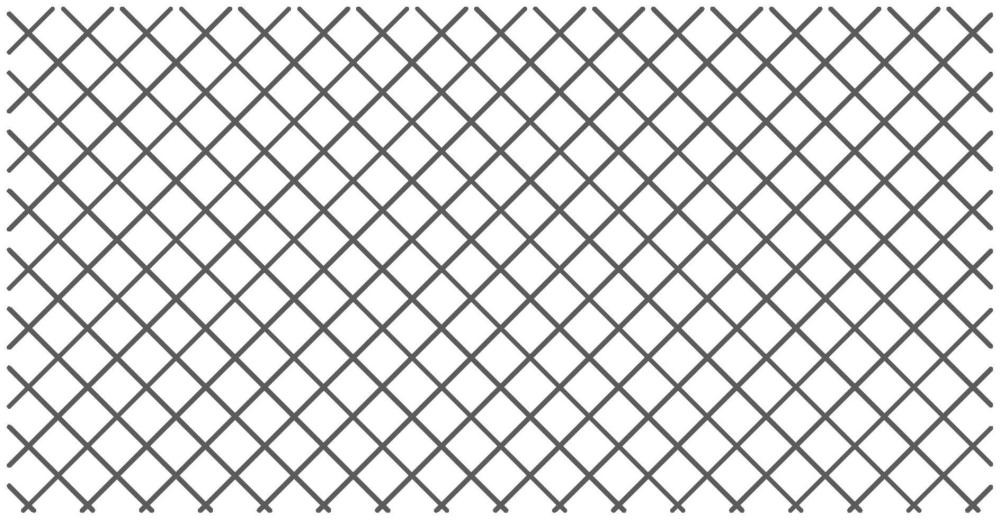

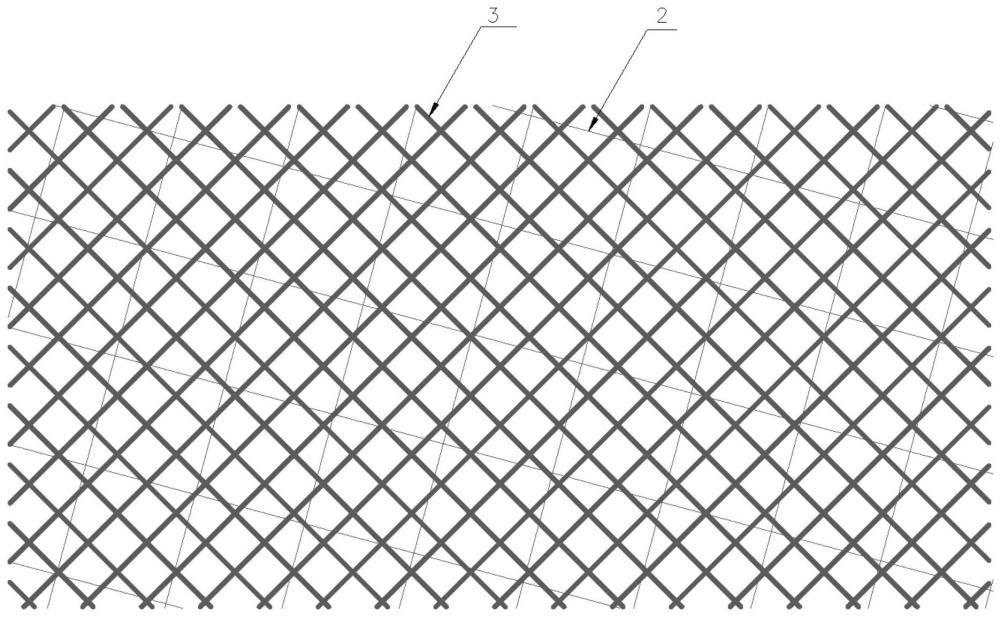

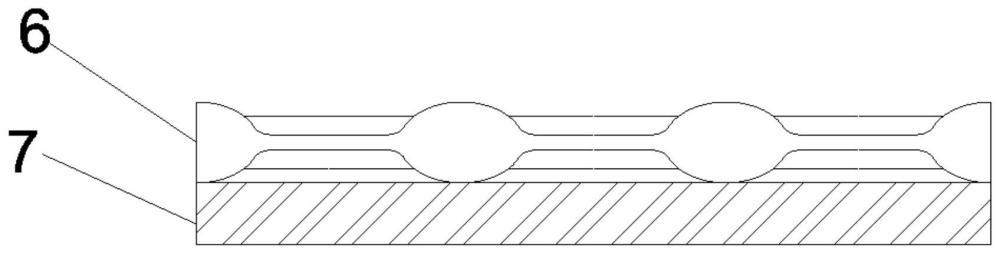

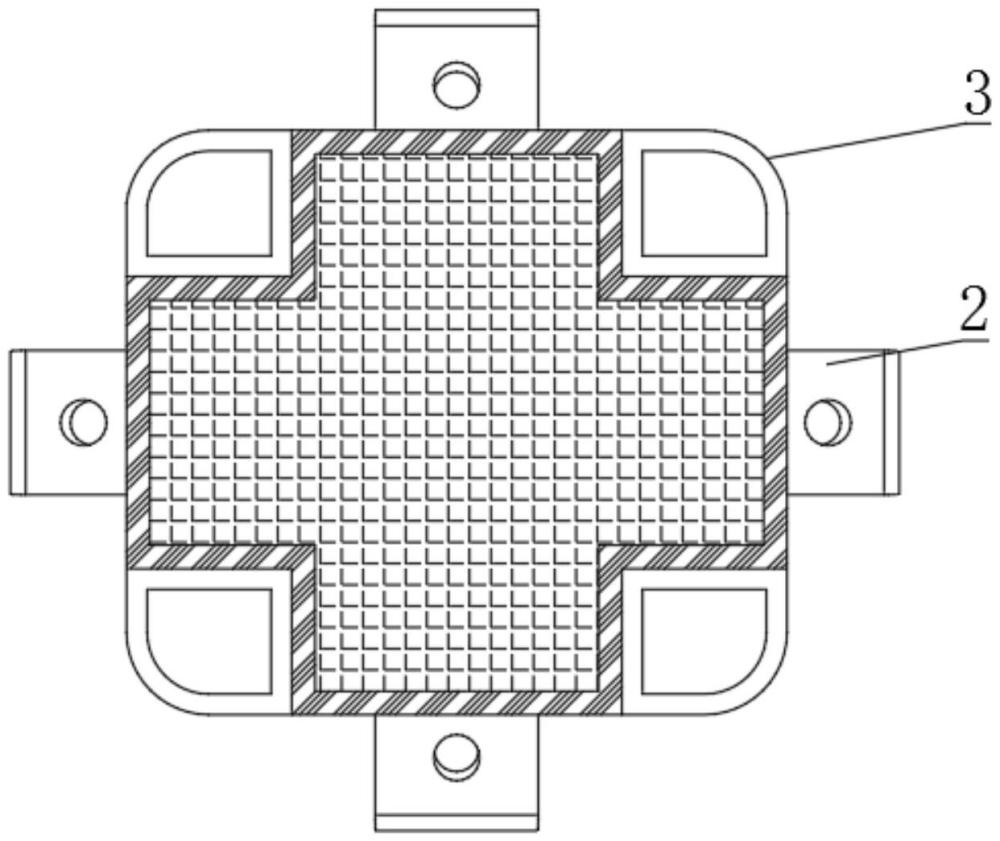

图3 叠加导电纤维网的俯视结构示意图
图例说明：1、保护层；2、导电层；3、导水层。 3 实用新型名称：一种防土工布塌陷的防水排水板 申请号：CN202320387230 公开号：CN219568506U 授权公告日：2023.08.22 专利权人：山东赢丰建材有限公司 本实用新型公开了一种防土工布塌陷的防水排水板，涉及排水板技术领域，其包括主体板，所述主体板的上设有若干凸台，所述凸台和主体板为一体化设置的塑料板，所述凸台上胶水粘接有土工布，所述土工布与凸台之间设有网片；本实用新型通过在凸台与土工布之间设置了网片，利用网片对土工布进行支撑，能够有效防止土工布塌陷，保证了土工布与主体板之间的间隙，防水和排水效果好，使用寿命长；且整体结构简单，制作成本低。

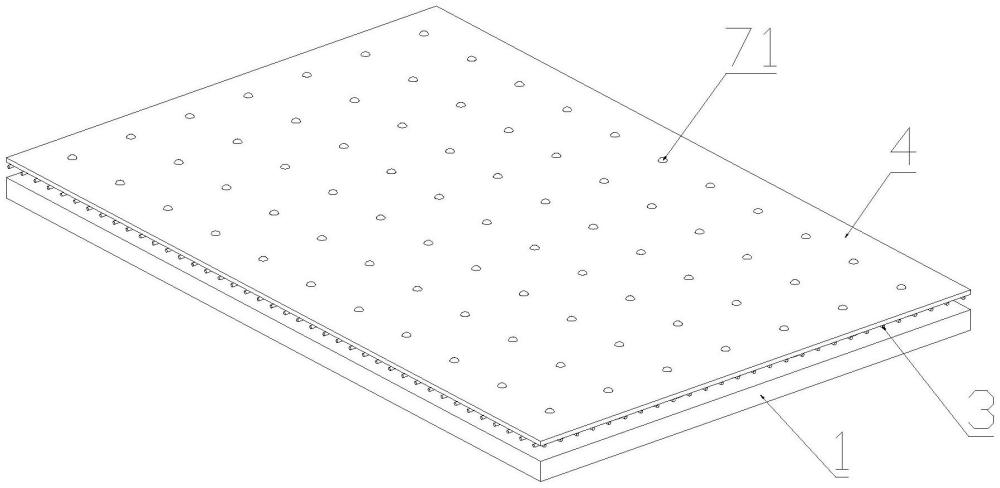

图1 整体结构示意图

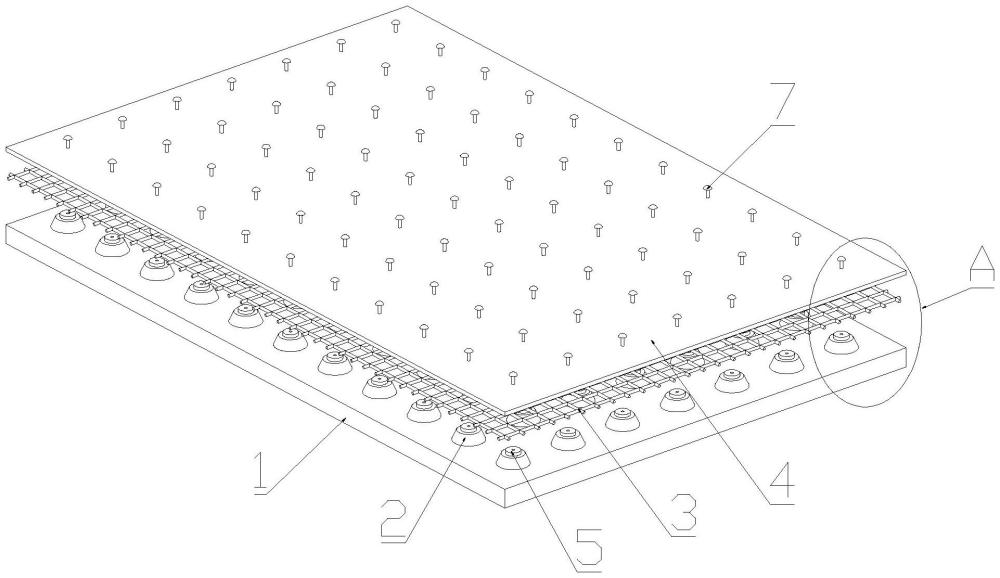

图2 整体结构分解示意图

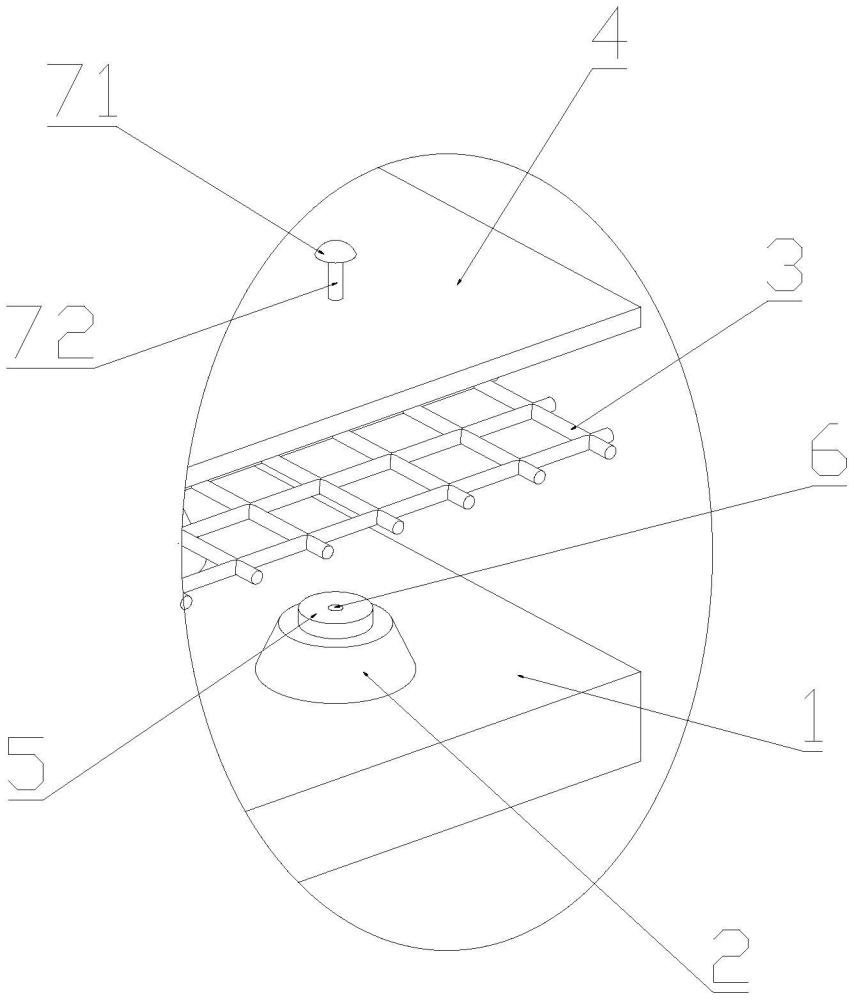

图3 图2中A的放大示意图
图例说明：1、主体板；2、凸台；3、网片；4、土工布；5、限位凸起；6、插槽；7、固定件；71、盖帽；72、插钉。 4 实用新型名称：一种土工布加工用去针装置 申请号：CN202320835303 公开号：CN219547375U 授权公告日：2023.08.18 专利权人：扬州华诚土工材料有限公司 本实用新型涉及土工布加工设备技术领域，尤其涉及一种土工布加工用去针装置。其技术方案包括：顶板和底板，所述顶板与底板之间的上方和下方从左到右依次均设置有除静电棒、吸尘罩、金属检测仪和电磁辊，所述顶板的上表面和底板的下表面均安装有箱体，所述箱体的内部上方设置有风机和板式过滤网，且风机位于板式过滤网的上方，所述顶板与底板之间通过立柱连接，所述底板的下表面四个拐角处均安装有支撑柱。本实用新型不仅可有效检测并去除土工布上残留的断针及金属碎片，还可有效的去除土工布表面上的碎屑和灰尘，提高了土工布的品质，实用性强。

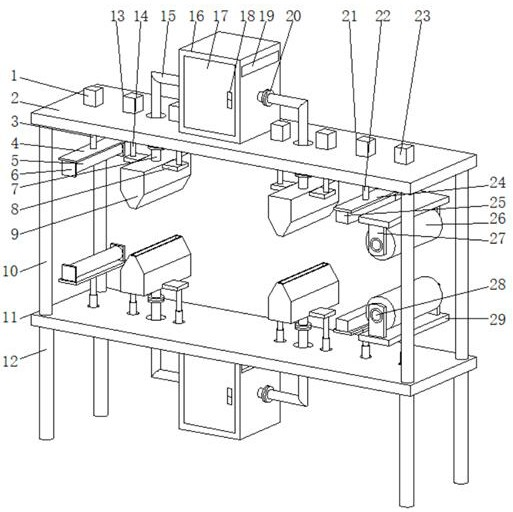

图1 结构示意图

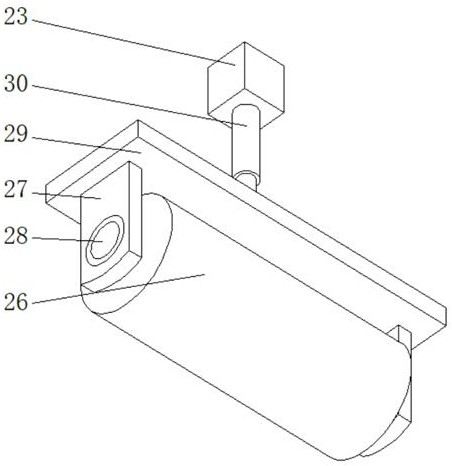

图2 电磁辊的安装结构示意图

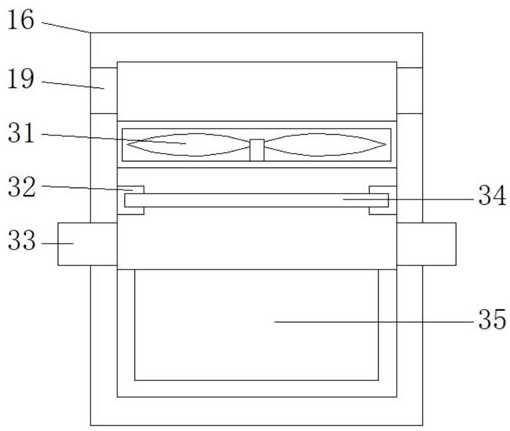

图3 箱体的内部结构示意图

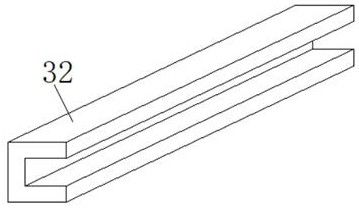

图4 U型卡板的结构示意图
图例说明： 1、第一液压缸；2、顶板；3、第一液压伸缩杆；4、第一安装板；5、除静电棒；6、第一连接板；7、第一连接管；8、侧板；9、吸尘罩；10、立柱；11、底板；12、支撑柱；13、第二液压缸；14、第二液压伸缩杆；15、第二连接管；16、箱体；17、密封门；18、安全锁；19、出风槽孔；20、管类接头；21、第三液压缸；22、第三液压伸缩杆；23、第四液压缸；24、第二安装板；25、金属检测仪；26、电磁辊；27、第二连接板；28、连接轴；29、第三安装板；30、第四液压伸缩杆；31、风机；32、U型卡板；33、进风管；34、板式过滤网；35、集屑槽 5 实用新型名称：一种加固型土工结构 申请号：CN202222974452 公开号：CN219490915U 授权公告日：2023.08.08 专利权人：青岛旭域土工材料股份有限公司 本发明涉及土工结构技术领域，一种固定型土工结构且公开了土工格栅和土工布，所述土工格栅下部设有土工布，所述土工布下部设有导电涂层，所述土工格栅通过土工布上预留的连接绳连接，所述土工布上交叉设有网格体，在所述网格体上部设有横向固定绳和竖向固定绳，所述横向固定绳和竖向固定绳交叉设置，所述在横向固定绳和竖向固定绳交叉点上设有固定脚盘，所述固定脚盘穿过所述土工格栅和所述土工布，连接土工格栅和所述土工布。在多个固定结构的共同作用下，土工结构的稳固性得到有效的提高。
图1 土工结构剖面示意图

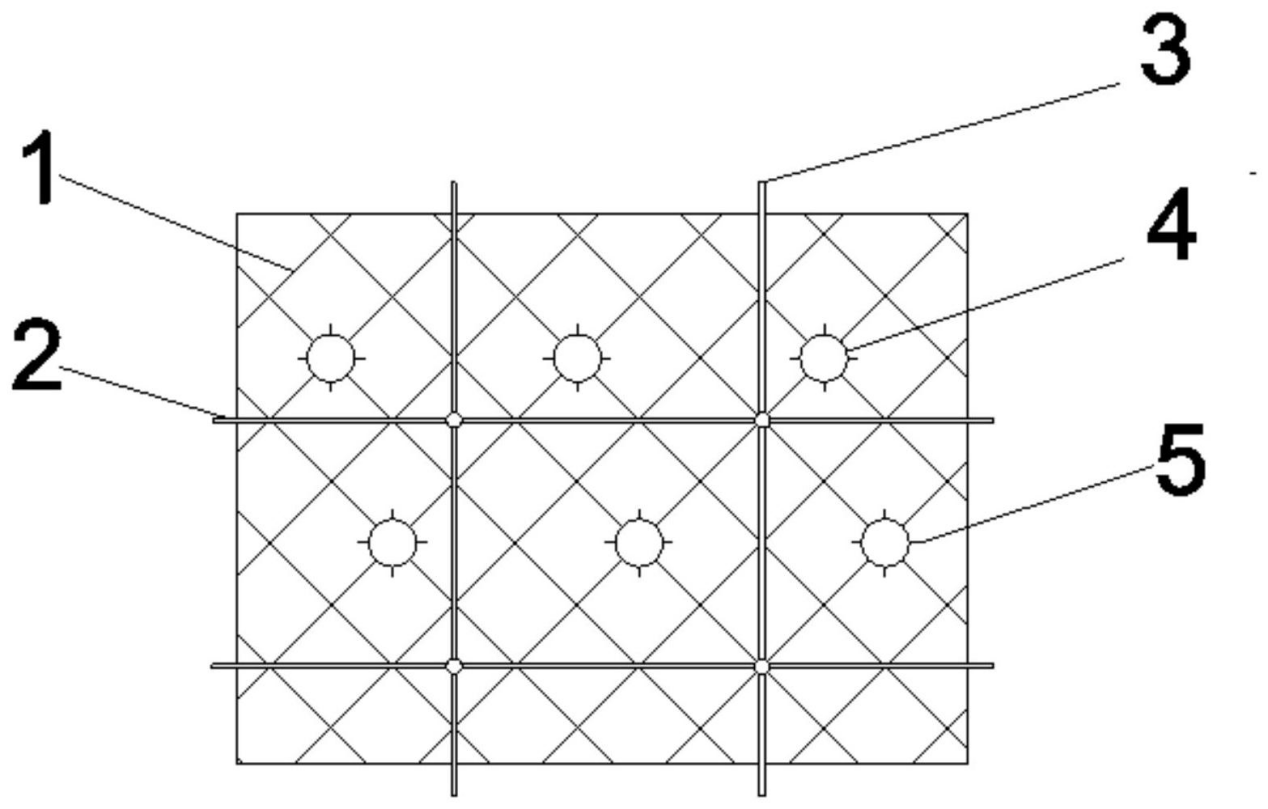

图2 土工布结构示意图
图例说明：1、网格体；2、横向固定绳；3、竖向固定绳；4、固定脚盘；5、固定脚杆；6、土工格栅；7、土工布。 6 实用新型名称：一种土工布生产用的烘干机 申请号：CN202320183024 公开号：CN219494720U 授权公告日：2023.08.08 专利权人：贵州天海实业有限责任公司 本实用新型公开了一种土工布生产用的烘干机，包括烘干箱，所述烘干箱后侧设置有便于对空气进行输送的输送组件，所述烘干箱后侧通过输送组件固定设置有加热箱，所述加热箱内部设置有加热组件，所述加热箱顶部设置有输送管道，所述加热箱顶部输送管道固定连接有分流槽，且分流槽与烘干箱固定连接设置。加热后的空气通过输送管道进入分流槽通过，通过圆形的分流槽分流进入热风管内，并通过热风管配出对土工布进行烘干，实现了便于对土工布进行全方位烘干的目标，避免了由于土工布的烘干机使用过程中通常采用从上至下的热风对土工布进行烘干导致土工布表面烘干程度不同造成土工布部分出现未完全烘干的情况。

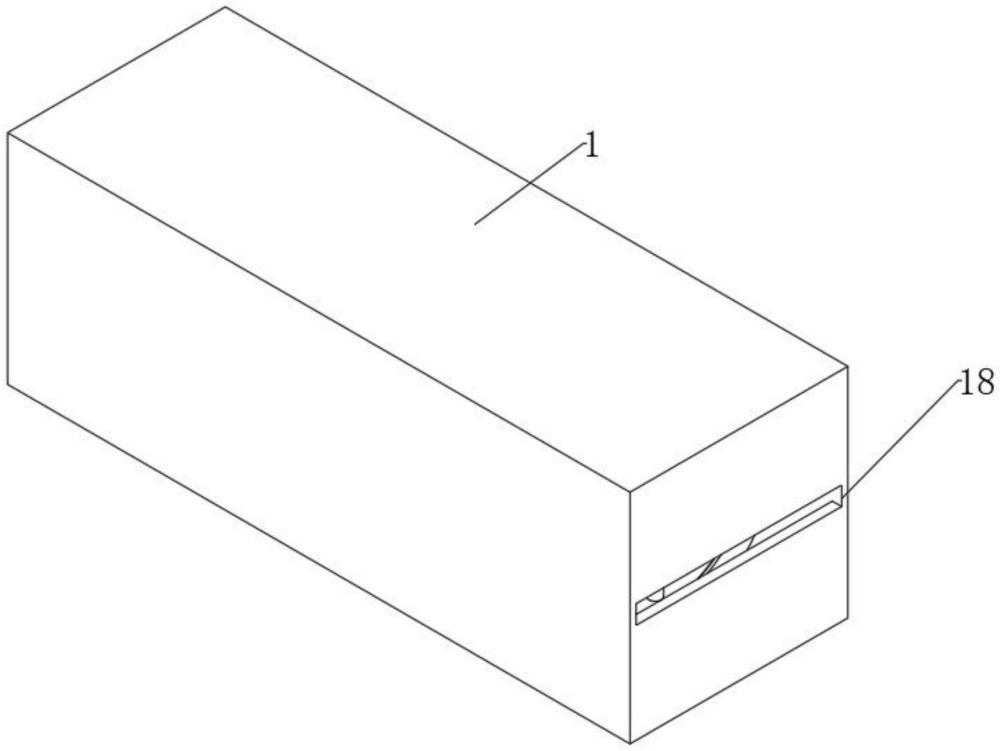

图1 正等测图
图2 局部结构正剖图

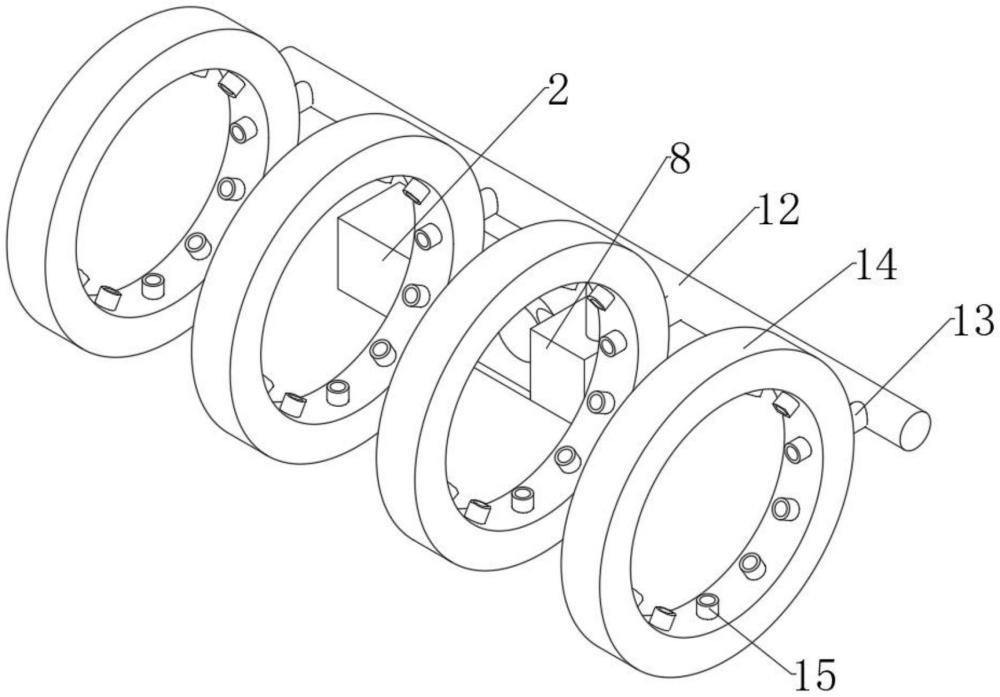

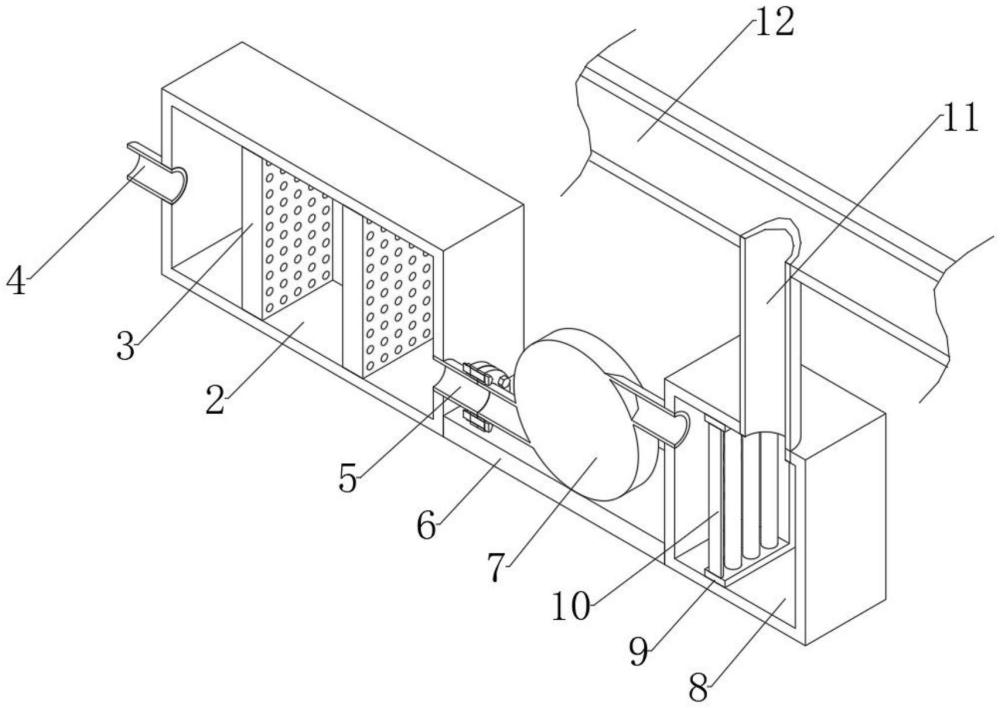

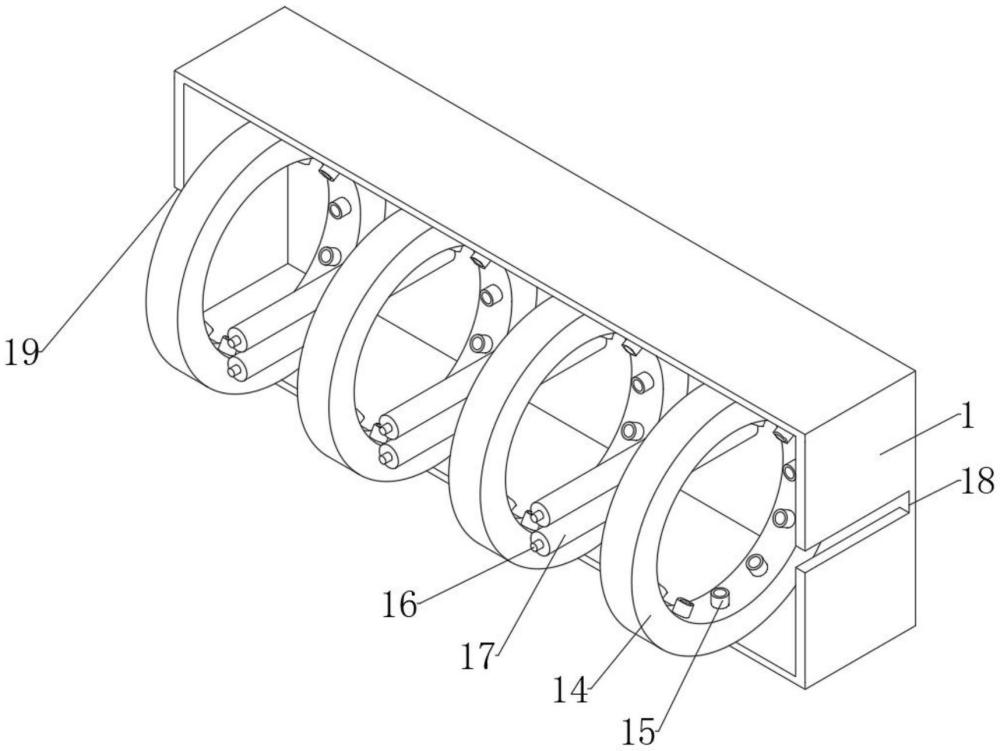

图3 局部结构示意图
图4 另一局部结构正剖图
图例说明：1、烘干箱；2、过滤箱；3、过滤网；4、进气管；5、出气管；6、安装板；7、风机；8、加热箱；9、固定框；10、加热棒；11、连接管；12、分流管；13、导管；14、分流槽；15、热风管；16、转动轴；17、导向辊；18、出口；19进口。 7 实用新型名称：一种水利工程用防滑土工布 申请号：CN202320570594 公开号：CN219490919U 授权公告日：2023.08.08 专利权人：昆明路迈土工合成材料制造有限公司 本实用新型涉及土工布技术领域，具体为一种水利工程用防滑土工布，所述土工布主体的外部安装有拼接组件，所述土工布主体的内部安装有防滑组件，所述拼接组件包括安装于土工布主体外部一侧的连接座，所述土工布主体的外部另一侧安装有连接卡板，所述连接座的内部对应连接卡板位置处开设有相匹配的连接槽，所述连接座与连接卡板之间通过锁紧机构相连，所述防滑组件包括开设于土工布主体内部中间处的放置槽，所述放置槽的上表面胶合连接有纤维抗拉布。本实用新型所述的一种水利工程用防滑土工布，能够使得整体装置实现更便捷的进行拼接，提高使用时的便捷性和稳定性，带来更好的使用前景。

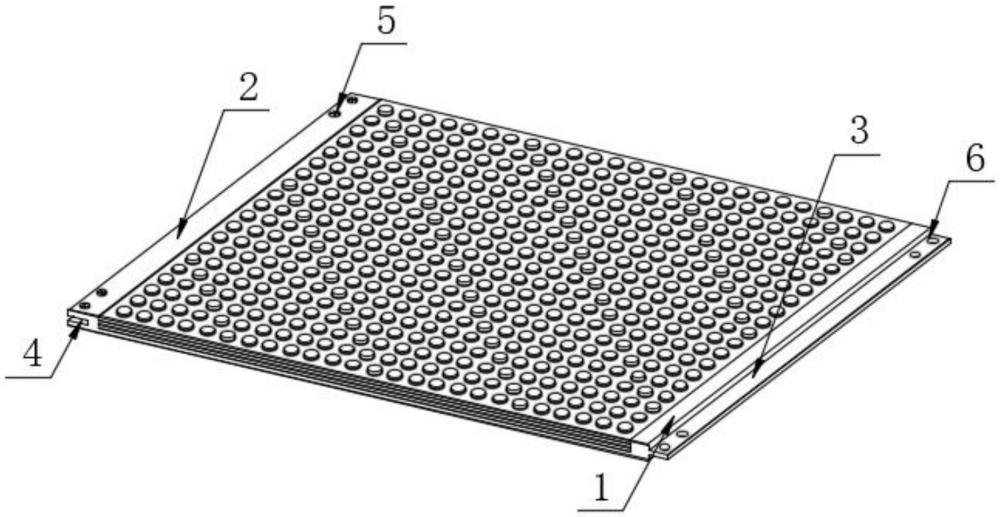

图1 结构示意图
图2 土工布主体的结构示意图

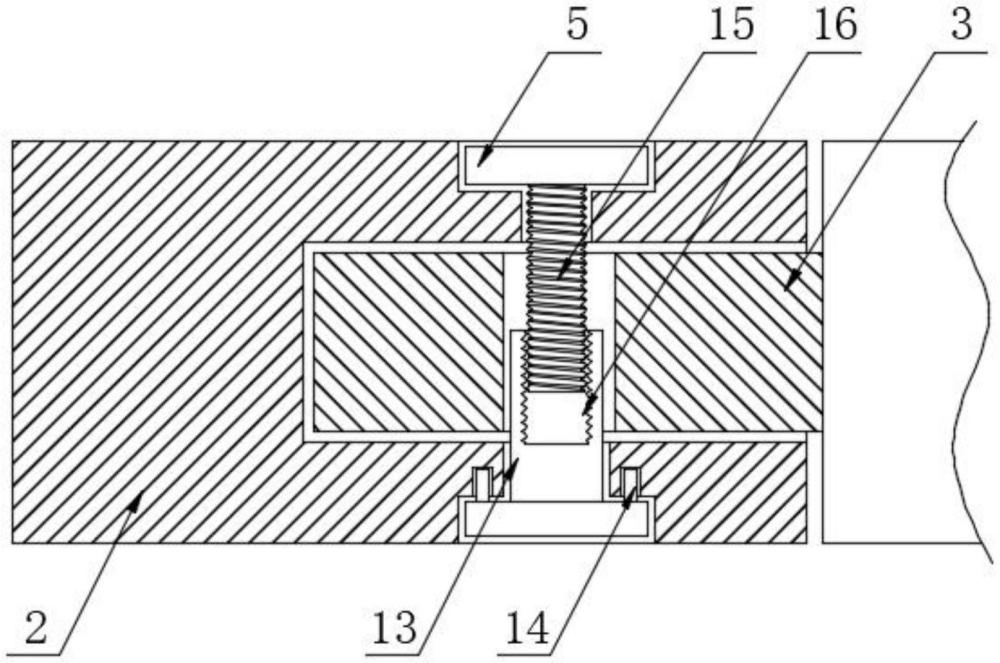

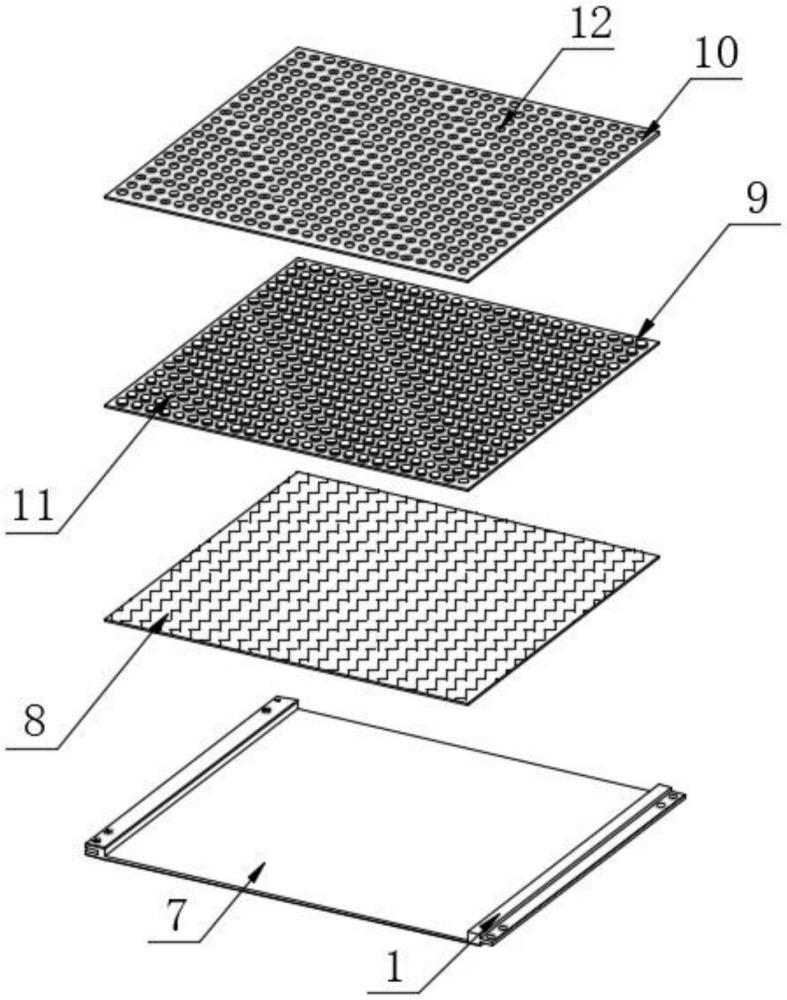

图3 连接座的结构示意图
图例说明：1、土工布主体；2、连接座；3、连接卡板；4、连接槽；5、锁紧块；6、锁紧孔；7、放置槽；8、纤维抗拉布；9、内连接布；10、防水布；11、防滑凸球；12、连接孔；13、锁紧套；14、连接卡块；15、螺纹连接杆；16、螺纹连接槽。 8 实用新型名称：一种寒区隧道用发泡聚烯烃材料保温装置 申请号：CN202320602612 公开号：CN219492298U 授权公告日：2023.08.08 专利权人：河北铁科翼辰新材科技有限公司; 中国铁道科学研究院集团有限公司铁道建筑研究所 本实用新型涉及一种寒区隧道用发泡聚烯烃材料保温装置，包括：由外向内依次设置的初支喷射混凝土层、土工布层、复合防水板聚烯烃泡棉层以及二次衬砌混凝土层；所述复合防水板聚烯烃泡棉层包括防水板层和聚烯烃泡棉层，防水板层一侧与聚烯烃泡棉层高温热复合而成复合防水板聚烯烃泡棉层；防水板层另一侧通过热熔胶连接有若干条自粘带；复合防水板聚烯烃泡棉层通过防水板层上的若干条自粘带与土工布层粘接，并通过膨胀螺钉固定粘结处；相邻防水板层之间焊接，相邻聚烯烃泡棉层之间采用防水胶带粘接。本实用新型保温装置高阻燃、保温、环保，不会鼓包，没有空气进入，且不需要进行搭接和绑定，施工更加便捷。

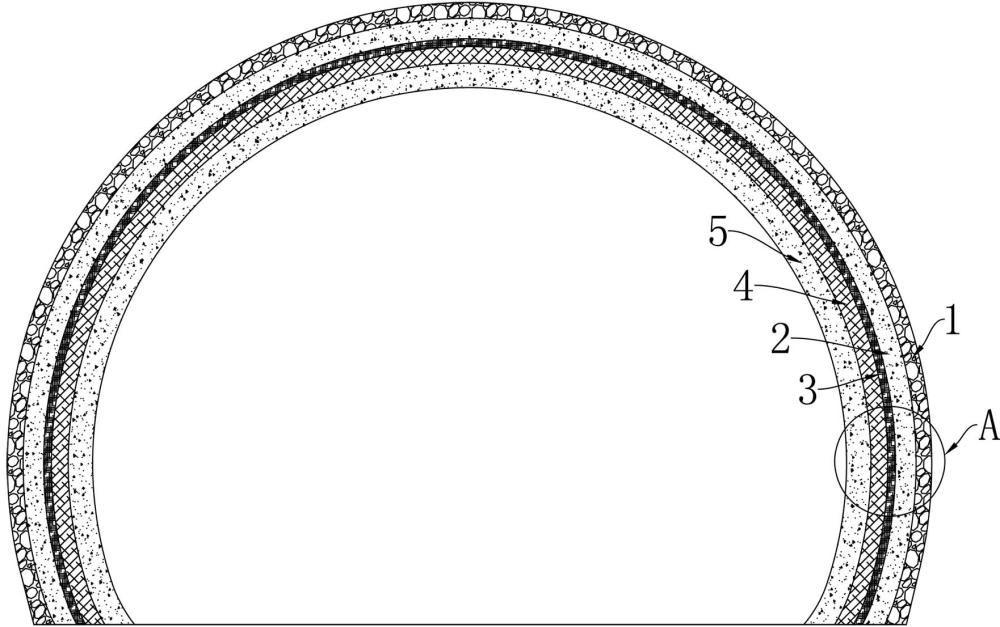

图1 寒区隧道用发泡聚烯烃材料保温装置的结构示意图

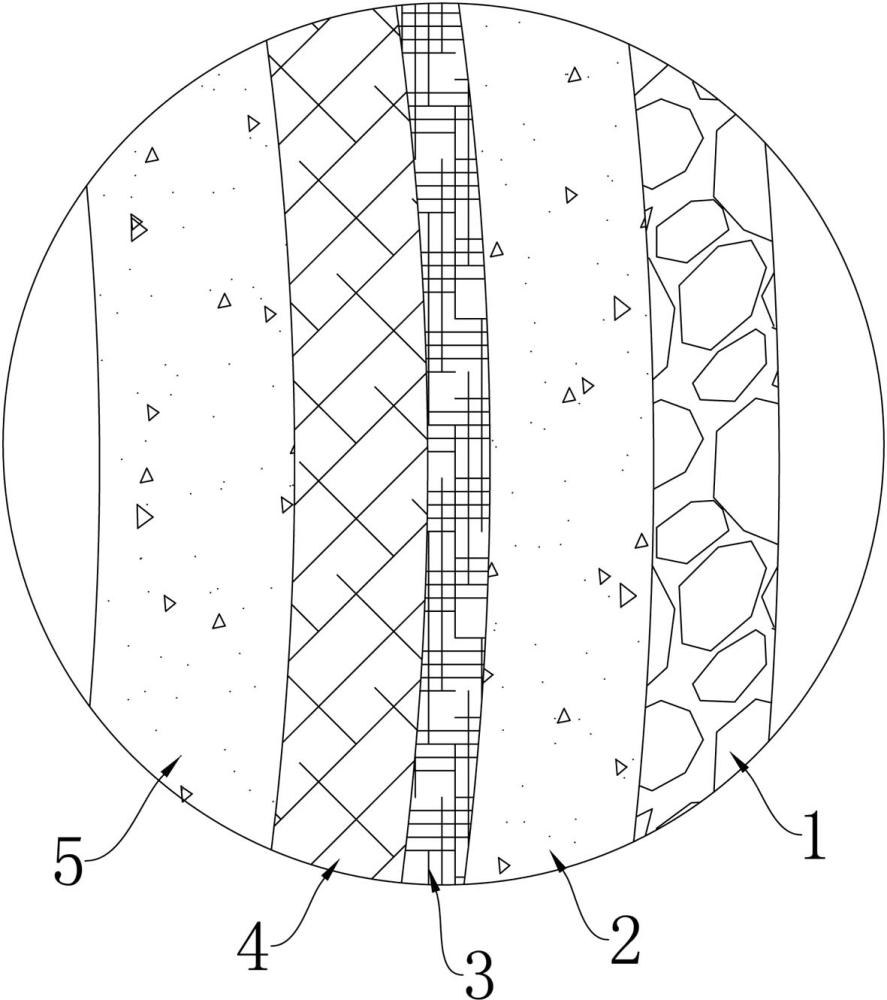

图2 图1中寒区隧道用发泡聚烯烃材料保温装置局部A的结构示意图

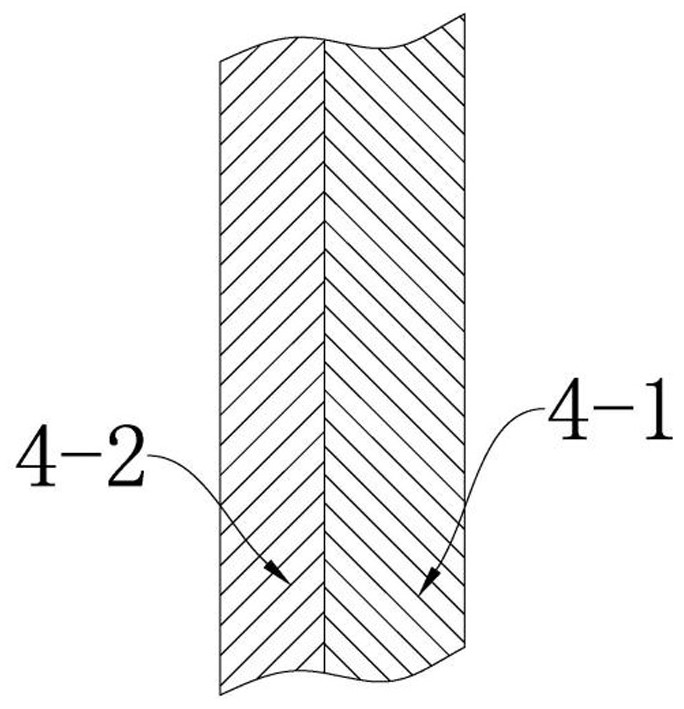

图3 局部A中复合防水板聚烯烃泡棉层的结构示意图

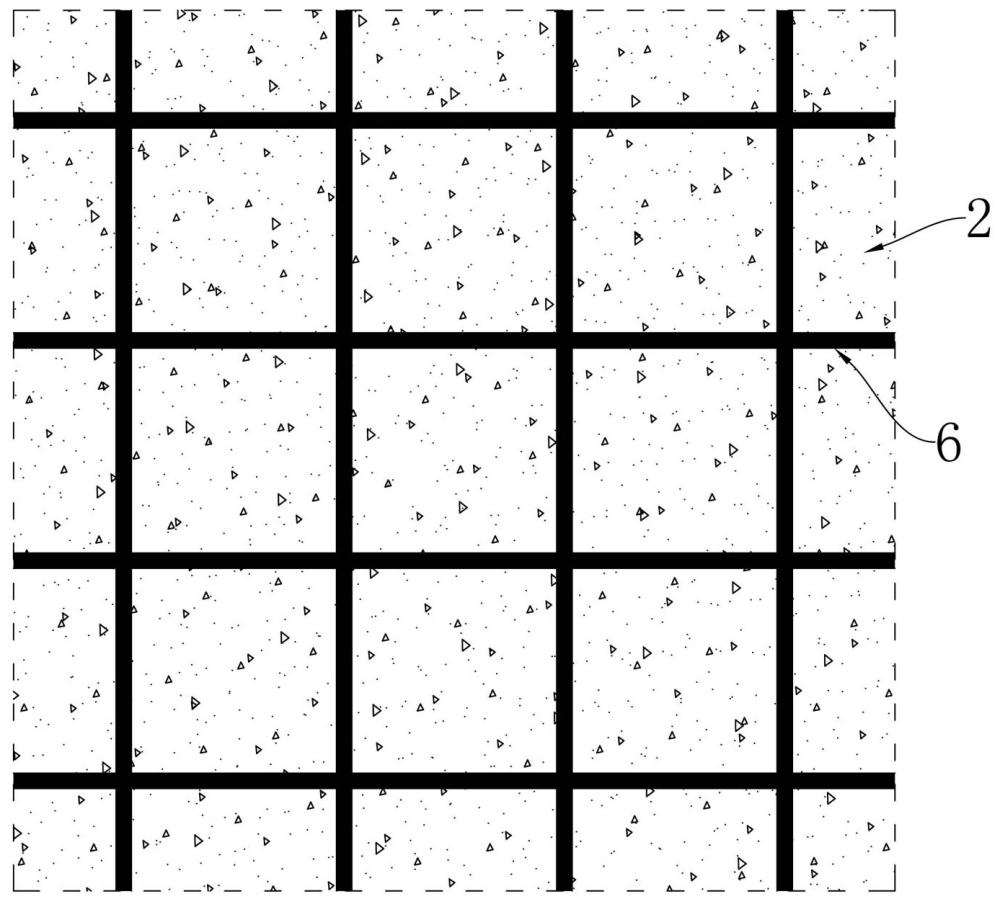

图4 局部A中初支喷射混凝土层内埋设格栅钢架的结构示意图

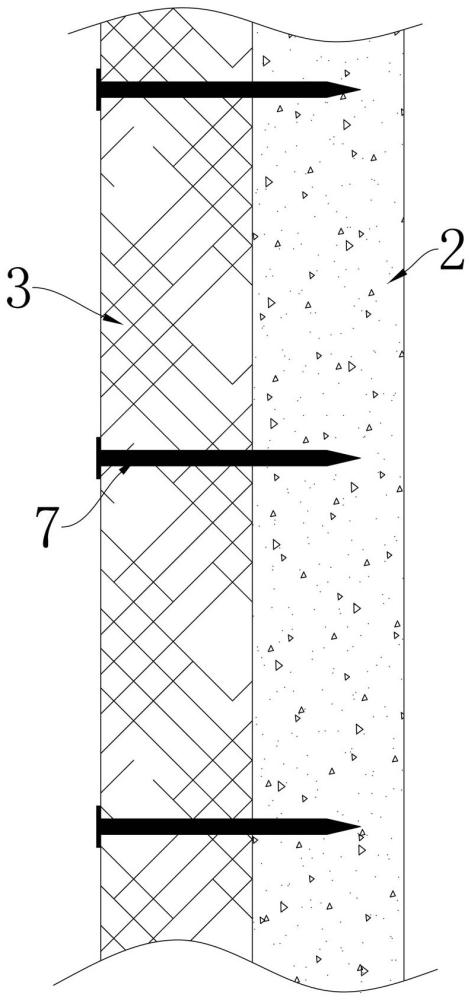

图5 局部A中土工布层通过钢钉固定于初支喷射混凝土层的结构示意图

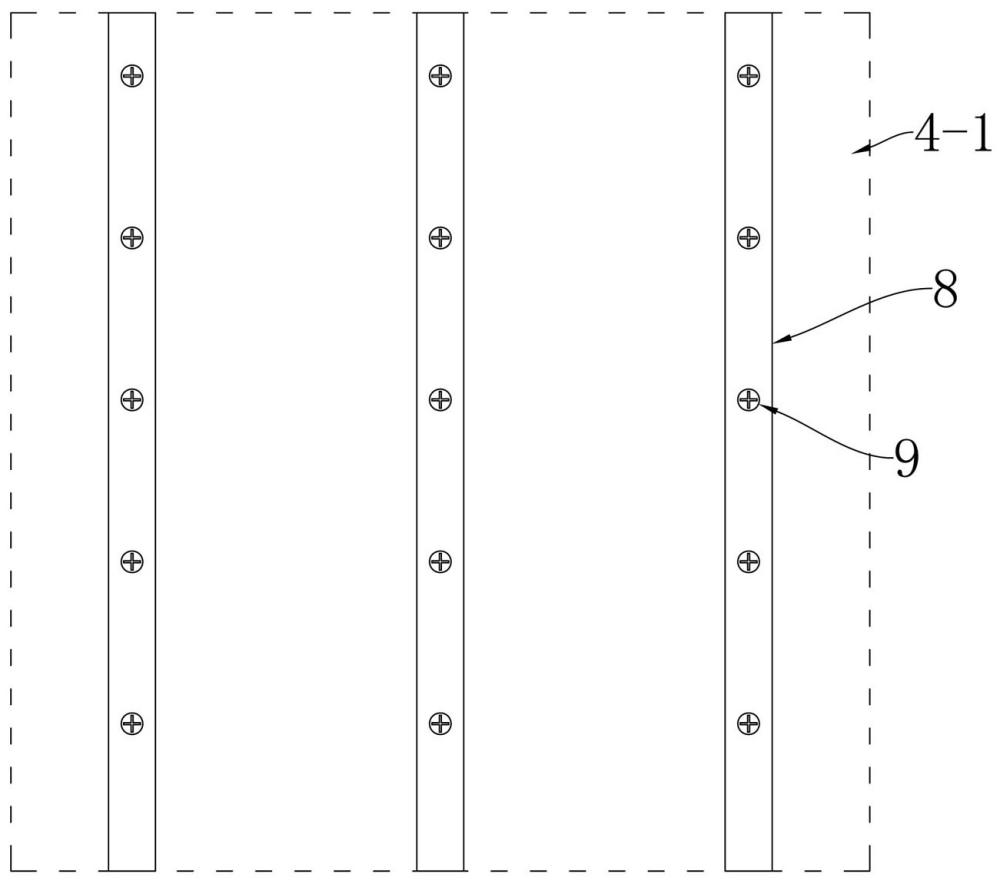

图6 局部A中复合防水板聚烯烃泡棉层与土工布层连接的结构示意图

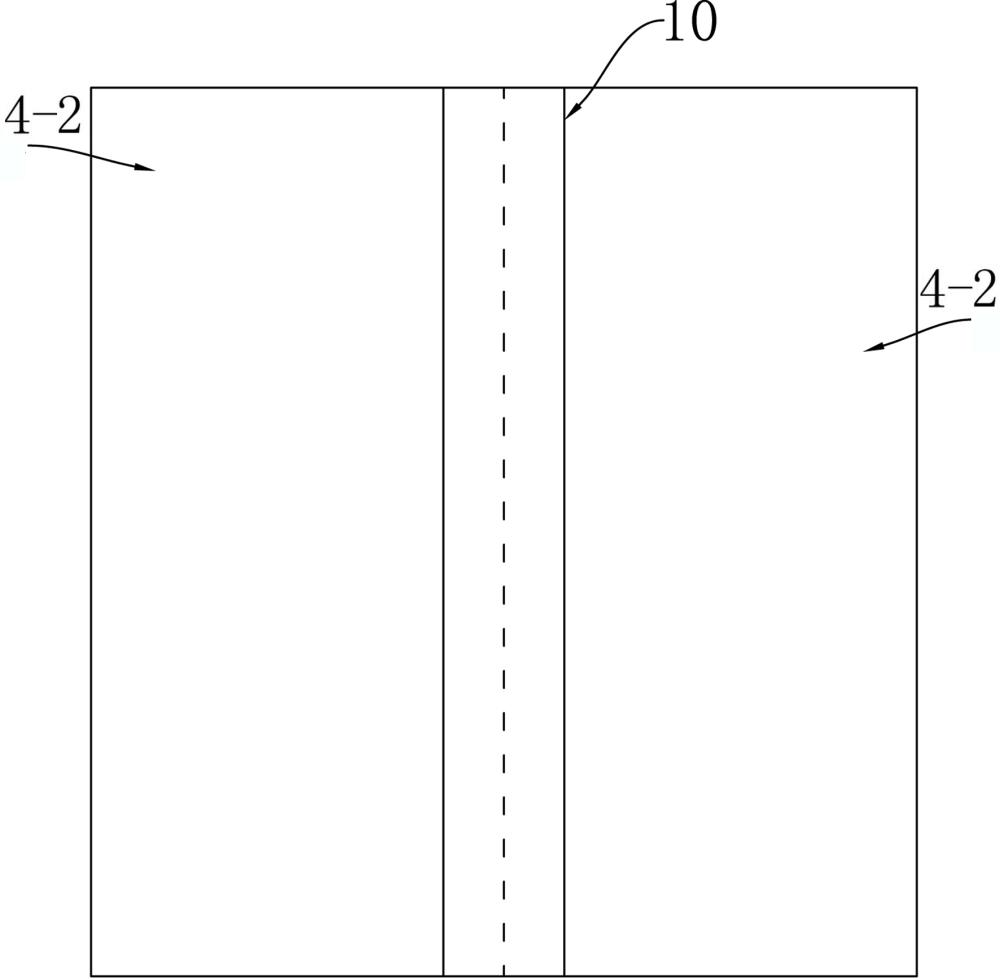

图7 聚烯烃泡棉层之间连接的结构示意图
图例说明：1、隧道岩壁；2、初支喷射混凝土层；3、土工布层；4、复合防水板聚烯烃层；4-1、防水板层；4-2、聚烯烃泡棉层；5、二次衬砌混凝土层；6、格栅钢架；7、钢钉；8、自粘带；9、膨胀螺钉；10、防水胶带。 9 实用新型名称：一种复合性膨润土防水毯 申请号：CN202320596919 公开号：CN219467207U 授权公告日：2023.08.04 专利权人：云南东欣土工材料制造有限公司 本实用新型公开了一种复合性膨润土防水毯，涉及复合性膨润土防水毯技术领域，包括防水毯主体，所述耐磨层底端固定连接有土工布层，且土工布层底端固定连接有吸水层，所述吸水层底端固定连接有防水层，且防水层底端固定连接有橡胶层。本实用新型防水毯主体通过设有耐磨层和土工布层，且耐磨层采用网状塑料材质，使防水毯主体上表面能够具有一定耐磨防腐效果，配合土工布层的聚丙烯纤维和乙纶扁丝编织材质，使防水毯主体上表层能够有效抵抗撕扯和在水中受到的酸性腐蚀，延长防水毯主体的使用寿命，配合橡胶层和橡胶块，橡胶层和橡胶块可有效防止防水毯主体底部触碰碎石时发生裂痕，同时还可进一步提高防水毯主体防水效果。

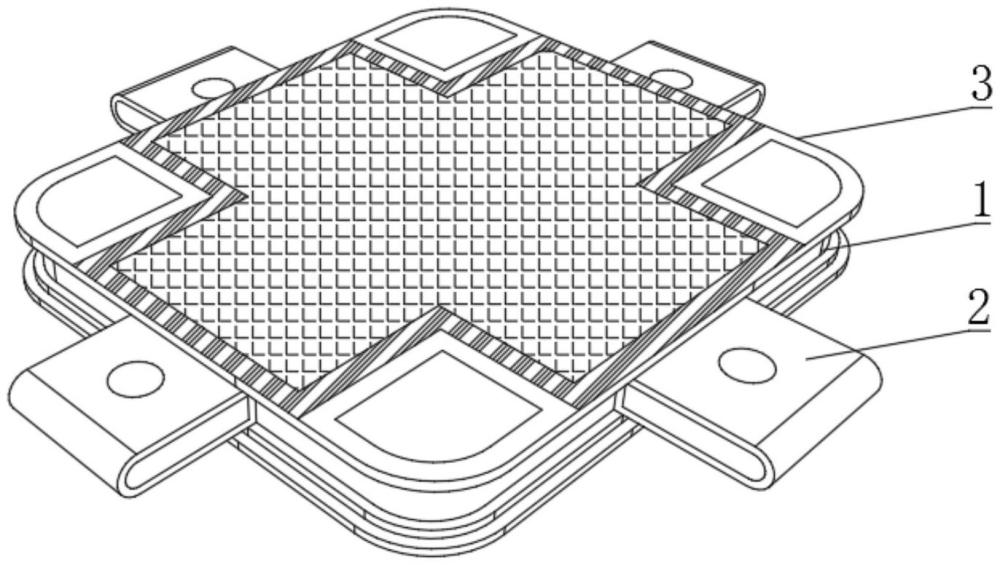

图1 立体结构示意图
图2 俯视结构示意图

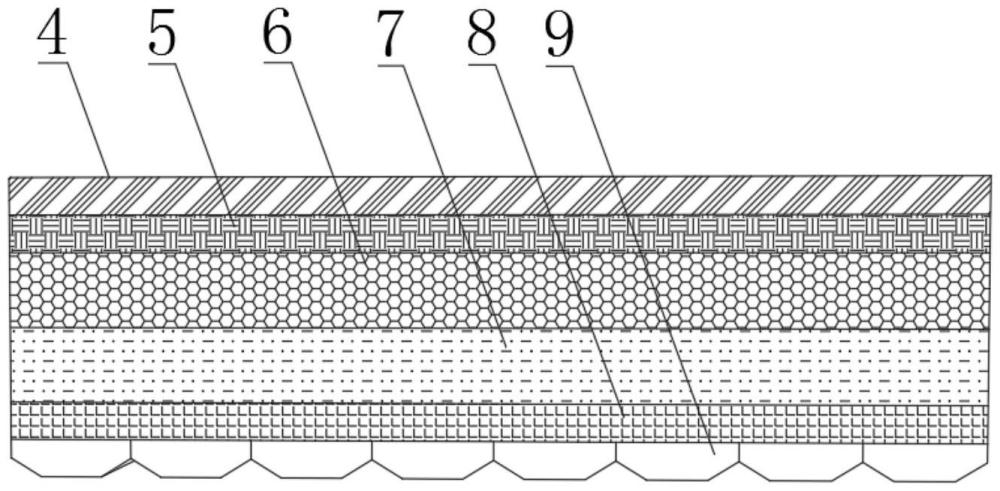

图3 剖面结构分析结构示意图
图例说明：1、防水毯主体；2、连接布；3、封边框；4、耐磨层；5、土工布层；6、吸水层；7、防水层；8、橡胶层；9、橡胶块。 10 实用新型名称：一种海绵城市生态滤沟 申请号：CN202320726659 公开号：CN219471147U 授权公告日：2023.08.04 专利权人：中铁第一勘察设计院集团有限公司 本实用新型公开了一种海绵城市生态滤沟。现有机动车道边设置生物滞留带等措施，但这些措施未将径流与周边土壤进行有效隔离。本实用新型设置于机动车道和周边土壤之间，包括生态滤沟沟体，机动车道的路缘石上等间距设有开口，开口与生态滤沟沟体连通；生态滤沟沟体内，从下至上依次设置有下砂滤层、透水土工布、上砂滤层、透水土工布和土壤层；生态滤沟沟体末端预埋有钢套管，钢套管与排水检查井连通，所述排水检查井通过雨水排水管与市政雨水管网连通。本实用新型将路面雨水与周边土壤进行有效隔离，可大大降低雨水径流中夹带的污染物污染土壤的几率；末端设置排水检查井，可提升生态滤沟抗雨水径流冲击能力。

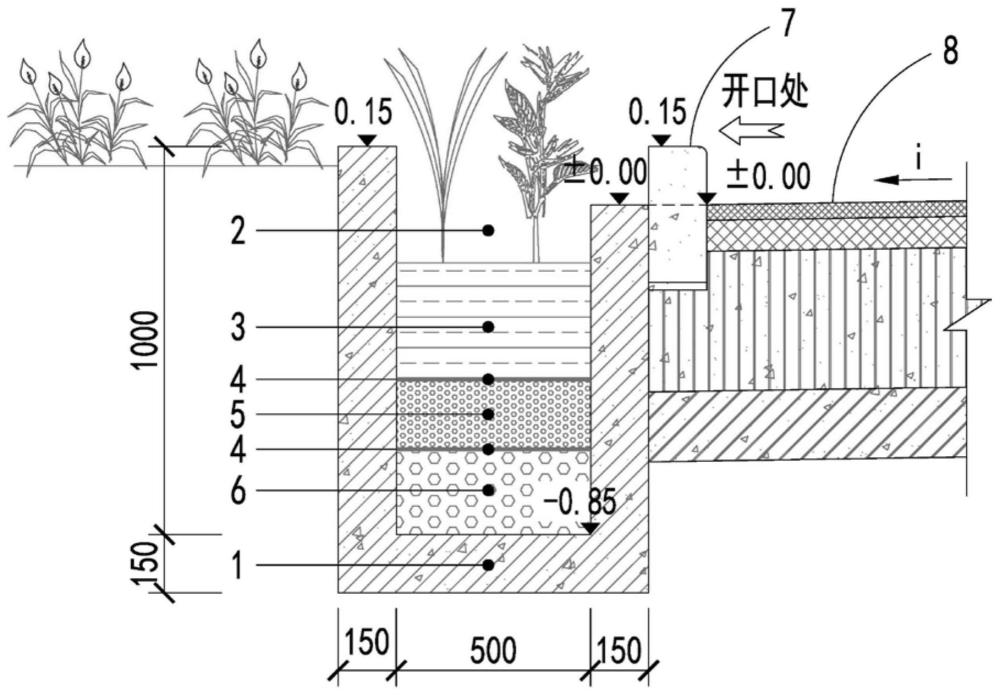

图1 整体结构示意图

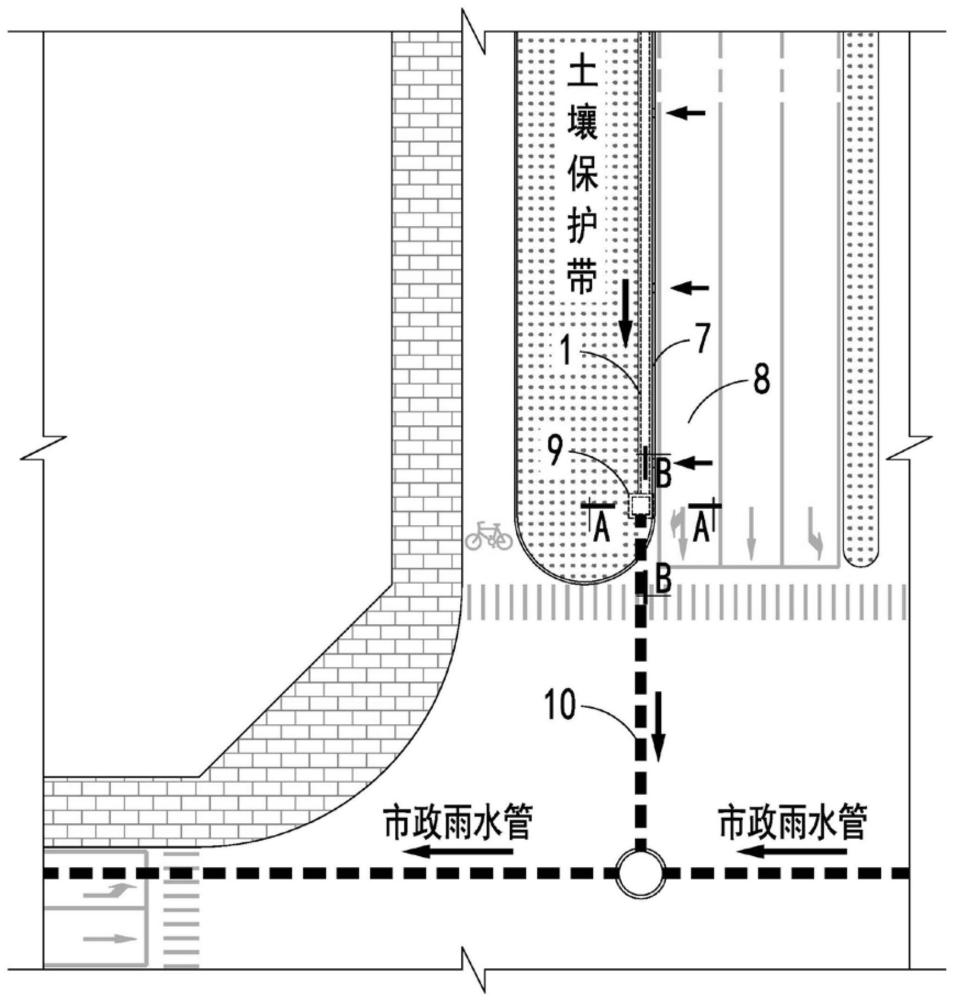

图2 平面布置图

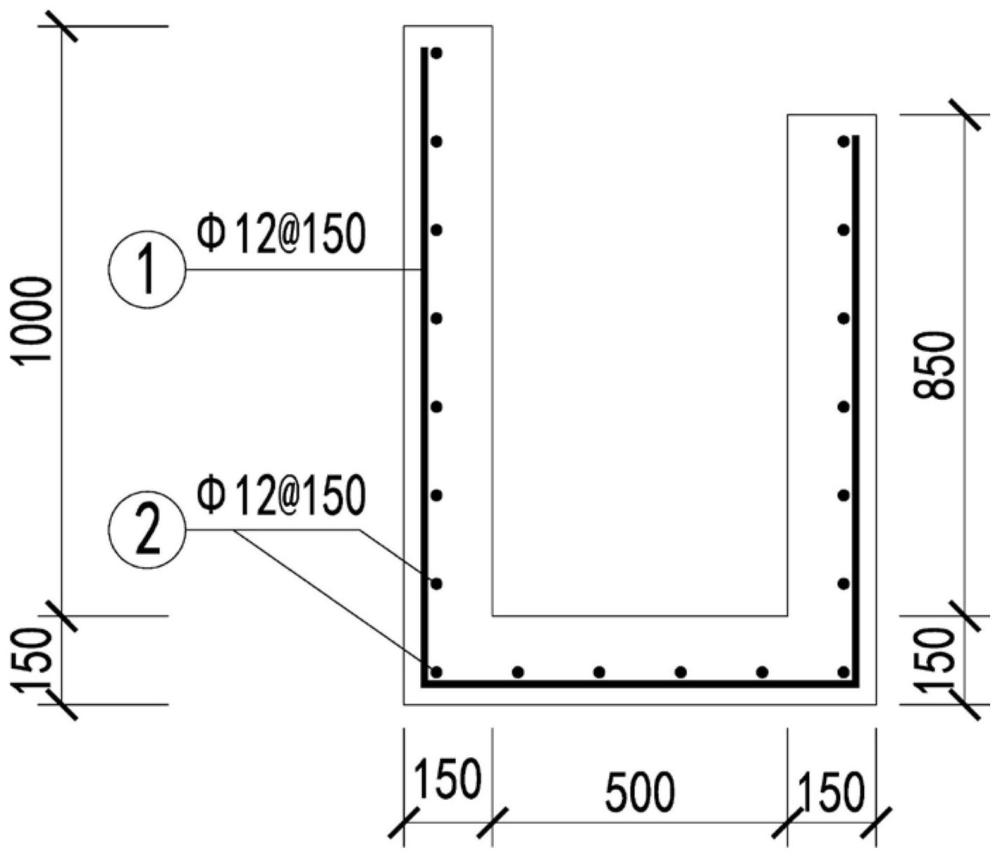

图3 生态滤沟沟体的结构配筋图

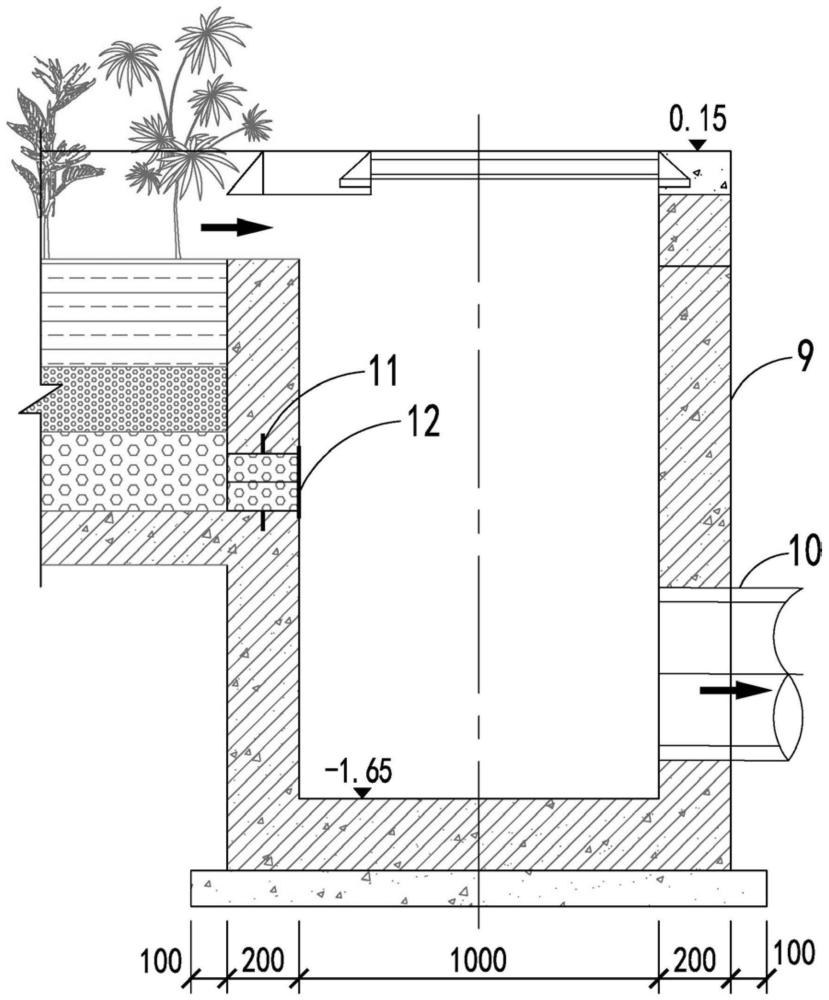

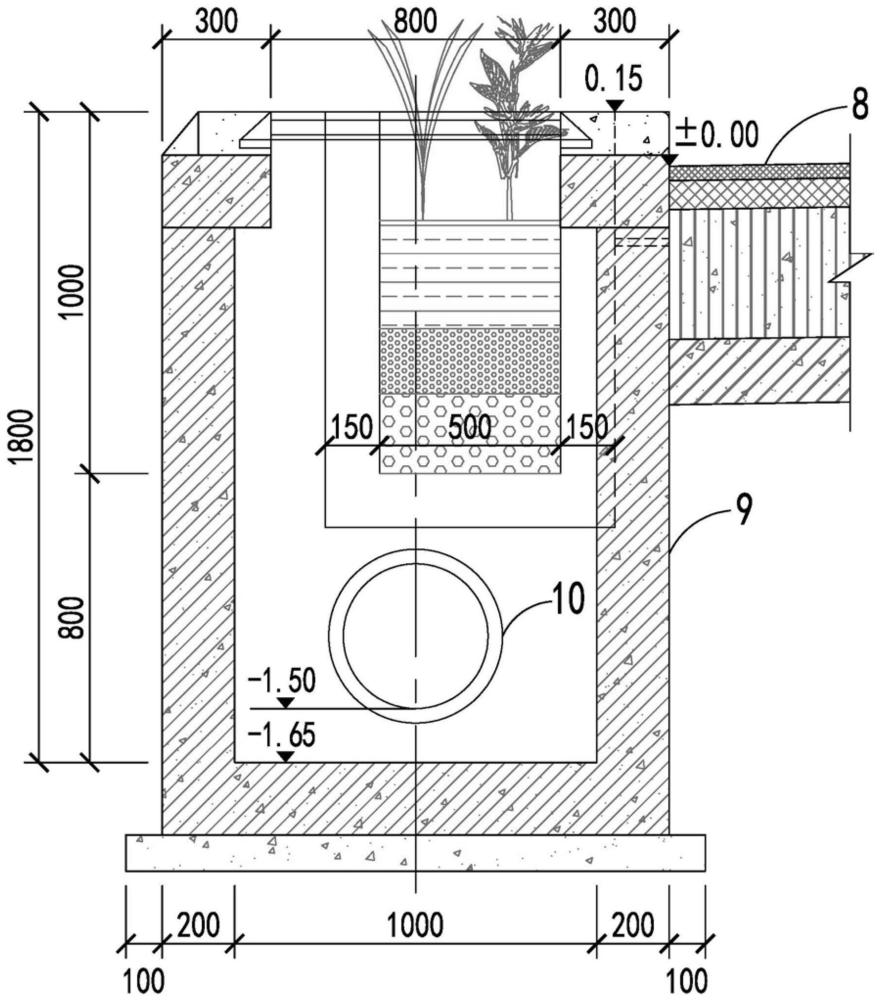

图4 生态滤沟末端接检查井处A-A剖面图
图5 生态滤沟末端接检查井处B-B剖面图
图例说明：1、生态滤沟沟体；2、雨水滞蓄水层；3、栽种绿植的土壤层；4、透水土工布；5、上砂滤层；6、下砂滤层；7、路缘石；8、机动车道；9、排水检查井；10、雨水排水管；11、钢套管；12、圆形过滤网片。
------摘录自“国家知识产权局网站”
【供稿：杨佳 审核：刘伟超 编辑：程凤娟】
|
