土工格室相关专利汇编-45
【字体: 】  【发布日期:2024-05-23 16:30】  【来源:中国土工合成材料工程协会】  【作者:中国土工合成材料工程协会】
  为适应工程对土工格室性能的需求,拓展土工格室的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工格室技术推广与应用,增进技术人员对土工格室产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2023年8月份协会会员单位授权的土工格室相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。
发明专利
1 发明名称:多雨地区花岗岩残积土半填半挖路基结构及其施工方法
申请号:CN202210264904
公开号:CN114508013B
授权公告日:2023.08.18
专利权人:中国公路工程咨询集团有限公司;交通运输部公路科学研究所;中咨数据有限公司
  多雨地区花岗岩残积土半填半挖路基结构及其施工方法,属于土木工程技术领域。包括花岗岩残积土底部隔离层、花岗岩残积土填筑区、填挖结合部处治区、花岗岩残积土挖方区的排水结构、土工格室防护区、强度补偿层和路面结构层七个部分,土工格室防护区包括底部增强土工格室、全幅土工格室增强、土工格室护坡及土工格室增强。本发明的多雨地区花岗岩残积土半填半挖路基结构可有效避免水分入渗花岗岩残积土路基,保障花岗岩残积土半填半挖路基的稳定与耐久。

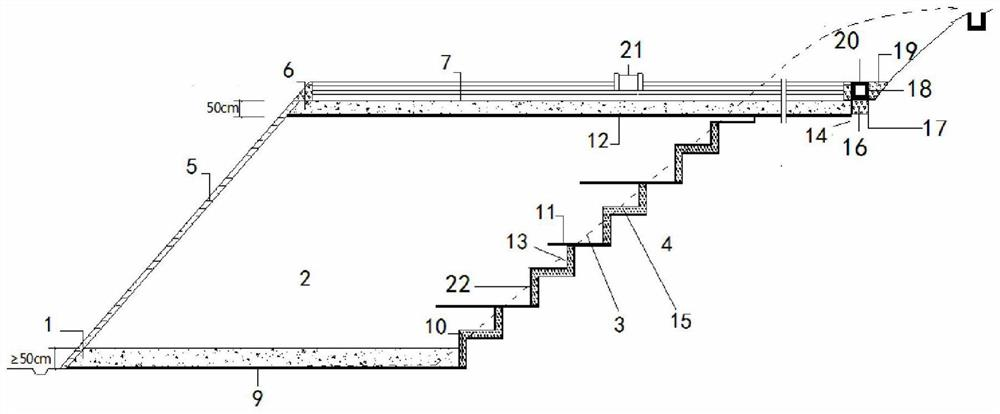

图1 一种多雨地区花岗岩残积土半填半挖路基结构
  图例说明:
  1、花岗岩残积土底部隔离层;2、花岗岩残积土填筑区;3、填挖结合部处治区;4、花岗岩残积土挖方区;5、土工格室护坡;6、强度补偿层;7、路面结构层;9、底部增强土工格室;10、排水渗沟;11、土工格室增强;12、全幅土工格室增强;13、横向渗沟;14、排水结构;15、台阶;16、渗沟;17、外包防渗土工布;18、反滤土工布;19、夯实黏土回填;20、盖板边沟;21、封闭式中央分隔带;22、台阶外包防渗土工布。

2 发明名称:一种土工格室质量智能检测方法
申请号:CN202310692145
公开号:CN116433663B
授权公告日:2023.08.18
专利权人:肥城恒丰塑业有限公司
  本发明涉及图像处理技术领域,具体涉及一种土工格室质量智能检测方法,包括:采集土工格室表面图像,对土工格室表面图像进行预处理,对土工格室灰度图进行灰度分级,获取多个灰度级图像,根据灰度级图像中非零像素点的灰度差异和灰度离散程度获取归一化显著性,进而得到获取每个灰度级图像中存在裂缝缺陷的概率,根据归一化显著性获取每个灰度级图像的位置离散程度,对存在裂缝缺陷的概率进行修正,根据修正结果获取每个灰度级图像的伽马参数,对每个灰度级图像进行增强,根据增强图像进行土工格室质量检测。本发明对不同灰度级图像进行自适应增强,避免了过增强和欠增强的问题,增强效果更好,使得土工格室质量检测更加准确。

图1 一种土工格室质量智能检测方法的步骤流程图

图2 灰度化后的土工格室表面图像
3 发明名称:一种蔗渣纤维复合低碱水泥改性膨胀土及其运用在边坡的施工方法
申请号:CN202211048444
公开号:CN115368063B
授权公告日:2023.08.11
专利权人:广西大学;广西交科集团有限公司;河海大学
  一种蔗渣纤维复合低碱水泥改性膨胀土及其运用在边坡的施工方法,所述改性膨胀土包括风干膨胀土、低碱水泥、蔗渣纤维和水,其中,低碱水泥占烘干膨胀土质量的6%-8%,蔗渣纤维占烘干膨胀土质量的0.5%-0.9%,水的质量通过拌合土塑限与最优含水率确定。改性膨胀土运用在边坡的施工方法以带孔土工格室为骨架,内填满级配碎石,其上铺改性膨胀土并压实形成改性土层,最后喷洒客土与护坡草种子的混合物形成客土层。本发明所述改性膨胀土可显著提高膨胀土的抗压强度和抗剪强度,抑制膨胀土的胀缩变形和裂隙发展,且对环境和植物生长影响小,可实现绿色护坡;所述改性膨胀土运用在边坡的施工方法可以有效增强边坡的整体刚度和稳定性,并规范化边坡改性土施工步骤。

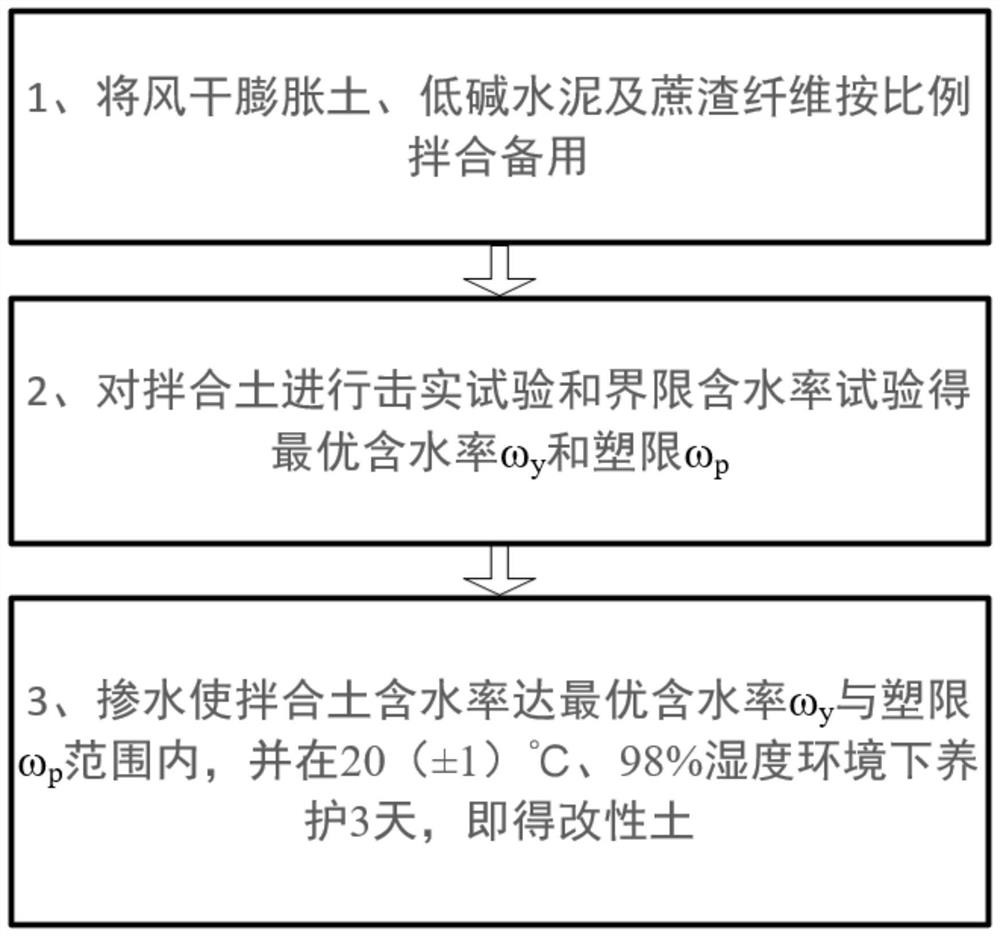

图1 蔗渣纤维复合低碱水泥改性膨胀土的制备流程图

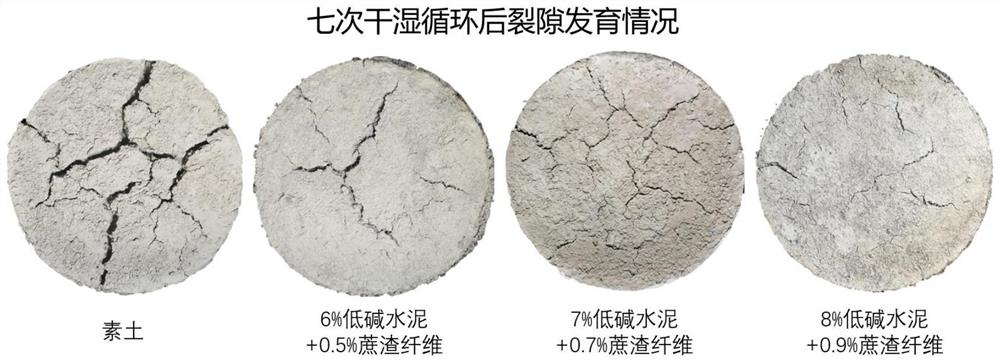

图2 7次干湿循环后素土与不同掺量蔗渣纤维复合低碱水泥改性膨胀土裂隙对比图

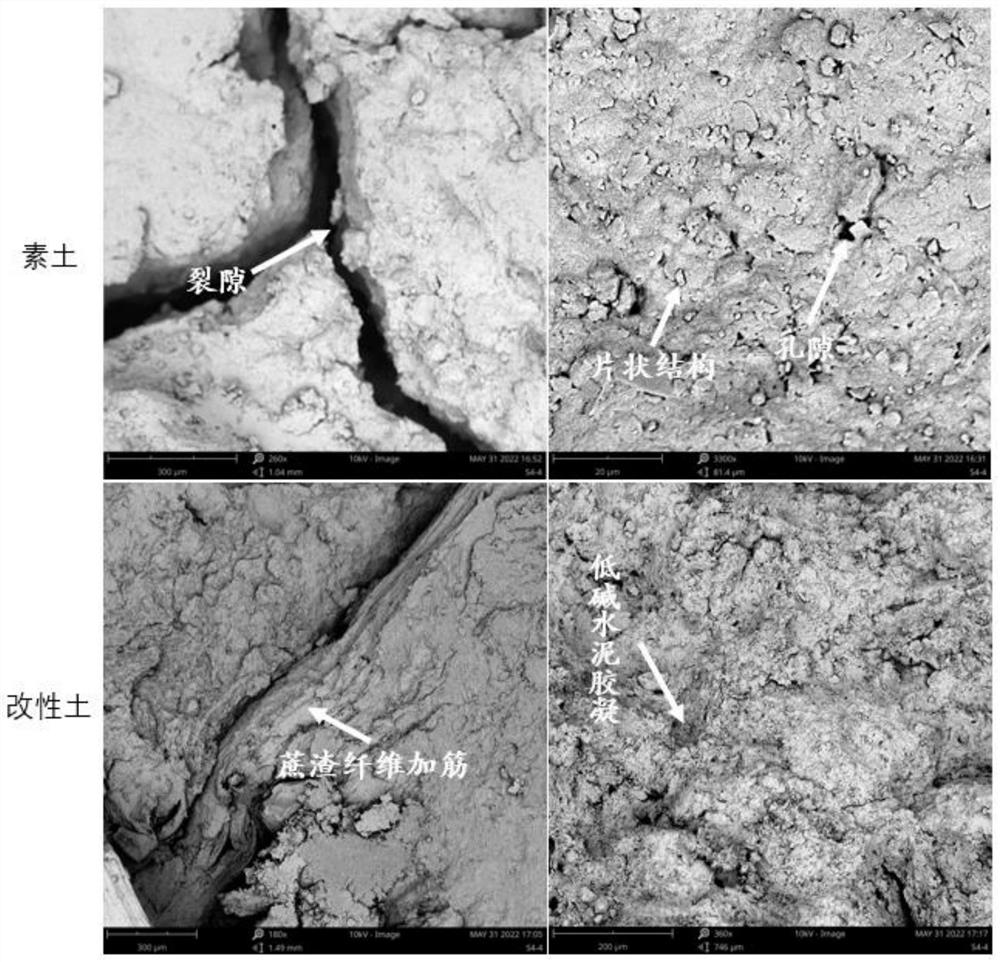

图3 掺量比例7次干湿循环后蔗渣纤维复合低碱水泥改性膨胀土电镜扫描微观图

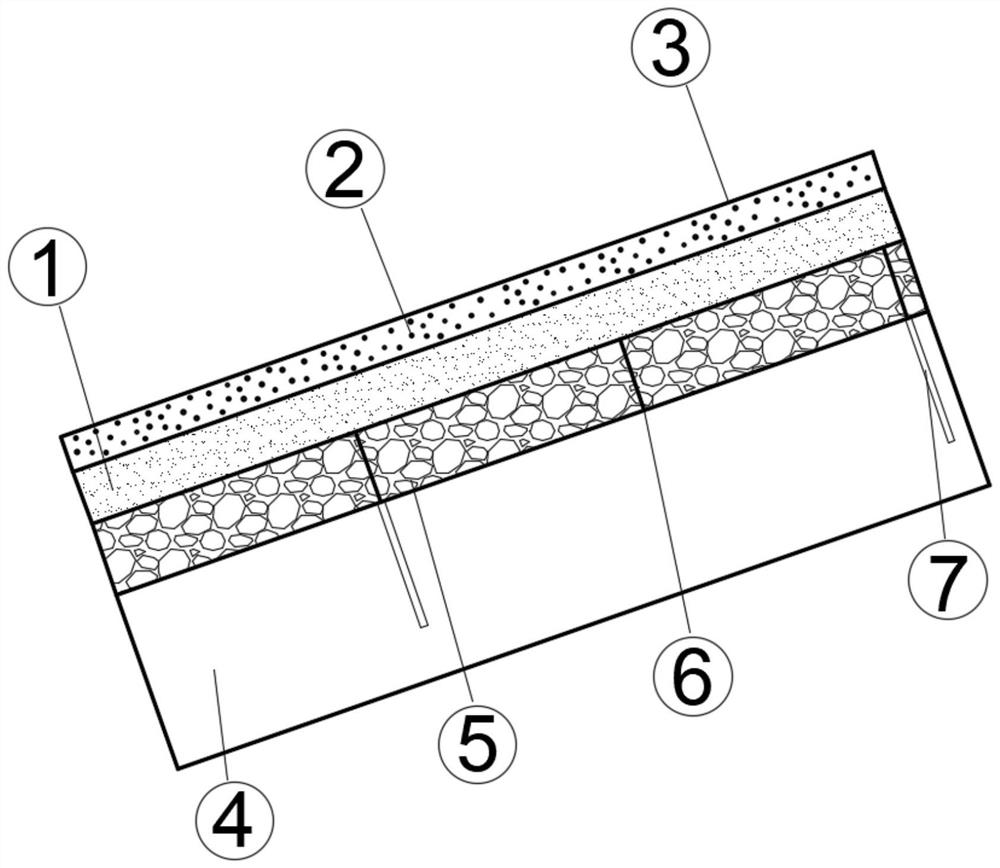

图4 膨胀土边坡施工结构布置图
  图例说明:
  1、改性土层;2、护坡草种子;3、非膨胀性客土;4、边坡;5、级配碎石;6、土工格室;7、定位锚杆。

4 发明名称:一种土工格室的锚固装置
申请号:CN202310526639
公开号:CN116254833B
授权公告日:2023.08.01
专利权人:肥城恒丰塑业有限公司

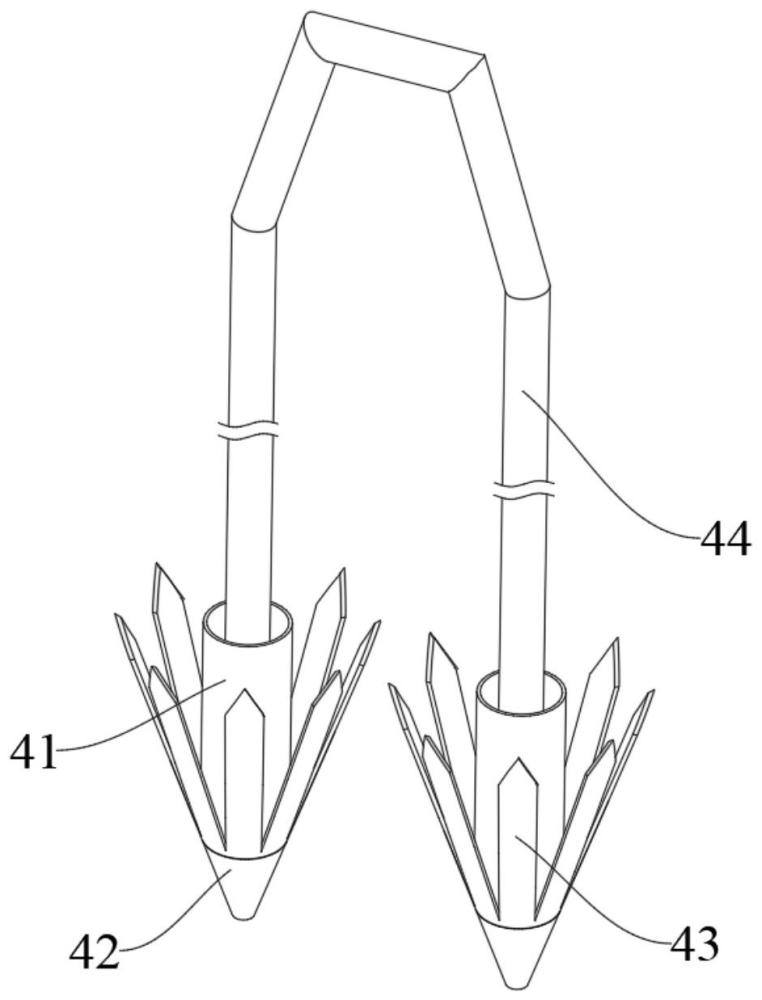

  本发明提供一种土工格室的锚固装置,涉及土工格室固定技术领域,该土工格室的锚固装置,包括固定架,液压伸缩机构安装于固定架,锚固机构放置于盛放仓的内部,所述锚固机构具有两个锚固头,两个所述锚固头相对的内侧均安装有多个间隔分布的爪片,安装在两个锚固头上的两组爪片相对的内端为脆弱的点连接;通过在固定架的前侧面设置盛放仓对锚固机构进行安装,在固定架的内部设置液压伸缩机构导向机构进行驱动,使导向机构对锚固机构进行推动使其断裂成为两部分,从而通过锚固机构的锚固绳对土工格室进行固定,相对于锚固杆不仅减少了体积,以减少锚固绳所受到的力,从而提升了锚固机构的抗冲击能力。

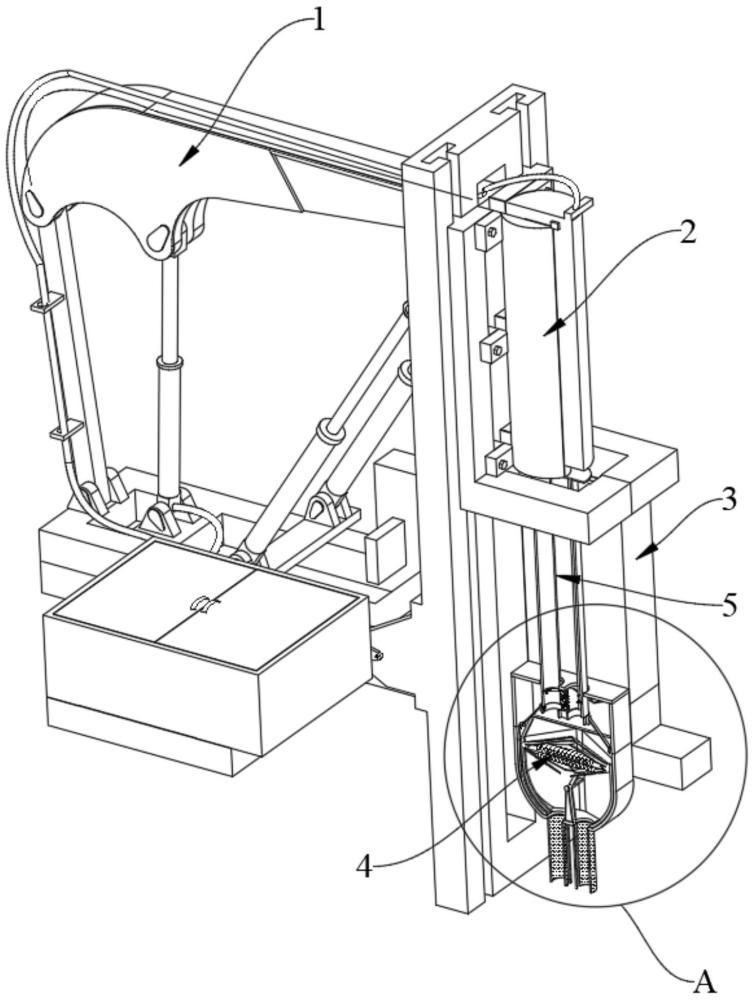

图1 导向机构的结构示意图

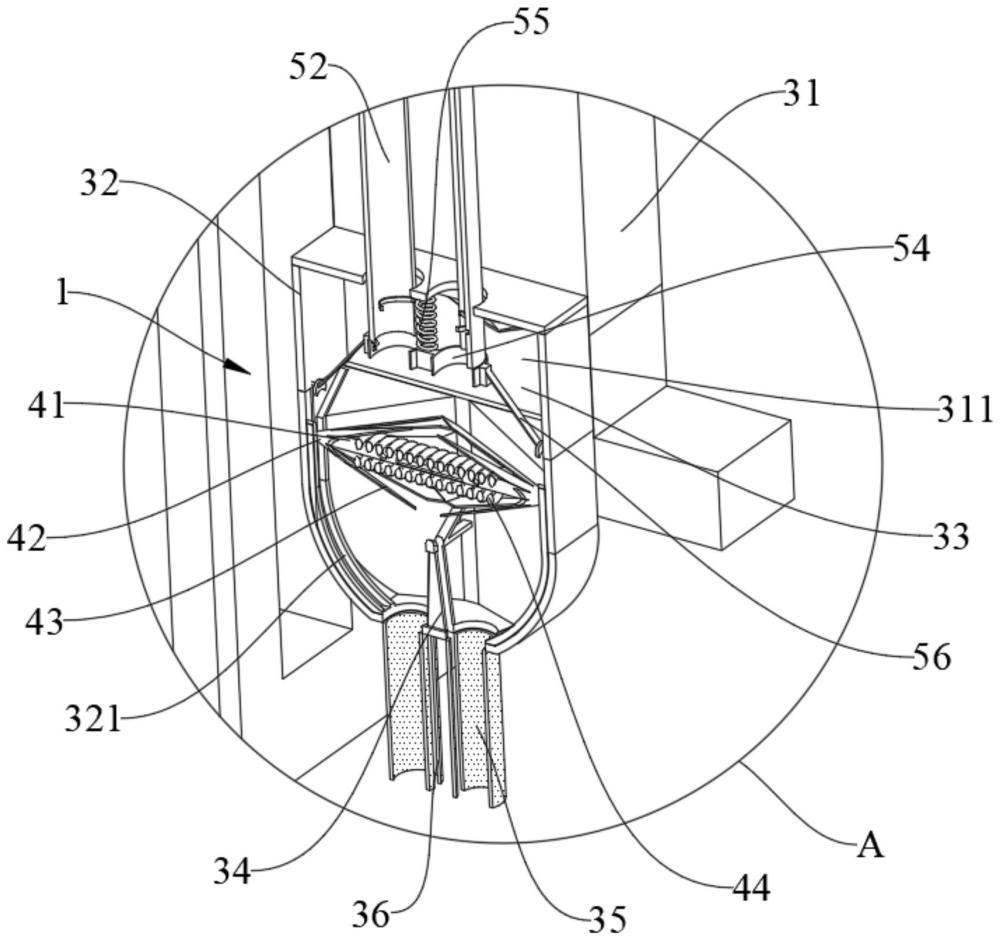

图2 图1中A处的结构放大示意图

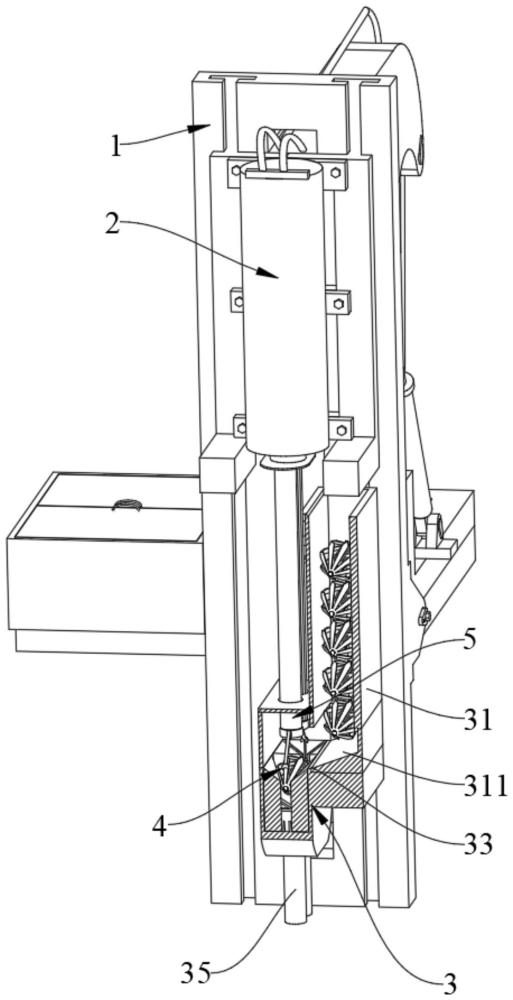

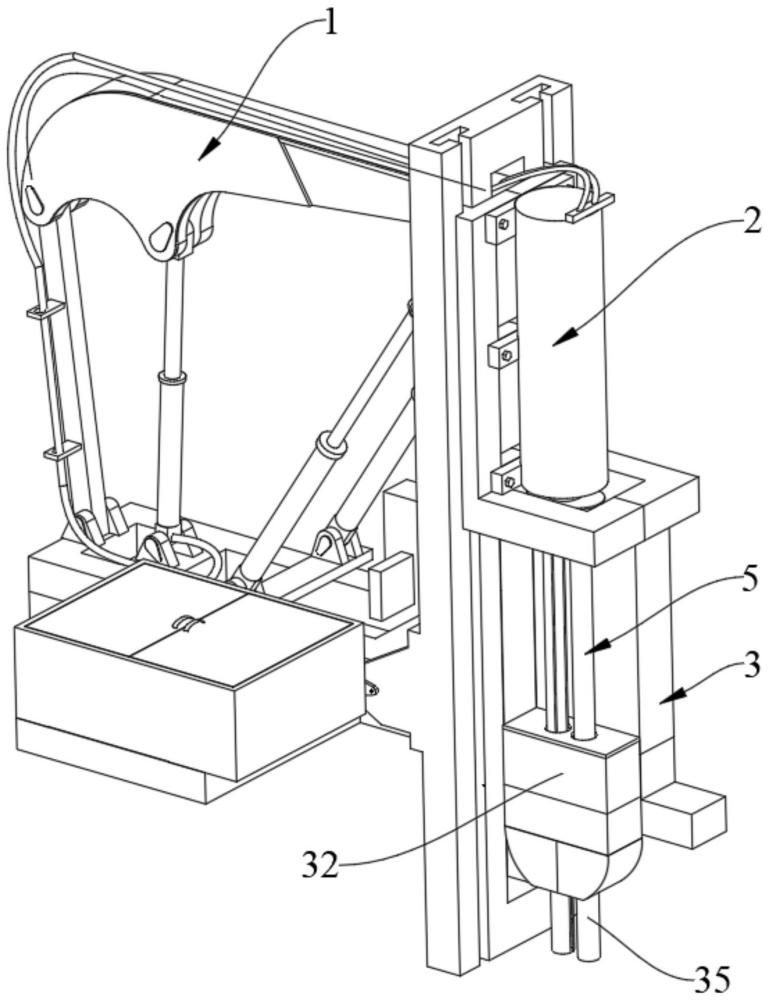

图3 第一实施例的结构示意图

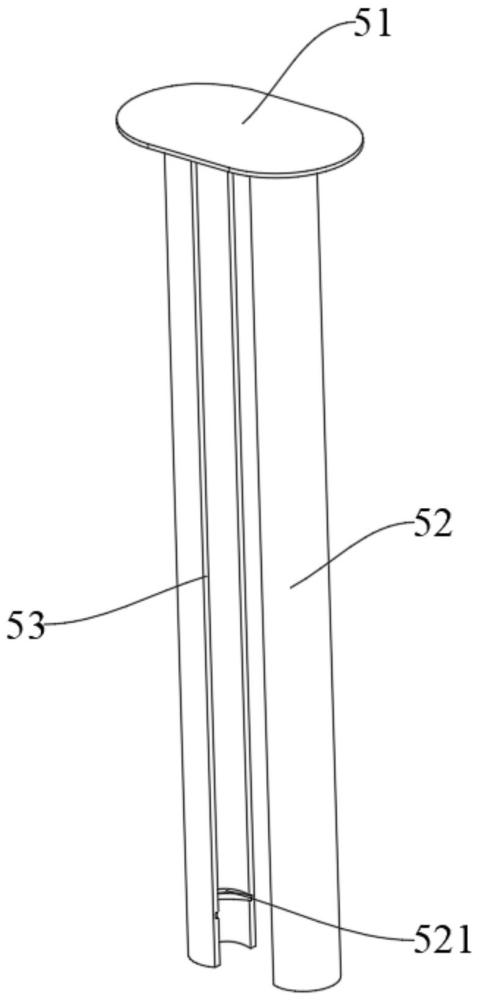

图4 具体实施例中导向筒的结构示意图

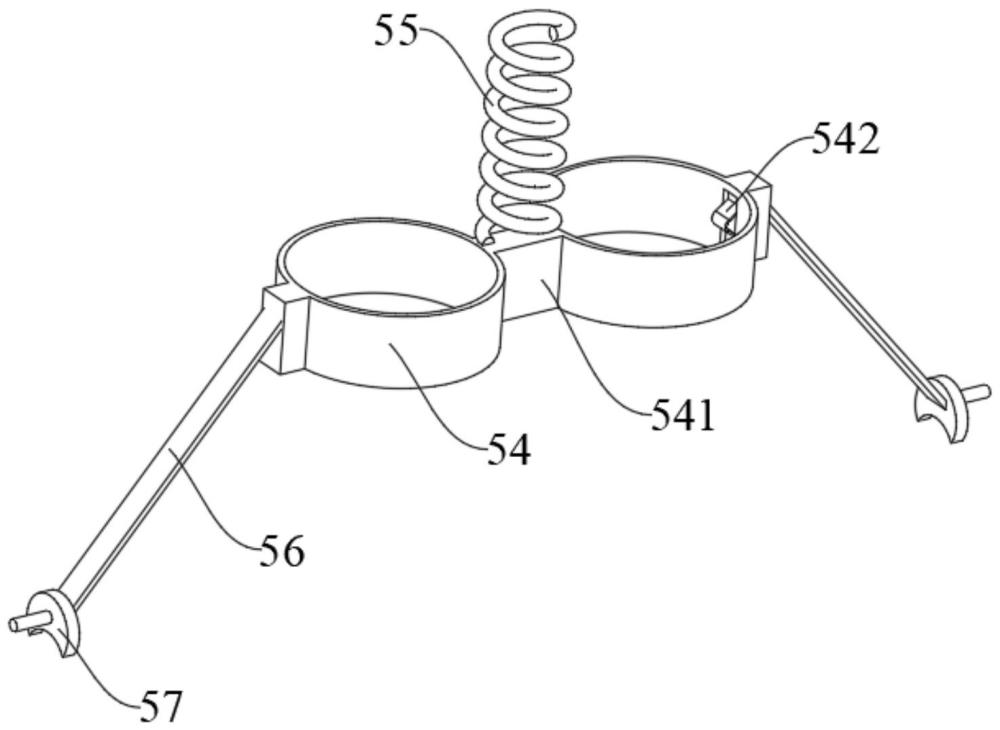

图5 具体实施例中连接环的结构示意图

图6 第二实施例的结构示意图

图7 第三实施例的结构示意图

图8 具体实施例中导向筒的结构示意图

图9 盛放仓的结构示意图

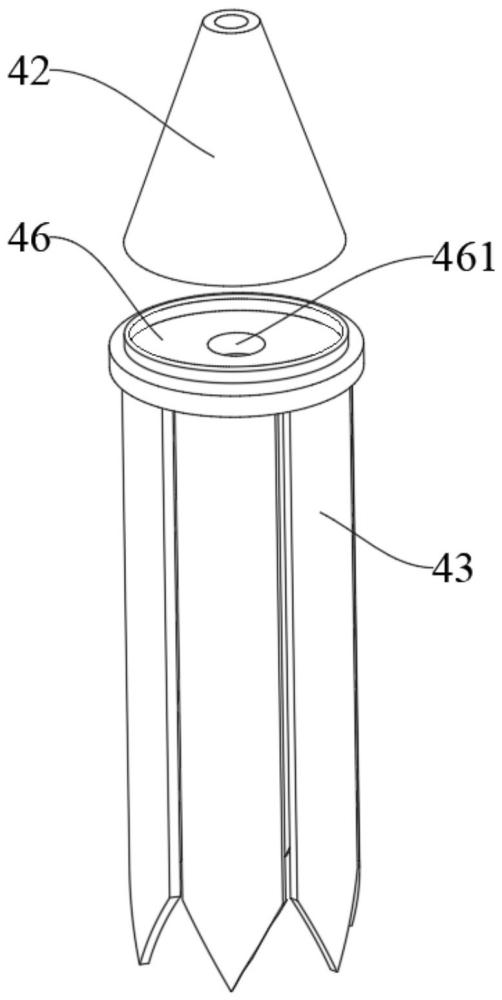

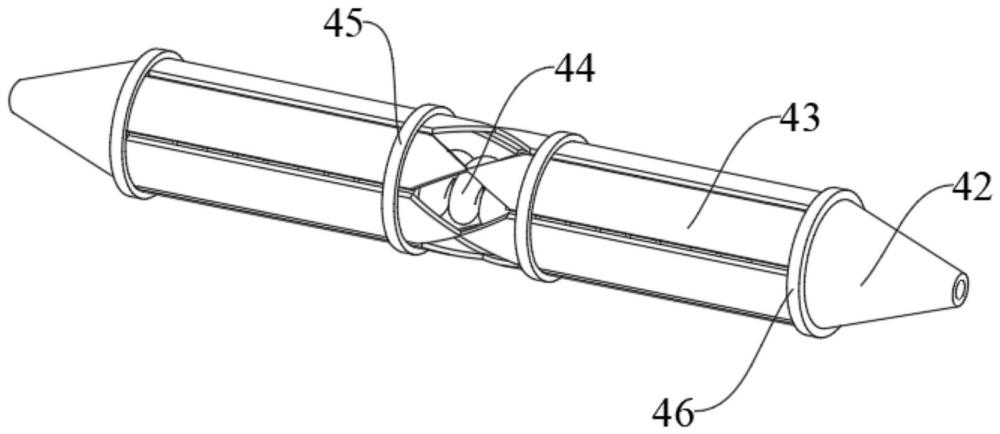

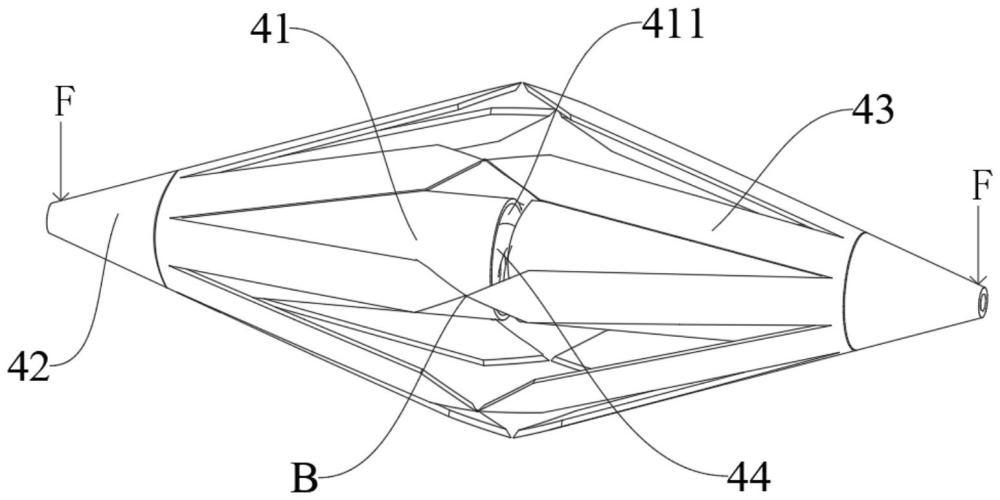

图10 具体实施例中锚固机构安装状态的结构示意图

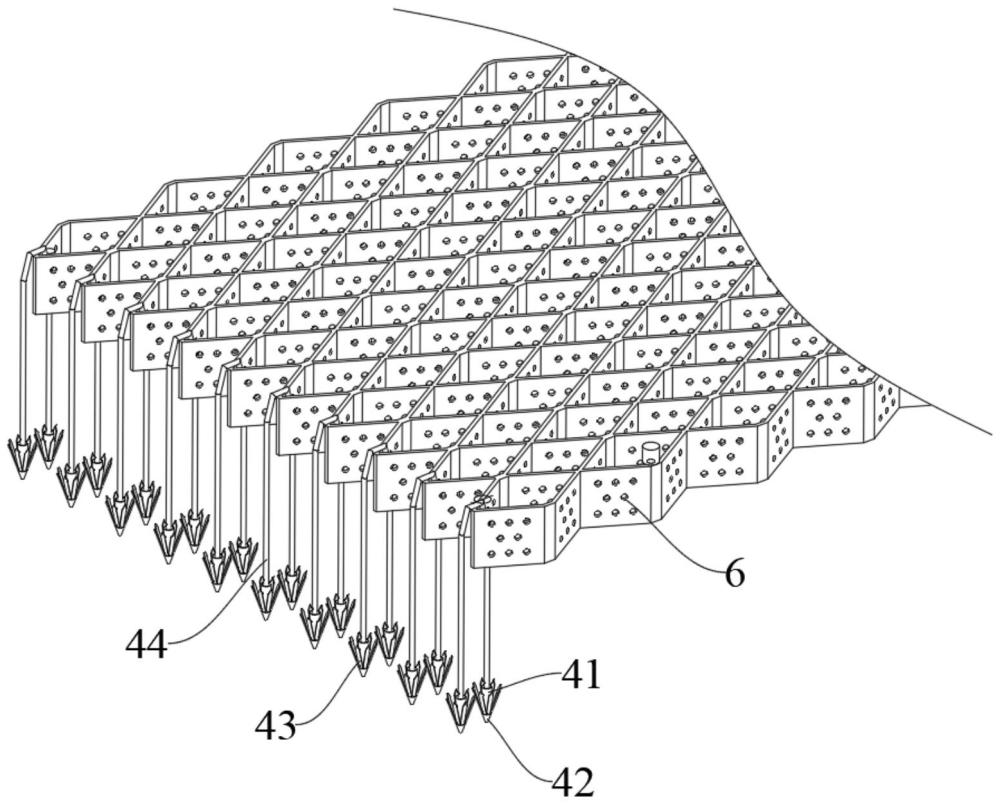

图11 具体实施例中锚固机构对土工格室固定状态的结构示意图
  图例说明:
  1、固定架;2、液压伸缩机构;3、盛放仓;31、第一盒体;311、斜面;32、第二盒体;321、导向槽;33、导出槽;34、支撑条;35、导出管;36、第一透槽;4、锚固机构;41、连接杆;411、安装槽;42、锚固头;43、爪片;44、锚固绳;45、限位环;46、连接片;461、透孔;5、导向机构;51、连接板;52、导向筒;521、推环;53、第二透槽;54、连接环;541、连接块;542、第一弹性件;55、第二弹性件;56、导向条;57、弧形条;6、土工格室。

实用新型专利
1 实用新型名称:一种基于高强度多层挂网的边坡生态修复结构
申请号:CN202320596140
公开号:CN219568917U
授权公告日:2023.08.22
专利权人:湖北工业大学
  本实用新型涉及一种基于高强度多层挂网的边坡生态修复结构,包括挂网组件及固定组件;挂网组件包括用于依次铺设于坡体的坡面的底层挂网、土工格室、及上层挂网,底层挂网、土工格室、及上层挂网依次贴设,且底层挂网的网格、及土工格室的格室中分别填满客土,且上层挂网被无序排列的聚合物细丝包覆上下两个表面;固定组件分别连接于底层挂网、土工格室及上层挂网,固定组件用于连接坡体。本方案能够直接在土工格室的客土中种植植物,扩大了植物的种植体量,同时植物的根茎能够穿过土工格室及底层挂网伸入至坡体中,以牢固的抓紧坡体土壤,在保证植物能够稳定生长的同时,避免土壤流失,且结构简单可靠。

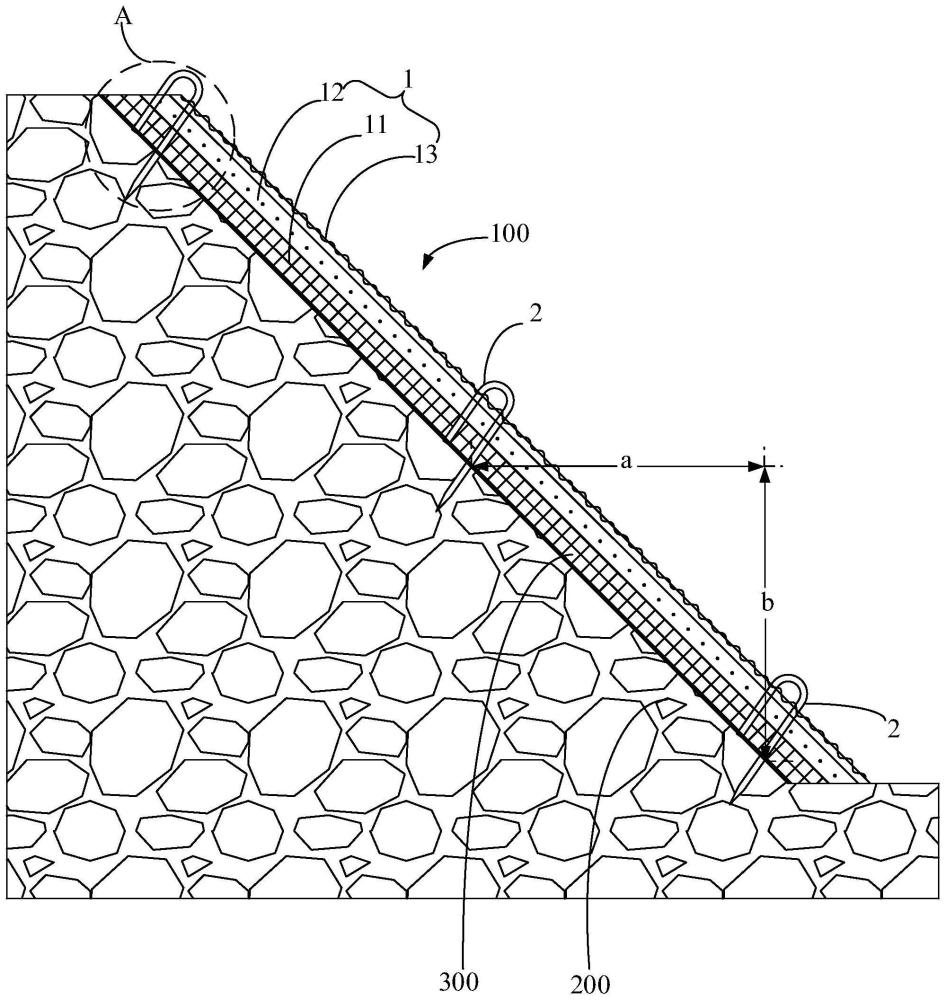

图1 结构示意图

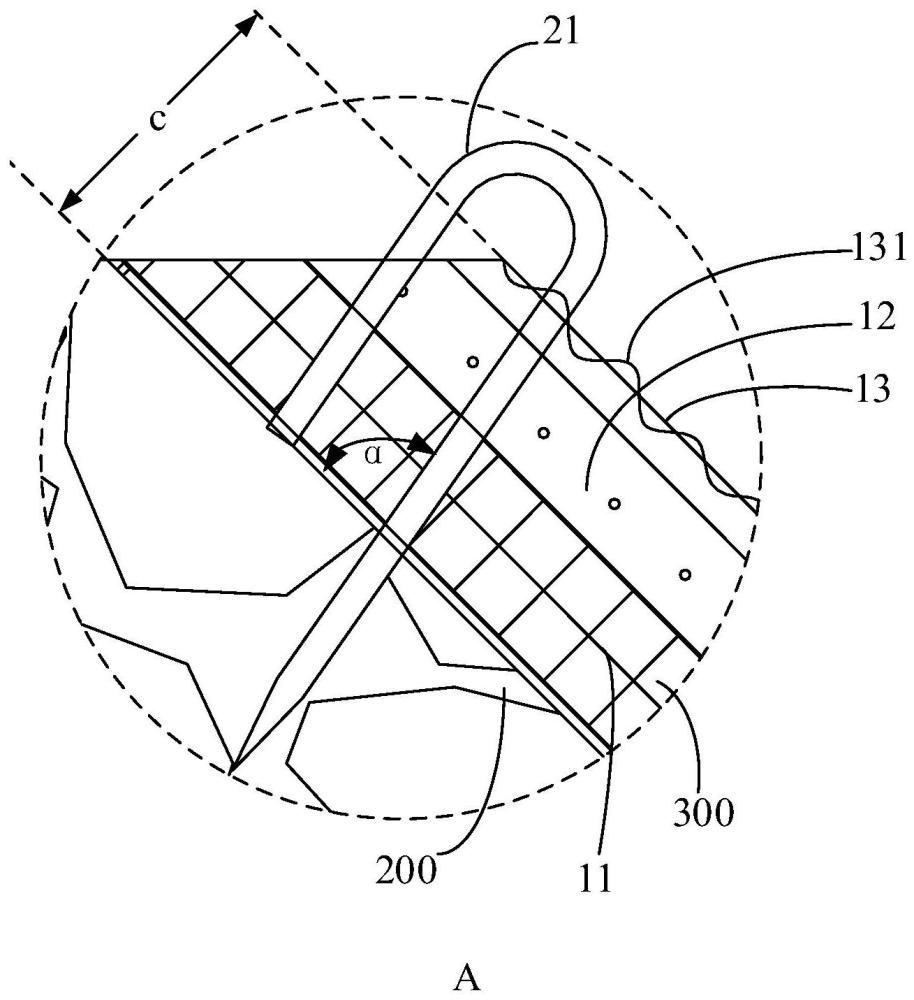

图2 图1中A处的结构示意图

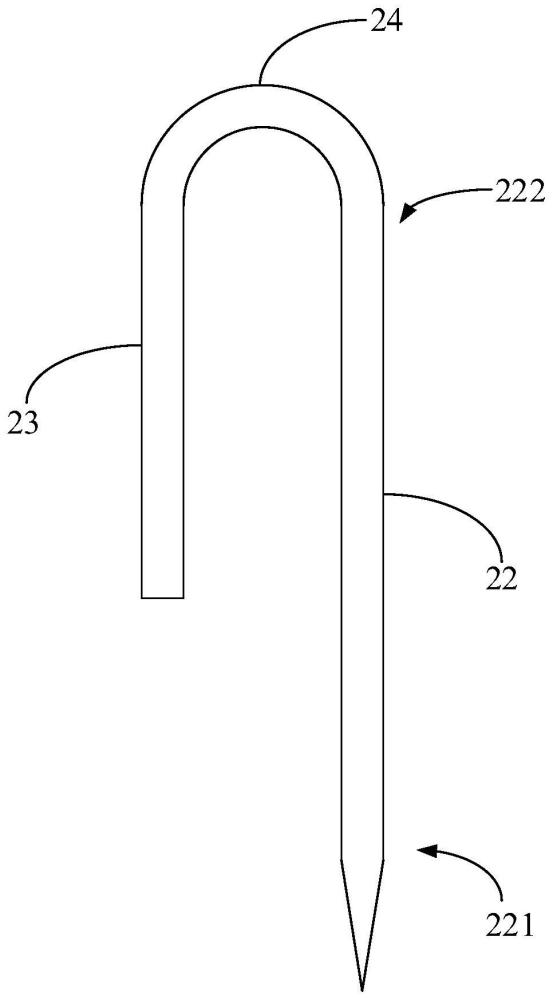

图3 图1中锚钉的结构示意图

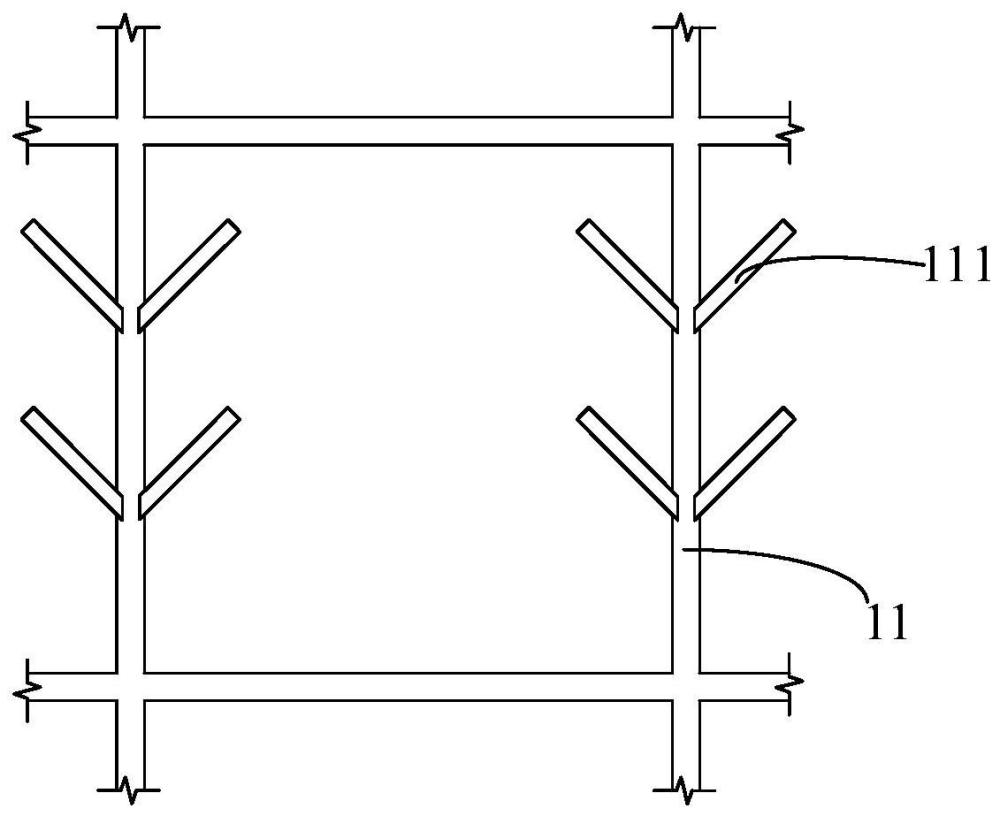

图4 图1中底层挂网的局部俯视图

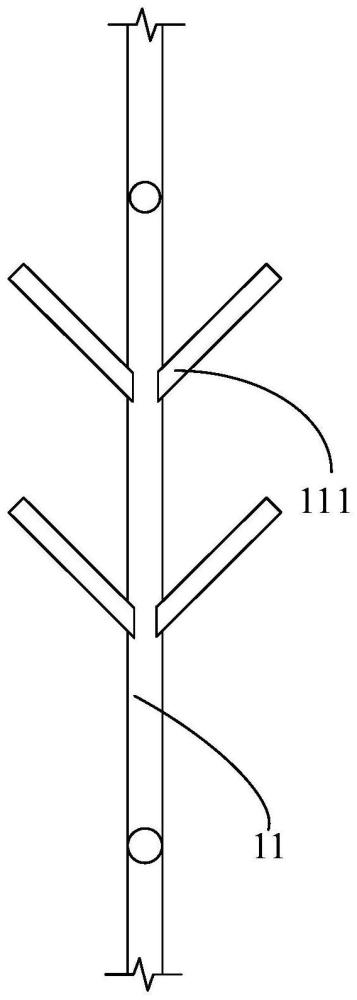

图5 图4中底层挂网的侧视图

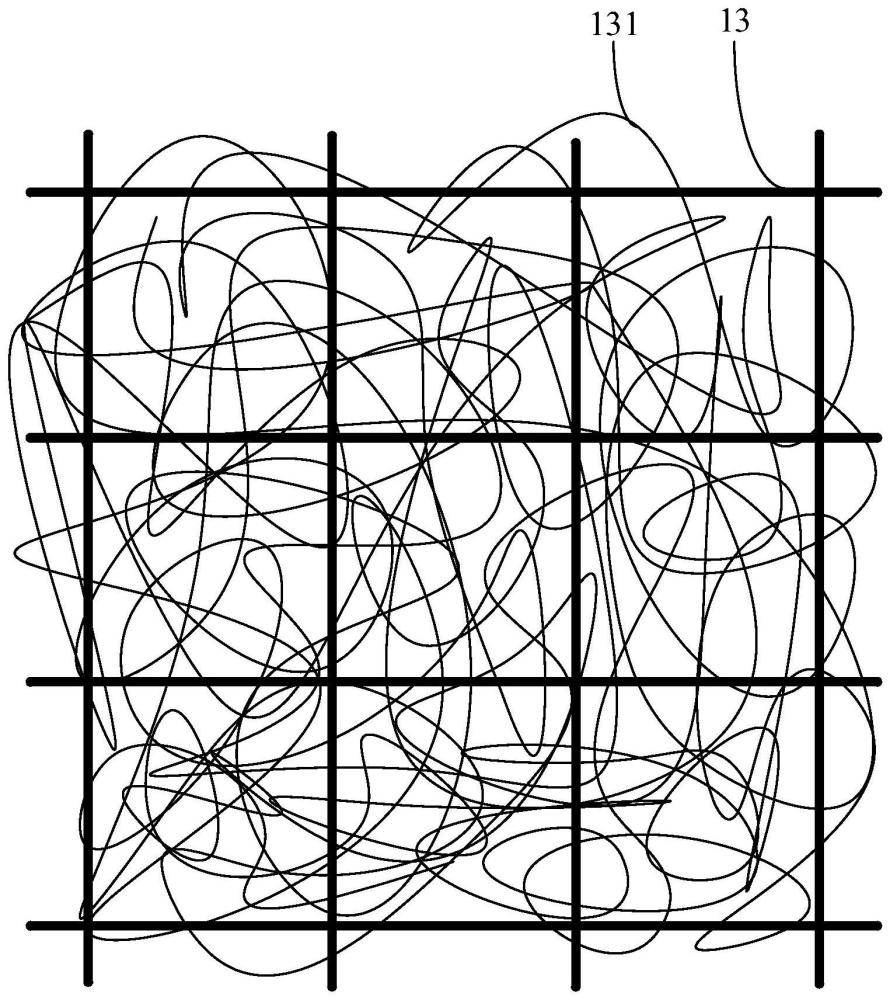

图6 图1中上层挂网的局部俯视图

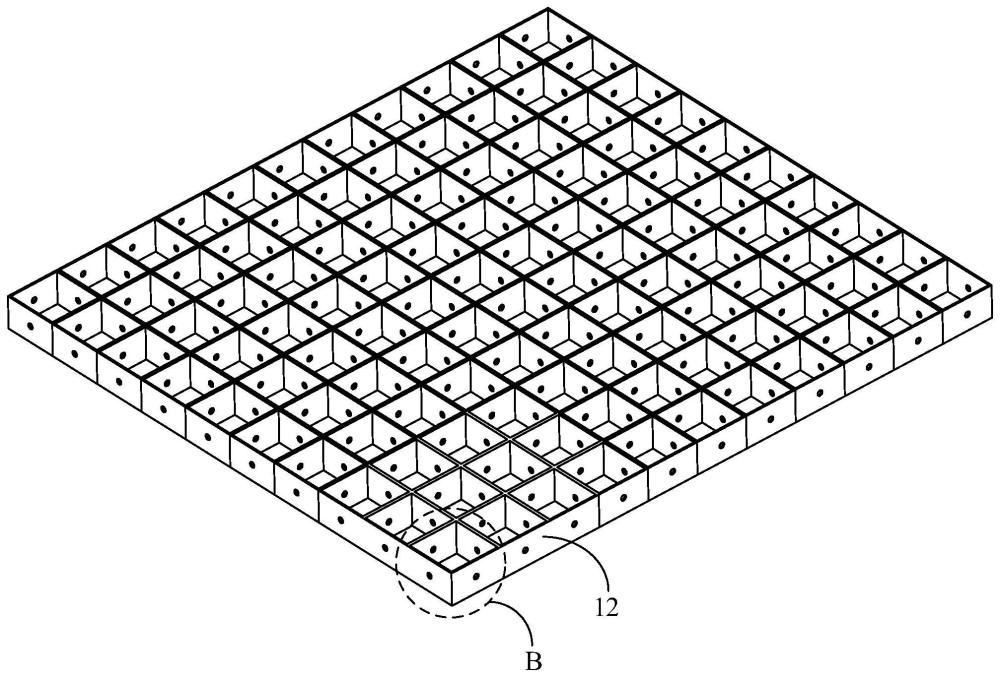

图7 图1中土工格室的结构示意图

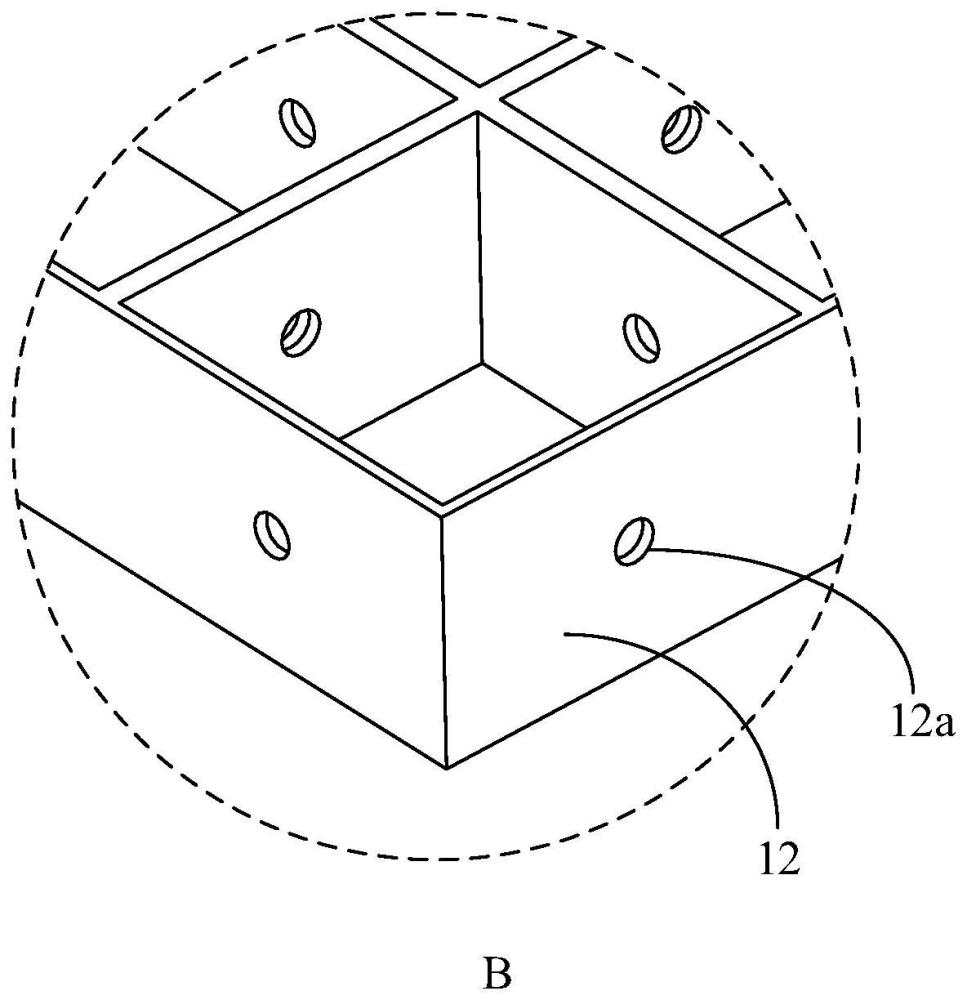

图8 图7中B处的放大示意图
  图例说明:
  100、基于高强度多层挂网的边坡生态修复结构;1、挂网组件;11、底层挂网;111、倒刺;12、土工格室;12a、通孔;13、上层挂网;131、聚合物细丝;2、固定组件;21、锚钉;22、固定段;221、插接端;222、连接端;23、限位段;24、延伸段;200、坡体;300、客土。

2 实用新型名称:一种新型注塑土工格室
申请号:CN202320794253
公开号:CN219547758U
授权公告日:2023.08.18
专利权人:肥城恒丰塑业有限公司
  本实用新型涉及土工格室技术领域,公开了一种新型注塑土工格室,包括连接块,同侧所述连接块的四周均设置有第一卡槽,同侧所述连接块的内侧固定连接有连接条,同侧所述连接条的外侧设置有第二卡槽,所述第一卡槽上设置有格室片材,所述格室片材的相远离一侧分别贯穿第一卡槽并置于第二卡槽中,所述格室片材的相远离一侧均设置有锯齿,所述连接条的相远离一侧分别设置有卡钉。本实用新型中,将格室片材置于第一卡槽和第二卡槽中,通过卡钉将格室片材与连接块之间进行固定,然后往连接块里浇灌填充物,对格室片材之间进行加强连接,从而格室片材之间的连接强度较高,不会生锈被腐蚀,避免对后期使用造成影响。

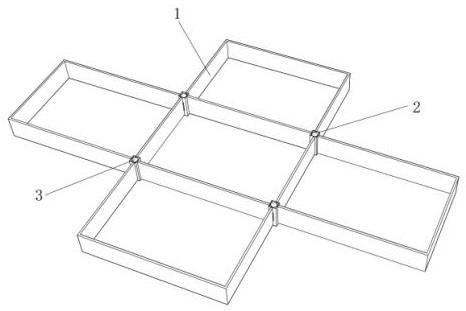

图1 立体结构图

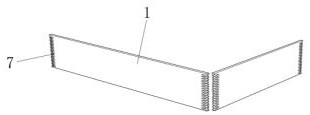

图2 局部结构拆分图

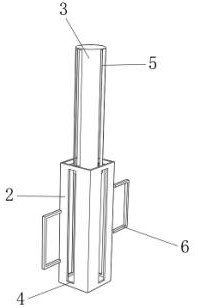

图3 局部结构图
  图例说明:
  1、格室片材;2、连接块;3、连接条;4、第一卡槽;5、第二卡槽;6、卡钉;7、锯齿。









------摘录自“国家知识产权局网站”
