为适应工程对土工布性能的需求，拓展土工布的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用，增进技术人员对土工布产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2024年2月份协会会员单位授权的土工布相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明专利名称：一种复合土工布的制造设备
申请号：202210023267.7 公开号：CN114314151B 授权公告日：2024.02.06 专利权人：山东路德新材料股份有限公司 本发明涉及复合土工布制造技术领域，更具 体地说，是一种复合土工布的制造设备，包括机 箱、放卷辊、主压辊、一号步进电机以及二号步进 电机，机箱上设有加工箱，加工箱内活动设置有 针刺座，针刺座通过若干个伸缩元件和加工箱连 接，机箱上位于针刺座的一侧设有垫板，还包括： 加热结构，设置在放卷辊和主压辊之间；裁切机， 设置在机箱上供布料经过的排料口内；压料系 统，设置在机箱上且位于主压辊的一侧；减少了 驱动设备的使用数量，而且针刺处理的速度和送 料速度相匹配，避免两者速度不匹配时，容易出 现针刺座上的针头阻碍布料移动而产生布料表 面磨损的情况，在保证加工质量的同时，提高了 整个装置的自动化程度。
图1

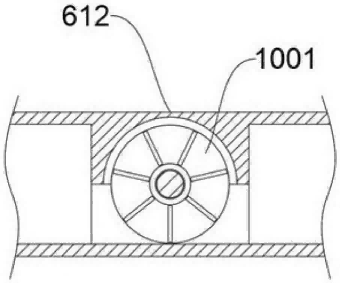

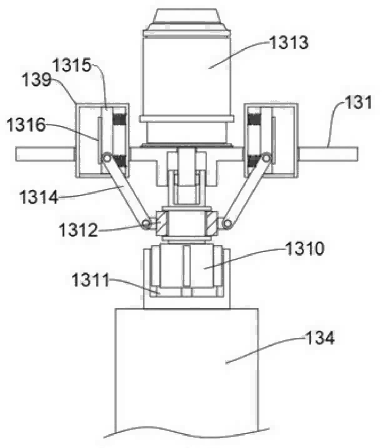

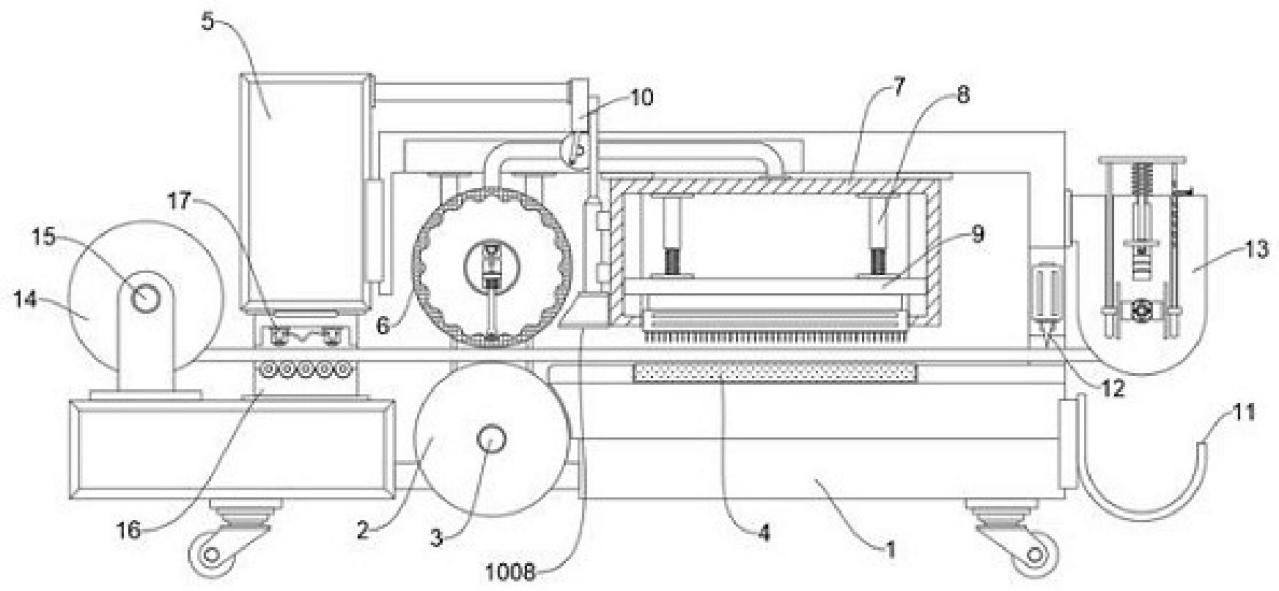

 图2  图3  图4  图5  图6  图7  图8  图9  图10 图1为本发明实施例中复合土工布的制造设备的结构示意图； 图2为本发明实施例中复合土工布的制造设备中加热结构的结构示意图； 图3为本发明实施例中复合土工布的制造设备中压料系统的结构示意图； 图4为本发明实施例中复合土工布的图3中A处放大的结构示意图； 图5为本发明实施例中复合土工布的压料系统的局部剖视图； 图6为本发明实施例中复合土工布的制造设备中机箱的控制原理图； 图7为本发明实施例中复合土工布的制造设备中输出管的局部结构示意图； 图8为本发明实施例中复合土工布的制造设备中废料回收模块的结构示意 图； 图9为本发明实施例中复合土工布的制造设备中收卷系统的正视图； 图10为本发明实施例中复合土工布的制造设备中收卷系统的局部俯视图。 图例说明： 1-机箱、101-中央处理器、102-数据处理单元、2-主压辊、3-一号步进电机、4-垫板、5-回收箱、6-压料系统、601-副压辊、602-凹凸部、603-滚轮、604-抵触杆、605-传动箱、606-一号活塞、607-空腔、608-排液孔、600-计数单元、609-顶杆、610-一号触点、611-二号触点、612-输出管、7- 加工箱、8-液压缸、9-针刺座、10-废料回收模块、1001-转叶、1002-驱动盘、1003-驱动臂、1004-回收管、1005-主流道、1006-分流道、1007-二号活塞、1008-抽气头、11-置物架、12-裁切机、13-收卷系统、131-安装座、132-抵触座、133-抵触轮、134-收卷辊、135-限位槽、136-限位杆、137-活 动座、138-一号磁铁、139-固定箱、1310-卡轴、1311-卡槽、1312-套环、1313-二号步进电机、1314-推杆、1315-滑块、1316-二号磁铁、14-放卷辊、 15-三号步进电机、16-加热箱、17-加热丝。
实用新型
1 实用新型名称：一种土工布生产用撕裂性能检测装置
申请号：202322093465.3 公开号：CN220542627U 授权公告日：2024.02.27 专利权人：扬州华诚土工材料有限公司 本实用新型涉及土工布检测技术领域，尤其 涉及一种土工布生产用撕裂性能检测装置。其技 术方案包括：壳体，所述壳体的上表面两侧分别 安装有第一侧板和第二侧板，所述第二侧板的一 侧外壁上设置有距离检测传感器，所述第一侧板 的一侧外壁通过压力检测传感器与连接板连接， 所述连接板的一侧外壁四个拐角处均安装有连 接柱，所述连接柱的另一端贯穿第一通孔与第一 固定夹持机构连接，所述壳体的内部安装有转 轴，所述转轴的外壁上安装有移动板，所述移动 板的上表面安装有连接杆。本实用新型便于工作 人员对土工布进行撕裂性能检测，有效的提高了 土工布撕裂性能检测结果的准确性，便于工作人 员判断土工布的撕裂性能，实用性强。
图1

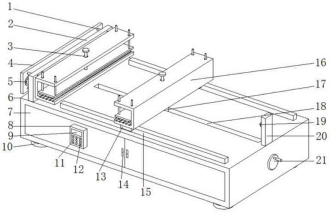

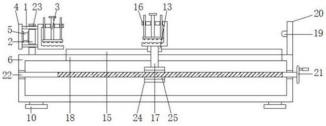

 图2  图3  图4 图1为本实用新型的结构示意图一； 图2为本实用新型的结构示意图二； 图3为本实用新型的内部结构示意图； 图4为本实用新型第一固定夹持机构和第二固定夹持机构的剖视图。 图例说明： 1、连接柱；2、第一侧板；3、第一固定夹持机构；4、连接板；5、压 力检测传感器；6、壳体；7、安全门；8、控制箱；9、显示屏；10、支撑座；11、控制面板；12、控制按钮；13、滑块；14、安全锁；15、滑轨；16、第二固定夹持机构；1601、导向杆；1602、旋转调节板；1603、螺纹 杆；1604、第二通孔；1605、第二螺纹孔；1606、固定夹板；1607、卡块；1608、卡槽；1609、U型夹板；17、连接杆；18、条形槽孔；19、距离检测传 感器；20、第二侧板；21、转轮；22、转轴；23、第一通孔；24、移动板；25、第一螺纹孔。 2 实用新型名称：一种长寿命抑垢土工布 申请号：CN202322146727.8 公开号：CN220517753U 授权公告日：2024.02.23 专利权人：山东晶创新材料科技有限公司; 中铁第一勘察设计院集团有限公司 本实用新型公开了一种长寿命抑垢土工布，其包括主体层，所述主体层端部的厚度大于其中间部分的厚度；所述主体层的上侧和下侧配置有加强层，所述加强层的内部配置有纵筋，所述纵筋沿土工布的纵向设置；所述加强层及主体层的外侧面配置有抑垢层，所述抑垢层的厚度为0.1‑0.8mm。本实用新型提供的一种长寿命抑垢土工布，其结构合理，通过在加强层设置纵筋，以增加土工布的强度；增加主体层端部的厚度，避免土工布的边缘脱线而影响土工布的使用寿命。
图1

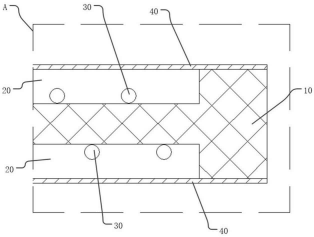

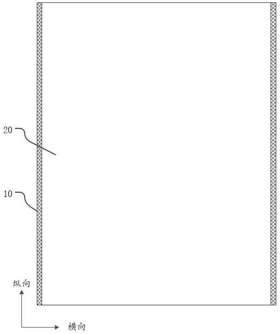

 图2  图3 图1是本实用新型所述一种长寿命抑垢土工布的示意图； 图2是图1对应的A处的局部放大图； 图3是本实用新型所述的长寿命抑垢土工布的俯视图。 3 实用新型名称： 一种涂覆改性抑垢抗菌土工布 申请号：202322146745.6 公开号：CN220517713U 授权公告日：2024.02.23 专利权人：山东晶创新材料科技有限公司 本实用新型公开了一种涂覆改性抑垢抗菌土工布，其包括基 层、抑垢层和抗菌层，所述抑垢层设置于所述基层的上侧，所述抗菌层设置 于所述基层的下侧；所述抑垢层包括抑垢经纱和抑垢纬纱，两者垂直交错而 成，所述抑垢经纱与抑垢纬纱的宽度相等；所述抗菌层包括抗菌经纱和抗菌 纬纱，两者垂直交错编织而成，所述抗菌经纱的宽度大于所述抗菌纬纱的宽 度。本实用新型提供的一种涂覆改性抑垢抗菌土工布，其结构合理，在基层 的上侧设置抑垢层，在基层的下侧设置抗菌层，通过经纬纱线的设置，有效 增强土工布的抑垢抗菌能力。
图1

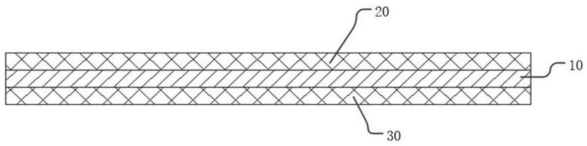

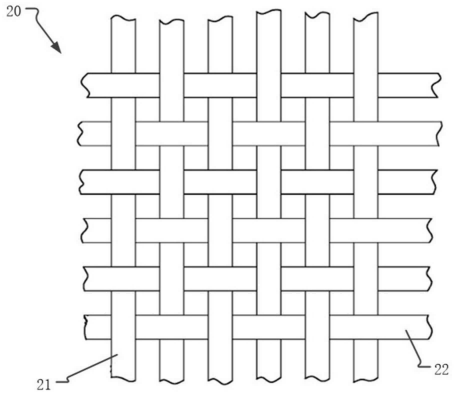

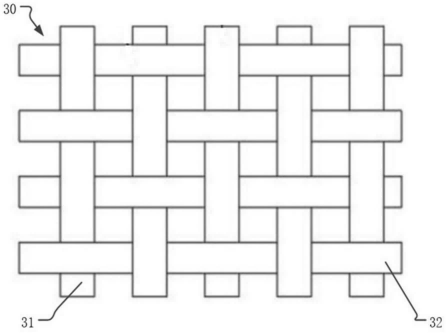

 图2  图3  图4  图5 图1是本实用新型所述一种涂覆改性抑垢抗菌土工布的示意图； 图2是图1对应的抑垢层的局部示意图； 图3是图1对应的抗菌层的局部示意图； 图4是本实用新型所述抗菌经纱的截面图； 图5是本实用新型所述抗菌纬纱的截面图。 4 实用新型名称： 一种土工布生产用的切割设备 申请号：202321858400.7 公开号： CN220503521U 授权公告日：2024.02.20 专利权人：江苏百益合成材料有限公司 本实用新型涉及切割装置技术领域，尤其涉及一种土工布生产用的切割设备，包括工作平台和切割架，所述工作平台和切割架均安装在支撑架上，切割架上安装有切割刀片，用于切割工件，所述工作平台两端设有辅助槽，辅助槽内设有刻度标记，辅助槽内安装有用于确定工件切割位置的辅助切割部，所述辅助切割部包括压轮，所述压轮安装在伸长板上，通过伸长板使压轮位于土工布的上方，使按压土工布的动作和确定土工布 的切割位置同步进行。
图1

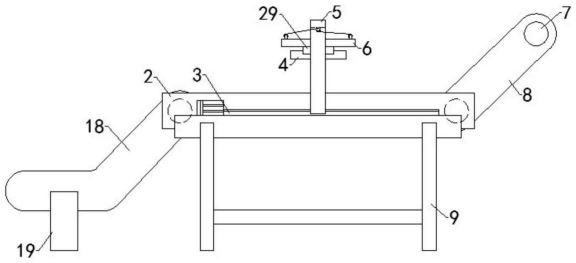

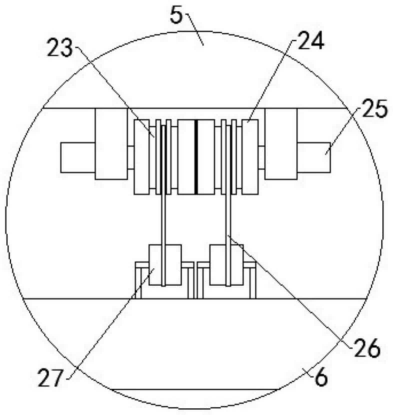

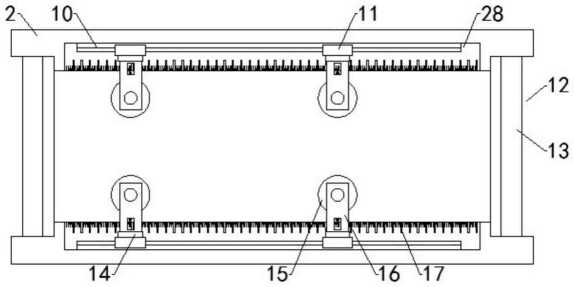

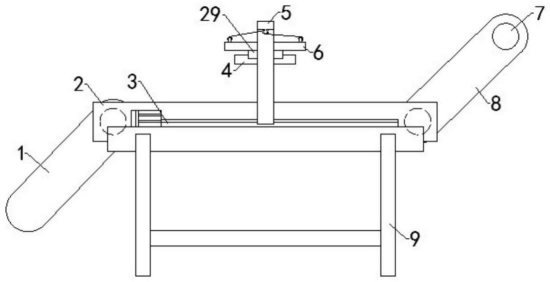

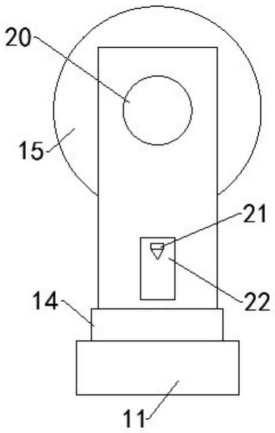

 图2  图3  图4  图5 图1为本实用新型的主视结构示意图； 图2是本实用新型的工作平台俯视结构示意图； 图3是本实用新型的辅助切割部俯视结构示意图； 图4是本实用新型的切割架左视局部结构示意图； 图5是本实用新型的实施例二中的主视结构示意图； 图例说明： 1、收料部；2、工作平台；3、电动滑轨；4、切割刀片；5、切 割架；6、升降板；7、放料辊；8、放料部；9、支撑架；10、辅助轨道；11、滑块；12、缺口；13、中间轴；14、转动驱动部；15、压轮；16、伸长 板；17、刻度标记；18、倾斜连接板；19、支撑柱；20、电动推杆；21、指 示件；22、透明板；23、缠绕槽；24、转轮；25、电机；26、钢丝绳；27、 辅助提升轮；28、辅助槽；29、转动部。 5 实用新型名称： 一种复合软体排的铺设设备 申请号：202321785959.1 公开号： CN220486451U 授权公告日：2024.02.13 专利权人：无锡中水土工新材料有限公司 本实用新型公开了一种复合软体排的铺设 设备，属于软体排铺设技术领域，包括基座板，所 述基座板的底部四个边角处均固定连接有移动 轮，且基座板的上侧一端固定连接有固定板，所 述固定板的后侧固定连接有同步驱动机构，所述 固定板的前侧设有放卷机构，所述基座板的上侧 固定连接有定位导向机构，所述同步驱动机构的 两端分别与放卷机构、定位导向机构的一端固定 连接。本实用新型中，通过设置同步驱动机构可 同时带动放卷机构和定位导向机构同时工作，实 现对复合软体排土工布卷的自动定位导向放卷 操作，便于对软体排的铺设，铺设效率高，节省人 力，且设备体型小，携带使用方便，结构简单，便 于维护，投入使用成本低，实用性强。
图1

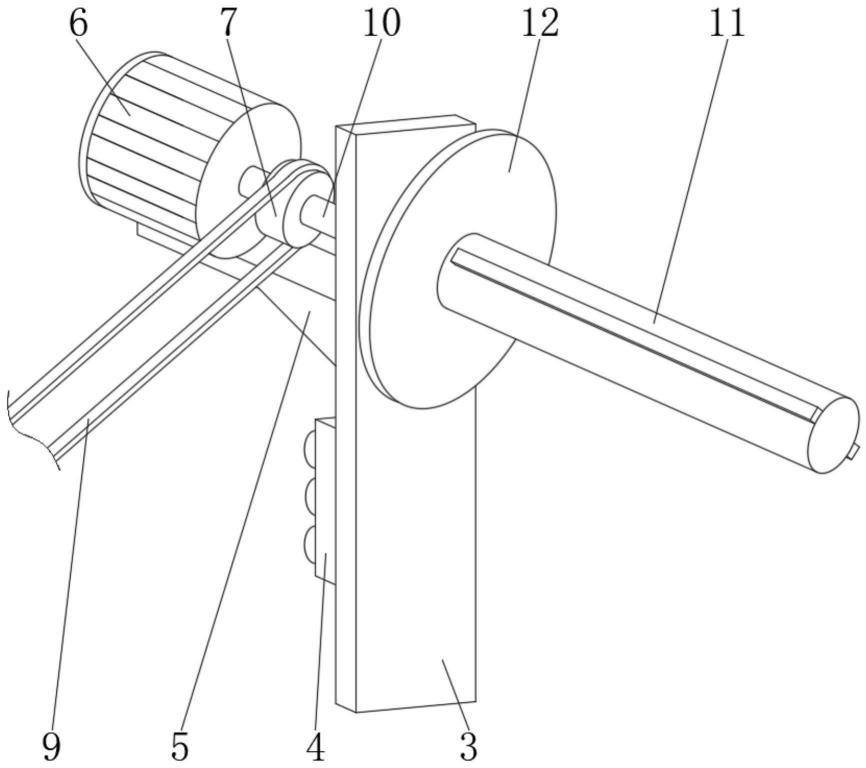

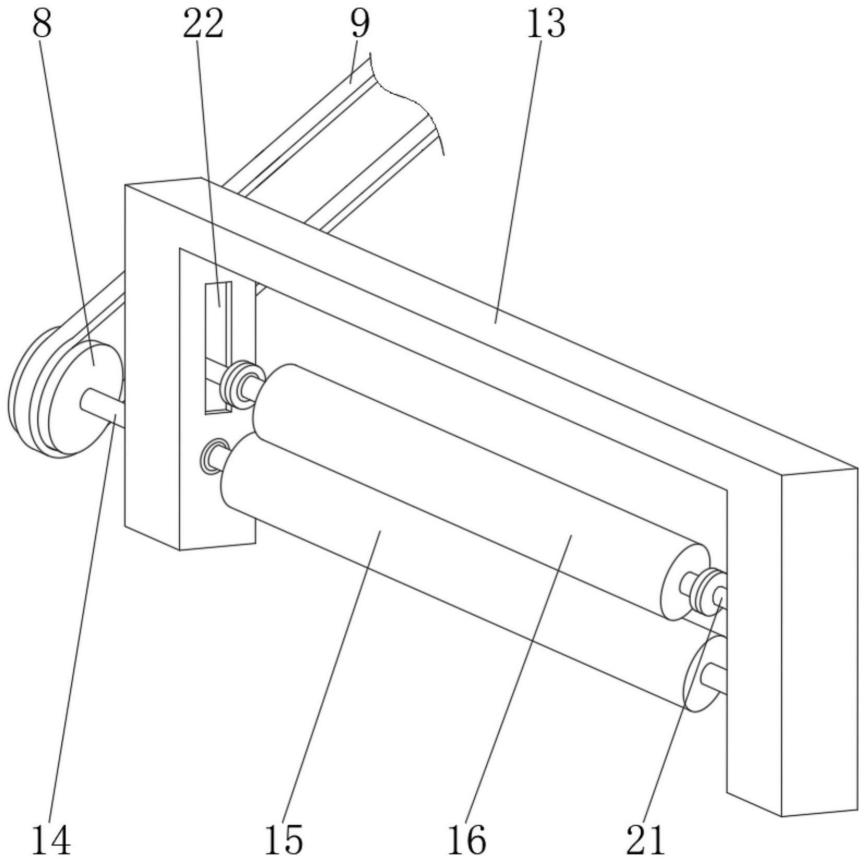

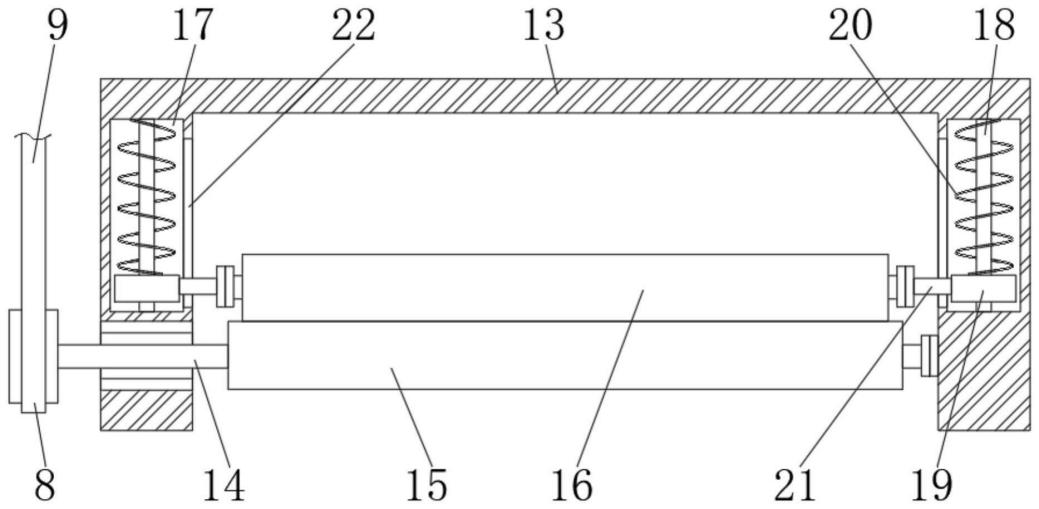

 图2  图3  图4 图1为本实用新型的立体结构示意图； 图2为本实用新型中固定板处的立体放大结构示意图； 图3为本实用新型中凹形架处的立体放大结构示意图； 图4为本实用新型中凹形架处的左视剖面结构示意图。 图例说明： 1、基座板；2、移动轮；3、固定板；4、PLC控制器；5、安装架；6、同步电机；7、主动轮；8、从动轮；9、传动带；10、旋转轴；11、放卷辊；12、挡 环板；13、凹形架；14、转销；15、下定位辊；16、上定位辊；17、安装腔；18、支杆；19、滑套；20、压缩弹簧；21、连杆；22、滑口；23、支撑 辊；24、充电蓄电池。 6 实用新型名称：一种外覆导流柱的环保型农田排水暗管 申请号：202321503283.2 公开号：CN220468790U 授权公告日：2024.02.09 专利权人：河海大学 本实用新型公开了一种外覆导流柱的环保型农田排水暗管，暗管上开设有多个透水孔，其特征在于，暗管的外侧壁上包覆有吸水棉材质的土工布，位于透水孔上方的土工布上外覆有过滤层，多个导流柱被固定连接在过滤层中，导流柱将水导流至土工布并通过透水孔流入暗管中。本实用新型通过在暗管外包滤料中运用秸秆，变废为宝，将粗细秸秆相互连结成网，起到了固定导流柱和过滤的作用；通过导流柱进行导流，有效收集暗管周围的渗水 ,从而提高暗管的排水效率，通过逐层过滤的过滤层设计，使土工布不容易被堵塞。
图 1
 图2  图3 图1为本实用新型所述农田排水暗管的整体结构示意图； 图2为农田排水暗管外覆的过滤层的平面结构示意图； 图3为农田排水暗管外覆的过滤层的立体结构示意图； 图例说明： 1.透水孔；2.暗管；3.土工布；4.导流柱；5.细秸秆；6.粗秸秆；7. 沸石；8.过滤层。 7 实用新型名称：一种较厚基层、喷砼的边坡防护系统 申请号：202321631571.6 公开号： CN220468887U 授权公告日：2024.02.09 专利权人：安徽省交通规划设计研究总院股份有限公司 本实用新型公开了一种较厚基层、喷砼的边坡防护系统，包括架空阵列、多根锚杆组成的悬浮式锚杆阵列，所述锚杆底部锚入原始坡面，顶部设有上紧固垫板和下紧固垫板组成的夹紧系统，将架空阵列夹在其中，且锚杆上螺旋有调节螺栓进行对上紧固垫板和下紧固垫板紧固。通过调节螺栓和紧固垫板的紧固位置，将起支护、覆盖、支撑骨架的防护网、土工布或钢丝绳形成架空阵列，使客土、喷砼等更易于附着在边坡上，以提高其加附着力；锚杆间距和深度可根据实际要求灵活调整。该系统尤其适合于需要较厚基层、喷砼的边坡。
图1

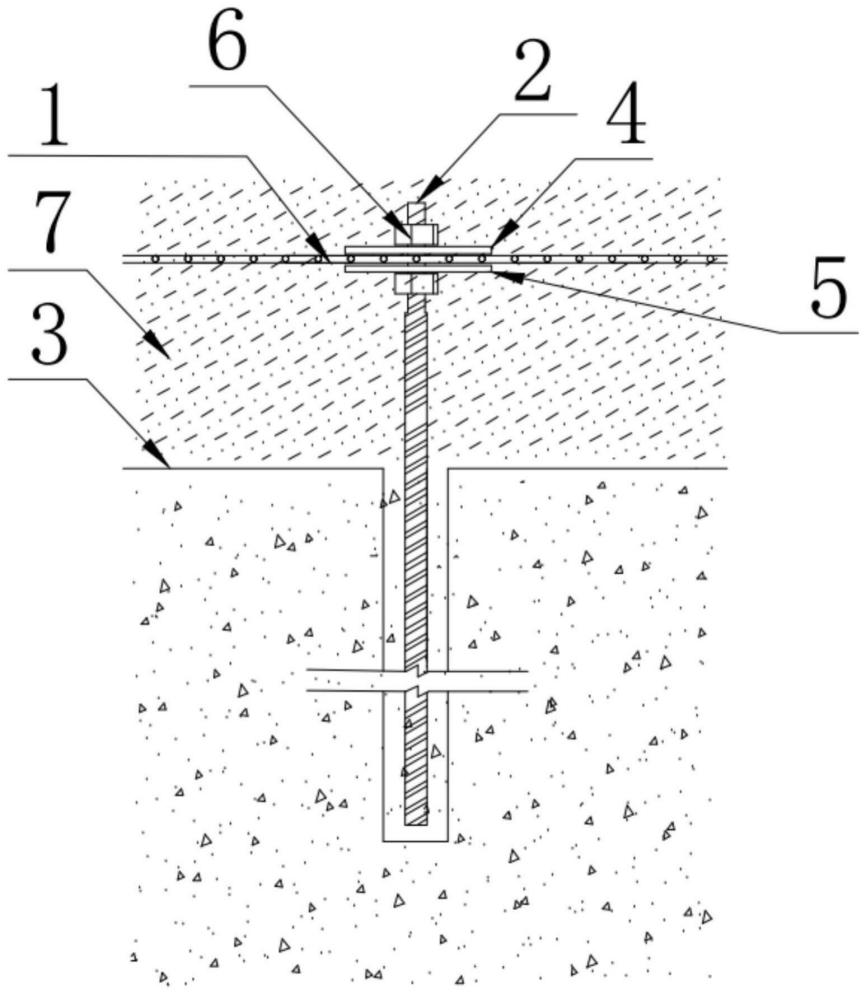

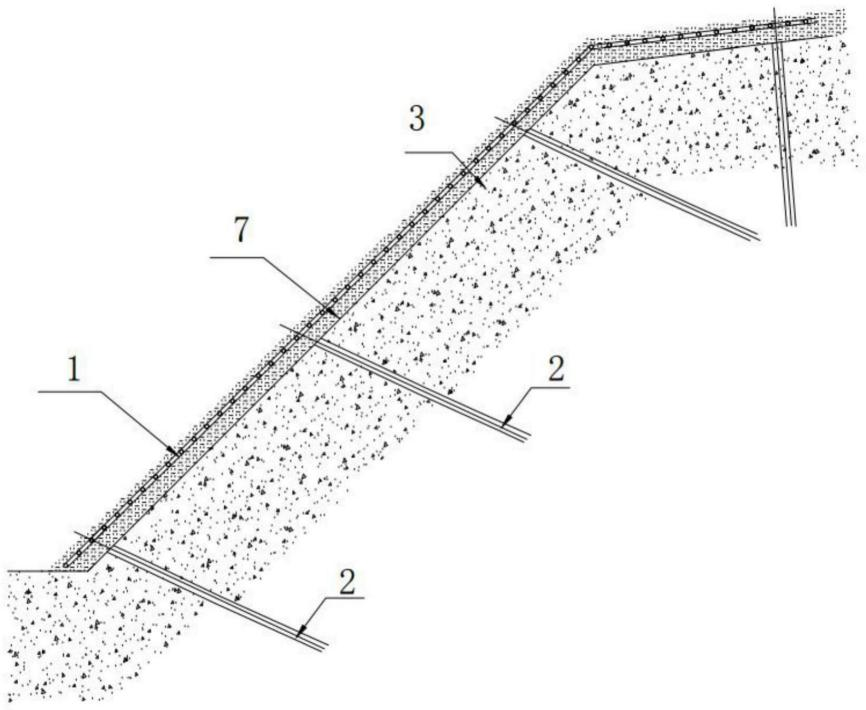

 图2  图3 图1为本实用新型边坡防护系统示意图； 图2为锚杆与架空阵列连接结构正视示意图； 图3为锚杆与架空阵列连接结构俯视示意图； 图例说明： 1-架空阵列；2-锚杆；3-原始坡面；4-上紧固垫板；5-下紧固垫板； 6-调节螺栓；7-砼。 8 实用新型名称：一种土工布用清理设备 申请号：202321875825.9 公开号：CN220468380U 授权公告日：2024.02.09 专利权人：江苏百益合成材料有限公司 本实用新型属于清理设备技术领域，具体涉及一种土工布用清理设备，包括底座、过滤机构、拆卸机构，所述底座的上端固定连接有清洗筒，所述清洗筒内固定套接有排水管，所述清洗筒上设置有过滤机构，所述清洗筒的外侧通过螺纹连接有箱盖，所述箱盖的上端固定安装有第二电机，所述第二电机的输出端转动连接于箱盖内，本实用新型通过设计滤网、第一电机、转杆、弹性杆等部件，通过滤网可对清理后的水流进行过滤，可有效的防止排水管堵塞，并且当滤网堵塞时，可通过启动第一电机，进而带动转杆转动，使得转杆撞击弹性杆，使得弹性杆震动，弹性杆震动带动滤网震动，可有效的防止滤网堵塞。
图1

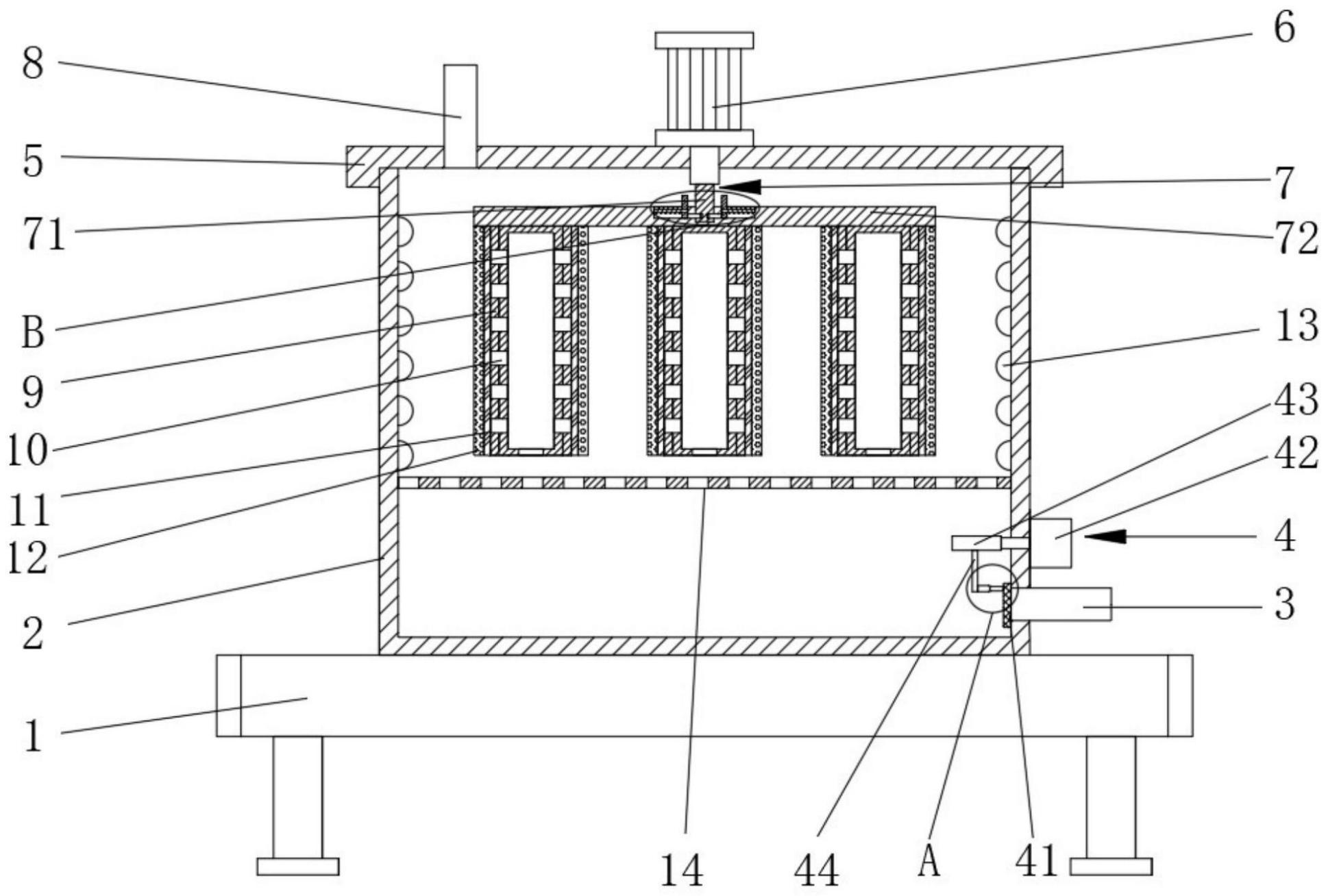

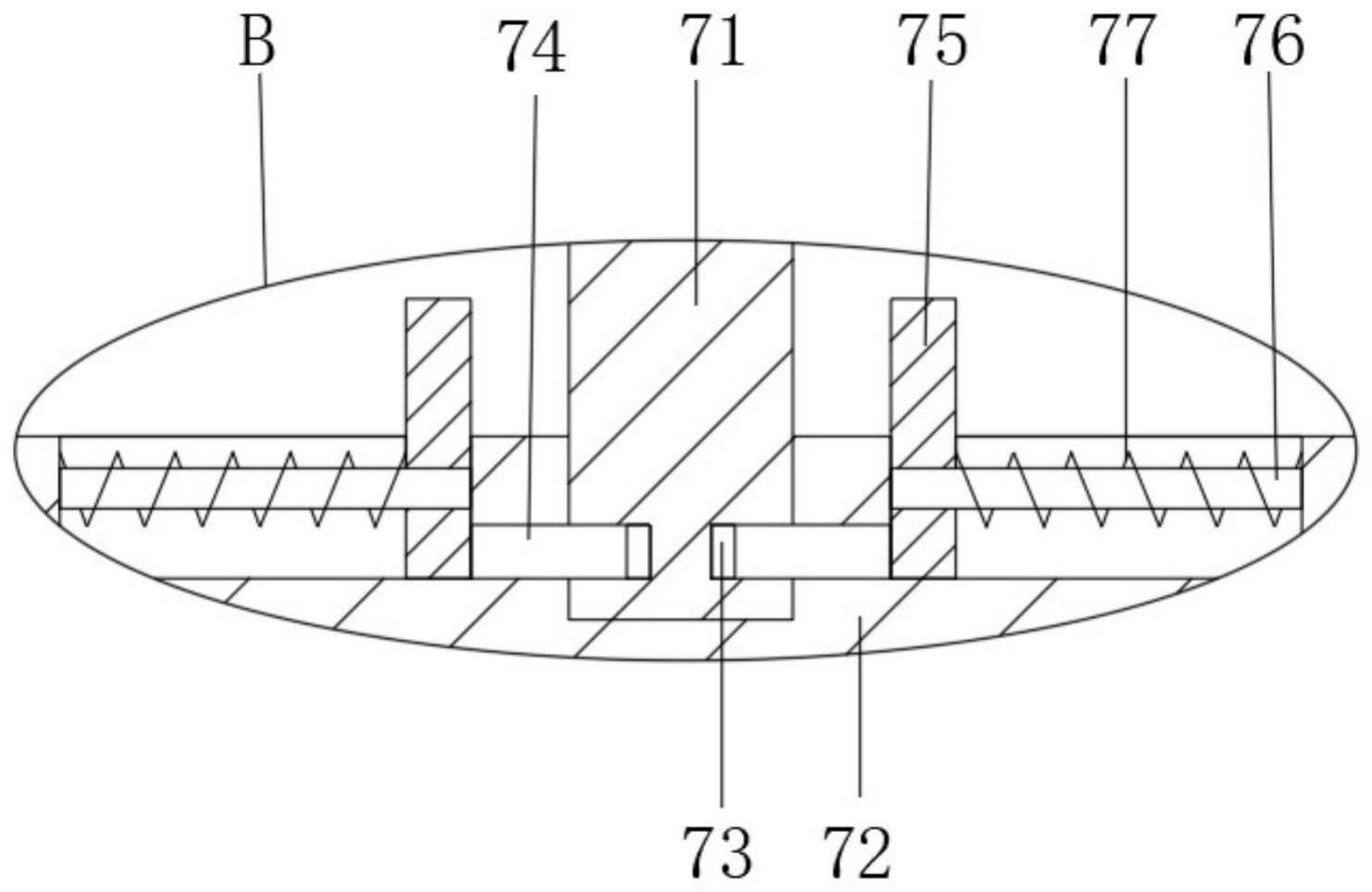

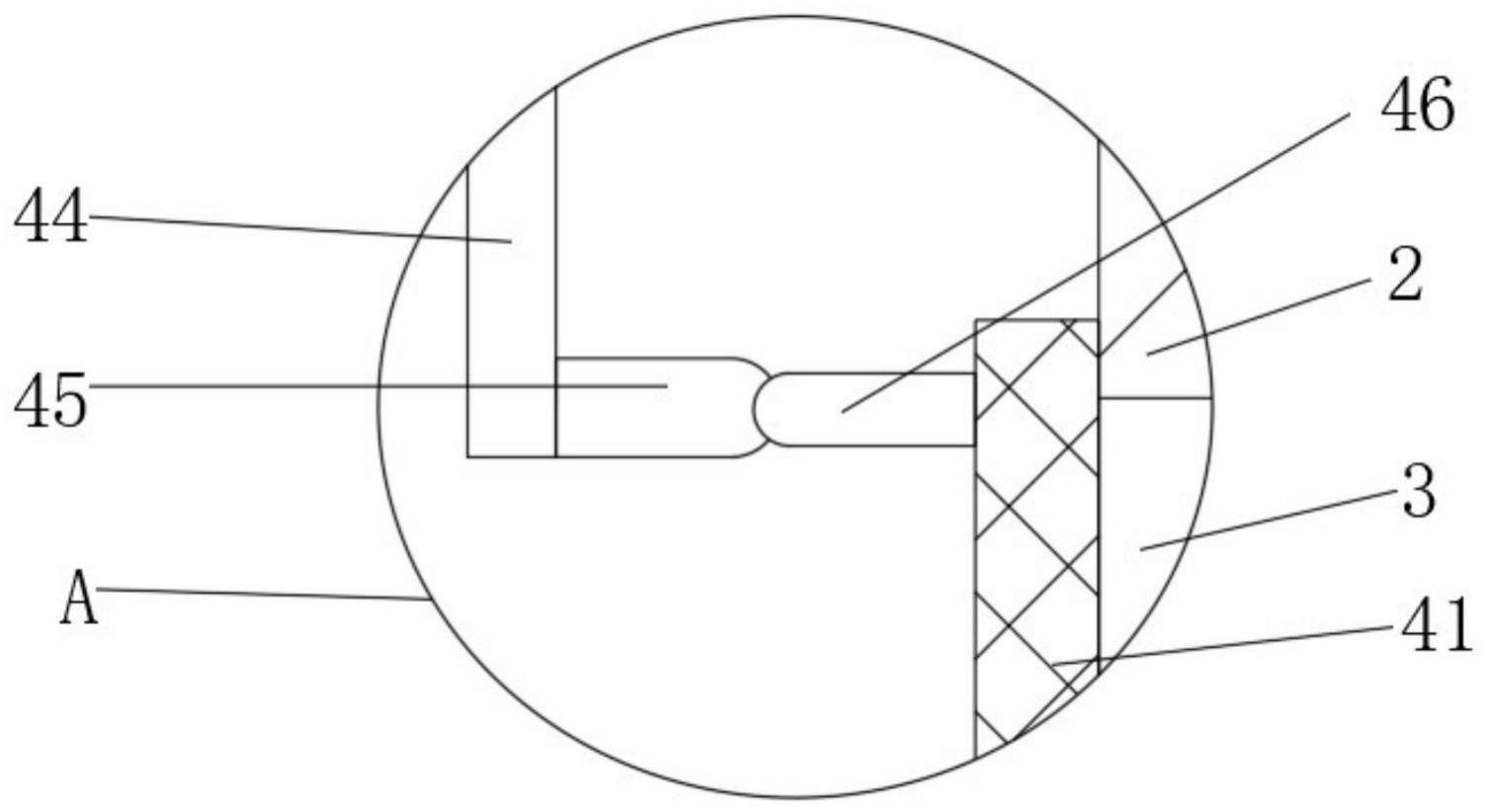

 图2  图3  图4 图1为本实用新型整体结构立体图； 图2为本实用新型图1的正视剖视图； 图3为本实用新型图2中A处的放大图； 图4为本实用新型图2中B处的放大图。 图例说明： 1、底座；2、清洗筒；3、排水管；4、过滤机构；5、箱盖；6、第二电机；7、拆卸机构；8、进水管；9、双层波纹管；10、通孔；11、高强涤纶 丝；12、滤水布；13、凸块；14、透水板；41、滤网；42、第一电机；43、连接轴；44、支撑杆；45、转杆；46、弹性杆；71、方块；72、连接盘；73、卡槽；74、卡销；75、移动杆；76、限位杆；77、弹簧。
——摘录自“国家知识产权局网站”
