为适应工程对土工格室性能的需求，拓展土工格室的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格室技术推广与应用，增进技术人员对土工格室产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2024年2月份协会会员单位授权的土工格室相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明专利名称：一种土工格室
申请号：CN201810305692.9 公开号：CN108330763B 授权公告日：2024.02.27 专利权人：安徽徽风新型合成材料有限公司
本发明公开了一种土工格室，包括用于形成网状格室的格室片和用于连接相邻的两个格室片的若干个节点部，节点部包括：夹设于两个格室片之间、用于增加摩擦力的中间垫块；用于夹紧两个格室片和中间垫块的紧固件；设于格室片的外侧、用于与紧固件的挤压面贴合接触的外垫块。由于在两个格室片之间设有中间垫块，中间垫块用于增加摩擦力，且中间垫块的两侧分别与两个格室片贴合接触，增大了两个格室片之间的摩擦面积，因此增大了两个格式片在节点部的摩擦力，提高了格室片在节点部的抗剥离力和抗剪切力。

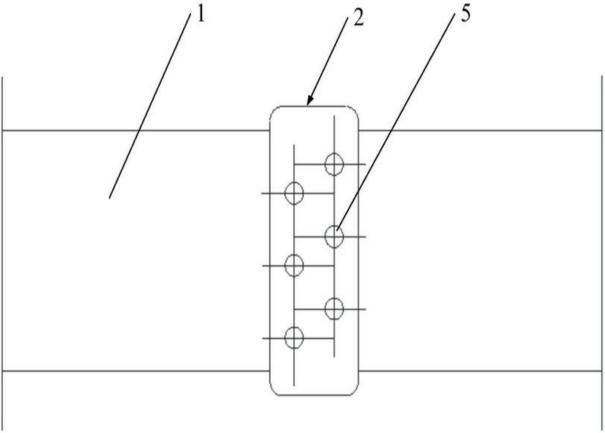

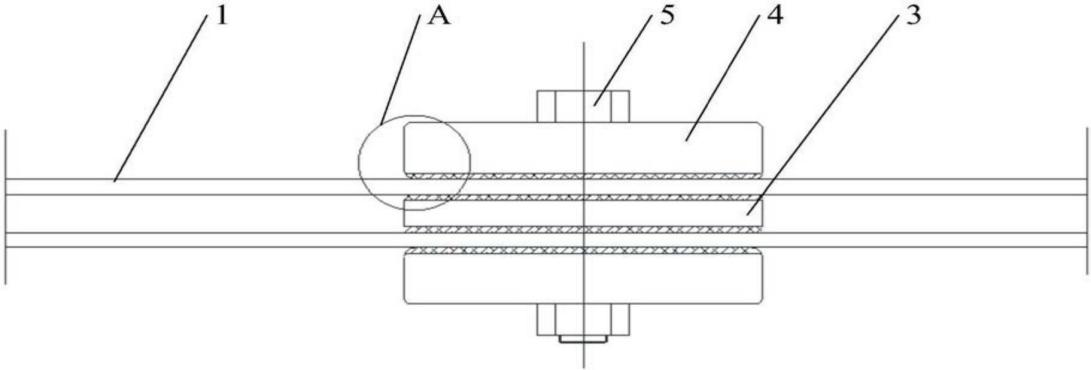

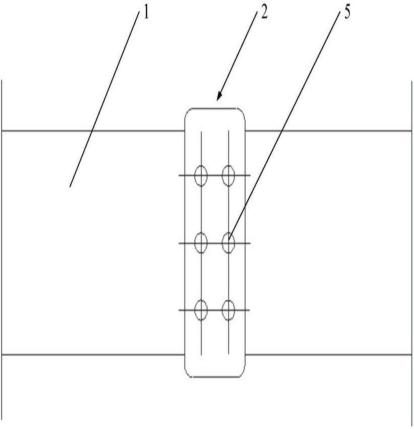

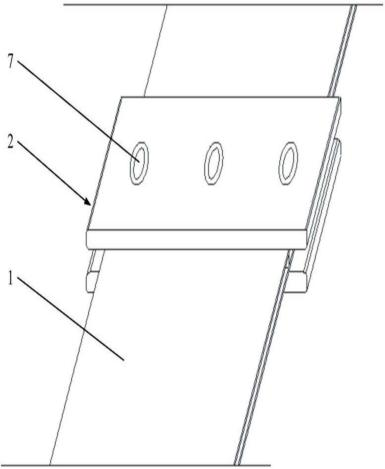

 图1  图2  图3  图4  图5 图1为本发明所提供的土工格室具体实施例中节点部的主视图； 图2为图1中A的局部示意图； 图3为本发明所提供的土工格室具体实施例一的结构示意图； 图4为本发明所提供的土工格室具体实施例二的侧视图； 图5为本发明所提供的土工格室具体实施例三的侧视图。 图例说明： 1为格室片、2为节点部、3为中间垫块、4为外垫块、41为倒圆角、5为紧固 件、6为阻力纹、7为连接孔。 2 发明专利名称：一种六边形土工格室拉伸装置及其拉伸方法 申请号：CN202311022899.2 公开号：CN116927169B 授权公告日：2024.02.02 专利权人：安徽捷思新材料科技有限公司 本发明涉及土工格室技术领域，提供了一种六边形土工格室拉 伸装置及其拉伸方法，包括设备主体，所述设备主体的内部分层设置有多处 隔板，所述隔板的内部转动安装有滚套，所述设备主体的外侧设置有六边土 工格室。本发明通过在设备主体的一侧设置匀料部，可利用电动滑座在拉伸 作业时将旋转轴移动至调位部的上端，此时利用侧座内置电机即可带动六边 块旋转，进而经侧座对六边土工格室的边沿位置导向后使其伸展为六边形体，可使其在拉伸处理时充分的展开便于后续稳固土壤等使用，有效避免存 在部分格室内瘪的情况，同时还可经此对六边土工格室持续施加推力使其拉 伸作业更加流畅提高工作效率。
图1

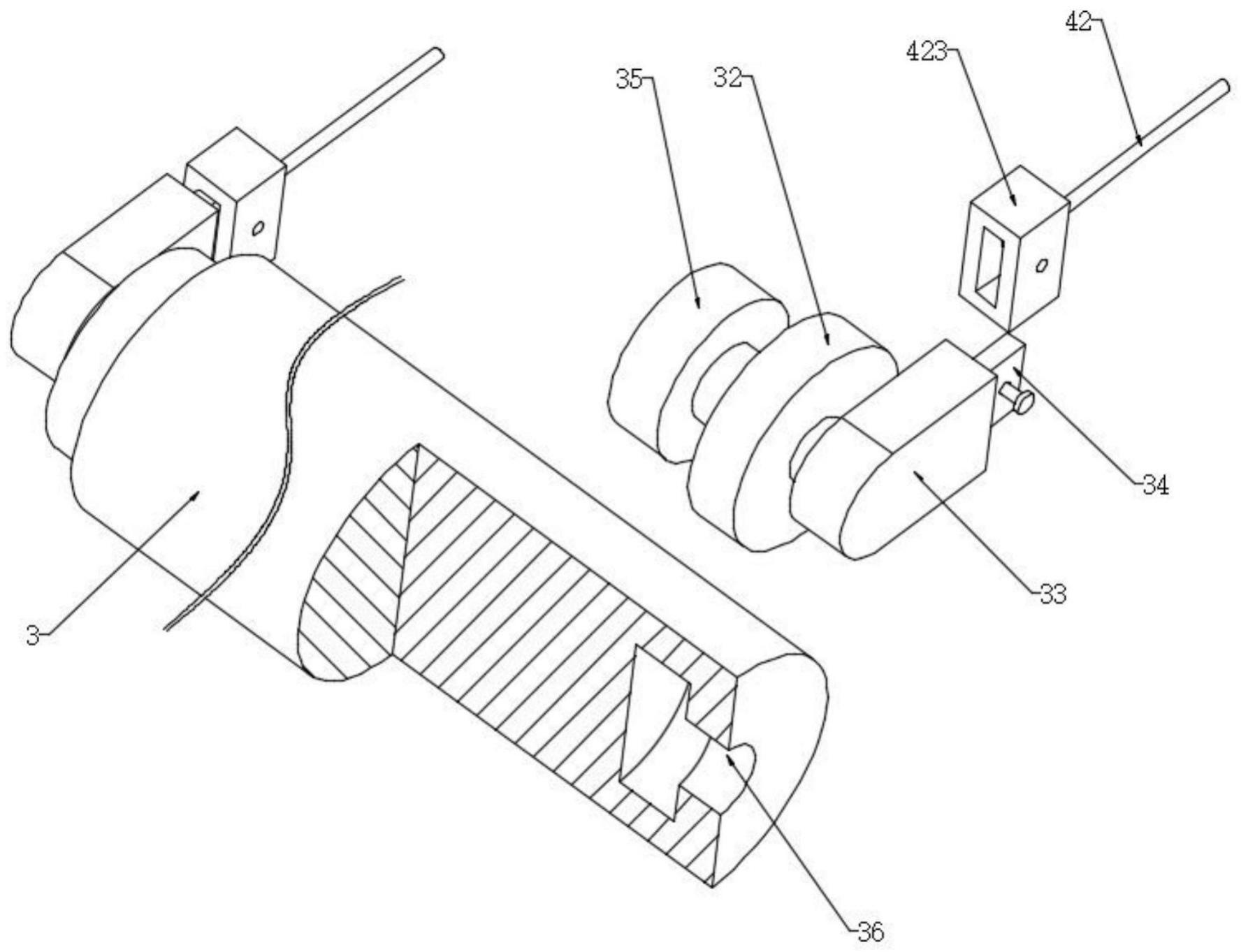

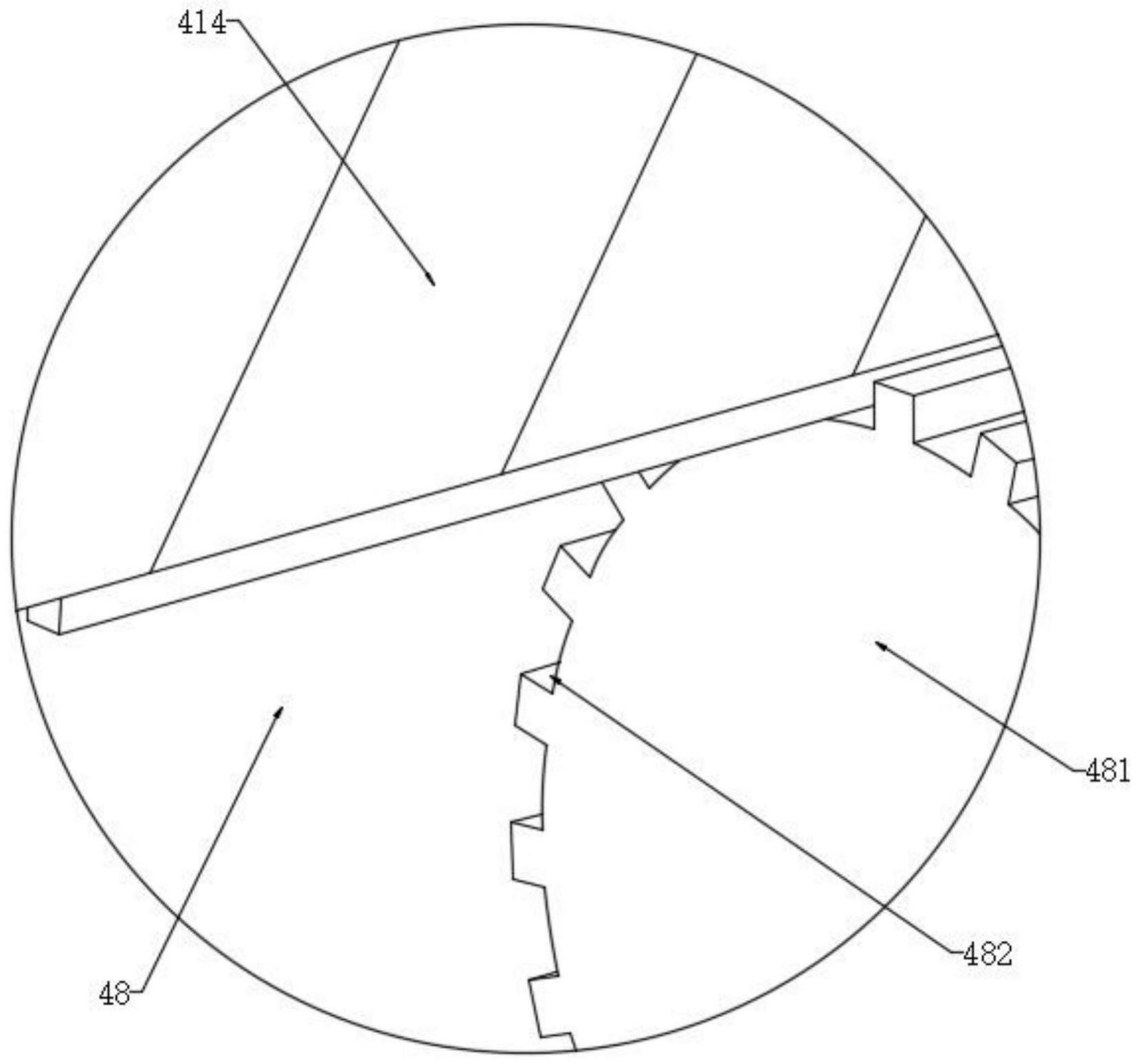

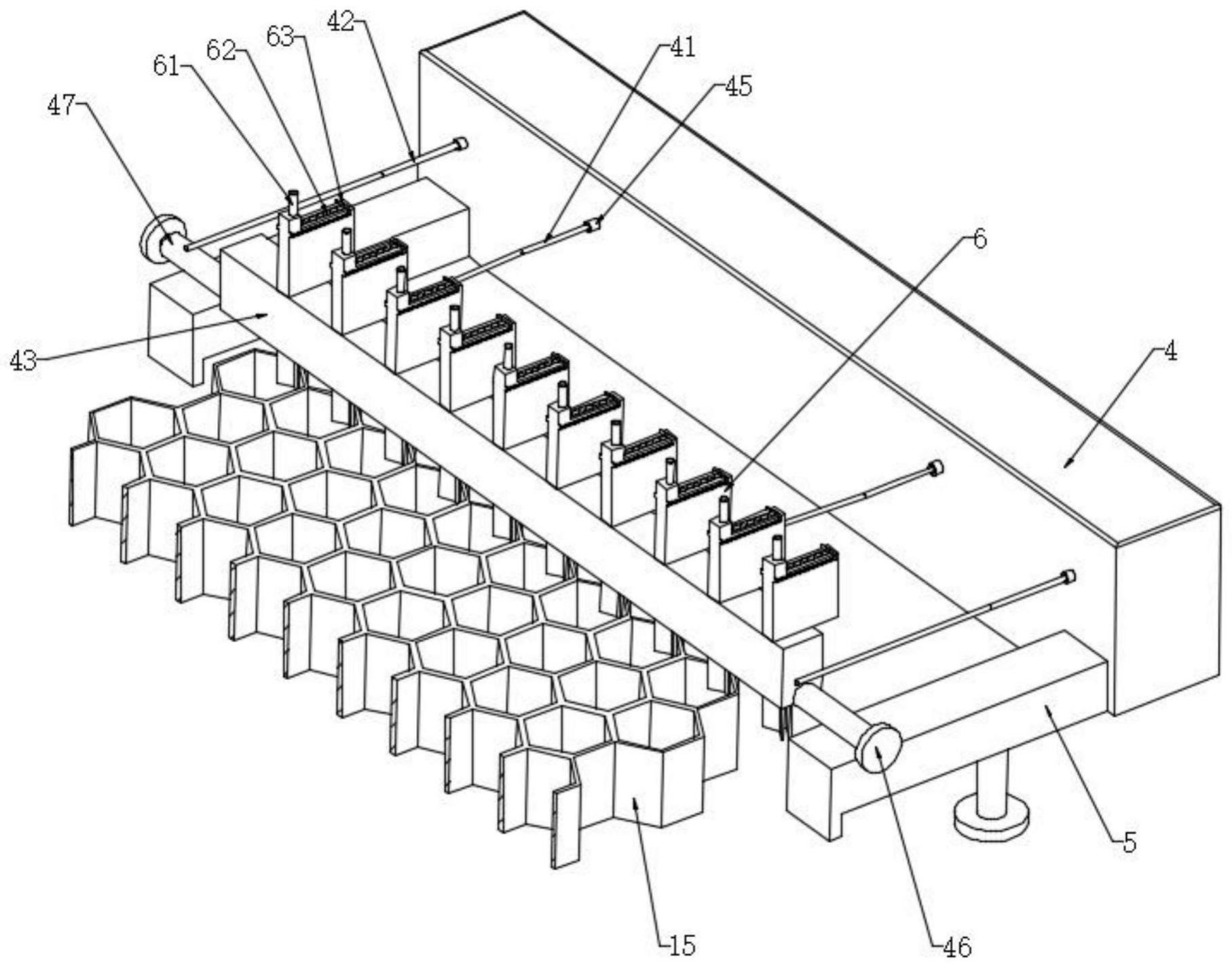

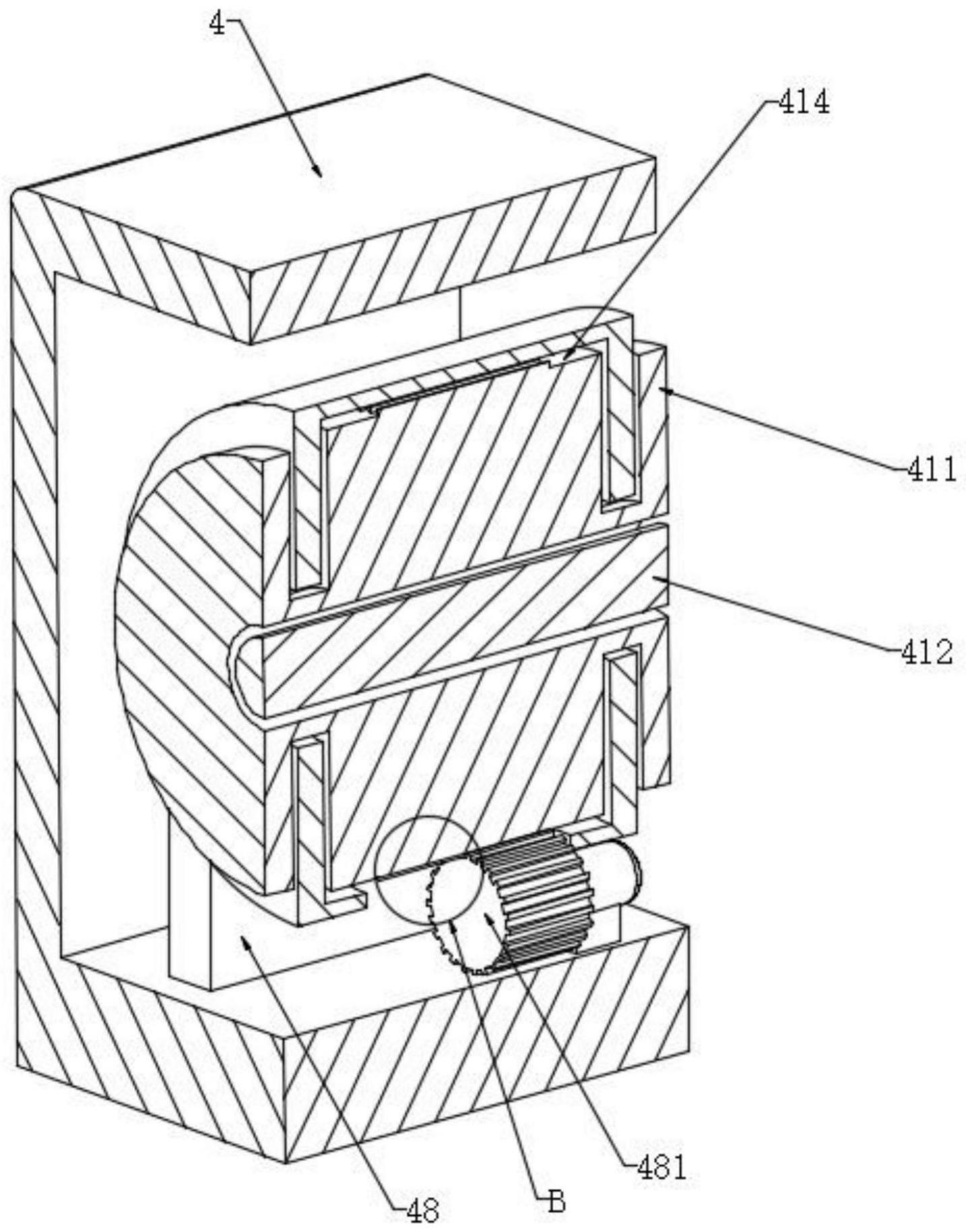

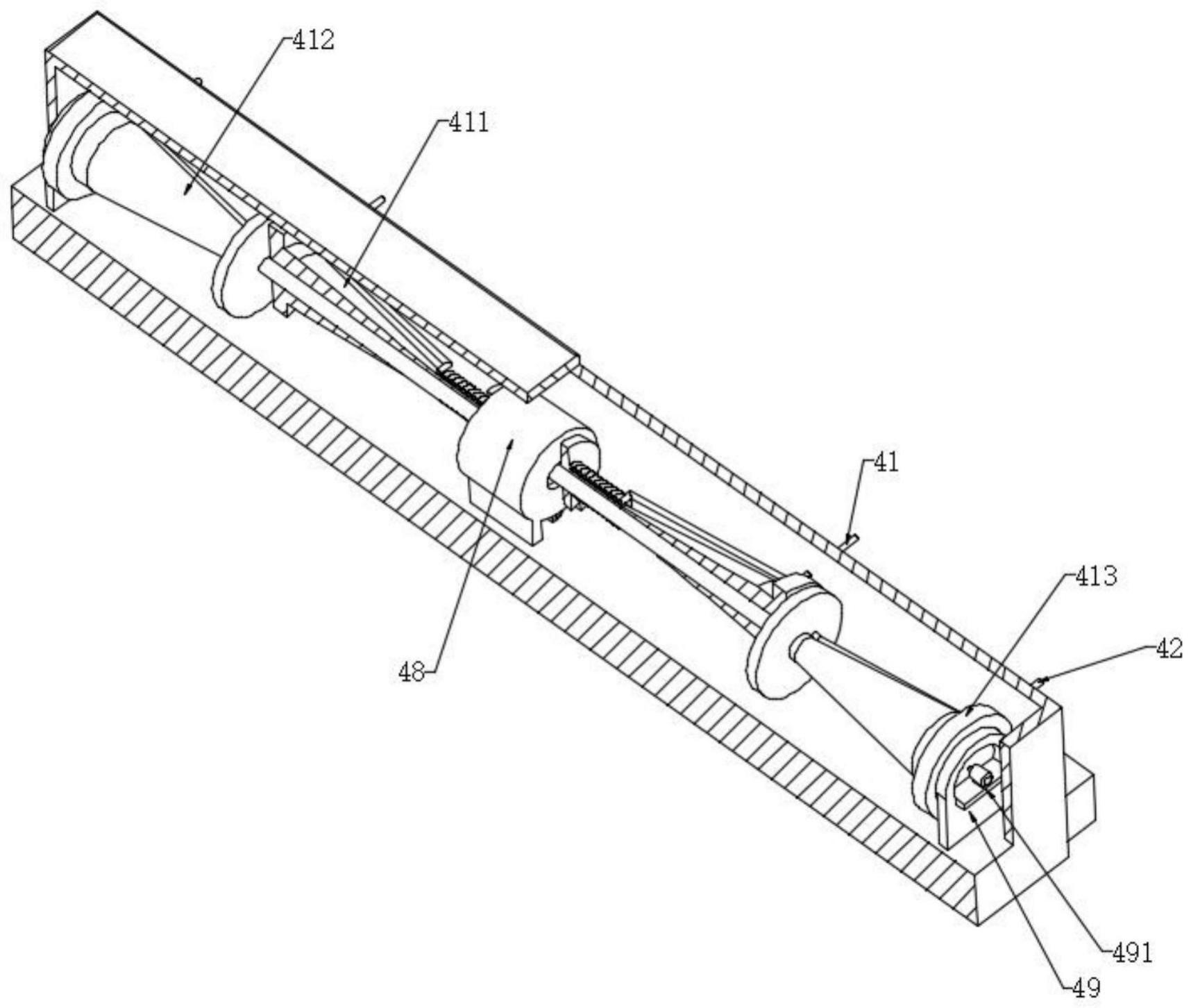

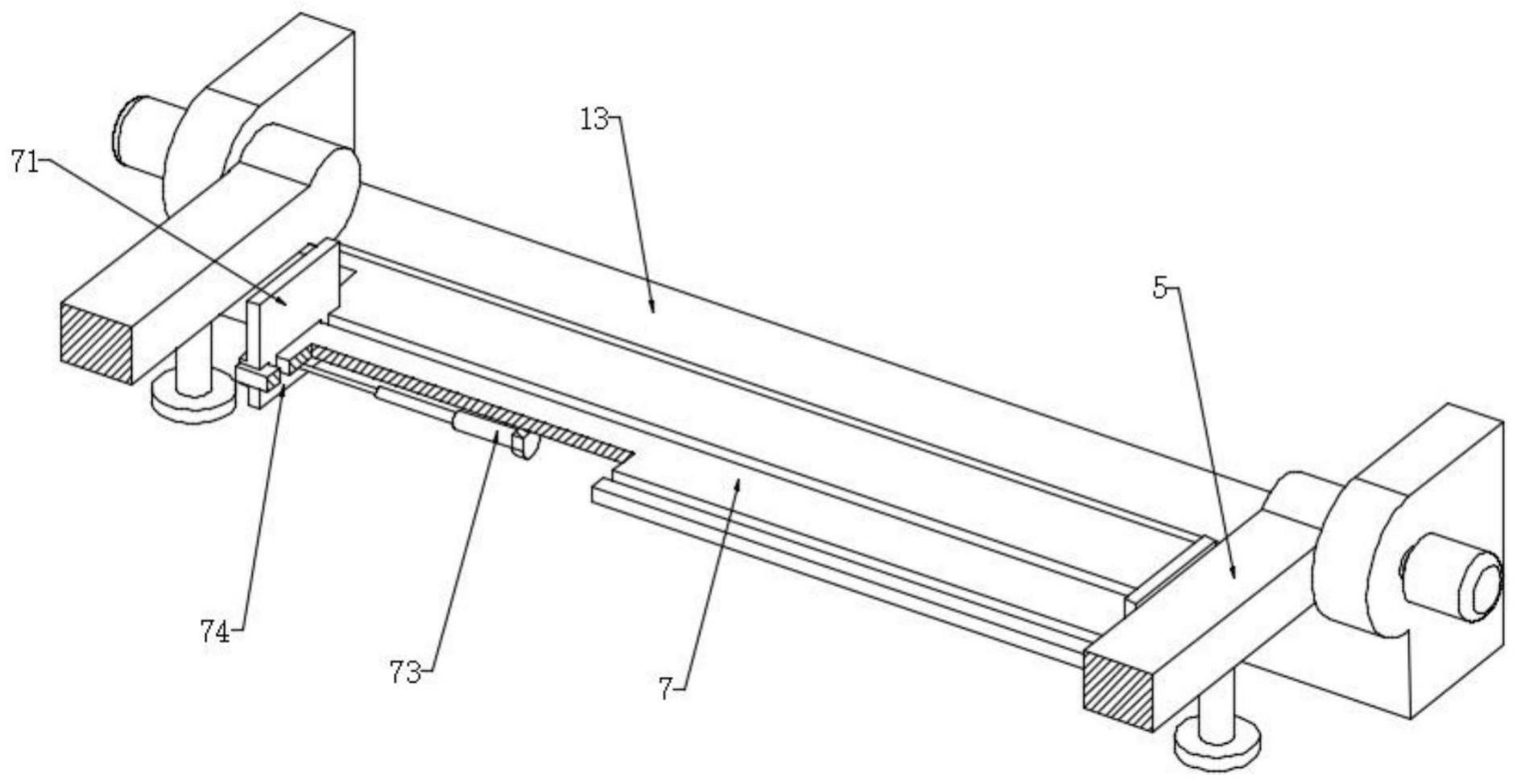

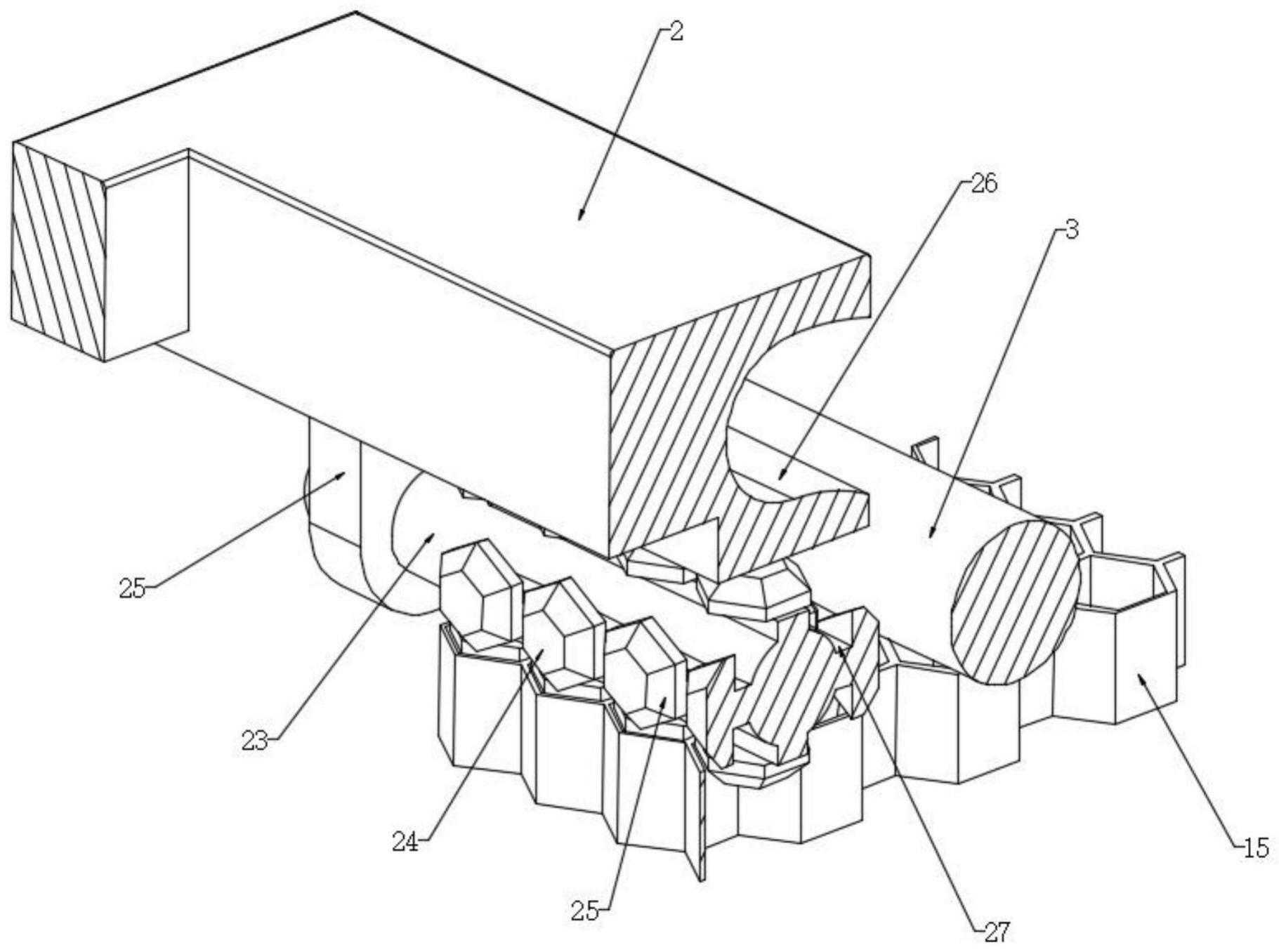

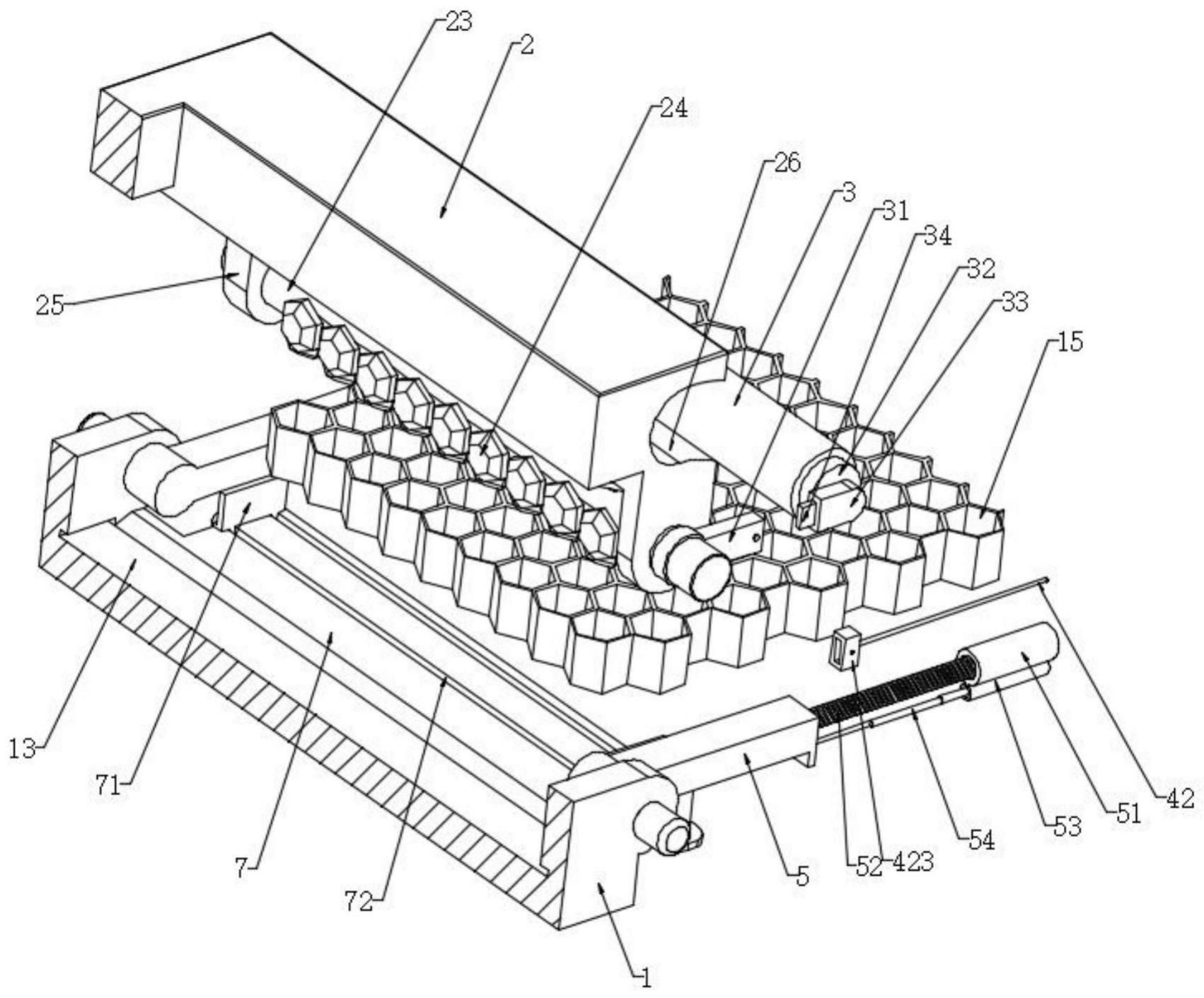

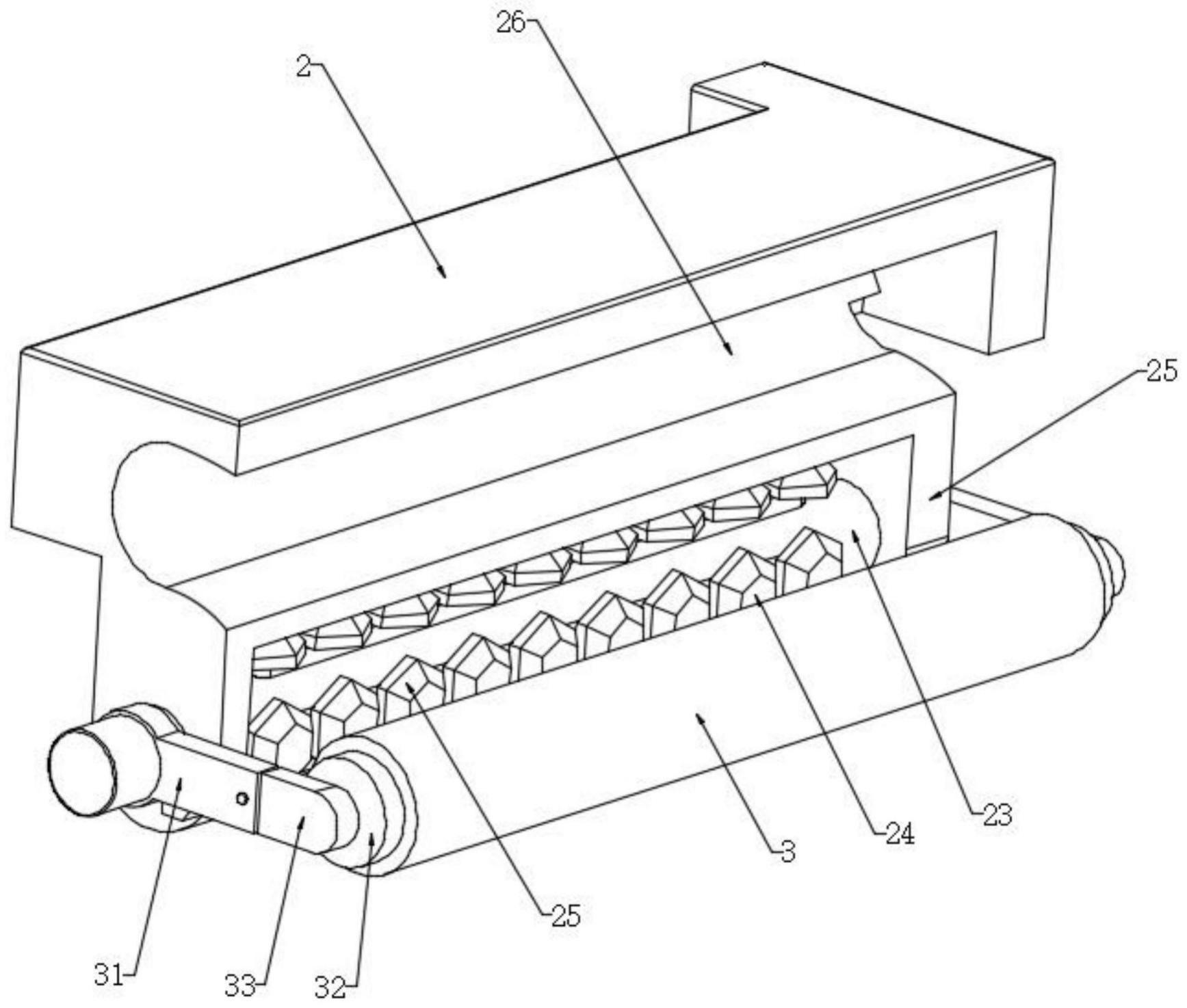

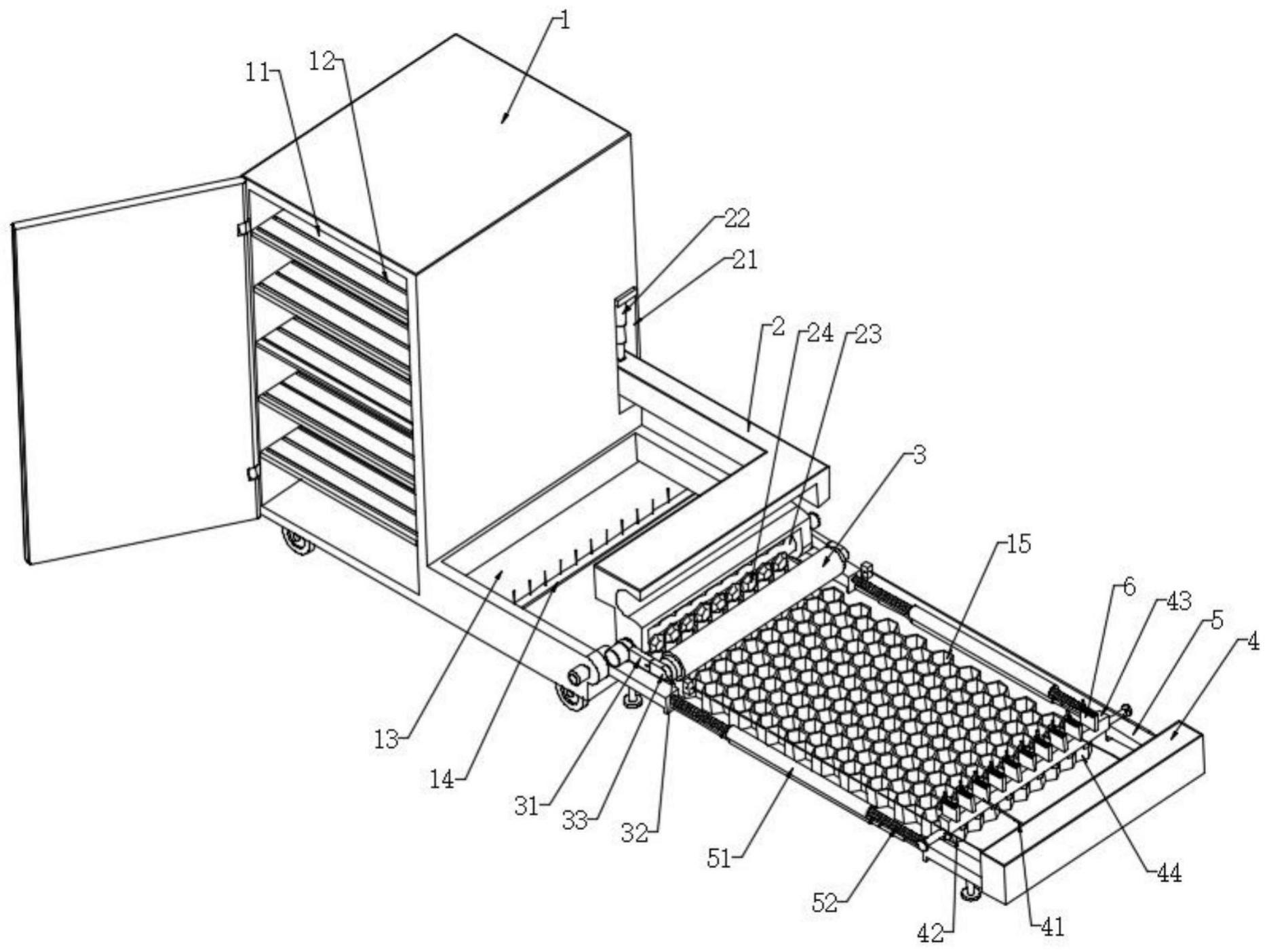

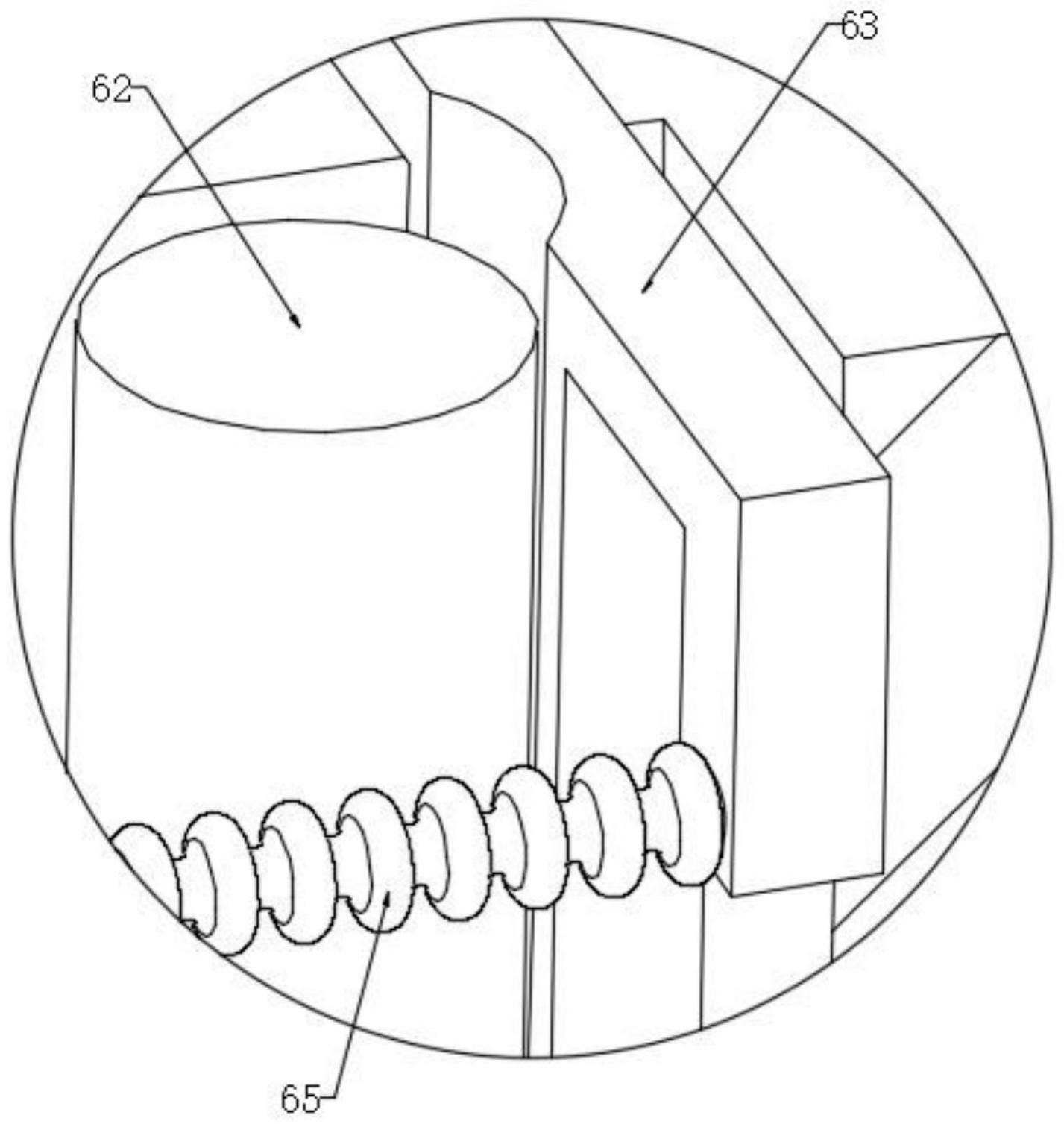

 图2  图3  图4  图5  图6  图7  图8  图9  图10  图11  图12 图1为本发明的整体外观结构示意图； 图2为图1中的匀料部与设备主体分解部分结构示意图； 图3为图1中的匀料部与预压部连接部分结构示意图； 图4为图1中的六边块与六边土工格室连接部分结构示意图； 图5为图1中的连架板与预压部分解部分结构示意图； 图6为图1中的滑架与拉伸部连接部分结构示意图； 图7为图1中的拉伸部内部部分结构示意图； 图8为图1中的限位部内部部分结构示意图； 图9为图8中的A部分局部放大结构示意图； 图10为图7中的保持架内部部分结构示意图； 图11为图10中的B部分局部放大结构示意图； 图12为图2中的调位部内部部分结构示意图； 附图中，各标号所代表的部件列表如下： 图中：1、设备主体；2、匀料部；3、预压部；4、拉伸部；5、伸缩部；6、 限位部；7、调位部； 11、隔板；12、滚套；13、收纳区；14、限位滑座；15、六边土工格室； 21、侧槽；22、电动滑座；23、旋转轴；24、六边块；25、侧座；26、收纳 槽；27、凸块； 31、电动旋转座；32、旋转套；33、连架板；34、凸板；35、旋转块；36、 阶梯孔； 41、第一拉绳；42、第二拉绳；43、滑架；44、夹板；45、凸管；46、支 杆；47、滑套；48、保持架；49、固定架； 411、第一锥形管；412、第二锥形管；413、凸环；414、凸轴； 423、板套；481、电动轮；482、凸齿；491、支板； 51、螺旋套管；52、电动螺杆；53、侧管；54、伸缩导杆； 61、电动冲压部；62、销杆；63、顶板；64、斜锥坡；65、伸缩套管； 71、挡板；72、滑道；73、电动推拉杆；74、滑板。
实用新型
1 实用新型名称：一种非金属土工格室节点结构
申请号：CN202321708024.3 公开号：CN220503866U 授权公告日：2024.02.20 专利权人：兰州德科工程材料有限公司 本实用新型公开了一种非金属土工格室节点结构，土工格室筋 带的节点处连接有U形插件，U形插件为非金属件；U形插件包括两个平行的直 立腿和U形连接部，U形连接部连接于两个直立腿顶部，两个直立腿和U形连接 部一体成型；U形插件安装至筋带节点上后，两个直立腿下端固定连接。所述 U形插件的材质为工程塑料、工程塑料合金、碳纤维或加玻纤改性塑料。两个 直立腿的下端均呈倒刺状，两个直立腿下端之间套接有固定套件，固定套件 上设有与倒刺适配的槽口。本实用新型材料非金属材料制作U形插件，因非金 属材料具备优异的抗腐蚀性，可大大延长土工格室的使用寿命。
图1

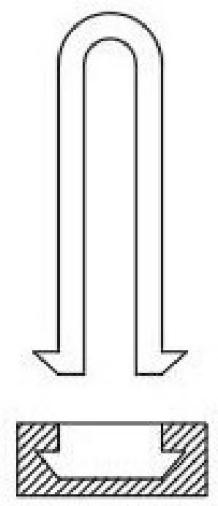

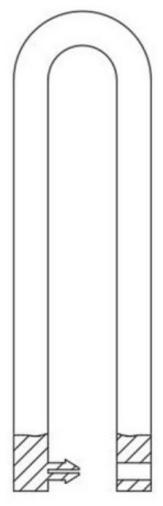

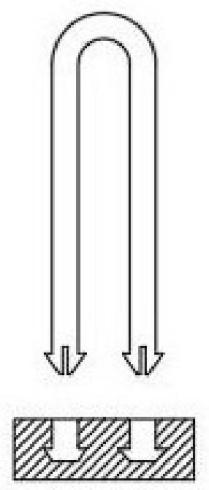

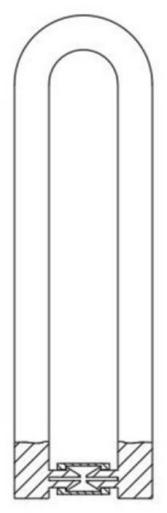

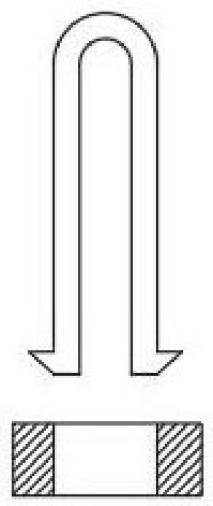

 图2  图3  图4  图5  图6  图7  图8  图9  图10  图11  图12  图13  图14  图15  图16  图17
图1是本实用新型实施例1的结构示意图1；

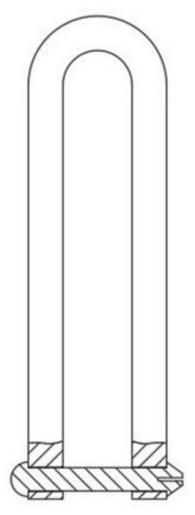

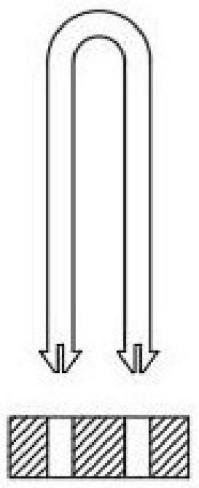

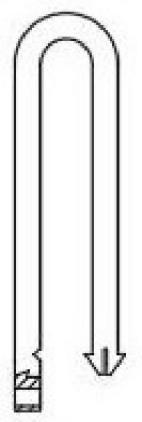

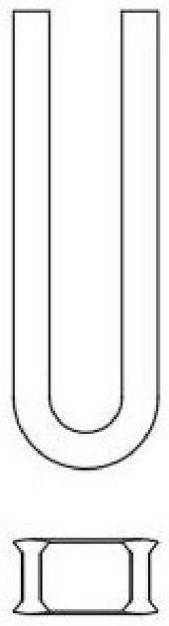

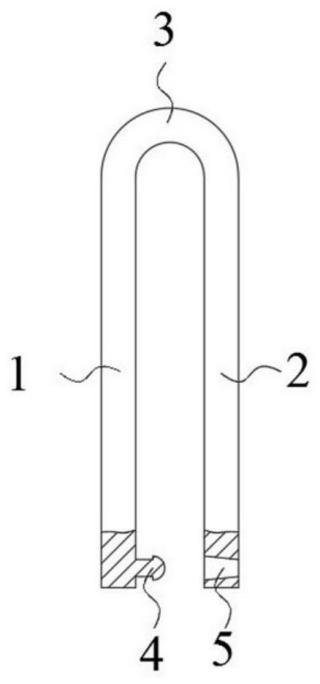

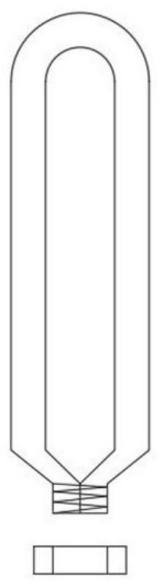

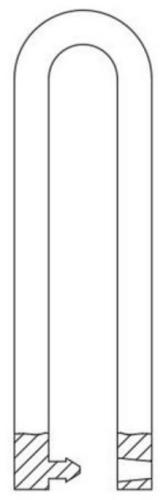

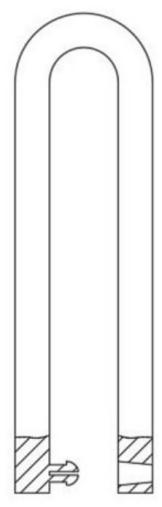

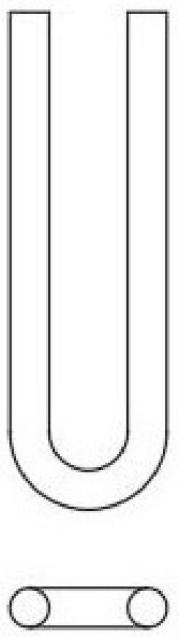

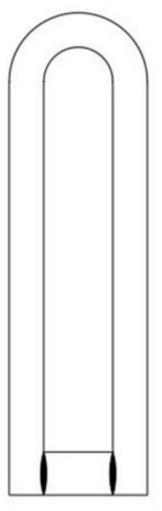

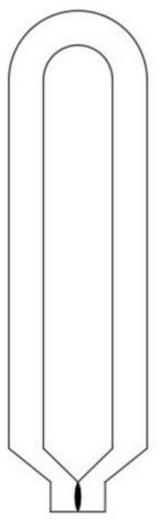

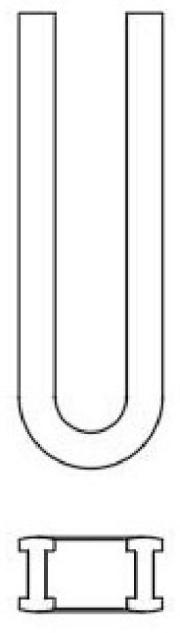

图2是本实用新型实施例1的结构示意图2； 图3是本实用新型实施例1的结构示意图3； 图4是本实用新型实施例1的结构示意图4； 图5是本实用新型实施例2的结构示意图1； 图6是本实用新型实施例2的结构示意图2； 图7是本实用新型实施例3的结构示意图1； 图8是本实用新型实施例3的结构示意图2； 图9是本实用新型实施例3的结构示意图3； 图10是本实用新型实施例4的结构示意图1； 图11是本实用新型实施例4的结构示意图2； 图12是本实用新型实施例4的结构示意图3； 图13是本实用新型实施例4的结构示意图4； 图14是本实用新型实施例4的结构示意图5； 图15是本实用新型U形插件的断面示意图1； 图16是本实用新型U形插件的断面示意图2； 图17是本实用新型U形插件的断面示意图3； 图例说明： 1-左侧直立腿，2-右侧直立腿，3-U形连接部，4-倒刺，5-槽口。
——摘录自“国家知识产权局网站”
