为适应工程对土工格栅性能的需求，拓展土工格栅的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用，增进技术人员对土工格栅产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2024年2月份协会会员单位授权的土工格栅相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明专利名称：高陡人工边坡波浪形加筋挡土结构及其施工方法
申请号：CN202210414499.5 公开号：CN114703875B 授权公告日：2024.02.23 专利权人：长沙理工大学; 中建五局第三建设有限公司; 中铁上海设计院集团有限公司; 中交第三公路工程局有限公司; 广西交通设计集团有限公司 本发明提供了一种高陡人工边坡波浪形加筋挡土结构及其施工方法，高陡人工边坡波浪形加筋挡土结构包括锚固系统和排水系统，锚固系统包括：水泥改性土强化土工格栅层，设置在人工边坡表面；坡面支挡结构，固定于水泥改性土强化土工格栅层表面；水泥改性土强化土工格栅层和人工边坡表面均设置为台阶状；水泥改性土强化土工格栅层包括设置在人工边坡表面的水泥改性土、水平设置在水泥改性土内部的第一土工格栅；第一土工格栅的侧视图为波浪形，上下相邻的两层第一土工格栅咬合布置；坡面支挡结构包括L型板、设置在L型板上的碎石以及设置在碎石上并与L型板固定连接的钢筋网，碎石缝隙中有植生混凝土。支护效果良好且工程造价低。
图1

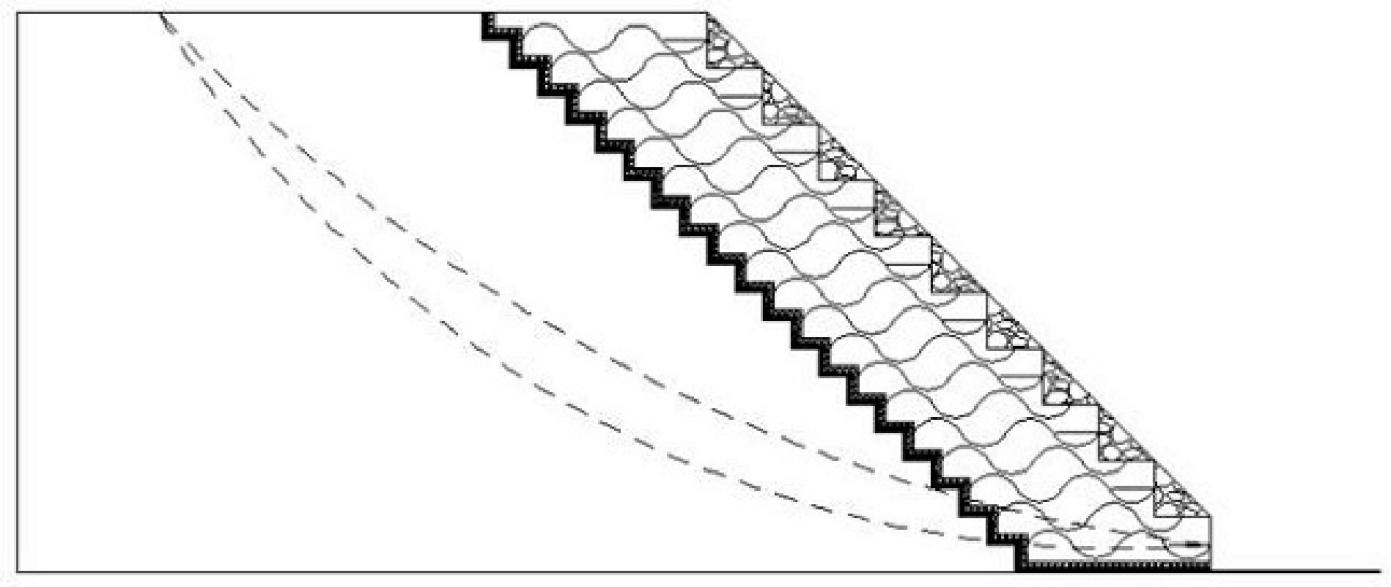

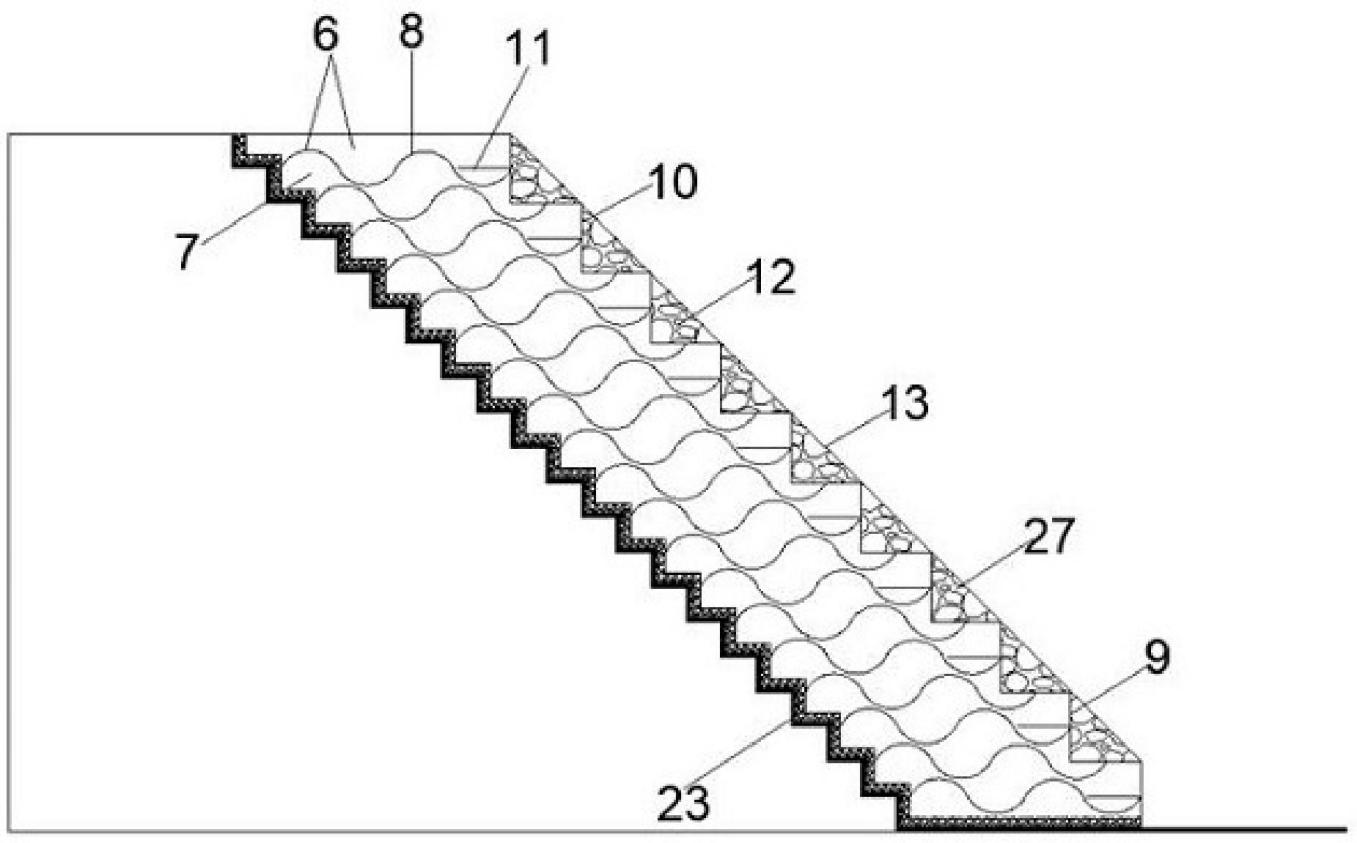

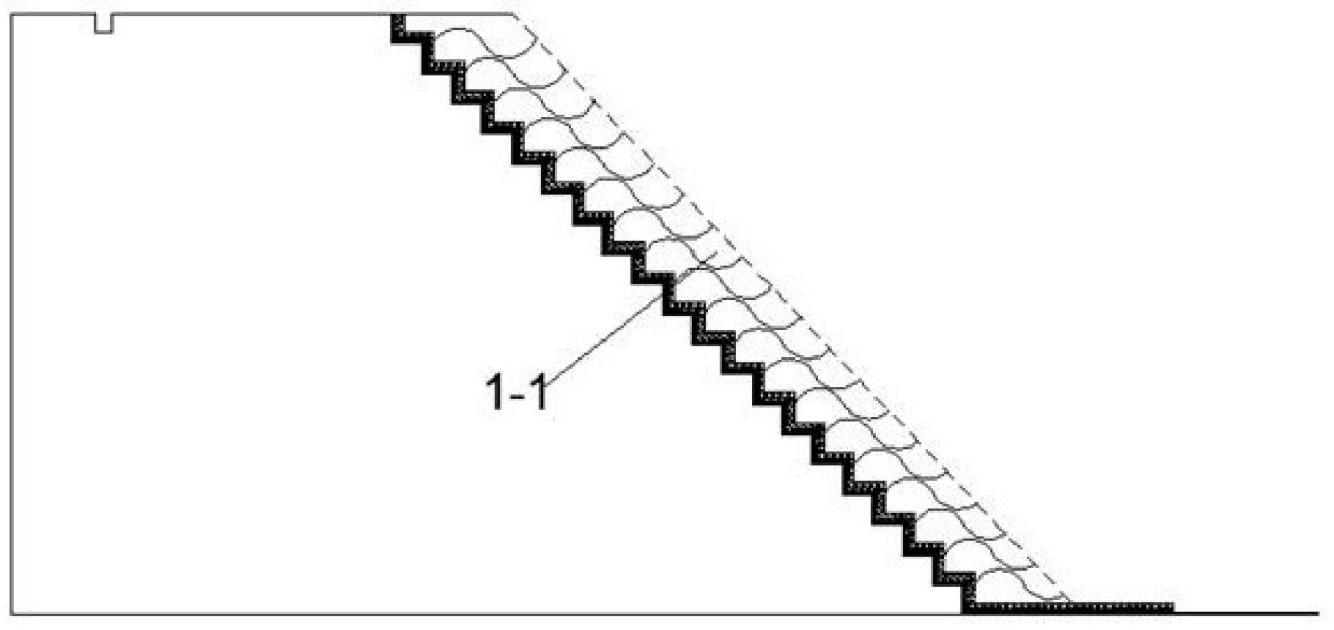

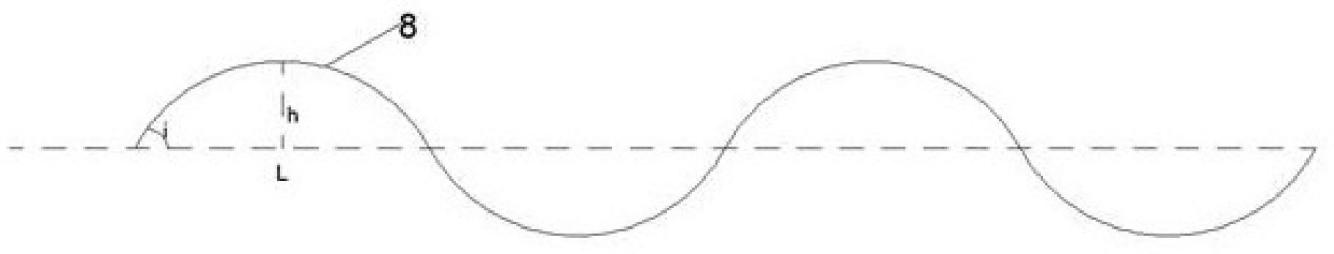

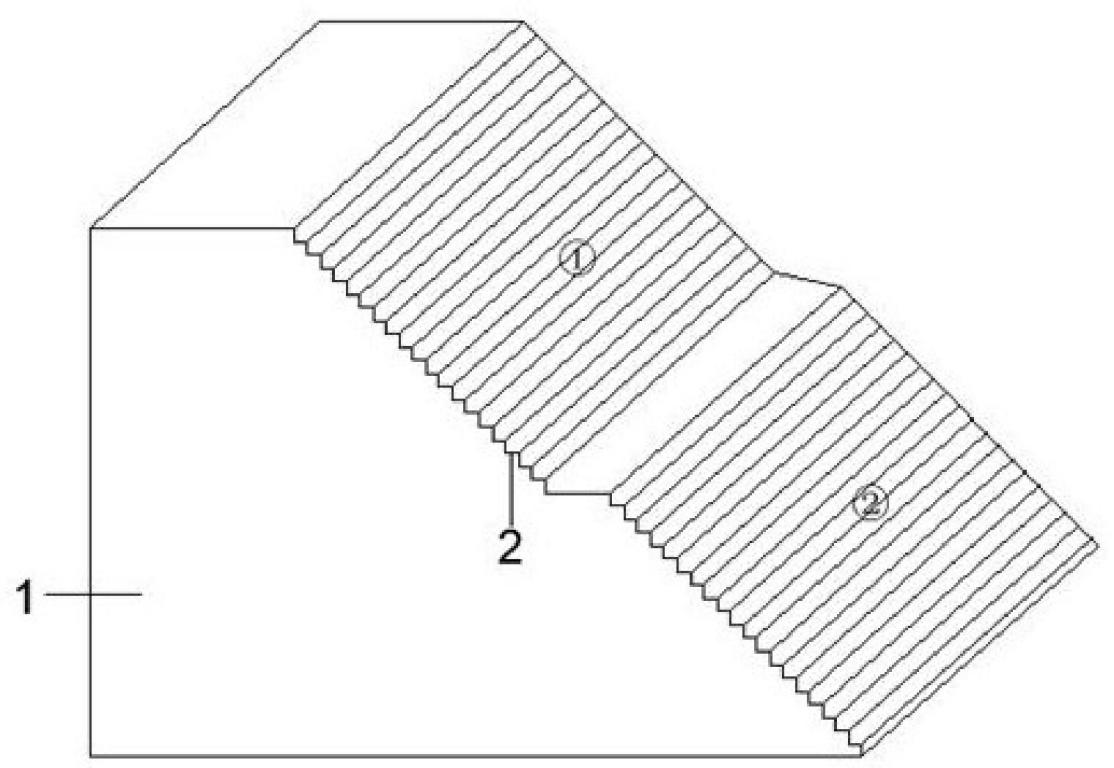

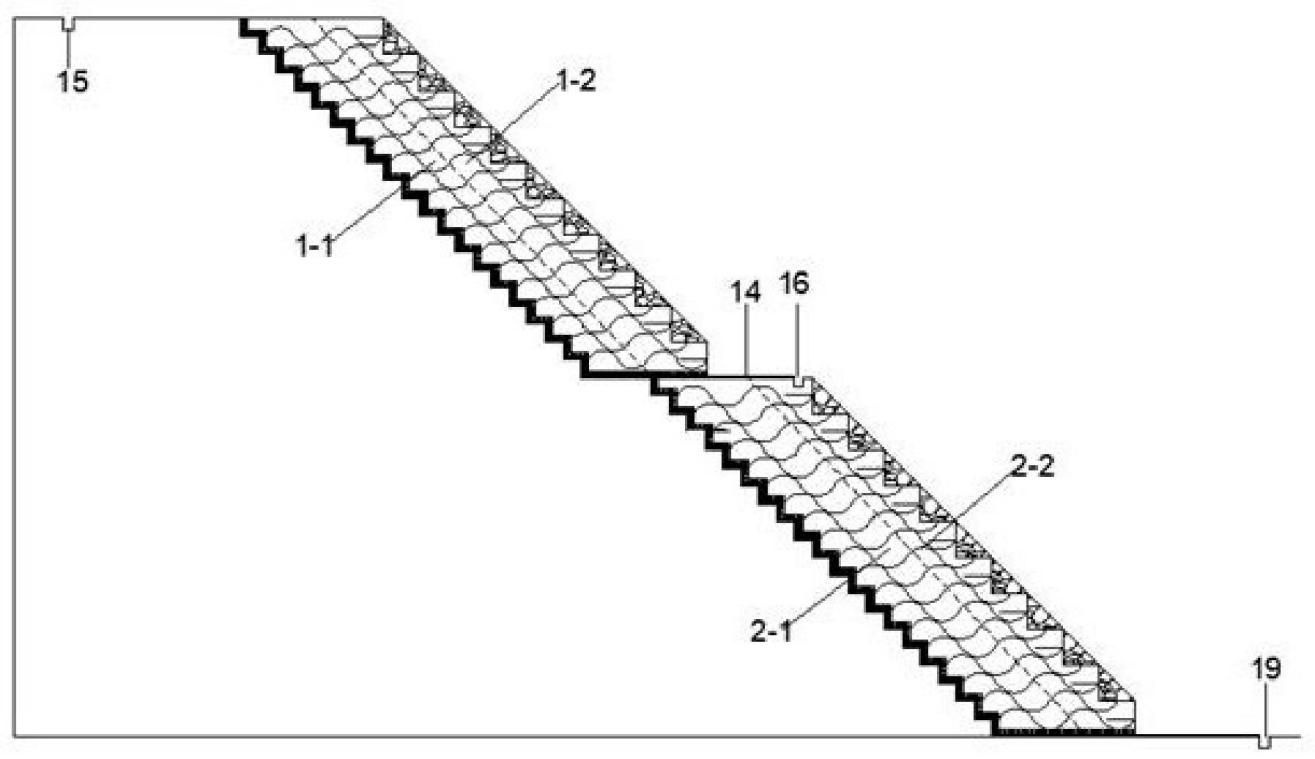

 图2  图3  图4  图5  图6  图7  图8  图9  图10  图11 图1是本发明实施例高陡人工边坡波浪形加筋挡土结构的总体侧视图。 图2是本发明实施例高陡人工边坡波浪形加筋挡土结构的原边坡局部剖面 图。 图3是本发明实施例高陡人工边坡波浪形加筋挡土结构的总体正视图。 图4是本发明实施例高陡人工边坡波浪形加筋挡土结构的施工顺序图。 图5是本发明实施例高陡人工边坡波浪形加筋挡土结构的L型板侧视图。 图6是本发明实施例高陡人工边坡波浪形加筋挡土结构的内部排水结构的示意 图。 图7是本发明实施例高陡人工边坡波浪形加筋挡土结构中土工格栅的布局图。

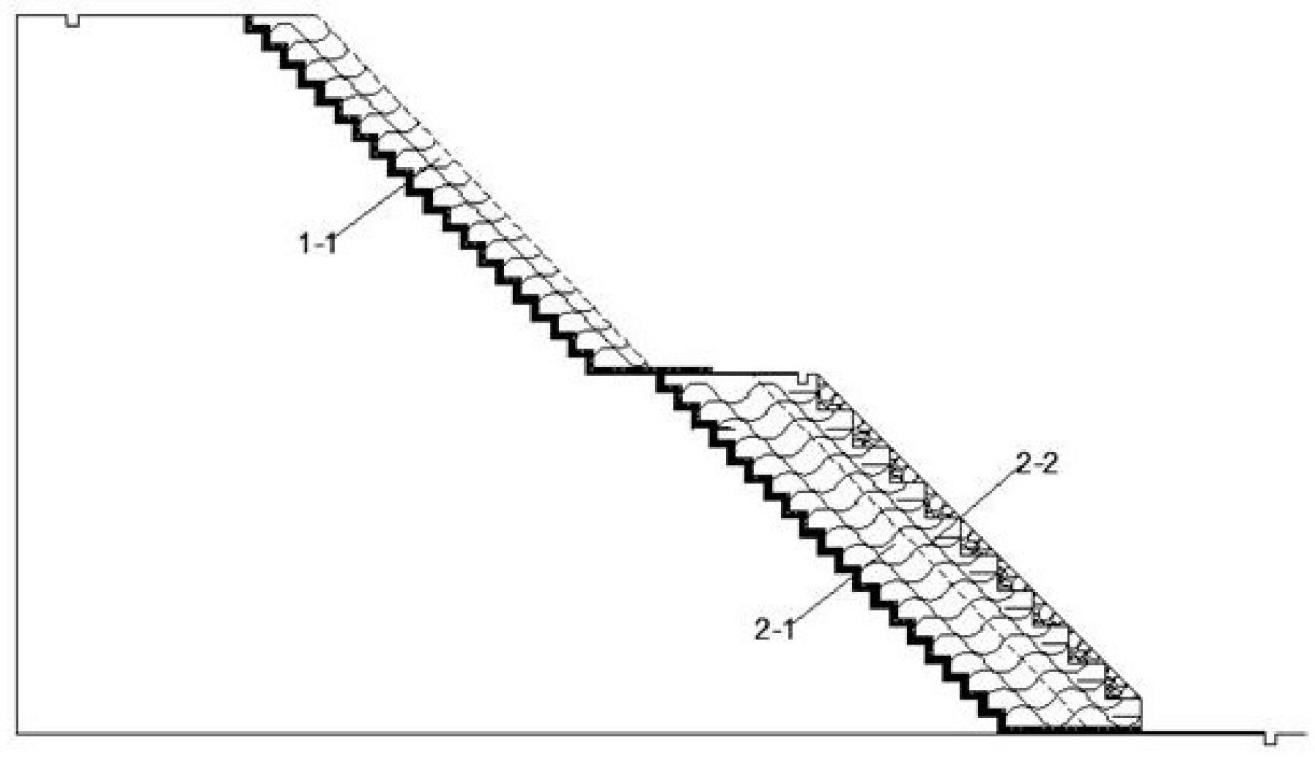

图8是本发明实施例高陡人工边坡波浪形加筋挡土结构中第一内部填筑区域1- 1的施工效果图。

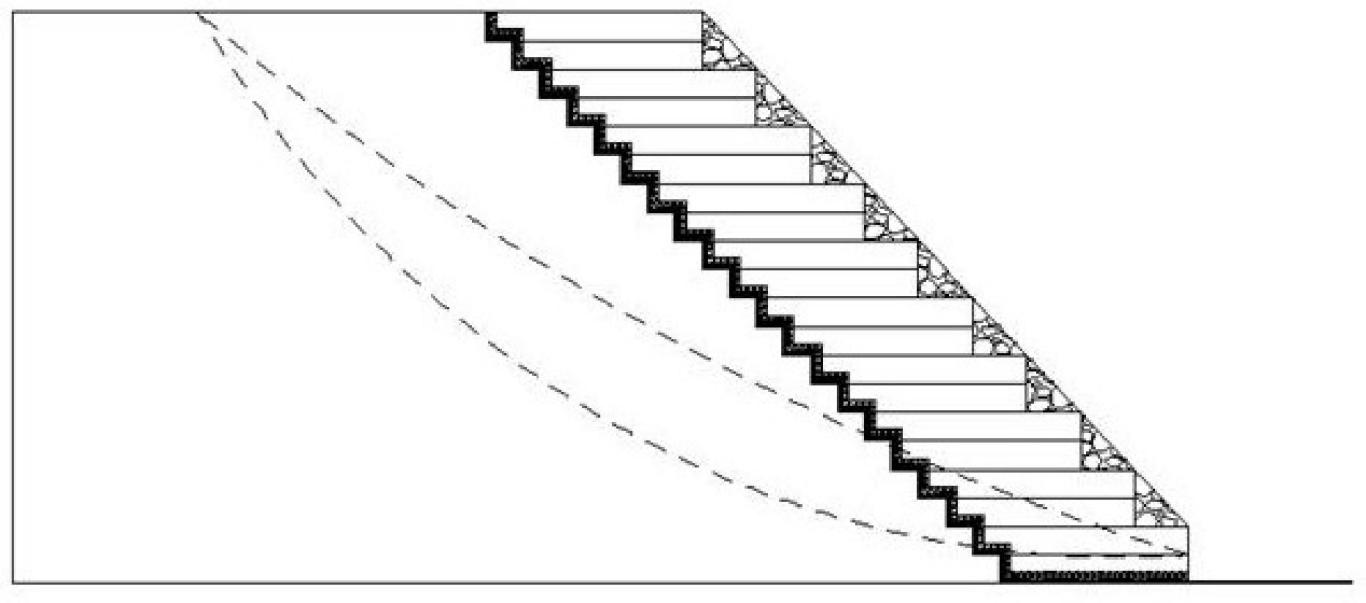

图9是本发明实施例高陡人工边坡波浪形加筋挡土结构中第二内部填筑区域2- 1和第二外部填筑区域2-2的施工效果图。 图10是本发明实施例高陡人工边坡波浪形加筋挡土结构破坏示意图。 图11是采用传统平铺土工格栅的破坏示意图。 图例说明： 1.人工边坡，2.边坡表面台阶，3.隔水层，4.排渗通道，5.底部垫 层，6.水泥改性土强化土工格栅层，7.水泥改性土，8.第一土工格栅，9.坡 面支挡结构，10.L型板，11.第二土工格栅，12.碎石，13.钢筋网，14.边坡 平台，15.坡顶截水沟，16.边坡平台排水沟，17.立板，18.水平板，19.坡底 排水沟，20.锚固系统，21.排水系统，22.绿化系统， 23.第一排水结构，24.第二排水结构，25.纵向排水沟，26.预埋钢构件，27.植生混凝土，1-1. 第一内部填筑区域，1-2.第一外部填筑区域，2-1.第二内部填筑区域，2-2. 第二外部填筑区域。 2 发明专利名称：一种排水土工格栅排水性能试验装置和测试方法 申请号：CN201910081800.3 公开号：CN109696391B 授权公告日：2024.02.06 专利权人：湖南大学 本发明公开了一种排水土工格栅排水性能试验装置和测试方 法，这种试验装置由试验箱、竖向荷载加载系统和测试系统组成；试验箱由 不锈钢框架、面板、侧板、底板和顶盖组成；竖向荷载加载系统由刚性加载 板、橡胶气囊袋、导气管、气压泵和自动气压调节阀组成；测试系统由微型 孔隙水压力传感器、数据采集仪和导线组成。本发明能够有效地测量各级固 结压力下排水土工格栅周围土体的孔隙水压力的变化，获得相应的设计参数，为排水土工格栅的应用设计提供依据。
图1

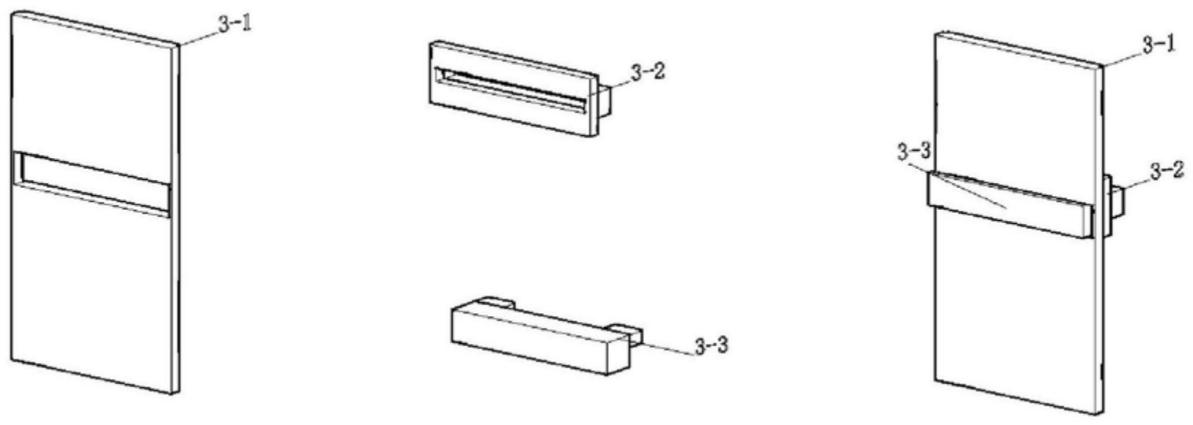

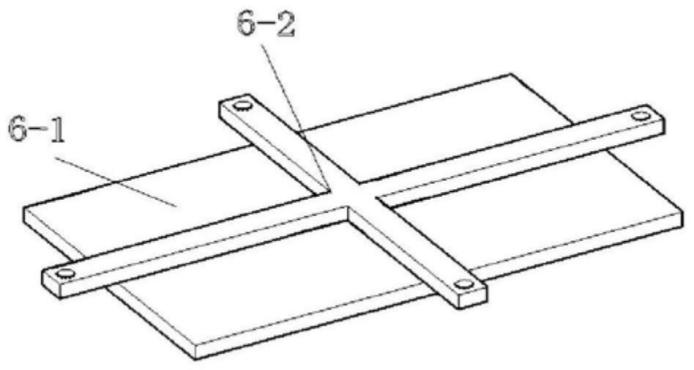

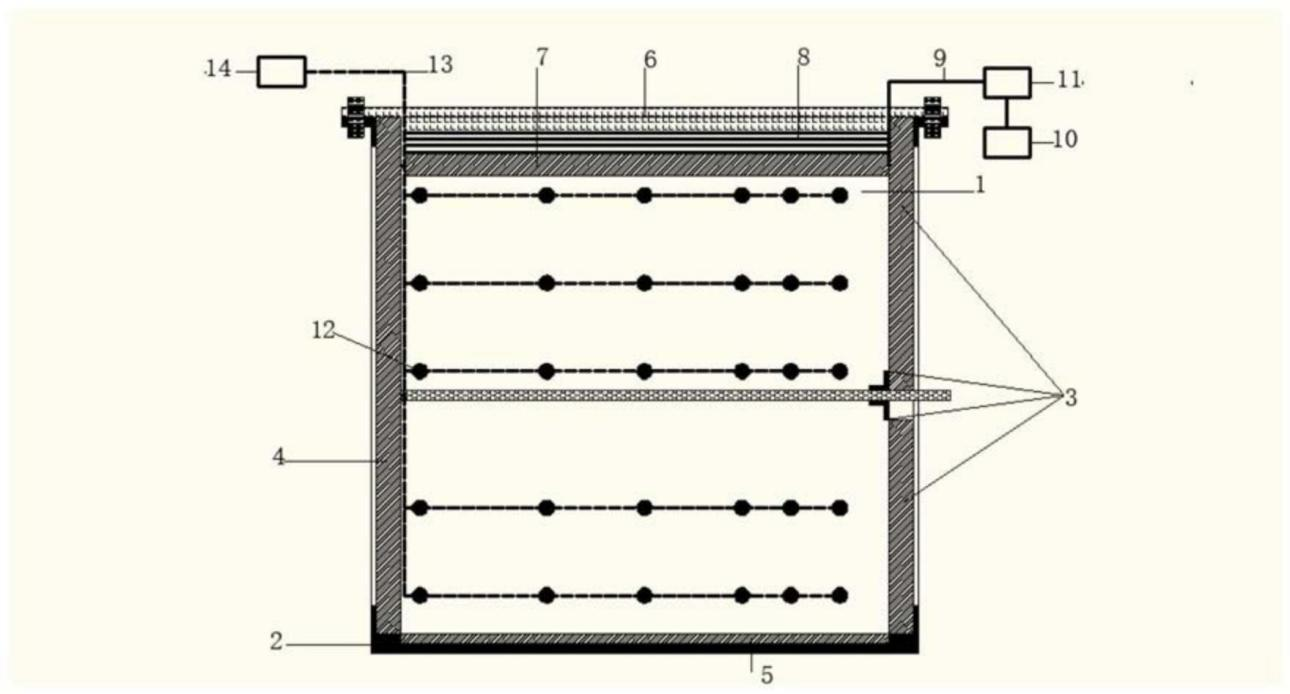

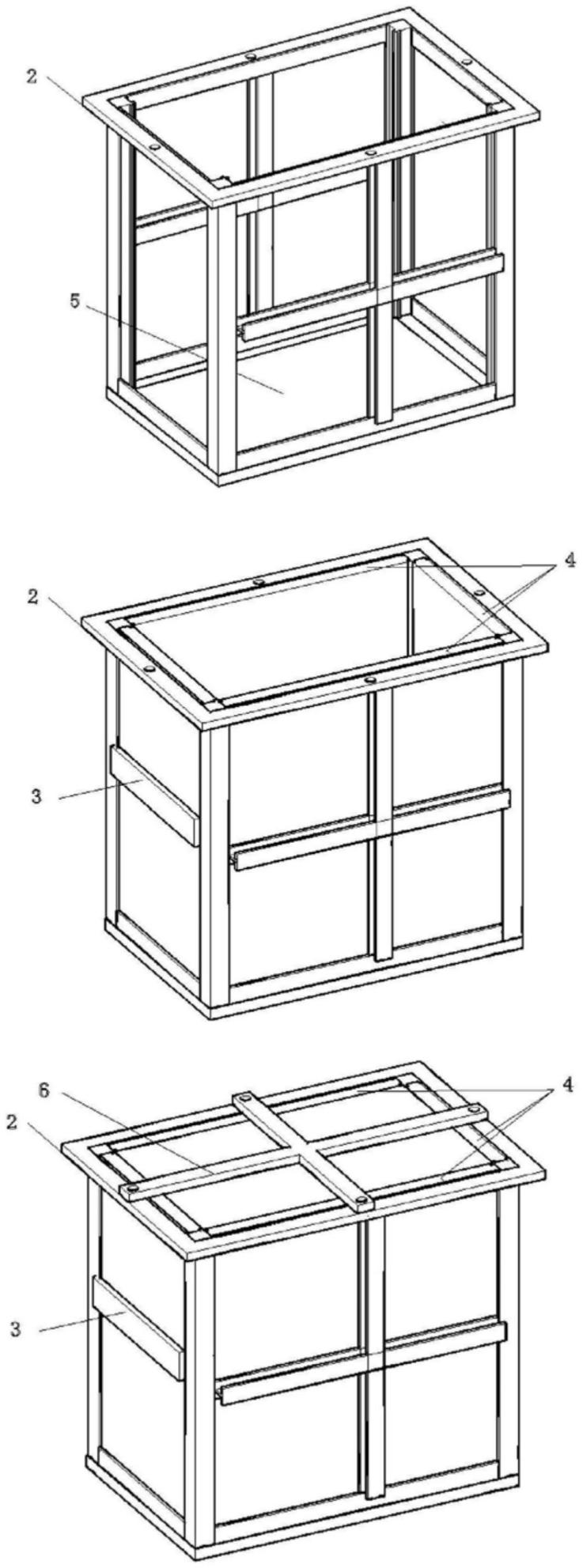

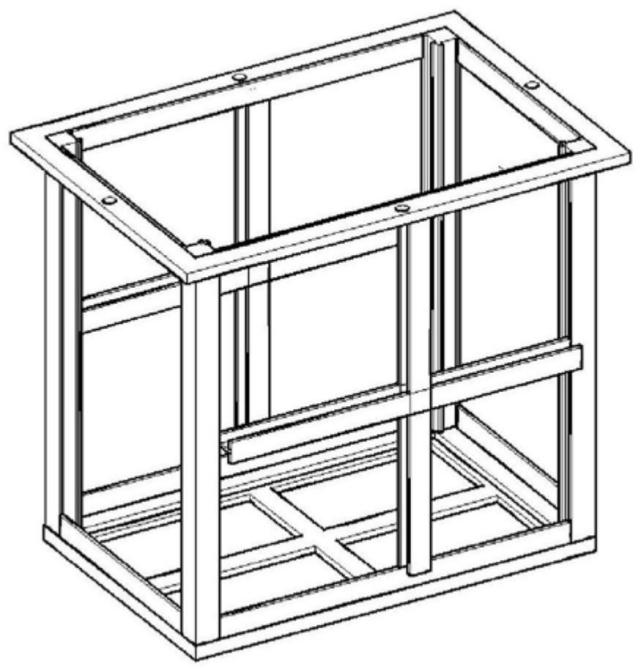

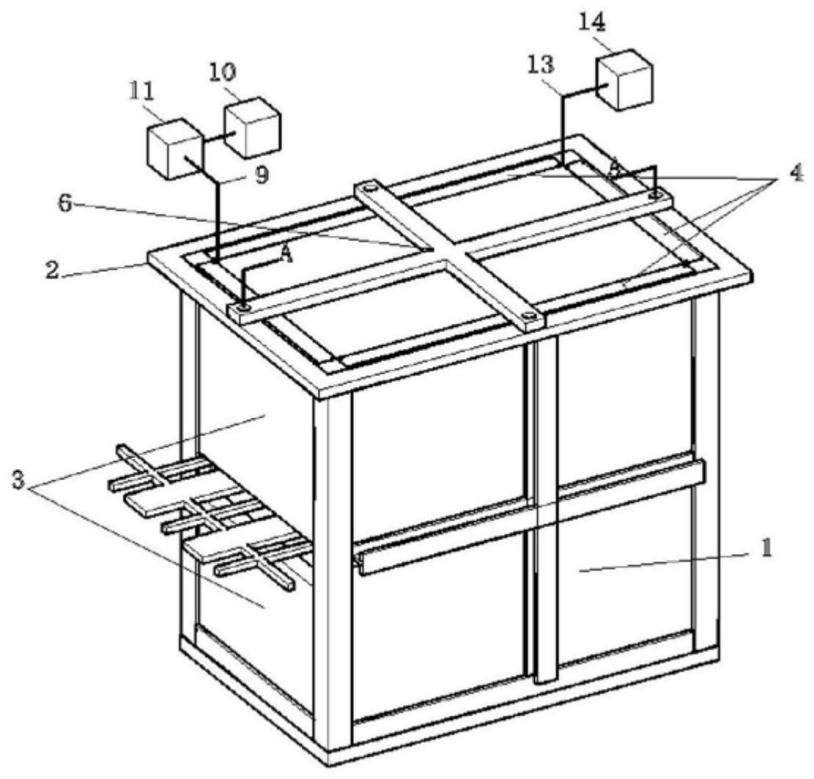

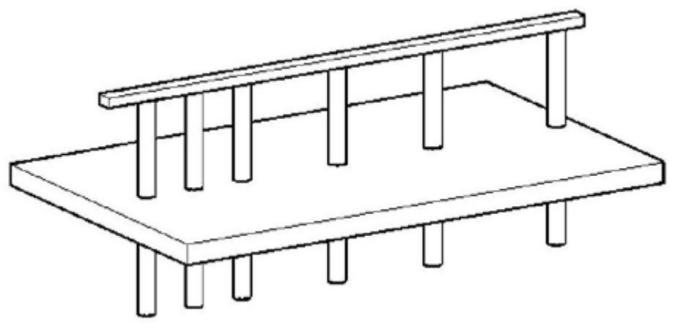

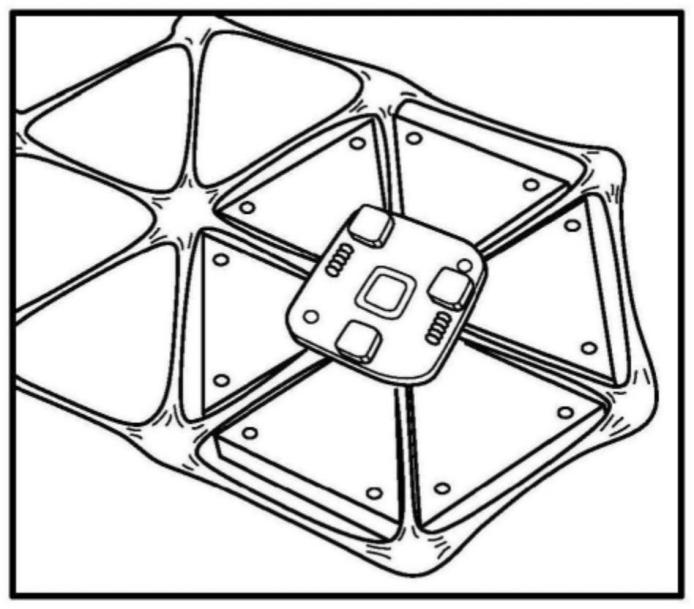

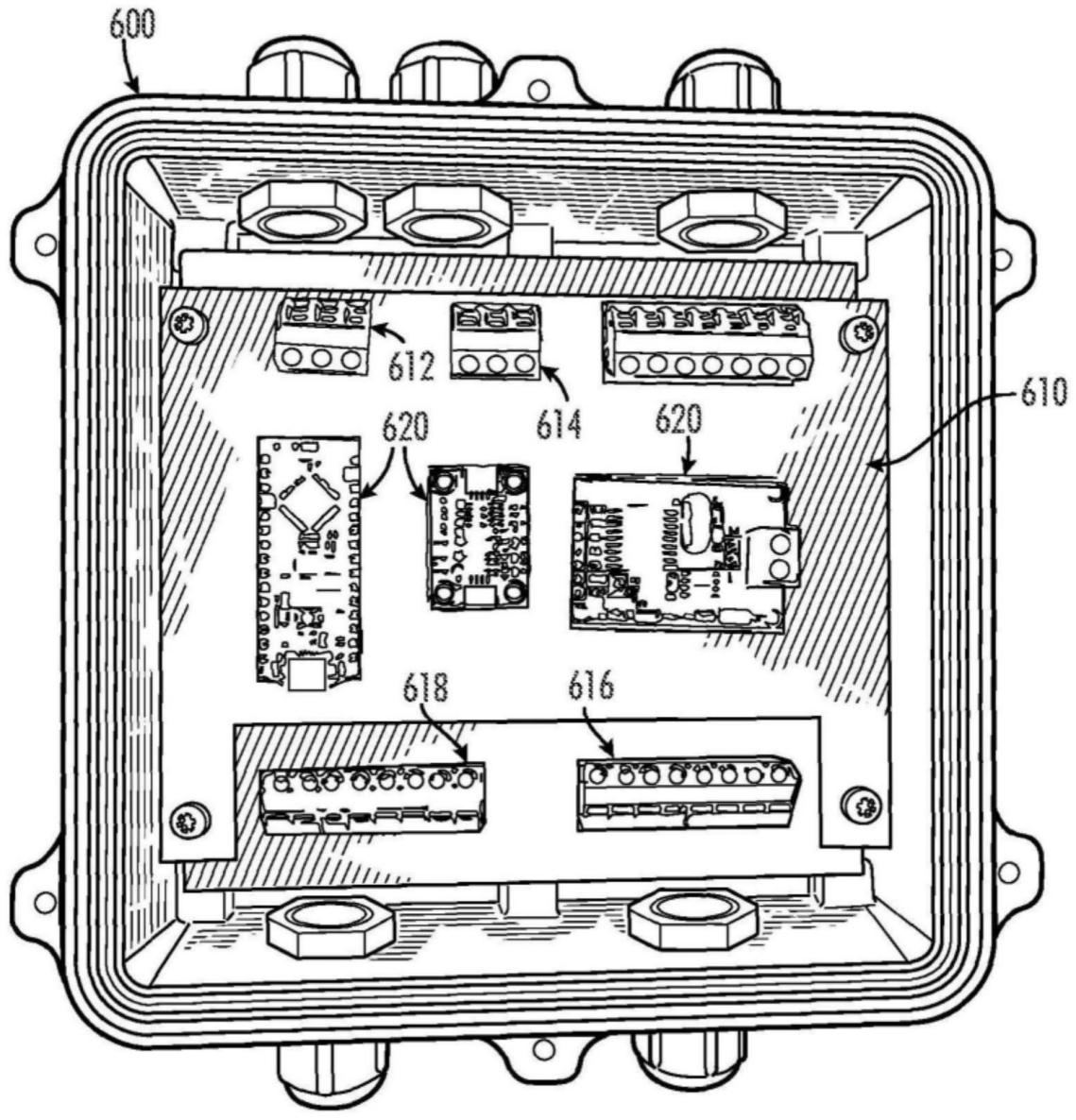

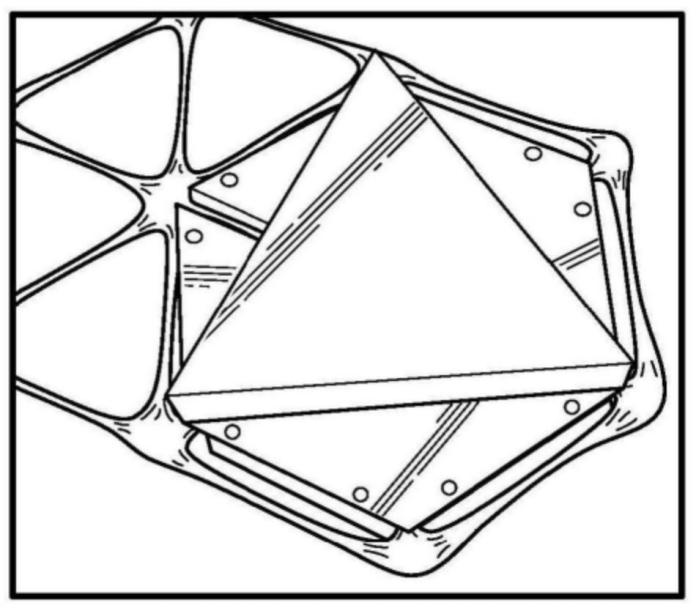

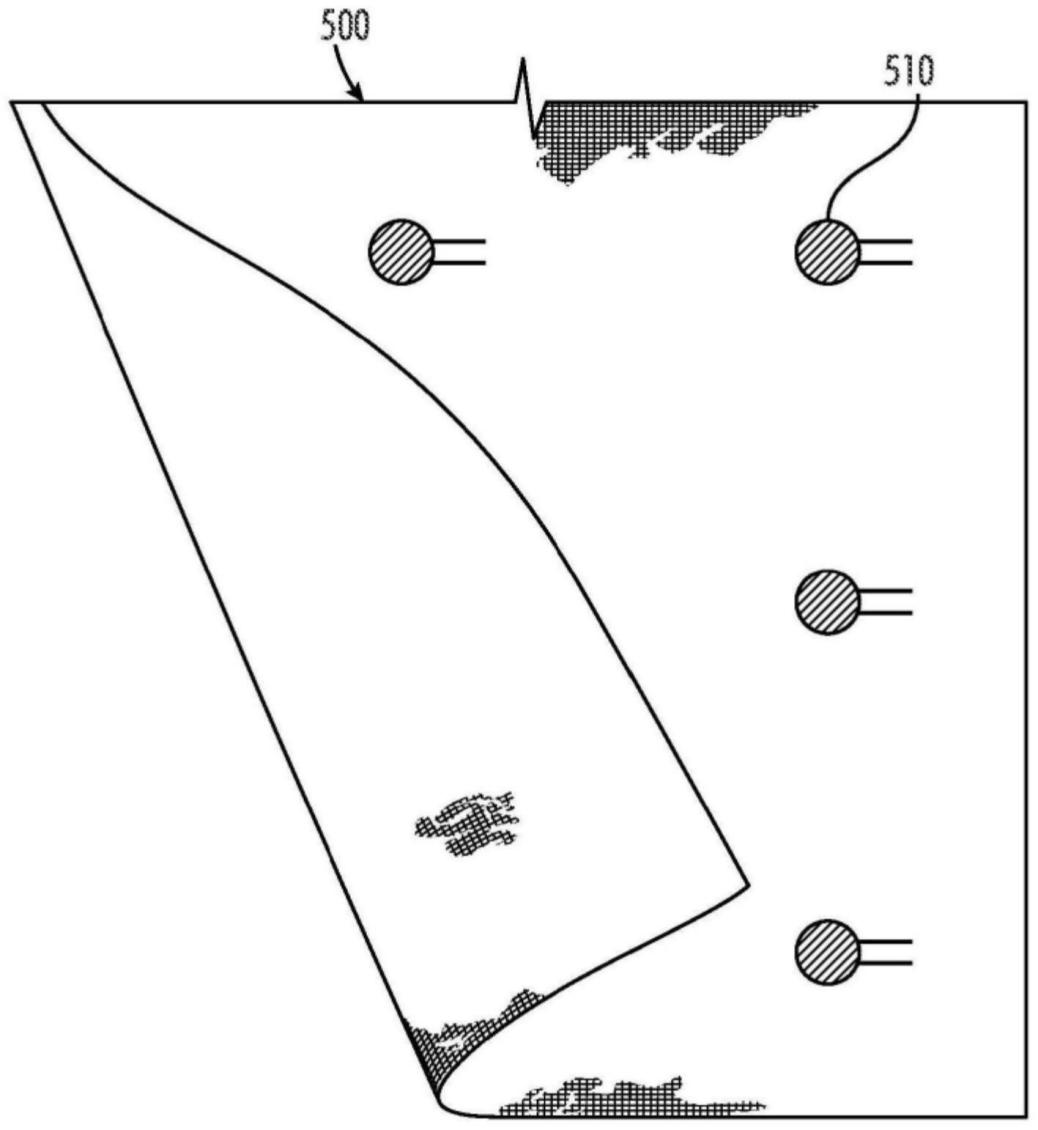

 图2  图3  图4  图5  图6  图7 图1本发明试验装置的整体结构示意图。 图2不锈钢框架的结构示意图。 图3面板的结构示意图。 图4顶盖结构示意图。 图5本发明试验箱组装过程图。 图6本发明试验装置A-A剖面图。 图7传感器平面位置标记装置的结构示意图。 图例说明： 1-试验箱，2-不锈钢框架,3-面板，3-1-外侧挡 板，3-2-格栅固定件，3-3-插销，4-侧板，5-底板，6-顶盖，6-1-顶板，6- 2-顶板支撑架，7-刚性加载板，8-橡胶气囊袋，9-导气管，10-气压泵，11- 自动气压调节阀，12-微型孔隙水压力传感器，13-导线，14-数据采集仪，15-传感器平面位置标记装置。 3 发明专利名称：用于监测基础设施的健康、状况和/或状态 的配有传感器的系统和方法 申请号：202180024046.5 公开号：CN115485534B 授权公告日：2024.02.02 专利权人：坦萨国际公司 本发明公开了一种用于监测基础设施的健康、状况和/或状态的配有 传感器的土工格栅系统和方法。在一些实施方案中，配有传感器的土工格栅 系统包括配有传感器的土工格栅，所述配有传感器的土工格栅还包括容纳一 个或多个传感器的排列的土工格栅。配有传感器的土工格栅系统还包括通信 手段或网络，用于从配有传感器的土工格栅收集关于基础设施的健康、状况 和/或状态的信息和/或数据。此外，还提供了一种使用本公开的用于监测基 础设施的健康、状况和/或状态的配有传感器的土工格栅系统的方法。  图1  图2  图3  图4A  图4B  图5  图6  图7  图8  图9A  图9B  图9C  图9D  图9E  图10  图11  图12  图13A  图13B  图14A  图14B  图15A  图15B  图16A  图16B  图17A  图17B  图18A  图18B  图19  图20  图21A  图21B  图22A  图22B  图23  图24 图1是用于监测基础设施的健康、状况和/或状态的配有传感器的土工格栅系 统的实施例的方框图； 图2说明了用于监测基础设施的健康、状况和/或状态的配有传感器的土工格 栅基础设施的实施例； 图3说明了配置到土工格栅上传感器的传感器舱的实施例； 图4A说明了配置在土工格栅上的传感器舱的实施例，显示其内部组件； 图4B说明了配置在土工格栅上的传感器舱的实施例； 图5说明了嵌入有传感器的土工织物的实施例； 图6说明了传感器舱内部组件的实施例；

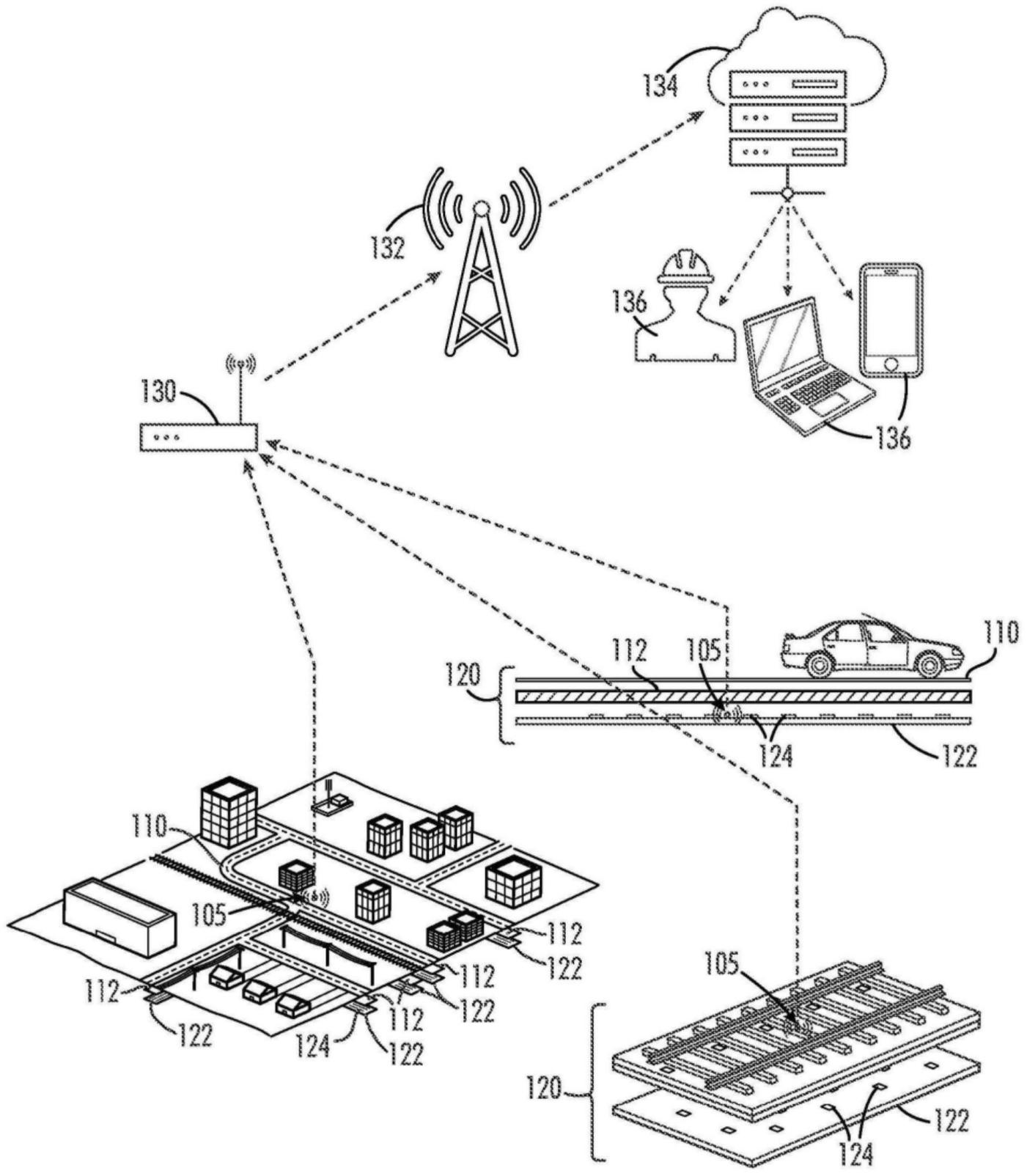

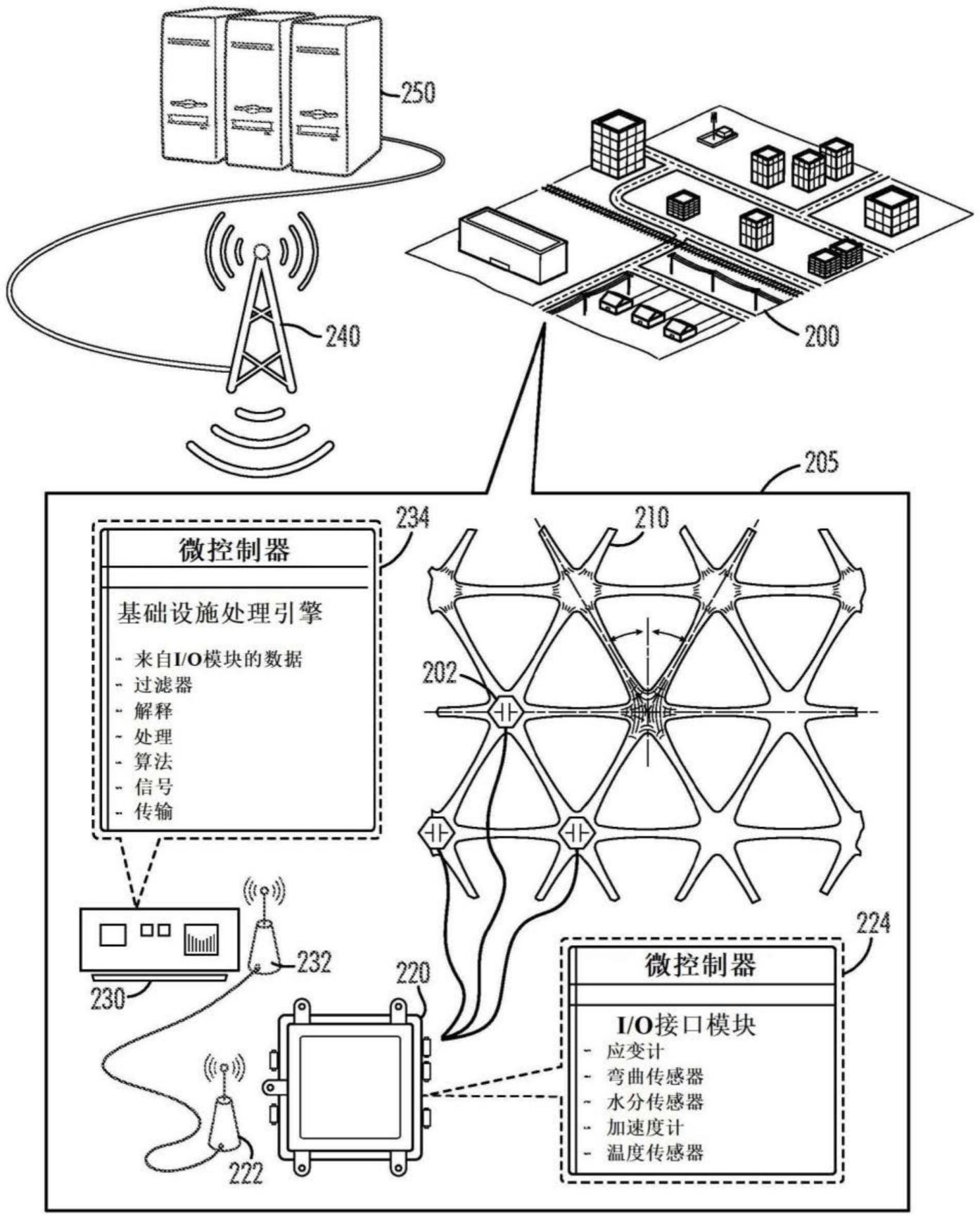

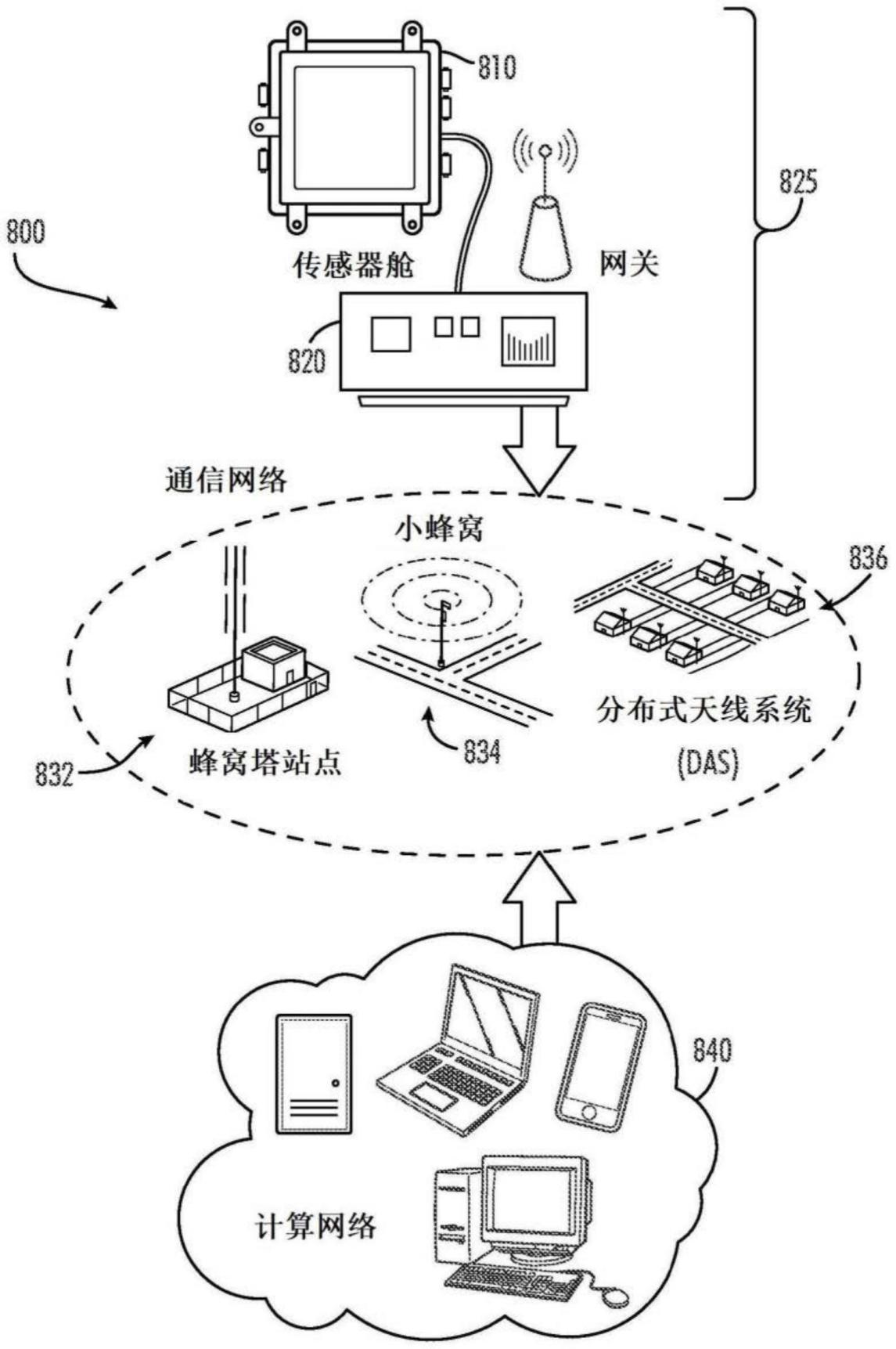

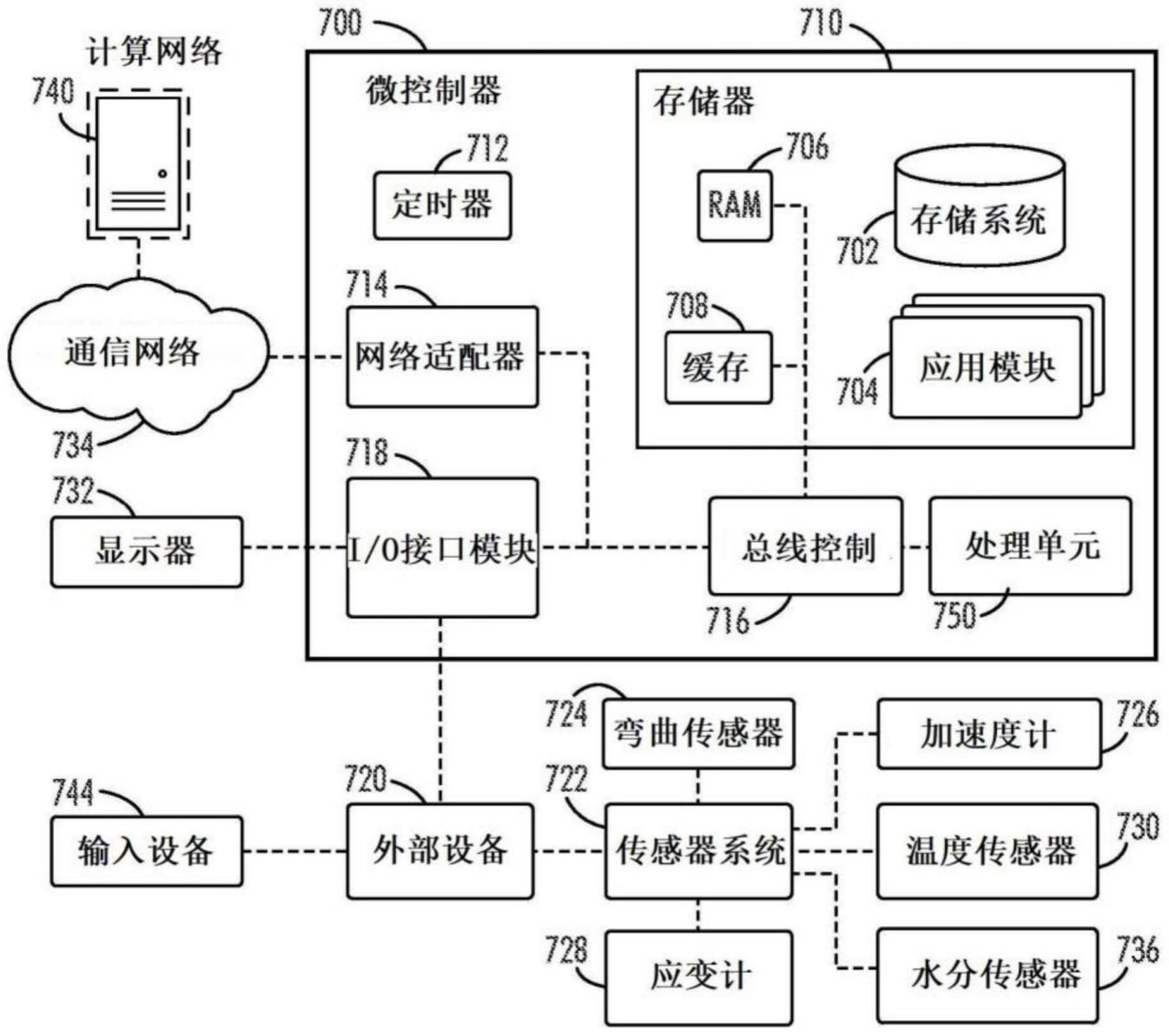

图7是配置在配有传感器的土工格栅上的微控制器的实施例的组件图； 图8是配有传感器的土工格栅的物联网基础设施的图示；

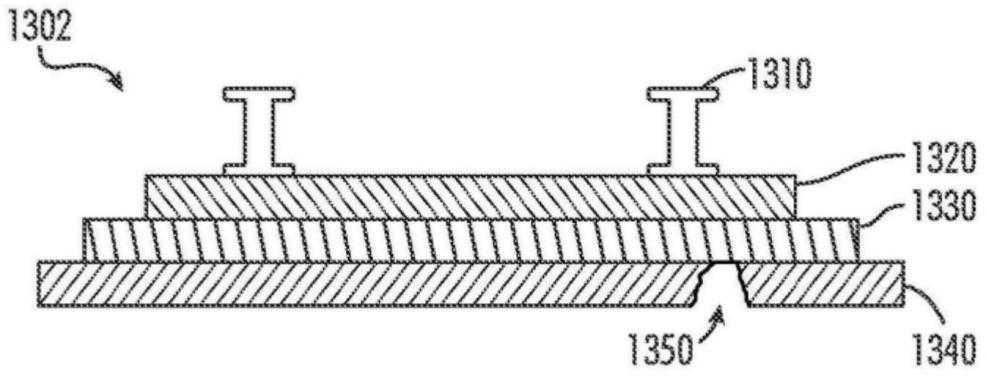

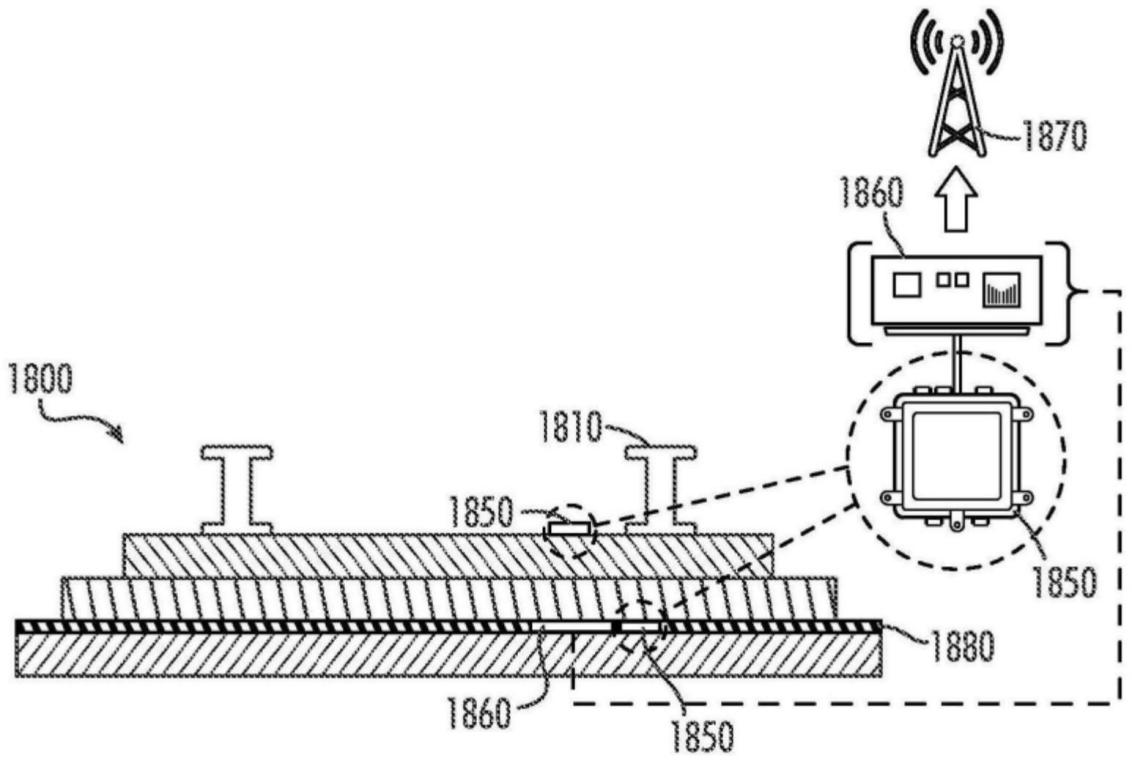

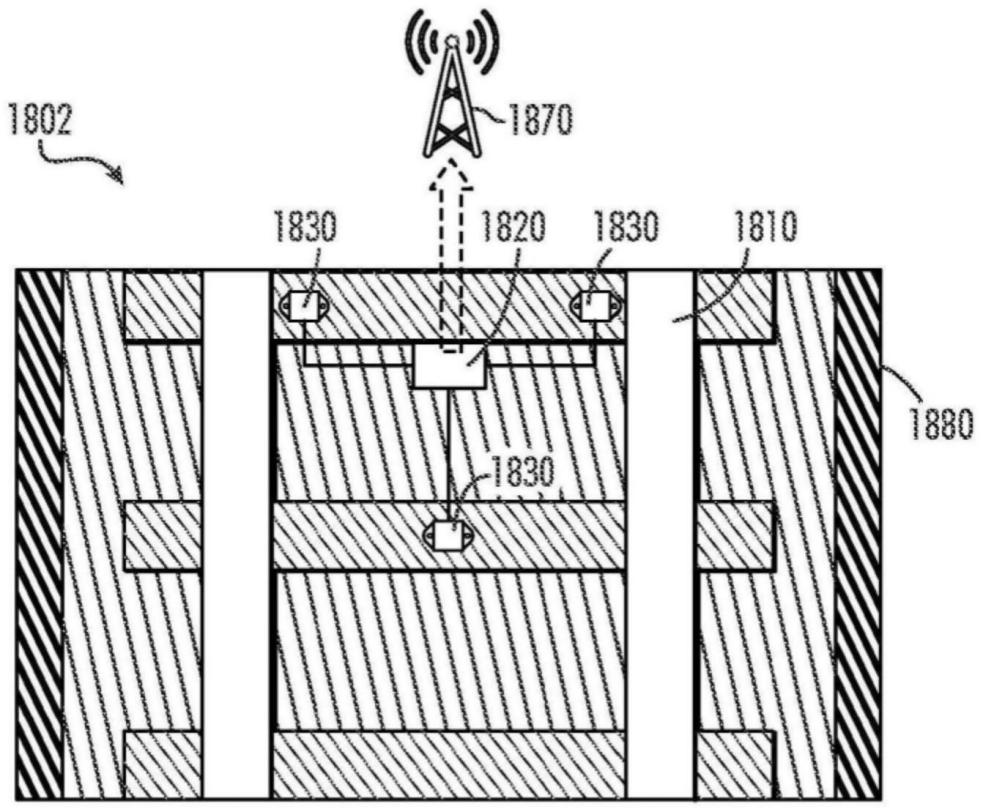

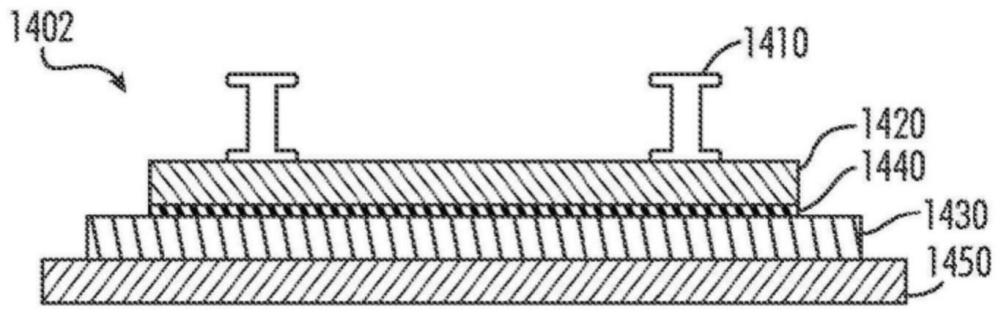

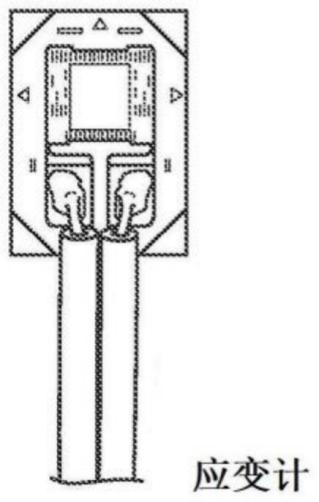

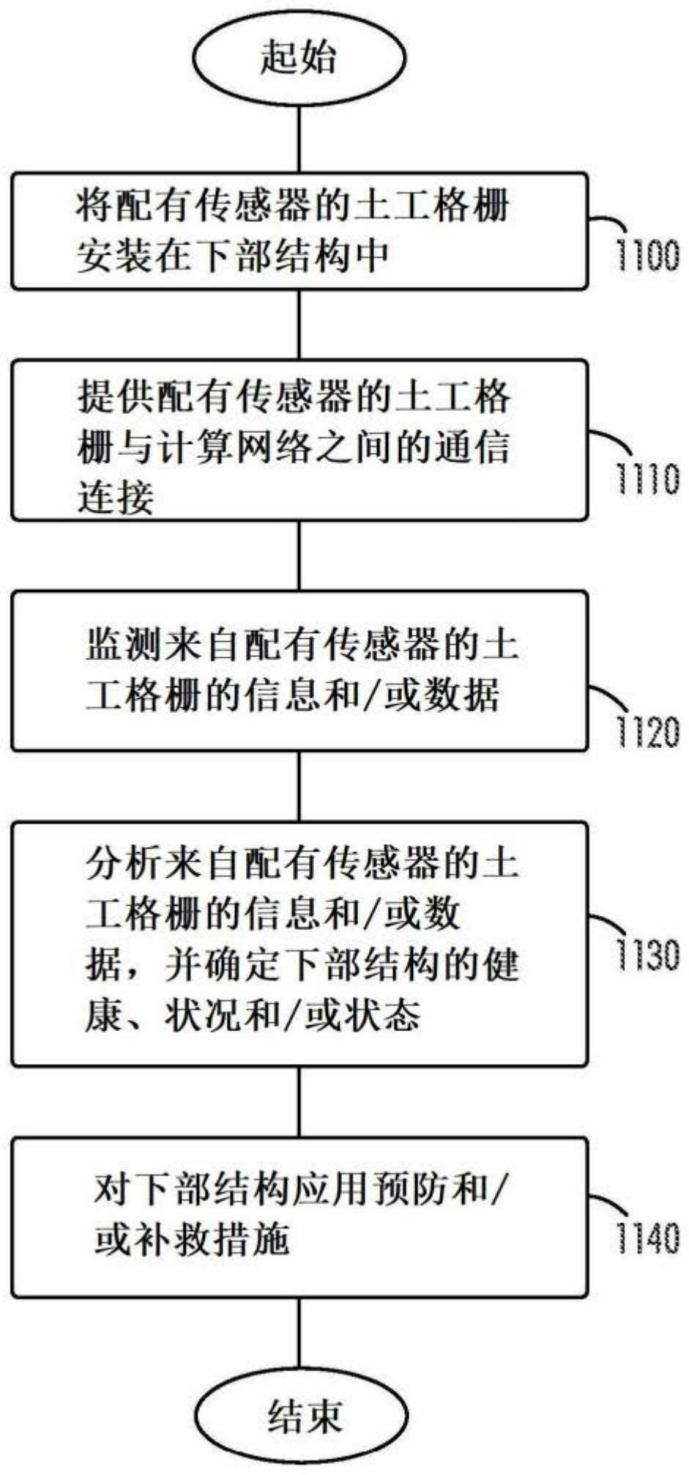

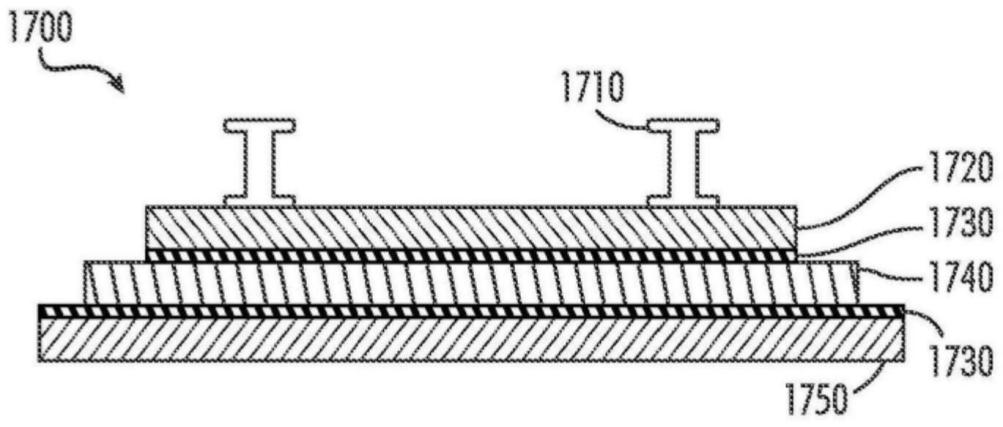

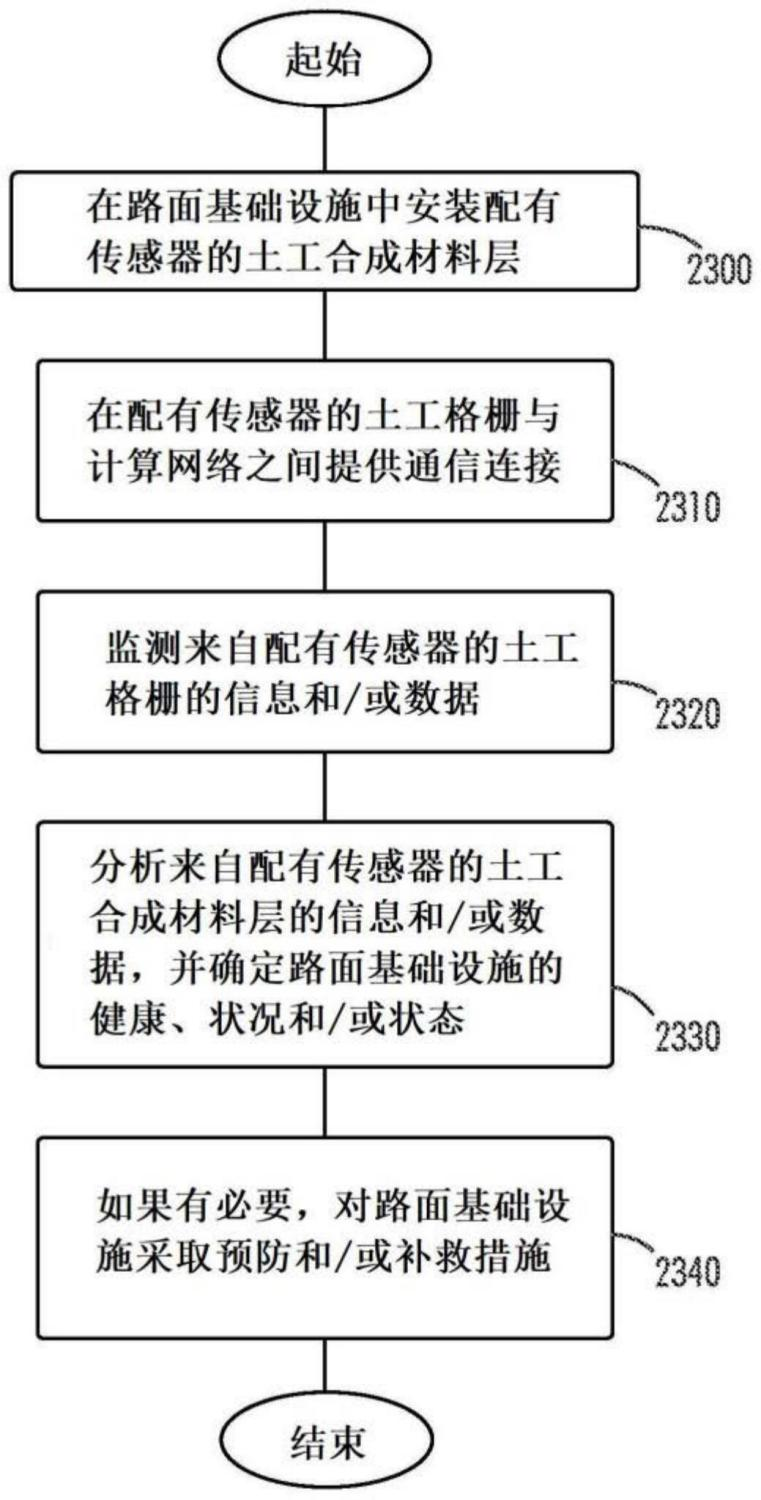

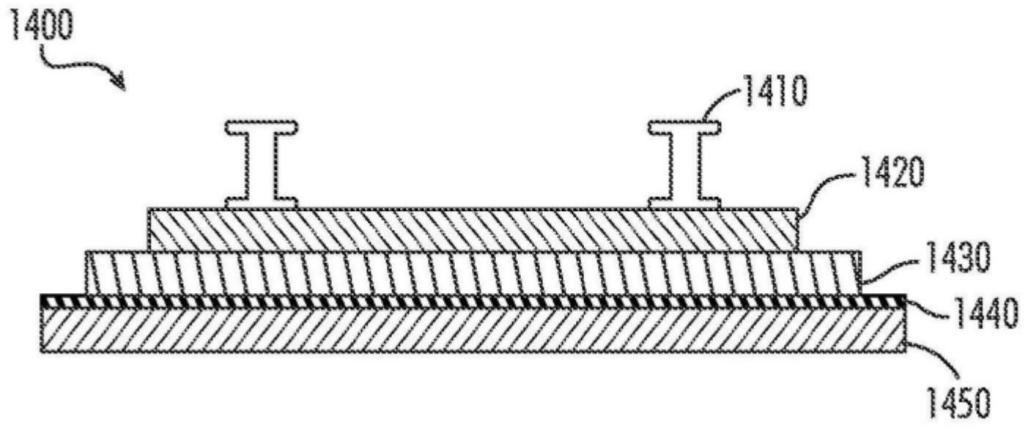

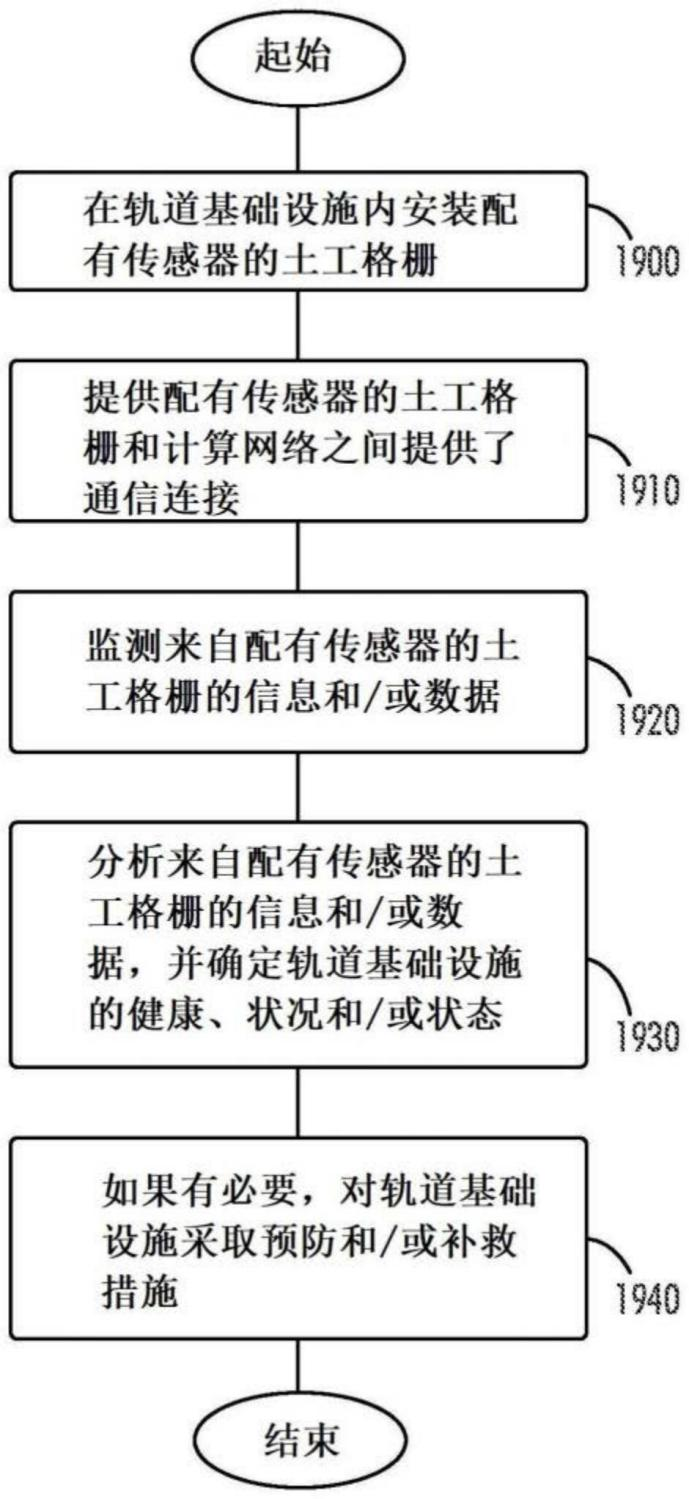

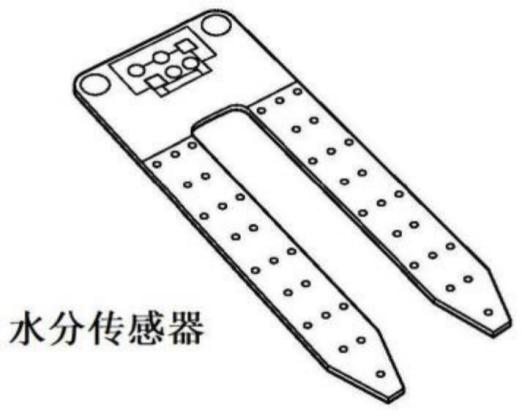

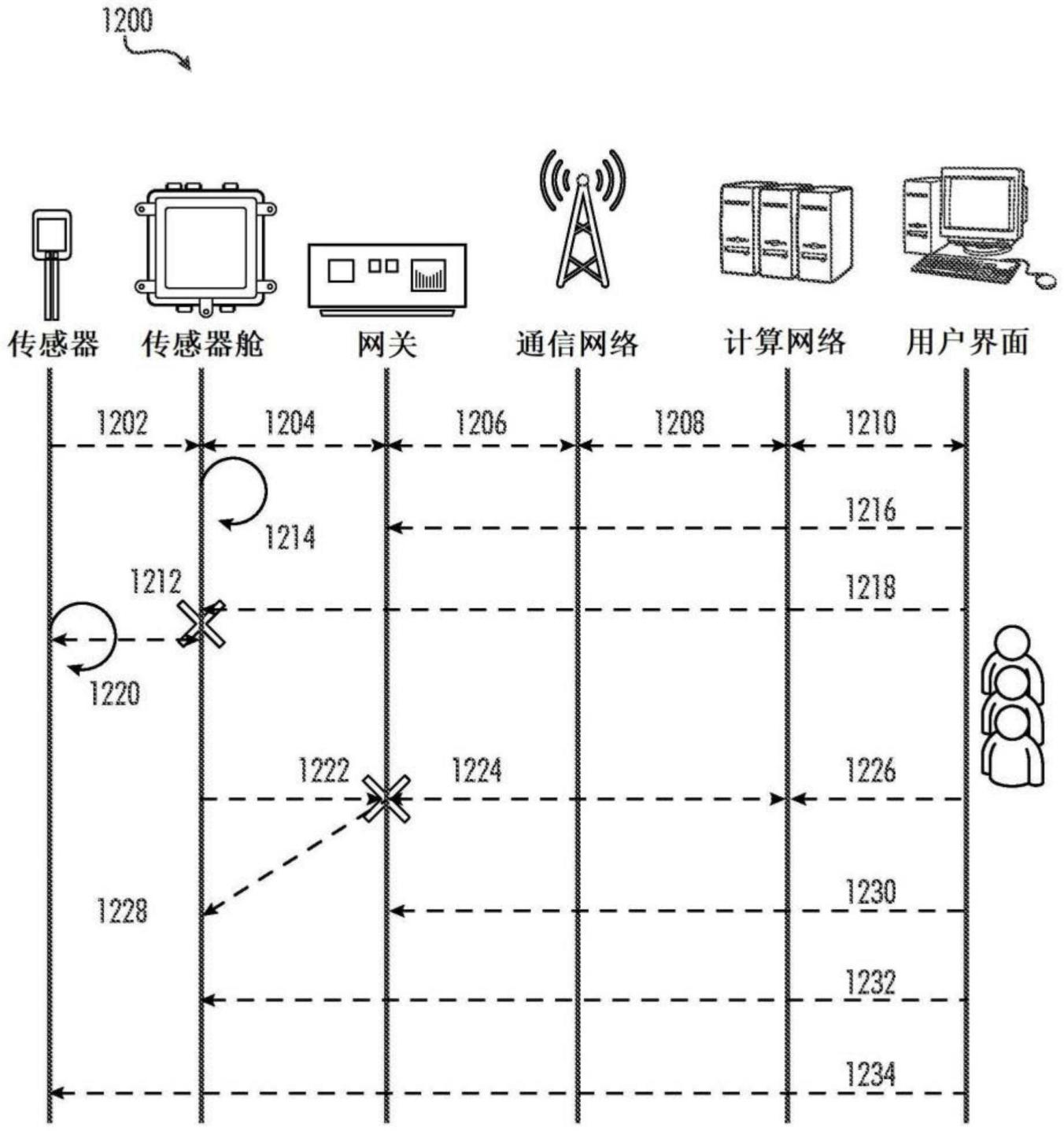

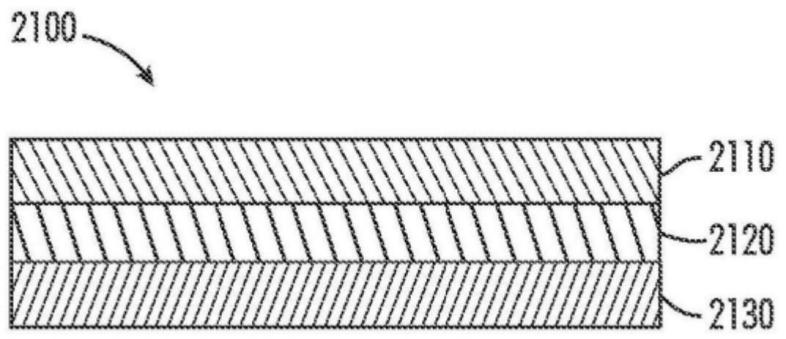

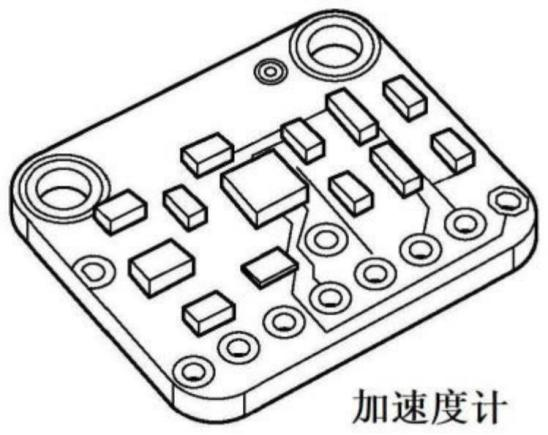

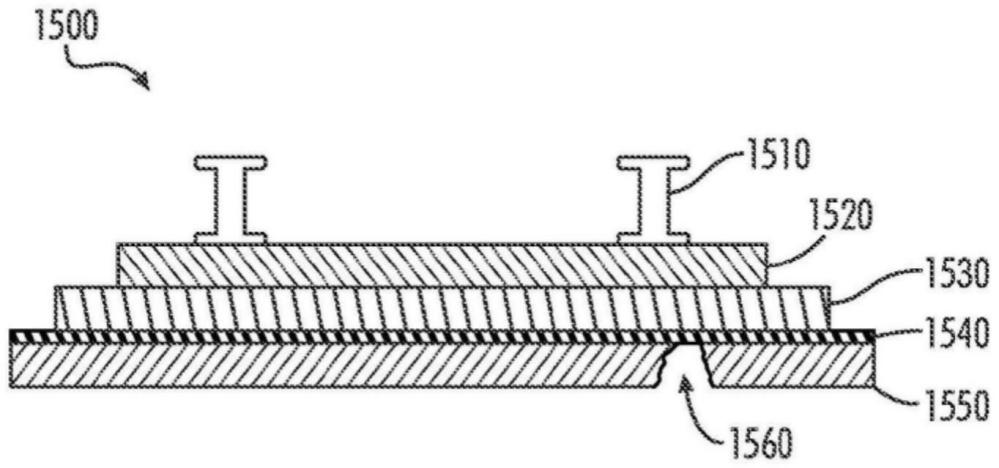

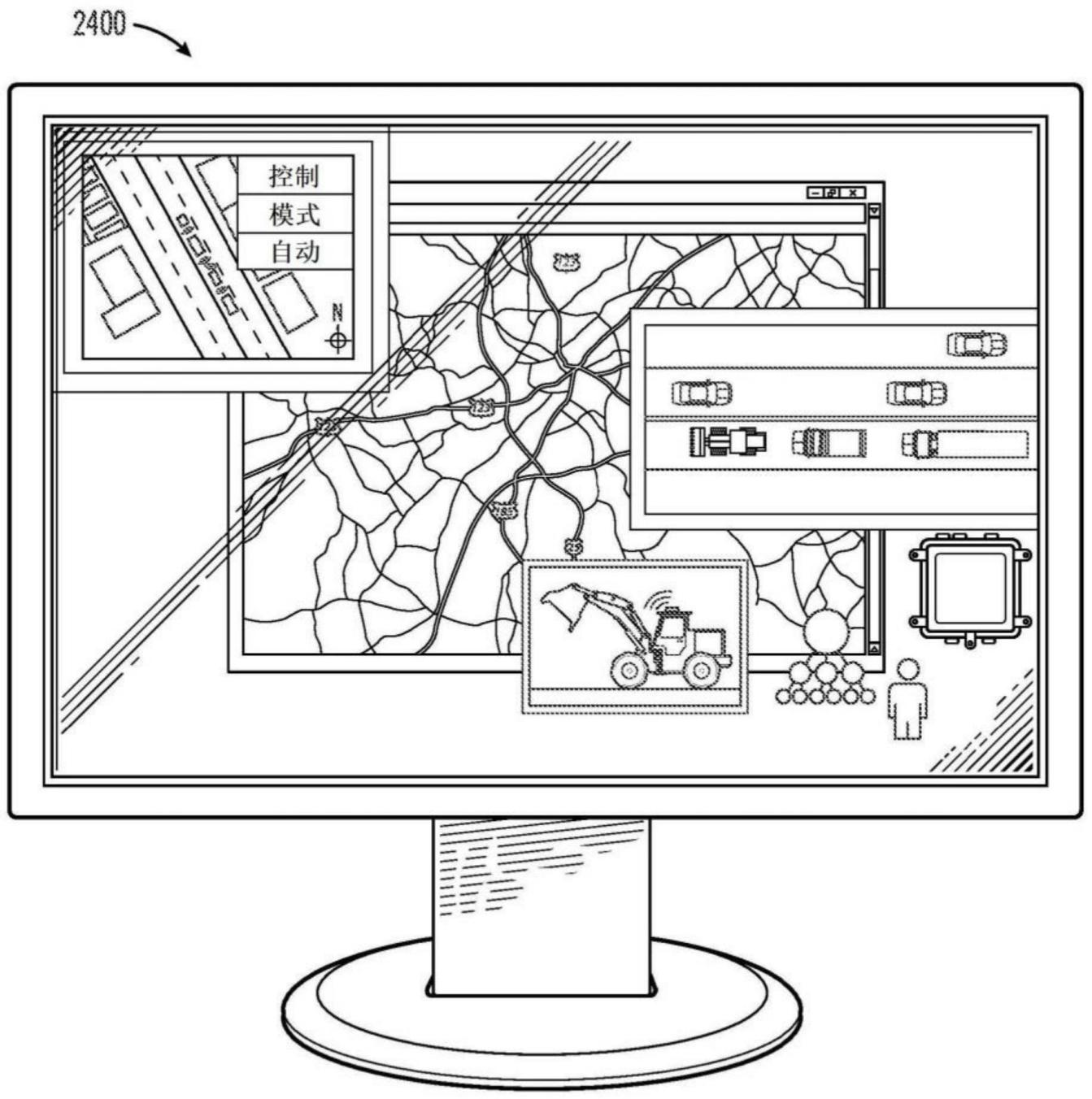

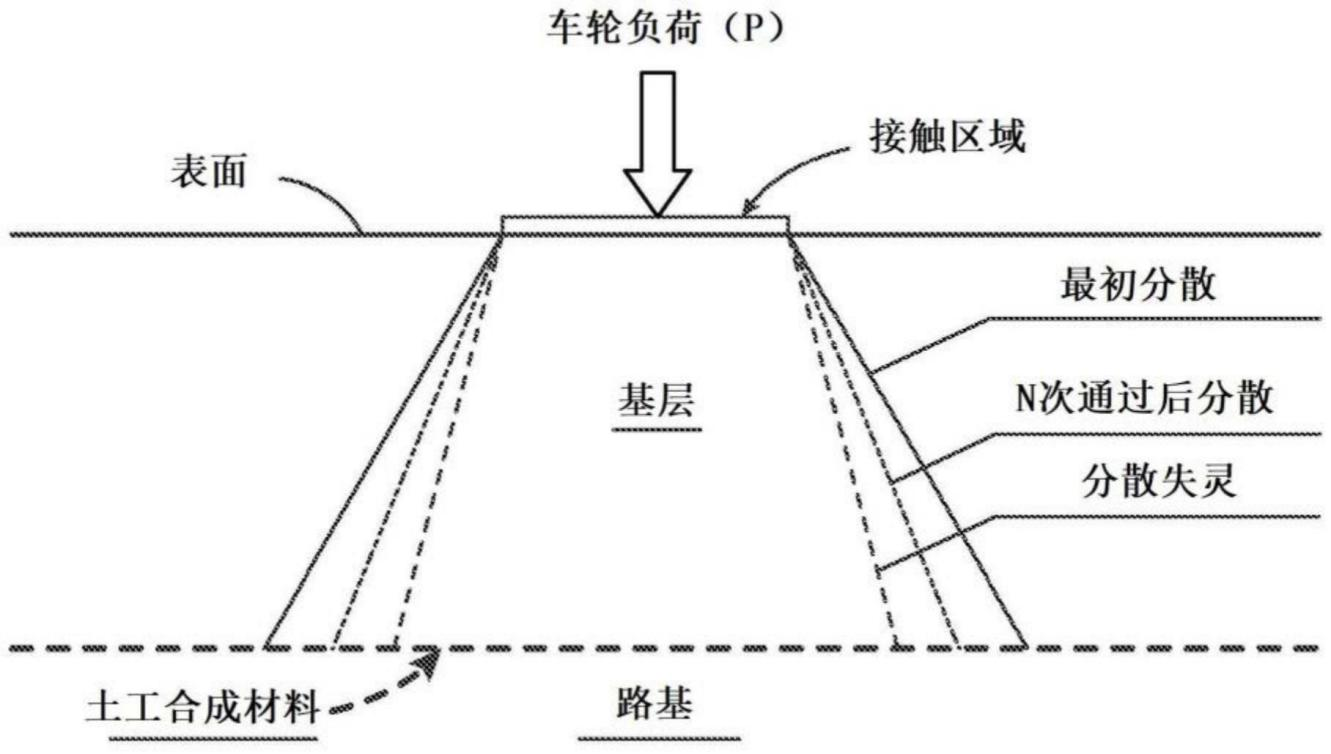

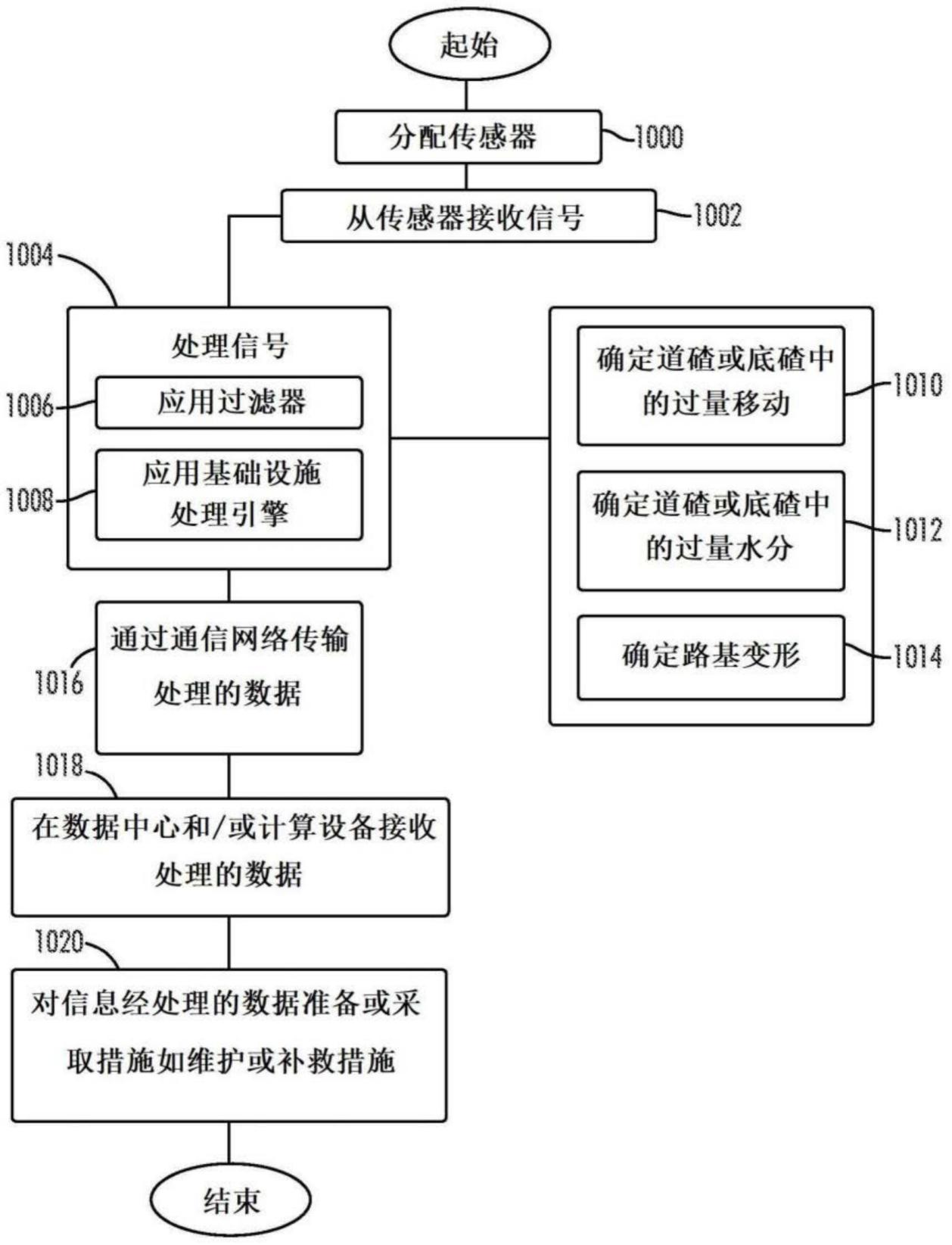

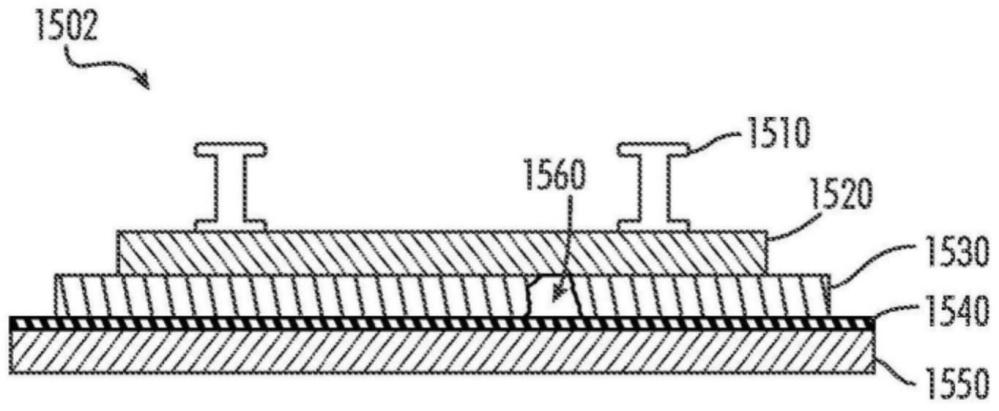

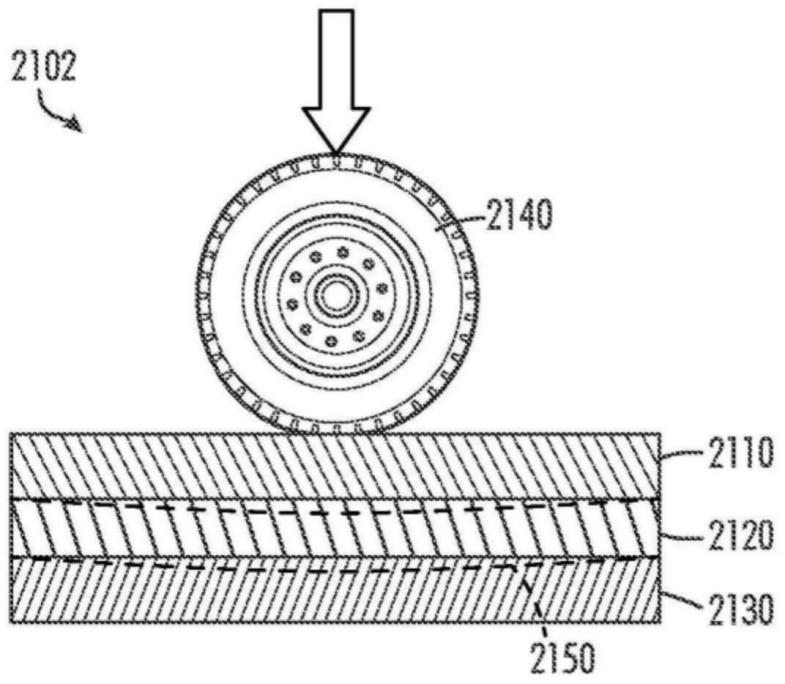

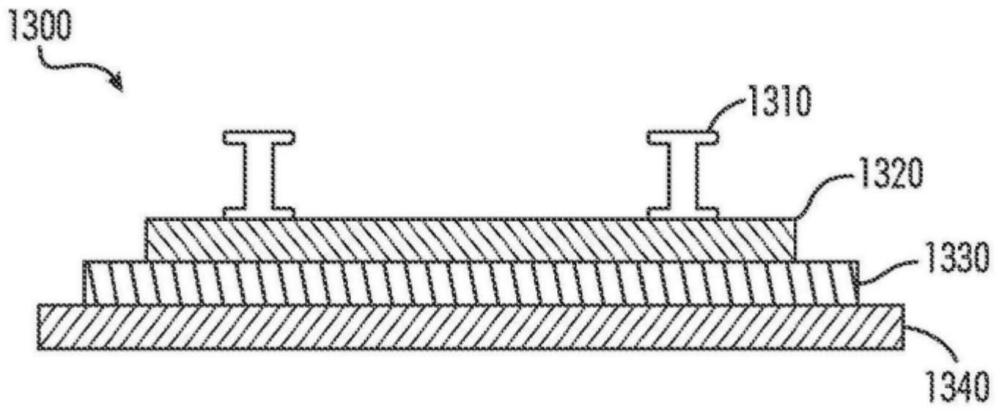

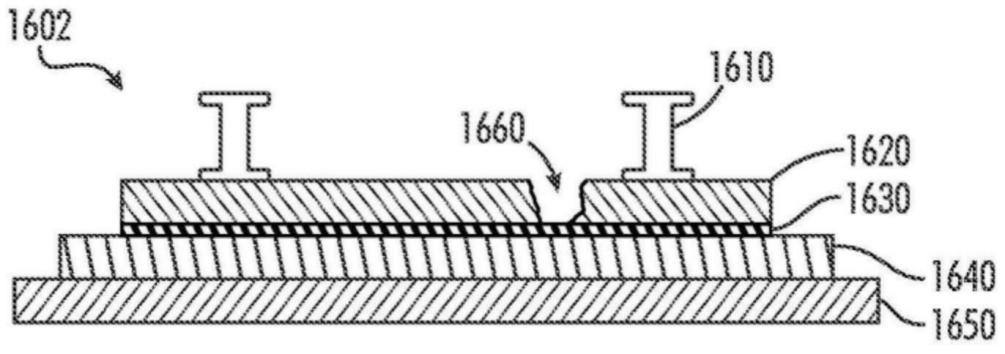

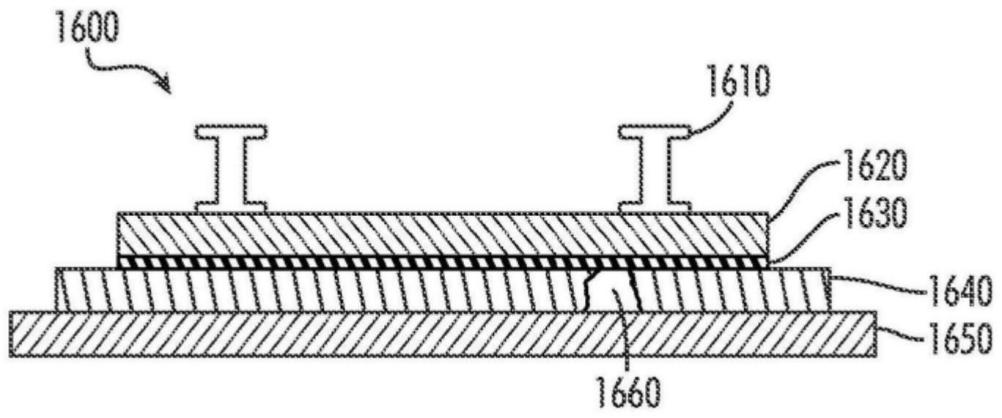

图9A是弯曲计的实施例的图示； 图9B是加速度计的实施例的图示； 图9C是温度传感器的实施例的图示； 图9D是水分传感器的实施例的图示； 图9E是应变计的实施例的图示； 图10是用于监测基础设施状况和/或健康的方法的实施例的流程图； 图11是用于监测基础设施状况和/或健康的方法的实施例的流程图； 图12是用于监测基础设施状况和/或健康的方法的实施例的顺序图； 图13A是轨道基础设施的实施例的图示； 图13B是轨道基础设施状况和/或健康发生变化的轨道基础设施的实施例的图 示； 图14A是轨道基础设施的实施例的图示，其中在路基之上安装了配有传感器的 土工格栅； 图14B是轨道基础设施的实施例的图示，其中在底碴之上安装有配有传感器的 土工格栅； 图15A是轨道基础设施的实施例的图示，其安装了配有传感器的土工格栅，以 及在路基具有轨道基础设施的状况和/或健康的变化； 图15B是轨道基础设施的实施例的图示，其安装了配有传感器的土工格栅，以 及在底碴具有轨道基础设施的状况和/或健康的变化； 图16A是轨道基础设施的实施例的图示，其安装了配有传感器的土工格栅，以 及在底碴具有轨道基础设施的状况和/或健康的变化； 图16B是轨道基础设施的实施例的图示，其安装了配有传感器的土工格栅，以 及在道碴具有轨道基础设施的状况和/或健康的变化； 图17A是轨道基础设施的实施例的图示，其在轨道基础设施的多个层安装了配 有传感器的土工格栅； 图17B是轨道基础设施的实施例的图示，其具有轨枕上的传感器，传感器舱和 网关； 图18A是轨道基础设施的实施例的另一种配置的图示，其具有轨枕上的传感 器，传感器舱和网关； 图18B是轨道基础设施上配有传感器的土工格栅上的传感器配置的俯视图的图示； 图19是用于监测轨道基础设施的状况和/或健康的方法的实施例的流程图； 图20是路面基础设施上的受力的实施例的图示； 图21A是路面基础设施的实施例的图示； 图21B是路面基础设施状况和/或健康变化的实施例的图示； 图22A是配有传感器的路面基础设施的实施例的图示； 图22B是配有传感器的路面基础设施经历了系统状况和/或健康的变化的实施 例的图示； 图23是用于监测路面基础设施的状况和/或健康的方法的实施例的流程图； 图24是来自计算网络的用户界面的实施例，显示了配有传感器的基础设施的系统。 实用新型
1 实用新型名称：一种单向经编涤纶土工格栅
申请号：202321259451.8 公开号：CN220538605U 授权公告日：2024.02.27 专利权人：肥城联谊工程塑料有限公司 本实用新型属于土木工程装置技术领域，具体涉及一种单向经 编涤纶土工格栅。所述土工格栅包括两条以上的经向格栅条和两条以上的纬 向格栅条，经向格栅条的长度大于纬向格栅条的长度；经向格栅条和纬向格 栅条相交，相交的夹角为30°~90°,并对经向格栅条和纬向格栅条的交叉 点进行固定；两条以上的经向格栅条平行分布，两条以上的纬向格栅条平行 或相交分布；经向格栅条由110根涤纶纤维组成；纬向格栅条由110根涤纶纤 维组成。所述土工格栅强度高、幅宽大、节点数目少；并且对经向格栅条与 纬向格栅条交叉点采用2次加固方式，提高交叉点的牢固性，使节点不易滑动，增强节点强度。
图1
 图2  图3
图1为实施例1所述一种单向经编涤纶土工格栅示意图；

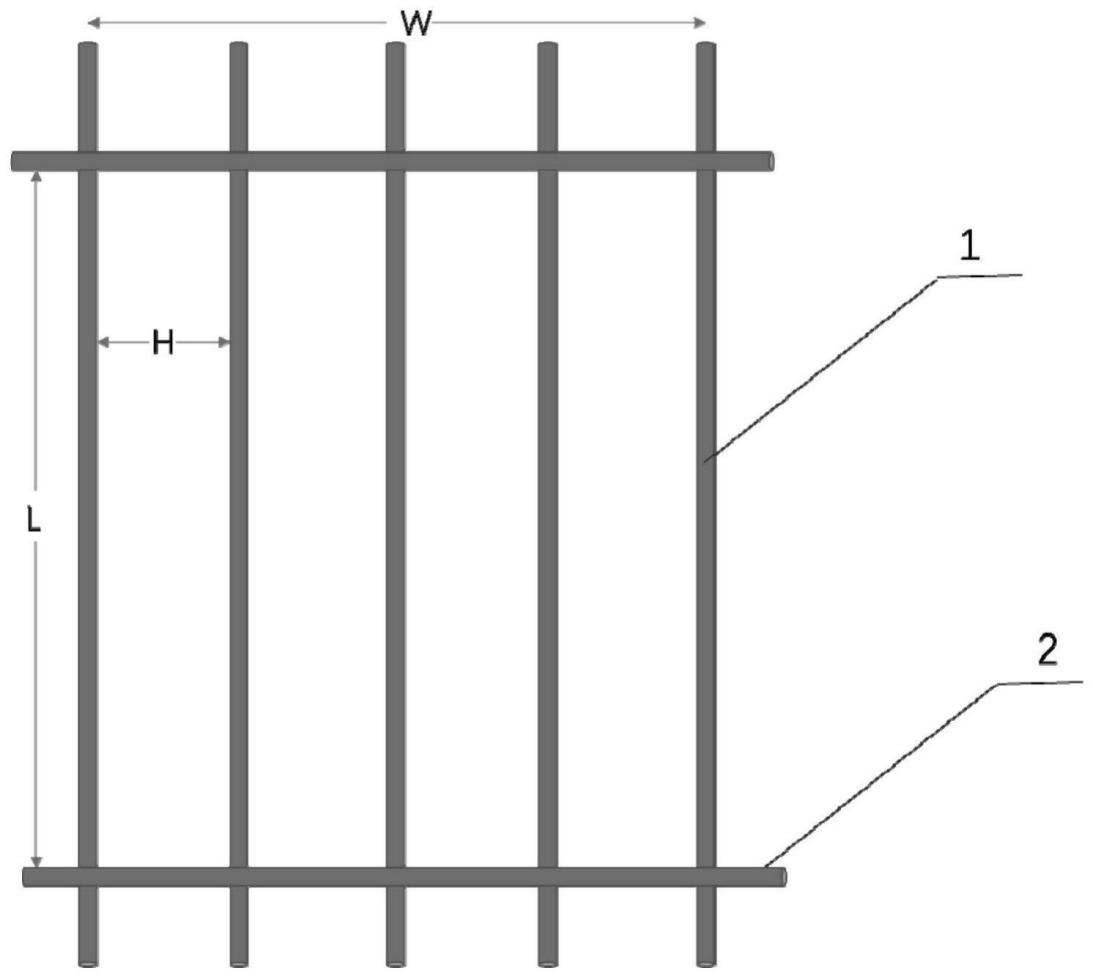

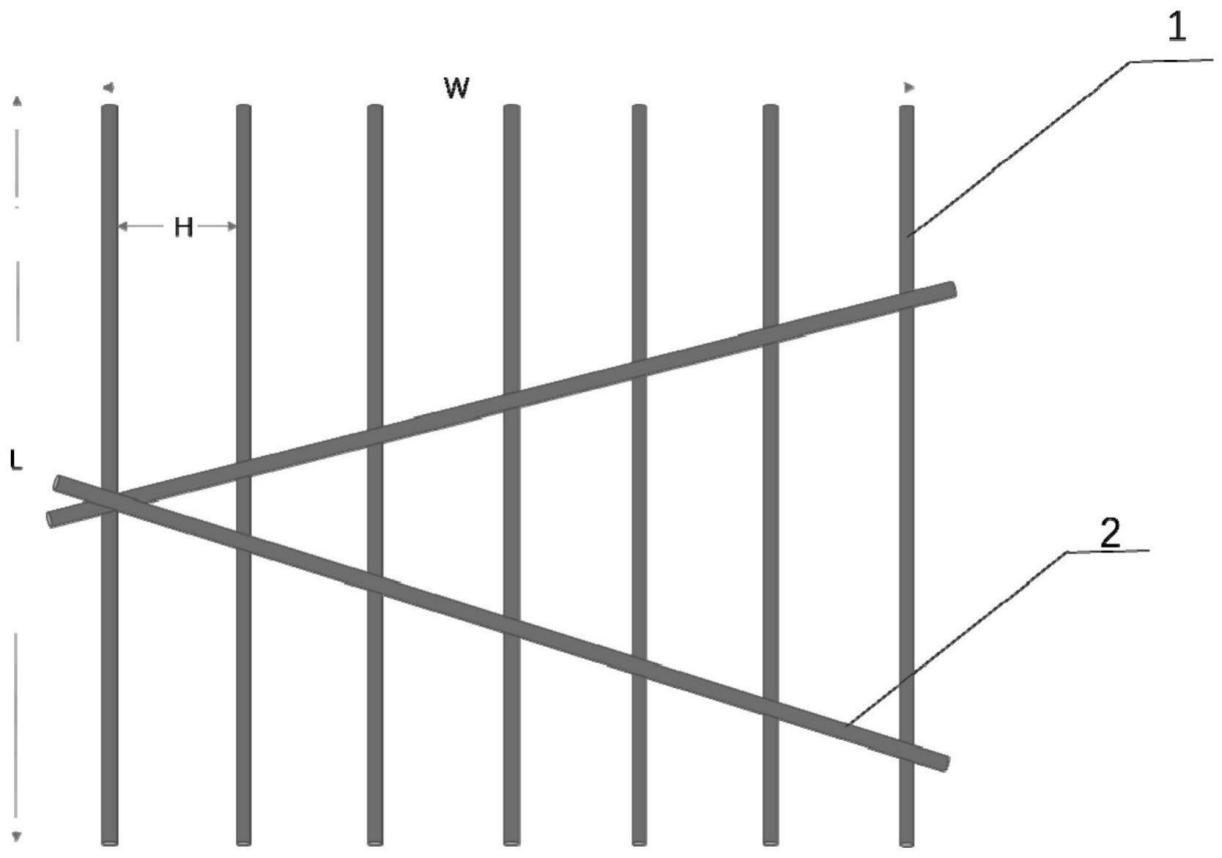

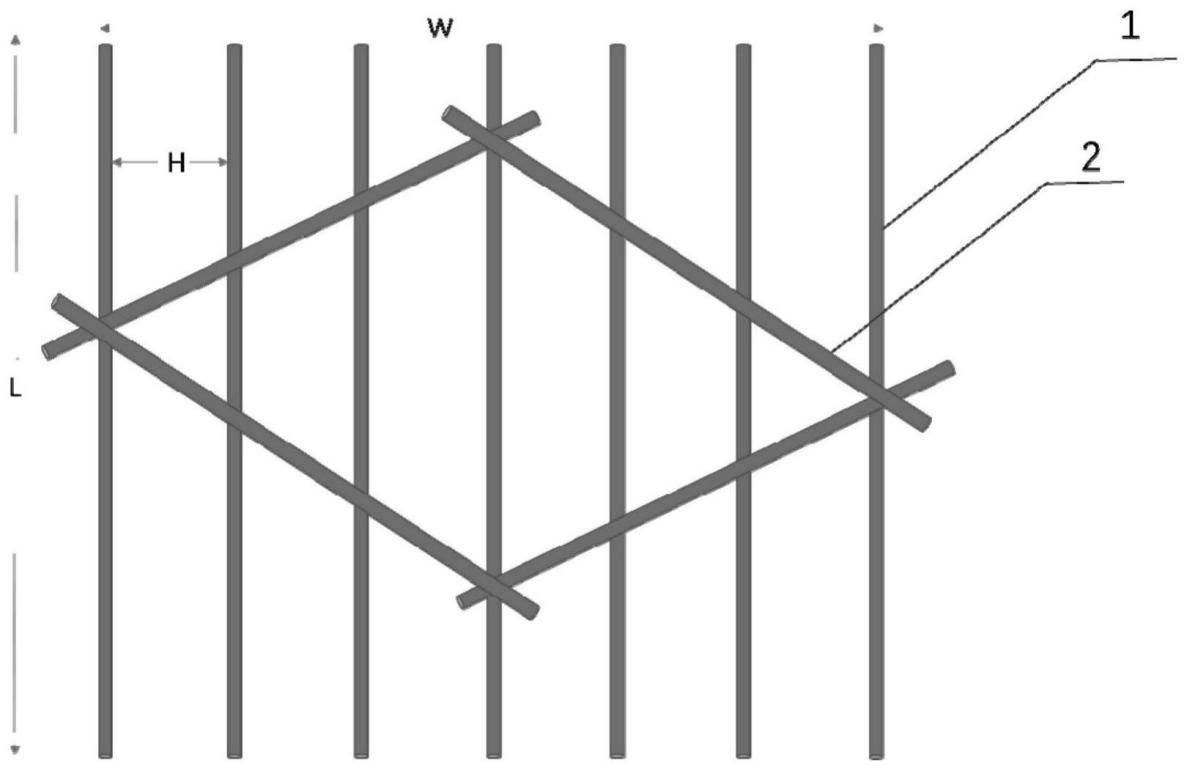

图2为实施例2所述一种单向经编涤纶土工格栅示意图； 图3为实施例3所述一种单向经编涤纶土工格栅示意图； 图例说明： 1-经向格栅条，2-纬向格栅条，W为所述土工格栅的宽度，L为所述土 工格栅的长度，H相邻两条经向格栅条之间的间距。 2 实用新型名称：一种耐酸碱的高强土工格栅条带及耐酸碱 的高强土工格栅 申请号：202322364686.X 公开号：CN220535155U 授权公告日：2024.02.27 专利权人：泸州胜扬新材料有限公司 本实用新型公开了一种耐酸碱的高强土工格栅条带及耐酸碱的高强土工格栅，其中耐酸碱的高强土工格栅条带包括聚乙烯包裹层和聚对苯二甲酸乙二醇酯芯带，该聚乙烯包裹层包裹于聚对苯二甲酸乙二醇酯芯带外部。本实用新型采用聚乙烯包裹层包裹聚对苯二甲酸乙二醇酯芯带制成的耐 酸碱的高强土工格栅条带，使高强土工格栅条带具有较高的强度和适宜的伸长率，刚柔适中，而且高强土工格栅条带耐酸碱，抗老化能力，整体刚度高抗变形能力强。
图1

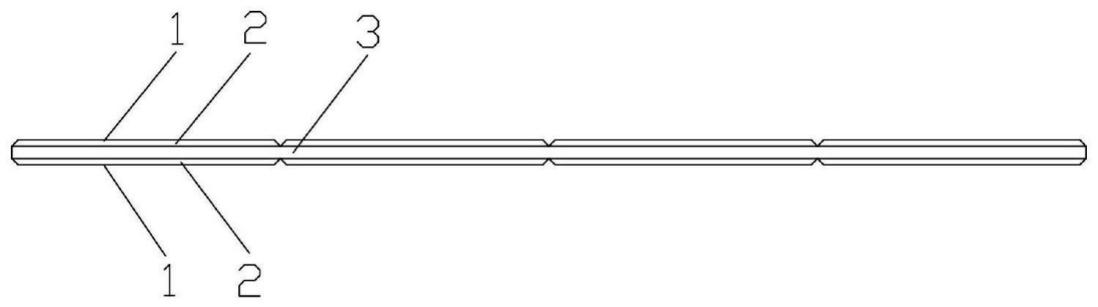

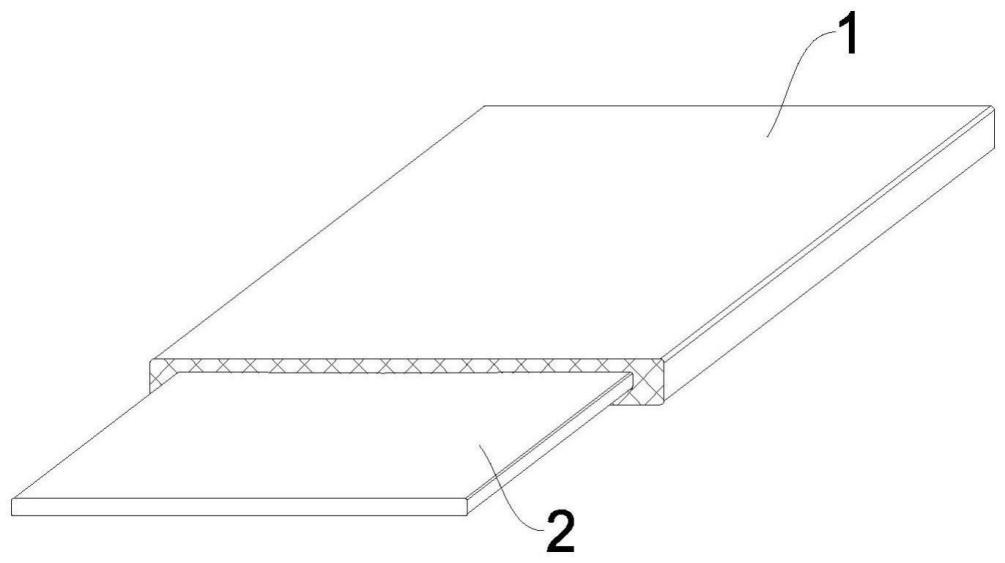

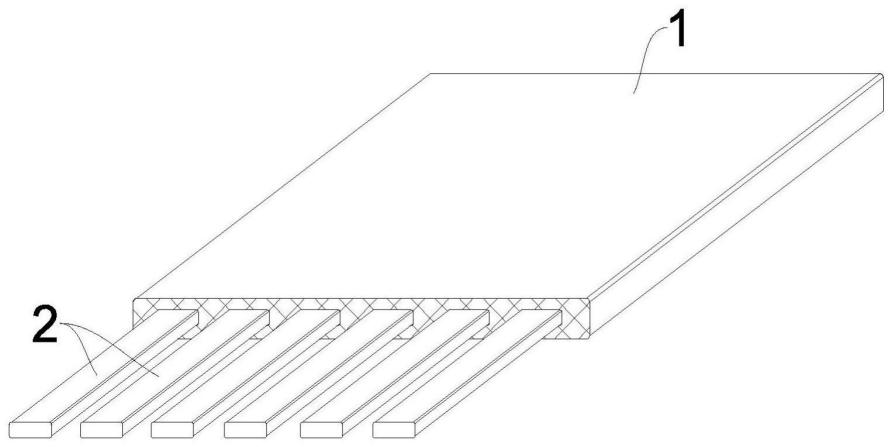

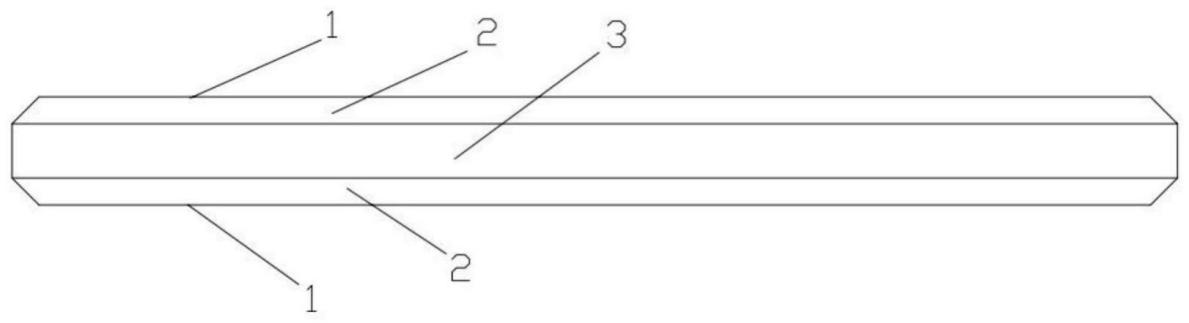

 图2  图3 图1为本实用新型中耐酸碱的高强土工格栅示意图； 图2为本实用新型中聚乙烯包裹层包裹一根聚对苯二甲酸乙二醇酯芯带的高强 土工格栅条带示意图； 图3为为本实用新型中聚乙烯包裹层包裹多根聚对苯二甲酸乙二醇酯芯带的高 强土工格栅条带示意图。 图例说明： 1-聚乙烯包裹层，2-聚对苯二甲酸乙二醇酯芯带。 3 实用新型名称： 一种新型多层复合土工格栅 申请号：202320720995.3 公开号：CN220468813U 授权公告日：2024.02.09 专利权人：长安大学 陕西铁路工程职业技术学院 本实用新型公开一种新型多层复合土工格栅，属于土工合成材 料加筋技术领域，其包括土工格栅，所述土工格栅的外侧固定连接有加固材料覆盖物，所述加固材料覆盖物的外表面固定连接有加固材料，所述土工格栅的顶端开设有若干组格栅孔，所述格栅孔的内部填充有土体颗粒；本实用新型利用土工格栅来应用于公路、铁路、桥台、引道、码头、护岸、水坝、渣场等的软土地基加固、挡墙和路面抗裂工程施工，同时利用设置的加固材 料覆盖物来对土工格栅的进一步加强，同时利用加固材料进一步的增加加固 材料覆盖物的强度，尽可能地增加土工格栅的强度，并通过土体颗粒来对格 栅孔的填充。
图1

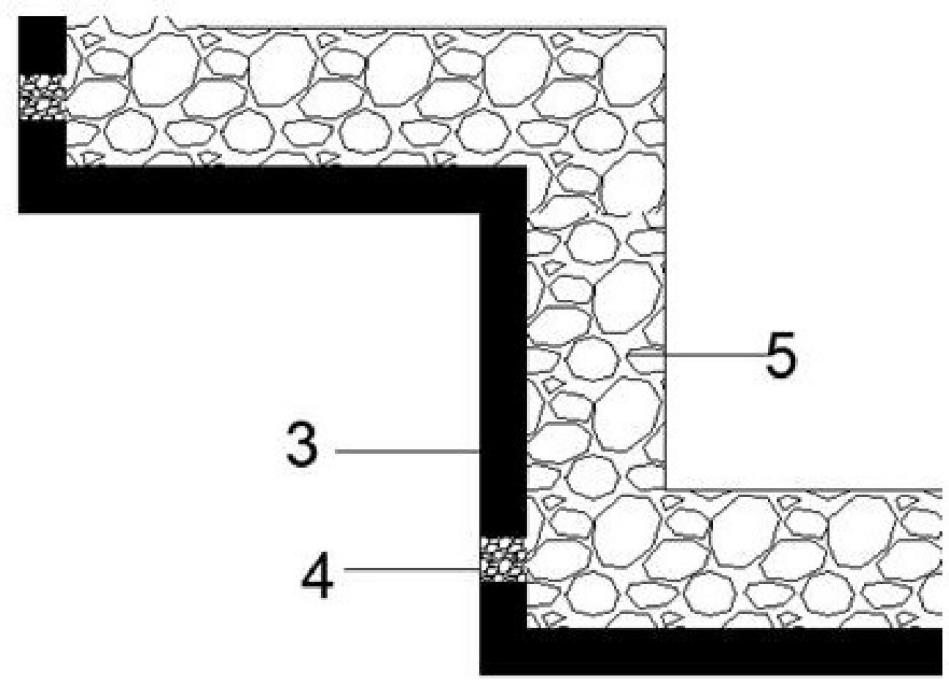

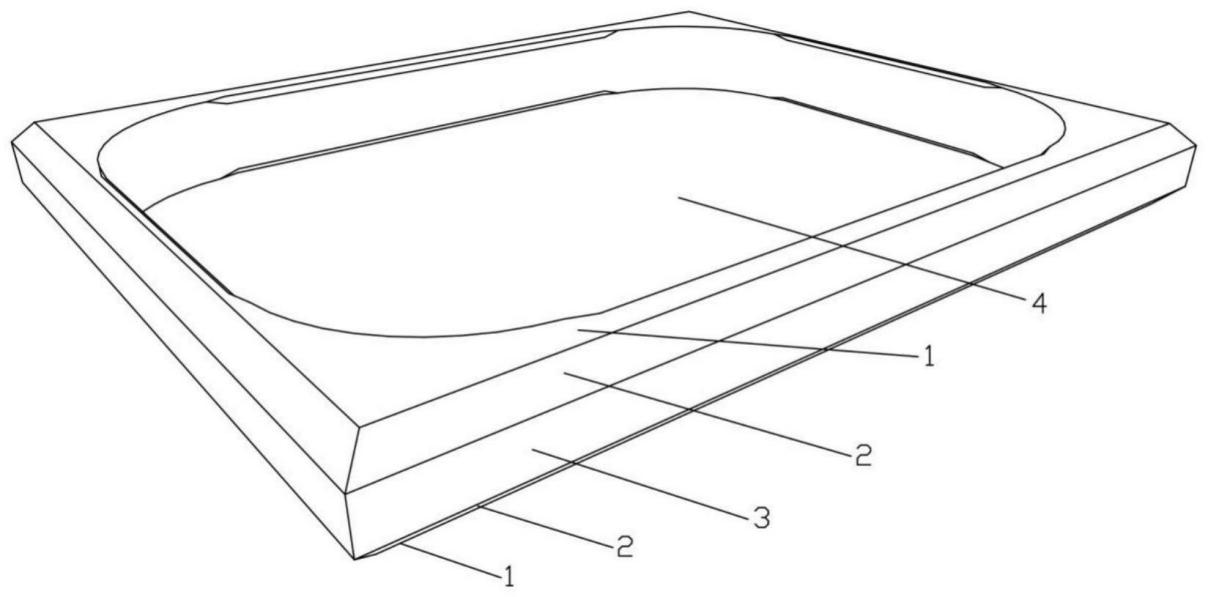

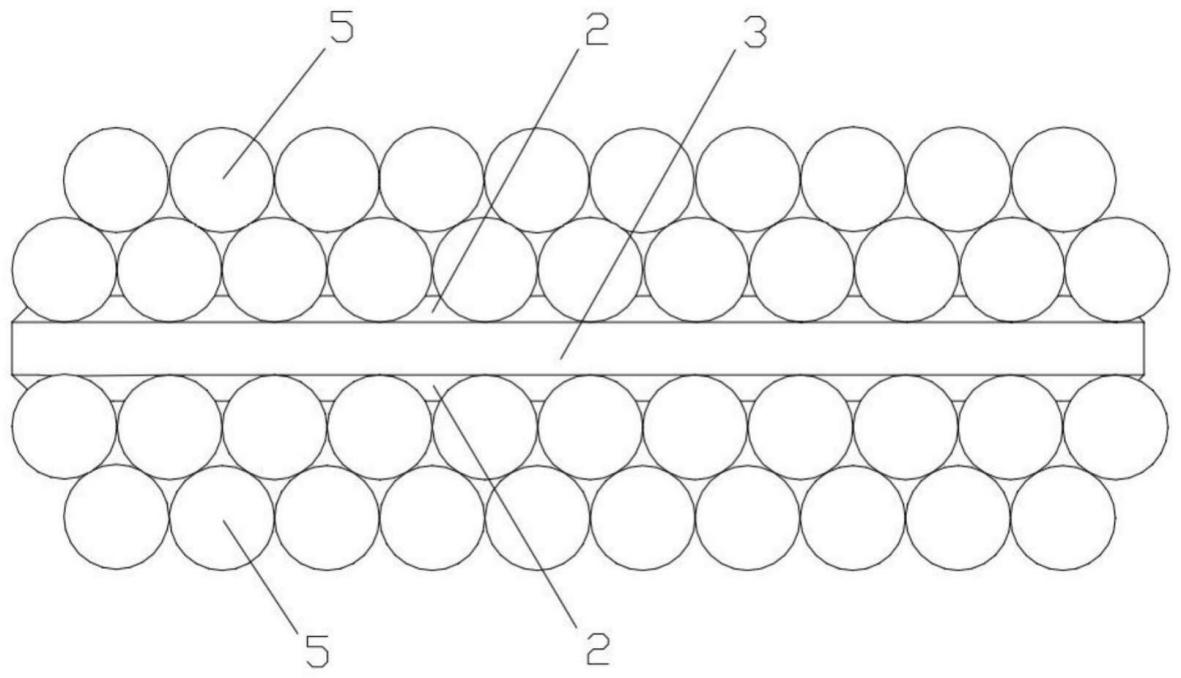

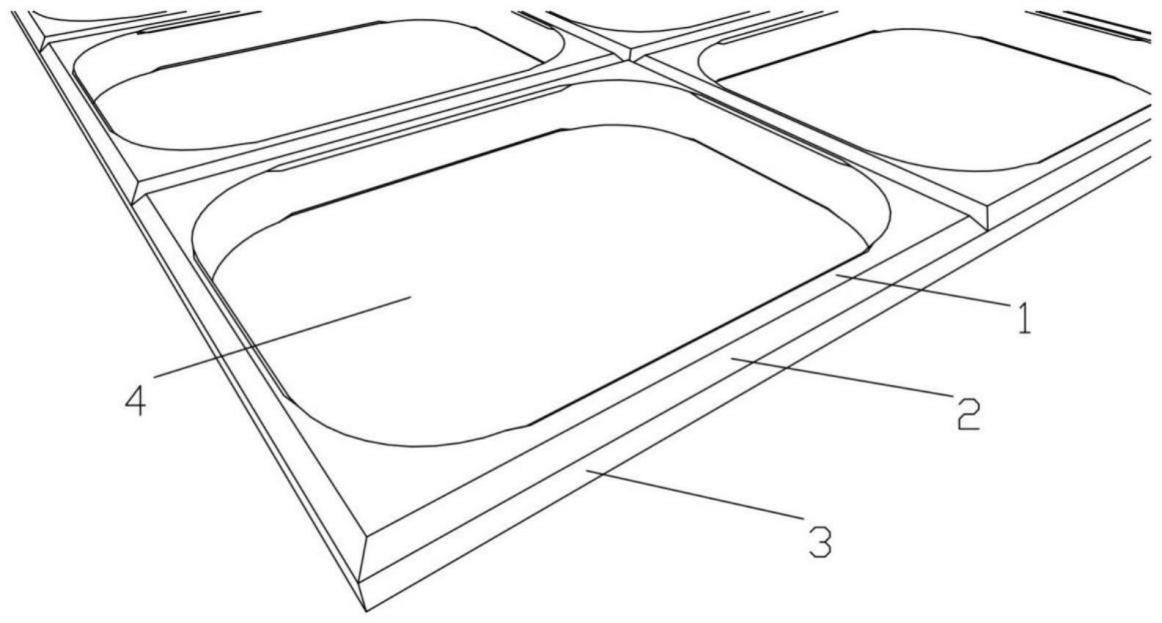

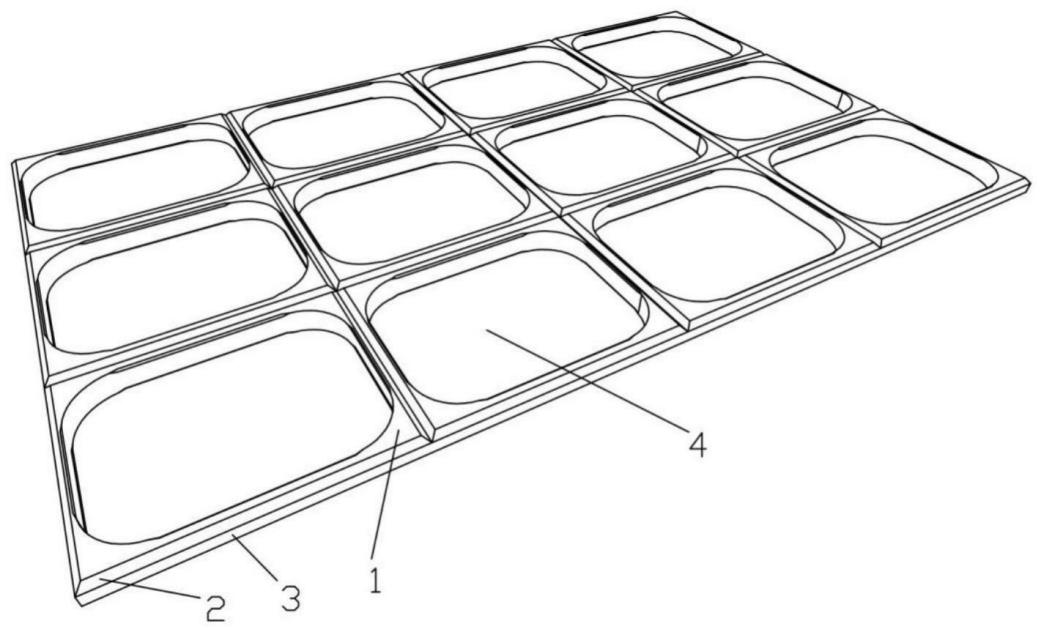

 图2  图3  图4  图5  图6 图1为本实用新型的俯视结构示意图； 图2为本实用新型的正视图； 图3为本实用新型的局部放大俯视结构示意图； 图4为本实用新型的单个格栅孔放大结构示意图； 图5为本实用新型的单个格栅孔正视结构示意图； 图6为本实用新型使用状态示意图。 图例说明： 1、加固材料覆盖物；2、加固材料；3、土工格栅；4、格栅孔；5、土 体颗粒。 ——摘录自“国家知识产权局网站” 审核：许喜娟 整理、编辑：程凤娟 |
