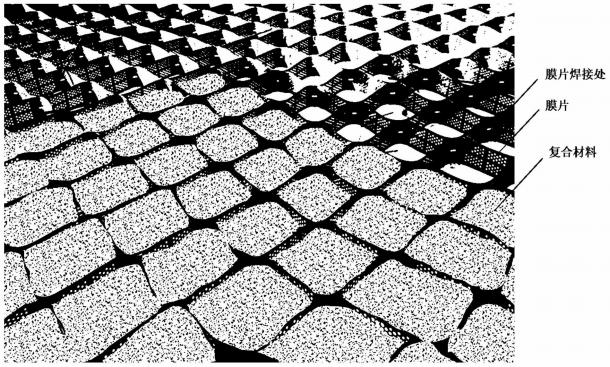

为适应工程对土工格室性能的需求，拓展土工格室的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格室技术推广与应用，增进技术人员对土工格室产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2024年1月份协会会员单位授权的土工格室相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明专利名称：一种土工格室及其制造方法
申请号：CN201811504375.6 公开号：CN109457711B 授权公告日：2024.01.02 专利权人：张曼; 兰州德科工程材料有限公司 本发明涉及一种土工格室及其制造方法。该土工格室包括多条筋带，多条筋带在多个接点处彼此连接而形成多个单元格。在每个接点处，每个单元格的由相邻筋带段所形成的夹角大体等于土工格室在使用时的每个单元格的相应内角，并且土工格室处于预应力状态。根据本发明的土工格室在施工现场能够容易地铺设到位，另外还能够提高土工格室的接点处强度，改善土工格室抗腐蚀性能。
图1

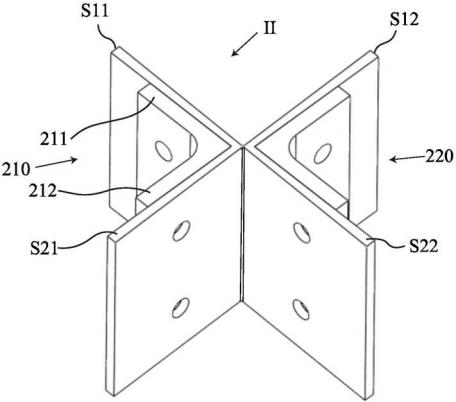

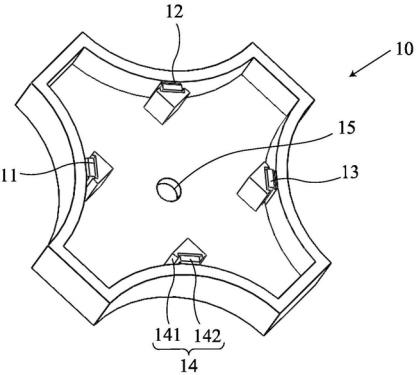

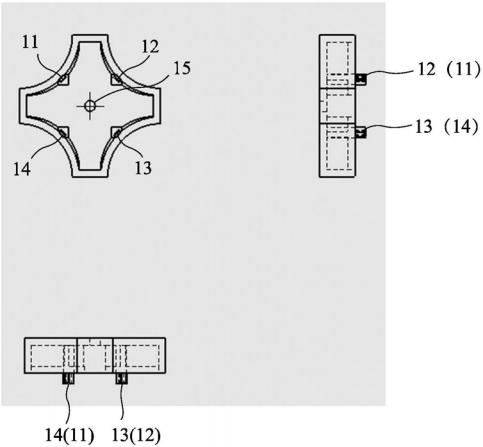

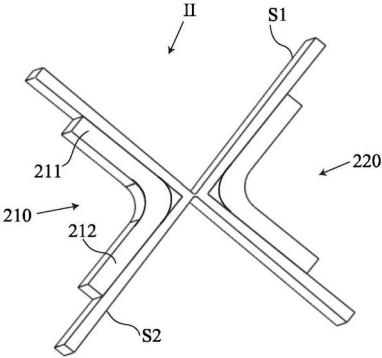

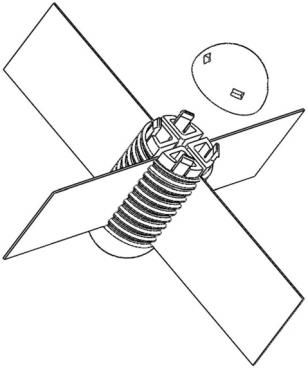

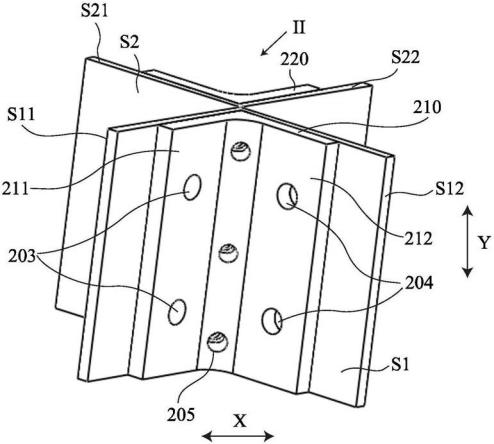

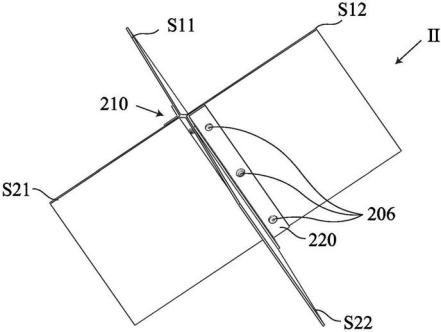

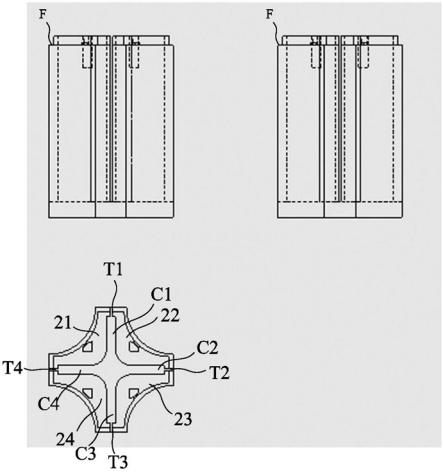

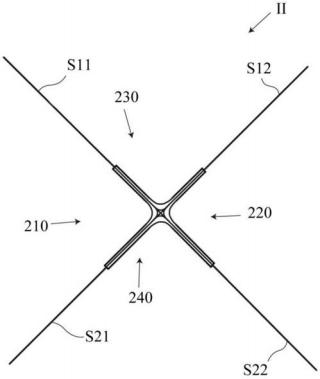

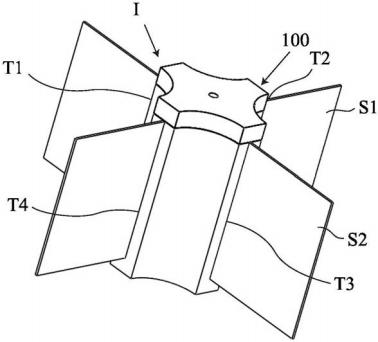

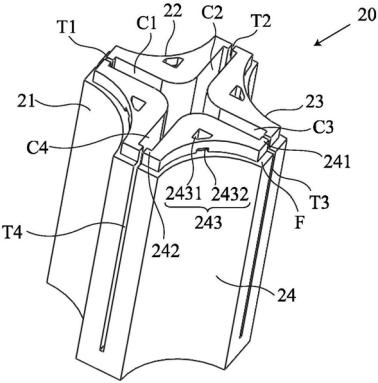

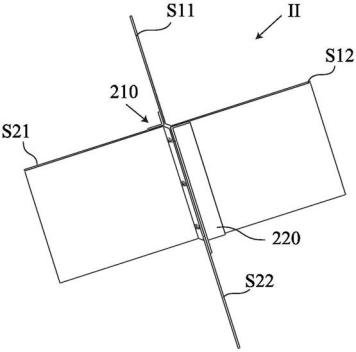

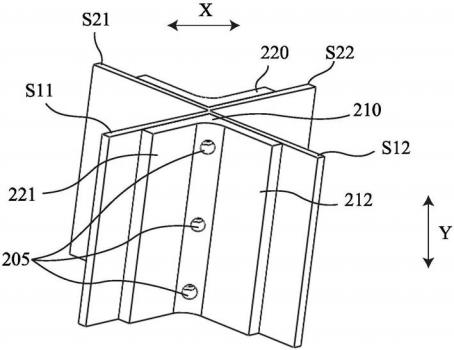

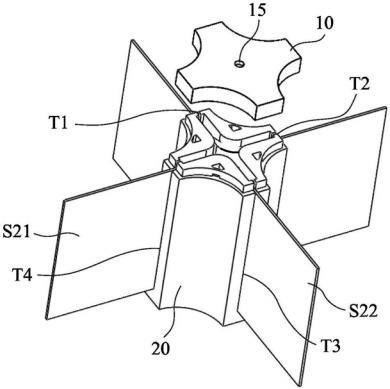

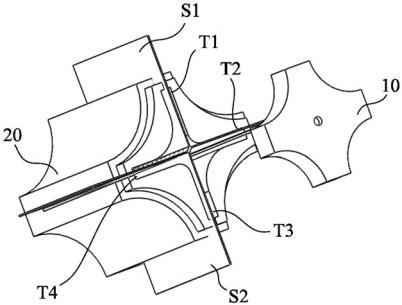

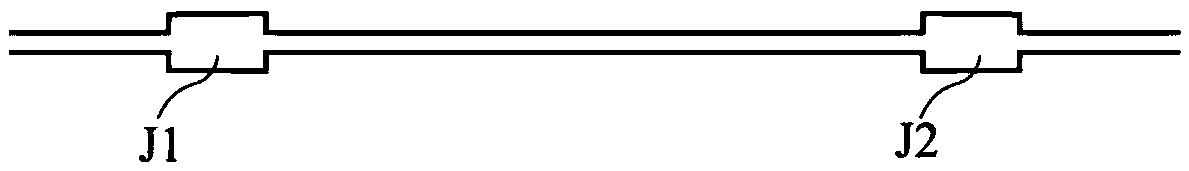

 图2  图3  图4  图5  图6  图7  图8  图9  图10  图11  图12  图13  图14  图15  图16  图17  图18  图19  图20  图21 图1是根据本发明的第一实施方式的土工格室的接点处的立体图； 图2是图1中所示的接点的分解图； 图3是图1中所示的接点处的角度定型件的本体部的立体图； 图4是图3中所示的角度定型件的本体部的三视图； 图5是图1中所示的接点处的角度定型件的盖部的立体图； 图6是图5中所示的角度定型件的盖部的三视图； 图7示出了在接点处直接焊接在一起的筋带的示意图； 图8示出了在接点处通过连接片而焊接在一起的筋带的示意图； 图9示出了在接点处铆接在一起的筋带的示意图； 图10示出了在接点处通过连接片而铆接在一起的筋带的示意图； 图11示出了在接点处焊接在一起的筋带放置到角度定型件中的示意图； 图12是根据本发明的第一实施方式的土工格室的接点处所使用的角度定型件的另一示例； 图13示出了根据本发明的第二实施方式的土工格室的接点处的示意图； 图14至图19示出了根据本发明的第二实施方式的土工格室的接点的各示例的立体图；以及 图20和图21示出了用于根据本发明的第三实施方式的土工格室的筋带的示意图。
实用新型
1 实用新型名称：一种用于水体原位修复的毯状结构 申请号：CN202223093989.4 公开号：CN220364427U 授权公告日：2024.01.19 专利权人：中交上海航道勘察设计研究院有限公司 一种用于水体原位修复的毯状结构，由若干土工格室组合块单元、管槽和管袋连接组成，每一土工格室组合块单元由若干土工格室相互连接、以类似于蜂巢结构的形式在平面上延展而成；所述管槽有若干条，交替设置于相邻的两个土工格室组合块单元之间，所述管袋设置于所述管槽中。所述土工格室的内部填充有惰性基质，所述管袋的内部填充有功能材料。本实用新型反硝化毯能铺设于河道、生态沟渠等水体底部，对水体进行原位强化脱氮，经济、高效且施工简单，不会对水体的滞蓄洪功能造成不利影响。
图1

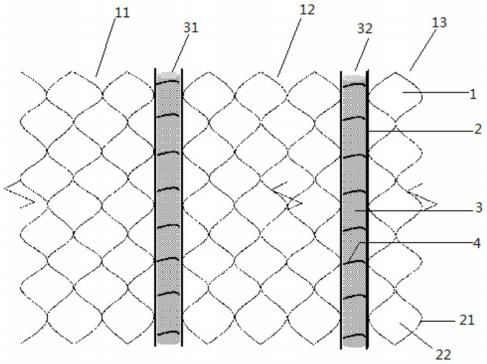

 图2  图3 图1是本实用新型一种实施例的结构俯视图。 图2为本实用新型实施例的土工格室组合块单元中部分填充惰性基质后的立体 图(不包含管槽、管袋部分)。 图3为本实用新型的土工格室与管槽连接结构正视图。 图例说明： 1-土工格室；2-管槽；3-管袋；4-吊环；5-插槽；6-插板；11-土工格室第一组合块单元；12-土工格室第二组合块单元；13-土工格室第 三组合块单元；21-土工格室膜片；22-惰性基质； 31-第一管槽；32-第二管槽。
----摘录自“国家知识产权局网站”
